1 Kotimaista laatua rakennustyömaalle Turvakaiteet Askelmat Kulkutiet Tavaransiirto ja varastointi

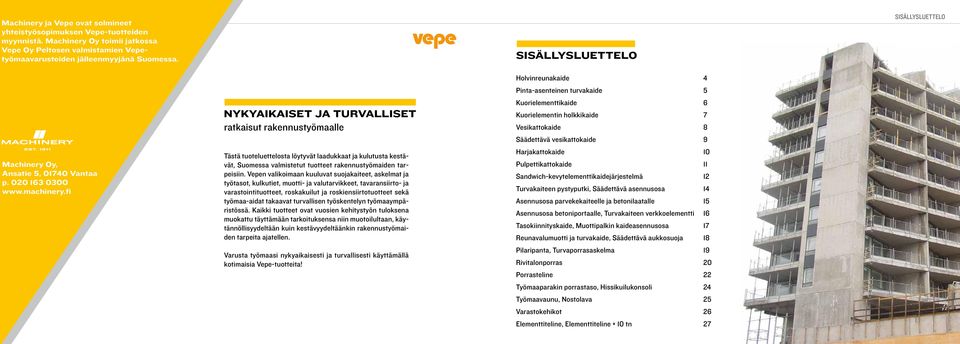

2 Machinery ja Vepe ovat solmineet yhteistyösopimuksen Vepe-tuotteiden myynnistä. Machinery Oy toimii jatkossa Vepe Oy Peltosen valmistamien Vepetyömaavarusteiden jälleenmyyjänä Suomessa. SIsällysluettelo Sisällysluettelo Machinery Oy, Ansatie 5, Vantaa p Nykyaikaiset ja turvalliset ratkaisut rakennustyömaalle Tästä tuoteluettelosta löytyvät laadukkaat ja kulutusta kestävät, Suomessa valmistetut tuotteet rakennustyömaiden tarpeisiin. Vepen valikoimaan kuuluvat suojakaiteet, askelmat ja työtasot, kulkutiet, muotti- ja valutarvikkeet, tavaransiirto- ja varastointituotteet, roskakuilut ja roskiensiirtotuotteet sekä työmaa-aidat takaavat turvallisen työskentelyn työmaaympäristössä. Kaikki tuotteet ovat vuosien kehitystyön tuloksena muokattu täyttämään tarkoituksensa niin muotoilultaan, käytännöllisyydeltään kuin kestävyydeltäänkin rakennustyömaiden tarpeita ajatellen. Varusta työmaasi nykyaikaisesti ja turvallisesti käyttämällä kotimaisia Vepe-tuotteita! Holvinreunakaide 4 Pinta-asenteinen turvakaide 5 Kuorielementtikaide 6 Kuorielementin holkkikaide 7 Vesikattokaide 8 Säädettävä vesikattokaide 9 Harjakattokaide 10 Pulpettikattokaide 11 Sandwich-kevytelementtikaidejärjestelmä 12 Turvakaiteen pystyputki, Säädettävä asennusosa 14 Asennusosa parvekekaiteelle ja betonilaatalle 15 Asennusosa betoniportaalle, Turvakaiteen verkkoelementti 16 Tasokiinnityskaide, Muottipalkin kaideasennusosa 17 Reunavalumuotti ja turvakaide, Säädettävä aukkosuoja 18 Pilaripanta, Turvaporrasaskelma 19 Rivitalonporras 20 Porrasteline 22 Työmaaparakin porrastaso, Hissikuilukonsoli 24 Työmaavaunu, Nostolava 25 Varastokehikot 26 2 Elementtiteline, Elementtiteline + 10 tn 27 3

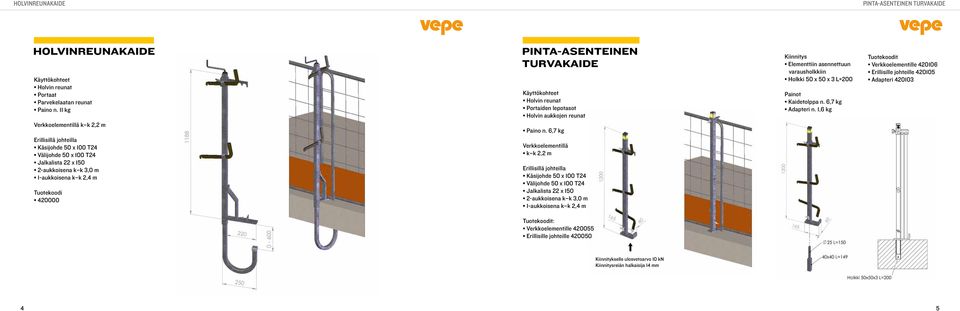

3 Holvinreunakaide Pinta-asenteinen turvakaide HOLVINREUNAKAIDE Holvin reunat Portaat Parvekelaatan reunat Paino n. 11 kg Verkkoelementillä k k 2,2 m PINTA-ASENTEINEN TURVAKAIDE Holvin reunat Portaiden lepotasot Holvin aukkojen reunat Paino n. 6,7 kg Verkkoelementillä k k 2,2 m Kiinnitys Elementtiin asennettuun varausholkkiin Holkki 50 x 50 x 3 L=200 Painot Kaidetolppa n. 6,7 kg Adapteri n. 1,6 kg t Verkkoelementille Erillisille johteille Adapteri t: Verkkoelementille Erillisille johteille Kiinnitykselle ulosvetoarvo 10 kn Kiinnitysreiän halkaisija 14 mm 4 5

4 kuorielementtikaide kuorielementin holkkikaide KUORIELEMENTTIKAIDE Sokkelikivielementti Sisäkuorielementti Paino n. 10,6 kg Verkkoelementillä k k 2,2 m t Verkkoelementille Erillisille johteille KUORIELEMENTIN HOLKKIKAIDE Kuorielementti Paino n. 4,8 kg Verkkoelementillä k k 2,2 m Asennus Kuorielementissä olevaan holkkiin Holkki kuorielementissä Putki 50 x 50 x 3 L=min. 200 mm k k 2,2 m 6 7

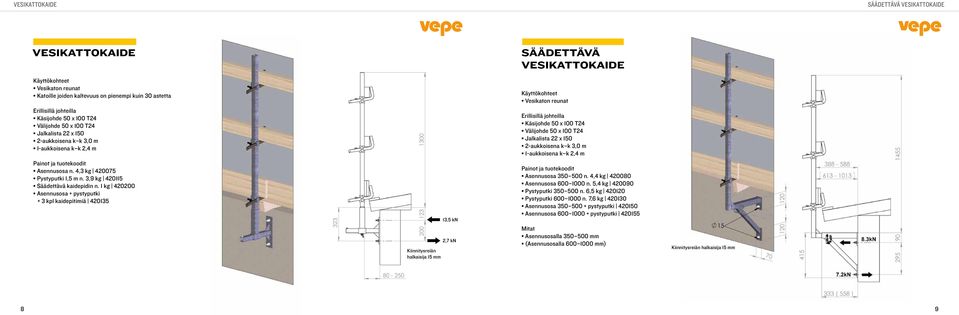

5 vesikattokaide Säädettävä vesikattokaide VESIKATTOKAIDE SÄÄDETTÄVÄ VESIKATTOKAIDE Vesikaton reunat Katoille joiden kaltevuus on pienempi kuin 30 astetta Vesikaton reunat Painot ja tuotekoodit Asennusosa n. 4,3 kg Pystyputki 1,5 m n. 3,9 kg Säädettävä kaidepidin n. 1 kg Asennusosa + pystyputki + 3 kpl kaidepitimiä Kiinnitysreiän halkaisija 15 mm 13,5 kn 2,7 kn Painot ja tuotekoodit Asennusosa n. 4,4 kg Asennusosa n. 5,4 kg Pystyputki n. 6,5 kg Pystyputki n. 7,6 kg Asennusosa pystyputki Asennusosa pystyputki Mitat Asennusosalla mm (Asennusosalla mm) Kiinnitysreiän halkaisija 15 mm 8 9

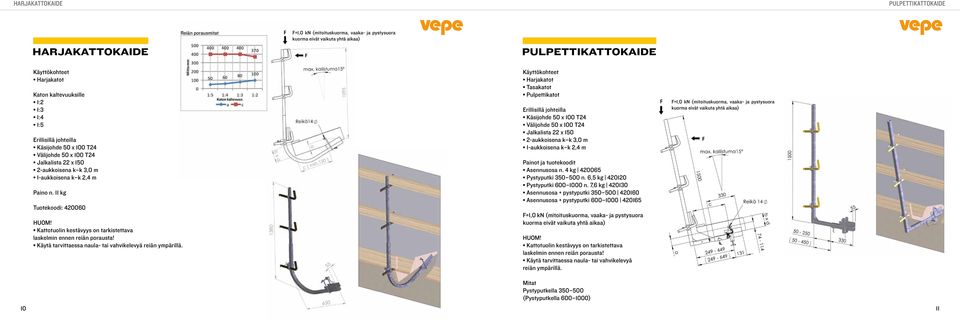

6 harjakattokaide pulpettikattokaide HARJAKATTOKAIDE Reiän porausmitat F=1,0 kn (mitoituskuorma, vaaka- ja pystysuora kuorma eivät vaikuta yhtä aikaa) PULPETTIKATTOKAIDE Harjakatot Katon kaltevuuksille 1:2 1:3 1:4 1:5 Paino n. 11 kg : HUOM! Kattotuolin kestävyys on tarkistettava laskelmin ennen reiän porausta! Käytä tarvittaessa naula- tai vahvikelevyä reiän ympärillä. Harjakatot Tasakatot Pulpettikatot Painot ja tuotekoodit Asennusosa n. 4 kg Pystyputki n. 6,5 kg Pystyputki n. 7,6 kg Asennusosa + pystyputki Asennusosa + pystyputki F=1,0 kn (mitoituskuorma, vaaka- ja pystysuora kuorma eivät vaikuta yhtä aikaa) HUOM! Kattotuolin kestävyys on tarkistettava laskelmin ennen reiän porausta! Käytä tarvittaessa naula- tai vahvikelevyä reiän ympärillä. F=1,0 kn (mitoituskuorma, vaaka- ja pystysuora kuorma eivät vaikuta yhtä aikaa) Mitat Pystyputkella (Pystyputkella ) 10 11

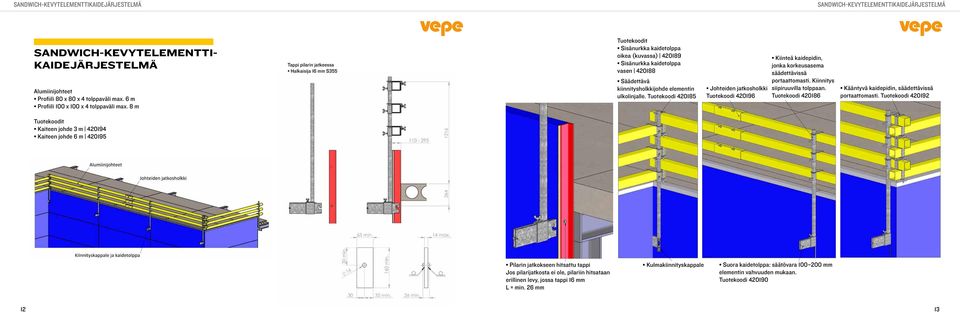

7 Sandwich-kevytelementtikaidejärjestelmä Sandwich-kevytelementtikaidejärjestelmä SANDWICH-KEVYTELEMENTTI- KAIDEJÄRJESTELMÄ Alumiinijohteet Profiili 80 x 80 x 4 tolppaväli max. 6 m Profiili 100 x 100 x 4 tolppaväli max. 8 m Tappi pilarin jatkeessa Halkaisija 16 mm S355 t Sisänurkka kaidetolppa oikea (kuvassa) Sisänurkka kaidetolppa vasen Säädettävä kiinnitysholkkijohde elementin ulkolinjalle Johteiden jatkosholkki Kiinteä kaidepidin, jonka korkeusasema säädettävissä portaattomasti. Kiinnitys siipiruuvilla tolppaan Kääntyvä kaidepidin, säädettävissä portaattomasti t Kaiteen johde 3 m Kaiteen johde 6 m Pilarin jatkokseen hitsattu tappi Jos pilarijatkosta ei ole, pilariin hitsataan erillinen levy, jossa tappi 16 mm L = min. 26 mm Kulmakiinnityskappale Suora kaidetolppa: säätövara mm elementin vahvuuden mukaan

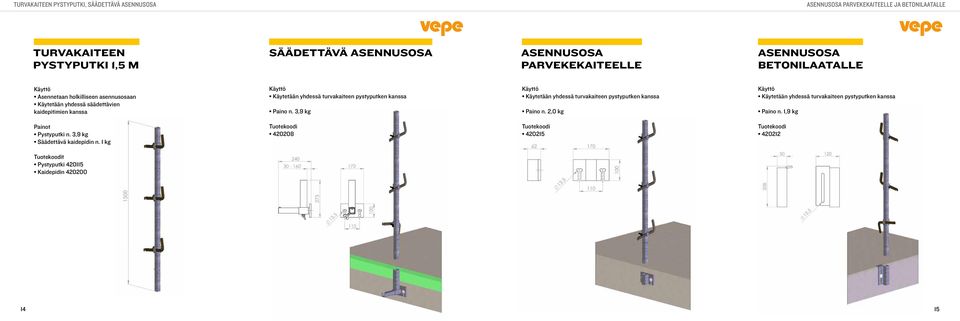

8 turvakaiteen pystyputki, säädettävä asennusosa asennusosa parvekekaiteelle ja betonilaatalle TURVAKAITEEN PYSTYPUTKI 1,5 m SÄÄDETTÄVÄ ASENNUSOSA ASENNUSOSA PARVEKEKAITEELLE ASENNUSOSA BETONILAATALLE Käyttö Asennetaan holkilliseen asennusosaan Käytetään yhdessä säädettävien kaidepitimien kanssa Käyttö Käytetään yhdessä turvakaiteen pystyputken kanssa Paino n. 3,9 kg Käyttö Käytetään yhdessä turvakaiteen pystyputken kanssa Paino n. 2,0 kg Käyttö Käytetään yhdessä turvakaiteen pystyputken kanssa Paino n. 1,9 kg Painot Pystyputki n. 3,9 kg Säädettävä kaidepidin n. 1 kg t Pystyputki Kaidepidin

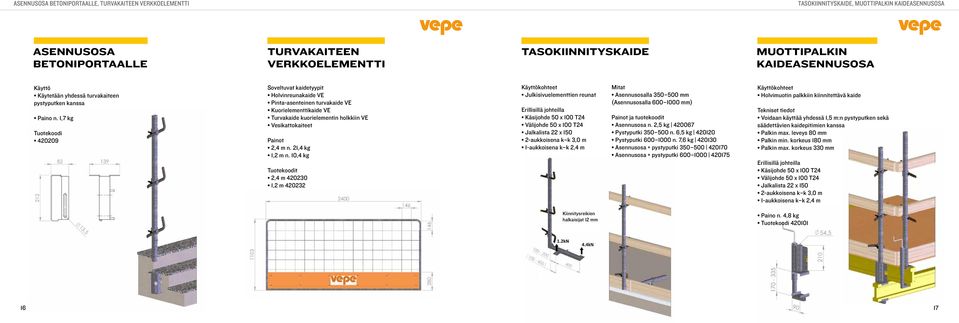

9 asennusosa betoniportaalle, turvakaiteen verkkoelementti tasokiinnityskaide, muottipalkin kaideasennusosa ASENNUSOSA BETONIPORTAALLE TURVAKAITEEN VERKKOELEMENTTI TASOKIINNITYSKAIDE MUOTTIPALKIN KAIDEASENNUSOSA Käyttö Käytetään yhdessä turvakaiteen pystyputken kanssa Paino n. 1,7 kg Soveltuvat kaidetyypit Holvinreunakaide VE Pinta-asenteinen turvakaide VE Kuorielementtikaide VE Turvakaide kuorielementin holkkiin VE Vesikattokaiteet Painot 2,4 m n. 21,4 kg 1,2 m n. 10,4 kg t 2,4 m ,2 m Julkisivuelementtien reunat Mitat Asennusosalla mm (Asennusosalla mm) Painot ja tuotekoodit Asennusosa n. 2,5 kg Pystyputki n. 6,5 kg Pystyputki n. 7,6 kg Asennusosa + pystyputki Asennusosa + pystyputki Holvimuotin palkkiin kiinnitettävä kaide Voidaan käyttää yhdessä 1,5 m:n pystyputken sekä säädettävien kaidepitimien kanssa Palkin max. leveys 80 mm Palkin min. korkeus 180 mm Palkin max. korkeus 330 mm Kiinnitysreikien halkaisijat 12 mm Paino n. 4,8 kg

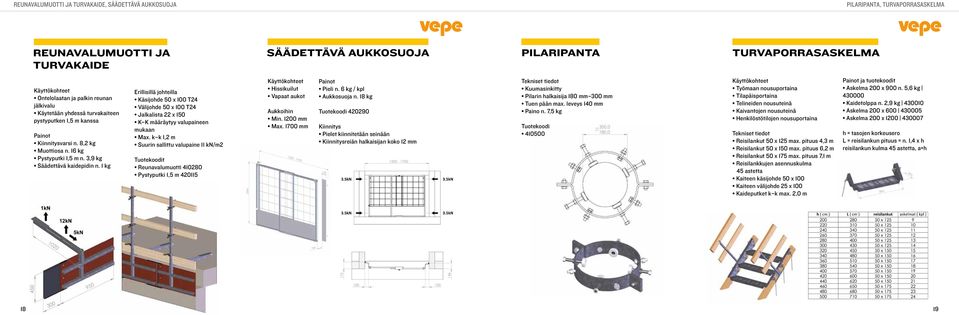

10 reunavalumuotti ja turvakaide, säädettävä aukkosuoja pilaripanta, turvaporrasaskelma REUNAVALUMUOTTI JA TURVAKAIDE SÄÄDETTÄVÄ AUKKOSUOJA PILARIPANTA TURVAPORRASASKELMA Ontelolaatan ja palkin reunan jälkivalu Käytetään yhdessä turvakaiteen pystyputken 1,5 m kanssa Painot Kiinnitysvarsi n. 8,2 kg Muottiosa n. 16 kg Pystyputki 1,5 m n. 3,9 kg Säädettävä kaidepidin n. 1 kg K K määräytyy valupaineen mukaan Max. k k 1,2 m Suurin sallittu valupaine 11 kn/m2 t Reunavalumuotti Pystyputki 1,5 m Hissikuilut Vapaat aukot Aukkoihin Min mm Max mm Painot Pieli n. 6 kg / kpl Aukkosuoja n. 18 kg Kiinnitys Pielet kiinnitetään seinään Kiinnitysreiän halkaisijan koko 12 mm Pilarin halkaisija 180 mm 300 mm Tuen pään max. leveys 140 mm Paino n. 7,5 kg Työmaan nousuportaina Tilapäisportaina Telineiden nousuteinä Kaivantojen nousuteinä Henkilöstötilojen nousuportaina Reisilankut 50 x 125 max. pituus 4,3 m Reisilankut 50 x 150 max. pituus 6,2 m Reisilankut 50 x 175 max. pituus 7,1 m Reisilankkujen asennuskulma 45 astetta Kaiteen käsijohde 50 x 100 Kaiteen välijohde 25 x 100 Kaideputket k k max. 2,0 m Painot ja tuotekoodit Askelma 200 x 900 n. 5,6 kg Kaidetolppa n. 2,9 kg Askelma 200 x Askelma 200 x h = tasojen korkeusero L = reisilankun pituus = n. 1,4 x h reisilankun kulma 45 astetta, a=h 18 19

11 rivitalonporras Rivitalonporras RIVITALONPORRAS Vaihtoehto 1 Vaihtoehto 2 Vaihtoehto 3 Ensimmäisen kerroksen lattia Porrastasanteen korkeus Toisen kerroksen lattia tai Tason koko 660 mm x 1560 mm Porrassyöksyn leveys 700 mm Osien yhteispaino n. 200 kg Huom! Ei voi käyttää jos välipohjan aukko on 1500 mm x 1800 mm Mitoituskuormat Tasainen kuorma 2 kn / m 2 Pistekuorma 1,5 kn 20 21

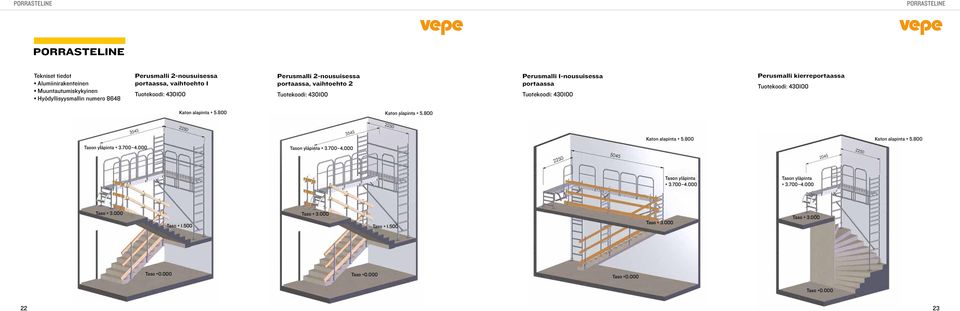

12 porrasteline porrasteline PORRASTELINE Alumiinirakenteinen Muuntautumiskykyinen Hyödyllisyysmallin numero 8648 Perusmalli 2-nousuisessa portaassa, vaihtoehto 1 : Perusmalli 2-nousuisessa portaassa, vaihtoehto 2 : Perusmalli 1-nousuisessa portaassa : Perusmalli kierreportaassa : Katon alapinta Katon alapinta Katon alapinta Katon alapinta Tason yläpinta Tason yläpinta ,000 Tason yläpinta Tason yläpinta Taso Taso Taso Taso Taso Taso Taso Taso Taso Taso Taso

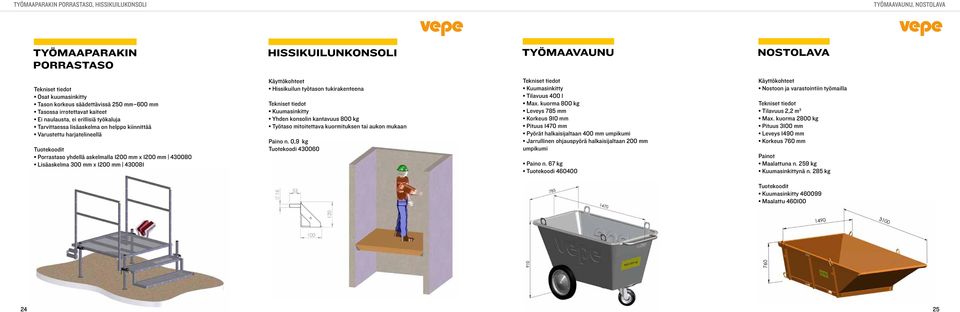

13 työmaaparakin porrastaso, hissikuilukonsoli työmaavaunu, nostolava TYÖMAAPARAKIN PORRASTASO HISSIKUILUNKONSOLI TYÖMAAVAUNU NOSTOLAVA Osat kuumasinkitty Tason korkeus säädettävissä 250 mm 600 mm Tasossa irrotettavat kaiteet Ei naulausta, ei erillisiä työkaluja Tarvittaessa lisäaskelma on helppo kiinnittää Varustettu harjatelineellä t Porrastaso yhdellä askelmalla 1200 mm x 1200 mm Lisäaskelma 300 mm x 1200 mm Hissikuilun työtason tukirakenteena Yhden konsolin kantavuus 800 kg Työtaso mitoitettava kuormituksen tai aukon mukaan Paino n. 0,9 kg Tilavuus 400 l Max. kuorma 800 kg Leveys 785 mm Korkeus 910 mm Pituus 1470 mm Pyörät halkaisijaltaan 400 mm umpikumi Jarrullinen ohjauspyörä halkaisijaltaan 200 mm umpikumi Paino n. 67 kg Nostoon ja varastointiin työmailla Tilavuus 2,2 m 3 Max. kuorma 2800 kg Pituus 3100 mm Leveys 1490 mm Korkeus 760 mm Painot Maalattuna n. 259 kg nä n. 285 kg t Maalattu

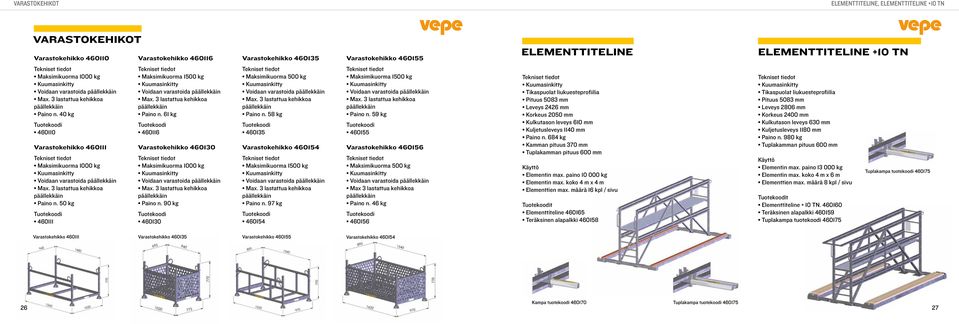

14 varastokehikot elementtiteline, elementtiteline +10 tn VARASTOKEHIKOT Varastokehikko Varastokehikko Varastokehikko Varastokehikko ELEMENTTITELINE ELEMENTTITELINE +10 TN Maksimikuorma 1000 kg Max. 3 lastattua kehikkoa Paino n. 40 kg Varastokehikko Maksimikuorma 1000 kg Max. 3 lastattua kehikkoa Paino n. 50 kg Maksimikuorma 1500 kg Max. 3 lastattua kehikkoa Paino n. 61 kg Varastokehikko Maksimikuorma 1000 kg Max. 3 lastattua kehikkoa Paino n. 90 kg Maksimikuorma 500 kg Max. 3 lastattua kehikkoa Paino n. 58 kg Varastokehikko Maksimikuorma 1500 kg Max. 3 lastattua kehikkoa Paino n. 97 kg Maksimikuorma 1500 kg Max. 3 lastattua kehikkoa Paino n. 59 kg Varastokehikko Maksimikuorma 500 kg Max 3 lastattua kehikkoa Paino n. 46 kg Tikaspuolat liukuesteprofiilia Pituus 5083 mm Leveys 2426 mm Korkeus 2050 mm Kulkutason leveys 610 mm Kuljetusleveys 1140 mm Paino n. 684 kg Kamman pituus 370 mm Tuplakamman pituus 600 mm Käyttö Elementin max. paino kg Elementin max. koko 4 m x 4 m Elementtien max. määrä 16 kpl / sivu t Elementtiteline Teräksinen alapalkki Tikaspuolat liukuesteprofiilia Pituus 5083 mm Leveys 2806 mm Korkeus 2400 mm Kulkutason leveys 630 mm Kuljetusleveys 1180 mm Paino n. 980 kg Tuplakamman pituus 600 mm Käyttö Elementin max. paino kg Elementin max. koko 4 m x 6 m Elementtien max. määrä 8 kpl / sivu t Elementtiteline + 10 TN Teräksinen alapalkki Tuplakampa tuotekoodi Tuplakampa tuotekoodi Varastokehikko Varastokehikko Varastokehikko Varastokehikko Kampa tuotekoodi Tuplakampa tuotekoodi
