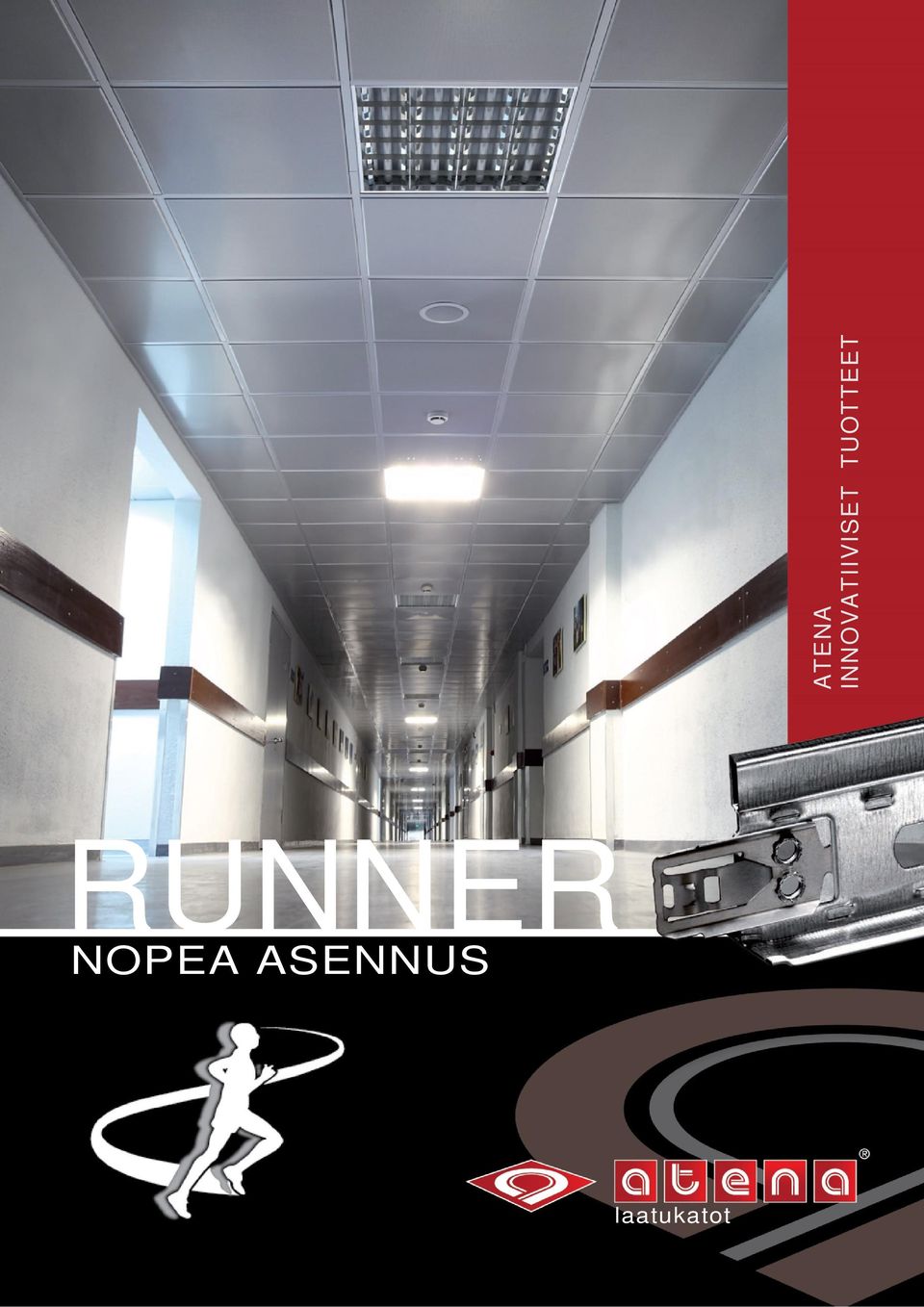

1 ATENA INNOVATIIVISET TUOTTEET RUNNER NOPEA ASENNUS laatukatot

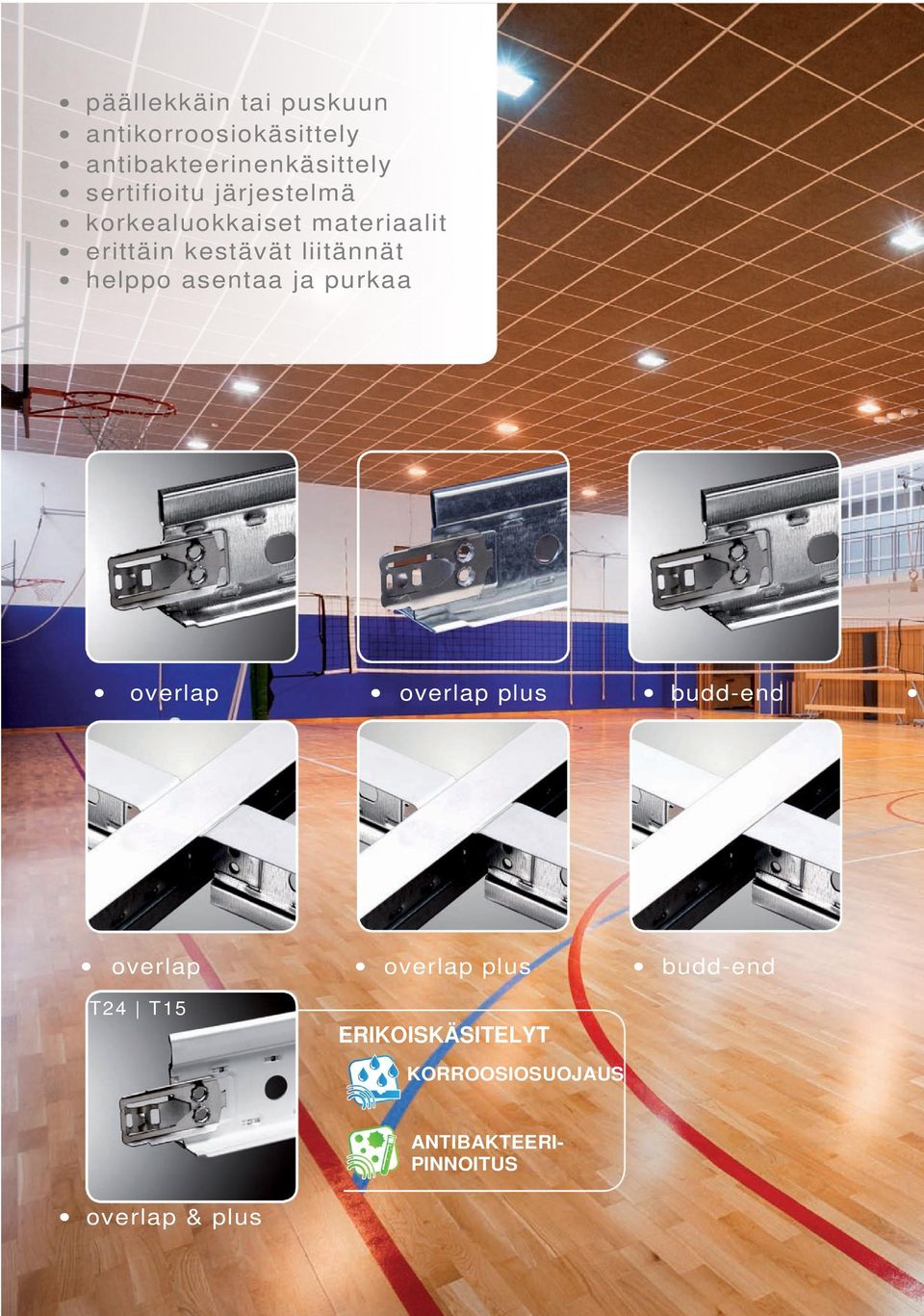

2 ` päällekkäin tai puskuun antikorroosiokäsittely antibakteerinenkäsittely sertifioitu järjestelmä korkealuokkaiset materiaalit erittäin kestävät liitännät helppo asentaa ja purkaa overlap overlap overlap plus overlap plus T24 T15 ERIKOISKÄSITELYT KORROOSIOSUOJAUS ANTIBAKTEERIPINNOITUS overlap & plus budd-end budd-end

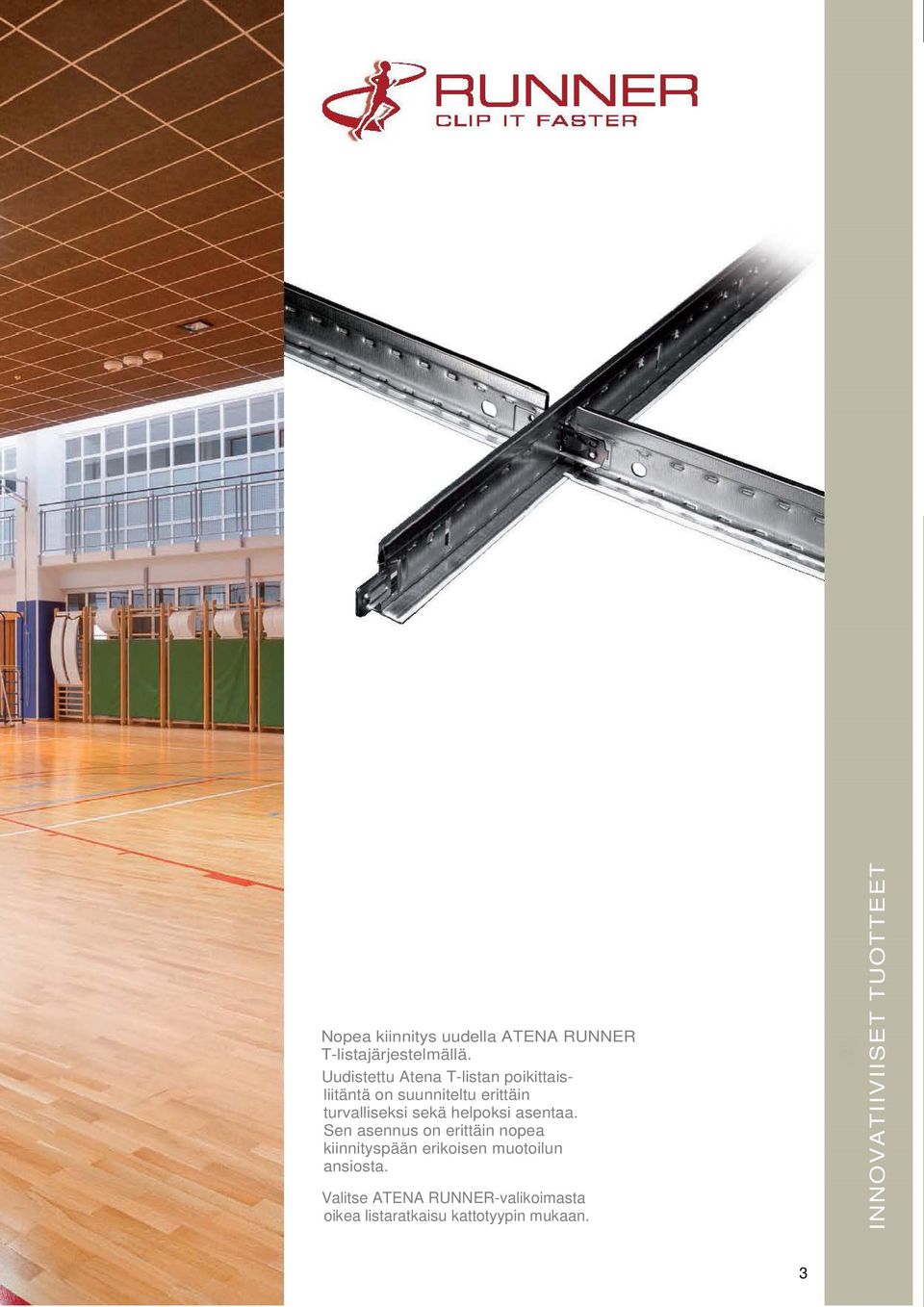

3 Nopea kiinnitys uudella ATENA RUNNER T-listajärjestelmällä. Uudistettu Atena T-listan poikittaisliitäntä on suunniteltu erittäin turvalliseksi sekä helpoksi asentaa. Sen asennus on erittäin nopea kiinnityspään erikoisen muotoilun ansiosta. Valitse ATENA RUNNER-valikoimasta oikea listaratkaisu kattotyypin mukaan. INNOVATIIVIISET TUOTTEET 3

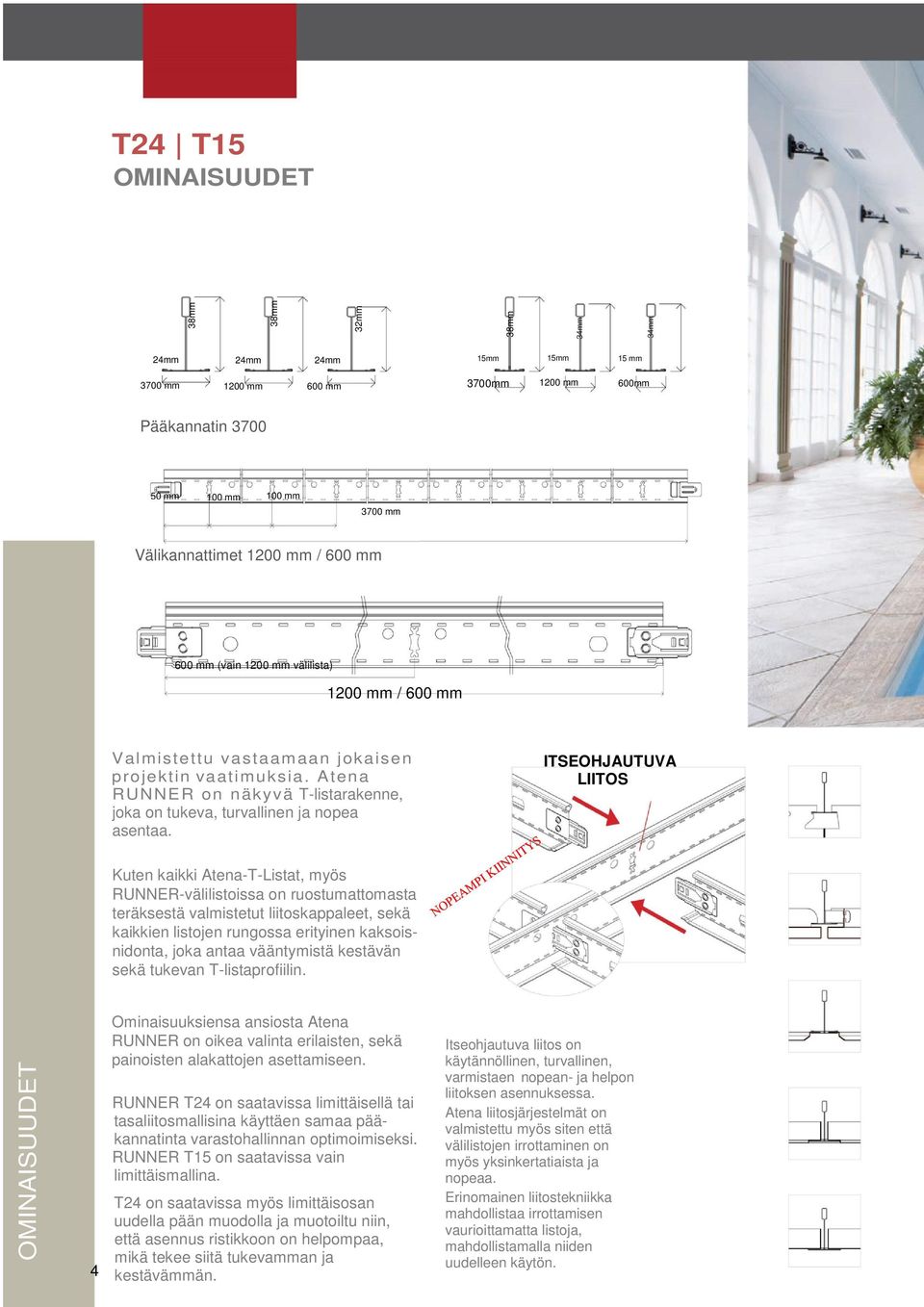

4 T24 T15 OMINAISUUDET 6600 mm (vain 1200 mm välilista) 38mm 38mm 32mm 38mm 34mm 34mm 24mm 24mm 24mm 15mm 15mm 15 mm 3700 mm 1200 mm 600 mm 3700mm 1200 mm 600mm Pääkannatin mm 100 mm 100 mm 3700 mm Välikannattimet 1200 mm / 600 mm 1200 mm / 600 mm Valmistettu vastaamaan jokaisen projektin vaatimuksia. Atena RUNNER on näkyvä T-listarakenne, joka on tukeva, turvallinen ja nopea asentaa. ITSEOHJAUTUVA LIITOS Kuten kaikki Atena-T-Listat, myös RUNNER-välilistoissa on ruostumattomasta teräksestä valmistetut liitoskappaleet, sekä kaikkien listojen rungossa erityinen kaksoisnidonta, joka antaa vääntymistä kestävän sekä tukevan T-listaprofiilin. OMINAISUUDET 4 Ominaisuuksiensa ansiosta Atena RUNNER on oikea valinta erilaisten, sekä painoisten alakattojen asettamiseen. RUNNER T24 on saatavissa limittäisellä tai tasaliitosmallisina käyttäen samaa pääkannatinta varastohallinnan optimoimiseksi. RUNNER T15 on saatavissa vain limittäismallina. T24 on saatavissa myös limittäisosan uudella pään muodolla ja muotoiltu niin, että asennus ristikkoon on helpompaa, mikä tekee siitä tukevamman ja kestävämmän. Itseohjautuva liitos on käytännöllinen, turvallinen, varmistaen nopean- ja helpon liitoksen asennuksessa. Atena liitosjärjestelmät on valmistettu myös siten että välilistojen irrottaminen on myös yksinkertatiaista ja nopeaa. Erinomainen liitostekniikka mahdollistaa irrottamisen vaurioittamatta listoja, mahdollistamalla niiden uudelleen käytön.

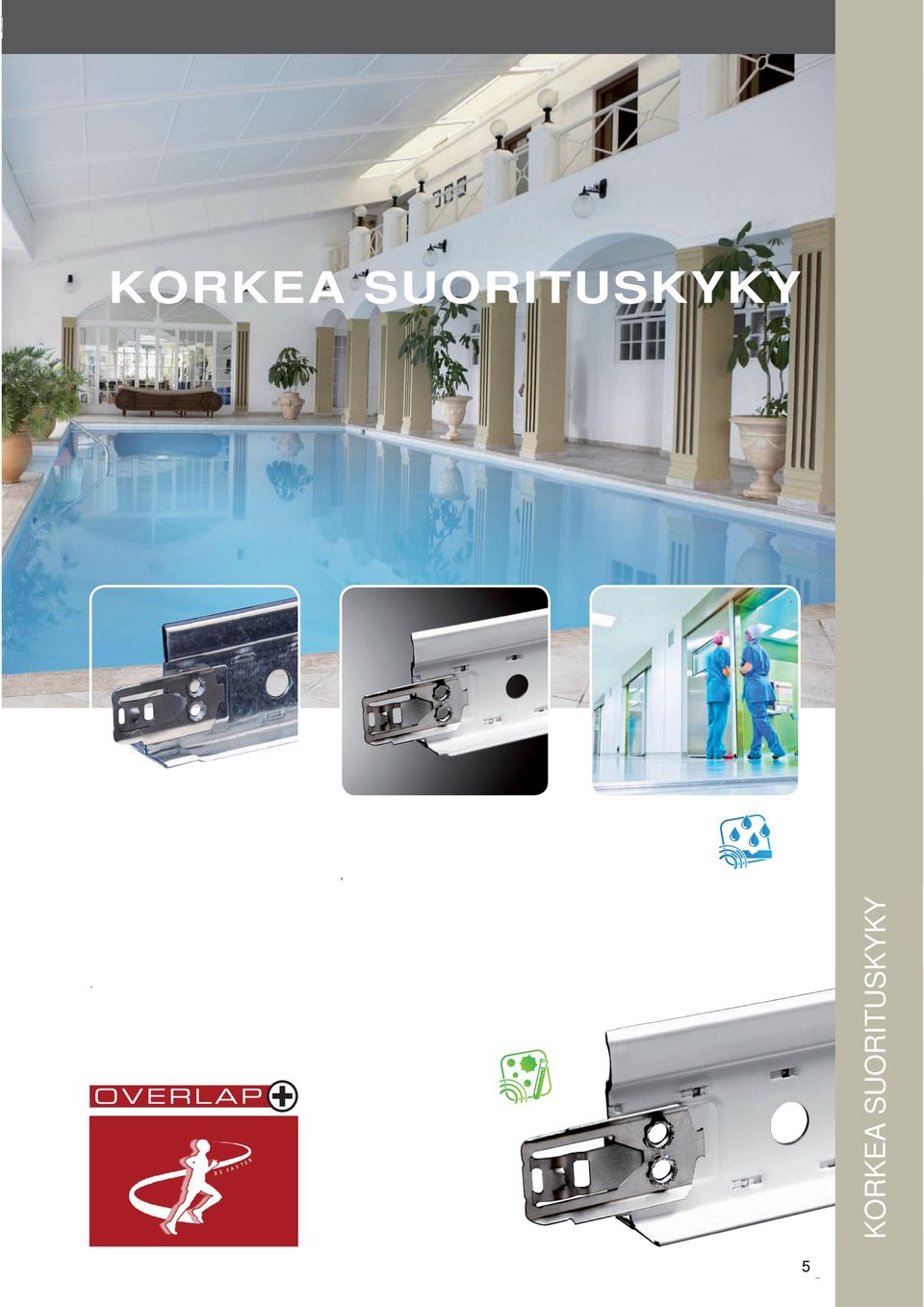

5 ` KORKEA SUORITUSKYKY KORKEA SUORITUSKYKY 5

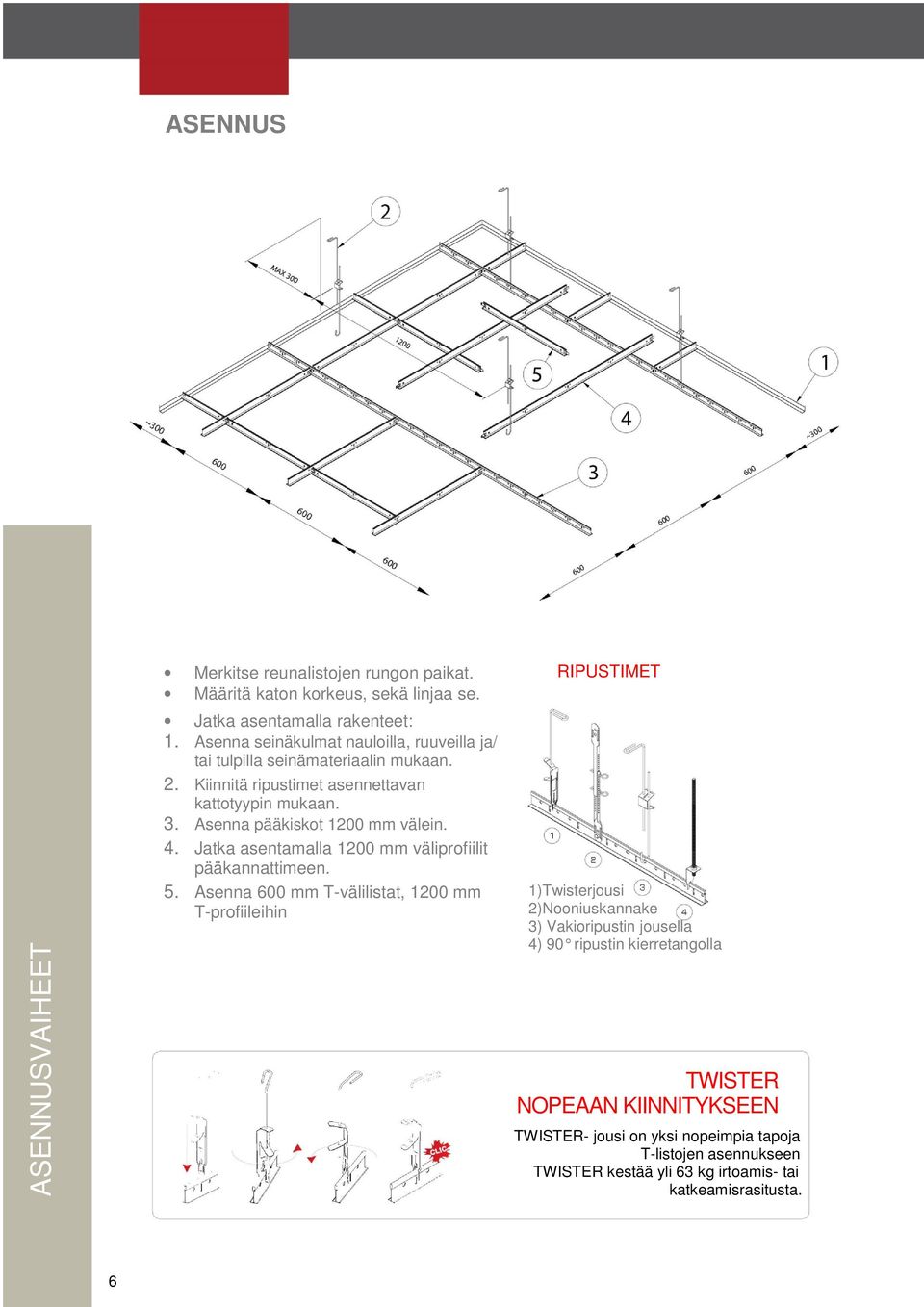

6 ASENNUS ASENNUSVAIHEET Merkitse reunalistojen rungon paikat. Määritä katon korkeus, sekä linjaa se. Jatka asentamalla rakenteet: 1. Asenna seinäkulmat nauloilla, ruuveilla ja/ tai tulpilla seinämateriaalin mukaan. 2. Kiinnitä ripustimet asennettavan kattotyypin mukaan. 3. Asenna pääkiskot 1200 mm välein. 4. Jatka asentamalla 1200 mm väliprofiilit pääkannattimeen. 5. Asenna 600 mm T-välilistat, 1200 mm T-profiileihin RIPUSTIMET 1)Twisterjousi 2)Nooniuskannake 3) Vakioripustin jousella 4) 90 ripustin kierretangolla TWISTER NOPEAAN KIINNITYKSEEN TWISTER- jousi on yksi nopeimpia tapoja T-listojen asennukseen TWISTER kestää yli 63 kg irtoamis- tai katkeamisrasitusta. 6

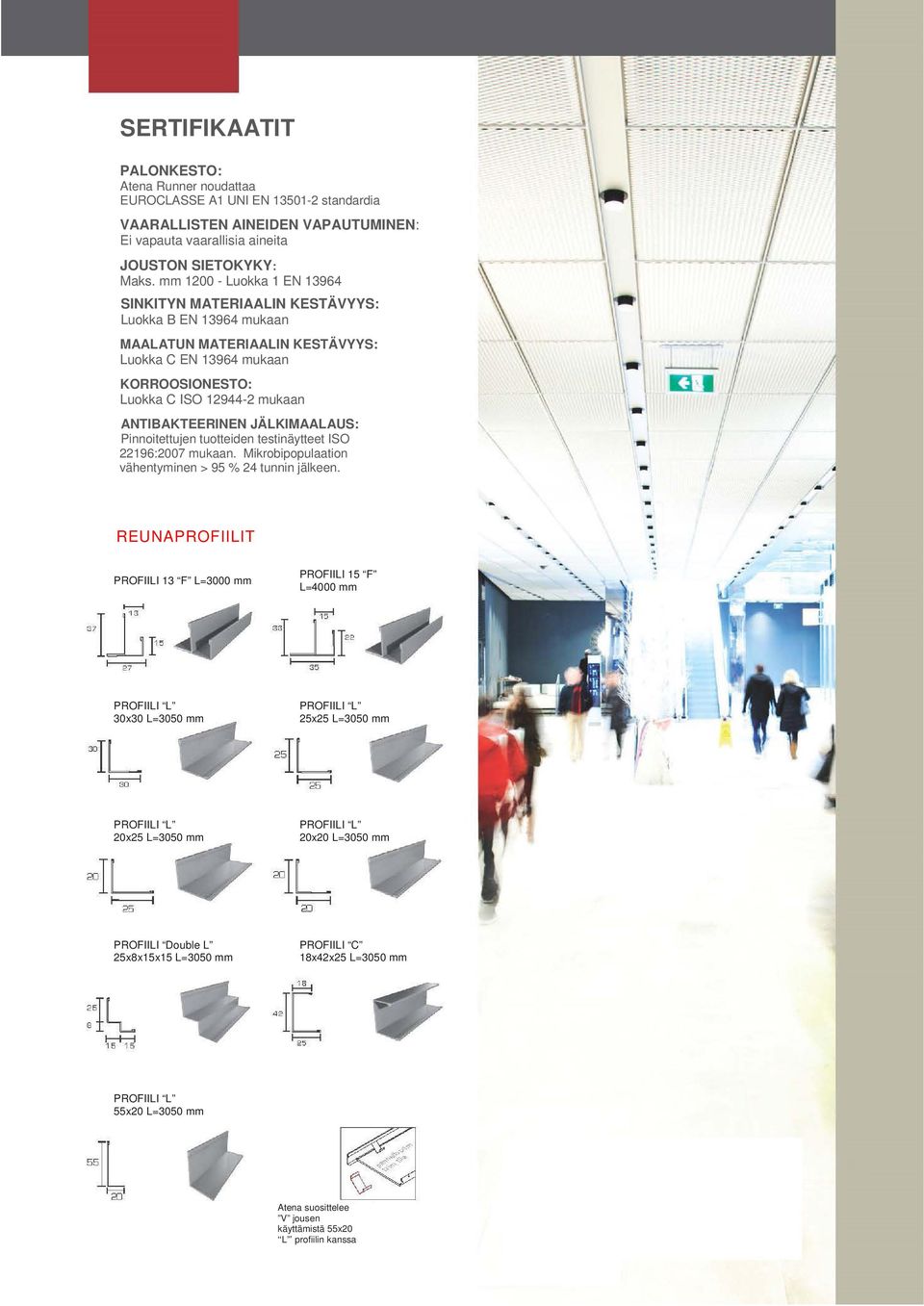

7 SERTIFIKAATIT PALONKESTO: Atena Runner noudattaa EUROCLASSE A1 UNI EN standardia VAARALLISTEN AINEIDEN VAPAUTUMINEN: Ei vapauta vaarallisia aineita JOUSTON SIETOKYKY: Maks. mm Luokka 1 EN SINKITYN MATERIAALIN KESTÄVYYS: Luokka B EN mukaan MAALATUN MATERIAALIN KESTÄVYYS: Luokka C EN mukaan KORROOSIONESTO: Luokka C ISO mukaan ANTIBAKTEERINEN JÄLKIMAALAUS: Pinnoitettujen tuotteiden testinäytteet ISO 22196:2007 mukaan. Mikrobipopulaation vähentyminen > 95 % 24 tunnin jälkeen. REUNAPROFIILIT PROFIILI 13 F L=3000 mm PROFIILI 15 F L=4000 mm 30x30 L=3050 mm 25x25 L=3050 mm 20x25 L=3050 mm 20x20 L=3050 mm PROFIILI Double L 25x8x15x15 L=3050 mm PROFIILI C 18x42x25 L=3050 mm 55x20 L=3050 mm Atena suosittelee V jousen käyttämistä 55x20 L profiilin kanssa

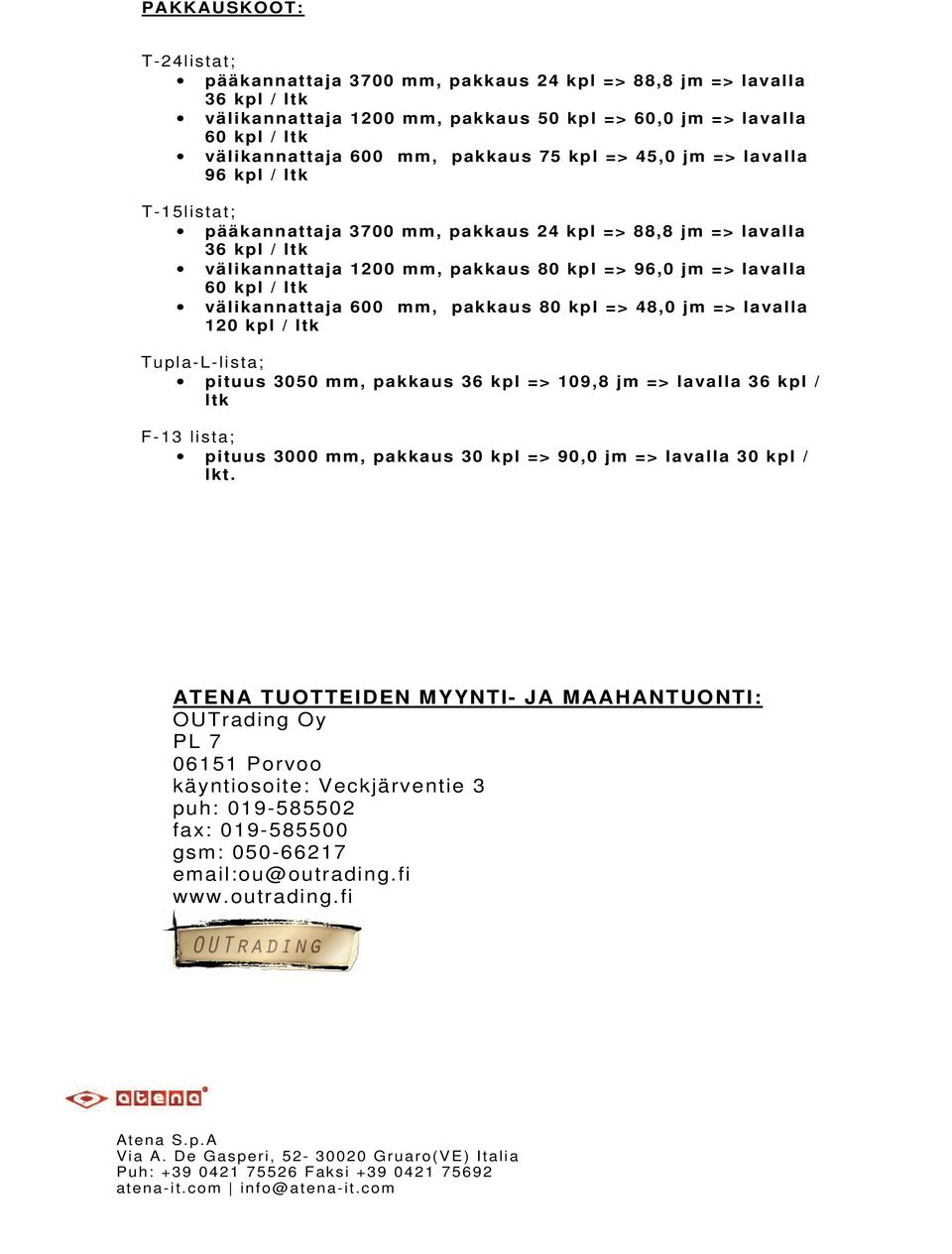

8 PAKKAUSKOOT: T-24listat; pääkannattaja 3700 mm, pakkaus 24 kpl => 88,8 jm => lavalla 36 kpl / ltk välikannattaja 1200 mm, pakkaus 50 kpl => 60,0 jm => lavalla 60 kpl / ltk välikannattaja 600 mm, pakkaus 75 kpl => 45,0 jm => lavalla 96 kpl / ltk T-15listat; pääkannattaja 3700 mm, pakkaus 24 kpl => 88,8 jm => lavalla 36 kpl / ltk välikannattaja 1200 mm, pakkaus 80 kpl => 96,0 jm => lavalla 60 kpl / ltk välikannattaja 600 mm, pakkaus 80 kpl => 48,0 jm => lavalla 120 kpl / ltk Tupla-L-lista; pituus 3050 mm, pakkaus 36 kpl => 109,8 jm => lavalla 36 kpl / ltk F-13 lista; pituus 3000 mm, pakkaus 30 kpl => 90,0 jm => lavalla 30 kpl / lkt. ATENA TUOTTEIDEN MYYNTI- JA MAAHANTUONTI: OUTrading Oy PL Porvoo käyntiosoite: Veckjärventie 3 puh: fax: gsm: ou@outrading.fi Atena S.p.A Via A. De Gasperi, Gruaro(VE) Italia Puh: Faksi atena-it.com info@atena-it.com
