1 Asennus- ja käyttöohje Kuormalavahylly Omega

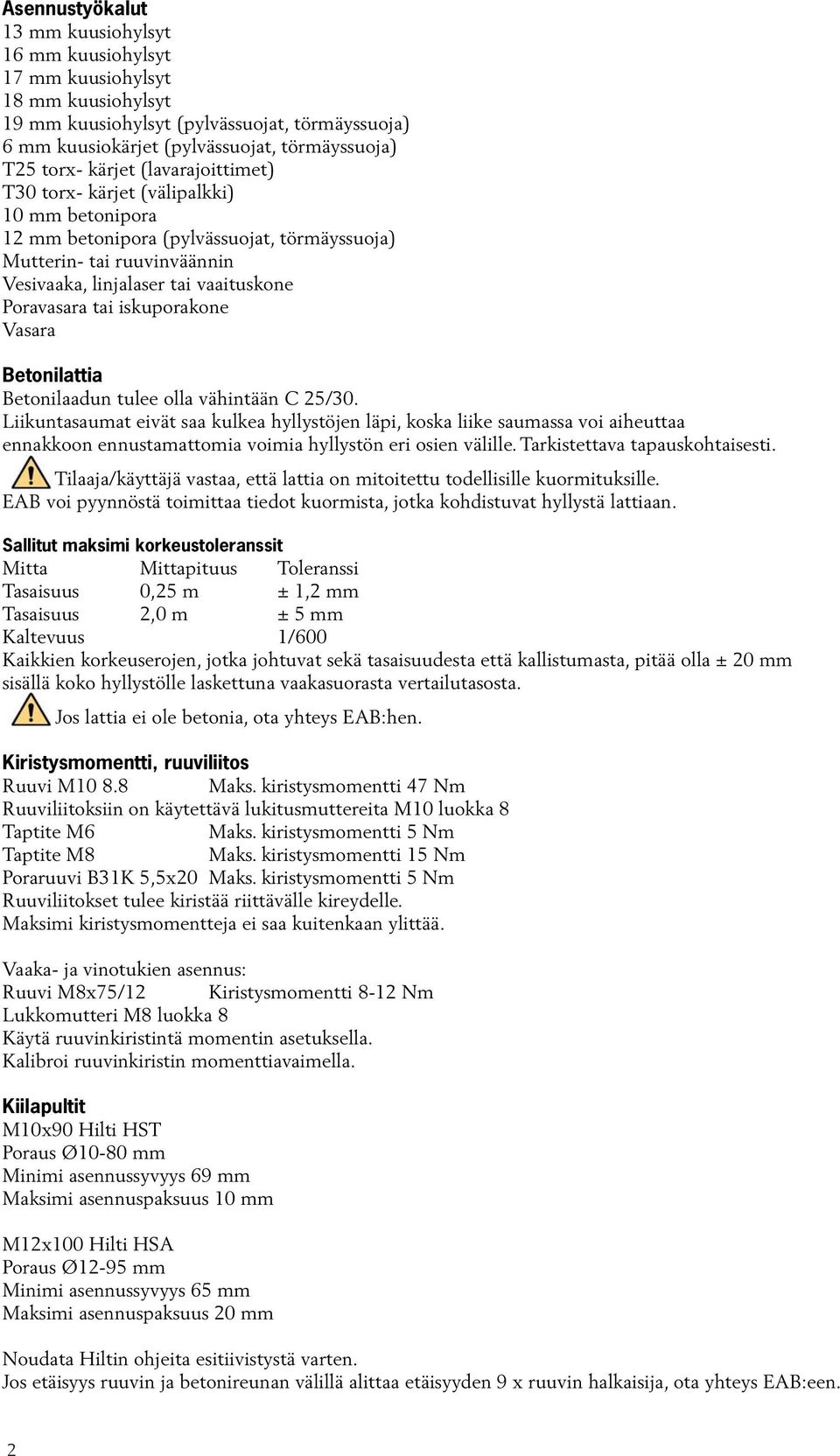

2 Asennustyökalut mm kuusiohylsyt 6 mm kuusiohylsyt 7 mm kuusiohylsyt 8 mm kuusiohylsyt 9 mm kuusiohylsyt (pylvässuojat, törmäyssuoja) 6 mm kuusiokärjet (pylvässuojat, törmäyssuoja) T5 torx- kärjet (lavarajoittimet) T torx- kärjet (välipalkki) mm betonipora mm betonipora (pylvässuojat, törmäyssuoja) Mutterin- tai ruuvinväännin Vesivaaka, linjalaser tai vaaituskone Poravasara tai iskuporakone Vasara Betonilattia Betonilaadun tulee olla vähintään C 5/. Liikuntasaumat eivät saa kulkea hyllystöjen läpi, koska liike saumassa voi aiheuttaa ennakkoon ennustamattomia voimia hyllystön eri osien välille. Tarkistettava tapauskohtaisesti. Tilaaja/käyttäjä vastaa, että lattia on mitoitettu todellisille kuormituksille. EAB voi pyynnöstä toimittaa tiedot kuormista, jotka kohdistuvat hyllystä lattiaan. Sallitut maksimi korkeustoleranssit Mitta Mittapituus Toleranssi Tasaisuus,5 m ±, mm Tasaisuus, m ± 5 mm Kaltevuus /6 Kaikkien korkeuserojen, jotka johtuvat sekä tasaisuudesta että kallistumasta, pitää olla ± mm sisällä koko hyllystölle laskettuna vaakasuorasta vertailutasosta. Jos lattia ei ole betonia, ota yhteys EAB:hen. Kiristysmomentti, ruuviliitos Ruuvi M 8.8 Maks. kiristysmomentti 47 Nm Ruuviliitoksiin on käytettävä lukitusmuttereita M luokka 8 Taptite M6 Maks. kiristysmomentti 5 Nm Taptite M8 Maks. kiristysmomentti 5 Nm Poraruuvi BK 5,5x Maks. kiristysmomentti 5 Nm Ruuviliitokset tulee kiristää riittävälle kireydelle. Maksimi kiristysmomentteja ei saa kuitenkaan ylittää. Vaaka- ja vinotukien asennus: Ruuvi M8x75/ Kiristysmomentti 8- Nm Lukkomutteri M8 luokka 8 Käytä ruuvinkiristintä momentin asetuksella. Kalibroi ruuvinkiristin momenttiavaimella. Kiilapultit Mx9 Hilti HST Poraus Ø-8 mm Minimi asennussyvyys 69 mm Maksimi asennuspaksuus mm Mx Hilti HSA Poraus Ø-95 mm Minimi asennussyvyys 65 mm Maksimi asennuspaksuus mm Noudata Hiltin ohjeita esitiivistystä varten. Jos etäisyys ruuvin ja betonireunan välillä alittaa etäisyyden 9 x ruuvin halkaisija, ota yhteys EAB:een.

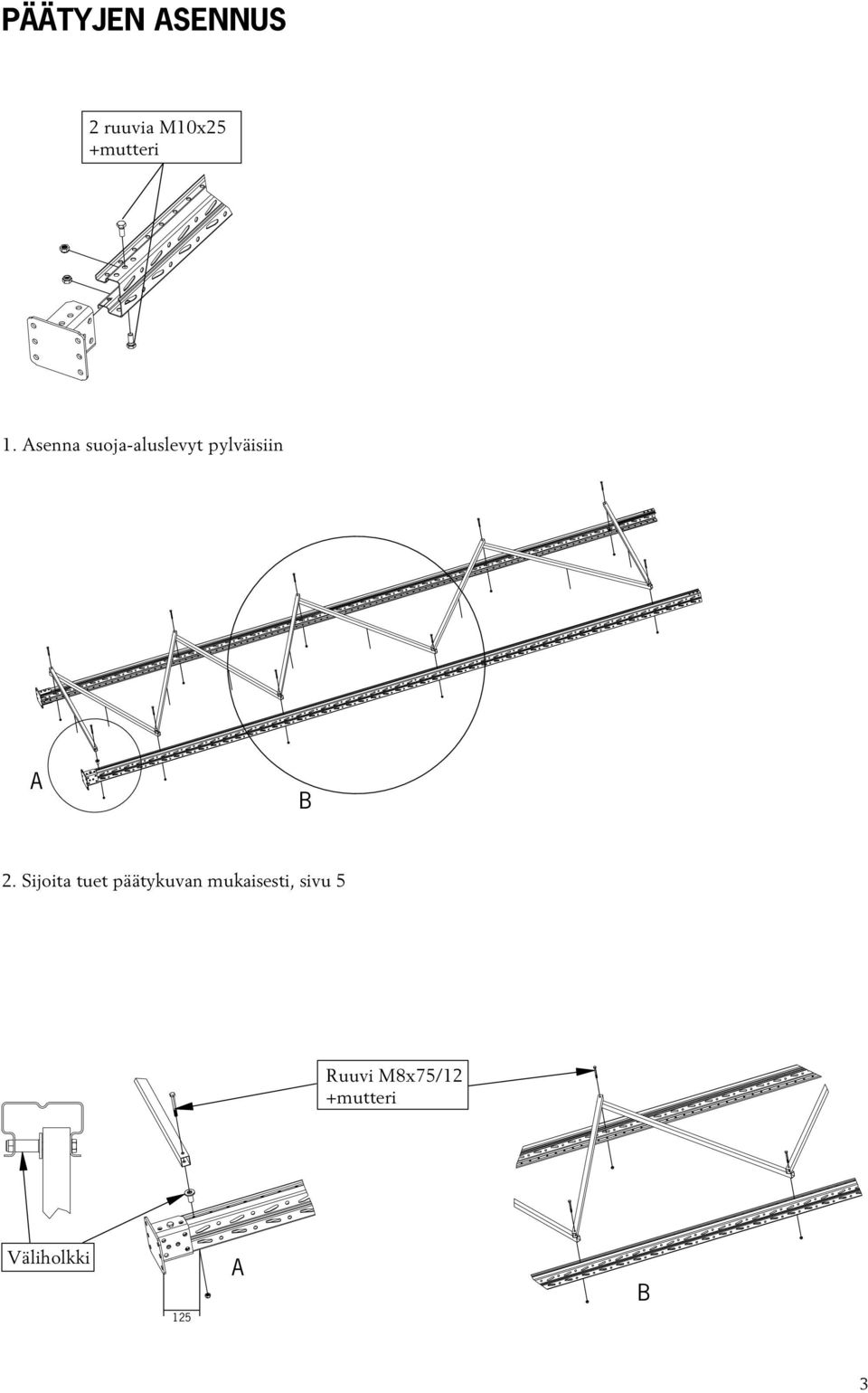

3 PÄÄTYJEN ASENNUS ruuvia Mx5 +mutteri. Asenna suoja-aluslevyt pylväisiin A B. Sijoita tuet päätykuvan mukaisesti, sivu 5 Ruuvi M8x75/ +mutteri Väliholkki 5 A B

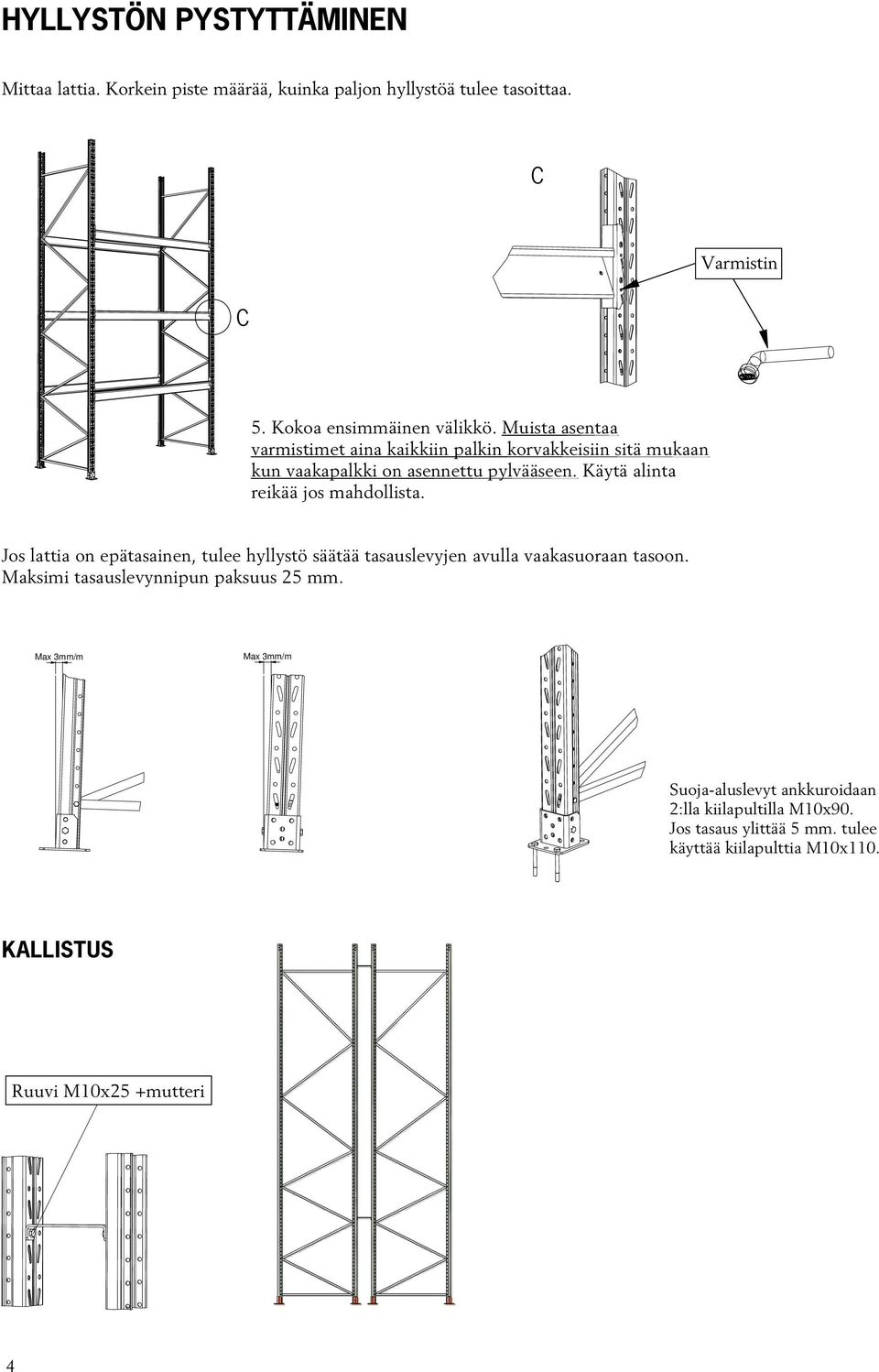

4 HYLLYSTÖN PYSTYTTÄMINEN Mittaa lattia. Korkein piste määrää, kuinka paljon hyllystöä tulee tasoittaa. C Varmistin C 5. Kokoa ensimmäinen välikkö. Muista asentaa varmistimet aina kaikkiin palkin korvakkeisiin sitä mukaan kun vaakapalkki on asennettu pylvääseen. Käytä alinta reikää jos mahdollista. Jos lattia on epätasainen, tulee hyllystö säätää tasauslevyjen avulla vaakasuoraan tasoon. Maksimi tasauslevynnipun paksuus 5 mm. Max mm/m Max mm/m Suoja-aluslevyt ankkuroidaan :lla kiilapultilla Mx9. Jos tasaus ylittää 5 mm. tulee käyttää kiilapulttia Mx. KALLISTUS Ruuvi Mx5 +mutteri 4

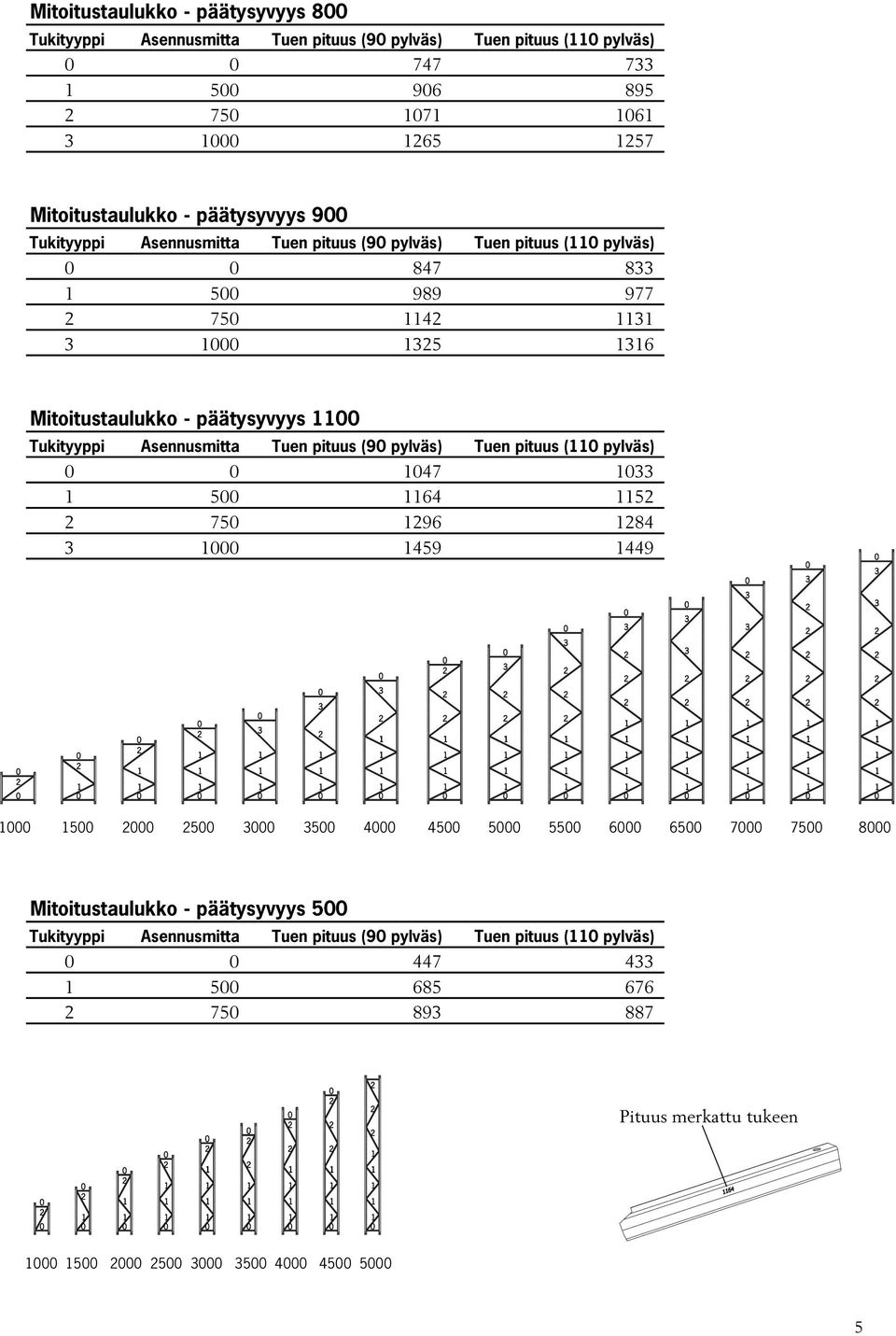

5 Pituus merkattu tukeen Mitoitustaulukko - päätysyvyys 8 Tukityyppi Asennusmitta Tuen pituus (9 pylväs) Tuen pituus ( pylväs) Mitoitustaulukko - päätysyvyys 9 Tukityyppi Asennusmitta Tuen pituus (9 pylväs) Tuen pituus ( pylväs) Mitoitustaulukko - päätysyvyys Tukityyppi Asennusmitta Tuen pituus (9 pylväs) Tuen pituus ( pylväs) Mitoitustaulukko - päätysyvyys 5 Tukityyppi Asennusmitta Tuen pituus (9 pylväs) Tuen pituus ( pylväs)

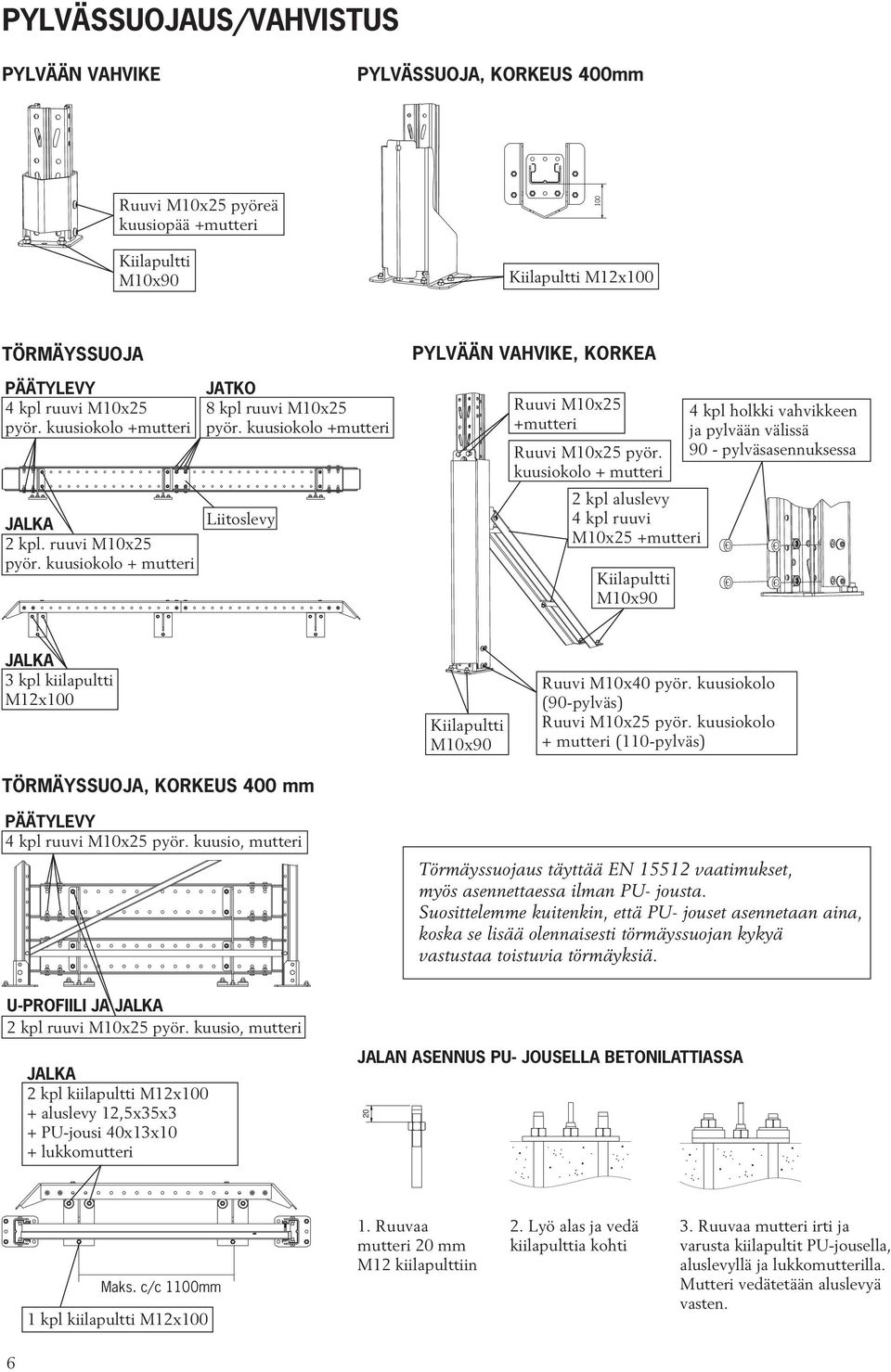

6 PYLVÄSSUOJAUS/VAHVISTUS PYLVÄÄN VAHVIKE PYLVÄSSUOJA, KORKEUS 4mm Ruuvi Mx5 pyöreä kuusiopää +mutteri Kiilapultti Mx9 Kiilapultti Mx TÖRMÄYSSUOJA PYLVÄÄN VAHVIKE, KORKEA PÄÄTYLEVY 4 kpl ruuvi Mx5 pyör. kuusiokolo +mutteri JALKA kpl. ruuvi Mx5 pyör. kuusiokolo + mutteri JATKO 8 kpl ruuvi Mx5 pyör. kuusiokolo +mutteri Liitoslevy Ruuvi Mx5 +mutteri Ruuvi Mx5 pyör. kuusiokolo + mutteri kpl aluslevy 4 kpl ruuvi Mx5 +mutteri Kiilapultti Mx9 4 kpl holkki vahvikkeen ja pylvään välissä 9 - pylväsasennuksessa JALKA kpl kiilapultti Mx TÖRMÄYSSUOJA, KORKEUS 4 mm Kiilapultti Mx9 Ruuvi Mx4 pyör. kuusiokolo (9-pylväs) Ruuvi Mx5 pyör. kuusiokolo + mutteri (-pylväs) PÄÄTYLEVY 4 kpl ruuvi Mx5 pyör. kuusio, mutteri Törmäyssuojaus täyttää EN 55 vaatimukset, myös asennettaessa ilman PU- jousta. Suosittelemme kuitenkin, että PU- jouset asennetaan aina, koska se lisää olennaisesti törmäyssuojan kykyä vastustaa toistuvia törmäyksiä. U-PROFIILI JA JALKA kpl ruuvi Mx5 pyör. kuusio, mutteri JALKA kpl kiilapultti Mx + aluslevy,5x5x + PU-jousi 4xx + lukkomutteri JALAN ASENNUS PU- JOUSELLA BETONILATTIASSA Maks. c/c mm kpl kiilapultti Mx. Ruuvaa mutteri mm M kiilapulttiin. Lyö alas ja vedä kiilapulttia kohti. Ruuvaa mutteri irti ja varusta kiilapultit PU-jousella, aluslevyllä ja lukkomutterilla. Mutteri vedätetään aluslevyä vasten. 6

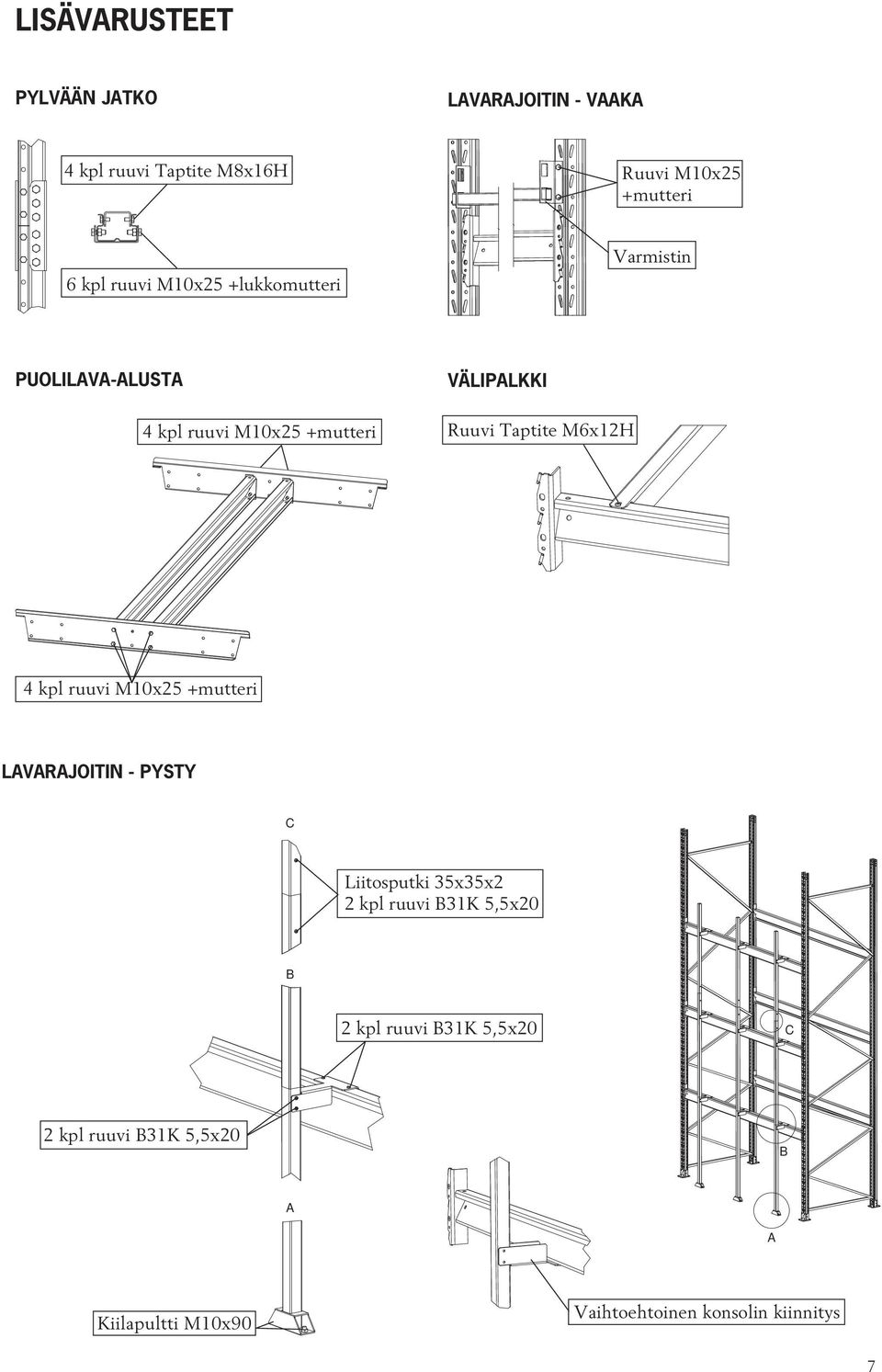

7 LISÄVARUSTEET PYLVÄÄN JATKO LAVARAJOITIN - VAAKA 4 kpl ruuvi Taptite M8x6H Ruuvi Mx5 +mutteri 6 kpl ruuvi Mx5 +lukkomutteri Varmistin PUOLILAVA-ALUSTA 4 kpl ruuvi Mx5 +mutteri VÄLIPALKKI Ruuvi Taptite M6xH 4 kpl ruuvi Mx5 +mutteri LAVARAJOITIN - PYSTY C Liitosputki 5x5x kpl ruuvi BK 5,5x B kpl ruuvi BK 5,5x C kpl ruuvi BK 5,5x B A A Kiilapultti Mx9 Vaihtoehtoinen konsolin kiinnitys 7

8 TURVALLISUUS VARASTOSSA EAB:n Kuormalavahyllyssä on perusteellisesti suunniteltu ja valmistettu rakenne, jossa turvallisuus ja toimivuus ovat etusijalla. EAB:n kuormalavahyllyt täyttävät eurooppalaiset standardit EN 55, EN 56, EN 569, EN 565, joihin kuuluu määräyksiä mm. materiaaleista, mitoituksista, testauksesta, asennuksesta ja merkinnöistä. Asennus/muutokset Turvallisuuden varmistamiseksi on tärkeää asentaa hyllyt asennusohjeiden mukaisesti. Takakannen kantavuustaulukko osoittaa päätykantavuuden muutokset muutettaessa palkkitasojen korkeuksia. Ensimmäisen palkkitason korkeus lattiasta vaikuttaa päätykantavuuteen samoin kuin palkkitasojen välinen etäisyys. Merkinnät Pylväisiin on merkitty maksimi välikkökantavuus ja vaakapalkkeihin maksimi lavapaino/lavapaikka. Toimituksen mukana seuraava kantavuustaulukko on asennettava näkyvälle paikalle. Vastuuhenkilön on huolehdittava taulukon mukaisien kantavuuksien noudattamisesta. Ylläpito Jokainen hyllystöön kohdistunut vahinko on tarkistettava ja huolehdittava tarvittavista korjaustoimenpiteistä, koska vahinko heikentää usein hyllystön kestävyyttä. Vahingoittunut pylväs on aina turvallisuusriski ja vaatii pylvään vaihtamisen. Lisävarusteet Tehokas tapa parantaa turvallisuutta on varustaa hyllystö erilaisilla pylväiden ja päädyn törmäyssuojilla, pylvään vahvikkeilla, lavarajoittimilla, tunnelisuojuksilla jne. Tarkastukset Asennustarkastus: Ennen käyttöönottoa hyllystö on tarkistettava joko näiden asennusohjeiden tai erillisten asennuspiirustusten mukaan. Säännöllinen tarkastus: Säännöllisesti tehtävä tarkastus koskee varmistimia, tuentaa, törmäyksiä jne. sekä muita seikkoja, jotka voivat vaikuttaa hyllystön kestävyyteen ja kantavuuksiin. Määräaikainen tarkastus: Vähintään joka. kuukausi tehtävällä tarkastuksella varmistetaan näiden ohjeiden tai erillisten asennuspiirustusten mukainen voimassaolo. Uusintatarkastus: Suoritetaan aina kun vaakapalkkitasoja muutetaan tai tehdään muita muutoksia. Tilaaja tai käyttäjä on vastuussa edellä mainittujen tarkastusten suorittamisesta. EAB FINLAND OY Helsinki/Kokkola puh. (9) myynti@eab.fi INTERNET Art.nr: 7 7
