1 Koneturvaovi Albany RP300 ASSA ABLOY Entrance Systems

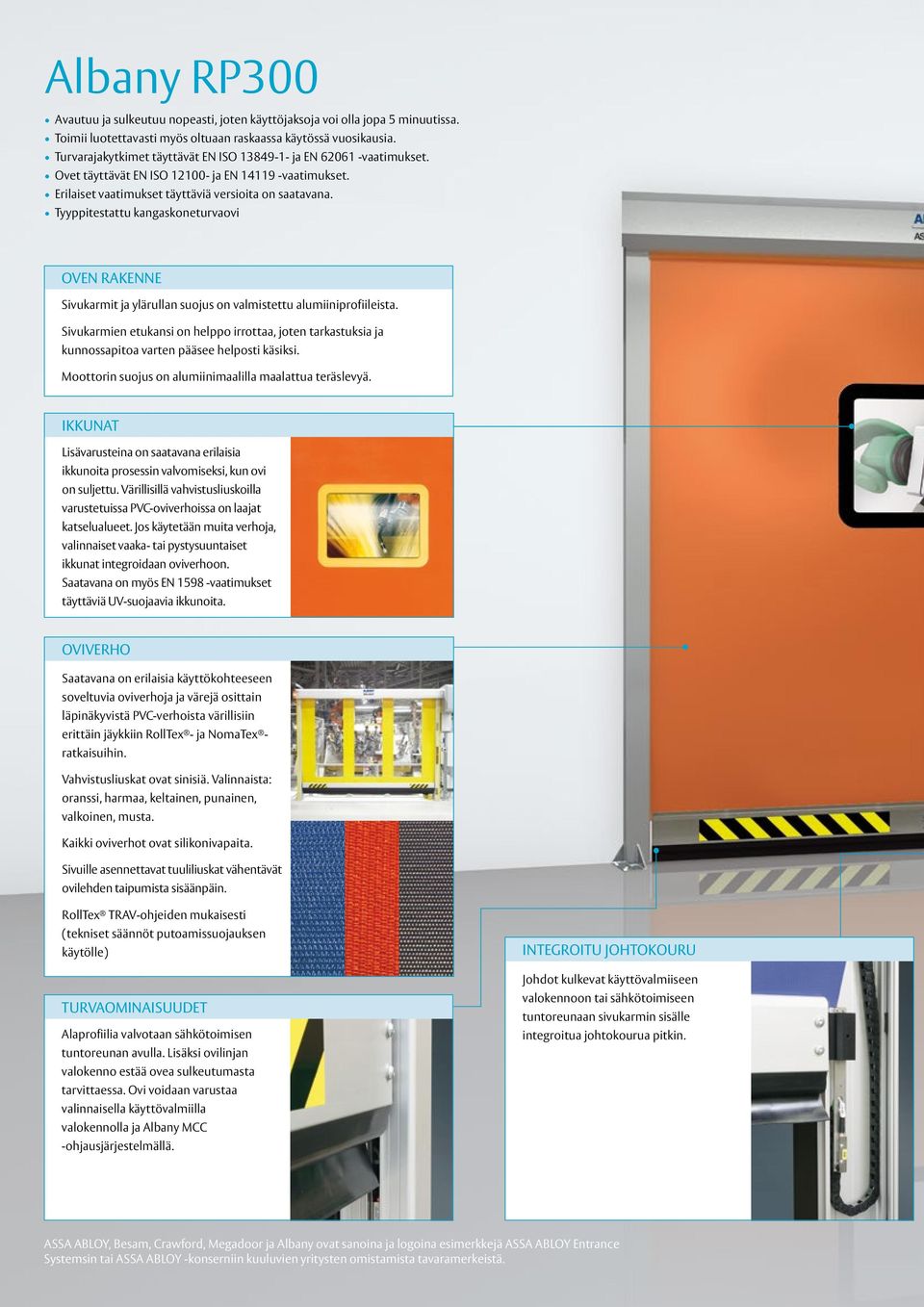

2 Albany RP300 Avautuu ja sulkeutuu nopeasti, joten käyttöjaksoja voi olla jopa 5 minuutissa. Toimii luotettavasti myös oltuaan raskaassa käytössä vuosikausia. Turvarajakytkimet täyttävät EN ISO ja EN vaatimukset. Ovet täyttävät EN ISO ja EN vaatimukset. Erilaiset vaatimukset täyttäviä versioita on saatavana. Tyyppitestattu kangaskoneturvaovi Oven rakenne Sivukarmit ja ylärullan suojus on valmistettu alumiiniprofiileista. Sivukarmien etukansi on helppo irrottaa, joten tarkastuksia ja kunnossapitoa varten pääsee helposti käsiksi. Moottorin suojus on alumiinimaalilla maalattua teräslevyä. Ikkunat Lisävarusteina on saatavana erilaisia ikkunoita prosessin valvomiseksi, kun ovi on suljettu. Värillisillä vahvistusliuskoilla varustetuissa PVC-oviverhoissa on laajat katselualueet. Jos käytetään muita verhoja, valinnaiset vaaka- tai pystysuuntaiset ikkunat integroidaan oviverhoon. Saatavana on myös EN vaatimukset täyttäviä UV-suojaavia ikkunoita. OVIVERHO Saatavana on erilaisia käyttökohteeseen soveltuvia oviverhoja ja värejä osittain läpinäkyvistä PVC-verhoista värillisiin erittäin jäykkiin RollTex - ja NomaTex - ratkaisuihin. Vahvistusliuskat ovat sinisiä. Valinnaista: oranssi, harmaa, keltainen, punainen, valkoinen, musta. Kaikki oviverhot ovat silikonivapaita. Sivuille asennettavat tuuliliuskat vähentävät ovilehden taipumista sisäänpäin. RollTex TRAV-ohjeiden mukaisesti (tekniset säännöt putoamissuojauksen käytölle) TURVAOMINAISUUDET Alaprofiilia valvotaan sähkötoimisen tuntoreunan avulla. Lisäksi ovilinjan valokenno estää ovea sulkeutumasta tarvittaessa. Ovi voidaan varustaa valinnaisella käyttövalmiilla valokennolla ja Albany MCC -ohjausjärjestelmällä. Integroitu johtokouru Johdot kulkevat käyttövalmiiseen valokennoon tai sähkötoimiseen tuntoreunaan sivukarmin sisälle integroitua johtokourua pitkin. ASSA ABLOY, Besam, Crawford, Megadoor ja Albany ovat sanoina ja logoina esimerkkejä ASSA ABLOY Entrance Systemsin tai ASSA ABLOY -konserniin kuuluvien yritysten omistamista tavaramerkeistä.

3 MOOTTORIN JA YLÄRULLAN SUOJUS Moottorin suojus alumiinimaalilla maalattua teräslevyä. Ylärullan suojus alumiinia. Jos oven korkeus alittaa 2300 mm, ylärullan suojus on pakollinen EN standardin mukaisesti. MOOTTORIN SIJAINTI Moottori voidaan asentaa vasemmalle tai oikealle. Moottorin sijainti voidaan valita 45 asteen portain. Saatavana on ketjukäyttöyksikkö, jos ovi asennetaan ahtaaseen paikkaan. Ohjausjärjestelmä Saatavana on 2 ohjausjärjestelmää käyttötarkoituksen mukaan. Tarjolla on useita nopeus- ja virransyöttövaihtoehtoja sekä mahdollisuuksia yhdistää ohjaus- ja turvalaitteita. Vakio: Albany ACS 5 Lisävaruste: taajuusmuuttajaohjaus Albany MCC Tilauksesta ovi voidaan myös toimittaa ilman ohjausjärjestelmää. Laajennusrasia: Tilaa säästävä Albany MCC -laajennusrasia mahdollistaa turvarajakytkimien liitäntäkortin tai turvavalvontamoduulin yhdistämisen. Ohjausyksikkö Lisävaruste: Näyttö ja kalvonäppäimistö. TURVARAJAKYTKIN INTEGROITUNA SIVUKEHYKSEEN Ovi turvallisesti suljettu -ilmaisun antavat turvarajakytkimet (PL d/kat. 3 ja PL e/kat. 4 (EN ISO ), SIL 3 (EN 62061)) on integroitu sivukarmiin. Vakiovarusteena mukana toimitetaan turvavalvontamoduuli. Koneen turvajärjestelmien arviointi on valinnaista (versio ilman turvavalvontamoduulia). Turvarajakytkinten vuoksi koneturvaovia ei voi varustaa Knock-out-mekanismilla. LATTIAKIINNITYSKANNAKKEET Ovi voidaan asentaa lattialle vapaasti seisovaksi lisävarusteena hankittavien kiinnityskannakkeiden avulla. Ovi säädetään vinoon lattiaan ruuvien avulla.

4 Koneturvaovi Albany RP300 ALBANY RP300: ETUJA Albany-koneturvaovien uuteen sukupolveen on tehty merkittäviä parannuksia: Helppo huoltaa: Kahtena kappaleena valmistetut alumiiniset sivukarmit helpottavat käsiksi pääsemistä tarkastuksia ja kunnossapitoa varten. Yhdessä Albany MCC -ohjausjärjestelmän kanssa on saatavana käyttövalmis valokenno. Se tuo tullessaan enemmän mukavuutta ja suuremman sulkeutumisnopeuden. Integroitu johtokouru: Sähkötoimisen tuntoreunan ja käyttövalmiin valokennon johdot kulkevat sivukarmin johtokouruissa. Johdot voidaan yhdistää johtokourussa. Käyttöyksikkö: Saatavana on ketjukäyttöyksikkö, jos ovi asennetaan ahtaaseen paikkaan. Toimii nopeasti: jopa 5 käyttöjaksoa minuutissa. Albany RP300 on vankkatekoinen, luotettava ja helppo asentaa rakenteensa ja vähäisen osien määrän vuoksi. Se tekee mahdolliseksi nopeat jaksoajat. Se voidaan asentaa koneisiin, tuotantolinjoille ja turva-aitoihin. Rullaovi voidaan asentaa koneen lähelle vakaiden tuulikuormaa kestävien oviverhojensa ansiota. Lisäksi ne suojaavat paineelta. Tekniset tiedot Oven mitat, mm (DW min/max) (DH min/max) Avautumissuunta Suojat Ylärullan suojus Moottorin kotelo Pinta Sivukarmi Pohjaprofiili Yläverho Oviverho (vaihtoehto) 750 / 4000 mm 750 / 3500 mm pystysuora 1) Alumiini Alumiini Alumiini RollTex Plus* RollTex Original* NomaTex */** PVC:tä ja värillisiä vahvistusliuskoja RAKENNE Sivukarmit on valmistettu alumiiniprofiileista. Etukansi on helppo irrottaa, joten tarkastuksia ja kunnossapitoa varten pääsee helposti käsiksi. Ovi yhdistetään koneeseen integroiduilla turvarajakytkimillä. Turvarajakytkinten toiminta on helppo tarkastaa niiden päälle asennettavien lisävarusteena hankittavien suojusten ansiosta. OVIVERHO Saatavana on useita rakenne- ja värivaihtoehtoja erilaisiin käyttökohteisiin (ks. taulukko). Yhdessä hitsausjärjestelmien kanssa käyttämistä varten suositellaan kipinäsuojattuja RollTex - tai NomaTex -verhoja. Saatavana on myös EN vaatimukset täyttäviä UV-suojaavia hitsausikkunoita. Sivuille asennettavat tuuliliuskat vähentävät ovilehden taipumista sisäänpäin. KONEISTO Alasputoamissuojauksella varustetulla vaihteistolla varustettu moottori asennetaan oven oikealle tai vasemmalle puolelle 45 asteen portain. Se asennetaan yleensä osoittamaan alaspäin. OHJAUSJÄRJESTELMÄ 2 ohjausjärjestelmää käyttötarkoituksen mukaan: Albany ACS 50 tai Albany MCC. Tarjolla on useita nopeus- ja virransyöttövaihtoehtoja sekä mahdollisuuksia yhdistää ohjaus- ja turvalaitteita. Tilauksesta ovi voidaan myös toimittaa ilman ohjausjärjestelmää. Yhdistäminen koneeseen Oven ohjausyksikön tulot ja lähdöt voidaan yhdistää suoraan MCC-liitäntään (potentiaali, 24 V DC) tai vaihtoehtoisesti koneen ohjausyksikköön: ACS 50 ja potentiaaliton MCC. Seuraavat signaalit ovat oletusarvoisesti käytettävissä: 2 potentiaalitonta turvaliitäntää, kun ovi on suljettu (turvarajakytkin) 1 lähtö tai potentiaaliton signaali, kun ovi on auki 1 lähtö tai potentiaaliton signaali, kun ovi on kiinni 1 lähtö tai potentiaaliton signaali vikoja varten KÄSIKÄYTÖN AKTIVOINTI Sähkökatkoksen sattuessa ovi voidaan avata käsikahvan avulla. TURVAOMINAISUUDET Ovi täyttää UVV:n työpaikkadirektiivin ja harmonisoitujen CE-ohjeiden vaatimukset, kuten EN ja 98/37/EU. RISKIN ILMAISU Tämän oven turvallisuus on mitoitettu tavanomaista teollisuusympäristössä esiintyvää ajoneuvoliikennettä varten harmonisoitujen CE-ohjeiden mukaisesti. Tämän lisäksi erityiset ympäristöolosuhteet täytyy ehkä ottaa huomioon ovityyppiä valittaessa. Jos olet epävarma, kysy neuvoja käyttökohdettasi varten asiantuntijaltamme. Sininen Oranssi Harmaa Keltainen Punainen Valkoinen Musta Tuuliliuskat Ohjausjärjestelmä/koneisto Koneisto Moottorin teho Ketjun käyttöyksikkö Ohjausjärjestelmät UL-versio sähkökäyttöinen 0,75 kw Albany ACS 50 / Albany MCC Turvallisuus Sähkötoiminen tuntoreuna Ovilinjan valokenno Käyttövalmis valokenno (vain Albany MCC -ohjausjärjestelmä, ovilinjan valokenno on valinnainen) Koneistossa alasputoamissuoja Nopeus (m/s) Albany ACS 50 Albany MCC Suurin avautumis/ sulkeutumisnopeus 1,0 / 1,0 2,4 / 1,3 Suurin avautumis/ sulkeutumisnopeus Albany MCC ja 2,4 / 1,8 käyttövalmis valokenno Sulakesuojaus 10 A 2) 10 A 3) Jaksoja/minuutti tyypillisesti 3L/(N)/PE/220/230/380/400/415V; 50Hz 3L/(N)/PE/380/400/415/440/480V; 50/60Hz UL: 3L/(N)/PE/230/460/480; 60Hz enint. 1 4) enint. 5* 5) Ohjausjännite 24 V DC 24 V DC Suojaus IP 55 IP 55 Lisävarustte Vakiovaruste 1) Jos oven korkeus alittaa 2300 mm, ylärullan suojuksen käyttäminen on pakollista EN standardin perusteella. 2) 16 A jännitteellä 220/230 V *valinnainen, ikkuna /**valinnainen, ikkunapaneelit RollTex TRAV-ohjeiden mukaisesti (tekniset säännöt putoamissuojauksen käytölle) *) Jaksojen tietty määrä ilmoitetaan pyynnöstä. 3) Suositus 10 A, enintään 16 A 4) Muuntaja tarvitaan, jos jännite on 440/480/500 V 5) Muuntaja tarvitaan, jos jännite on 220/230/500 V

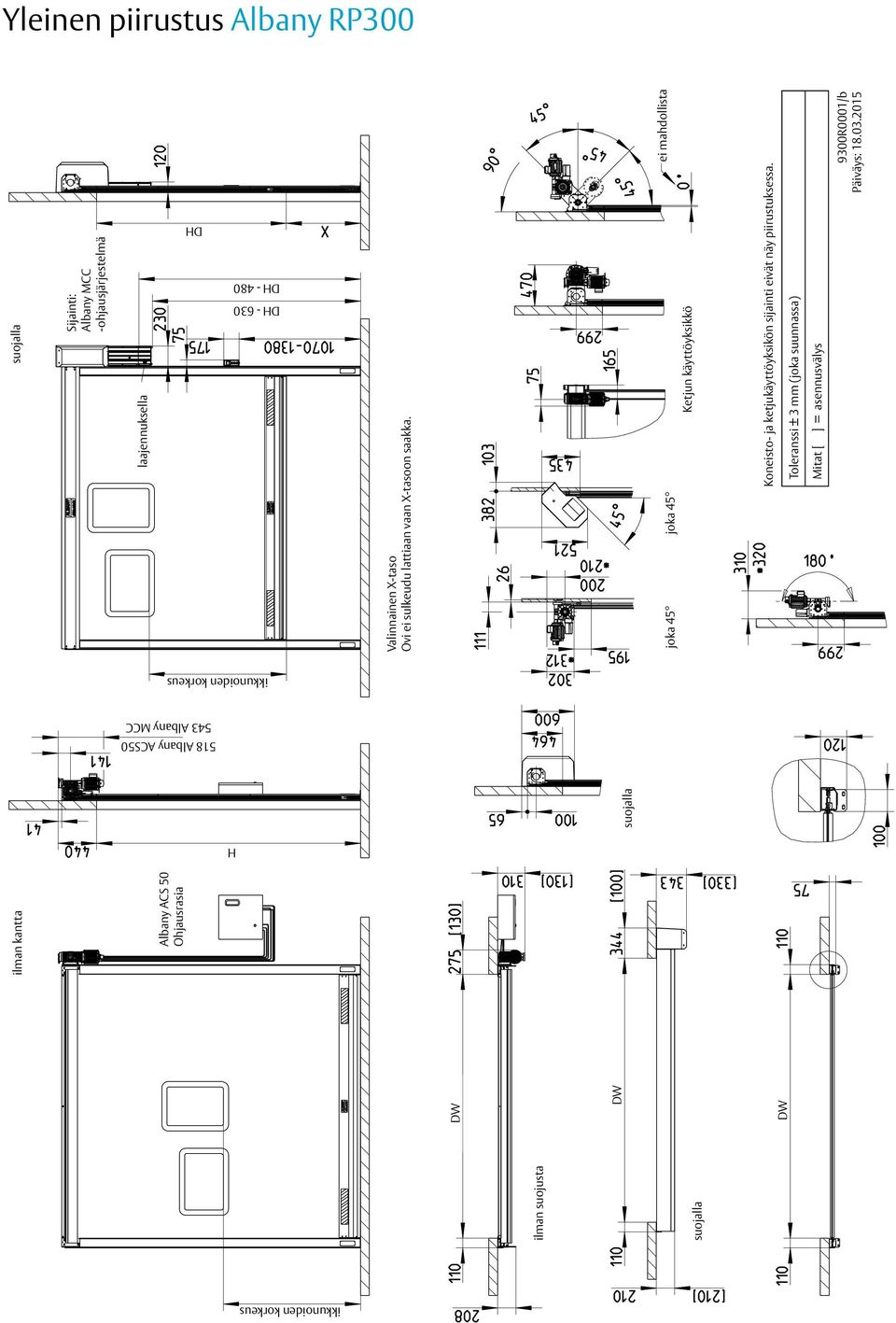

5 Yleinen piirustus Albany RP300 Albany ACS 50 Ohjausrasia ikkunoiden korkeus H ikkunoiden korkeus DW DW DW ilman kantta suojalla Sijainti: Albany MCC -ohjausjärjestelmä laajennuksella DH DH Albany ACS Albany MCC DH ilman suojusta suojalla Valinnainen X-taso Ovi ei sulkeudu lattiaan vaan X-tasoon saakka. suojalla joka 45 joka 45 Ketjun käyttöyksikkö ei mahdollista Koneisto- ja ketjukäyttöyksikön sijainti eivät näy piirustuksessa. Toleranssi ± 3 mm (joka suunnassa) Mitat [ ] = asennusvälys 9300R0001/b Päiväys:

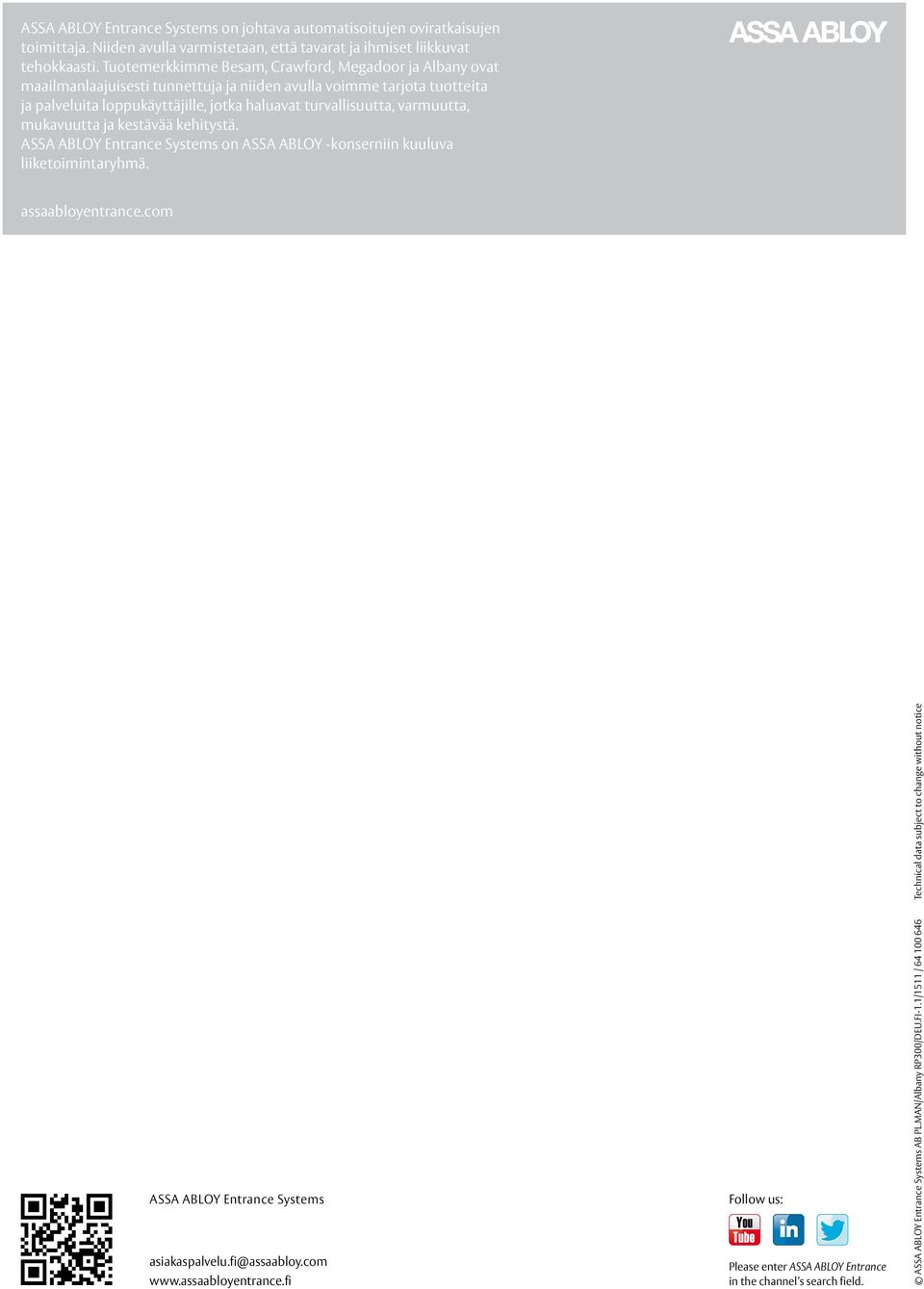

6 ASSA ABLOY Entrance Systems on johtava automatisoitujen oviratkaisujen toimittaja. Niiden avulla varmistetaan, että tavarat ja ihmiset liikkuvat tehokkaasti. Tuotemerkkimme Besam, Crawford, Megadoor ja Albany ovat maailmanlaajuisesti tunnettuja ja niiden avulla voimme tarjota tuotteita ja palveluita loppukäyttäjille, jotka haluavat turvallisuutta, varmuutta, mukavuutta ja kestävää kehitystä. ASSA ABLOY Entrance Systems on ASSA ABLOY -konserniin kuuluva liiketoimintaryhmä. assaabloyentrance.com ASSA ABLOY Entrance Systems Follow us: Please enter ASSA ABLOY Entrance in the channel s search field. ASSA ABLOY Entrance Systems AB PL.MAN/Albany RP300/DEU.FI-1.1/1511 / Technical data subject to change without notice
