1 Kevytnosturituotteet 198

2 CLX KETJUNOSTIMET Konecraneskonsernin innovatiivinen CLXketjunostin on luotettava ja suorituskykyinen nostolaite, joka lisää asiakasarvoa turvallisuudellaan, monipuolisuudellaan ja pidemmällä käyttöiällään Suunniteltu asiakkaillemme CLXketjunostin on suunniteltu vastaamaan ja ylittämään teollisuuden vaatimukset sekä tarjoamaan luotettavia ratkaisuja eri teollisuudenalojen prosesseihin. Sähkökäyttöinen CLXketjunostin sopii erityisesti konepajateollisuuteen, kuormien nopeaan siirtämiseen ja tarkkaan kokoonpanotyöhön sekä monien muiden sovellusten vaatimuksiin. Luotettavaa suorituskykyä CLXketjunostin on tehokas nostolaite 60 2 kilon kuormien käsittelyyn (nostokapasiteetti kiloon asti saatavilla myöhemmin). Konecraneskonsernilla on vuosikymmenten kokemus luotettavasta nostolaiteteknologiasta, mikä on osaltaan mahdollistanut myös tämän vankan ja kestävän nostolaitteen kehityksen. CLXketjunostin tarjoaa korkean moottorin käyttökertoimen ja laajan valikoiman nostonopeuksia eri tarpeisiin. Nostimen vankka runko ja korkea käyttöluokka mahdollistavat pitkän käyttöiän. Kompakti rakenne ja toimintaturvallisuus täydentävät erinomaista suorituskykyä. Monipuolinen työpiste Kaksiportaisen nostomoottorin, nostoliikkeen turvarajakytkimien ja monipuolisten laitekokonaisuuksien, kuten erilaisten vaunujen, ansiosta CLXketjunostinta voidaan käyttää monenlaisissa sovelluksissa. Tyypillisiä esimerkkejä ovat työpistenosturit, siltanosturit, puominosturit sekä monenlaiset kiinteämmät käyttökohteet. 199

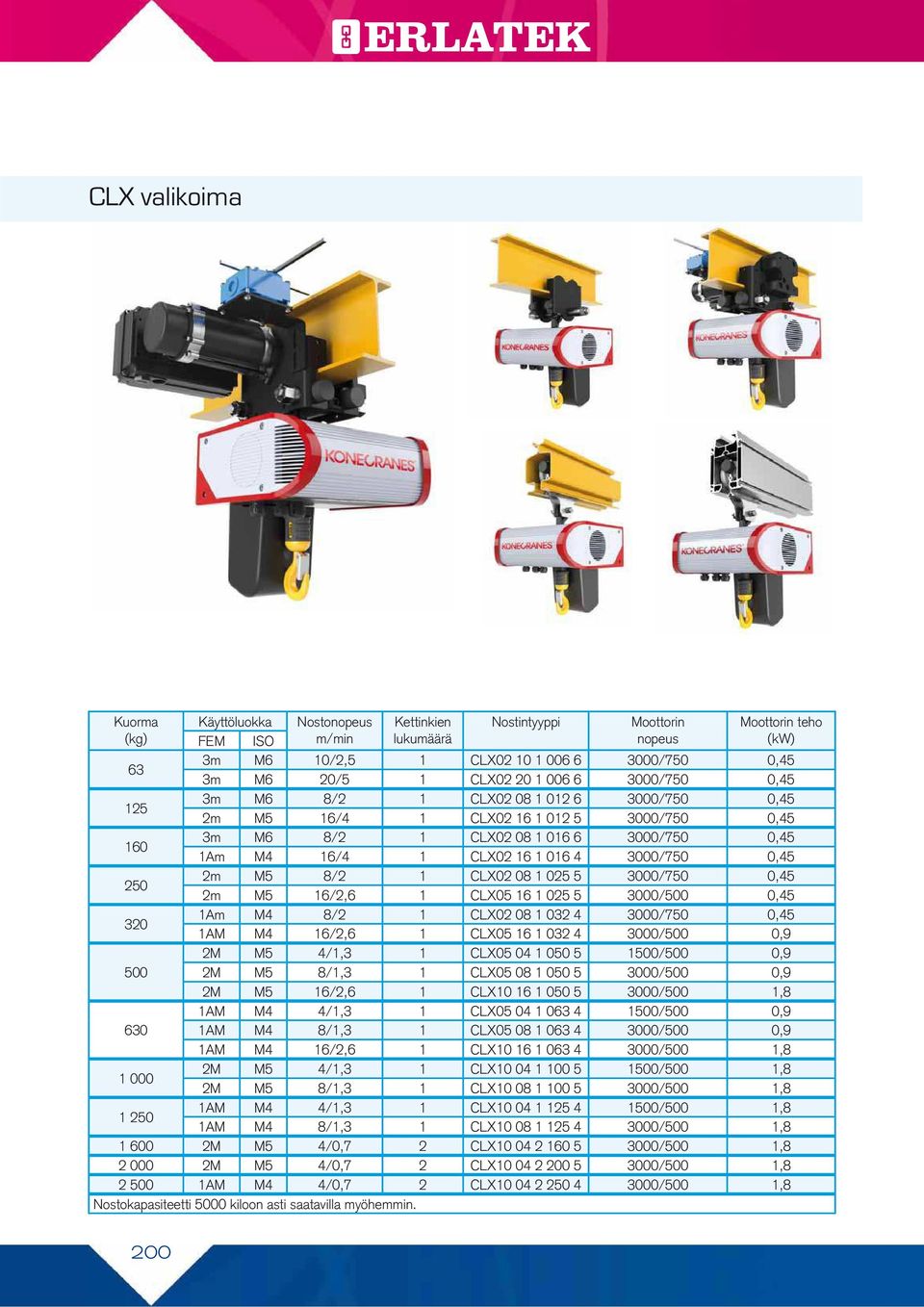

3 CLX valikoima Kuorma Käyttöluokka Nostonopeus Kettinkien Nostintyyppi Moottorin Moottorin teho (kg) FEM ISO m/min lukumäärä nopeus (kw) 63 3m M6 10/2,5 1 CLX /750 0,45 3m M6 20/5 1 CLX /750 0,45 3m M6 8/2 1 CLX /750 0,45 2m M5 16/4 1 CLX /750 0, m M6 8/2 1 CLX /750 0,45 1Am M4 16/4 1 CLX /750 0,45 2m M5 8/2 1 CLX /750 0,45 2m M5 16/2,6 1 CLX / 0, Am M4 8/2 1 CLX /750 0,45 1AM M4 16/2,6 1 CLX / 0,9 2M M5 4/1,3 1 CLX / 0,9 2M M5 8/1,3 1 CLX / 0,9 2M M5 16/2,6 1 CLX / 1,8 1AM M4 4/1,3 1 CLX / 0, AM M4 8/1,3 1 CLX / 0,9 1AM M4 16/2,6 1 CLX / 1, M M5 4/1,3 1 CLX / 1,8 2M M5 8/1,3 1 CLX / 1,8 1 1AM M4 4/1,3 1 CLX / 1,8 1AM M4 8/1,3 1 CLX / 1, M M5 4/0,7 2 CLX / 1, M M5 4/0,7 2 CLX / 1,8 2 1AM M4 4/0,7 2 CLX / 1,8 Nostokapasiteetti 0 kiloon asti saatavilla myöhemmin. 200

4 TEKNISET TIEDOT Useimmissa malleissa vain yksi ketju Uusi 6:1nopeus kilon ja kilon malleissa mahdollistaa korkean nopeuden ja alhaisemman ryömintänopeuden Innovatiivinen viiden taskun ketjupyörä Ketju kuluu vähemmän Vakiona noston rajakytkimet suojassa rungon sisällä Uusi liukukytkinkonsepti lisää turvallisuutta SUORITUSKYKY Parempi suorituskyky Pitkä käyttöikä monissa malleissa tuntia täydellä kuormalla Laajempi käyttölämpötilaalue C Korkea moottorin ED% pitkään jatkuvaan käyttöön SUUNNITTELU JA MATERIAALIT Vaikuttava suunnittelu Kestävä rakenne Vankat materiaalit Nostimen runko ei sisällä muovia Sähköosat suojassa nostimen kansien alla Hiljainen käyttö Hyvä korroosiosuoja PIDEMPI KÄYTTÖIKÄ JA RÄÄTÄLÖITÄVÄT MAHDOLLISUUDET PARANTAVAT KUSTANNUSTEHOKKUUTTA Kompakti koko mahdollistaa paremman nostokorkeuden Vankka suunnittelu pidentää merkittävästi käyttöikää Laaja 60 2 kilon nostokapasiteetti ja mukautettavuus juuri oikean ratkaisun löytämiseksi LUOTETTAVAA SUORITUSKYKYÄ HELPOSTI Luotettava kontaktoriohjaus ja 3vaiheinen virransyöttö Elinikäjarru Helppo käyttö kaksinopeuksisilla moottoreilla Siirtoliikkeen portaaton nopeudensäätö taajuusmuuttajalla Helppo asennus, pistokeliitännät nostimen sisällä Kompakti, sisäänrakennettu ohjauspaneeli helpottaa ja nopeuttaa huoltoa Kytkimen ja jarrun helppo säätö Ergonominen koukku helpottaa käsittelyä SUOJAA OPERAATTORILLE JA LAITTEILLE Paremmat turvaominaisuudet vakiona Parempaa turvallisuutta sisäisillä noston ja laskun rajakytkimillä Uusi kytkinkonsepti: edes epätodennäköinen kytkimen rikkoutuminen ei aiheuta kuorman putoamista (jarru ja kytkin samalla akselilla) Vankka riippuohjain ja kaapeli IP55suojausluokka Mekaaninen kitkatoiminen liukukytkin suojaa ylikuormalta ja jarruun yhdistettynä parantaa turvallisuutta entisestään Moottorin lämpösuojaus vakiona 201

5 KÄÄNTÖPUOMINOSTURIT Kääntöpuominosturi on yksi monikäyttöisimmistä nostolaitteista. Se tukee tuotantolinjojen yläpuolisia siltanostureita ja pitää työasemien, työstökoneiden ja varastojen toiminnan käynnissä. Kääntöpuominosturi on monia muita materiaalinkäsittelylaitteita helpompi asentaa, ja sillä on vähemmän rakenteellisia rajoituksia. Tämän vuoksi kääntöpuominostureita käytetään laajasti kaikilla toimialoilla, pienistä työpajoista suuriin kokoonpanolinjoihin, satamiin ja jopa ydinvoimaloihin. KIERTOAKSELI Säädettävä kieroakseli Konecranesin kääntöpuominostureissa on säädettävä puomin kiertoakseli vakioominaisuutena. Sen ansiosta puomin säätäminen on erittäin helppoa ja tarkkaa, ja nosturin käytettävyys on huomattavasti parempi verrattuna useimpiin markkinoilla oleviin kääntöpuominostureihin. Parannettu turvallisuus: Hallitsematon vaunun ja kääntöpuomin liikkuminen on minimoitu yksinkertaisella ja helpolla säädöllä. Lyhyet käyttökatkot: Kääntöpuominosturin asentaminen ja mahdollinen siirtäminen tapahtuu nopeasti ja helposti. TURVALLINEN JA LUOTETTAVA Konecranesin kääntöpuominostureiden suunnittelussa on huomioitu erityisesti turvallisuus ja käyttömukavuus. Ominaisuuksiin kuuluu pääkytkin, joka sijaitsee pylväässä tai seinään kiinnitetyissä malleissa seinässä. Ketjunostin sisältää luonnollisesti myös nostimen riippuohjaimessa sijaitsevan erillisen hätäpysäytyspainikkeen. Ainutlaatuisen säädettävän kiertoakselin ansiosta puomin säätäminen on helppoa sekä käyttöönottovaiheessa että jälkeenpäin, toisin kuin tavanomaisissa kääntöpuominostureissa, jotka saatetaan joutua irrottamaan ja asentamaan uudelleen korjattaessa puomin tahatonta liikkumista. Puomin täsmällisellä säädöllä vältetään puomin ja vaunun tahatonta liikkumista nosturia kuormattaessa. Tämä vähentää työntekijöille ja välineille syntyvien vahinkojen mahdollisuutta. Edistyksellistä UKA profi ilia on käytetty vuosikymmenten ajan ympäri maailmaa osana XMkevytnosturijärjestelmiä. Profi ili on täsmällisesti mitoitettu ja kevyt, minkä ansiosta sen käyttäminen on sujuvaa, hiljaista ja miellyttävää. Näin ollen se sopii erinomaisesti myös kääntöpuominostureihin. Nostimen virransyöttö on varustettu kaapelivaunuilla ja CSA /UL tai CEhyväksytyillä kolmivaihekaapeleilla. Kaapelivaunut asennetaan joko UKA profi iliin sisälle tai valittaessa Ipalkkimalli erilliselle ckiskolle. 202

6 SEINÄKÄÄNTÖNOSTURIT IPUW & IPUP Vakioominaisudet: Puomi: IPE, alapuolelta tuettu. Varustettu säädettävällä kiertoakselilla. Virransyöttö: lattakaapelisyöttö erillisellä galvanoidulla c kiskolla, nousukaapeli ja pääkytkin. Nostimen siirtoliike: valitun ketjunostimen mukainen. Puomin kääntö: käsin. Kiinnitys IPUW: seinäkiinnikkeet, lisävarusteena pylväskiinnikkeet. Kiinnitys IPUP: vakiopohjalevy, lisävarusteena voimia tasaava suurempi pohjalevy (ankkurikiinnitys) tai valusabluuna ALAPUOLELTA TUETTU KÄÄNTÖPUOMINOSTURI IPUW Kuorma (kg) Ulottuvuus (m) IPOW & IPOP Vakioominaisudet: Puomi: IPE, yläpuolelta tuettu. Varustettu säädettävällä kiertoakselilla. Virransyöttö: lattakaapelisyöttö erillisellä galvanoidulla c kiskolla, nousukaapeli ja pääkytkin. Nostimen siirtoliike: valitun ketjunostimen mukainen. Puomin kääntö: käsin. Kiinnitys IPOW: seinäkiinnikkeet, lisävarusteena pylväskiinnikkeet. Kiinnitys IPOP: vakiopohjalevy, lisävarusteena voimia tasaava suurempi pohjalevy (ankkurikiinnitys) tai valusabluuna YLÄPUOLELTA TUETTU KÄÄNTÖPUOMINOSTURI IPOW Kuorma (kg) Ulottuvuus (m) XMOW & XMOP Vakioominaisudet: Puomi: ontto XMprofi ili, yläpuolelta tuettu. Varustettu säädettävällä kiertoakselilla. Virransyöttö: lattakaapeli profi ilin alapuolella, nousukaapeli ja pääkytkin. Nostimen siirtoliike: käsikäyttöinen työntövaunu, lisävarusteena taajuusmuuntajaohjattu moottorivaunu. Puomin kääntö: käsin. Kiinnitys XMOW: seinäkiinnikkeet, lisävarusteena pylväskiinnikkeet. Kiinnitys XMOP: vakiopohjalevy, lisävarusteena voimia tasaava suurempi pohjalevy (ankkurikiinnitys) tai valusabluuna. YLÄPUOLELTA TUETTU UKAKÄÄNTÖPUOMINOSTURI XMOV Kuorma (kg) Ulottuvuus (m)

7 PYLVÄSKÄÄNTÖNOSTURIT IPUW & IPUP ALAPUOLELTA TUETTU KÄÄNTÖPUOMINOSTURI IPUP Kuorma (kg) Ulottuvuus (m) Tekniset ja toiminalliset edut: Kestävyys: Vahva IPEprofi ilipuomi ja galvanoidusta ckiskosta riippuva lattakaapelivirransyöttö muodostavat erittäin vankan ja kestävän kääntöpuominosturin. Pieni sisäkorkeus: IPUnosturirakenne vaatii hyvin vähän sisäkorkeutta, minkä ansiosta se sopii erinomaisesti matalampiin rakennuksiin. IPOW & IPOP YLÄPUOLELTA TUETTU KÄÄNTÖPUOMINOSTURI IPOP Kuorma (kg) Ulottuvuus (m) Tekniset ja toiminalliset edut: Kestävyys: Vahva IPEprofi ilipuomi ja galvanoidusta ckiskosta riippuva lattakaapelivirransyöttö muodostavat erittäin vankan ja kestävän kääntöpuominosturin. Ulottuvuus lähelle: IPOnostureiden koukulla on erinomainen lähestymismitta puomin kummassakin päässä. Näin työskentelyalue nosturin alla on suurempi. XMOW & XMOP 204 YLÄPUOLELTA TUETTU UKAKÄÄNTÖPUOMINOSTURI XMOp Kuorma (kg) Ulottuvuus (m) Tekniset ja toiminalliset edut: Ergonomia: Alhainen profi ilin omapaino, ainutlaatuinen profi ilin muoto ja vaunun nylonpyörät tekevät materiaalinkäsittelystä kevyttä ja hiljaista, mikä puolestaan tehostaa tuottavuutta ja lisää työmukavuutta. Pieni omapaino: XMprofi ilipuomi on kevyempi kuin markkinoilla olevat IPEprofi ilipuomit, mikä vähentää rakennuksen rakenteisiin kohdistuvaa rasitusta. Ulottuvuus kauas: XMOnostureiden koukulla on erinomainen lähestymismitta puomin päässä. Näin työskentelyalue nosturin alla on suurempi

8 XMKEVYTNOSTURIJÄRJESTELMÄT Modulaarinen XMkevytnosturisarja tarjoaa yksinkertaisia ja luotettavia materiaalinkäsittelyratkaisuja aina kg:n kuormaan asti. XMnostureissa on seuraavat vakioominaisuudet: Määrämittaiset UKAprofi ilit Profi ileissa pulttikiinnitykset, ei hitsaustarvetta Vaivattomat sähkökytkennät Kestävä jauhemaalaus RAL 1028 Työntövaunu sillalle ja nostimelle XMjärjestelmä voidaan rakentaa myös eri vaihtoehdoista: XMSyksipalkkinosturit kg:n kuormaan asti Sillan ja/tai nostimen moottoroitu siirtoliike portaattomasti säädettävällä nopeudella Kuumasinkitty profi ili Useita ripustusvaihtoehtoja Erilaisia vaihtoehtoisia virransyöttölinjoja Omin jaloin seisova rakenne Yksikiskojärjestelmät vaihteilla ja kääntöpöydillä Yksikiskojärjestelmät kaarevilla profi ileilla Lisäksi tarjoamme useita ratkaisuja, jotka voidaan räätälöidä asiakkaan materiaalinkäsittelytarpeiden mukaan. XMJÄRJESTELMÄN EDUT Kestävyys Matalarakenteiset XMDkaksipalkkinosturit kg:n kuormaan asti. Erittäin pitkä kannatinväli vähentää tarvittavien tukirakenteiden määrää ja pienentää kokonaiskuluja Erittäin pitkä jänneväli mahdollistaa optimaalisen työtilan nosturin alapuolella ja parantaa siten tuottavuutta Modulaariset komponentit Vanhaa järjestelmää voi muokata joustavasti asiakkaan tuotantoprosessien muuttuessa Järjestelmä on helposti laajennettavissa Järjestelmä on nopeasti asennettavissa, vähentäen siten nosturin työalueen seisokkiaikaa Ainutlaatuinen, tarkasti mitoitettu ontto profi ilirakenne Pehmeä ja hiljainen kulku Helppo ja ergonominen käyttää, lisää työpisteen tehokkuutta Vaunut suojassa lialta ja pölyltä, mikä osaltaan pidentää nosturin käyttöikää ja vähentää huoltokustannuksia Erilaisten kiskojen helppo yhdisteltävyys Mahdollistaa optimaalisen nostokorkeuden XMMyksikiskoratkaisut kg:n kuormaan asti 205

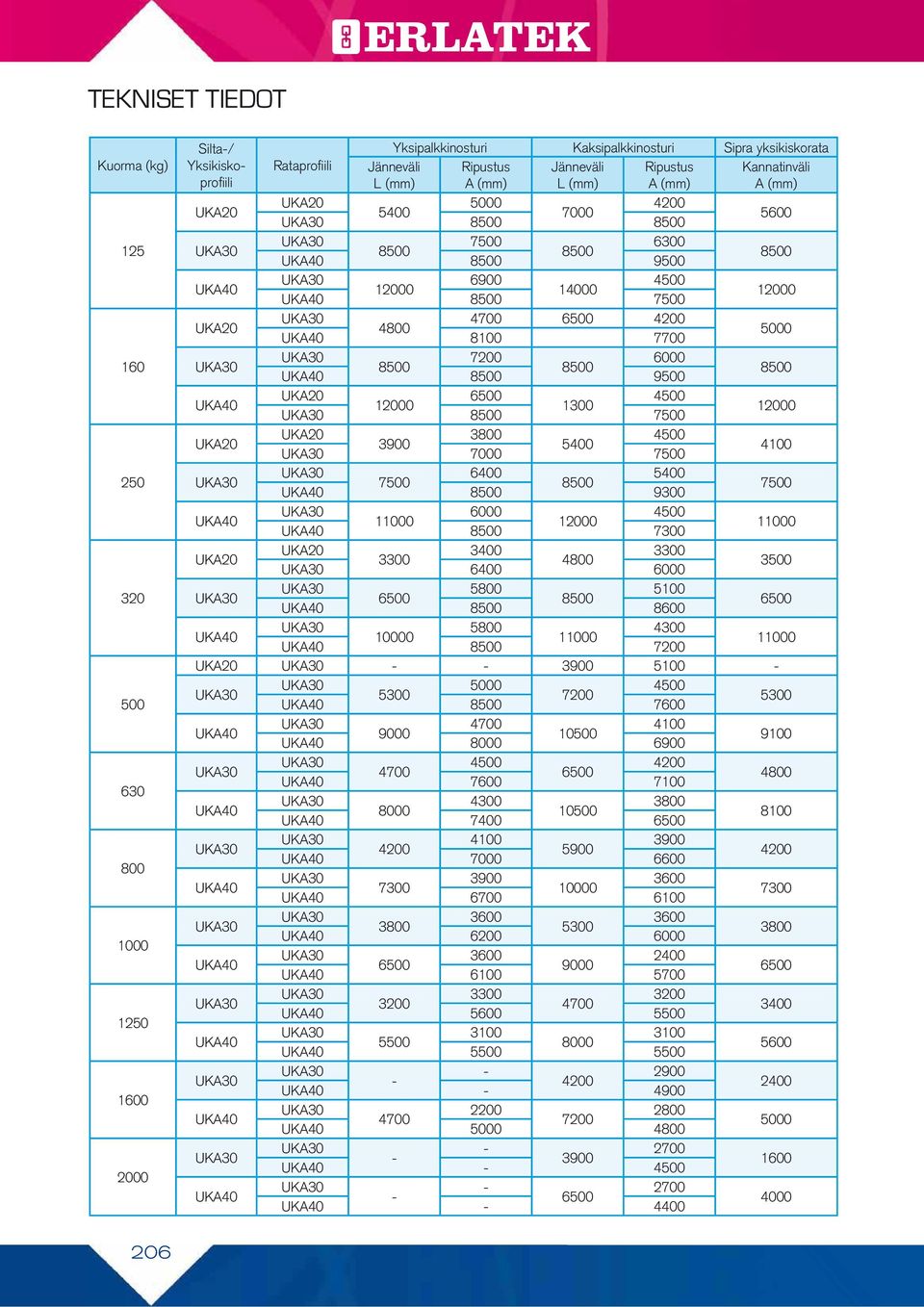

9 TEKNISET TIEDOT Kuorma (kg) Silta/ Yksipalkkinosturi Kaksipalkkinosturi Sipra yksikiskorata Yksikiskoprofi ili Rataprofi ili Jänneväli L (mm) Ripustus A (mm) Jänneväli L (mm) Ripustus A (mm) Kannatinväli A (mm)
