1 Kourakuormaimet ja metsäperävaunut tuottavia ja luotettavia metsäkoneita FOREST LINE Master-sarja Valitse valmiiksi harkittu Nokkayhdistelmä, erillinen kuormain tai vaunu käyttötarpeidesi mukaan HK 4372HR MV 952K HK 3668HR MV 952K HK 3367He MV 851 HK 3061HL MV 701 Nokka mittansa edellä HK 25L MV 701 Kaikissa Nokkakuormaimissa on ammattilaistenkin vaatima laajakulmanivel vakiona. Hydrauliletkut kulkevat hyvin suojattuina puomin nivelkohdassa. (33 43-sarja) Vertaa käyttöominaisuuksia, laatua ja varustelua valitse Nokka

3061HL MV 701 Nokka mittansa edellä HK 25L MV 701 Kaikissa Nokkakuormaimissa on ammattilaistenkin vaatima laajakulmanivel vakiona.

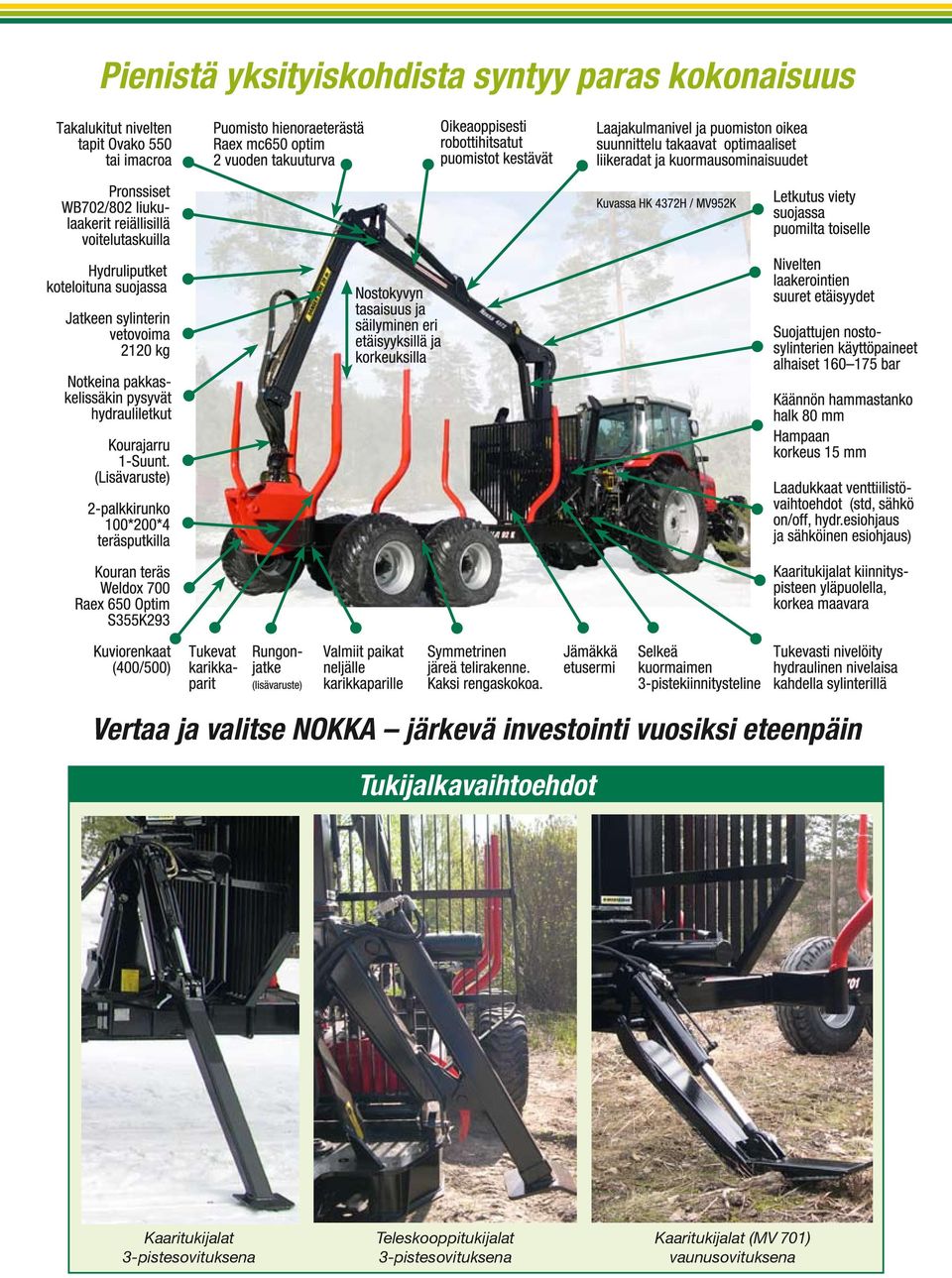

2 Pienistä yksityiskohdista syntyy paras kokonaisuus Vertaa ja valitse NOKKA järkevä investointi vuosiksi eteenpäin Tukijalkavaihtoehdot Kaaritukijalat 3-pistesovituksena Teleskooppitukijalat 3-pistesovituksena Kaaritukijalat (MV 701) vaunusovituksena

Tukijalkavaihtoehdot Kaaritukijalat 3-pistesovituksena

3 HK 4372HR MV 952K Nokka 4372HR / 952K Nokka-sarjan hyvinvarusteltu ergonominen malli monipuoliseen ja kovaan maatilakäyttöön kuormaimen 3-pistekiinnitys hydraulisesti esiohjattu venttiilistö (vain kahvat hytissä) ulottuvuus hydraulisella jatkeella 7, hydrauliset tukijalat 2-sylinterinen hydraulinen nivelaisa 2-palkkirunkoinen vaunu 3 paria karikoita, paikat 4 parille 400/ tai 500/55-17ELS renkaat etusermi ja kuormainteline kantavuus 9,5 tn FOREST LINE MV952K-vaunuun rungonjatke ja suojatut valosarjat lisävarusteena. Nokka 4372HR Bruttonostomomentti 43 knm Ulottuvuus 7, Kääntömomentti 7,5 knm 955 kg Työpaine 165 bar Nostokyky 4m 890 kg Koura N20 0,20 m 2 Kääntäjä NR3 Tukijalat sivulta laskevat (vakio) tai teleskooppiset (lisävaruste) Venttiilistö Lisävarusteet HR, 8-lohkoinen, hydr. esiohjattu 2-vipuohjaus Vain käyttökahvat hytissä riipukejarru Nokka 952K Kantavuus 9500 kg Oma paino 1080 kg Runko 2-palkkinen Raideleveys 179 / 193 cm (400/500 renk.) Kokonaisleveys 219 / 243 cm (400/500 renk.) Maavara 58 / 64 cm (400/500 renk.) Kokonaispituus cm Kuormatilanpituus cm Kuorma-ala 2, 2 Kuviorenkaat 400/ tai 500/55-17ELS Hydr. nivelaisa vakio 2-syl. Kuormainteline 3-piste vakio Etusermi vakio Karikat 3 paria vakio, paikat 4 parille Lisävarusteet rungonjatke, valosarja

5 tai 500/55-17ELS renkaat etusermi ja kuormainteline kantavuus 9,5 tn FOREST LINE MV952K-vaunuun rungonjatke ja suojatut valosarjat lisävarusteena.

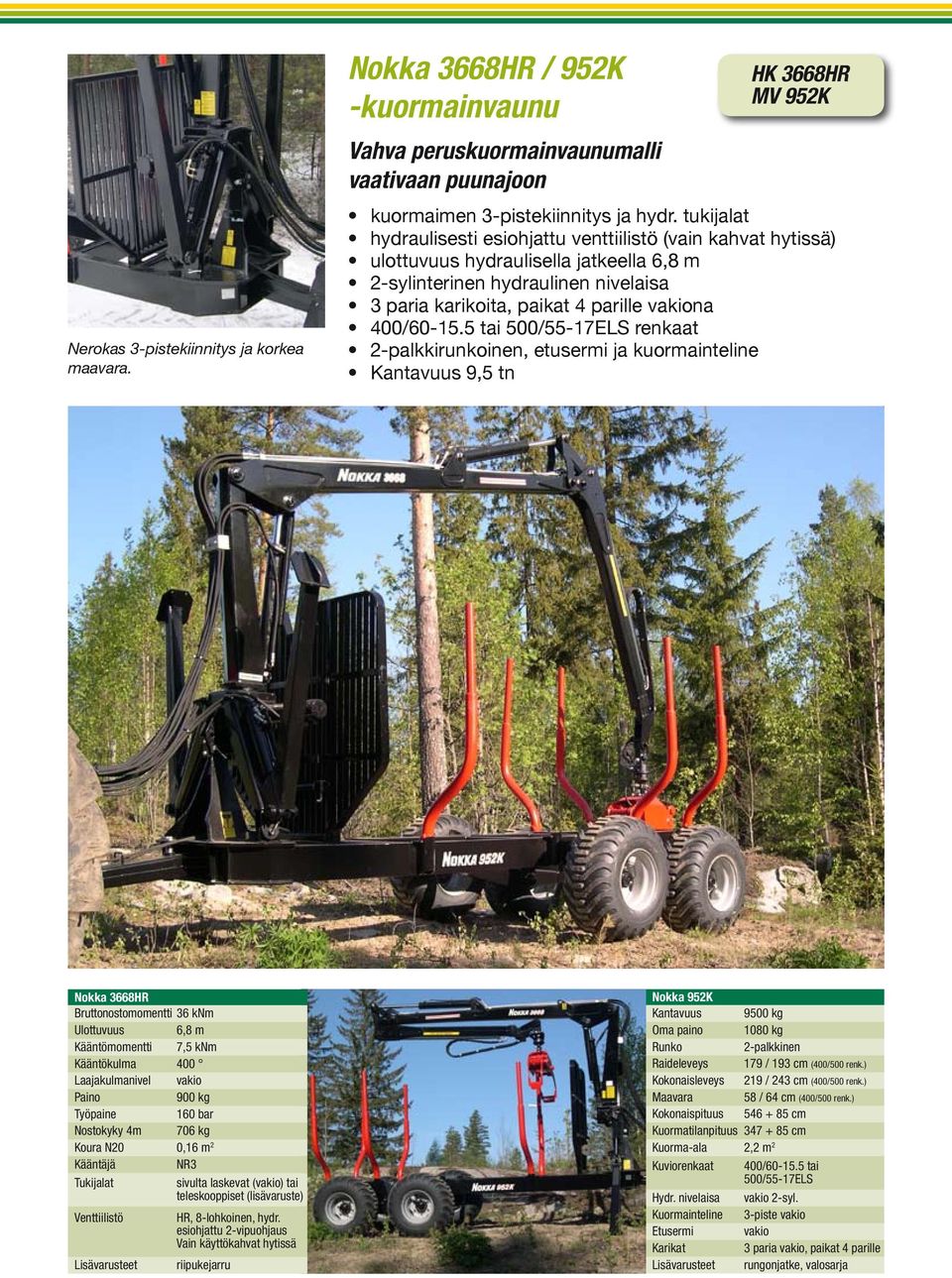

4 Nerokas 3-pistekiinnitys ja korkea maavara. Nokka 3668HR / 952K Vahva peruskuormainvaunumalli vaativaan puunajoon HK 3668HR MV 952K kuormaimen 3-pistekiinnitys ja hydr. tukijalat hydraulisesti esiohjattu venttiilistö (vain kahvat hytissä) ulottuvuus hydraulisella jatkeella 6,8 m 2-sylinterinen hydraulinen nivelaisa 3 paria karikoita, paikat 4 parille vakiona 400/ tai 500/55-17ELS renkaat 2-palkkirunkoinen, etusermi ja kuormainteline Kantavuus 9,5 tn Nokka 3668HR Bruttonostomomentti 36 knm Ulottuvuus 6,8 m Kääntömomentti 7,5 knm 900 kg Työpaine 160 bar Nostokyky 4m 706 kg Koura N20 0,16 m 2 Kääntäjä NR3 Tukijalat sivulta laskevat (vakio) tai teleskooppiset (lisävaruste) Venttiilistö Lisävarusteet HR, 8-lohkoinen, hydr. esiohjattu 2-vipuohjaus Vain käyttökahvat hytissä riipukejarru Nokka 952K Kantavuus 9500 kg Oma paino 1080 kg Runko 2-palkkinen Raideleveys 179 / 193 cm (400/500 renk.) Kokonaisleveys 219 / 243 cm (400/500 renk.) Maavara 58 / 64 cm (400/500 renk.) Kokonaispituus cm Kuormatilanpituus cm Kuorma-ala 2, 2 Kuviorenkaat 400/ tai 500/55-17ELS Hydr. nivelaisa vakio 2-syl. Kuormainteline 3-piste vakio Etusermi vakio Karikat 3 paria vakio, paikat 4 parille Lisävarusteet rungonjatke, valosarja

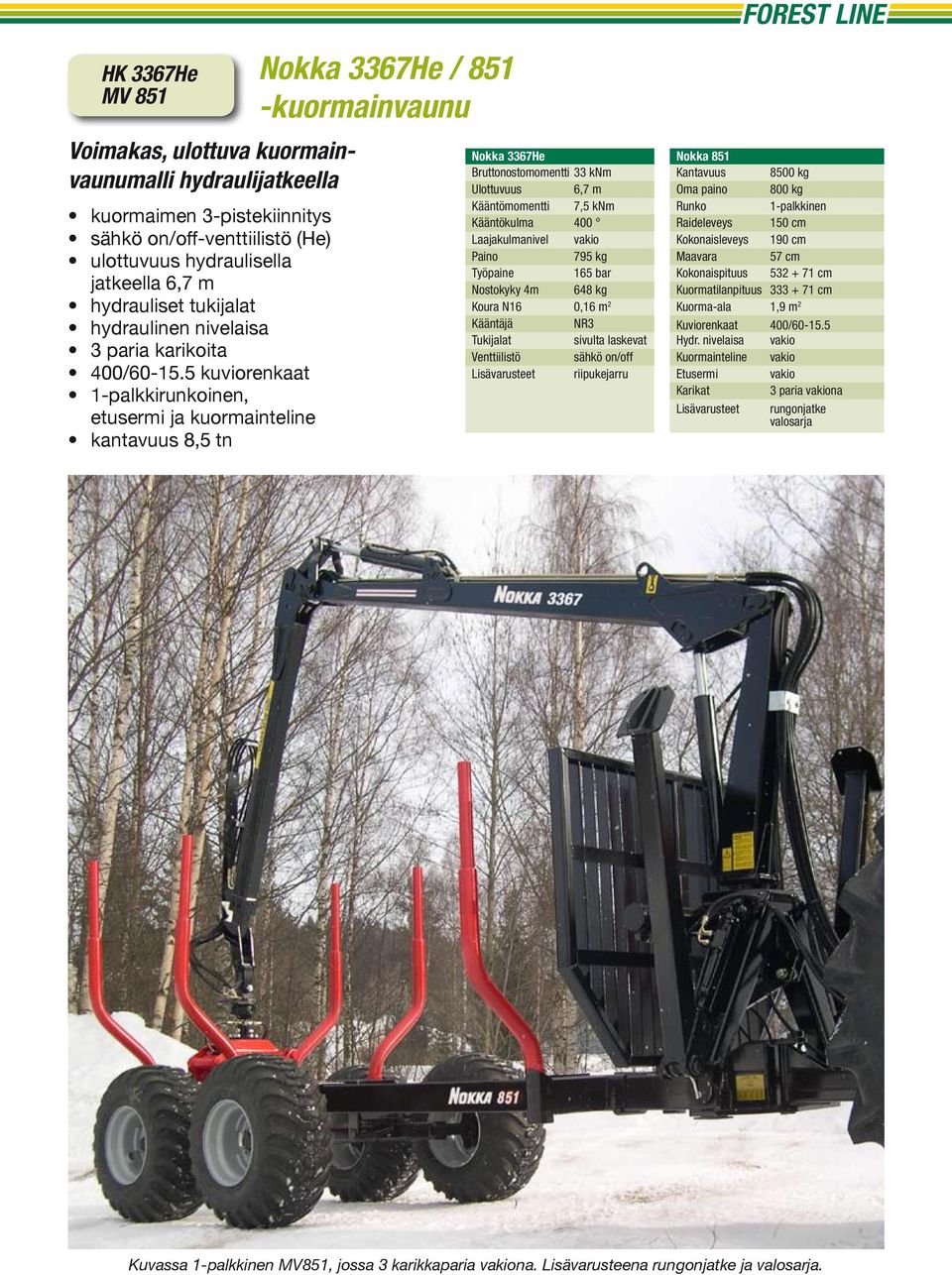

5 HK 3367He MV 851 Voimakas, ulottuva kuormainvaunumalli hydraulijatkeella kuormaimen 3-pistekiinnitys sähkö on/off-venttiilistö (He) ulottuvuus hydraulisella jatkeella 6,7 m hydrauliset tukijalat hydraulinen nivelaisa 3 paria karikoita 400/ kuviorenkaat 1-palkkirunkoinen, etusermi ja kuormainteline kantavuus 8,5 tn Nokka 3367He / 851 Nokka 3367He Bruttonostomomentti 33 knm Ulottuvuus 6,7 m Kääntömomentti 7,5 knm 795 kg Työpaine 165 bar Nostokyky 4m 648 kg Koura N16 0,16 m 2 Kääntäjä NR3 Tukijalat sivulta laskevat Venttiilistö sähkö on/off Lisävarusteet riipukejarru FOREST LINE Nokka 851 Kantavuus 8500 kg Oma paino 800 kg Runko 1-palkkinen Raideleveys 150 cm Kokonaisleveys 190 cm Maavara 57 cm Kokonaispituus cm Kuormatilanpituus cm Kuorma-ala 1,9 m 2 Kuviorenkaat 400/ Hydr. nivelaisa vakio Kuormainteline vakio Etusermi vakio Karikat 3 paria vakiona Lisävarusteet rungonjatke valosarja Kuvassa 1-palkkinen MV851, jossa 3 karikkaparia vakiona. Lisävarusteena rungonjatke ja valosarja.

5 kuviorenkaat 1-palkkirunkoinen, etusermi ja kuormainteline kantavuus 8,5 tn Nokka 3367He / 851 Nokka 3367He Bruttonostomomentti 33 knm Ulottuvuus 6,7 m Kääntömomentti 7,5 knm 795 kg Työpaine 165

6 HK 3061HL MV 701 Nokka 3061HL / 701 Edullinen, ulottuvampi Master-sarjan kuormainvaunumalli hydraulisella jatkeella kuormaimen laippakiinnitys 2-vipuinen mekaanisesti ohjattu venttiilistö ulottuvuus 6,1 m hydrauliset tukijalat vaunussa hydraulisen nivelaisan sylinteri lisävarusteena 2 paria karikoita vakiona 11.5/ tai lisävarusteena 400/ renkaat 1-palkkirunkoinen etusermi Kantavuus 7 tn Nokka 701 Kantavuus 7000 kg Oma paino 800 kg Runko 1-palkkinen Raideleveys 147 / 150 cm (11.5 / 500 renk.) Kokonaisleveys 177 / 190 cm (11.5 / 500 renk.) Maavara 52 / 57 cm (11.5 / 500 renk.) Kokonaispituus cm Kuormatilanpituus cm Kuorma-ala 1,9 m 2 Kuviorenkaat 11.5/ tai 400/ Hydr. nivelaisa valinnainen Kuormainteline vakio laippa Etusermi vakio Karikat 2 paria vakiona Tukijalat sivulta laskevat Lisävarusteet rungonjatke, valosarja, hydr. nivelaisan sylinteri Kuvan kuormainvaunu erikoisvarustein. Nokka 3061HL Bruttonostomomentti 30 knm Ulottuvuus 6,1 m Kääntömomentti 6,7 knm 775 kg Työpaine 175 bar Nostokyky 4m 590 kg Koura N16 0,16 m 2 Kääntäjä NR3 Venttiilistö 2-vipuinen Lisävarusteet riipukejarru Nokka-kuormaimien nosto voima säilyy korkeallekin nostettaessa. Tämä nopeuttaa työskentelyä, koska suuretkin kuormat nousevat karikoiden yli ja kertanostolla haluttuun paikkaan! Nokka nostaa sen minkä lupaa eikä hyydy kesken noston! Puomistojen takuuturva Nokka-kuormainten puomistot on valmistettu RAEX 650MS OPTIM -hienoraeteräksestä. Rakenteiden hitsausmenetelmissä hyödynnetään suomalaisen kone pajateollisuuden viimeisintä osaamista ja teknologiaa. Tämän vuoksi valmistaja lupaa puomistoille kahden vuoden takuuturvan. Nokka-kuormainten nostokykytaulukot 4372H Arvot ilman kouraa ja kääntäjää 3668H 3367H 1499 kg 1007 kg 802 kg 679 kg 572 kg 460 kg 3 m 1209 kg 822 kg 635 kg 530 kg 430 kg 348 kg 3 m 1164 kg 1799 kg 1178 kg 881 kg 702 kg 562 kg 464 kg 1298 kg 910 kg 698 kg 534 kg 437 kg 322 kg 1210 kg kg 1179 kg 884 kg 713 kg 572 kg 465 kg 1 m kg 912 kg 706 kg 542 kg 434 kg 306 kg 1 m kg 3 m 4 m 5 m 6 m 7 m 0 m 3 m 4 m 5 m 6 m 6,7 m 0 m

5 renkaat 1-palkkirunkoinen etusermi Kantavuus 7 tn Nokka 701 Kantavuus 7000 kg Oma paino 800 kg Runko 1-palkkinen Raideleveys 147 / 150 cm (11.5 / 500 renk.) Kokonaisleveys 177 / 190 cm (11.

7 HK 25L MV 701 Nokka 25L / 701 FOREST LINE Master-sarjan pikkujättiläinen laajakulmanivelellä kuormaimen laippakiinnitys 2-vipuinen mekaanisesti ohjattu venttiilistö ulottuvuus 5,1 m hydrauliset tukijalat vaunussa hydraulinen nivelaisa lisävarusteena 2 paria karikoita vakiona 11.5/ tai lisävarusteena 400/ renkaat 1-palkkirunkoinen etusermi Kantavuus 7 tn Nokka 25L Bruttonostomomentti 25 knm Ulottuvuus 5,1 m Kääntömomentti 6,5 knm 560 kg Työpaine 170 bar Nostokyky 4m 509 kg Koura N16 0,16 m 2 Kääntäjä NR3 Venttiilistö STD mekaaninen 2-vipuohjaus Lisävarusteet riipukejarru L 778 kg 623 kg 488 kg 393 kg 333 kg 3 m 840 kg 567 kg 456 kg 394 kg 3 m 848 kg 643 kg 480 kg 379 kg 311 kg 996 kg 647 kg 509 kg 407 kg 806 kg 633 kg 482 kg 367 kg 293 kg 1 m 970 kg 673 kg 502 kg 348 kg 1 m 3 m 4 m 5 m 6 m 6,6 m 0 m m 4 m 5 m 0 m

5 renkaat 1-palkkirunkoinen etusermi Kantavuus 7 tn Nokka 25L Bruttonostomomentti 25 knm Ulottuvuus 5,1 m Kääntömomentti 6,5 knm 560 kg Työpaine 170 bar Nostokyky 4m 509 kg Koura N16 0,16 m 2

8 Monipuoliset varusteet käyttötarpeen mukaan Laatuventtiilistöt Luotettavat kourankääntäjät Ympäripyörivät kourankääntäjät NR3 NR5 Kääntökulma rajaton rajaton Suurin työpaine 200 bar 200 bar Kierrostilavuus 310 cm cm 3 Vääntömomentti (175 bar) 780 Nm 900 Nm Suurin aksiaalivoima 30 kn 60 kn Suurin sallittu kuorma 2000 kg 4000 kg 16 kg 20 kg Järeät puutavarakourat Mekaanisesti 2-vipuohjattu venttiilistö. Venttiilistö ohjaamossa. STD Sähköinen on/off 2-vipuventtiilistö, jossa hydraulinen jatke ja kouran toiminnot ovat sähköisiä. Venttiilistö ohjaamossa. He Puutavarakourat N16 N20 Sylinterin Ø mm 70/40 80/50 Max. kärkiväli mm Leuan leveys mm Ala m 2 0,16 0,20 Syl. puristusvoima kg Sopivuus kääntäjiin laipalla N16 / NR3 NR3 NR5 NR3 NR5 Kouran lisävarusteet Rehupihdit Sorakahmari 200 l N20 / NR3 or NR5 Erilliskourat lisävarusteena Rehu/lantakoura - leveys 58 cm - max. kärkiväli 150 cm - ala 0,28 m2 Paalikoura - max. kärkiväli 152 cm Jarruriipuke Vähentää kouran ja kääntäjän heiluntaa Lisävaruste Hydraulisesti esiohjattu venttiilistö, jossa kahvat on ohjaamossa. Venttiilistö jää kiinni kuormaimeen. Pikaliitinpaneelilla tai ilman. HR FI Muurame Muurame Tel. Puh (014) Fax Faksi +358 (014) Sähköposti: nokka@nokka.fi nokka@nokka.fi HR-venttiilistön pikaliitinpanelin ansiosta kahvat voidaan jättää pysyvästi ohjaamoon. Studio Woudin Kirjapaino Kari NOKKA MASTER SUOMI 3/2008

2-vipuohjattu venttiilistö. Venttiilistö ohjaamossa. STD Sähköinen on/off 2-vipuventtiilistö, jossa hydraulinen jatke ja kouran toiminnot ovat sähköisiä. Venttiilistö ohjaamossa. He Puutavarakourat N16 N20 Sylinterin Ø mm 70/40 80/50 Max.
