Cibes PARALLEL. * 56 aloitus: 335 ** 56 aloitus: 595

Transkriptio

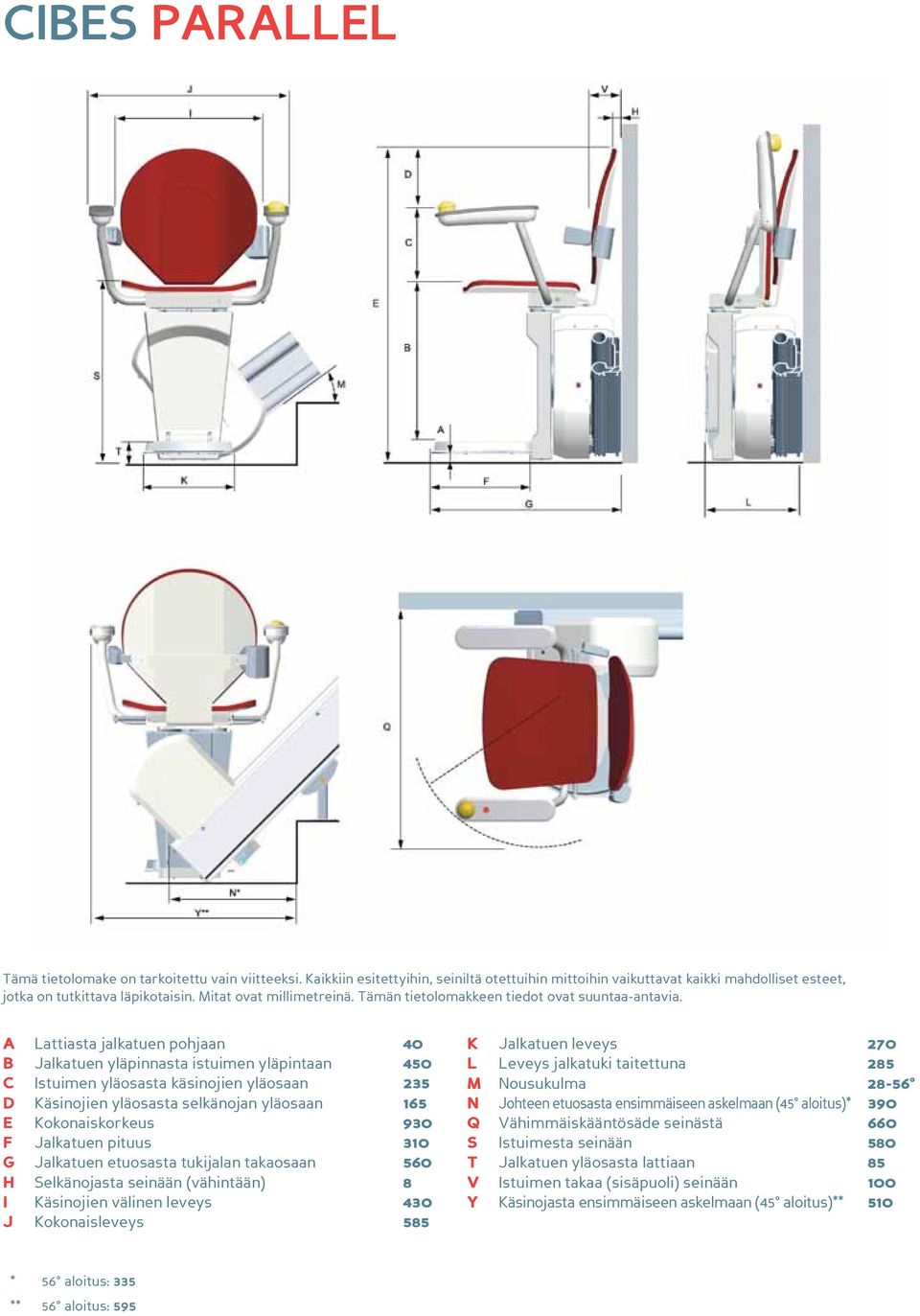

1 Cibes PARALLEL Tämä tietolomake on tarkoitettu vain viitteeksi. Kaikkiin esitettyihin, seiniltä otettuihin mittoihin vaikuttavat kaikki mahdolliset esteet, jotka on tutkittava läpikotaisin. Mitat ovat millimetreinä. Tämän tietolomakkeen tiedot ovat suuntaa-antavia. A Lattiasta jalkatuen pohjaan 40 B Jalkatuen yläpinnasta istuimen yläpintaan 450 C Istuimen yläosasta käsinojien yläosaan 235 D Käsinojien yläosasta selkänojan yläosaan 165 E Kokonaiskorkeus 930 F Jalkatuen pituus 310 G Jalkatuen etuosasta tukijalan takaosaan 560 H Selkänojasta seinään (vähintään) 8 I Käsinojien välinen leveys 430 J Kokonaisleveys 585 K Jalkatuen leveys 270 L Leveys jalkatuki taitettuna 285 M Nousukulma 28-56º N Johteen etuosasta ensimmäiseen askelmaan (45 aloitus)* 390 Q Vähimmäiskääntösäde seinästä 660 S Istuimesta seinään 580 T Jalkatuen yläosasta lattiaan 85 V Istuimen takaa (sisäpuoli) seinään 100 Y Käsinojasta ensimmäiseen askelmaan (45 aloitus)** 510 * 56 aloitus: 335 ** 56 aloitus: 595

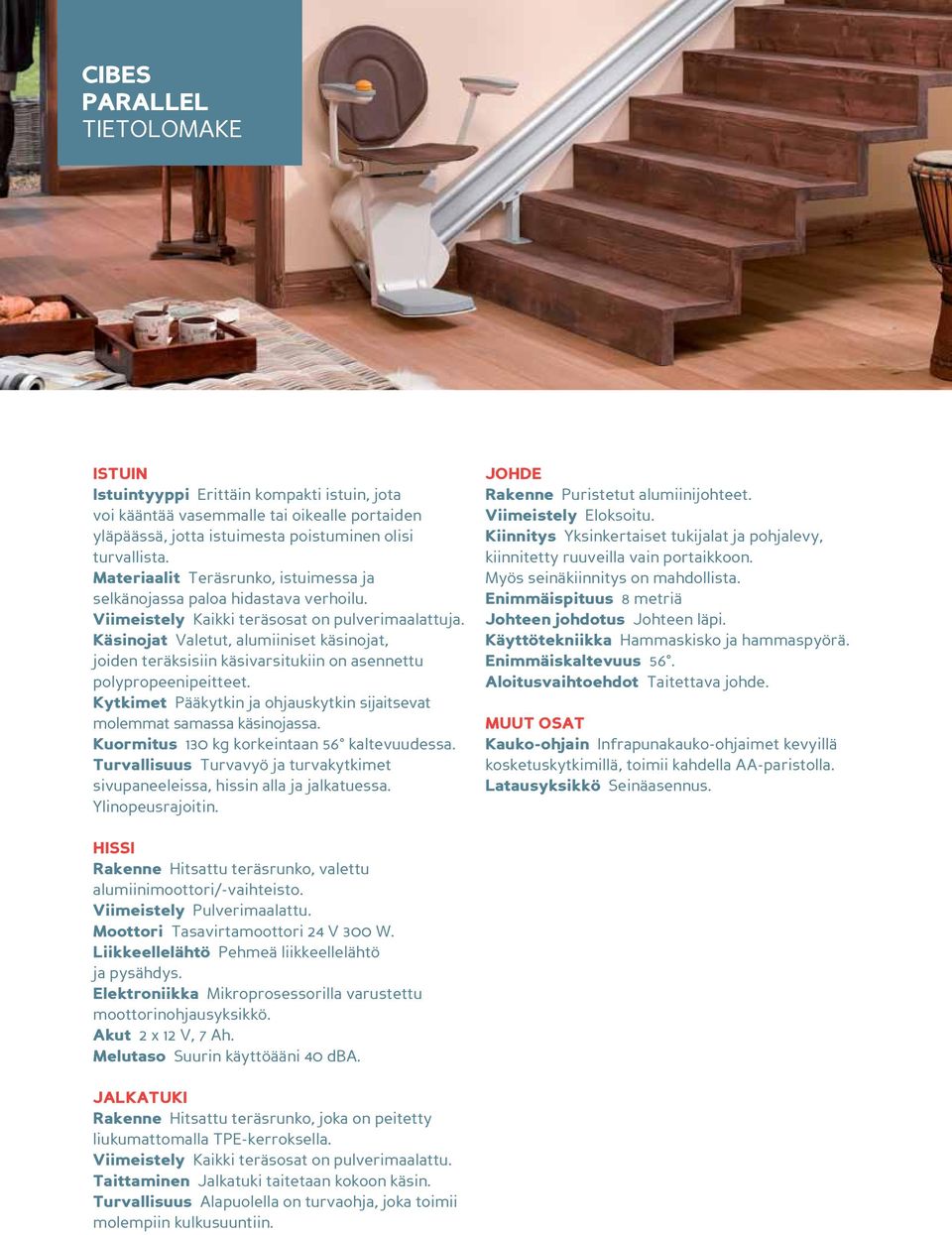

2 CIBES PARALLEL TIETOLOMAKE ISTUIN Istuintyyppi Erittäin kompakti istuin, jota voi kääntää vasemmalle tai oikealle portaiden yläpäässä, jotta istuimesta poistuminen olisi turvallista. Materiaalit Teräsrunko, istuimessa ja selkänojassa paloa hidastava verhoilu. Viimeistely Kaikki teräsosat on pulverimaalattuja. Käsinojat Valetut, alumiiniset käsinojat, joiden teräksisiin käsivarsitukiin on asennettu polypropeenipeitteet. Kytkimet Pääkytkin ja ohjauskytkin sijaitsevat molemmat samassa käsinojassa. Kuormitus 130 kg korkeintaan 56 kaltevuudessa. Turvallisuus Turvavyö ja turvakytkimet sivupaneeleissa, hissin alla ja jalkatuessa. Ylinopeusrajoitin. JOHDE Rakenne Puristetut alumiinijohteet. Viimeistely Eloksoitu. Kiinnitys Yksinkertaiset tukijalat ja pohjalevy, kiinnitetty ruuveilla vain portaikkoon. Myös seinäkiinnitys on mahdollista. Enimmäispituus 8 metriä Johteen johdotus Johteen läpi. Käyttötekniikka Hammaskisko ja hammaspyörä. Enimmäiskaltevuus 56. Aloitusvaihtoehdot Taitettava johde. MUUT OSAT Kauko-ohjain Infrapunakauko-ohjaimet kevyillä kosketuskytkimillä, toimii kahdella AA-paristolla. Latausyksikkö Seinäasennus. HISSI Rakenne Hitsattu teräsrunko, valettu alumiinimoottori/-vaihteisto. Moottori Tasavirtamoottori 24 V 300 W. Liikkeellelähtö Pehmeä liikkeellelähtö ja pysähdys. Elektroniikka Mikroprosessorilla varustettu moottorinohjausyksikkö. Akut 2 x 12 V, 7 Ah. Melutaso Suurin käyttöääni 40 dba. JALKATUKI Rakenne Hitsattu teräsrunko, joka on peitetty liukumattomalla TPE-kerroksella. Taittaminen Jalkatuki taitetaan kokoon käsin. Turvallisuus Alapuolella on turvaohja, joka toimii molempiin kulkusuuntiin.

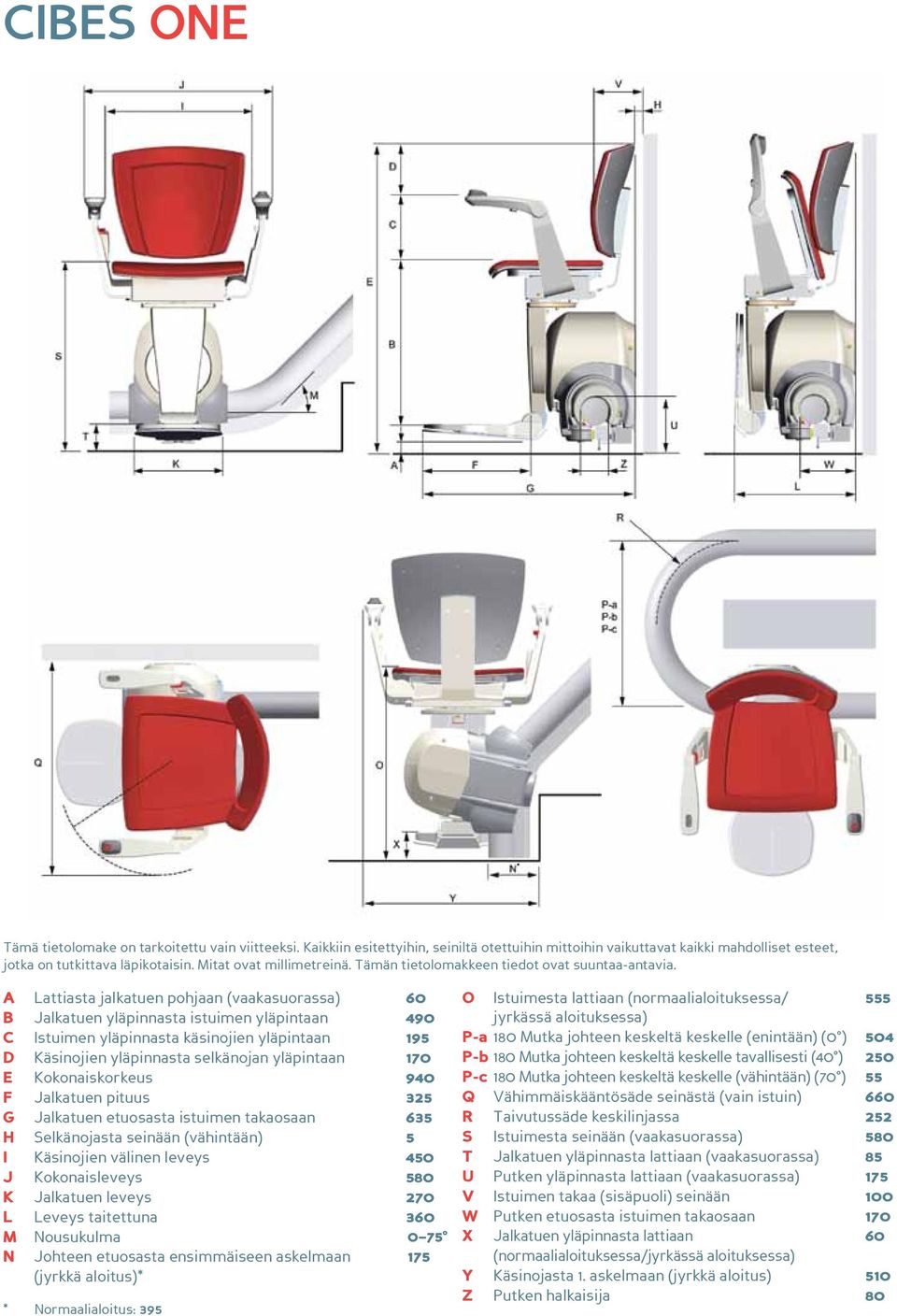

3 Cibes ONE * Tämä tietolomake on tarkoitettu vain viitteeksi. Kaikkiin esitettyihin, seiniltä otettuihin mittoihin vaikuttavat kaikki mahdolliset esteet, jotka on tutkittava läpikotaisin. Mitat ovat millimetreinä. Tämän tietolomakkeen tiedot ovat suuntaa-antavia. A Lattiasta jalkatuen pohjaan (vaakasuorassa) 60 B Jalkatuen yläpinnasta istuimen yläpintaan 490 C Istuimen yläpinnasta käsinojien yläpintaan 195 D Käsinojien yläpinnasta selkänojan yläpintaan 170 E Kokonaiskorkeus 940 F Jalkatuen pituus 325 G Jalkatuen etuosasta istuimen takaosaan 635 H Selkänojasta seinään (vähintään) 5 I Käsinojien välinen leveys 450 J Kokonaisleveys 580 K Jalkatuen leveys 270 L Leveys taitettuna 360 M Nousukulma 0 75º N Johteen etuosasta ensimmäiseen askelmaan 175 (jyrkkä aloitus)* * Normaalialoitus: 395 O I stuimesta lattiaan (normaalialoituksessa/ 555 jyrkässä aloituksessa) P-a 180 Mutka johteen keskeltä keskelle (enintään) (0 ) 504 P-b 180 Mutka johteen keskeltä keskelle tavallisesti (40 ) 250 P-c 180 Mutka johteen keskeltä keskelle (vähintään) (70 ) 55 Q Vähimmäiskääntösäde seinästä (vain istuin) 660 R Taivutussäde keskilinjassa 252 S Istuimesta seinään (vaakasuorassa) 580 T Jalkatuen yläpinnasta lattiaan (vaakasuorassa) 85 U Putken yläpinnasta lattiaan (vaakasuorassa) 175 V Istuimen takaa (sisäpuoli) seinään 100 W Putken etuosasta istuimen takaosaan 170 X Jalkatuen yläpinnasta lattiaan 60 (normaalialoituksessa/jyrkässä aloituksessa) Y Käsinojasta 1. askelmaan (jyrkkä aloitus) 510 Z Putken halkaisija 80

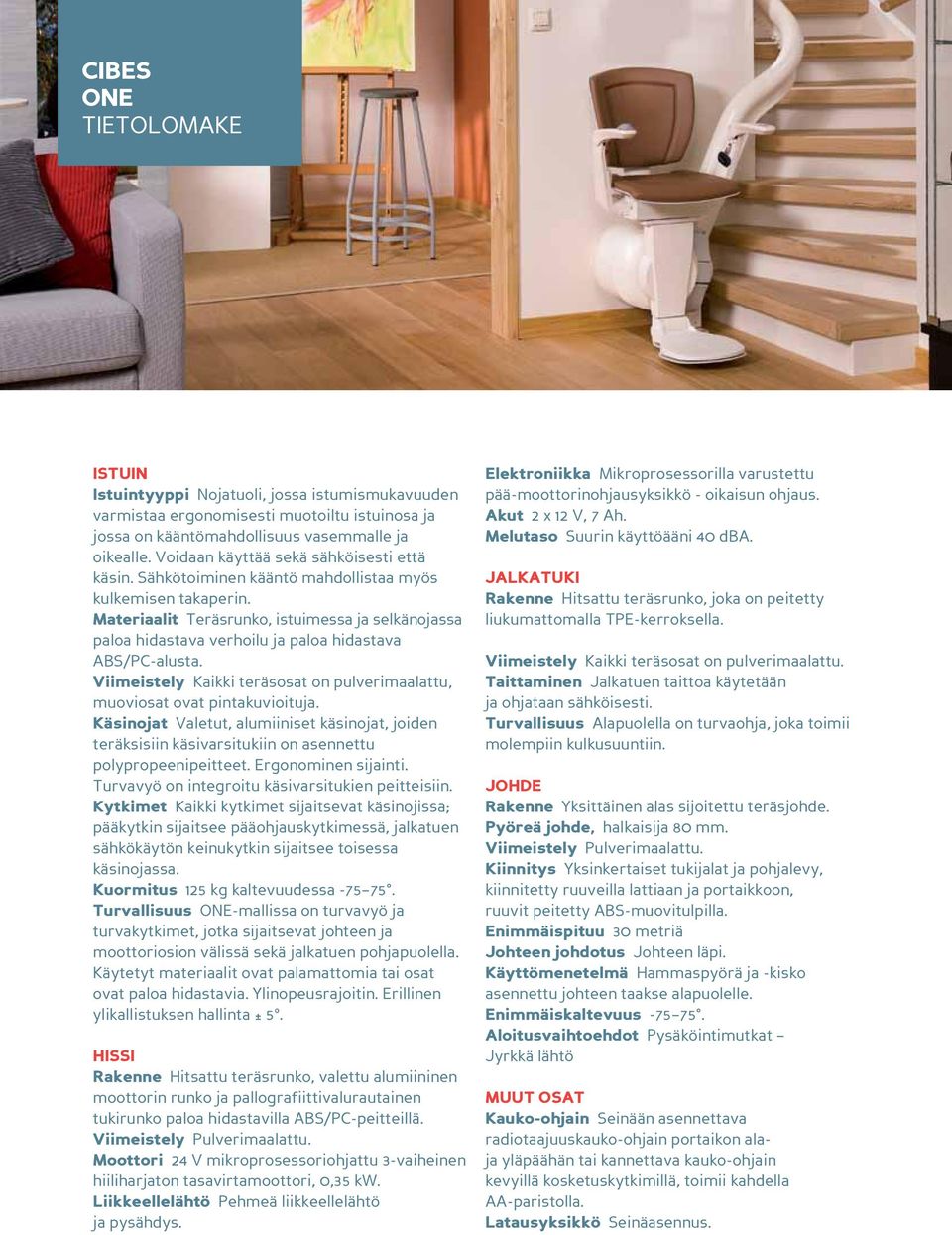

4 CIBES ONE TIETOLOMAKE ISTUIN Istuintyyppi Nojatuoli, jossa istumismukavuuden varmistaa ergonomisesti muotoiltu istuinosa ja jossa on kääntömahdollisuus vasemmalle ja oikealle. Voidaan käyttää sekä sähköisesti että käsin. Sähkötoiminen kääntö mahdollistaa myös kulkemisen takaperin. Materiaalit Teräsrunko, istuimessa ja selkänojassa paloa hidastava verhoilu ja paloa hidastava ABS/PC-alusta. Viimeistely Kaikki teräsosat on pulverimaalattu, muoviosat ovat pintakuvioituja. Käsinojat Valetut, alumiiniset käsinojat, joiden teräksisiin käsivarsitukiin on asennettu polypropeenipeitteet. Ergonominen sijainti. Turvavyö on integroitu käsivarsitukien peitteisiin. Kytkimet Kaikki kytkimet sijaitsevat käsinojissa; pääkytkin sijaitsee pääohjauskytkimessä, jalkatuen sähkökäytön keinukytkin sijaitsee toisessa käsinojassa. Kuormitus 125 kg kaltevuudessa Turvallisuus ONE-mallissa on turvavyö ja turvakytkimet, jotka sijaitsevat johteen ja moottoriosion välissä sekä jalkatuen pohjapuolella. Käytetyt materiaalit ovat palamattomia tai osat ovat paloa hidastavia. Ylinopeusrajoitin. Erillinen ylikallistuksen hallinta ± 5º. HISSI Rakenne Hitsattu teräsrunko, valettu alumiininen moottorin runko ja pallografiittivalurautainen tukirunko paloa hidastavilla ABS/PC-peitteillä. Moottori 24 V mikroprosessoriohjattu 3-vaiheinen hiiliharjaton tasavirtamoottori, 0,35 kw. Liikkeellelähtö Pehmeä liikkeellelähtö ja pysähdys. Elektroniikka Mikroprosessorilla varustettu pää-moottorinohjausyksikkö - oikaisun ohjaus. Akut 2 x 12 V, 7 Ah. Melutaso Suurin käyttöääni 40 dba. JALKATUKI Rakenne Hitsattu teräsrunko, joka on peitetty liukumattomalla TPE-kerroksella. Taittaminen Jalkatuen taittoa käytetään ja ohjataan sähköisesti. Turvallisuus Alapuolella on turvaohja, joka toimii molempiin kulkusuuntiin. JOHDE Rakenne Yksittäinen alas sijoitettu teräsjohde. Pyöreä johde, halkaisija 80 mm. Kiinnitys Yksinkertaiset tukijalat ja pohjalevy, kiinnitetty ruuveilla lattiaan ja portaikkoon, ruuvit peitetty ABS-muovitulpilla. Enimmäispituu 30 metriä Johteen johdotus Johteen läpi. Käyttömenetelmä Hammaspyörä ja -kisko asennettu johteen taakse alapuolelle. Enimmäiskaltevuus Aloitusvaihtoehdot Pysäköintimutkat Jyrkkä lähtö MUUT OSAT Kauko-ohjain Seinään asennettava radiotaajuuskauko-ohjain portaikon alaja yläpäähän tai kannettava kauko-ohjain kevyillä kosketuskytkimillä, toimii kahdella AA-paristolla. Latausyksikkö Seinäasennus.

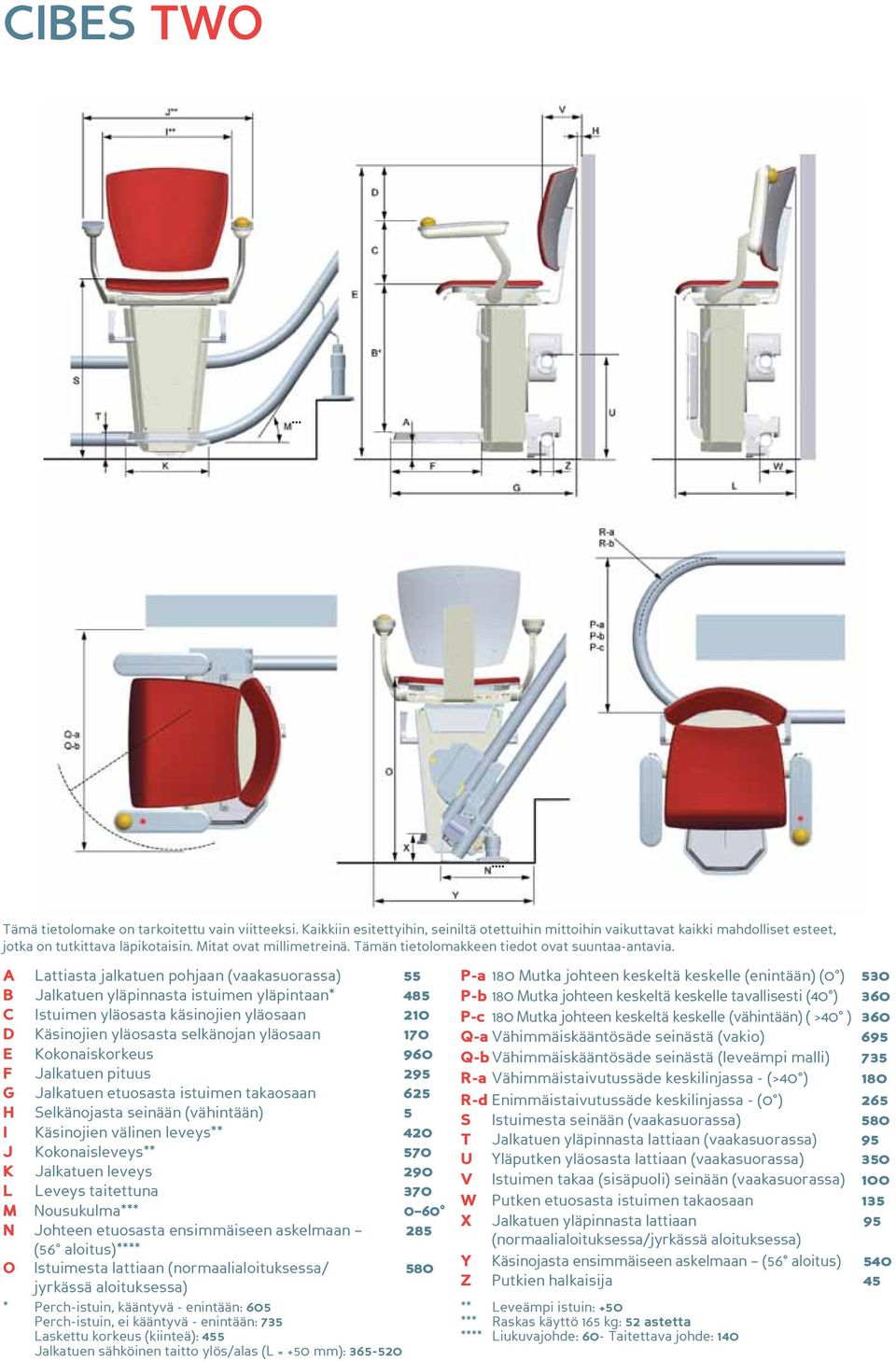

5 Cibes TWO *** **** Tämä tietolomake on tarkoitettu vain viitteeksi. Kaikkiin esitettyihin, seiniltä otettuihin mittoihin vaikuttavat kaikki mahdolliset esteet, jotka on tutkittava läpikotaisin. Mitat ovat millimetreinä. Tämän tietolomakkeen tiedot ovat suuntaa-antavia. A Lattiasta jalkatuen pohjaan (vaakasuorassa) 55 B Jalkatuen yläpinnasta istuimen yläpintaan* 485 C Istuimen yläosasta käsinojien yläosaan 210 D Käsinojien yläosasta selkänojan yläosaan 170 E Kokonaiskorkeus 960 F Jalkatuen pituus 295 G Jalkatuen etuosasta istuimen takaosaan 625 H Selkänojasta seinään (vähintään) 5 I Käsinojien välinen leveys** 420 J Kokonaisleveys** 570 K Jalkatuen leveys 290 L Leveys taitettuna 370 M Nousukulma*** 0 60º N Johteen etuosasta ensimmäiseen askelmaan 285 (56 aloitus)**** O Istuimesta lattiaan (normaalialoituksessa/ 580 jyrkässä aloituksessa) * Perch-istuin, kääntyvä - enintään: 605 Perch-istuin, ei kääntyvä - enintään: 735 Laskettu korkeus (kiinteä): 455 Jalkatuen sähköinen taitto ylös/alas (L = +50 mm): P-a 180 Mutka johteen keskeltä keskelle (enintään) (0 ) 530 P-b 180 Mutka johteen keskeltä keskelle tavallisesti (40 ) 360 P-c 180 Mutka johteen keskeltä keskelle (vähintään) ( >40 ) 360 Q-a Vähimmäiskääntösäde seinästä (vakio) 695 Q-b Vähimmäiskääntösäde seinästä (leveämpi malli) 735 R-a Vähimmäistaivutussäde keskilinjassa - (>40 ) 180 R-d Enimmäistaivutussäde keskilinjassa - (0 ) 265 S Istuimesta seinään (vaakasuorassa) 580 T Jalkatuen yläpinnasta lattiaan (vaakasuorassa) 95 U Yläputken yläosasta lattiaan (vaakasuorassa) 350 V Istuimen takaa (sisäpuoli) seinään (vaakasuorassa) 100 W Putken etuosasta istuimen takaosaan 135 X Jalkatuen yläpinnasta lattiaan 95 (normaalialoituksessa/jyrkässä aloituksessa) Y Käsinojasta ensimmäiseen askelmaan (56 aloitus) 540 Z Putkien halkaisija 45 ** Leveämpi istuin: +50 *** Raskas käyttö 165 kg: 52 astetta **** Liukuvajohde: 60- Taitettava johde: 140

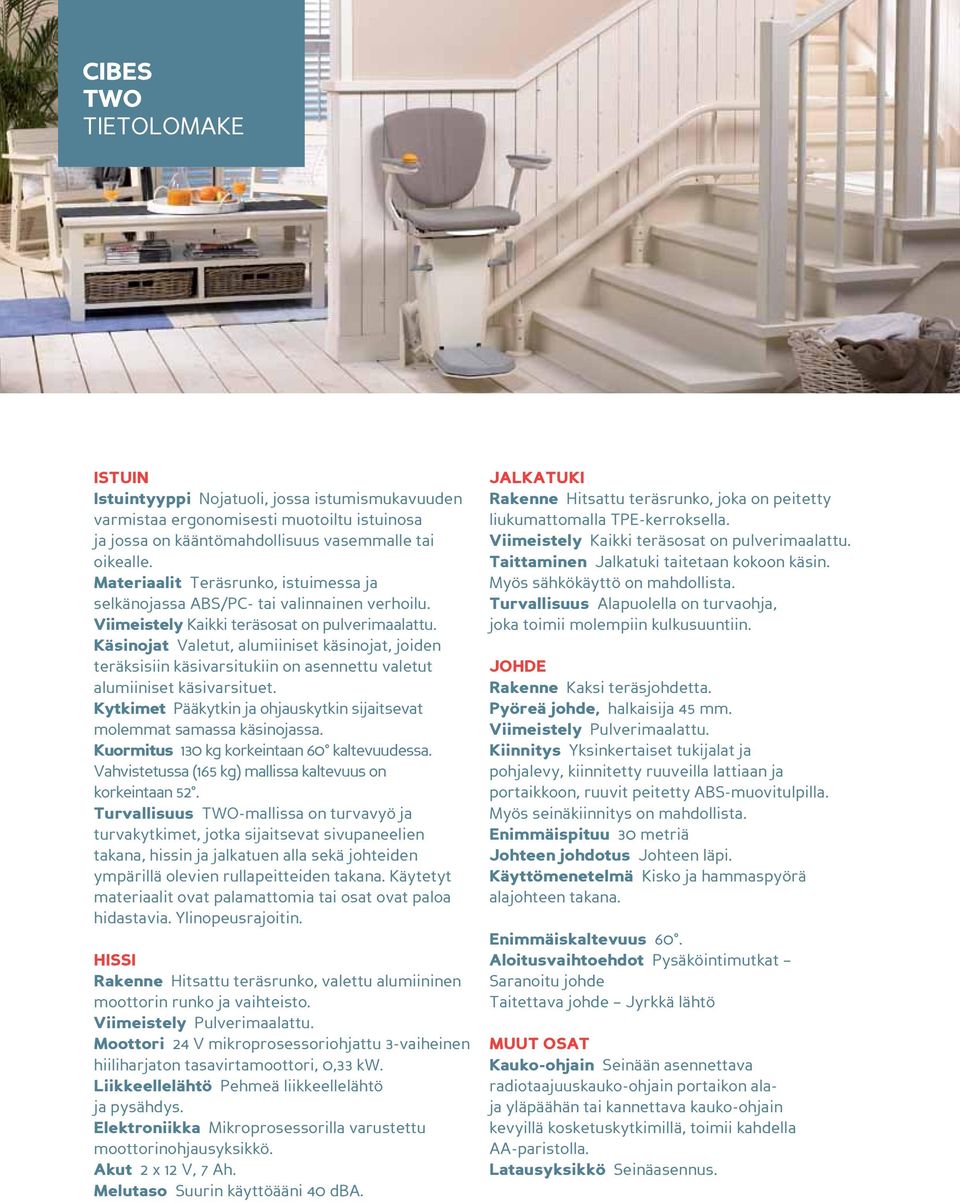

6 CIBES TWO TIETOLOMAKE ISTUIN Istuintyyppi Nojatuoli, jossa istumismukavuuden varmistaa ergonomisesti muotoiltu istuinosa ja jossa on kääntömahdollisuus vasemmalle tai oikealle. Materiaalit Teräsrunko, istuimessa ja selkänojassa ABS/PC- tai valinnainen verhoilu. Käsinojat Valetut, alumiiniset käsinojat, joiden teräksisiin käsivarsitukiin on asennettu valetut alumiiniset käsivarsituet. Kytkimet Pääkytkin ja ohjauskytkin sijaitsevat molemmat samassa käsinojassa. Kuormitus 130 kg korkeintaan 60 kaltevuudessa. Vahvistetussa (165 kg) mallissa kaltevuus on korkeintaan 52. Turvallisuus TWO-mallissa on turvavyö ja turvakytkimet, jotka sijaitsevat sivupaneelien takana, hissin ja jalkatuen alla sekä johteiden ympärillä olevien rullapeitteiden takana. Käytetyt materiaalit ovat palamattomia tai osat ovat paloa hidastavia. Ylinopeusrajoitin. HISSI Rakenne Hitsattu teräsrunko, valettu alumiininen moottorin runko ja vaihteisto. Moottori 24 V mikroprosessoriohjattu 3-vaiheinen hiiliharjaton tasavirtamoottori, 0,33 kw. Liikkeellelähtö Pehmeä liikkeellelähtö ja pysähdys. Elektroniikka Mikroprosessorilla varustettu moottorinohjausyksikkö. Akut 2 x 12 V, 7 Ah. Melutaso Suurin käyttöääni 40 dba. JALKATUKI Rakenne Hitsattu teräsrunko, joka on peitetty liukumattomalla TPE-kerroksella. Taittaminen Jalkatuki taitetaan kokoon käsin. Myös sähkökäyttö on mahdollista. Turvallisuus Alapuolella on turvaohja, joka toimii molempiin kulkusuuntiin. JOHDE Rakenne Kaksi teräsjohdetta. Pyöreä johde, halkaisija 45 mm. Kiinnitys Yksinkertaiset tukijalat ja pohjalevy, kiinnitetty ruuveilla lattiaan ja portaikkoon, ruuvit peitetty ABS-muovitulpilla. Myös seinäkiinnitys on mahdollista. Enimmäispituu 30 metriä Johteen johdotus Johteen läpi. Käyttömenetelmä Kisko ja hammaspyörä alajohteen takana. Enimmäiskaltevuus 60. Aloitusvaihtoehdot Pysäköintimutkat Saranoitu johde Taitettava johde Jyrkkä lähtö MUUT OSAT Kauko-ohjain Seinään asennettava radiotaajuuskauko-ohjain portaikon alaja yläpäähän tai kannettava kauko-ohjain kevyillä kosketuskytkimillä, toimii kahdella AA-paristolla. Latausyksikkö Seinäasennus.
