1 Asennusopas WiFi-kantaman laajennin N600 Malli WN2500RP

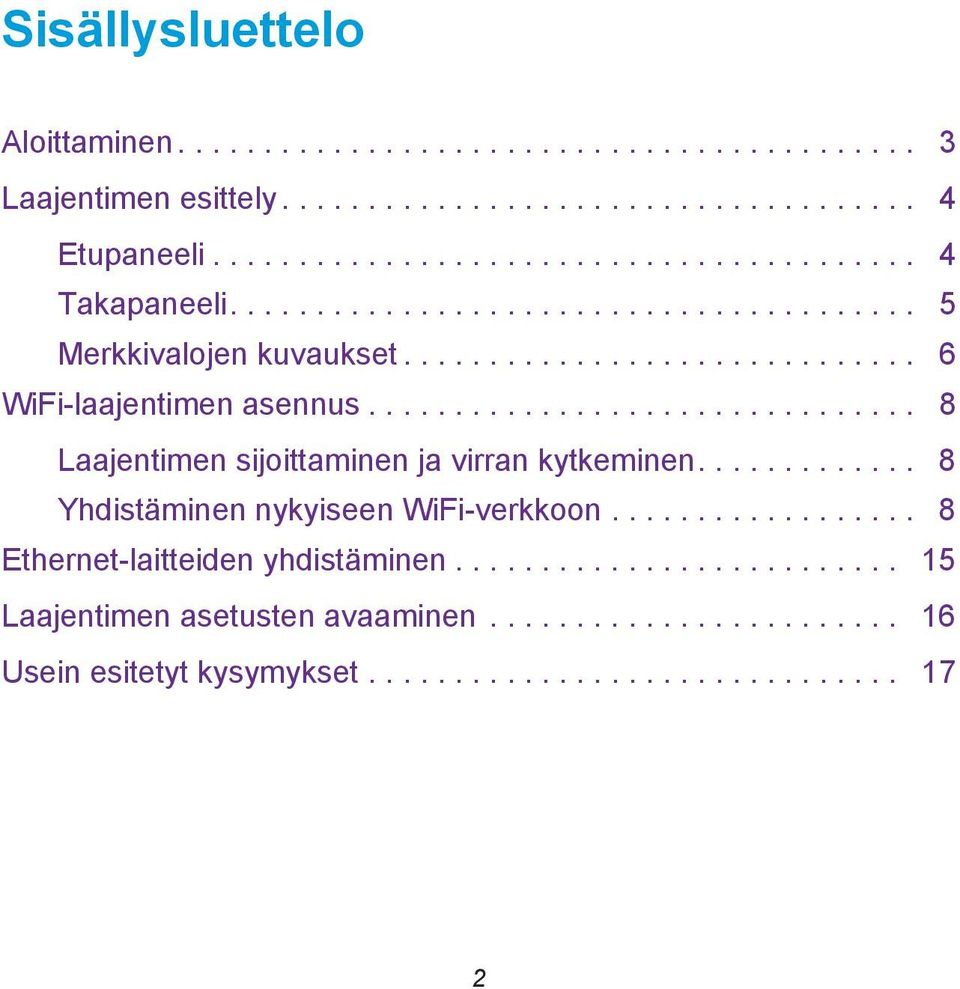

2 Sisällysluettelo Aloittaminen Laajentimen esittely Etupaneeli Takapaneeli Merkkivalojen kuvaukset WiFi-laajentimen asennus Laajentimen sijoittaminen ja virran kytkeminen Yhdistäminen nykyiseen WiFi-verkkoon Ethernet-laitteiden yhdistäminen Laajentimen asetusten avaaminen Usein esitetyt kysymykset

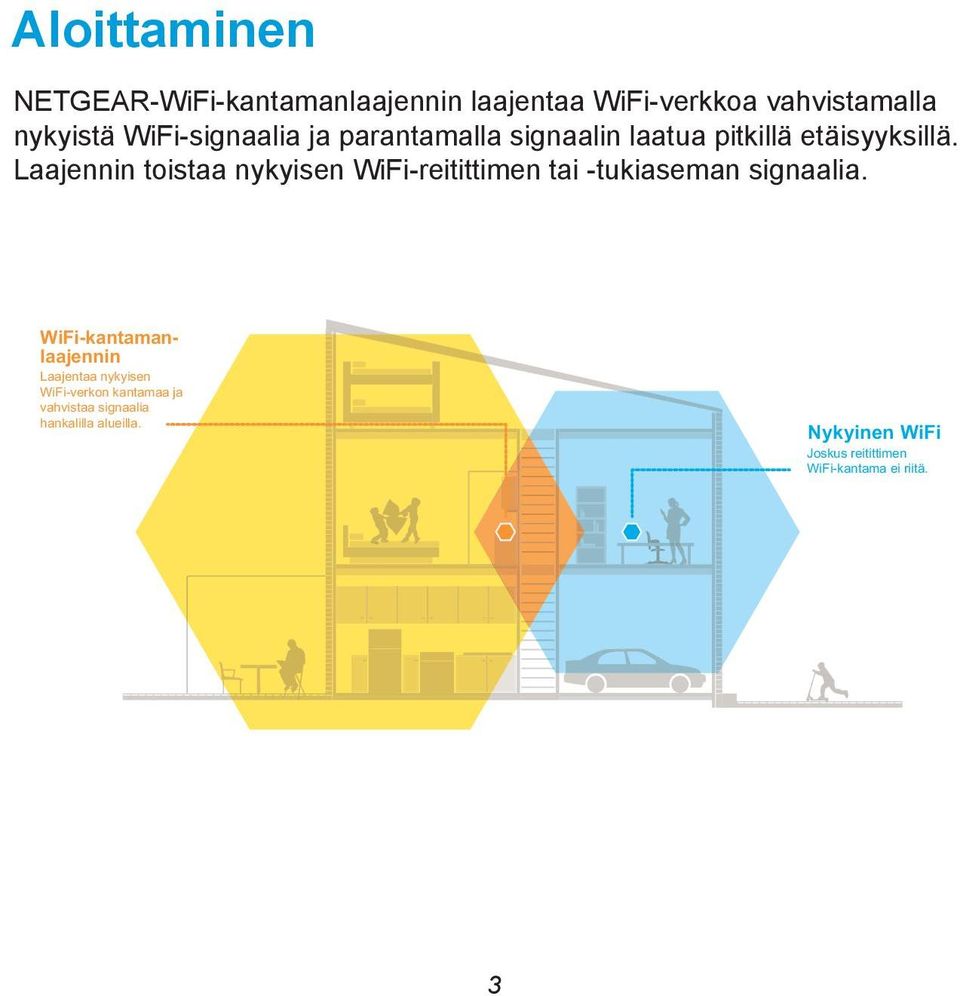

3 Aloittaminen NETGEAR-WiFi-kantamanlaajennin laajentaa WiFi-verkkoa vahvistamalla nykyistä WiFi-signaalia ja parantamalla signaalin laatua pitkillä etäisyyksillä. Laajennin toistaa nykyisen WiFi-reitittimen tai -tukiaseman signaalia. WiFi-kantamanlaajennin Laajentaa nykyisen WiFi-verkon kantamaa ja vahvistaa signaalia hankalilla alueilla. Nykyinen WiFi Joskus reitittimen WiFi-kantama ei riitä. 3

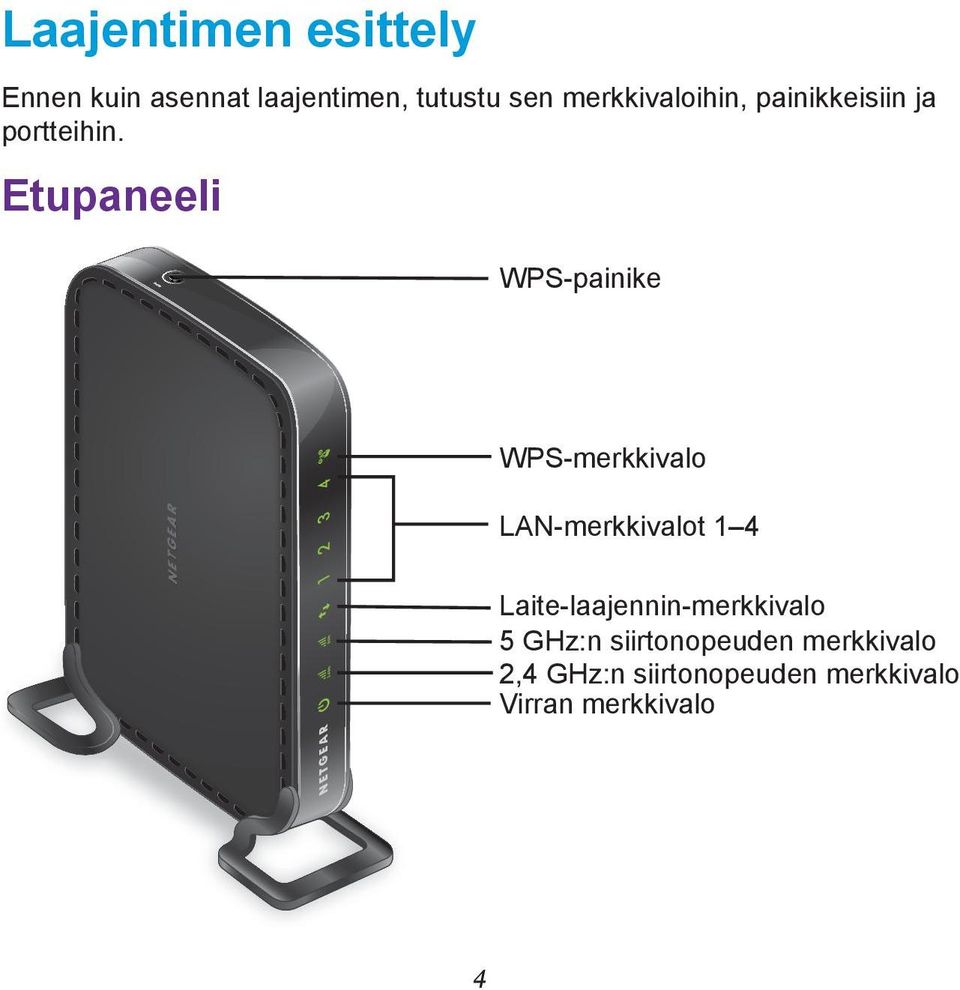

4 Laajentimen esittely Ennen kuin asennat laajentimen, tutustu sen merkkivaloihin, painikkeisiin ja portteihin. Etupaneeli WPS-painike WPS-merkkivalo LAN-merkkivalot 1 4 Laite-laajennin-merkkivalo 5 GHz:n siirtonopeuden merkkivalo 2,4 GHz:n siirtonopeuden merkkivalo Virran merkkivalo 4

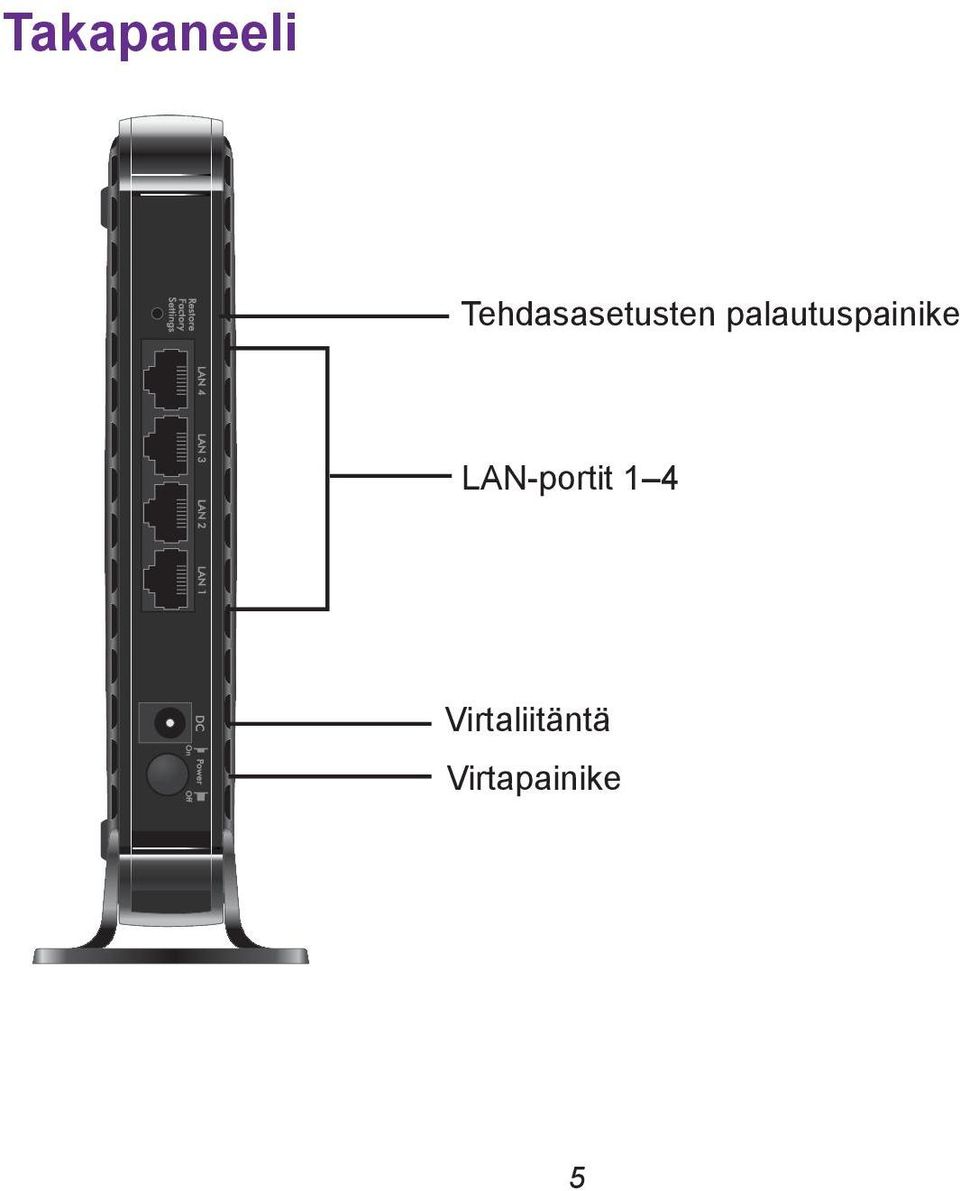

5 Takapaneeli Tehdasasetusten palautuspainike LAN-portit 1 4 Virtaliitäntä Virtapainike 5

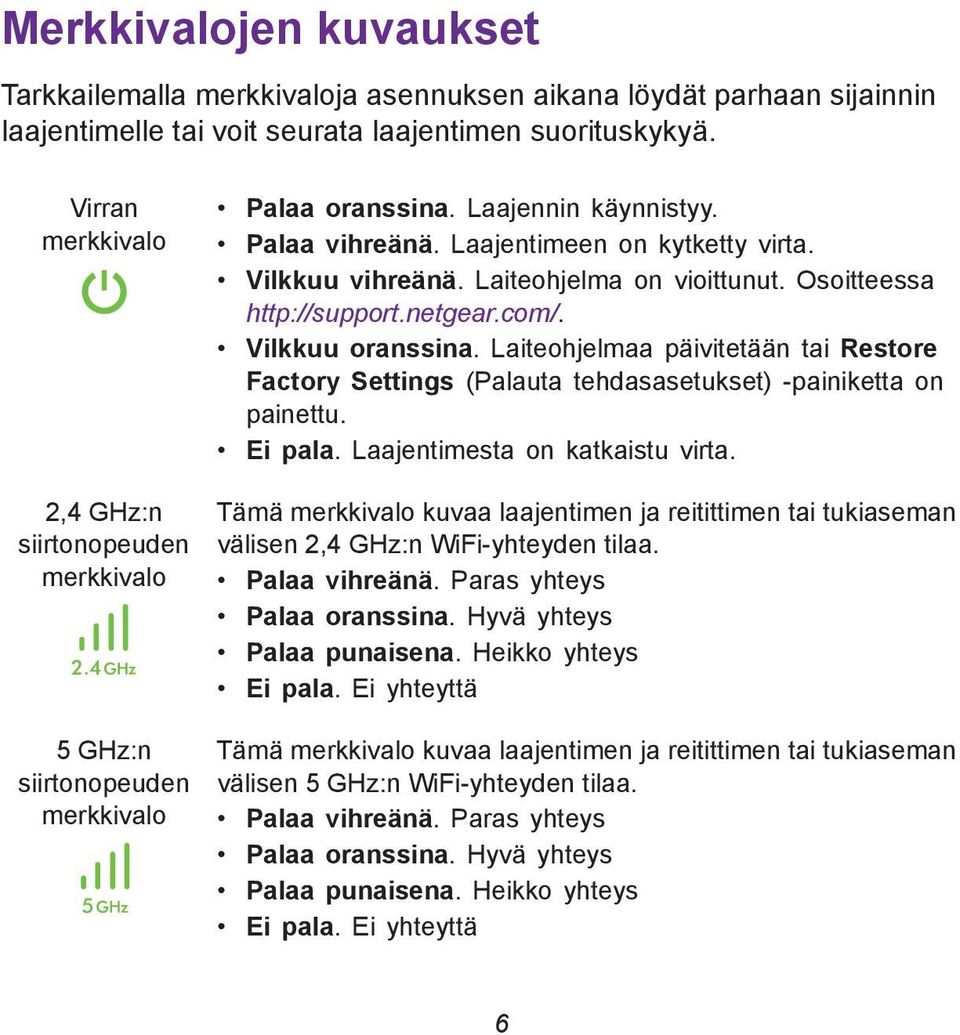

6 Merkkivalojen kuvaukset Tarkkailemalla merkkivaloja asennuksen aikana löydät parhaan sijainnin laajentimelle tai voit seurata laajentimen suorituskykyä. Virran merkkivalo 2,4 GHz:n siirtonopeuden merkkivalo 5 GHz:n siirtonopeuden merkkivalo Palaa oranssina. Laajennin käynnistyy. Palaa vihreänä. Laajentimeen on kytketty virta. Vilkkuu vihreänä. Laiteohjelma on vioittunut. Osoitteessa Vilkkuu oranssina. Laiteohjelmaa päivitetään tai Restore Factory Settings (Palauta tehdasasetukset) -painiketta on painettu. Ei pala. Laajentimesta on katkaistu virta. Tämä merkkivalo kuvaa laajentimen ja reitittimen tai tukiaseman välisen 2,4 GHz:n WiFi-yhteyden tilaa. Palaa vihreänä. Paras yhteys Palaa oranssina. Hyvä yhteys Palaa punaisena. Heikko yhteys Ei pala. Ei yhteyttä Tämä merkkivalo kuvaa laajentimen ja reitittimen tai tukiaseman välisen 5 GHz:n WiFi-yhteyden tilaa. Palaa vihreänä. Paras yhteys Palaa oranssina. Hyvä yhteys Palaa punaisena. Heikko yhteys Ei pala. Ei yhteyttä 6

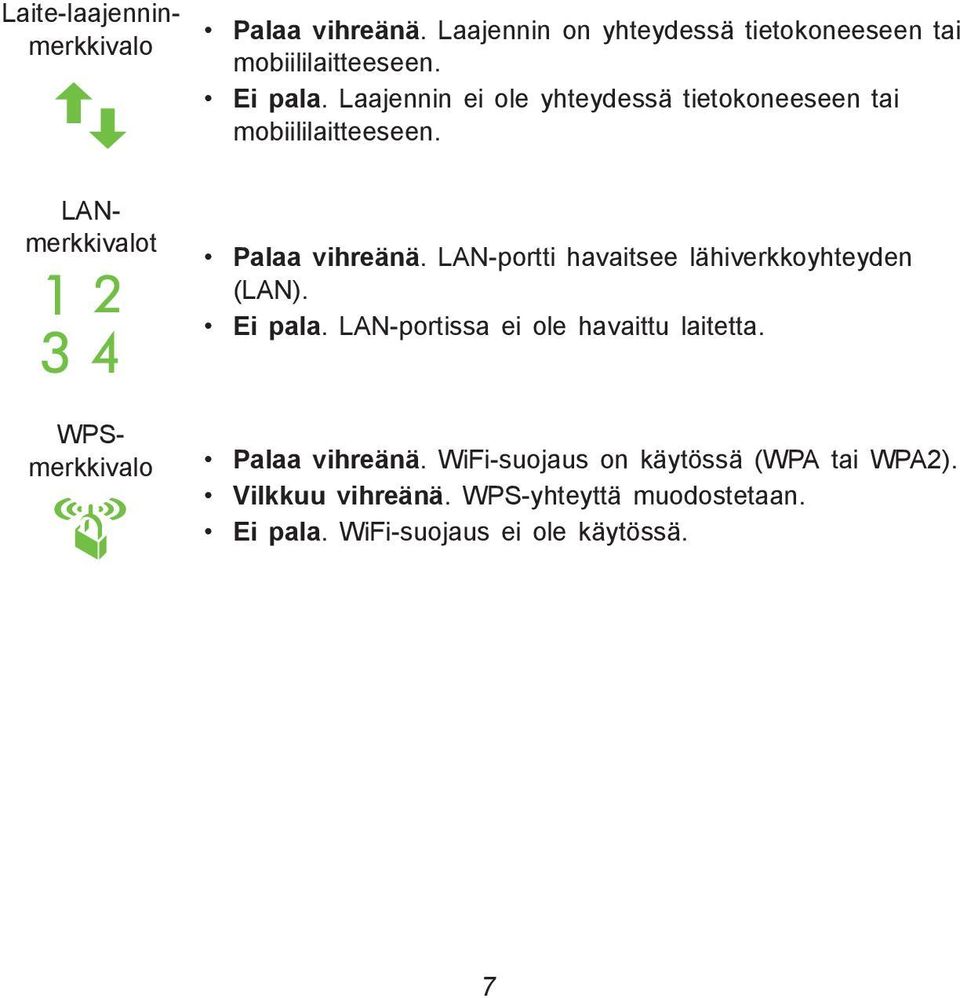

7 Palaa vihreänä. Laajennin on yhteydessä tietokoneeseen tai mobiililaitteeseen. Ei pala. Laajennin ei ole yhteydessä tietokoneeseen tai mobiililaitteeseen. Palaa vihreänä. LAN-portti havaitsee lähiverkkoyhteyden (LAN). Ei pala. LAN-portissa ei ole havaittu laitetta. Laite-laajenninmerkkivalo LANmerkkivalot WPSmerkkivalo Palaa vihreänä. WiFi-suojaus on käytössä (WPA tai WPA2). Vilkkuu vihreänä. WPS-yhteyttä muodostetaan. Ei pala. WiFi-suojaus ei ole käytössä. 7

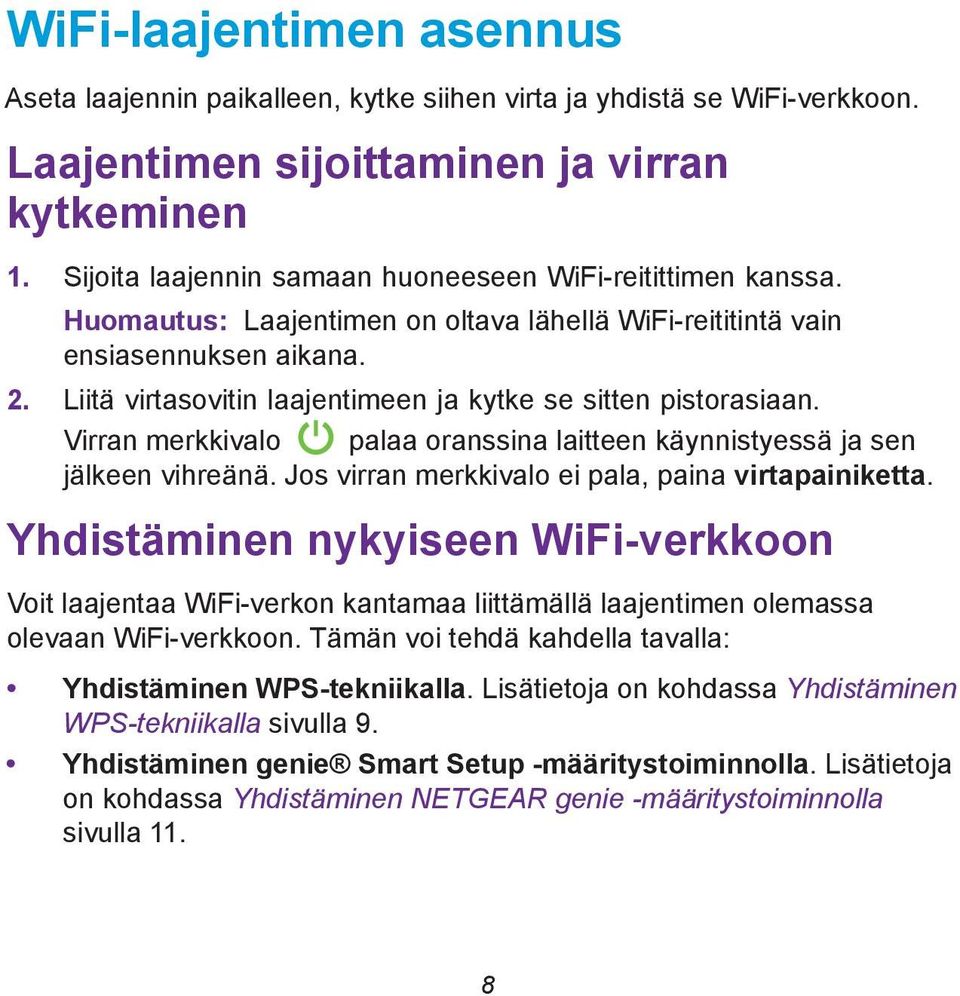

8 WiFi-laajentimen asennus Aseta laajennin paikalleen, kytke siihen virta ja yhdistä se WiFi-verkkoon. Laajentimen sijoittaminen ja virran kytkeminen 1. Sijoita laajennin samaan huoneeseen WiFi-reitittimen kanssa. Huomautus: Laajentimen on oltava lähellä WiFi-reititintä vain ensiasennuksen aikana. 2. Liitä virtasovitin laajentimeen ja kytke se sitten pistorasiaan. Virran merkkivalo palaa oranssina laitteen käynnistyessä ja sen jälkeen vihreänä. Jos virran merkkivalo ei pala, paina virtapainiketta. Yhdistäminen nykyiseen WiFi-verkkoon Voit laajentaa WiFi-verkon kantamaa liittämällä laajentimen olemassa olevaan WiFi-verkkoon. Tämän voi tehdä kahdella tavalla: Yhdistäminen WPS-tekniikalla. Lisätietoja on kohdassa Yhdistäminen WPS-tekniikalla sivulla 9. Yhdistäminen genie Smart Setup -määritystoiminnolla. Lisätietoja on kohdassa Yhdistäminen NETGEAR genie -määritystoiminnolla sivulla 11. 8

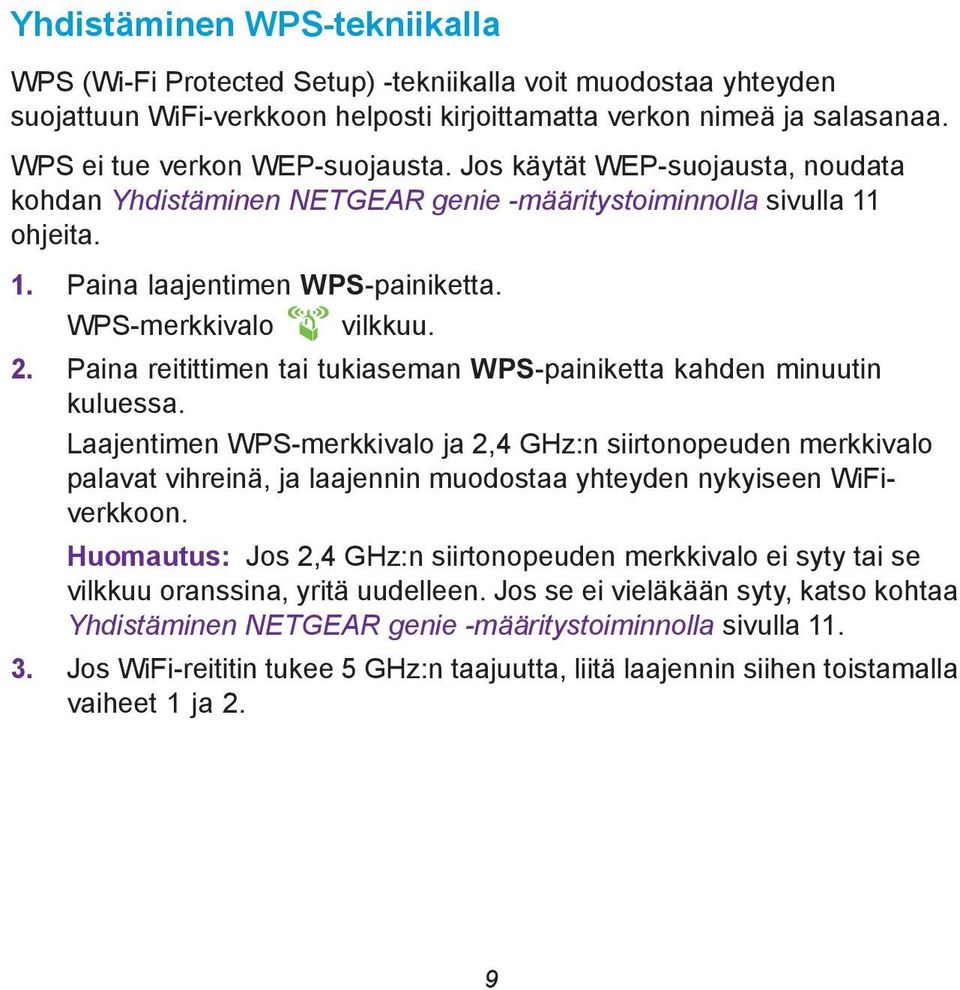

9 Yhdistäminen WPS-tekniikalla WPS (Wi-Fi Protected Setup) -tekniikalla voit muodostaa yhteyden suojattuun WiFi-verkkoon helposti kirjoittamatta verkon nimeä ja salasanaa. WPS ei tue verkon WEP-suojausta. Jos käytät WEP-suojausta, noudata kohdan Yhdistäminen NETGEAR genie -määritystoiminnolla sivulla 11 ohjeita. 1. Paina laajentimen WPS-painiketta. WPS-merkkivalo vilkkuu. 2. Paina reitittimen tai tukiaseman WPS-painiketta kahden minuutin kuluessa. Laajentimen WPS-merkkivalo ja 2,4 GHz:n siirtonopeuden merkkivalo palavat vihreinä, ja laajennin muodostaa yhteyden nykyiseen WiFiverkkoon. Huomautus: Jos 2,4 GHz:n siirtonopeuden merkkivalo ei syty tai se vilkkuu oranssina, yritä uudelleen. Jos se ei vieläkään syty, katso kohtaa Yhdistäminen NETGEAR genie -määritystoiminnolla sivulla Jos WiFi-reititin tukee 5 GHz:n taajuutta, liitä laajennin siihen toistamalla vaiheet 1 ja 2. 9

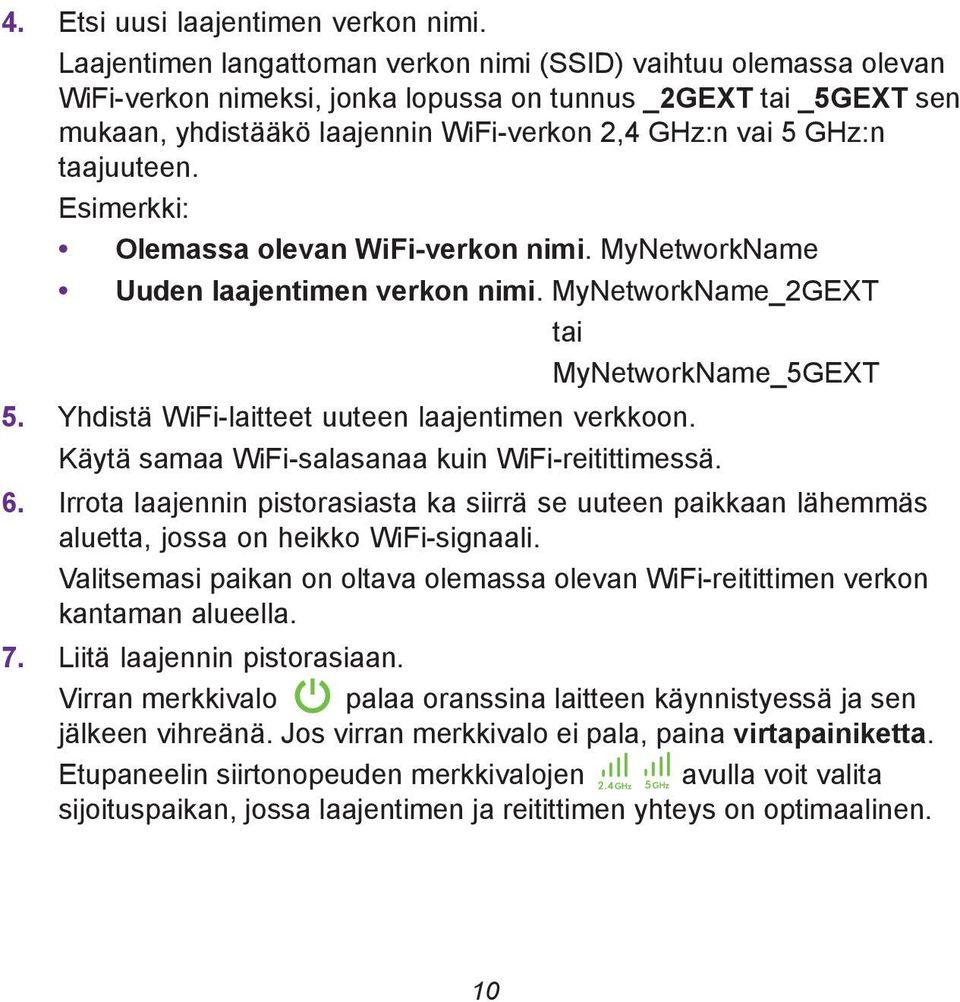

10 4. Etsi uusi laajentimen verkon nimi. Laajentimen langattoman verkon nimi (SSID) vaihtuu olemassa olevan WiFi-verkon nimeksi, jonka lopussa on tunnus _2GEXT tai _5GEXT sen mukaan, yhdistääkö laajennin WiFi-verkon 2,4 GHz:n vai 5 GHz:n taajuuteen. Esimerkki: Olemassa olevan WiFi-verkon nimi. MyNetworkName Uuden laajentimen verkon nimi. MyNetworkName_2GEXT tai MyNetworkName_5GEXT 5. Yhdistä WiFi-laitteet uuteen laajentimen verkkoon. Käytä samaa WiFi-salasanaa kuin WiFi-reitittimessä. 6. Irrota laajennin pistorasiasta ka siirrä se uuteen paikkaan lähemmäs aluetta, jossa on heikko WiFi-signaali. Valitsemasi paikan on oltava olemassa olevan WiFi-reitittimen verkon kantaman alueella. 7. Liitä laajennin pistorasiaan. Virran merkkivalo palaa oranssina laitteen käynnistyessä ja sen jälkeen vihreänä. Jos virran merkkivalo ei pala, paina virtapainiketta. Etupaneelin siirtonopeuden merkkivalojen avulla voit valita sijoituspaikan, jossa laajentimen ja reitittimen yhteys on optimaalinen. 10

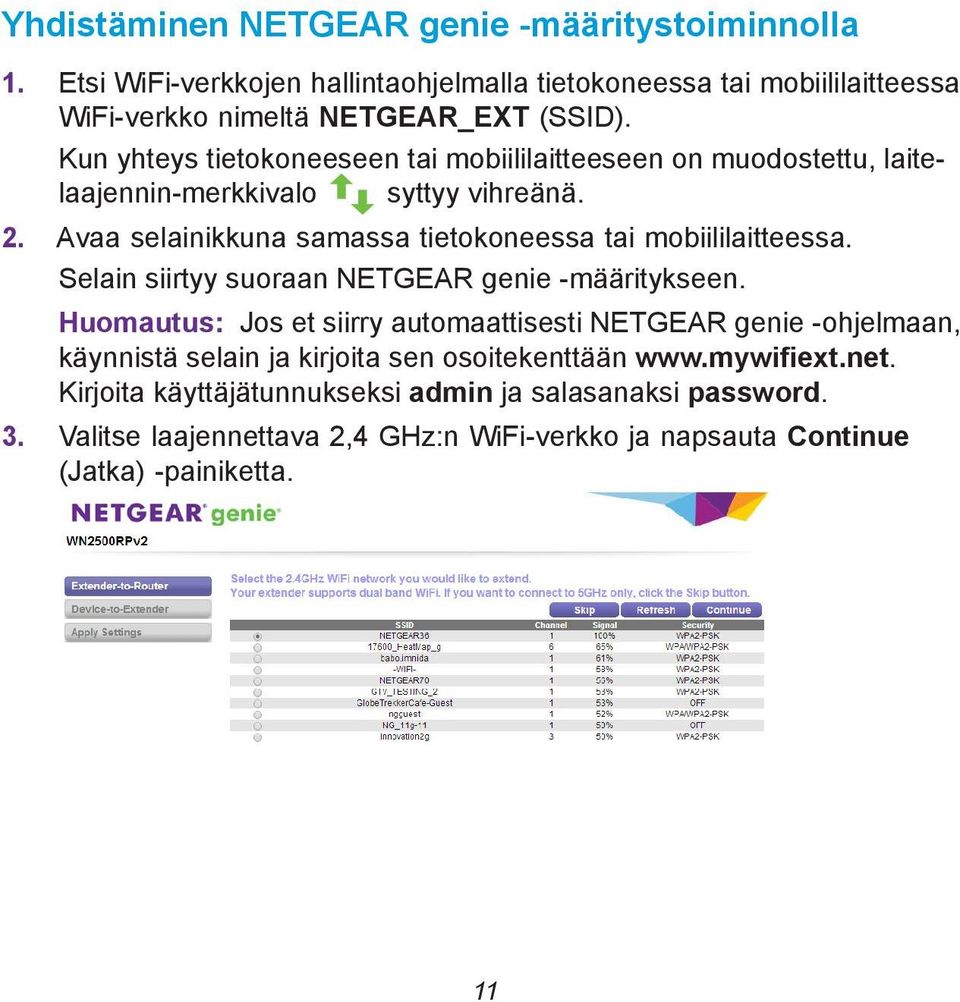

11 Yhdistäminen NETGEAR genie -määritystoiminnolla 1. Etsi WiFi-verkkojen hallintaohjelmalla tietokoneessa tai mobiililaitteessa WiFi-verkko nimeltä NETGEAR_EXT (SSID). Kun yhteys tietokoneeseen tai mobiililaitteeseen on muodostettu, laitelaajennin-merkkivalo syttyy vihreänä. 2. Avaa selainikkuna samassa tietokoneessa tai mobiililaitteessa. Selain siirtyy suoraan NETGEAR genie -määritykseen. Huomautus: Jos et siirry automaattisesti NETGEAR genie -ohjelmaan, käynnistä selain ja kirjoita sen osoitekenttään Kirjoita käyttäjätunnukseksi admin ja salasanaksi password. 3. Valitse laajennettava 2,4 GHz:n WiFi-verkko ja napsauta Continue (Jatka) -painiketta. 11

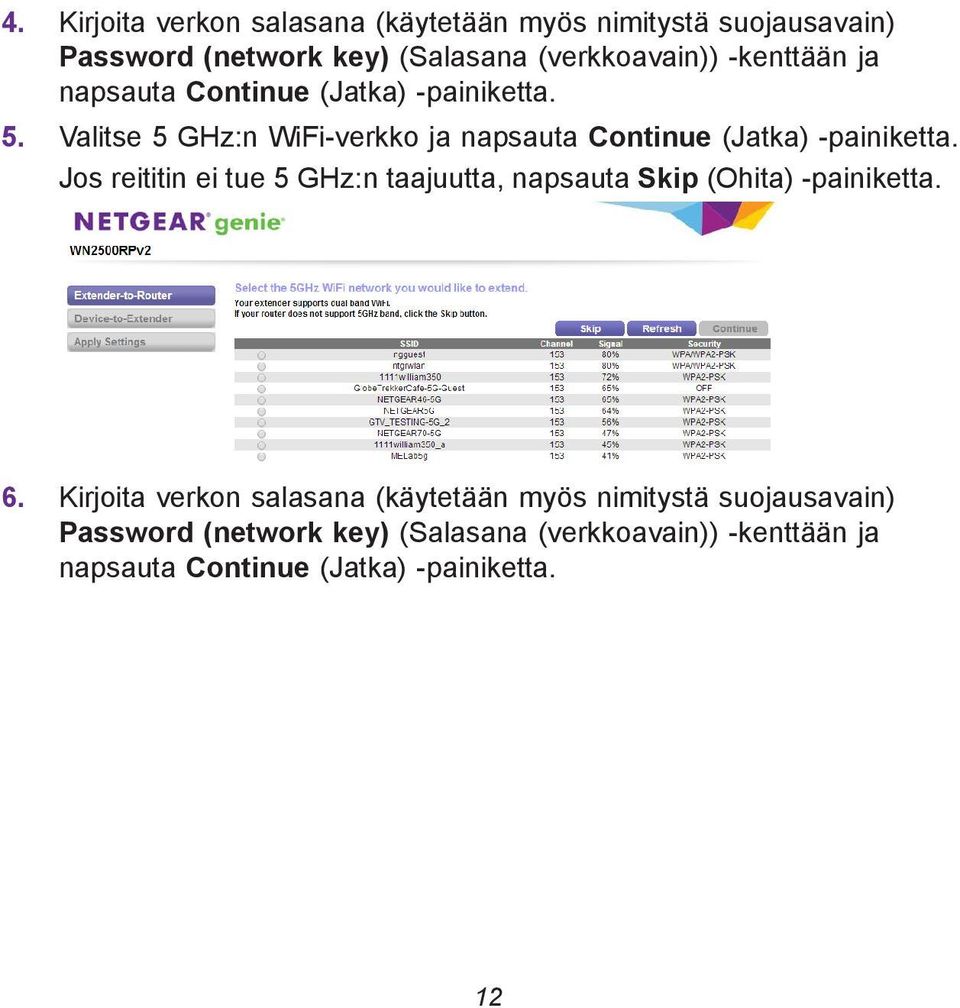

12 4. Kirjoita verkon salasana (käytetään myös nimitystä suojausavain) Password (network key) (Salasana (verkkoavain)) -kenttään ja napsauta Continue (Jatka) -painiketta. 5. Valitse 5 GHz:n WiFi-verkko ja napsauta Continue (Jatka) -painiketta. Jos reititin ei tue 5 GHz:n taajuutta, napsauta Skip (Ohita) -painiketta. 6. Kirjoita verkon salasana (käytetään myös nimitystä suojausavain) Password (network key) (Salasana (verkkoavain)) -kenttään ja napsauta Continue (Jatka) -painiketta. 12

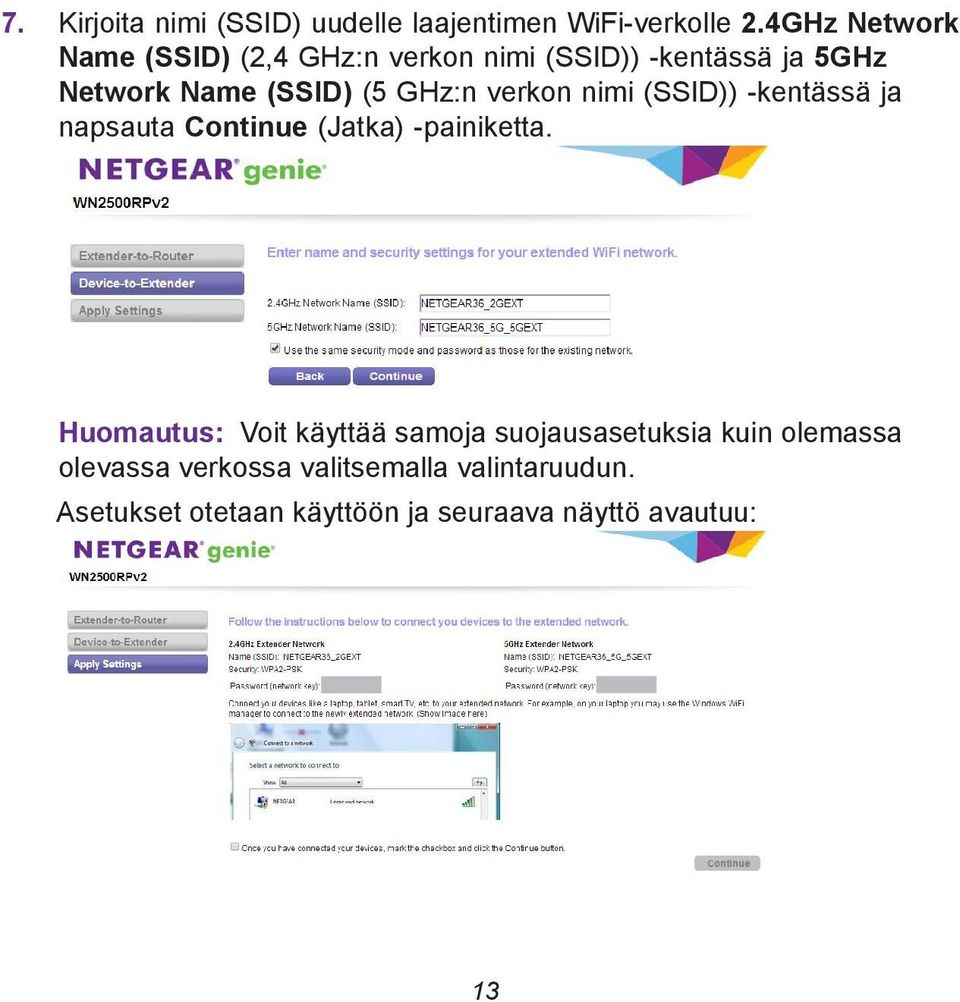

13 7. Kirjoita nimi (SSID) uudelle laajentimen WiFi-verkolle 2.4GHz Network Name (SSID) (2,4 GHz:n verkon nimi (SSID)) -kentässä ja 5GHz Network Name (SSID) (5 GHz:n verkon nimi (SSID)) -kentässä ja napsauta Continue (Jatka) -painiketta. Huomautus: Voit käyttää samoja suojausasetuksia kuin olemassa olevassa verkossa valitsemalla valintaruudun. Asetukset otetaan käyttöön ja seuraava näyttö avautuu: 13

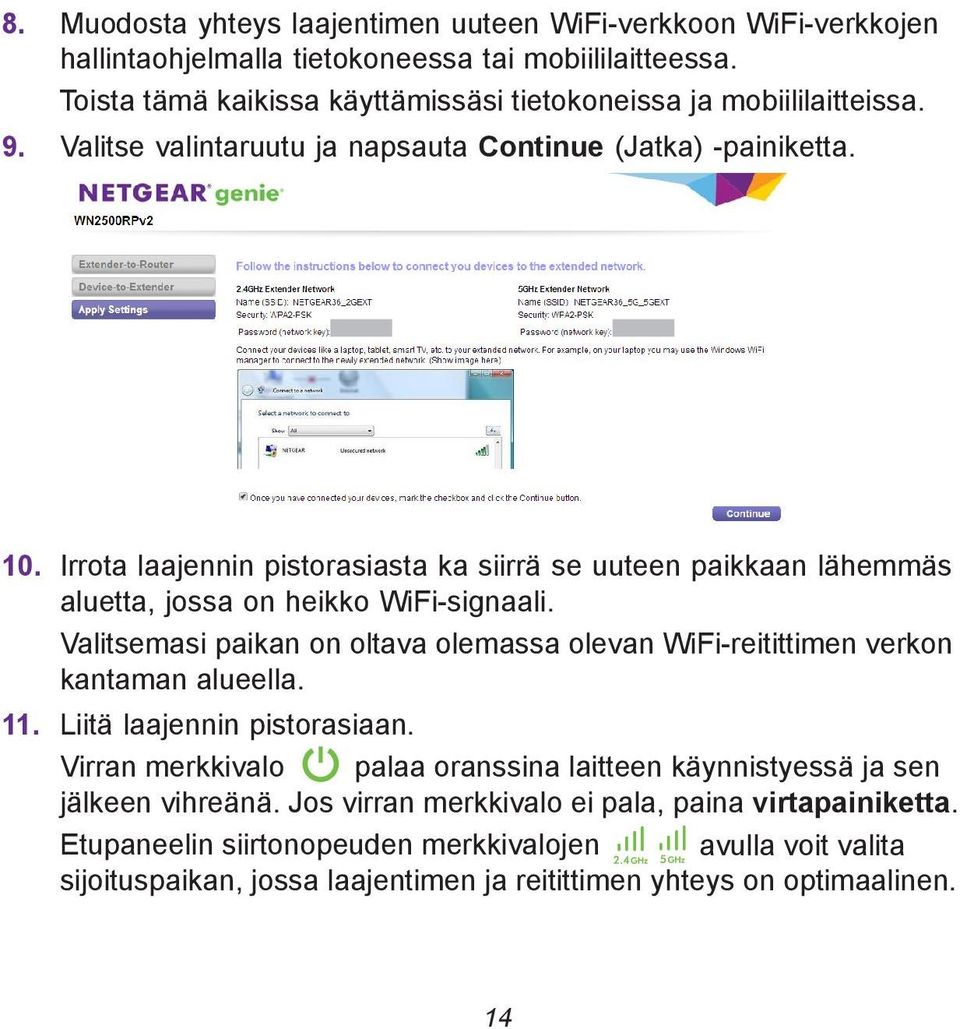

14 8. Muodosta yhteys laajentimen uuteen WiFi-verkkoon WiFi-verkkojen hallintaohjelmalla tietokoneessa tai mobiililaitteessa. Toista tämä kaikissa käyttämissäsi tietokoneissa ja mobiililaitteissa. 9. Valitse valintaruutu ja napsauta Continue (Jatka) -painiketta. 10. Irrota laajennin pistorasiasta ka siirrä se uuteen paikkaan lähemmäs aluetta, jossa on heikko WiFi-signaali. Valitsemasi paikan on oltava olemassa olevan WiFi-reitittimen verkon kantaman alueella. 11. Liitä laajennin pistorasiaan. Virran merkkivalo palaa oranssina laitteen käynnistyessä ja sen jälkeen vihreänä. Jos virran merkkivalo ei pala, paina virtapainiketta. Etupaneelin siirtonopeuden merkkivalojen avulla voit valita sijoituspaikan, jossa laajentimen ja reitittimen yhteys on optimaalinen. 14

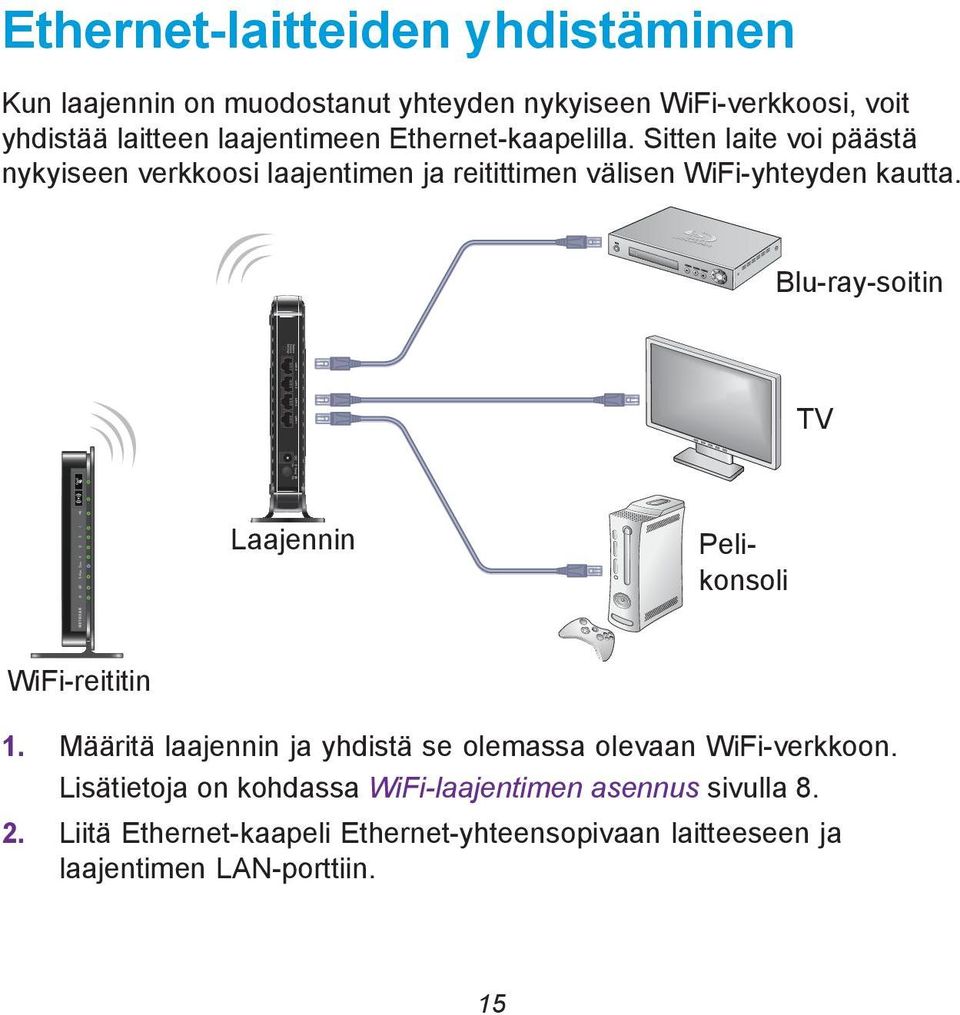

15 Ethernet-laitteiden yhdistäminen Kun laajennin on muodostanut yhteyden nykyiseen WiFi-verkkoosi, voit yhdistää laitteen laajentimeen Ethernet-kaapelilla. Sitten laite voi päästä nykyiseen verkkoosi laajentimen ja reitittimen välisen WiFi-yhteyden kautta. Blu-ray-soitin TV Laajennin Pelikonsoli WiFi-reititin 1. Määritä laajennin ja yhdistä se olemassa olevaan WiFi-verkkoon. Lisätietoja on kohdassa WiFi-laajentimen asennus sivulla Liitä Ethernet-kaapeli Ethernet-yhteensopivaan laitteeseen ja laajentimen LAN-porttiin. 15

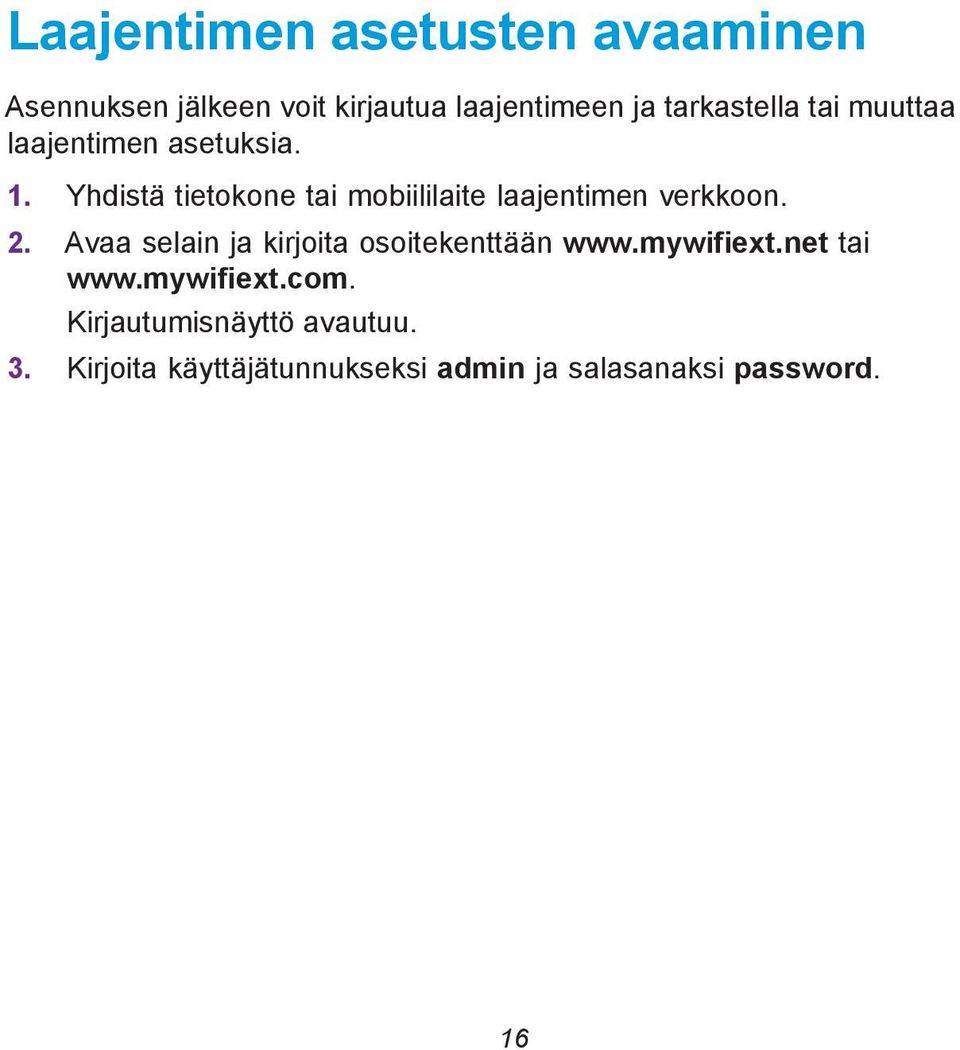

16 Laajentimen asetusten avaaminen Asennuksen jälkeen voit kirjautua laajentimeen ja tarkastella tai muuttaa laajentimen asetuksia. 1. Yhdistä tietokone tai mobiililaite laajentimen verkkoon. 2. Avaa selain ja kirjoita osoitekenttään tai Kirjautumisnäyttö avautuu. 3. Kirjoita käyttäjätunnukseksi admin ja salasanaksi password. 16

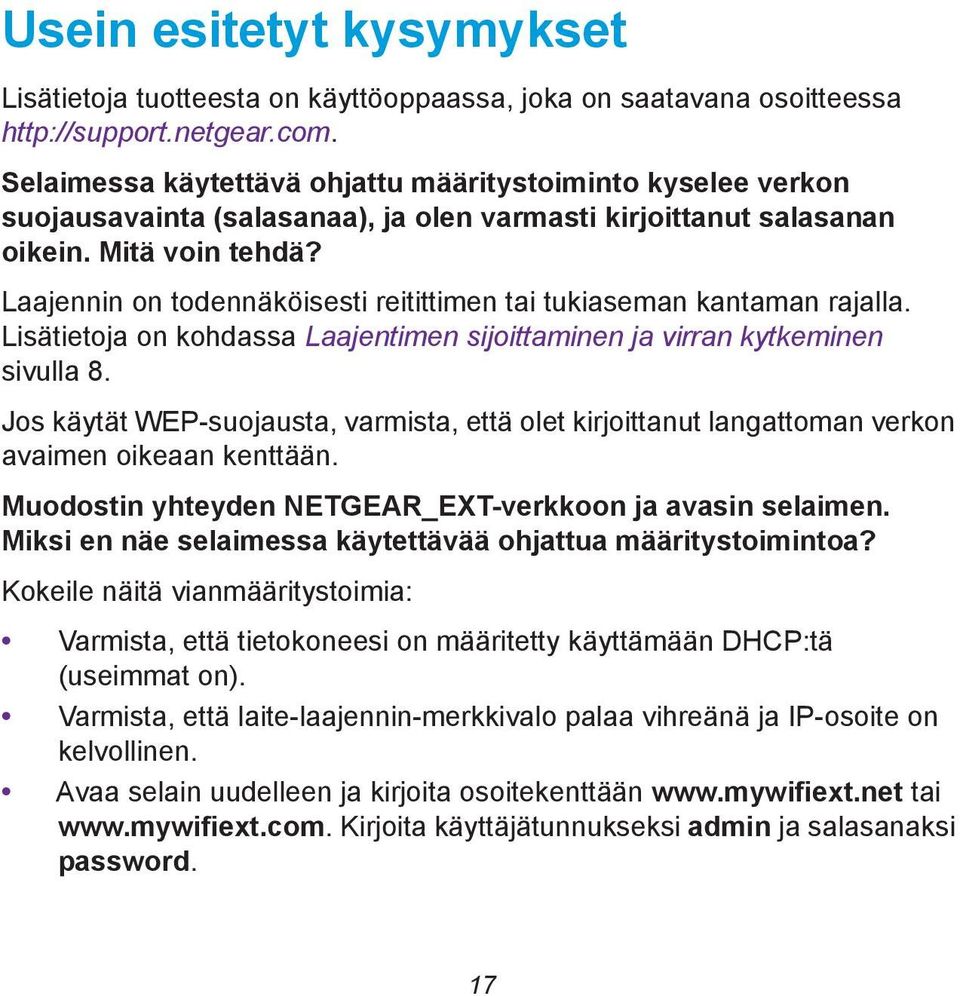

17 Usein esitetyt kysymykset Lisätietoja tuotteesta on käyttöoppaassa, joka on saatavana osoitteessa Selaimessa käytettävä ohjattu määritystoiminto kyselee verkon suojausavainta (salasanaa), ja olen varmasti kirjoittanut salasanan oikein. Mitä voin tehdä? Laajennin on todennäköisesti reitittimen tai tukiaseman kantaman rajalla. Lisätietoja on kohdassa Laajentimen sijoittaminen ja virran kytkeminen sivulla 8. Jos käytät WEP-suojausta, varmista, että olet kirjoittanut langattoman verkon avaimen oikeaan kenttään. Muodostin yhteyden NETGEAR_EXT-verkkoon ja avasin selaimen. Miksi en näe selaimessa käytettävää ohjattua määritystoimintoa? Kokeile näitä vianmääritystoimia: Varmista, että tietokoneesi on määritetty käyttämään DHCP:tä (useimmat on). Varmista, että laite-laajennin-merkkivalo palaa vihreänä ja IP-osoite on kelvollinen. Avaa selain uudelleen ja kirjoita osoitekenttään tai Kirjoita käyttäjätunnukseksi admin ja salasanaksi password. 17

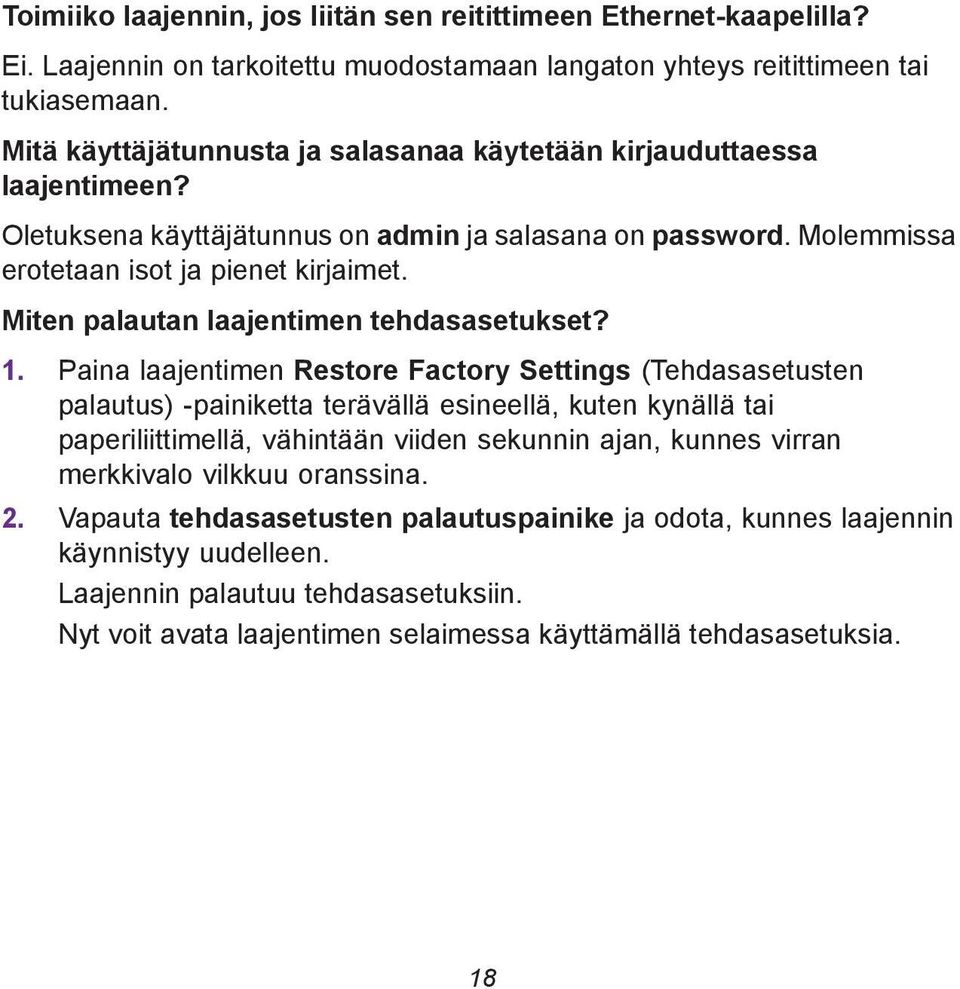

18 Toimiiko laajennin, jos liitän sen reitittimeen Ethernet-kaapelilla? Ei. Laajennin on tarkoitettu muodostamaan langaton yhteys reitittimeen tai tukiasemaan. Mitä käyttäjätunnusta ja salasanaa käytetään kirjauduttaessa laajentimeen? Oletuksena käyttäjätunnus on admin ja salasana on password. Molemmissa erotetaan isot ja pienet kirjaimet. Miten palautan laajentimen tehdasasetukset? 1. Paina laajentimen Restore Factory Settings (Tehdasasetusten palautus) -painiketta terävällä esineellä, kuten kynällä tai paperiliittimellä, vähintään viiden sekunnin ajan, kunnes virran merkkivalo vilkkuu oranssina. 2. Vapauta tehdasasetusten palautuspainike ja odota, kunnes laajennin käynnistyy uudelleen. Laajennin palautuu tehdasasetuksiin. Nyt voit avata laajentimen selaimessa käyttämällä tehdasasetuksia. 18

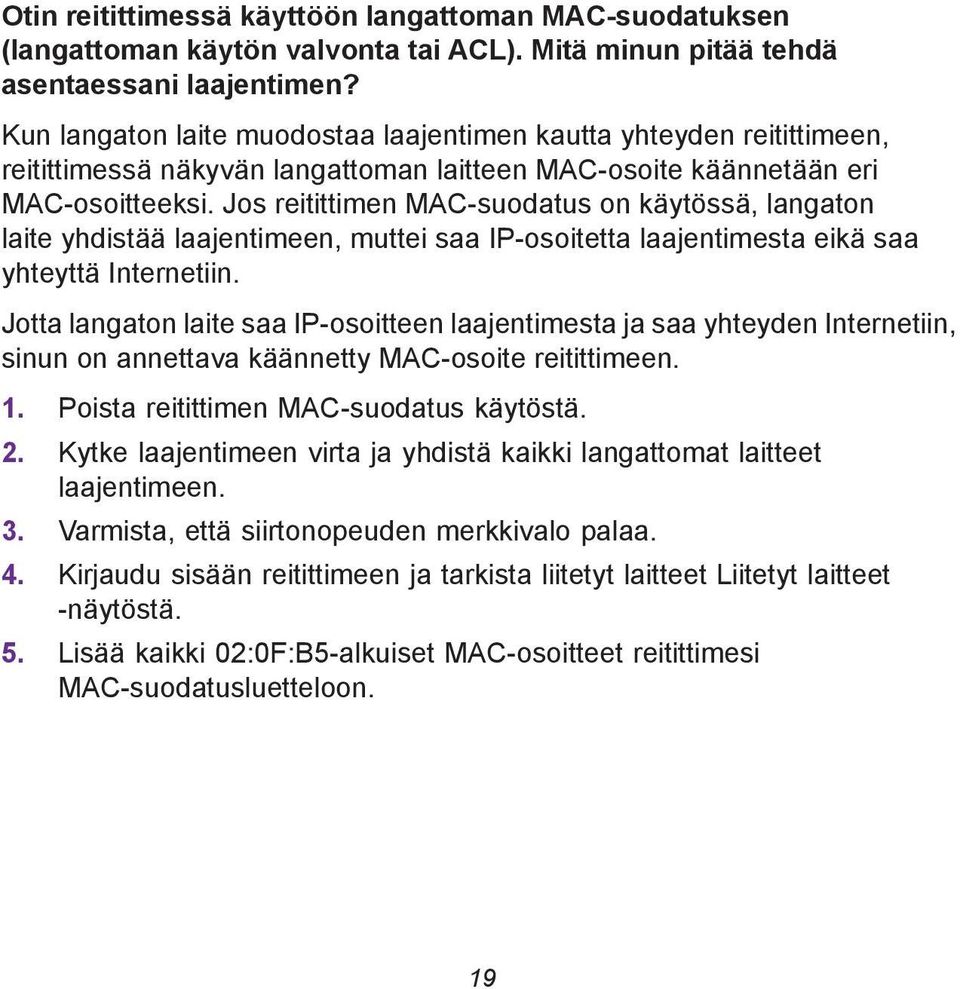

19 Otin reitittimessä käyttöön langattoman MAC-suodatuksen (langattoman käytön valvonta tai ACL). Mitä minun pitää tehdä asentaessani laajentimen? Kun langaton laite muodostaa laajentimen kautta yhteyden reitittimeen, reitittimessä näkyvän langattoman laitteen MAC-osoite käännetään eri MAC-osoitteeksi. Jos reitittimen MAC-suodatus on käytössä, langaton laite yhdistää laajentimeen, muttei saa IP-osoitetta laajentimesta eikä saa yhteyttä Internetiin. Jotta langaton laite saa IP-osoitteen laajentimesta ja saa yhteyden Internetiin, sinun on annettava käännetty MAC-osoite reitittimeen. 1. Poista reitittimen MAC-suodatus käytöstä. 2. Kytke laajentimeen virta ja yhdistä kaikki langattomat laitteet laajentimeen. 3. Varmista, että siirtonopeuden merkkivalo palaa. 4. Kirjaudu sisään reitittimeen ja tarkista liitetyt laitteet Liitetyt laitteet -näytöstä. 5. Lisää kaikki 02:0F:B5-alkuiset MAC-osoitteet reitittimesi MAC-suodatusluetteloon. 19

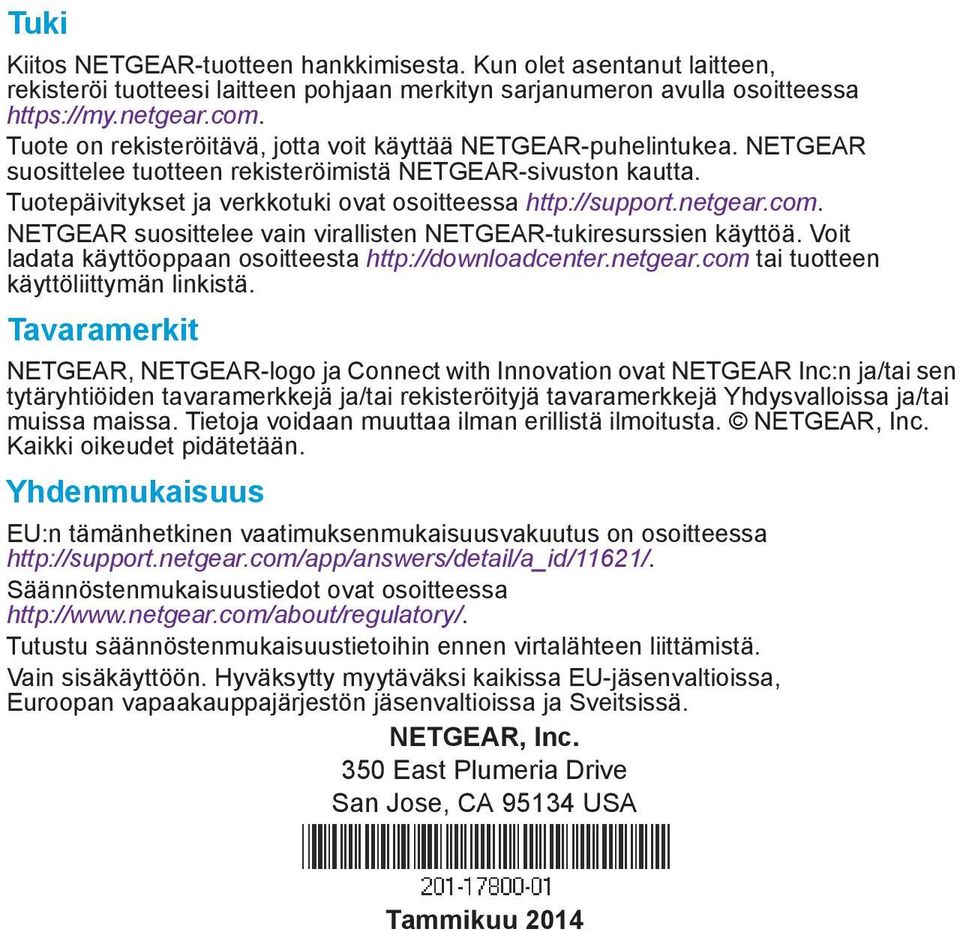

20 Tuki Kiitos NETGEAR-tuotteen hankkimisesta. Kun olet asentanut laitteen, rekisteröi tuotteesi laitteen pohjaan merkityn sarjanumeron avulla osoitteessa Tuote on rekisteröitävä, jotta voit käyttää NETGEAR-puhelintukea. NETGEAR suosittelee tuotteen rekisteröimistä NETGEAR-sivuston kautta. Tuotepäivitykset ja verkkotuki ovat osoitteessa NETGEAR suosittelee vain virallisten NETGEAR-tukiresurssien käyttöä. Voit ladata käyttöoppaan osoitteesta tai tuotteen käyttöliittymän linkistä. Tavaramerkit NETGEAR, NETGEAR-logo ja Connect with Innovation ovat NETGEAR Inc:n ja/tai sen tytäryhtiöiden tavaramerkkejä ja/tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. Tietoja voidaan muuttaa ilman erillistä ilmoitusta. NETGEAR, Inc. Kaikki oikeudet pidätetään. Yhdenmukaisuus EU:n tämänhetkinen vaatimuksenmukaisuusvakuutus on osoitteessa Säännöstenmukaisuustiedot ovat osoitteessa Tutustu säännöstenmukaisuustietoihin ennen virtalähteen liittämistä. Vain sisäkäyttöön. Hyväksytty myytäväksi kaikissa EU-jäsenvaltioissa, Euroopan vapaakauppajärjestön jäsenvaltioissa ja Sveitsissä. NETGEAR, Inc. 350 East Plumeria Drive San Jose, CA USA Tammikuu 2014
