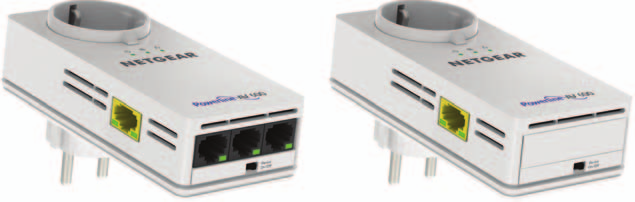

1 Powerline 600 Mb/s, läpimeno, 4 porttia, XAVB6504, asennusopas

2 Sisällysluettelo Pakkauksen sisältö Laitteiston ominaisuudet Merkkivalojen kuvaukset Painikkeiden kuvaukset Powerline-sovittimien asentaminen Yhteensopivat NETGEAR Powerline -laitteet Turvaohjeet

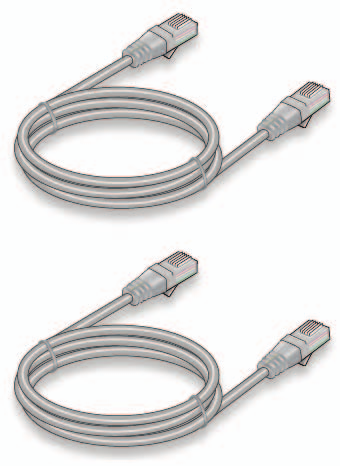

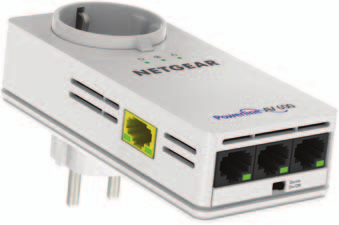

3 Pakkauksen sisältö XAV6504 Ethernet-kaapelit XAV6501 3

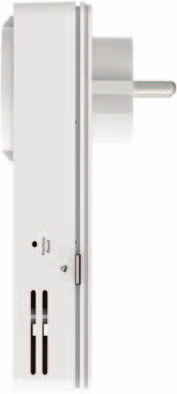

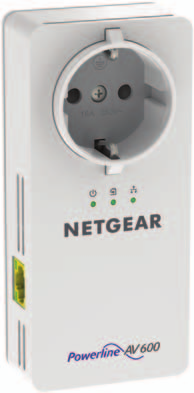

4 Laitteiston ominaisuudet XAV XAV Suodatettu pistorasia 2. Powerline-merkkivalo 3. Virran merkkivalo 4. Ethernet-merkkivalo 5. Tehdasasetusten palautuspainike 6. Suojauspainike 7. Gigabit Ethernet -portti 8. Virtakytkin 9. Ethernet-portti 4

5 Merkkivalojen kuvaukset Merkkivalot kuvaavat Powerline-sovittimien tilaa. Kun liität sovittimen pistorasiaan, virran merkkivalo syttyy ja palaa vihreänä. Jos Ethernet-liitäntää ei käytetä 10 minuuttiin, sovitin siirtyy virransäästötilaan ja virran merkkivalo muuttuu oranssiksi. Virransäästötila on oletusarvoisesti poissa käytöstä. Ethernet-merkkivalo syttyy ja palaa vihreänä, kun sovittimen Ethernet-porttiin liitetään Ethernet-laite, jonka virta on kytketty päälle. Jos Ethernet-merkkivalo ei pala, Ethernet-yhteyttä ei ole. Powerline-merkkivalo syttyy palamaan, kun sovitin havaitsee vähintään yhden yhteensopivan Powerline-laitteen. Pick A Plug -ominaisuuden avulla voit valita pistorasian, jossa on paras siirtonopeus: Vihreä: siirtonopeus > 80 Mbps (nopea) Oranssi: siirtonopeus on Mbps (keskisuuri) Punainen: siirtonopeus < 50 Mbps (hidas) 5

6 Painikkeiden kuvaukset Powerline-sovittimien painikkeiden toiminta: Virtapainike. Kytke ja katkaise laitteen virta virtapainikkeella. Kun painike on Off-asennossa, suodatetussa pistorasiassa on silti virtaa. Tehdasasetusten palautuspainike. Voit palauttaa Powerlinesovittimen oletusasetukset painamalla tehdasasetusten palautuspainiketta kahden sekunnin ajan. Suojauspainike. Suojauspainikkeen avulla voit suojata Powerline-verkkosi. Lisätietoja Powerline-verkon suojaamisesta on kohdassa vaihe 2 sivulla 7. NETGEAR suosittelee, että suojaat Powerline-verkkosi, jotta henkilökohtaiset tietosi ja tiedostosi ovat turvassa luvattomalta käytöltä. 6

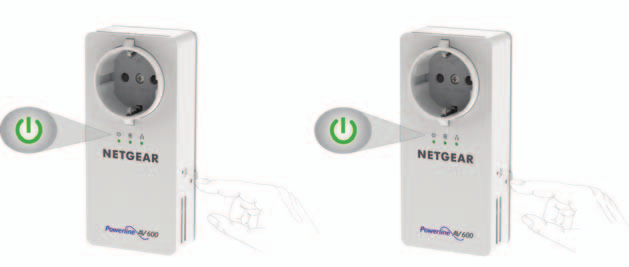

7 Powerline-sovittimien asentaminen 1. Liitä jokainen Powerline-sovitin seinäpistorasiaan. 2. Powerline-verkon suojaaminen a Varmista, että kunkin Powerline-sovittimen virran merkkivalo palaa vihreänä. b Paina ensimmäisen Powerline-sovittimen suojauspainiketta kahden sekunnin ajan. Virran merkkivalo vilkkuu vihreänä, kun sovittimen suojausta määritetään. c Paina kahden minuutin kuluessa toisen Powerline-sovittimen suojauspainiketta kahden sekunnin ajan. 7

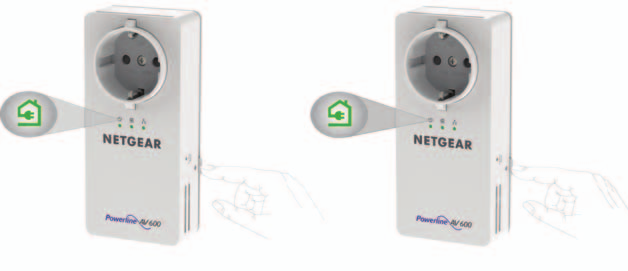

8 Parin sekunnin kuluttua suojaus on asetettu ja virran merkkivalo palaa vihreänä. Powerline-sovittimet voivat siirtää tietoa turvallisesti Powerline-verkon kautta. Varoitus: Älä paina suojauspainiketta ennen kuin jokaisen sovittimen virran merkkivalo palaa vihreänä. Painikkeen painaminen liian aikaisin saattaa katkaista Powerline-yhteyden tilapäisesti. Jos Powerline-yhteys ei toimi, voit palauttaa Powerline-sovittimen oletusasetukset painamalla tehdasasetusten palautuspainiketta. 8

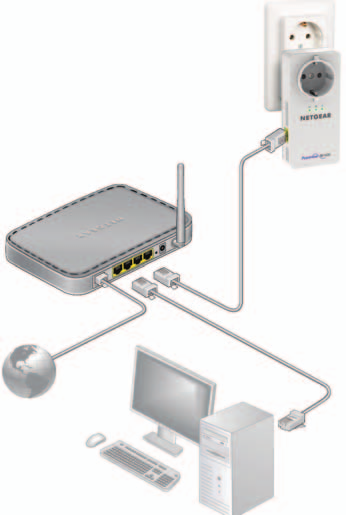

9 3. Kytke XAV6501-sovitin pistorasiaan lähelle reititintä tai yhdyskäytävää. 4. Liitä XAV6501-sovitin reitittimen tai yhdyskäytävän LAN-porttiin Ethernet-kaapelilla. Huone A 9

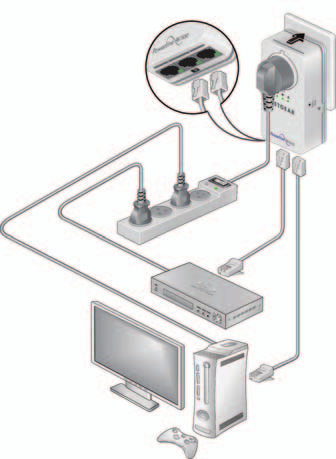

10 5. Liitä XAV6504-sovitin pistorasiaan siellä, mihin haluat lisätä Internet-yhteyden. 6. Liitä XAV6504-sovitin Ethernet-yhteensopivaan laitteeseen Ethernet-kaapelilla. Huomautus: Enimmäissiirtonopeus saavutetaan, kun Gigabit Ethernet -porttia käytetään sovittimen sivulla. Huone B 10

11 Ethernet-yhteensopivassa laitteessa (tietokone, pelikonsoli, digisovitin tai Blu-ray-soitin) on nyt Internet-yhteys. Yhteensopivat NETGEAR Powerline - laitteet Powerline-laitteesi voidaan liittää samaan Powerline-verkkoon seuraavien yhteensopivien NETGEAR-laitteiden kanssa: XAVB1301, XAVB1401, XAVB2101, XAVB2602, XAVNB2001, XAVB5601, XAVB5101, XAVB5201, XAVB5401, XAUB2511, XAVB5004, XAVB1004, XWNB5602, XWNB5201 ja XWNB1601. Täydellinen luettelo HomePlug AV -sertifioiduista laitteista on osoitteessa 11

12 Turvaohjeet Kansalliset hyväksynnät (muut hyväksyntäjärjestelmät kuin CB): tuotteiden testaamisessa ja hyväksymisessä otetaan huomioon kunkin maan pistokkeita, pistorasioita ja suoraan pistorasiaan kytkettäviä yksiköitä koskevat standardit (esimerkiksi Yhdysvalloissa). AC-tulo (Pohjois-Amerikka): V, 0,2 A (enint.); Hz (ei pistorasia). AC-tulo (AU, UK, FR, EU): V, 0,2 A (enint); Hz (ei pistorasia). XAVB6504:n sähkötiedot (enimmäiskuormitus): EU: 16 A 250 V; UK: 13 A, 250 V; FR: 16 A, 250 V; NA: 15 A, 125 V; AU: 10 A, 250 V. Käyttölämpötila: 0 40 C. Tarkista kaikkien suodattimelliseen pistorasiaan liitettävien laitteiden jännite. Älä ylitä tuotteen lähtöjännitettä. Noudata sähkövaatimuksia. Pistorasian on oltava laitteiston lähellä ja helposti käytettävissä. Suodatettuun pistorasiaan saa liittää ainoastaan virtajohtoja. Muut laitteet, joissa on suora pistoke, eivät ole sallittuja. Virtajohdon enimmäispituus on 1 m, ja sen poikkipinta-alan on oltava vähintään 0,75 mm 2. 12

13 Älä liitä XAVB6504-sovittimen suodattimelliseen pistorasiaan laitteita, jotka ylittävät tuotteen jänniterajoitukset. Suodattimellisen pistorasian lähtöteho on sama kuin sen pistorasian, johon XAVB6504-sovitin on liitetty. Voit välttää järjestelmän vahingoittumisen varmistamalla, että liitettyjen laitteiden jännite vastaa paikallisen sähköverkon jännitettä. Jos virran tulojännite on alle 100 AC, XAVB6504-sovittimen suodattimelliseen virtapistokkeeseen liitetty laite ei ehkä toimi odotusten mukaisesti. ÄLÄ LIITÄ KESKEISIÄ KOTITALOUDEN LAITTEITA suodattimelliseen pistorasiaan tai siihen liitettyyn jatkojohtoon. Laitetta ei ole tarkoitettu käytettäväksi kotitalouden laitteiden kanssa (kuten ilmastointilaitteet, sähkötyökalut, lämmittimet, tuulettimet, hiustenkuivaimet, uunit tai jääkaapit). 13

14

15

16 Tuki Kiitos, että hankit tämän NETGEAR-tuotteen. Kun olet asentanut laitteen, rekisteröi tuotteesi laitteen pohjaan merkityn sarjanumeron avulla osoitteessa Tuote on rekisteröitävä, jotta voit käyttää NETGEAR-puhelintukea. NETGEAR suosittelee tuotteen rekisteröimistä NETGEAR-verkkosivuston kautta. Tuotepäivitykset sekä muut tukiasiakirjat ja -tiedot ovat osoitteessa NETGEAR suosittelee vain virallisten NETGEAR-tukiresurssien käyttöä. Käyttöopas on saatavilla osoitteesta tai tuotteen käyttöliittymässä olevan linkin kautta. Tavaramerkit NETGEAR, NETGEAR-logo ja Connect with Innovation ovat NETGEAR Inc:n ja/ tai sen tytäryhtiöiden tavaramerkkejä ja/tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. Tietoja voidaan muuttaa ilman erillistä ilmoitusta. NETGEAR, Inc. Kaikki oikeudet pidätetään. Yhdenmukaisuus EU:n tämänhetkinen vaatimuksenmukaisuusvakuutus on osoitteessa Vain sisäkäyttöön. Myyntiin kaikissa EU-maissa, EFTA-maissa ja Sveitsissä. NETGEAR, Inc. 350 East Plumeria Drive San Jose, CA 95134, USA Heinäkuu 2013
