P-870HN-51b pikaopas. Oletusasetukset LAN-portti: LAN1~LAN4 IP-osoite: Salasana: 1234

Transkriptio

1 P-870HN-51b pikaopas Oletusasetukset LAN-portti: LAN1~LAN4 IP-osoite: Salasana: 1234

2 Esittely P-870HN on monipuolinen ja nykyaikainen VDSL2-reititin, jossa yhdistyvät nopea Internet-yhteys, neliporttinen kytkin ja b/g/n-standardin langaton tukiasema. b a Tietokone liitetään P-870HN modeemiin Ethernet-johdolla (a) tai käyttäen langatonta lähiverkkoa (b). P-870HN muodostaa yhteyden Internetiin puhelinjohdon kautta, tarjoten yhteyden kaikille siihen liitetyille tietokoneille. Ennen aloittamista Huolehdi seuraavista asioista ennen kuin alat asentaa P-807HN modeemia: Internet-yhteys Yhteyden tiedot palveluntarjoajaltasi, kuten käyttäjänimi, salasana jne. Internet-selain, jossa on otettu Javascript käyttöön. Täydellisen englanninkielisen ohjekirjan löydät laitteen mukana toimitetulta CD:ltä. 2

3 Laitteen kytkeminen Tästä kuvasta näet kytkennät ja merkkivalot. 3

4 Laitteen kytkennät 1. DSL: Kytke puhelinjohto DSL-portin ja puhelinpistorasian väliin. 2. ETHERNET 1-4: Kytke Ethernet-johto minkä tahansa Ethernet-portin ja tietokoneen väliin. 3. POWER: Kytke muuntaja pistorasiaan ja liitä se POWER-pistokkeeseen. 4. Antenni: Nosta antenni pystyasentoon. 5. Käynnistä laitteeseen virta painamalla ON/OFF-nappi ala-asentoon. Laitteen merkkivalot POWER-valo vilkkuu, kun laite on käynnistymässä ja palaa tasaisesti vihreänä, kun laite on käytettävissä. ETHERNET-valot 1-4 palavat, kun vastaaviin portteihin on kytketty verkkojohto. Valot vilkkuvat, kun kyseisen portin kautta siirretään tietoa. WLAN/WPS-valo palaa, kun langaton verkko on käytettävissä. Valo vilkkuu, kun langattoman verkon kautta siirretään tietoa. DSL-valo palaa tasaisesti vihreänä kun DSL-yhteys palveluntarjoajaan on muodostettu ja vilkkuu kun DSL-yhteyttä avataan palveluntarjoajalle. INTERNET-valo palaa vihreänä, kun laitteen Internet-yhteys on kunnossa ja vilkkuu, kun Internetiin siirretään tietoa. Mikäli mikään valoista ei pala, tarkista kaikki liitännät. Varmista, että muuntaja on kytkettynä P-870HN:n ja pistorasiaan, ja että virtalähde toimii. Sulje virrat P- 870HN:stä ja laita ne hetken kuluttua takaisin päälle. Jos valot eivät näiden toimenpiteiden jälkeen syty, ota yhteyttä laitteen myyjään. 4

5 Internet-yhteyden testaaminen Käynnistä Internet-selain (esimerkiksi Microsoft Internet Explorer) ja siirry mille tahansa Internet-sivulle (esimerkiksi testataksesi yhteyden. Joissain Internet-yhteyksissä käytetään käyttäjätunnistusta, jolloin käyttäjänimeä ja salasanaa saatetaan kysyä yhteyttä avatessa. Syötä tällöin palveluntarjoajan ilmoittama käyttäjätunnus, salasana ja/tai järjestelmän salasana (oletuksena 1234) täydellisesti. Paina Apply. Laitteen asetusten muuttaminen Web-hallinnasta 1. Avaa Internet-selaimesi ja kirjoita osoitekenttään: Tämä on P-870HN:n oletus-ip. 2. Syötä käyttäjänimi: (admin) 3. ja salasana: (1234) Jos kirjautumissivu ei ilmesty, varmista, että Internet-selaimessasi ei ole estetty ponnahdusikkunoita (pop-up window), Javascriptiä tai Javaa. Tietokoneesi pitäisi olla asetettu hakemaan IP-osoite automaattisesti. 5

6 Internet-asetukset Valitse, Network > WAN > Internet Connection. Syötä palveluntarjoajalta saamasi Internet-yhteyden tiedot täydellisesti Internet Connection ruutuun, paina sitten Apply. Mikäli Internet-yhteytesi on asennettu oikein, palavat DSL ja INTERNET-valot vihreinä. Mikäli et saa yhteyttä Internetiin ja Internet-valo ei pala, varmista että laitoit WAN asetuksiin oikeat tiedot. Mikäli sinulla on uusi yhteys, varmista operaattoriltasi, että yhteys on avattu. Yrittäessäsi yhdistää verkkoon langattomasti, varmista, että suojausasetukset täsmäävät P- 870HN:ssä, sekä muissa langattomissa laitteissa. Langattoman yhteyden asentaminen Luodessasi langattoman verkon, P-870HN:n ja langattomien tietokoneiden täytyy käyttää samaa verkon nimeä (SSID), kanavaa ja tietoturva-asetuksia. Valitse Network > Wireless LAN

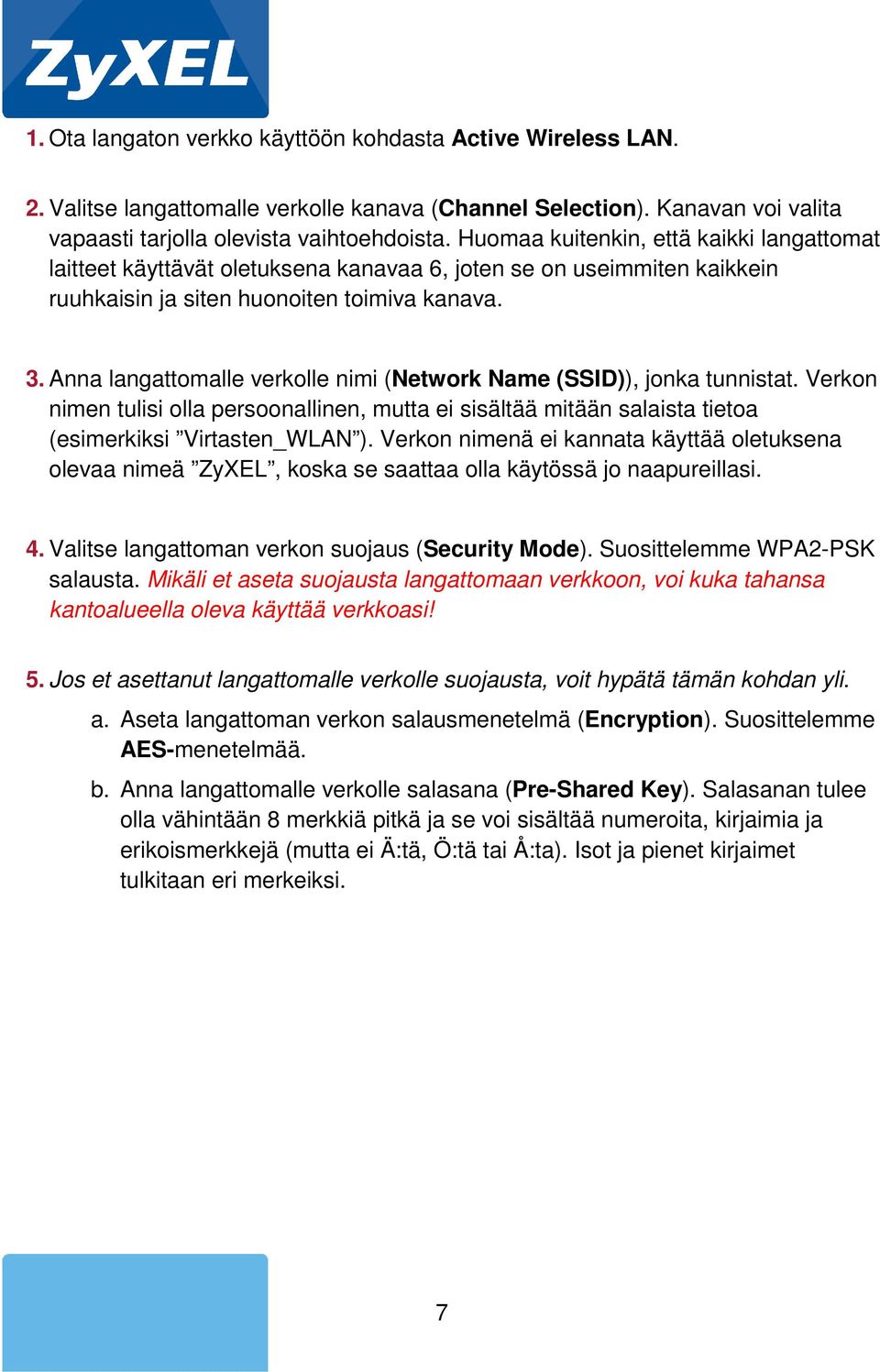

7 1. Ota langaton verkko käyttöön kohdasta Active Wireless LAN. 2. Valitse langattomalle verkolle kanava (Channel Selection). Kanavan voi valita vapaasti tarjolla olevista vaihtoehdoista. Huomaa kuitenkin, että kaikki langattomat laitteet käyttävät oletuksena kanavaa 6, joten se on useimmiten kaikkein ruuhkaisin ja siten huonoiten toimiva kanava. 3. Anna langattomalle verkolle nimi (Network Name (SSID)), jonka tunnistat. Verkon nimen tulisi olla persoonallinen, mutta ei sisältää mitään salaista tietoa (esimerkiksi Virtasten_WLAN ). Verkon nimenä ei kannata käyttää oletuksena olevaa nimeä ZyXEL, koska se saattaa olla käytössä jo naapureillasi. 4. Valitse langattoman verkon suojaus (Security Mode). Suosittelemme WPA2-PSK salausta. Mikäli et aseta suojausta langattomaan verkkoon, voi kuka tahansa kantoalueella oleva käyttää verkkoasi! 5. Jos et asettanut langattomalle verkolle suojausta, voit hypätä tämän kohdan yli. a. Aseta langattoman verkon salausmenetelmä (Encryption). Suosittelemme AES-menetelmää. b. Anna langattomalle verkolle salasana (Pre-Shared Key). Salasanan tulee olla vähintään 8 merkkiä pitkä ja se voi sisältää numeroita, kirjaimia ja erikoismerkkejä (mutta ei Ä:tä, Ö:tä tai Å:ta). Isot ja pienet kirjaimet tulkitaan eri merkeiksi. 7

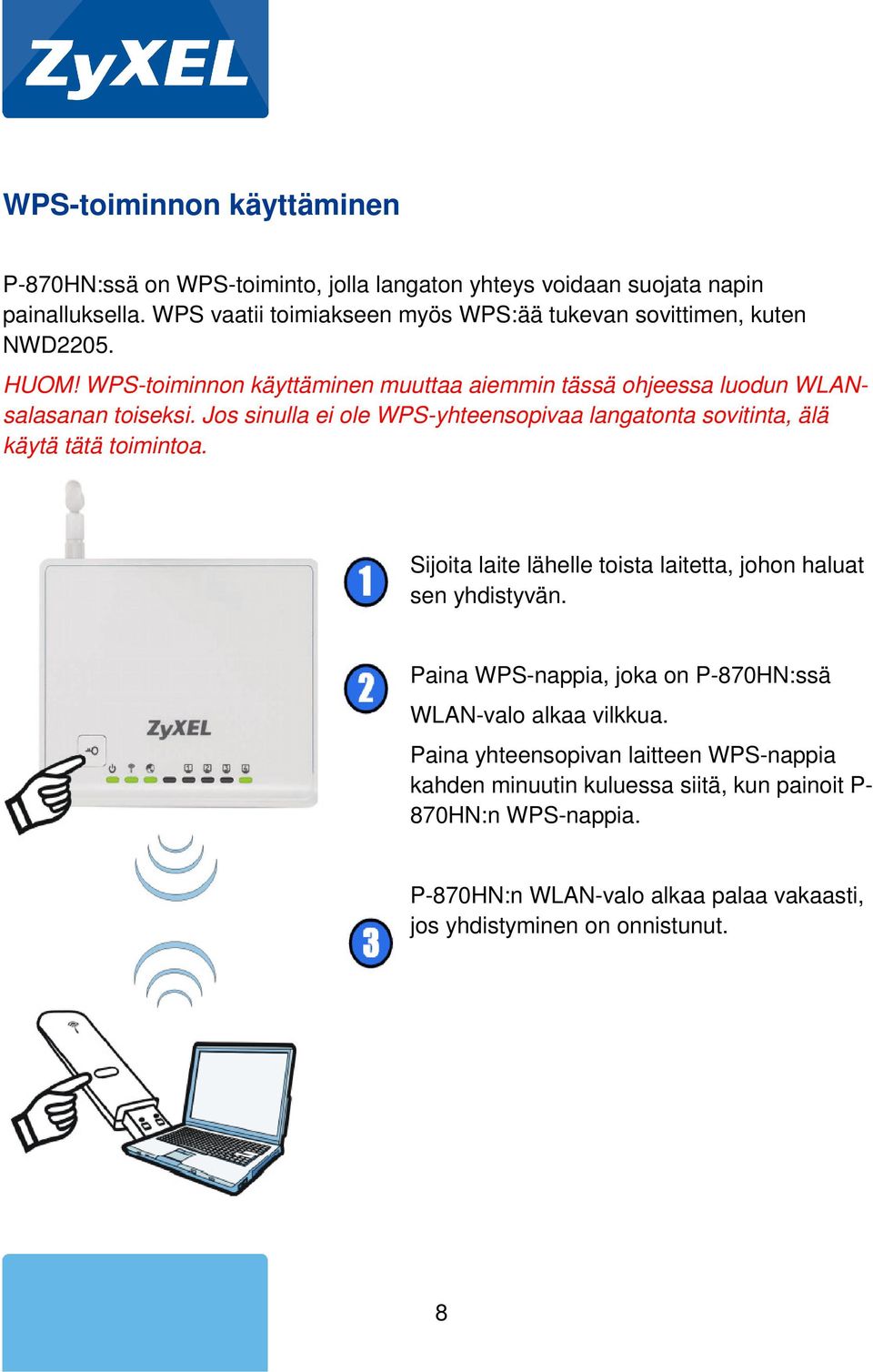

8 WPS-toiminnon käyttäminen P-870HN:ssä on WPS-toiminto, jolla langaton yhteys voidaan suojata napin painalluksella. WPS vaatii toimiakseen myös WPS:ää tukevan sovittimen, kuten NWD2205. HUOM! WPS-toiminnon käyttäminen muuttaa aiemmin tässä ohjeessa luodun WLANsalasanan toiseksi. Jos sinulla ei ole WPS-yhteensopivaa langatonta sovitinta, älä käytä tätä toimintoa. Sijoita laite lähelle toista laitetta, johon haluat sen yhdistyvän. Paina WPS-nappia, joka on P-870HN:ssä WLAN-valo alkaa vilkkua. Paina yhteensopivan laitteen WPS-nappia kahden minuutin kuluessa siitä, kun painoit P- 870HN:n WPS-nappia. P-870HN:n WLAN-valo alkaa palaa vakaasti, jos yhdistyminen on onnistunut. 8
