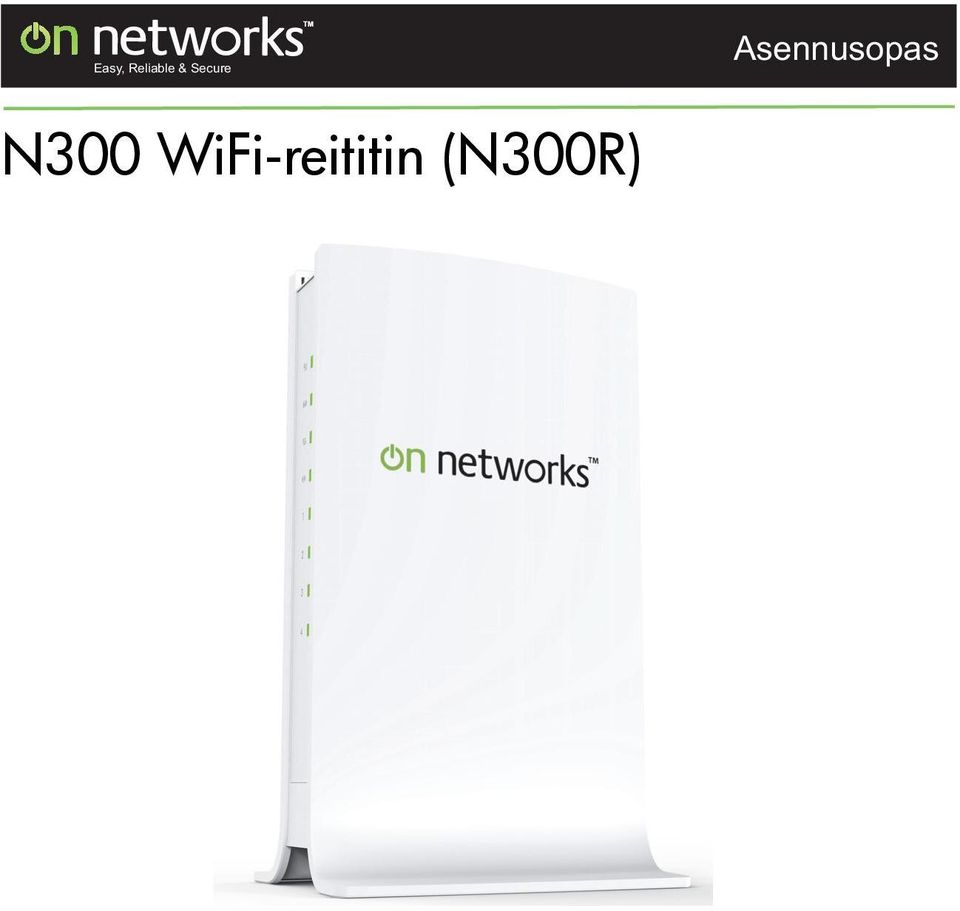

1 Easy, Reliable & Secure Asennusopas N300 WiFi-reititin (N300R)

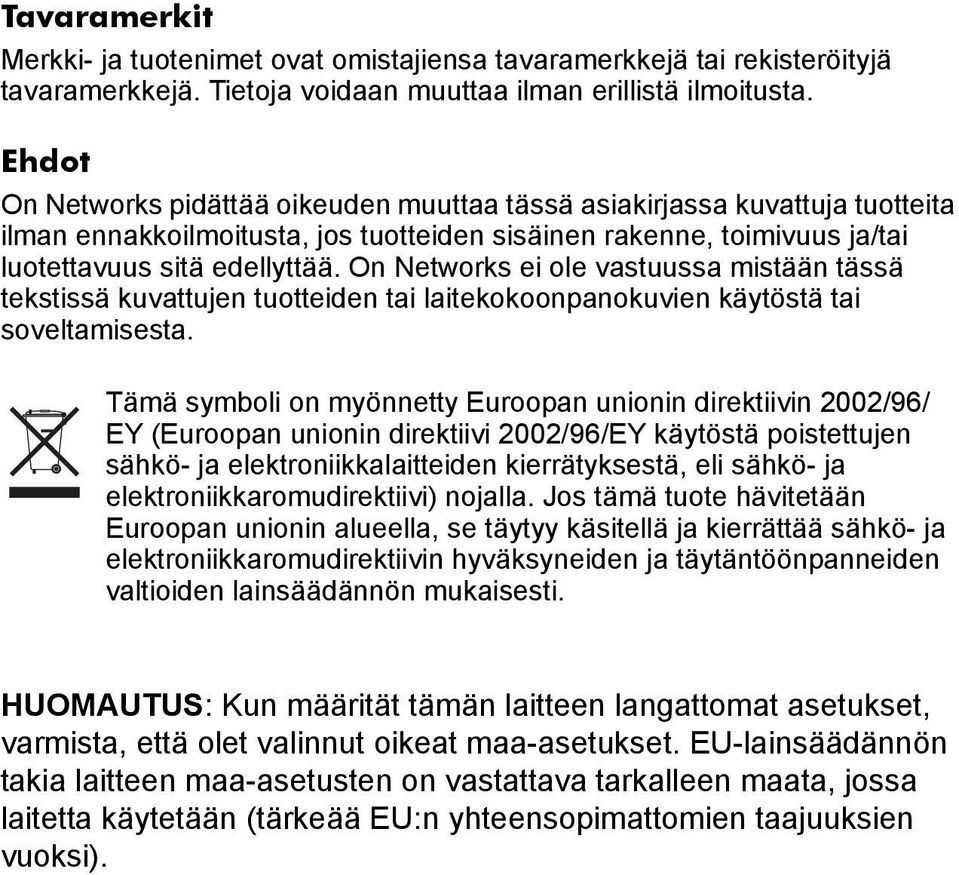

2 Tavaramerkit Merkki- ja tuotenimet ovat omistajiensa tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Tietoja voidaan muuttaa ilman erillistä ilmoitusta. Ehdot On Networks pidättää oikeuden muuttaa tässä asiakirjassa kuvattuja tuotteita ilman ennakkoilmoitusta, jos tuotteiden sisäinen rakenne, toimivuus ja/tai luotettavuus sitä edellyttää. On Networks ei ole vastuussa mistään tässä tekstissä kuvattujen tuotteiden tai laitekokoonpanokuvien käytöstä tai soveltamisesta. Tämä symboli on myönnetty Euroopan unionin direktiivin 2002/96/ EY (Euroopan unionin direktiivi 2002/96/EY käytöstä poistettujen sähkö- ja elektroniikkalaitteiden kierrätyksestä, eli sähkö- ja elektroniikkaromudirektiivi) nojalla. Jos tämä tuote hävitetään Euroopan unionin alueella, se täytyy käsitellä ja kierrättää sähkö- ja elektroniikkaromudirektiivin hyväksyneiden ja täytäntöönpanneiden valtioiden lainsäädännön mukaisesti. HUOMAUTUS: Kun määrität tämän laitteen langattomat asetukset, varmista, että olet valinnut oikeat maa-asetukset. EU-lainsäädännön takia laitteen maa-asetusten on vastattava tarkalleen maata, jossa laitetta käytetään (tärkeää EU:n yhteensopimattomien taajuuksien vuoksi).

3 Reitittimen kuvaus Etupaneeli. Etupaneelissa on viisi tilan merkkivaloa. Virran/testauksen merkkivalo. Jos se palaa vihreänä, reititin on valmis. Jos se vilkkuu vihreänä, reititin suorittaa käynnistyksenaikaista vianmääritystestiä. Jos se ei pala, reititintä ei ole liitetty virtalähteeseen. WPS. Jos se palaa vihreänä, reititin on liitetty WPS-yhteensopivaan laitteeseen. Jos se vilkkuu vihreänä, WPS-yhteensopiva laite muodostaa yhteyttä reitittimeen. Jos se ei pala, mitään laitetta ei ole liitetty. Internet-merkkivalo. Jos se palaa vihreänä, reitittimellä on Internet-yhteys. Jos se vilkkuu vihreänä, tiedonsiirto on käynnissä. Jos se ei pala, Ethernet-kaapelia ei ole liitetty Internetportista modeemiin. Langattoman verkon merkkivalo. Jos se palaa vihreänä, langaton yhteys on muodostettu. Jos se vilkkuu vihreänä, tiedonsiirto on käynnissä. Jos se ei pala, langaton yhteys ei ole käytössä. Neljä Ethernet-merkkivaloa. Jos ne palavat vihreänä, lähiverkkoporttiin on liitetty Ethernet-laite. Jos ne vilkkuvat vihreänä, tiedonsiirto on käynnissä. Jos se ei pala, mitään laitetta ei ole liitetty. Varmista, että Ethernet-kaapeli on kunnolla kiinni kummastakin päästä ja liitettyyn laitteeseen on kytketty virta. 3

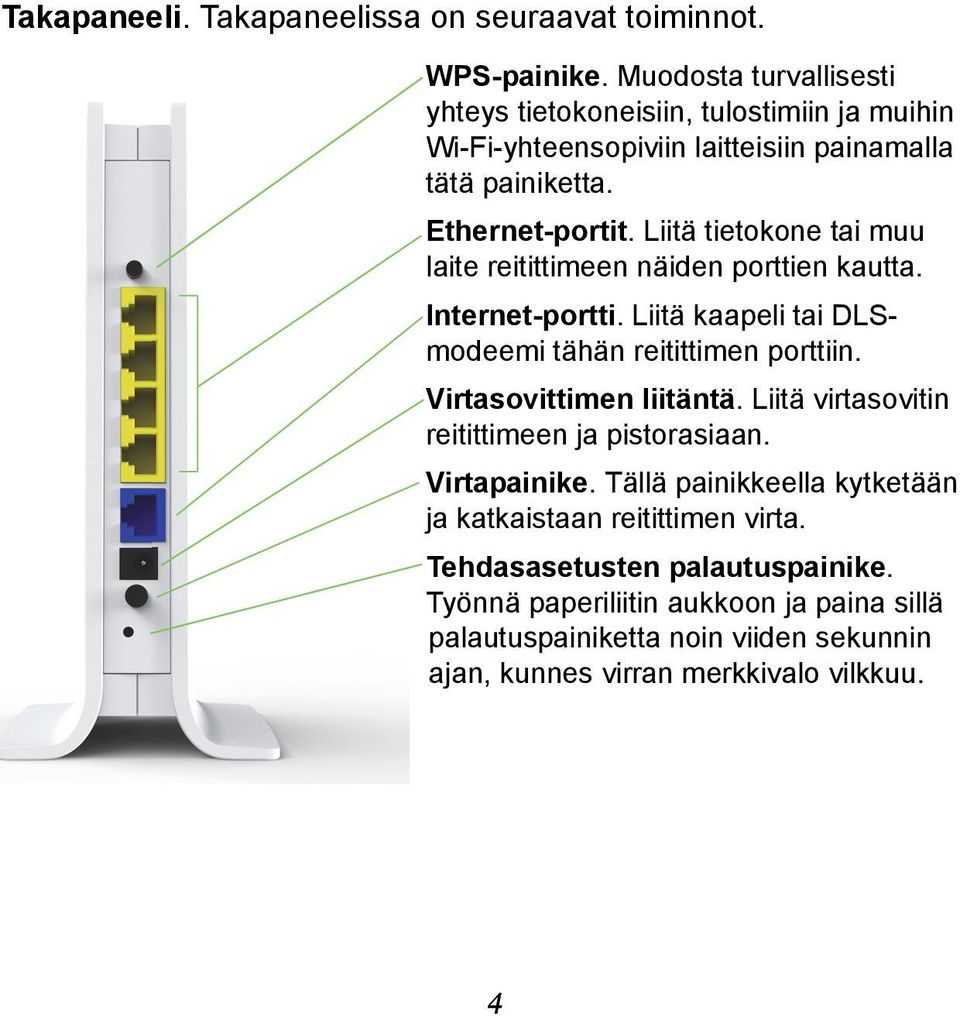

4 Takapaneeli. Takapaneelissa on seuraavat toiminnot. WPS-painike. Muodosta turvallisesti yhteys tietokoneisiin, tulostimiin ja muihin Wi-Fi-yhteensopiviin laitteisiin painamalla tätä painiketta. Ethernet-portit. Liitä tietokone tai muu laite reitittimeen näiden porttien kautta. Internet-portti. Liitä kaapeli tai DLSmodeemi tähän reitittimen porttiin. Virtasovittimen liitäntä. Liitä virtasovitin reitittimeen ja pistorasiaan. Virtapainike. Tällä painikkeella kytketään ja katkaistaan reitittimen virta. Tehdasasetusten palautuspainike. Työnnä paperiliitin aukkoon ja paina sillä palautuspainiketta noin viiden sekunnin ajan, kunnes virran merkkivalo vilkkuu. 4

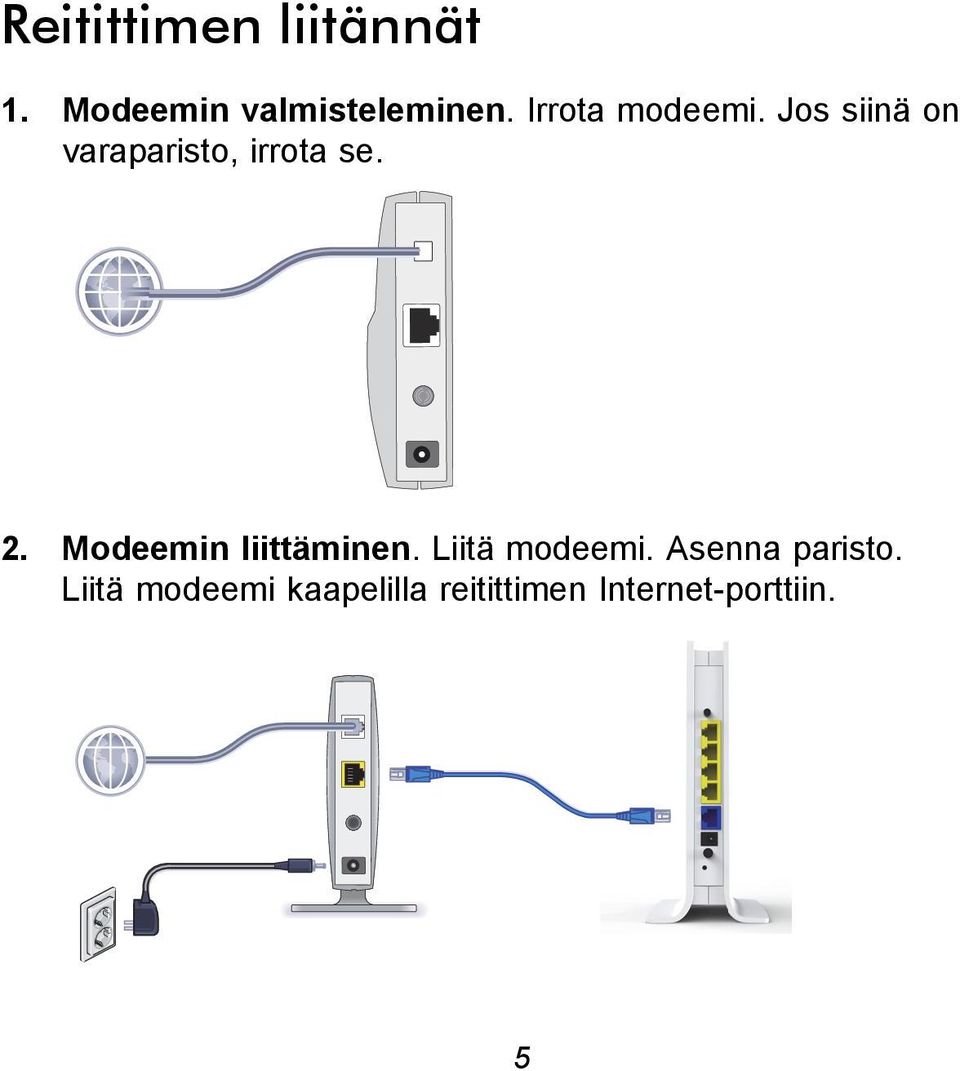

5 Reitittimen liitännät 1. Modeemin valmisteleminen. Irrota modeemi. Jos siinä on varaparisto, irrota se. 2. Modeemin liittäminen. Liitä modeemi. Asenna paristo. Liitä modeemi kaapelilla reitittimen Internet-porttiin. 5

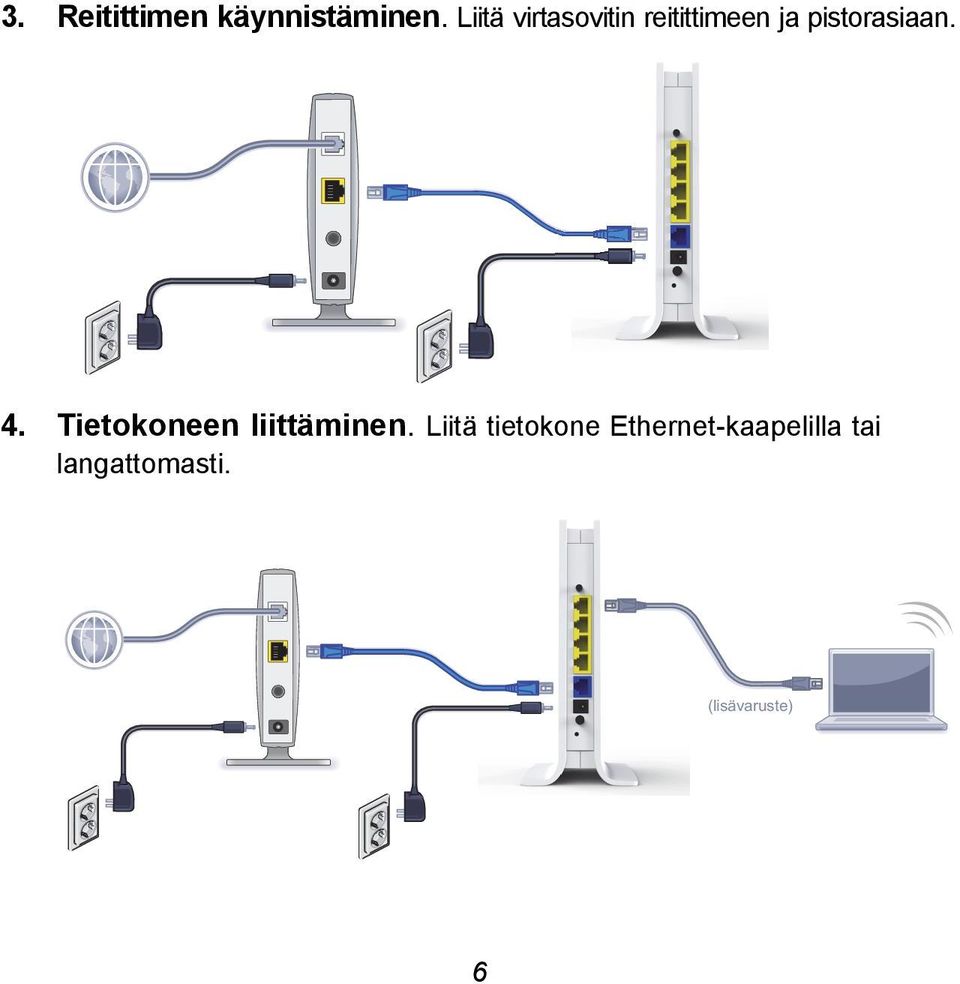

6 3. Reitittimen käynnistäminen. Liitä virtasovitin reitittimeen ja pistorasiaan. 4. Tietokoneen liittäminen. Liitä tietokone Ethernet-kaapelilla tai langattomasti. (lisävaruste) 6

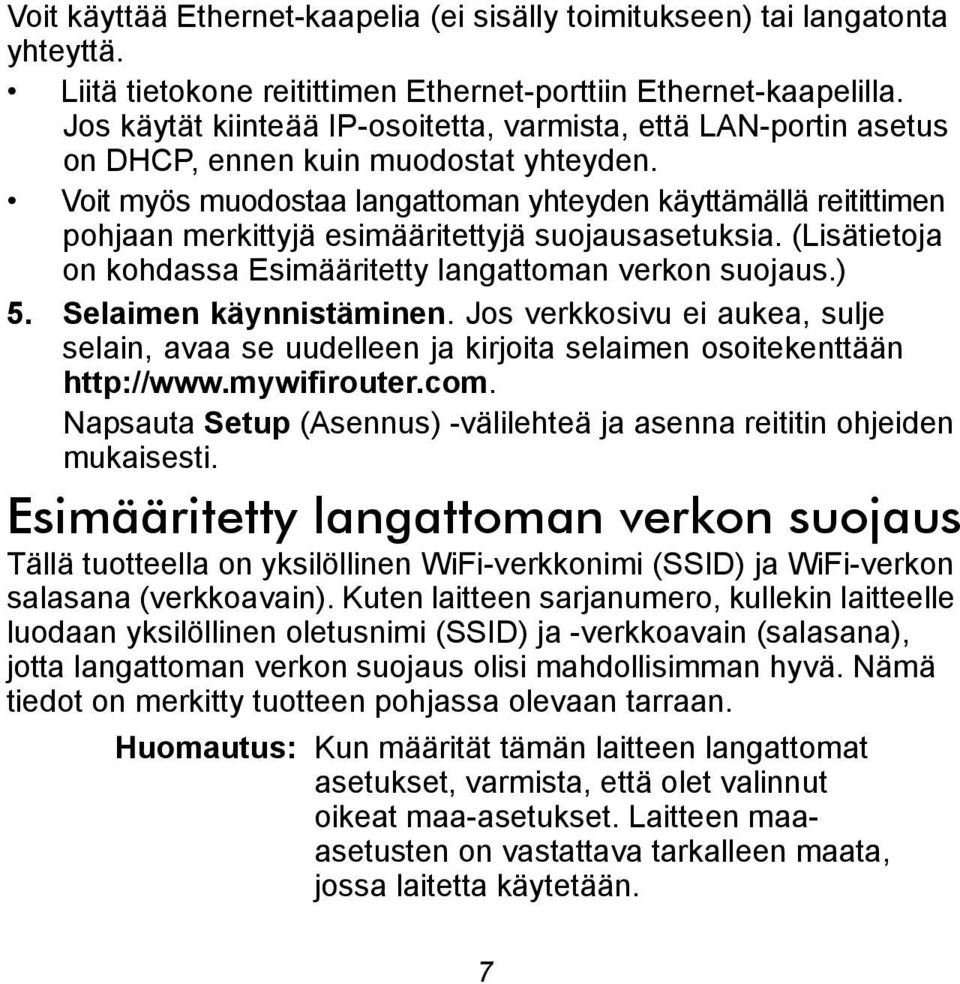

7 Voit käyttää Ethernet-kaapelia (ei sisälly toimitukseen) tai langatonta yhteyttä. Liitä tietokone reitittimen Ethernet-porttiin Ethernet-kaapelilla. Jos käytät kiinteää IP-osoitetta, varmista, että LAN-portin asetus on DHCP, ennen kuin muodostat yhteyden. Voit myös muodostaa langattoman yhteyden käyttämällä reitittimen pohjaan merkittyjä esimääritettyjä suojausasetuksia. (Lisätietoja on kohdassa Esimääritetty langattoman verkon suojaus.) 5. Selaimen käynnistäminen. Jos verkkosivu ei aukea, sulje selain, avaa se uudelleen ja kirjoita selaimen osoitekenttään Napsauta Setup (Asennus) -välilehteä ja asenna reititin ohjeiden mukaisesti. Esimääritetty langattoman verkon suojaus Tällä tuotteella on yksilöllinen WiFi-verkkonimi (SSID) ja WiFi-verkon salasana (verkkoavain). Kuten laitteen sarjanumero, kullekin laitteelle luodaan yksilöllinen oletusnimi (SSID) ja -verkkoavain (salasana), jotta langattoman verkon suojaus olisi mahdollisimman hyvä. Nämä tiedot on merkitty tuotteen pohjassa olevaan tarraan. Huomautus: Kun määrität tämän laitteen langattomat asetukset, varmista, että olet valinnut oikeat maa-asetukset. Laitteen maaasetusten on vastattava tarkalleen maata, jossa laitetta käytetään. 7

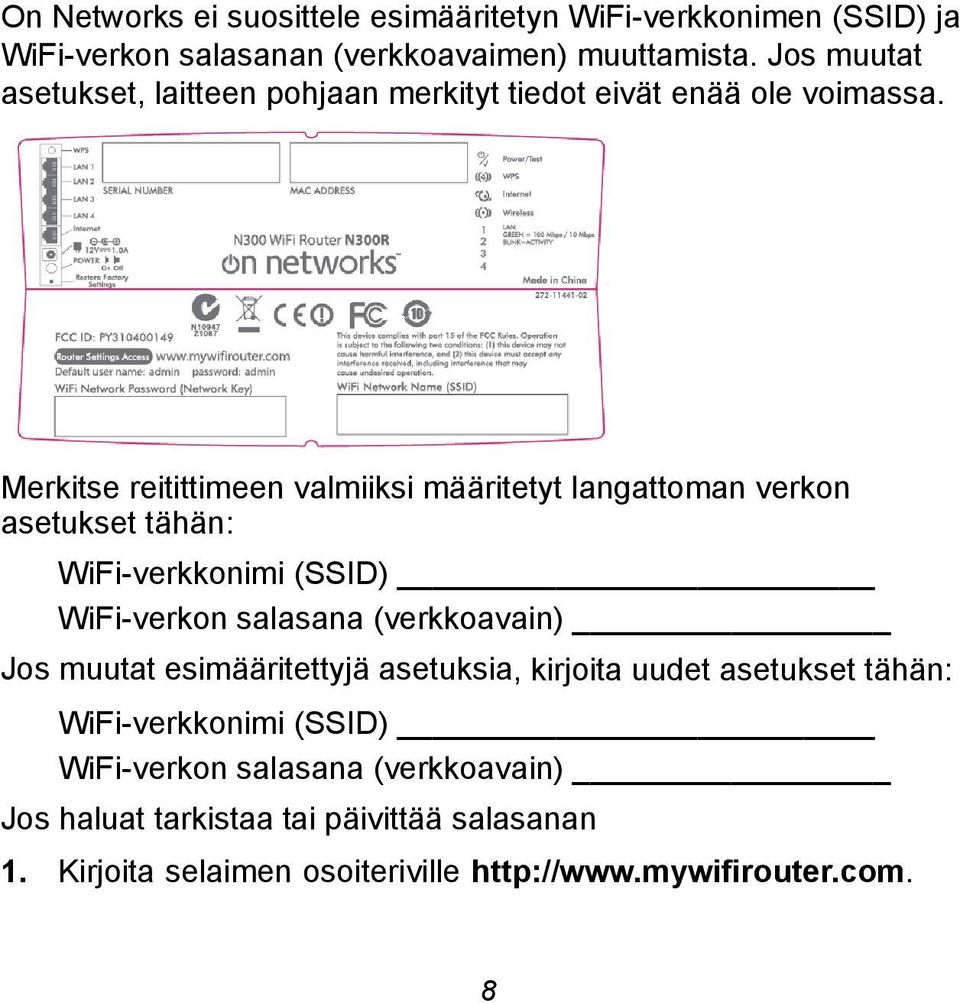

8 On Networks ei suosittele esimääritetyn WiFi-verkkonimen (SSID) ja WiFi-verkon salasanan (verkkoavaimen) muuttamista. Jos muutat asetukset, laitteen pohjaan merkityt tiedot eivät enää ole voimassa. Merkitse reitittimeen valmiiksi määritetyt langattoman verkon asetukset tähän: WiFi-verkkonimi (SSID) WiFi-verkon salasana (verkkoavain) Jos muutat esimääritettyjä asetuksia, kirjoita uudet asetukset tähän: WiFi-verkkonimi (SSID) WiFi-verkon salasana (verkkoavain) Jos haluat tarkistaa tai päivittää salasanan 1. Kirjoita selaimen osoiteriville 8

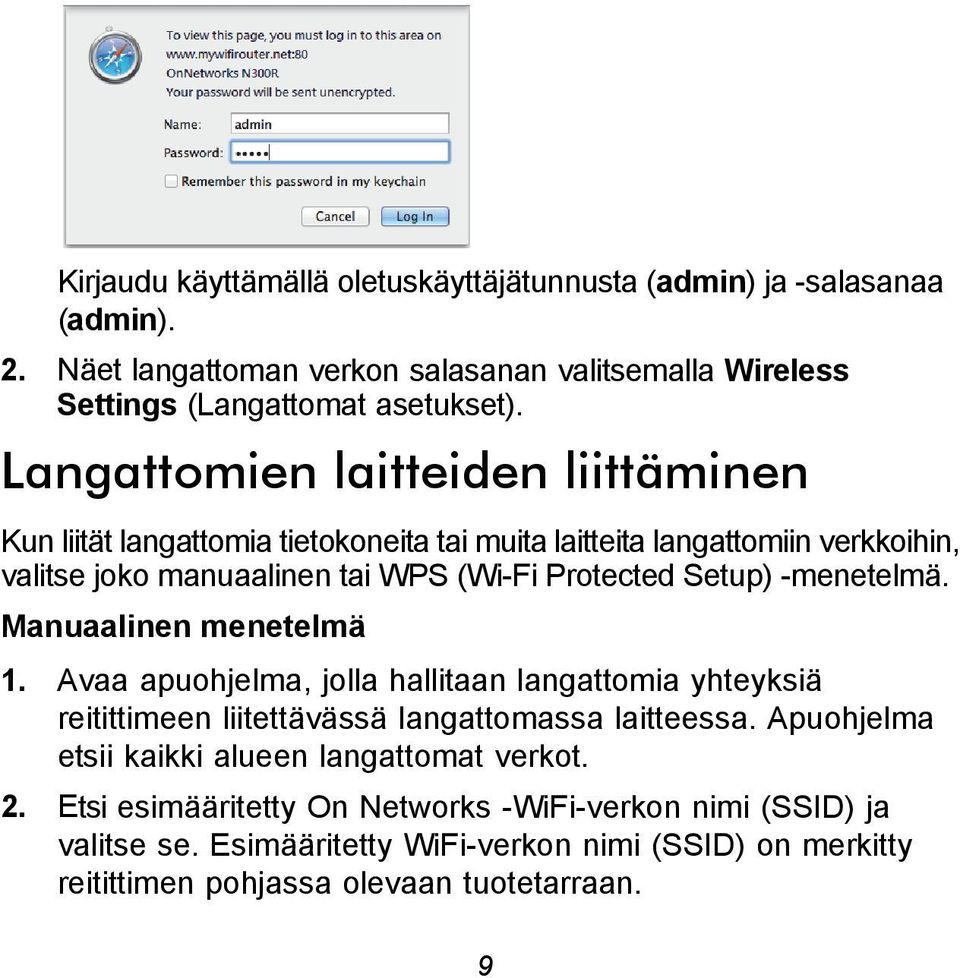

9 Kirjaudu käyttämällä oletuskäyttäjätunnusta (admin) ja -salasanaa (admin). 2. Näet langattoman verkon salasanan valitsemalla Wireless Settings (Langattomat asetukset). Langattomien laitteiden liittäminen Kun liität langattomia tietokoneita tai muita laitteita langattomiin verkkoihin, valitse joko manuaalinen tai WPS (Wi-Fi Protected Setup) -menetelmä. Manuaalinen menetelmä 1. Avaa apuohjelma, jolla hallitaan langattomia yhteyksiä reitittimeen liitettävässä langattomassa laitteessa. Apuohjelma etsii kaikki alueen langattomat verkot. 2. Etsi esimääritetty On Networks -WiFi-verkon nimi (SSID) ja valitse se. Esimääritetty WiFi-verkon nimi (SSID) on merkitty reitittimen pohjassa olevaan tuotetarraan. 9

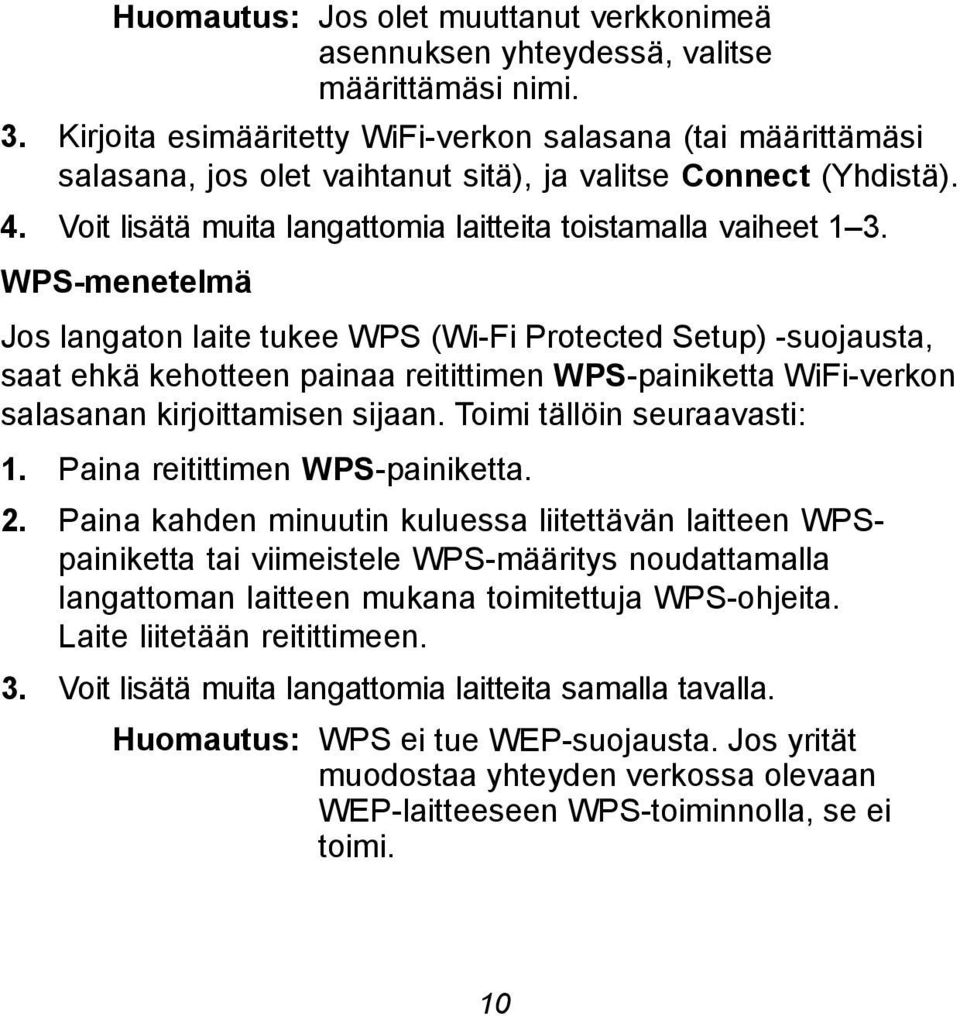

10 Huomautus: Jos olet muuttanut verkkonimeä asennuksen yhteydessä, valitse määrittämäsi nimi. 3. Kirjoita esimääritetty WiFi-verkon salasana (tai määrittämäsi salasana, jos olet vaihtanut sitä), ja valitse Connect (Yhdistä). 4. Voit lisätä muita langattomia laitteita toistamalla vaiheet 1 3. WPS-menetelmä Jos langaton laite tukee WPS (Wi-Fi Protected Setup) -suojausta, saat ehkä kehotteen painaa reitittimen WPS-painiketta WiFi-verkon salasanan kirjoittamisen sijaan. Toimi tällöin seuraavasti: 1. Paina reitittimen WPS-painiketta. 2. Paina kahden minuutin kuluessa liitettävän laitteen WPSpainiketta tai viimeistele WPS-määritys noudattamalla langattoman laitteen mukana toimitettuja WPS-ohjeita. Laite liitetään reitittimeen. 3. Voit lisätä muita langattomia laitteita samalla tavalla. Huomautus: WPS ei tue WEP-suojausta. Jos yrität muodostaa yhteyden verkossa olevaan WEP-laitteeseen WPS-toiminnolla, se ei toimi. 10

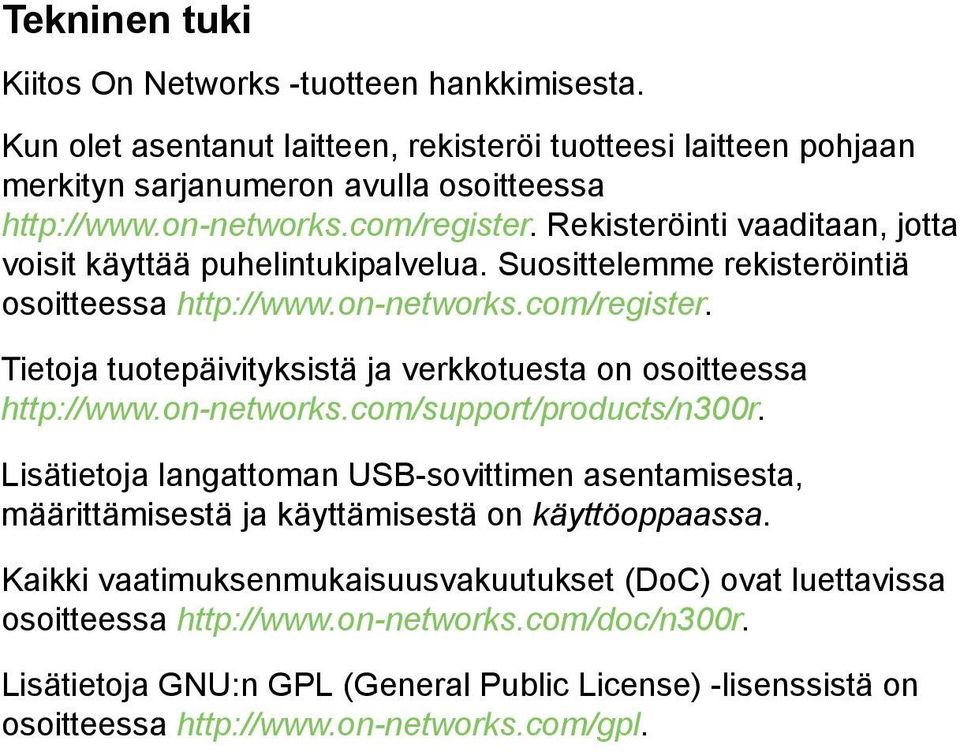

11 Tekninen tuki Kiitos On Networks -tuotteen hankkimisesta. Kun olet asentanut laitteen, rekisteröi tuotteesi laitteen pohjaan merkityn sarjanumeron avulla osoitteessa Rekisteröinti vaaditaan, jotta voisit käyttää puhelintukipalvelua. Suosittelemme rekisteröintiä osoitteessa Tietoja tuotepäivityksistä ja verkkotuesta on osoitteessa Lisätietoja langattoman USB-sovittimen asentamisesta, määrittämisestä ja käyttämisestä on käyttöoppaassa. Kaikki vaatimuksenmukaisuusvakuutukset (DoC) ovat luettavissa osoitteessa Lisätietoja GNU:n GPL (General Public License) -lisenssistä on osoitteessa

12 Kesäkuu 2012
