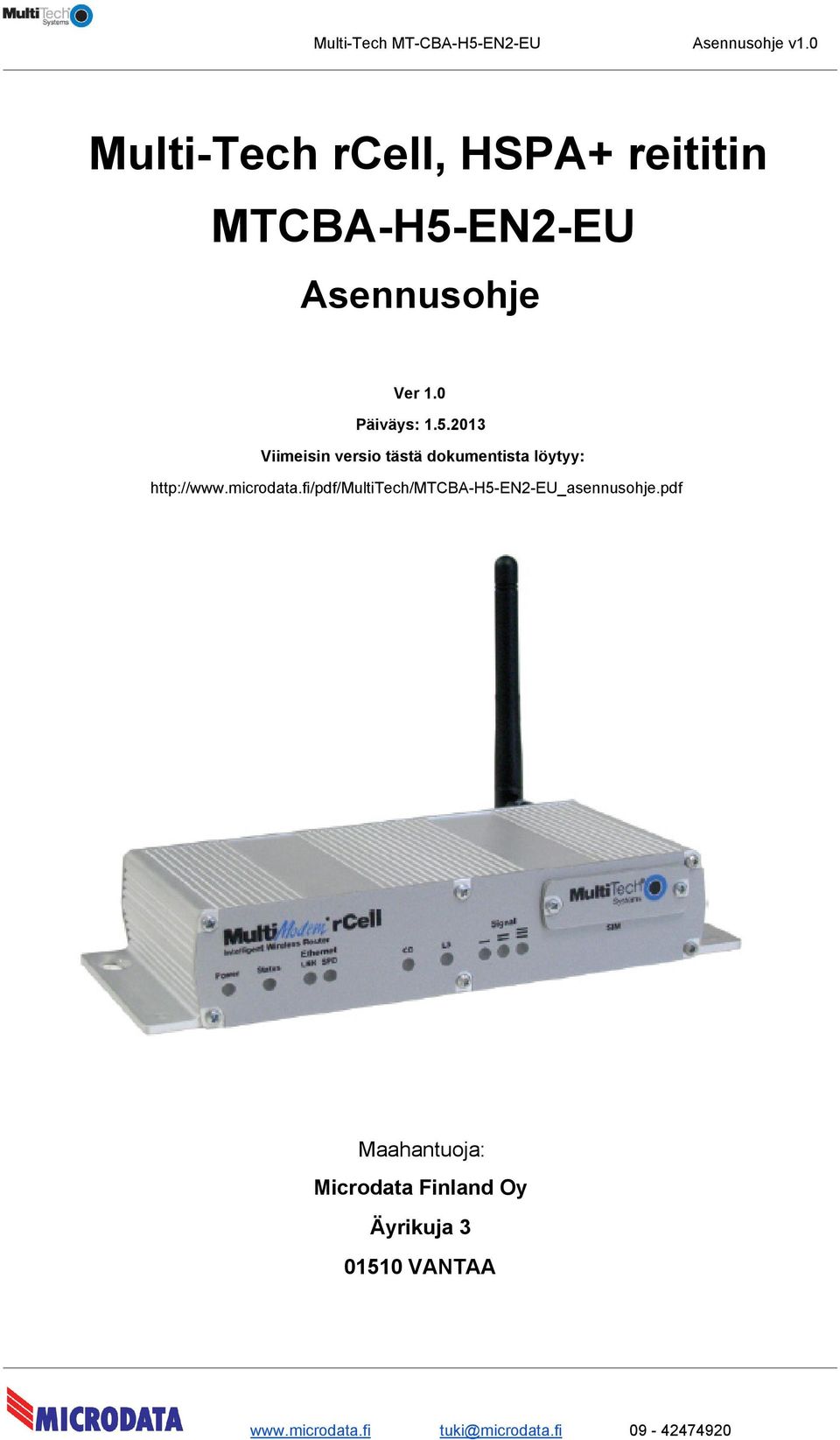

1 Multi Tech rcell, HSPA+ reititin MTCBA H5 EN2 EU Asennusohje Ver 1.0 Päiväys: Viimeisin versio tästä dokumentista löytyy: H5 EN2 EU_asennusohje.pdf Maahantuoja: Microdata Finland Oy Äyrikuja VANTAA

2 1. Lyhyt johdanto Multi Tech MultiModem rcell on 3G reititin kriittisiin olosuhteisiin. Laajennetulla käyttölämpötila alueella varustettu rcell pystyy mobiiliteknologian avulla yhdistämään Ethernet lähiverkon kaikki tietokoneet, palvelimet, IP turvakamerat sekä muut Ethernet laitteet langattomasti internetiin. 2. Tekniset tiedot 3G/UMTS/HSDPA: 850/900/1700/1900/2100MHz 2G: 850/900/1800/1900MHz HSPA+ 21Mbit/s (down) + 5.7M (up) HSPA 7.2Mbit/s (down) + 5.7M (up) HSDPA 3.6Mbit/s (down) + 384k (up) EDGE/GPRS: 850/900/1800/1900MHz EDGE Class 10 max. 216kbit/s GPRS Class 12 max 85.6kbit/s LAN: 1x10/100BaseT Ethernet (RJ 45) Sarjaportti: 1x RS 232 DB9 (max: 921.6k) IPSec VPN (LAN to LAN): 3DES ja AES SPI/NAT palomuuri, Porttiohjaus, IP suodatus DynDNS/SNTP/GRE/DHCP tuki Hallinta: HTTP/Syslog Käyttölämpötila: 30C...+60C Käyttöjännite: 9 32VDC Merkki ledit: Ethernet, Power, Mobile, Signal level Antenniliitäntä: SMA Metallikotelo (seinäkiinnitettävä) Mitat: 7.1 x 17.8 x 3.0cm Paino: 326g Hyväksynnät: CE Mark, EMC: FCC Part 15, 22, 24; EN 55022, EN 55024, EN , EN , EN , EN ; RSS 132, 133, 102, Safety: cul , UL ; IEC , AS/NZS , Network: PTCRB

3 3.Sovelluskohteita Väliaikaiset internet yhteydet Internet yhteydet liikkuvasta kohteesta, ajoneuvot Internet varayhteydet Väliaikaiset internet yhteystarpeet (messut/tapahtumat,, rakennustyömaat) IP turva ja valvontakamerajärjestelmät Hälytys ja turvallisuusjärjestelmät Kiinteistöautomaatio (LVIS) ja kulunvalvonta Kauppa ja kassajärjestelmät (POS) Tiedonkeruu ja mittausjärjestelmät Varasto ja logistiikkajärjestelmät Teollisuusautomaatio, M2M Laitteistojen etähallinta 4.Turvallisuus Laite on CE hyväksytty. Laite on industrial käyttöön soveltuva laajalämpötila reititin, mutta ei sisällä kosteussuojaa. Mikäli laite asennetaan ulkotiloihin, tulee se suojata sääsuojakotelolla. 5. Pakkausluettelo Reititin, mobiili antenni, AC/DC virtalähde, kaapelit, CD (käsikirjat, apuohjelmistot). 6. Takuu ja tekninen tuki Laitteella on 24kk takuu. Laitteen teknisestä tuesta vasta laitemaahantuoja Microdata Finland Oy. Tutustu tämän ohjeen lisäksi laitten englanninkieliseen käsikirjaan. Mikäli tarvitset lisäapua käyttöönotossa, ota yhteys laitemaahantuojaan. 7. Merkkivalot ja liittimet Power Status Ethernet CD/LS Signal Virtavalo palaa, kun virtalähde on kytkettynä. Tilavalo vilkkuu, kun laite toimii normaalisti. Ethernet portin yhteyden tila sekä nopeus. Modeemivalot kertovat yhteyden tilasta. Mobiiliverkon signaalivoimakkuustaso.

4 8. Liittimet SIM korttipaikka on etupanelissa luukun takana, joka on kiinnitettynä kahdella ruuvilla SIM kortti asennetaan metallipinnat alaspäin ja lovi ulospäin. Varmista, ettei laitteessa ole virtoja, kun asennat SIM kortin! Laitteen takana on virtaliitin (kierrettävä), antenniliitin (SMA), Ethernet portti (RJ 45) sekä RS 232 (DB9). 9. Käyttöönotto 1.) Poista PIN koodikysely SIM kortilta (esim. matkapuhelimellasi) ja asenna se laitteeseen. SIM kortti asennetaan laitteen etuosassa olevan luukun alle. Laitteen virtalähde ei saa olla kytkettynä eikä virtakytkin päällä, kun SIM kortti asennetaan. 2.) Kytke laitteen seinälaturi seinään, johto se laitteeseen ja asenna laitteen antenni takana olevaan liittimeen. Tarkista, että Power merkkivalo syttyy ja jää palamaan. 3.) Kytke tietokone kiinni Ethernet porttiin ja käynnistä selain osoitteeseen ja kirjaudu sisään user: admin / password: admin. 4.) Kytke PPP Enable asentoon, määrittele laitteelle APN (tarkista operaattorilta, esim. internet ) ja tarkista soittosarjanumero, vahvista muutokset Apply painikkeella. 5.) Valitse valikon oikeasta yläreunasta Save & restart

5 6.) Laite käynnistyy ja hetken kuluttua laite kirjautuu Internetiin, etupanelissa palaa CD merkkivalo ja tilanäkymässä näkyy mobiiliyhteyden tila: 10. Porttiohjaus Mikäli operaattorisi tarjoaa julkisen IP osoitteen SIM kortille, saadaan porttiohjaus tehtyä seuraavalla tavalla laitehallinnasta: Määrittele palvelimen IP osoite ao. esimerkin mukaisesti. Varmista, että palvelimen oletusyhdyskäytävä on (nimi = Server ).

6 Salli pakettifilttereissä haluttu liikenne, esimerkissä http liikenne, ao esimerkin mukaisesti: Tee porttiohjaus (DNAT) halutulle porttiliikenteelle ao. esimerkin mukaisesti ja lopuksi paina Apply sekä Save & Restart. 11. Palauta tehdasasetukset Laite voidaan palauttaa tehdasasetuksiin painamalla laitteen reset painiketta pitkään esim. klemmarilla.
