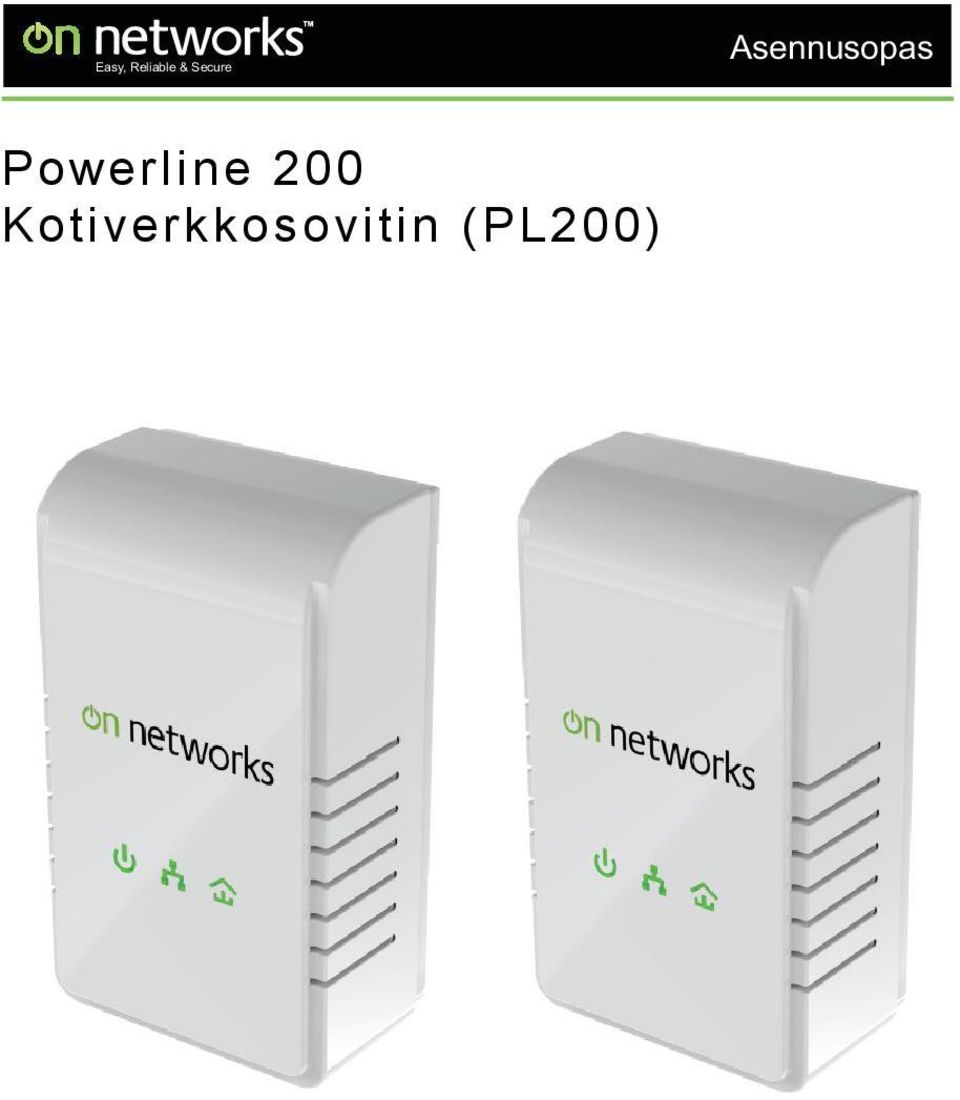

1 Easy, Reliable & Secure Asennusopas Powerline 200 Kotiverkkosovitin (PL200)

2 Tavaramerkit Merkki- ja tuotenimet ovat omistajiensa tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Tietoja voidaan muuttaa ilman erillistä ilmoitusta. Ehdot On Networks pidättää oikeuden muuttaa tässä asiakirjassa kuvattuja tuotteita ilman ennakkoilmoitusta, jos tuotteiden sisäinen rakenne, toimivuus ja/tai luotettavuus sitä edellyttää. On Networks ei ole vastuussa mistään tässä tekstissä kuvattujen tuotteiden tai laitekokoonpanokuvien käytöstä tai soveltamisesta. Tämä symboli on myönnetty Euroopan unionin direktiivin 2002/96/EY (Euroopan unionin direktiivi 2002/96/EY käytöstä poistettujen sähkö- ja elektroniikkalaitteiden kierrätyksestä, eli sähkö- ja elektroniikkaromudirektiivi) nojalla. Jos tämä tuote hävitetään Euroopan unionin alueella, se täytyy käsitellä ja kierrättää sähkö- ja elektroniikkaromudirektiivin hyväksyneiden ja täytäntöönpanneiden valtioiden lainsäädännön mukaisesti. 2

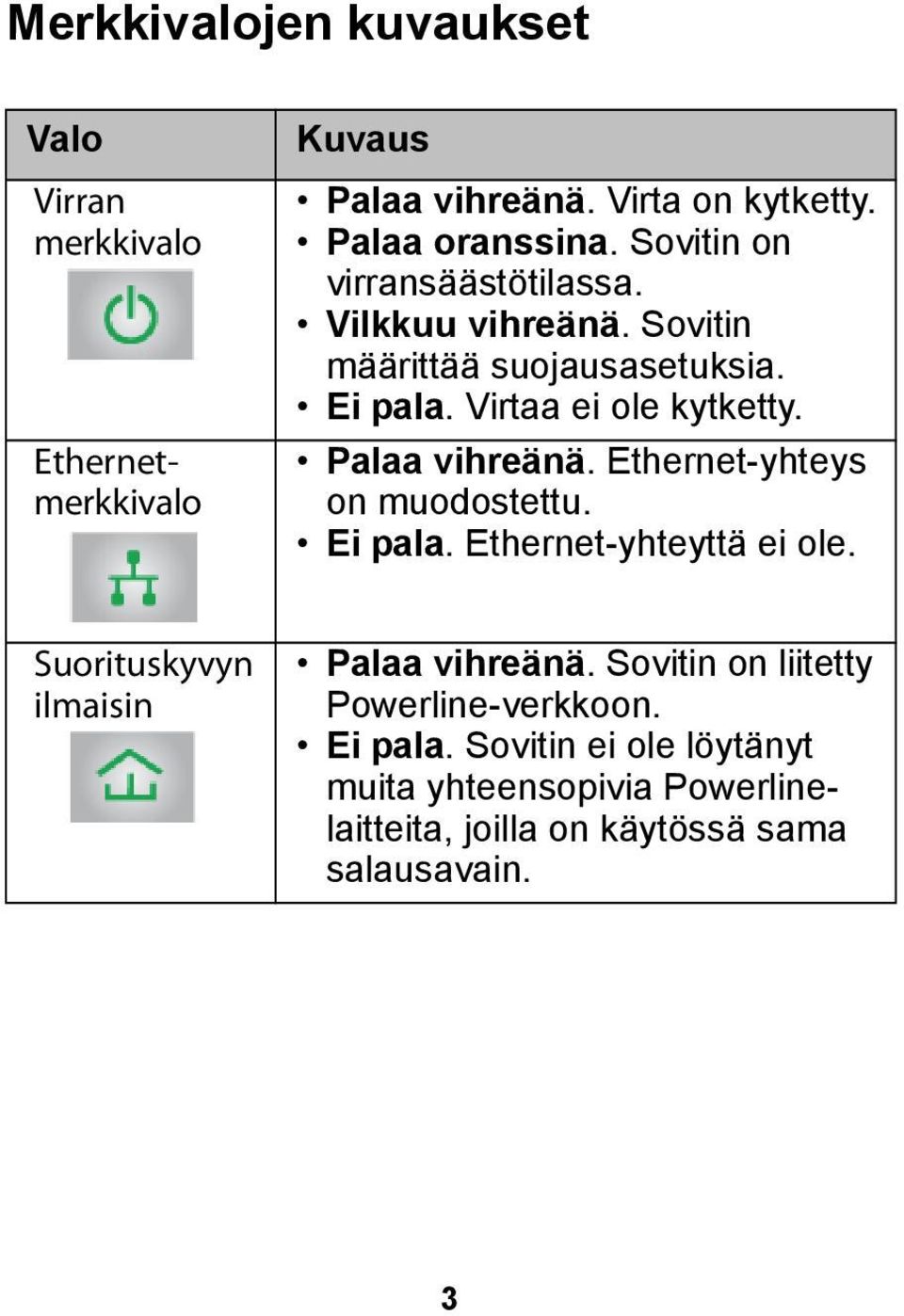

3 Merkkivalojen kuvaukset Valo Virran merkkivalo Ethernetmerkkivalo Kuvaus Palaa vihreänä. Virta on kytketty. Palaa oranssina. Sovitin on virransäästötilassa. Vilkkuu vihreänä. Sovitin määrittää suojausasetuksia. Ei pala. Virtaa ei ole kytketty. Palaa vihreänä. Ethernet-yhteys on muodostettu. Ei pala. Ethernet-yhteyttä ei ole. Suorituskyvyn ilmaisin Palaa vihreänä. Sovitin on liitetty Powerline-verkkoon. Ei pala. Sovitin ei ole löytänyt muita yhteensopivia Powerlinelaitteita, joilla on käytössä sama salausavain. 3

4 Painikkeiden kuvaukset Palautuspainike Suojauspainike Ethernet-portti Valo Tehdasasetusten palautus Suojauspainike Kuvaus Palauta Powerline-sovittimen oletusasetukset painamalla palautuspainiketta yhden sekunnin ajan. Kytkettyäsi uuden Powerlinesovittimen paina suojauspainiketta kahden sekunnin ajan. Paina sitten jonkin vanhan verkkoon kytketyn Powerline-sovittimen suojauspainiketta kahden sekunnin ajan. Molempia painikkeita on painettava kahden minuutin kuluessa. 4

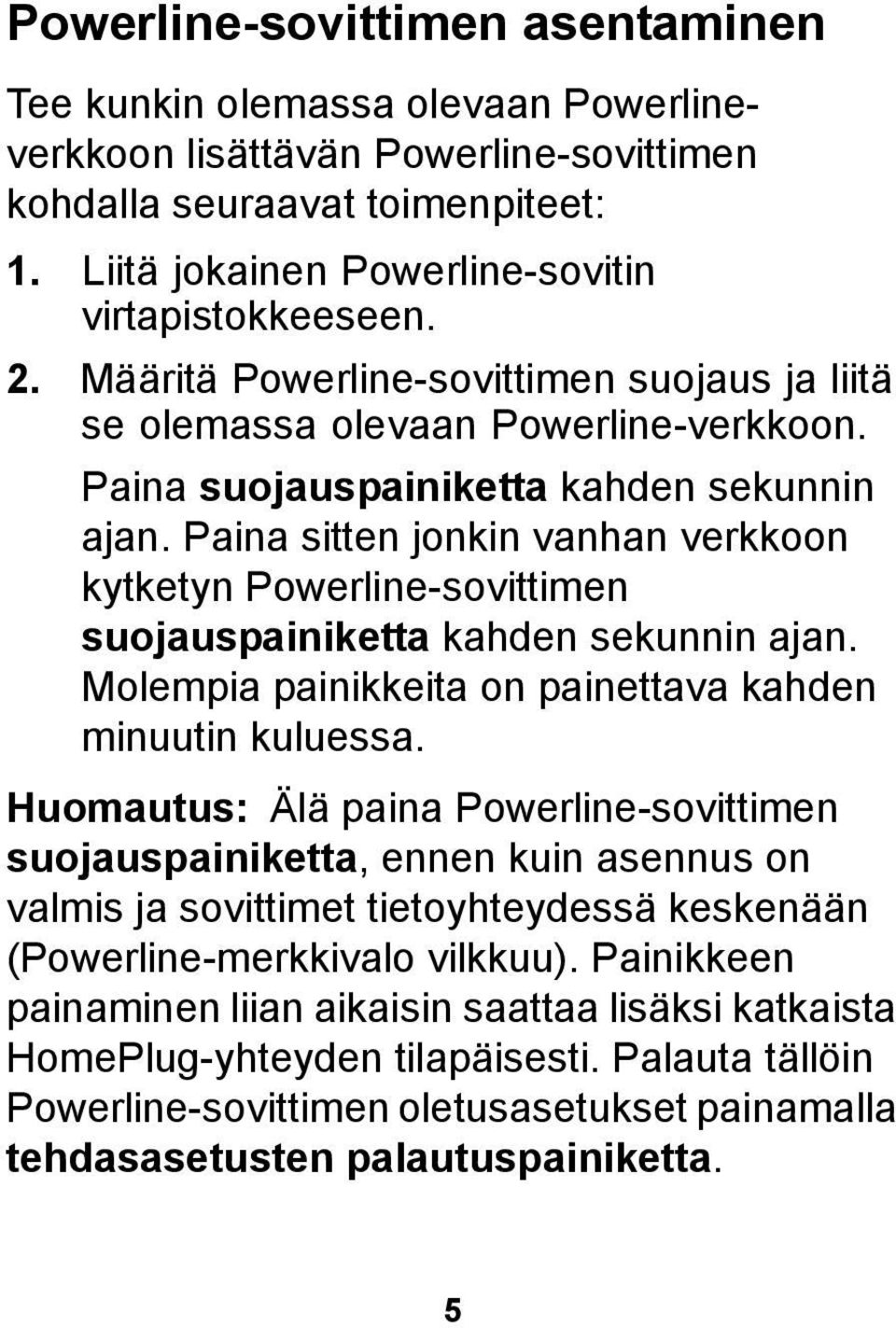

5 Powerline-sovittimen asentaminen Tee kunkin olemassa olevaan Powerlineverkkoon lisättävän Powerline-sovittimen kohdalla seuraavat toimenpiteet: 1. Liitä jokainen Powerline-sovitin virtapistokkeeseen. 2. Määritä Powerline-sovittimen suojaus ja liitä se olemassa olevaan Powerline-verkkoon. Paina suojauspainiketta kahden sekunnin ajan. Paina sitten jonkin vanhan verkkoon kytketyn Powerline-sovittimen suojauspainiketta kahden sekunnin ajan. Molempia painikkeita on painettava kahden minuutin kuluessa. Huomautus: Älä paina Powerline-sovittimen suojauspainiketta, ennen kuin asennus on valmis ja sovittimet tietoyhteydessä keskenään (Powerline-merkkivalo vilkkuu). Painikkeen painaminen liian aikaisin saattaa lisäksi katkaista HomePlug-yhteyden tilapäisesti. Palauta tällöin Powerline-sovittimen oletusasetukset painamalla tehdasasetusten palautuspainiketta. 5

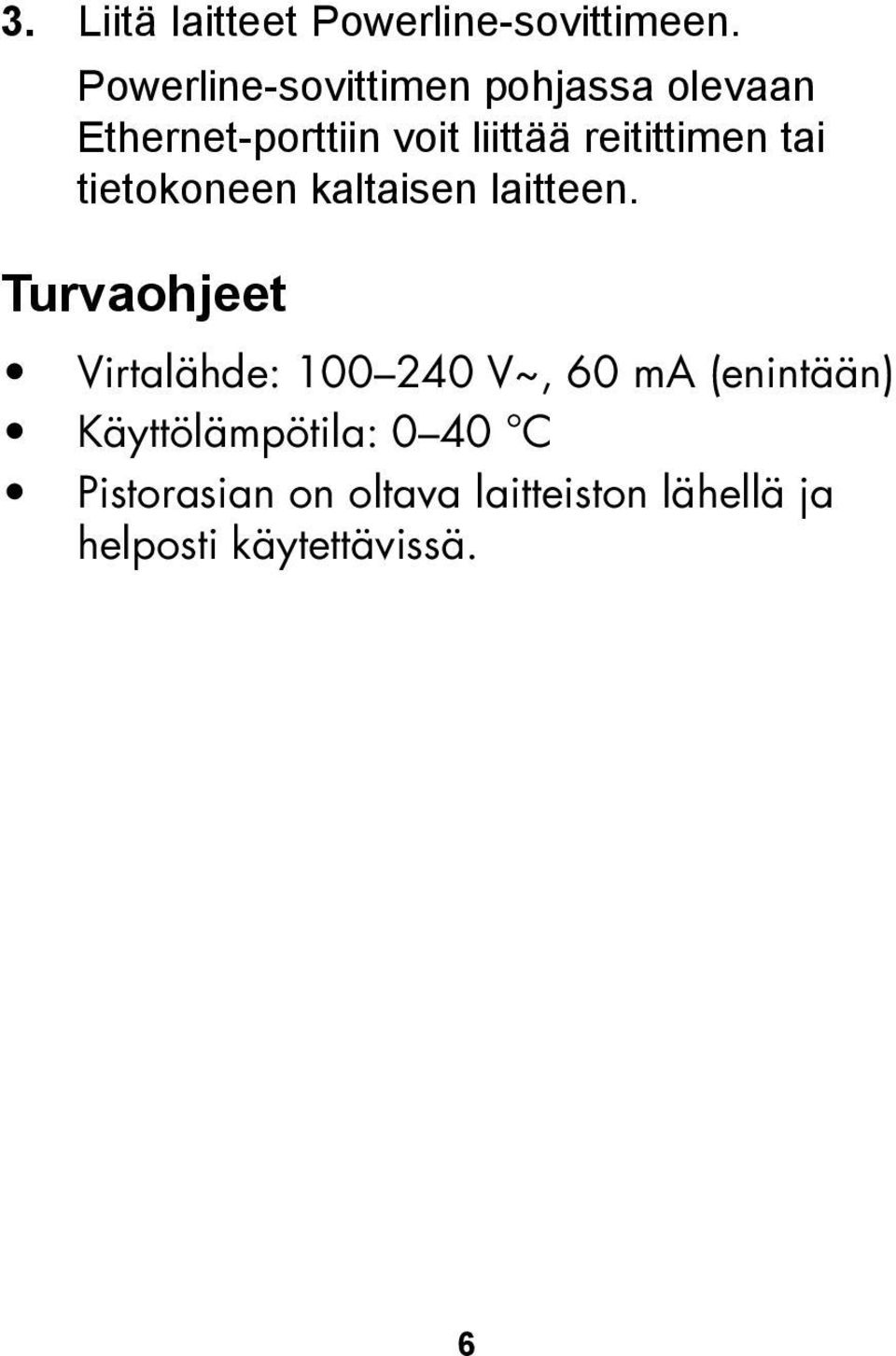

6 3. Liitä laitteet Powerline-sovittimeen. Powerline-sovittimen pohjassa olevaan Ethernet-porttiin voit liittää reitittimen tai tietokoneen kaltaisen laitteen. Turvaohjeet Virtalähde: V~, 60 ma (enintään) Käyttölämpötila: 0 40 C Pistorasian on oltava laitteiston lähellä ja helposti käytettävissä. 6

7 Tekninen tuki Kiitos On Networks -tuotteen hankkimisesta. Kun olet asentanut laitteen, rekisteröi tuotteesi laitteen pohjaan merkityn sarjanumeron avulla osoitteessa Rekisteröinti vaaditaan, jotta voisit käyttää puhelintukipalvelua. Suosittelemme rekisteröintiä osoitteessa Tuotepäivitykset ja verkkotuki ovat osoitteessa pl200. Lisätietoja langattoman USB-sovittimen asentamisesta, määrittämisestä ja käyttämisestä on käyttöoppaassa. Kaikki vaatimuksenmukaisuusvakuutukset (DoC) ovat luettavissa osoitteessa Lisätietoja GNU:n GPL (General Public License) -lisenssistä on osoitteessa

8 Kesäkuu 2012
