1 9.6 Kannettava testilaite Kannettavalla testilaitteella testataan ylivirtalaukaisimen, energia- ja virtamuuntimien, laukaisumagneetin F5 sekä mittausarvojen näytön oikea toiminta Ulkonäkö (1) LED käyttöjännitteen indikointiin (2) Käyttönäppäimet (3) 6 LED:iä testitulosten näyttöön Valmistelevat työt - Ilmakatkaisija kytketään jännitteettömäksi ja eristetään - Ylivirtalaukaisimen asetusarvot kirjoitetaan muistiin - Maasulkusuojaus, jos olemassa, kytketään pois päältä ylivirtalaukaisimesta (I g = OFF) Asetusarvo I R = 1.0 I - n Elektroniikan ulkoinen virransyöttö, jos olemassa, katkaistaan - Testiliittimen suoja X25 laukaisuyksikössä poistetaan VAROTTAVA Jos kannettavaa testilaitetta käytetään ilmakatkaisijan ollessa päällekytkettynä, se voi johtaa virheellisiin laukaisuihin ja kannettavan testilaitteen rikkoutumiseen

2 9.6.3 Kytkeminen HUOMIO Kytkentäjärjestys on otettava huomioon! Muussa tapauksessa tuloksena voi olla virheellinen toiminta ja väärät testitulokset (1) Testiliitin ylivirtalaukaisimessa (3) Jännitteen syöttö (2) 40 napainen laakakaapeli pistokkeineen (4) Testilaite Jännitteen syöttö Testauslaite saa virtansa vaihtovirtaverkosta V tai V, 50/60 Hz. Tehtaan asetus on V. Vaihtokytkin on piirilevyllä testilaitteen sisällä. Verkkojännitteen vaihto

3 9.6.5 Käyttö Virtalähteen liittämisen jälkeen käynnistyy automaattinen tilan tarkistus. Siinä käydään läpi ylivirtalaukaisimen eri komponentit ja parametrit. Jos tilan testaus oli virheetön, LED "ETU STATUS" palaa pysyvää valoa. Muussa tapauksessa ylivirtalaukaisin tai jokin sen komponenteista (esim. mitoitusvirtamoduuli) on rikki tai sitä ei ole olemassa. Näyttö Merkitys 1 x lyhyt, tauko Testilaite rikki 2 x lyhyt, tauko Ylivirtalaukaisin rikki 4 x lyhyt, tauko - parametri ei oikein asetettu - virtamuunnin ei oikein liitetty - väärä mitoitusvirtamoduuli - mitoitusvirtamoduuli puuttuu 5 x lyhyt, tauko - laukaisumagneetti F5 ei oikein yhdistetty - laukaisin rikki Tilatestin voi koska tahansa toistaa painamalla pitkään (enemmän kuin 3 s ) painiketta "START". Periaatteessa on jo aktivoidun, esim. ulkoista virtalähdettä käyttävän ylivirtalukaisimen testaus mahdollista. Silloin on otettava huomioon, että tilatestauksen tuloksessa LED "ETUSTATUS" voi kauttaaltaan vilkuttaa 2 x lyhyesti ilman, että virhettä olisi olemassa. Varmuuden vuoksi pitäisi ylivirtalaukaisimen testaus uusia virtalähteen ollessa suljettuna. Tilatestausta ylivirtalaukaisijoille ETU25B/ ETU27B / ETU15B, joiden tunnistusnumero on pienempi kuin xxxxxx / xxxxxx / xxxxxx ei tueta. Näiden tyyppien testauksen voi ohittaa painamalla "L" painiketta noin 3 s ajan virransyötön testilaitteeseen kytkemisen jälkeen. Tässä tapauksessa on ylivirtalaukaisimen oikea toiminta testattava ennen lisätestien käynnistystä testilaitteella, esimerkiksi toiminnolla "ylivirtalaukaisimen aktivointi" ja tarkkailemalla ylivirtalaukaisimen LED näyttöjä. Muuntimien testaus Ohje Käytettäessä optiota Z=F30 bzw. 3WL9111-0AK32-0AA0 ( IT-verkkoelektroniikka ) muuntimia ei voi testata testilaitteella. Virta- ja jännitemuuntimen testaamiseksi painiketta START painetaan lyhyesti (vähemmän kuin 2 s). START Palava LED vahvistaa vastaavan muuntimen oikean toiminnan. Jos LED vilkkuu, vastaavaa muunninta joko ei ole, sitä ei ole kytketty kunnolla tai se on rikki

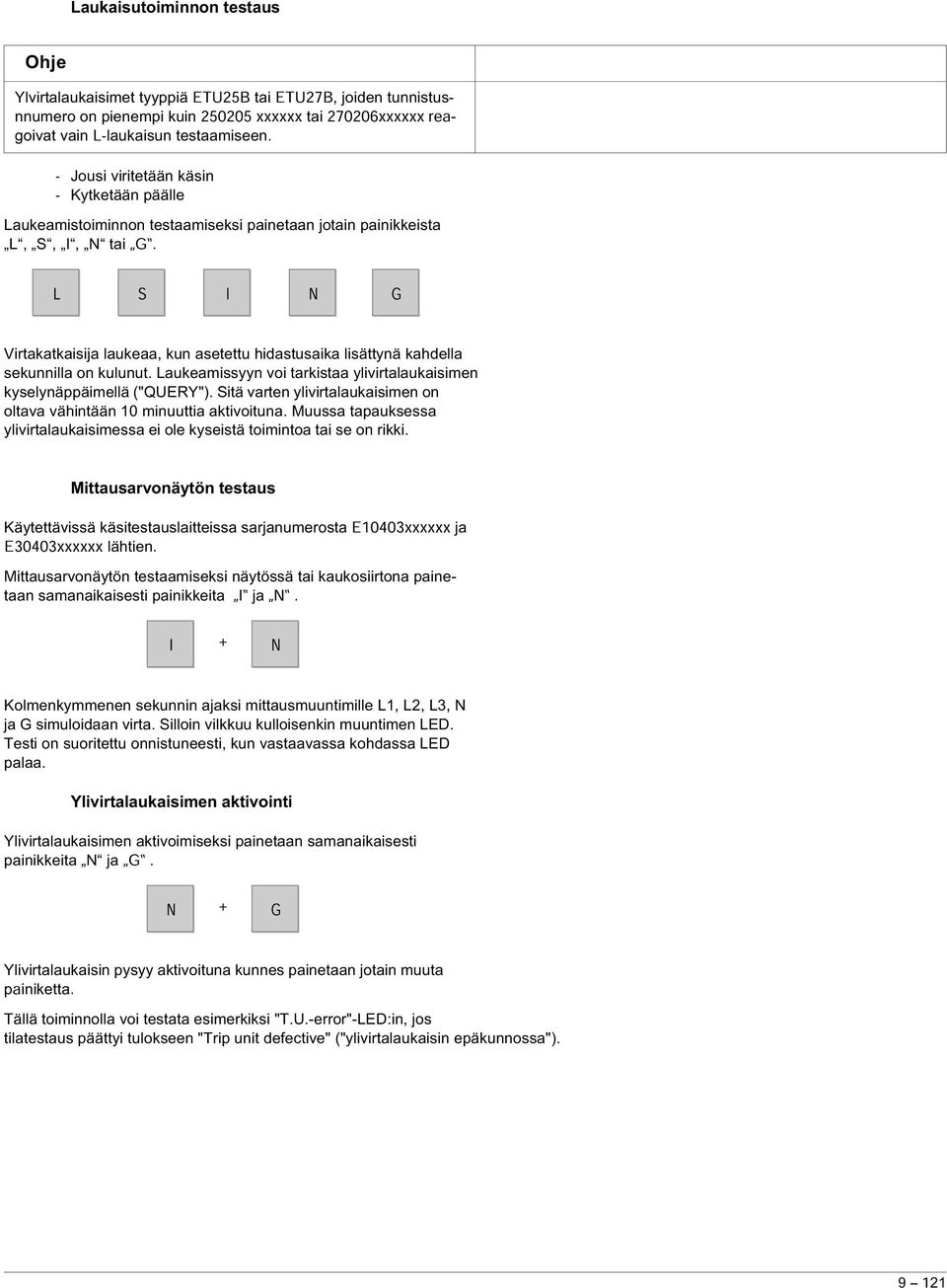

4 Laukaisutoiminnon testaus Ohje Ylvirtalaukaisimet tyyppiä ETU25B tai ETU27B, joiden tunnistusnnumero on pienempi kuin xxxxxx tai xxxxxx reagoivat vain L-laukaisun testaamiseen. Jousi viritetään käsin - Kytketään päälle Laukeamistoiminnon testaamiseksi painetaan jotain painikkeista L, S, I, N tai G. L S I N G Virtakatkaisija laukeaa, kun asetettu hidastusaika lisättynä kahdella sekunnilla on kulunut. Laukeamissyyn voi tarkistaa ylivirtalaukaisimen kyselynäppäimellä ("QUERY"). Sitä varten ylivirtalaukaisimen on oltava vähintään 10 minuuttia aktivoituna. Muussa tapauksessa ylivirtalaukaisimessa ei ole kyseistä toimintoa tai se on rikki. Mittausarvonäytön testaus Käytettävissä käsitestauslaitteissa sarjanumerosta E10403xxxxxx ja E30403xxxxxx lähtien. Mittausarvonäytön testaamiseksi näytössä tai kaukosiirtona painetaan samanaikaisesti painikkeita I ja N. I + N Kolmenkymmenen sekunnin ajaksi mittausmuuntimille L1, L2, L3, N ja G simuloidaan virta. Silloin vilkkuu kulloisenkin muuntimen LED. Testi on suoritettu onnistuneesti, kun vastaavassa kohdassa LED palaa. Ylivirtalaukaisimen aktivointi Ylivirtalaukaisimen aktivoimiseksi painetaan samanaikaisesti painikkeita N ja G. N + G Ylivirtalaukaisin pysyy aktivoituna kunnes painetaan jotain muuta painiketta. Tällä toiminnolla voi testata esimerkiksi "T.U.-error"-LED:in, jos tilatestaus päättyi tulokseen "Trip unit defective" ("ylivirtalaukaisin epäkunnossa")

5 9.6.6 Viimeistelevät työt - Palautetaan alkuperäiset asetusarvot - Kansi asetetaan X25:n päälle Tilausnumerot Tilausnumero Kannettava testilaite 3WL9111-0AT31-0AA
