Puukerrostalon suunnittelu eurokoodeilla
|
|
|
- Saara Niemi
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 Puukerrostalon suunnittelu eurokoodeilla Eurokoodiseminaari 2012 Hanasaaren Kulttuurikeskus
2 kuuluu Metsä Groupiin Metsä Group on vastuullinen metsäteollisuuskonserni, joka keskittyy viiteen ydintoimintoon Pehmo- ja ruoanlaittopapereihin Kartonkiin Selluun Puutuotteisiin Puunhankintaan ja metsäpalveluihin Metsä Groupilla on toimintaa noin 30 maassa Liikevaihto 5,3 miljardia euroa työntekijää Tuotteiden pääraaka-aine on uusiutuva pohjoismainen puu. Metsäliitto Osuuskunnan omistaa noin yksityistä metsänomistajaa 2
3 Kerrostalojärjestelmä Tuoteosakauppa Suunniteltu, asennettu Elementoitu runkojärjestelmä Kertopuinen pilari-palkki-runko Kerto-Ripa elementit kevyet ulkoseinäelementit Parveke-elementit Järjestelmän ominaisuudet Asennusnopeus Rakenteiden keveys Muunneltavuus, tilankäyttö LVIS+Sprinkleri integraatio Tietomallinnus Todennettu paloturvallisuus Todennettu ilmatiiveys Todennettu ääneneristävyys 3
4 Puurakennesuunnittelu, Case Puuviikki Suunnitteluvastuut Puurakennesuunnittelu Insinööritoimisto Asko Keronen Päärakennesuunnittelu A-Insinöörit Suunnittelulähtökohdat Puurakenteiden vaativuusluokka AA Betonirakenteiden vaativuusluokka A Seuraamusluokka CC2 Paloluokka P2, runko R60, parvekkeet R30 (E1 2002) Tuulikuorman maastoluokka II Pystyrungon taipumaraja H/300 Yläpohjapalkkien taipumaraja L/300, elementit L/200 Välipohjapalkit- ja elementit inst=l/400, net,fin=l/300 Välipohjan värähtelymitoitus > 9 Hz Kolmannen osapuolen puurakenteiden tarkastusvaatimus Elementtituotannon laadunvalvonta 4

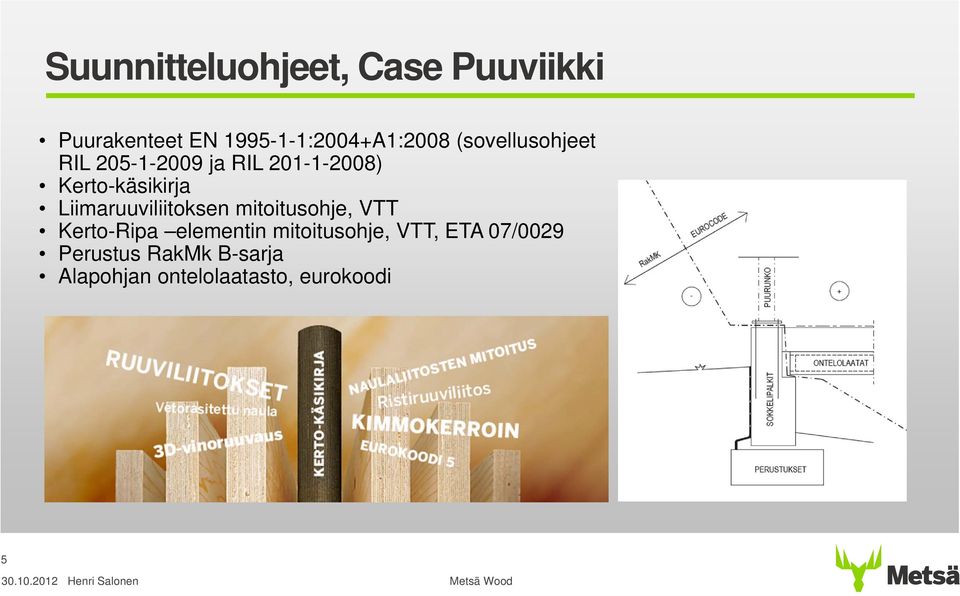

5 Suunnitteluohjeet, Case Puuviikki Puurakenteet EN :2004+A1:2008 (sovellusohjeet RIL ja RIL ) Kerto-käsikirja Liimaruuviliitoksen mitoitusohje, VTT Kerto-Ripa elementin mitoitusohje, VTT, ETA 07/0029 Perustus RakMk B-sarja Alapohjan ontelolaatasto, eurokoodi 5

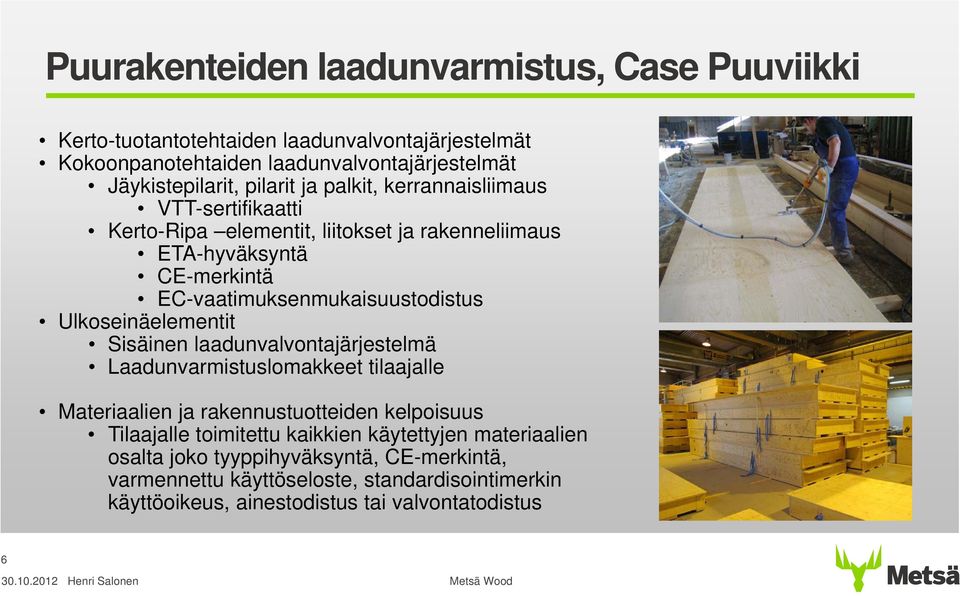

6 Puurakenteiden laadunvarmistus, Case Puuviikki Kerto-tuotantotehtaiden laadunvalvontajärjestelmät Kokoonpanotehtaiden laadunvalvontajärjestelmät Jäykistepilarit, pilarit ja palkit, kerrannaisliimaus VTT-sertifikaatti Kerto-Ripa elementit, liitokset ja rakenneliimaus ETA-hyväksyntä CE-merkintä EC-vaatimuksenmukaisuustodistus Ulkoseinäelementit Sisäinen laadunvalvontajärjestelmä Laadunvarmistuslomakkeet tilaajalle Materiaalien ja rakennustuotteiden kelpoisuus Tilaajalle toimitettu kaikkien käytettyjen materiaalien osalta joko tyyppihyväksyntä, CE-merkintä, varmennettu käyttöseloste, standardisointimerkin käyttöoikeus, ainestodistus tai valvontatodistus 6

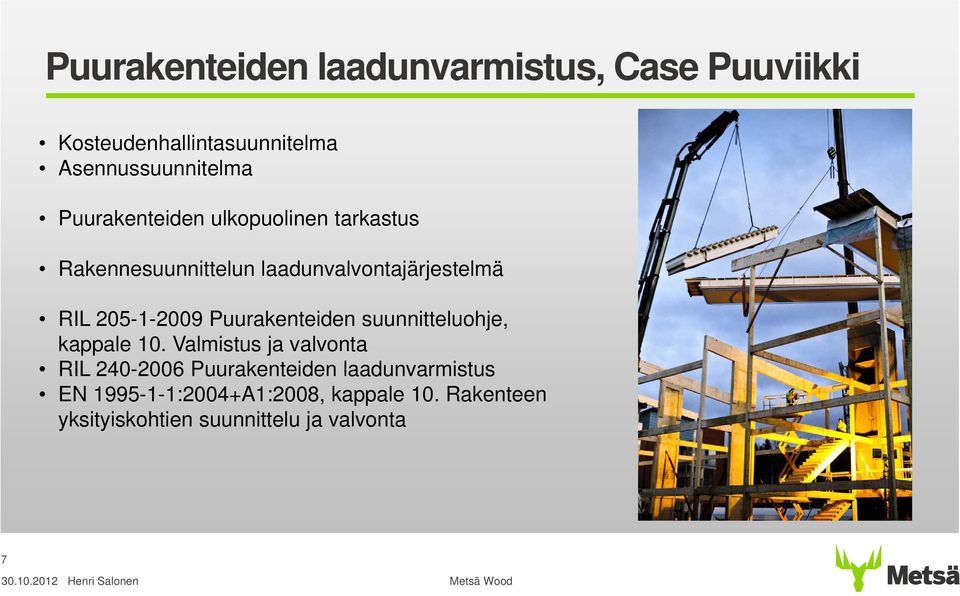

7 Puurakenteiden laadunvarmistus, Case Puuviikki Kosteudenhallintasuunnitelma Asennussuunnitelma Puurakenteiden ulkopuolinen tarkastus Rakennesuunnittelun laadunvalvontajärjestelmä RIL Puurakenteiden suunnitteluohje, kappale 10. Valmistus ja valvonta RIL Puurakenteiden laadunvarmistus EN :2004+A1:2008, kappale 10. Rakenteen yksityiskohtien suunnittelu ja valvonta 7
8 Puurakenteiden mitoitus, Kerrostalojärjestelmä Finnwood 2.3 SR1 Pilari Palkki Kattoelementti Välipohjaelementti Jäykistepilari Murto- ja käyttörajatilojen kuormitustapaukset Finnwoodin perusasetusten mukaan Kokonaisstabiliteetti Tuulikuorma ja lisävaakavoima (pystyrakenteen vinous) Mastojäykisteet (jäykistepilarit, hissikuilu) Ylä- ja välipohjien levykentät (kiepahdustuki) Kuormat tuulipinta-alojen suhteessa 8

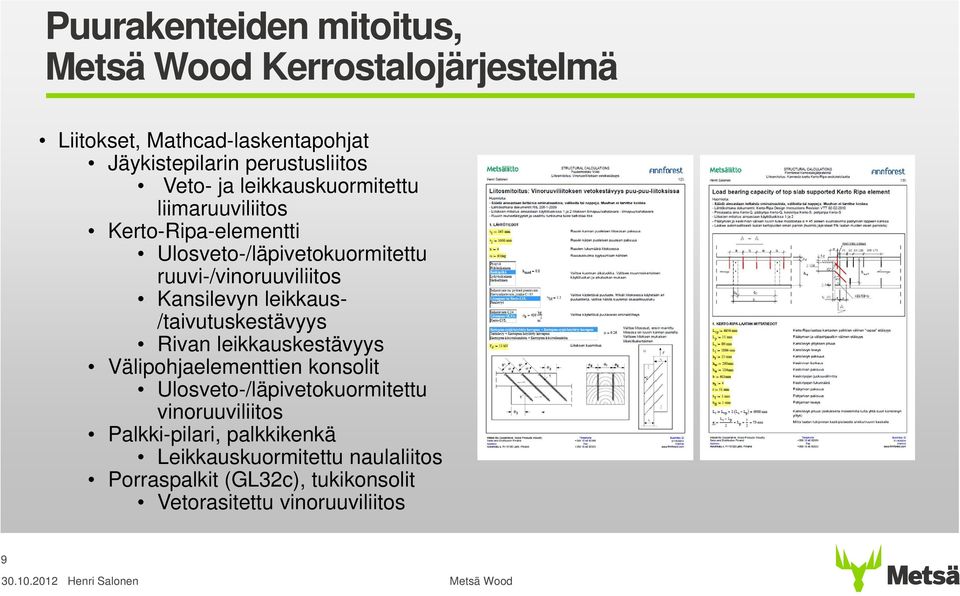

9 Puurakenteiden mitoitus, Kerrostalojärjestelmä Liitokset, Mathcad-laskentapohjat Jäykistepilarin perustusliitos Veto- ja leikkauskuormitettu liimaruuviliitos Kerto-Ripa-elementti Ulosveto-/läpivetokuormitettu ruuvi-/vinoruuviliitos Kansilevyn leikkaus- /taivutuskestävyys Rivan leikkauskestävyys Välipohjaelementtien konsolit Ulosveto-/läpivetokuormitettu vinoruuviliitos Palkki-pilari, palkkikenkä Leikkauskuormitettu naulaliitos Porraspalkit (GL32c), tukikonsolit Vetorasitettu vinoruuviliitos 9
10 Puurakenteiden mitoitustyökalut ja eurokoodi Finnwood 2.3 SR1 Autodesk Robot Structural Analysis Oletuksena EN :2004+A1:2008, ilman kansallista liitettä Esistandardissa kansallinen liite mukana Puuinfo, ohjeet ja esimerkit Kerto-käsikirja Suunnittelutoimistoilla omat erikoissovelluksensa SKOL-eurokoodilaskentapohjat? Jigi 2012 Ohjelmistotarve: Muuttuvapoikkileikkauksinen palkki Liitosmitoitus (ruuvi, naula) 10
11 Suomalaisen puukerrostalon rakennesuunnittelu eurokoodilla Normaalia eurokoodi-puurakennesuunnittelua Puukerrostalojärjestelmille yhteistä Kuormitusten määrittäminen Murto- ja käyttörajatilareunaehdot Puukerrostalojärjestelmien eroja rakennesuunnittelussa Pilari-palkki-järjestelmä Kuormien jakautuminen selkeää, suuret liitosvoimat Kokonaisstabiliteetin mitoituksessa isot pistevoimat Erittäin pieni puun painuma Kantavat seinät järjestelmä Kuormien jakautuminen monimutkaisempaa, paljon rakennekerroksia (ei CLT) Pienet liitosvoimat, paljon jakautumisvaihtoehtoja Hyvät jäykistysominaisuudet rakennuksen korkeuden suhteen CLT ei tuttu suomalaisille rakennesuunnittelijoille Puun painuma suurempi kuin pilari-palkki-rungossa 11

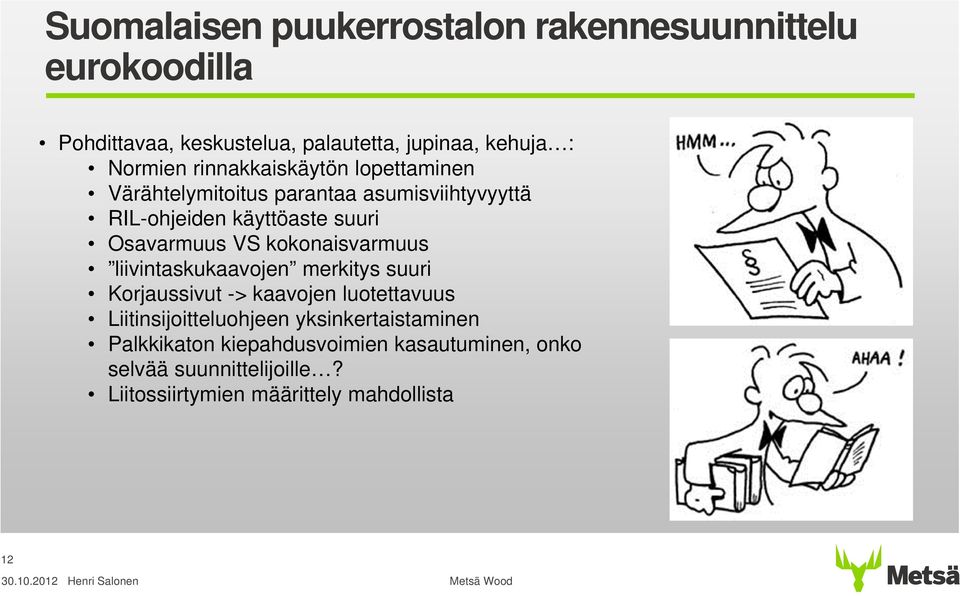

12 Suomalaisen puukerrostalon rakennesuunnittelu eurokoodilla Pohdittavaa, keskustelua, palautetta, jupinaa, kehuja : Normien rinnakkaiskäytön lopettaminen Värähtelymitoitus parantaa asumisviihtyvyyttä RIL-ohjeiden käyttöaste suuri Osavarmuus VS kokonaisvarmuus liivintaskukaavojen merkitys suuri Korjaussivut -> kaavojen luotettavuus Liitinsijoitteluohjeen yksinkertaistaminen Palkkikaton kiepahdusvoimien kasautuminen, onko selvää suunnittelijoille? Liitossiirtymien määrittely mahdollista 12
13 Kiitos! 13
