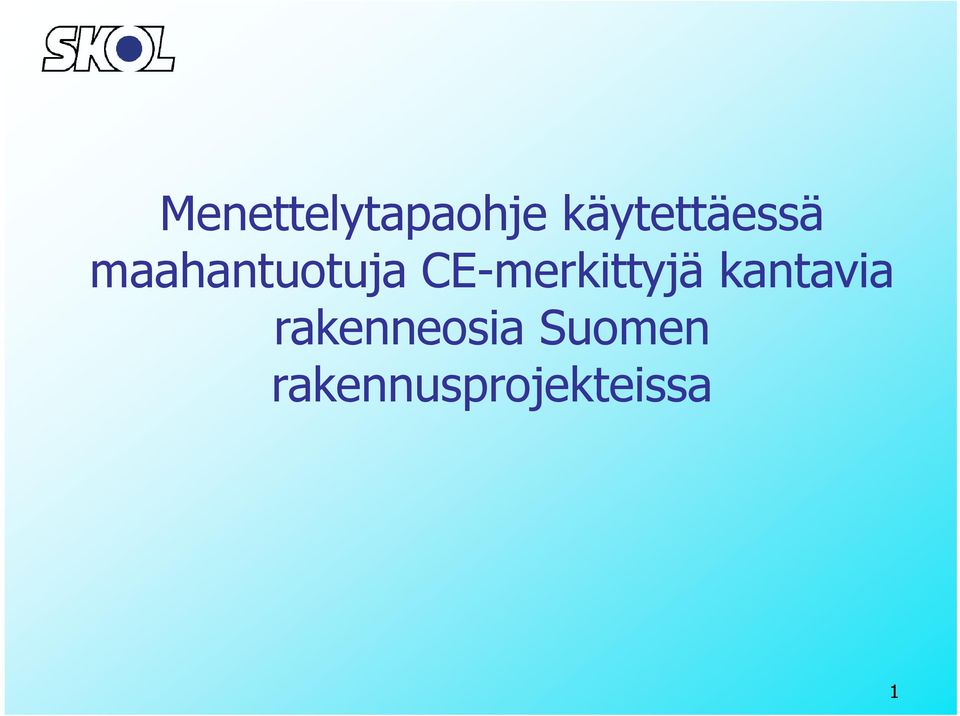

1 Menettelytapaohje käytettäessä maahantuotuja CE-merkittyjä kantavia rakenneosia Suomen rakennusprojekteissa 1

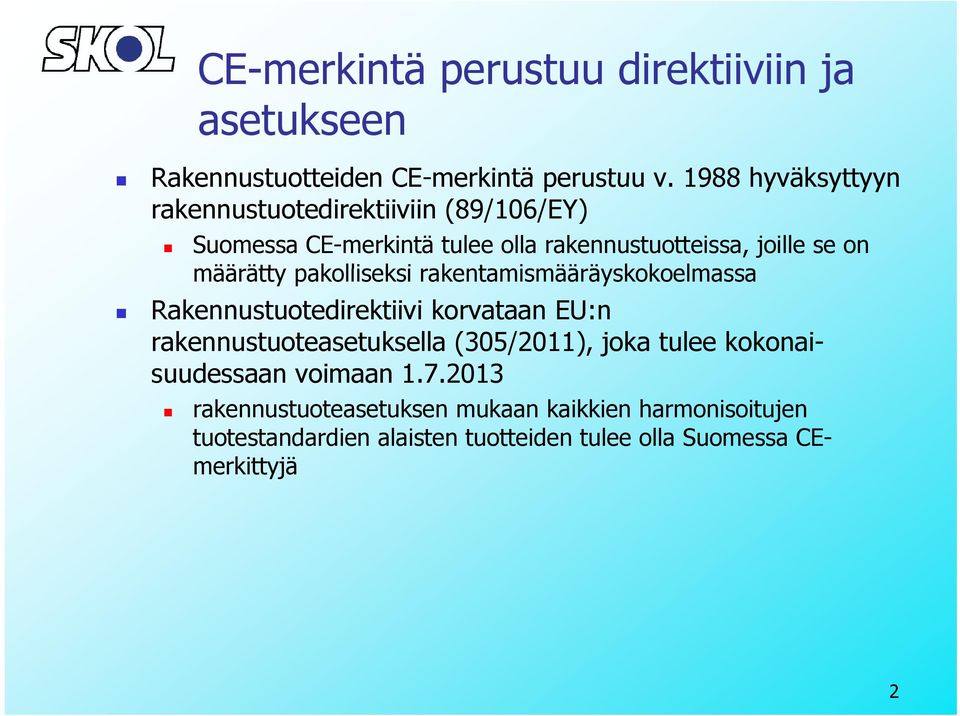

2 CE-merkintä perustuu direktiiviin ja asetukseen Rakennustuotteiden CE-merkintä perustuu v hyväksyttyyn rakennustuotedirektiiviin (89/106/EY) Suomessa CE-merkintä tulee olla rakennustuotteissa, joille se on määrätty ätt pakolliseksi rakentamismääräyskokoelmassa ä skokoelmassa Rakennustuotedirektiivi korvataan EU:n rakennustuoteasetuksella (305/2011), joka tulee kokonaisuudessaan voimaan rakennustuoteasetuksen mukaan kaikkien harmonisoitujen tuotestandardien alaisten tuotteiden tulee olla Suomessa CEmerkittyjä 2

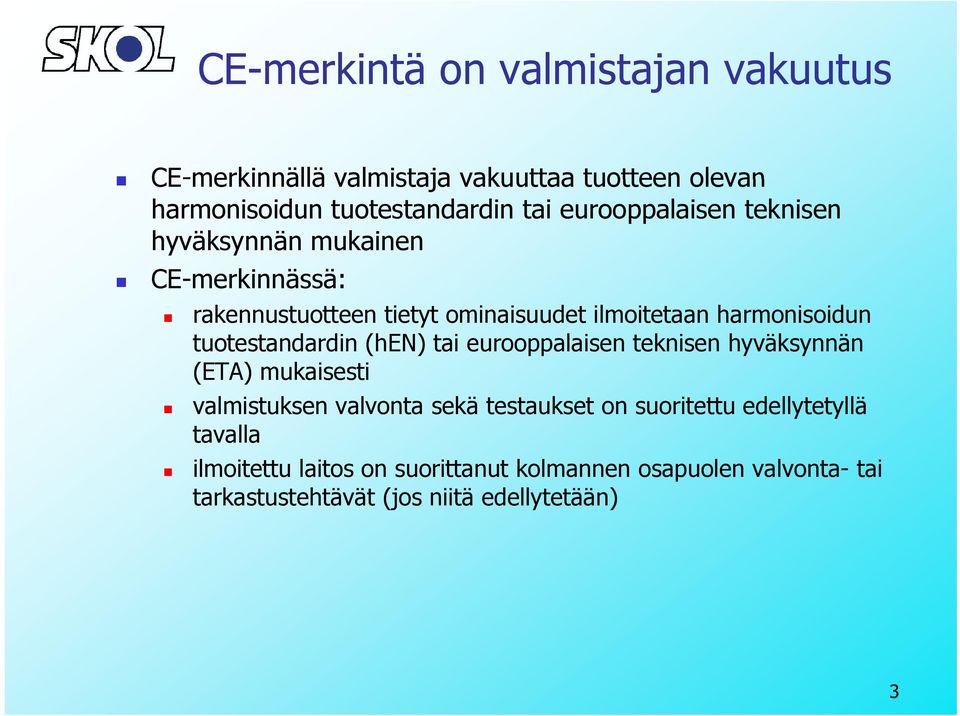

3 CE-merkintä on valmistajan vakuutus CE-merkinnällä valmistaja vakuuttaa tuotteen olevan harmonisoidun tuotestandardin tai eurooppalaisen teknisen hyväksynnän mukainen CE-merkinnässä: rakennustuotteen tietyt ominaisuudet ilmoitetaan harmonisoidun tuotestandardin (hen) tai eurooppalaisen teknisen hyväksynnän (ETA) mukaisesti valmistuksen valvonta sekä testaukset on suoritettu edellytetyllä tavalla ilmoitettu laitos on suorittanut kolmannen osapuolen valvonta- tai tarkastustehtävät (jos niitä edellytetään) 3

4 CE-merkinnän käytön periaate Rakennesuunnittelun yhteydessä määritetään tuotteilta vaadittavat ominaisuudet CE-merkinnässä ilmoitettujen teknisten tietojen perusteella verrataan, että valittu tuote vastaa vaatimuksia CE-merkintä kertoo vain tuotteen ominaisuudet harmonisoidun tuotestandardin määrittämällä tavalla, eikä siten ole automaattinen osoitus kelpoisuudesta Tuotteen kelpoisuutta arvioitaessa otetaan huomioon rakentamismääräykset ä k t ja muut viranomaisohjeet i kohdekohtaiset vaatimukset harmonisoidun tuotestandardin kansallinen soveltamisstandardi 4

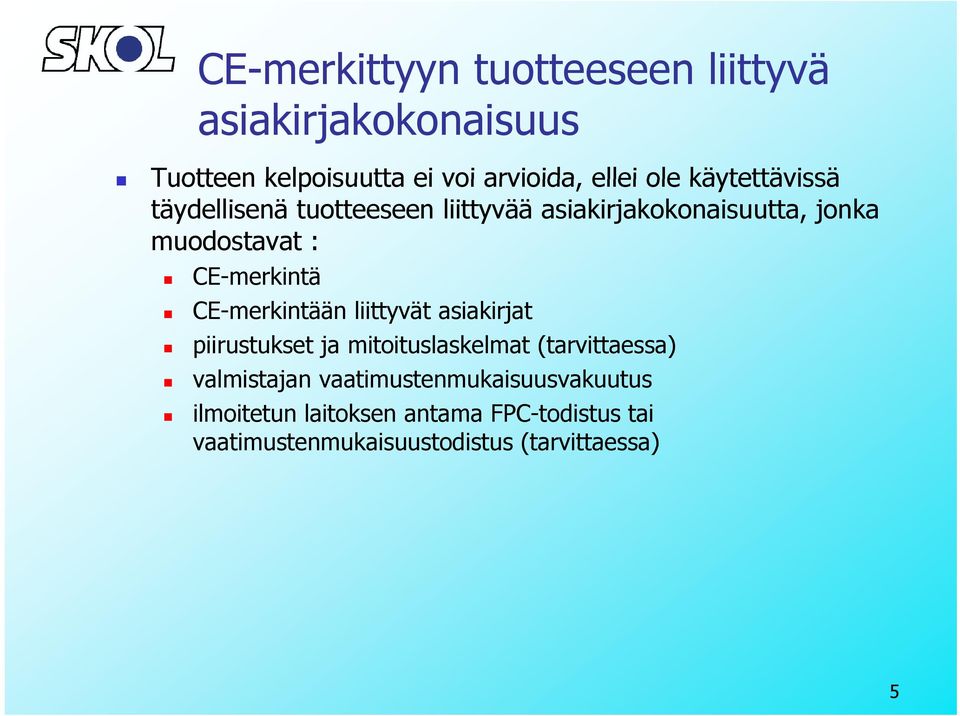

5 CE-merkittyyn tuotteeseen liittyvä asiakirjakokonaisuus Tuotteen kelpoisuutta ei voi arvioida, ellei ole käytettävissä täydellisenä tuotteeseen liittyvää asiakirjakokonaisuutta, jonka muodostavat : CE-merkintä CE-merkintään liittyvät asiakirjat piirustukset ja mitoituslaskelmat (tarvittaessa) valmistajan vaatimustenmukaisuusvakuutus ilmoitetun laitoksen antama FPC-todistus tai vaatimustenmukaisuustodistus (tarvittaessa) 5

6 CE-merkki CE-merkinnästä täytyy löytyä vähintään seuraavat tiedot: CE-merkki ilmoitetun laitoksen tunnusnumero tuotteen tunnus merkin ensimmäisen kiinnitysvuoden kaksi viimeistä numeroa FPC-sertifikaatin tai vaatimustenmukaisuustodistuksen numero harmonisoidun tuotestandardin numero vuosiluvun kanssa tuotteen yleinen nimi harmonisoidun tuotestandardin liitteessä ZA esitetyt ominaisuudet 6

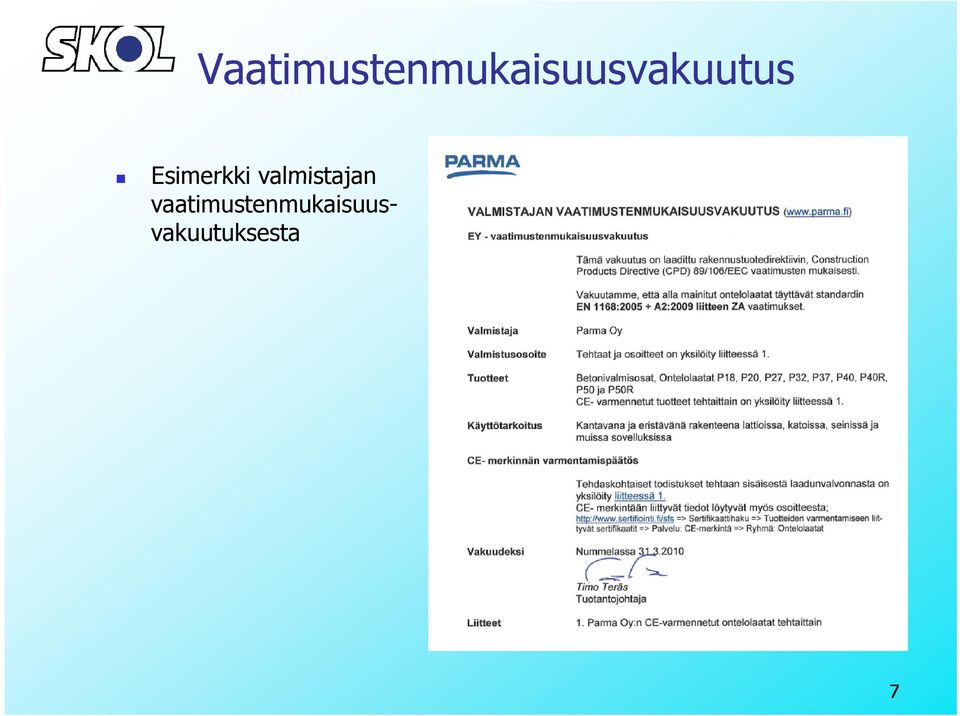

7 Vaatimustenmukaisuusvakuutus Esimerkki valmistajan vaatimustenmukaisuusvakuutuksesta 7

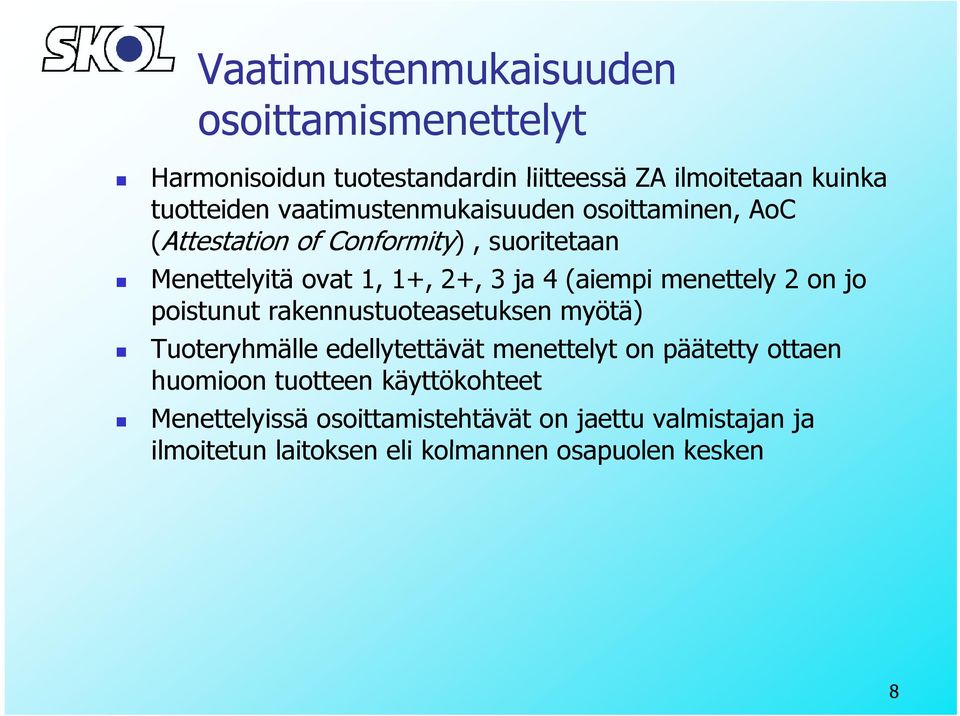

8 Vaatimustenmukaisuuden osoittamismenettelyt Harmonisoidun tuotestandardin liitteessä ZA ilmoitetaan kuinka tuotteiden vaatimustenmukaisuuden osoittaminen, AoC (Attestation of Conformity), suoritetaan Menettelyitä ovat 1, 1+, 2+, 3 ja 4 (aiempi menettely 2 on jo poistunut rakennustuoteasetuksen myötä) Tuoteryhmälle edellytettävät menettelyt on päätetty ottaen huomioon tuotteen käyttökohteet Menettelyissä osoittamistehtävät on jaettu valmistajan ja ilmoitetun laitoksen eli kolmannen osapuolen kesken 8

9 Vaatimustenmukaisuuden osoittamismenettelyt Suurimmalle osalle kantavia rakennustuotteita on määritetty vaatimustenmukaisuuden osoittamismenettelyksi AoC 2+ Liima- ja kertopuulle AoC-menettely on 1 9

10 CE-merkintämenetelmät Kantavien rakennustuotteiden harmonisoidut tuotestandardit voivat antaa liitteessä ZA neljä erilaista CE-merkintämenetelmää (1, 2, 3a ja 3b) riippuen siitä, miten tuotteen kantokyky ilmoitetaan, ja sisältyykö mitoitus CE-merkintään CE-merkinnässä ei suoraan kerrota mihin menetelmään se kuuluu, mutta Suomessa on suositeltavaa ilmoittaa sisältyykö mitoitus CE-merkintään 10

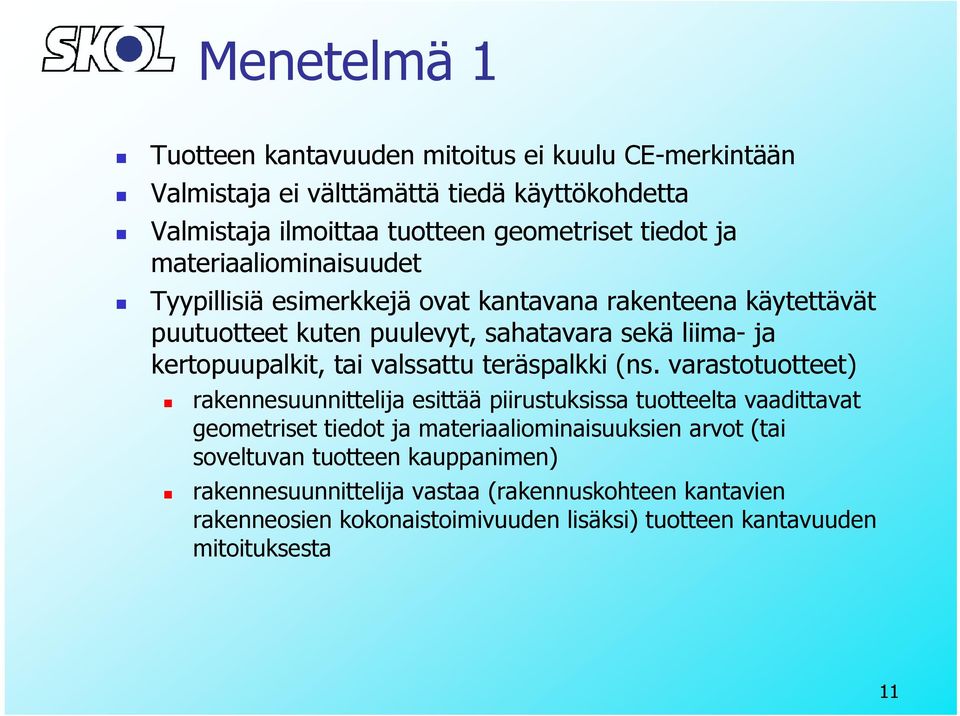

11 Menetelmä 1 Tuotteen kantavuuden mitoitus ei kuulu CE-merkintään Valmistaja ei välttämättä tiedä käyttökohdetta Valmistaja ilmoittaa tuotteen geometriset tiedot ja materiaaliominaisuudet Tyypillisiä esimerkkejä ovat kantavana rakenteena käytettävät puutuotteet kuten puulevyt, sahatavara sekä liima- ja kertopuupalkit, tai valssattu teräspalkki (ns. varastotuotteet) t tt t) rakennesuunnittelija esittää piirustuksissa tuotteelta vaadittavat geometriset tiedot ja materiaaliominaisuuksien arvot (tai soveltuvan tuotteen kauppanimen) rakennesuunnittelija vastaa (rakennuskohteen kantavien rakenneosien kokonaistoimivuuden lisäksi) tuotteen kantavuuden mitoituksesta 11

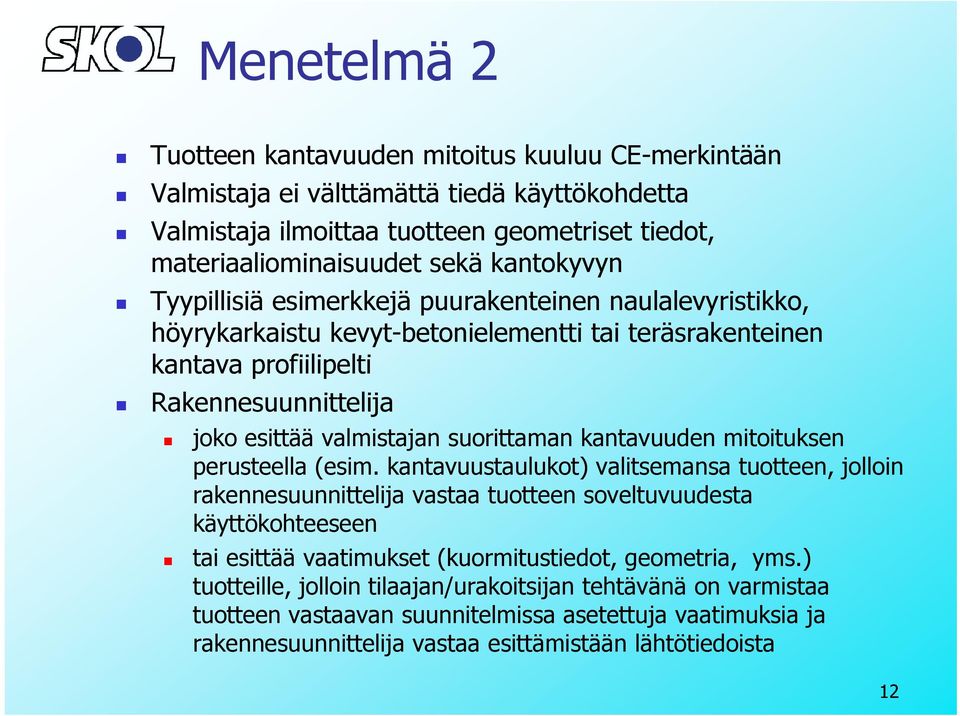

12 Menetelmä 2 Tuotteen kantavuuden mitoitus kuuluu CE-merkintään Valmistaja ei välttämättä tiedä käyttökohdetta Valmistaja ilmoittaa tuotteen geometriset tiedot, materiaaliominaisuudet sekä kantokyvyn Tyypillisiä esimerkkejä puurakenteinen naulalevyristikko, höyrykarkaistu kevyt-betonielementti tai teräsrakenteinen kantava profiilipelti lti Rakennesuunnittelija joko esittää valmistajan suorittaman kantavuuden mitoituksen perusteella (esim. kantavuustaulukot) valitsemansa tuotteen, jolloin rakennesuunnittelija vastaa tuotteen soveltuvuudesta käyttökohteeseen tai esittää vaatimukset (kuormitustiedot, geometria, yms.) tuotteille, jolloin tilaajan/urakoitsijan tehtävänä on varmistaa tuotteen vastaavan suunnitelmissa asetettuja vaatimuksia ja rakennesuunnittelija vastaa esittämistään lähtötiedoista 12

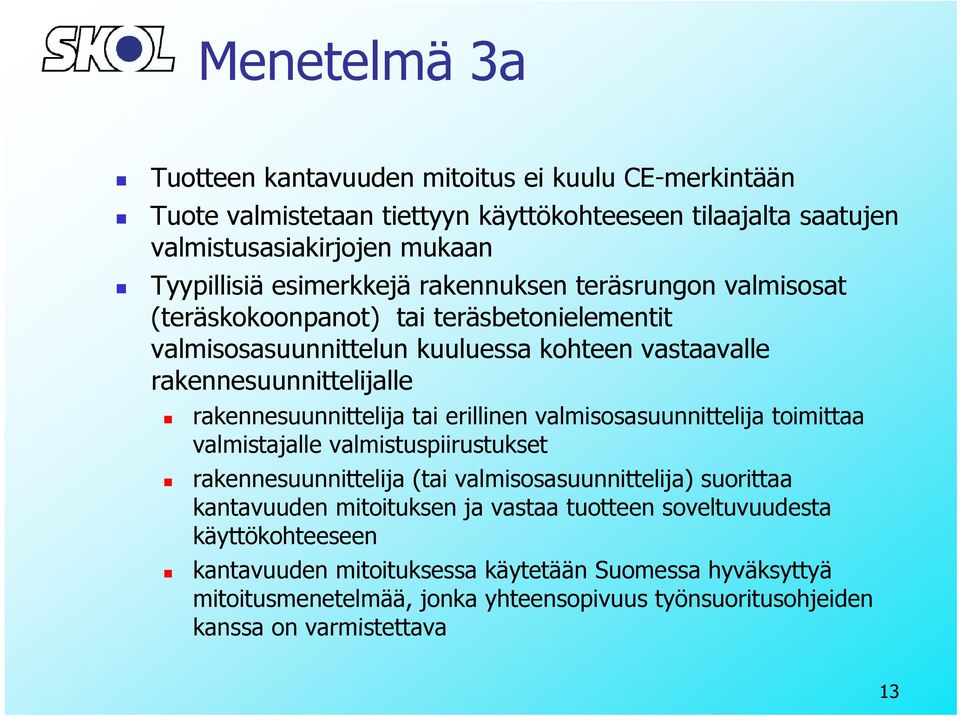

13 Menetelmä 3a Tuotteen kantavuuden mitoitus ei kuulu CE-merkintään Tuote valmistetaan tiettyyn käyttökohteeseen tilaajalta saatujen valmistusasiakirjojen mukaan Tyypillisiä esimerkkejä rakennuksen teräsrungon valmisosat (teräskokoonpanot) tai teräsbetonielementit valmisosasuunnittelun kuuluessa kohteen vastaavalle rakennesuunnittelijalle rakennesuunnittelija tai erillinen valmisosasuunnittelija toimittaa valmistajalle valmistuspiirustukset rakennesuunnittelija (tai valmisosasuunnittelija) suorittaa kantavuuden mitoituksen ja vastaa tuotteen soveltuvuudesta käyttökohteeseen kantavuuden mitoituksessa käytetään Suomessa hyväksyttyä mitoitusmenetelmää, jonka yhteensopivuus työnsuoritusohjeiden kanssa on varmistettava 13

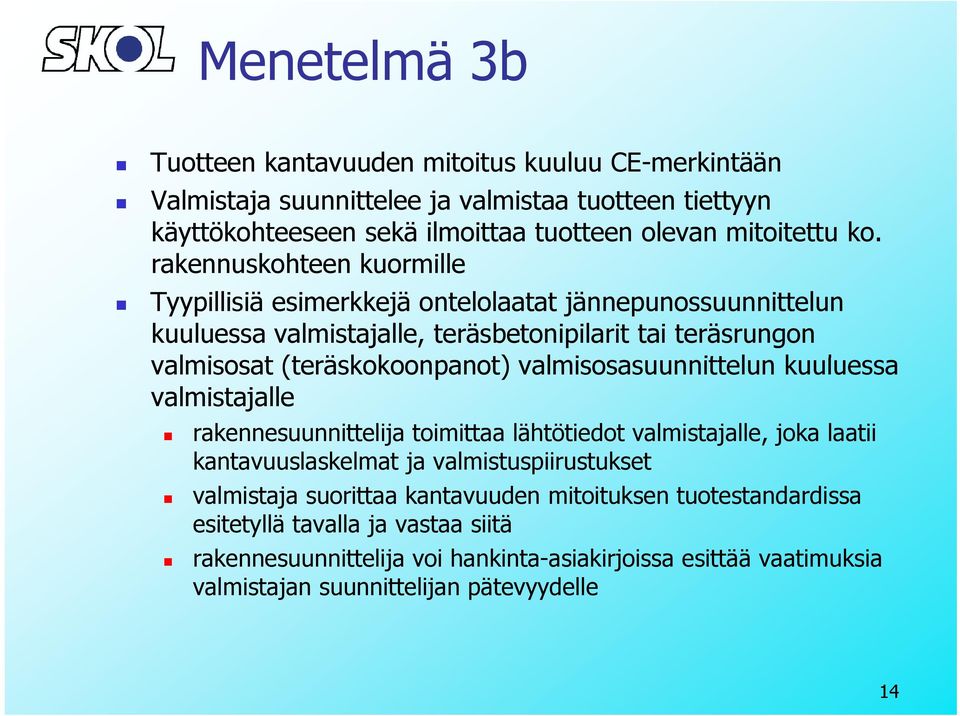

14 Menetelmä 3b Tuotteen kantavuuden mitoitus kuuluu CE-merkintään Valmistaja suunnittelee ja valmistaa tuotteen tiettyyn käyttökohteeseen sekä ilmoittaa tuotteen olevan mitoitettu ko. rakennuskohteen kuormille Tyypillisiä esimerkkejä ontelolaatat jännepunossuunnittelun kuuluessa valmistajalle, teräsbetonipilarit tai teräsrungon valmisosat (teräskokoonpanot) k t) valmisosasuunnittelun itt l kuuluessa valmistajalle rakennesuunnittelija toimittaa lähtötiedot valmistajalle, joka laatii kantavuuslaskelmat ja valmistuspiirustukset valmistaja suorittaa kantavuuden mitoituksen tuotestandardissa esitetyllä tavalla ja vastaa siitä rakennesuunnittelija voi hankinta-asiakirjoissa esittää vaatimuksia valmistajan suunnittelijan pätevyydelle 14

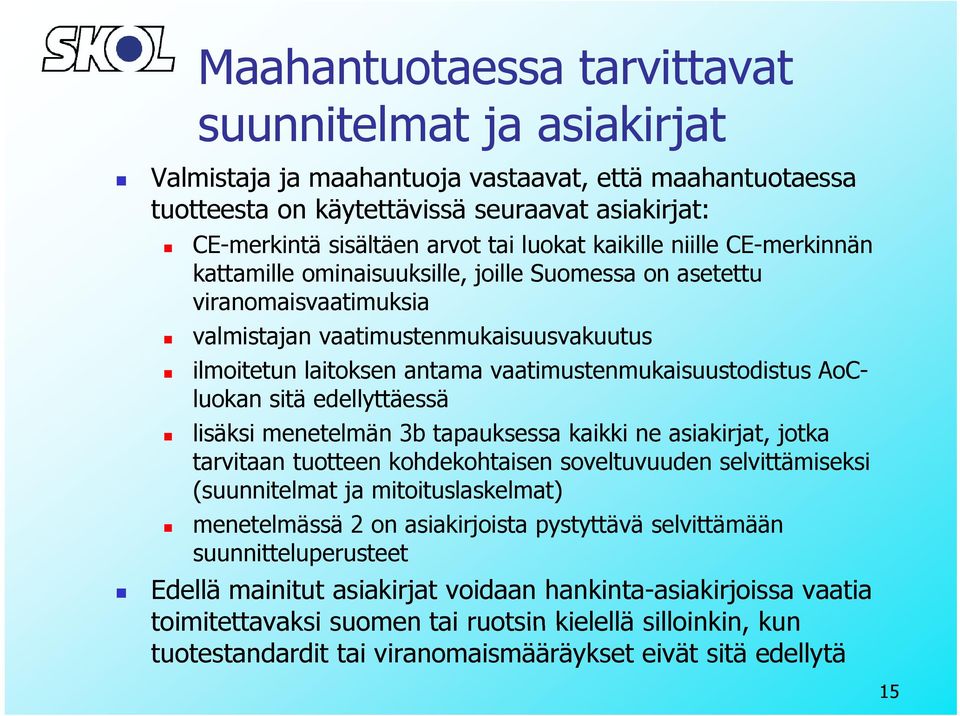

15 Maahantuotaessa tarvittavat suunnitelmat ja asiakirjat Valmistaja ja maahantuoja vastaavat, että maahantuotaessa tuotteesta on käytettävissä seuraavat asiakirjat: CE-merkintä sisältäen arvot tai luokat kaikille niille CE-merkinnän kattamille ominaisuuksille, joille Suomessa on asetettu viranomaisvaatimuksia valmistajan vaatimustenmukaisuusvakuutus ilmoitetun laitoksen antama vaatimustenmukaisuustodistus AoCluokan sitä edellyttäessä lisäksi menetelmän 3b tapauksessa kaikki ne asiakirjat, jotka tarvitaan tuotteen kohdekohtaisen soveltuvuuden selvittämiseksi (suunnitelmat ja mitoituslaskelmat) menetelmässä 2 on asiakirjoista pystyttävä y selvittämään suunnitteluperusteet Edellä mainitut asiakirjat voidaan hankinta-asiakirjoissa vaatia toimitettavaksi suomen tai ruotsin kielellä silloinkin, kun tuotestandardit tai viranomaismääräykset eivät sitä edellytä 15

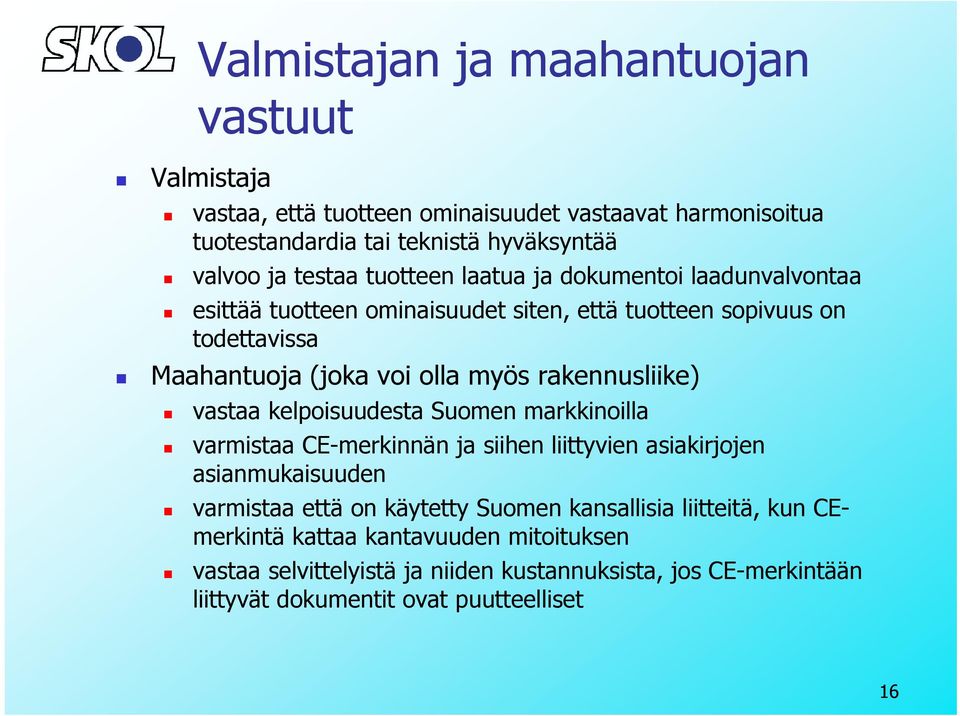

16 Valmistaja Valmistajan ja maahantuojan vastuut vastaa, että tuotteen ominaisuudet vastaavat harmonisoitua tuotestandardia tai teknistä hyväksyntää valvoo ja testaa t tuotteen tt laatua ja dokumentoi laadunvalvontaa l esittää tuotteen ominaisuudet siten, että tuotteen sopivuus on todettavissa Maahantuoja (joka voi olla myös rakennusliike) vastaa kelpoisuudesta Suomen markkinoilla varmistaa CE-merkinnän ja siihen liittyvien asiakirjojen asianmukaisuuden varmistaa että on käytetty Suomen kansallisia liitteitä, kun CE- merkintä kattaa kantavuuden mitoituksen vastaa selvittelyistä ja niiden kustannuksista, jos CE-merkintään liittyvät dokumentit ovat puutteelliset 16

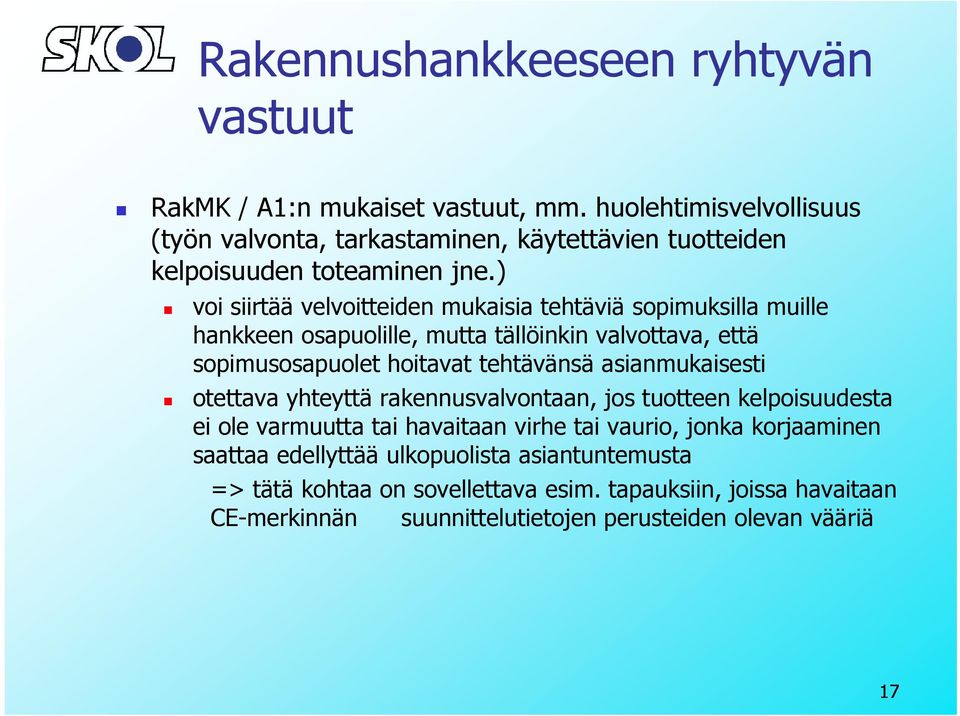

17 Rakennushankkeeseen ryhtyvän vastuut RakMK / A1:n mukaiset vastuut, mm. huolehtimisvelvollisuus (työn valvonta, tarkastaminen, käytettävien tuotteiden kelpoisuuden toteaminen jne.) voi siirtää velvoitteiden mukaisia tehtäviä sopimuksilla muille hankkeen osapuolille, mutta tällöinkin valvottava, että sopimusosapuolet hoitavat t tehtävänsä ä ä asianmukaisesti i otettava yhteyttä rakennusvalvontaan, jos tuotteen kelpoisuudesta ei ole varmuutta tai havaitaan virhe tai vaurio, jonka korjaaminen saattaa edellyttää ulkopuolista li asiantuntemusta t t => tätä kohtaa on sovellettava esim. tapauksiin, joissa havaitaan CE-merkinnän suunnittelutietojen perusteiden olevan vääriä 17

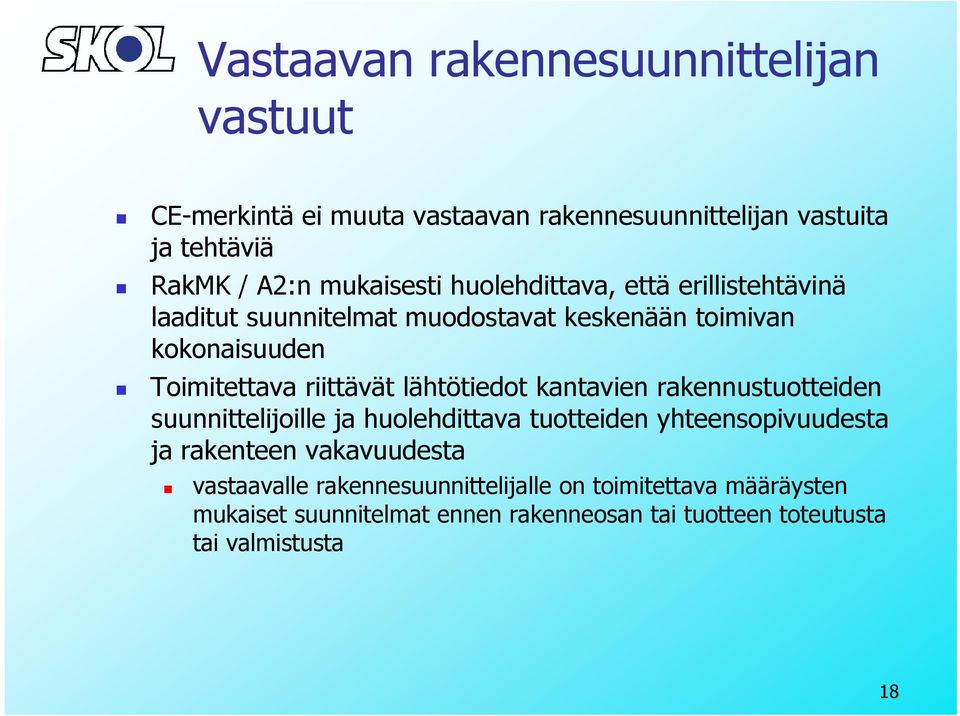

18 Vastaavan rakennesuunnittelijan vastuut CE-merkintä ei muuta vastaavan rakennesuunnittelijan vastuita ja tehtäviä RakMK / A2:n mukaisesti huolehdittava, että erillistehtävinä laaditut suunnitelmat muodostavat keskenään toimivan kokonaisuuden Toimitettava riittävät lähtötiedot kantavien rakennustuotteiden suunnittelijoille ja huolehdittava tuotteiden yhteensopivuudesta ja rakenteen vakavuudesta vastaavalle rakennesuunnittelijalle on toimitettava määräysten mukaiset suunnitelmat ennen rakenneosan tai tuotteen toteutusta tai valmistusta t 18

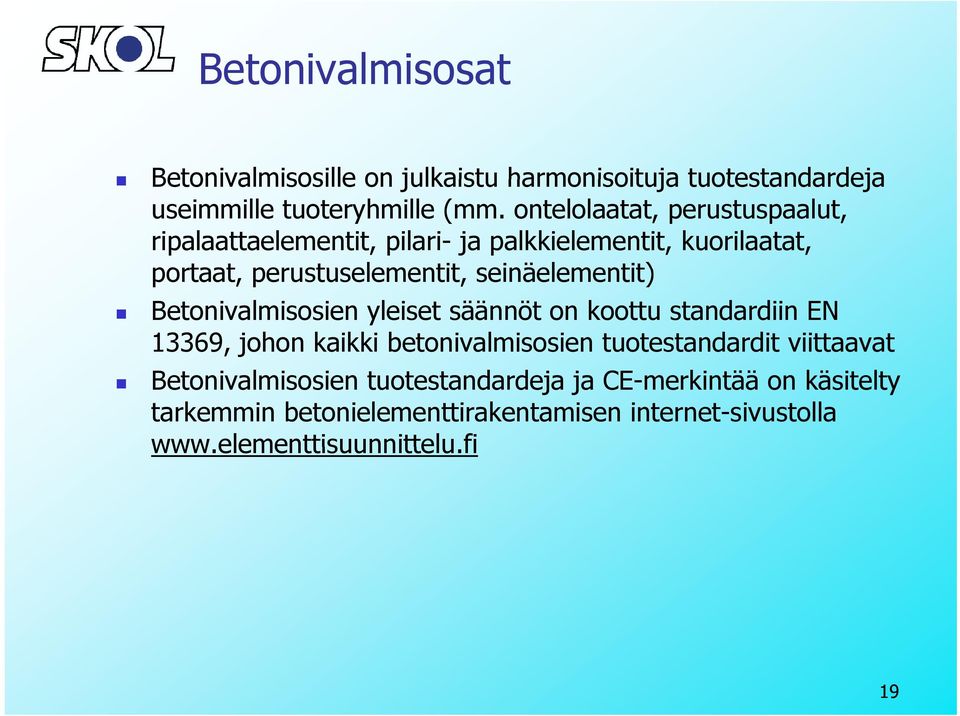

19 Betonivalmisosat Betonivalmisosille on julkaistu harmonisoituja tuotestandardeja useimmille tuoteryhmille (mm. ontelolaatat, perustuspaalut, ripalaattaelementit, pilari- ja palkkielementit, kuorilaatat, portaat, perustuselementit, seinäelementit) Betonivalmisosien yleiset säännöt on koottu standardiin EN 13369, johon kaikki betonivalmisosien tuotestandardit viittaavat Betonivalmisosien tuotestandardeja ja CE-merkintää on käsitelty tarkemmin betonielementtirakentamisen internet-sivustolla 19

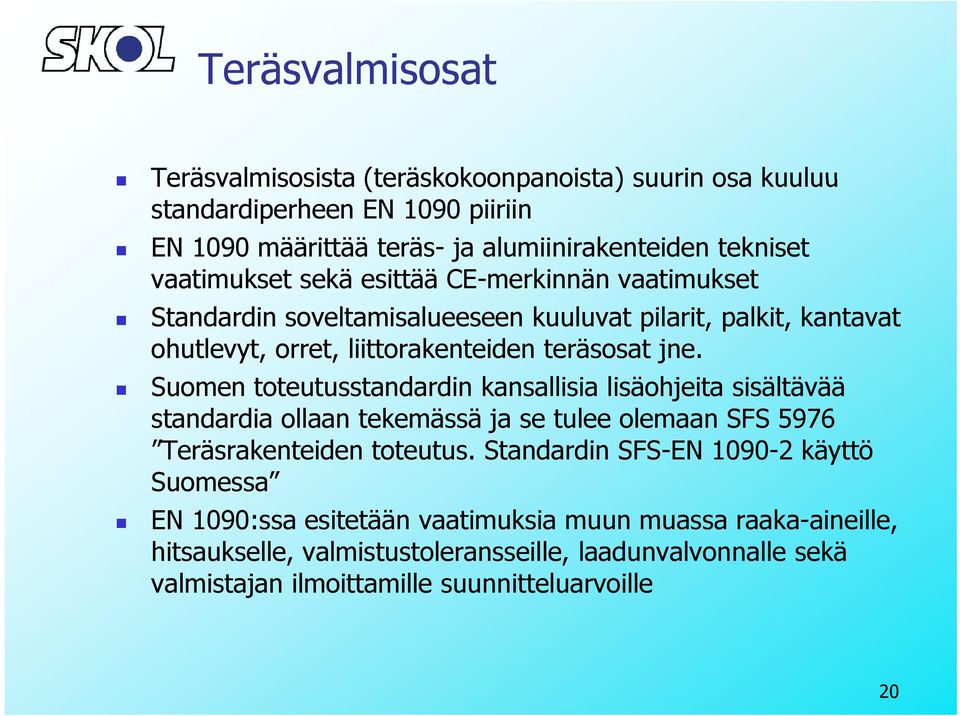

20 Teräsvalmisosat Teräsvalmisosista (teräskokoonpanoista) suurin osa kuuluu standardiperheen EN 1090 piiriin EN 1090 määrittää teräs- ja alumiinirakenteiden tekniset vaatimukset sekä esittää CE-merkinnän vaatimukset Standardin soveltamisalueeseen kuuluvat pilarit, palkit, kantavat ohutlevyt, orret, liittorakenteiden teräsosat jne. Suomen toteutusstandardin kansallisia lisäohjeita sisältävää standardia ollaan tekemässä ja se tulee olemaan SFS 5976 Teräsrakenteiden toteutus. Standardin SFS-EN käyttö Suomessa EN 1090:ssa esitetään vaatimuksia muun muassa raaka-aineille, hitsaukselle, valmistustoleransseille, laadunvalvonnalle sekä valmistajan ilmoittamille suunnitteluarvoille 20

21 Puuvalmisosat Kantavana rakenteena käytetyn sahatavaran CE-merkintä tapahtuu harmonisoidun tuotestandardin EN pohjalta, kantavan liimapuun EN pohjalta ja kantavan kertopuun EN pohjalta Edellä mainitut standardit eivät käsittele CE-merkintämenetelmiä. Käytännössä puuvalmisosien CE-merkintä vastaa menetelmää 1 Puisten kattoristikoiden CE-merkintä tapahtuu harmonisoidun tuotestandardin EN pohjalta Puurakenteiden toteuttamisen kansallinen standardi on työn alla 21

22 Rakennustuoteasetus Asetus on tullut voimaan osittain ja kokonaisuudessaan se on voimassa Asetuksen suurimmat muutokset verrattuna direktiiviin: CE-merkintä pakolliseksi termimuutoksia sekä uusia termejä, esim. suoritustasoilmoitus AoC 2 poistunut tuoteyhteyspisteet (maksuton neuvonta muiden maiden määräyksistä) ympäristöasioiden huomioonottaminen ja elinkaariajattelu 22

23 Lyhenteitä AoC Attestation of Conformity, vaatimustenmukaisuuden osoittamismenettely CPD Construction Product Directive, rakennustuotedirektiivi CPR Construction Product Regulation, rakennustuoteasetus ETA European Technical Approval, eurooppalainen tekninen hyväksyntä ETAG European Technical Approval Guideline, eurooppalainen tekninen hyväksyntäohje hen Harmonised EN, harmonisoitu tuotestandardi NB Notified body, ilmoitettu laitos 23

24 Lisätietoa Eurokoodien ja RakMK:n nykyisen B-sarjan rinnakkaiskäytön pelisäännöt kantavien rakenteiden suunnittelussa, 2010, Suomen rakennusmedia Oy CE-merkittyjen rakennustuotteiden oikea käyttö, 2010, SKOL ry Ympäristöministeriö Harmonisoidut tuotestandardit ja niiden siirtymäajat - > EN -> Enterprise and industry -> Policies -> European standards -> Harmonised standards -> Lists of references of harmonised standards -> Construction products hen Helpdesk (RTT ry, internet-sivusto avataan vuoden 2012 alussa) Nando EOTA Eurooppalainen hyväksymislaitosten organisaatio Rekisteri Suomen markkinavalvonnan toimenpiteistä 24
