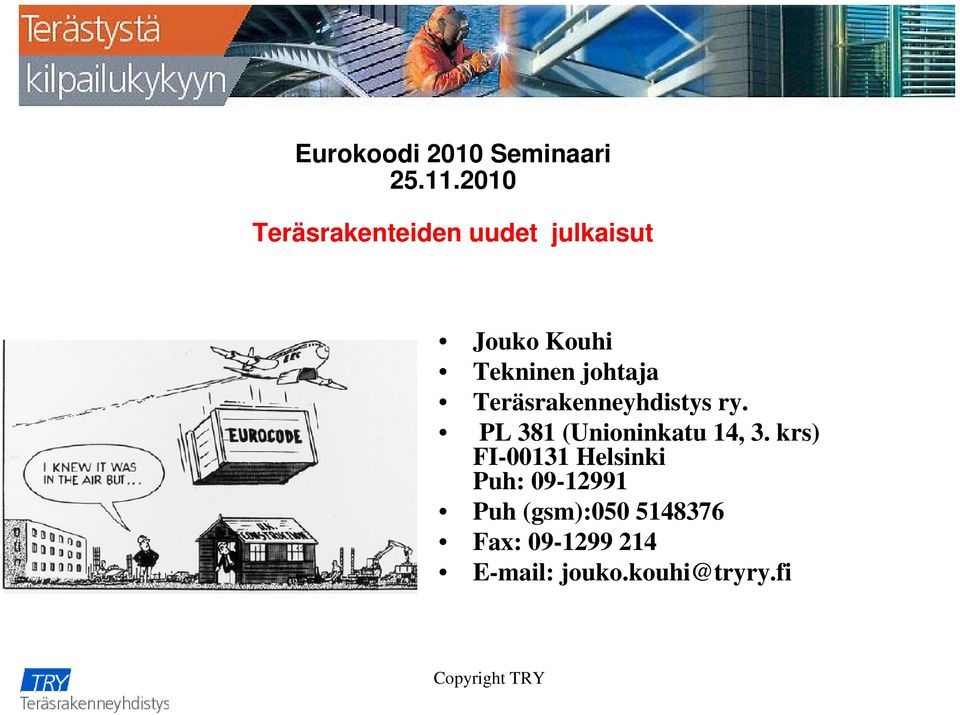

1 Eurokoodi 2010 Seminaari Teräsrakenteiden uudet julkaisut Jouko Kouhi Tekninen johtaja Teräsrakenneyhdistys ry. PL 381 (Unioninkatu 14, 3. krs) FI Helsinki Puh: Puh (gsm): Fax:

2 Eurocode 3 - oppikirja Työryhmässä 13 asiantuntijaa (alan opettajia, tutkijoita ja konsultteja). N. 200 sivua + lisäaineistoa CD:llä. Tehty AMK:den tarpeista. 2 Teräsrakenneyhdistys ry

3 Oppikirja-projekti Teräsrakenteiden suunnittelu ja mitoitus EN-standardien mukaan - Oppikirja ammatti- ja tiedekorkeakoulujen opetukseen Sisältö 1. Rakenneterästen ja ruostumattomien terästen valmistus ja ominaisuudet, tuotteet ja ratkaisut 2. Suunnitteluperusteet 3. Rakenneosien mitoitus 4. Teräsrakenteiden liitokset 5. Rakenteiden jäykistäminen 6. Palomitoitus 7. Kylmämuovatut teräsrakenteet 8. Teräsrakenteiden mitoituksen erityiskysymyksiä (värähtelyt, väsyminen, haurasmurtuminen) 9. Teräsrakenteiden toteutus Liite: Esimerkki rakennuksen suunnittelusta, mitoituksesta ja toteutuksesta Teräsrakenneyhdistys ry 3

4 Hitsatut profiilit EN 1993 käsikirja 2010 Suomen NA otettu huomioon N. 600 sivua Esimerkit entisen kaltaisia Toteutukseen liittyvät asiat SFS-EN 1090 mukaan Kattaa kokonaisuuden (EN muk.lukien) Aikataulu: ilmestynyt Toistaiseksi vain suomeksi 4 Teräsrakenneyhdistys ry

5 Ruostumattomien rakenneputkien käsikirja Sisältö 1. Johdanto 2. Käyttökohteita 3. Ruostumattomat teräkset 4. Ruostumattomat rakenneputket 5. Konepajavalmistus 6. Liitosten kestävyysnäkökohtia 7. Kantavien rakenteiden mitoituksesta 8. Esimerkit 9. Kustannustarkastelua 10. Käsittely/huolto-ohjeita 5 Teräsrakenneyhdistys ry

6 Euro Inox: Käsikirja (Background vain englanniksi) ENV-versio: luokkaa 10 v. takaa EN-versio: muutaman vuoden takaa 6 Teräsrakenneyhdistys ry

7 Teräsrakenteiden toteutus SFS EN , Liite A Teräsrakentamisen toteuttamista koskeva kansallinen ohjeisto. SFS-EN Teräsrakenneyhdistys ry 7

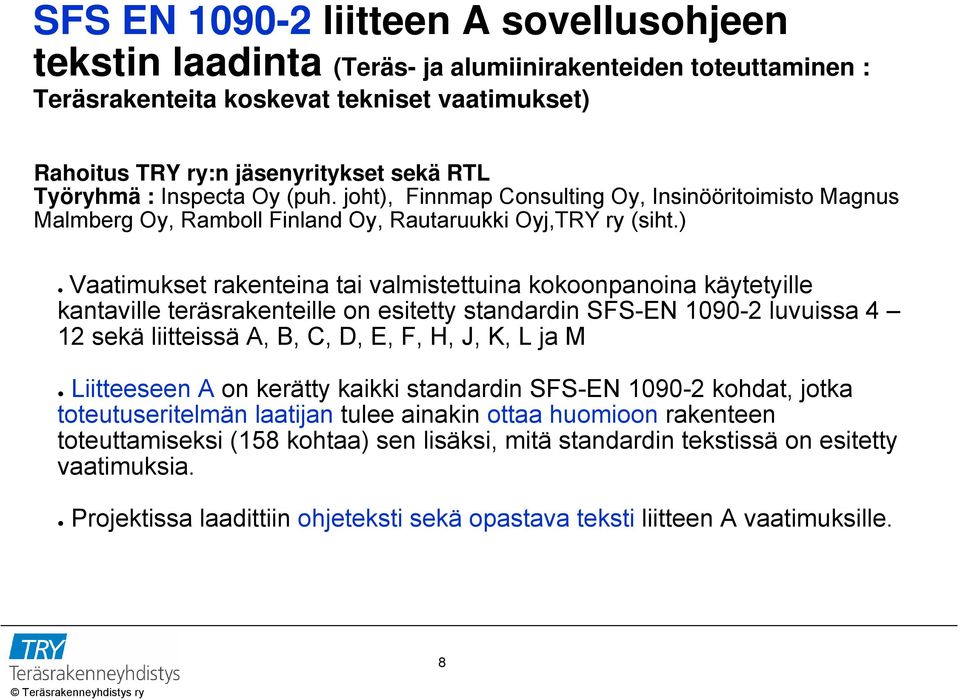

8 SFS EN liitteen A sovellusohjeen tekstin laadinta (Teräs- ja alumiinirakenteiden toteuttaminen : Teräsrakenteita koskevat tekniset vaatimukset) Rahoitus TRY ry:n jäsenyritykset sekä RTL Työryhmä : Inspecta Oy (puh. joht), Finnmap Consulting Oy, Insinööritoimisto Magnus Malmberg Oy, Ramboll Finland Oy, Rautaruukki Oyj,TRY ry (siht.) Vaatimukset rakenteina tai valmistettuina kokoonpanoina käytetyille kantaville teräsrakenteille on esitetty standardin SFS-EN luvuissa 4 12 sekä liitteissä A, B, C, D, E, F, H, J, K, L ja M Liitteeseen A on kerätty kaikki standardin SFS-EN kohdat, jotka toteutuseritelmän laatijan tulee ainakin ottaa huomioon rakenteen toteuttamiseksi (158 kohtaa) sen lisäksi, mitä standardin tekstissä on esitetty vaatimuksia. Projektissa laadittiin ohjeteksti sekä opastava teksti liitteen A vaatimuksille. Teräsrakenneyhdistys ry 8

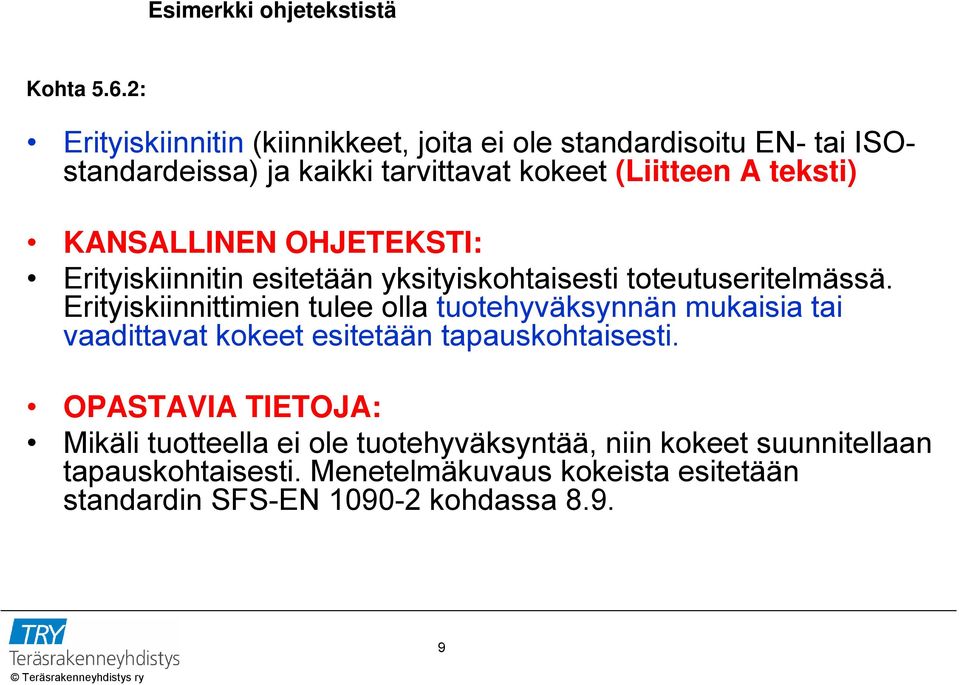

9 Esimerkki ohjetekstistä Kohta 5.6.2: Erityiskiinnitin (kiinnikkeet, joita ei ole standardisoitu EN- tai ISOstandardeissa) ja kaikki tarvittavat kokeet (Liitteen A teksti) KANSALLINEN OHJETEKSTI: Erityiskiinnitin esitetään yksityiskohtaisesti toteutuseritelmässä. Erityiskiinnittimien tulee olla tuotehyväksynnän mukaisia tai vaadittavat kokeet esitetään tapauskohtaisesti. OPASTAVIA TIETOJA: Mikäli tuotteella ei ole tuotehyväksyntää, niin kokeet suunnitellaan tapauskohtaisesti. Menetelmäkuvaus kokeista esitetään standardin SFS-EN kohdassa 8.9. Teräsrakenneyhdistys ry 9

10 Eurocode 3 Käsikirja viisi osaa -TRY Käsikirja EN TRY Käsikirja EN TRY Käsikirja EN TRY Käsikirja EN TRY Käsikirja EN n sivua yhteensä - n. 60 esimerkkiä (MathCad) - Liitteet Sarja A, B, C - Liitteet Sarja 1, 2, 3 10 Teräsrakenneyhdistys ry

11 Teräsrakenneyhdistys ry 11

12 Teräsrakenteiden suunnittelu Eurocode 3:n mukaan (Ehkä lopullinen nimi) Taustatietoja Kommentteja Tulkintoja Selvennyksiä Sovellutusohjeita Kansallinen liite kohdittain ja NA:n taustoja Oppi- ja opetusaineistoa Liite A, B, C :Vertailuja, kaavojen johtoja, jne. Liite 1, 2, 3 : Suunnitteluun liittyvää, esim. nurjahduspituuden määritys Esimerkkejä, Opetusmielessä, tulkintoja, (Mathcad)

13 Taustoja, pistekuormakestävyys

14 Taustoja, liitokset

15 Vertailuja, tulkintoja

16 Kaavojen havainnollistaminen ja perusteita 1 Taivutuksen ja leikkauksen yhteisvaikutus ρ( x) x VEd/Vpl,Rd Poikkileikkauksen Mz-My-kestävyys 1 My,Ed/MN,y,Rd 0,8 0,6 0,4 0,2 n = 1 n = 1/3 n = 1/ ,2 0,4 0,6 0,8 1 Mz,Ed/MN,z,Rd

17 Opetus- ja oppiaineistoa Suorakaiteen M-N-yhteisvaikutus MN,Rd/Mpl,Rd 1 0,8 0,6 0,4 0,2 Suorakaiteen M-Nyhteis vaikutus 0 0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1 NEd/Npl,Rd

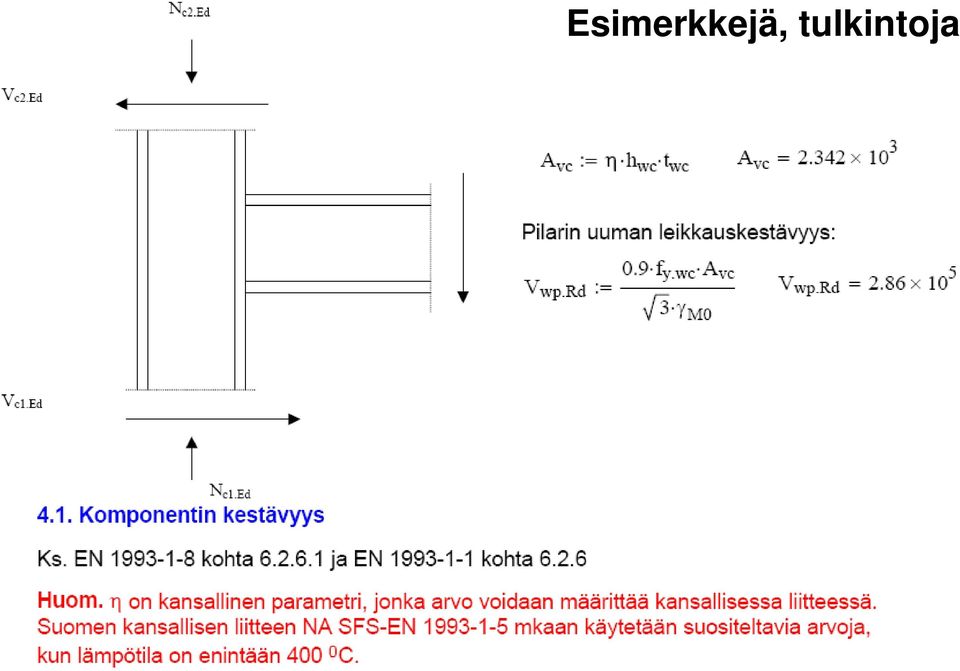

18 Esimerkkejä, tulkintoja

19 TRY:n FAQ-palsta/Eurocode 3 (FAQ: Frequently asked questions) (Ks. TRY:n kotisivut)

20 Ruukin rakenneputket - EN-Eurocode käsikirja 2010 (työnimi) Suomen NA otetaan huomioon N. 400 sivua Esimerkit entisen kaltaisia Toteutukseen liittyvät asiat SFS-EN 1090 mukaan Kattaa kokonaisuuden (ei EN ) Aikataulu: kevät 2011 Ehkä myös englanniksi (aikanaan)

21 JRC Background documents

22 JRC Background documents

23 JRC Background documents

24 JRC Background documents

25 JRC Background documents

26 ECCS:n julkaisut JRC:n julkaisut (

27

28

29

30

31 (Teräsrakenteiden suunnittelun uudet pelisäännöt, TRY:n raportti vuodelta 1990) Teräsrakenteiden eurooppalaiset pelisäännöt suunnittelu ja toteutus (TEP) Suunnitteilla ( ) 1 Informaatiovirrat 2 Suositeltavat teräkset 3 Runkorakennedetaljit 4 Mallidokumentit Mallilaskelmat, - piirustukset, - luettelot toteutuseritelmä täydellinen toteutuseritelmä kokoonpanoeritelmä laatusuunnitelma työselostus design brief suunnitteluseloste eurooppalaiset tekniset eritelmät arviointimenetelmä (evaluation method) rakennussarja käytettävät tuotteet (constituent products) toteuttajan asiakirjan (EN käsite) 5 SFS-EN 1090 ja ohjeiden B3 käytön selvennykset 6 Tilausvaatimukset 7 Työturvallisuus 8 Jatkuva sortuma - robustness 9 Teräsjulkisivut, kantavien teräsrakenteiden vastaanottotarkastuspöytäkirja 10 FAQ SFS-EN Management (Worshopit)
