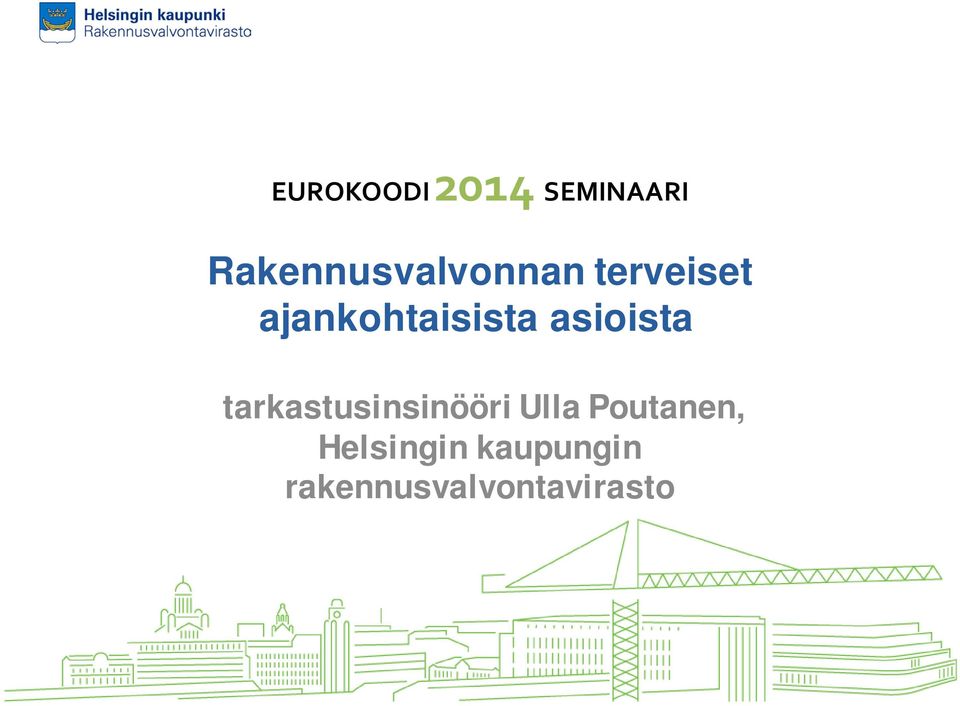

1 EUROKOODI 2014 SEMINAARI Rakennusvalvonnan terveiset ajankohtaisista asioista tarkastusinsinööri Ulla Poutanen, Helsingin kaupungin rakennusvalvontavirasto

2 Säädöksissä muutoksia MRL:n muutos 41/2014 Sovelletaan alkaen Asetukset kantavista rakenteista ja pohjarakenteista Sovelletaan jälkeen sisään jätettäviin lupiin. Asetuksia ja ohjeita valmistelussa VN asetus maankäyttö- ja rakennusasetuksen muuttamisesta koskien pääsuunnittelijan tehtäviä VN asetus rakentamisen suunnittelutehtävien vaativuusluokkien määräytymisestä VN asetus rakentamisen työnjohtotehtävien vaativuusluokkien määräytymisestä YM asetus rakentamista koskevista suunnitelmista ja selvityksistä Ohjetaulukot suunnittelijoiden ja työnjohdon tehtävien vaatimusluokan määräytymisestä sekä suunnittelijoiden kelpoisuusvaatimuksista Hgin rakvv / upo 2

vaativuusluokkien määräytymisestä VN asetus rakentamisen työnjohtotehtävien vaativuusluokkien määräytymisestä YM asetus rakentamista koskevista suunnitelmista ja

3 Suunnittelutehtävien vaativuusluokat Suunnittelijoiden kelpoisuudet Työnjohtotehtävien vaativuusluokat ja kelpoisuudet Suunnittelijoiden ilmoittaminen Eurokoodit käyttöön B-sarja kumottu PKS-tulkintoja Hgin rakvv / upo 3

kelpoisuudet Suunnittelijoiden ilmoittaminen Eurokoodit

4 Suunnittelutehtävien vaativuusluokat VAATIVUUSLUOKKA Vanha luokitus (esim. RAK-suunn.) AA 4 v. suunn.kokemusta + Näyttöä osallistumisesta AA luokan suunnittelutehtäviin Uusi luokitus (mrl) Poikkeuksellisen vaativa 6 v. vaativia suunnittelutehtäviä Ylempi korkeakoulututkinto Vaativa A 2 v. suunn.kokemusta + Näyttöä osallistumisesta A-luokan suunnittelutehtäviin 4 v. tavanomaisia suunnittelutehtäviä + 2 v. avustamista vaativissa suunnittelutehtävissä Mitkä hankkeet? Tämän lain voimaantullessa kelpoisuusvaatimukset täyttävänä suunnittelijana ja työnjohtajana pidetään myös henkilöä, joka on ennen tämän lain voimaantuloa rakennusvalvontaviranomaisen vastaaviin erittäin vaativiin tehtäviin hyväksymä ja jolla voidaan näin katsoa olevan tehtävän vaatimat edellytykset. B C Tavanomainen 3 v. avustamista tavanomaisissa suunnittelutehtävissä Vähäinen Hgin rakvv / upo 4

tavanomaisia suunnittelutehtäviä + 2 v. avustamista vaativissa suunnittelutehtävissä Mitkä hankkeet?

5 Suunnittelijoiden kelpoisuus Rakennushankkeeseen ryhtyvän on huolehdittava myös siitä, että rakennushankkeessa on kelpoisuusvaatimukset täyttävät suunnittelijat ja työnjohtajat ja että muillakin rakennushankkeessa toimivilla on heidän tehtäviensä vaativuus huomioon otettuna riittävä asiantuntemus ja ammattitaito. MRL 119 Erityissuunnittelija MRL 120 c Suunnittelutehtävien vaativuusluokat MRL 120 d Valtioneuvoston asetuksella voidaan antaa tarkempia säännöksiä suunnittelutehtävän vaativuusluokan määräytymisestä Suunnittelijoiden kelpoisuusvaatimukset MRL 120 e Suunnittelijan kelpoisuuden arviointi MRL 120 f Rakennusvalvontaviranomaisen on arvioitava sille ilmoitetun suunnittelijan 120 d ja 120 e :n mukainen kelpoisuus kyseiseen tehtävään Hgin rakvv / upo 5

MRL 119 Erityissuunnittelija MRL 120 c Suunnittelutehtävien vaativuusluokat MRL 120 d Valtioneuvoston asetuksella voidaan antaa tarkempia säännöksiä suunnittelutehtävän vaativuusluokan

6 Suunnittelijoiden ilmoittaminen Erityissuunnittelijoiden ilmoittamisen (120 g ) ajankohta (ollut jo A 2:ssa) ennen erityissuunnitelman toimittamista rakennusvalvontaviranomaiselle Helsingissä edelleen suunnittelijaselvityslomakkeella luvan hakemisen yhteydessä (PKS-kortti A2-201 Selvitys suunnittelijoista) Paras ajankohta ennakkoneuvotteluissa Hgin rakvv / upo 6

Helsingissä edelleen suunnittelijaselvityslomakkeella luvan hakemisen yhteydessä (PKS-kortti

7 120f Hgin rakvv / upo 7

8 YM asetus kantavista rakenteista Voimaan ja sen jälkeen vireille tulleissa hankkeissa Soveltaminen: 1 Rakennusten kantavien ja jäykistävien rakenteiden suunnitteluun ja toteutukseen, rakenteiden korjaus- ja muutostyöhön sekä rakenteiden rakenteellisten vahvistusten suunnitteluun ja toteutukseen. Rakennelmien ja käyttöturvallisuuden kannalta merkittävien rakenteiden suunnitteluun ja toteutukseen sekä niiden korjaus- ja muutostyöhön, kun niiden mahdollisesta vauriosta voi aiheutua vaaraa henkilöturvallisuudelle. 3 Rakennuksen kantavia ja jäykistäviä rakenteita koskevat olennaiset tekniset vaatimukset täyttyvät, kun rakenteet suunnitellaan ja toteutetaan eurokoodien sekä niitä koskevien ympäristöministeriön asetuksina annettujen kansallisten valintojen mukaan Hgin rakvv / upo 8

rakenteiden rakenteellisten vahvistusten suunnitteluun ja toteutukseen.

9 1 Ympäristöministeriön asetus pohjarakenteista Tätä asetusta sovelletaan rakennusten pysyvien ja työnaikaisten pohjarakenteiden suunnitteluun ja toteutukseen sekä pohjarakenteiden korjaus- ja muutostyöhön. Pohjarakenteiden suunnittelu on maan ja kallion käyttäytymisen yhteensovittamista pohjarakenteiden kanssa siten, että myös yläpuoliset rakenteet toimivat suunnitellulla tavalla ja että rakennus tai rakenne ei vaurioidu eikä tule käyttökelvottomaksi. 3 Rakennusta koskevat olennaiset tekniset vaatimukset täyttyvät, kun pohjaja maarakenteet suunnitellaan ja toteutetaan eurokoodien sekä niitä koskevien ympäristöministeriön asetuksina annettujen kansallisten valintojen mukaan Hgin rakvv / upo 9

Pohjarakenteiden suunnittelu on maan ja kallion käyttäytymisen yhteensovittamista pohjarakenteiden kanssa siten, että myös yläpuoliset rakenteet toimivat suunnitellulla tavalla

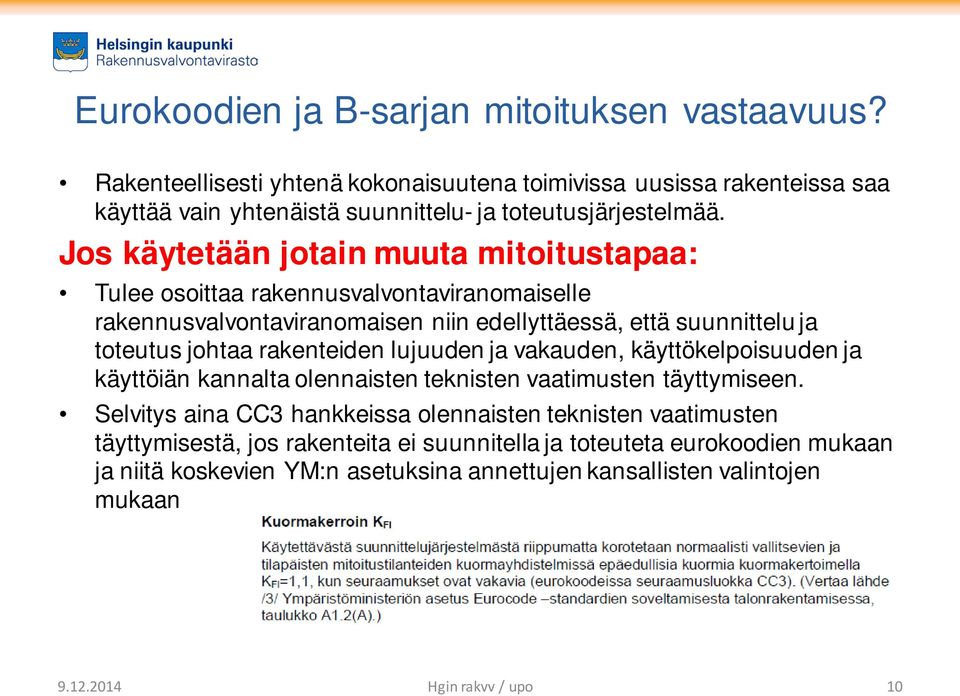

10 Eurokoodien ja B-sarjan mitoituksen vastaavuus? Rakenteellisesti yhtenä kokonaisuutena toimivissa uusissa rakenteissa saa käyttää vain yhtenäistä suunnittelu- ja toteutusjärjestelmää. Jos käytetään jotain muuta mitoitustapaa: Tulee osoittaa rakennusvalvontaviranomaiselle rakennusvalvontaviranomaisen niin edellyttäessä, että suunnittelu ja toteutus johtaa rakenteiden lujuuden ja vakauden, käyttökelpoisuuden ja käyttöiän kannalta olennaisten teknisten vaatimusten täyttymiseen. Selvitys aina CC3 hankkeissa olennaisten teknisten vaatimusten täyttymisestä, jos rakenteita ei suunnitella ja toteuteta eurokoodien mukaan ja niitä koskevien YM:n asetuksina annettujen kansallisten valintojen mukaan Hgin rakvv / upo 10

Jos käytetään jotain muuta mitoitustapaa: Tulee osoittaa rakennusvalvontaviranomaiselle rakennusvalvontaviranomaisen niin edellyttäessä, että suunnittelu ja toteutus johtaa

11 120xx Hgin rakvv / upo 11

12 Rakenteiden suunnittelun ja toteutuksen perusteet asiakirja Toimitettava viimeistään ensimmäisiä rakennesuunnitelmia esiteltäessä Hankkeen vastaavan rakennesuunnittelijan on osana rakennesuunnitelmia laadittava ja viimeistään ensimmäisiä rakennesuunnitelmia esiteltäessä toimitettava rakennusvalvontaan asiakirja, johon on koottu rakenteiden suunnittelun ja toteutuksen tärkeimmät lähtötiedot, lähtökohdat ja vaatimukset sekä tiedot niihin liittyvistä asiakirjoista. Yhtenä hyväksyttävänä tapana on noudattaa esitystapaa, joka on esitetty Suomen Rakennusinsinöörien Liitto RIL ry:n ohjeen RIL Rakennesuunnittelun asiakirjaohje kohdassa 3.6 Rakenteiden suunnittelun ja toteutuksen perusteet asiakirja. Muutakin esitystapaa voidaan käyttää, kun siitä erikseen sovitaan ao. suunnitelmia vastaanottavan tarkastusinsinöörin kanssa. Aiemminkin pääkaupunkiseudun rakennusvalvontojen yhteisen tulkinnan mukaisesti on aiemmin edellytetty toimitettavaksi "Kantavien rakenteiden suunnitteluperusteet" -asiakirja. (PKS-kortti B1-201, uusiutuu) Hgin rakvv / upo 12

lähtökohdat ja vaatimukset sekä tiedot niihin liittyvistä asiakirjoista.

13 120r Hgin rakvv / upo 13

14 Rakenteiden toteutusasiakirjat Uusia käsitteitä? laskelmat, piirustukset, työselostus, laadittu rakenteiden kuntotutkimus sekä mahdolliset muut tarvittavat selvitykset. jos suunnittelussa ja toteutuksessa käytetään eurokoodia, toteutuseritelmä katsotaan toteutusasiakirjaksi. Rakennesuunnitelmien tarkastussuunnitelma laajuus seuraamusten vakavuuden mukaan rakennesuunnitelmat tarkastetaan ennen niiden toimittamista rakennusvalvontaviranomaiselle (!) kohdistuu laskelmiin, piirustuksiin ja tekstiasiakirjoihin sekä suunnittelijan tuottamiin muihin suunnitelmatietoihin. Rakenteiden toteutuksen työsuunnitelma seuraamusten ollessa vakavia tai keskisuuria on osana rakenteiden toteutuksen työsuunnitelmaa laadittava toteutuksen laatusuunnitelma Käyttöikä määritettävä, ei varsinaisesti uusi Hgin rakvv / upo 14

Rakennesuunnitelmien tarkastussuunnitelma laajuus seuraamusten vakavuuden mukaan rakennesuunnitelmat tarkastetaan ennen niiden toimittamista rakennusvalvontaviranomaiselle (!

15 YM asetus kantavista rakenteista, tuleeko ohjeita? Ympäristöministeriön asetuksella voidaan antaa uuden rakennuksen rakentamista, rakennuksen korjaus- ja muutostyötä sekä rakennuksen käyttötarkoituksen muutosta varten tarvittavia tarkempia säännöksiä rakennuksen: 1) rakenteilta vaadittavasta lujuudesta ja vakaudesta; 2) kantavien rakenteiden suunnittelusta ja mitoituksesta; 3) rakentamisen ja käytön aikaisista kuormituksista; 4) kantavissa rakenteissa käytettävistä rakennustuotteista Hgin rakvv / upo 15

rakennuksen käyttötarkoituksen muutosta varten tarvittavia tarkempia säännöksiä rakennuksen: 1) rakenteilta vaadittavasta

16 YM:n ohjeet tarpeen 4 Seuraamusten vakavuus Seuraamukset ovat vakavia, kun rakenteen mahdollisesta viasta tai vauriosta voi aiheutua suuria henkilövahinkoja tai hyvin suuria yhteiskunnallisia vaikutuksia. Vakavien seuraamusten ryhmään kuuluvat maankäyttö- ja rakennuslain (132/1999) 150 d :n mukaiset erittäin vaativat rakenteet ja 120 d :n mukaiset poikkeuksellisen vaativat rakenteet. Erittäin vaativiksi ja poikkeuksellisen vaativiksi rakenteiksi voidaan katsoa rakenteet, joissa vaatimus teoreettisten perusteiden ja suunnittelumenetelmien poikkeuksellisen syvällisestä hallinnasta korostuu ja uudet innovatiiviset rakenteet, joiden suunnittelusta ei ole aikaisempaa kokemusta. Seuraamusluokat poikkeuksellisen vaativa erityisen vaativa vaativa tavanomainen eurokoodien seuraamusluokat CC1 CC3 CC3 suuret seuraamukset ihmishenkien menetysten tai hyvin suurten taloudellisten, sosiaalisten tai ympäristövahinkojen takia Erityismenettelyä vaativat kohteet Hgin rakvv / upo 16

Erittäin vaativiksi ja poikkeuksellisen vaativiksi rakenteiksi voidaan katsoa rakenteet, joissa vaatimus teoreettisten perusteiden ja suunnittelumenetelmien poikkeuksellisen syvällisestä hallinnasta

17 Tulkintoja pohditaan Seuraamusluokat Onnettomuusmitoitustilanteet Rakennuksen kerrosluvun tulkinta Oma ohje pientalojen rakenteiden suunnitteluperusteet asiakirjasta? Hgin rakvv / upo 17

18 Uusia ohjeita Helsingissä Erityismenettely Kosteudenhallinta Hgin rakvv / upo 18

19 Kiitos! Hgin rakvv / upo 19
