1 Asentajan opas Valvova Oy 21. kesäkuuta 2017

2 SISÄLTÖ Tämän asentajan oppaan lisäksi ohjeita on Ksenos-ohjelman asetusikkunassa. Joidenkin asetusten vieressä on -kuvake. Viemällä hiiren osoittimen tämän kuvakkeen päälle näkyviin tulee asetuksen käyttötarkoituksesta kertova ohjeteksti. Sisältö 1 Laitteiden ja palvelimien asettaminen Tallennustila ja tietokanta Asetusten yleiskatsaus Monikkonäkymä Sähköposti Sarjaliikenne Säännöt Käyttäjähallinta Käyttöjärjestelmän käyttäjän tiedot Käyttäjät Verkkoyhteydet Automaattinen palvelinhaku Palvelin Web-palvelin Etäkäytön asetukset SMTP-vastaanotin hälytyksille RTSP-palvelin Verkkokamerat Automaattinen kamerahaku Muut verkkokamerat ja palvelimet Kameran vaihtaminen Verkkokameroiden oletusportit RTSP-oletuspolut yleisimmille kameramerkeille Kaappauskortit Kappauskortin ja analogisten signaalien lisäys I/O-laitteet PTZ-ohjaus ja ohjainsauvat IP-sarjaportit Sarjaporttien läpiviennit Kameroiden asetukset Kameran poistaminen käytöstä Analogisen kameran asetukset Kameroiden kuvasäädöt Mukautetut painikkeet Digitaalinen I/O Äänen syöttäminen kaiuttimeen Kalansilmälinssit Asetukset Panomorfiset linssit Asetukset Katselutila-asetukset Asentajan opas 1

3 SISÄLTÖ 6 Säännöt Sääntöehdot Sääntöoperaattorit Sääntötoiminnot Esimerkkisääntö 1 - Aseta digitaalilähtö päälle videosignaalin kadotessa Esimerkkisääntö 2 - Ajastetun alueellisen liikkeentunnistuksen ilmoitus Esimerkkisääntö 3 - Odota toista sääntöä ja sijoita kirjanmerkki Analytiikka Alueet Analysaattorin lisääminen Liikkeentunnistin Liikeanalysaattori Hälytysviiva Laskuri Häirintätunnistin Esimerkkejä Vianmääritys Ksenosin virheilmoitukset Verkko Etäkäyttö Tekniset tiedot 53 Asentajan opas 2

4 LAITTEIDEN JA PALVELIMIEN ASETTAMINEN Laitteiden ja palvelimien asettaminen Tallennustila ja tietokanta Normaalisti tallentimeen on oletuksena määritetty vähintään 3 osioa. Ensimmäinen osio on käyttöjärjestelmälle, toinen tietokannalle ja kolmas tallenteille. Tallennustila voidaan asettaa Asetuksista (Kuva 1.1). Kuva 1.1: Tallennustilat Asentajan opas 3

5 LAITTEIDEN JA PALVELIMIEN ASETTAMINEN Tallennustila ja tietokanta Kuva 1.2: Yhden osion tallennustila-asetukset Tallennustila-asetukset opastavat osioiden varaamisessa ja kertovat, jos jokin asetus ei ole suositusten mukainen. Tietokanta luodaan oletuksena ensimmäiselle lisätylle asemalle. Jos kaikki on tallennustilan ja tietokannan puolesta kunnossa, voidaan siirtyä eteenpäin lisäämään kameroita. Tarvittavan tallennetilan määrään vaikuttavat mm. tallennettavien kuvien laatu, kuvanopeudet ja liikkeen määrä. Tietokannan koko riippuu tallenteiden määrästä, ja normaalisti viisi prosenttia järjestelmän kokonaistallennustilasta riittää. Tietokannan koko riippuu lähinnä tallennettujen kuvien määrästä: jokaista tallennettua kuvaa kohden tallennetaan tietokantaan noin 150 tavua metatietoja. Tilan loppuminen tietokannalta estää kaiken tallentamisen Tietokanta jää huomattavasti pienemmäksi, jos Yleiset asetukset -kohdasta Ohjelman asetukset -välilehdeltä kytketään asetus Kuvien ryhmätallennus päälle. Tämä myös nopeuttaa tallennehakuja. Tämän asetuksen ollessa käytössä 2.7-versiota vanhemmat etäkäytöt eivät saa luettua tallenteita tältä palvelimelta oikein. Tallennustapaa voi muuttaa lennossa, mutta valmiiksi isokokoinen tietokantatiedosto ei pienene, eivätkä ryhmiteltyinä tallennetut kuvat muutu katseltaviksi vanhoilla etäkäytöillä. Asentajan opas 4

6 ASETUSTEN YLEISKATSAUS Asetusten yleiskatsaus Asetukset on jaettu ryhmiin (Kuva 2.1): Kuva 2.1: Asetukset. Yleiset asetukset Ohjelman yleiset asetukset. Pikanäppäimet Näppäimistön painikkeisiin liittyvät toiminnot. Säännöt Ajastettujen tallennusten ohjelmointi, digitaaliulostulojen ohjaukset jne. Käyttäjät Käyttäjät ja käyttäjien oikeudet. Verkkoyhteydet Palvelinasetukset ja etäyhteydet. Verkkokamerat Yhdistetyt verkkokamerat. Kaappauskortit Asennetut analogiset kaappauskortit ja kamerat. I/O-laitteet PTZ-ohjainsauva ja digitaaliset I/O-laitteet. Tallennustila Tallennustila-asetukset. Monikkonäkymä Halutuille näytöille on mahdollista avata koko ruudun monikkokuva. Tässä tilassa näytöllä näkyy ruudukossa livekuva valituista kameroista. Asentajan opas 5

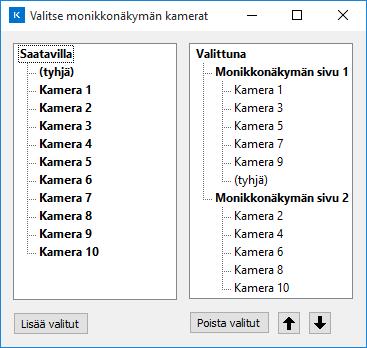

7 ASETUSTEN YLEISKATSAUS Monikkonäkymä Kuva 2.2: Monikkonäkymän asetukset. Monikkonäkymän asetukset ovat asetuksissa Yleiset asetukset -kohdan Monikkonäkymä - välilehdellä. Jokaista järjestelmään kytkettyä näyttöä vastaa asetusryhmä nimeltään Monikkonäkymä näytöllä.... Monikkonäkymässä kerralla näkyvien kameroiden määrä valitaan Monikkonäkymän asettelu - asetuksella. Tämä asettelu määrää montako kamerakuvaa näytetään rinnakkain ja montako päällekkäin. Jos valitaan useampia kameroita kuin mitä näkymään mahtuu, kamerat jaetaan useammalle sivulle, joiden välillä vaihdellaan Näkymän vaihdon väli -asetuksen asettaman sekuntimäärän välein. Monikkonäkymässä näkyvät kamerat valitaan painamalla Valitse monikkonäkymän kamerat... - painiketta. Tämä painike avaa uuden kameravalitsinikkunan. Kuva 2.3: Monikkonäkymän kameroiden valitseminen Valitsin on jaettu kahteen osaan. Vasemmalla puolella näkyvät kamerat, jotka voidaan lisätä monikkonäkymään. Oikealla listataan kamerat, jotka on jo lisätty. Kummastakin listasta voi valita useampia kameroita kerralla pitämällä Ctrl -näppäintä pohjassa samalla kun valitsee kameroita hiiren painikkeella. Kameroita saa lisättyä oikeaan listaan valitsemalla Asentajan opas 6

8 ASETUSTEN YLEISKATSAUS Sähköposti vasemmasta listasta halutut kamerat ja painamalla Lisää valitut -painiketta. Saman kameran voi tarvittaessa lisätä useaan kertaan. Vastaavasti kameroita saa poistettua oikeasta listasta valitsemalla nämä oikeasta listasta ja painamalla Poista valitut -painiketta. Kameroiden lisäksi vasemmassa listassa on (tyhjä) -valinta. Lisäämällä näitä oikeanpuoleiseen listaan voidaan monikkonäkymään jättää tyhjiä välejä, ja esimerkiksi siirtää kameroita seuraavalle vaihdinsivulle. Kameroiden paikkaa voi vaihtaa oikeanpuoleisessa listassa valitsemalla halutut kamerat ja painamalla ikkunan nuolipainikkeita. Lista on ryhmitelty sivuihin, joiden välillä monikkonäkymä vaihtelee. Kaikki editorissa tehdyt muutokset astuvat voimaan välittömästi, eikä näitä tarvitse erikseen hyväksyä. Kun asetukset ovat kunnossa, monikkonäkymän saa näkyviin asettamalla Ota käyttöön - asetuksen päälle. Monikkonäkymä aukeaa jatkossa automaattisesti asetetulle näytölle myös uudelleenkäynnistettäessä, jollei näkymää oteta pois käytöstä asetuksissa. Sähköposti Järjestelmän voi asettaa lähettämään sähköpostitse tiedotuksia erilaisista tapahtumista (Katso luku 6). Jotta sähköpostin lähetys toimisi, pitää sähköpostiasetukset määritellä. Sähköpostiasetukset ovat asetuksissa Yleiset asetukset -kohdassa Sähköposti -välilehdellä. Kuva 2.4: Sähköpostiasetukset. Sähköpostiasetuksiin pitää syöttää vähintään SMTP-palvelimen osoite. Lisäksi suojaus, portti ja kirjautumistunnukset saatetaan tarvita palvelimen asetuksista riippuen. Palvelimen asetukset selviävät internet-yhteyden palveluntarjoajalta tai paikalliselta verkonvalvojalta. Sähköpostin lähettämistä voi kokeilla syöttämällä Oletusvastaanottajat -kohtaan oman sähköpostiosoitteen, ja painamalla Lähetä testiviesti -painiketta. Asentajan opas 7

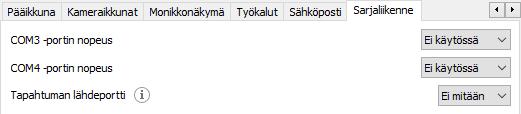

9 ASETUSTEN YLEISKATSAUS Sarjaliikenne Sarjaliikenne Koneen sarjaportteja voi käyttää esimerkiksi RS485-muuntimen kanssa analogisten PTZ-kameroiden ohjaamiseen. Portti otetaan käyttöön asettamalla tämän nopeus. Sarjaliikenneasetukset ovat asetuksissa Yleiset asetukset -kohdassa Sarjaliikenne -välilehdellä. Sarjaportissa käytettävä nopeus riippuu laitteesta, jonka kanssa sarjaportin välityksellä kommunikoidaan. Kuva 2.5: Sarjaliikenne Käyttöjärjestelmän tarjoamien sarjaporttien lisäksi on mahdollista käyttää ulkoista IP-pohjaista sarjaporttia. Tästä lisää luvussa Säännöt Sääntöjen avulla on mahdollista automatisoida erilaisia toimintoja. Sääntö koostuu ehdoista, jotka voivat olla erilaisia syöte- tai tilatietoja sekä toiminnosta, joka suoritetaan ehdon tilan muuttuessa. Lisätietoja säännöistä luvussa 6. Käyttäjähallinta Käyttöjärjestelmän käyttäjän tiedot Linux-käyttöjärjestelmässä oletuskäyttäjänimenä on ksenos, salasanalla sonesk. Windows-käyttöjärjestelmässä oletuskäyttäjänimenä on ksenos, salasanalla KSENOS tai sonesk. Nämä käyttäjänimet ja salasanat ovat vain käyttöjärjestelmille. Kaikki käyttäjänimet ja salasanat ovat kirjainkokoriippuvaisia. Ksenosissa itsessään ei ole oletuskäyttäjiä, joten säilytä Ksenosin salasana turvallisesti. Käyttöjärjestelmän tulee kirjautua sisään automaattisesti, muuten tallennus ei käynnisty. Rajoita tallentimen käyttö Ksenos-käyttäjähallinnasta (Ks. Luku 2.5.2). Käyttäjät Käyttäjiä lisätään valitsemalla Käyttäjät asetusikkunasta ja painamalla Lisää käyttäjä... -painiketta. Ensimmäisenä luotu käyttäjä on ylläpitäjä, jolla on täydet käyttöoikeudet. Tämän jälkeen luotujen käyttäjien oikeuksia voi muuttaa valitsemalla kyseisen käyttäjän asetusikkunassa (Kuva 2.6). Asentajan opas 8

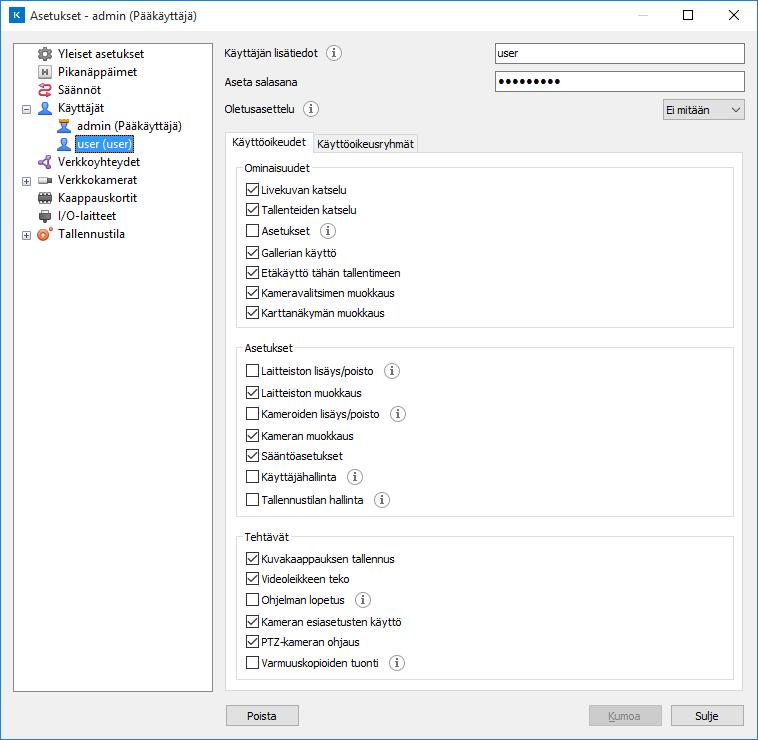

10 ASETUSTEN YLEISKATSAUS Käyttäjähallinta Kuva 2.6: Käyttäjien oikeuksien muokkaaminen. Kuva 2.7: Käyttöoikeusryhmät. Jos järjestelmään otetaan etäyhteyksiä, pitää luoda vähintään yksi käyttäjä, jonka tunnuksia käytetään järjestelmään kirjautumiseen. Asentajan opas 9

11 ASETUSTEN YLEISKATSAUS Verkkoyhteydet Esimerkkejä käyttäjien luomisesta: Esimerkki 1: Terminaalin portilla vartijat tarvitsevat oikeuksia ohjailemaan PTZ-kameroita. Heille ei ole tarkoitus antaa täysiä oikeuksia, joten luodaan käyttäjä portti, salasanalla Gu4rd5. Tarvittavat oikeudet luodulle käyttäjälle valitaan asetuksista. Seuraavat oikeudet jätetään valitsematta: Etäkäyttö tähän tallentimeen, Käyttäjähallinta ja Ohjelman lopetus. Nyt vartijoilla on lähes samat oikeudet kuin ylläpitäjällä, mutta he eivät voi muuttaa käyttäjiä tai sulkea Ksenosta. Esimerkki 2: Paikallinen myymälä käyttää Ksenoksen web-palvelinta kuvien suoratoistoon kassanhoitajalle. Kassanhoitajan ei ole tarkoitus nähdä kuvaa lastauslaiturilta. Tässä tapauksessa voidaan luoda seuraavanlainen käyttäjä: Ylläpitäjä-käyttäjän lisäksi luodaan kassanhoitaja -käyttäjä, salasanalla l0c4l5t0r3. Valitaan oikeudet: Livekuvan katselu ja Etäkäyttö tähän tallentimeen. Seuraavaksi käyttäjä lisätään ryhmään numero 2. Nyt jokaiselle kameralle voidaan asettaa ryhmät niin, että käyttäjä ei näe kaikkia myymälän kameroita. Nyt voidaan avata web-selain kassanhoitajan koneelta ja osoitetaan se tallentimen osoitteeseen ja porttiin (esim. Selain pyytää todennusta, jonka jälkeen kaikki käyttäjälle sallitut kamerat näkyvät kassanhoitajalle. Verkkoyhteydet Asetusikkunan Verkkoyhteydet -kohdasta muutetaan verkon kautta tapahtuvaan kommunikaatioon liittyviä asetuksia. Tallenninkoneessa voi kytkeä käyttöön palvelimia, jotka mahdollistavat ohjelman käytön toisilta tietokoneilta. Lisäksi tässä voidaan luoda etäyhteyksiä toisiin palvelimiin. Etsi tallentimia verkosta, ota Ksenos-palvelin ja web-palvelin käyttöön tai pois käytöstä asetuspuun osasta Verkkoyhteydet (Kuva 2.8). Kuva 2.8: Verkkoyhteydet. Automaattinen palvelinhaku Verkkoyhteydet valitsemalla Ksenos hakee lähiverkosta palvelimia automaattisesti. Asentajan opas 10

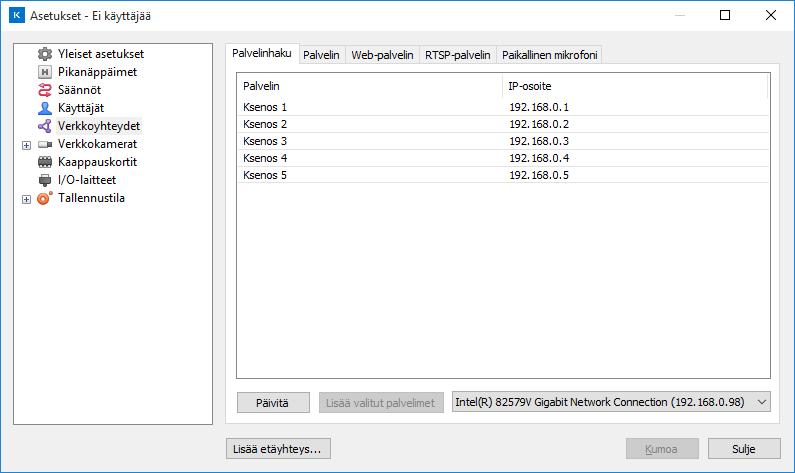

12 ASETUSTEN YLEISKATSAUS Verkkoyhteydet Löydetyt palvelimet näkyvät listassa. Listassa näkyy palvelimelle asetettu nimi sekä sen IP-osoite. Jos palvelin halutaan lisätä Ksenosiin, valitaan listasta palvelin ja painetaan Lisää valitut palvelimet - painiketta, jolloin palvelin lisätään Verkkoyhteyksien alle. Voit valita samalla kertaa useita palvelimia pitämällä Ctrl -näppäintä pohjassa samalla, kun valitset palvelimia listasta. Ksenos hakee palvelimet aina kun Verkkoyhteydet -kohta valitaan. Jos haluat päivittää palvelinlistan, paina Päivitä -painiketta. Lisätyille palvelimille on asetettava käyttäjätunnukset ja salasanat palvelinkohtaisesti. Palvelin Kuva 2.9: Palvelimen asetukset. Palvelimen käyttöönotto mahdollistaa pääsyn tallentimelle miltä tahansa tietokoneelta, johon on asennettu Ksenos (myös kokeiluversio). Etäyhteyden muodostaminen ei onnistu, jos järjestelmään ei ole lisätty ainuttakaan käyttäjää. Palvelin käyttää etäyhteyksiin oletuksena porttia Tämä portti on avattava mahdollisesta palomuurista ja tehtävä tarvittaessa porttiohjaus (port-forwarding). Palvelin ottaa vastaan sekä IPv4- että IPv6-yhteyksiä. Web-palvelin Kuva 2.10: Web-palvelimen asetukset. Kuvien katselu ja asetusten muokkaus on mahdollista myös web-selaimella. Kirjoita selaimen osoitepalkkiin tallentimen IP-osoite ja tarvittaessa Web-palvelimen käyttämä portti kaksoispisteellä erotettuna. Oletuksena portti on 80, eikä tätä tarvitse erikseen syöttää. Testaa tallentimella, että palvelin on käynnissä osoittamalla selain paikalliseen osoitteeseen Web-palvelin voidaan asettaa kaikkien verkon käyttäjien saataville. Tämä ei kuitenkaan ole suositeltavaa suurissa verkoissa. Web-palvelinta varten voi olla tarpeellista avata palomuurin portteja. Palvelin ottaa vastaan sekä IPv4- että IPv6-yhteyksiä. Asentajan opas 11

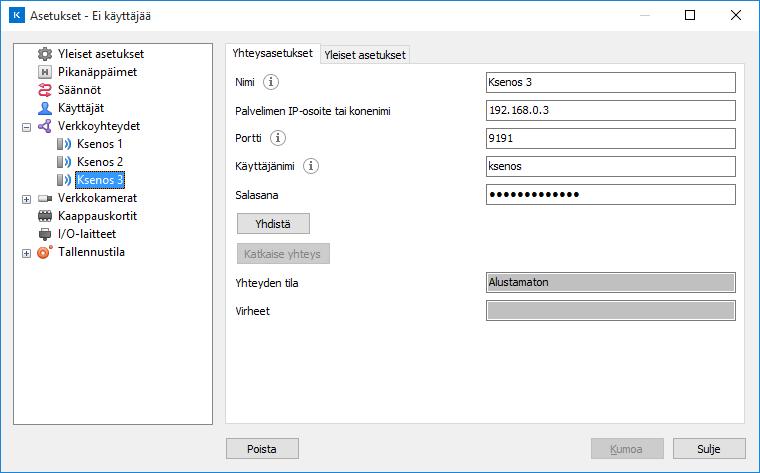

13 ASETUSTEN YLEISKATSAUS Verkkoyhteydet Etäkäytön asetukset Uusi etäyhteys luodaan valitsemalla Verkkoyhteydet ja painamalla Lisää etäyhteys... painiketta. Kuva 2.11: Etäkäytön yhteysasetukset. Asentajan opas 12

14 ASETUSTEN YLEISKATSAUS Verkkoyhteydet Kuva 2.12: Etäkäytön yleiset asetukset. Etäkäyttö vaatii käyttäjänimeä ja salasanaa. Kentät voidaan myös jättää tyhjäksi ja Ksenos pyytää niitä vain, kun yhteys avataan. Yhteys voidaan asettaa automaattisesti yhdistyväksi valitsemalla Automaattinen yhteydenotto. Jos Näytä virhe yhteyden katketessa -kohta rastitetaan, tämän etäyhteyden katkeamisesta ilmestyy virheilmoitus pääikkunaan. SMTP-vastaanotin hälytyksille SMTP-palvelin mahdollistaa virhetietojen vastaanottamisen sähköpostitse. Tätä voidaan käyttää esimerkiksi RAID-ohjaimen virheiden seurantaan, mikäli kyseinen RAID-ohjain tukee sähköpostin lähettämistä virhetilanteissa. Palvelin muodostaa vastaanotetusta sähköpostista järjestelmävirheen (katso luku 8.1), jolloin tämä ilmestyy käyttäjille -painikkeesta. Tämän jälkeen itse sähköpostiviesti tuhotaan välittämättä sitä eteenpäin. Näin ollen sähköpostin vastaanottajalla ei ole merkitystä, vaan kaikki Ksenosille ohjatut viestit muunnetaan virheiksi. Kun SMTP-palvelin on kytketty päälle, saa esimerkiksi RAID-ohjaimen virheet näkyviin asettamalla ohjaimen asetuksista sähköpostipalvelimeksi tallentimen IP-osoitteen ja SMTP-palvelimelle asetetun portin. Palvelin ei käytä salausta tai kirjautumista. Asentajan opas 13

15 ASETUSTEN YLEISKATSAUS Verkkokamerat RTSP-palvelin Kuva 2.13: RTSP-palvelimen asetukset. RTSP-palvelinta käytetään videovirtojen vastaanottamiseen tallentimesta muihin ohjelmiin tai laitteisiin. RTSP-palvelin ottaa vastaan vain IPv4-yhteyksiä. RTSP-palvelimeen otetaan yhteys toisesta ohjelmasta tai toiselta laitteelta RTSP-URL:ää käyttäen. Kun halutaan vastaanottaa yhden kameran kuvaa, RTSP-URL:n polkuosan saa luettua kameran Kameran tunniste -asetuksesta. URL:ään voidaan lisätä parametreja, jolloin se voi olla seuraavanlainen: rtsp:// :8554/brickcom_1?showtime=true&timecolor=00ff00& width=1270&height=720&time= t111407z&fps=10&quality=80 Kun halutaan vastaanottaa useamman kameran kuvaa multipleksattuna, URL voi olla seuraavanlainen: rtsp:// :8554/?cameras=sonyip_1,sonyip_11,brickcom_1&showtime=true& timecolor=00ff00&width=1270&height=720&time= t111407z Mahdollisia parametreja ovat: showtime: Jos true, lisätään kuvan yläreunaan aikaleima timecolor: Piirrettävän ajan väri RGB-heksadesimaaliarvona, ilman #-merkkiä. Vakioarvo on ffffff eli valkoinen. width: Kuvan leveys pikseleissä. Vakioarvo alkuperäisen videon leveys. height: Kuvan korkeus pikseleissä. Vakioarvo alkuperäisen videon korkeus. time: Aika ISO standardin mukaisessa muodossa (ilman - ja :-merkkejä), josta videontoisto aloitetaan (jos kyseisestä hetkestä on tallennetta). Vakioarvolla toisto aloitetaan nykyhetkestä. fps: Montako kuvaa palvelin lähettää sekunnissa. Vakioarvo 25. quality: Laatu. 100 on paras. Vakioarvo 50. live: Jos true, lähetetään suoraan kameralta saatu kuvavirta uudelleenpakkaamatta. Muilla parametreilla ei ole vaikutusta, jos tämä on true. Tämä parametri ei toimi multipleksatulle kuvalle. Verkkokamerat Automaattinen kamerahaku Ksenos etsii automaattisesti verkkokameroita, kun asetusikkuna avataan. Valitse Verkkokamerat asetuspuusta, jolloin hakuikkuna avautuu. Löydetyt kamerat näkyvät listassa, jossa jokaisesta kamerasta ilmoitetaan valmistaja, IP-osoite sekä kameran tyyppi. Jos tyyppi ei ole oikea, voit vaihtaa sen Asentajan opas 14

16 ASETUSTEN YLEISKATSAUS Verkkokamerat napsauttamalla kamerariviä hiiren oikealla napilla, ja valitsemalla Valitse tyyppi.... Lista voidaan päivittää painamalla Päivitä -nappia. Kun haluat lisätä kameroita järjestelmään, valitse listasta kamera, ja paina Lisää -nappia. Voit lisätä useita kameroita kerralla pitämällä Ctrl -näppäintä pohjassa samalla, kun valitset listasta kameroita. Käytetty hakuprotokolla voidaan valita pudotusvalikosta. Oletuksena valittuna on Kaikki protokollat, jolloin kameroita haetaan käyttämällä UPnP- sekä ONVIF-protokollaa. Muut verkkokamerat ja palvelimet Useimmat nykyaikaiset kamerat käyttävät RTSP-protokollaa, joka toimii suoraan Ksenosin RTSP-tuen kanssa. Katso yleisimmät kameran RTSP-oletuspolut luvusta Ksenos tukee myös suurinta osaa ONVIF-kameroista. Yleiset asetukset molemmille näille kameroille tulisi tehdä kamerasta itsestään säätämällä sen omat asetukset web-selaimen kautta. Tämä tehdään yhdistämällä selaimella kameran IP-osoitteeseen ja kirjautumalla sisään. Useimmilla kameroilla on ylläpitäjän oletuskäyttäjä ja salasana: admin. Tarkista kameran oletus-ip-osoite ja käyttäjätiedot kameran käsikirjasta. Monet videopalvelimet käyttävät samaa RTSP-protokollaa muuttamaan analogisia signaaleja digitaalisiksi. Jos palvelimessa on useampia kanavia, ne saattavat olla eritelty käyttämällä käyttämällä näille eri IP-osoitteita tai RTSP-polkuja. Näin palvelimen eri kanavia voidaan käyttää kuten tavallisia RTSP-kameroita. Kameran vaihtaminen Verkkokamera voidaan haluta vaihtaa toiseen esimerkiksi alkuperäisen hajottua tai uuden kameran tarjotessa parempaa kuvaa tai muita hyötyjä. Jos uusi kamera on yhteensopiva vanhan kanssa, eli esimerkiksi molemmat ovat ONVIF-kameroita, riitää että joko uudessa kamerassa on sama IP-osoite kuin vanhassakin, tai sitten muutetaan Ksenoksestakin kameran osoite. Jos uusi kamera on eri tyyppinen kuin vanha, voidaan vanha kamera poistaa ja lisätä uusi oikealla tyypillä. Tällöin uusi kamera saa uuden tunnisteen, jolloin uusi kamera ei korvaa vanhaa tallennetuissa asetteluissa tai säännöissä, eivätkä vanhan kameran tallenteet näy uudessa. Kamera on mahdollista korvata uudella ja eri tyyppisellä valitsemalla se asetusikkunassa ja painamalla Muuta tyyppiä.... Tämän jälkeen valitaan kameratyyppi avautuvasta ikkunasta, ja kamera korvautuu uudella tyypillä. Yhteiset asetukset kopioidaan automaattisesti vanhasta kamerasta. Verkkokameroiden oletusportit RTSP HTTP - 80 RTSP-oletuspolut yleisimmille kameramerkeille 4XEM ACTi Acumen Airlink101 Airlive ALinking Alliede live.sdp (tyhjä) track1 track2 mpg4/rtsp.amp mpeg4 video.mp4 cam1/mjpeg cam1/mpeg4 cam1/h264 0/1:1/main Asentajan opas 15

17 ASETUSTEN YLEISKATSAUS Verkkokamerat Aviosys AVS Uriel Axis Basler BlueJay Brickcom CNB Dynacolor Edimax Hunt Electr icantek Infinova IOimage IQinVision Linksys Lorex Lumenera Merit Li-Lin Messoa Moxa MultiPix Onix Optelecom Panasonic Samsung Sanyo Sentry Seyeon Tech Shany mpeg4 mpeg4 axis-media/media.amp mpeg4/media.amp h264 mpeg4 mpeg4 channel1 (tyhjä) mpeg4 h264 mpeg4 ipcam.sdp video1+audio1 StdCh1 1.AMP ioimage/1 now.mp4 img/video.sav video.mp4 (tyhjä) rtsph264 livestream/ multicaststream video1 cam0_0 mpeg4 nphmpeg4/g x480 MediaInput/mpeg4 MediaInput/h264 mpeg4unicast VideoInput/1/h264/1 mpeg4 cam0_1 PSIA/Streaming/channels/2?videoCodecType=H.264 h264 Asentajan opas 16

18 ASETUSTEN YLEISKATSAUS Kaappauskortit Sharx Siemens Sony Sparklan Speco Swann TCLink TP-Link TRENDnet Truen Videolarm Vivotek Y-cam Zavio live_mpeg4.sdp img/video.asf livestream media/video1 mpeg4 (tyhjä) mpeg4 live.sdp video.mp4 mpeg4 video1 mpeg4/1/media.amp live.sdp live_mpeg4.sdp video.mp4 Vaihda yksittäisten kameroiden asetuksia kameraikkunoiden pikavalikosta. Tämä on nopea tapa kokeilla eri asetuksia. Kameran asetukset voi kopioida kaikille samantyyppisille kameroille painamalla Käytä kaikkiin... -painiketta. Nimeä kamerat kuvaavilla nimillä, jotta tallenteiden selaus olisi helpompaa. Kaappauskortit Kappauskortin ja analogisten signaalien lisäys Ksenos tukee Comart XeCap ja Xed -kaappauskortteja analogisessa kaappauksessa. Asentajan opas 17

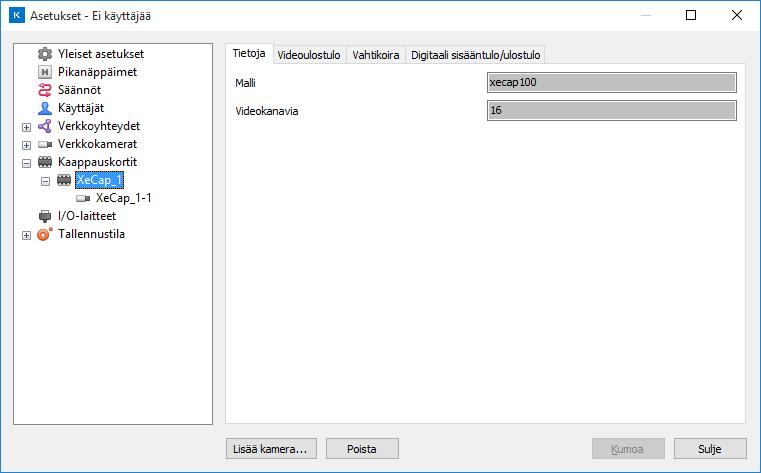

19 ASETUSTEN YLEISKATSAUS Kaappauskortit Kuva 2.14: Kaappauskortit. Kaappauskortin lisääminen Windowsissa: Valitse Kaappauskortit asetuspuusta. Napsauta Lisää kaappauskortti... lisätäksesi uuden kaappauskortin. Kaappauskortti tulee näkyviin automaattisesti. Valitse kaappauskortti puunäkymästä ja napsauta Lisää kamera... lisätäksesi analogisia signaaleja. Kaappauskortin lisääminen Linuxissa: Valitse Kaappauskortit asetuspuusta. Napsauta Lisää kaappauskortti... lisätäksesi uuden kaappauskortin. Valitse Comart-kaappauslaite. Valitse kaappauskortti puunäkymästä ja napsauta Lisää kamera... lisätäksesi analogisia signaaleja. Valitse lisättävien signaalien lukumäärä (Kuva 2.15). Oletusarvoisesti Ksenos ehdottaa käytettävissä olevien tulojen maksimimäärää. Kuva 2.15: Lisää kameroita. Asentajan opas 18

20 ASETUSTEN YLEISKATSAUS I/O-laitteet I/O-laitteet PTZ-ohjaus ja ohjainsauvat Yleiset asetukset Ksenos tukee Pelco-P-, Pelco-D-, American Dynamicsin, Panasonicin ja JVC:n sarjaporttiprotokollia sekä Axisin, Brickcomin, GSP:n, Huntin, Lilinin, ONVIF-standardin, Panasonicin, Samsungin ja Sonyn IP-ohjausprotokollia. Ohjaus otetaan käyttöön valitsemalla haluttu protokolla kameran asetusten kohdasta PTZ-ohjausprotokolla. Analogiseen ohjaukseen tarvitaan myös sarjaporttitiedot. Nämä tiedot asettamalla on jo mahdollista käyttää kameran pan-, tilt- ja zoom -ominaisuuksia kameraikkunasta kursoria raahaamalla. Samaan sarjaporttiin kytketyt kamerat voidaan eritellä Osoite -asetuksella, joka asetetaan vastaamaan kameraan asetettua arvoa. Käännön nopeus voidaan rajoittaa liukusäätimillä Asetukset -ikkunassa. Kuva 2.16: PTZ-oletusasetukset analogiselle dome-kameralle. Vartiokierros PTZ-kameroille voidaan ohjelmoida vartiokierroksia kameraikkunan pikavalikosta. Jokaisella PTZkameralla voi olla oma vartiokierros. Kierros pysähtyy, kun kameraa ohjataan manuaalisesti. Kamera palaa suorittamaan vartiokierrosta manuaaliohjauksen jälkeen tietyn viiveen kuluttua. Tämä viive asetetaan kameran asetusten Palaa vartiokierrokseen -kohdasta. Ohjainsauva Ohjainsauvaa voidaan käyttää PTZ-kameroiden ohjaukseen. Ohjainsauvan painikkeet toimivat myös digitaalituloina, mikä mahdollistaa kameroiden valitsemisen tai ohjausporttien ja sähkölukkojen avaamisen. Asentajan opas 19

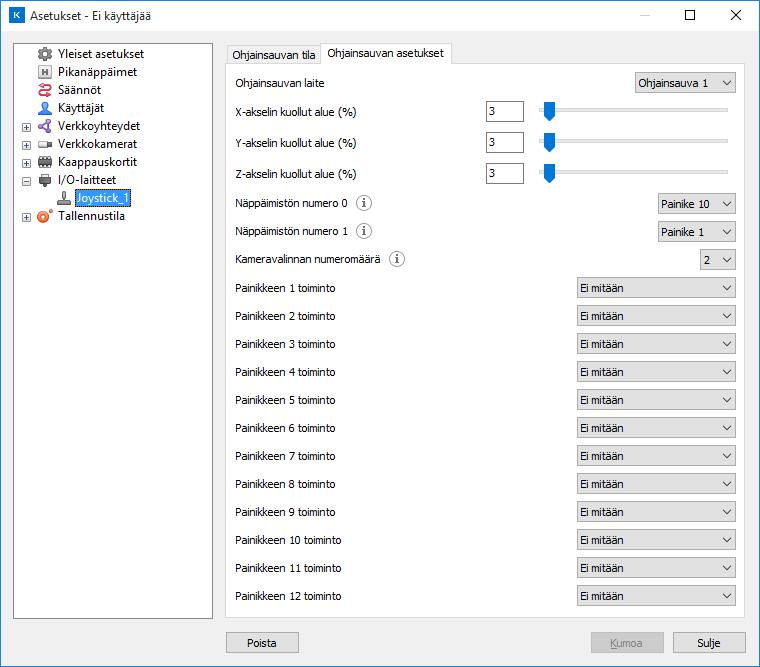

21 ASETUSTEN YLEISKATSAUS I/O-laitteet Kuva 2.17: Ohjainsauvan asetukset. Ohjainsauvoja voidaan lisätä, kuten muitakin laitteita. Valitse asetuspuusta I/O-laitteet ja napsauta Lisää I/O-laite.... Kun laite on lisätty, sen asetuksiin pääsee valitsemalla sen asetuspuusta. Tallentimeen voi lisätä useita ohjaimia. Ensin asetetaan Ohjainsauvan laite. Jos tallentimella on vain yksi ohjain, arvoksi voidaan asettaa Automaattinen. Ohjaimen nykytila ja sen painikkeet näkyvät asetuksissa Ohjainsauvan tila -välilehdellä. Ohjainsauvan painikkeiden näkyvä numerointi ei välttämättä täsmää ohjelmallisen numeroinnin kanssa. Esimerkiksi painettaessa ohjaimen painiketta 1 saattaa ohjelmassa aktivoitua painike 11. Tällöin tulisi asettaa Näppäimistön numero 1 -asetuksen arvoksi 11, jotta numeroita syöttäessä painikkeesta 1 tulisi numero 1. Sauvaohjain ja säännöt Ohjainsauvan painikkeet toimivat digitaalituloina. Painikkeet voidaan näin asettaa ohjaamaan sääntöjä. Esimerkki: Portti halutaan avata painamalla painiketta. Asetetaan ehdon tyypiksi Digitaalitulo, ja valitaan painikkeeseen liitetty DIO-laite ja tulo. Toiminnon tyypiksi asetetaan Ohjaa digitaalilähtöä ja valitaan DIO-laite, joka on kytketty portin avaamisjärjestelmään. Portin automaattinen sulkeminen viiveellä voidaan tarvittaessa suorittaa toisella säännöllä. Asetetaan ehdon tyypiksi Odota toista sääntöä, valitaan säännöksi aiemmin luotu portinavaussääntö ja asetetaan haluttu viive sekunteina. Toiminto luodaan kuten edellisessä säännössä, mutta digitaalilähdöksi valitaan portin sulkeva lähtö. Asentajan opas 20

22 ASETUSTEN YLEISKATSAUS I/O-laitteet IP-sarjaportit Sarjaportin kautta ohjattavia kameroita voi käyttää myös ulkoisten IP-pohjaisten sarjaporttilaitteiden kautta. Ohjauskomennot lähetetään verkon yli annetulle laitteelle, joka muuntaa nämä edelleen perinteiseksi sarjaliikenteeksi. Ulkoinen sarjaporttilaite otetaan käyttöön lisäämällä I/O-laitteet -kohtaan uusi IPsarjaporttilaite -tyyppinen laite ja asettamalla tälle IP-osoite ja portti. Tämän jälkeen kyseisen laitteen voi asettaa haluttujen kameroiden PTZ-asetuksissa sarjaportiksi. Sarjaporttien läpiviennit Sarjaportin läpivienti mahdollistaa kahden sarjaportin yhdistämisen niin, että ensimmäisestä tuleva data syötetään toiseen ja toisesta tuleva data ensimmäiseen. Tämä mahdollistaa ulkoisten ohjainlaitteiden kytkemisen kameroihin Ksenosin läpi, jolloin kameroita voi ohjata sekä Ksenosista että ulkoisesta ohjaimesta. Läpivienti luodaan lisäämällä I/O-laitteet -kohtaan uusi Sarjaportin läpivienti -tyyppinen laite ja valitsemalla tämän asetuksiin halutut sarjaportit. Läpivienti ei välitä käytetystä protokollasta, vaan välittää vain kaiken datan sellaisenaan. Tästä johtuen samanaikainen käyttö Ksenosista ja ulkoisesta ohjaimesta saattaa protokollasta riippuen aiheuttaa jotain ongelmia, kuten ohjattavan kameran vaihtumisen toisen ohjaimen käyttämään. Sarjaportista luku ei myöskään toimi oikein jos lukijoita on useita, joten sisääntulevaa dataa ei voi ohjata luotettavasti useaan eri sarjaporttiin. Asentajan opas 21

23 KAMEROIDEN ASETUKSET Kameroiden asetukset Kameran poistaminen käytöstä Kamera voidaan poistaa väliaikaisesti asettamalla kameran Yleiset -välilehdeltä Poista kamera käytöstä -asetus päälle. Tämän seurauksena kyseinen kamera ei enää tallenna mitään, eikä näy kameralistauksissa. Tämä on hyödyllistä esimerkiksi kameran hajottua, jos halutaan siivota näkymät kunnes saadaan uusi kamera tilalle. Analogisen kameran asetukset Analogisen kameran asetukset voidaan määrittää valitsemalla lisätty kamera asetuspuusta. Tärkeimmät asetukset ovat: Kuvan säädöt / Kuvanopeus Miten monta kuvaa on kaapattu yhdessä sekunnissa Kuvan säädöt / Kuvakoko Analogisen signaalin tallenteiden resoluutio (koko). Kuvan tiivistys / Koodekki Käytettävä pakkauskoodekki analogisen signaalin tallenteille. Mpeg-4 on suositeltava. Huom! Kamerasignaalit tulee kytkeä tuloliittimiin numerojärjestyksessä. Jos väliin jätetään tyhjiä liittimiä, videon kaappaus saattaa toimia epävakaasti. Normaaleissa asetuksissa Comart XeCap 400 -kortilla on mahdollista käyttää näitä esimerkkiasetuksia 16-kanavaisessa tallentimessa. Kuvanopeus: 25 fps (kuvat per sekunti) Pakkaus: MPEG-4 Kuvakoko: 2CIF (704x288 pikseliä) Muut asetukset ovat paikan valaistusolosuhteista ja henkilökohtaisista mieltymyksistä riippuvaisia. Yhden kameran asetukset voidaan kopioida toisille kameroille napsauttamalla Käytä kaikkiin... - painiketta kameran asetuksista. Kameroiden kuvasäädöt Kameroiden kuvasäädöt avataan napsauttamalla kameraikkunaa hiiren oikealla painikkeella ja valitsemalla aukeavasta valikosta Kuvasäädöt.... Kuvasäädöistä valitaan miten kuva piirretään ja mitä lisätietoja kuvassa näytetään. Näytä tietoja Näyttää pakatun kuvan koon, kuvanopeuden, kuvan keskimääräisen koon, tallennettujen kuvien lukumäärän ja kuvan resoluution, jolla tallennettu kameroista. Näytä liike Näyttää kamerakuvassa pienet liikkeet läpinäkyvällä vihreällä värillä. Läpinäkyvä punainen väri kamerakuvassa ilmaisee isompia muutoksia. Tällä funktiolla on helppoa seurata liikkeitä kamerakuvissa. Asentajan opas 22

24 KAMEROIDEN ASETUKSET Mukautetut painikkeet Näytä maski Kamerakuvasta on mahdollista rajata alue, jota ei oteta mukaan liikkeentunnistukseen. Tätä aluetta kutsutaan kameran maskiksi. Maski voidaan luoda asetusikkunasta kameran asetuksista, ja kameraikkunassa maskin saa tarvittaessa näkyviin valitsemalla Näytä maski kuvasäädöistä. Mukautetut painikkeet Kameraikkunoihin on mahdollista lisätä painikkeita, joilla pystytään suorittamaan sääntötoimintoja. Tämä mahdollistaa esimerkiksi portinavausnapin luomisen. Mukautetut painikkeet otetaan käyttöön kameran asetuksista Mukautetut painikkeet - välilehdeltä. Nappi lisätään rastittamalla halutun napin Ota käyttöön... -asetus. Napille voi antaa kuvauksen ja vaihtoehtoisen kuvakkeen. Lisätty nappi ei itsessään tee vielä mitään, vaan toiminnallisuus lisätään sääntöjen avulla. Uuden napin painalluksiin reagoivan säännön saa luotua helposti painamalla Lisää sääntö tähän painikkeeseen -painiketta. Kun sääntö on luotu, siirry luotuun sääntöön valitsemalla tämä asetusikkunan Säännöt -kohdan alta, ja lisää säännölle toiminto. Kyseinen toiminto suoritetaan, kun luotua nappia painetaan kameraikkunan päältä, ja mahdollinen vapautustoiminto suoritetaan nappia uudestaan painettaessa. Lisäohjeita sääntöjen muokkaamisesta luvussa 6. Digitaalinen I/O Tämä ominaisuus on tuettu ONVIF-kameratyypillä. Varmista että kamera tukee ominaisuutta. Kytke kameran asetuksista Yleiset -välilehdeltä Digitaalinen I/O -ryhmästä Vastaanota syötteitä tältä kameralta -asetus päälle. Tilakenttä näyttää OK, jos tapahtumat ovat käytössä. Digitaalitulon tapahtumia pystytään käsittelemään sääntöjärjestelmän avulla. Äänen syöttäminen kaiuttimeen Joihinkin kameroihin voi liittää kaiuttimen, johon syötetään ääntä Ksenos-tallentimeen kytketyn mikrofonin kautta. Lisää kameralle kaiutin painamalla Lisää kaiutin... -painiketta. Kaiuttimen osoite- sekä kirjautumistiedot ovat oletusarvoisesti samat kuin kameralla, johon se on liitetty. Jos äänen välitykseen halutaan käyttää erillistä äänilaitetta, näitä asetuksia voi muuttaa. Kun halutaan tallentaa mikrofoniin puhuttu ääni vain paikallisesti eikä välittää sitä kaiuttimelle, käytetään kaiutintyyppiä Tyhjä kaiutin. Muista ottaa tallentimen tai etäkäyttökoneen paikallinen mikrofoni käyttöön kohdasta Verkkoyhteydet Paikallinen mikrofoni. Asentajan opas 23

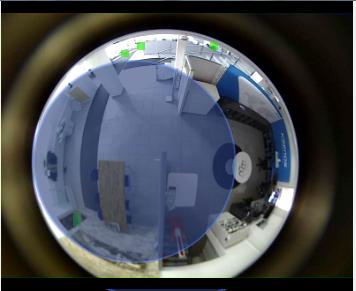

25 KALANSILMÄLINSSIT Kalansilmälinssit Kalansilmälinssillä varustettuja kameroita varten Ksenosissa on Kalansilmäkatselin -kameratyyppi. Kameratyyppi mahdollistaa kalansilmälinssin vääristymien korjauksen sekä monen kameran näkymän luomisen kalansilmäkuvasta. Kamerakuvaa on myös mahdollista ohjata hiirellä tai ohjainsauvalla. Kalansilmäkatselin lisätään valitsemalla asetusikkunasta Verkkokamerat ja painamalla Lisää kamera... -painiketta. Tämä avaa kameranlisäysikkunan, josta valitaan Kalansilmäkatselin. Kalansilmälinsillä varustetun kameran tulee olla myös lisättynä, jotta kalansilmäkatselinta voidaan käyttää. Kun kalansilmäkatselimelle on asetettu lähdekamera, rajataan kuvasta alue jossa kalansilmäkuva on. Tämä tehdään käyttämällä säde- ja koordinaattiasetuksia. Kuvassa 4.1 on esitetty väärin tehty rajaus, ja kuvassa 4.2 on esitetty oikein tehty rajaus. Kuva 4.1: Väärin rajattu kalansilmäkuva. Asentajan opas 24

26 KALANSILMÄLINSSIT Asetukset Kuva 4.2: Oikein rajattu kalansilmäkuva. Asetukset Lähdekamera Mistä kamerasta kuva haetaan? Asetukseen tulee valita kalansilmälinssillä varustettu kamera. Käytä lähdekameran kalansilmäasetuksia Kalansilmäkatselin käyttää lähdekameran kalansilmäasetuksia. Jos asetus on päällä, kalansilmäasetuksia ei voi muokata katselimesta, vaan arvot asetetaan lähdekameran mukaan. Käytä kalansilmävääristymän korjausta Asetuksen ollessa päällä, kalansilmäkuva suoristetaan. Asetuksen on oltava päällä, jotta kuvaa pystyy rajaamaan. Kalansilmän säde Asetuksella rajataan kuvasta alue, jossa kalansilmäkuva on. Rajatun alueen tulee olla samankokoinen kuin kalansilmäkuva. Kalansilmän keskikohdan x-koordinaatti Asetuksella siirretään kalansilmäkuvan rajausta vaakatasossa. Kalansilmän keskikohdan y-koordinaatti Asetuksella siirretään kalansilmäkuvan rajausta pystytasossa. Syvyyskorjaus Asetuksella voidaan korjata suoristettuun kuvaan jäänyttä litistymistä ja venymistä. Litistynyt tai venynyt kuva voi johtua siitä, että rajaus ei ole tarpeeksi hyvä. Ennen syvyyskorjauksen käyttöä, varmista että rajaus on varmasti hyvä. Kulmakorjaus Asetuksella voidaan korjata suoristettuun kuvaan jäänyttä vinoutta. Yleensä vino kuva johtuu siitä, että rajaus ei ole tarpeeksi hyvä. Ennen kulmakorjauksen käyttöä, varmista että rajaus on varmasti hyvä. Kehittynyt piirto Asetuksen tulee olla päällä, jotta kuvankaappaukset toimivat suoristetusta kuvasta. Tämä käyttää normaalia enemmän tallentimen suoritinresursseja, eikä toimi vanhemmilla näytönohjaimilla. Asentajan opas 25

27 KALANSILMÄLINSSIT Asetukset Näytä kalansilmäsuuntakuvio Asetuksen ollessa päällä kameraikkunassa näytetään suoristetun kuvan lisäksi pieni suoristamaton kalansilmäkuva, johon on piirretty suoristetun kuvan alue. Kuva 4.3: Kalansilmäkatselimen kameraikkuna, jossa suuntakuvio on päällä. Asentajan opas 26

28 PANOMORFISET LINSSIT Panomorfiset linssit Panomorfisella linsillä varustettuja kameroita varten Ksenosissa on Panomorfinen katselin - kameratyyppi. Kameratyyppi mahdollistaa panomorfisen linssin aiheuttaman vääristymän korjauksen. Kamerakuvaa on myös mahdollista ohjata hiirellä tai ohjainsauvalla. Panomorfinen katselin lisätään valitsemalla asetusikkunasta Verkkokamerat ja painamalla Lisää kamera... -painiketta. Tämä avaa kameranlisäysikkunan, josta valitaan Panomorfinen katselin. Panomorfisella linsillä varustetun kameran tulee olla myös lisättynä, jotta katselinta voidaan käyttää. Asetukset Lähdekamera Mistä kamerasta kuva haetaan? Asetukseen tulee valita panomorffisella linssillä varustettu kamera. Ota käyttöön Asetuksen ollessa päällä, panomorfinen kuva suoristetaan. Linssin tyyppi Asetukseen tulee valita käytössä oleva linssi. Linssin malli ilmoitetaan linssin kannassa. Jos linssi on väärä, kuva voi näyttää väärältä, tai sitä ei tule ollenkaan. Asennustapa Asetus määrittää, onko kamera asennettu kattoon, lattialle tai seinään. Oikean asennustyypin valinta on tärkeää, jotta ohjaus toimisi odotetulla tavalla. Katselutila Asetus määrittää, minkälainen näkymä luodaan. Näkymiä on kolme erilaista. Katselutila-asetukset PTZ-näkymä Kuva suoristetaan, ja kuvaa voidaan ohjata hiirellä tai ohjainsauvalla. Nelikkonäkymä Kuvasta luodaan neljä itsenäistä PTZ-näkymää. Näkymiä voidaan ohjata hiirellä tai ohjainsauvalla. Kehänäkymä Asennustyypin olessa Katto tai Lattia, kuvasta luodaan kaksi 180-asteen näkymää, jotka kiertävät koko kuvan ympäri. Asennustyypin olessa Seinä kuvasta luodaan yksi 180- asteen näkymä. Tila Tilakenttä näyttää mahdolliset virheilmoitukset. Asentajan opas 27

29 SÄÄNNÖT Säännöt Sääntöjen avulla on mahdollista automatisoida erilaisia toimintoja. Sääntö koostuu ehdoista, jotka voivat olla erilaisia syöte- tai tilatietoja sekä toiminnosta, joka suoritetaan ehdon tilan muuttuessa. Asentajan opas 28

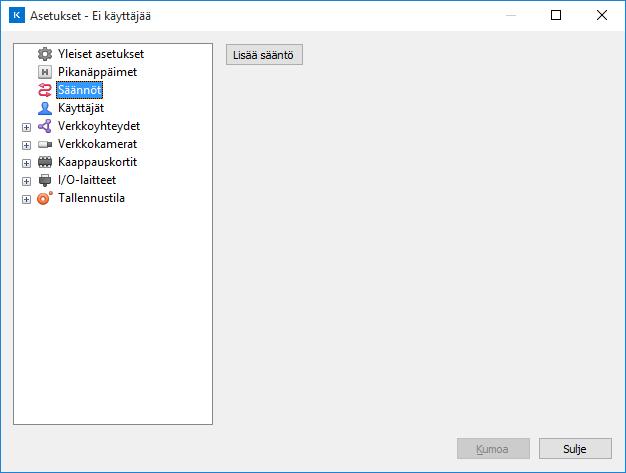

30 SÄÄNNÖT Sääntöehdot Kuva 6.1: Säännöt. Sääntöehdot Sääntöehtolista voidaan avata Ehdon tyyppi -alasvetovalikosta (Kuva 6.2). Asentajan opas 29

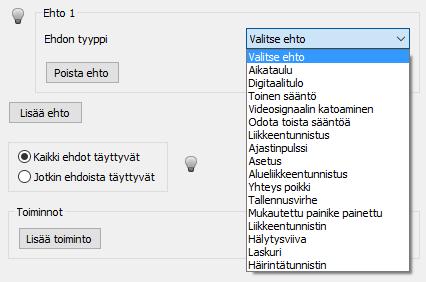

31 SÄÄNNÖT Sääntöehdot Kuva 6.2: Sääntöehdot. Ehdot on esitetty seuraavassa: Nimi Aikataulu Digitaalitulo Toinen sääntö Videosignaalin katoaminen Odota toista sääntöä Liikkeentunnistus Ajastinpulssi Asetus Alueliikkeentunnistus Yhteys poikki Tallennusvirhe Mukautettu painike painettu Liikkeentunnistin Hälytysviiva Laskuri Häirintätunnistin Aktiivinen jos... aikataulun nykyhetki on aktiivinen. yhdistetyn I/O-laitteen syöttö aktiivinen. toinen sääntö on aktiivinen. valittu analoginen videosignaali on kadonnut. toinen sääntö on ollut aktiivinen x sekuntia. liikettä on havaittu määritellyssä kamerassa. päälle/pois ajastimen nykytila on päällä. valittu asetus on aktiivinen. liikettä on havaittu kamerakuvaan piirretyssä aluehakualueessa. valittuun verkkokameraan ei saada yhteyttä. tallentaminen epäonnistuu virheen, esimerkiksi levyrikon, vuoksi. käyttäjä painaa kameraikkunasta painiketta, joka on lisätty kameran Mukautetut painikkeet -asetuksissa. Liikkeentunnistin - tai Liikeanalysaattori -analytiikat havaitsevat liikettä. hälytysviiva havaitsee ylityksen. laskuri ylittää kynnysarvonsa. häirintätunnistin havaitsee kuvassa muutoksia. Tila on ilmaistu hehkulampun kuvalla ehdon vieressä. Kun hehkulamppu on päällä, tila on aktiivi- Asentajan opas 30

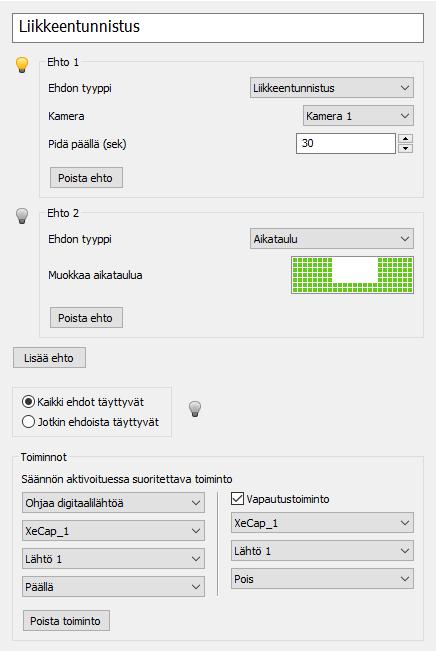

32 SÄÄNNÖT Sääntöoperaattorit nen. Sääntöoperaattorit Kuva 6.3: Sääntöoperaattorit. Operaattorin valinta (Kaikki ehdot täyttyvät, Jotkin ehdoista täyttyvät) määrittää tietyt tarpeet, kun toiminto laukeaa. Esimerkiksi Kaikki ehdot täyttyvät vaatii, että kaikki ehdot ovat aktiivisia samanaikaisesti ennen kuin toiminto laukeaa. Kun operaattorin vieressä oleva hehkulamppu on päällä, toiminto laukeaa. Sääntötoiminnot Sääntötoiminnot voidaan valita alasvetovalikosta (Kuva 6.4). Kuva 6.4: Sääntötoiminnot. Toimintojen selitykset on esitetty seuraavassa: Nimi: Ohjaa digitaalilähtöä Valitse analogivideolähtö Kutsu PTZ-esiasetusta Sisäinen komento Ilmoitus/Hälytys Muuta asetus Lähetä HTTP URL-pyyntö Selitys: Laukaise yhdistetyn I/O-laitteen digitaalinen ulostulo. Valitse kaappauskortin analoginen ulostulo näyttämään tiettyä analogikameran kuvaa. Kutsu tietyn PTZ-kameran esiasetus. Suorita sisäinen komento (Vain edistyneeseen käyttöön). Ilmoitus tapahtumasta ilmoitusikkunaan ja hälytyslokiin. Muuta tiettyä ohjelman asetusta. Ohjaa ulkoista verkkopalvelua pyytämällä HTTP URL. Asentajan opas 31

33 SÄÄNNÖT Sääntötoiminnot Sijoita kirjanmerkki Lähetä sähköposti Aseta kamera virtuaali-ikkunaan Avaa ikkuna Sijoita kirjanmerkki tallenteeseen, kun toiminto laukeaa. Lähetä sähköposti, sisältäen vapaavalintaisen tekstin ja mahdollisesti kamerakuvia. Valitse tietyt virtuaali-ikkunat näyttämään tietyn kameran kuvaa. Avaa valitut kamera- ja karttaikkunat tietylle näytölle. Esimerkkisääntö 1 - Aseta digitaalilähtö päälle videosignaalin kadotessa Uuden säännön luominen: Napsauta Säännöt ja napsauta painiketta Lisää sääntö (Kuva 6.5). Kuva 6.5: Säännöt. Muokkaa luotua sääntöä (Kuva 6.6): 1. Valitse luotu sääntö muokattavaksi. 2. Sääntö voidaan nimetä uudelleen tekstikentässä. Asentajan opas 32

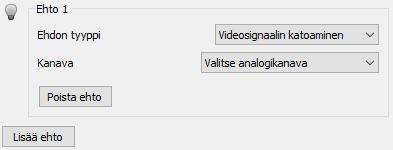

34 SÄÄNNÖT Sääntötoiminnot Kuva 6.6: Muokkaa sääntöä. Aseta ehdot säännölle (Kuva 6.7). Kuva 6.7: Lisää ehto. 1. Napsauta Lisää ehto. 2. Valitse Ehdon tyyppi -alasvetovalikosta Videosignaalin katoaminen. 3. Valitse analogikamera Kanava -alasvetovalikosta. Yhden kameran valitsemisen sijaan on mahdollista valita kaikki laitteen kamerat valitsemalla kaappauskortin Mikä tahansa kanava laitteella. Koska tässä säännössä on vain yksi ehto, voidaan valita kumpi tahansa operaattori (Kuva 6.3), eikä säännön toiminta muutu. Lisää säännölle toiminto painamalla Lisää toiminto -painiketta. Asentajan opas 33

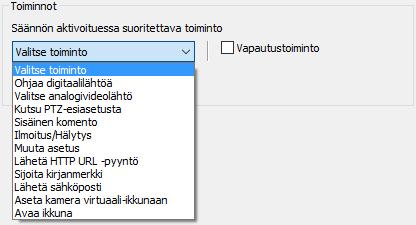

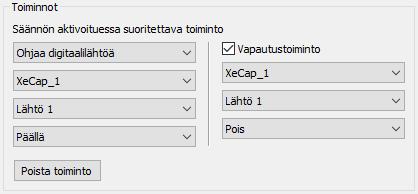

35 SÄÄNNÖT Sääntötoiminnot Valitse toiminto Ohjaa digitaalilähtöä (Kuva 6.8). Valitse laite ja haluttu lähtö. Valitse mihin tilaan lähtö asetetaan, kun toiminto laukaistaan. Kuva 6.8: Valitse toiminnat. Esimerkkisääntö 2 - Ajastetun alueellisen liikkeentunnistuksen ilmoitus Luo uusi sääntö: Napsauta Säännöt ja napsauta Lisää sääntö -painiketta (Kuva 6.5). Muokkaa luotua sääntöä (Kuva 6.6): 1. Valitse luotu sääntö muokkaukseen. 2. Sääntö voidaan nimetä uudelleen tekstikentässä. Ehtojen asettaminen (Kuva 6.9): 1. Lisää kaksi ehtoa Lisää ehto painikkeella. 2. Valitse Aikataulu ensimmäisen ehdon Ehdon tyyppi -alasvetovalikosta. 3. Valitse Alueliikkeentunnistus toisen ehdon Ehdon tyyppi -alasvetovalikosta. Asentajan opas 34

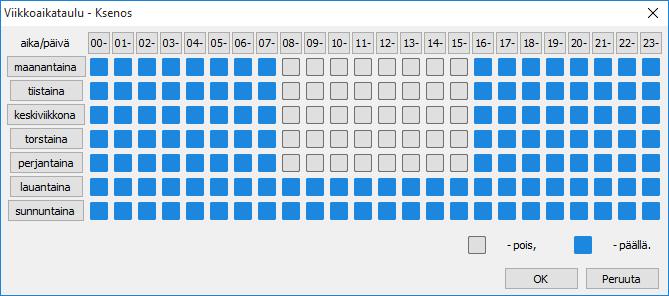

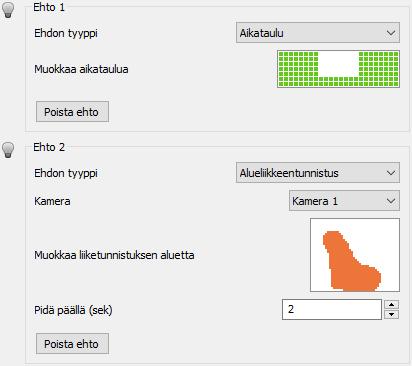

36 SÄÄNNÖT Sääntötoiminnot Kuva 6.9: Lisää Aikataulu-ehto. Napsauta ruudukkoa ensimmäisen ehdon Muokkaa aikataulua -kohdasta, jolloin avautuu Viikkoaikataulu -ikkuna (Kuva 6.10). Poista halutut ajankohdat (esim. Työtunnit) ja napsauta OK. Tässä tapauksessa sääntö ei laukaise mitään toimintoa maanantaista perjantaihin kello 8:00 16:00 välillä. Kuva 6.10: Viikkoaikataulu-ikkuna. Valitse kamera Kamera -alasvetovalikosta. Avaa Valitse liikealue -ikkuna napsauttamalla valkoista neliötä Muokkaa liiketunnistuksen aluetta -kohdasta. Asentajan opas 35

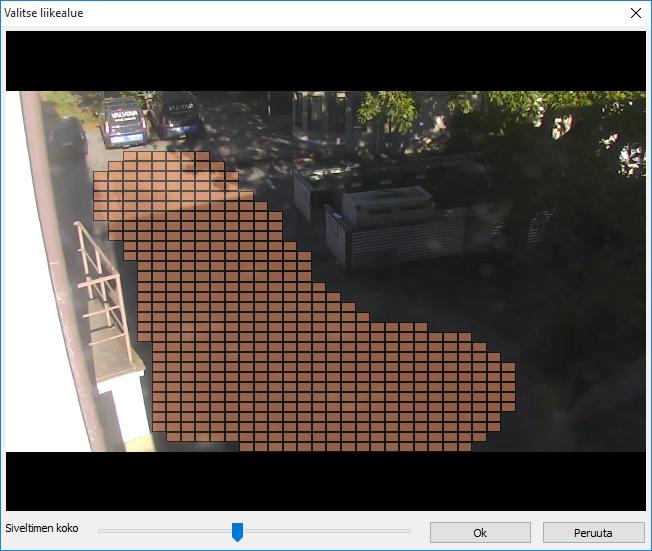

37 SÄÄNNÖT Sääntötoiminnot Paina ja pidä hiiren vasenta paniketta alhaalla kamerakuvan päällä ja piirrä maski liikkeentunnistukselle. Piirretty oranssi alue laukaisee toiminnon ja muut alueet sivuutetaan (Kuva 6.11). Paina OK hyväksymiseksi. Kuva 6.11: Alueliikkeentunnistus-ehdon lisääminen. Valitse Kaikki ehdot täyttyvät operaattoreista (Kuva 6.3). Tässä tapauksessa sääntö vaatii, että aikataulu on aktiivinen, kun liikettä havaitaan. Lisää säännölle toiminto painamalla Lisää toiminto -painiketta. Valitse Ilmoitus/Hälytys alasvetovalikosta (Kuva 6.12). Valitse kamera ilmoitustapahtumaan, kameran nimi tulee näkyviin hälytyslokiin. Valitse väri ilmoituksen taustalle ja kirjoita ilmoitusteksti, ilmoitusteksti tulee näkyviin hälytyslokiin. Asentajan opas 36

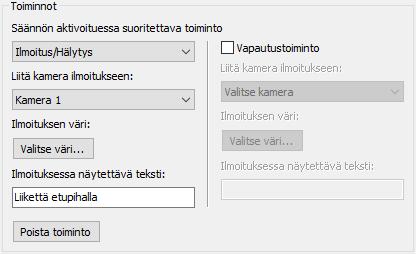

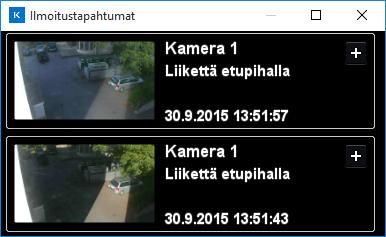

38 SÄÄNNÖT Sääntötoiminnot Kuva 6.12: Valitse toiminnat. Kun ilmoitustapahtumaikkuna on auki, laukaistut ilmoitukset avautuvat siihen (Kuva 6.13). Ilmoitus aukeaa, kun liikettä havaitaan Aula -kamerassa. Nämä ilmoitukset avautuvat myös etäyhteydellä ilmoitustapahtumaikkunaan. Hälytyslokiin jää merkintä kaikista ilmoituksista. Kuva 6.13: Ilmoitustapahtumaikkuna. Esimerkkisääntö 3 - Odota toista sääntöä ja sijoita kirjanmerkki Luo 3 sääntöä: Napsauta Säännöt ja napsauta Lisää sääntö -painiketta kolme kertaa (Kuva 6.5). Katso esimerkit 1 ja 2 sääntöjen luomisesta. Tämä sääntö selittää yhden käyttötapauksen Odota toista sääntöä ehdolle. Tämä sääntö laukaisee toiminnon, jos toinen sääntö on aktiivinen. Valitse ensimmäinen sääntö (Sääntö 1) ja täytä asetukset vastaamaan kuvaa Tätä sääntöä käytetään kuin ehtoa. Se on aktiivinen työtuntien ulkopuolella (Aikatauluehto), kun ulkopuolinen hälytysjärjestelmä laukaisee I/O-kortin syötön (digitaalinen syöttöehto). Asentajan opas 37

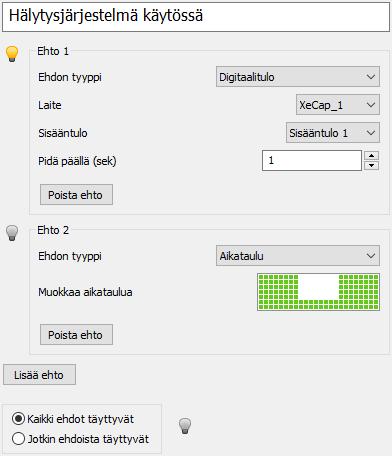

39 SÄÄNNÖT Sääntötoiminnot Kuva 6.14: Aikatauluehto. Valitse toinen sääntö (Sääntö 2) ja lisää liikkeentunnistusehto halutuille kameroille (Kuva 6.15). Nimeä sääntö Liikkeentunnistus myöhempää tunnistusta varten. Asentajan opas 38

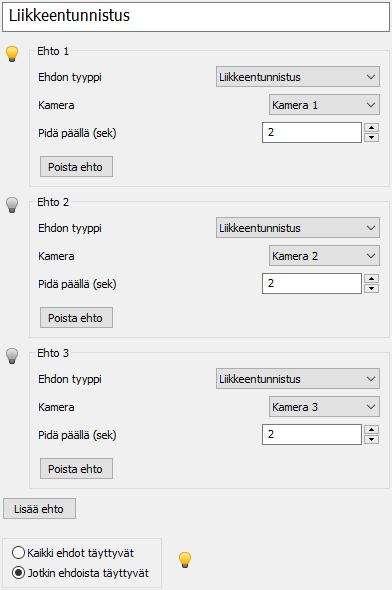

40 SÄÄNNÖT Sääntötoiminnot Kuva 6.15: Liikkeentunnistusehto. Valitse kolmas sääntö (Sääntö 3) ja aseta säännön nimeksi Sääntöyhdistelmä. Lisää kaksi ehtoa: Toinen sääntö Hälytysjärjestelmä käytössä säännölle ja Odota toista sääntöä Liikkeentunnistus säännölle (Kuva 6.16). Toinen sääntö -ehto perustuu valittuun sääntötilaan. Tässä tapauksessa, kun Hälytysjärjestelmä käytössä on aktiivinen. Odota toista sääntöä vaatii, että sääntö on annetussa tilassa määritellylle ajalle sekuneissa. Tässä tapauksessa se toimii kuten aikakynnys liikkeelle. Valitse Kaikki ehdot täyttyvät. Tämä valinta vaatii, että hälytysjärjestelmä on käytössä, kun liikettä havaitaan. Asentajan opas 39

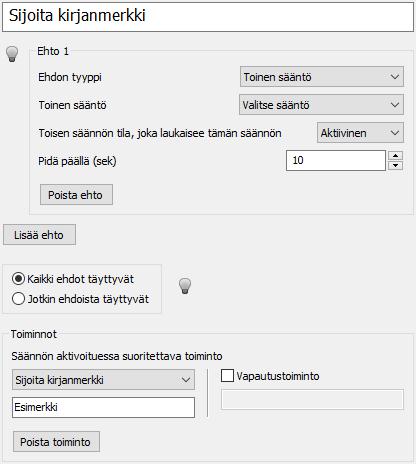

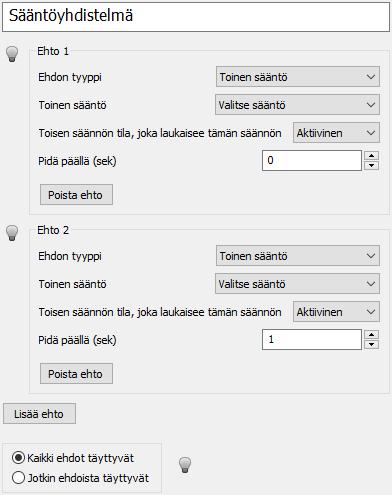

41 SÄÄNNÖT Sääntötoiminnot Kuva 6.16: Toinen sääntö. Valitse neljäs sääntö (Sääntö 4) ja lisää yksi ehto ja yksi toiminto. Valitse Toinen sääntö ja valitse Sääntöyhdistelmä ja Aktiivinen ja aseta pitoaika 10 sekuntiin tai enemmän siten, että sääntö ei tee useita kirjanmerkkejä saman liikkeentunnistustapahtuman aikana. Valitse Sijoita kirjanmerkki ja kirjoita haluttu teksti (Kuva 6.17). Asentajan opas 40

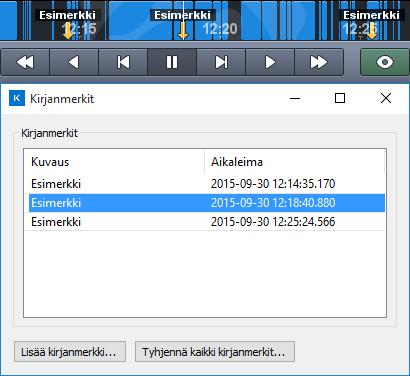

42 SÄÄNNÖT Sääntötoiminnot Kuva 6.17: Sijoita kirjanmerkki. Tuloksena on kirjanmerkkejä aikajanalla (Kuva 6.18). Ne ovat listattuna Kirjanmerkit - ikkunassa, jos Sijoita kirjanmerkki -sääntö on ollut aktiivinen. Asentajan opas 41

43 SÄÄNNÖT Sääntötoiminnot Kuva 6.18: Kirjanmerkkejä aikajanalla. Asentajan opas 42

44 ANALYTIIKKA Analytiikka Ksenosin videoanalytiikka muodostuu kuvaan piirretyistä alueista, ja näihin liitettävistä analysaattoreista. Yleensä ei ole tarpeen suorittaa videoanalyysia koko kuvalle, joten analysaattorin suorityskyky paranee käyttämällä erikseen määriteltyjä alueita. Täytyy myös huomioida, että videoanalyysi ei ole 100% varma. Varmuuteen vaikuttavat mm. valaistus, analysaattorin asetukset, kameran asento ja sijainti. Yleensä paras tulos saavutetaan, kun analysoitavaa aluetta kuvataan suoraan ylhäältä. Liikkeentunnistin Mahdollistaa liiketunnistuksen suorittamisen ainoastaan määrätyillä alueilla. Liikeanalysaattori Mittaa liikkeen määrää alueella. Hälytysviiva Havaitsee mikäli liike ylittää virtuaalisen viivan. Laskuri Laskee tapahtumia muista analysaattoreista. Alueet Jokaiselle kameralle voi luoda maksimissaan kahdeksan aluetta. Alueita muokataan alue-editorissa. Alue-editori avataan analysaattorin napista Muokkaa aluetta.... Alue-editorin vasemmassa reunassa on piirtotyökalut, joilla voidaan piirtää alue tai viiva (Kuva 7.1). Alueita piirretään valitsemalla ensin työkalu (alue tai viiva), ja tämän jälkeen painamalla kulmapisteitä haluttuihin kohtiin (Kuva 7.2). Alueen piirto lopetetaan painamalla hiiren oikeaa painiketta. Valmista aluetta tai alueen kulmapisteitä voi siirtää raahaamalla. Alueisiin voi lisätä kulmapisteitä tuplaklikkaamalla alueen reunaa. Asentajan opas 43

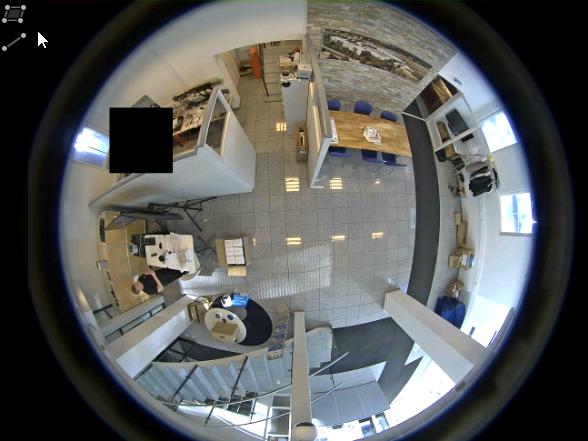

45 ANALYTIIKKA Alueet Kuva 7.1: Aluepiirtotyökalut vasemmassa reunassa. Asentajan opas 44

46 ANALYTIIKKA Analysaattorin lisääminen Kuva 7.2: Alueen piirto. Analysaattorin lisääminen Kameralle lisätään analysaattori valitsemalla asetusikkunassa kamera ja painamalla Uusi analysaattori... -painiketta. Avautuvasta valikosta valitaan haluttu analysaattori (Kuva 7.3). Kun analysaattori on lisätty, se ilmestyy puunäkymässä kameran alle. Asentajan opas 45

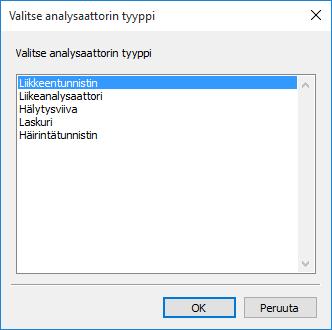

47 ANALYTIIKKA Analysaattorin lisääminen Kuva 7.3: Uuden analysaattorin valintalista. Analysaattorin asetukset tulevat näkyviin painamalla sitä asetusikkunassa. Jokaisella analysaattorilla on seuraavat ominaisuudet: Yleiset asetukset Yleisasetuksilla määritellään analysaattorin nimi, onko analysaattori käytössä, lisäksi jokaisella analysaattorilla on uudelleenkäynnistysnappi. Analysaattorikohtaiset asetukset Analysaattorikohtaiset asetukset liittyvät analysaattorin toimintaan. Nämä vaihtuvat analysaattorin tyypin mukaan. Aluevalinta Aluevalinta näyttää kameran kuvan, ja siihen piirretyt alueet. Painamalla aluetta, se valitaan analysaattorin käyttöön. Valittu alue näkyy kuvassa selvästi, ja ei valitut alueet himmeällä. Alue-editori Muokkaa aluetta... napista avautuu alue-editori, jolla voidaan muokata tai luoda uusia alueita. Asentajan opas 46

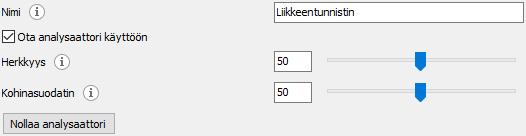

48 ANALYTIIKKA Liikkeentunnistin Kuva 7.4: Analysaattorin asetukset. Liikkeentunnistin Liikkeentunnistin mahdollistaa liikkeentunnistuksen rajoittamisen tietylle alueelle. Kameralla voi olla monia liikkeentunnistimia, jotka analysoivat eri alueita. Tämä mahdollistaa sen, että eri alueiden liikkeentunnistimilla on eri asetukset. Liikkeentunnistin antaa tapahtuman, mikäli alueella on liikettä. Tapahtuma voidaan käsitellä säännöistä valitsemalla ehdoksi Liikkeentunnistin (Kuva 7.6). Kuva 7.5: Liikkeentunnistimen asetukset Asentajan opas 47

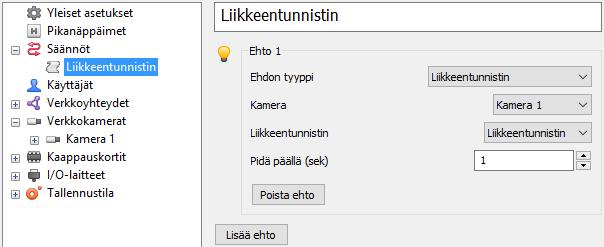

49 ANALYTIIKKA Liikeanalysaattori Kuva 7.6: Sääntö liikkeentunnistinta varten. Liikeanalysaattori Liikeanalysaattorilla mitataan alueella tapahtuvaa liikettä. Analysaattorilla voidaan asettaa kynnysarvo: mikäli liikkeen määrä ylittää tai alittaa tämän, analysaattori antaa tapahtuman. Tapahtuma voidaan käsitellä säännöistä, valitsemalla ehdoksi Liikkeentunnistin (Kuva 7.8). Kuva 7.7: Liikeanalysaattorin asetukset Asentajan opas 48

50 ANALYTIIKKA Hälytysviiva Kuva 7.8: Sääntö liikeanalysaattoria varten. Hälytysviiva Hälytysviiva tarkkailee mikäli liike ylittää asetetun rajan. Hälytysviiva päättelee liikkeen suunnan, jolloin hälytysviiva antaa tapahtuman vain, jos liike menee valittuun suuntaan. Hälytysviivaa varten kuvassa tulee olla suljetun alueen sijasta viiva. Viivaan voi lisätä pisteitä, jolloin pisteiden välit toimivat tunnistuspisteinä. Tämä mahdollistaa usean yhtäaikaisen tunnistuksen. Hälytysviiva toimii parhaiten mikäli kamera on asetettu suoraan tarkkailtavan kohdan yläpuolelle, ja hälytysviiva on asetettu kamerakuvan keskellä. Kuva 7.9: Hälytysviivan asetukset. Laskuri Laskuri laskee tapahtumia muista analysaattoreista. Kun laskuri saavuttaa määrätyn arvon tästä annetaan tapahtuma. (Kuva 7.10) Asentajan opas 49

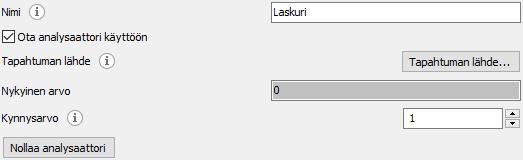

51 ANALYTIIKKA Häirintätunnistin Kuva 7.10: Laskurin asetukset Häirintätunnistin Häirintätunnistin tarkkailee kuvassa tapahtuvia muutoksia. Jos kuva muuttuu paljon, tunnistin antaa hälytyksen. Tunnistimella on kaksi asetusta: Herkkyys ja Kesto. Herkkyys Mitä pienempi arvo, sen herkempi tunnistin on. Pienillä arvoilla pienetkin muutokset kuvassa aiheuttavat hälytyksen. Yleensä hyvä arvo on välillä. Kesto Aika sekunteina, jonka jälkeen häirinnästä annetaan tapahtuma. Häirintätunnistimen tapahtuma voidaan käsitellä säännöistä, valitsemalla ehdoksi Häirintätunnistin. Esimerkkejä Ongelma: Kamerakuvassa heiluu puu, joka aiheuttaa turhaa tallennusta. Ratkaisuna on luoda kameralle alueita tärkeisiin kohtiin, ja liittää näihin liikkentunnistimet. Tämän seurauksena puun aiheuttama heilunta ei aiheuta tallennusta, mutta heti, kun alueilla tapahtuu liikettä, tämä tallentuu. Ongelma: Halutaan merkintä hälytyslokiin, jos kuvassa on liikettä yhtäjaksoisesti yli 5 sekunnin ajan. Ratkaisuna on luoda kameran kuvan kokoinen alue, ja liittää tähän liikeanalysaattori. Asetetaan liikeanalysaattorin aikaraja viiteen sekuntiin. Luodaan sääntö jonka ehtona on Liikeanalysaattori, ja asetetaan toiminnoksi viesti hälytyslokiin. Asentajan opas 50
