1 Riistakameran käyttöohje Sisällysluettelo I. Pikakäyttöönotto Etupaneeli Alaosa ja virtakytkin... 3 Automaattinen infrapunakuvaustila... 3 Testitila... 3 Liitännät Patterin asettaminen... 3 II. Lisäohjeet Näppäinten toiminnot Valikkotoiminnot... 4 Kameran tila... 4 SD-muistikortin tyhjennys... 4 Kuvan resoluution vaihtaminen... 4 Videokuvan resoluution muuttaminen... 4 Ajan ja päivämäärän vaihtaminen... 4 Perättäisten kuvien määrän valitseminen... 5 Videon ajan määrittäminen... 5

2 Kuvien tai videokuvauksen väliajan määrittäminen... 5 Liikesensorin herkkyyden säätö... 5 Aikaleiman säätö... 5 Toiminta-ajan säätäminen... 5 Järjestelmän salasanan muuttaminen... 5 Sarjanumeron valitseminen... 6 Automaattinen tietyllä aikavälillä tapahtuva kuvaus... 6 Valmiusliiketunnistimien käytöstä poistaminen... 6 Tehdasasetusten palauttaminen... 6 Kuvien ja videokuvien katselu ja poistaminen... 6 III. Tekniset tiedot... 6 I. Pikakäyttöönotto 1. Etupaneeli 2

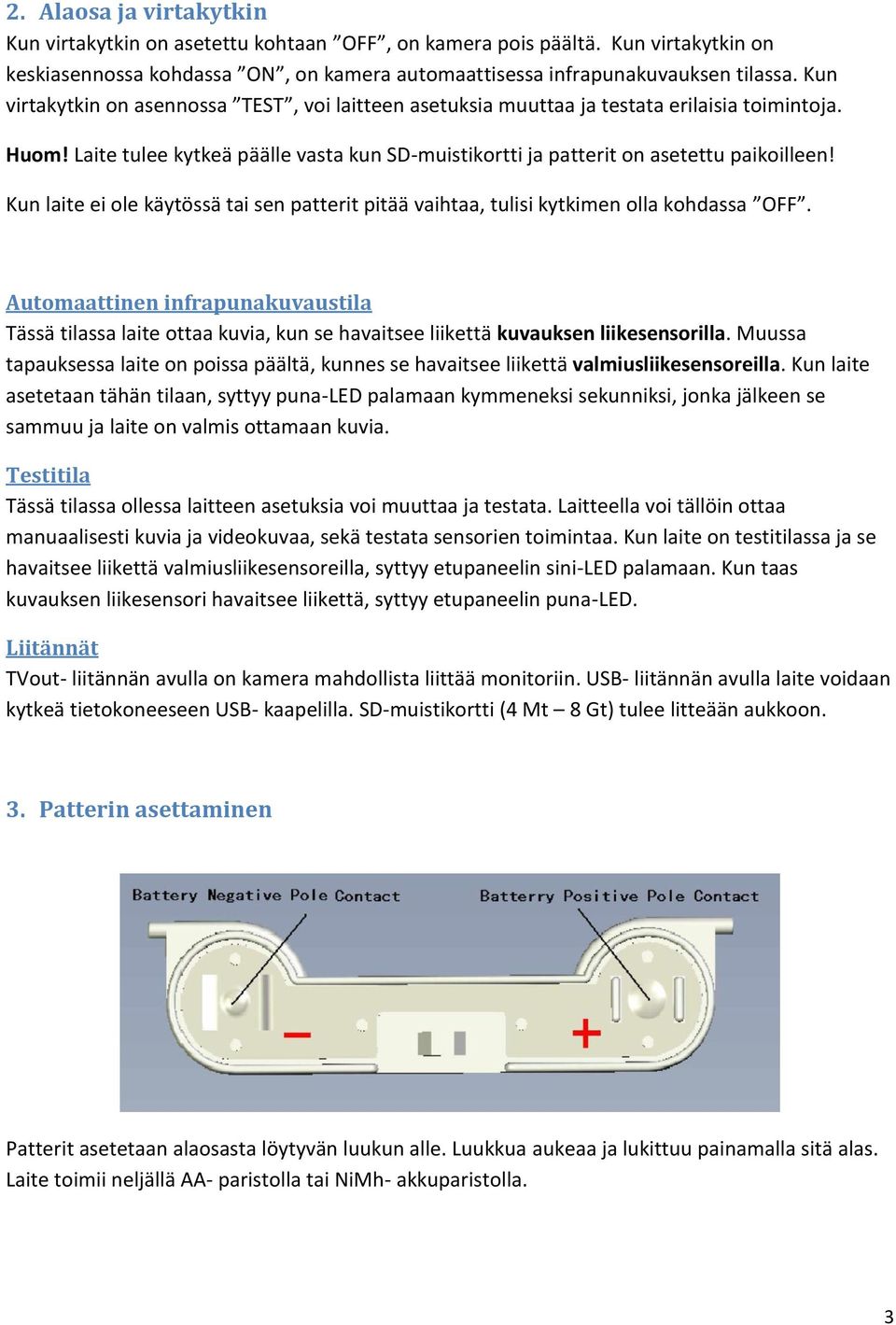

3 2. Alaosa ja virtakytkin Kun virtakytkin on asetettu kohtaan OFF, on kamera pois päältä. Kun virtakytkin on keskiasennossa kohdassa ON, on kamera automaattisessa infrapunakuvauksen tilassa. Kun virtakytkin on asennossa TEST, voi laitteen asetuksia muuttaa ja testata erilaisia toimintoja. Huom! Laite tulee kytkeä päälle vasta kun SD-muistikortti ja patterit on asetettu paikoilleen! Kun laite ei ole käytössä tai sen patterit pitää vaihtaa, tulisi kytkimen olla kohdassa OFF. Automaattinen infrapunakuvaustila Tässä tilassa laite ottaa kuvia, kun se havaitsee liikettä kuvauksen liikesensorilla. Muussa tapauksessa laite on poissa päältä, kunnes se havaitsee liikettä valmiusliikesensoreilla. Kun laite asetetaan tähän tilaan, syttyy puna-led palamaan kymmeneksi sekunniksi, jonka jälkeen se sammuu ja laite on valmis ottamaan kuvia. Testitila Tässä tilassa ollessa laitteen asetuksia voi muuttaa ja testata. Laitteella voi tällöin ottaa manuaalisesti kuvia ja videokuvaa, sekä testata sensorien toimintaa. Kun laite on testitilassa ja se havaitsee liikettä valmiusliikesensoreilla, syttyy etupaneelin sini-led palamaan. Kun taas kuvauksen liikesensori havaitsee liikettä, syttyy etupaneelin puna-led. Liitännät TVout- liitännän avulla on kamera mahdollista liittää monitoriin. USB- liitännän avulla laite voidaan kytkeä tietokoneeseen USB- kaapelilla. SD-muistikortti (4 Mt 8 Gt) tulee litteään aukkoon. 3. Patterin asettaminen Patterit asetetaan alaosasta löytyvän luukun alle. Luukkua aukeaa ja lukittuu painamalla sitä alas. Laite toimii neljällä AA- paristolla tai NiMh- akkuparistolla. 3

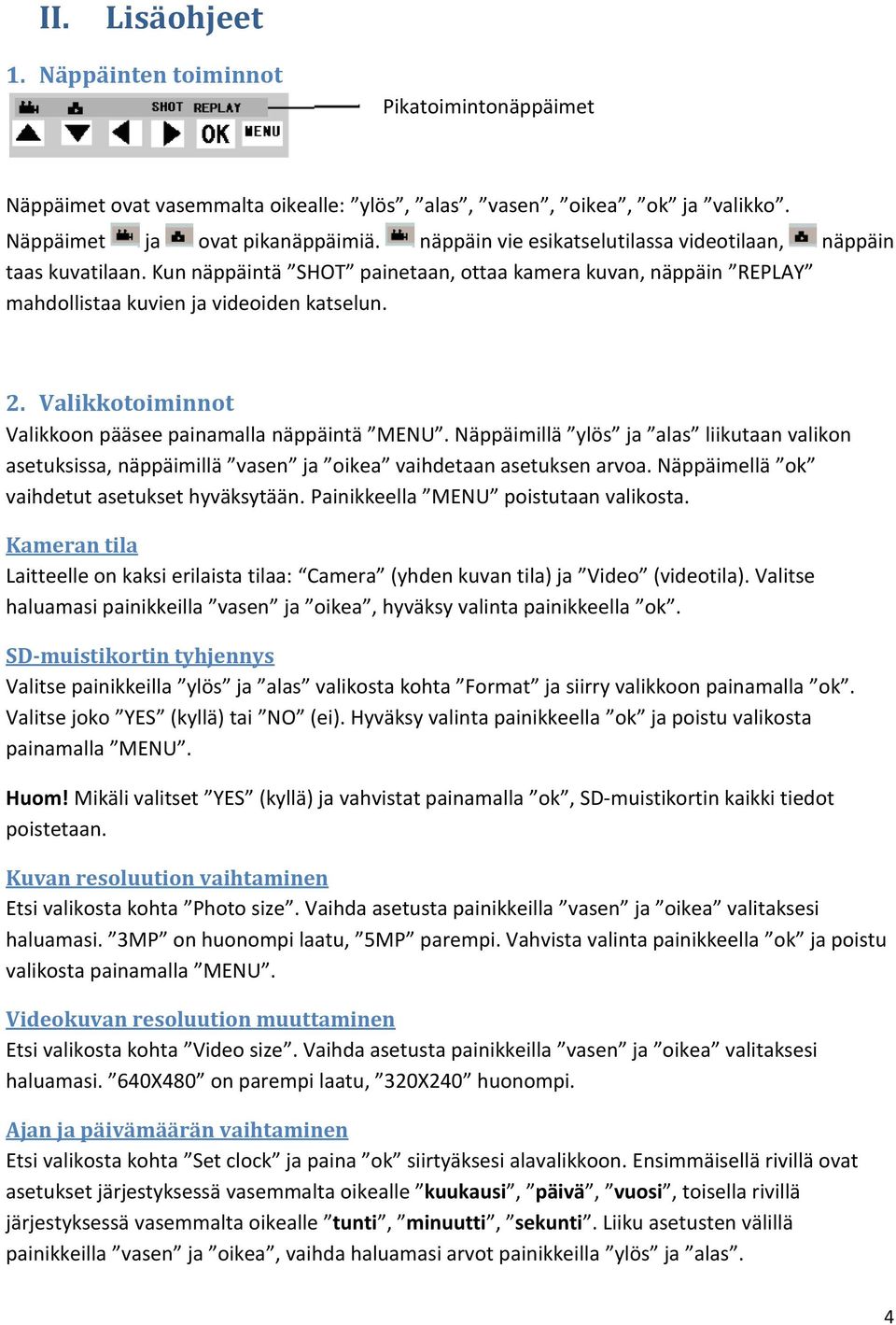

4 II. Lisäohjeet 1. Näppäinten toiminnot Pikatoimintonäppäimet Näppäimet ovat vasemmalta oikealle: ylös, alas, vasen, oikea, ok ja valikko. Näppäimet ja ovat pikanäppäimiä. näppäin vie esikatselutilassa videotilaan, näppäin taas kuvatilaan. Kun näppäintä SHOT painetaan, ottaa kamera kuvan, näppäin REPLAY mahdollistaa kuvien ja videoiden katselun. 2. Valikkotoiminnot Valikkoon pääsee painamalla näppäintä MENU. Näppäimillä ylös ja alas liikutaan valikon asetuksissa, näppäimillä vasen ja oikea vaihdetaan asetuksen arvoa. Näppäimellä ok vaihdetut asetukset hyväksytään. Painikkeella MENU poistutaan valikosta. Kameran tila Laitteelle on kaksi erilaista tilaa: Camera (yhden kuvan tila) ja Video (videotila). Valitse haluamasi painikkeilla vasen ja oikea, hyväksy valinta painikkeella ok. SD-muistikortin tyhjennys Valitse painikkeilla ylös ja alas valikosta kohta Format ja siirry valikkoon painamalla ok. Valitse joko YES (kyllä) tai NO (ei). Hyväksy valinta painikkeella ok ja poistu valikosta painamalla MENU. Huom! Mikäli valitset YES (kyllä) ja vahvistat painamalla ok, SD-muistikortin kaikki tiedot poistetaan. Kuvan resoluution vaihtaminen Etsi valikosta kohta Photo size. Vaihda asetusta painikkeilla vasen ja oikea valitaksesi haluamasi. 3MP on huonompi laatu, 5MP parempi. Vahvista valinta painikkeella ok ja poistu valikosta painamalla MENU. Videokuvan resoluution muuttaminen Etsi valikosta kohta Video size. Vaihda asetusta painikkeilla vasen ja oikea valitaksesi haluamasi. 640X480 on parempi laatu, 320X240 huonompi. Ajan ja päivämäärän vaihtaminen Etsi valikosta kohta Set clock ja paina ok siirtyäksesi alavalikkoon. Ensimmäisellä rivillä ovat asetukset järjestyksessä vasemmalta oikealle kuukausi, päivä, vuosi, toisella rivillä järjestyksessä vasemmalta oikealle tunti, minuutti, sekunti. Liiku asetusten välillä painikkeilla vasen ja oikea, vaihda haluamasi arvot painikkeilla ylös ja alas. 4

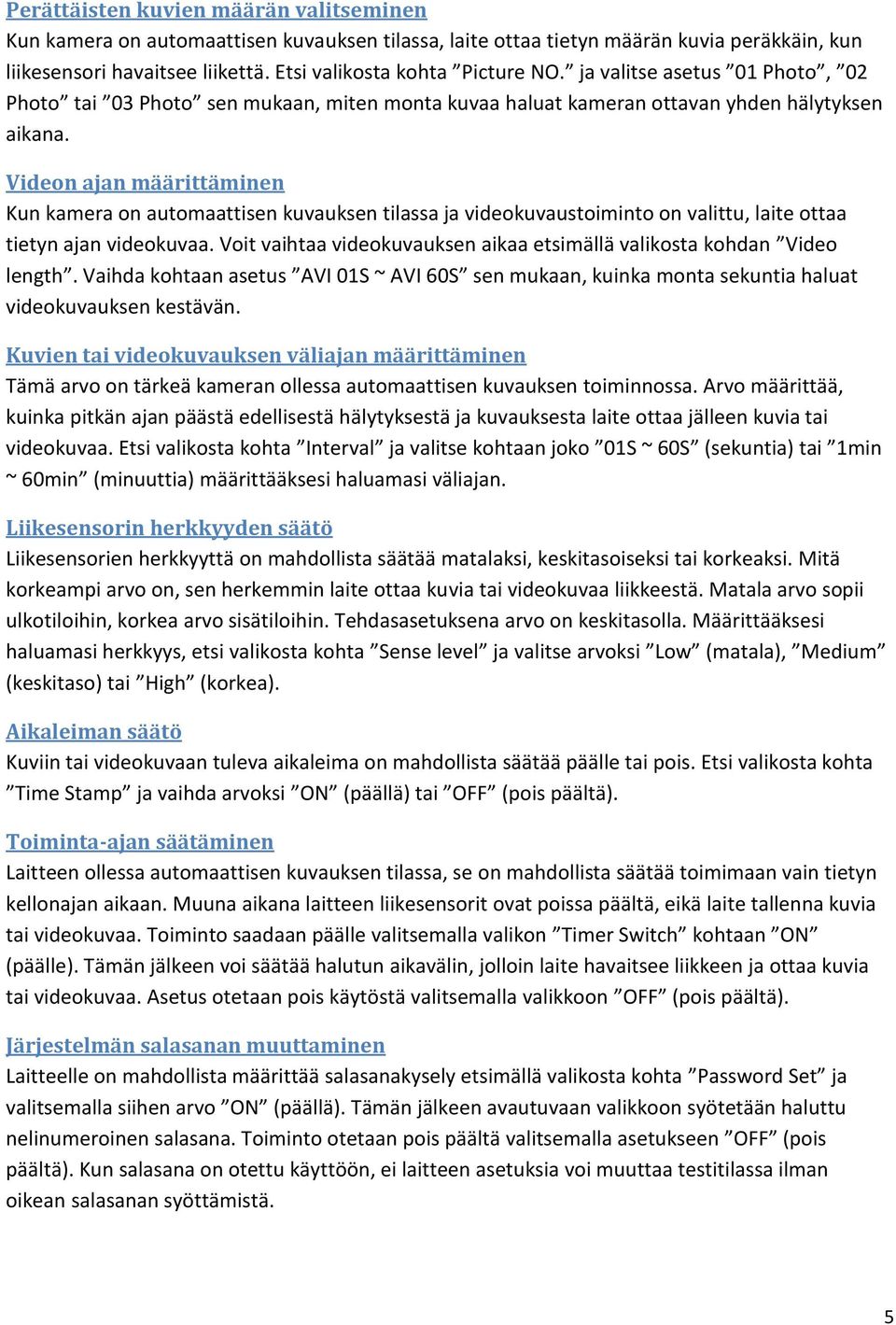

5 Perättäisten kuvien määrän valitseminen Kun kamera on automaattisen kuvauksen tilassa, laite ottaa tietyn määrän kuvia peräkkäin, kun liikesensori havaitsee liikettä. Etsi valikosta kohta Picture NO. ja valitse asetus 01 Photo, 02 Photo tai 03 Photo sen mukaan, miten monta kuvaa haluat kameran ottavan yhden hälytyksen aikana. Videon ajan määrittäminen Kun kamera on automaattisen kuvauksen tilassa ja videokuvaustoiminto on valittu, laite ottaa tietyn ajan videokuvaa. Voit vaihtaa videokuvauksen aikaa etsimällä valikosta kohdan Video length. Vaihda kohtaan asetus AVI 01S ~ AVI 60S sen mukaan, kuinka monta sekuntia haluat videokuvauksen kestävän. Kuvien tai videokuvauksen väliajan määrittäminen Tämä arvo on tärkeä kameran ollessa automaattisen kuvauksen toiminnossa. Arvo määrittää, kuinka pitkän ajan päästä edellisestä hälytyksestä ja kuvauksesta laite ottaa jälleen kuvia tai videokuvaa. Etsi valikosta kohta Interval ja valitse kohtaan joko 01S ~ 60S (sekuntia) tai 1min ~ 60min (minuuttia) määrittääksesi haluamasi väliajan. Liikesensorin herkkyyden säätö Liikesensorien herkkyyttä on mahdollista säätää matalaksi, keskitasoiseksi tai korkeaksi. Mitä korkeampi arvo on, sen herkemmin laite ottaa kuvia tai videokuvaa liikkeestä. Matala arvo sopii ulkotiloihin, korkea arvo sisätiloihin. Tehdasasetuksena arvo on keskitasolla. Määrittääksesi haluamasi herkkyys, etsi valikosta kohta Sense level ja valitse arvoksi Low (matala), Medium (keskitaso) tai High (korkea). Aikaleiman säätö Kuviin tai videokuvaan tuleva aikaleima on mahdollista säätää päälle tai pois. Etsi valikosta kohta Time Stamp ja vaihda arvoksi ON (päällä) tai OFF (pois päältä). Toiminta-ajan säätäminen Laitteen ollessa automaattisen kuvauksen tilassa, se on mahdollista säätää toimimaan vain tietyn kellonajan aikaan. Muuna aikana laitteen liikesensorit ovat poissa päältä, eikä laite tallenna kuvia tai videokuvaa. Toiminto saadaan päälle valitsemalla valikon Timer Switch kohtaan ON (päälle). Tämän jälkeen voi säätää halutun aikavälin, jolloin laite havaitsee liikkeen ja ottaa kuvia tai videokuvaa. Asetus otetaan pois käytöstä valitsemalla valikkoon OFF (pois päältä). Järjestelmän salasanan muuttaminen Laitteelle on mahdollista määrittää salasanakysely etsimällä valikosta kohta Password Set ja valitsemalla siihen arvo ON (päällä). Tämän jälkeen avautuvaan valikkoon syötetään haluttu nelinumeroinen salasana. Toiminto otetaan pois päältä valitsemalla asetukseen OFF (pois päältä). Kun salasana on otettu käyttöön, ei laitteen asetuksia voi muuttaa testitilassa ilman oikean salasanan syöttämistä. 5

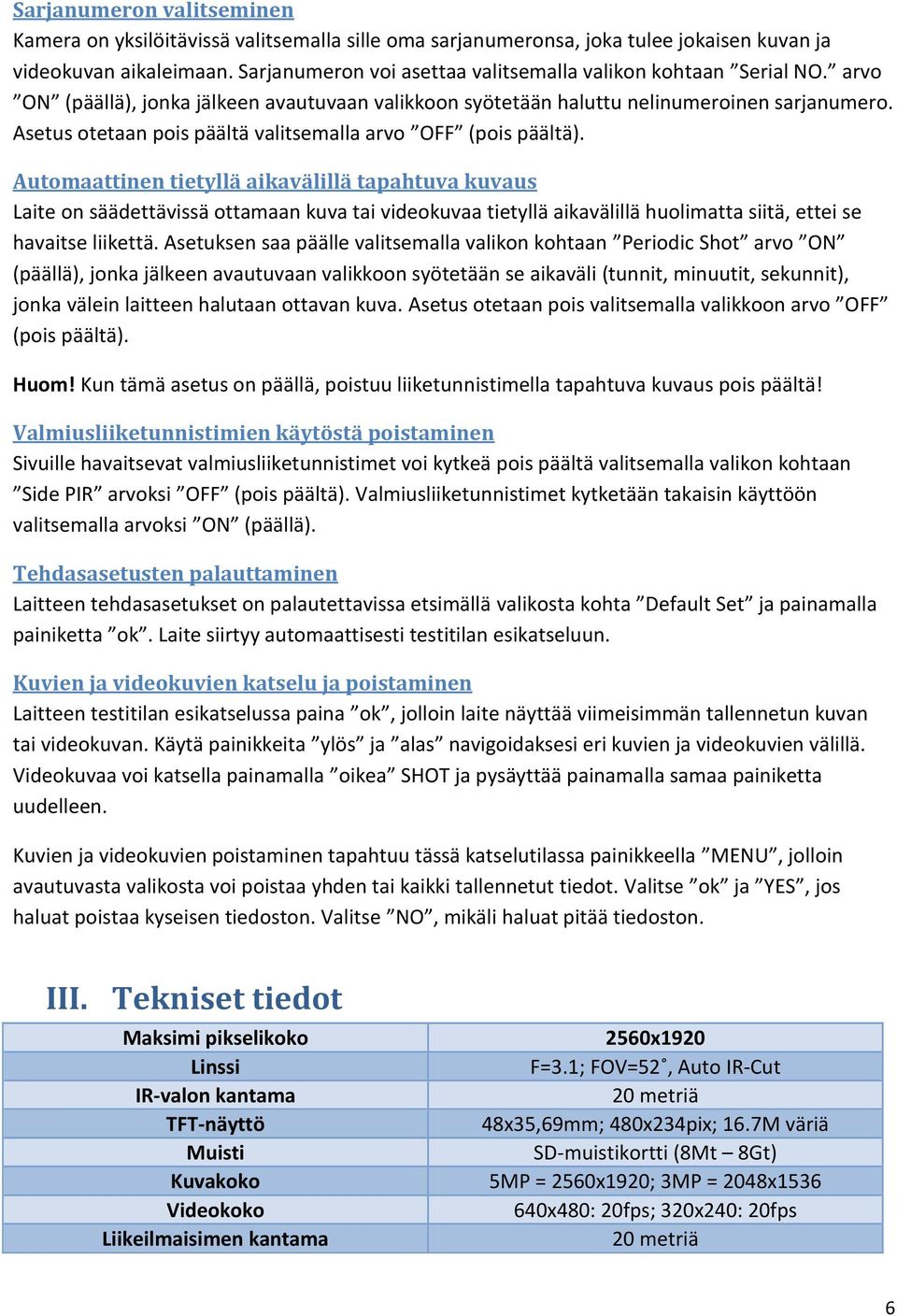

6 Sarjanumeron valitseminen Kamera on yksilöitävissä valitsemalla sille oma sarjanumeronsa, joka tulee jokaisen kuvan ja videokuvan aikaleimaan. Sarjanumeron voi asettaa valitsemalla valikon kohtaan Serial NO. arvo ON (päällä), jonka jälkeen avautuvaan valikkoon syötetään haluttu nelinumeroinen sarjanumero. Asetus otetaan pois päältä valitsemalla arvo OFF (pois päältä). Automaattinen tietyllä aikavälillä tapahtuva kuvaus Laite on säädettävissä ottamaan kuva tai videokuvaa tietyllä aikavälillä huolimatta siitä, ettei se havaitse liikettä. Asetuksen saa päälle valitsemalla valikon kohtaan Periodic Shot arvo ON (päällä), jonka jälkeen avautuvaan valikkoon syötetään se aikaväli (tunnit, minuutit, sekunnit), jonka välein laitteen halutaan ottavan kuva. Asetus otetaan pois valitsemalla valikkoon arvo OFF (pois päältä). Huom! Kun tämä asetus on päällä, poistuu liiketunnistimella tapahtuva kuvaus pois päältä! Valmiusliiketunnistimien käytöstä poistaminen Sivuille havaitsevat valmiusliiketunnistimet voi kytkeä pois päältä valitsemalla valikon kohtaan Side PIR arvoksi OFF (pois päältä). Valmiusliiketunnistimet kytketään takaisin käyttöön valitsemalla arvoksi ON (päällä). Tehdasasetusten palauttaminen Laitteen tehdasasetukset on palautettavissa etsimällä valikosta kohta Default Set ja painamalla painiketta ok. Laite siirtyy automaattisesti testitilan esikatseluun. Kuvien ja videokuvien katselu ja poistaminen Laitteen testitilan esikatselussa paina ok, jolloin laite näyttää viimeisimmän tallennetun kuvan tai videokuvan. Käytä painikkeita ylös ja alas navigoidaksesi eri kuvien ja videokuvien välillä. Videokuvaa voi katsella painamalla oikea SHOT ja pysäyttää painamalla samaa painiketta uudelleen. Kuvien ja videokuvien poistaminen tapahtuu tässä katselutilassa painikkeella MENU, jolloin avautuvasta valikosta voi poistaa yhden tai kaikki tallennetut tiedot. Valitse ok ja YES, jos haluat poistaa kyseisen tiedoston. Valitse NO, mikäli haluat pitää tiedoston. III. Tekniset tiedot Maksimi pikselikoko Linssi IR-valon kantama TFT-näyttö Muisti Kuvakoko Videokoko Liikeilmaisimen kantama 2560x1920 F=3.1; FOV=52, Auto IR-Cut 20 metriä 48x35,69mm; 480x234pix; 16.7M väriä SD-muistikortti (8Mt 8Gt) 5MP = 2560x1920; 3MP = 2048x x480: 20fps; 320x240: 20fps 20 metriä 6

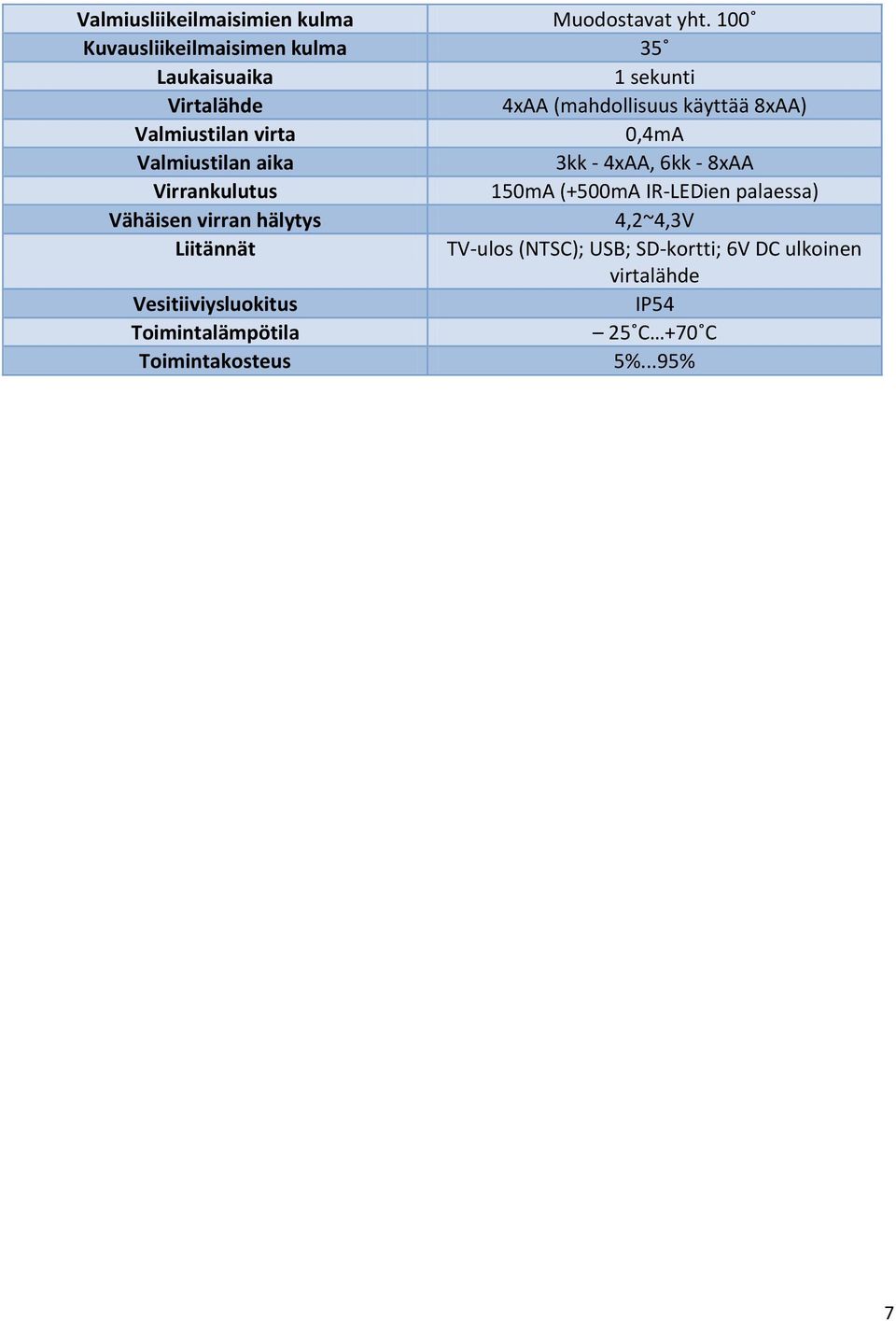

7 Valmiusliikeilmaisimien kulma Muodostavat yht. 100 Kuvausliikeilmaisimen kulma 35 Laukaisuaika 1 sekunti Virtalähde 4xAA (mahdollisuus käyttää 8xAA) Valmiustilan virta 0,4mA Valmiustilan aika 3kk - 4xAA, 6kk - 8xAA Virrankulutus 150mA (+500mA IR-LEDien palaessa) Vähäisen virran hälytys 4,2~4,3V Liitännät TV-ulos (NTSC); USB; SD-kortti; 6V DC ulkoinen virtalähde Vesitiiviysluokitus IP54 Toimintalämpötila 25 C +70 C Toimintakosteus 5%...95% 7
