exacqvision videovalvontaohjelmisto Loppukäyttäjän pikaohje

Transkriptio

1 exacqvision videovalvontaohjelmisto Loppukäyttäjän pikaohje Johdanto exacqvision Client -ohjelmassa on kolme toimintatilaa: Live, Haku ja Asetukset. Tässä pikaohjeessa käydään läpi yleisimmät Live- ja Hakutilan toiminnot. Toimintatilaa voidaan vaihtaa klikkaamaalla näytöllä vasemalla ylhäällä olevia ikoneja. Livetila reaaliaikainen videonäkymä kameroilta ja yksinkertainen exacqreplay -toistotoiminto. Hakutila tallennetun materiaalinen yksinkertainen, mutta monipuolinen haku. Asetustila Admin- ja Power-käyttäjät voivat määritellä järjestelmien asetuksia (Admin-käyttäjä on järjestelmän ylläpitäjä jolla on täydet oikeudet kaikkiin asetuksiin, Power-käyttäjä on kuten Admin, mutta Power-käyttäjällä ei ole oikeutta lisätä/poistaa käyttäjiä). Help Lisätietoja toiminnoista, ominaisuuksista ja Asetustilan määrittelyistä löytyy englanniksi käyttäjän ohjeesta tai ohjelman online-ohjeesta (klikkaamalla kysymysmerkkisymbolia tai painamalla F1). 2 Livetila Kameraikkunoiden asettelua voidaan helposti muuttaa kohteeseen parhaiten soveltuvaksi. Klikkaa haluamaasi sinistä näkymätilaa näytön yläosassa ollessasi Livetilassa. Raahaa ja pudota halutut kamerat näytön vasemmalla olevalta listalta haluttuihin videoikkunoihin. Voit korvata jo näkyvän videokuvan raahaamalla ja pudottamalla sen päälle toisen kameran. Huomaa, että voit raahata ja pudottaa kameroita videoikkunoihin mistä tahansa serveristä johon ollaan yhteydessä, riippumatta siitä missä exacqvisionserveri fyysisesti sijaitsee.

2 Kun olet muokannut näkymätilan halutunlaiseksi, voit tallentaa tämän näkymän klikkaamalla Tallenna - painiketta kameroiden nimien yläpuolella Livetilassa. Aukeaa uusi ikkuna jossa tämänhetkinen näkymä voidaan nimetä ja tallentaa. Anna näkymälle nimi ja klikkaa Käytä painiketta. Tämän toiminnon avulla voidaan nopeasti nähdä videokuvat ennalta määritellyiltä kameroilta ilman että näkymää tarvitsee joka kerran määritellä uudelleen. Käyttääksesi tallennettua näkymää, klikkaa Näkymät -kohtaa näytön vasemmassa alareunassa ja valitse haluttu näkymä. Näytölle tulee automaattisesti näkyviin kaikki kyseiseen näkymään liittyvät videokanavat. Pikanäkymä yksittäisestä kamerasta (1x1 -näkymä) videoikkunan tuplaklikkaus Voit vaihtaa nopeasti näkymän haluttuun yksittäiseen videokanavaan (1x1 -näkymään) tuplaklikkaamalla haluttua videoikkunaa Livetilassa. Tuplaklikkaamalla videoikkunaa uudestaan palataan takaisin aiemmin käytettyyn näkymään. PTZ-ohjaus ja digitaalinen PTZ Live-tilassa nopea zoomaus livetilassa Jos siirrät hiiren kursoria sellaisen videoikkunan päälle jonka kuva on peräisin ohjattavasta PTZ-kamerasta (Pan Tilt Zoom), hiiren kursori muuttuu ristiksi tai suuntaa osoittavaksi nuoleksi. Voit zoomata sisään/ulos käyttämällä hiiren rullaa (jos sellainen on) tai käyttämällä näppäimistön Page Up (zoom in) tai Page Down (zoom out) -näppäimiä. Kun olet zoomannut kuvaa, voit liikkua kuvassa klikkaamalla hiirellä vastaavia nuolipainikeita tai käyttämällä näppämistön nuolipainikkeita. Voit ohjata ja zoomata PTZ-kameraa myös käyttämällä PTZ-ohjauspaneelia joka voidaan avata klikkaamalla näytön yläosassa olevaa nuolipainikesymbolia. Tämän lisäksi joidenkin ohjattavien kameroiden kohdalla voidaan määritellä miten nopeasti kameran ohjaus ja zoom toimii. Kun olet muuttanut näitä asetuksia, voit sulkea ikkunan ja muutokset jäävät voimaan.

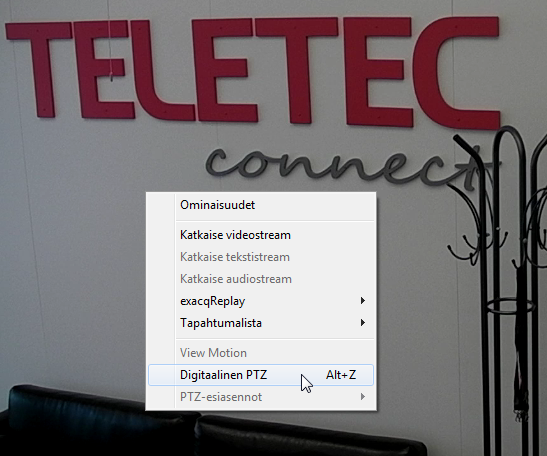

3 Mikä tahansa kamera voi toimia samaan tapaan kuin ohjattava PTZ-kamera, kun käytetään Digitaalinen PTZ -toimintoa. Klikkaa hiiren oikeaa painiketta Livetilassa halutun videoikkunan päällä ja valitse Digitaalinen PTZ. Nyt voit käyttää yllä kuvattuja PTZ-ohjaustoimintoja samaan tyyliin kuin oikean ohjattavan PTZ-kameran kanssa. Huomaa, että kun zoomaat tai liikut kuvassa käyttäen digitaalista PTZ-toimintoa, et vaikuta siihen mitä itse tallennin tallentaa. Tallennin tallentaa aina koko kameran näkemän kuva-alan riippumatta digitaalisen PTZ:n toiminnasta. Kun digitaalinen PTZ-toiminto on käytössä, voit nopeasti zoomata tiettyyn kohtaan kuvassa pitämällä näppäimistön Ctrl-näppäintä painettuna. Hiiren kursori muuttuu tällöin suurennuslasin näköiseksi. Klikkaa hiiren vasemmalla painikkeella missä tahansa kohtaa kuvan päällä ja pidä hiiren painiketta painettuna samalla kun valitset zoomattavan alueen koon. Tämä toimii vain jos digitaalinen PTZ-toiminto on käytössä. Digitaalisen PTZ-toiminnon saa pois käytöstä samasta kohdasta mistä se otettiin käyttöön. exacqreplay yksinkertainen hakutoiminto Livetilassa. Livetilasta ei tarvitse poistua yksinkertaisen haun suorittamiseksi yhdeltä kameralta. Klikkaa hiiren oikealla painikkeella videoikkunan päällä ja valikko avautuu. Valitse kohta exacqreplay ja sen alta aika ennen nykyhetkeä josta toisto halutaan aloittaa.

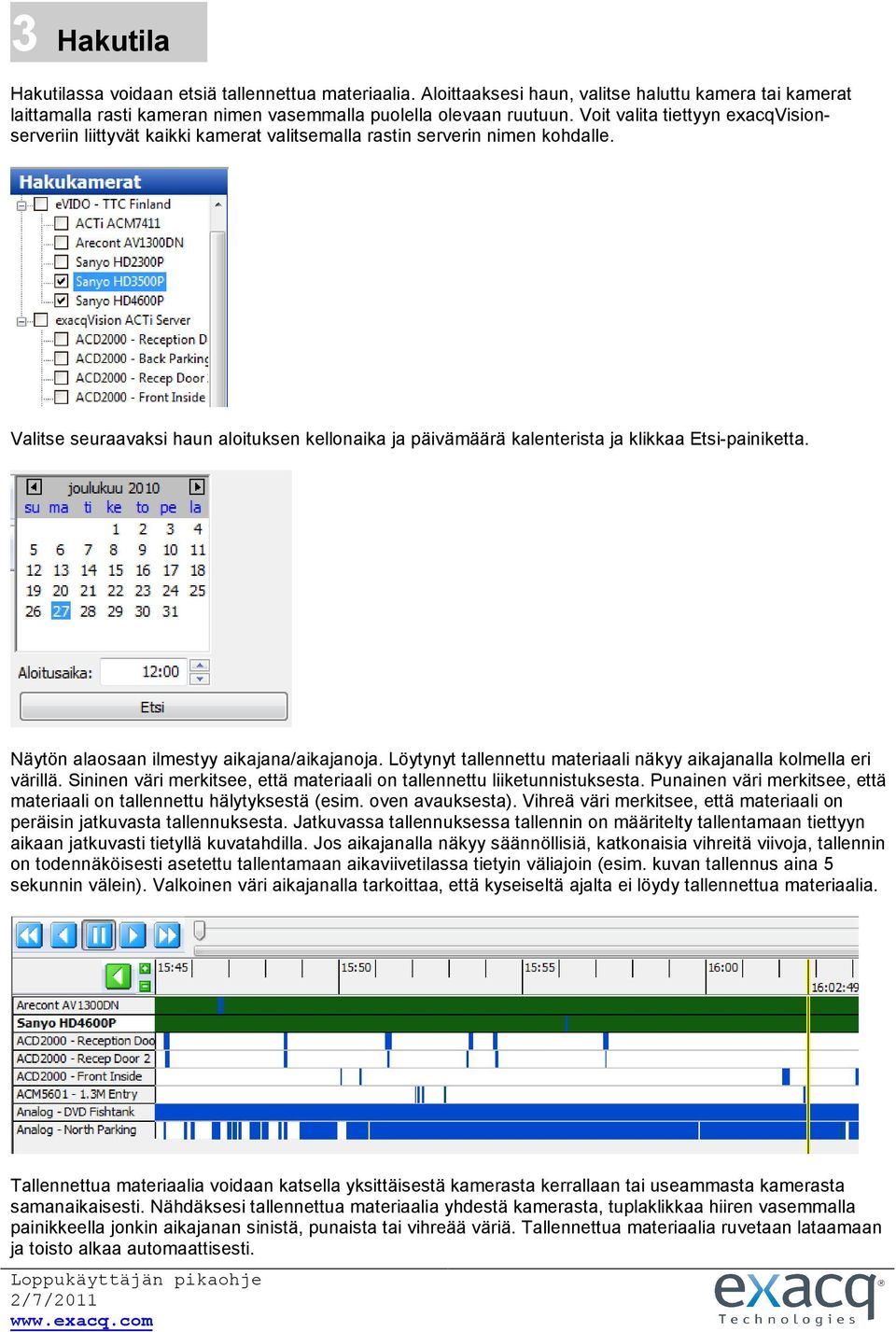

4 3 Hakutila Hakutilassa voidaan etsiä tallennettua materiaalia. Aloittaaksesi haun, valitse haluttu kamera tai kamerat laittamalla rasti kameran nimen vasemmalla puolella olevaan ruutuun. Voit valita tiettyyn exacqvisionserveriin liittyvät kaikki kamerat valitsemalla rastin serverin nimen kohdalle. Valitse seuraavaksi haun aloituksen kellonaika ja päivämäärä kalenterista ja klikkaa Etsi-painiketta. Näytön alaosaan ilmestyy aikajana/aikajanoja. Löytynyt tallennettu materiaali näkyy aikajanalla kolmella eri värillä. Sininen väri merkitsee, että materiaali on tallennettu liiketunnistuksesta. Punainen väri merkitsee, että materiaali on tallennettu hälytyksestä (esim. oven avauksesta). Vihreä väri merkitsee, että materiaali on peräisin jatkuvasta tallennuksesta. Jatkuvassa tallennuksessa tallennin on määritelty tallentamaan tiettyyn aikaan jatkuvasti tietyllä kuvatahdilla. Jos aikajanalla näkyy säännöllisiä, katkonaisia vihreitä viivoja, tallennin on todennäköisesti asetettu tallentamaan aikaviivetilassa tietyin väliajoin (esim. kuvan tallennus aina 5 sekunnin välein). Valkoinen väri aikajanalla tarkoittaa, että kyseiseltä ajalta ei löydy tallennettua materiaalia. Tallennettua materiaalia voidaan katsella yksittäisestä kamerasta kerrallaan tai useammasta kamerasta samanaikaisesti. Nähdäksesi tallennettua materiaalia yhdestä kamerasta, tuplaklikkaa hiiren vasemmalla painikkeella jonkin aikajanan sinistä, punaista tai vihreää väriä. Tallennettua materiaalia ruvetaan lataamaan ja toisto alkaa automaattisesti.

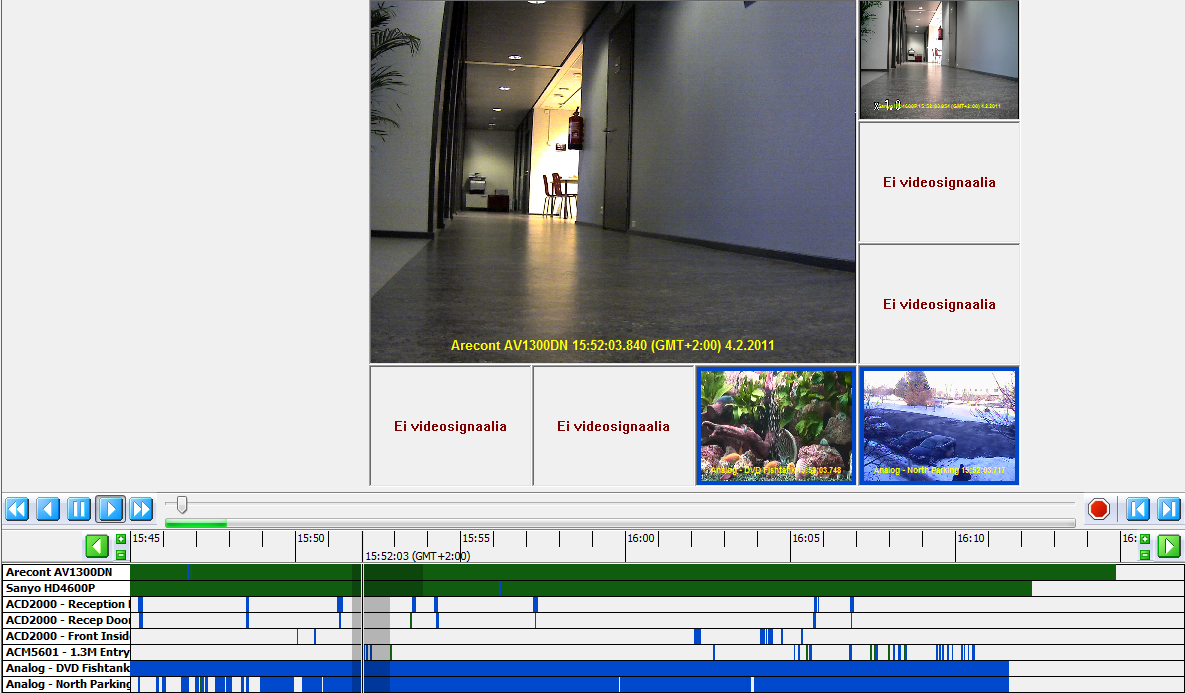

5 Toistaaksesi tallennettua materiaalia useammasta kamerasta samanaikaisesti, pidä näppäimistön Ctrl- tai Shift-näppäintä painettuna pohjassa samalla kun valitset aikajanojen vasemmalta puolelta kameroiden nimiä hiirellä. Kun olet valinnut halutut kamerat, tuplaklikkaa jälleen aikajanalta sinistä, punaista tai vihreää väriä halutulta ajankohdalta. Kun videokuvaa on ladattu, sitä voidaan kelata eteen-/taaksepäin ja pysäyttää seuraavilla hallintapainikkeilla: Toisto taaksepäin kaksinkertaisella nopeudella Toisto taaksepäin normaalinopeudella Pysäytä toisto Toisto eteenpäin normaalinopeudella Toisto eteenpäin kaksinkertaisella nopeudella Seuraava yksittäinen kuva Edellinen yksittäinen kuva Tallennetussa materiaalissa voidaan liikkua eteen- ja taaksepäin myös käyttämällä aikajanan yläpuolella olevaa liukusäädintä. Klikkaamalla ja pitämällä hiiren vasemmanpuoleista painiketta pohjassa liukusäätimen päällä, voidaan videossa liikkua eteen- ja taaksepäin. Digitaalista PTZ-toimintoa voidaan käyttää myös hakutilassa samalla tavalla kuin livetilassa. Klikkaa videoikkunan päällä hiiren oikeaa painiketta ja valitse Digitaalinen PTZ. Voit nyt käyttää aiemmin kuvailtuja digitaalisia PTZ-toimintoja. Huomaa, että tämä ei vaikuta tai muuta mitään tallennetussa materiaalissa. Videoleikkeiden eksportointi Tallentimen materiaalin kopionti kovalevylle/cd:lle/dvd:lle Kun olet löytänyt hakemasi kohdan tallentimella olevasta materiaalista, voit tallentaa (eksportoida) sen helposti tietokoneelle ja tämän jälkeen halutessasi CD-/DVD-levylle. Eksportoidaksesi materiaalia videoleikkeenä, siiry ensin haluttuun aloitusajankohtaan videossa. Klikkaa hiiren oikeaa painiketta ja valitse Valitse aloituskohdaksi. Siirry tämän jälkeen haluttuun lopetusajankohtaan videossa ja valitse hiiren oikealla painikkeella kohta Valitse lopetusajankohdaksi. Kun aloitus- ja lopetuskohdat on määritelty, klikkaa näytön yläosassa olevaa Tallenna videoleike -symbolia painiketta kuvan päällä ja valita Tallenna videoleike.. Vaihtoehtoisesti voit klikata hiiren oikeaa Valitse tallennettavan tiedoston sijainti, nimi ja tallennusmuoto ja klikkaa lopuksi Tallenna. Kun videota on tallennettu koneelle, näkyviin tulee Polta levylle -ikoni:.

6 Aseta polttavaan levyasemaan tyhjä CD- tai DVD-levy, valitse levylle poltettavat videoleikkeet ja klikkaa kohtaa Polta levylle. Valitse halutut toiminnot ja klikkaa Polta-painiketta. Poltettu CD/DVD sisältää videoleikkeet joita voidaan toistaa miltä tahansa PC:ltä.
