1 Kocom HD-SDI tallentimen pikaohje HD-SDI DVR pikaohje 1.1 Copyright Kocom Finland Oy

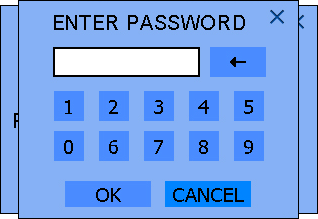

2 Varmista, että kiintolevy on paikoillaan. Käynnistys Liitä verkkolaite takana olevaan DC liittimeen. Paina laitteen takana oleva kytkin ON asentoon. Kirjautumisikkuna Kirjaudu sisään oletus salasanalla Näytön yleisnäkymä Näet alla näkymän yleisimmistä toiminnoista näytöllä

3 Näytön ikonit live katselutilassa Järjestelmän ikonit Yhden kanavan näkymä Kanavakohtaiset ikonit Havaittu liikettä Usean kanavan näkymä Sensori aktivoitunut Tallennus Kanava jossa mukana ääni Kovalevyn käyttöaste PTZ tila aktiivinen USB muisti kytketty laitteeseen Kanava tallentaa Verkkoyhteys päällä Paniikkitallennus aktiivinen Verkkoyhteys pois Kauko-ohjaimen ID Ulkoisen varmennelaitteen tarkistus, USB, HDD Kokokuva näkymän ikonit Kanavakuvan kierto Digitaalinen x10 Zoom - 3 -

4 Toiston ohjauspainikkeet Hakutilassa, näytön ylälaidassa näkyvät painikkeet. Voit ohjata toistoa näillä painikkeilla. Tämänhetkinen tila Takaisinkelaus Toisto - Näyttää toiston tilan. - Jos valitset, merkki on, - Tilan painike muuttuu kun valitset toisen toiminnon. esim. Jos valitset FF (fast-forward), merkki näytetään. - Kelausnopeudet ovat (x2, x4, x8, x32 ja x128) - Pysäytys tilassa, painike ohjaa kuva kuvalta taaksepäin - Toisto painike, valitse tämä poistuaksesi Pysäytys tilasta Pysäytys Eteenpäin kelaus Stop -Pysäytys. Valitse tämä kelaus tai toistotilassa pysäyttääksesi kuvan - Kelausnopeudet ovat (x2, x4, x8, x32 and x128) - Pysäytys tilassa, painike ohjaa kuva kuvalta eteenpäin. Paina tästä lopettaaksesi tallentieden toiston. Haku Digitaalinen zoom Toistonopeus - Kun valitset tämän, hakuikkuna ponnahtaa esiin. -Digitaalinen zoom painike toiston aikana. Valitse tämä kanavakohtaisen zoom tilan aktivoimiseksi. -Näyttää toistonopeuden eteen- tai taaksepäin. Varmuuskopio -Avaa varmuuskopiointi tilan

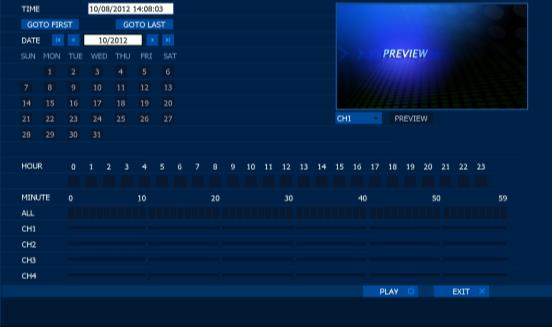

5 Tallenteiden haku Aikahakuja ovat kalenteri / aikajana ja tapahtumat. Aikahaku Valitse päivä kalenterista Valitse tunti ja minuutti aikajanalta Tiedot minuutteina näkyy kunkin kanavankohdalla. Klikkaa "Esikatselu"-painiketta, kun olet valinnut minuutin ja kanavan. silloin toisto, alkaa ikkunassa. Klikkaa "PLAY" esikatselussa ja se suurentaa kuvan koko näytölle. Voit katsella toistoa ilman esikatselua, klikkaa suoraan "PLAY" valittuasi minuutin. Siirry ensimmäiselle / viimeiselle: toisto ensimmäinen / viimeisin tallenne. Huom: Päivät joilla on tallennetta näkyvät keltaisena. Tunnit ja minuutit kirkkaan sinisenä

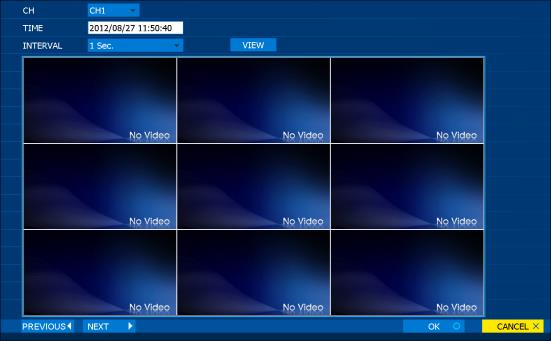

6 Tapahtuma haku Valitse päivä ja aika Valitse kanava / kanavat Valitse tapahtumatyyppi Valitse Etsi-painiketta ja tapahtumaloki listautuu allaolevaan kenttään <PGUP, >PGDN: liikkuaksesi ylös ja alas luettelossa <<FIRST, >>LAST: Siirtyäksesi ensimmäiselle tai viimeiselle sivulle Valitse tapahtuma luettelosta hiirellä napsauttamalla. Laite aloittaa valitun tapahtuman toiston. Kuvallinen haku Kuvallinen haku on tehokas ja nopea hakutoiminto. Voit etsiä tallennetun tiedoston osia kanavakohtaisesti näyttämällä yhdeksän näkymää kerrallaan valitulla aikavälillä. CH: TIME: Valitse kanavan numero näkyviin. Valitse aloitusaika "Thumbnail haku" INTERVAL: Valitse aikaväli 1 s, 10 s 1 minuuttia ja 1 tunti. VIEW: Kuvat tulevat näkyviin valitun aikavälin mukaisesti. Jos 1 tunti on valittuna näytössä näkyy saman kanavan kuvat 1 tunnin välein. NEXT, PREVIOUS: Näyttää edellisen tai seuraavan sivun kuvat valitun aikavälin mukaan. Kun tupla-klikkaat valitsemaasi kuvaa näytöllä niin se jaetaan pienempiin aikaväleihin. Jos asetat ajaksi 10:00 ja yhden tunnin aikavälin, ensimmäisessä näytössä näkyy 10:00 ja seuraavassa 11:00 jne. Kaksoisnapsauta haluamaasi kuvaa ja se jaetaan uudelleen 10 minuutin välein. kun tuplaklikkaat taas se jaetaan näkyville minuutin välein. Pienin jako on yksi sekunti

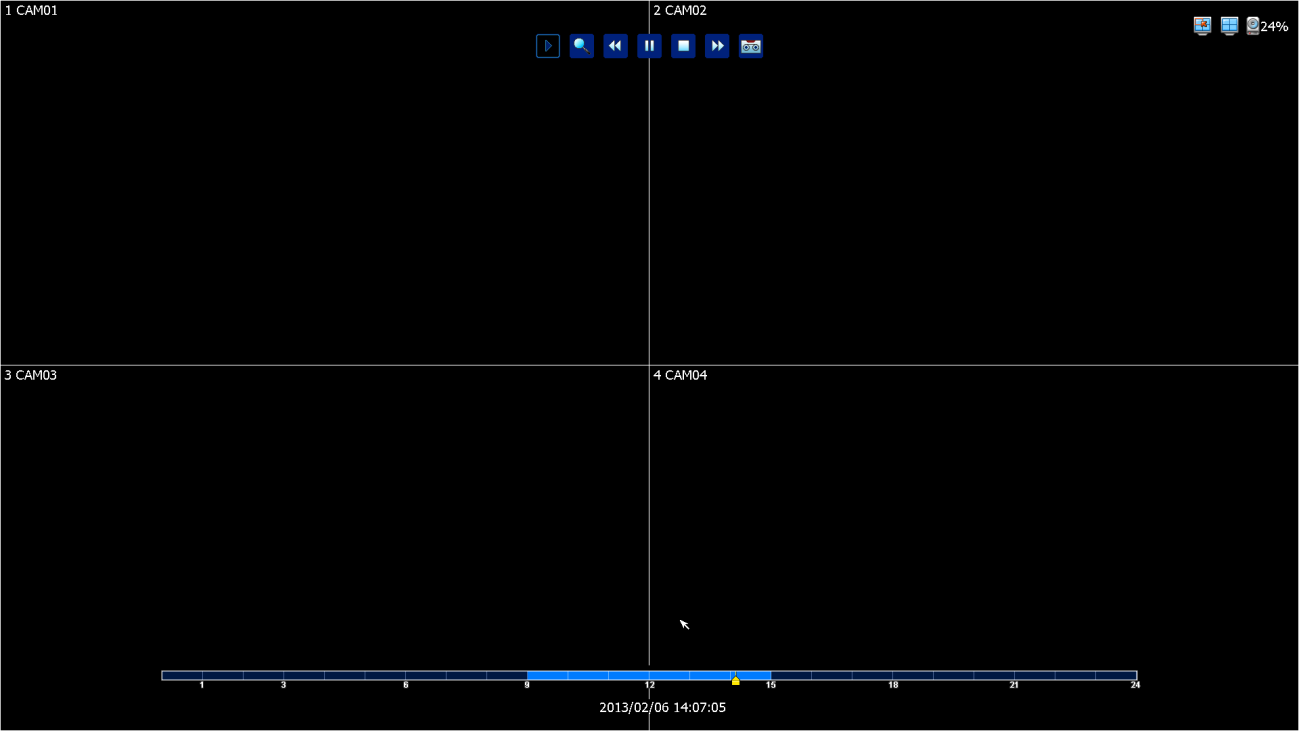

7 Varmuuskopiointi Tallennetut tiedot voidaan arkistoida USB-muistille backup-toiminnolla. Aseta ensin USB-muisti laitteeseen ja valitse varmuuskopio päävalikosta tai paina varmuuskopiointipainiketta kaukosäätimestä ja alle oleva ikkuna tulee näkyviin. DEVICE: Valitse varmennemedia (USB) CHANNEL: Valitse kanava(t) To AVI: Arkistointi AVI-muodossa. Vain yksi kanava kerrallaan. Jos et valitse "AVI", arkistoidaan data PS-formaatissa. Useampi kanava voidaan valita samanaikaisesti. Katseluohjelma kopioidaan automaattisesti. TIME STAMP: Aseta aikaleima AVI-tiedostoon. FROM/TO: Aloitus ja päättymisaika. Voidaan myös valita pelkkä aloitusaika ja kopion kesto 1 min - 60 min. Hakutila Kun DVR on hakutilassa, voit toistaa, keskeyttää, kelata ja nopeasti eteenpäin (x2, x4, x8, x32 ja x128) Jos siirrät hiiren kursorin ruudun alareunaan, aikapalkki ponnahtaa ylös ja voit vetää ja siirtää aikaa palkilla. Aikajana sisältää 24 tuntia ja tallenteiden kellonaika tiedot on ilmoitettu sinisellä värillä. Voit liikkua nopeasti tallentissa siirtämällä kursoria palkilla hiiren avulla
