1 RYM 14 OAMK/RAK/YSTAN 1

2 OPINTOJAKSON SISÄLTÖ 1. Laadun käsitteet ja laatuvaatimukset 2. Laadunvarmistusmenettelyt ja -suunnitelma 3. Rakennustyön laadunvarmistus Laatusuunnitelma Tehtäväsuunnitelma OAMK/RAK/YSTAN 2

3 OPINTOJAKSON TAVOITTEET Opiskelija ymmärtää laadun merkityksen rakentamisessa ja tuntee tärkeimmät laatukäsitteet. Opiskelija osaa määrittää rakentamisen laatuvaatimuksia, tehdä rakennustyömaan laatusuunnitelman ja valvoa rakentamisen prosessi- ja tuotelaatua laatutavoitteiden mukaisesti. Opiskelija tuntee laatujärjestelmien rakenteen ja toiminnan. OAMK/RAK/YSTAN 3

4 Opintojakson laajuus 3 op = 81 tuntia opiskelijan tekemää työtä Lähiopetus: Tentti Luennot 27 h Harjoitustyö 3 h 9 h OAMK/RAK/YSTAN 4

5 3.6.Laadun todentaminen ja dokumentointi 3.1.Laadun hallinta 35,0 30,0 25,0 20,0 15,0 10,0 3.2.Projektisuunnitelma 5,0 0,0 INS RKM 3.5.Oikeiden työmenetelmien ja materiaalien valinta se sekä olosuhteiden hallinta 3.3.Laadunvarmistus, tarkastukset, katselmukset, (tarkastukset) 3.4.Toteuttajien valinta ja ammatillisen osaamisen varmistaminen OAMK/RAK/YSTAN 5

6 LAATU = TUOTTEEN TAI PALVELUN PIIRTEET JA OMINAISUUDET JOILLA TUOTE TAI PALVELU TÄYTTÄÄ ASETETUT TAI OLETETUT TARPEET ( ISO 8402) LAATU= HYÖDYKKEEN SOVELTUVUUS KÄYTTÖÖN KÄYTTÄJÄN KANNALTA ( Juran) OAMK/RAK/YSTAN 6

7 VALMISTUKSEN LAATU SUUNNITTELUN LAATU ASIAKKAAN HAVAITSEMA SUHTEELLINEN LAATU OAMK/RAK/YSTAN 7

8 VALMISTUKSEN LAATU miten hyvin tuote täyttää sille suunnittelussa asetetut vaatimukset SUUNNITTELUN LAATU kuinka hyvin tuote on suunniteltu täyttämään asiakkaan vaatimukset ASIAKKAAN HAVAITSEMA SUHTEELLINEN LAATU asiakkaan saaman tuotteen suhde odotettuun OAMK/RAK/YSTAN 8

9 VALMISTUSKESKEINEN laaduntuottokyky pitää virheellisten tuotteiden määrän vähäisenä TUOTEKESKEISEN laaduntuottokyvyn avulla tuotetaan käyttö-, ulkonäkö- ja suorituskyvyltään hyviä tuotteita ARVOKESKEINEN laaduntuottokyky synnyttää kustannus-hyötysuhteeltaan hyviä tuotteita OAMK/RAK/YSTAN 9

10 KILPAILUKESKEINEN laaduntuottokyky tuottaa kilpailijoihin nähden hyvää laatua YMPÄRISTÖKESKEINEN laaduntuottokyky tuottaa kokonaisvaikutukseltaan myönteisiä tuotteita suhteessa ympäröivään luontoon ja yhteiskuntaan OAMK/RAK/YSTAN 10

11 ASIAKASKESKEINEN laaduntuottokyky tuottaa asiakkaan tarpeet tyydyttäviä tuotteita Laatujohtamisen tavoite on parantaa johtamisen laatua Ajattelutapa OAMK/RAK/YSTAN 11

12 LAATUJOHTAMINEN Ongelmien analysointi ja kehittämiskohteiden selvitys Toiminta- ja ohjaus järjestelmät Henkilöstön kehittäminen ja henkilöstöjohtaminen Tuotannon kehittäminen OAMK/RAK/YSTAN 12

13 Laatutekniikka laatuun liittyvät työkalut joiden avulla laatuongelmat ja niiden syyt tunnistetaan laatuongelmien ratkaisuun liittyvät menettelytavat laadun ylläpitämisen menetelmät OAMK/RAK/YSTAN 13

14 Laatu organisaation menestystekijänä taloudellinen tulos toimintaprosessit Asiakkaan tarpeiden huomioiminen tarpeiden selvittäminen asiakaspalaute OAMK/RAK/YSTAN 14

15 Sisäisen asiakkuuden ketju seuraava tehtävän suorittaja on edellisen asiakas kerralla oikein Toimittaja- Asiakas-Vastaanotto T A T A T A T A T A T A V V V V V V OAMK/RAK/YSTAN 15

16 Sisäisen asiakkuuden ketju seuraava tehtävän suorittaja on edellisen asiakas kerralla oikein Johdon panos tavoitteet edellytysten luominen jatkuva kehittäminen päämääränä jatkuva parantaminen henkilöstön valmiuksien parantaminen OAMK/RAK/YSTAN 16

17 TOIMITTAJAT YRITYS ASIAKKAAT YDINPROSESSI YDINPROSESSI YDINPROSESSI OAMK/RAK/YSTAN 17

18 Prosessilla on aina asiakas Prosessi on riippumaton organisaatiosta Prosessin suorituskykyä arvioidaan asiakkaan näkökulmasta OAMK/RAK/YSTAN 18

19 Sääntö-orientoitunut numeeriset spesifikaatiot sovellutusoppiminen, reagointi ohjaus ja valvonta painottaa tuotannon ohjausta ja valvontaa standardisoitu laatujärjestelmä OAMK/RAK/YSTAN 19

20 Suhde-orientoitunut asiakkaan tyytyväisyys sovellutusoppiminen, reagointi oman työn kehittäminen ryhmät. tiimit laatu organisaatiotasolla OAMK/RAK/YSTAN 20

21 Innovatiivinen organisaatio ennakoimaton laatu luova oppiminen halu oppia ja muuttaa laadun pehmeät arvot työntekijöiden autonomia OAMK/RAK/YSTAN 21

22 Laatukokonaisuus syntyy laatujärjestelmän ja laatukulttuurin yhdistelmänä OAMK/RAK/YSTAN 22

23 Tapa mallintaa organisaation toiminta Tapa määrittää tapahtumien kulku organisaatiossa Tapa määrittää vaatimukset tapahtumille toimittajille edellisille vaiheille informaatiolle tuloksille OAMK/RAK/YSTAN 23

24 Tapa ottaa yrityksen toimintaprosessit valvontaan ja ohjaukseen sekä määrittää vastuut Tapa saada toimintaprosesseista tieto vertailla tuloksi asetettuihin tavoitteisiin Tapa ottaa seurannan avulla ongelmat hallintaan Tapa suunnata tavoitteiden asettamista Tapa määritellä organisaation tiedonkulkua OAMK/RAK/YSTAN 24

25 JOHTO LAATU JÄRJESTELMÄ TYÖNTEKIJÄT TYÖMETELMÄT OAMK/RAK/YSTAN 25

26 LAATUJÄRJESTELMÄ laatukäsikirja menettely- ja toimintaohjeet viiteaineisto OAMK/RAK/YSTAN 26

27 LAATU KÄSIKIRJA TOIMINTAOHJEET VIITEAINEISTO OAMK/RAK/YSTAN 27

28 LAATUKÄSIKIRJA LAADUN VISIO ASIAKKAILLE JA ORGANISAATIOLLE LAADUN MENESTYSELEMENTIT LAATUJÄRJESTELMÄN OSIEN YHHTEENSOPIVUUS OAMK/RAK/YSTAN 28

29 LAATUKÄSIKIRJA VAKUUTTAA ASIAKKAAT LAAADUSTA SISÄINEN MARKKINOINTI SELKÄNOJA OAMK/RAK/YSTAN 29

30 LAATUKÄSIKIRJAN RAKENNE laatupolitiikka laatujärjestelmän menettelyt vastuut, valtuudet ja keskinäiset suhteet laadun tuottaminen ja varmistus OAMK/RAK/YSTAN 30

31 saavutetun tason säilyttäminen havaittujen ongelmien korjaaminen uusien mahdollisuuksien etsiminen ja hyödyntäminen Auditoinnit Demingin ympyrä OAMK/RAK/YSTAN 31

32 Tarkasta Korjaa Toteuta Suunnittele OAMK/RAK/YSTAN 32

33 Kustannukset laatutason saavuttamiseksi Huonon laadun aiheuttamat kustannukset OAMK/RAK/YSTAN 33

34 Kustannukset laatutason saavuttamiseksi tarkastuskustannukset ehkäisevän toiminnan kustannukset OAMK/RAK/YSTAN 34

35 Kustannukset laatutason saavuttamiseksi tarkastuskustannukset katselmukset, tarkastukset laadunvalvontakokeet, mallityöt ehkäisevän toiminnan kustannukset OAMK/RAK/YSTAN 35

36 Kustannukset laatutason saavuttamiseksi tarkastuskustannukset katselmukset, tarkastukset laadunvalvontakokeet, mallityöt ehkäisevän toiminnan kustannukset laatujärjestelmän kehittäminen ja ylläpito tuotannon ohjaus toimittajien arviointi työntekijöiden valmennus OAMK/RAK/YSTAN 36

37 Huonon laadun aiheuttamat kustannukset sisäiset virhekustannukset ulkoiset virhekustannukset OAMK/RAK/YSTAN 37

38 Huonon laadun aiheuttamat kustannukset sisäiset virhekustannukset tarkastuskustannukset, korjauskustannukset tuotannon häiriöt virheiden analysointi ulkoiset virhekustannukset takuukorjaukset reklamaatiot hinnan alennukset OAMK/RAK/YSTAN 38

39 Huonon laadun ja virheiden ehkäiseminen ennakolta on tehokkain tapa pienentää laatukustannuksia, ja johtaa pysyvään tulokseen OAMK/RAK/YSTAN 39

40 Rakentamisen tavoitteiden muodostuminen asiakkaan asettamat suunnittelutavoitteet suunnittelun ohjaus suunnittelijoille asetettavat tavoitteet ja suunnittelun organisointi rakentamiselle asetettavat tavoitteet rakentamiselle asetettujen tavoitteiden saavuttamisen varmistaminen OAMK/RAK/YSTAN 40

41 tuotteen laatu rakennuksen laatu toiminnan laatu rakentamisprosessin laatu OAMK/RAK/YSTAN 41

42 RAKENNUKSEN LAATU KÄYTETTÄVYYS KOETTAVUUS OAMK/RAK/YSTAN 42

43 RAKENNUKSEN LAATU KÄYTETTÄVYYS TEKNISET OMINAISUUDET TOIMINNALLISET OMINAISUUDET KOETTAVUUS ORIENTOITAVUUS VIRIKKEELLISYYS RAKENNUKSEN JA YMPÄRISTÖN SUHDE OAMK/RAK/YSTAN 43

44 MATERIAALIN JA RAKENNUSTARVIKKEIDEN JA JÄRJESTELMIEN LAATU TUOTELAATU VALMISTUSPROSESSIN LAATU OAMK/RAK/YSTAN 44

45 RAKENNUSPROSESSIN LAATU SUUNNITTELU RAKENNUTTAMINEN TUOTANTO OAMK/RAK/YSTAN 45

46 RAKEN- NUKSEN LAATU RAKENNUSPROSESSIN LAATU Materiaalien ja rakennustarvikkeiden laatu Materiaalien ja rakennustarvikkeiden valmistuksen laatu OAMK/RAK/YSTAN 46

47 KÄYTETTÄVYYS TOIMINNALLISET JA TEKNISET OMINAISUUDET, JOTKA KOHDISTUVAT SISÄTILOIHIN JA ULKOALUEISIIN RAKENNUSOSAT JA MATERIAALIT TEKNISET JÄRJESTELMÄT VIIMEISTELY- JA VARUSTETASO OAMK/RAK/YSTAN 47

48 TOIMINNALLISET VAATIMUKSET KÄYTTÖTARKOITUKSEEN SOVELTUMINEN MUUNNELTAVUUS KÄYTÖN JA HUOLON HELPPOUS KORJAUKSEN JA LAAJENTAMISEN HELPPOUS ELINKAARIKUSTANNUKSET PÄÄOMANTUOTTOKYKY OAMK/RAK/YSTAN 48

49 TEKNISET VAATIMUKSET TYÖN VIRHEETTÖMYYS JA VIIMEISTELY TEKNINEN TOIMIVUUS PITKÄAIKAISKESTÄVYYS TURVALLISUUS TERVEELLLISYYS ENERGIAN KULUTUS OAMK/RAK/YSTAN 49

50 KOETTAVUUS RAKENNETTU JA LUONNOYMPÄRISTÖ ULKOTILAT JA LÄHIYMPÄRISTÖ SISÄTILAT JA NIIDEN LAATUTASO YKSITYISKOHDAT OAMK/RAK/YSTAN 50

51 LAATU PERUSTUU: VAAATIMUKSET JOHDETAAN KÄYTTÄJÄN TARPEISTA,JA TOIMINNOISTA JA YMPÄRISTÖSTÄ VAATIMUKSET ESITETÄÄN TOIMIVUUSVAATIMUKSINA VAATIMUSTEN TÄYTTYMINEN TODENNETAAN VAIHEITTAIN JA KOKONAISUUDESSA OAMK/RAK/YSTAN 51

52 RAKENNUTTAMISEN LAATU RAKENNUTTAMISEN TEHTÄVIEN ONNISTUNUT SUORITTAMINEN SUUNNITTELUN LAATU SUUNNITELMA-ASIAKIRJOJEN KUVAAMAN RAKENNUKSEN OMINAISUUDET KÄYTTÄJÄN ASETTAMIIN TAVOITTEISIIN JA ODOTUKSIIN VERRATTUINA OAMK/RAK/YSTAN 52

53 SUUNNITELMIEN LAATU KÄYTTÄJÄN TARPEIDEN JA VAATIMUSTEN TUNNISTETTAVUUS SUUNNITELMA-ASIAKIRJOJEN LAATU ASIAKIRJOJEN SELKEYS JA YKSIKÄSITTEISYYS OAMK/RAK/YSTAN 53

54 TUOTANNON LAATU RAKENNUKSEN VASTAAVUUS SUUNNITELMA- ASIAKIRJOISSA ESITETTYIHIN RATKAISUIHIN URAKOITSIJOIDEN TYÖ TOIMITTAJIEN LAATU MATERIAALI- JA TARVIKELAATU JÄRJESTELMIEN LAATU SUUNNITELMA-ASIAKIRJOJEN LAATU OAMK/RAK/YSTAN 54

55 RAKENNUSPROSESSIN LAADUN MUODOSTUMISEN KANNALTA ON OLEELLISTA PROSESSIN AIKAN SYNTYVÄN TIEDON VÄLITTYMINEN EI OSAPUOLTEN KESKEN RAJAPINNAT HEIKENTÄVÄT TIEDONKULKUA JA MUUTTAVAT TIEDON SISÄLTÖÄ OAMK/RAK/YSTAN 55

56 YLEISSUUNNITTELUN VIRHEET TOTEUTUKSEN VIRHEET KÄYTÖN JA HUOLON VIRHEET OAMK/RAK/YSTAN 56

57 YLEISSUUNNITTELUN VIRHEET ruma, epäkäytännöllinen jne myyntiarvon lasku toiminnan kustannusten kasvu OAMK/RAK/YSTAN 57

58 TOTEUTUKSEN VIRHEET virheen poistaminen tai uudelleen tekeminen rakennuskustannukset kasvavat OAMK/RAK/YSTAN 58

59 KÄYTÖN JA HUOLON VIRHEET rakennuksen kunto heikkenee lisääntyneet käyttökulut lisääntyneet korjauskulut OAMK/RAK/YSTAN 59

60 sisäiset virhekustannukset 1-9 % rakennuskustannuksista ulkoiset virhekustannukset 0,5-3 % rakennuskustannuksista OAMK/RAK/YSTAN 60

61 Tyypillisimpiä virheitä asuntotuotannossa Parvekeovien ja ikkunoiden asennusongelmat Halkeamat seinissä ja katoissa Vesikattojen vesivuodot Parkettien asennusvirheet Kylpyhuoneiden virheelliset kaadot Parvekkeiden pintarakenteiden viat ja lasituksen ongelmat Pihalla pintavesien väärät kaadot ja viemärien painumat ja tukokset Pihakansien vedeneristyksen ongelmat IV-laitteiden virheelliset säädöt Kiintokalusteiden kolhut Lämpövuodot Laatoitukset irtoamiset Muovimaton asennusvirheet Radon-ongelmat (Rakennuslehti ) OAMK/RAK/YSTAN 61

62 Rakennusvirheiden kymmenen kärki.. 1. Parvekeovien ja ikkunoiden asennusongelmat, kuten virheelliset säädöt. 2. Halkeamat seinissä ja katoissa. 3. Vesikattojen vesivuodot. 4. Sisäpintojen virheet, erityisesti parkettien asennusvirheet ja kolhut. 5. Kylpyhuoneiden virheelliset kaadot ja laatoituksen saumauspuutteet. 6. Parvekkeiden pintarakenteiden puutteet ja lasitusongelmat. 7. Piha-alueet ja pihamuurien puutteet, kuten viemäreiden painumat ja tukokset. 8. Julkisivuelementtien puutteelliset saumaukset. 9. Pihakansien vedeneristyksessä olevat ongelmat. 10. IV-laitteiden virheelliset ja puutteelliset säädöt. Lähde: Rakennuslehti 2012 OAMK/RAK/YSTAN 62

63 Rakennusvirhepankki (RVP) FISE edistää hyvää rakentamistapaa esimerkkitapausten kautta, joiden avulla: tunnistetaan rakennushankkeiden riskikohdat aikaisempaa helpommin ja laajemmin parannetaan suunnittelun ja tuotekehityksen tasoa mm. vähentämällä virheiden määrää autetaan virhe-esimerkkien avulla alan normien uudistustyössä ja normien tulkinnassa saadaan aineistoa täydennyskoulutukseen voidaan käyttää hyväksi rakennushankkeen tehtävien määrittelyssä, etenkin rajakohtien tapauksessa Virhepankkiin kerätään yleisimmät ja turvallisuuden kannalta riskialttiimmat rakennusvirheet. FISEllä on vuosittainen yhteistyösopimus YM:n kanssa rakennusvirhekorttien tuottamisesta. RVP:n korttien tekemiseen osallistuvat korttiehdotusten tekijöiden lisäksi FISE ja sen pätevyyslautakunnat. OAMK/RAK/YSTAN 63

64 RAKENNUTTAMISEN VIRHEET PUUTTEELLINE JOHTAMINEN PUUTTEELLINEN KOORDINOINTI PUUTTEELLINEN VALVONTA => SUUNNITELMAMUUTOKSET JA LISÄTYÖT OAMK/RAK/YSTAN 64

65 TUOTANTOVIRHEET MATERIAALITOIMITUKSET TYÖNTEKIJÖISTÄ AIHEUTUVAT TYÖNJOHDOSTA AIHEUTUVAT KONEET JA LAITTEET MUUT ( työtapaturmat, onnettomuudet, varkaudet) OAMK/RAK/YSTAN 65

66 Pesonen 1996: puutteellinen tiedonkulku % puutteellinen kokemus ja osaaminen % huolimattomuus % kiire 3-9-% muu syy % OAMK/RAK/YSTAN 66

67 Takuukorjausten kustannukset pienentyneet laadun varmistustoimenpiteiden ja itselle luovutusmenettelyn kehittymisen myötä Suurimmilla rakennusliikkeillä keskim. 0,3% OAMK/RAK/YSTAN 67

68 Pintarakenteet 1/ 3 Ovet, ikkunat, asennusvirheet 1/4 Runko- ja vesikattorakenteet, vesivuotoja Muutamia kalliita maa- ja pohjarakenteiden virheitä OAMK/RAK/YSTAN 68

69 Vähän tietoa Esiintyy n. 5 v. kuluttua valmistumisesta YSE, Asuntokauppalaki kosteusvauriot OAMK/RAK/YSTAN 69

70 Laadun johtaminen: VIRANOMAINEN RAKENNUTTAJA SUUNNITTELIJA RAKENTAJA KÄYTTÄJÄ informaa tiovirta informaa tiovirta informaa tiovirta informaa tiovirta informaa tiovirta RAKENNUSHANKE OAMK/RAK/YSTAN 70

71 LAADUNVARMISTUS VIRANOMAISVAATIMUKSET RAKENNUTTAJAN LAADUNVARMISTUS URAKOITSIJAN LAADUNVARMISTUS OAMK/RAK/YSTAN 71

72 Rakennustyömaan laatunäkökulma on valmistuskeskeinen laatu Laatuvaatimusten täyttyminen varmistetaan laadunvarmistuksen avulla suunnitellut ja järjestelmälliset toimenpiteet laatuvaatimusten selvittäminen ja tiedottaminen laadun mittaaminen ja vertaaminen tavoitteisiin OAMK/RAK/YSTAN 72

73 Laadunvarmistuksen tehtävät: laadunvarmistustoimenpiteiden selvittäminen ja ymmärtäminen laaduntarkastuksen suorittaminen laatuvirheiden korjaaminen ja syiden selvittäminen laatudokumentointi OAMK/RAK/YSTAN 73

74 Laadun tuottamisen edellytykset rakennuttajan myötävaikutusvelvollisuus urakoitsija saa suunnitelmat oikea-aikaisesti suunnitelmat tarkistettu ja yhteen sovitettu rakennuttajan toimitukset OAMK/RAK/YSTAN 74

75 LAATUVAATIMUKSET RAKENNUSSELOSTUKSET SUUNNITELMAPIIRUSTUKSET TYÖSELOSTUKSET YLEISET LAATUVAATIMUKSET KOHDEKOHTAISET VAATIMUKSET OAMK/RAK/YSTAN 75

76 LAATUVAATIMUKSET SIJAINTI, MITAT, TOLERANSSIT MATERIAALIT JA TARVIKKEET VISUAALINEN LAATU LIITOKSET, YKSITYISKOHDAT, RAKENTEET OAMK/RAK/YSTAN 76

77 LAATUVAATIMUKSET ASIAKIRJAVIITTAUKSET RYL 2000 RATU Rakentamisen laatu 20xx tuotestandardit työ- ja asennustapastandardit suunnitteluohjeet määräykset, ohjeet kaupalliset julkaisut OAMK/RAK/YSTAN 77

78 LAATUVAATIMUKSET YSE 1998 työ tehtävä rakennuksen tai sen tilan muuta laatutasoa vastaavana tavanomaisessa tuotannossa RYL 2000/ 2. luokka mallityöt OAMK/RAK/YSTAN 78

79 LAKI. ASETUS, RAKENTAMISMÄÄRÄYS HYVÄ RAKENNUSTAPA ( => RYL) VIRANOMAISVALVONTA TARKASTELEE LAATUA VAIN YLEISEN EDUN NÄKÖKULMASTA OAMK/RAK/YSTAN 79

80 Rakennustyön valvonta osapuolten vastuut laatu- ym. järjestelmät kelpoisuudet valvontatoimenpiteet OAMK/RAK/YSTAN 80

81 Viranomaiset edellyttää: aloituskokous tarvittaessa rakennustyön tarkastusasiakirja laadunvarmistusselvitys OAMK/RAK/YSTAN 81

82 Rakennustyön tarkastusasiakirja työn aloittamisedellytykset toteuttamisen edellytykset keskeisten työvaiheiden tarkastukset kosteuden hallinta suunnitelmien mukaisuus käyttö- ja huolto-ohjeet katselmukset OAMK/RAK/YSTAN 82

83 Laadunvarmistusselvitys aloituskokouksen perusteella rakennustyön riskit tarkastusasiakirja laadunvarmistustoimenpiteineen olemassa olevan rakennuksen kuntotutkimus vastuuhenkilöt työmaan laatusuunnitelma jne OAMK/RAK/YSTAN 83

84 Viranomaisvaatimukset Oman laatujärjestelmän kattavuus Rakennuttajan laatusuunnitelma projektisuunnitelma OAMK/RAK/YSTAN 84

85 YSE 98: rakennuttajan myötävaikuttamisvelvoite viranomaisluvat viranomaislupien maksut suunnitelma-aikataulu suunnitelma-asiakirjat rakennuttajan hankinnat OAMK/RAK/YSTAN 85

86 LAADUNVARMISTUS YSE 9 Tilaajan laadunvarmistus 1. Tilaaja varmistaa omin laadunvarmistustoimenpitein hänelle kuuluvien 8 :n mukaisten sopimusvelvoitteidensa täyttämisen siten, että urakoitsijalla on niiden puolesta edellytykset täyttää suoritusvelvollisuutensa. OAMK/RAK/YSTAN 86

87 Työmaavalvonta urakoitsijan suorittaman työn sopimuksenmukaisuuden valvonta virheiden ja ongelmien ennaltaehkäisy eri osapuolten välinen yhteydenpito OAMK/RAK/YSTAN 87

88 Työmaavalvonta perehtyy asiakirjoihin toimii yhteistyössä ilmoittaa havainnoistaan antaa ohjeita, mutta ei johda työtä OAMK/RAK/YSTAN 88

89 Työmaavalvonta Rakennuttajan valvonta ei rajoita eikä vähennä urakoitsijan vastuuta. OAMK/RAK/YSTAN 89

90 YSE 62 Valvonnan vaikutus vastuuseen 1. Tilaajan taholta tapahtuva valvonta ei rajoita eikä vähennä urakoitsijan sopimuksenmukaista vastuuta. 2. Mikäli tilaaja ei kuitenkaan ole huomauttanut urakkasuorituksen vakavasta virheestä, joka on ollut niin ilmeinen, että tilaajan olisi tullut se kohtuuden mukaan havaita ja ilmoittaa siitä urakoitsijalle momentissa sanotulla tavalla, tilaaja vastaa omaa tuottamustaan vastaavalta osin virheen aiheuttamista lisäkustannuksista ja vahingoista. Vastuu ei kuitenkaan siirry, jos virhe aiheutuu urakoitsijan törkeästä laiminlyönnistä, täyttämättä jääneestä suorituksesta tai on seurausta sovitun laadunvarmistuksen olennaisesta laiminlyönnistä. Todistamisvelvollisuus vastuun siirtymisestä tilaajalle on urakoitsijalla. OAMK/RAK/YSTAN 90

91 Työmaavalvonta yleistoimenpiteet ajallinen valvonta teknillinen ja laadunvalvonta taloudellinen valvonta dokumentointi muut valvontatoimenpiteet OAMK/RAK/YSTAN 91

92 VALVONTASUUNNITELMA: Hanketiedot Valvonnan organisointi Valvonnan tehtävät, vastuut ja valtuudet Kokoukset ja katselmukset Dokumentointi, projektipalaverit ja raportointi Vastaanoton ja käyttöönoton valvonta Takuuajan valvonta Arkistointi OAMK/RAK/YSTAN 92

93 YSE: vaadittaessa esitettävä kirjallinen laadunvarmistussuunnitelma osa laatusuunnitelmaa urakoitsijan laadunvalvonta mittaukset tarkastukset katselmukset OAMK/RAK/YSTAN 93

94 YSE:10 Urakoitsijan laadunvarmistus 1. Urakoitsijan on noudatettava sopimusasiakirjoissa edellytettyä laadunvarmistusta. Urakoitsijan on viimeistään ennen työn aloitusta vaadittaessa kirjallisesti osoitettava, kuinka hän varmistaa suorituksensa laadun. Urakoitsijan on joka tapauksessa meneteltävä siten, että sopimuksen mukainen laatu saavutetaan. 2. Urakoitsijan edellytetään käyttävän rakennustuotteita, joiden takuuaika vastaa vähintään urakoitsijan takuuaikaa, ellei kaupallisissa asiakirjoissa ole toisin määrätty. 3. Tilaajalla on oikeus saada tieto urakoitsijan käyttämien tärkeimpien aliurakoitsijoiden ja rakennustavaroiden valmistajien laadunvarmistuksesta ennen näiden 7 3. momentin mukaista hyväksymistä. OAMK/RAK/YSTAN 94

95 15 :Hyvän rakentamistavan noudattaminen Jos sopimusasiakirjoissa ei ole mainintaa rakennustyölle tai sen osalle asetettavista vaatimuksista, kuten laadun, määrän tai suoritustavan osalta, urakoitsijan on neuvoteltuaan asiasta tilaajan kanssa noudatettava sopimusasiakirjojen samanlaisista tai rinnastuskelpoisista suorituksista antamia määräyksiä tai näiden puuttuessa vastaavanlaisissa rakennustöissä yleensä noudatettavaa menettelyä hyvän ja kunnollisen työntuloksen aikaansaamiseksi. OAMK/RAK/YSTAN 95

96 Urakoitsijaa koskevat laatuvaatimukset löytyvät Rakennusselostus Suunnitelmapiirustus Työselostukset Yleiset laatuvaatimukset Hankekohtaiset laatuvaatimukset OAMK/RAK/YSTAN 96

97 YSE: itselle luovutus tiedottaminen virheistä tilaajalle tavaroiden ja rakennusosien tarkastus ennen asennusta käyttökokeet laatukokeet OAMK/RAK/YSTAN 97

98 YSE 11 Urakoitsijan laadunvalvonta 1. Urakoitsija tarkastaa itse suoritusvelvollisuuteensa kuuluvan työn laadun sekä korjaa mahdolliset puutteet ja virheet ennen tilaajalle tapahtuvaa luovutusta. 2. Urakoitsijan on ilmoitettava tilaajan edustajalle havaitsemistaan vakavista virheistä urakkasuorituksessaan ja toimenpiteistään niiden korjaamiseksi. 3. Rakennustavaroiden ja rakennusosien tarkastuksen tulee tapahtua ennen kuin niitä on alettu käyttää sekä jatkuvasti työn aikana. Järjestelmien ja laitteistojen toiminnalliset tarkastukset suoritetaan käyttökokein ennen käyttöönottoa tai viimeistään vastaanottotarkastuksen yhteydessä järjestelmän ollessa valmis ja toiminnassa. OAMK/RAK/YSTAN 98

99 YSE 11 Urakoitsijan laadunvalvonta 4. Urakoitsija kustantaa sellaiset rakennustavaroiden ja rakennusosien sekä työn laadun toteamiseksi tarpeelliset kokeet, jotka on erikseen sopimusasiakirjoissa mainittu, jotka rakentamista koskevien säännösten ja normien mukaan säännöllisesti on otettava tai jotka on katsottava tavanmukaisiksi. 5. Sopimuksen vastaiset rakennustavaransa urakoitsijan tulee viipymättä poistaa rakennustyömaalta. 6. Tilaajalla on oikeus perustellusta syystä vaatia suoritettavaksi muitakin kuin edellä tarkoitettuja kokeita sekä laitteistojen ja järjestelmien puolueettomia testejä. Urakoitsijalla on vastaava oikeus vaatia puolueettoman testin suorittamista, jos tilaaja vaatii perusteetta työsuorituksen korjaamista virheellisenä. Näistä kokeista tai testeistä aiheutuvista kustannuksista vastaa urakoitsija, jos työn tulos ei ole ollut sopimuksen mukainen, muussa tapauksessa niistä vastaa tilaaja.. OAMK/RAK/YSTAN 99

100 TYÖMAA laadunvarmistuksen yleissuunnittelu laadunvarmistussuunnitelma laadunvarmistusmenettelyt työmaan laaduntuottokyvyn mittaus OAMK/RAK/YSTAN 10 0

101 TYÖMAA työmaan laaduntuottokyvyn edellytykset Suunnitelmat ajallaan Suunnitelmat virheettömiä Asetetut laatuvaatimukset esitetty selkeästi ja yksikäsitteisesti Urakoitsijalta edellytetyt laadunvarmistustoimenpiteet on määritetty selkeästi ja yksilöidysti Tilaajan toimitukset ajallaan OAMK/RAK/YSTAN 10 1

102 Laatusuunnitelma yksittäisen työmaan laatujohtamisen käytännön työväline huomio hankkeen erityispiirteet varmistaa laatutavoitteiden täyttyminen sen osana laadunvarmistussuunnitelma OAMK/RAK/YSTAN 10 2

103 Laatusuunnitelma asiakassuhteiden hoito suunnitelmakatselmukset ja suunnitelmaaikataulujen valvonta lisä- ja muutostyökäytännöt laadunvarmistuskäytännöt yhteistyökäytännöt OAMK/RAK/YSTAN 10 3

104 Laatusuunnitelma POA potentiaalisten ongelmien analyysi ongelman määrittely ongelman syy ongelman todennäköisyys seuraukset, merkittävyys torjunta/ varautuminen OAMK/RAK/YSTAN 10 4

105 Laatusuunnitelma POA tekniset ongelmat tuotannon ongelmat hankinnan ongelmat työturvallisuus- ja ympäristöongelmat OAMK/RAK/YSTAN 10 5

106 Laatusuunnitelma POA pienentää ongelmien toteutumisen todennäköisyyttä tai seurausten merkitystä johtaa toimenpiteisiin OAMK/RAK/YSTAN 10 6

107 Laadunvarmistussuunnitelma kuinka laatuvaatimus todetaan kuka vastaa kuinka tiedot dokumentoidaan torjuu ennalta virheitä OAMK/RAK/YSTAN 10 7

108 Tehtäväsuunnitelma yksittäisestä tehtävästä aloitusedellytysten varmistaminen suorituksen varmistaminen häiriöttömyys edistyminen laatuvaatimukset OAMK/RAK/YSTAN 10 8

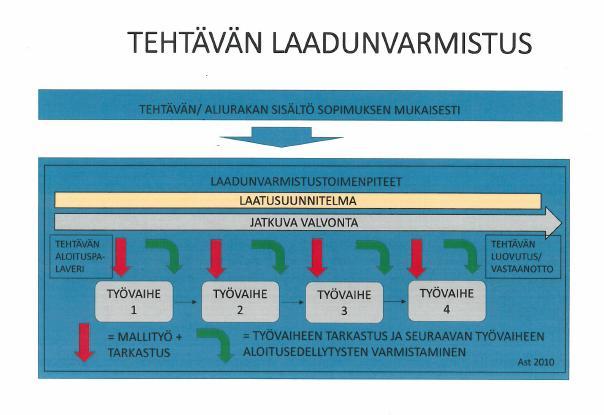

109 Tehtäväsuunnitelman laadunvarmistus mikä on laatuominaisuus ja laatuvaatimus miten laatuvaatimusten täyttyminen todetaan miten menetellään poikkeamatilanteessa miten poikkeamat raportoidaan yleisimmät virheet ja niiden ehkäisy OAMK/RAK/YSTAN 10 9

110 Laatupiiri / aloituspalaveri tehtäväsuunnitelman tulos välitetään tehtävän suorittajille aloitusedellytykset aikataulu- ja kustannustavoitteet laatuvaatimukset laadunvarmistustoimenpiteet työturvallisuus tarkoituksenmukainen toimintatapa OAMK/RAK/YSTAN 11 0

111 Luovutusvaihe itselle luovutus toimintakokeet ja säädöt käytön opastus käyttö- ja huolto-ohjeet OAMK/RAK/YSTAN 11 1

112 Luovutusvaihe itselle luovutus luovutuksen esitarkastus virheiden ja puutteiden korjauksen suunnittelu ja käynnistys systemaattiset virheet / satunnaiset virheet korjausten tarkastus ja luovutusvalmiuden toteaminen loppusiivous ja tilojen lukitseminen luovutus tilaajalle OAMK/RAK/YSTAN 11 2

113 Katselmukset Työmaakokoukset Tarkastukset OAMK/RAK/YSTAN 11 3

114 Katselmukset Suunnitelmakatselmus suunnitelmien valmiusaste tietojen sijoittaminen mittamerkinnät materiaalien esittäminen määrätiedot työn toteutus rakennusselostus muutokset OAMK/RAK/YSTAN 11 4

115 sisältää rakennuksen ja sen rakennusosien kunnossapidon sekä hoidon ja huollon lähtötiedot, tavoitteet, tehtävät ja ohjeet omistajalle ja ylläpitoorganisaatiolle asukkaille ja tilojen käyttäjille tarpeelliset tiedot OAMK/RAK/YSTAN 11 5

116 TUTUSTU JAETTUUN RAPORTTIIN (ONNETTOMUUSTUTKINTA) Selvittäkää ryhmässä: Viranomaisen laatuvastuu Rakennuttajan laatuvastuu Suunnittelijan laatuvastuu Rakentajan laatuvastuu Käyttäjän laatuvastuu INFORMAATIOVIRRAN MERKITYS KO. TAPAUKSESSA (tiedonkulun virheet ) Laatujohtamisessa ei etsitä syyllistä!!! OAMK/RAK/YSTAN 11 6

117 Tilaaja edellyttää urakoitsijaa tekemään laatusuunnitelman YSE ei tunne laatusuunnitelmaa Urakoitsijan on noudatettava sopimusasiakirjoissa edellytettyä laadunvarmistusta kun tilaaja edellyttää laatusuunnitelmaa OAMK/RAK/YSTAN 11 7

118 Laatusuunnitelmassa kuvataan ne menettelytavat joita aiotaan noudattaa keskeisissä kohteen toteutukseen liittyvissä toiminnoissa Hankkeen ajallinen hallinta Laadun varmistus Kustannusvalvonta Suunnitelmien valvonta Asiakassuhteiden hoito hankinnat OAMK/RAK/YSTAN 11 8

119 Laatusuunnitelma on tarkoitettu ensisijaisesti organisaation oman toiminnan tehostamiseen ja asioiden hoidon kitkattoman sujumisen varmistamiseen OAMK/RAK/YSTAN 11 9

120 Työmaan laatusuunnitelma on HANKEKOHTAINEN asiakirja Esitetään työmaatoimintojen laadun rakentuminen ja työmaan eri osapuolten toimet joilla sopimuksen määrittelyt saavutetaan Laatusuunnitelmassa esitetään, miten työmaata suunnitellaan, rakennetaan, ohjataan, dokumentoidaan ja valvotaan OAMK/RAK/YSTAN 12 0

121 Pääurakoitsijan on laadittava kahden viikon kuluessa urakkasopimuksen allekirjoittamisesta työmaata koskeva laatusuunnitelma, jota täydennetään työn kuluessa (RT ) OAMK/RAK/YSTAN 12 1

122 Laatusuunnitelmassa määritetään: Tavoitteet ja laadunvarmistustoimenpiteet Riskien ja kriittisten kohtien tunnistaminen ja eliminointi Tuotannonsuunnittelu- ja ohjaustehtävät Käytettävät menettelyt ja työskentelytavat Kosteuden hallinta Tarkastus- ja hyväksyttämismenettelyt Tiedonkulku ja kirjaukset Yhteistyö hankkeen muiden osapuolten kesken Laatusuunnitelman ylläpito ja muuttaminen (RT ) OAMK/RAK/YSTAN 12 2

123 Laatusuunnitelman ylläpito Kaksivaiheisuus Toimintatapojen yleiskuvaus Työn edistymisen mukaan tehtävä laadunvarmistussuunnitelma / tehtäväsuunnitelma OAMK/RAK/YSTAN 12 3

124 KOHDETTA KOSKEVAT YLEISTIEDOT Hankkeen laajuus, urakkamuoto, hankkeen mahdolliset erityispiirteet Työmaaorganisaatio, vastuut OAMK/RAK/YSTAN 12 4

125 Potentiaalisten ongelmien analyysi Hankekohtaiset mahdolliset ongelmat ja niiden seuraukset Konkreettiset toimenpiteet ongelmien ( riskien) torjuntaan ja niiden toimeenpano OAMK/RAK/YSTAN 12 5

126 OAMK/RAK/YSTAN 12 6

127 TODENNÄ KÖINEN 4 VÄHÄINEN 8 KOHTALAI NEN 12 MERKITTÄ VÄ SIETÄMÄT ÖN MERKITY KSETÖN EPÄTODEN NÄKÖINEN SEURAUS: PIENI SEURAUS: ERITTÄIN VAKAVA OAMK/RAK/YSTAN 12 7

128 Riskikustannus = todennäköisyys x seurauskustannus Riskin torjunnan kannattavuus: Torjuntakustannus < riskikustannus OAMK/RAK/YSTAN 12 8

129 ASIAKASSUHTEIDEN HOITO yhteydenpito ja tiedottaminen asiakaspalaute raportointi OAMK/RAK/YSTAN 12 9

130 SUUNNITELMIENNHALLINTA Suunnitelmakatselmukset Suunnitelmien vastaanotto, jakelu ja arkistointi Suunnitelmien tarkastaminen (sopimuksen mukaisuus ja toteutettavuus) Suunnitelma-aikataulun valvonta Lisä- ja muutostyökäytäntö Suunnitelmavirheiden käsittely OAMK/RAK/YSTAN 13 0

131 AIKATAULUHALLINTA Aikataulumuoto ja aikataulun valvontatekniikka Osakohdejako ja rakentamisjärjestys Ajalliset välitavoitteet Laadittavat aikataulut Poikkeamiin reagointi OAMK/RAK/YSTAN 13 1

132 KUSTANNUSHALLINTA Kustannusvalvonta ja raportointi Laskujen tarkastus Kustannuspoikkeamien käsittely OAMK/RAK/YSTAN 13 2

133 HANKINTAMENETTELYT Hankintasuunnitelman laadinta ja ylläpito Toimittajien arviointi ja valinta Sopimuskäytännöt Toimittajan tilaamat materiaalit ja tuotteet Toimitusten valvonta Toimitusten vastaanottomenettely Materiaalien tunnistaminen ja jäljittäminen Aliurakoitsijoiden ja toimittajien laadunvarmistus Virheellisen materiaalin käsittely OAMK/RAK/YSTAN 13 3

134 TURVALLISUUS JA YMPÄRISTÖ Työmaan turvallisuusriskit ja niiden huomioon ottaminen turvallisuutta koskevissa erillissuunnitelmissa ( esim. aluesuunnitelmassa) Työmaalle laadittavat turvallisuutta koskevat erillissuunnitelmat Työsuojelun organisointi ja perehdyttämiskäytäntö Työmaan ympäristönäkökohdat ja lähiympäristön huomioon ottaminen Turvallisuuspoikkeamien sekä läheltä piti tilanteiden käsittely OAMK/RAK/YSTAN 13 4

135 YHTEISTYÖMENETTELY Kokouskäytäntö Työmaakokoukset Urakoitsijakokoukset Työnjohtokokoukset Muut ohjauskokoukset Ajankohdat, osallistujat OAMK/RAK/YSTAN 13 5

136 TYÖNLAJIKOHTAISET LAADUNVARMISTUSMENETTELYT Työnlajikohtaiset laadunvarmistus-menettelyt matriisimuodossa Tehtäväsuunnitelmat Työvaiheen aloituspalaverit Työkohteiden vastaanotot Mallityöt, Laadun mittaukset, Testit, kokeet Osavastaanotot materiaalitodistukset OAMK/RAK/YSTAN 13 6

137 OAMK/RAK/YSTAN 13 7

138 TYÖNLAJIKOHTAISET LAADUNVARMISTUSMENETTELYT Laatutason säilyttäminen työvaiheen toteutuksen aikana Laatupoikkeamien käsittely tarkastusasiakirja OAMK/RAK/YSTAN 13 8

139 OAMK/RAK/YSTAN 13 9

140 VIIMEISTELY- JA LUOVUTUSVAIHE Luovutusvaiheen menettelytavat ja niiden ajoitus Viimeistelyaikataulun laadinta ja aikataulussa esitettävät asiat luovutusmateriaali OAMK/RAK/YSTAN 14 0

141 LAATUSUUNNITELMIEN YLLÄPITO Muutosten ylläpito Toteutuneiden toimenpiteiden dokumentointi Laatusuunnitelman toteutumisen arviointi Työma-auditoinnit OAMK/RAK/YSTAN 14 1

142 SIVU-URAKOITSIJAN LAATUSUUNNITELMA Pääurakoitsijan on voitava ottaa huomioon sivuurakoitsijoiden laatusuunnitelmat työmaan yhteensovittamisvelvollisuuden hoitamiseksi YSE:n mukaan sivu-urakoitsijalla ei ole velvollisuutta luovuttaa laatusuunnitelmaa pääurakoitsijalle, joten asia pitää hoitaa rakennuttajan kanssa urakkaneuvotteluissa tai työmaan aloituskokouksessa OAMK/RAK/YSTAN 14 2

143 TEHTÄVÄSUUNNITTELU OAMK/RAK/YSTAN 14 3

144 PROJEKTIN KURISSA PITÄMINEN KUSTANNUKSET SUUNNITELLAAN LAAJUUS, HUOMIOIDAAN MUUTOKSET, TIEDOSTETAAN VAIKUTUKSET, EI TINGITÄ LAADUSTA AIKATAULUN VUOKSI, PYSYTÄÄN AIKATAULUSSA, JOTTA KIIRE EI SOTKE LAATUA LAAJUUS KERRALLA KUNNOLLA, NIIN EI TULE KORJAUSKUSTANNUKSIA HALLITAAN KUSTANNUKSET, JATEHDÄÄN LAATUA AIKATAULUSSA OAMK/RAK/YSTAN 14 4

145 TUOTANNON LAATUA: AIKA- JA KUSTANNUSTAVOITTEIDEN SAAVUTTAMINEN ASIAKKAAN LAATUVAATIMUSTEN TÄYTTYMINEN SUJUVA YHTEISTYÖ ERI OSAPOULIEN KESKEN HALLITUT HYVÄN RAKENNUSTAVAN MUKAINEN TOTETUTTAMINEN TYÖ- JA YMPÄRISTÖTURVALLISUUS =>> TUOTANNON JOHTAMINEN OAMK/RAK/YSTAN 14 5

146 TUOTANNON SUUNNITTELU TAVOITE: ON VARMISTAA HANKKEELLE ASETETTUJEN TAVOITTEIDEN JA VAATIMUSTEN SAAVUTTAMINEN TUOTANNONSUUNNITTELU ON: JATKUVASTI TARKENTUVA JA JÄRJESTELMÄLLISESTI ETENEVÄ KETJU TUOTANNON VARMISTAMISEKSI OAMK/RAK/YSTAN 14 6

147 TUOTANNON TAVOITTEIDEN SAAVUTTAMINEN: TAVOITTEET ASETETAAN TAVOITEARVIOSSA JA SOPIMUKSISSA TAVOITTEIDEN TOTETUMINEN VARMISTETAAN AIKATAULUN AVULLA AIKATAULUA VASTAAVA TOTEUTUS VARMISTETAAN OHJAUKSEN AVULLA LAATUVAATIMUKSET KIRJATAAN SOPIMUKSESSA VAATIMUKSET VÄLITETÄÄN TOTETUTTAJILLE VAATIMUSTEN TÄYTTYMINEN VARMISTETAAN OAMK/RAK/YSTAN 14 7

148 MAHDOLLISUUKSIEN ANTAMINEN TAVOITTEET ASETETAAN SOPIMUKSESSA TAVOITTEIDEN TOTEUTUMINEN VARMISTETAAAN PROJEKTIA JOHTAMALLA TOTEUTUS VARMISTETAAN TEHTÄVIÄ VALMISTELEMALLA JA POISTAMALLA NIIDEN TOTETUKSEN RAJOITTEITA OAMK/RAK/YSTAN 14 8

149 MAHDOLLISUUKSIEN ANTAMINEN > VARMISTEAAN ENNAKOLTA MAHDOLLISUUDET SUUNNITELMAN MUKAISEEN TOIMINTAAN > TOTEUTETAAN SUUNNITELMIEN MUKAISELLA TUOTTAVUUDELLA OAMK/RAK/YSTAN 14 9

150 TUOTANNON SUUNNITTELU ETENEE YLEISSUUNNITELMISTA TEHTÄVIEN OHJAUKSEEN PERUSSUUNNITELMAT työmaan tuotannonsuunnitteluvaiheessa > TYÖMAAN AVAINTEHTÄVÄT tehtävien ja työnlajien suunnittelu ja ohjaus >TYÖMAAN VIIMEISTELY JA LUOVUTUS luovutus asiakkaalle OAMK/RAK/YSTAN 15 0

151 TUOTANNON SUUNNITTELU PERUSSUUNNITELMAT työmaan tuotannonsuunnitteluvaiheessa: aikataulusuunnittelu laadun suunnittelu kustannusohjaus ja suunnittelu turvallisuus-, ympäristö ja aluesuunnittelu työmaan aikainen suunnittelun ohjaus hankintojen suunnittelu asiakastoiminnat ja -informaatio OAMK/RAK/YSTAN 15 1

152 TUOTANNON SUUNNITTELU TYÖMAAN AVAINTEHTÄVÄT tehtävien ja työnlajien suunnittelu ja ohjaus tehtäväsuunnitelma aloituspalaveri mestan vastaanotto malli + 1. mesta tarkastukset, mittaukset, testit osavastaanotot tehtävien lopetus OAMK/RAK/YSTAN 15 2

153 VASTAA TUOTANNON TARPEESEEN: TARVITTAVAT RESURSSIT TUOTANTONOPEUS LAATUVAATIMUKSET HANKINTOJEN MÄÄRÄTIEDOT TALOUDELLISUUSLASKELMA ONGELMIIN VARAUTUMINEN KONE- JA KALUSTOTARVE SIIRROT, VARASTOINTI, JÄTTEET TYÖPISTEEN SUNNITTELU TYÖMENETELMÄ JA TAPA TYÖTURVALLISUUS YMPÄRISTÖTURVALLISUUS OAMK/RAK/YSTAN 15 3

154 TEHTÄVÄSUUNNITTELU ON SYSTEMAATTINEN TAPA TARKISTAA JA SUUNNITELLA YHDEN TEHTÄVÄN TOTEUTUS OAMK/RAK/YSTAN 15 4

155 MANAGEMENT TYÖN SUUNNITTELU TEHTÄVÄN SUUNNITTELU SOPIMUKSET TEKEMISESTÄ SOPIMINEN ( aloituspalaveri) OAMK/RAK/YSTAN 15 5

156 LEADERSHIP TEHTÄVÄN OHJAUS MESTAN VASTAANOTTO MALLIKATSELMUS + 1. MESTAN TARKASTUS TARKASTUKSET, MITTAUKSET, TESTIT LAADUNVALVONTA/ -OHJAUS TEHTÄVÄN VASTAANOTTO OAMK/RAK/YSTAN 15 6

157 TEHTÄVÄSUUNNITTELU / VIIKKOSUUNNITTELU Tehtäväsuunnittelun kokonaisuus VIIKKO-SUUNNITTELU AIKAJÄNNE 2 VIIKKOA OAMK/RAK/YSTAN 15 7

158 SUUNNITELLAAN: YKSI TEHTÄVÄ ALUSTA LOPPUUN KOKONAISUUTENA AIKA, KUSTANNUKSET, LAATU, TURVALLISUUS, YMPÄRISTÖ TAVOITTEET SOVITAAN TYÖNTEKIJÖIDEN KANSSA ENNEN TEHTÄVÄN ALOITUSTA OAMK/RAK/YSTAN 15 8

159 TEHTÄVIEN VALINTA JA MUODOSTAMINEN AJALLISESTI KRIITTINEN KUSTANNUKSILTAAN MERKITTÄVÄ TEKIJÖILLE TAI TYÖNJOHDOLLE VIERAS TEKNISESTI ERITTÄIN VAATIVA TAKUUKORJAUSTEN TOP TEN -LISTALLA OAMK/RAK/YSTAN 15 9

160 TEHTÄVIEN VALINTA JA MUODOSTAMINEN TYÖMAAN NÄKÖKULMASTA AIKATAULUTEHTÄVÄ TAI YHDISTELMÄ TIETYN TYÖRYHMÄN TEKEMÄ TYTÖ AJALLISESTI JA TALOUDELLISESTI OHJATTAVISSA KOKONAISUUDEN KATTAVA TAHDISTETTU MUIHIN TÖIHIN JÄRKEVÄÄN KESTOON MITOITETTU OAMK/RAK/YSTAN 16 0

161 TEHTÄVÄSUUNNITTELUSSA TARKENNETANN HANKKEEN SUUNNITELMAT TYÖN TOTEUTUKSEN VAATIMALLE TASOLLE SUUNNITELMAA HYÖDYNNETÄÄN ENNEN TYÖTÄ, TYÖN ALOITUSVAIHEESSA, TYÖN AIKANA JA TYÖTÄ LUOVUTETTAESSA OAMK/RAK/YSTAN 16 1

162 1. Tehtäväsuunnitelman sisältö: Kohdetiedot Työn sisältö Aikataulu Kustannukset Laatuvaatimukset Potentiaalisten ongelmien analyysi Logistiikka Koneet, kalusto, työvälineet Työturvallisuus Laadunvarmistus OAMK/RAK/YSTAN 16 2

163 VAIHEISTUS 1. ENNEN TYÖSTÄ SOPIMISTA 2. ENNEN TYÖN ALOITUSTA 3. TYÖN AIKANA 4. TYÖTÄ LUOVUTETTAESSA OAMK/RAK/YSTAN 16 3

164 VAIHEISTUS 1. ENNEN TYÖSTÄ SOPIMISTA SELVITETÄÄN TYÖLLE ASETETTAVAT LAATUVAATIMUKSET SELVITETÄÄN AJALLISET JA TALOUDELLISET TAVOITTEET SUUNNITELLAAAN KEINOT TAVOITTEIDEN JA VAATIMUSTEN SAAVUTTAMISEKSI OAMK/RAK/YSTAN 16 4

165 VAIHEISTUS 2.ENNEN TYÖN ALOITUSTA VARMISTETAAN TYÖN ALOITUSEDELLYTYKSET VARAUDUTAAN ONGELMIIN KÄYDÄÄN SUUNNITELMA LÄPI JA TARKENNETAAAN YHDESSÄ TYÖN TEKIJÖIDEN KANSSA OAMK/RAK/YSTAN 16 5

166 VAIHEISTUS 3. TYÖN AIKANA SEURATAAN JA OHJATAAN KUSTANNUKSIA JA AIKATAULUA VARMISTETAAAN VAATIMUSTEN SAAVUTTAMINEN MALLITÖILLÄ JA MUILLA LAADUNVARMISTUSTOIMENPITEILLÄ TUNNISTETAAN ONGELMAT JA PUUTUTAAN NIIHIN OAMK/RAK/YSTAN 16 6

167 VAIHEISTUS 4. TYÖTÄ LUOVUTETTAESSA TARKISTETAAN KOKONAISUUS VARMISTETAAN SEURAAVAN TEHTÄVÄN VAATIMUKSET PALAUTETIETO, HYVÄN TOIMINTAVAN VAKIINNUTTAMINEN OAMK/RAK/YSTAN 16 7

168 TEHTÄVÄSUUNNITELMAN RAKENNE AIKATAULU JA KUSTANNUKSET TAVOITTEIDEN TARKISTAMINEN TARVITTAVAT RESURSSIT VÄLITAVOITTEET, MAKSUERÄT LAATU LAATUVAATIMUKSSET LAADUNVARMISTUS ONGELMIIN VARAUTUMINEN ALOITUSEDELLYTYKSET TARVITTAVAT RESURSSIT KOHTEEN LAATU JA VALMIUS OAMK/RAK/YSTAN 16 8

169 TEHTÄVÄSUUNNITELMAN RAKENNE TURVALLISUUS TYÖTURVALLISUUS YMPÄRISTÖ JÄTTEIDEN KÄSITTELY TYÖNAIKAINEN OHJAUS OHJAUSTILANTEET SEURANNNAN JA OHJAUKSEN VÄLINEET OAMK/RAK/YSTAN 16 9

170 TAVOITTEEN MERKITYS YHTEINEN TAVOITE ON TÄRKEÄ: TULOKSEN JA TEHOKKUUDEN KANNALTA EDISTÄÄ SITOUTUMISTA TOIMINTA KOETAAN JÄRKEVÄNÄ JA TÄRKEÄNÄ HELPOTTAA KOMMUNIKOINTIA JA RISTIRIITOJEN KÄSITTELYÄ RYHMÄLLÄ ON AINA KAKSI TAVOITETTA: TEHTÄVÄTAVOITE JA TUNNETAVOITE OAMK/RAK/YSTAN 17 0

171 AIKA- JA KUSTANNUSTAVOITTEIDEN MUODOSTAMINEN TYÖRYHMÄN KOKO, TYÖMUOTO YLEISAIKATAULU TAVOITEARVIO TYÖJÄRJESTELYT JA TYÖMENETELMÄT TAVOITE KALUSTOVALINNAT SUUNNITELLUT TYÖMENETLMÄT JA TYÖNJÄRJESTELYT HANKINTASUUNNITELMAT MATERIAALIVALINNAT OAMK/RAK/YSTAN 17 1

172 AIKATAULUTAVOITTEET TEHTÄVÄN AIKATAULUTAVOITE YLEISAIKATAULUSTA TUOTANTONOPEUTEEN VAIKUTETAAN MUUTTAMALLA: RESURSSEJA JA NIIDEN MÄÄRIÄ TEHTÄVIEN SISÄLTÖÄ JA TYÖNJÄRJESTELYÄ TAVOITTENA ON VARMISTAA SUUNNITELTU TUOTANTONOPEUS OIKEA-AIKAINEN ALOITUS JA VALMISTUMINEN AJALLISEN VALVONNAN ONNISTUMINEN OAMK/RAK/YSTAN 17 2

173 KUSTANNUSTAVOITTEET KOOTAAN TEHTÄVÄN KUSTANNUSTAVOITE TAVOITEASRVIOSTA TARKISTETAAN TAVOITEARVION POHJANA OLLEET TIEDOT ESITETÄÄN: KUSTANNUSTAVOITE -> ALAURAKKA- JA TYÖKAUPPATARJOUKSET TYÖSAAVUTUSTAVOITE -> TYÖN TUOTTAVUUS PANOSHINNAT -> HANKINNAT OAMK/RAK/YSTAN 17 3

174 LAADUN TEKEMINEN TYÖMAALLA ENNEN TYÖVAIHETTA LAATUVAATIMUSTEN SELVITTÄMINEN JA ONGELMIIN VARAUTUMINEN LAATUVAATIMUKSIIN PEREHTYMINEN OAMK/RAK/YSTAN 17 4

175 LAADUN TEKEMINEN TYÖMAALLA TYÖN AIKANA Mallityön tekeminen ja tarkistaminen oman työn tarkistaminen mittaukset ja kokeet ongelmien havaitseminen ongelmien ratkaisu OAMK/RAK/YSTAN 17 5

176 LAADUN TEKEMINEN TYÖMAALLA TYÖN LOPETUS KORJAAVAT TOIMENPITEET VASTAANOTTO LUOVUTUS OAMK/RAK/YSTAN 17 6

177 LAATUVAATIMUKSET MITTATARKKUUS- JA SIJAINTIVAATIMUKSET MATERIAALIVAATIMUKSET VISUAALISET VAATIMUKSET TYÖMENETELMIIN LIITTYVÄT VAATIMUKSET OAMK/RAK/YSTAN 17 7

178 ONGELMIIN VARAUTUMINEN ONGELMIEN KARTOITUS TEKNISET- LIITTYVÄT SUORAAN VALMIIN TUOTTEEN TAI RAKENNUSOSAN LAATUUN TOIMINNALLISET- LIITTYVÄT AIKATAULUIHIN, SOPIMUKSIIN, TUOTANNON OHJAUKSEEN, TURVALLISUUTEEN, TTYÖALUEEN KÄYTTÖÖN, YMPÄRISTÖOLOSUHTEIDEN VAIKUTUKSEEN JA TALOUDELLISEN TULOKSEN VARMISTAMISEEN OAMK/RAK/YSTAN 17 8

179 ONGELMIIN VARAUTUMINEN ONGELMIEN KARTOITUS HANKINTA- LIITTYVÄT OIKEIDEN LÄHTÖTIETOJEN VARMISTAMISEEN, TUOTESUUNNITELMIEN SAANTIIN, TOIMITUKSEN SISÄLLÖN JA OIKEA-AIKAISUUDEN VARMISTAMISEEN OAMK/RAK/YSTAN 17 9

180 ONGELMIIN VARAUTUMINEN ONGELMIEN KARTOITUS MITÄ ONGELMIA ON AIKAISEMMIN ILMENNYT? MITÄ ONGELMIA VOI TÄSSÄ KOHTEESSA ESIINTYÄ? MITKÄ TEKIJÄT AIHERUTTAVAT ONGELMIA? MITEN TODENNÄKÖISIÄ ONGELMAT OVAT? OAMK/RAK/YSTAN 18 0

181 ONGELMIIN VARAUTUMINEN ONGELMIEN KARTOITUS MITEN POISTETAAN OGELMIA AIHEUTTAVAT SYYT? MIKÄ ON SEURAUS? MITEN SEURAUS TORJUTAAN / PIENENNETÄÄN ONGELMIEN SEURAUKSIA? OAMK/RAK/YSTAN 18 1

182 ONGELMIIN VARAUTUMINEN ONGELMIEN TORJUNTA KOHDISTA TOIMINTA SYITÄ VASTAAN > VÄHENNÄT TODENNÄKÖISYYTTÄ SEURAUKSIA VASTAAN > VÄHENNÄT SEURAUSTEN MERKITYSTÄ OAMK/RAK/YSTAN 18 2

183 ONGELMIIN VARAUTUMINEN ONGELMIEN TORJUNTA ONGELMA SEURAUS HÄLYTIN TODENNÄKÖISYYS TORJUNTATOIMENPIDE OAMK/RAK/YSTAN 18 3

184 ONGELMIIN VARAUTUMINEN ONGELMIEN TORJUNTA ONGELMA: kalustetuki puuttuu SEURAUS: puretaan ja lisätään HÄLYTIN : ei havaittavissa TODENNÄKÖISYYS: sattuuhan sitä TORJUNTATOIMENPIDE: tarkistus enne tuplausta OAMK/RAK/YSTAN 18 4

185 Ongelma Hälytin Torjunta Korjauskeino Toiminnalliset ongelmat Tekniset ongelmat Hankinnan ongelmat OAMK/RAK/YSTAN 18 5

186 TEHTÄVÄN OHJAUS OHJAUSTILANTEET: ALOITUSPALAVERI MALLITYÖT JA TARKASTUKSET ONGELMIEN RATKAISEMINEN OHJAUSPALAVERIT VALMIIN TYÖN LUOVUTUS OAMK/RAK/YSTAN 18 6

187 TEHTÄVÄN OHJAUS OHJAUSVÄLINEET: VINJETTIKUVAT TARKISTUSLISTAT VINOVIIVA-AIKATAULUT KUSTANNUSKERTYMÄ OAMK/RAK/YSTAN 18 7

188 TEHTÄVÄN ALOITUSPALAVERI TYÖNJOHTO JA TOTEUTTAJAT YHDESSÄ työn rikastuttaminen TARKOITUKSENMUKAINEN TAPA TOIMIA ETUKÄTEEN PÄÄSTÄÄN PYSYVIIN PIENIIN PARANNUKSIIN RATKAISEMALLA ETEEN TULEVAT ONGELMAT, VIRHEET JA VAIKEUDET HYÖDYNNETÄÄN TYÖNTEKIJÖIDEN OSAAMINEN OAMK/RAK/YSTAN 18 8

189 TEHTÄVÄN ALOITUSPALAVERI ASIOITA TEHTÄVÄN LÄHTÖTIETOAINEISTO AIKATAULU JA TYÖJÄRJESTYS LIITTYVÄT TYÖT JA ONGELMAT TARVITTAVAT MATERIAALIT JA KALUSTO LAATUVAATIMUKSET JA LAADUNVARMISTUS ERITYISIÄ JA MUITA ASIOITA OAMK/RAK/YSTAN 18 9

190 TEHTÄVÄN ALOITUSPALAVERI ALOITUSEDELLYTYKSET: KOHDE, MATERIAALIT, SUUNNITELMAT MENETTELYT KUINKA TYÖ TEHDÄÄN JA LAATU VARMISTETAAN TEHTÄVÄN ALOITUS- PALAVERI TEHTÄVÄLLE ASETETUT VAATIMUKSET JA TAVOITTEET OAMK/RAK/YSTAN 19 0

191 TEHTÄVÄN ALOITUSEDELLYTYKSET TYÖKOHDE JA TURVALLISUUS KONEEET JA KALUSTO SUUNNITELMAT MATERIAALIT TYÖRYHMÄ OAMK/RAK/YSTAN 19 1

192 TEHTÄVÄN ALOITUSEDELLYTYKSET TYÖKOHDE JA MATERIAALIT JA KALUSTO EDELTÄVIEN TYÖVAIHEIDEN VALMIUS JA LAATU MATERIAALIT, TARVIKKEET KALUSTO JÄTEASTIAT OAMK/RAK/YSTAN 19 2

193 TEHTÄVÄN ALOITUSEDELLYTYKSET TURVALLISUUS HENKILÖKOHTAISET SUOJAIMET PUTOAMISSUOJAUS TELINE- JA NOSTURITARKASTUKSET OAMK/RAK/YSTAN 19 3

194 TEHTÄVÄN ALOITUSEDELLYTYKSET SUUNNITELMAT TYÖN VAATIMAT ERIKOISLUVAT TEHTÄVÄN LÄHTÖTIEDOT ALOITUSPALAVERI TYÖNTEKIJÖIDEN PEREHDYTTÄMINEN/ TYÖN OPASTUS OAMK/RAK/YSTAN 19 4

195 TEHTÄVÄN ALOITUSEDELLYTYKSET OLOSUHTEET KOSTEUS LÄMPÖ VALAISTUS OAMK/RAK/YSTAN 19 5

196 TEHTÄVÄN ALOITUSEDELLYTYKSET TYÖMAA JÄTEASTIAT TARVITTAVA KALUSTO NOSTO- JA SIIRTOREITIT VARASTOINTI SOSIAALITILAT OAMK/RAK/YSTAN 19 6

197 TEHTÄVÄN ALOITUSEDELLYTYKSET TYÖKOHDE JA TURVALLISUUS EDELTÄVIEN TYÖVAIHEIDEN VALMIUS JA LAATU MATERIAALIT, TARVIKKEET KALUSTO JÄTEASTIAT OAMK/RAK/YSTAN 19 7

198 ALOITUSPALAVERIN ASIALISTA NOUDATETTAVAT ASIAKIRJAT TYÖN LAAJUUS- ALKUTILA, SISÄLTÖ, LOPPUTILA AIKATAULU, VALITAVOITTEET JA LUOVUTUS LAATUVAATIMUKSIIN PEREHTYMINEN LAADUNVARMISTUSTOIMET- MALLITTYÖT, TARKISTUSLISTAT TYÖ- JA YMPÄRISTÖTURVALLISUUS TYÖKOHTEEN TARKISTAMINEN- VALMIUS JA VASTAANOTTO TARVITTAVAT MATERIAALIT JA KALUSTO LIITTYVIEN TÖIDEN YHTEENSOVITTAMINEN, YHTEISTÖ ONGELMIIN VARAUTUMINEN (POA) OAMK/RAK/YSTAN 19 8

199 MESTAN VASTAANOTTO VARMISTETAAN ALOITUSEDELLYTYKSIÄ KÄYDÄÄN LÄPI TYÖKOHTEITTAIN ARVIOIDAAN EDELLISTEN TYTÖVAIHEIDEN TILANNE ARVIOIDAAN ALOITUSKOHTEEN OLOSUHTEET TARKISTETAAN SIISTEYS JA TYÖTURVALLISUUSVAATIMUKSET TEHDÄÄN PÖYTÄKIRJA OAMK/RAK/YSTAN 19 9

200 MALLITYÖ TOTEUTTAJAT, TYÖNJOHTO, SUUNNITTELIJAT, RAKENNUTTAJA PAINOPISTE LOPPUTUOTTEEN LAADUSSA VERTAILUKOHTA OMALLE TARKISTUKSELLE VIRHEIDEN JA PUUTTEIDEN KORJAUS ONGELMIEN RATKAISU- HENGESSÄ OAMK/RAK/YSTAN 20 0

201 OMA TARKASTUS TYÖNTEKIJÄT TARKISTUSLISTAT, LAATURAPORTIT PAINOPISTE TOIMINNAN LAADUSSA JA VALMIIN RAKENTEEN LAADUSSA MALLITYÖ VERTAILUKOHTANA ONGELMIEN TUNNISTAMINEN JA RATKAISU OAMK/RAK/YSTAN 20 1

202 TARKASTUKSIA JA MITTAUKSIA BETONIPINTOJEN TASAISUUS JA SUORUUS RUNGON SIJAINTI JA MITTATARKISTUKSET BETONIN LAADUNTARKKAILU BETONIRAKENTEIDEN SUOJAETÄISYYSMITTAUKSET ERILAISET TARTUNTA- JA LIIMAUSKOKEET KOSTEUSMITTAUKSET ILMANVAIHDON MITTAUKSET MAALIKALVOJEN PAKSUUSMITTAUKSET LÄMPÖKUVAUKSET OAMK/RAK/YSTAN 20 2

203 TARKASTUKSIA JA MITTAUKSIA VARMISTETAAN YKSITYISKOHTAISTEN VAATIMUSTEN TÄYTTYMINEN OAMK/RAK/YSTAN 20 3

204 TARKISTUSLISTA ENNEN TYÖN ALOITUSTA: TYÖN AIKANA: TYÖN JÄLKEEN: OAMK/RAK/YSTAN 20 4

205 OHJAUSPALAVERIT AIKATAULUONGELMAT LIIAN ISO MATERIAALIHUKKA ILMENNEET TURVALLISUUSRISKIT VALMIIN TYÖN VAHINGOITTUMINEN TYÖN TOTEUTUKSEN VAIKEUS MATERIAALISIIRTOJEN VÄHENTÄMINEN OAMK/RAK/YSTAN 20 5

206 OHJAUSPALAVERIT ONGELMAT JA VIRHEET KORJATAAN ENNNEN SEURAAVAAN MESTAAN SIIRTYMISTÄ! OAMK/RAK/YSTAN 20 6

207 TEHTÄVÄN VALMISTUMINEN JA LUOVUTUS OMA TARKASTUS VIRHEIDEN JA PUUTTEIDEN KORJAUS SEURAAVAN TYÖVAIHEEN VAATIMUSTEN HUOMIOIMINEN VALMIIN TYÖN SUOJAUS JA JÄLKIHOITO LAADUN SÄILYMINEN KOHTEEN SIISTEYS OAMK/RAK/YSTAN 20 7

208 PALAUTEPALAVERI TEHTÄVÄN VALMISTUTTUA TOTEUTUKSEN LÄPIKÄYNTI JA ARVIOINTI- MOLEMMINPUOLINEN POSITIIVINEN JA NEGATIIVINEN PALAUTE TÄSMENNETÄÄN TTYÖOHJEITA, LUODAAN POHJAA TULEVALLE YHTEISTYÖLLE KEHITTYNEEN TOIMINTAVAN SIIRTO OAMK/RAK/YSTAN 20 8

209 RATU: Rakennustöiden laatu 2014, Rakennustieto Kankainen J, Junnonen J-M: Laatuajattelu ja rakennustyömaan laatutoiminnot, Rakennustieto Urakoitsijan sopimusasiat, rakennustieto Lecklin O: Laatu yrityksen menestystekijänä, Talentum 2006 OAMK/RAK/YSTAN 20 9

210 OAMK/RAK/YSTAN 21 0

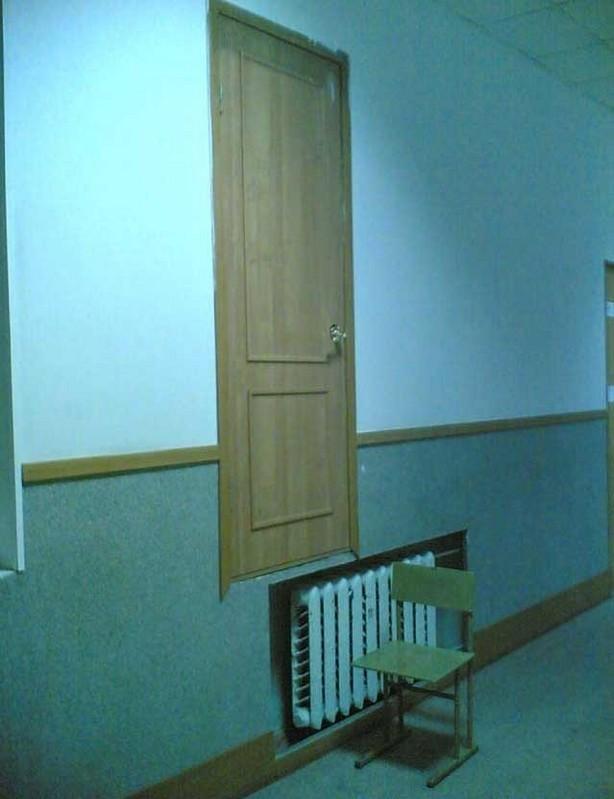

211 OAMK/RAK/YSTAN 21 1

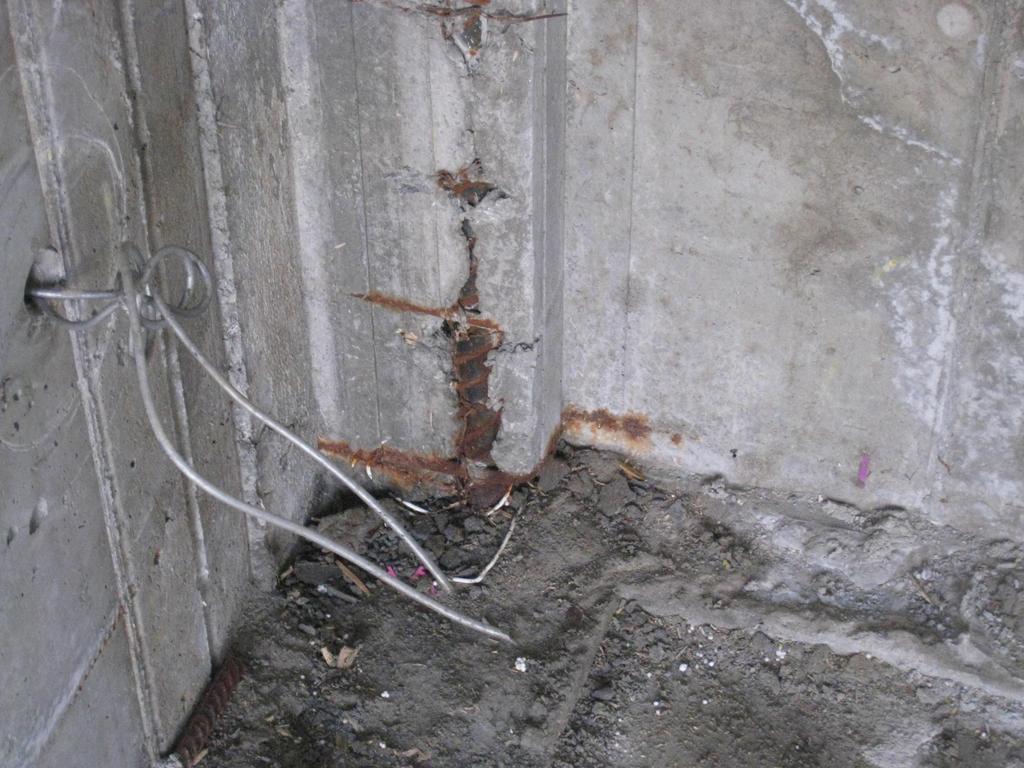

212 OAMK/RAK/YSTAN 21 2

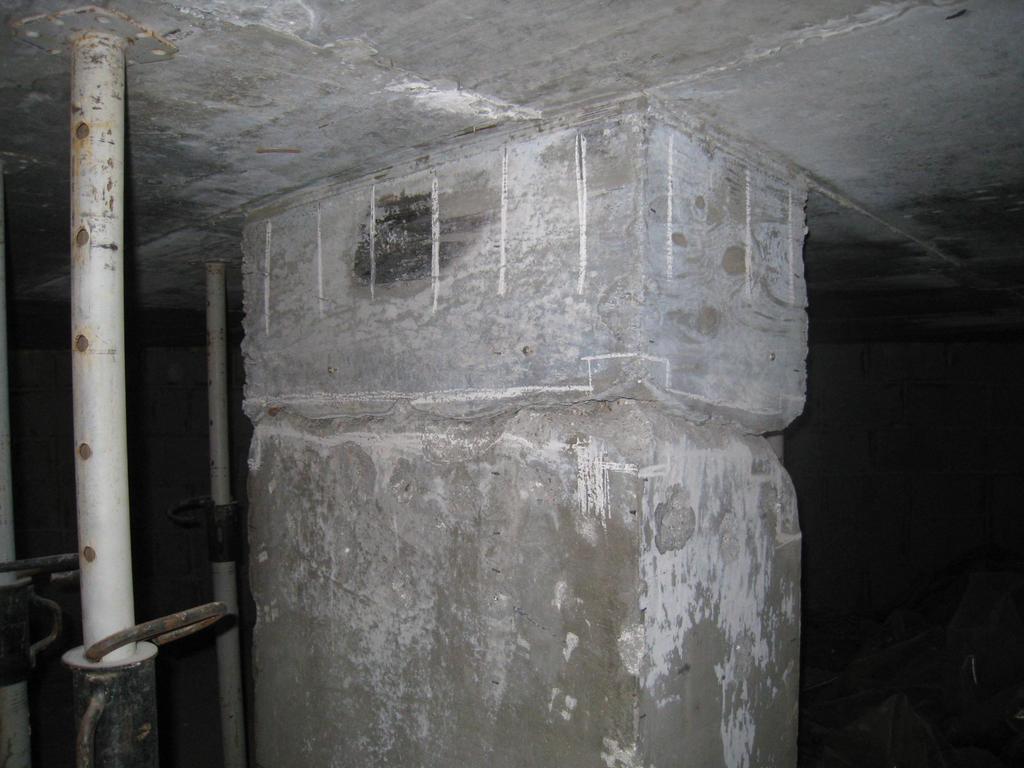

213 OAMK/RAK/YSTAN 21 3

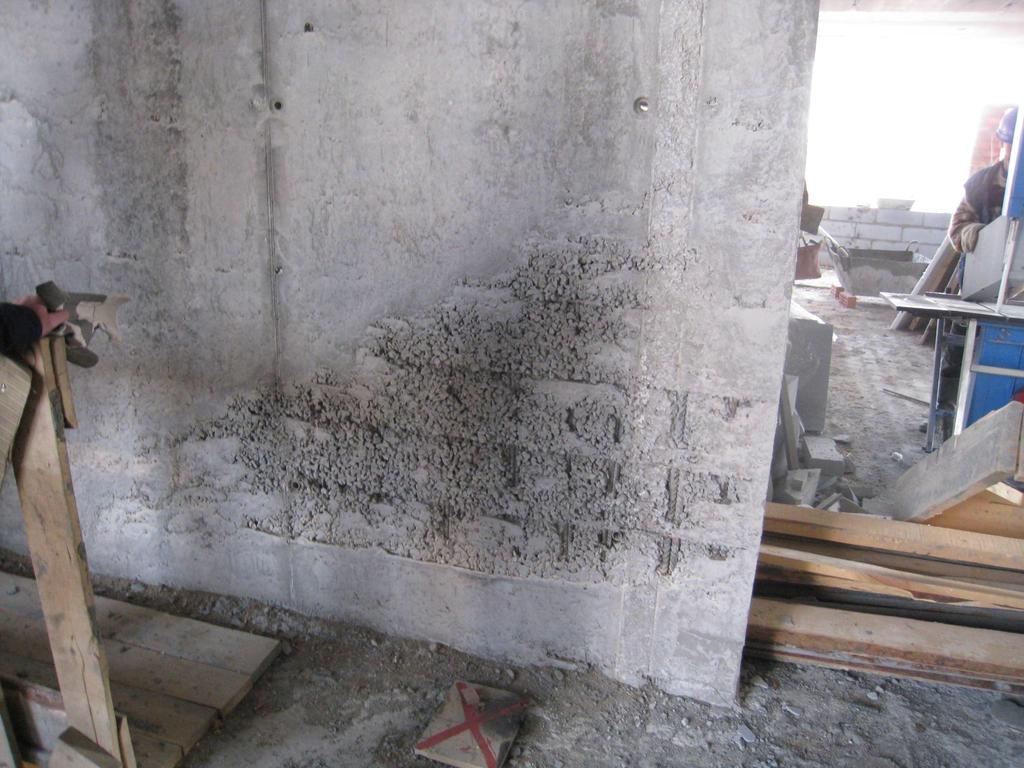

214 OAMK/RAK/YSTAN 21 4
