1 Käyttöohje Nr. 43- FIN Silppurilla varustettu noukinvaunu 5XL-R/GL 6XL-R/GL (valmistusnumerosta alkaen)

2 EY-vaatimustenmukaisuusilmoitus EU-direktiivin 98/37/EU mukaan Me Maschinenfabrik Bernard Krone GmbH ilmoitamme ainoana vastuullisena, että seuraavat tuotteet Mallit: Silppuavat noukinvaunut 5XL-R/GL, 6Xl-R/GL joita tämä vaatimuksenmukaisuusilmoitus koskee, vastaavat EU-direktiivin 98/37/EU, mukaisia turvallisuus- ja terveysvaatimuksia. Spelle, (Dr.-Ing. Josef Horstmann, Geschäftsleitung) (ppa. Dr.-Ing. Klaus Martensen, Leiter der Konstruktion und Entwicklung) (Wolfgang Ungruh, Leiter der Qualitätssicherung) Arvoisa asiakkaamme, Tässä on hankkimanne KRONE-koneen käyttöohje. Käyttöohje sisältää tärkeitä ohjeita koneen oikeasta ja turvallisesta käytöstä. Voit tilata uuden kirjan maahantuojalta, jos satut kadottamaan käyttöohjekirjan tai se likaantuu käyttökelvottomaksi. Ilmoita tilausta tehdessäsi koneesi valmistuskilven numerotiedot.

3 Johdanto Arvoisa asiakkaamme! Silppurilla varustettu Krone-noukinvaunu kuuluu laadukkaaseen KRONE-maatalouskonemallistoon. Kiitämme Teitä Krone-noukinvaunuja myyvää liikettä ja tehdasta kohtaan osoittamastanne luottamuksesta. Koneen luovutuksen yhteydessä myyjä on jo antanut joitakin ohjeita ja neuvoja koneen käytöstä, huollosta ja säädöistä. Nämä ensimmäiset neuvot eivät kuitenkaan voi korvata kunnollista tutustumista koneen eri toimintoihin ja tähän käyttöohjekirjaan. Tämä ohjekirja on rakenteeltaan sellainen, että se antaa ohjeen jokaiseen tarvittavaan asiaan käyttöönotosta säätöihin ja huollosta varastointiin. Jokaisessa osassa teksti ja viereinen kuva vastaavat toisiaan. Koneen asennus ja käyttöönotto on kuvattu työteknisessä järjestyksessä. Säilytä käyttöohjekirja niin, että se on aina koneen käyttäjän ulottuvilla. Käytä konetta käyttöohjekirjassa neuvotulla tavalla. Kiinnitä erityistä huomiota turvaohjeisiin. Noudata liikennesääntöjä yleisillä teillä liikkuessasi. Koneen rakennetta ei saa muuttaa eikä siihen ole luvallista asentaa ylimääräisiä lisälaitteita. Käyttöohjekirjassa esitetyt ohjeet, tiedot ja kuvat vastaavat julkaisuhetken viimeisintä tietotasoa. Tehtaan tuotekehitystyö on aktiivista ja jatkuvaa. Tehdas pidättää itselleen oikeuden tehdä tuotemuutoksia niistä ennalta ilmoittamatta ja ilman velvoitetta tehdä vastaavia muutoksia jo valmistettuihin koneisiin. Rehunkorjuuterveisin Maschinenfabrik Bernard Krone GmbH Spelle, Saksa Lue tämä ohjekirja mahdollisimman tarkoin ennen kuin aloitat koneen käytön ensimmäistä kertaa.

4 Johdanto

5 Sisällysluettelo Sisällysluettelo Yleistä... I -. Käyttötarkoitus...I -. Tuotetiedot...I - Turvallisuus... II -. Käyttöohjeen ohjeiden merkintä... II -. Ammattitaitoinen henkilökunta ja henkilökunnan koulutus... II -.3 Turvallisuusohjeiden laiminlyönnistä aiheutuvat vaarat... II -.4 Turvallinen työskentely... II -.5 Yleiset turvallisuusohjeet... II -.6 Hinattavat työkoneet... II -3.7 Nivelakselikäyttö... II -3.8 Hydraulijärjestelmä... II -3.9 Pyörät...II -4.0 Huolto... II -4. Muutostyöt ja varaosat... II -4. Suositusten mukainen käyttö...ii -4.3 Ohje- ja varoitustarrat... II -4.4 Ohjetarrojen sijainti koneessa...ii -0 3 Käyttö... III - 3. Yleistä... III - 3. Erityiset turvaohjeet... III Kiinnittäminen traktoriin... III Kytkennät... III Noukin... III Noukkimen voimansiirron ylikuormitussuoja... III Noukkimen takimmaiset tukipyörät (erikoisvaruste)... III Pyörivä karhonohjain... III Vastaterät... III Kuljetusajo...III Kääntyvä teliakselisto (erikoisvaruste)...iii Työn aloittaminen... III - 3. Vaunun irroitus traktorista... III -5 4 Ohjausyksikkö Komfort... IV - 4. Yleiskuvaus... IV - 4. Asennus... IV Ohjausyksikkö... IV Käyttövalmius... IV Käsikäyttö... IV Lastauskäytön peruskuva... IV Purkauskäytön peruskuva... IV Koneen painikkeet... IV Valikkotaso... IV Valikkotason haku... IV Päävalikko Asetukset... IV - 4

6 Sisällysluettelo Valikko - Lastausautomatiikka (valinnaisvaruste)... IV Valikko - Säilöntäaine (valinnaisvaruste)... IV Valikko -3 Akselin jousitus (valinnaisvaruste)... IV Valikko -4 Kontrasti... IV Valikko -5 Pohjakuljettimen nopeus... IV Päävalikko Laskurit... IV Valikko - Asiakaslaskuri... IV Valikko - Kokonaislaskuri... IV Päävalikko 4 Huolto... IV Valikko 4- Anturitesti käsin... IV Valikko 4-4 Käyttölaitteen testi käsin... IV Valikko 4-5 Anturi-/käyttölaitetesti akselin jousitus... IV Päävalikko 5 Info... IV Päävalikko 6 Asentaja... IV Hälytysilmoitus... IV Hälytysilmoitukset... IV Yleiset hälytykset... IV Loogiset hälytykset... IV Fysikaaliset hälytykset... IV Standard-hallintajärjestelmä... V - 5. Yleistä... V - 5. Erityisiä turvallisuusohjeita... V Sähkömagneettinen hallintalaite... V - 6 Hydrauliikka... VI - 6. Muista turvallisuus... VI Liitäntä paineen tunnistavaan hydrauliikkaan... VI - 6. Hydraulikytkennät... VI Käsikäyttö... VI Esimerkkejä käsikäytöstä... VI Hydraulilohko, vakio... VI Hydraulilohko, elektroninen hallintalaite... VI -5 7 Huoltotyöt... VII - 7. Erityiset turvallisuusohjeet... VII - 7. Yleistä tietoa... VII Rengastus... VII Vetoaisan silmukka... VII Anturien sijainti... VII Anturien säätö... VII Automaattinen pohjakuljettimen pysäytyksen säätö... VII Hydrauliikan huolto-ohjeet... VII Öljymäärän tarkastus ja öljynvaihto... VII Ketjunkiristys... VII Kaapimet... VII Teräsuojien varmistusrullien säätö... VII - 7. Voitelu... VII Jarrujärjestelmä... VII Työpäivän jälkeinen huolto... VII -7

7 Sisällysluettelo 7.5 Huolto- ja korjaustyöt kuormatilassa... VII -7 8 Talvivarastointi... VIII - 8. Erityisiä turvallisuusohjeita... VIII - 8. Yleistä... VIII - 9 Uuden käyttökauden alkaessa... IX - 9. Erityisiä turvallisuusohjeita... IX - 9. Yleistä... IX - 0 Häiriöt, syyt ja korjausehdotus... X - 0. Muista turvallisuus... X - 0. Yleisimmät ongelmatilanteet ja niiden selvittäminen... X - A Käyttöönotto... A - A. Vetoaisan korkeus ja vetoaisan silmukan säätö... A - A. Nivelakselin asennus... A - 4 A.3 Laitojen kiinnitys... A - 6 A Sähkökaavio... A - 8 3

8 4 Sisällysluettelo

9 Yleistä Yleistä. Käyttötarkoitus Silppuava noukinvaunu on suunniteltu korsirehun kokoamiseen karholta. Sulloja ja vastaterät mahdollistavat rehun silppuamisen teoreettiseen 40 mm:n pituuteen...4 Tyyppimerkintä. Tuotetiedot.. Yleistä Tämä käyttöohje on tarkoitettu seuraaville vaunumalleille: 5XL-R/GL ; 6XL-RGLvalmistusnumerosta alkaen. 6XL Valmistaja ja osoite Maschinenfabrik Bernard Krone GmbH Heinrich-Krone-Straße 0 D Spelle (Saksa) Puhelin: /935-0 Telefax: / info.ldm@krone.de..3 Hyväksyntä EY-vaatimustenmukaisuusilmoitus EU-direktiivin mukaan (kts kansilehden sisäsivu) Maschinenfabrik Bernard Krone GmbH Heinrich-Krone-Str. 0 D Spelle Tyyppi Runkonumero Valmistuvuosi Agrimarketin varaosapalvelun puh. n:o Made in Germany Merkitse uuden koneesi tiedot ylläoleville riveille. Siten se on aina saatavillasi. Konekilpi on virallinen, eikä sitä saa irroittaa, muuttaa tai peittää!..5 Kysely- ja tilaustiedot Ilmoita konetta koskevissa kyselyissä ja varaosia tilattaessa koneen tyyppikilpeen merkityt tiedot. Se estää erehdykset ja nopeuttaa palvelua Alkuperäisvaraosat ja valmistajan hyväksymät lisävarusteet takaavat turvallisen käytön. Muunlaisten osien käyttö voi vahinkotapauksessa aiheuttaa takuun raukeamisen. I -

10 Yleistä..6 Vaunun kytkeminen traktoriin Hydrauliikka, kts. sivu VI - 6,7 Elektroniikka ja sähkölaitteet, kts sivu A - 9,0..7 Määräysten mukainen käyttö Krone-noukinvaunut on tarkoitettu ainoastaan maatalouskäyttöön (määräystenmukainen käyttö). Kaikenlainen muu käyttö ei ole määräysten mukaista. Valmistaja ei vastaa määräysten vastaisen käytön aiheuttamista vahingoista, vastuussa tällaisesta käytöstä on vain käyttäjä. Määräysten mukaiseen käyttöön sisältyy myöskin valmistajan ilmoittamien käyttö-, huolto- ja kunnossapitoohjeiden noudattaminen. Kuormattava materiaali: Krone-noukinvaunut on suunniteltu korsirehujen kuten tuorerehun, heinän ja oljen noukintaan karholta. Muiden tuotteiden kerääminen on sallittua vain valmistajan luvalla. Perusedellytyksenä on, että vaunun noukin poimii materiaalin karholta syöttäen sen lavalle...8 Yleiset tekniset tiedot Silppuavan noukinvaunun kuormituksessa tulee ottaa huomioon tyyppikilvessä mainitut painorajoitukset. I -

11 Yleistä..9 Tekniset tiedot Tekniset tiedot 5XL-R/GL 6XL-R/GL Pituus mm Leveys mm Korkeus laidat ylhäällä mm 3990 Lisälaidat alas taitettuna mm 340 Lavan korkeus mm 540 Raideleveys mm 000 Renkaat 600/55-,5-PR 700/45-,5-PR Tilavuus (kuivaa materiaalia) (DIN 74) n. m Laukaisulaite kiinteän esteen varalta jokaisella terällä on erillinen laukaisin Vastaterien väli 0 terällä mm terällä mm 40 Noukinleveys (DIN 00) mm 800 Tehon tarve n. kw (hv) 05 (43) 8 (60) Kokonaispaino kg (3.000) Kuormausaika n. min Tyhjennysaika n. min 3 Maavara noukkimen alla kun hydraulinen vetoaisa on ylhäällä n. mm 750 Käyttöä varten tarvitaan yksi yksitoiminen hydr. lohko ja vapaa paluu tai yksi kaksitoiminen lohko kyllä Tiedot sitoumuksetta. Oikeus muutoksiin pidätetään. I - 3

12 I - 4 Yleistä

13 Turvallisuus Turvallisuus. Käyttöohjeen ohjeiden merkintä Tässä käyttöohjeessa on merkitty allaolevalla HUO- MIOMERKILLÄ on sellaiset kohdat, joihin käyttäjän tulee kiinnittää erityistä huomiota. DIN W9 huomiomerkki Yleiset toiminto-ohjeet on merkitty osoittavan sormen merkillä (alla): Koneeseen kiinnitettyjä ohjetarroja on ehdottomasti noudatettava, ja ne on pidettävä luettavassa kunnossa.. Ammattitaitoinen henkilökunta ja henkilökunnan koulutus Noukinvaunua saavat käyttää, huoltaa ja kunnossapitää/korjata vain henkilöt, joilla on riittävä asiantuntemus, ja jotka ovat tietoisia töihin liittyvistä vaaroista. Omistajan on tarkkaan määriteltävä vastuualueet, vastuut, ja hän myös vastaa henkilökunnan valvonnasta. Jos henkilökunnalla ei ole riittävää asiantuntemusta, on järjestettävä koulutus ja henkilökuntaa on opastettava töissä. Omistajan on lisäksi varmistuttava siitä, että koneenkäyttäjä on tutustunut käyttöohjeisiin ja myöskin ymmärtänyt niiden merkityksen. Korjaukset, joita ei ole selostettu käyttöohjeessa, on aina annettava valtuutetun asiantuntevan korjaamon tehtäväksi..3 Turvallisuusohjeiden laiminlyönnistä aiheutuvat vaarat Turvallisuusohjeiden laiminlyöminen voi aiheuttaa vaaratilanteita käyttäjälle, ympäristölle ja koneelle. Turvallisuusohjeiden laiminlyöminen voi johtaa takuun ja mahdollisten korvausvaatimusten raukeamiseen. Ohjeiden laiminlyönti saatta johtaa esim. seuraaviin tilanteisiin työturvallisuusohjeiden laiminlyönti saattaa johtaa henkilövahinkoihin koneen toiminta saattaa häiriintyä tai se voi rikkoutua korjaus- tai huoltotilanteessa työntekijä saattaa joutuaa vaaralle alttiiksi työntekijä saattaa altistua kemiallisten aineiden aiheuttamille vaaroille ympäristö saattaa saastua esim. vuotavan öljyn vuoksi.4 Turvallinen työskentely Ota huomioon ja noudata tässä käyttöohjeessa mainitut turvallisuusohjeet, voimassa olevat määräykset ja mahdolliset työpaikan sisäiset työ-, käyttö- ja turvallisuusmääräykset. Alan ammattiyhdistysten työsuojelu- ja tapaturmantorjuntamääräykset ovat sitovia. Koneen valmistajan turvallisuusmääräykset on otettava huomioon. II -

14 Turvallisuus Noudata noukinvaunua käyttäessäsi paikallisia työturvallisuus- ja liikennesääntöjä..5 Yleiset turvallisuusohjeet. Annettujen ohjeiden lisäksi kaikkia asiaan kuuluvia turvallisuusohjeita tulee noudattaa.. Koneessa olevat varoitus- ja ohjekilvet antavat tärkeää tietoa koneen turvallisesta käyttämisestä. Niiden noudattaminen on tärkeää oman turvallisuutesi vuoksi! 3. Ota huomioon ja noudata kaikkia Tieliikennelain ja -asetusten määräyksiä ajaessasi yleisellä tiellä. 4. Tutustu tarkoin koneen toimintaan ja säätöihin ennen kuin aloitat työskentelyn. Työn aikana tämä on liian myöhäistä! 5. Koneen käyttäjän tulee käyttää vain hyvin istuvia vaatteita. Roikkuvat liepeet saattavat tarttua johonkin liikkuvaan osaan kiinni. 6. Pidä kone aina puhtaana. Näin vähennät tulipalon vaaraa. 7. Ennen traktorin käynnistämistä varmista ettei ketään, erityisesti lapsia, ole koneen lähettyvillä. Hyvä näkyvyys on välttämätön! 8. Kukaan ei saa oleskella koneen päällä sitä tiellä kuljetettaessa tai sillä työskenneltäessä. 9. Kytke kone traktoriin tässä ohjekirjassa annettujen ohjeiden mukaisesti ja käyttäen hyväksi vain tähän tarkoitukseen suunniteltuja kiinnikkeitä. 0. Kytkiessäsi ja irroittaessasi konetta traktorista aseta seisontatuki asianomaiseen asentoon ja varmista, että kone on tukevasti sen varassa eikä pääse liikkeelle itsestään. Aseta pyörien eteen vierintäesteet.. Noudata erityistä varovaisuutta kytkiessäsi ja irroittaessasi konetta traktorista!. Traktorissa on tarpeen vaatiessa käytettävä lisäpainoja sopivissa kohdin. 3. Ota huomioon sallitut akselipainot, kokonaispainot sekä kuljetusmitat. 5. Kaikki konetta liikuttavat laitteet, kuten köydet, ketjut, tangot yms, on asetettava niin, että tahattomat liikkeet eivät voi niihin vaikuttaa koneen kuljetus- tai työasennossa. 6. Kuljettaessasi konetta yleisillä teillä asenna kone kaikilta osiltaan kuljetusasentoon ja noudata kuljetuksen aikana valmistajan siitä antamia ohjeita. 7. Älä koskaan ajon aikana poistu kuljettajan paikalta. 8. Sovita ajonopeus aina olosuhteiden mukaan. Vältä äkillisiä käännöksiä ajaessasi ylämäkeen, alamäkeen tai rinteen suuntaisesti. 9. Traktorin käyttäytymiseen kuljetuksen aikana, sen ohjautumiseen ja jarrujen toimintaan voivat vaikuttaa hinattavat tai nostolaitteessa olevat työkoneet ja lisäpainot. On siksi tärkeää, että aina on käytettävissä riittävä ohjautuvuus ja jarrutettavuus. 0. Ajaessasi mutkissa ota huomioon mahdolliset sivuylitykset sekä ulkokaarteen suuntaan vaikuttava keskipakoisvoima!. Käynnistä kone vasta kun kaikki suojalaitteet ovat asianmukaisesti paikoillaan.. Oleskelu koneen työalueella on kielletty. 3. Ole varovainen käännöksissä ja päisteissä, jotta ulkopuoliset eivät ole liian lähellä konetta. 4. Hydraulisia sylintereitä saa käyttää vain silloin kun ketään ei oleskele vaara-alueella. 5. Ole varovainen kaukosäätimiä käyttäessäsi. Koneen osien liikkuminen saattaa aiheuttaa puristumis- tai leikkautumisvaaran. 6. Laske työkone alas, pysäytä traktorin moottori ja ota virta-avain virtalukosta kun poistut traktorin ohjaamosta. 7. Oleskelu traktorin ja työkoneen välissä on kielletty ellei koneen liikkumista ole estetty pysäköintijarrua tai jarrukiiloja käyttäen. 4. Asenna paikalleen kaikki yleisillä teillä kuljetusta varten tarvittavat varusteet, kuten valot, heijastimet ja hitaan ajoneuvon kolmio. II -

15 Turvallisuus.6 Hinattavat työkoneet. Varmista, ettei työkone pääse liikkumaan itsestään.. Ota huomioon suurimmat sallitut kuormitukset traktorin vetokoukulle ja vetovarsille. 3. Ota huomioon tarvittavat liikevarat kytkiessäsi työkonetta traktorin nostolaitteisiin, vetokoukkuun tai maatalousvetolaitteeseen..7 Nivelakselikäyttö. Käytä vain valmistajan hyväksymää nivelakselia.. Suojusputket ja -suppilot sekä traktorin voa-suojus on aina oltava asennettuna paikalleen. Suojusten on oltava hyvässä kunnossa (myös työkoneen puoleisessa päässä). 3. Varmistaudu, että nivelakseli on oikean mittainen. Työasennossa putkien on mentävä riittävästi sisäkkäin. Lyhimmillään ollessaan akselin puolikkaat eivät saa pohjata ristikoihin. Lyhennä akselia ja suojuskuoria tarpeen mukaan. 4. Nivelakselin saa asentaa paikalleen vain traktorin voimanottoakselin ollessa kytkettynä pois päältä, moottorin ollessa pysäytettynä ja virta-avaimen ollessa poistettuna virtalukosta. 5. Mikäli nivelakselin vapaakytkin tai ylikuormituskytkin ei peity traktorin akselinsuojuksen alle, tämä kytkin tulee asentaa työkoneen puoleiseen päähän akselia. 6. Varmistaudu, että nivelakseli on oikein asennettu ja lukkiutunut kiinnitysuriinsa. 7. Kytke akselinsuojuksen lukitusketju siten, ettei suojus pääse pyörimään. 8. Ennen kuin kytket voimanoton päälle varmistu, että akselin pyörimisnopeus on valmistajan suositusten mukainen, ja että pyörimissuunta on oikein. 9. Ennen voimanoton kytkemistä päälle varmista, ettei ketään seiso vaara-alueella. 0. Älä koskaan kytke voimanottoakselia päälle moottorin ollessa pysähdyksissä.. Älä päästä ketään nivelakselin lähelle sen ollessa toiminnassa.. Kytke aina voimanotto pois päältä, kun sitä ei tarvita tai kun akselin ristinivelen kulma ylittää akselin valmistajan suositukset. 3. Varoitus! Koneen osat saattavat keskipakoisvoiman ansiosta pyörimistään vielä senkin jälkeen kun voimanotto on kytketty pois päältä. Älä koskaan koske liikkuviin osiin. Varmista, että kone on täysin pysähdyksissä ennen minkään työn aloittamista koneen parissa. 4. Ennen puhdistamista, voitelua, asennuksia tai säätöjä työkoneessa tai nivelakselissa, kytke voimanotto pois päältä, pysäytä moottori ja poista virta-avain virtalukosta. 5. Aseta irroitettu nivelakseli sille tarkoitettuun kiinnikkeeseen. 6. Aseta traktorin voimansiirtoakselin päähän suojaholkki kun olet irroittanut nivelakselin traktorista. 7. Koneeseen tulleet vauriot on korjattava heti ennen kuin työkonetta uudelleen käytetään..8 Hydraulijärjestelmä. Hydraulijärjestelmässä vallitsee korkea paine!. Yhdistäessäsi hydraulisylinteriä, hydraulimoottoria ja hydrauliletkuja keskenään varmista, että kytkentä tehdään oikein ja asianmukaisesti. 3. Kytkettäessä hydrauliletkua traktorin hydrauliikkaan hydraulijärjestelmä ei saa olla paineistettu koneen eikä traktorin puolella. 4. Merkitse traktorin ja työkoneen hydrauliliitokset niin, että virheelliset kytkennät vältetään. Mikäli letkut sekaantuvat keskenään, toiminta voi käynnistyä väärin päin. Onnettomuusvaara! 5. Tarkista hydrauliletkut säännöllisin välein ja uusi ne, jos ne ovat kuluneet tai vaurioituneet. Kaikkien uusittujen letkujen tulee olla laadultaan valmistajan hyväksymiä. 6. Etsiessäsi vuotoja käytä asiaankuuluvia suojaimia. Vammautumisvaara! 7. Hydrauliöljy, joka tulee kovalla paineella ulos, saattaa rikkoa ihon ja aiheuttaa vakavaa vauriota terveydelle. Vamman sattuessa ota heti yhteys lääkäriin, koska on olemassa vakava tulehdusvaara. 8. Ennen työskentelyä hydrauliikkalaitteiden kanssa päästä järjestelmä paineettomaksi ja pysäytä moottori. II - 3

16 Turvallisuus.9 Pyörät. Työskennellessäsi renkaiden parissa varmista, että työkone on tuettu kunnolla paikalleen esimerkiksi jarrukiiloilla. Irroittaessasi pyörää, tue kone ylös niin, ettei se pääse vahingossa putoamaan.. Pyörien ja renkaiden asennuksessa tulee käyttää tähän työhön tarkoitettuja työkaluja ja -välineitä. 3. Pyörien ja renkaiden korjauksen saa tehdä vain työn hallitseva, ammattitaitoinen henkilö, jolla on käytössään oikeat työkalut. 4. Tarkasta renkaiden ilmanpaine säännöllisesti! Pidä renkaissa tässä ohjekirjassa neuvottu paine..0 Huolto. Koneen huolto, säätö, puhdistus ja korjaus ovat sallittuja vain, kun kone on laskettu tukevalle alustalle, traktorin moottori sammutettu ja virtaavain poistettu virtalukosta.. Tarkista kaikkien pulttien ja muttereiden kireys säännöllisesti sekä kiristä ne tarvittaessa. 3. Tue kone kunnolla paikalleen ennenkuin aloitat huoltotöitä ylös nostetun koneen alla.. Muutostyöt ja varaosat Koneen rakennetta ei saa muuttaa ilman maahantuojan antamaa kirjallista suostumusta. Oman turvallisuutesi ja koneen moitteettoman toiminnan varmistat käyttämällä alkuperäisiä KRONE-huoltoja varaosia. Vain ne täyttävät valmistajan asettamat laatu- ja kestävyysnormit. Tarvikeosien käyttö saattaa olla vaarallista ja johtaa mm. takuun raukeamiseen.. Suositusten mukainen käyttö Noukinvaunu on tarkoitettu karholle niitetyn korsirehun noukintaan ja kuljetukseen. Muu käyttö on vastoin valmistajan suosituksia. Tekniset tiedot -taulukossa annettuja paino- ja tehoarvoja ei pidä ylittää..3 Ohje- ja varoitustarrat Koneeseen on kiinitetty turva- ja ohjetarroja. Pidä ne puhtaana ja noudata niissä annettuja viestejä. Vaihda tarrat uusiin mikäli ne kuluvat tai irtoavat. Tilausohjeet seuraavilla sivuilla. 4. Vaihdettaessa leikkuulaitteen osia sekä osia, joissa on teräviä reunoja, käytä oikeita työkaluja sekä asianmukaisia suojavaatteita sekä -käsineitä. 5. Hävitä jäteöljy ja -rasva sekä käytetyt suodattimet annettujen ohjeiden mukaisesti ympäristöä saastuttamatta. 6. Ennen sähkölaitteiden korjaamista virran syöttö näihin on ehdottomasti katkaistava. 7. Tarkasta suojusten ja ohjainten kunto säännöllisesti. Vaihda kuluneet osat ajoissa. 8. Irroita traktorin ja/tai työkoneen akun kaapelit ennen sähköhitsaukseen ryhtymistä. 9. Käytä vain valmistajan vaatimukset täyttäviä alkuperäisvaraosia. 0. Käytä paineakun (jos koneessa sellainen on) täyttöön vain typpikaasua. Muut kaasut saattavat aiheuttaa räjähdysvaaran. II - 4

17 Turvallisuus II - 5

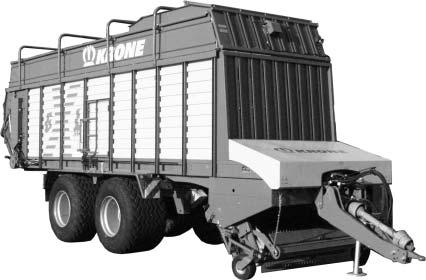

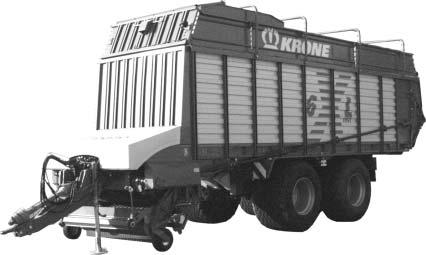

18 Turvallisuus Varoitustarrojen sijainti koneessa Koneen oikea sivu XL Koneen vasen sivu XL000 II - 6

19 Turvallisuus Lue käyttöohjeet ennen koneen käyttöönottoa ja noudata ohjeita. Til. n:o (x) Älä ylitä ohjeen mukaisia voimanoton kierroslukua. Suurin sallittu paine on 00 bar. Til n:o (x) MAX.000/ min MAX. 00 bar 3 4 Pysäytä moottori ja kytke voimanotto vapaalle ennenkuin yrität puhdistaa tukkeutunutta noukinta. Älä seiso ylösnostetun takaluukun alla. Sulje sylinterin turvahana ennenkuin menet takaluukun alle. Til. n:o (x) Til n:o (x) 5 6 Älä mene lavalle ennenkuin olet kytkenyt voimanoton vapaalle, pysäyttänyt traktorin moottorin ja ottanut virtaavaimen virtalukosta Älä mene noukinvaunun ja seinän väliin. Puristumisvaara! Til n:o (x) Til n:o (x) 7 8 Älä koske koneen liikkuviin osiin ennenkuin ne ovat kokonaan pysähtyneet. Puristumisvaara! Til n:o (4x) Paineakussa on korkean paineenalaista öljyä ja kaasua. Anna ammattimiehen suorittaa huoltotyö. Noudata huoltokirjan ohjeita. (Koskee aisan hydr. jousituksella varustettua mallia). Til. n:o (x)(vain vetoaisan hydr. jousituksen kanssa) (x)(vain pakko-ohjauksen kanssa) II - 7

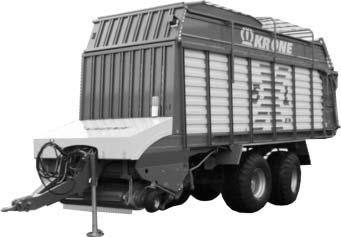

20 Turvallisuus Koneen oikea sivu XL Koneen vasen sivu XL000 II - 8

21 Turvallisuus 9 Sammuta traktorin moottori ja pönkitä perälevy, ennen kuin menet kohotetun perälevyn alle. Til n:o (x) II - 9

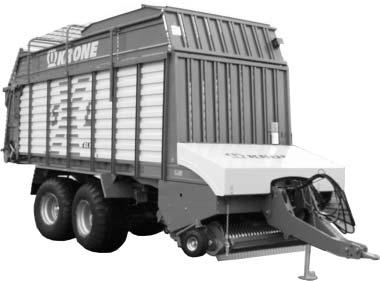

22 Turvallisuus.4 Ohjetarrojen sijainti koneessa Koneen oikea sivu 9 0 5XL0000 Koneen vasen sivu XL0000 II - 0

23 00h 00h bei Hitch + Kugel 0h 50h 50h 0h 50h 50h 50h bei Lenkachse 50h 50h bei Lenkachse 50h bei hydr. Federung 00h 00h KDW090 50h 50h 50h 50h Turvallisuus Ohjetarroissa on koneen käyttöön liittyviä ohjeita. Tutustu niiden sanomaan ja noudata niitä. Pidä tarrat luettavassa kunnossa. Anhänger ist mit einer Zugöse DIN 06 ausgerüstet. Er darf nur an Zugmaschinen mit einer dafür geeigneten Anhänge- kupplung angekuppelt werden (x) (lisävaruste) (x) 5 km (x) 40 km 3 Vaunun saa kytkeä vain (x) 65 km DIN 09 mukaiseen vetokoukkuun (x) Kiristä uuden vaunun pyöränpultit kahden tunnin ajon jälkeen (x) 5 Katso rengaskokotaulukkoa (x) (x) Käytä paineilmakäyttöisiä työkaluja. Ein Aus (x) (x) Vakiomalli (x) Elektroninen kaukosäädin (x) II -

24 II - Turvallisuus

25 Käyttö 3 Käyttö 3. Yleistä Kuljetustilantarpeen pienentämiseksi jotkut noukinvaunun osat on irroitettu kuljetuksen ajaksi. Kokoa vaunu ja sovita vetoaisa ja nivelakseli oman traktorisi edellyttämällä tavalla, kts "Liite" ohjekirjan lopussa. Aisan korkeus, Liite sivu A - Nivelakseli, Liite sivu A - 5 Hydrauliikka, kts sivut VI - ja VI - 3. Erityiset turvaohjeet Yleisten turvaohjeiden lisäksi silppuavan noukinvaunun käytössä tulee ottaa huomioon myös tässä oppaassa mainitut erityiset turvaohjeet Kytke vaunun voimansiirto pois päältä, pysäytä traktorin moottori, kytke pysäköintijarru päälle ja ota virta-avain virtalukosta ennenkuin tarkastat, huollat tai korjaat vaunua. Pysy turvallisen välimatkan päässä koneen liikkuvista osista. Varo erityisesti noukinta ja syöttölaitteen osia. Kytke voimansiirto vapaalle ja pysäytä moottori ennenkuin ryhdyt puhdistamaan mahdollisesti tukkeutunutta syöttölaitteistoa. Älä koskaan oleskele takaluukun avautumisalueella. Kytke voimansiirto vapaalle ja pysäytä moottori ennenkuin ryhdyt puhdistamaan lavaa tai pohjaketjua. Irroita myös kaukosäätimen virtajohto ennen työhön ryhtymistä. Vaaratilanteessa noukinvaunu on pysäytettävä ja voimansiirto on välittömästi kytkettävä pois päältä Henkilöiden kuljettaminen vaunun lavalla ei olle luvallista. III -

26 Käyttö 3.3 Kiinnittäminen traktoriin Varmistaudu, että ulkopuoliset ovat turvallisen välimatkan päässä koneesta. Silppuava noukinvaunu kiinnitetään traktoriin kuten käyttöohjekirjan liitteessä A on selvitetty Vetosilmukan kytkeminen traktoriin Kytke vetosilmukka traktorin vetokoukkuun seuraavalla tavalla:: Kytke hydrauliletkut ja virtajohdot traktorin ko. liittimiin kuten kappaleissa 3.4. ja 3.4. on selvitetty. Säädä niveltyvän vetoaisan korkeus (mikäli tarpeen) ohjaamossa olevan kaukosäätölaitteen avulla. Peruuta traktorilla niin, että voit ottaa vetosilmukan hydrauliseen vetokoukkuun. Nosta niveltyvää vetoaisaa hydraulisesti, jotta paino tukijalalta poistuu. Nosta tukijalka () ylös ja lukitse se. KLW083 Kytke noukinvaunu riittävän suureen ja tehokkaaseen traktoriin. Muista annetut painosuositukset. Vetosilmukka on mitoitettu DIN 06 - normin mukaan. Paalaimen saa kytkeä vain traktoreihin, joissa on tähän sopiva vetolaite (vain paineilmajarru-malli). Kiinnityskorkeus - katso sivu A-. Varmistaudu, että traktorin ja vaunun väliset yhdysjohdot ja -letkut eivät ota kiinni koneen liikkuviin osiin, traktorin pyöriin tms. III -

27 Käyttö 3.4 Kytkennät 3.4. Hydraulikytkennät Hydrauliletkuja kytkettäessä on varmistauduttava, että sekä traktorin että vaunun hydrauliikka on paineeton. 3 Pujota hydrauliletkut vaunun aisan letkunkannattimen läpi. Avaa pikaliittimien suojatulpat. Puhdista pikaliittimien päät. Paina pikaliittimet paikalleen. Paineletku (8), paluuletku (7). 4 Vaunu voidaan kytkeä traktoriin, jossa on yksi kaksitoiminen hydrauliventtiili ja vapaa paluu tai yksi yksitoiminen hydrauyliventtiili ja vapaa paluu Letkuissa oln värikoodit kytkennän helpottamiseksi. Suljetulla, paineen tunnistavalla hydrauliikalla varustettua traktoria käytettäessä hydrauliikan säätöruuvi kierrettävä kiinni, kts kappale KDW Hallintalaitteen (kaukosäätimen) sähkökytkentä Kytke kaukosäätimen yhdyskaapeli traktorin perävaunulle tarkoitettuun pistorasiaan (3) Kytke virtajohto (4) 3-napaiseen pistorasiaan Varmistaudu, että johdot eivät ota kiinni traktorin pyöriin tai muihin liikkuviin osiin. Yhdysjohto pistorasioineen on saatavana varaosana ellei traktorissa ole sopivaa kytkentäpistettä. (Varaosa n:o: ) III - 3

28 Käyttö Komfort -ohjauksen liitäntä (katso luku 4.) 3 LL40004 Varmistaudu, että paalaimen ja kaukosäätimen kaapeli ja virtajohto eivät ota kiinni traktorin liikkuviin osiin (pyörät, nivelakseli) Paineilmajarrujen kytkentä (lisävaruste) Kytke värikoodatut ilmaletkut traktorin vastaaviin pikaliittimiin. Kiinnitä ensin keltainen liitin ja lopuksi punainen liitin. Irroitus tapahtuu päinvastaisessa järjestyksessä. BPA0300 III - 4

29 Käyttö Hydrauliset jarrut (lisävaruste) Erikoistilauksesta vaunu voidaan toimittaa hydraulisin jarruin varustettuna. Tällöin jarruja hallitaan traktorin hydrauliikalla. Varmistaudu, että traktorissa on tähän sopivat hydrauliventtiilit ja kytke hydrauliletkut ao. tavalla Nivelakseli Kiinnitä nivelakseli traktorin voimanottoakselin päähän. Noudata nivelakselin mukana tulleita käyttöohjeita. Kytke akselin suojuskuoren turvaketjut () asianmukaisella tavalla johonkin traktorin kiinteään osaan. Ylikuormituskytkin asennetaan työkoneen puoleiseen päähän. Katso kappaletta A - Käyttöönotto kirjan lopussa KR Hydraulikytkentä kääntyvän akseliston lukitusta varten (erikoisvaruste) Kytke erillinen hydrauliletku ohjausakselin (gelbe Schutzkappe) lukitussylinteriltä traktorin hydrauliikan yksitoimiseen lohkoon. Noudata traktorin valmistajan antamia traktorin hydraulisten hallintalaitteiden rinnakkaiskäyttöä koskevia ohjeita! Vaunun ohjaavan akselin lukitussylinterin kytkentä on järjestettävä ensisijaisesti tai samanarvoisesti suhteessa kuormaus-/noukinvaunun muuhun hydrauliikkaan! 3.4.7Vetoaisan jousitus (erikoisvaruste) Vetoaisan jousituksesta huolehtii paineastia, joka tasaa vetoaisan sylinterin painehuippuja. Vetoaisan sylinterien on oltava n. 0 mm ulkona, jotta vetoaisan jousitus toimii luotettavasti. III - 5

30 Käyttö 3.5 Noukin 3.5. Muista turvallisuus! Kaikille huolto-, asennus-, korjaus- ja säätötöille pätevät seuraavat ohjeet: Kytke vaunun voimansiirto pois päältä. Pysäytä traktorin moottori ja ota virta-avain virtalukosta. Kytke kaukosäätimen virta pois päältä. Kytke pysäköintijarru päälle. Varmistaudu, että traktori ja vaunu pysyvät paikallaan. Laske noukin ala-asentoon. Varmista noukkimen ylhäällä pysyminen esim. riittävän tukevilla lankuilla mikäli joudut menemäään ylösnostetun noukkimen alle Perussäätö Säädä noukin niin, että piikit eivät pyöriessään osu vaunun runkoon. Tarkasta, että noukin poimii karhon tarkasti. Säädä se kuitenkin niin ylös kuin mahdollista, jotta piikit eivät keräisi multaa rehun joukkoon. Säätö Hallintakahva () lukkiutuu säätökaaren loveen (). Työnnä kahvaa eteenpäin - noukin nousee Vedä kahvaa taaksepäin - noukin laskee Tarvittaessa käytä ylempää reikää (5) Noukkimen voimansiirron ylikuormitussuoja 4 6XL00007 Ketjun suojuksen (4) takana on käyttöketjupyörä ja ylikuormituskytkin Noukkimen takimmaiset tukipyörät (erikoisvaruste) Pehmeitä peltoja varten noukin on varustettavissa traktorin jälkien ulkopuolella kulkevilla takimmaisilla lisätukipyörillä. Tasaisella pinnalla noukkimen ollessa alaslaskettuna on takimmaiset tukipyörät säädettävä sellaiselle korkeudelle, että ne ovat sivutukipyöriin nähden samalla korkeudella tai hieman korkeammalla siten, että pääpaine tulee sivutukipyörille. Tukipyörien säätö suoritetaan vasemmalla ja oikealla puolen olevilla rei itetyillä tangoilla (3). Noukinkorkeutta säädetään keskussäätövivulla () 3.6 Pyörivä karhonohjain Karhonohjain toimii myös suojana estäen koskemisen noukinpiikkeihin. Älä käytä konetta ilman karhonohjainta. Erittäin paksua karhoa noukittaesssa karhonohjainta () on nostettava ylemmäs. Säädä kannatusketjuja () tarpeen mukaan. XXL0000 III - 6

31 Käyttö 3.7 Vastaterät 3.7. Muista turvallisuus Kaikille huolto-, asennus-, korjaus- ja säätötöille pätevät seuraavat ohjeet: Kytke vaunun voimansiirto pois päältä. Pysäytä traktorin moottori ja ota virta-avain virtalukosta. Kytke kaukosäätimen virta pois päältä. Kytke pysäköintijarru päälle. Varo sullojaa ja vastateriä. Niiden terävät reunat saattavat aiheuttaa tapaturman. Käytä kunnollisia suojakäsineitä. Terien vaihto tehdään alakautta. Varmistaudu, että traktori ja vaunu pysyvät paikallaan Yleistä Noukinvaunussa on 39 kpl laukaisulaitteella varustettua vastaterää. Käytössä olevien terien määrää voidaan säätää. Samanaikaisesti käytössä voi olla 0, 9, 0, tai 39 terää. Vastaterät ovat yhdessä rivissä. Lyhin teoreettinen silpun pituus on 40 mm. Silpun pituutta säädetään vastaterien lukumäärää muuttamalla, kts taulukko. KDW0003 Vastaterien väli Vastaterien määrä Vastaterät Ryhmä edessä () Ryhmä takana () - 0 pois päältä pois päältä ~ 80 mm 9 päällä pois päältä ~ 80 mm 0 pois päältä päällä ~ 40 mm 39 päällä päällä Terät voidaan kääntää hydraulisesti päälle/pois päältä. Täten mahdollinen terien tukkeutuminen voidaan selvittää vaivattomasti ohjaamosta poistumatta. III - 7

32 Käyttö Silpun pituuden säätö Säätö tehdään vaunun vasemmalta puolen. Vastaterien poiskytkentä Laske vastaterät alas (katso luku 4 sivu IV-7) Kytke virta pois päältä sekä virtalukosta että kaukosäätölaitteesta. Nyt voit muuttaa vastaterien määrää. KDW0003 Silpunpituuden säätö Laske vastateräyksikkö alas. Samanaikaisesti teriä voi olla käytössä 0, 9, 0 tai 39 kpl. Käännä monitoimityökalulla (4) vastaterät haluamaasi asentoon, jolloin silpun pituus muuttuu vastaavasti. (EIN = päällä, AUS = pois päältä). Aseta monitoimityökalu takaisin kuljetustelineeseensä Kytke virta päälle Aseta terät jälleen työasentoon Terien vaihto Nosta vetoaisa mahdollisimman ylös, jotta pääset teriin käsiksi. Laske tukijalka alas. KDW054 Laske vastaterät aivan alas. Vastaterät lukitaan hydraulisesti vastetta vasten ajamalla ne sisään.(katso luku 4 sivu IV-7) Kytke virta pois päältä kaukosäätölaitteesta ja traktorista. Ota virta-avain virtalukosta! Löysää terien (5) laukaisulaitteen vipu (6) terien irroittamista varten. Käännä monitoimityökalulla (4) akselia niin, että nokat (,) ovat alaspäin. Tämän jälkeen voit irrottaa vastaterät. Teriä poistettaessa/asennettaessa on käytettävä suojakäsineitä! III - 8

33 Käyttö Terän teroitus Terien () terävyys on tarkastettava päivittäin. Teroitusta varten terät on irroitettava. Teroitus tehdään leikkaavan reunan takasivulta (). Rihlattua puolta ei saa koskaan teroittaa. Varmista terottaessasi, että terän tyven alueella (3) ei ole halkeamia. Teroitukseen suositellaan KRONEhiomalaitetta. Teroitukseen suositellaan KRONEhiomalaitetta. Tilausnumero Terän kiinnitys Terä asennetaan paikalleen päinvastaisessa järjestyksessä Muista turvallisuus: Varmistaudu, että terät ovat oikein kiinnitetyt ja että laukaisulaite toimii. Puhdista alueen (3) terät niihin mahdollisesti tarttuneesta liasta. Tarkista, että varmistusrullat () ovat turvavipua kiristettäessä helposti käännettävissä monitoimiavaimen tai muiden soveltuvien työkalujen (4) avulla. 3 KDW0545 Näin varmistetaan että kytkentä monitoimiavaimella (4) onnistuu ilman suurta tehonkulutusta että teräsuojien toimintaherkkyys pysyy asianmukaisena (ks. luku 7.0 Teräsuojien varmistusrullien säätö) 5 4 Tarkasta ennen terien työasentoon kääntöä, että kaikki terät ovat suorassa. KDW0544 III - 9

34 Käyttö Terien kääntö työasentoon Vastaterät lukitaan hydraulisesti vastetta vasten ajamalla ne sisään. KDW0003 III - 0

35 Käyttö 3.8 Kuljetusajo Älä aja liian lujaa. Huippunopeus on merkitty tyyppikilpeen. Henkilöiden tai eläinten kuljettaminen vaunusasa ei ole sallittua. Tarkasta, että vaunu on liikenneturvallinen. Kiinnitä huomiota erityisesti valoihin ja heijastimiin. Varmistaudu, että takalaita on kiinni. Nosta noukin ylös ja laske vetoaisa alas. Varmistaudu, että näkyvyys traktorista on esteetön ja että peilit ovat oikein suunnatut. Ajettaessa kuormatulla vaunulla yli 30 km/h nopeudella suositellaan, että kääntyvä akselisto (lisävaruste) lukitaan, mikä edesauttaa vaunun vakaata kulkua maantieajossa. 3.9 Kääntyvä teliakselisto (erikoisvaruste) Ennen peruutusta on taka-akselin kääntyvät pyörät suoristettava pitämällä painetta lukitussylinterissä niin kauan, että kääntyvät pyörät tulevat suoraan asentoon. Tällöin voi olla tarpeen ajaa lyhyen matkaa eteen- tai taaksepäin. Peruutettaessa pyörien ohjaushydrauliikka pidetään paineistettuna. Eteenpäin ajettaessa pyörien ohjauksen hallintaventtiili asetetaan lasku -asentoon, jolloin pyörät pääsevät kääntymään kaarteessa. Kääntyvä akselisto on lukittava eteenpäin ajon ajaksi seuraavissa tilanteissa: a) kun kiinteän akselin sivuttaispito ei enää riitä, esim. rinteissä irtonaisella maalla ensimmäisen akselin menettäessä otteensa maahan vetoaisaa nostettaessa laakasiilojen yli ajettaessa ajettaessa tiellä yli 30 km/h nopeudella Pyörät kääntyvät suoraan ja lukkiutuvat kun lukitussylinteriä paineistetaan riittävän kauan. Eteenpäin ajettaessa paine jätetään hydrauliikkaan kun akseli halutaan pitää lukittuna. Hallintalaitteen merkkivalo ilmaisee milloin ohjaussylinteri on paineistettu, jolloin ohjaava akselisto on lukittu. III -

36 Käyttö 3.0 Työn aloittaminen 3.0. Kuormauksen esivalmistelu Käännä haluamaasi silpunpituutta vastaava määrä vastateriä päälle (III - 7/8) Säädä noukkimen työkorkeus (III - 6) Pyörivä karhonohjain (III - 6) Karhon tulisi olla tasainen ja ilmava Kuormausmenetelmä Yleisesti kuorman teosta Älä purista kuormaa liikaa. Käynnistä kuljetin riittävän ajoissa tai kuormausautomatiikkaa käyttäessäsi säädä viive lyhyeksi (ks. luku 4.7.3). Vältä noukkimen ja sullojan ylikuormittamista. Kytke voimansiirto päälle ajoissa. Käytä tarvittaessa kuormausautomatiikan "feucht" (=kostea) -asentoa. a) 3.0..Sähkömagneettinen hallintalaite Kuormaus aloitetaan seuraavasti: Laske noukin alas Säädä traktorin hydrauliikka kellunta-asentoon, jotta noukin voi seurata pellon pinnan muotoja Käynnistä pohjakuljetin hetkeksi kun kuorma lavan etuosassa on n. 3/4 korkea. Näin saat tiiviimmän kuorman kun rehumassa ei kaadu pitkin lavaa. Käynnistä pohjakuljetin Kytke hydraulipaine päälle Aseta hydrauliikka kellunta-asentoon tai alas-asentoon Kytke pohjakuljetin pois päältä III -

37 Käyttö b) Elektroninen hallintalaite ilman kuormausautomatiikkaa Kytke vaunun käyttöhydrauliikka päälle siirtämällä hydraulivipu pito-asentoon Laske noukin alas. Pidä noukkimen hydrauliventtiili kellunta-asennossa, jolloin noukin seuraa maanpinnan muotoja. Käynnistä voimansiirto (nivelakseli) ja aloita kuormaus. Käynnistä pohjakuljetin hetkeksi kun kuorma lavan etuosassa on n. 3/4 korkea. Näin saat tiiviimmän kuorman kun rehumassa ei kaadu pitkin lavaa. Lastattaessa edelleen kytke pohjakuljetin päälle, kun lastauskorkeus on saavutettu tai jos painavassa lastaustavarassa lastauskoneiston käynti muuttuu rauhattomaksi. c) Kuormausautomatiikalla varustettu pohjakuljetin Kytke vaunun käyttöhydrauliikka päälle siirtämällä hydraulivipu pito-asentoon Laske noukin alas. Pidä noukkimen hydrauliventtiili kellunta-asennossa, jolloin noukin seuraa maanpinnan muotoja. Kytke kuormausautomatiikka päälle (viive säädetään kuormattavan materiaalin mukaan (ks. luku 4.7.3). Kuiva = pitkä viive Kostea = lyhyt viive Käynnistä voimansiirto (nivelakseli) ja aloita kuormaus. Käynnistä pohjakuljetin hetkeksi kun kuorma lavan etuosassa on n. 3/4 korkea. Näin saat tiiviimmän kuorman kun rehumassa ei kaadu pitkin lavaa. Automatiikka kytkee pohjaketjun voimansiirron päälle ja siirtää kuormaa hieman taaksepäin kun kuorma on täyskorkea. Näin kuorma siirtyy asteittain taaksepäin kunnes lava on täysi takalautaan saakka, jolloin summeri antaa lyhyen äänimerkin. III - 3

38 Käyttö Kuormauksen lopetus Kostea rehu on painavaa. Älä tee liian suurta kuormaa. Tyyppikilvessä mainittua kokonaispainoa ei saa ylittää. Lopeta kuormaus kun a) vakiomallissa : pohjakuljettimen vihreä merkkivalo ei enää pala (pohjakuljettimen voimansiirron ollessa päällä. b) elektronisella hallintalaitteella varustetussa mallissa näyttöruutuun ilmestyy "Full" -teksti summeri antaa lyhyen äänimerkin Tee seuraavat toimenpiteet kun vaunu on täynnä: anna syöttölaitteen pyöriä jonkin aikaa nosta noukin ylös. kytke voimansiirto (nivelakseli) pois päältä kytke hallintalaitteen virta pois päältä kytke hydrauliikka pois päältä Kuorman purkamisen valmistelu Kytke hydrauliikka päälle. kytke hallintalaitteen virta päälle Ladeautomatik muß auf "Aus" geschaltet sein. Ennen laakasiilon tai auman yli ajamista Vaara-alueella ei saa olla ketään. Nosta vetoaisaa ylemmäs tarpeen mukaan. Kääntyvän akseliston (erikoisvaruste) on laakasiilon yli ajon aikana oltava lukittuna. Tätä varten ennen yliajoa hydraulisylinteriä paineistetaan niin kauan, kunnes kääntyvät pyörät ovat suorassa. Tällöin saattaa olla tarpeen ajaa lyhyen matkaa eteentai taaksepäin. Yliajon aikana hydrauliikan tulee olla paineistetussa tilassa Tyhjennys Varmistaudu, että kukaan ei ole vaunun takana kun avaat takaluukun. Avaa takaluukku Kytke pohjakuljettimen voimansiirto päälle ja tyhjennä lava. Aja tyhjennyksen edetessä hieman eteenpäin, jotta lava pääsee tyhjenemään esteettä. III - 4

39 Käyttö Tyhjennyksen jälkeen Kytke pohjakuljettimen voimansiirto pois päältä Sulje takaluukku Laakasiilon tai auman yliajon jälkeen Laske vetoaisa alas normaaliasentoon. 3.Vaunun irroitus traktorista Varmistaudu, että ulkopuoliset ovat turvallisen välimatkan päässä koneesta. 8 Silppuava noukinvaunu ei saa olla kuormaa, kun se irrotetaan traktorista. 3 Silppuava noukinvaunu irrotetaan traktorista seuraavalla tavalla: Nosta niveltyvää vetoaisaa hieman kaukosäätölaitteen avulla. Laske tukijalka () alas ja varmista se tapilla (7) Tapin (7) kytkentä helpottuu kun olet kiertänyt ulomman ja sisemmän putken säätömuttereita (8) niin, että ko. reiät ovat tarkalleen kohdakkain. Laske niveltyvää vetoaisaa niin, että aisan paino lepää tukijalalla. Laske paine pois hydrauliikasta. Irroita hydrauliletkut (5 ja 6) traktorista Irroita paineletkut (3 ja 4) traktorista. 7 Aseta hydrauliletkut vetoaisassa oleviin kiinnikkeisiinsä. Aseta pikaliittimien suojukset paikalleen, jotta lika ei pääsisi liittimiin. KLW0830 Irroita sähköliitännät. III - 5

40 Käyttö Kytke pysäköintijarru päälle tai aseta pyörien eteen vierintäesteet. KDW030 III - 6

41 4 Ohjausyksikkö Komfort Ohjausyksikkö Komfort 4. Yleiskuvaus Koneen elektroniikkavarustuksen olennaiset osat ovat tietokone (), hydraulisen akselijousituksen elektroniikka () (valinnaisvarusteena), hallintalaite (3) sekä ohjaus- ja toimintaelementit. Työtietokone () ja hydraulisen akselin jousituksen elektroniikka () sijaitsevat edessä vasemmalla koneessa etumaisen pellin alla. Niillä on seuraavat toiminnot: lastaus- ja purkausvaiheen ohjaus kuormalaskuri koneeseen asennettujen käyttölaitteiden ohjaus hälytysilmoitusten siirto anturien/käyttölaitteiden diagnoosi Ohjausyksikön (3) avulla välitetään kuljettajalle tietoja ja suoritetaan asetukset purkausvaunun käyttöä varten, jotka työtietokone ottaa vastaan ja käsittelee. Ohjausyksikkö (3) on suojattava vedeltä. Jos konetta ei käytetä pitkään aikaan (esim. talvella), hallintalaite (3) on säilytettävä kuivassa tilassa. Asennus- ja korjaustöiden, varsinkin koneen hitsaustöiden ajaksi on katkaistava jännitteensyöttö hallintalaitteeseen (3). Ylijännite voi vaurioittaa ohjausyksikön elektroniikkaa. 3 L40046 ZX00000 IV -

42 Ohjausyksikkö Komfort 4. Asennus Asenna ohjausyksikkö pidikkeen () avulla kuljettajan näkökenttään. Suora kiinnitys Kiinnitä pidike () käyttämällä valmiiksi porattuja reikiä (). Ohjausyksikkö (3) kiinnittyy magneettilevyn (4) avulla pidikkeeseen (). ZX ZX00009 IV -

43 Ohjausyksikkö Komfort Jännitelähde Huolehdi asennuksessa siitä, että liitoskaapelit eivät kiristä eivätkä joudu kosketukseen traktorin pyörien kanssa. 4 5 Liitä jännitelähdekaapelit ( V) traktorin ja koneen puolella 3-napaiseen virtapistorasiaan (DIN 9680). Pistorasia sijaitsee koneen puolella etumaisessa levyverhouksessa (5). L Ohjausyksikkö Liitä mukana toimitettu kaapeli etumaisen levyverhouksen liittimeen (4) ja ohjausyksikön () liittimeen (3). 3 ZX IV - 3

44 Ohjausyksikkö Komfort 4.3 Ohjausyksikkö Yleiskuva ZX Painike Päälle/Pois Näyttö 3 Painikkeet ( - 8) 4 Kiertokytkin 5 ESC -painike (F) 6 Valikkopainike (E) 7 Painikkeet A - D IV - 4

45 Ohjausyksikkö Komfort Painikkeiden kuvaus Painikkeet - 8 Painikkeet - 8 on tarkoitettu oikeanpuolisissa sarakkeissa sijaitsevien kosketuspainikkeiden käyttöön. Niiden kohdistus näkyy molemmista kuvista. Jos kosketuspainike ei ole painikkeen vieressä, silloin painikkeella ei ole toimintoa. Kiertokytkin Kiertokytkimellä on kaksi toimintoa: Zx Kiertämällä kiertokytkintä voidaan muuttaa asetuksia ja valita haluttu valikko valikkotasosta.. Painamalla kiertokytkintä asetukset tallennetaan. Painikkeet A - D Painikkeet A - D on tarkoitettu yläpuolella sijaitsevan rivin kosketuspainikkeiden käyttöön. Niiden kohdistus näkyy kuvasta. Jos kosketuspainike ei ole painikkeen yläpuolella, painikkeella ei ole toimintoa. Painike E ZX Painikkeella haetaan valikkotaso. Painike F Painikkeella päästään edelliseen kuvaan tai edelliseen valikkotasoon. Painamalla painiketta pitempään päästään peruskuvaan. ZX Käyttövalmius Kytkeminen päälle Paina painiketta. Päällekytkennän jälkeen luodaan yhteys työtietokoneeseen. Jos yhteys ei ole mahdollinen, tietolinja on keskeytetty, ilmestyy viereinen ilmoitus näyttöön. Kun yhteys luodaan, ilmestyy peruskuva lyhyen ajan jälkeen näyttöön (katso luku 5.5.). BPK40 IV - 5

46 Ohjausyksikkö Komfort 4.5 Käsikäyttö 4.5. Lastauskäytön peruskuva ZX Tilarivi Näytön ylimmäisessä rivissä näytetään koneen ajankohtaiset tilat (varustuksesta riippuen): Hälytysilmoitus on olemassa Työvaloheitin pois päältä Työvaloheitin päällä Lastausvaunu täynnä Säilöntäaine pois päältä Säilöntäaine päälle Akseli lukittu Akseli vapaa Akselin jousitus pois päältä Akselin jousitus päälle Käyttötuntilaskuri deaktivoitu Käyttötuntilaskuri aktivoitu Pääikkunan ilmoitukset: Kuormalaskuri ajankohtainen asiakaslaskuri Käyttötuntilaskuri ajankohtainen asiakaslaskuri. Kosketuspainikkeet Alimmassa rivissä sijaitsevat seuraavat kosketuspainikkeet: Asiakaslaskurin säätö Paina painiketta varten. Valikko - Asiakaslaskuri ilmestyy (asetukset katso luku 5.7.8). kosketuspainiketta Vaihto lastaus-/purkauskäyttö Näytetään aktivoitu käyttö. Vaihto purkauskäyttöön Paina painiketta varten. kosketuspainiketta IV - 6

47 Ohjausyksikkö Komfort Kosketuspainikkeet Kummassakin oikeanpuolisessa sarakkeessa sijaitsevat seuraavat kosketuspainikkeet: Noukkimen nosto ja lasku/kellumisasento Näytössä (A) näytetään aktivoitu käyttö. Noukin ei kellumisasennossa Noukin kellumisasennossa B Noukkimen nosto Paina painiketta kosketuspainiketta varten. Nuoli (B) näyttää, että toiminto suoritetaan. Noukkimen lasku/kellumisasento Paina painiketta kosketuspainiketta varten. Nuoli (B) näyttää, että toiminto suoritetaan. A ZX Terien kääntäminen ulos/sisään Näytössä (A) näytetään aktivoitu käyttö. Jos terät ovat odotusasennossa ilmestyy symboli (C). B Terien kääntäminen sisään Paina painiketta kosketuspainiketta varten. Nuoli (B) näyttää, että toiminto suoritetaan. Terien kääntäminen ulos A C ZX00000 Paina painiketta kosketuspainiketta varten. Nuoli (B) näyttää, että toiminto suoritetaan. Terät odotusasennossa Kun terät on käännetty ulos, paina painiketta kosketuspainiketta varten uudelleen Symboli (C) ilmestyy osoittaen, että terät ovat odotusasennossa. IV - 7

48 Ohjausyksikkö Komfort Vetoaisan nosto/lasku Vetoaisan nosto Paina painiketta kosketuspainiketta varten. Nuoli (A) näyttää, että toiminto suoritetaan. A Vetoaisan lasku Paina painiketta kosketuspainiketta varten. Nuoli (A) näyttää, että toiminto suoritetaan. ZX0000 Pohjakuljettimen käyttö eteenpäin Paina painiketta kosketuspainiketta varten, symboli esitetään käänteisenä, pohjakuljetin pyörii niin kauan kun painiketta painetaan. Nuoli (A) näyttää, että toiminto suoritetaan. A ZX0000 Lastausautomatiikan kytkeminen päälle /pois päältä (valinnainen) Lastausautomatiikan kytkeminen päälle A B Paina painiketta kosketuspainiketta varten, kosketuspainike ilmestyy. Lastausautomatiikka aktivoi pohjakuljettimen automaattisesti kun lastaustavaran syöttökorkeus on saavutettu. Näyttö ilmoittaa jäljellä olevan ajan (A) pohjakuljettimen automaattiseen aktivointiin. Kun aika on kulunut, näyttöön tulee ohje (B). Ohje osoittaa pohjakuljettimen olevan käynnissä. ZX00003 Lastausautomatiikan kytkeminen pois päältä Paina painiketta kosketuspainiketta varten, kosketuspainike ilmestyy. IV - 8

49 Ohjausyksikkö Komfort 4.5. Purkauskäytön peruskuva ZX00006 Yleiskuvaus katso luku 4.5. Lastauskäyttö Poikkeavuudet lastauskäytöstä. Pääikkunan ilmoitukset: ajankohtaisesti säädetty pohjakuljettimen nopeus eteenpäin, % (vain GD) Pohjakuljettimen nopeuden säätö eteenpäin Säädä haluttu pohjakuljettimen nopeus eteenpäin kiertämällä kiertokytkintä ja tallenna nopeus painamalla kiertokytkintä. Kosketuspainikkeet Vaihto lastaus-/purkauskäyttö Näytetään aktivoitu käyttö. Näytetään aktivoitu käyttö Työvaloheittimen kytkeminen päälle/pois päältä Työvaloheittimen kytkeminen päälle Paina painiketta varten. kosketuspainiketta Vaihto lastauskäyttöön Paina painiketta varten. kosketuspainiketta Työvaloheittimen kytkeminen pois päältä Paina painiketta kosketuspainiketta varten. IV - 9

50 Ohjausyksikkö Komfort (vain ZX GD) Takalaidan avaaminen/sulkeminen Takalaidan avaaminen Kun painetaan kerran painiketta kosketuspainiketta varten, takalaita aukeaa automaattisesti keskiasentoon saakka. Kun painiketta painetaan uudelleen, takalaita aukeaa pitemmälle niin kauan kuin painiketta painetaan. Nuoli (A) näyttää, että toiminto suoritetaan, näytetään tila. A ZX00008 Takalaidan sulkeminen Paina painiketta kosketuspainiketta varten. Nuoli (A) näyttää, että toiminto suoritetaan, näytetään tila. (GL + GD) Takalaidan avaaminen/sulkeminen Takalaidan avaaminen Kun painetaan painiketta kosketuspainiketta varten, takalaidan aukeaminen jatkuu niin kauan kuin painiketta painetaan. Nuoli (A) näyttää, että toiminto suoritetaan, näytetään tila. Takalaidan sulkeminen Paina painiketta kosketuspainiketta varten. Nuoli (A) näyttää, että toiminto suoritetaan, näytetään tila. A ZX00008 IV - 0

51 Ohjausyksikkö Komfort Pohjakuljetin eteenpäin Pohjakuljettimen kytkeminen päälle eteenpäin Paina painiketta kosketuspainiketta varten. Nuoli (A) näyttää, että toiminto suoritetaan. Pohjakuljettimen nopeutta eteenpäin voidaan säätää kiertämällä kiertokytkintä, säätö tallennetaan painamalla kiertokytkintä. A Pohjakuljettimen kytkeminen pois päältä eteenpäin Paina painiketta varten. kosketuspainiketta ZX00007 Nuolta (A) ei näytetä enää. Pohjakuljettimen käyttö taaksepäin Paina painiketta kosketuspainiketta varten, symboli esitetään käänteisenä, pohjakuljetin pyörii niin kauan kun painiketta painetaan. Nuoli (A) näyttää, että toiminto suoritetaan. Pikakäynnin kytkeminen päälle (valinnainen) Paina painiketta kosketuspainiketta varten. Symboli ja nuoli (A) näyttävät, että toiminto suoritetaan. A Pikakäynnin kytkeminen pois päältä Paina painiketta kosketuspainiketta varten. Pohjakuljetin pysähtyy, symbolia ja nuolta (A) ei näytetä enää. ZX00009 IV -

52 Ohjausyksikkö Komfort 4.6 Koneen painikkeet Purkausvaunussa on kaksi koneen ulkopuolelle asennettua painiketta, joilla voidaan suorittaa toiminnot koneella. Molemmat painikkeet sijaitsevat edessä vasemmalla koneessa ja niillä on seuraavat toiminnot: () Teräpalkin nosto () Teräpalkin lasku L40063 Teräpalkin nosto-/laskupainiketta painettaessa on varmistettava, ettei teräpalkin kääntöalueella ole ketään. Korjaus-, hoito-, huolto- ja puhdistustöitä saa suorittaa ainoastaan koneen ollessa pysähdyksissä. Pysäytä moottori, vedä virta-avain ulos ja katkaise sähkövirta sähkörasiasta. Varmista, etteivät kone ja traktori pääse liikkumaan itsestään. IV -

53 Ohjausyksikkö Komfort 4.7 Valikkotaso Yleiskuva - Lastausautomatiikka Asetukset - - Asiakaslaskuri Siiloamisaine Laskuri Kokonaislaskuri Akselin jousitus 5 6 Huolto Info Asentaja 4- Asetukset 4-4 Anturitesti käsin Aktoritesti käsin -4-5 Kontrasti Pohjakuljettimen nopeus 4-5 Anturi-/aktoritesti akselin jousitus 6- Asetukset L Valikkotason haku Paina painiketta (). Näytössä näytetään valikkotaso. Painikkeella valikkotasosta. () voidaan taas poistua ZX00005 IV - 3

54 Ohjausyksikkö Komfort Valikkotaso on jaettu viiteen päävalikkoon: = Päävalikko Asetukset = Päävalikko Laskurit = Päävalikko 4 Huolto = Päävalikko 5 Info = Päävalikko 6 Asentaja L Päävalikot valitaan kiertokytkimellä, valittu symboli esitetään käänteisenä. Painamalla kiertokytkintä haetaan valitun päävalikon valikkotaso. Painikkeella suljetaan haettu valikko Päävalikko Asetukset Päävalikon haku Hae päävalikko painikkeella. Valitse päävalikko kiertokytkimellä, symboli esitetään käänteisenä. Paina kiertokytkintä. Näyttö näyttää valikkotason Asetukset. Valikkotaso Asetukset on jaettu koneen varustuksesta riippuen neljään valikkoon: L = Valikko - Lastausautomatiikka = Valikko - Säilöntäaine = Valikko -3 Akselin jousitus = Valikko -4 Kontrasti L IV - 4

55 4.7.3 Valikko - Lastausautomatiikka (valinnaisvaruste) Ohjausyksikkö Komfort Viiveen asetus pohjakuljettimen aktivoimiseksi lastaustavaran syöttökorkeuden saavuttamisen jälkeen lastauskäytössä. Valikon haku Päävalikko Asetukset on haettu Valitse valikko - kiertokytkimellä, symboli esitetään käänteisenä. Paina kiertokytkintä. L Näyttö näyttää valikon - Lastausautomatiikka. Palkkinäyttö ja aikamäärä näyttävät asetetun viiveen. Ylemmän rivin symboli on tallennettu. näyttää, että näytetty arvo Viiveen asetus ja tallennus Aseta viive kiertokytkimellä, ylemmän rivin symboli sammuu. Paina kiertokytkintä, asetettu viive tallennetaan, ylemmän rivin symboli ilmestyy. L Painikkeella suljetaan haettu valikko. Näyttö näyttää valikkotason Asetukset. Painamalla painiketta pitkään siirrytään perusnäyttöön. IV - 5

56 Ohjausyksikkö Komfort Valikko - Säilöntäaine (valinnaisvaruste) Säilöntäaineen syöttölaiteliitäntä on tietokoneen lähellä. (n. 0,5 m johdinsarjassa X) Säilöntäaineen aktivointi/deaktivointi Valikon haku Päävalikko Asetukset on haettu Valitse valikko - kiertokytkimellä, symboli esitetään käänteisenä. L Paina kiertokytkintä. Näyttö näyttää valikon - Säilöntäaine. Ajankohtainen tila näytetään symbolina: = Säilöntäaine pois päältä = Säilöntäaine päälle (kestokäyttö) = Säilöntäaineen automatiikka (säilöntäaine päälle, kun noukin on kellumisasennossa) L Ylemmän rivin symboli on tallennettu. näyttää, että näytetty tila Tilan muuttaminen ja tallentaminen Aseta tila vastaavasti kiertokytkimellä, ylemmän rivin symboli sammuu. Paina kiertokytkintä, valittu tila tallennetaan, ylemmän rivin symboli ilmestyy. Painikkeella suljetaan haettu valikko. Näyttö näyttää valikkotason Asetukset. Painamalla painiketta pitkään siirrytään perusnäyttöön. IV - 6

57 Ohjausyksikkö Komfort Valikko -3 Akselin jousitus (valinnaisvaruste) Akselin jousituksen säätö. Kytkettäessä konetta päälle akselin jousitus on automaattimuodossa. Jos joku sylintereistä ei ole asetusasennossa tai kyseessä on virhe, automaattimuoto deaktivoidaan ja siirrytään käsikäyttöön. Lisäksi ilmestyy ilmoitus Virhe akselin jousitus. Valikon haku Päävalikko Asetukset on haettu Valitse valikko -3 kiertokytkimellä, symboli esitetään käänteisenä. Paina kiertokytkintä. Näyttö näyttää valikon -3 Akselin jousitus. L Tila (state) = Akselin jousitus automaattimuodossa = Akselin jousitus ei aktiivinen (käsikäyttö) = Vaunua nostetaan (käsikäyttö) = Vaunua lasketaan (käsikäyttö) = Virhe akselin jousitus Suorita akselin jousituksen anturi-/ käyttölaitetesti (katso luku 5.7.3) L IV - 7

58 Ohjausyksikkö Komfort Akselin jousituksen tilan asetus Paina painiketta kosketuspainiketta varten, automaattinen akselin jousitus aktivoitu. Akseli säädetään asetettuun asetusarvoon. Paina painiketta kosketuspainiketta varten, akselin jousitus siirtyy käsikäyttöön, vaunua nostetaan painamalla painiketta. Seuranta ei tapahdu kuormanmuutoksien perusteella. L Paina painiketta kosketuspainiketta varten, akselin jousitus siirtyy käsikäyttöön, vaunua lasketaan painamalla painiketta. Seuranta ei tapahdu kuormanmuutoksien perusteella. Painikkeella suljetaan haettu valikko. Näyttö näyttää valikkotason Asetukset. Painamalla painiketta pitkään siirrytään perusnäyttöön. IV - 8

59 Ohjausyksikkö Komfort Valikko -4 Kontrasti Näytön kontrastin säätö. Valikon haku Päävalikko Asetukset on haettu Valitse valikko -4 kiertokytkimellä, symboli esitetään käänteisenä. Paina kiertokytkintä. Näyttö näyttää valikon -4 Kontrasti. L40000 Palkkinäyttö näyttää asetetun kontrastiarvon. Ylemmän rivin symboli on tallennettu. näyttää, että näytetty arvo Kontrastin asetus ja tallennus Mitä korkeampi palkki sitä voimakkaampi on näytön kontrasti. Aseta kontrasti kiertokytkimellä, ylemmän rivin symboli sammuu. Paina kiertokytkintä, asetettu kontrastiarvo ZX00000 tallennetaan, ylemmän rivin symboli ilmestyy. Painikkeella suljetaan haettu valikko. Näyttö näyttää valikkotason Asetukset. Painamalla painiketta pitkään siirrytään perusnäyttöön. Päivä- ja yönäyttö Näytön värit voidaan vaihtaa siirtymällä päivänäytöstä yönäyttöön. Paina painiketta kosketuspainiketta varten. Näytön värit vaihtuvat vastakkaisiksi. ZX0000 Painikkeella suljetaan näkyvissä oleva valikko. Painamalla painiketta pitkään siirrytään perusnäyttöön. Näytön palauttaminen alkuperäiseen tilaan: Paina painiketta kosketuspainiketta varten. Näyttö palaa alkuperäiseen tilaan. IV - 9

60 Ohjausyksikkö Komfort Valikko -5 Pohjakuljettimen nopeus Pohjakuljettimen nopeuden asetus Tätä varten: Hae valikko näyttöön Koska traktorien hydrauliikkalaitteiden tehossa on eroja, voi olla tarpeen säätää pohjakuljettimen maksiminopeutta. Päävalikko Asetukset on näkyvissä Valitse kierrettävällä potentiometrillä valikko -5 symboli näkyy korostettuna. Paina kierrettävää potentiometriä. Näyttö näyttää valikon -5 Pohjakuljettimen nopeus. Palkkinäyttö osoittaa pohjakuljettimelle asetetun nopeuden. Ylärivin symboli tallennettu. osoittaa, että näkyvä arvo on ZX Pohjakuljettimen nopeuden asetus Aktivoi traktorin hydrauliikka. Korota traktorin moottorin kierrosluku nimellisarvoon. Säädä pohjakuljettimen syöttöventtiili niin pienelle kuin mahdollista kierrettävällä potentiometrilla. (Pylväsdiagrammin osoittama arvo pienenee.) Aktivoi pohjakuljetin painamalla painiketta kosketuspainiketta varten. Lisää pohjakuljettimen syöttöventtiilin saamaa virtaa kierrettävällä potentiometrilla, kunnes pohjakuljettimen nopeus ei enää kasva. Painamalla kierrettävää potentiometriä tallennetaan valittu arvo; ylärivin symboli tulee näkyviin. Deaktivoi pohjakuljetin painamalla painiketta kosketuspainiketta käänteisenä.. varten, symboli esitetään Paina kosketuspainikkeen DEF painiketta Tehdasasetuksen arvot otetaan käyttöön. Symboli katoaa. Painamalla kierrettävää potentiometriä tallennetaan valittu arvo; ylärivin symboli tulee näkyviin. Painikkeella suljetaan näkyvissä oleva valikko. Perusnäyttö saadaan näkyviin painamalla painiketta pitkään. ZX IV - 0

61 Ohjausyksikkö Komfort Päävalikko Laskurit Päävalikon haku Hae päävalikko painikkeella. Valitse päävalikko kiertokytkimellä, symboli esitetään käänteisenä. Paina kiertokytkintä. L4000 Näyttö näyttää valikkotason Laskurit. Valikkotaso Laskurit on jaettu kahteen valikkoon: = Valikko - Asiakaslaskuri = Valikko - Kokonaislaskuri L Valikko - Asiakaslaskuri Valikon haku Päävalikko Laskurit on haettu Valitse valikko - kiertokytkimellä, symboli esitetään käänteisenä. Paina kiertokytkintä. Näyttö näyttää valikon - Asiakaslaskuri. Symbolien merkitys: L40030 = Kokonaiskuormien lukumäärä Kuorman laskenta toimii, kun pohjakuljettimen eteenpäinliike aktivoidaan väh. 5 sekunnin ajaksi takalaidan ollessa suljettuna ja liike jatkuu tämän jälkeen väh. 5 sekuntia takalaidan ollessa auki. = Käyttötuntilaskuri Käyttötuntilaskuri laskee, jos elektroniikka on kytketty päälle ja käyttötuntilaskuri on aktivoitu. = Asiakaslaskuri ( - 0) A B Aktivoitu asiakaslaskuri (A) on esitetty käänteisenä, molempien poikkipalkkien välissä on valittu asiakaslaskuri (B). L4004 IV -

62 Ohjausyksikkö Komfort Asiakaslaskurin aktivointi Aseta haluttu asiakaslaskuri kiertokytkimellä molempien poikkipalkkien (A) väliin ja paina kiertokytkintä. Haluttu asiakaslaskuri (tässä asiakaslaskuri 4) näytetään käänteisenä ( ). Vanha aktivoitu asiakaslaskuri (tässä asiakaslaskuri 3) ei esitetä enää käänteisenä. A Käyttötuntilaskurin aktivointi/deaktivointi Aktivoitu tila näytetään käänteisenä L4004 Paina painiketta kosketuspainiketta varten käyttötuntilaskurin aktivoimiseksi, symboli esitetään käänteisenä. Paina painiketta kosketuspainiketta varten käyttötuntilaskurin deaktivoimiseksi, symboli esitetään käänteisenä. Asiakaslaskurin nollaus Aseta nollautuva asiakaslaskuri kiertokytkimellä molempien poikkipalkkien (A) väliin. Paina painiketta kosketuspainiketta varten. Valittu asiakaslaskuri nollautuu. Kaikkien asiakaslaskurien nollaus Paina painiketta n. sekuntia kosketuspainiketta varten. Kaikki asiakaslaskurit nollautuvat. Painikkeella suljetaan haettu valikko. Näyttö näyttää valikkotason Laskurit. Painamalla painiketta pitkään siirrytään perusnäyttöön. IV -

63 Ohjausyksikkö Komfort Valikko - Kokonaislaskuri Valikon haku Päävalikko Laskurit on haettu Valitse valikko - kiertokytkimellä, symboli esitetään käänteisenä. Paina kiertokytkintä. Näyttö näyttää valikon - Kokonaislaskuri. Kokonaiskuormien lukumäärä on kaikkien kuormien summa. Ne eivät kuulu mihinkään asiakaslaskuriin. Symbolien merkitys: L40050 = Kokonaiskuormien lukumäärä = Käyttötuntilaskuri = Kokonaislaskuri (ei nollattavissa) = Sesonkilaskuri (nollattavissa) = Päivälaskuri (nollattavissa) Sesonkilaskurin tai päivälaskurin nollaus Paina painiketta kosketuspainiketta varten. Sesonkilaskuri nollautuu. ZX0000 Paina painiketta kosketuspainiketta varten. Päivälaskuri nollautuu. Painikkeella suljetaan haettu valikko. Näyttö näyttää valikkotason Laskurit. Painamalla painiketta pitkään siirrytään perusnäyttöön. Kokonaiskäyttötuntilaskuri () on toiminnassa, kun elektroniikka on kytketty päälle. Kokonaiskäyttötuntilaskuria () ei voi nollata. IV - 3

64 Ohjausyksikkö Komfort 4.7. Päävalikko 4 Huolto Päävalikon haku Hae päävalikko painikkeella. Valitse päävalikko 4 kiertokytkimellä, symboli esitetään käänteisenä. Paina kiertokytkintä. Näyttö näyttää valikkotason 4 Huolto. L40070 Valikkotaso 4 Huolto on jaettu kolmeen valikkoon: = Valikko 4- Anturitesti käsin = Valikko 4-4 Käyttölaitteen testi käsin = Valikko 4-5 Anturi-/käyttölaitetesti akselin jousitus L Valikko 4- Anturitesti käsin Käsin tehtävässä anturitestissä tarkistetaan koneeseen asennetut anturit virheiden varalta, lisäksi käsin tehtävässä anturitestissä anturit voidaan säätää oikein. Vasta kun anturit on säädetty on varmistettu, että kone toimii korrektisti. Anturitestin aikana väliottoakseli ei saa pyöriä. Valikon haku Päävalikko 4 Huolto on haettu. L4009 Valitse valikko 4- kiertokytkimellä, symboli esitetään käänteisenä. Paina kiertokytkintä. Näyttö näyttää valikon 4- Anturitesti käsin. Anturin valinta Valitse anturi kiertokytkimellä. Valittu anturi esitetään käänteisenä ja testataan. L4000 IV - 4

65 Ohjausyksikkö Komfort Namur -anturien diagnoosi Mahdolliset anturit (koneen varustuksesta riippuen) Nro Anturisymboli Kuvaus B Terä aktiivinen B Lastausautomatiikka B3 Pohjakuljettimen katkaisu L4000 B4 Purkaustelat (GD) Tila (state): B5 B6 Väliottoakselin kierrosluku (GD) Takalaita Takalaita kiinni (ZX) vaimennettu (rauta) vaimentamaton (ei rautaa) Kaapelirikko Oikosulku B8 Takalaita auki (GD) Asetusarvot: Palkkinäytön yläalueella näytetään minimaalinen ja maksimaalinen asetusarvo anturin ollessa vaimennettuna (anturin edessä metalli). Ajankohtainen asetusarvo (tosiarvo) näytetään palkkinäytön alapuolella. Anturin etäisyys metallista on säädettävä siten, että palkki on vaimennetussa tilassa ylemmän merkinnän kohdalla. Tarkista seuraavaksi, onko palkki vaimentamattomassa tilassa alemmalla merkityllä alueella. Paineanturien diagnoosi Mahdolliset anturit (koneen varustuksesta riippuen) Nro Anturisymboli Kuvaus B7 Akseli lukittu Tila (state): Akseli lukittu Akseli vapaa DL IV - 5

66 Ohjausyksikkö Komfort Painikkeen diagnoosi Mahdolliset painikkeet (koneen varustuksesta riippuen) Nro Symboli Kuvaus S Painike terien kääntäminen sisään S Painike terien kääntäminen ulos Tila (state): Kaapelirikko L400 Oikosulku painettu ei painettu Asetusarvot: Painikkeen ollessa painettuna palkin on oltava palkkinäytön alimmaisella merkityllä alueella, painikkeen ollessa vapaana ylemmällä alueella. Syöttöjännitteiden diagnoosi Nro Symboli Kuvaus U Syöttöjännite Asetusjännitteet: V Ges: - 4,5 V V Term: - 4,5 V SS_5V: 4,5-5,5 V 8V ana: 8,5-9, V 8V dig: 8,5-9, V V Pow: - 4,5 V V Pow3: - 4,5 V L40030 Painikkeella suljetaan haettu valikko. Näyttö näyttää valikkotason 4 Huolto. Painamalla painiketta pitkään siirrytään perusnäyttöön. IV - 6

67 Ohjausyksikkö Komfort Valikko 4-4 Käyttölaitteen testi käsin Käyttölaitetesti on tarkoitettu koneeseen asennettujen käyttölaitteiden testaamiseksi. Käyttölaite voidaan testata vain, jos se on jännitteinen. Tästä syystä käsin tapahtuvassa käyttölaitetestissä käyttölaitetta on ohjattava lyhyesti käsin, jotta voidaan todeta mahdolliset virheet käyttölaitteissa. Valikon haku Käyttölaitetestin aikana väliottoakseli ei saa pyöriä. Traktorin hydrauliikan on oltava deaktivoitu. Käyttölaitetestin aikana käyttölaitetta ohjataan. Tämä voi aiheuttaa, että kone toimii odottamattomalla tavalla. Tästä syystä testi on suoritettava turvallisesta paikasta käyttölaitteiden liikuttamien koneenosien vaikutusalueen ulkopuolelta. Päävalikko 4 Huolto on haettu. Valitse valikko 4-4 kiertokytkimellä, symboli esitetään käänteisenä. Paina kiertokytkintä. L4005 Näyttö näyttää valikon 4-4 Käyttölaitteen testi käsin. Käyttölaitteen valinta Valitse käyttölaite kiertokytkimellä. Valittu käyttöolaite esitetään käänteisenä. L4007 IV - 7

68 Ohjausyksikkö Komfort Digitaalisten käyttölaitteiden diagnoosi (GL + GD) Virheitä näytetään vain silloin, kun käyttölaite on kytketty päälle ja testi on mahdollinen käyttölaitetta varten (katso taulukko mahdolliset digitaaliset käyttölaitteet ). Tarvittaessa voidaan tarkistaa pistokkeen LED suoraan käyttölaitteessa. Paina painiketta kosketuspainiketta varten. Mahdolliset digitaaliset käyttölaitteet (koneen varustuksesta riippuen) L4007 Nro Symboli Kuvaus Nro Symboli Kuvaus Y0 Pohjakuljetin ETEENPÄIN (GL) Y0 Teräpalkki Y0 Pohjakuljetin TAAKSEPÄIN (GD) Y Teräpalkki Y03 Funktioventtiili Y Pikakäynti Y04 Funktioventtiili Y4 Purkaustelan kytkin (GD) Y05 Noukin H Koneen valaistus Y06 Takalaita A Säilöntäaine Y07 Takalaita Y08 Vetoaisa Y09 Vetoaisa IV - 8

69 Ohjausyksikkö Komfort Analogisten aktoreiden diagnoosi (GD) Virtaa (ma) voidaan säätää arvolla PWM (promille). Arvossa PWM = 500 virran tulisi olla välillä 500 ma ja 3000 ma (käytetystä venttiilistä riippuen) Paina painiketta kosketuspainiketta varten, PWM lisääntyy. Paina painiketta kosketuspainiketta varten, PWM vähennee. Mahdolliset analogiset aktorit Nro Symboli Kuvaus DL40060 Y0 Pohjakuljetin ETEENPÄIN Tila (state): Käyttölaite päälle Käyttölaite pois päältä yleinen käyttölaitevirhe ei syöttöjännitettä, sulake mahdollisesti viallinen Painikkeella suljetaan haettu valikko. Näyttö näyttää valikkotason 4 Huolto. Painamalla painiketta pitkään siirrytään perusnäyttöön. IV - 9

70 Ohjausyksikkö Komfort Valikko 4-5 Anturi-/käyttölaitetesti akselin jousitus (koneen varustuksesta riippuen) Käyttölaitetesti on tarkoitettu koneeseen asennettujen akselin jousituksen antureiden ja käyttölaitteiden testaamiseksi. Valikon haku Päävalikko 4 Huolto on haettu. Valitse valikko 4-5 kiertokytkimellä, symboli esitetään käänteisenä. L4008 Paina kiertokytkintä. Näyttö näyttää valikon 4-5 Anturi-/käyttölaitetesti akselin jousitus. Tila (state): = Ei akseli jousituksen virhettä = Virhe akselin anturi vasen (BSL) L4005 = Virhe akselin anturi oikea (BSR) = Virhe venttiili akseli Ylös/Alas (YWK) = Virhe venttiili akseli vasen/oikea (YWS/YWS) Painikkeella suljetaan haettu valikko. Näyttö näyttää valikkotason 4 Huolto. Painamalla painiketta pitkään siirrytään perusnäyttöön. IV - 30

71 Ohjausyksikkö Komfort Päävalikko 5 Info Päävalikon haku Hae päävalikko painikkeella. Valitse päävalikko 5 kiertokytkimellä, symboli esitetään käänteisenä. Paina kiertokytkintä. Näyttö näyttää valikon 5 Info. L Sivu 5-: Koneen ohjelmistoversio ZX00003 Paina painiketta kosketuspainiketta varten, jolloin pääset seuraavalle sivulle 5-. = Työtietokoneen versio = Ohjausyksikön versio Painikkeella suljetaan näkyvissä oleva valikko. Painamalla painiketta pitkään siirrytään perusnäyttöön. ZX00004 IV - 3

72 Ohjausyksikkö Komfort Päävalikko 6 Asentaja Päävalikon haku Hae päävalikko painikkeella. Valitse päävalikko 6 kiertokytkimellä, symboli esitetään käänteisenä. Paina kiertokytkintä. Päävalikko 6 Asentaja on suojattu salasanalla. Näyttö näyttää salasanakyselyn. L40030 L IV - 3

73 4.8 Hälytysilmoitus Ohjausyksikkö Komfort Infoilmoitus Jos toiminnan suorituksessa yhtä tai useampaa ehtoa ei ole täytetty, ilmestyy näyttöön infoilmoitus. Infoilmoitus sammuu automaattisesti lyhyen hetken jälkeen. Hälytysilmoitus ZX00005 Jos koneessa esiintyy häiriö, ilmestyy näyttöön hälytysilmoitus, samalla kuuluu akustinen merkki (nopea jaksoittainen äänitorvimerkki). Kuvaus, mahdollinen syy ja korjaus on listattu luvussa 5.0. Peitetyn valikon toiminnot ovat edelleen aktiivisia. Hälytysilmoituksen peittämät kosketuspainikkeet ovat deaktivoituja. Akustisen merkin pysäytys: ZX00006 Paina painiketta kosketuspainiketta varten. Hälytyksen kuittaus: Paina painiketta kosketuspainiketta varten, hälytys kuitataan ja akustinen merkki pysäytetään. Jos häiriö esiintyy jälleen, ilmestyy hälytysilmoitus uudelleen. Hälytyksen poisto: Pidä painiketta kosketuspainiketta varten 5 sekunnin ajan, akustinen merkki kytkeytyy heti pois päältä ja hälytys poistetaan. Jos häiriö esiintyy uudelleen, hälytysilmoitus ei ilmesty. Vasta kun ohjausyksikkö kytketään pois päältä ja taas päälle, ilmestyy hälytysilmoitus häiriön sattuessa. IV - 33

74 Ohjausyksikkö Komfort 4.9 Hälytysilmoitukset 4.9. Yleiset hälytykset Nr o A A Kuva Kuvaus Mahdollinen syy Korjaus Tietokoneen pistosulake viallinen Tietokoneen sulake viallinen Oikosulku jännitelähdöissä +VFU_L Oikosulku jännitelähdöissä +V3FU_L A03 CAN-virhe Hallintalaitteen ja koneen välisessä CAN-väylässä on ollut katkos. -> Kontaktivika näytön johdossa A4 Alijännite - Traktorin akku viallinen - Traktorin laturi liian heikko - Traktorin V tulojohto on liian ohut tai sitä ei ole kytketty akkuun oikein Tarkista liitännän mahdollinen oikosulku ja vaihda sulake Tarkista liitännän mahdollinen oikosulku, sulake palautuu itsestään jäähdyttyään Tarkista näytön johto Liitä KRONE - liitoskaapeli suoraan traktorin akkuun A5 Ylijännite Traktorin laturi viallinen Tarkasta laturi IV - 34

75 4.9. Loogiset hälytykset Ohjausyksikkö Komfort Vaunu on täynnä Takalaita on suljettu ja pohjakuljettimen katkaisun anturi on kytkeytynyt Purkaustelojen kierrosluku liian alhainen/purkauste lat ovat pysähtyneet 3 Voimanottoakselin kierrosluku on liian korkea 4 Ohjausakseli ei ole lukittu Terät eivät ole päällekytkettyinä (terien valvonta) Voimanottoakselin anturia ei ole säädetty oikein tai se on viallinen 3 Sähköhydraulinen akselin jousitus ei ole aktiivinen 4 Bei ZX: Takalaita on auki Vaunu on täynnä, takalaita on auki, pohjakuljettimen eteenpäinliike on aktivoitu ja purkaustelojen kierrosluku on liian alhainen ZX: Vaunu on täynnä, takalaita on auki, pohjakuljettimen eteenpäinliike on aktivoitu ja purkaustelojen kierrosluku on liian alhainen Takalaita on auki, pohjakuljettimen eteenpäinliike on aktivoitu ja voimanotto ei ole aktivoitu Voimanottoakseli ei ole pysähdyksissä, takalaita on yritetty avata Takalaita on avattu ja ohjausakseli ei ollut lukittuna Terät ovat liikkuneet pois päälläoloasennosta Purkaustelat pyörivät, mutta väliottoakselin anturi ei anna pulssia Sähköhydraulinen akselin jousitus ei ole automaattikäytössä lastauksen aikana (noukin kellunta-asennossa) Takalaita on auennut, vaikka takalaidan avauspainiketta ei ole painettu Tyhjennä vaunu Tarkasta purkaustelakäyttö - Purkaustelakäyttö on pysähdyksissä - Kytke voimanotto päälle Kytke voimanottoakseli pois päältä ja avaa vasta sen jälkeen takalaita Lukitse ohjausakseli ennen takalaidan avaamista (lukitse ohjausakseli rehuauman päällä) Kytke terät uudelleen päälle Tarkista voimanottoakselin anturin säätö Aktivoi sähköhydraulinen akselin jousitus Sulje takalaita IV - 35

76 Ohjausyksikkö Komfort Fysikaaliset hälytykset 0 Teräanturi Anturi tai tulojohto viallinen - Suorita anturitesti - Tarkista anturi ja tulojohto vaurioiden varalta 0 Lastausautomatiik an anturi 03 Pohjakuljettimen katkaisun anturi 04 Purkaustelojen valvonta-anturi 05 Voimanottoakselin anturi 06 Bei ZX: Takalaidan anturi Anturi takalaita kiinni Anturi tai tulojohto viallinen Anturi tai tulojohto viallinen Anturi tai tulojohto viallinen Anturi tai tulojohto viallinen Anturi tai tulojohto viallinen - Suorita anturitesti - Tarkista anturi ja tulojohto vaurioiden varalta - Suorita anturitesti - Tarkista anturi ja tulojohto vaurioiden varalta - Suorita anturitesti - Tarkista anturi ja tulojohto vaurioiden varalta - Suorita anturitesti - Tarkista anturi ja tulojohto vaurioiden varalta - Suorita anturitesti - Tarkista anturi ja tulojohto vaurioiden varalta 07 Anturi akseli lukittu Anturi tai tulojohto viallinen - Suorita anturitesti - Tarkista anturi ja tulojohto vaurioiden varalta 08 Bei ZX: Anturi takalaita auki Anturi tai tulojohto viallinen 6 Anturi vas. akseli - Anturi tai tulojohto viallinen - Pistoketta ei kytketty - Kulma-anturin lähtösignaali sallitun mittausalueen ulkopuolella 7 Anturi oik. akseli - Anturi tai tulojohto viallinen - Pistoketta ei kytketty - Kulma-anturin lähtösignaali sallitun mittausalueen ulkopuolella - Suorita anturitesti - Tarkista anturi ja tulojohto vaurioiden varalta - Suorita anturitesti - Tarkista anturi ja tulojohto vaurioiden varalta - Tarkista mekaaninen säätö - Suorita anturitesti - Tarkista anturi ja tulojohto vaurioiden varalta - Tarkista mekaaninen IV - 36

77 Ohjausyksikkö Komfort 8 Venttiili akseli ylös/alas 9 Venttiili akseli vas./oik. Terien sisäänkääntöpainik e Terien uloskääntöpainike Johtovika tai venttiilipistoketta ei ole kytketty tai ylikuormitus Johtovika tai venttiilipistoketta ei ole kytketty tai ylikuormitus Painike tai tulojohto viallinen Painike tai tulojohto viallinen säätö Tarkista venttiili ja tulojohto vaurioiden varalta Tarkista venttiili ja tulojohto vaurioiden varalta - Suorita anturitesti - Tarkista painike ja tulojohto vaurioiden varalta - Suorita anturitesti - Tarkista painike ja tulojohto vaurioiden varalta IV - 37

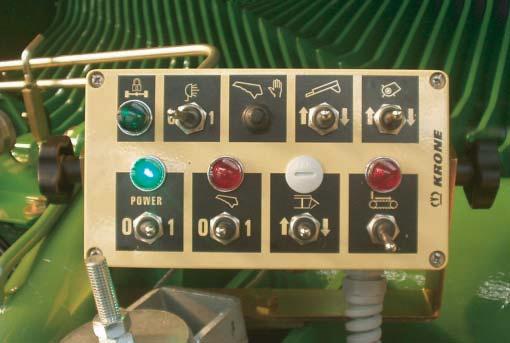

78 IV - 38 Ohjausyksikkö Komfort

79 Hallintalaitteet 5 Standardhallintajärjestelmä 5. Yleistä Noukinvaunu on varustettu sähkömagneettisin venttiilein, joiden avulla vaunun hydraulisia toimintoja käytetään kauko-ohjaimesta. Haluttu toiminto esivalitaan kauko-ohjaimesta käyttämällä vastaavaa keinukytkintä siten, että vastaava venttiili vaunussa avautuu. Sen jälkeen päästetään traktorin hydrauliventtiiliin painetta kunnes haluttu toiminto on suoritettu. Vain yhtä toimintoa voidaan käyttää samanaikaisesti, muiden kauko-ohjaimen kytkinten on oltava tällöin 0-asennossa = keskiasennossa. Noukin voi olla pohjakuljettimen kytkimen asennosta riippumatta kellunta-asennossa. Vaunua kuormattaessa noukkimen käyttökytkin on päällä ja traktorin hydraulivipu on lasku- tai kellunta-asennossa, jolloin noukin pääsee liikkumaan vapaasti ylös ja alas. Haluttaessa kuormauksen aikana kytkeä pohjakuljetin päälle, täytyy pohjakuljettimen käyttökytkin kääntää asentoon päällä. Nyt traktorin hydraulivipua käyttämällä päästetään koneeseen painetta, jolloin pohjakuljetin toimii. Pohjakuljettimen käytön jälkeen sen käyttökytkin on siirrettävä 0-asentoonsa ja traktorin hydraulivipu on myös siirrettävä lasku- tai kellunta-asentoon. 5. Erityisiä turvallisuusohjeita Loukkaantumisvaara! Työkoneen hydraulijärjestelmässä on korkea paine. Tehtäessä korjaustöitä noukinvaunun parissa pysäytä ehdottomasti traktorin moottori ja poista virta-avain virtalukosta. Hydraulilaitteiston korjaustöitä saa tehdä vain tähän tarkoitukseen koulutuksen saanut ja hydrauliikasta kokemusta omaava ammattiasentaja. Tehtäessä hitsaustöitä noukinvaunussa tai traktorissa, joka on kytketty noukinvaunuun, elektroniikka voi vaurioitua ylijännitteen seurauksena. Tästä syystä poista kauko-ohjain traktorista ja irrota kaikki kaapeliliitokset sekä kaukoohjaimesta että keskustietokoneesta. V -

80 Hallintalaitteet 5.3 Sähkömagneettinen hallintalaite XLS000 () Päävirtakytkin () Merkkivalo (vihreä) palaa, kun virta on kytketty päälle kytkimellä (). (3) Merkkivalo (punainen) palaa, kun pohjakuljetin on kytketty toimimaan. Lamppu syttyy, kun automaattinen pohjakuljettimen pysäytys aktivoituu, t.s. kun vaunu on täynnä. (4) Käyttökytkin noukkimelle (5) Käyttökytkin vetoaisan taittoa varten (6) Käyttökytkin takaportin hydraulista nostoa ja laskua varten (7) Käyttökytkin pohjakuljettimelle (kytkee kaksi nopeutta, jos käytettävissä on valinnaisvarusteena pohjakuljettimen pikakäynti) (8) Käyttökytkin hydrauliselle silputusterien pois päältä taitolle (9) Merkkivalo (punainen) palaa, kun terät eivät ole työasennossaan (0)Käyttökytkin vaunun etureunassa olevalle työvalolle ()Käyttökytkin terien vaihtoa varten Vaihdettaessa teriä siirrä terät ensi kytkimellä (8) nolla-asentoon, pidä ne siellä, ja sen jälkeen samanaikaisesti laske terät täysin alas kytkimellä (). () Merkkivalo (vihreä) syttyy, kun ohjautuvan akseliston lukitussylinteri (lisävaruste) paineistetaan, ja siten ohjautuva akseli on lukittuna keskiasentoon. (3) Kauko-ohjaimen kiinnike V -

81 Hydrauliikka 6 Hydrauliikka 6. Muista turvallisuus Viallisesta letkusta ulos purkautuva öljysuihku saattaa tunkeutua ihon läpi. Hakeudu tapaturman sattuessa heti lääkäriin.tee hydraulijärjestelmä paineettomaksi ennekuin alat huoltaa tai säätää noukinvaunua. Hydrauliikan korjauksen saa suorittaa vain erikoiskoulutuksen saanut huoltomies. Hydrauliikan sähkömagneettiset venttiililohkot on sijoitettu vaunun suojakotelon alle, oikealle vaunun etuosaaan. Sähköjärjestelmän käyttöhäiriön varalta hallintalaiteeseen sisältyy käsikäyttömahdollisuus, kts VI-4 ja VI-5. Pohjaketjun venttiilin käyttö tapahtuu painamalla venttiiliä sisään terävällä esineellä, kts ja. Noukin- ym. venttiileiden käsikäyttö tapahtuu kiertämällä ristikantaruuvia sisäänpäin. 6.. Liitäntä paineen tunnistavaan hydrauliikkaan Hallintalaite on paineentunnistava. Paineen tunnistavalla hydrauliikalla varustettua traktoria käytettäessä etuna on pienempi tehontarve johtuen öljyn vähäisemmästä lämpenemisestä. Haluttaessa hyödyntää paineenohjausjärjestelmää paineen tunnistavalla hydrauliikalla varustettua traktoria käytettäessä, kytkentä tulee suorittaa traktorissa sellaiseen hydrauliliittimeen, joka on liitetty traktorin kuormantunnistavaan (L S = Load Sensing) järjestelmään. Paineletku liitetään noukinvaunun paineenohjausliittimeen (LS) ja vastaavaan liittimeen traktorissa. Hydraulilohkon säätöruuvia saa kiertää vain hydrauliletkun ollessa kytkettynä. Yhdysjohto on tilattavissa tuotenumerolla LS KLWA-07 VI -

82 Hydrauliikka 6. Hydraulikytkennät Noukinvaunun jatkuvakiertoinen hydraulijärjestelmä on säädettävä traktorikohtaisesti (avoin hydrauliikka, suljettu hydrauliikka) Säätö tehdään vaunun hydraulilohkossa olevaa säätöruuvia kiertämällä. Hydraulilohko sijaitsee suojakotelon alla vaunun etuosassa, oikealla puolella. Säätö tehdään traktorin hydraulijärjestelmään perustuen. Säädön aikana hydrauliikassa ei saa olla painetta. Kierrä säätöruuvia () ulospäin rajoittimeen saakka normaalilla hydrauliikalla varustettu traktori LS-pumpulla (paineen tunnistava) varustettu traktori silloin kun paineen tunnistava järjestelmä ei ole käytössä Vaunu toimitetaan tehtaalta tähän asentoon säädettynä. Säätöruuvi () kierretään sisään rajoittimeen saakka suljetulla hydrauliikalla (esim John Deere) varustettua traktoria käytettäessä paineen tunnistavalla pumpulla varustettua traktoria käytettäessä kun paineen tunnistava järjestelmä on käytössä LS Hydrauliletkun liitin () on säätöruuvin alapuolella. 6.. Käsikäyttö Sähköjärjestelmässä tai magneettiventtiileissä esiintyvän häiriön sattuessa hydrauliikkaa voidaan käyttää mekaanisesti käsiohjauksella. Säätöventtiileissä paine vapautetaan kiertämällä säätöruuvia sisäänpäin. Hallintaventtiileitä mekaanisesti käsin käytettäessä venttiilin kantaa painetaan terävällä esineellä haluttuun suuntaan. Venttiilin kaaviopiirros KLWOA-07 on seuraavalla aukeamalla. KLWA-07 Kytke voimansiirto pois päältä, pysäytä traktorin moottori ja ota virta-avain virtalukosta ennenkuin alat säätää hydrauliventtiiliä. VI -

83 Hydrauliikka 6.. Esimerkkejä käsikäytöstä Noukkimen nosto (kuva KLWOA-07) Kierrä säätöventtiilin ristikantaruuvi kiinni. Paina terävällä esineellä hallintaventtiilin () kantaa, jolloin noukin nousee. Paina edelleen hallintaventtiilin kantaa terävällä esineellä ja kierrä ristikantaruuvia auki rajoittimeen saakka. Takalaudan avaaminen Kierrä tähtipyöräruuvit sisään säätöventtiiliin Takalaidan nosto. Paina terävällä esineellä hallintaventtiilin () kantaa, jolloin takalauta nousee ylös. Pidä magneettityönnin painettuna sisään ja kierrä tähtipyöräruuvit jälleen ulos vasteeseen asti.. Kaikki ristikantaruuvit on kierrettävä auki rajoittimeen saakka ennenkuin käsikäytöstä siirrytään takaisin elektronisen hallintalaitteen käyttöön. VI - 3

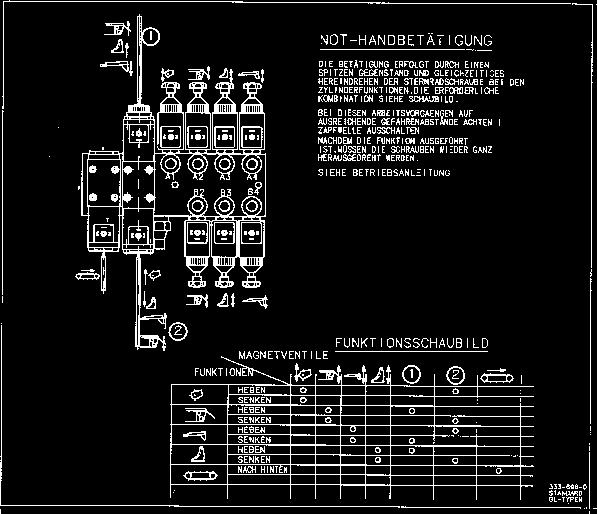

84 Hydrauliikka 6..3 Hydraulilohko, vakio Tämä hallintalaitemalli ei kuulu Suomeen tuotavaan mallistoon Hätäkäsikäyttö Käsikäyttöä Not-Handbetätigung varten venttiilin kantaa painetaan terävällä esineellä ja samanaikaisesti Die Betätigung kierretään erfolgt ao. durch ristikantaruuvia, einen kts taulukko spitzen Gegenstand alla. und gleichzeitiges Muista hereindrehen turvaetäisyys der Sternradschraube ja kytke tätä bei tehdessäsi den Zylinderfunktionen. nivelakseli Die pois erforderliche päältä. Avaa ruuvit kun siirryt hätäkäsikäytöstä normaaliin käyttöön. Kombination siehe Schaubild. Bei diesen Arbeitsvorgängen auf ausreichende Gefahrenabstände achten! Zapfwelle ausschalten! Nachdem die Funktion ausgeführt ist, müssen die Schrauben wieder ganz herausgedreht werden. siehe Betriebsanleitung! Heben = nosto Senken = lasku Nach hinten = taaksepäin MAGNETVENTILE Magneettiventtiili Toiminto FUNKTIONEN HEBEN SENKEN HEBEN SENKEN HEBEN SENKEN HEBEN SENKEN NACH HINTEN Toimintakaavio FUNKTIONSSCHAUBILD VI - 4

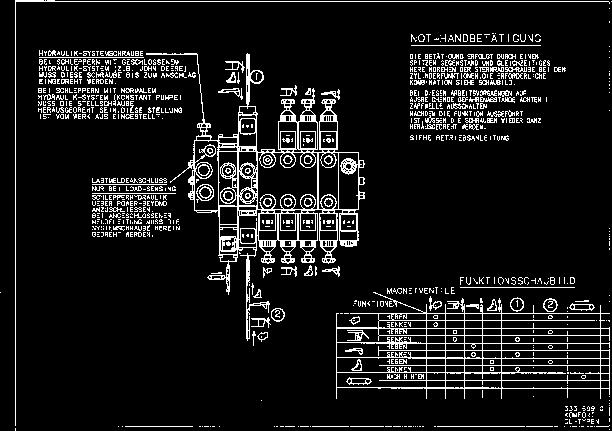

85 Hydrauliikka 6..4 Hydraulilohko, elektroninen hallintalaite Säätöruuvi Hydraulik-Systemschraube Kierrä tämä ruuvi sisään jos Bei Schleppern traktorissasi mit geschlossenem on suljettu hydraulijärjestelmä (z.b. John Deere) (esim John Hydraulik-System Deere). muß diese Schraube bis zum Anschlag Tavallisella, avoimella hydrauliikalla werden. varustettua trak- eingedreht Bei Schleppern toria mit käytettäessä normalen tämän Hydraulik-System säätöruuvin (Konstant tulee Pumpe) olla auki. Tehtaalta toimitettaessa muß die Stellschraube säätöruuvi herausgedreht on auki. sein. Diese Stellung ist vom Werk aus eingestellt. Last-Melde-Anschluß Paineenohjausliitäntä Käytetään vain niissä traktoreissa, Load-Sensing! joissa on kuor- nur bei mantunnistava (SL = ˇLoad Schlepperhydraulik Sensing) hydraulijärjestelmä. Yläpuolella oleva sää- über Power-Beyond anzuschließen. Bei angeschlossener töruuvi on kierrettävä Meldeleitung kiinni jos käytät tätä liitäntää. muß die Systemschraube hereingedreht werden. Hätäkäsikäyttö Käsikäyttöä varten venttiilin kantaa painetaan Not-Handbetätigung terävällä esineellä ja samanaikaisesti kierretään ao. ristikantaruuvia, kts Die taulukko Betätigung alla. erfolgt durch einen Muista spitzen turvaetäisyys Gegenstand und ja gleichzeitiges kytke tätä tehdessäsi nivelakseli pois päältä. Avaa ruuvit hereindrehen kun siirryt der Sternradschraube hätäkäsikäytöstä bei dennor- maaliin Zylinderfunktionen. käyttöön. Die erforderliche Kombination siehe Schaubild. Bei diesen Arbeitsvorgängen auf ausreichende Gefahrenabstände achten! Zapfwelle ausschalten! Nachdem die Funktion ausgeführt ist, müssen die Schrauben wieder ganz herausgedreht werden. siehe Betriebsanleitung! MAGNETVENTILE Magneettiventtiili FUNKTIONEN Toiminto HEBEN SENKEN HEBEN SENKEN HEBEN SENKEN HEBEN SENKEN NACH HINTEN Toimintakaavio FUNKTIONSSCHAUBILD Heben = nosto Senken = lasku Nach hinten = taaksepäin VI - 5

86 Hydrauliikka 6..5 Hydraulikschaltplan Ladewagen Standard Bedienung GL-Typ Tätä mallia ei tuoda Suomeen HECKKLAPPE / Peräportti KRATZBODENANTRIEB Pohjaketjun voimansiirto MESSER / Terät KNICKDEICHSEL / Vetoaisa PICK-UP / Noukin d=mm (33-04) d=,4mm (90-904) A A B A B A B A P = 0 BAR T P RUECKSCHLAGVENTIL / Takaiskuventtiili TANKLEITUNG / Paineletku T P DRUCKLEITUNG / Paluuletku ANSCHLUSS SCHLEPPERHYDRAULIK / Kytkentä traktoriin VI - 6

87 a Hydrauliikka 6..6 Hydraulikaavio, elektronisella hallintalaitteella varustettu vaunu A B A B b a Peräportti Terät Pohjaketjun voimansiirto Vetoaisa Noukin d=,5mm (33-04) d=,5mm (33-04) d=,4mm (90-904) LS A A B A B A B A T P Signaaliletkua käytetäänvain load sensing (S)-tyyppisessä trktorin hydraulijärjestelmässä LS-liittimiä hyväksikäyttäen T LS P Takaiskuventtiili Korkeapainesuodatin POWER BEYOND TRACTOR Paineletku T P Paluuletku Kytkentätraktoriin VI - 7

88 VI - 8 Hydrauliikka

89 Huolto ja kunnossapito 7 Huoltotyöt 7. Erityiset turvallisuusohjeet Muista aina ennen huolto- ja korjaustöihin ryhtymistä Pysäytä vaunu ja kytke nivelakselin voimansiirto vapaalle. Pysäytä traktorin moottori, ota virta-avain virtalukosta sekä kytke vaunun ja sen kaukosäätölaitteen V käyttöjännite pois päältä. Kytke pysäköintijarru päälle, jotta traktori ja vaunu pysyisivät paikallaan. Käytä tarvittaessa jarrukiiloja. Ole varovainen noukinta säätäessäsi. Varmistaudu esim. lankkujen avulla, että se pysyy ylhäällä, ellet voi säätää tai korjata sitä sen alhaalla ollessa. Asenna huollon päätyttyä kaikki suojukset takaisin paikalleen. Vältä öljyn ja rasvan käsittelyä avokäsin. Hakeudu lääkäriin jos öljy aiheuttaa tapaturman. 7. Yleistä tietoa Noudata ohjekirjassa mainittuja puhdistus- ja huoltovälejä sekä voiteluainesuosituksia. Täten varmistat, että vaunusi kuluminen on mahdollisimman vähäistä ja se pysyy hyvässä kunnossa. Vääntömomentti M A ellei toisin ole ilmoitettu). A = kierteen koko (lujuusluokka on merkitty pultin päähän.) A Ø MA (Nm) M 4, 3 4,4 5, M 5 4,5 5,9 8,7 0 M 6 7, M M A M M M4x, M KR--30 M6x, M M M 4x,5 350 M 4x M M 7x M Muttereiden ja ruuvien kireys on tarkastettava n. 50 käyttötunnin välein. Kiristä tarvittaessa! VII -

90 Huolto ja kunnossapito 7.3 Rengastus Jätä rengastyöt erikoiskorjaamon tehtäväksi. Heillä on tarvittavat erikoistyökalut renkaan vanteelta irroittamista yms. töitä varten. Pysäköi vaunu aina mahdollisimman tasaiselle alustalle. Varmista paikallaanpysyminen pysäköintijarrulla ja tarvittaessa rengaskiiloilla. Tarkasta säännöllisesti pyörän kiinnityspulttien kireys. Pysy turvallisen matkan päässä renkaasta kun täytät sitä paineilmalla. Räjähdysvaara! Tarkasta rengaspaineet säännöllisesti. Oheisessa piirroksessa on näytetty pyörän kiinnityspulttien kiristysjärjestys. Tarkasta pulttien kireys 0 käyttötunnin jälkeen vanteen paikalleen panosta sekä muutoin 50 käyttötunnin välein. 3 0 Pulttikierre Pultin Pulttien maks. vääntömomentit kannan koko lukumäärä mm napaa kohti kpl musta sinkitty 5 8 M x,5 9 4/5 95 Nm 95 Nm M 4 x,5 5 5 Nm 5 Nm 7 6 M 8 x, Nm 30 Nm M 0 x, Nm 40 Nm M x,5 3 8/0 50 Nm 560 Nm 9 4 KLWOA-0 M x Nm 505 Nm Tarkasta rengaspaineet säännöllisesti. Paine määräytyy rengaskoon mukaan. VII -

91 Huolto ja kunnossapito Rengaspaine Renkaiden merkintä Vähimmäispaine Suurin sallittu paine Suositeltava rengaspaine* * [bar] [bar] [bar] 600/55-,5 - PR,,6,4 700/ PR,75,5,0 700/50 R6.5 TL,7,7,3 800/40 R6.5 TL,5,8,3 *) Suositus koskee normaalia käyttöä vaihtelevasti pellolla ja tiellä. Tarvittaessa rengaspainetta voidaan alentaa mainittuun vähimmäispaineeseen saakka. Tällöin on kuitenkin otettava huomioon renkaiden muuttuva dynaaminen käyttäytyminen varsinkin maantieajossa. 7.4 Vetoaisan silmukka Kulunut vetoaisan silmukan hela on uusittava. Anna koulutuksen saaneen huoltomiehen suorittaa vaihtotyö. a Vetoaisan silmukan sisähela on vaihdetava kun sisämitta on kasvanut 43 mm:iin. Pidä silmukka puhtaana ja voitele se konerasvalla aikaajoin. Täten pienennät sen kulumista. KDW0330 VII - 3

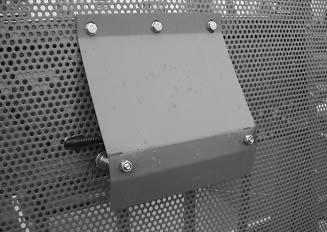

92 Huolto ja kunnossapito 7.5 Anturien sijainti 8 3 Komfort Komfort Komfort 7 7a Standard 6XL0006 Nro. Anturin nimitys Kiristysmomentti Lastausautomatiikka B (lisävaruste) 0 Nm Pohjakuljettimen katkaisu (B3) 0 Nm 3 Takalaita B6 (oik.) (Komfort) (lisävaruste) 0 Nm 4 Akselin anturi vasen/oikea (lisävaruste) 5 Teräpalkin painike (nosto/lasku) (lisävaruste) 0 Nm 6 Terä aktiivinen/ei aktiivinen (B) (Komfort) 0 Nm Terä aktiivinen/ei aktiivinen (vakio) 0 Nm 7 Työtietokone vas. (Komfort) (lisävaruste) 7a Hydraulinen akselin jousitus (lisävaruste) 8 Akseli lukittu B7 (lisävaruste) 0 Nm VII - 4

93 Huolto ja kunnossapito 7.5. Anturien säätö Namur-anturi d = mm Lähettimen () ja anturin () välisen etäisyyden on oltava a = mm. 3 Säätö Irrota mutterit anturin kummaltakin puolelta. Kierrä muttereita, kunnes mitta a = mm. Kiristä mutterit jälleen. Namur-anturi d = 30 mm a BP-VFS-088- Lähettimen () ja anturin () välisen etäisyyden on oltava a = 5 mm. Säätö 3 Irrota mutterit anturin kummaltakin puolelta. Kierrä muttereita, kunnes mitta a = 5 mm. Kiristä mutterit jälleen. a BPXC07 Reed-anturi Lähettimen () ja anturin () välisen etäisyyden on oltava a = mm. Säätö 3 Irrota mutterit anturin kummaltakin puolelta. Kierrä muttereita, kunnes mitta a = mm. Kiristä mutterit jälleen. a TR VII - 5

94 Huolto ja kunnossapito 7.6 Automaattinen pohjakuljettimen pysäytyksen säätö Vaunun täyttyessä, kun kuormattava materiaali painautuu takalaitaa vasten, anturi kytkee pohjakuljettimen käytön pois päältä. Tämä toiminta on tarkastettava ennen ensimmäistä käyttöönottoa sekä ensimmäisiä kuormia tehtäessä. Tämän jälkeen tarkastus tehdään 50 käyttötunnin välein. Etäisyys A anturin ja magneetin välillä ei saa ylittää mm. Ilman kuormitusta anturin ja magneetin välisen etäisyyden B on oltava 5-30 mm. TR Älä mene avatun takalaidan alle tyhjennyksen aikana. Puristumisvaara! Sensor A B Magnet TR VII - 6

95 Huolto ja kunnossapito 7.7 Hydrauliikan huolto-ohjeet 7.7. Korkeapainesuodatin Sähköhydraulisella hallintalaitteella varustetuissa vaunuissa on hydrauliöljyn suodatin venttiililohkoon menevässä paineletkussa. Vaihda suodatinelementti (3) satokauden jälkeen. Suodatinelementin vaihto Päästä paine pois hydraulijärjestelmästä. Aseta suodattimen alle riittävän suuri astia ulosvaluvaa öljyä varten. Irroita suodattimen kotelo (7 mm kiintoavain). Ota suodattimen kotelo irti ja kaada öljy astiaan. Puhdista suodattimen kotelo. Vedä vanha suodatin pois paikaltaan. Paina uusi suodatin (3) paikalleen. Tarkasta O-renkaan tiiveys (). Vaihda O-rengas jos se on vaurioitunut. Sovita suodatinkotelo paikalleen ja kierrä suodatinkotelo kiinni. Kiristä suodatinkotelon kiinnitys. Koekäytä hydrauliikka. Tarkasta että vuotoja ei esiinny. EIN AUS VII - 7

96 Huolto ja kunnossapito 7.8 Öljymäärän tarkastus ja öljynvaihto Tarkasta vaihteiston öljyn määrä ennen vaunun käyttöönottoa ja tee tarkastus sen jälkeen säännöllisesti. Ensimmäinen öljynvaihto suositellaan tehtäväksi käyttötunnin jälkeen. Senjälkeen öljynvaihto tehdään aina satokauden päätyttyä. Öljysuositus: SAE 90 API-GL-4. Jäteöljy on ongelmajätettä. Hävitä se asianmukaisesti Pääkulmavaihde Öljyntarkistus: Avaa tarkastusruuvi () Öljyn pinnan tulee olla täyttöaukon () tasalla Lisää öljyä (SAE 90) tarvittaessa, kierrä tarkistustulppa () paikalleen Öljynvaihto: Avaa tyhjennystulppa () Tyhjennä öljy sopivaan astiaan. Kierrä tyhjennystulppa () kiinni. Kaada uusi öljy aukon kautta (3) (Öljyn pinnan tulee olla täyttöaukon tasalla ()) Kierrä tarkistustulppa () ja huohotinruuvi (3) paikalleen. KDW Sulloja Sullojan voimansiirron öljymäärän tarkistusruuvi sijaitsee suojapellin takana oikealla, vaunun etuosassa. Tarkasta öljyn määrä 00 käyttötunnin välein. Öljyntarkistus: Avaa tarkastusruuvi () Öljyn pinnan tulee olla täyttöaukon () tasalla Lisää tarvittaessa öljyä ylätulpan (3) kautta, jotta öljyn pinta on tarkistustulpan () tasolla. Öljynvaihto: Avaa tyhjennystulppa (3) Tyhjennä öljy sopivaan astiaan Kierrä tyhjennystulppa (3) kiinni. Kaada uusi öljy aukon kautta () (Öljyn pinnan tulee olla täyttöaukon () tasalla) 3 KLW0700 VII - 8 KLW07090

97 Huolto ja kunnossapito Pohjakuljetin Pohjaketjun vetokoneisto sijaitsee oikealla vaunun takaosassa. Öljyntarkistus: Avaa tarkastusruuvi () Öljyn pinnan tulee olla täyttöaukon () tasalla. Lisää öljyä (SAE 90) tarvittaessa, kierrä tarkistustulppa () paikalleen Öljynvaihto: Avaa tyhjennystulppa () Tyhjennä öljy sopivaan astiaan Kierrä tyhjennystulppa () kiinni. Kaada uusi öljy aukon kautta () (Öljyn pinnan tulee olla täyttöaukon () tasalla) 6XL Ketjunkiristys 7.9. Noukin x Noukkimen vetolaitteisto on koneen oikealla puolen. Jousen pituus kiristettynä tulee olla 60 mm Pohjaketju KDW040 Noukinvaunun pohjaketjussa on automaattinen kiristys. Tarkista säännöllisesti kiristyslaitteen toiminta. Pitkäaikaisen käytön jälkeen ketju voi venya, jolloin automaattisen kiristyksen toiminta-alue ei ole riittävä. Tällöin ketjua on lyhennettävä tai useampia lenkkejä. Lyhennyksessä tarvitaan kierretankoa, joka on valmistettava tapauskohtaisesti. Ketjun löysääminen: Vaara! Jousi on erittäin kireällä. Jätä automaattisen kiristimen säätö ja korjaus vaunun rakenteeseen perehtyneen, asianmukaisilla erikoistyökaluilla varustautuneen ammattimiehen tehtäväksi. Ansicht von hinten Kiinnitä kierretanko kiristimeen () ja kierrä tankoa () mutterilla ulospäin kunnes pultti (5) voidaan irrottaa. Päästä jousi (3) aivan löysälle. Kiristä pohjakuljetinta pultin M6x70 (4) avulla kunnes kiila (4) työntyy hammastukseen vasten kiristyssuuntaa ja reiästä (7) voidaan läpityöntää pultti. Poista pultti (4) Ansicht von oben TR VII - 9

98 Huolto ja kunnossapito Ketjun lyhentäminen Irroita ketjulukon sokka (). Ota lukituskappale () irti. Lyhennä ketjua tarpeen mukaan tai 4 lenkkiä. Aseta yhdyslenkki (3) paikalleen. Kiinnitä lukituskappale ja sokka takaisin paikalleen. 3 Molempia ketjuja on lyhennettävä yhtä paljon. Kaksoispohjakuljettimella (4 ketjua) varustetun vaunun kaikkia ketjuja on lyhennettävä yhtä paljon. Kiristä jousta (3) kunnes pultti (5) voidaan työntää läpi. Poista kierretanko ja pultti reiästä (7). 7.0 Kaapimet KDW05060 Vaunuissa sullojan kaapimet sijaitsevat syöttökanavassa, vaunun etuosassa. Tarkasta kaapimen kaarevan sivun kunto satokauden päätyttyä. Vaihda tarvittaessa Terien etäisyys 6XL0007 Terät on säädetty tehtaalla eivätkä ne kaipaa säätöä käytön aikana. KDW04040 Välyslistan kunto on tarkastettava käyttökauden jälkeen. Uuden listan paksuus on 6 mm (varaosa n:o ). Lista on vaihdettava, jos se n paksuus on kulunut puoleen. XXL00004 VII - 0

99 Huolto ja kunnossapito 7.0. Kaapimen ja rummun välys Kaapimien () välykset (A) on merkitty kuvaan 6XL mm 6XL0005 Kaapimien ja sullojan etäisyyden säätö Löysää kaikki kaapimen rungon kiinnitysruuvit () oikealla ja vasemmalla puolen. Käännä koko kaavinpalkkia niin, että välys A on 0- mm. Kiristä kiinnitysruuvit. KLW Teräsuojien varmistusrullien säätö Teräsuojien vipujen varmistusrullien () on pyörittävä helposti kytkennän aikana (varmuusjousien kiristys terien asentamisen jälkeen). Päinvastaisessa tapauksessa lisääntyy tehonkulutus kytkennän yhteydessä. Teränsuojaus ei tällöin toimi tarkoituksenmukaisesti (terien vahingoittuminen lisääntyy). Tämän välttämiseksi rullat on voideltava kun ne eivät enää pyöri kevyesti. Voitelu on tehtävä vähintään kerran vuodessa. 6XL00003 Pulttien () ympärysurat on täytettävä kokonaisuudessaan voiteluaineella. VII -

100 7. Voitelu Huolto ja kunnossapito 7.. Muista turvallisuus Kytke voimansiirto pois päältä, poista paine hydrauliikasta ja pysäytä traktorin moottori sekä ota virta-avain virtalukosta ennekuin tarkastat, säädät tai huollat konetta. Varmistaudu, että vaunu pysyy paikallaan. Asenna kaikki suojapellit ja turvalaitteet paikalleen ennenkuin otat vaunun käyttöön. Vältä voiteluaineen ihokontaktia. Käytä suojakäsineitä. Hakeudu heti lääkäriin jos öljyä tai voiteluainetta tunkeutuu ihon läpi. 7.. Yleistä Käsitteiden selostus: Nimike Voiteluaine Kohde/määrä Huomattavaa Rasvaus Yleisrasva Keskim. kaksi Pyyhi ylipursuva puristusta nippaan rasva nipasta rasvapuristimella voitelun jälkeen Voitelu Käytä bioöljyä Levitä öljyä Poista vanha, ellei toisin ole voideltavalle pinnalle ylimääräinen öljy mainittu siveltimellä Öljyäminen Käytä bioöljyä Ketjut Levitä tasaisesti ellei toisin ketjulle ole mainittu Huoltovälien ilmoittamisessa on käytetty perustana lyhyttä silppua tekevän noukinvaunun keskimääräistä kuormitusta. Suuremmalla kuormituksella tai erittäin raskaissa työskentelyolosuhteissa on huoltovälejä lyhennettävä. Nivelakseli Nivelakselin voiteluvälit on ilmoitettu viereisessä kaaviossa. Lisätietoja: katso nivelakselin valmistajan käyttöohjeita. 8h 8h 0h 8h 40h 40h 8h KLW0340 VII -

101 Huolto ja kunnossapito 7..3 Voitelukohteet 00h 00h bei Hitch + Kugel 50h 0h 50h 0h 50h 50h 50h bei Lenkachse 50h 50h bei Lenkachse 50h bei hydr. Federung 00h 00h KDW090 50h 50h 50h 50h VII - 3

102 Huolto ja kunnossapito 7..4 Voitelukohteet Voitelukohteet ja rasvanippojen määrä on merkitty oheiseen taulukkoon. Voitelukohde Titan Nippojen määrä Sullojan laakerit Pysäköintijarrun vipu Ohjausakselin olkatuki (erikoisvaruste) 4 Ohjausakselin lukitussylinteri (erikoisvaruste) Pohjaketjun akseli, takana 4 Telikeinu (oikea/vasen) Jousisylinterien kuulasilmät (vain hydraulisesti jousitetussa koneistossa) 8 Jarruakselin laakerit ja vivustonsäätimet Pohjaketjun akseli, edessä 4 Noukin ja tukipyörät Noukkimen tukipyörän akselin laakeri Noukkimen ohjainkehä Nivelakseli 3 Vetosilmukka (kierrettävässä Hitch -vetosilmukassa ja pallopääkytkimessä K80) VII - 4

103 Huolto ja kunnossapito 7.3 Jarrujärjestelmä 7.3. Muista turvallisuus Jätä jarrujärjestelmän huolto ja korjaus erikoiskoulutuksen saaneen huoltomiehen tehtäväksi. Tehdas ei vastaa jarrujärjestelmän luonnollisesta kulumisesta johtuvasta huollosta eikä osakustannuksista. Jarrujärjestelmää ei pidä muuttaa eikä sitä saa ylikuormittaa. Korjaa jarruissa esiintyvät viat välittömästi. Varmistaudu aina liikkeellelähtiessäsi, että jarrujärjestelmä toimii oikein. Jarrujen säätö Jarrujen toimintaa ja kulumista on jatkuvasti tarkkailtava ja tarvittaessa ne tulee säätää. Säätö on tehtävä kun sylinteri liikkuu noin /3 koko iskunpituudestaan. Tue akselisto ennen säätöä jarrukiiloilla Jarrujärjestelmän säätö Jarruvivusto, jarrukengät ja -rummut sopeutuvat toisiinsa ensimmäisten ajokilometrien aikana. Tällöin mahdollisesti syntynyt välys on poistettava. Jarruvivuston säätö Työnnä kädellä vipua jarrutussuuntaan. Sylinterin ja tangon tyhjä liike saa olla enintään 35 mm ennen jarrun päälle menoa. Säätö tehdään vivun kuusioruuvilla. Säädä niin, että tyhjä liike a on 0-% pituudesta B. Esimerkiksi vivun pituus 50 mm = tyhjä liike 5-8 mm. VII - 5

104 Huolto ja kunnossapito Putkiston ilmansuodatin Ilmansuodatin sijaitsee jarruventtiilin etupuolella. Se puhdistaa paineilman ja täten suojaa jarrujärjestelmää häiriöiltä. Jarrujärjestelmä toimii myös suodattimen ollessa tukossa. Ilmansuodattimen poisto Irroita mutteri () Käännä ilmansuodatinta (). Löysää lukitusrengasta (3). Ota suodatin ulos. Ilmansuodattimen huolto Puhdista ilmansuodatin aina ennen satokauden alkua. Ilmansuodattimen asennus paikalleen 3 Asennus suoritetaan päinvastaisessa järjestyksessä kuin irroitus. KLW00 Varmistaudu, että osat tulevat oikeaan järjestykseen! () Jousi () Suodatin (3) Sovituskappale (4) Jousi (5) Tiiviste (6) Suojus (7) Lukitusrengas KLW0090 VII - 6

105 Huolto ja kunnossapito Ilmanpainesäiliö Kompressori kehittää jarrujen tarvitseman ilmanpaineen painesäiliöön. Käytön aikana säiliöön saattaa kertyä kondenssivettä. Tarkasta säiliö säännöllisesti. Erittäin kylmällä ilmalla päivittäin (pakkaskeli) normaalioloissa viikottain kuitenkin vähintään 0 käyttötunnin välein Vedenpoistoventtiili on paineilmasäiliön alla. Varmistaudu, että vaunu pysyy paikallaan. Avaa vedenpoistoventtiili ja päästä kondenssivesi ulos, Tarkasta venttiilin kunto, puhdista tarvittaessa ja sulje venttiili. Voimakkaasti likaantunut ja vuotava venttiili on vaihdettava. 7.4 Työpäivän jälkeinen huolto Puhdista syöttökanava, sulloja ja vastaterät perusteellisesti työpäivän jälkeen. Ko. osat on ruostesuojattava, jos seisokista tulee useamman päivän mittainen. 7.5 Huolto- ja korjaustyöt kuormatilassa Jos kuormatilassa on tehtävä huolto- tai korjaustöitä, avattu takaportti on tuettava niin, ettei se laskeudu alas. Käytä apuna sopivia tikkaita. VII - 7

106 VII - 8 Huolto ja kunnossapito

107 Talvivarastointi 8 Talvivarastointi 8. Erityisiä turvallisuusohjeita Muista aina ennen huolto- ja korjaustöihin ryhtymistä Pysäytä vaunu ja kytke voimansiirto vapaalle. Pysäytä traktorin moottori, ota virta-avain virtalukosta ja kytke vaunun ja sen kaukosäätölaitteen V:n käyttöjännite pois päältä. Kytke pysäköintijarru päälle, jotta traktori ja vaunu pysyisivät paikallaan. Käytä tarvittaessa jarrukiiloja. Ole varovainen noukinta säätäessäsi. Varmistaudu esim. lankkujen avulla, että se pysyy ylhäällä ellet voi säätää tai korjata sitä sen alhaalla ollessa. Tee vaunun hydraulijärjestelmä paineettomaksi ennenkuin alat huoltaa tai korjata hydrauliikkaan liittyviä komponentteja. Älä tutki öljyvuotoja paljain käsin vaan käytä esim. pahvin palaa. Korkean paineen alainen öljysuihku leikkaa veitsen tavoin. Tapa- turman sattuessa hakeudu heti lääkäriin! Älä käsittele voiteluaineita paljain käsin. Jätä hydrauliikan korjaustyöt erikoiskoulutuksen saaneen asentajan tehtäväksi. Sulje suojapellit ennen liikkeellelähtöä huollon jälkeen. 8. Yleistä Puhdista vaunu sisältä ja ulkoa perusteellisesti ennen talvivarastointia. Jos puhdistamiseen käytetään painepesuria, vesisuihkua ei pidä suunnata suoraan laakereihin tai liitoskohtiin. Voitele kaikki nipat ohjeen mukaan. Laakereista ulospuristuvaa rasvaa ei pidä pyyhkiä pois. Rasva suojaa kosteudelta. Ota käyttöketjut irti ja pese ne paloöljyllä (=petroolilla, älä käytä muita liuottimia). Tarkasta samalla ketjujen ja ketjupyörien kuluneisuus. Voitele ketjut ja asenna ne ketjut paikalleen. Kiristä ne ohjeen mukaan. Tarkasta liikkuvien osien, kuten ketjujen kääntöpyörien, nivelien, kiristyspyörien jne. liikkuvuus. Irroita ne tarvittaessa, voitele ja asenna takaisin paikalleen, vaihda kuluneet osat uusiin. Käytä ainoastaan alkuperäisiä Krone-varaosia. Vedä nivelakselin puolikkaat irti toisistaan. Voitele konerasvalla metalli- ja muoviputkien sisäpinnat kiinnijuuttumisen ja jäätymisen estämiseksi. Voitele rasvanipat ohjeen mukaan. Varastoi vaunu kuivaan paikkaan, ei kuitenkaan väkilannoitteiden tai eläinsuojien lähelle. Paikkamaalaa tarvittavat kohdat. Ruostesuojaa kiiltäviksi kuluneet kohdat. Käytä nostoon asianmukaista nosturia. Varmistaudu, että pukeille nostettu vaunu pysyy tukevasti paikallaan. Pitkäaikaisen varastoinnin ajaksi suosittelemme, että nostat vaunu pukkien varaan. Täten paino renkailta poistuu eivätkä ne vaurioidu, mikä saattaisi tapahtua jos vaunu seisoisi samassa kohden hyvin kauan. Suojaa renkaat suoralta auringonvalolta, öljyltä ja rasvalta. Suorita tarpeelliset kunnossapito- ja korjaustyöt välittömästi satokauden jälkeen. Tee luettelo kaikista tarvittavista varaosista. Näin helpotat KRONE-kauppiaan varaosatilauksen käsittelyä ja voit olla varma siitä, että kone on uuden satokauden alkaessa käyttövalmiina. VIII -

108 VIII - Talvivarastointi

109 Käyttökauden alussa 9 Uuden käyttökauden alkaessa 9. Erityisiä turvallisuusohjeita Muista aina ennen huolto- ja korjaustöihin ryhtymistä Pysäytä vaunu ja kytke voimansiirto vapaalle. Pysäytä traktorin moottori, ota virta-avain virtalukosta, ja kytke vaunun ja sen kaukosäätölaitteen käyttöjännite pois päältä. Kytke pysäköintijarru päälle, jotta traktori ja vaunu pysyisivät paikallaan. Käytä tarvittaessa jarrukiiloja. Ole varovainen noukinta säätäessäsi. Varmistaudu esim. lankkujen avulla, että se pysyy ylhäällä ellet voi säätää tai korjata sitä sen alhaalla ollessa. Tee vaunun hydraulijärjestelmä paineettomaksi ennenkuin alat huoltaa tai korjata hydrauliikkaan liittyviä komponentteja. Älä tutki öljyvuotoja paljain käsin vaan käytä esim. pahvinpalaa. Korkean paineen alainen öljysuihku leikkaa veitsen tavoin. Tapaturman sattuessa hakeudu heti lääkäriin! Älä käsittele voiteluaineita paljain käsin. Jätä hydrauliikan korjaustyöt erikoiskoulutuksen saaneen asentajan tehtäväksi. Varmistaudu, että suojapellit ovat kiinni ja lukitut ennenkuin lähdet liikkeelle. 9. Yleistä Voitele kaikki rasvanipat ja öljyä ketjut huolto-ohjeen mukaisesti. Tarkasta vaihteiston öljymäärä, lisää öljyä tarvittaessa Tarkasta hydrauliletkujen ja -liitosten tiiveys. Tarkasta renkaiden ilmanpaine, lisää ilmaa tarvittaessa. Tarkasta ruuvien ja muttereiden kireys, kiristä tarvittaessa. Tarkasta sähkölaitteiden kunto ja toimivuus, korjaa tarpeen mukaan. Käy läpi koneen kaikki säätökohteet ja suorita uusintasäätö tarpeen mukaan. Tarkasta rungon ja lavan kunto. IX -

110 IX - Käyttökauden alussa

111 0 Häiriöt, syyt ja korjausehdotus 0. Muista turvallisuus Käyttöhäiriöt, syyt, korjaus Muista aina ennen huolto- ja korjaustöihin ryhtymistä Pysäytä vaunu ja kytke voimansiirto vapaalle. Pysäytä traktorin moottori, ota virta-avain virtalukosta, ja kytke vaunun ja sen kaukosäätölaitteen käyttöjännite pois päältä. Kytke pysäköintijarru päälle, jotta traktori ja vaunu pysyisivät paikallaan. Käytä tarvittaessa jarrukiiloja. Ole varovainen noukinta säätäessäsi. Varmistaudu esim. lankkujen avulla, että se pysyy ylhäällä ellet voi säätää tai korjata sitä sen alhaalla ollessa. Tee vaunun hydraulijärjestelmä paineettomaksi ennenkuin alat huoltaa tai korjata hydrauliikkaan liittyviä komponentteja. Älä tutki öljyvuotoja paljain käsin vaan käytä esim. pahvinpalaa. Korkean paineen alainen öljysuihku leikkaa veitsen tavoin. Tapaturman sattuessa hakeudu heti lääkäriin! Älä käsittele voiteluaineita paljain käsin. Jätä hydrauliikan korjaustyöt erikoiskoulutuksen saaneen asentajan tehtäväksi. Varmistaudu, että suojapellit ovat kiinni ja lukitut ennenkuin lähdet liikkeelle. 0. Yleisimmät ongelmatilanteet ja niiden selvittäminen Ongelma Syöttölaite tukkeutuu Mahdollinen syy Liian suuri karho Liian suuri ajonopeus Pyörivä karhonohjain liian alhaalla Liian pieni läpimeno syöttökanavassa. Noukkimen ketjupyörän ylikuormituskytkimen katkopultti katkennut. Korjausehdotus Tee pienempiä karhoja Aja hitaammin Nosta Pyörivä karhonohjain Ota huomioon kiinnityskorkeus. Vaihdetaan katkopultti uuteen. Ylikuormituskytkin laukeaa kuormauksen aikana Selvitä ylikuormituksen syy. Poista se ja käynnistä voimansiirto uudelleen Liian suuri ajonopeus Aja hitaammin Sullojasta kuuluu ääniä Terien lisääntynyt vahingoittuminen; Lisääntynyt tehonkulutus terien kytkennän yhteydessä Hydraulijärjestelmä ei toimi Terät ovat tylsät Kuormattava rehu tukkeutuu syöttökanavan yläosaan Terät ovat vaurioituneet Kaapimet eivät ole oikeassa asennossa Sullojan piikit ovat vääntyneet Teräsuojien varmistusrullat eivät pyöri riittävän helposti Venttiililohkon säätöruuvi ei ole oikeassa asennossa Järjestelmä ei saa virtaa Irroita terät ja teroita Kytke syöttö ajoissa pois päältä Vaihda vaurioituneet terät Säädä kaapimet Oikaise tai vaihda piikit Varmista, että varmistusrullat pyörivät riittävän helposti kytkennän yhteydessä (luku 6.0) Tarkasta säätö, tarvittaessa säädä traktorin hydrauliikan mukaisesti Tarkasta sähkömagneettiventtiilien liittimet ja toiminta käsikäytön avulla. X -

112 X - Käyttöhäiriöt, syyt, korjaus

113 A Käyttöönotto Ensimmäisen käyttöönoton valmistelu Liite Kuljetuksen ajaksi vaunun nivelakseli sekä mahdolllisesti joitain muitakin osia on jouduttu irroittamaan. Ennen käyttöönottoa irroitetut osat on asennettava paikalleen ja vaunu on muutoinkin tarkastettava. Vaunu on säädettävä käytettävän traktorityypin mukaan, mikä koskee ennenmuuta nivelakselin pituutta ja vetoaisan korkeutta. Jotkut osat toimitetaan irrallisena, niistä oheinen luettelo XL0000 Nivelakseli Hallintalaite (Suomeen tuotavissa malleissa elektroninen) 3 Valojen sähköjohto 4 Spraymaalipurkki 5 Käyttöohje 7 Pienosia laatikossa Kuvassa esitettyjen osien lisäksi Suojakangas ( kpl) Metallitanko ( kpl) Kiristysnauha (6 kpl) Kuorman rajoitusvaijerit ( kpl) Virtajohto Säilytystasku (lisävaruste) Standardihallintalaite (lisävaruste) Hallintalaitteen kaapelit (lisävaruste) Pidin (lisävaruste) Imukuppikiinnitin (lisävaruste) Vipu A -

114 Liite A. Vetoaisan korkeus ja vetoaisan silmukan säätö A.. Yleistä Parhaan noukintatuloksen saavuttamiseksi vetoasa on säädettävä käytettävän traktorin mukaan. Säädä aisa niin, että rungon yläreunan korkeus (x) maasta on cm. x KDW0330 A.. Muista turvallisuus Kytke voimansiirto vapaalle, pysäytä traktorin moottori ja ota virta-avain virtalukosta ennenkuin säädät tai huollat noukinvaunua. Hydraulisesti säädettävän vetoaisan perussäätö tulee jättää huoltomiehen tehtäväksi. Laske vetoaisa ala-asentoon kuljetusajon ajaksi. Hydrauliikan korjauksen saa suorittaa vain erikoiskoulutuksen saanut huoltomies. Hydraulista korkeussäätöä saa käyttää vain tasaisella alustalla vaunua tyhjennettäessä. Varmistaudu, että aisa pysyy ylhäällä säädön, huollon tai korjauksen aikana. Tapaturmavaara! A..3 Korkeussäätö Sylinterin säätö Kiinnitä vaunun vetosilmukka () hydrauliseen vetokoukkuun (kuvassa esitetty saksalainen vetolaite). A - KDW0030

115 Liite Laske tukijalka alas. Löysää vastamutteri SW46 (), kunnes avain voidaan asettaa männänvarren () päälle. Männänvartta () on kierrettävä niin paljon kierrekappaleeseen nähden kunnes kehyksen yläreunan ja pohjan välinen mitta x on,50 -,55 m. Säätö ei onnistu jos sylinteri (4) on vedetty sisimpään asentoonsa. 4 SW46 3 Kiristä jälleen vastamutteri () kiinni. Molemmat sylinterit on säädettävä samanaikaisesti. 6XL00004 Muuta tarvittaessa sylinterin takakiinnike () toiseen reikään (3). 3 6XL00005 A..4 Vetosilmukan kulman säätö Vetosilmukalla on kaksi vaihtoehtoista asentoa. Täten vetoaisa saadaan mahdollisimman vaakasuoraan asentoon vaunun ollessa vetokoukussa. Traktorin vetolaitteen korkeudesta riippuen käytetään reikää A tai B. Kiinnitysruuvien kiristysmomentti:.450 Nm B A KDW0360 A - 3

116 Liite A. Nivelakselin asennus A.. Muista turvallisuus Varmista ennen nivelakselin päällekytkentää, että traktorin voimanotto on säädetty oikealle nopeudelle. Kytke voimansiirto vapaalle, pysäytä traktorin moottori, ota virta-avain virtalukosta ennenkuin ryhdyt puhdistamaan, säätämään tai korjaamaan noukinvaunua. Varmistaudu, että ulkopuoliset ovat turvallisen välimatkan päässä ennenkuin kytket voimansiirron päälle. A.. Ylikuormituskytkin Noukinvaunussa on nokkakytkin-tyyppisellä ylikuormitussuojalla varustettu nivelakseli. Ylikuormituksen hetkellä kytkin luistaa ja voimansiirto vaunuun katkeaa. Pysäytä traktori ja selvitä ylikuormituksen syy ennenkuin kytket voimansiirron uudelleen päälle. Pidä ylikuormituskytkin toimintakuntoisena. Se suojaa traktoria ja noukinvaunua. 75 Takuu raukeaa jos ylikuormituskytkin säädetään suosituksesta poikkeavaan arvoon. KDW0350 Vääntömomenttia kuvaava tunnusluku () on stanssattu kytkimen ulkovaippaan. Varmistaudu, että käytät oikean tyyppista nivelakselia omassa vaunussasi. Vaunutyyppi Voimanoton kierrosluku Nm Ylikuormituskytkimen tunnusnumero 5XL- R/GL ; 6-XL R/GL A - 4

117 Liite A..3 Pituuden sovittaminen Nivelakselin () pituus on säädettävä käytettävän traktorin mukaisesti. Kiinnitä vaunu traktoriin. Käännä yhdistelmä sellaiseen asentoon, jossa nivelakseli tulisi olemaan lyhimmillään. Kiinnitä nivelakselin puolikkaat omiin akselitappeihinsa (ylikuormitussuojalla varustettu puolikas vaunun akselitappiin), mutta älä paina puolikkaita sisäkkäin. Aseta akselin puolikkaat vierekkäin ja merkitse esim. tussikynällä lyhentämiskohta (mikäli tarpeen). Molempia puolikkaita ja suojaputkia on lyhennettävä yhtä paljon. Katso nivelakselin valmistajan käyttöohjetta. RBV000 Ota huomioon myös hydraulisen vetoaisan nivelakselille asettamat vaatimukset. VP--035 A..4 Nivelakselin asennus Ylikuormitussuojalla varustettu akselin pää kiinnitetään vaunun akselitappiin. Varmistaudu, että lukitusnastat napsahtavat kiinni. Muista kiinnittää suojakuoren pyörimisen estävät turvaketjut asianmukaisesti. Varmistaudu, että nivelakseli ei ota käänteissä kiinni traktorin osiin. KR--080 A - 5
