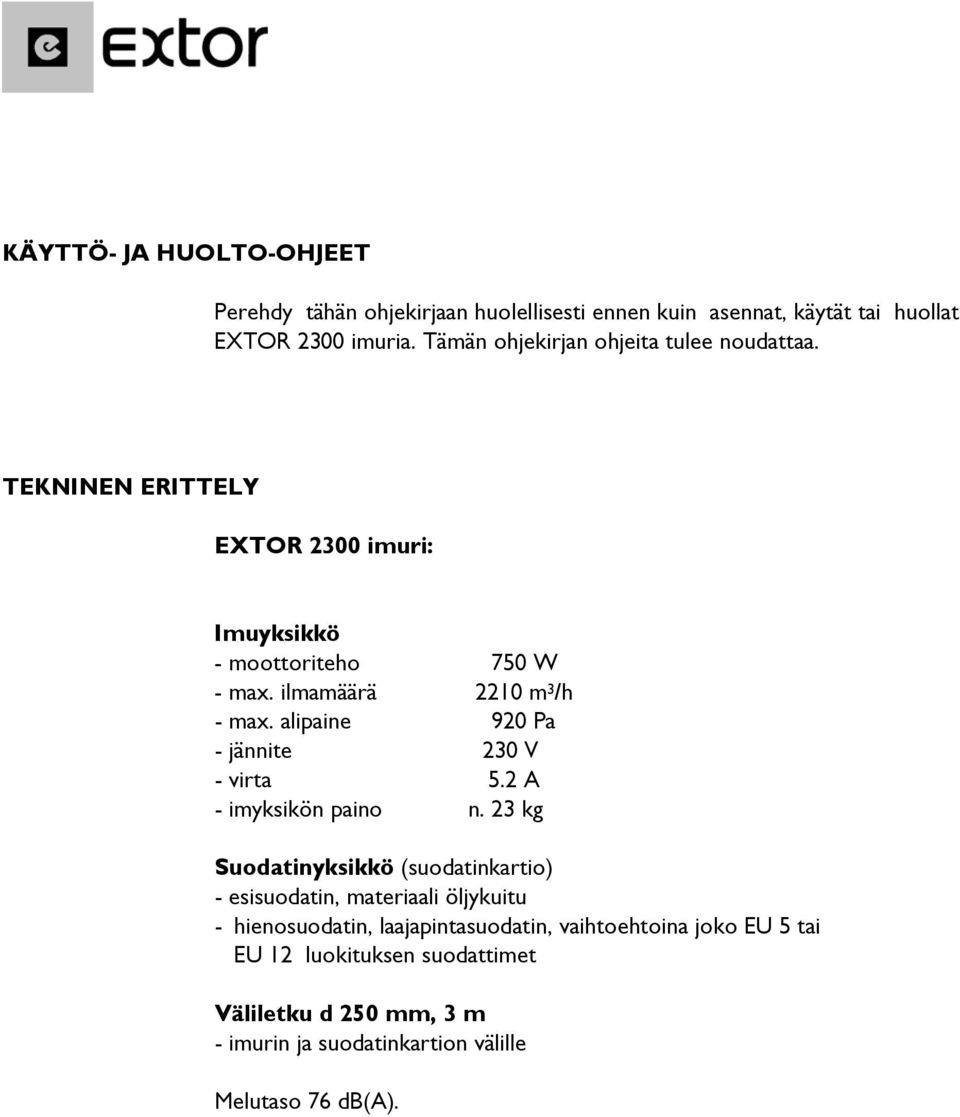

1 KÄYTTÖ- JA HUOLTO-OHJEET Perehdy tähän ohjekirjaan huolellisesti ennen kuin asennat, käytät tai huollat EXTOR 2300 imuria. Tämän ohjekirjan ohjeita tulee noudattaa. TEKNINEN ERITTELY EXTOR 2300 imuri: Imuyksikkö - moottoriteho 750 W - max. ilmamäärä 2210 m 3 /h - max. alipaine 920 Pa - jännite 230 V - virta 5.2 A - imyksikön paino n. 23 kg Suodatinyksikkö (suodatinkartio) - esisuodatin, materiaali öljykuitu - hienosuodatin, laajapintasuodatin, vaihtoehtoina joko EU 5 tai EU 12 luokituksen suodattimet Väliletku d 250 mm, 3 m - imurin ja suodatinkartion välille Melutaso 76 db(a).

2 KÄYTTÖ EXTOR 2300 imuri on tarkoitettu käytettäväksi alipaineistajana, raitisilmalähteenä, leijuvanpölynimurina sekä hitsaussavunpoistoon. Imuriin liitetään suodatinkartio, jossa on käyttäjän tarpeiden mukaan hieno- tai mikrosuodatin sekä esisuodatin. Esisuodatin suodattaa karkeimman pölyn, hienoin pöly kerääntyy imurin pääsuodattimeen. HUOM! Imuria EI SAA käyttää ilman suodattimia. HUOM! Imuria ei saa käyttää räjähdysvaarallisissa tiloissa. HUOM! Imuri on suojattava kosteudelta. KOKOAMINEN Mikäli imurin kanssa käytetään suodatinkartiota, liitetään se imuriin väliletkulla lukitsemalla ne toisiinsa pantaliittimellä. Letkun toinen pää kiinnitetään samalla menetelmällä imurin suulle.imurin poistoilma-aukkoon voidaan haluttaessa littää muovinen poistoilmaletku hihnalla tai pannalla. Näin laite on käyttövalmis yksikkö, joka voidaan liittää sähköverkkoon. KÄYNNISTYS Käynnistys tapahtuu imurin päällä olevasta kytkimestä seuraavasti: 0 - virta pois päältä 1 - virta päällä PAINE-EROMITTARI JA ILMANSÄÄTÖPELTI (lisävarusteita) Paine-eromittari suodatinkartion päällä ilmoittaa suodattimen kuormituksen. Suodatin on puhdistettava tai vaihdettava, kun viisari on punaisella alueella. Säätöpelti liitetään pannoilla puhaltimen imupuolelle. Säätö suoritetaan kahvalla portaattomasti. LIIKUTELTAVUUS Imuri on varustettu kantokahvoilla. ÄLÄ vedä imuria sähköjohdosta ÄLÄkä nosta imuletkusta. Suodatinkartiossa on kantokahvat.

3 TURVAOHJEET LYHYESTI EXTOR 2300 imurin turvallisen käytön kannalta oleelliset ohjeet: - imuri on suojattava kosteudelta - ennen käyttöönottoa on tarkistettava, että imuletkun liitokset ovat tiiviit - imuria ei saa nostaa eikä vetää sähköjohdosta tai imuletkusta - huoltotoimenpiteitä ei saa suorittaa imuyksikön käydessä - sähköpuolen huoltotyöt saa suorittaa vain valtuutettu sähköasentaja - imuria ei saa käyttää ilman suodattimia - puhaltimen siipipyörän pyörimisnopeus on 2800 rpm - imuyksikkö painaa n. 23 kg - murin melutaso 76 db(a)

4 HUOLTO Huolla imuria säännöllisesti! Suodattimien puhdistus ja vaihto Esi- ja pääsuodattimet (katso suodatinkartion kuva) Suodatinkartiossa on esi- ja pääsuodatin. Pääsuodatin on imurin käyttötarkoituksen mukaan joko hienosuodatin (EU5) tai mikrosuodatin (EU12). Huom! Mikrosuodatinta on käytettävä aina asbestinpurku- ja homepölytyössä, kun ilma kierrätetään takaisin sisätiloihin. Esisuodattimen vaihto Esisuodatin puhdistetaan ja vaihdetaan tarvittaessa työn aikana. 1. aukaise kartion etuosan esisuodattimen kiinnitysjousi ja ota suodatin irti 2. imuroi suodatinmatto tai vaihda se uuteen 3. laita esisuodatin paikalleen kehikkoon ja sulje kartion etuosan kiinnitysjousi Hienosuodattimen puhdistus ja vaihto 1. pysäytä imuyksikkö 2. avaa suodatinkartion neljä pikalukkoa ja irrota esisuodatinkehikko suodattimineen 3. avaa kartion sivussa olevat kiristyslukot 4. irrota metallinen suodatinkehikko 5. ota suodatin irti ja puhdista se imuroimalla tai ravistamalla, tai vaihda se tarpeen mukaan uuteen suodattimeen. Huom! Suodatin ei kestä kovaa mekaanista käsittelyä. 6. aseta suodatin ja metallinen suodatinkehikko paikalleen 7. sulje säädettävät lukot niin, että suodatin on tiiviisti paikallaan 8. aseta esisuodatin paikalleen ja sulje pikalukot 9. jatka imurointia Mikrosuodattimen vaihto Mikrosuodatinta ei saa puhdistaa. Se on vaihdettava, kun esisuodattimen vaihto ei paranna imutehoa. Mikrosuodattimen vaihto tapahtuu kuten edellä, suodatinkartio ei kuitenkaan sisällä metallista suodatinkehikkoa. Moottori / puhallin HUOM! Imurin sähköhuoltotyöt saa suorittaa vain valtuutettu sähköalan ammattilainen. HUOM! Puhaltimen siipipyörän pyörimisnopeus on 2800 rpm. Imurin kantta ei saa aukaista imurin ollessa käynnissä. Vaara sormille ja käsille. Siipipyörän tarkastaminen 1. Sammuta imuri kytkimestä ja irrota pistotulppa pistorasiasta 2. Odota, että siipipyörä on kokonaan pysähtynyt 3. Avaa vaipan mutterit ja nosta kansi pois 4. Tarkasta siipiryörän tasainen pyöriminen, pyöräyttämällä siipipyörää käsin. Jos siipipyörä ei pyöri tasaisesti, on se vaihdettava.

5 VIAN ETSINTÄ Kun imuri ei käynnisty: - tarkista onko imuri kytketty sähköverkkoon ja laite kytketty päälle kytkimestä - tarkista onko sähkölaitteissa vikaa Kun imuteho on heikko: - tarkista onko pää- tai esisuodatin ylikuormittunut - tarkista letkujen ehjyys ja imuletkujen liitoksien tiiveys - tarkista imurin tiivisteiden kunto Tarvittaessa ota yhteys valmistajaan: EXTOR OY puh Ruununmaanlaituri, PL 11 fax KOTKA VARAOSALUETTELO hienosuodatin EU mikrosuodatin EU esisuodatin

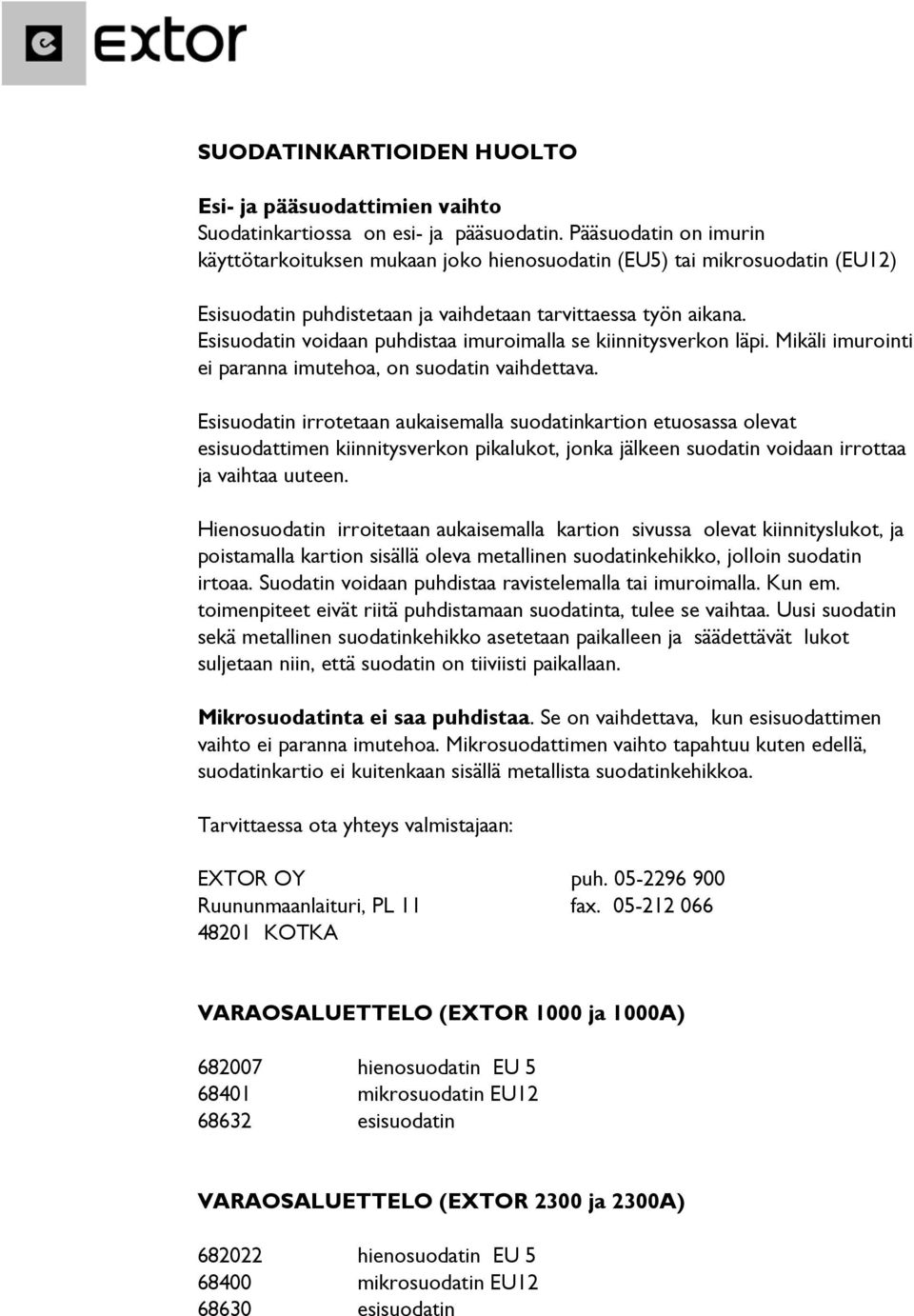

6 SUODATINKARTIOIDEN HUOLTO Esi- ja pääsuodattimien vaihto Suodatinkartiossa on esi- ja pääsuodatin. Pääsuodatin on imurin käyttötarkoituksen mukaan joko hienosuodatin (EU5) tai mikrosuodatin (EU12) Esisuodatin puhdistetaan ja vaihdetaan tarvittaessa työn aikana. Esisuodatin voidaan puhdistaa imuroimalla se kiinnitysverkon läpi. Mikäli imurointi ei paranna imutehoa, on suodatin vaihdettava. Esisuodatin irrotetaan aukaisemalla suodatinkartion etuosassa olevat esisuodattimen kiinnitysverkon pikalukot, jonka jälkeen suodatin voidaan irrottaa ja vaihtaa uuteen. Hienosuodatin irroitetaan aukaisemalla kartion sivussa olevat kiinnityslukot, ja poistamalla kartion sisällä oleva metallinen suodatinkehikko, jolloin suodatin irtoaa. Suodatin voidaan puhdistaa ravistelemalla tai imuroimalla. Kun em. toimenpiteet eivät riitä puhdistamaan suodatinta, tulee se vaihtaa. Uusi suodatin sekä metallinen suodatinkehikko asetetaan paikalleen ja säädettävät lukot suljetaan niin, että suodatin on tiiviisti paikallaan. Mikrosuodatinta ei saa puhdistaa. Se on vaihdettava, kun esisuodattimen vaihto ei paranna imutehoa. Mikrosuodattimen vaihto tapahtuu kuten edellä, suodatinkartio ei kuitenkaan sisällä metallista suodatinkehikkoa. Tarvittaessa ota yhteys valmistajaan: EXTOR OY puh Ruununmaanlaituri, PL 11 fax KOTKA VARAOSALUETTELO (EXTOR 1000 ja 1000A) hienosuodatin EU mikrosuodatin EU esisuodatin VARAOSALUETTELO (EXTOR 2300 ja 2300A) hienosuodatin EU mikrosuodatin EU esisuodatin
