1 TUNNISTA JA TUTKI RISKIRAKENNE OPETUSMATERIAALI Pientalojen riskirakenteet

2 PIENTALOJEN RISKIRAKENTEET Opetusdiat 2012 SAATTEEKSI Tämä opetusmateriaali palvelee ensisijaisesti kuntotutkimuksen opettajien työkaluna, mutta sitä voidaan hyödyntää laajemminkin korjausrakennusalalla. Näytteiden oton ja tulkinnan tulee tapahtua Asumisterveysohjeen ja Asumisterveysoppaan mukaisesti, kuntotutkimukset ja kosteus-mittausten tulkinta YM:n Ympäristöopas 28:n mukaisesti. Materiaali ei ole kuntotutkimusohje, vaan opetuksen apuväline riskirakenteiden havainnollistamiseen ja tunnistamiseen. Aineiston osioita voi käyttää myös erikseen. Opetusmateriaalin käyttäjä vastaa itse siitä, että hän ymmärtää käyttämässään materiaalissa esitetyt asiat. Hän vastaa käyttävänsä materiaalia vain niiltä osin, kuin se soveltuu käsiteltävissä olevaan aiheeseen/ opetussisältöön. Kaikki esitellyt talotyypit eivät suinkaan ole vaurioituneita, mutta niissä olevat rakenteet on tarpeen tutkia, jotta vaurioita voidaan ennaltaehkäistä. Mikrobi- ja materiaalinäytteitä otetaan pääsääntöisesti silloin, kun vaurio ja mikrobikasvusto eivät ole silmin havaittavia. Asumisterveysohjeen ja Asumisterveysoppaan mukaan silmin havaittava mikrobikasvusto, jonka mikrobit tai aineenvaihduntatuotteet voivat päästä sisäilmaan, on terveyshaitta ja vaurio on korjattava. Näytteitä on syytä ottaa myös silloin, jos kyseessä on riitatapaus ja näytteet tarvitaan varmentamaan mikrobikasvuston olemassa olo. Aineiston muokkaus vain tekijöiden luvalla. Opetusmateriaalissa olevista mahdollisista virheistä ja puutteista toivotaan palautetta suoraan tekijöille osoitteeseen Asialliset ja yksilöidyt korjausehdotukset huomioidaan seuraavan päivityksen yhteydessä. Riskirakenteiden opetusmateriaalin on laatinut Pertti Heikkinen, Savora Oy (asiantuntija) ja kuvituksen on toteuttanut graafikko Anssi Nousiainen Grafical Oy. Lisätietoa / palautteet: Pertti Heikkinen Puh pera.heikkinen@savoraoy.com Grafical.fi MARKKINOINNIN V E T O V O I M A A

3 PIENTALOJEN RISKIRAKENTEET Sisällysluettelo Saate... 2 Puurakenteinen väliseinä eristämättömän väliseinän päällä Valesokkeli Valesokkeli, valesokkelin ongelma Tiiliseinän kynsirako Tiiliseinä ja valesokkeli Puulattia eristämättömän betonilaatan päällä Puulattia, sahapurueriste Reunavahvistettu laatta, tiilitalo ja puulattiat Höyrysulku eristeen sisässä Betoniväliseinä alalaatan päällä Betoniseinä anturan päällä ns. osastoiva seinä Tiiliseinä anturan päällä, osastoiva seinä Tiiliseinä alaatan päällä Reunavahvistettu laatta, kylmäsiltojen vaikutus rakenteessa Reunavahvistettu laatta, parketti suoraan laatan päällä Reunavahvistettu laatta tiiliseinä ja puulattia Purueristeinen seinä luvun talon kellari Kellarin seinän mineraalivillaeristys voi olla myös elementtirakenteinen Kellarin seinän mineraalivillaeristys, lisäeristys sisäpinnassa Kellarin harkkoseinä, sisäpuolinen eristys Kellarin seinä, sisäpuolinen eristys Purueriste kallarin betoniholvin päällä Aluskate Hirsiseinä ja purueriste, ulkoseinän liitos Tuulettuva alapohja, alapohjan liitos ulkoseinään Tuulettuva alapohja Yläpohjan höyry / ilmasulun vuodot Ullakkotila, tuuletuksen tukkiminen Märkätila, saunan ja pesuhuoneen välisen seinän alapuu pintalaatan päällä Märkätila, pesuhuone, sauna, väliseinä Märkätilan läpiviennit Päällelaatoitus

4 ULKOSEINÄN ALAPUUN ALAPINTA

5 TIILIVERHOUKSESTA PUUTTUU TUULTUS. KYNSIRAKO TÄYNNÄ LAASTIA ULKOSEINÄN ALAPUUN ALAPINTA

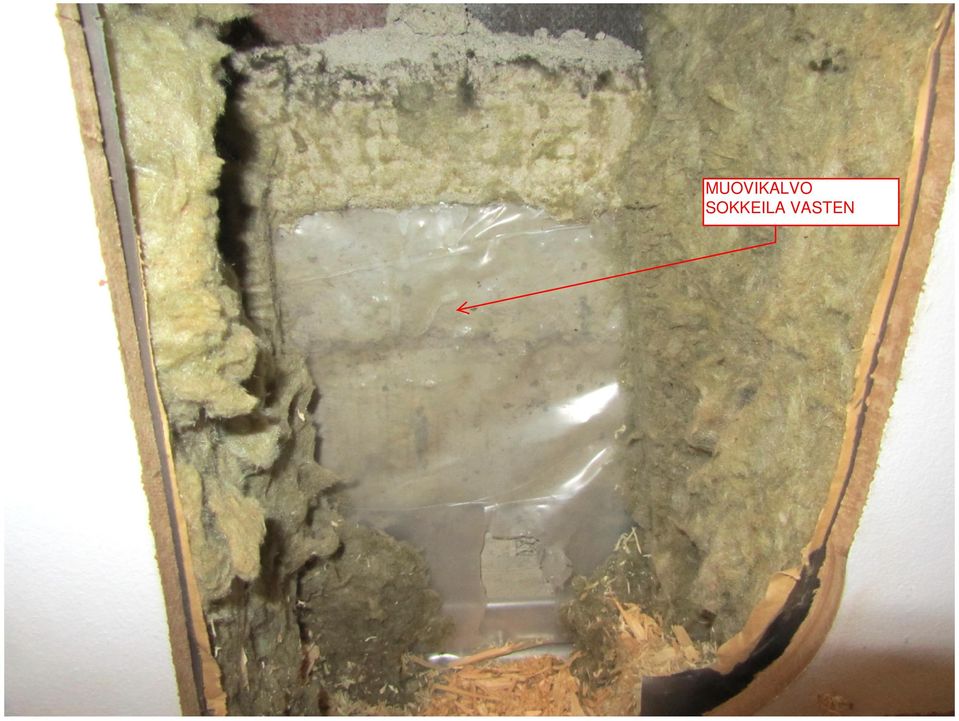

6

7
