1 Hämeenlinna Radon uudisrakentamisessa Ohjeistus ja kokemuksia Olli Holmgren 1

2 Asunnon radonpitoisuuden enimmäisarvot STM:n päätös n:o 944, 1992: Asunnon huoneilman radonpitoisuuden ei tulisi ylittää arvoa 400 Bq/m 3 (EU direktiivi: 2018 alkaen 300 Bq/m 3 tai pienempi) Asunto tulee suunnitella ja rakentaa siten, että radonpitoisuus ei ylittäisi arvoa 200 Bq/m 3. 2

3 Radon rakentamisessa Suomen rakentamismääräyskokoelma (SRMK), osa D2, Rakennusten sisäilmasto ja ilmanvaihto Määräys: Uusi asunto pitää suunnitella ja rakentaa siten, että sisäilmassa ei esiinny terveydelle haitallisessa määrin kaasuja, hiukkasia tai mikrobeja eikä viihtyisyyttä alentavia hajuja. Ohje: radonpitoisuus alle 200 Bq/m 3 3

4 Radon rakentamisessa Suomen rakentamismääräyskokoelma, Pohjarakenteet 2016 Määräys: Rakennuspaikan radonriskit on otettava huomioon suunnittelussa ja toteutuksessa 4

5 Radontorjunnan ohjeistus Ohjekortti RT , (LVI ) Radonin torjunta, Rakennustieto Oy, päivitetty 2012 Korvasi aikaisemman ympäristöministeriön oppaan 2004 Perustiedot radonista ja eri perustamistavoista Maanvaraisen lattialaatan radontorjunnan yksityiskohtaiset ohjeet tiivistä saumat bitumikermillä asenna radonputkisto Tiivistä läpiviennit 5

6 Tuulettuva alapohja Radonongelmat helposti hallittavissa Riittävä määräysten mukainen tuuletus Alapohjan tiiveys tärkeä Läpivientien tiivistämisessä usein puutteita kuva 6

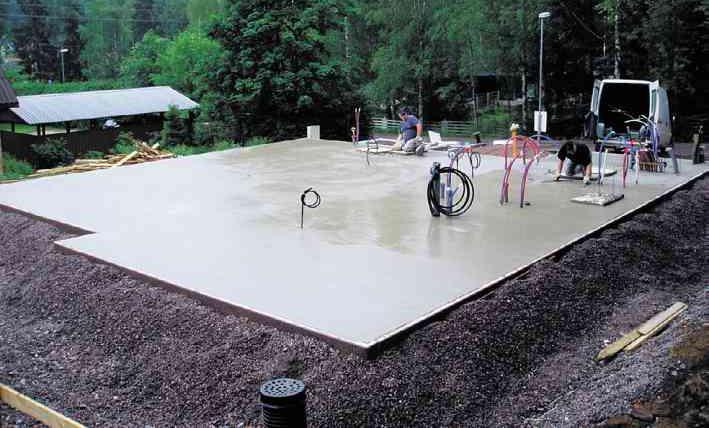

7 Yhtenäinen saumaton laatta Esim. reunavahvistettu laatta seinä lähtee laatan päältä Ei vuotavia rakoja, radonpitoisuudet alhaisia kuva LEGALETT kuva 7

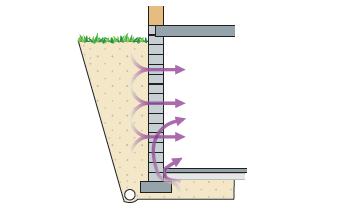

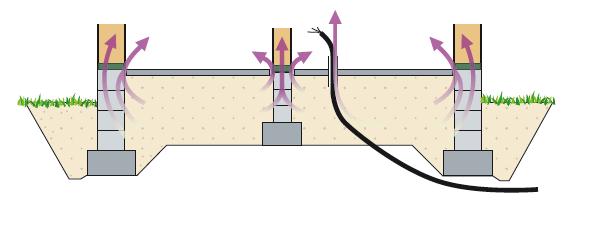

8 Vuotoreitit, maanvarainen laatta Lattialaatan ja sokkelin välinen rako Maanvastainen harkkoseinä Kevytsoraharkosta tehty sokkeli Kantavien väliseinien liitoskohdat Putkien läpiviennit 8

9 Bitumikermin asentaminen sokkeliliitokseen kuvat RT

10 Harkkorakenteinen kellarinseinä Ohutrappaus molemmin puolin ja bitumikermi ulkopintaan Pystysuuntaiset virtaukset katkaiseva kermi harkkojen väliin Huolellisuus tärkeätä! Paljon laiminlyöntejä. kuvat RT

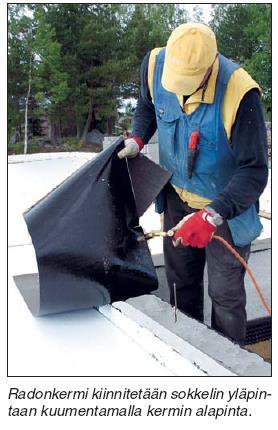

Radonkermi kiinnitetään sokkelin yläpintaan

11 Kumibitumikermi tiivistää laatan ja sokkelin liitoksen Asennusohjeet löytyvät tuotepakkauksista. Radonkermi kiinnitetään sokkelin yläpintaan kuumentamalla kermin alapinta. Kuvat RT L-36846, RT/KH (Katepal Oy) 11

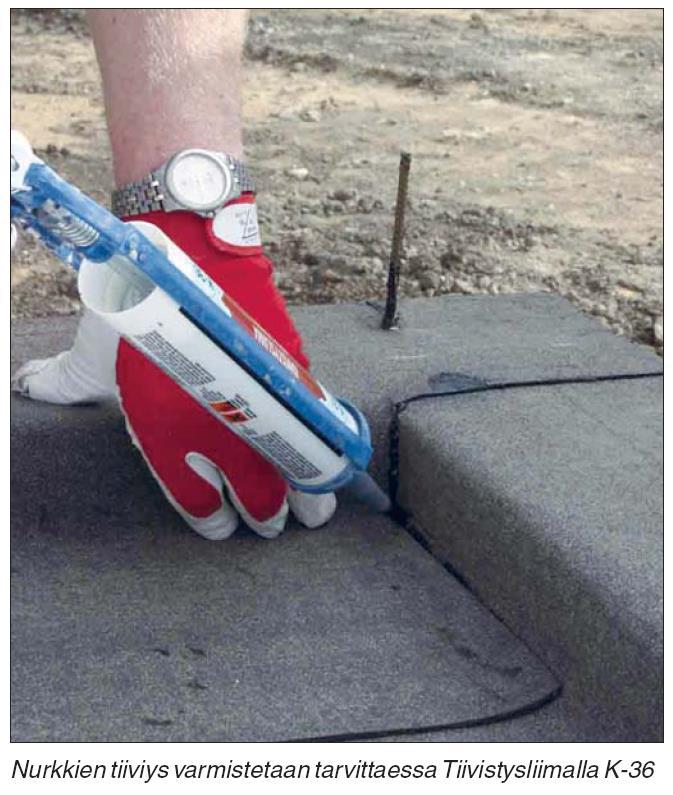

12 Nurkkien tiivistäminen ohjeiden mukaisesti Kuvat RT L-36846, RT/KH (Katepal Oy) Nurkkien tiiviys varmistetaan tarvittaessa Tiivistysliimalla K-36 12

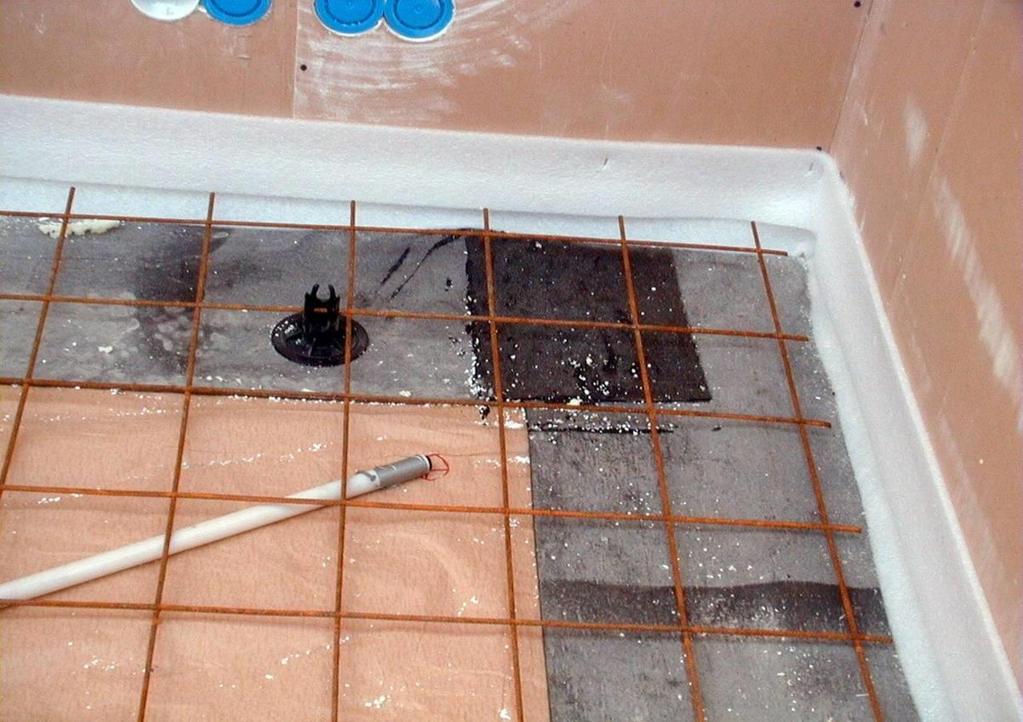

13 Bitumikermi laatan ja sokkelin liitoksessa, tilanne ennen valua 13

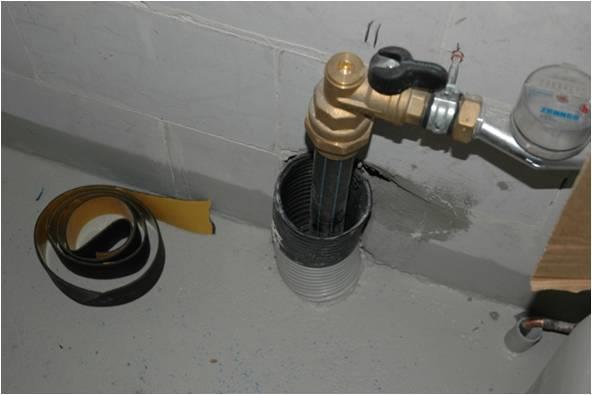

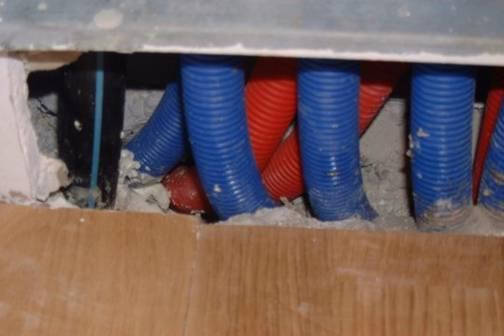

14 Läpivientien tiivistäminen epäsuotuisissa oloissa yksikin tiivistämätön läpivienti voi kasvattaa radonpitoisuuden yli toimenpidearvon. tiivistäminen mahdollisimman varhaisessa vaiheessa ennen kuin ne koteloidaan väliseinien sisään. esim. lisävalu, pohjanauhat ja saumausmassat 14

Radonputkiston asentaminen Imukanavisto: salaojaputkea alapohjan salaojituskerrokseen rengasmallinen tai monihaarainen Poistoputki tulee aina viedä avoimena katolle asti ja se eristetään koko

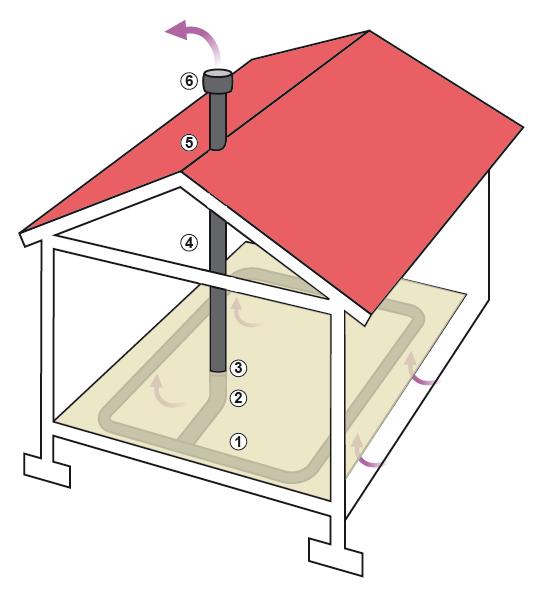

15 Radonputkiston asentaminen Imukanavisto: salaojaputkea alapohjan salaojituskerrokseen rengasmallinen tai monihaarainen Poistoputki tulee aina viedä avoimena katolle asti ja se eristetään koko matkaltaan vesihöyrytiiviillä lämmöneristeellä asentaminen valmiiseen taloon kallista vapaasti tuulettuva putkisto alentaa radonpitoisuutta 40 % Poistopuhaltimen kytkeminen, jos radonpitoisuus on yli 200 Bq/m 3 alenema 70-90% tehokkaan toiminnan edellytys: alapohjan tiivistysratkaisut on tehty 15

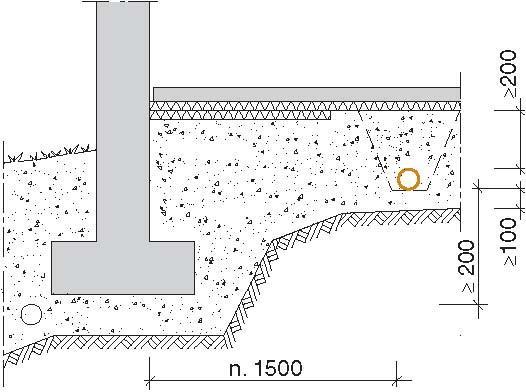

16 Radonputkiston asentaminen kuvat RT

17 Radonputkisto rinnetalossa kuvat RT

Esimerkki monihaaraisesta imukanavistosta Paritalojen, rivitalojen ja kerrostalojen perusratkaisu Pientaloissa, kun käytetään karkeita mursketäyttöjä kuvat

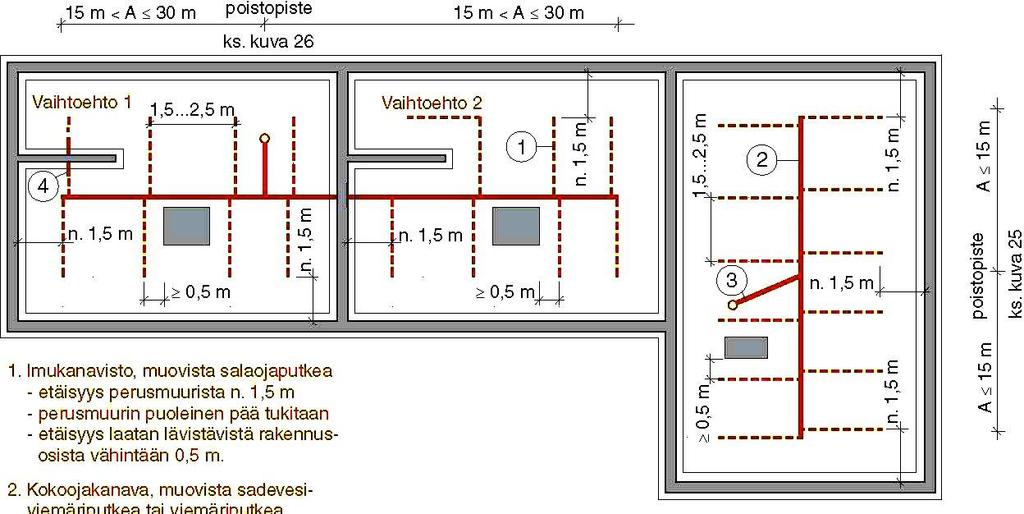

18 Esimerkki monihaaraisesta imukanavistosta Paritalojen, rivitalojen ja kerrostalojen perusratkaisu Pientaloissa, kun käytetään karkeita mursketäyttöjä kuvat RT Kokoojakanavan ja imukanavan liitos on varustettava rei ityksellä tasaisen paineen saavuttamiseksi laatan alla (kuristus), kun mitta A>15 m. 18

19 Täydentäviä ohjeita Tiivistystyöt ja bitumikermin asennus Käytännöllisiä ohjeita löytyy valmistajien RTtuotekorteista esim. Perustusten kosteuden ja radonin eristys, RT L , RT/KH Katepal Oy. Tiivistystyöt oleellinen osa torjuntaa. Torjuntaa ei kannata jättää yksin radonimurin varaan. Imurin toiminta voi olla puutteellista 19

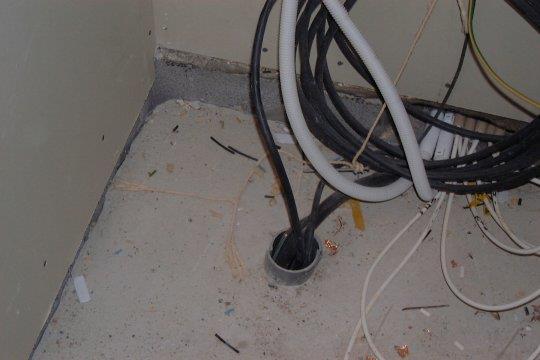

20 Täydentäviä ohjeita Tee tiivistystyöt myös teknisessä tilassa tiivistämättömät läpiviennit ja lattiasaumat teknisessä tilassa voivat kasvattaa teknisen tilan radonpitoisuus voi olla jopa tuhansia Bq/m 3 teknisestä tilasta siirtyy ilmaa asuintiloihin 20

21 Täydentäviä ohjeita Radonimurin toiminta voi olla puutteellista Esim. karkeaa täyttöaines laatan alla, perusmuurin ala- ja ulkopuolella radonimuri tehokas vain erittäin suurilla ilmavirroilla mitoitusilmavirrat saattavat ylittyä moninkertaisesti kylmä- tai routaongelmat tiivistystyöt tulee tehdä huolella eikä jättää torjuntaa yksin radonputkiston varaan 21

22 Uudisrakentamistutkimus 2016 Tavoite: selvittää torjuntatoimien yleisyyttä ja niiden vaikutusta asuntokannan radonpitoisuuteen Tutkimuksessa mitattiin radonpitoisuus 1332:ssa pientalossa rakennuslupa 11/ /2013 Talot valmistuneet Osallistumisaktiivisuus 48 %, 2800 kutsua Radonmittaukset alkaen joulukuussa 2015 Kyselylomakkeella torjuntatietoa (radonputkisto ja tiivistystyöt) Raportti Ympäristön säteilyvalvonta / Joulukuu 2016, Radon uudisrakentamisessa - Otantatutkimus

23 Tuloksia: Uudisrakentamistutkimus 2016 Torjuntatoimien yleisyys Radonputkisto Putkisto ja tiivisty N Osuus (%)* N Osuus (%)* Alue Alue Koko maa * Osuus tietoja täyttäneistä Alue 1: Kymenlaakso, Päijät-Häme, Pirkanmaa, Etelä-Karjala ja Kanta-Häme Alue 2: muu Suomi 23

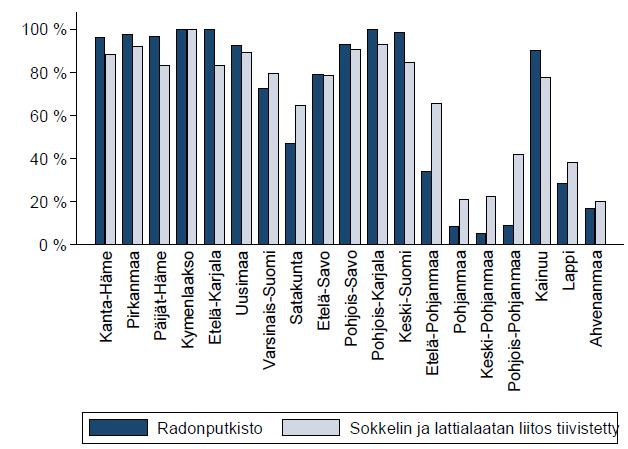

24 Tuloksia: Uudisrakentamistutkimus

25 Tuloksia: Uudisrakentamistutkimus 2016 Vaikuttavuus, radonpitoisuuden keskiarvo eri ikäisissä pientaloissa Radonpitoisuuden keskiarvo Valmistumisvuosi Alue Bq/m Bq/m 3 (-47 %) 78 Bq/m 3 (-38 %) Alue Bq/m 3 83 Bq/m 3 (-26 %) 69 Bq/m 3 (-17 %) Koko maa 142 Bq/m 3 95 Bq/m 3 (-33 %) 71 Bq/m 3 (-25 %) 25

26 Tuloksia: Uudisrakentamistutkimus 2016 Vaikuttavuus, radonpitoisuuden enimmäisarvon ylitykset Yli 200 Bq/m 3 16 % 11 % 5.6 % Yli 400 Bq/m % 2.1 % 1.4 % 26
