1 v1.1 Käyttö- ja asennusohje ionsign Oy PL 246, Paananvahe 4, Rauma ionsign.fi, p Y-tunnus , VAT FI

2 NEUTRON4-3G ETÄLUENTALAITE 1 Yleistä Neutron 4-3G etäluentalaite on tarkoitettu käytettäväksi pulssitietojen keräämiseen ja raportointiin erilaisista pulssitietoja lähettävistä laitteista, kuten energia-, vesi- ja kaasumittareista. Laite tallettaa pulssitiedot muistiinsa ja välittää ne palvelimelle, käyttäjän määrittämien asetusten mukaisesti. 2 Käyttöönotto Laite otetaan käyttöön seuraavasti: 1. Poista SIM-kortista PIN-koodin kysely, esimerkiksi matkapuhelimella. 2. Aseta SIM-kortti laitteen sivussa antennin vieressä olevaan paikkaan. 3. Kytke yhdistettävä mittari tai mittarit, virtalähde ja GSM-antenni. 4. Kytke virtalähde verkkoon, laite alkaa noin 15 sekunnin kuluessa etsiä GSM-verkkoa. Verkkohaun aikana GSM-led vilkkuu kaksi kertaa nopeasti noin sekunnin välein. Kun laite on verkossa, GSM-led vilkahtaa kerrallaan vain yhdesti. Kun GSM-signaalin voimakkuus on tarpeeksi hyvä, syttyy Signal-led palamaan. Jos Signal-led vilkkuu tai ei pala lainkaan, etsi GSMantennille parempi paikka. 5. Anna laitteelle ASETUKSET-komento. Vastaanotettuaan komennon laite vilkuttaa Stat-lediä ja alkaa kommunikoimaan palvelimen kanssa. Stat-ledin jäädessä pysyvästi palamaan laite on toiminnassa. 6. Laite vilkuttaa Pulse-lediä mittarilta tai mittareilta vastaanotettujen pulssien tahdissa. Pulse-led syttyy tai sammuu aina uuden pulssin saapuessa. Kuva 1: Laitteen etulevy.

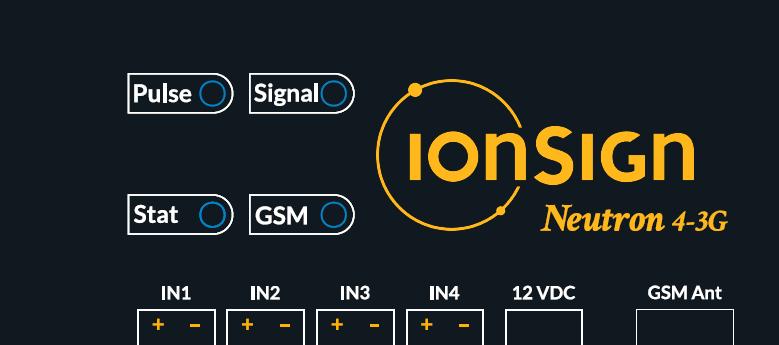

3 3 Merkkivalojen toiminta Stat-led ei pala Stat-led palaa Stat-led vilkkuu Signal-led ei pala Signal-led palaa Signal-led vilkkuu GSM-led vilkkuu kahdesti GSM-led vilkkuu Pulse-led syttyy tai sammuu Laitteella ei ole asetuksia. Anna ASETUKSET-komento tekstiviestillä. Laitteella on asetukset ja se on toiminnassa. Laitteella on asetukset ja se yrittää kommunikoida palvelimen kanssa. Laite ei ole GSM-verkossa. Laite on GSM-verkossa. Laite on huonossa kentässä. Laite etsii GSM-verkkoa. Laite on GSM-verkossa. Laite on rekisteröinyt pulssin. 4 Komennot Laitetta ohjataan laitteen SIM-kortin numeroon lähetettävillä tekstiviestikomennoilla. Poislukien TILA-viesti, laite ei lähetä viesteihin vastausta. Viestiä kirjoitettaessa komennon parametrit erotetaan komennosta ja toisistaan yhdellä välilyönnillä. ASETUKSET <Laitteistotunnus> <Palvelimen osoite> <Palvelimen portti> <APN> <Sisääntulojen määrä> <Lähetysviive> <Palvelimen polku>[ <Askel>] ASETUKSET-komennolla annetaan laitteelle tarvittavat määritykset, jolloin pulssien laskenta mittareilta ja pulssitiedon lähetys palvelimelle alkaa. Laitteistotunnus-parametrilla määritellään jokaiselle laitteelle oma yksilöllinen tunniste. Arvoalue on Palvelimen osoite -parametrilla määritetään palvelimen osoite, johon laite välittää pulssitiedot. Osoite voidaan antaa joko IP-osoitteena tai DNS - muodossa. Maksimipituus on 50 merkkiä. Palvelimen portti -parametrilla määritetään porttinumero, jossa palvelinsovellus odottaa yhteydenottoja. APN-parametrilla määritetään GPRS/3G -yhteyden APN -yhteysosoite. Maksimipituus on 30 merkkiä. Sisääntulojen määrä -parametrilla määritetään laitteeseen liitettyjen mittarien lukumäärä. Arvoalue on 1-4. Lähetysviive-parametrin avulla eri Neutron-laitteet voivat lähettää tiedot palvelimelle eri aikaan. Arvoalue on minuuttia. Jos lähetysviive on nolla, tiedot lähetetään heti kun 24 mittausjakson tiedot on kerätty. Palvelimen polku -parametrilla määritetään palvelimen hakemisto, johon pulssitiedot tallentuvat. Maksimipituus on 50 merkkiä. Askel-parametrilla määritetään kerättävän pulssitiedon mittausjakson pituus. Parametrin voi jättää pois, jolloin laite käyttää arvoa 0. Katso myös ASKEL-komento. Esimerkkikomento, jolla laite numero 101 aloittaa pulssitiedon keruun tunnin välein ja lähettämisen palvelimen services.ionsign.fi polkuun /cloud/input/ ja porttiin 80, APN-osoitteella internet. Sisääntuloja laitteessa 101 on 4 kpl ja tiedot lähetetään 1 minuutti sen jälkeen kun 24 mittausta on kerätty, eli klo 00:01. ASETUKSET 101 services.ionsign.fi 80 internet 4 1 /cloud/input/ 0

4 ASKEL <Aika> Jos halutaan muuttaa ASETUKSET-komennolla annettua mittausjakson pituutta, se voidaan tehdä ASKEL -komennolla. Aika-parametrilla määritetään mittausjakson pituus minuutteina. Arvot: 0, 15, 30 tai 60 minuuttia. 0: Tuntidatan keräys ja lähetys, vain tuntidataa tukeville palvelimille. 15: Varttidatan keräys ja lähetys. 30: Puolituntidatan keräys ja lähetys. 60: Tuntidatan keräys ja lähetys. INTERVALLI <Aika> INTERVALLI -komennolla asetetaan laite lähettämään lähetyshetken pulssitiedot palvelimelle määrätyin väliajoin (tunti-, puolitunti- tai varttidatan lisäksi). Aika-parametrilla määritetään lähetysten aikaväli. Arvoalue on sekuntia. Lähetys määräajoin lopetetaan arvolla nolla (0). JAKSO <Aika> JAKSO-komennolla asetetaan laite lähettämään tietyn aikavälin pulssitiedot palvelimelle määrätyin väliajoin (tunti-, puolitunti- tai varttidatan lisäksi). Aika-parametri määrittää jakson pituuden (=lähetysten aikaväli). Arvoalue on sekuntia. Lähetys määräajoin lopetetaan arvolla nolla (0). TIEDOT TIEDOT-komennolla laite lähettää keskeneräiset pulssitiedot asetuksissa määritetylle palvelimelle välittömästi. Komennolla ei ole parametreja TILA TILA-komennolla voidaan kysyä laitteen yleisiä tilatietoja. Laite vastaa tilatiedot tekstiviestinä. Komennolla ei ole parametreja. Vastausviestinä saadaan seuraavat tilatiedot: Asetusten olemassaolo: [Kyllä Ei]. (Jos laitteella on asetukset, myös laitteistotunnus). Datan lähetys palvelimelle aloitettu: [Kyllä Ei]. Viimeisin laitteen IP-yhteyden avaus: [Kyllä Ei]. Viimeisin TCP/IP-yhteys palvelimeen: [Kyllä Ei]. Viimeisin vastaus palvelimelta laitteen dataan: [Ei Success Error]. GSM-operaattorin nimi. GSM-signaalin voimakkuus: [dbm arvo Tuntematon] Signaalinvoimakkuuden arvo -113 dbm vastaa arvoa -113 dbm tai pienempi. Signaalinvoimakkuuden arvo -51 dbm vastaa arvoa -51 dbm tai suurempi. 5 Virhetiloista palautuminen Laitteessa ei ole sisäänrakennettua varavirtaa, joten sähkökatkon aikana pulsseja ei kerätä eikä lähetetä. Sähkökatkon jälkeen laite kuitenkin palautuu asetuksiinsa ja aloittaa pulssitietojen keruun ja lähetyksen automaattisesti, ilman käyttäjän toimia.

5 GSM-verkon häiriöiden varalta laitteessa on sisäinen puskurimuisti pulssitietojen tallentamiseksi myöhempää lähetystä varten. Tuntidatalle puskurimuisti riittää 3 vuodeksi, puolituntidatalle 1,5 vuotta ja varttidatalle 9 kuukautta. Kun GSM-verkko taas toimii, alkaa laite lähettää pulssitietoja puskurista automaattisesti, ilman käyttäjän toimia. 6 Neutron 4-3G tekniset tiedot Tulot: 4 pulssituloa avokollektori- tai relelähdöille. Avokollektori- tai relelähdön syöttöjännite 12 VDC, maksimi virta 5mA. Käyttöjännite: VDC. 2,5mm DC-vastake. Virrankulutus: 70 ma (hetkellinen maksimi 250 ma). Reaaliaikakello: 4 päivän varakäynti. Mitat: LxKxS 125 x 51 x 25 mm (Laipallinen ABS-muovikotelo). Suojausluokka: IP20. Käyttölämpötila-alue: -25 C C. Suhteellinen kosteus: 5 % - 95 % ei-kondensoiva. Tietojen paikallinen tallennuskapasiteetti, kaikilta kanavilta: o 3 vuotta tuntidatalle o 1,5 vuotta puolituntidatalle o 9 kuukautta varttidatalle Tiedonsiirto-ominaisuudet: Sisäinen 3G/GSM/GPRS -moduuli, joka täyttää seuraavat lainsäädäntöohjeet ja standardit: o R&TTE Directive 1999/5/EC (Radio Equipment & Telecommunications terminal Equipment) o Low Voltage Directive 73/23/EEC and product safety Directive 89/336/EEC for conformity for EMC o GSM (Radio Spectrum). Standard: EN and 3GPP o EMC (Electromagnetic Compatibility). Standards: EN and EN o LVD (Low Voltage Directive) Standards: EN Antenni: Ulkoinen, SMA liitin. 7 Takuu ionsign Oy myöntää toimittamilleen Neutron laitteille kahden (2) vuoden takuun siitä päivästä lähtien kun laite on toimitettu asiakkaalle. Takuu koskee materiaalija valmistusvirheitä. Takuu ei korvaa väärästä käytöstä tai kytkentävirheistä aiheutuneita vikoja. Takuu ei myöskään koske toimittajasta riippumattomista syistä aiheutuneita vikoja. Tällaisia syitä voivat olla esimerkiksi matkapuhelinoperaattoreiden muutokset palveluissaan tai tietoverkoissa. Takuuaikana vioittuneen laitteen tilalle ionsign Oy toimittaa veloituksetta uuden laitteen tai vaihtoehtoisesti korjaa vioittuneen. Vioittunut laite tulee, toimittajan niin halutessa, palauttaa. Palautuksen kustannuksista vastaa toimittaja. ionsign Oy ei vastaa vian aiheuttamista välillisistä tai epäsuorista vahingoista eikä mahdollisista työ- tai matkakustannuksista. Takuuasioissa tulee olla yhteydessä ionsign Oy:n sähköpostilla: ionsign@ionsign.fi tai puhelimitse: +358 (0)

6 Kuva 2: piirikaavio. Mittarin ja Neutronin välisessä kaapeloinnissa voidaan käyttää esim. instrumentointikaapelia JAMAK 2x(2+1)x0,5mm2. Mittarin avokollektori- tai kytkinlähtö kytketään Neutron-laitteeseen kuvan osoittamalla tavalla.
