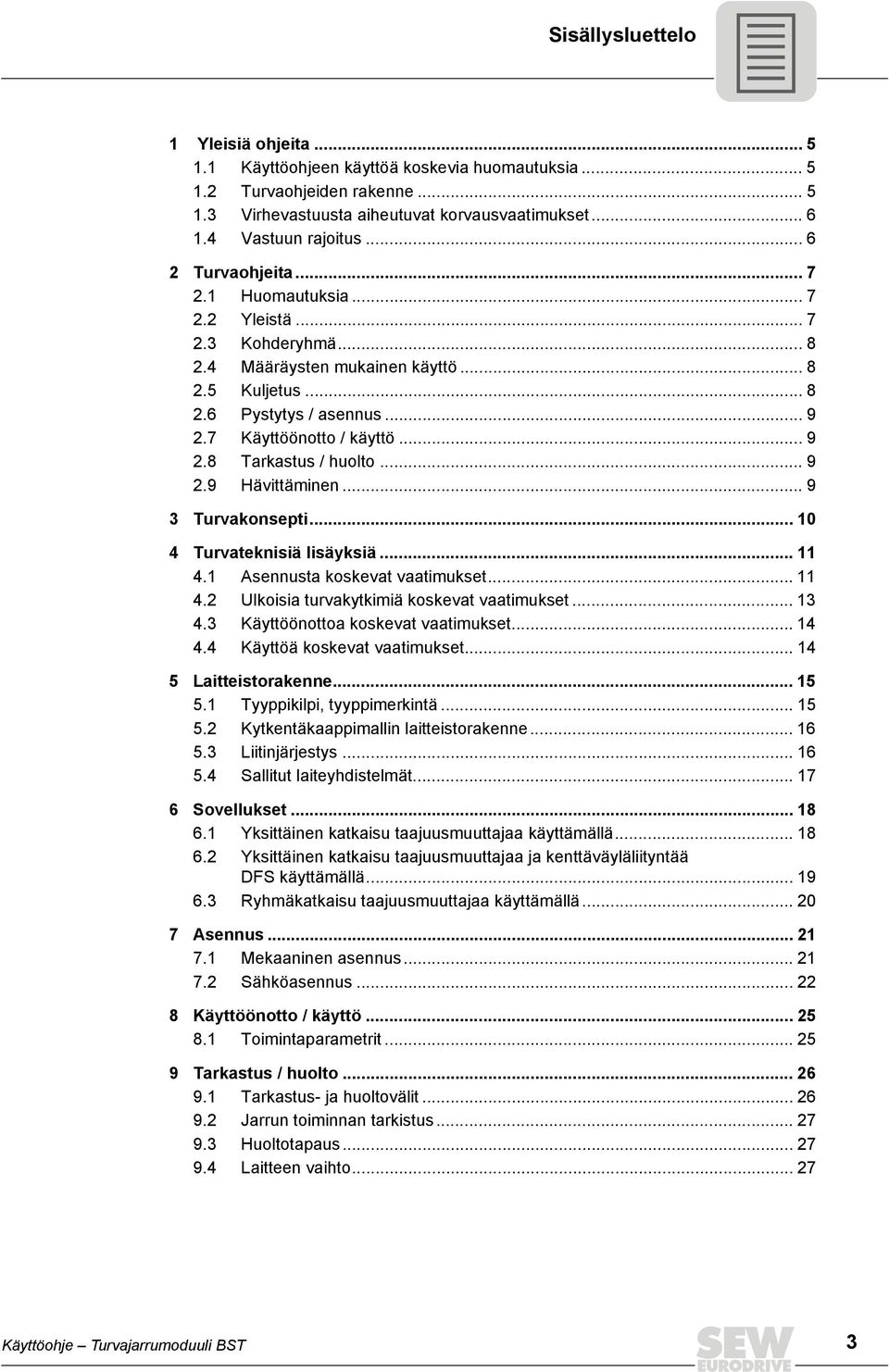

3 Sisällysluettelo 1 Yleisiä ohjeita Käyttöohjeen käyttöä koskevia huomautuksia Turvaohjeiden rakenne Virhevastuusta aiheutuvat korvausvaatimukset Vastuun rajoitus Turvaohjeita Huomautuksia Yleistä Kohderyhmä Määräysten mukainen käyttö Kuljetus Pystytys / asennus Käyttöönotto / käyttö Tarkastus / huolto Hävittäminen Turvakonsepti Turvateknisiä lisäyksiä Asennusta koskevat vaatimukset Ulkoisia turvakytkimiä koskevat vaatimukset Käyttöönottoa koskevat vaatimukset Käyttöä koskevat vaatimukset Laitteistorakenne Tyyppikilpi, tyyppimerkintä Kytkentäkaappimallin laitteistorakenne Liitinjärjestys Sallitut laiteyhdistelmät Sovellukset Yksittäinen katkaisu taajuusmuuttajaa käyttämällä Yksittäinen katkaisu taajuusmuuttajaa ja kenttäväyläliityntää DFS käyttämällä Ryhmäkatkaisu taajuusmuuttajaa käyttämällä Asennus Mekaaninen asennus Sähköasennus Käyttöönotto / käyttö Toimintaparametrit Tarkastus / huolto Tarkastus- ja huoltovälit Jarrun toiminnan tarkistus tapaus Laitteen vaihto Käyttöohje Turvajarrumoduuli BST 3

4 Sisällysluettelo 10 Tekniset tiedot Yleiset tekniset tiedot BST:n mittapiirrokset kytkentäkaappimallissa Lisävarusteet BST:n syöttömoduuli Tarkistuslista Tarkistuslistan käyttö Osoiteluettelo Hakemisto Käyttöohje Turvajarrumoduuli BST

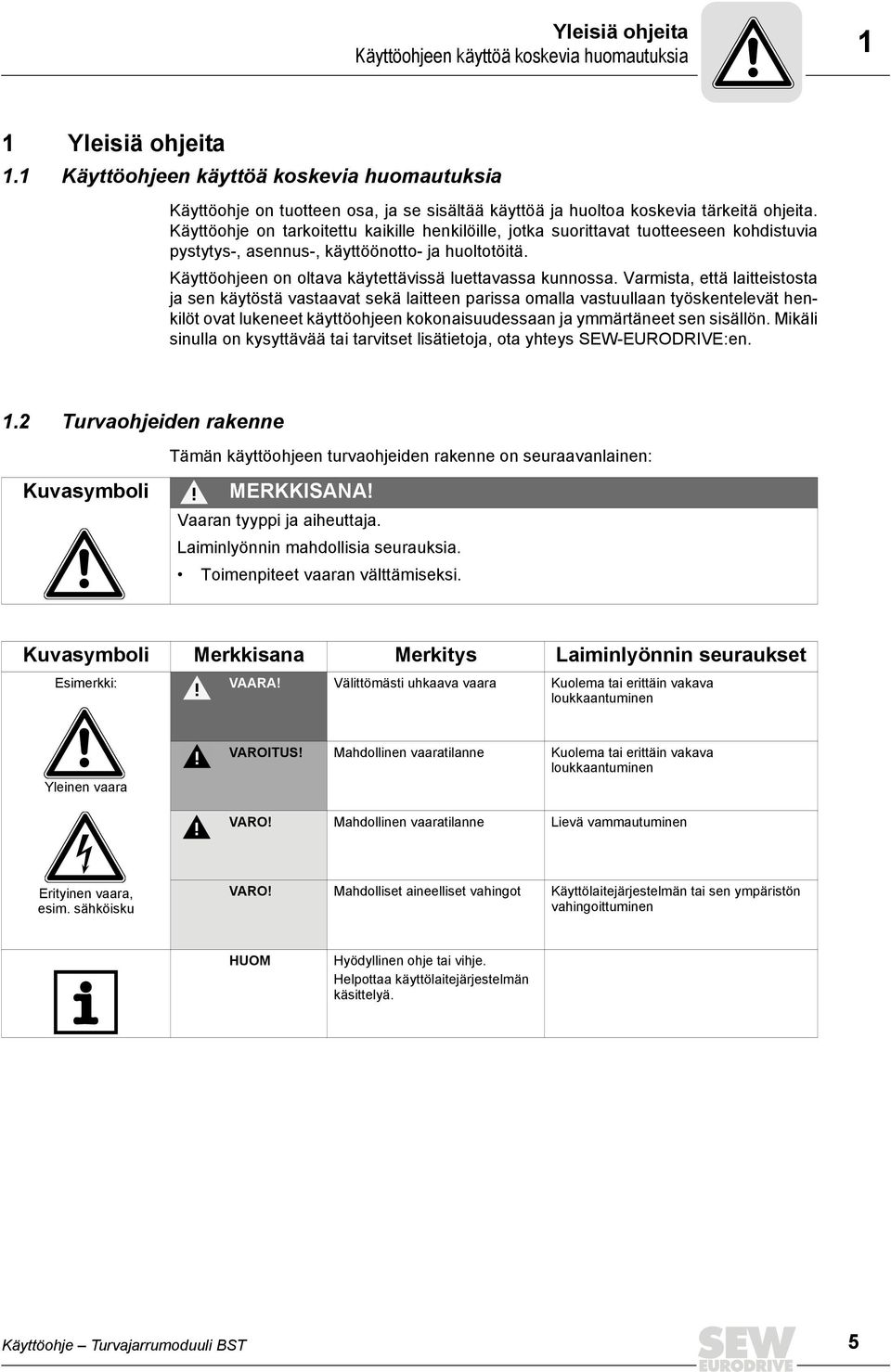

5 Yleisiä ohjeita Käyttöohjeen käyttöä koskevia huomautuksia 1 1 Yleisiä ohjeita 1.1 Käyttöohjeen käyttöä koskevia huomautuksia Käyttöohje on tuotteen osa, ja se sisältää käyttöä ja huoltoa koskevia tärkeitä ohjeita. Käyttöohje on tarkoitettu kaikille henkilöille, jotka suorittavat tuotteeseen kohdistuvia pystytys-, asennus-, käyttöönotto- ja huoltotöitä. Käyttöohjeen on oltava käytettävissä luettavassa kunnossa. Varmista, että laitteistosta ja sen käytöstä vastaavat sekä laitteen parissa omalla vastuullaan työskentelevät henkilöt ovat lukeneet käyttöohjeen kokonaisuudessaan ja ymmärtäneet sen sisällön. Mikäli sinulla on kysyttävää tai tarvitset lisätietoja, ota yhteys SEW-EURODRIVE:en. 1.2 Turvaohjeiden rakenne Tämän käyttöohjeen turvaohjeiden rakenne on seuraavanlainen: Kuvasymboli MERKKISANA! Vaaran tyyppi ja aiheuttaja. Laiminlyönnin mahdollisia seurauksia. Toimenpiteet vaaran välttämiseksi. Kuvasymboli Merkkisana Merkitys Laiminlyönnin seuraukset Esimerkki: VAARA! Välittömästi uhkaava vaara Kuolema tai erittäin vakava loukkaantuminen Yleinen vaara VAROITUS! Mahdollinen vaaratilanne Kuolema tai erittäin vakava loukkaantuminen VARO! Mahdollinen vaaratilanne Lievä vammautuminen Erityinen vaara, esim. sähköisku VARO! Mahdolliset aineelliset vahingot Käyttölaitejärjestelmän tai sen ympäristön vahingoittuminen HUOM Hyödyllinen ohje tai vihje. Helpottaa käyttölaitejärjestelmän käsittelyä. Käyttöohje Turvajarrumoduuli BST 5

6 1 Yleisiä ohjeita Virhevastuusta aiheutuvat korvausvaatimukset 1.3 Virhevastuusta aiheutuvat korvausvaatimukset Käyttöohjeen noudattaminen on häiriöttömän toiminnan ja mahdollisten korvausvaatimusten käsittelyn edellytys. Lue käyttöohje ennen kuin käytät laitetta! 1.4 Vastuun rajoitus Käyttöohjeen noudattaminen on BST:n varman toiminnan sekä ilmoitettujen tuotteen ominaisuuksien ja suoritusarvojen saavuttamisen perusedellytys. SEW-EURODRIVE ei vastaa henkilö-, esine- tai omaisuusvahingoista, jotka aiheutuvat käyttöohjeen noudattamatta jättämisestä. Tuotevastuu raukeaa sellaisissa tapauksissa. 6 Käyttöohje Turvajarrumoduuli BST

7 Turvaohjeita Huomautuksia 2 2 Turvaohjeita Seuraavia perusturvallisuusohjeita noudattamalla vältetään henkilö- ja omaisuusvahingot. Käyttäjäyrityksen on varmistettava, että turvallisuusohjeet otetaan huomioon ja niitä noudatetaan. Varmista, että laitteistosta ja yrityksestä vastaavat sekä laitteen parissa omalla vastuullaan työskentelevät henkilöt ovat lukeneet käyttöohjeen kokonaisuudessaan ja ymmärtäneet sen sisällön. Mikäli sinulla on kysyttävää tai tarvitset lisätietoja, ota yhteys SEW-EURODRIVE:en. 2.1 Huomautuksia Oheinen julkaisu sisältää turvallisuusteknisiä määräyksiä ja täydentäviä tietoja, jotka koskevat BST:n käyttöä jarrun turvakatkaisun kanssa standardin EN pysäytyskategorian 0 mukaisesti standardin EN turvakategorian 3 täyttämistä standardin EN ISO mukaisen turvatoiminnan tason d täyttämistä standardin EN 1037 mukaista uudelleenkäynnistymisen estoa Ota myös huomioon käyttöohjeen yksittäisten lukujen täydentävät turvallisuusohjeet. 2.2 Yleistä Älä koskaan asenna tai ota käyttöön vahingoittuneita tuotteita. Ilmoita vaurioista viipymättä kuljetusliikkeelle. Vain koulutetut henkilöt saavat kuljettaa, varastoida, asentaa, liittää, ottaa käyttöön, huoltaa ja kunnostaa laitteita ja niiden osia, ja silloin on ehdottomasti otettava huomioon: Voimassa olevat yksityiskohtaiset käyttöohjeet Varoitus- ja ohjekilvet Kaikki muut käyttölaitteeseen kuuluvat suunnitteludokumentit, käyttöönotto-ohjeet ja kytkentäkaaviot Laitoskohtaiset määräykset ja vaatimukset Kansalliset/alueelliset turvallisuus- ja tapaturmantorjuntamääräykset Turvakytkimille ja sallituille kytkentävaihtoehdoille asetetut vaatimukset on määritetty tarkasti luvussa "Ulkoisia turvakytkimiä koskevat vaatimukset" (katso sivu 13), ja niitä on noudatettava tarkasti. Laitoksen/koneen valmistajan on joka tapauksessa laadittava laitoksen tai koneen tyypin mukainen riskianalyysi. Analyysin yhteydessä on otettava huomioon BST:n käyttö sekä mekaanisen jarrun toteutustapa. Suojakansien luvattomasta poistosta, epäasiallisesta käytöstä, virheellisestä asennuksesta tai käytöstä voi aiheutua vakavia henkilö- ja omaisuusvahinkoja. Katso lisätietoja dokumentaatiosta. Käyttöohje Turvajarrumoduuli BST 7

8 2 Turvaohjeita Kohderyhmä 2.3 Kohderyhmä Asennus-, käyttöönotto-, korjaus- ja huoltotöitä saavat suorittaa vain pätevät sähköalan ammattilaiset (noudata standardia IEC tai CENELEC HD 384 tai DIN VDE 0100 ja IEC tai DIN VDE 0110 sekä kansallisia tapaturmien torjuntamääräyksiä). Päteväksi ammattihenkilöstöksi katsotaan näiden perustavien turvaohjeiden tarkoittamassa mielessä henkilöt, jotka ovat perehtyneet tuotteen käyttökuntoon saattamiseen, asennukseen, käyttöönottoon ja käyttöön ja joilla on tehtävien edellyttämä ammatillinen koulutus. Muille kuljetuksesta, varastoinnista, käytöstä ja hävittämisestä vastaaville henkilöille on annettava tehtävän vaatima opastus. 2.4 Määräysten mukainen käyttö BST huolehtii SEW-EURODRIVE:n levyjarrujen virransyötöstä ja ohjaamisesta. BST on tarkoitettu ammattikäyttöön, ja sitä saa käyttää vain SEW-EURODRIVE:n teknisten dokumenttien sekä tyyppikilpeen merkittyjen tietojen mukaisesti. BST:n ja SEW-levyjarrujen sallittu yhdistelmä käy ilmi luvusta "Sallitut laiteyhdistelmät" (katso sivu 17). 2.5 Kuljetus Tarkasta mahdolliset kuljetusvauriot heti toimituksen saavuttua. Ilmoita niistä välittömästi kuljetusliikkeelle. Käyttöönotto on tarvittaessa estettävä. 8 Käyttöohje Turvajarrumoduuli BST

9 Turvaohjeita Pystytys / asennus Pystytys / asennus Noudata luvun "Mekaaninen asennus" (katso sivu 21) ohjeita! 2.7 Käyttöönotto / käyttö Kun turvaohjausjännite U 24V safe kytketään päältä, BST:hen syötetään vielä käyttöjännitettä U Z. Turvakonsepti soveltuu vain käyttölaitteen käyttämillä laitos- ja konekomponenteilla tehtävien mekaanisten töiden suorittamiseen. Laitteen kaikki navat on irrotettava verkosta silloin kun tehdään laitteen sähköisiin osiin kohdistuvia töitä. Laitteessa voi esiintyä vaarallisia jännitteitä vielä 10 minuuttia verkkovirran katkaisun jälkeen. On otettava huomioon, että jarrun kiinnimenoaika pitenee virhetilanteissa ja käyttölaite voi jatkaa jonkin aikaa pyörimistä. Jarrun maksimaalinen sulkeutumisaika käy ilmi BST:n ja SEW-levyjarrujen voimassa olevan käyttöohjeen luvusta "Tekniset tiedot". Ohje: Mikäli jälkijoutokäynnistä on sovelluskohtaisesti vaaraa, on ryhdyttävä lisävarotoimiin käyttämällä esimerkiksi liikkuvia, kiinni pysyviä suojuksia, jotka peittävät vaarallisen kohteen, kunnes loukkaantumisvaaraa ei enää ole. Lisäsuojusten on oltava toteutettu ja asennettu standardin EN ISO määräysten sekä koneen riskianalyysin perusteella saatujen tietojen edellyttämällä tavalla. Kun pysäytyskomento on annettu, koneeseen pääsy on estettävä lukituksella vaara-asteen mukaan, kunnes käyttölaite on pysähtynyt. Vaihtoehtoisesti on selvitettävä kiinnimeno-/käsiksipääsyaika siitä johtuvan turvavälin rajoissa pysymiseksi. 2.8 Tarkastus / huolto Ota huomioon luvun "Tarkastus/huolto" (katso sivu 26) ohjeet! 2.9 Hävittäminen Hävitä BST jätetyypin ja voimassa olevien määräysten mukaan esim.: rautana kuparina alumiinina muovina Käyttöohje Turvajarrumoduuli BST 9

10 3 Turvakonsepti 3 Turvakonsepti Koneen aiheuttamat potentiaaliset vaaratekijät on eliminoitava vaaratilanteissa mahdollisimman pian. Vaaraa aiheuttavien liikkeiden vaaraton tila on yleensä vain pysähdyksissä olo, jolloin on myös varmistettu, että laite ei pääse käynnistymään uudelleen. Tila saavutetaan käyttölaitejärjestelmissä aktivoimalla standardin IEC mukainen toiminto "Pyörimisen turvallinen pysäytys" (STO = Safe torque off). BST:n ansiosta on mahdollista ohjata jarrun luotettavaa kiinnimenoa samalla turvasignaalilla, joka aktivoi myös STO-toiminnon. BST:lle on ominaista, että liittimeen 5/6 voidaan liittää ulkoinen, vikasietoinen ja mallitestattu turvakytkin. Se kytkee turvaohjausjännitteen U 24V safe pois päältä, kun kytkettyä komentolaitetta käytetään (esim. lukitustoiminnolla varustettu hätä-seispainike). Turvaohjausjännitteen U 24V safe poiskytkentä aiheuttaa liitetyn jarrun kytkeytymisen virrattomaan tilaan. Jarrun vapautus estetään, sillä magneettikentän luomiseen tarvittava energiansyöttö katkaistaan luotettavasti. Sen sijaan että jarrunohjain erotettaisiin verkosta kontaktorien tai kytkinten avulla, BST:n tehopuolijohteiden ohjaus estetään varmalla tavalla tässä kuvatun käyttöjännitteen poiskytkennän avulla. Liitetty jarru kytkeytyy sen johdosta virrattomaan tilaan, vaikka BST:hen syötetäänkin edelleen jännitettä. Ulkoista turvakytkinlaitetta koskevat vaatimukset on määritetty tarkoin seuraavissa kappaleissa, ja niitä on ehdottomasti noudatettava. Käyttämällä sopivaa ulkoista piiriä, johon kuuluvalla turvakytkimellä on standardin EN turvakategorian 3 mukainen hyväksyntä, BST:tä voidaan käyttää standardin EN pysäytyskategorian 0 mukaisella turvallisella poiskytkennällä ja standardin EN 1037 mukaisella vikasietoisella uudelleenkäynnistymisen estolla varustettuna ja standardin EN turvakategorian 3 vaatimusten mukaisesti. Käyttämällä sopivaa ulkoista piiriä, johon kuuluva turvakytkin on hyväksytty standardin EN ISO , turvatoiminnan tason d tai standardin EN 61508, SIL 2 mukaisesti, BST:tä voidaan käyttää standardin EN pysäytyskategorian 0 mukaisella turvallisella poiskytkennällä ja standardin EN 1037 mukaisella vikasietoisella uudelleenkäynnistymisen estolla varustettuna ja standardin EN turvatoiminnan tason d vaatimusten mukaisesti. Standardin EN kategorian 3 tai standardin EN ISO turvatoiminnan tason d mukainen luokittelu koskaa ohjausta mutta ei jarrua. Se, voidaanko sovellusta käyttää yhtä jarrua käyttäen vai tarvitaanko turvallisuussyistä mahdollisesti kaksi jarrua, käy ilmi koneen riskianalyysistä. 10 Käyttöohje Turvajarrumoduuli BST

11 Turvateknisiä lisäyksiä Asennusta koskevat vaatimukset 4 4 Turvateknisiä lisäyksiä Kun BST asennetaan tai sitä käytetään standardissa EN mainitun pysäytyskategorian 0 mukaisella turvakatkaisulla ja standardin EN 1037 mukaisella vikasietoisella uudelleenkäynnistymisen estolla varustetuissa ja standardin EN turvakategorian 3 tai standardin EN ISO toiminnan tason d vaatimusten mukaisissa sovelluksissa, seuraavat määräykset ja lisäykset ovat ehdottoman pakollisia. Määräykset ja ohjeet jakautuvat seuraaviin kappaleisiin: Asennusta koskevat vaatimukset (katso sivu 11) Ulkoisia turvakytkimiä koskevat vaatimukset (katso sivu 13) Käyttöönottoa koskevat vaatimukset (katso sivu 14) Käyttöä koskevat vaatimukset (katso sivu 14) 4.1 Asennusta koskevat vaatimukset BST:n turvakatkaisulla varustetuissa sovelluksissa on otettava huomioon seuraavat ohjeet: Turvaohjausjännitteeksi U 24V safe (tai turvakatkaisuksi) kutsutaan turvakytkimen ja BST:n välistä liittimissä 5 ja 6 olevaa kaapelia. Kaapelit on sijoitettava EMC-vaatimusten mukaisesti: Suojatut johtimet on asennettava sähkötilan ulkopuolella kestävästi (kiinteästi) ja ulkoisilta vaurioilta suojatusti. Sähkötilan sisälle voidaan asentaa yksittäisiä johtimia. Turvaohjauksen (esim. turvakytkin) ja BST:n välisen johtimen kokonaispituus saa olla EMC-määräysten vuoksi enintään 100 metriä. Johdotustekniikan on oltava standardin EN mukainen. Suojaus on toteutettava laajapinta-alaisesti BST:n elektroniikan häiriösuojaliittimeen. Joka tapauksessa on varmistettava, ettei turvaohjausjännitteessä U 24V safe esiinny häiriöjännitettä. Energiansyötön ja turvaohjausjännitteen U 24V safe syötön on tapahduttava erillisten kaapelien avulla. BST:n ja liitetyn jarrun välisen kaapelin kokonaispituus saa olla enintään 200 m. Eri jarruohjausten jarrukaapeleita ei saa liittää toisiinsa. Käyttöohje Turvajarrumoduuli BST 11

12 4 Turvateknisiä lisäyksiä Asennusta koskevat vaatimukset Ryhmäkatkaisussa on otettava huomioon turvakytkimen kytkentäkyky ja suurin sallittu jännitehäviö turvaohjausjännitteessä U 24V safe. Kaapelien EMC-yhteensopivan asennuksen varmistamiseksi on otettava huomioon BST:n käyttöohjeen sisältämät tiedot. Suojaus on ehdottomasti kytkettävä molemmista päistä kotelon runkoon. Liittimen 5 ja liittimen 6 turvatulossa saa käyttää vain jännitelähteitä, joissa on VDE 0100:n mukainen turvallinen erotus (SELV/PELV). Standardin EN mukaan yksittäisen vian jännite lähtöjen välillä tai valinnaisen lähdön ja maadoitettujen osien välillä ei saa ylittää 60 V:n tasajännitettä yli 0,2 sekunnin ajan ja silloinkin enintään 120 V:n tasajännitteeseen saakka. BST:n ja jarrun teknisiä tietoja on noudatettava. Seuraavassa kuvassa on EMC-vaatimusten mukainen liitäntä Käyttöohje Turvajarrumoduuli BST

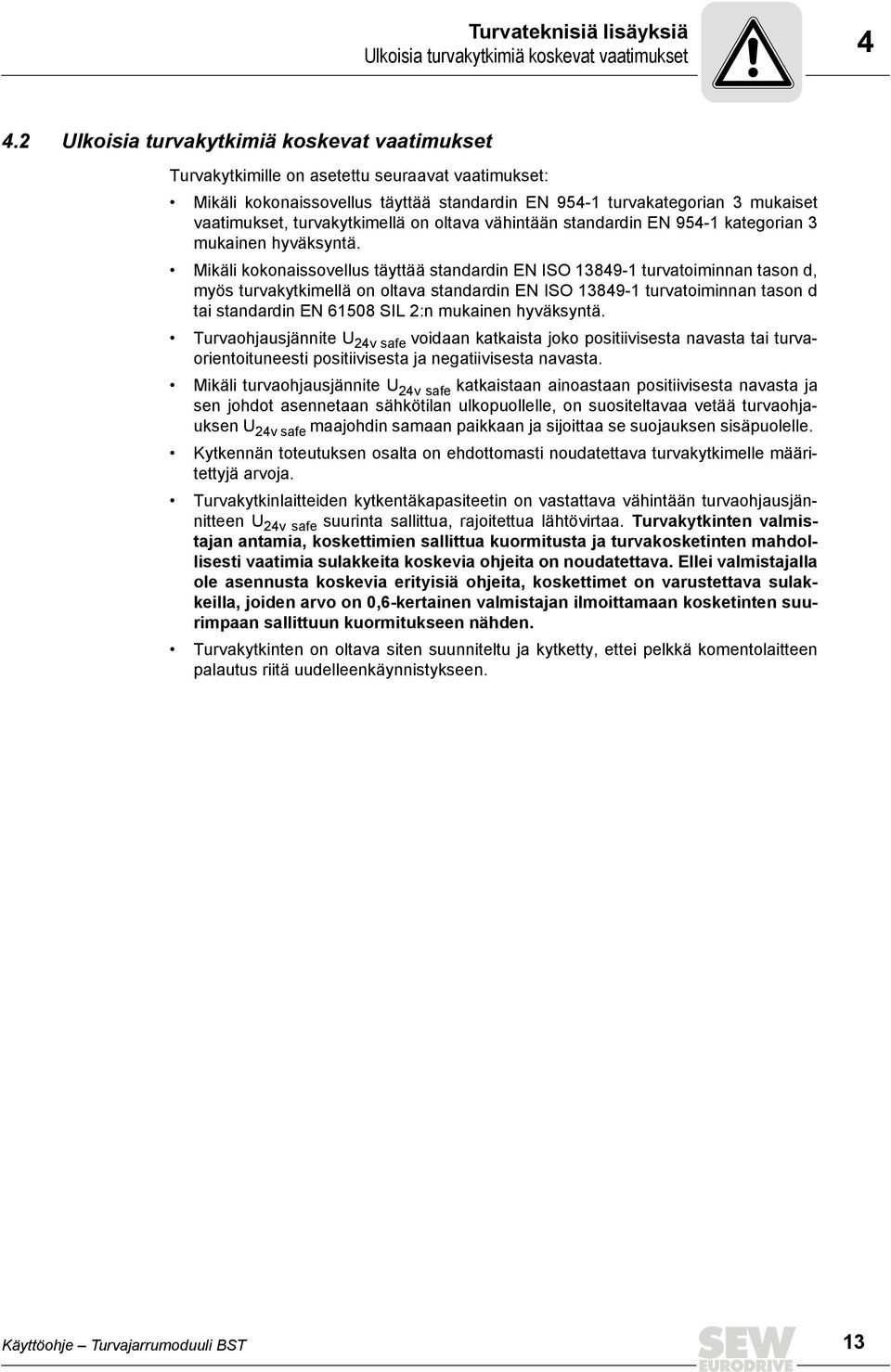

13 Turvateknisiä lisäyksiä Ulkoisia turvakytkimiä koskevat vaatimukset Ulkoisia turvakytkimiä koskevat vaatimukset Turvakytkimille on asetettu seuraavat vaatimukset: Mikäli kokonaissovellus täyttää standardin EN turvakategorian 3 mukaiset vaatimukset, turvakytkimellä on oltava vähintään standardin EN kategorian 3 mukainen hyväksyntä. Mikäli kokonaissovellus täyttää standardin EN ISO turvatoiminnan tason d, myös turvakytkimellä on oltava standardin EN ISO turvatoiminnan tason d tai standardin EN SIL 2:n mukainen hyväksyntä. Turvaohjausjännite U 24v safe voidaan katkaista joko positiivisesta navasta tai turvaorientoituneesti positiivisesta ja negatiivisesta navasta. Mikäli turvaohjausjännite U 24v safe katkaistaan ainoastaan positiivisesta navasta ja sen johdot asennetaan sähkötilan ulkopuollelle, on suositeltavaa vetää turvaohjauksen U 24v safe maajohdin samaan paikkaan ja sijoittaa se suojauksen sisäpuolelle. Kytkennän toteutuksen osalta on ehdottomasti noudatettava turvakytkimelle määritettyjä arvoja. Turvakytkinlaitteiden kytkentäkapasiteetin on vastattava vähintään turvaohjausjännitteen U 24v safe suurinta sallittua, rajoitettua lähtövirtaa. Turvakytkinten valmistajan antamia, koskettimien sallittua kuormitusta ja turvakosketinten mahdollisesti vaatimia sulakkeita koskevia ohjeita on noudatettava. Ellei valmistajalla ole asennusta koskevia erityisiä ohjeita, koskettimet on varustettava sulakkeilla, joiden arvo on 0,6-kertainen valmistajan ilmoittamaan kosketinten suurimpaan sallittuun kuormitukseen nähden. Turvakytkinten on oltava siten suunniteltu ja kytketty, ettei pelkkä komentolaitteen palautus riitä uudelleenkäynnistykseen. Käyttöohje Turvajarrumoduuli BST 13

14 4 Turvateknisiä lisäyksiä Käyttöönottoa koskevat vaatimukset "Turvakytkimen" kytkentäesimerkki Oheinen kuva esittää (edellä mainittuja vaatimuksia vastaavan) ulkoisen turvakytkimen kytkentäperiaatetta. Kytkennän toteutuksessa on noudatettava kunkin valmistajan teknisissä tiedoissa ilmoitettuja arvoja. Hyväksytty HÄTÄ-SEISpainike Varokkeet turvakytkinlaitteen valmistajan antamien tietojen mukaan Turvakytkin 24 V 24 V:n käyttöjännite 24 voltin turvakäyttöjännite turvakytkimeltä GND Palautuspainike Käyttöönottoa koskevat vaatimukset Käyttöönoton on tapahduttava dokumentoidulla tavalla ja turvatoimintojen toiminta on todennettava. Standardin EN pysäytyskategorian 0 mukaisella turvakatkaisulla ja standardin EN 1037 ja EN turvakategorian 3 mukaisella vikasietoisella uudelleenkäynnistymisen estolla tai standardin EN ISO mukaisella turvatoiminnan tasolla d varustetulle BST:lle on suoritettava perusteellinen katkaisujärjestelmän ja johdotuksen oikeellisuuden käyttöönottotestaus, joka on myös dokumentoitava. Turvaohjausjännite U 24V safe on sisällytettävä käyttöönoton yhteydessä suoritettavaan toimintotarkastukseen. 4.4 Käyttöä koskevat vaatimukset Laitteistoa saa käyttää vain teknisissä tiedoissa määritettyjen arvojen sisällä. Se koskee niin ulkoista turvakytkinlaitetta kuin myös BST:tä. Turvatoimintojen virheetön toiminta on tarkastettava säännöllisesti. Tarkastusvälien tulee noudattaa riskianalyysejä. 14 Käyttöohje Turvajarrumoduuli BST

15 Laitteistorakenne Tyyppikilpi, tyyppimerkintä 5 5 Laitteistorakenne 5.1 Tyyppikilpi, tyyppimerkintä Esimerkki: Tyyppimerkintä BST 0.6 S - 400V - 00 Versio/malli Jarrun jännite 400V = AC 400 V (DC 176 V) 230V = AC 230 V (DC 96 V) Tyyppi S = Kytkentäkaappimoduuli I = Sisäänrakennettu moduuli Nimellislähtövirta 0.6 = DC 0.6 A 1.0 = DC 1.0 A Sarja Esimerkki: Tyyppikilpi BST 0.6S-400V-00 Käyttöohje Turvajarrumoduuli BST 15

16 5 Laitteistorakenne Kytkentäkaappimallin laitteistorakenne 5.2 Kytkentäkaappimallin laitteistorakenne Laitteistorakenne BST 0.6S-400V-00 ja BST 1.0S-230V-00. [6] [5] [4] [3] [2] [1] 13/14 /15 3/4 5/NC/6 1/ NC /2 [8] [7] [1] Liittimet X1: Syöttöjohdon liitäntää varten [2] Liittimet X2: Turvaohjausjohdon liitäntää varten [3] Liittimet X3: Ohjausjohdon liitäntää varten [4] Liittimet X4: Jarrukaapelin liitäntää varten [5] LED V2 käyttötilan näyttöä varten [6] LED V1 käyttötilan näyttöä varten [7] Pidinlevy / suojalevy [8] PE-liitäntä 5.3 Liitinjärjestys Liitin X1:1 X1:2 X2:5 X2:6 X3:3 X3:4 X4:13 X4:14 X4:15 +U Z U Z SVI24: SOV24 DBI24 DGND RD WH BU Toiminto Välipiiriliitäntä +24 V DC -tulon "turva-seis" (turvakosketin) +24 V DC -tulon "turva-seis-toiminnon" (turvakoskettimen) vertailupotentiaali Jarrun tulo Digitaalisignaalien vertailupotentiaali Jarrun lähtö 16 Käyttöohje Turvajarrumoduuli BST

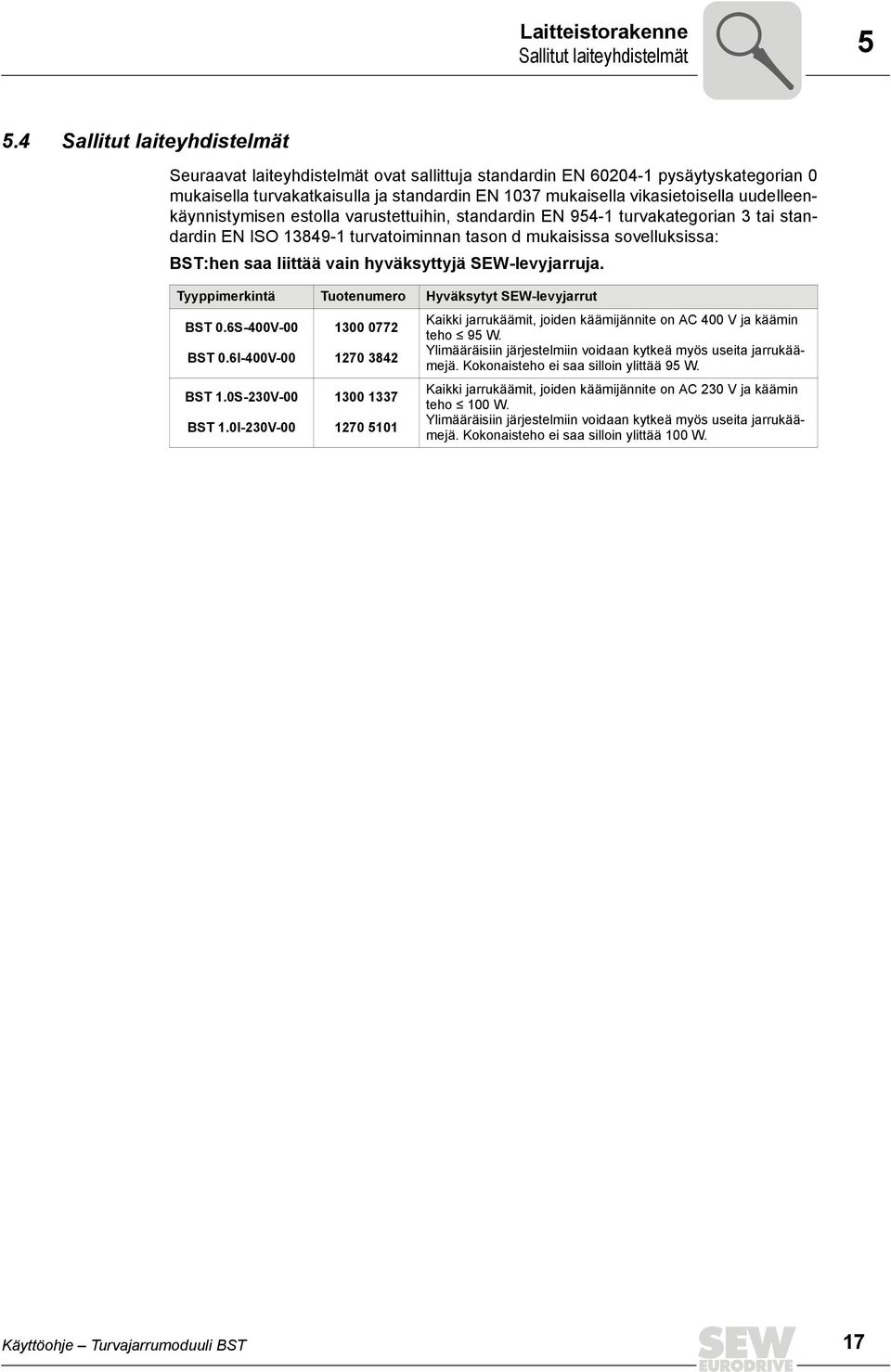

17 Laitteistorakenne Sallitut laiteyhdistelmät Sallitut laiteyhdistelmät Seuraavat laiteyhdistelmät ovat sallittuja standardin EN pysäytyskategorian 0 mukaisella turvakatkaisulla ja standardin EN 1037 mukaisella vikasietoisella uudelleenkäynnistymisen estolla varustettuihin, standardin EN turvakategorian 3 tai standardin EN ISO turvatoiminnan tason d mukaisissa sovelluksissa: BST:hen saa liittää vain hyväksyttyjä SEW-levyjarruja. Tyyppimerkintä Tuotenumero Hyväksytyt SEW-levyjarrut BST 0.6S-400V-00 BST 0.6I-400V-00 BST 1.0S-230V-00 BST 1.0I-230V Kaikki jarrukäämit, joiden käämijännite on AC 400 V ja käämin teho  95 W. Ylimääräisiin järjestelmiin voidaan kytkeä myös useita jarrukäämejä. Kokonaisteho ei saa silloin ylittää 95 W. Kaikki jarrukäämit, joiden käämijännite on AC 230 V ja käämin teho  100 W. Ylimääräisiin järjestelmiin voidaan kytkeä myös useita jarrukäämejä. Kokonaisteho ei saa silloin ylittää 100 W. Käyttöohje Turvajarrumoduuli BST 17

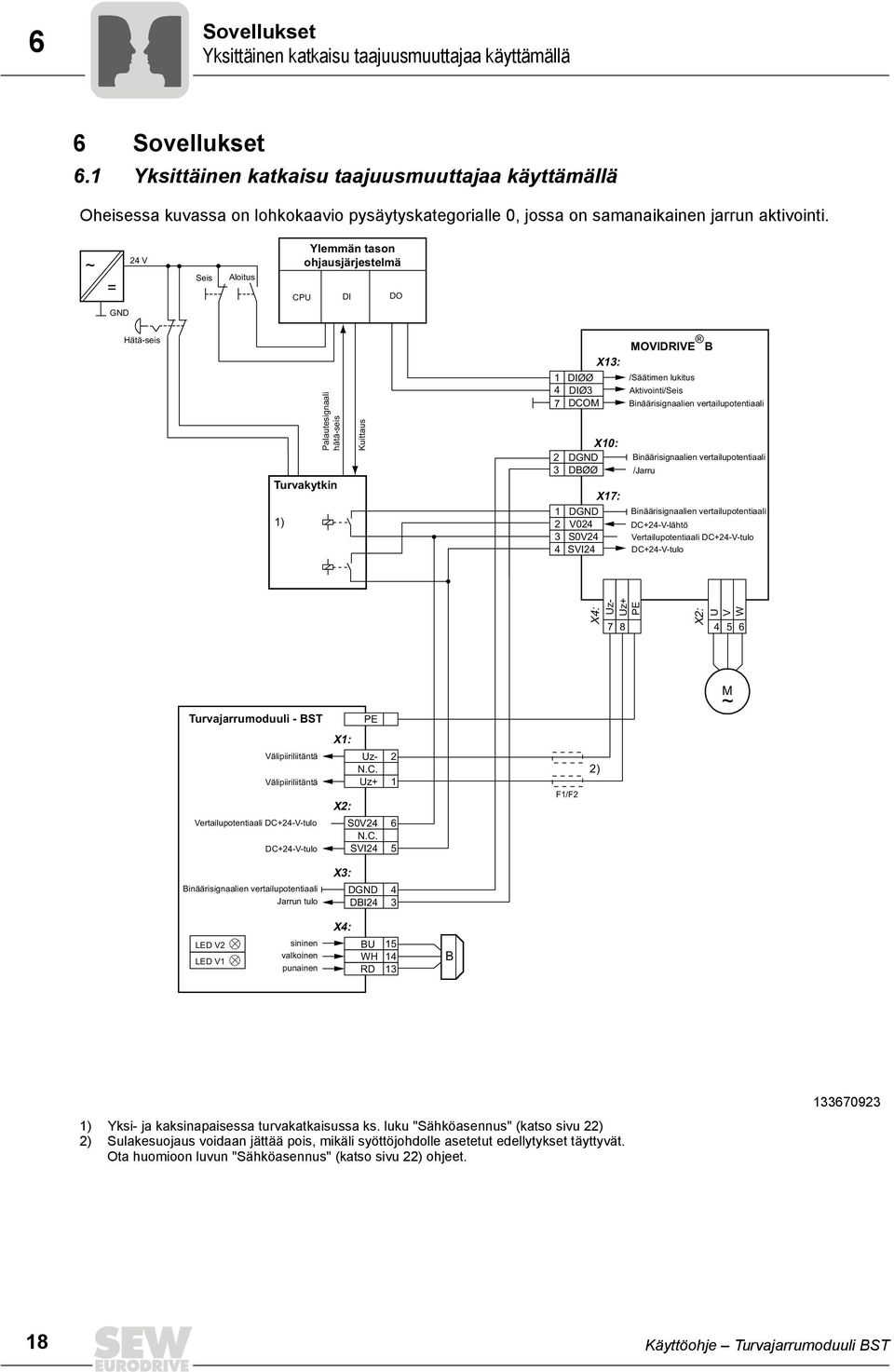

18 6 Sovellukset Yksittäinen katkaisu taajuusmuuttajaa käyttämällä 6 Sovellukset 6.1 Yksittäinen katkaisu taajuusmuuttajaa käyttämällä Oheisessa kuvassa on lohkokaavio pysäytyskategorialle 0, jossa on samanaikainen jarrun aktivointi. ~ = 24 V Seis Aloitus Ylemmän tason ohjausjärjestelmä CPU DI DO GND Hätä-seis Palautesignaali hätä-seis Turvakytkin 1) Kuittaus DIØØ DIØ3 DCOM DGND DBØØ DGND V024 S0V24 SVI24 X13: X10: X17: MOVIDRIVE B /Säätimen lukitus Aktivointi/Seis Binäärisignaalien vertailupotentiaali Binäärisignaalien vertailupotentiaali /Jarru Binäärisignaalien vertailupotentiaali DC+24-V-lähtö Vertailupotentiaali DC+24-V-tulo DC+24-V-tulo X4: Uz- Uz+ PE 7 8 X2: U V W Turvajarrumoduuli - BST PE M ~ X1: Välipiiriliitäntä Välipiiriliitäntä X2: Uz- N.C. Uz+ Vertailupotentiaali DC+24-V-tulo S0V24 6 N.C. DC+24-V-tulo SVI F1/F2 2) X3: Binäärisignaalien vertailupotentiaali DGND 4 Jarrun tulo DBI24 3 X4: LED V2 LED V1 sininen valkoinen punainen BU WH RD B 1) 2) Yksi- ja kaksinapaisessa turvakatkaisussa ks. luku "Sähköasennus" (katso sivu 22) Sulakesuojaus voidaan jättää pois, mikäli syöttöjohdolle asetetut edellytykset täyttyvät. Ota huomioon luvun "Sähköasennus" (katso sivu 22) ohjeet Käyttöohje Turvajarrumoduuli BST

19 Sovellukset Yksittäinen katkaisu taajuusmuuttajaa ja kenttäväyläliityntää DFS käyttämällä Yksittäinen katkaisu taajuusmuuttajaa ja kenttäväyläliityntää DFS käyttämällä Seuraavassa kuvassa on taajuusmuuttajalla ja DFS:llä suoritettavan yksittäisen katkaisun lohkokaavio. ~ = GND 24 V CPU F_CPU Ylemmän tason ohjausjärjestelmä PROFIBUS PROFINET PROFIsafe DI F_DI DO F_DO 1 7 MOVIDRIVE B X13: DIØØ /Säätimen lukitus DCOM Binäärisignaalien vertailupotentiaali DFS 11B/21B X30: X31: 1 F_DO_M 2 F_DO_P 3 GND 4 24V_LS 5 GND 6 24V_PS DGND V024 S0V24 SVI24 DGND DBØØ X17: X10: Binäärisignaalien vertailupotentiaali DC+24-V-lähtö Vertailupotentiaali DC+24-V-tulo DC+24-V-tulo Binäärisignaalien vertailupotentiaali /Jarru X4: 7 8 X2: U V W Turvajarrumoduuli - BST Välipiiriliitäntä Välipiiriliitäntä Uz- Uz+ PE PE X1: Uz- N.C. Uz+ X2: Vertailupotentiaali DC+24-V-tulo S0V24 6 N.C. DC+24-V-tulo SVI24 5 X3: Binäärisignaalien vertailupotentiaali DGND 4 Jarrun tulo DBI F1/F2 2) M ~ X4: LED V2 LED V1 sininen valkoinen punainen BU WH RD B 1) 2) Yksi- ja kaksinapaisessa turvakatkaisussa ks. luku "Sähköasennus" (katso sivu 22) Sulakesuojaus voidaan jättää pois, mikäli syöttöjohdolle asetetut edellytykset täyttyvät. Ota huomioon luvun "Sähköasennus" (katso sivu 22) ohjeet Käyttöohje Turvajarrumoduuli BST 19

20 6 Sovellukset Ryhmäkatkaisu taajuusmuuttajaa käyttämällä 6.3 Ryhmäkatkaisu taajuusmuuttajaa käyttämällä Oheisessa kuvassa on lohkokaavio pysäytyskategorialle 0, jossa on samanaikainen jarrun aktivointi. ~ GND = 24 V Seis Aloitus Ylemmän tason ohjausjärjestelmä CPU DI DO Hätä-seis Palautesignaali hätä-seis Kuittaus 1) Turvakytkin DIØØ DIØ3 DCOM X13: MOVIDRIVE B /Säätimen lukitus Aktivointi/Seis Binäärisignaalien vertailupotentiaali Turvajarrumoduuli - BST Välipiiriliitäntä Välipiiriliitäntä X1: X2: PE Vertailupotentiaali DC+24-V-tulo S0V24 6 N.C. DC+24-V-tulo SVI24 5 X3: Binäärisignaalien vertailupotentiaali DGND 4 Jarrun tulo DBI DGND DBØØ DGND V024 S0V24 SVI24 X4: X10: X17: Uz- Uz+ PE 7 8 Binäärisignaalien vertailupotentiaali /Jarru Binäärisignaalien vertailupotentiaali DC+24-V-lähtö Vertailupotentiaali DC+24-V-tulo DC+24-V-tulo X2: U V W LED V2 LED V1 sininen valkoinen punainen Turvajarrumoduuli - BST Välipiiriliitäntä Välipiiriliitäntä X4: X1: X2: BU WH RD PE Uz- N.C. Uz+ Uz- N.C. Uz Vertailupotentiaali DC+24-V-tulo S0V24 6 N.C. DC+24-V-tulo SVI24 5 X3: Binäärisignaalien vertailupotentiaali DGND 4 Jarrun tulo DBI B F1/F2 2) DIØØ DIØ3 DCOM DGND DBØØ DGND V024 S0V24 SVI24 X13: X10: X17: MOVIDRIVE B M /Säätimen lukitus Aktivointi/Seis Bezugspotenzial Binärsignale Binäärisignaalien vertailupotentiaali /Jarru ~ Binäärisignaalien vertailupotentiaali DC+24-V-lähtö Vertailupotentiaali DC+24-V-tulo DC+24-V-tulo LED V2 LED V1 sininen valkoinen punainen X4: BU WH RD B X4: Uz- Uz+ PE 7 8 X2: U V W F1/F2 2) M ~ 1) 2) Yksi- ja kaksinapaisessa turvakatkaisussa ks. luku "Sähköasennus" (katso sivu 22) Sulakesuojaus voidaan jättää pois, mikäli syöttöjohdolle asetetut edellytykset täyttyvät. Ota huomioon luvun "Sähköasennus" (katso sivu 22) ohjeet Käyttöohje Turvajarrumoduuli BST

21 Asennus Mekaaninen asennus 7 7 Asennus 7.1 Mekaaninen asennus Hattukiskon asennus BST asennetaan kytkentäkaappiin hattukiskolle Tilantarve ja asennusasento Jätä yläpuolelle 40 mm, alapuolelle 60 mm sekä kullekin sivulla 15 mm vapaata tilaa toimivaa jäähdytystä varten. Huolehdi siitä, etteivät kaapelit tai muu asennusmateriaali estä ilman kiertoa vapaassa tilassa. Pidä huolta, ettei laitetta sijoiteta jonkin toisen laitteen kuumaan poistoilmaan. Asenna laitteet vain pystysuoraan. Laitteita ei saa asentaa makuuasentoon, poikittain eikä ylösalaisin Käyttöohje Turvajarrumoduuli BST 21

22 7 Asennus Sähköasennus 7.2 Sähköasennus Sähköasennusta koskevia ohjeita Syöttöjohto (liitin 1+2) Syöttöjohdon on täytettävä seuraavat edellytykset: BST:hen menevissä syöttöjohdoissa on suuri tasavirta (enint. DC 900 V). Kaapelin nimellisjännitteen tulee olla väh. U 0 /U = 300 V / 500 V (standardin DIN VDE 0298 mukaisesti). Taajuusmuuttajan syöttävän verkon on oltava tähtikytkentämaadoitettu verkko (TNS / TNCS). Käyttö IT-verkossa tai ulkojohtimella maadoitetussa verkossa ei ole sallittua. Johdon poikkipinta: 0,75 mm 2 2,5 mm 2 Suurin sallittu kaapelin pituus: 100 m Syöttöjohdon varokesuojaus tehdään kaikkinapaisesti kahta soveltuvaa tasavirtavaroketta F1/F2 käyttämällä (suositus 1000 V / 4 A). HUOM Varokesuojaus voidaan jättää pois standardeja VDE 100 osa 430 ja EN osa 430 noudattamalla, mikäli BST:hen menevä syöttökaapeli on suojattu taajuusmuuttajan edessä olevalla verkkovarokkeella tai mikäli seuraavat edellytykset täyttyvät: BST:hen menevä johdon pituus on mahdollisimman lyhyt, enintään 3 m Kaapeli sijoitetaan erilleen palavista aineista Oikosulkuvaara on pienennetty minimiin, silloin käytetään suurinta mahdollista poikkipintaa Ohjauskaapeli (liitin 3+4) Ohjauskaapeli (liitin 5+6) Jarrukaapeli (liitin 13,14,15) Ohjauskaapelin on täytettävä seuraavat edellytykset: Poikkipinta on 0,5 1,5 mm 2 Suurin sallittu kaapelin pituus: 100 m Turvaohjauskaapelin on täytettävä seuraavat edellytykset: Poikkipinta on 0,5 1,5 mm 2 Suurin sallittu kaapelin pituus: 100 m Poikkipinta on 0,75 2,5 mm 2 Suurin sallittu kaapelin pituus: 200 m 22 Käyttöohje Turvajarrumoduuli BST

23 Asennus Sähköasennus Yksinapainen turvakatkaisu Sähkötila Turvakytkin BST 24 V 5 N.C. +U 24V safe Turvakäyttöjännite 6 -U 24V safe Kuva 1:Yksinapainen turvakatkaisu, johdotus sähkötilan sisäpuolelle Sähkötila Turvakytkin Sähkötilan ulkopuolella Sähkötila BST 24 V 5 N.C. +U 24V safe Turvakäyttöjännite 6 -U 24V safe Kuva 2: Yksinapainen turvakatkaisu, johdotus sähkötilan ulkopuolelle HUOM Yksinapaisen turvakatkaisun käyttö on sallittua vain, mikäli turvakytkimen ja BST:n välisen liitosjohdon oikosulkujen mahdollisuus on suljettu pois (standardin EN mukainen vikojen eliminointimahdollisuus). Käyttöohje Turvajarrumoduuli BST 23

24 7 Asennus Sähköasennus Kaksinapainen turvakatkaisu Sähkötila Turvakytkin BST 24 V 5 N.C. +U 24V safe Turvakäyttöjännite 6 -U 24V safe Kuva 3: Kaksinapainen turvakatkaisu, johdotus sähkötilan sisäpuolelle Sähkötila Turvakytkin Sähkötilan ulkopuolella Sähkötila BST 24 V 5 N.C. +U 24V safe Turvakäyttöjännite 6 -U 24V safe Kuva 4: Kaksinapainen turvakatkaisu, johdotus sähkötilan ulkopuolelle Käyttöohje Turvajarrumoduuli BST

25 Käyttöönotto / käyttö Toimintaparametrit I Käyttöönotto / käyttö 8.1 Toimintaparametrit Jarruun syötetään virtaa heti kun käyttöjännite U Z, turvaohjausjännite U 24V safe ja ohjausjännite U 24V in ovat käytössä. Jarru aktivoidaan ohjausjännitteellä U 24V in heti kun käyttöjännite U Z ja turvaohjausjännite U 24V safe ovat käytössä: U 24V in = on = jarru vapautettu U 24V in = off = jarru kiinni Jarru kytkeytyy luotettavasti virrattomaan tilaan, mikäli turvaohjausjännite U 24V safe katkaistaan. Jarru kytketään virrattomaan tilaan, mikäli käyttöjännite U Z katkaistaan. Jarru vapautetaan pikavirityksellä, eli jarrun osakäämiin (punainen valkoinen) syötetään n. 100 ms:n ajan jarrun jännitettä U B. Sen jälkeen koko jarrukäämiin (punainen sininen) syötetään jarrun jännitettä U B. Jarrun sulkeutuminen tapahtuu aina tasa- ja vaihtovirranpuoleisella poiskytkennällä ohjausjännitteen U 24V in tai turvaohjaujännitteen U 24V safe ohjaamana. Jarrun avaamisen ja sulkeutumisen reaktioaika määräytyy BST:n reaktioajan t R Â 6 ms ja kytketyn jarrun aktivointi- tai kiinnimenoajan perusteella. Avaamisen ja sulkeutumisen reaktioaikatiedot käyvät ilmi SEW-levyjarrujen kulloinkin voimassa olevasta käyttöohjeesta Käyttötilan näyttö LED-näytöllä näytetään ohjaustulojen käyttötila U 24V safe U 24V in LED V1 LED V2 Toimintatila Pois Pois Pois Pois Jarru jännitteetön Pois Päällä Pois Pois Jarru jännitteetön Päällä Pois palaa oranssina Pois Jarru jännitteetön Päällä Päällä palaa oranssina vihreä valo Jarru jännitteen alaisena, kun U Z on päällä Käyttöohje Turvajarrumoduuli BST 25

26 9 Tarkastus / huolto Tarkastus- ja huoltovälit 9 Tarkastus / huolto VAARA! Puristumisvaara nostolaitteen pudotessa. Kuolema tai vakava loukkaantuminen. Lukitse tai laske alas nostolaitekäytöt (putoamisvaara). Kytke taajuusmuuttaja, moottori ja jarru jännitteettömiksi ennen työn aloittamista ja varmista, etteivät ne voi kytkeytyä vahingossa uudelleen! Käytä vain voimassa olevan varaosaluettelon mukaisia alkuperäisiä varaosia! Jarrukelaa vaihdettaessa on aina vaihdettava myös jarrunohjain! Noudata kolmivaihe- ja jarrumoottoreiden käyttöohjeen ohjeita. Jarruun kohdistuvia huoltotöitä saavat tehdä vain valtuutetut ammattihenkilöt. VAARA! Laitteen sisällä ja liitinrimoissa voi esiintyä vaarallisia jännitteitä vielä BST:n verkosta irrottamisen jälkeenkin. Kuolema tai vakavia loukkaantumisia sähköiskun seurauksena. Tarkista laitteen ja sen osien jännitteettömyys ennen huolto- ja tarkistustöiden aloittamista. VARO! Käyttölaitteiden pinta voi olla erittäin kuuma käytön aikana. Palovamman vaara! Anna moottorin jäähtyä ennen töiden aloittamista. 9.1 Tarkastus- ja huoltovälit Kulloinkin tarvittavat tarkistus-/huoltovälit on määritettävä yksilöllisesti laitteen valmistajan konfigurointidokumenttien mukaisesti yhteensopivasti voimassa olevien paikallisten standardien kanssa. 26 Käyttöohje Turvajarrumoduuli BST

27 Tarkastus / huolto Jarrun toiminnan tarkistus Jarrun toiminnan tarkistus Toiminta on tarkastettava laitteiston valmistajan määräysten mukaisesti aina asennusja huoltotöiden suorittamisen jälkeen. 9.3 tapaus Jos tarvitset asiakaspalvelumme apua, ilmoita: Tyyppikilven kaikki tiedot Häiriön laatu ja laajuus Häiriön ajankohta ja seurannaisvaikutukset Oletettu syy 9.4 Laitteen vaihto Menettele seuraavalla tavalla BST:n vaihtamiseksi: Noudata BST:n tarkistus- ja huoltotöitä koskevia ohjeita. Vertaa tähänastisen BST:n tyyppikilven tietoja uuden BST:n tietoihin. Irrota neljä kytkentäliitintä (X1 - X4). Irrota PE-liitäntä ja häiriösuojaliitännät. Paina kevyesti kytkentäliitinten vastakkaista puolta ja irrota BST hattukiskolta. Asenna uusi BST hattukiskolle. Noudata luvun "Mekaaninen asennus" ohjeita. Kytke PE-liitäntä häiriösuojaliitäntä. Kytke neljä kytkentäliitintä (X1 - X4). Käyttöohje Turvajarrumoduuli BST 27

28 10 kva i P f n Hz Tekniset tiedot Yleiset tekniset tiedot 10 Tekniset tiedot 10.1 Yleiset tekniset tiedot Jarrumoduuli BST 0.6S-400V-00 (kytkentäkaappi) BST 1.0S-230V-00 (kytkentäkaappi) BST 0.6I-400V-00 (asennettava malli) BST 1.0I-230V-00 (asennettava malli) Tuotenumero Häiriönsieto Häiriöemissio asennustavan ollessa EMC:n mukainen EN mukainen EN mukainen Kotelointiluokka IP20 IP00 Asennus kytkentäkaapissa vapaasti hattukiskolla seisova Ympäristön lämpötila T U 15 C C Käyttöjännite Liitin 1, 2 Syöttöteho Liitin 1, 2 U Z P V DC Laiteperhe MOVIPRO PHCx0Axxx Asennettu jäähdytyselementin päälle lämmönjohtotahnaa käyttämällä 15 C C kun P ab = 100 % ks. diagrammi 1 Tehonkulutus: 120 W, jarrutyypistä riippuen (pitokäämi) lyhytaikainen kiihdytysteho enint. 300 W / 150 ms (kiihdyttimen käämi) 15 C C kun P ab = 100 % ks. diagrammi 2 Ohjausjännite Liitin 3, 4 Turvaohjausjännite Liitin 5, 6 U 24V in Signaalitaso standardin DIN EN , tyypin 1 mukainen (luku 5.2.3) DC + 15 V V (> 2 ma) => 1 / kosketin suljettu DC 3 V V (< 2 ma) => 0 / kosketin auki Liittimen 3 ja liittimen 4 ohjaustulossa saa käyttää vain jännitelähteitä, joissa on VDE 0100:n mukainen turvallinen erotus (SELV/PELV). U 24V safe DC 24 V 15 % / +20 % (alue: DC 20,4 V... DC 28,8 V / < 50 ma) standardin DIN EN mukainen (luku ) DC 24 V Jarrun jännite Liitin 13, 14 U B 167 V DC 96 V DC 167 V DC 96 V DC (SEW-jarrutyyppi) Nimellislähtövirta Liitin 13, 15 Kiihdytysvirta Liitin 13, 14 Suurin lähtöteho Liitin 13, 15 Jarrun lähtö Liitin 13, 14, 15 (AC 400 V) (AC 230 V) (AC 400 V) (AC 230 V) I N 0,6 A DC 1,0 A DC 0,6 A DC 1,0 A DC I B ,5-kertainen pitovirtaan nähden, jarrun tyypistä riippuen P ab Pab  95 W P ab  100 W P ab  95 W P ab  100 W Tiedot koskevat SEW-vakiojarrukäämejä (kaksikääminen järjestelmä) Pitokäämi: Liitin 13 punainen 15 sininen Kiihdyttimen käämi: Liitin 13 punainen 14 valkoinen Ylimääräisiin järjestelmiin voidaan kytkeä myös useita jarrukäämejä. Yksittäisten tehojen summa ei saa ylittää suurinta lähtötehoa. 28 Käyttöohje Turvajarrumoduuli BST

29 Tekniset tiedot Yleiset tekniset tiedot kva i P f n Hz 10 Jarrumoduuli Syöttöjohto (liitin 1+2) Ohjausjohto (liitin 3+4) Ohjausjohto (liitin 5+6) Jarrukaapeli (liitin 13, 14, 15) U Z Kaapelin verkkojännite: väh. U 0 /U = 300 V / 500 V (DIN VDE 0298 mukainen) Johdon poikkipinta: 0,75 mm 2 2,5 mm 2 Suurin sallittu kaapelin pituus: 100 m Pistoke: Phoenix GMSTB 2,5/3-ST Pistoke: Litteä pistoke 2,8x1 + eristyskotelo U 24V in Johdon poikkipinta: 0,5 1,5 mm 2 Suurin sallittu kaapelin pituus: 100 m Pistoke: Phoenix MC 1,5/2-ST-3,5 U 24V safe Johdon poikkipinta: 0,5 1,5 mm 2 Suurin sallittu kaapelin pituus: 100 m Pistoke: Phoenix MC 1,5/3-ST-3,5 Johdon poikkipinta 0,75 2,5 mm 2. Suurin sallittu kaapelin pituus: 200 m poikkipinnan ollessa vähintään 1,5 mm 2 ; 500 m poikkipinnan ollessa 0,75 mm 2 Pistoke: Phoenix GIC 2,5/3-ST-7,62 Pistoke: Litteä pistoke 2,8x1 + eristyskotelo Häviöteho P V Enint. 20 W Suurin mahdollinen turvakategoria Järjestelmän rakenne Keskeytystä tunnissa (MTTF-arvo) Käyttöikä (EN 61508) Turvallinen tila BST 0.6S-400V-00 (kytkentäkaappi) BST 1.0S-230V-00 (kytkentäkaappi) BST 0.6I-400V-00 (asennettava malli) Toiminnan taso d standardin EN ISO mukaan Standardin EN mukainen turvakategoria 3 Diagnoosi ulkopuolisen turvakytkimen kautta (1oo2) Turvakytkin määrittää suureet (MTTF, DC, CCF) yhden tai useamman turvapiirin keskeytystodennäköisyyden laskemiseksi. BST:llä ei ole vaikutusta kytkentää (jarru vapautettu ja jarru suljettu) tai enint. 20 vuotta Jarru jännitteetön Varastointilämpötila -20 C C (EN , luokka 3K3) Mitat L K S 134 x 70 x 135 mm 121,5 x 59 x 88 mm Paino n. 730 gr n. 600 gr BST 1.0I-230V-00 (asennettava malli) Käyttöohje Turvajarrumoduuli BST 29

30 10 kva i P f n Hz Tekniset tiedot Yleiset tekniset tiedot Ympäristön lämpötila (T U ) asennettavassa mallissa Diagrammi 1 BST0.6I-400V-00 P ab 95W 65W -15 C 55 C 65 C T U P ab = suurin lähtöteho T U = ympäristön lämpötila Diagrammi 2 BST1.0I-230V-00 P ab 100W 65W 40W -15 C 55 C 65 C 75 C T U P ab = suurin lähtöteho T U = ympäristön lämpötila 30 Käyttöohje Turvajarrumoduuli BST

31 Tekniset tiedot BST:n mittapiirrokset kytkentäkaappimallissa kva i P f n Hz BST:n mittapiirrokset kytkentäkaappimallissa Käyttöohje Turvajarrumoduuli BST 31

32 11 Lisävarusteet BST:n syöttömoduuli 11 Lisävarusteet 11.1 BST:n syöttömoduuli Syöttömoduuli BST:n virransyöttöä varten erillisestä verkosta. Verkkoliitäntä Verkkoliitäntä Turvakytkin L1 1 L2 L3 2 3 L1 1 L2 L3 2 3 X1: Syöttömoduuli (SN: ) X2: PE Uz- Uz "Turvallinen pysäytys"-liitin... "Turvallinen pysäytys"-liitin GND DBO Taajuusmuuttaja ilman välipiiriliitäntää F1/F2 U V W Turvajarrumoduuli - BST Välipiiriliitäntä Välipiiriliitäntä PE X1: Uz- N.C. Uz+ 2 1 M ~ X2: Vertailupotentiaali DC+24-V-tulo S0V24 6 N.C. DC+24-V-tulo SVI24 5 X3: Binäärisignaalien vertailupotentiaali DGND 4 Jarrun tulo DBI24 3 LED V2 LED V1 sininen valkoinen punainen X4: BU WH RD ) Sulakesuojaus voidaan jättää pois, mikäli syöttöjohdolle asetetut edellytykset täyttyvät. Ota huomioon luvun "Sähköasennus" (katso sivu 22) ohjeet Käyttöohje Turvajarrumoduuli BST

33 Tarkistuslista Tarkistuslistan käyttö I Tarkistuslista 12.1 Tarkistuslistan käyttö Tarkistuslistojen avulla kuvatut liitäntäversiot voidaan suunnitella, asentaa ja ottaa käyttöön. HUOM Tarkistuslistan ja sen liitäntäversiokohtaisten täydennysten järjestelmällinen käyttäminen voi täyttää dokumentoitua käyttöönottoa ja turvatoimintojen todennettavuutta koskevan vaatimuksen. Laitoskohtaisesti saattaa esiintyä lisävaatimuksia. Tarkistuslista ei täytä täydellisyysvaatimusta. Juoks. nro Vaatimus 1 Yleiset vaatimukset 1.1 Onko suoritettu standardin EN 1050/EN ISO mukainen riskianalyysi, josta käy ilmi, että turvakategoria 3 on sallittu? että turvatoiminnan taso d on sallittu? mikä käyttölaitteen standardin EN mukainen pysäytyskategoria (0 tai 1) on sallittu? Täyttyy Kyllä Ei Huomautus 2. Laitteita ja asennusta koskevat yleiset vaatimukset 2.1 Käytetäänkö vain standardin EN vaatimusten mukaisia DC-24-V-jännitelähteitä/verkko-osia? 2.2 Onko EMC-vaatimusten mukaista johdotusta koskevia ohjeita noudatettu? 2.3 Onko turvaohjausjännite U 24V safe sijoitettu seuraavalla tavalla: EMC-kelpoinen kaapelointi (ts. asennus erilleen moottorikaapeleista ja muista tahdistetuista johtimista) tai asennus kaapelikanavaan tai putkeen tai suojavaipallisten kaapeleiden käyttö sopivien riviliittimien käyttö jakoeliminä 3. Ulkoisia turvakytkimiä koskevat vaatimukset 3.1 Onko käytetyllä turvakytkimellä vähintään standardin EN turvakategorian 3, standardin EN SIL 2:n tai standardin EN ISO turvatoiminnan tason d mukainen hyväksyntä? 3.2 Noudatetaanko kytkennän toteutuksessa arvoja, jotka on määritelty turvakytkimen teknisessä erittelyssä? 3.3 Onko turvakytkimen kytkentäkapasiteetti otettu huomioon ja järjestelmä varustettu vastaavilla sulakkeilla? Käyttöohje Turvajarrumoduuli BST 33

34 12 I 0 Tarkistuslista Tarkistuslistan käyttö Juoks. nro Vaatimus 4. Käyttöönottoa koskevat vaatimukset 4.1 Onko tarkastettu, että käytettävää liitäntäversiota koskevien signaalien kytkennät on tehty oikein? 4.2 Onko katkaisujärjestelmän käyttöönotto testattu ja johdotuksen oikeellisuus tarkastettu ja dokumentoitu? 4.3 Suoritettiinko käyttöönoton yhteydessä myös käyttötilan näytön toimintatarkastus? Täyttyy Kyllä Ei Huomautus 5. Käyttöä koskevat vaatimukset 5.1 Pysyykö turvapiiriin kuuluvien laitteiden/osien toiminta määritettyjen raja-arvojen sisällä? 5.2 Onko varmistettu, että turvatoiminnot tarkastetaan säännöllisin väliajoin? 34 Käyttöohje Turvajarrumoduuli BST
