1 Käyttötekniikka \ Käyttöautomaatio \ Kokonaistoimitukset \ Palvelut Käyttöohje Liikkuva energiansyöttö MOVITRANS -siirtopäät THM10C / THM10E Julkaisuajankohta 07/ / FI

2 SEW-EURODRIVE Driving the world

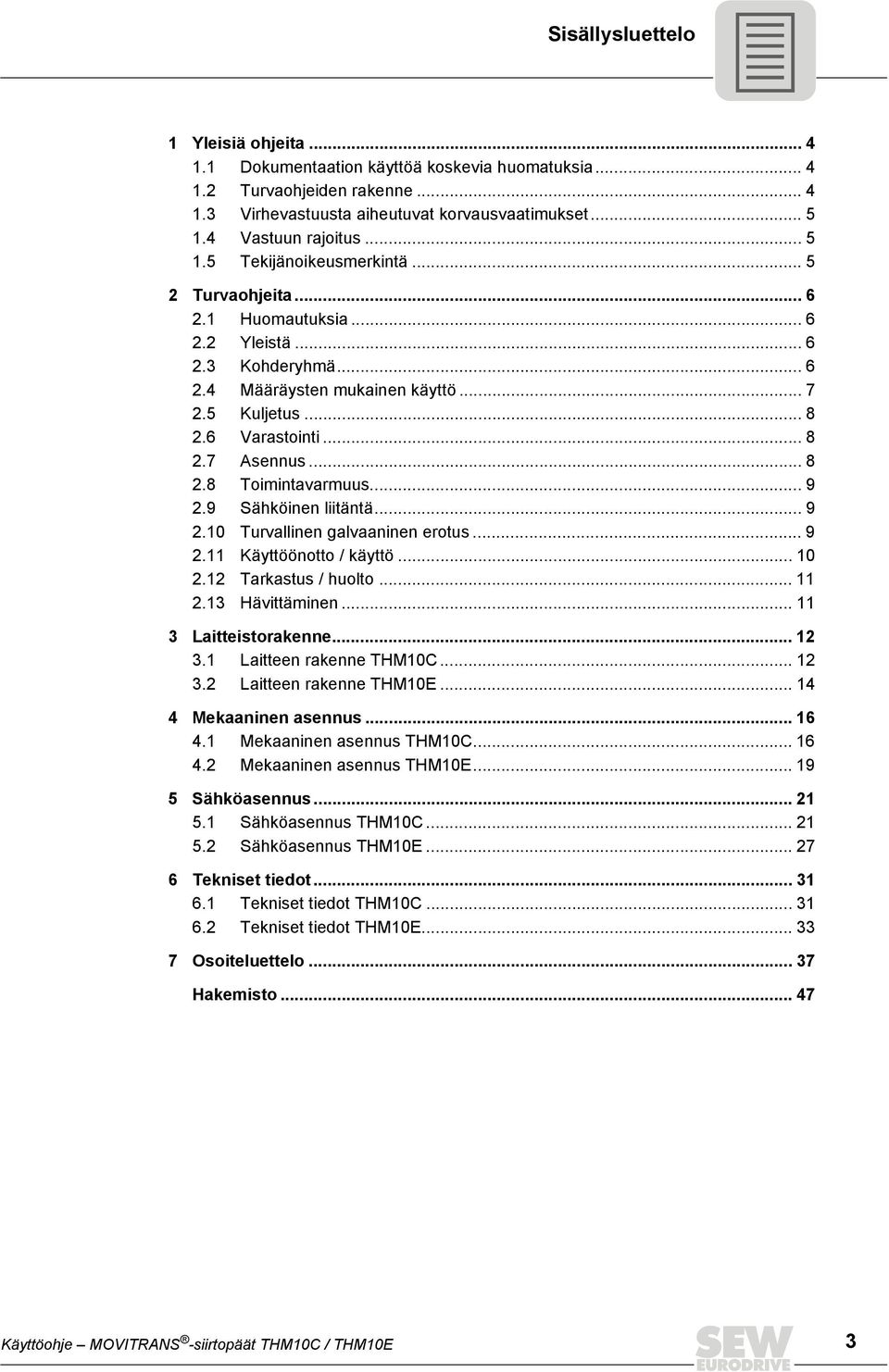

3 Sisällysluettelo 1 Yleisiä ohjeita Dokumentaation käyttöä koskevia huomatuksia Turvaohjeiden rakenne Virhevastuusta aiheutuvat korvausvaatimukset Vastuun rajoitus Tekijänoikeusmerkintä Turvaohjeita Huomautuksia Yleistä Kohderyhmä Määräysten mukainen käyttö Kuljetus Varastointi Asennus Toimintavarmuus Sähköinen liitäntä Turvallinen galvaaninen erotus Käyttöönotto / käyttö Tarkastus / huolto Hävittäminen Laitteistorakenne Laitteen rakenne THM10C Laitteen rakenne THM10E Mekaaninen asennus Mekaaninen asennus THM10C Mekaaninen asennus THM10E Sähköasennus Sähköasennus THM10C Sähköasennus THM10E Tekniset tiedot Tekniset tiedot THM10C Tekniset tiedot THM10E Osoiteluettelo Hakemisto Käyttöohje MOVITRANS -siirtopäät THM10C / THM10E 3

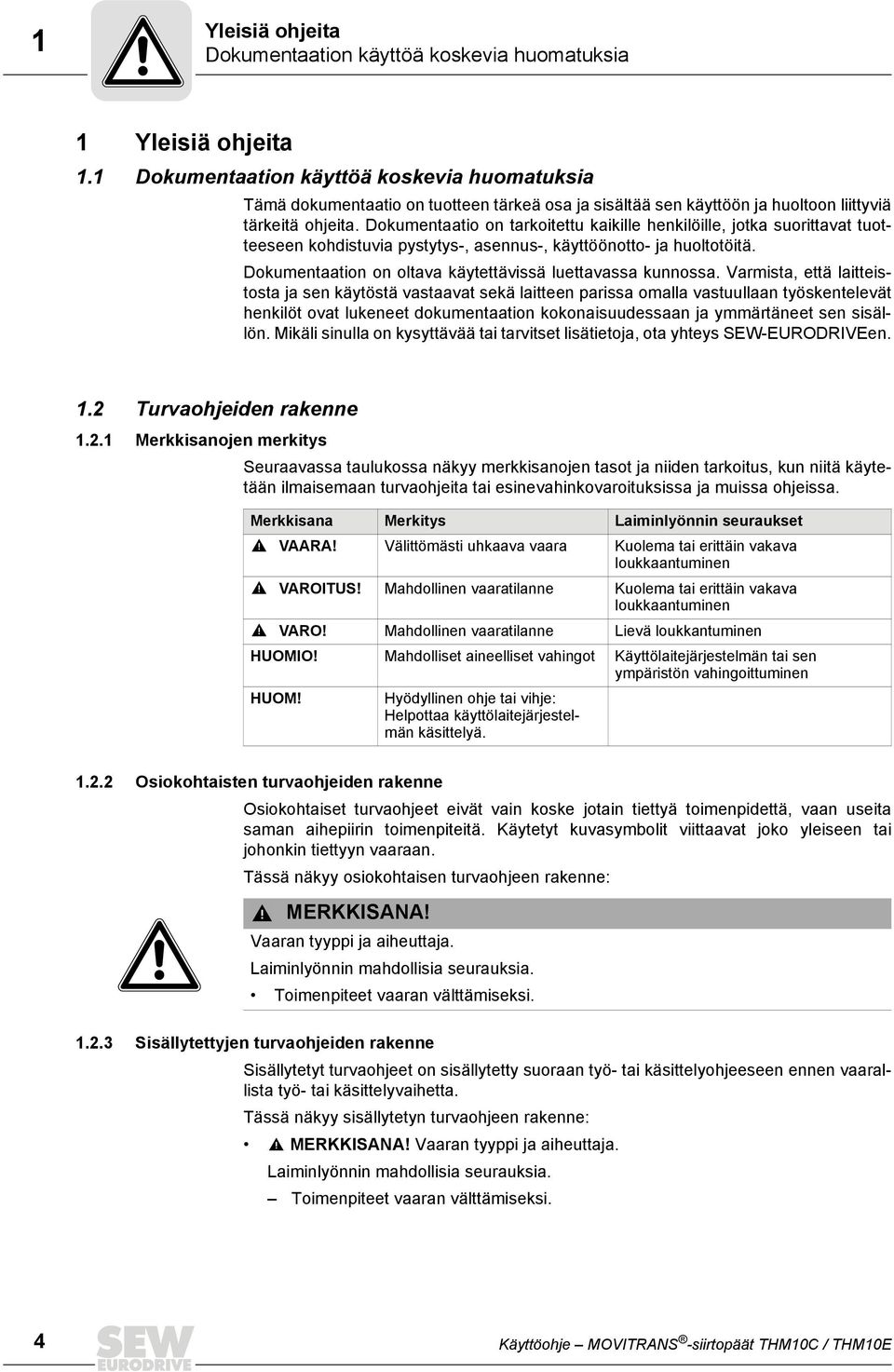

4 1 Yleisiä ohjeita Dokumentaation käyttöä koskevia huomatuksia 1 Yleisiä ohjeita 1.1 Dokumentaation käyttöä koskevia huomatuksia Tämä dokumentaatio on tuotteen tärkeä osa ja sisältää sen käyttöön ja huoltoon liittyviä tärkeitä ohjeita. Dokumentaatio on tarkoitettu kaikille henkilöille, jotka suorittavat tuotteeseen kohdistuvia pystytys-, asennus-, käyttöönotto- ja huoltotöitä. Dokumentaation on oltava käytettävissä luettavassa kunnossa. Varmista, että laitteistosta ja sen käytöstä vastaavat sekä laitteen parissa omalla vastuullaan työskentelevät henkilöt ovat lukeneet dokumentaation kokonaisuudessaan ja ymmärtäneet sen sisällön. Mikäli sinulla on kysyttävää tai tarvitset lisätietoja, ota yhteys SEW-EURODRIVEen. 1.2 Turvaohjeiden rakenne Merkkisanojen merkitys Seuraavassa taulukossa näkyy merkkisanojen tasot ja niiden tarkoitus, kun niitä käytetään ilmaisemaan turvaohjeita tai esinevahinkovaroituksissa ja muissa ohjeissa. Merkkisana Merkitys Laiminlyönnin seuraukset VAARA! Välittömästi uhkaava vaara Kuolema tai erittäin vakava loukkaantuminen VAROITUS! Mahdollinen vaaratilanne Kuolema tai erittäin vakava loukkaantuminen VARO! Mahdollinen vaaratilanne Lievä loukkantuminen HUOMIO! Mahdolliset aineelliset vahingot Käyttölaitejärjestelmän tai sen ympäristön vahingoittuminen HUOM! Hyödyllinen ohje tai vihje: Helpottaa käyttölaitejärjestelmän käsittelyä Osiokohtaisten turvaohjeiden rakenne Osiokohtaiset turvaohjeet eivät vain koske jotain tiettyä toimenpidettä, vaan useita saman aihepiirin toimenpiteitä. Käytetyt kuvasymbolit viittaavat joko yleiseen tai johonkin tiettyyn vaaraan. Tässä näkyy osiokohtaisen turvaohjeen rakenne: MERKKISANA! Vaaran tyyppi ja aiheuttaja. Laiminlyönnin mahdollisia seurauksia. Toimenpiteet vaaran välttämiseksi Sisällytettyjen turvaohjeiden rakenne Sisällytetyt turvaohjeet on sisällytetty suoraan työ- tai käsittelyohjeeseen ennen vaarallista työ- tai käsittelyvaihetta. Tässä näkyy sisällytetyn turvaohjeen rakenne: MERKKISANA! Vaaran tyyppi ja aiheuttaja. Laiminlyönnin mahdollisia seurauksia. Toimenpiteet vaaran välttämiseksi. 4 Käyttöohje MOVITRANS -siirtopäät THM10C / THM10E

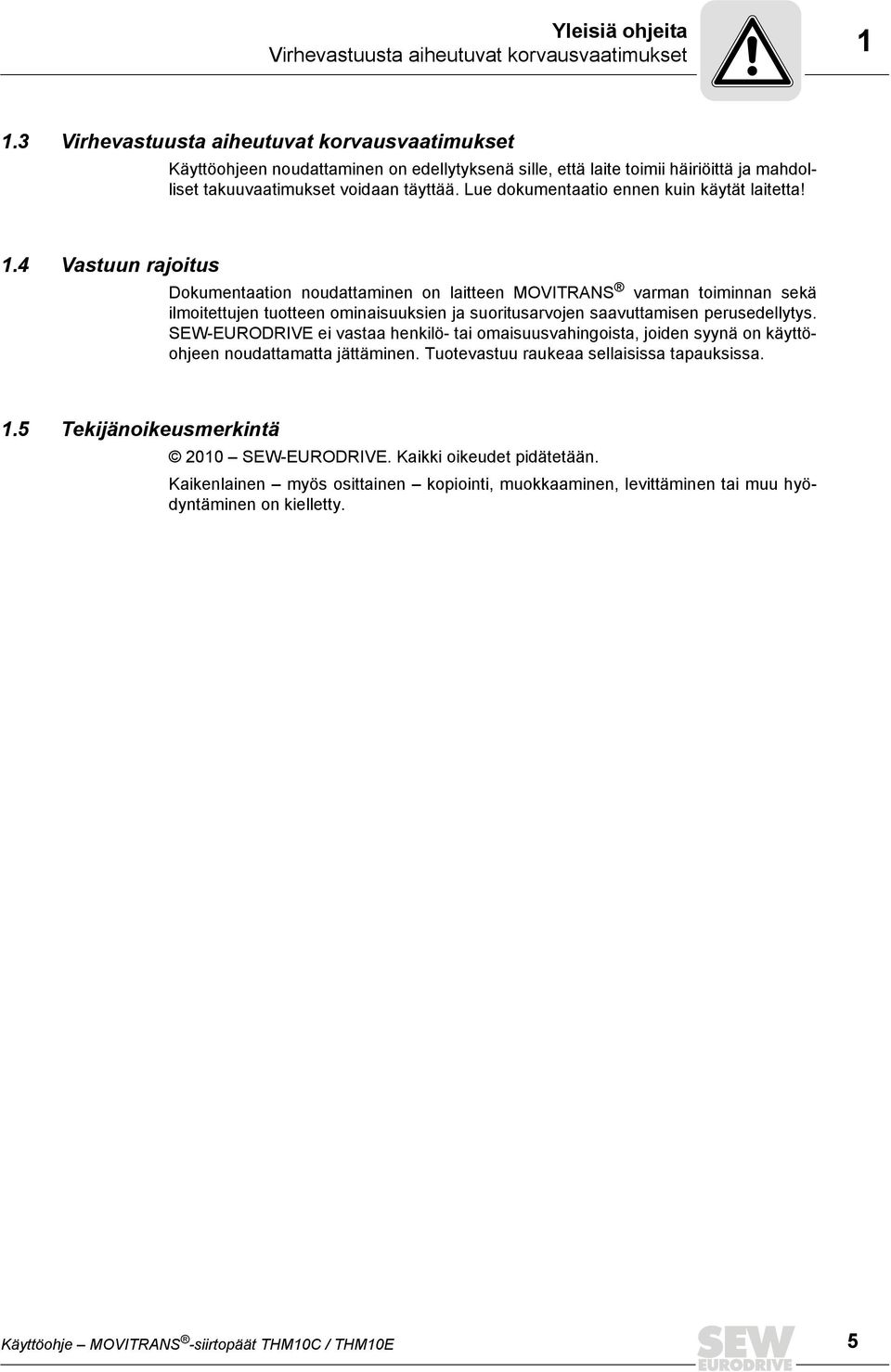

5 Yleisiä ohjeita Virhevastuusta aiheutuvat korvausvaatimukset Virhevastuusta aiheutuvat korvausvaatimukset Käyttöohjeen noudattaminen on edellytyksenä sille, että laite toimii häiriöittä ja mahdolliset takuuvaatimukset voidaan täyttää. Lue dokumentaatio ennen kuin käytät laitetta! 1.4 Vastuun rajoitus Dokumentaation noudattaminen on laitteen MOVITRANS varman toiminnan sekä ilmoitettujen tuotteen ominaisuuksien ja suoritusarvojen saavuttamisen perusedellytys. SEW-EURODRIVE ei vastaa henkilö- tai omaisuusvahingoista, joiden syynä on käyttöohjeen noudattamatta jättäminen. Tuotevastuu raukeaa sellaisissa tapauksissa. 1.5 Tekijänoikeusmerkintä 2010 SEW-EURODRIVE. Kaikki oikeudet pidätetään. Kaikenlainen myös osittainen kopiointi, muokkaaminen, levittäminen tai muu hyödyntäminen on kielletty. Käyttöohje MOVITRANS -siirtopäät THM10C / THM10E 5

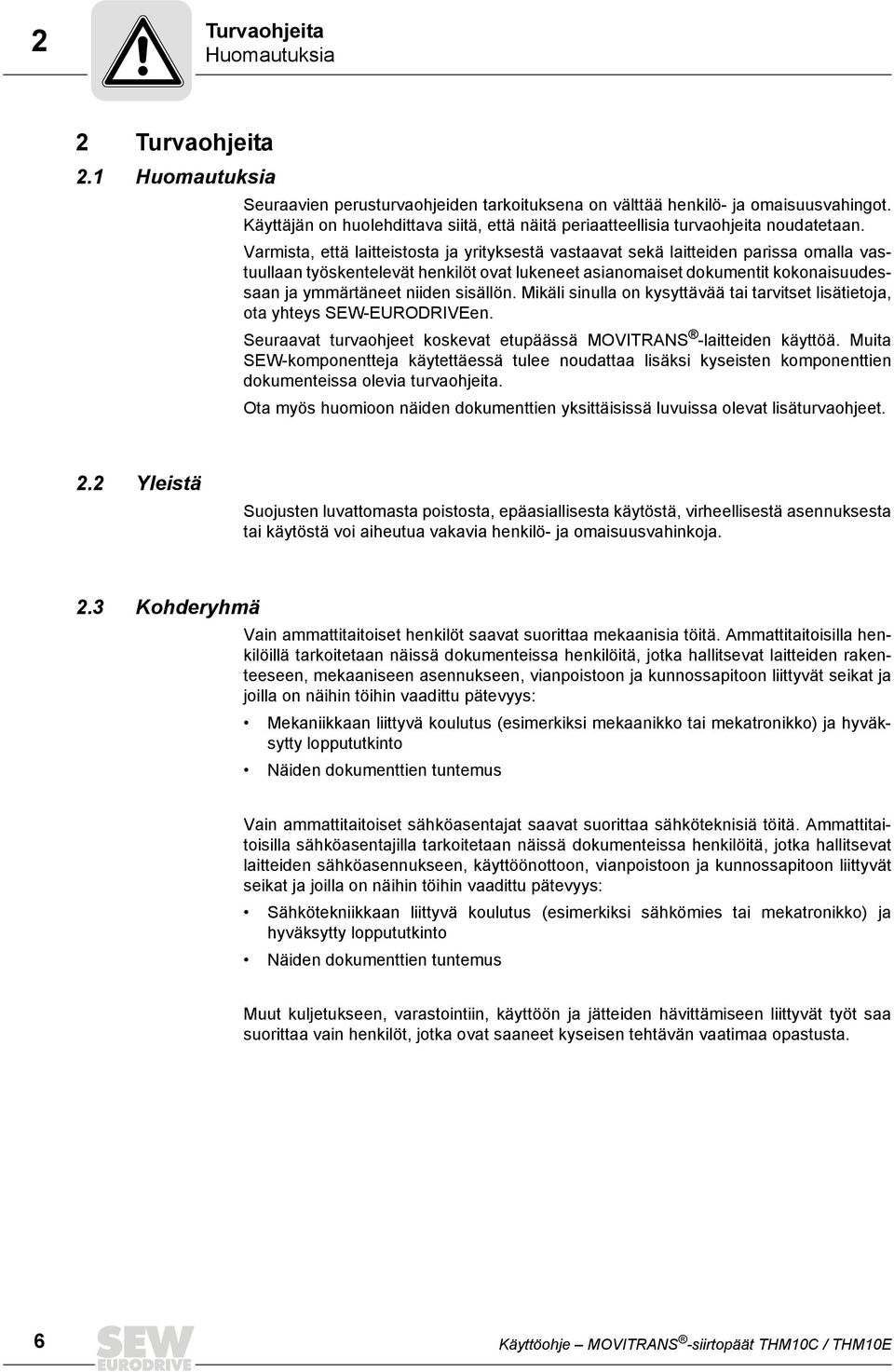

6 2 Turvaohjeita Huomautuksia 2 Turvaohjeita 2.1 Huomautuksia Seuraavien perusturvaohjeiden tarkoituksena on välttää henkilö- ja omaisuusvahingot. Käyttäjän on huolehdittava siitä, että näitä periaatteellisia turvaohjeita noudatetaan. Varmista, että laitteistosta ja yrityksestä vastaavat sekä laitteiden parissa omalla vastuullaan työskentelevät henkilöt ovat lukeneet asianomaiset dokumentit kokonaisuudessaan ja ymmärtäneet niiden sisällön. Mikäli sinulla on kysyttävää tai tarvitset lisätietoja, ota yhteys SEW-EURODRIVEen. Seuraavat turvaohjeet koskevat etupäässä MOVITRANS -laitteiden käyttöä. Muita SEW-komponentteja käytettäessä tulee noudattaa lisäksi kyseisten komponenttien dokumenteissa olevia turvaohjeita. Ota myös huomioon näiden dokumenttien yksittäisissä luvuissa olevat lisäturvaohjeet. 2.2 Yleistä Suojusten luvattomasta poistosta, epäasiallisesta käytöstä, virheellisestä asennuksesta tai käytöstä voi aiheutua vakavia henkilö- ja omaisuusvahinkoja. 2.3 Kohderyhmä Vain ammattitaitoiset henkilöt saavat suorittaa mekaanisia töitä. Ammattitaitoisilla henkilöillä tarkoitetaan näissä dokumenteissa henkilöitä, jotka hallitsevat laitteiden rakenteeseen, mekaaniseen asennukseen, vianpoistoon ja kunnossapitoon liittyvät seikat ja joilla on näihin töihin vaadittu pätevyys: Mekaniikkaan liittyvä koulutus (esimerkiksi mekaanikko tai mekatronikko) ja hyväksytty loppututkinto Näiden dokumenttien tuntemus Vain ammattitaitoiset sähköasentajat saavat suorittaa sähköteknisiä töitä. Ammattitaitoisilla sähköasentajilla tarkoitetaan näissä dokumenteissa henkilöitä, jotka hallitsevat laitteiden sähköasennukseen, käyttöönottoon, vianpoistoon ja kunnossapitoon liittyvät seikat ja joilla on näihin töihin vaadittu pätevyys: Sähkötekniikkaan liittyvä koulutus (esimerkiksi sähkömies tai mekatronikko) ja hyväksytty loppututkinto Näiden dokumenttien tuntemus Muut kuljetukseen, varastointiin, käyttöön ja jätteiden hävittämiseen liittyvät työt saa suorittaa vain henkilöt, jotka ovat saaneet kyseisen tehtävän vaatimaa opastusta. 6 Käyttöohje MOVITRANS -siirtopäät THM10C / THM10E

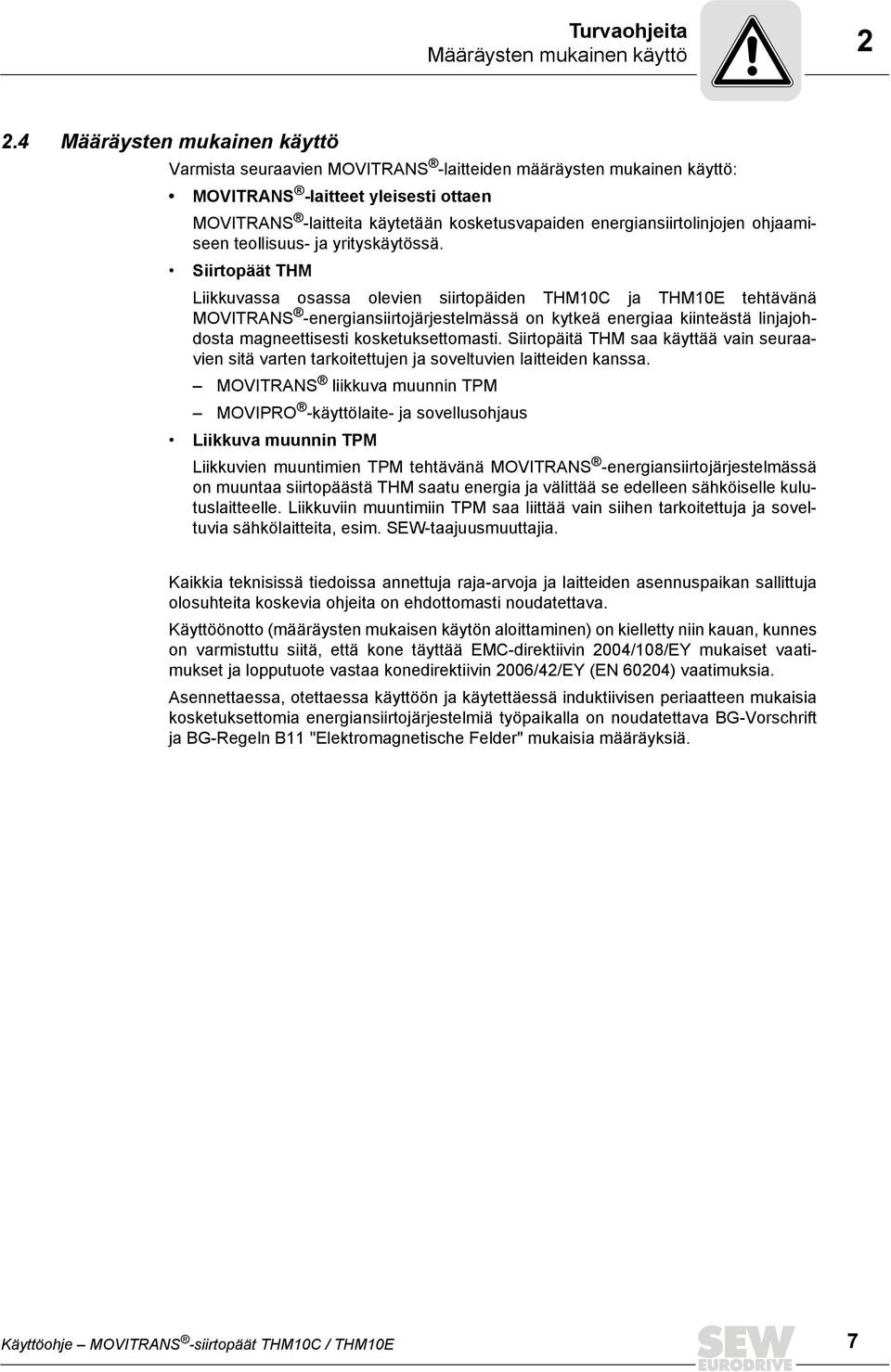

7 Turvaohjeita Määräysten mukainen käyttö Määräysten mukainen käyttö Varmista seuraavien MOVITRANS -laitteiden määräysten mukainen käyttö: MOVITRANS -laitteet yleisesti ottaen MOVITRANS -laitteita käytetään kosketusvapaiden energiansiirtolinjojen ohjaamiseen teollisuus- ja yrityskäytössä. Siirtopäät THM Liikkuvassa osassa olevien siirtopäiden THM10C ja THM10E tehtävänä MOVITRANS -energiansiirtojärjestelmässä on kytkeä energiaa kiinteästä linjajohdosta magneettisesti kosketuksettomasti. Siirtopäitä THM saa käyttää vain seuraavien sitä varten tarkoitettujen ja soveltuvien laitteiden kanssa. MOVITRANS liikkuva muunnin TPM MOVIPRO -käyttölaite- ja sovellusohjaus Liikkuva muunnin TPM Liikkuvien muuntimien TPM tehtävänä MOVITRANS -energiansiirtojärjestelmässä on muuntaa siirtopäästä THM saatu energia ja välittää se edelleen sähköiselle kulutuslaitteelle. Liikkuviin muuntimiin TPM saa liittää vain siihen tarkoitettuja ja soveltuvia sähkölaitteita, esim. SEW-taajuusmuuttajia. Kaikkia teknisissä tiedoissa annettuja raja-arvoja ja laitteiden asennuspaikan sallittuja olosuhteita koskevia ohjeita on ehdottomasti noudatettava. Käyttöönotto (määräysten mukaisen käytön aloittaminen) on kielletty niin kauan, kunnes on varmistuttu siitä, että kone täyttää EMC-direktiivin 2004/108/EY mukaiset vaatimukset ja lopputuote vastaa konedirektiivin 2006/42/EY (EN 60204) vaatimuksia. Asennettaessa, otettaessa käyttöön ja käytettäessä induktiivisen periaatteen mukaisia kosketuksettomia energiansiirtojärjestelmiä työpaikalla on noudatettava BG-Vorschrift ja BG-Regeln B11 "Elektromagnetische Felder" mukaisia määräyksiä. Käyttöohje MOVITRANS -siirtopäät THM10C / THM10E 7

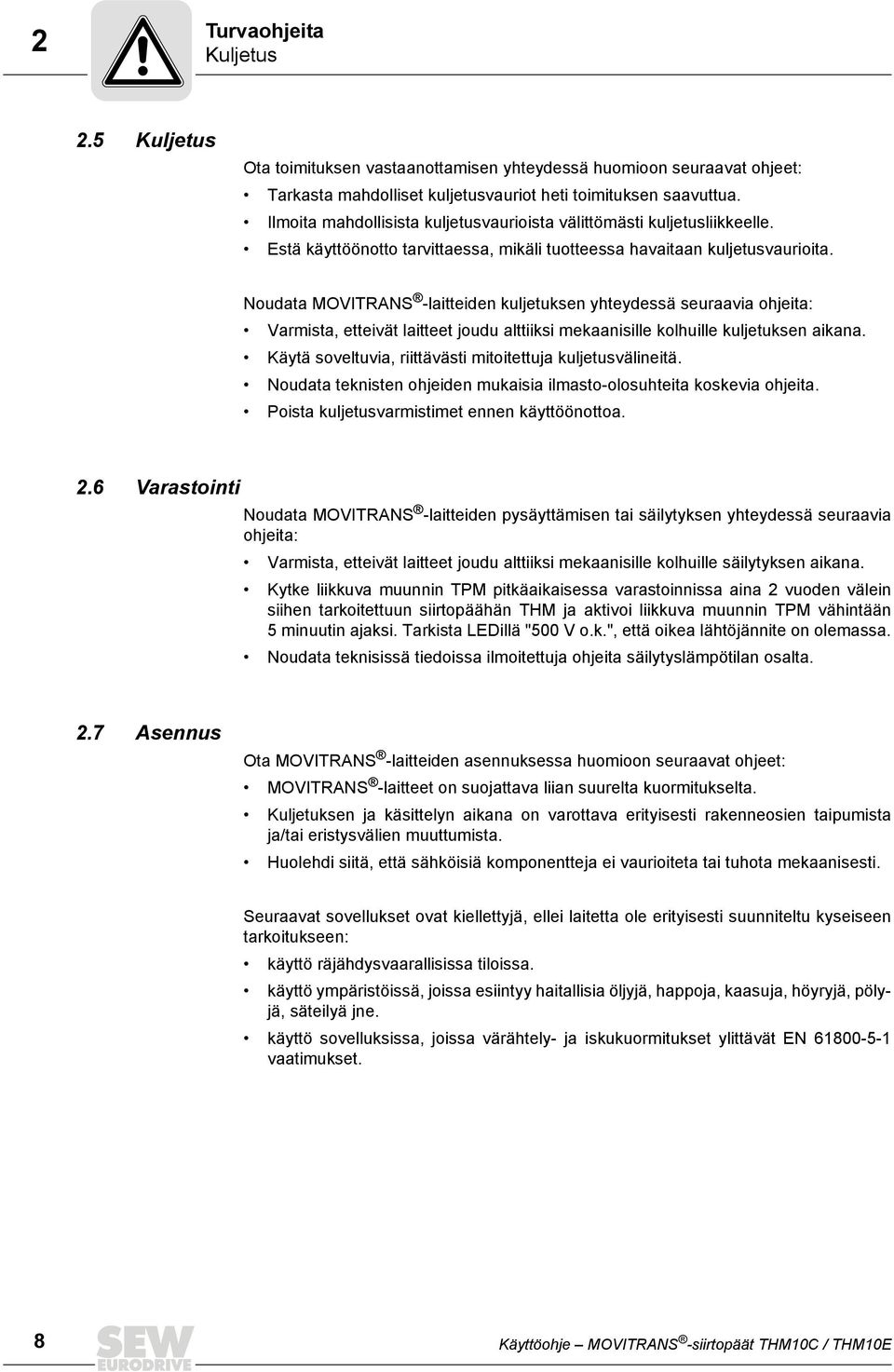

8 2 Turvaohjeita Kuljetus 2.5 Kuljetus Ota toimituksen vastaanottamisen yhteydessä huomioon seuraavat ohjeet: Tarkasta mahdolliset kuljetusvauriot heti toimituksen saavuttua. Ilmoita mahdollisista kuljetusvaurioista välittömästi kuljetusliikkeelle. Estä käyttöönotto tarvittaessa, mikäli tuotteessa havaitaan kuljetusvaurioita. Noudata MOVITRANS -laitteiden kuljetuksen yhteydessä seuraavia ohjeita: Varmista, etteivät laitteet joudu alttiiksi mekaanisille kolhuille kuljetuksen aikana. Käytä soveltuvia, riittävästi mitoitettuja kuljetusvälineitä. Noudata teknisten ohjeiden mukaisia ilmasto-olosuhteita koskevia ohjeita. Poista kuljetusvarmistimet ennen käyttöönottoa. 2.6 Varastointi Noudata MOVITRANS -laitteiden pysäyttämisen tai säilytyksen yhteydessä seuraavia ohjeita: Varmista, etteivät laitteet joudu alttiiksi mekaanisille kolhuille säilytyksen aikana. Kytke liikkuva muunnin TPM pitkäaikaisessa varastoinnissa aina 2 vuoden välein siihen tarkoitettuun siirtopäähän THM ja aktivoi liikkuva muunnin TPM vähintään 5 minuutin ajaksi. Tarkista LEDillä "500 V o.k.", että oikea lähtöjännite on olemassa. Noudata teknisissä tiedoissa ilmoitettuja ohjeita säilytyslämpötilan osalta. 2.7 Asennus Ota MOVITRANS -laitteiden asennuksessa huomioon seuraavat ohjeet: MOVITRANS -laitteet on suojattava liian suurelta kuormitukselta. Kuljetuksen ja käsittelyn aikana on varottava erityisesti rakenneosien taipumista ja/tai eristysvälien muuttumista. Huolehdi siitä, että sähköisiä komponentteja ei vaurioiteta tai tuhota mekaanisesti. Seuraavat sovellukset ovat kiellettyjä, ellei laitetta ole erityisesti suunniteltu kyseiseen tarkoitukseen: käyttö räjähdysvaarallisissa tiloissa. käyttö ympäristöissä, joissa esiintyy haitallisia öljyjä, happoja, kaasuja, höyryjä, pölyjä, säteilyä jne. käyttö sovelluksissa, joissa värähtely- ja iskukuormitukset ylittävät EN vaatimukset. 8 Käyttöohje MOVITRANS -siirtopäät THM10C / THM10E

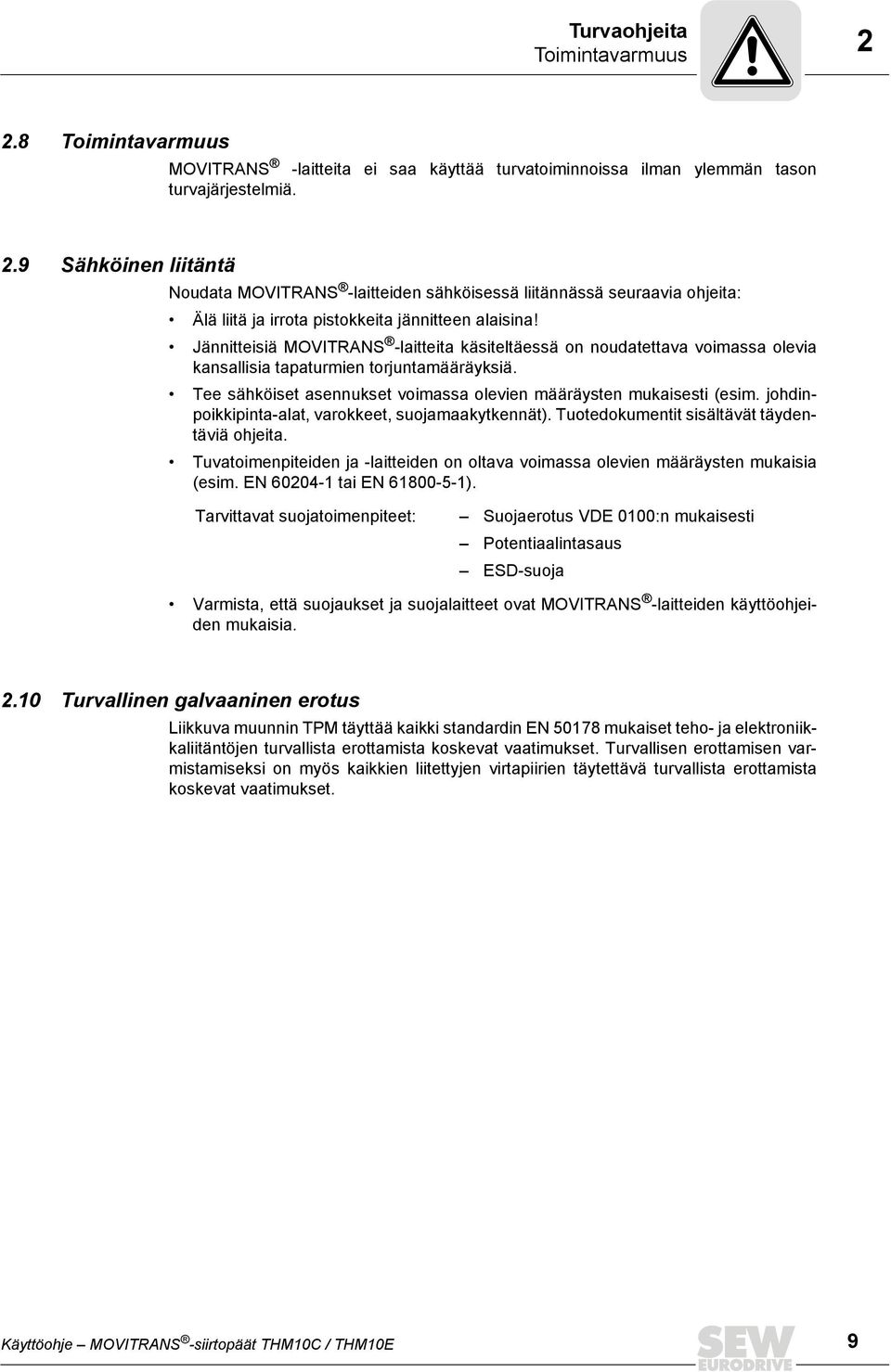

9 Turvaohjeita Toimintavarmuus Toimintavarmuus MOVITRANS -laitteita ei saa käyttää turvatoiminnoissa ilman ylemmän tason turvajärjestelmiä. 2.9 Sähköinen liitäntä Noudata MOVITRANS -laitteiden sähköisessä liitännässä seuraavia ohjeita: Älä liitä ja irrota pistokkeita jännitteen alaisina! Jännitteisiä MOVITRANS -laitteita käsiteltäessä on noudatettava voimassa olevia kansallisia tapaturmien torjuntamääräyksiä. Tee sähköiset asennukset voimassa olevien määräysten mukaisesti (esim. johdinpoikkipinta-alat, varokkeet, suojamaakytkennät). Tuotedokumentit sisältävät täydentäviä ohjeita. Tuvatoimenpiteiden ja -laitteiden on oltava voimassa olevien määräysten mukaisia (esim. EN tai EN ). Tarvittavat suojatoimenpiteet: Suojaerotus VDE 0100:n mukaisesti Potentiaalintasaus ESD-suoja Varmista, että suojaukset ja suojalaitteet ovat MOVITRANS -laitteiden käyttöohjeiden mukaisia Turvallinen galvaaninen erotus Liikkuva muunnin TPM täyttää kaikki standardin EN mukaiset teho- ja elektroniikkaliitäntöjen turvallista erottamista koskevat vaatimukset. Turvallisen erottamisen varmistamiseksi on myös kaikkien liitettyjen virtapiirien täytettävä turvallista erottamista koskevat vaatimukset. Käyttöohje MOVITRANS -siirtopäät THM10C / THM10E 9

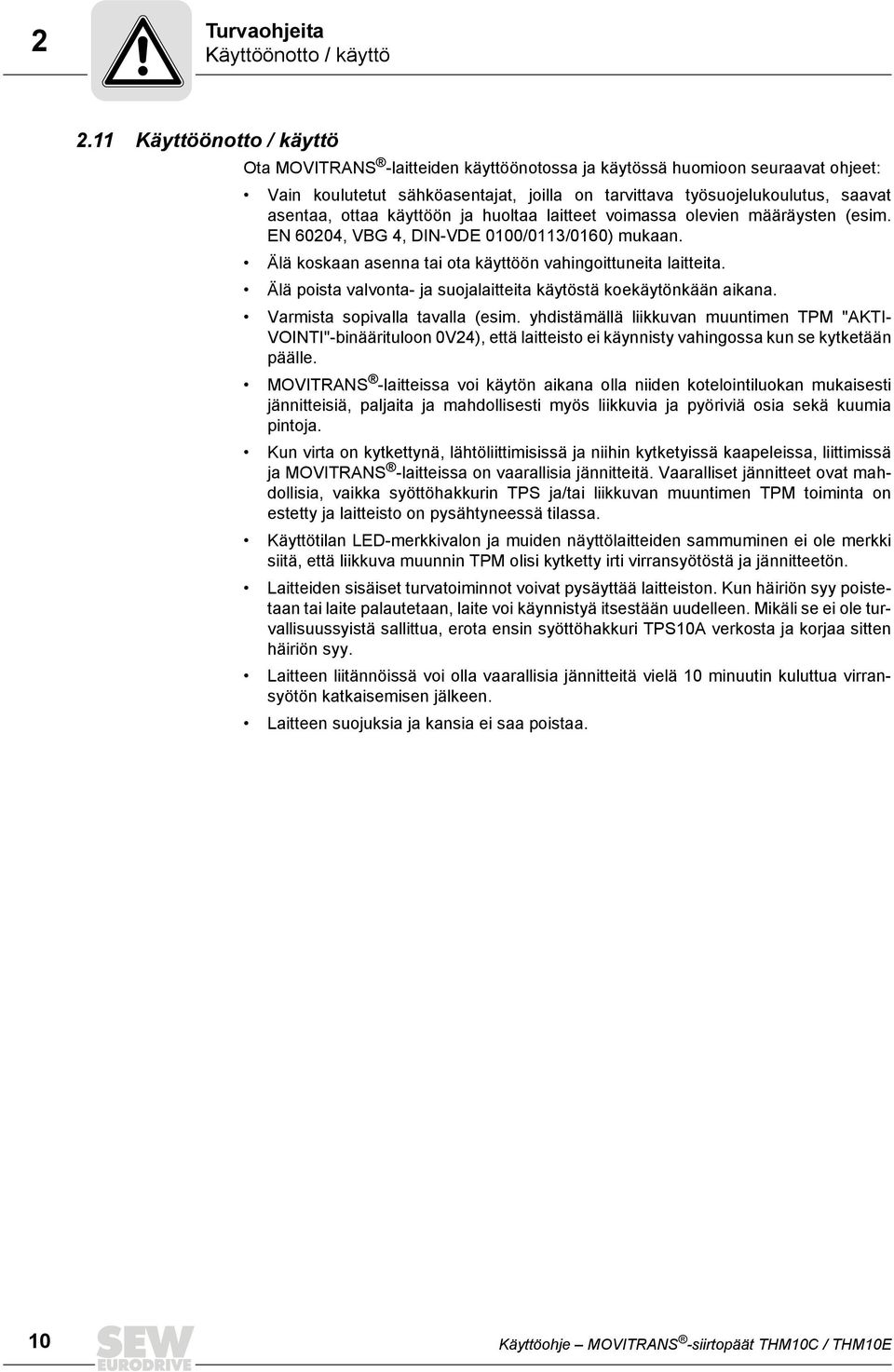

10 2 Turvaohjeita Käyttöönotto / käyttö 2.11 Käyttöönotto / käyttö Ota MOVITRANS -laitteiden käyttöönotossa ja käytössä huomioon seuraavat ohjeet: Vain koulutetut sähköasentajat, joilla on tarvittava työsuojelukoulutus, saavat asentaa, ottaa käyttöön ja huoltaa laitteet voimassa olevien määräysten (esim. EN 60204, VBG 4, DIN-VDE 0100/0113/0160) mukaan. Älä koskaan asenna tai ota käyttöön vahingoittuneita laitteita. Älä poista valvonta- ja suojalaitteita käytöstä koekäytönkään aikana. Varmista sopivalla tavalla (esim. yhdistämällä liikkuvan muuntimen TPM "AKTI- VOINTI"-binäärituloon 0V24), että laitteisto ei käynnisty vahingossa kun se kytketään päälle. MOVITRANS -laitteissa voi käytön aikana olla niiden kotelointiluokan mukaisesti jännitteisiä, paljaita ja mahdollisesti myös liikkuvia ja pyöriviä osia sekä kuumia pintoja. Kun virta on kytkettynä, lähtöliittimisissä ja niihin kytketyissä kaapeleissa, liittimissä ja MOVITRANS -laitteissa on vaarallisia jännitteitä. Vaaralliset jännitteet ovat mahdollisia, vaikka syöttöhakkurin TPS ja/tai liikkuvan muuntimen TPM toiminta on estetty ja laitteisto on pysähtyneessä tilassa. Käyttötilan LED-merkkivalon ja muiden näyttölaitteiden sammuminen ei ole merkki siitä, että liikkuva muunnin TPM olisi kytketty irti virransyötöstä ja jännitteetön. Laitteiden sisäiset turvatoiminnot voivat pysäyttää laitteiston. Kun häiriön syy poistetaan tai laite palautetaan, laite voi käynnistyä itsestään uudelleen. Mikäli se ei ole turvallisuussyistä sallittua, erota ensin syöttöhakkuri TPS10A verkosta ja korjaa sitten häiriön syy. Laitteen liitännöissä voi olla vaarallisia jännitteitä vielä 10 minuutin kuluttua virransyötön katkaisemisen jälkeen. Laitteen suojuksia ja kansia ei saa poistaa. 10 Käyttöohje MOVITRANS -siirtopäät THM10C / THM10E

11 Turvaohjeita Tarkastus / huolto Tarkastus / huolto Vain SEW-EURODRIVE saa suorittaa korjaustöitä. Laitetta ei saa missään tapauksessa avata! 2.13 Hävittäminen Noudata voimassa olevia kansallisia määräyksiä! Ota osia hävitettäessä huomioon ominaisuudet ja määräykset, esimerkiksi: elektroniikkaromuna muovina teräslevynä kuparina alumiinia Käyttöohje MOVITRANS -siirtopäät THM10C / THM10E 11

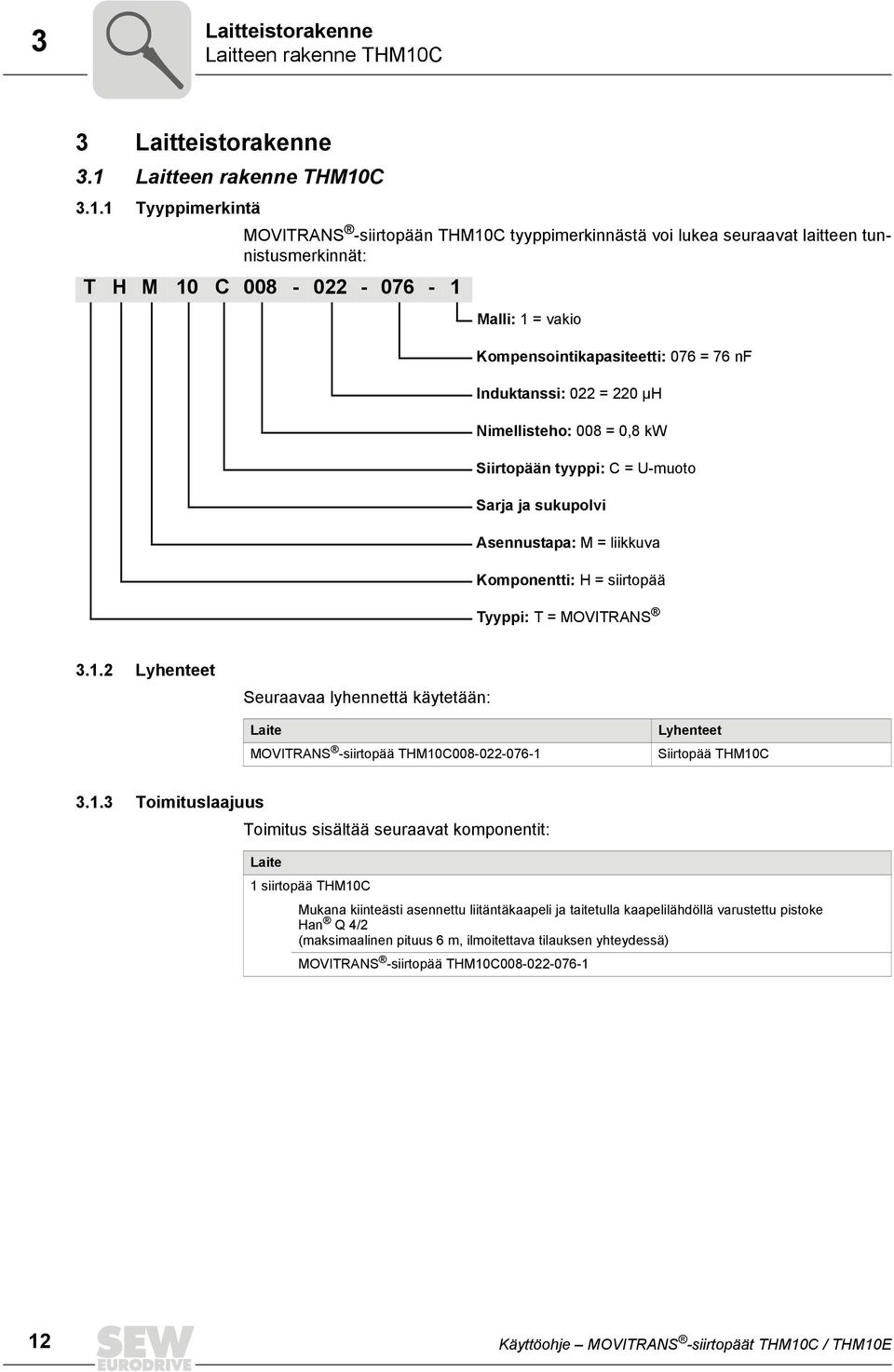

12 3 Laitteistorakenne Laitteen rakenne THM10C 3 Laitteistorakenne 3.1 Laitteen rakenne THM10C Tyyppimerkintä MOVITRANS -siirtopään THM10C tyyppimerkinnästä voi lukea seuraavat laitteen tunnistusmerkinnät: T H M 10 C Malli: 1 = vakio Kompensointikapasiteetti: 076 = 76 nf Induktanssi: 022 = 220 µh Nimellisteho: 008 = 0,8 kw Siirtopään tyyppi: C = U-muoto Sarja ja sukupolvi Asennustapa: M = liikkuva Komponentti: H = siirtopää Tyyppi: T = MOVITRANS Lyhenteet Seuraavaa lyhennettä käytetään: Laite MOVITRANS -siirtopää THM10C Lyhenteet Siirtopää THM10C Toimituslaajuus Toimitus sisältää seuraavat komponentit: Laite 1 siirtopää THM10C Mukana kiinteästi asennettu liitäntäkaapeli ja taitetulla kaapelilähdöllä varustettu pistoke Han Q 4/2 (maksimaalinen pituus 6 m, ilmoitettava tilauksen yhteydessä) MOVITRANS -siirtopää THM10C Käyttöohje MOVITRANS -siirtopäät THM10C / THM10E

13 Laitteistorakenne Laitteen rakenne THM10C Tyyppikilpi Siirtopäässä THM10C on tyyppikilpi, josta käy ilmi tärkeitä tietoja. Seuraavassa kuvassa näkyy esimerkkinä tyyppikilpi: Type Tyyppimerkintä f Taajuus U Jännite P Lähtöteho I Virta T Ympäristön lämpötila Peruslaite Seuraavassa kuvassa näkyy siirtopään THM10C rakenne: [2] [3] [1] [1] U-muotoinen siirtopää THM10C [2] kiinteästi asennettu liitäntäkaapeli ja taitetulla kaapelilähdöllä varustettu pistoke Han Q 4/2 suurin sallitu pituus 6 m [3] 4 läpimenevää kierreholkkia M6 siirtopään THM10C kiinnitykseen Käyttöohje MOVITRANS -siirtopäät THM10C / THM10E 13

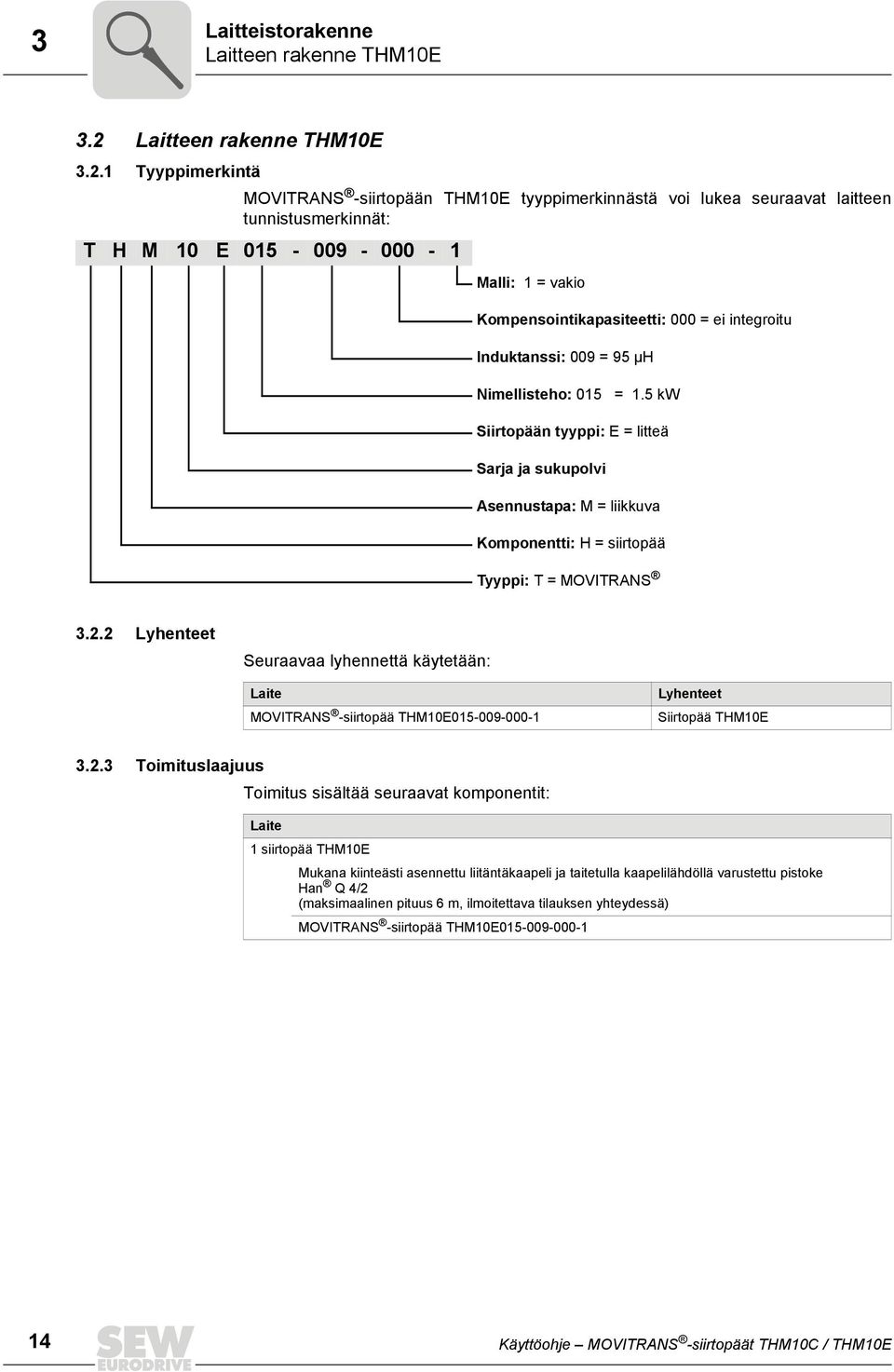

14 3 Laitteistorakenne Laitteen rakenne THM10E 3.2 Laitteen rakenne THM10E Tyyppimerkintä MOVITRANS -siirtopään THM10E tyyppimerkinnästä voi lukea seuraavat laitteen tunnistusmerkinnät: T H M 10 E Malli: 1 = vakio Kompensointikapasiteetti: 000 = ei integroitu Induktanssi: 009 = 95 µh Nimellisteho: 015 = 1.5 kw Siirtopään tyyppi: E = litteä Sarja ja sukupolvi Asennustapa: M = liikkuva Komponentti: H = siirtopää Tyyppi: T = MOVITRANS Lyhenteet Seuraavaa lyhennettä käytetään: Laite MOVITRANS -siirtopää THM10E Lyhenteet Siirtopää THM10E Toimituslaajuus Toimitus sisältää seuraavat komponentit: Laite 1 siirtopää THM10E Mukana kiinteästi asennettu liitäntäkaapeli ja taitetulla kaapelilähdöllä varustettu pistoke Han Q 4/2 (maksimaalinen pituus 6 m, ilmoitettava tilauksen yhteydessä) MOVITRANS -siirtopää THM10E Käyttöohje MOVITRANS -siirtopäät THM10C / THM10E

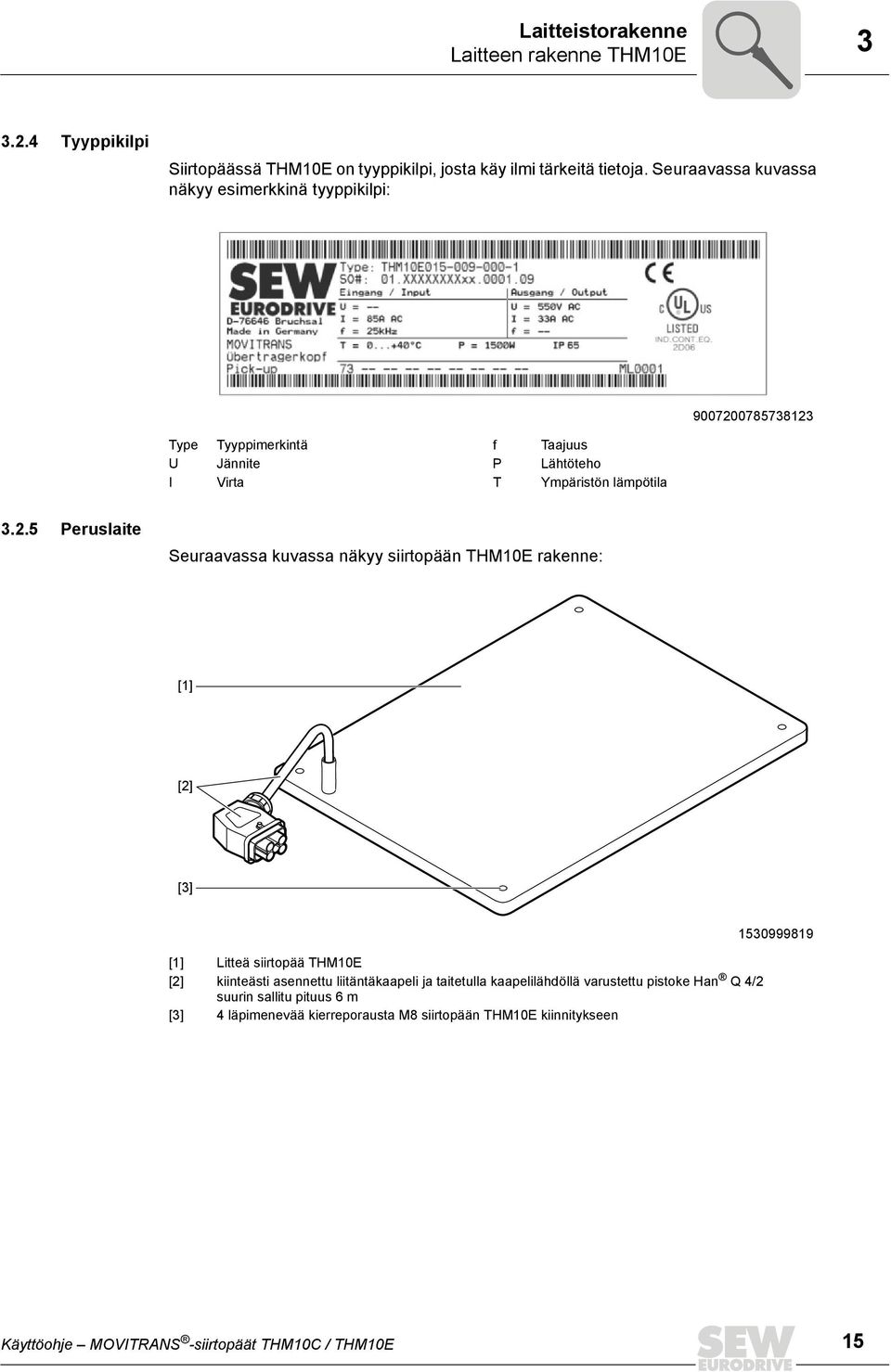

15 Laitteistorakenne Laitteen rakenne THM10E Tyyppikilpi Siirtopäässä THM10E on tyyppikilpi, josta käy ilmi tärkeitä tietoja. Seuraavassa kuvassa näkyy esimerkkinä tyyppikilpi: Type Tyyppimerkintä f Taajuus U Jännite P Lähtöteho I Virta T Ympäristön lämpötila Peruslaite Seuraavassa kuvassa näkyy siirtopään THM10E rakenne: [1] [2] [3] [1] Litteä siirtopää THM10E [2] kiinteästi asennettu liitäntäkaapeli ja taitetulla kaapelilähdöllä varustettu pistoke Han Q 4/2 suurin sallitu pituus 6 m [3] 4 läpimenevää kierreporausta M8 siirtopään THM10E kiinnitykseen Käyttöohje MOVITRANS -siirtopäät THM10C / THM10E 15

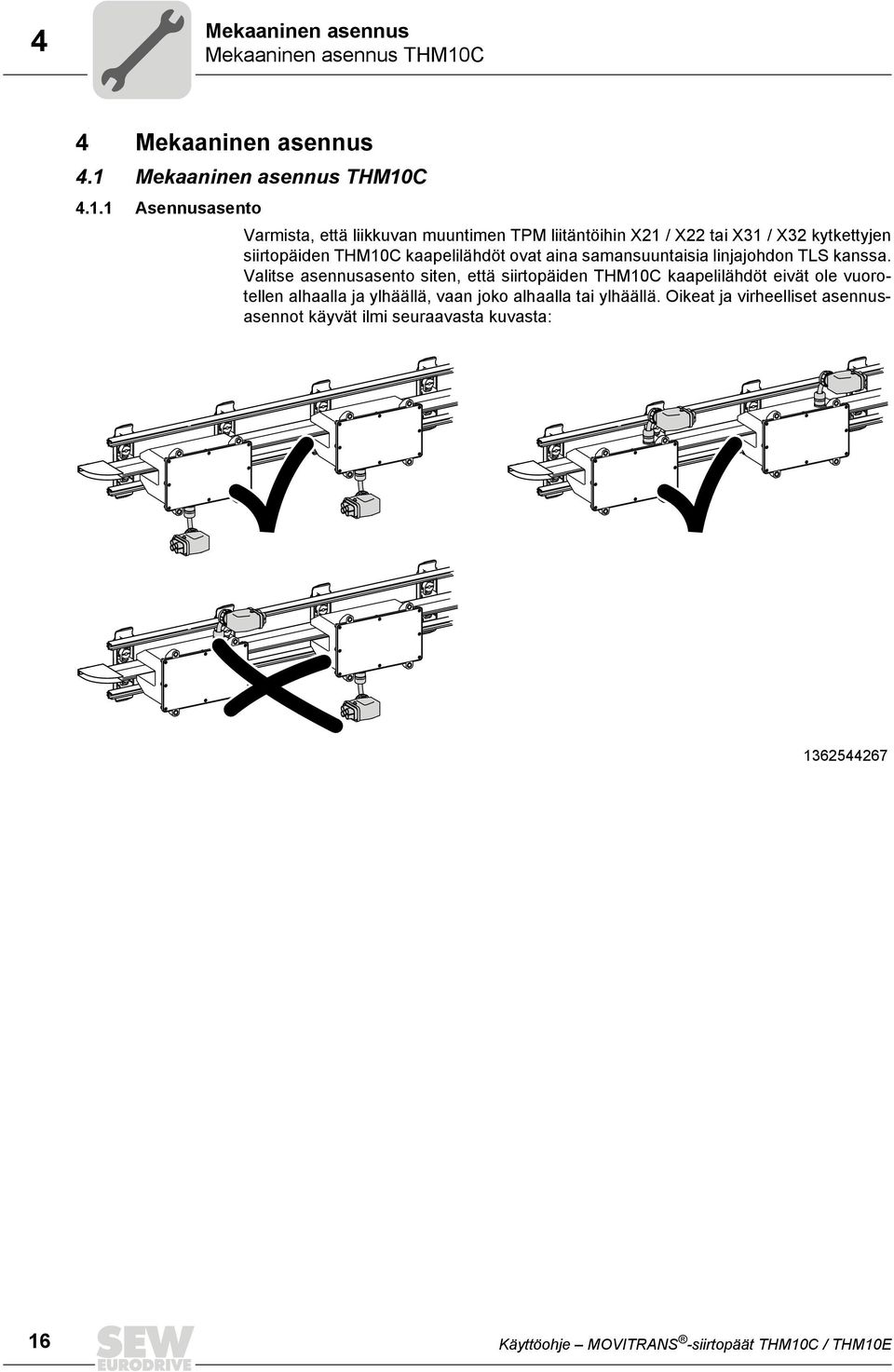

16 4 Mekaaninen asennus Mekaaninen asennus THM10C 4 Mekaaninen asennus 4.1 Mekaaninen asennus THM10C Asennusasento Varmista, että liikkuvan muuntimen TPM liitäntöihin X21 / X22 tai X31 / X32 kytkettyjen siirtopäiden THM10C kaapelilähdöt ovat aina samansuuntaisia linjajohdon TLS kanssa. Valitse asennusasento siten, että siirtopäiden THM10C kaapelilähdöt eivät ole vuorotellen alhaalla ja ylhäällä, vaan joko alhaalla tai ylhäällä. Oikeat ja virheelliset asennusasennot käyvät ilmi seuraavasta kuvasta: Käyttöohje MOVITRANS -siirtopäät THM10C / THM10E

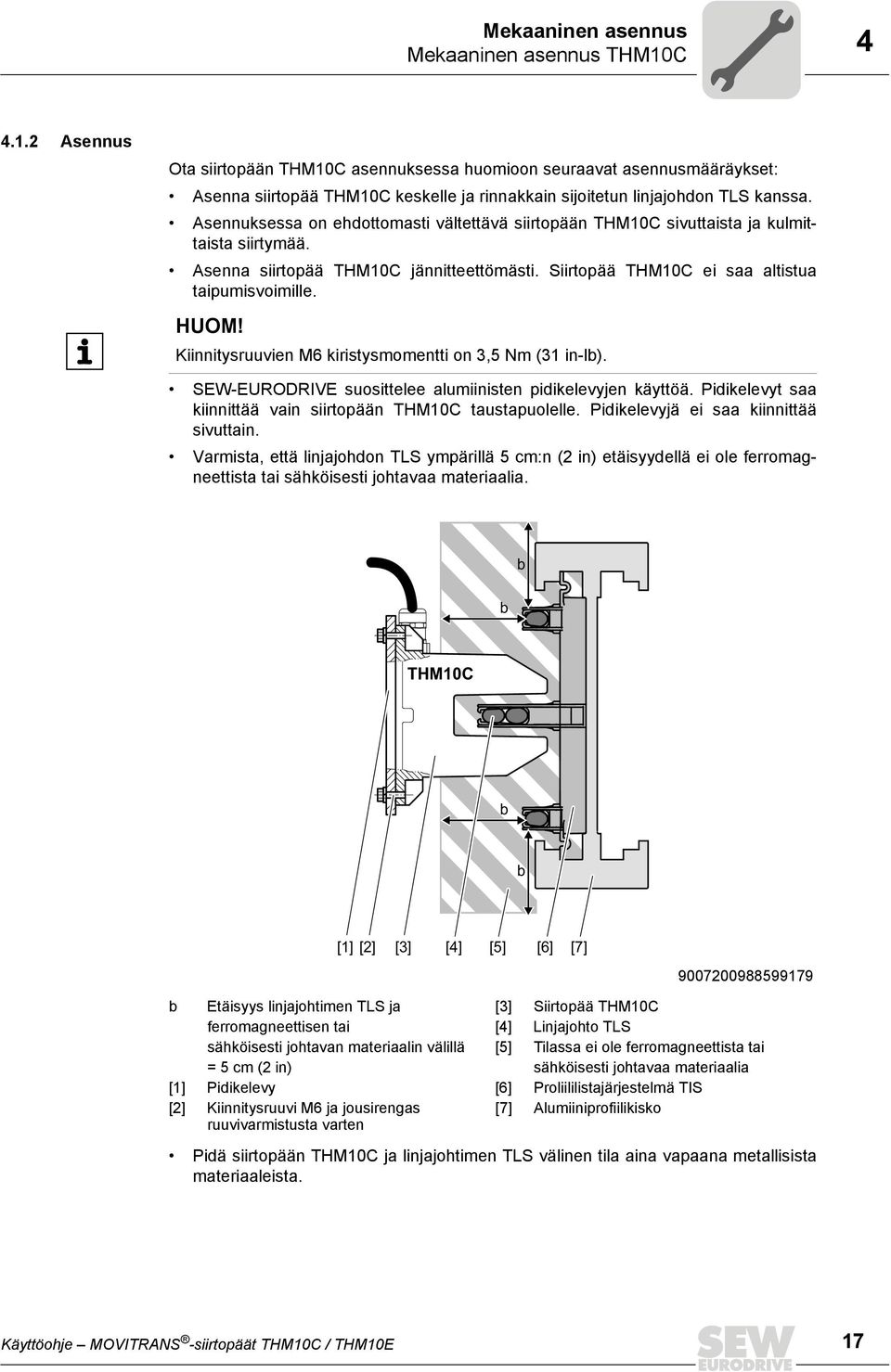

17 Mekaaninen asennus Mekaaninen asennus THM10C Asennus Ota siirtopään THM10C asennuksessa huomioon seuraavat asennusmääräykset: Asenna siirtopää THM10C keskelle ja rinnakkain sijoitetun linjajohdon TLS kanssa. Asennuksessa on ehdottomasti vältettävä siirtopään THM10C sivuttaista ja kulmittaista siirtymää. Asenna siirtopää THM10C jännitteettömästi. Siirtopää THM10C ei saa altistua taipumisvoimille. HUOM! Kiinnitysruuvien M6 kiristysmomentti on 3,5 Nm (31 in-lb). SEW-EURODRIVE suosittelee alumiinisten pidikelevyjen käyttöä. Pidikelevyt saa kiinnittää vain siirtopään THM10C taustapuolelle. Pidikelevyjä ei saa kiinnittää sivuttain. Varmista, että linjajohdon TLS ympärillä 5 cm:n (2 in) etäisyydellä ei ole ferromagneettista tai sähköisesti johtavaa materiaalia. b b THM10C b b [1] [2] [3] [4] [5] [6] [7] b Etäisyys linjajohtimen TLS ja [3] Siirtopää THM10C ferromagneettisen tai [4] Linjajohto TLS sähköisesti johtavan materiaalin välillä [5] Tilassa ei ole ferromagneettista tai = 5 cm (2 in) sähköisesti johtavaa materiaalia [1] Pidikelevy [6] Proliililistajärjestelmä TIS [2] Kiinnitysruuvi M6 ja jousirengas ruuvivarmistusta varten [7] Alumiiniprofiilikisko Pidä siirtopään THM10C ja linjajohtimen TLS välinen tila aina vapaana metallisista materiaaleista. Käyttöohje MOVITRANS -siirtopäät THM10C / THM10E 17

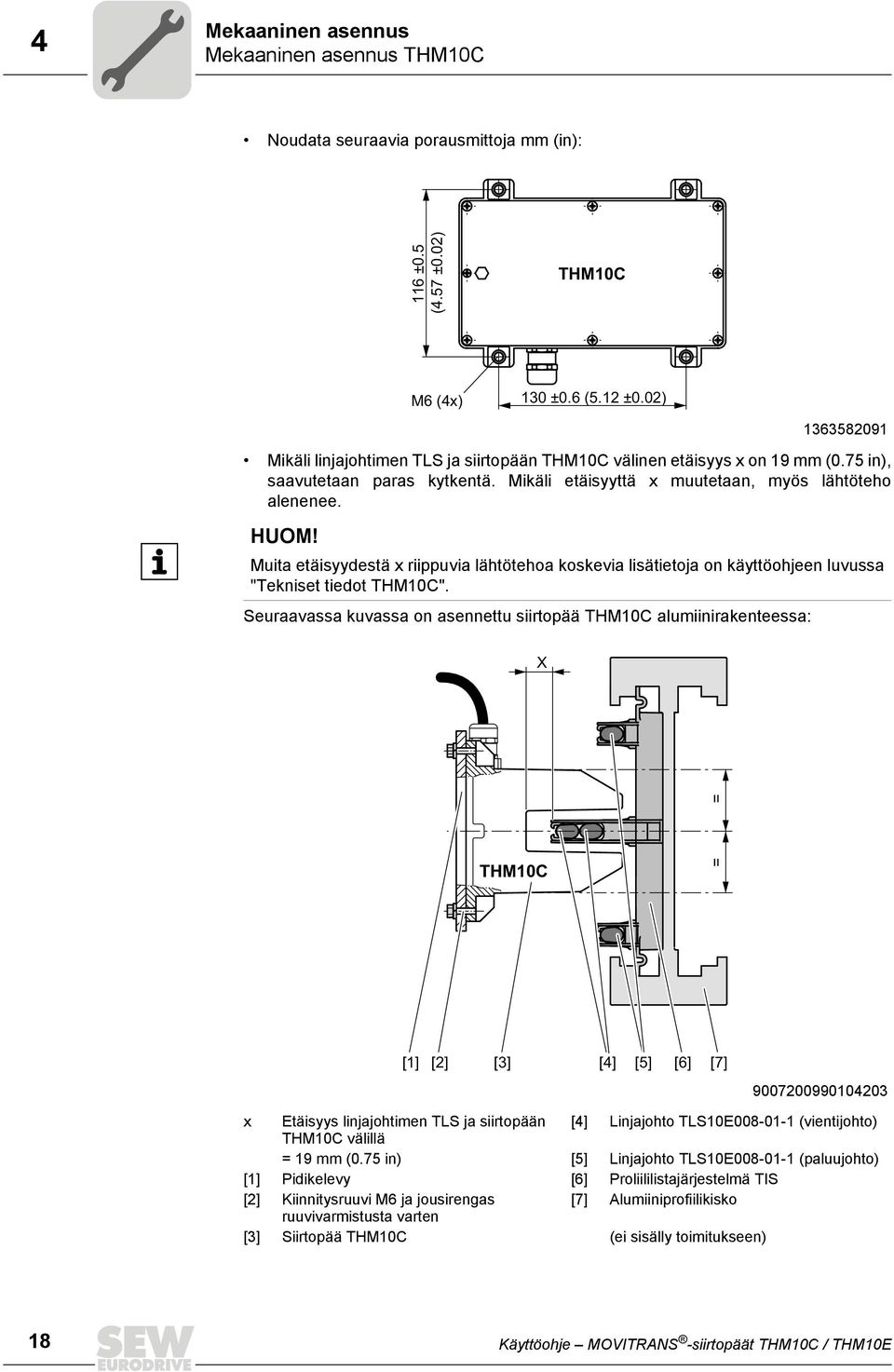

18 4 Mekaaninen asennus Mekaaninen asennus THM10C Noudata seuraavia porausmittoja mm (in): 116 ±0.5 (4.57 ±0.02) THM10C M6 (4x) 130 ±0.6 (5.12 ±0.02) Mikäli linjajohtimen TLS ja siirtopään THM10C välinen etäisyys x on 19 mm (0.75 in), saavutetaan paras kytkentä. Mikäli etäisyyttä x muutetaan, myös lähtöteho alenenee. HUOM! Seuraavassa kuvassa on asennettu siirtopää THM10C alumiinirakenteessa: Muita etäisyydestä x riippuvia lähtötehoa koskevia lisätietoja on käyttöohjeen luvussa "Tekniset tiedot THM10C". X = THM10C = [1] [2] [3] [4] [5] [6] [7] x Etäisyys linjajohtimen TLS ja siirtopään [4] Linjajohto TLS10E (vientijohto) THM10C välillä = 19 mm (0.75 in) [5] Linjajohto TLS10E (paluujohto) [1] Pidikelevy [6] Proliililistajärjestelmä TIS [2] Kiinnitysruuvi M6 ja jousirengas [7] Alumiiniprofiilikisko ruuvivarmistusta varten [3] Siirtopää THM10C (ei sisälly toimitukseen) 18 Käyttöohje MOVITRANS -siirtopäät THM10C / THM10E

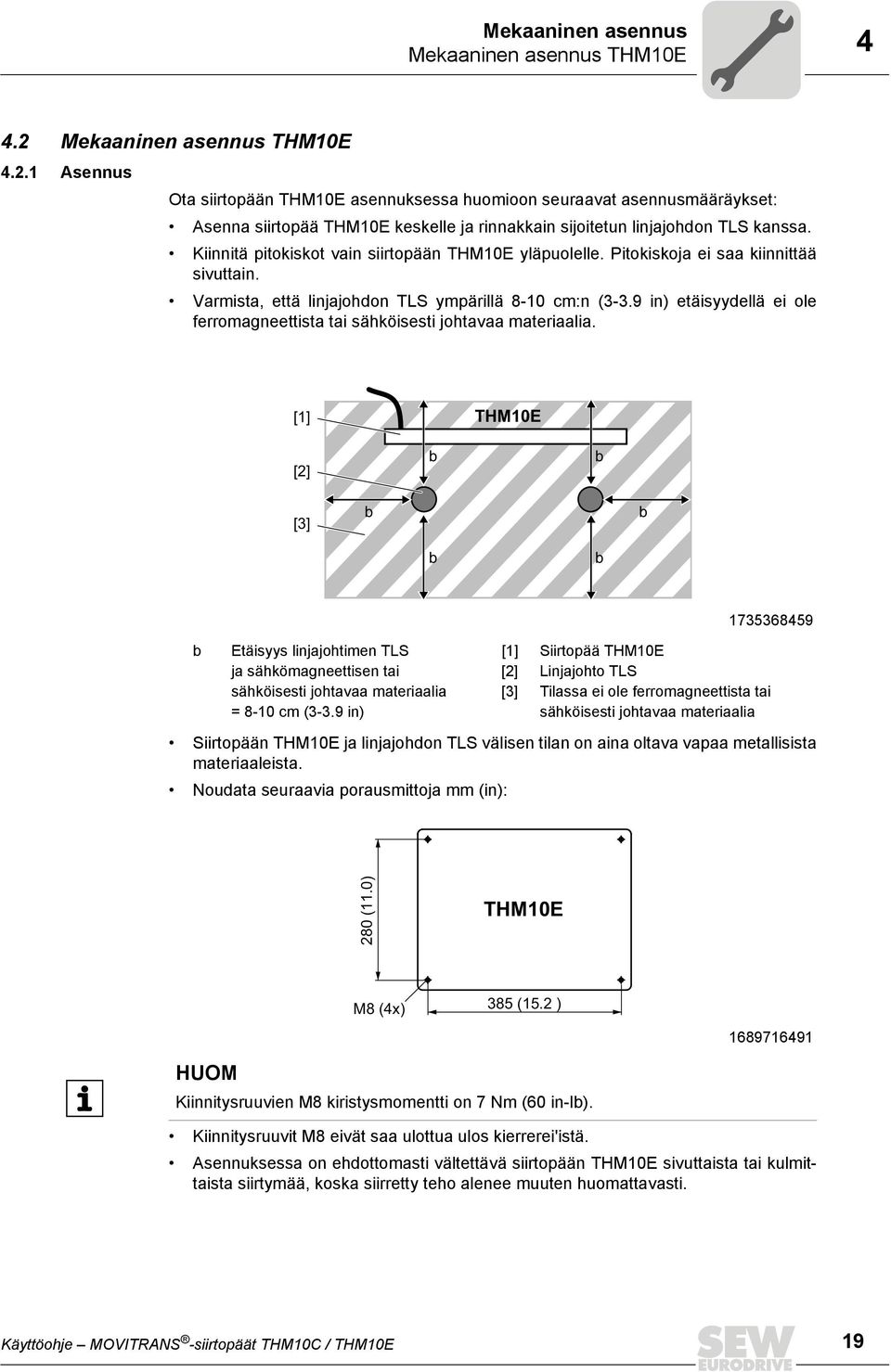

19 Mekaaninen asennus Mekaaninen asennus THM10E Mekaaninen asennus THM10E Asennus Ota siirtopään THM10E asennuksessa huomioon seuraavat asennusmääräykset: Asenna siirtopää THM10E keskelle ja rinnakkain sijoitetun linjajohdon TLS kanssa. Kiinnitä pitokiskot vain siirtopään THM10E yläpuolelle. Pitokiskoja ei saa kiinnittää sivuttain. Varmista, että linjajohdon TLS ympärillä 8-10 cm:n (3-3.9 in) etäisyydellä ei ole ferromagneettista tai sähköisesti johtavaa materiaalia. [1] THM10E [2] b b [3] b b b b b Etäisyys linjajohtimen TLS [1] Siirtopää THM10E ja sähkömagneettisen tai [2] Linjajohto TLS sähköisesti johtavaa materiaalia [3] Tilassa ei ole ferromagneettista tai = 8-10 cm (3-3.9 in) sähköisesti johtavaa materiaalia Siirtopään THM10E ja linjajohdon TLS välisen tilan on aina oltava vapaa metallisista materiaaleista. Noudata seuraavia porausmittoja mm (in): 280 (11.0) THM10E M8 (4x) 385 (15.2 ) HUOM Kiinnitysruuvien M8 kiristysmomentti on 7 Nm (60 in-lb). Kiinnitysruuvit M8 eivät saa ulottua ulos kierrerei'istä. Asennuksessa on ehdottomasti vältettävä siirtopään THM10E sivuttaista tai kulmittaista siirtymää, koska siirretty teho alenee muuten huomattavasti. Käyttöohje MOVITRANS -siirtopäät THM10C / THM10E 19

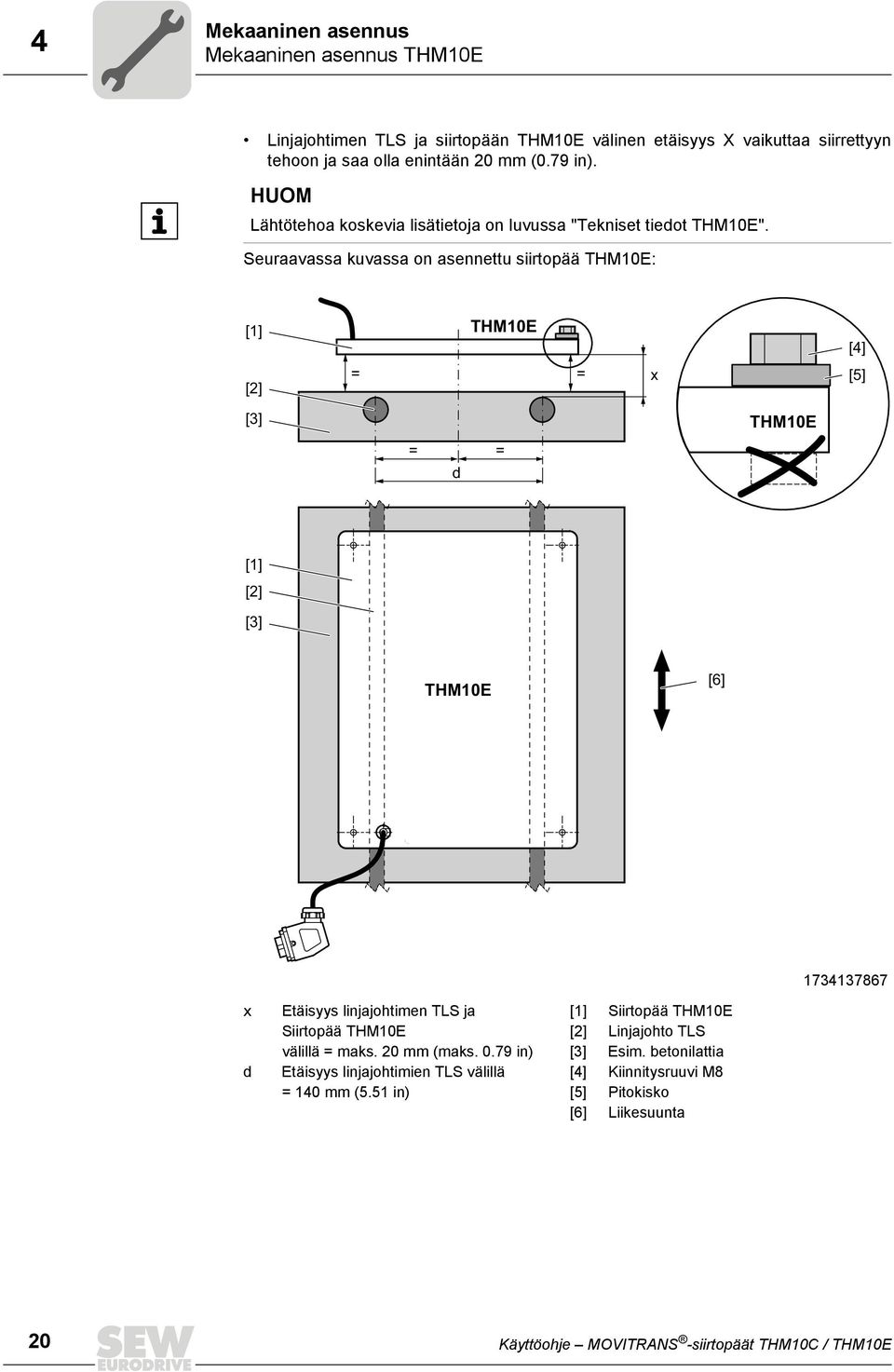

20 4 Mekaaninen asennus Mekaaninen asennus THM10E Linjajohtimen TLS ja siirtopään THM10E välinen etäisyys X vaikuttaa siirrettyyn tehoon ja saa olla enintään 20 mm (0.79 in). HUOM Lähtötehoa koskevia lisätietoja on luvussa "Tekniset tiedot THM10E". Seuraavassa kuvassa on asennettu siirtopää THM10E: [1] THM10E [4] [2] = = x [5] [3] THM10E = d = [1] [2] [3] THM10E [6] x Etäisyys linjajohtimen TLS ja [1] Siirtopää THM10E Siirtopää THM10E [2] Linjajohto TLS välillä = maks. 20 mm (maks in) [3] Esim. betonilattia d Etäisyys linjajohtimien TLS välillä [4] Kiinnitysruuvi M8 = 140 mm (5.51 in) [5] Pitokisko [6] Liikesuunta 20 Käyttöohje MOVITRANS -siirtopäät THM10C / THM10E

21 Sähköasennus Sähköasennus THM10C 5 5 Sähköasennus 5.1 Sähköasennus THM10C VAROITUS! Virheellinen asennus. Kuolema tai vakava loukkaantuminen. Asennuksessa on ehdottomasti noudatettava luvun 2 turvaohjeita Kytkentäkaavio Seuraavassa taulukossa on kyseistä liitäntää koskevia lisätietoja: Toiminto MOVITRANS -siirtopään THM10C liitäntä Liitäntätapa Han Q4/2, male Liitäntäkaavio PE 12 2 Kytkentä Nro. Kytkentä Toiminto 1 THM navat 1 MOVITRANS siirtopää napa 1 2 n.c. Ei käytössä 3 THM navat 2 MOVITRANS siirtopää napa 2 4 n.c. Ei käytössä 11 n.c. Ei käytössä 12 n.c. Ei käytössä PE PE Suojajohdinliitäntä HUOM Liitäntäkaapeleita koskevia lisätietoja on tämän käyttöohjeen luvussa "Tekniset tiedot". Käyttöohje MOVITRANS -siirtopäät THM10C / THM10E 21

22 5 Sähköasennus Sähköasennus THM10C Liikkuva muunnin TPM12B018 Liikkuvaan muuntimeen TPM12B018 voi liittää 1 tai 2 U-muotoista siirtopäätä THM10C kulloinkin 0,8 kw:n teholla. TPM12B018 X21 X31 THM10C THM10C HUOM Lisätietoja on käyttöohjeessa "MOVITRANS liikkuva muunnin TPM12B". 22 Käyttöohje MOVITRANS -siirtopäät THM10C / THM10E

23 Sähköasennus Sähköasennus THM10C 5 Kaapelilähtösuunta Taitetulla pistokeliitännällä varustettuja siirtopäitä saa kaapelin eri lähtösuunnilla varustettuina. Ilmoita tilatessa haluttua kaapelilähtösuuntaa vastaava värimerkintä: Kaapelilähtö sijaitsee samalla puolella kuin pistorasiakehikon nasta 1. Kaapelilähtö on vastakkaisella puolella nastaan 1 nähden. Kaapelin merkintä Musta Punainen Seuraava kuva selventää eri kaapelilähtösuuntien merkintöjä: PIN 1 PIN 1 RD BK HUOM Liitäntäkaapeleita koskevia lisätietoja on luvussa "Tekniset tiedot". Käyttöohje MOVITRANS -siirtopäät THM10C / THM10E 23

24 5 Sähköasennus Sähköasennus THM10C Liikkuva muunnin TPM12B036 Liikkuvaan muuntimeen TPM12B036 voi liittää 2 tai 4 U-muotoista siirtopäätä THM10C kulloinkin 0,8 kw:n teholla. Mikäli liikkuvaan muuntimeen TPM12B036 halutaan liittää vain 2 siirtopäätä THM10C, ne on kytkettävä liittimiin X21 / X22 tai X31 / X32. TPM12B036 X21 X22 X31 X32 THM10C THM10C THM10C THM10C HUOM Lisätietoja on käyttöohjeessa "MOVITRANS liikkuva muunnin TPM12B". 24 Käyttöohje MOVITRANS -siirtopäät THM10C / THM10E

25 Sähköasennus Sähköasennus THM10C 5 Kaapelilähtösuunta Taitetulla pistokeliitännällä varustettuja siirtopäitä saa kaapelin eri lähtösuunnilla varustettuina. Ilmoita tilatessa haluttua kaapelilähtösuuntaa vastaava värimerkintä: Kaapelilähtö sijaitsee samalla puolella kuin pistorasiakehikon nasta 1. Kaapelilähtö on vastakkaisella puolella nastaan 1 nähden. Kaapelin merkintä Musta Punainen Seuraava kuva selventää eri kaapelilähtösuuntien merkintöjä: PIN 1 PIN 1 RD BK HUOM Liitäntäkaapeleita koskevia lisätietoja on luvussa "Tekniset tiedot". Käyttöohje MOVITRANS -siirtopäät THM10C / THM10E 25

26 5 Sähköasennus Sähköasennus THM10C MOVIPRO -käyttölaite- ja sovellusohjaus Siirtopään THM10C voi myös liittää MOVIPRO -käyttölaite- ja sovellusohjaukseen. HUOM Lisätietoja on vastaavassa MOVIPRO -käyttöohjeessa. Kaapelilähtösuunta Taitetulla pistokeliitännällä varustettuja siirtopäitä saa kaapelin eri lähtösuunnilla varustettuina. Ilmoita tilatessa haluttua kaapelilähtösuuntaa vastaava värimerkintä: Kaapelilähtö sijaitsee samalla puolella kuin pistorasiakehikon nasta 1. Kaapelilähtö on vastakkaisella puolella nastaan 1 nähden. Kaapelin merkintä Musta Punainen Seuraava kuva selventää eri kaapelilähtösuuntien merkintöjä: PIN 1 PIN 1 BK RD HUOM Liitäntäkaapeleita koskevia lisätietoja on luvussa "Tekniset tiedot". 26 Käyttöohje MOVITRANS -siirtopäät THM10C / THM10E

27 Sähköasennus Sähköasennus THM10E Sähköasennus THM10E VAROITUS! Virheellinen asennus. Kuolema tai vakava loukkaantuminen. Asennuksessa on ehdottomasti noudatettava luvun 2 turvaohjeita Potentiaalintasaus Jotta virhetapauksessa ei voi esiintyä liian korkeaa kosketusjännitettä, yksittäisten liikutettavien sähkölaitteiden väliin on luotava paikallinen potentiaalintasaus. Sijoita potentiaalintasaus seuraavalla tavalla: Liitä siirtopää THM10E ja kaikki lisälaitteet suurtaajuuskelpoisesti liikkuvan yksikön vertailupotentiaaliin. Siihen tarvitaan laitekotelon suurialainen, metallinen kosketus liikkuvan yksikön maalaamattomaan runkoon. Kiinnitä siirtopään THM10E ja metallisen asennuslevyn (ajoneuvon runko) välille siirtopään THM10E kiinnitysruuviin matalaimpedanssinen potentiaalintasaus ruuviliitoksella yksipuolista hammaslevyä käyttämällä. [1] [2] [3] [4] [1] Ruuvi [4] Siirtopää THM10E [2] Hammaslevy ja ruuvikierre [3] Asennuslevy, joka on liitetty keskeiseen potentiaalintasaukseen Käyttöohje MOVITRANS -siirtopäät THM10C / THM10E 27

28 5 Sähköasennus Sähköasennus THM10E Kytkentäkaavio Seuraavassa taulukossa on kyseistä liitäntää koskevia lisätietoja: Toiminto MOVITRANS -siirtopään THM10E liitäntä Liitäntätapa Han Q 4/2, male Liitäntäkaavio PE 12 2 Kytkentä Nro. Kytkentä Toiminto 1 THM navat 1 MOVITRANS siirtopää napa 1 2 THM navat 1 MOVITRANS siirtopää napa 1 3 THM navat 2 MOVITRANS siirtopää napa 2 4 THM navat 2 MOVITRANS siirtopää napa 2 11 n.c. Ei käytössä 12 n.c. Ei käytössä PE PE Suojajohdinliitäntä HUOM Liitäntäkaapeleita koskevia lisätietoja on tämän käyttöohjeen luvussa "Tekniset tiedot" Liikkuva muunnin TPM12B030 Liikkuvaan muuntimeen TPM12B030 voi liittää 1 tai 2 litteää siirtopäätä THM10E kulloinkin 1.5 kw:n teholla. TPM12B030 X21 X31 THM10E THM10E HUOM Lisätietoja on käyttöohjeessa "MOVITRANS liikkuva muunnin TPM12B". 28 Käyttöohje MOVITRANS -siirtopäät THM10C / THM10E

29 Sähköasennus Sähköasennus THM10E 5 Kaapelilähtösuunta Taitetulla pistokeliitännällä varustettuja siirtopäitä saa kaapelin eri lähtösuunnilla varustettuina. Ilmoita tilatessa haluttua kaapelilähtösuuntaa vastaava värimerkintä: Kaapelilähtö sijaitsee samalla puolella kuin pistorasiakehikon nasta 1. Kaapelilähtö on vastakkaisella puolella nastaan 1 nähden. Kaapelin merkintä Musta Punainen Seuraava kuva selventää eri kaapelilähtösuuntien merkintöjä: PIN 1 PIN 1 RD BK HUOM Liitäntäkaapeleita koskevia lisätietoja on luvussa "Tekniset tiedot". Käyttöohje MOVITRANS -siirtopäät THM10C / THM10E 29

30 5 Sähköasennus Sähköasennus THM10E MOVIPRO -käyttölaite- ja sovellusohjaus Siirtopään THM10E voi myös liittää MOVIPRO -käyttölaite- ja sovellusohjaukseen. HUOM Lisätietoja on vastaavassa MOVIPRO -käyttöohjeessa. Kaapelilähtösuunta Taitetulla pistokeliitännällä varustettuja siirtopäitä saa kaapelin eri lähtösuunnilla varustettuina. Ilmoita tilatessa haluttua kaapelilähtösuuntaa vastaava värimerkintä: Kaapelilähtö sijaitsee samalla puolella kuin pistorasiakehikon nasta 1. Kaapelilähtö on vastakkaisella puolella nastaan 1 nähden. Kaapelin merkintä Musta Punainen Seuraava kuva selventää eri kaapelilähtösuuntien merkintöjä: PIN 1 PIN 1 BK RD HUOM Liitäntäkaapeleita koskevia lisätietoja on luvussa "Tekniset tiedot". 30 Käyttöohje MOVITRANS -siirtopäät THM10C / THM10E

31 Tekniset tiedot Tekniset tiedot THM10C kva i P f n Hz 6 6 Tekniset tiedot 6.1 Tekniset tiedot THM10C Peruslaite Seuraavassa taulukossa on siirtopään THM10C yleiset tiedot: MOVITRANS THM10C Ympäristöolosuhteet Ilmasto-olot standardin EN K4 mukaisesti Mekaaniset olosuhteet standardin 3M4 EN mukaisesti Kemiallisesti standardin EN C2 mukaisesti Ympäristön lämpötila â U 0 C C (+32 F F) Varastointi- ja kuljetuslämpötila â T 0 C C (+32 F F) Kotelointiluokka standardin DIN EN mukaisesti IP65 Sähköiset tiedot Linjajohtimen nimellisvirta I N AC 60 A Työskentelytaajuus f E 25 khz Maksimaalinen nimellislähtöjännite U A AC 550 V Maksimaalinen nimellislähtövirta I A AC 16 A Nimellislähtöteho P N 800 W 1) Nimellishäviöteho P V 25 W Induktanssi 220 μh Kapasiteetti 76 nf Mekaaniset arvot THM10C:n ja linjajohtimen välinen nimellisetäisyys x 19 mm (0.75 in) 2) Mitat Mitat (ilman asennuskaapelia) Kiinnitysruuvien kiristysmomentti 1) Ks. tämän luvun osiota "Siirrettävä teho" 2) Ks. luvun "Mekaaninen asennus THM10C" osiota "Asennus" Ks. mittakuva 2.9 kg (6.4 lb) 3.5 Nm (31 in-lb) Liitäntäkaapeli SEW-EURODRIVElta saa seuraavia pistokkeilla varustettuja valmiskaapeleita: Liitäntäkaapeli Kaapelityyppi 3-johtiminen kaapeli, tyyppi Ölflex-FD 891 3G2.5 Kaapelipituus Enint. 6 m (enint ft) (toimeksiantokohtainen) Pienin taivutussäde 40 mm Kaapelin poikkipinta mm 2 Liitintyyppi HUOM Han Q 4/2, male Kaapeleiden muita ominaisuuksia käy ilmi kaapelivalmistajan "LAPP KABEL" luetteloista. Käyttöohje MOVITRANS -siirtopäät THM10C / THM10E 31

32 6 kva i P f n Hz Tekniset tiedot Tekniset tiedot THM10C Siirrettävä teho Siirtopään THM10C kohdalla erotellaan huipputehon P 1 (20 s, kun käyttöjakso on 5 min) ja jatkuvan tehon P 2 välillä (P 1 / P 2 1,1). Linjajohdingeometria / etäisyys x välillä linjajohdin ja siirtopää THM10C Siirrettävä teho Linjajohtimen virta = 60 A [mm] Huipputeho [W] Jatkuva teho [W] Suora / Suora / Suora / Suora / Suora / Sisäkaari jossa r = 750 mm / Ulkokaari jossa r = 750 mm / Vertikaalinen kaari jossa α = 7 / Mittapiirros Seuraavassa kuvassa on esitetty siirtopään THM10C mitat millimetreinä (in): M6 (4x) 112 ±0.5 (4.41) 87 ±0.4 (3.4) 69 ±0.4 (2.7) 130 ± ± ±0.5 (5.12) (4.57) (4.13) 89.8 ±0.4 (3.54) 31.5 (1.24) 29.2 (1.15) 58 (2.3) 130 ±0.6 (5.12) 186 ±0.7 (7.32) Käyttöohje MOVITRANS -siirtopäät THM10C / THM10E

33 Tekniset tiedot Tekniset tiedot THM10E kva i P f n Hz Tekniset tiedot THM10E Peruslaite Seuraavassa taulukossa on siirtopään THM10E yleiset tiedot: MOVITRANS THM10E Ympäristöolosuhteet Ilmasto-olot standardin EN mukaisesti 3K4 Mekaaniset olosuhteet standardin EN M4 mukaisesti Kemiallisesti standardin EN mukaisesti 3C2 Ympäristön lämpötila â U 0 C +40 C (+32 F +104 F) Varastointi- ja kuljetuslämpötila â T 0 C +80 C (+32 F +176 F) Kotelointiluokka standardin DIN EN mukaisesti IP65 Sähköiset tiedot Linjajohtimen nimellisvirta I N AC 85 A Työskentelytaajuus f E 25 khz Maksimaalinen nimellislähtöjännite U A AC 550 V Maksimaalinen nimellislähtövirta I A AC 33 A Nimellislähtöteho AC 85 A linjajohtimen nimellisvirta P N 1500 W 1) Nimellislähtöteho AC 60 A linjajohtimen nimellisvirta 1) Ks. tämän luvun osiota "Siirrettävä teho" P N 950 W 1) Nimellishäviöteho P V 60 W Induktanssi 95 μh Alumiinisen kiinnikelevyn terminen siirtovastus N. 1 K/W horisontaalinen asento Mekaaniset arvot Mitat Ks. mittakuva Mitat (ilman asennuskaapelia) 7.2 kg (16 lb) Kiinnitysruuvien kiristysmomentti 7 Nm (60 in-lb) Liitäntäkaapeli SEW-EURODRIVElta saa seuraavia pistokkeilla varustettuja valmiskaapeleita: Liitäntäkaapeli Kaapelityyppi, jolla on UL-hyväksyntä 5-johtiminen kaapeli, tyyppi Ölflex-FD 891 5G2.5 Kaapelipituus Enint. 6 m (enint. 20 ft) (toimeksiantokohtainen) Pienin taivutussäde 60 mm Kaapelin poikkipinta 5 x 2.5 mm 2 Liitintyyppi HUOM Han Q 4/2, male Kaapeleiden muita ominaisuuksia käy ilmi kaapelivalmistajan "LAPP KABEL" luetteloista. Käyttöohje MOVITRANS -siirtopäät THM10C / THM10E 33

34 6 kva i P f n Hz Tekniset tiedot Tekniset tiedot THM10E Siirrettävä teho Siirrettävä teho riippuu seuraavista geometrisistä komponenteista: Etäisyys x linjajohtimen ja siirtopään THM10E välillä Sivusiirtymä s Kulmasiirtymä α Mekaaninen ilmarako on linjajohtimen peittämisen (3-5 mm) ja mahdollisten etätasaisuuksien verran pienempi kuin etäisyys x. Sivusiirtymä s on siirtopään THM10E siirtymä sen keskikohdasta rinnakkain molempien linjajohdinten keskilinjan kanssa. Kulmasiirtymä α on siirtopään THM10E keskilinjan ja molempien linjajohdinten keskilinjan välinen kulma. Kääntöpiste sijaitsee siirtopään THM10E molempien diagonaalien leikkauspisteessä. Mainitut geometriset komponentit näkyvät seuraavassa kuvassa. [1] THM10E [2] [3] = = x = d = [2] [1] s [3] α [4] THM10E x Etäisyys x [1] Siirtopää THM10E s Sivusiirtymä s [2] Linjajohto TLS α Kulmasiirtymä α [3] Esim. betonilattia [4] Liikesuunta 34 Käyttöohje MOVITRANS -siirtopäät THM10C / THM10E

35 Tekniset tiedot Tekniset tiedot THM10E kva i P f n Hz 6 Seuraavassa taulukossa näkyy siirrettävä teho riippuen etäisyydestä x, sivusiirtymä s ja kulmasiirtymä α. Pätöteho P on mitattu liikkuvalla muuntimella TPM12B030 esimerkillisesti parille valitulle parametrille seuraavilla linjajohdinvirroilla: I = 85 A I = 60 A Etäisyys x Sivusiirtymä s Kulmasiirtymä Siirrettävä teho P kun I = 85 A kun I = 60 A [mm] [mm] [ ] [W] [W] HUOM Muita mittausarvoja saa erillisestä pyynnöstä. Käyttöohje MOVITRANS -siirtopäät THM10C / THM10E 35

36 M8 (4x) 6 kva i P f n Hz Tekniset tiedot Tekniset tiedot THM10E Mittapiirros Seuraavassa kuvassa on esitetty siirtopään THM10E mitat millimetreinä (in): 425 (16.7) 385 (15.2) (0.59) (2.4) Ø 16 (Ø 0.63) 280 (11.0) 320 (12.6) 20 (0.79) Käyttöohje MOVITRANS -siirtopäät THM10C / THM10E
