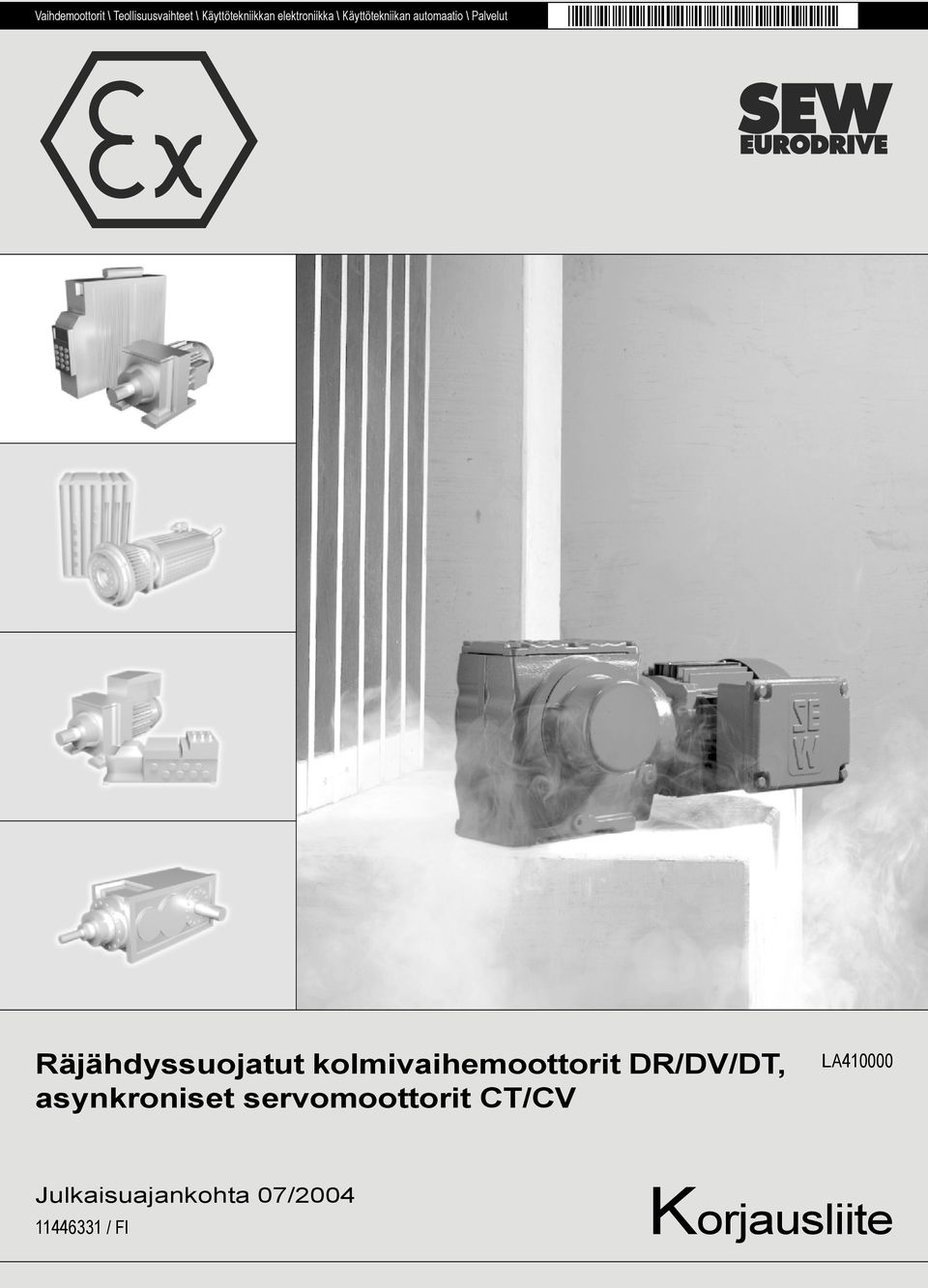

1 Vaihdemoottorit \ Teollisuusvaihteet \ Käyttötekniikkan elektroniikka \ Käyttötekniikan automaatio \ Palvelut Räjähdyssuojatut kolmivaihemoottorit DR/DV/DT, asynkroniset servomoottorit CT/CV LA Julkaisuajankohta 07/ / FI Korjausliite

Räjähdyssuojatut kolmivaihemoottorit DR/DV/DT, asynkroniset

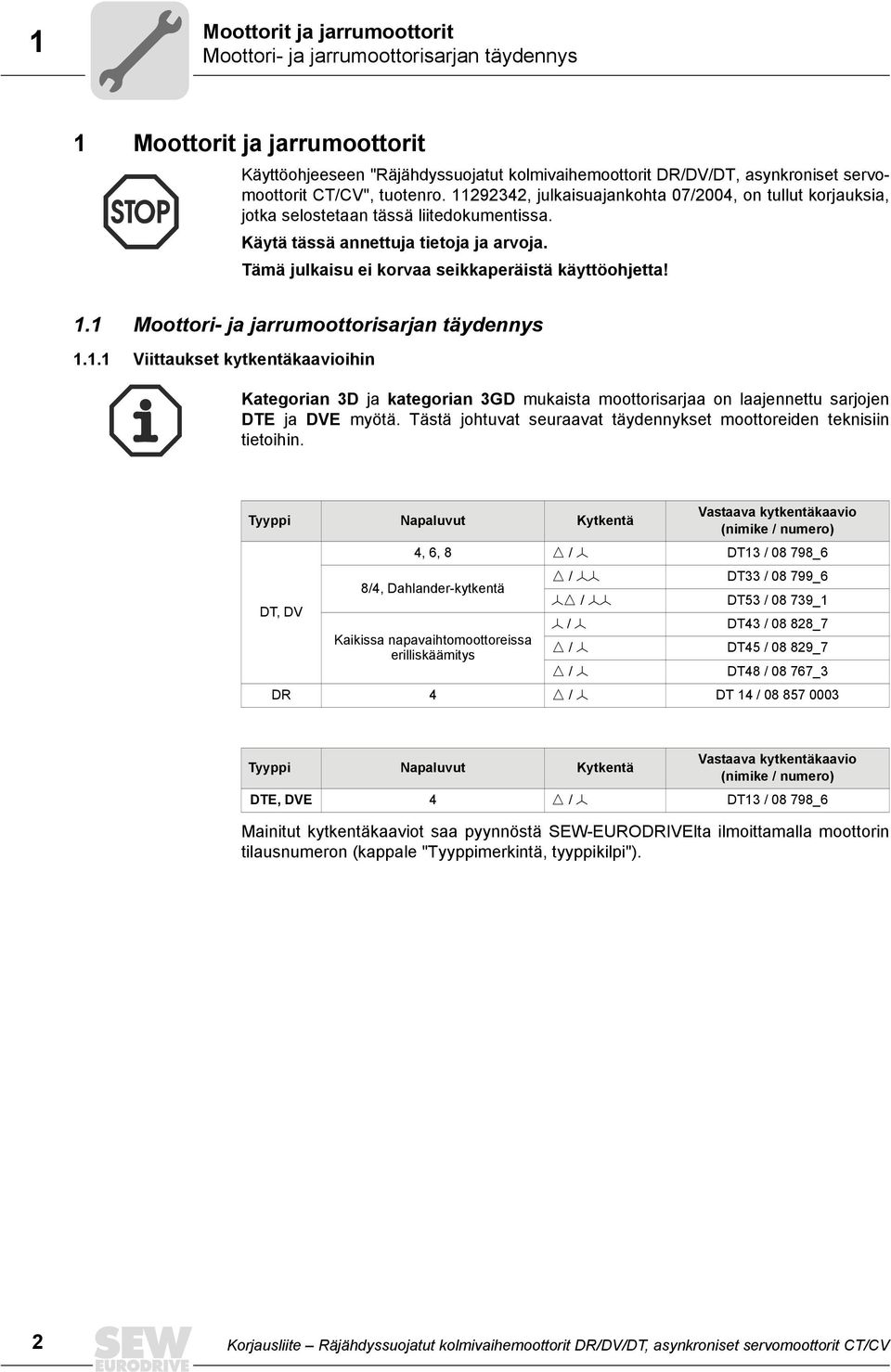

2 1 Moottorit ja jarrumoottorit Moottori- ja jarrumoottorisarjan täydennys 1 Moottorit ja jarrumoottorit Käyttöohjeeseen "Räjähdyssuojatut kolmivaihemoottorit DR/DV/DT, asynkroniset servomoottorit CT/CV", tuotenro , julkaisuajankohta 07/2004, on tullut korjauksia, jotka selostetaan tässä liitedokumentissa. Käytä tässä annettuja tietoja ja arvoja. Tämä julkaisu ei korvaa seikkaperäistä käyttöohjetta! 1.1 Moottori- ja jarrumoottorisarjan täydennys Viittaukset kytkentäkaavioihin Kategorian 3D ja kategorian 3GD mukaista moottorisarjaa on laajennettu sarjojen DTE ja DVE myötä. Tästä johtuvat seuraavat täydennykset moottoreiden teknisiin tietoihin. Tyyppi Napaluvut Kytkentä Vastaava kytkentäkaavio (nimike / numero) 4, 6, 8 Ö / Õ DT13 / _6 Ö / ÕÕ DT33 / _6 8/4, Dahlander-kytkentä ÕÖ / ÕÕ DT53 / _1 DT, DV Õ / Õ DT43 / _7 Kaikissa napavaihtomoottoreissa erilliskäämitys Ö / Õ DT45 / _7 Ö / Õ DT48 / _3 DR 4 Ö / Õ DT 14 / Tyyppi Napaluvut Kytkentä Vastaava kytkentäkaavio (nimike / numero) DTE, DVE 4 Ö / Õ DT13 / _6 Mainitut kytkentäkaaviot saa pyynnöstä SEW-EURODRIVElta ilmoittamalla moottorin tilausnumeron (kappale "Tyyppimerkintä, tyyppikilpi"). 2 Korjausliite Räjähdyssuojatut kolmivaihemoottorit DR/DV/DT, asynkroniset servomoottorit CT/CV

Tämä julkaisu ei korvaa seikkaperäistä käyttöohjetta! 1.1 Moottori- ja jarrumoottorisarjan täydennys 1.1.1 Viittaukset kytkentäkaavioihin Kategorian 3D ja kategorian 3GD mukaista moottorisarjaa on laajennettu sarjojen DTE ja DVE myötä.

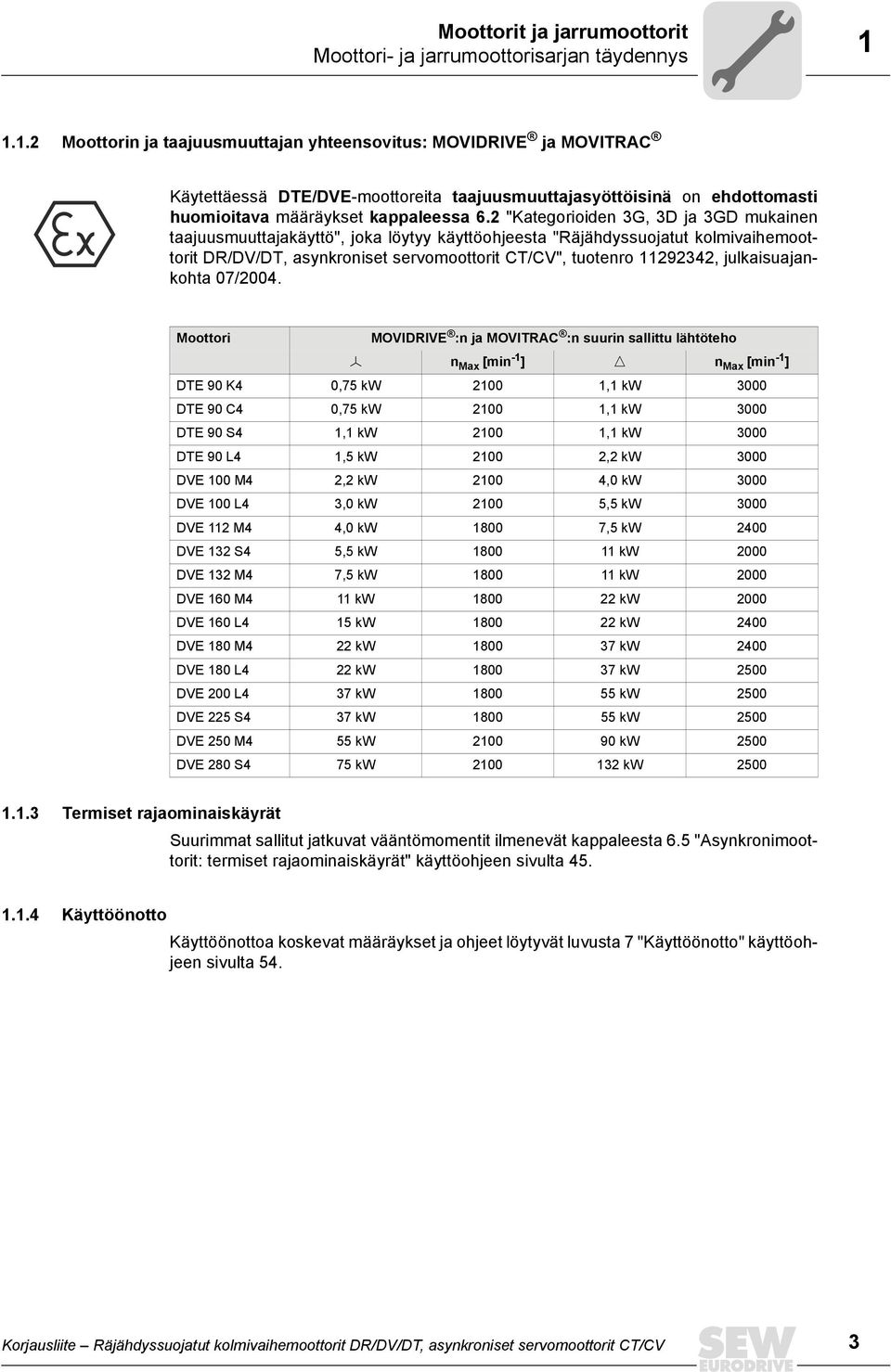

3 Moottorit ja jarrumoottorit Moottori- ja jarrumoottorisarjan täydennys Moottorin ja taajuusmuuttajan yhteensovitus: MOVIDRIVE ja MOVITRAC Käytettäessä DTE/DVE-moottoreita taajuusmuuttajasyöttöisinä on ehdottomasti huomioitava määräykset kappaleessa 6.2 "Kategorioiden 3G, 3D ja 3GD mukainen taajuusmuuttajakäyttö", joka löytyy käyttöohjeesta "Räjähdyssuojatut kolmivaihemoottorit DR/DV/DT, asynkroniset servomoottorit CT/CV", tuotenro , julkaisuajankohta 07/2004. Moottori MOVIDRIVE :n ja MOVITRAC :n suurin sallittu lähtöteho Õ n Max [min -1 ] Ö n Max [min -1 ] DTE 90 K4 0,75 kw ,1 kw 3000 DTE 90 C4 0,75 kw ,1 kw 3000 DTE 90 S4 1,1 kw ,1 kw 3000 DTE 90 L4 1,5 kw ,2 kw 3000 DVE 100 M4 2,2 kw ,0 kw 3000 DVE 100 L4 3,0 kw ,5 kw 3000 DVE 112 M4 4,0 kw ,5 kw 2400 DVE 132 S4 5,5 kw kw 2000 DVE 132 M4 7,5 kw kw 2000 DVE 160 M4 11 kw kw 2000 DVE 160 L4 15 kw kw 2400 DVE 180 M4 22 kw kw 2400 DVE 180 L4 22 kw kw 2500 DVE 200 L4 37 kw kw 2500 DVE 225 S4 37 kw kw 2500 DVE 250 M4 55 kw kw 2500 DVE 280 S4 75 kw kw Termiset rajaominaiskäyrät Suurimmat sallitut jatkuvat vääntömomentit ilmenevät kappaleesta 6.5 "Asynkronimoottorit: termiset rajaominaiskäyrät" käyttöohjeen sivulta Käyttöönotto Käyttöönottoa koskevat määräykset ja ohjeet löytyvät luvusta 7 "Käyttöönotto" käyttöohjeen sivulta 54. Korjausliite Räjähdyssuojatut kolmivaihemoottorit DR/DV/DT, asynkroniset servomoottorit CT/CV 3

2 "Kategorioiden 3G, 3D ja 3GD mukainen taajuusmuuttajakäyttö", joka löytyy käyttöohjeesta "Räjähdyssuojatut kolmivaihemoottorit DR/DV/DT, asynkroniset servomoottorit CT/CV", tuotenro 11292342,

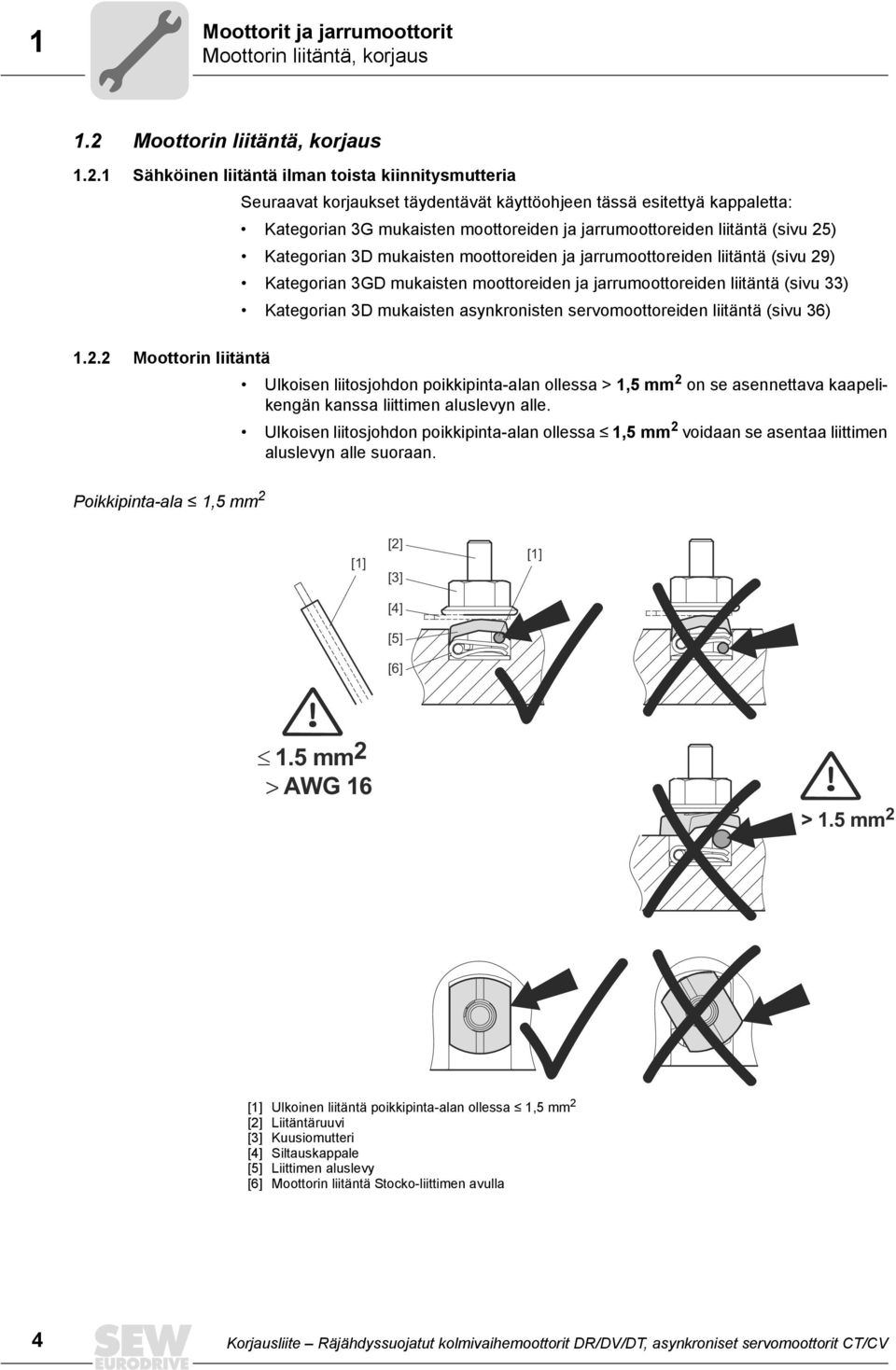

4 1 Moottorit ja jarrumoottorit Moottorin liitäntä, korjaus 1.2 Moottorin liitäntä, korjaus Sähköinen liitäntä ilman toista kiinnitysmutteria Seuraavat korjaukset täydentävät käyttöohjeen tässä esitettyä kappaletta: Kategorian 3G mukaisten moottoreiden ja jarrumoottoreiden liitäntä (sivu 25) Kategorian 3D mukaisten moottoreiden ja jarrumoottoreiden liitäntä (sivu 29) Kategorian 3GD mukaisten moottoreiden ja jarrumoottoreiden liitäntä (sivu 33) Kategorian 3D mukaisten asynkronisten servomoottoreiden liitäntä (sivu 36) Moottorin liitäntä Ulkoisen liitosjohdon poikkipinta-alan ollessa > 1,5 mm 2 on se asennettava kaapelikengän kanssa liittimen aluslevyn alle. Ulkoisen liitosjohdon poikkipinta-alan ollessa Â 1,5 mm 2 voidaan se asentaa liittimen aluslevyn alle suoraan. Poikkipinta-ala Â 1,5 mm 2 [1] [2] [3] [4] [5] [6] [1] 1.5 mm 2 > AWG 16 > 1.5 mm 2 [1] Ulkoinen liitäntä poikkipinta-alan ollessa Â 1,5 mm 2 [2] Liitäntäruuvi [3] Kuusiomutteri [4] Siltauskappale [5] Liittimen aluslevy [6] Moottorin liitäntä Stocko-liittimen avulla 4 Korjausliite Räjähdyssuojatut kolmivaihemoottorit DR/DV/DT, asynkroniset servomoottorit CT/CV

1 Sähköinen liitäntä ilman toista kiinnitysmutteria Seuraavat korjaukset täydentävät käyttöohjeen tässä esitettyä kappaletta: Kategorian 3G mukaisten moottoreiden ja jarrumoottoreiden liitäntä (sivu

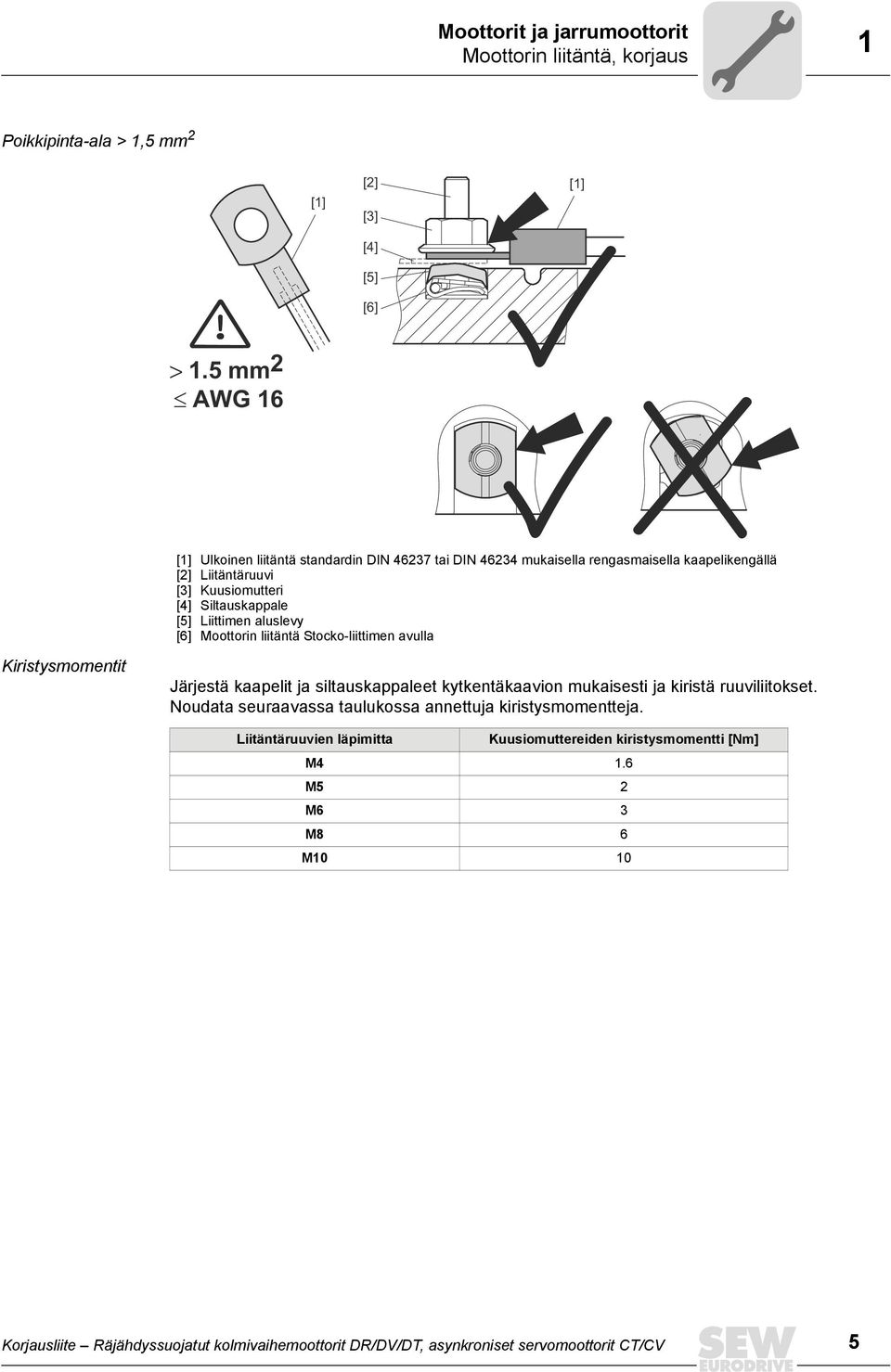

5 Moottorit ja jarrumoottorit Moottorin liitäntä, korjaus 1 Poikkipinta-ala > 1,5 mm 2 [1] [2] [1] [3] [4] [5] [6] > 1.5 mm 2 AWG 16 [1] Ulkoinen liitäntä standardin DIN tai DIN mukaisella rengasmaisella kaapelikengällä [2] Liitäntäruuvi [3] Kuusiomutteri [4] Siltauskappale [5] Liittimen aluslevy [6] Moottorin liitäntä Stocko-liittimen avulla Kiristysmomentit Järjestä kaapelit ja siltauskappaleet kytkentäkaavion mukaisesti ja kiristä ruuviliitokset. Noudata seuraavassa taulukossa annettuja kiristysmomentteja. Liitäntäruuvien läpimitta Kuusiomuttereiden kiristysmomentti [Nm] M4 1.6 M5 2 M6 3 M8 6 M10 10 Korjausliite Räjähdyssuojatut kolmivaihemoottorit DR/DV/DT, asynkroniset servomoottorit CT/CV 5

Liittimen aluslevy [6] Moottorin liitäntä Stocko-liittimen avulla Kiristysmomentit Järjestä kaapelit ja siltauskappaleet kytkentäkaavion mukaisesti ja kiristä ruuviliitokset.
