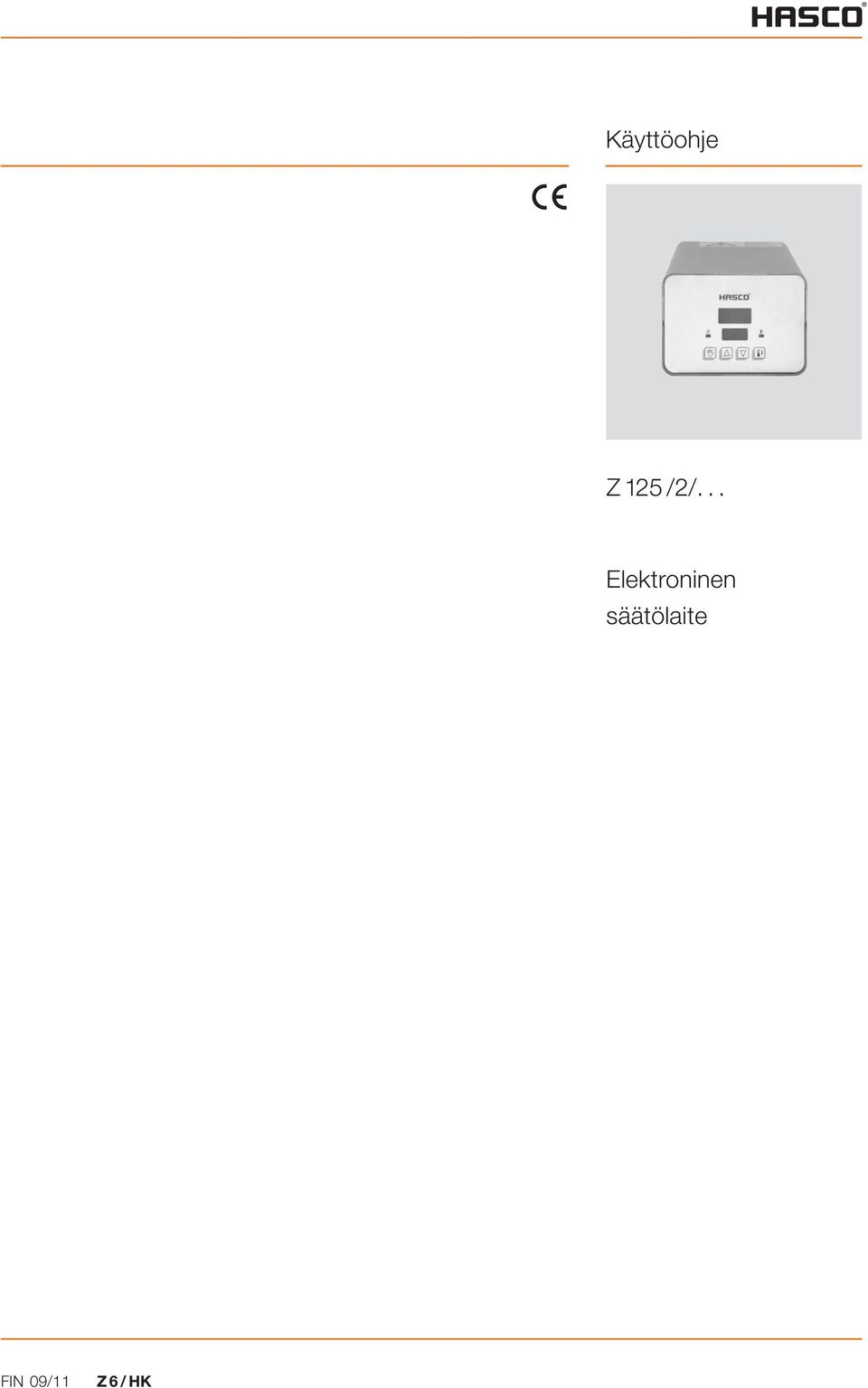

1 Käyttöohje Z 125 /2/... Elektroninen säätölaite FIN 09/11 Z 6 / HK

2 Sisällysluettelo 1. Johdanto 3 2. Erityispiirteet 3 3. Tekniset tiedot 3 4. Sähköliitäntä Z 125 /2/... : n liitäntäkaavio 3 5. Käyttöönotto Painikkeiden ja näyttöjen toiminto 4 6. Näyttöjen toimintakuvaus painikkeineen Lämpötilan laskeminen Säädinkäyttö Lämpöanturivirhe Lämpötilapoikkeama Asetusarvon asettaminen Käynnistyskytkentä 5 7. Turvaohjeet 6 2

3 1. Johdanto HASCO-säätölaite Z 125 /2/... on tarkoitettu vakiolämpöelementtien säätöön kuten esim. kuumennuspatruunat, työkalujen nauhakuumentimet kestomuovityöstöön ja laitteisiin. Säätö tapahtuu kahdella nuolipainikkeella. 2. Erityispiirteet Nykyarvon ja asetusarvon esitys näytöllä Asetusarvon asetus etuosan painikkeilla Pysyväksi ohjelmoitu käynnistyskytkentä Lämpötilan laskeminen 50 %:iin Hälytys lämpöanturin ollessa rikki tai sen polaarisuuden ollessa väärä Ylilämpötilahälytys Säädinkäyttö Säätölaite Z 125 /2/... vastaa olennaisilta turvavaatimuksiltaan EU-direktiivejä. 3. Tekniset tiedot Z 125 /2/... Mitat (L x K x S) 140 x 105 x 235 Liitäntäjännite 230 V ~ ; 50 Hz Lähtöteho 10 A / 2300 W Anturiliitäntä Fe-CuNi tyyppi J (DIN IEC 584-1) Säätöalue C Ympäristön lämpötila C Tehosulake FF 10 Kotelointiluokka IP 21 (EN 60529) 4. Sähköliitäntä Voima-/signaalikaapelilla Z 1225 /... tehdään virta- ja lämpöanturiliitännät työkalun ja säätölaitteen Z 125 /2/... välille. Verkkoliitäntä tehdään virtapistokkeella. 4.1 Z 125 /2/... : n liitäntäkaavio 230 V Puristinten järjestys standardin DIN mukaan TC 3

4 5. Käyttöönotto Työkalu liitetään säätölaitteeseen kaapeloinnin huolellisen tarkastuksen jälkeen. Käynnistä säätölaite pääkytkimestä. Aseta pitolämpötila molemmasta nuolipainikkeesta. Säädin lämmittää nyt tasaisesti, kosteat lämpöelementit kuivuvat. Tällöin lämpötilapoikkeaman hälytysnäyttö vilkkuu. Asetettuun pitolämpötilaan päästyä voi tuotantoprosessi jatkua. Jos käyttöönoton yhteydessä tulee häiriöitä, hälytysnäyttö vilkkuu (katso sivu 5). 5.1 Painikkeiden ja näyttöjen toiminto Nykyarvon Istwertanzeige näyttö Asetusarvon Sollwertanzeige näyttö Hälytysnäyttö Alarmanzeige Lämpöanturi Thermofühler Hälytysnäyttö Alarmanzeige Lämpötilapoikkeama Temperaturabweichung Käyttöpainikkeet Bedientasten 4

5 6. Näyttöjen ja painikkeiden toimintokuvaus Nykyarvon näyttö Asetusarvon näyttö Lämpötilan nykyarvo C. Lämpötilan asetusarvo C. Säädinkäyttö Hnd (katso säädinkäytön vaihtonäppäin). Laskeminen tdn (katso lämpötilan laskun vaihtonäppäin). 6.1 Lämpötilan laskun vaihtonäppäin Tällä näppäimellä aktivoidaan lämpötilan lasku. 50 %:n lasku asetuslämpötilasta on ohjelmoitu pysyväksi eikä sitä voi muuttaa. Tässä käyttötilassa asetusarvon näyttö vaihtuu pysyvästi tdn :n ja asetuslämpötilan välille. 6.2 Säädinkäytön vaihtonäppäin Tällä näppäimellä aktivoidaan säädinkäyttö. Asetusmäärä asetetaan manuaalisesti molemmista nuolipainikkeista %. Tässä käyttötilassa asetusarvon näyttö vaihtuu pysyvästi Hnd :n ja asetusarvon välille. mikä ilmoitetaan %:ssa. 6.3 Lämpöanturin hälytysnäyttö Palaa jatkuvasti anturin rikkoutuessa, nykyarvon näyttöön ilmestyy Polaarisuusvirheen sattuessa näyttö vilkkuu muutamia minuutteja säätimen käynnistyttyä, nykyarvon näyttöön ilmestyy niin ikään Lämpötilapoikkeaman hälytysnäyttö Vilkkuu käynnistyskytkennän lämmitysvaiheen aikana. Palaa jatkuvasti asetettujen rajalämpötilojen (± 10 C) alittuessa tai ylittyessä. 6.5 Asetusarvon syöttö Pitolämpötilaa nostetaan tai lasketaan käyttämällä nuolipainikkeita (maksimiarvo 500 C). 6.6 Käynnistyskytkentä Säätimen käynnistyttyä lämpötila nousee päätelämpötilaan ramppi 1 (re = 120 C) saakka. Kun on saavutettu päätelämpötila ramppi 1, pitoaika aktivoidaan (rt = 2 min). Mahdollinen jäämäkosteus lämpöelementissä voi siten haihtua. Pitoajan päätyttyä alkaa ramppi 2 (r2). Sen jälkeen lämpötila nousee asetusarvoon saakka. Lämpötilan asetusarvo 5

6 7. Turvaohjeet Säätölaitteen ja työkalun väliseen sähköliitäntään (virta- ja lämpöanturiliitännät) on käytettävä voima-/signaalikaapelia Z 1225 /... ja liitäntärasiaa ZZ 1227/... Tällöin varmistetaan optimaalinen säätötarkkuus. Säätölaitteet on sovitettu HASCO:n normaaliohjelmaan. Jos käytetään vierasta valmistetta olevia rakenneosia, ei voida taata, että laitteisto toimii moitteettomasti. Vain koulutetut sähköalan ammattilaiset saavat suorittaa liitäntä-, käyttöönotto- ja huoltotöitä. Oikeudet muutoksiin pidätetään by HASCO Postfach 1720, D Lüdenscheid i / No Säätölaitetöiden ja laitteistoon liitettyihin kaapeleihin, laitteisiin, koneisiin ja työkaluihin tehtävien töiden yhteydessä kaikki osat on irrotettava verkosta. Tällöin laitteisto on varmistettava uudelleenkäynnistymisen estämiseksi. Voima-/signaalikaapelit Z 1225 /... on säännöllisesti tarkistettava mekaanisten vikojen varalta ja ne on tarvittaessa vaihdettava. Laitteet on asennettava vapaaksi, jotta käytettävissä on riittävä tuuletus ja jäähdytys. Säätölaitteet on suojattava kosteudelta ja märkyydeltä. Laitteet on asennettava teknisesti harkiten. Vedä sulaketta vaihtaessasi verkkopistoke irti. HASCO Postfach 1720 D Lüdenscheid Tel. ( ) Fax ( ) info@hasco.com
