1 8 172 TX-I/O Digitaaliset tulomoduulit TXM1.8D TXM1.16D Kaksi täysin yhteensopivaa versiota: TXM1.8D: 8 digitaalituloa, tulokohtainen indikointi 3-värisellä LEDillä (vihreä, keltainen tai punainen) TXM1.16D: Kuten TXM1.8D, mutta 16 tuloa, tulokohtainen indikointi vihreällä LEDillä 8 tai 16 digitaalituloa, konfiguroitavissa yksitellen tilaviestejä, tilapulsseja (muistitoiminnolla) ja laskentapulsseja (maks. 10 Hz) varten Potentiaalivapaiden koskettimien ja elektronisten kytkinten tilojen kyselyyn Kompakti DIN-rakenne, pieni tilantarve Laite on jaettu liitinpohjaan ja elektroniikkaosaan käsittelyn helpottamiseksi Automaattisesti muodostuva väylä tekee asennuksen erittäin helpoksi Erotusliitintoiminto nopeaa käyttöönottoa varten Elektroniikkaosa vaihdettavissa sekunneissa ilman uudelleenjohdotuksia, muiden I/O-moduulien pysyessä täysin toimintakuntoisina Kaikki liittimet ovat suoraan moduuleissa, mikä mahdollista kenttälaitteiden liittämisen suoraan ilman ylimääräisiä riviliittimiä Helpot ja selkeät käyttö- ja näyttötoiminnot I/O-tila-LED kullekin I/O-pisteelle, toimisuunta I/O-toiminnon mukaan LEDit häiriöiden nopeaa diagnosointia varten Kaksipuoliset etiketit kaikkien I/O-pisteiden nimeämistä varten CM2N8172fi_ Building Technologies

2 Toiminnot Moduulit tukevat seuraavia I/O-toimintoja: Toiminto Viestityyppi Kuvaus Tilan indikointi D20 Potentiaalivapaa, avautuva/sulkeutuva, kysely (pitokosketin) D20R Tilapulssit D20S Potentiaalivapaa, sulkeutuva, kysely (pulssi) Laskentapulssit C Potentiaalivapaa, sulkeutuva, kysely (pulssi, maks.10 Hz) (TXM1.16D: vain I/O-pisteet 1 8) Näiden toimintojen tarkka kuvaus löytyy dokumentista "TX-I/O toiminnot ja käyttö", CA Tyyppikatsaus ASN Digitaalinen tulomoduuli TXM1.8D Digitaalinen tulomoduuli TXM1.16D Toimitukset Liitinpohja ja elektroniikkaosa toimitetaan valmiiksi yhteen liitettyinä samassa pakkauksessa. Lisävarusteet Saatavana on mm. osoitetikkuja, etikettilomakkeita ja vara-etikettipidikkeitä. Katso esite CM2N8170. Rakenne ja toiminta Katso kaikille TX-I/O -moduuleille yhteisten teknisten ominaisuuksien kuvaukset TX-I/O suunnittelu- ja asennuskäsikirjasta CM /8

3 Näyttö- ja käyttöelementit Liittimet (ruuvimeisseli 1), joissa testausaukko (pinneille 1,8 2 mm) ja liitinnumero (9) (10) (11) (12) (13) (14) (15) (16) Viestin tunnus 12 Osoitetikku ja moduulin tila-led (2) (4) (6) (8) (10) (12) (14) (16) I/O-pisteiden numerot (I/O-pisteet 1 8: vain TXM1.8D) (1) (2) (3) (4) (5) (6) (7) (8) 8172z I/O-tilojen LEDit (TXM1.8D: aseteltavissa - vihreä/keltainen/punainen, TXM1.16 D: vihreä) I/O-tilojen LEDit I/O-tilojen LEDit näyttävät tulojen ja lähtöjen tilan (oheislaitteet) Tyypin TXM1.16D LEDit ovat vihreitä Tyypin TXM1.8D LEDit ovat kolmivärisiä. Mikäli I/O-toiminto tukee sitä, tilan normaali = vihreä lisäksi voidaan näyttää myös toiminnot hälytys = punainen ja huolto = keltainen. LEDit auttavat myös diagnoosien teossa Moduulin tila-led Moduulin tila-led valaisee läpinäkyvän osoitetikun (Vihreä) LED indikoi moduulin kokonaistilan (I/O-pisteiden sijasta) Sitä käytetään myös diagnoosien teossa Osoitetikku Moduuli toimii vain silloin, kun siihen on asennettu osoitetikku Moduuliosoite on koodattu mekaanisesti osoitetikkuun Jos elektroniikkaosa vaihdetaan, osoitetikkua täytyy taivuttaa ulospäin. Se pysyy kiinnitettynä liitinpohjaan. 3/8

4 Moduulietiketti Elektroniikkaosassa on irrotettava, läpinäkyvä kansi (etikettipidike), johon voidaan kiinnittää moduulietiketti z11 Hävittäminen Laite sisältää sähkö- ja elektroniikkakomponentteja, eikä sitä saa hävittää talousjätteen mukana. Voimassa olevia paikallisia määräyksiä on ehdottomasti noudatettava. Suunnittelu, asennus, johdotus ja käyttöönotto Katso seuraavat dokumentit: Dokumentti TX-I/O toiminnot ja käyttö TX-I/O suunnittelu- ja asennuskäsikirja TX-I/O suunnitteludokumentti Numero CM CM CM ff Asennus Sallitut asennusasennot TX-I/O -laitteet voidaan asentaa haluttuun asentoon. Riittävällä tuuletuksella on kuitenkin huolehdittava siitä, ettei ympäristön lämpötila nouse yli sallitun raja-arvon (maks. +50 C). 4/8

5 Tekniset tiedot Jännitteensyöttö (sivulla oleva väyläliitin) Käyttöjännite 22,5 26 VDC Maadoittamaton suojajännitepiiri SELV tai maadoitettu suojajännitepiiri PELV HD384:n mukaan Maks. tehontarve TXM1.8D 1,1 W TXM1.16D 1,4 W (syötön mitoitus; ks. CM110562) Suojaukset Moduulien kaikki liittimet Oikosulkua ja väärää johdotusta 24 VAC/VDC vastaan Sivulla oleva väyläliitin Ei suojausta! Kenttälaitteet Eristysvastus Liitettyjen kenttälaitteiden eristysvastuksen verkkojännitettä vastaan täytyy olla HD384- standardin maadoittamatonta suojajännitepiiriä (SELV) tai maadoitettua suojajännitepiiriä (SELV) koskevien vaatimusten mukainen. Mittausjohtimet Johdinten materiaali Suojaamaton Cu-johdin tai säie Johdinten poikkipinta-ala Ks. käsikirja CM Sallitut johdinten pituudet maks. 300 m Digitaalitulot / laskuritulot *) Digitaalituloja ei ole erotettu galvaanisesti järjestelmäelektroniikasta. Mekaanisten koskettimien täytyy olla potentiaalivapaita. Elektronisten kytkinten täytyy olla SELV/PELV-yhteensopivia. Kosketinkyselyn jännite Kosketinkyselyn virta Ylimenovastus suljetuille koskettimille Eristysvastus avoimille koskettimille 21,5 25 VDC 1,6 ma (alkuvirta10 ma) maks. 200 Ω min. 50 kω Liittimet Min. sulkemis-/ avausaika [ms], sis. värähtelyn Josta maks. värähtelyaika [ms] Maks. laskentataajuus (symmetrinen) Pitokosketin Pulssikosketin Laskuri *) Hz Laskentatoiminto TXM1.16D:ssä: vain I/O-pisteet 1 8 Rakenne Johdin Holkittomat johdinsäikeet Holkitetut johdinsäikeet (DIN 46228/1) Ruuvimeisseli Irrotettavat liittimet 1 x 0,5 mm 2 4 mm 2 tai 2 x 0,6 mm 1,5 mm 2 1 x 0,5 mm 2 2,5 mm 2 tai 2 x 0,6 mm 1,5 mm 2 1 x 0,25 mm 2 2,5 mm 2 tai 2 x 0,6 mm 1,5 mm 2 Urakantaruuvit Ruuvimeisseli kokoa 1, pään leveys 4,5 mm 0,6 Nm Maks. kiristysmomentti Testausliittimet Pinnin läpimitta 1 x 1,8 2,0 mm 5/8

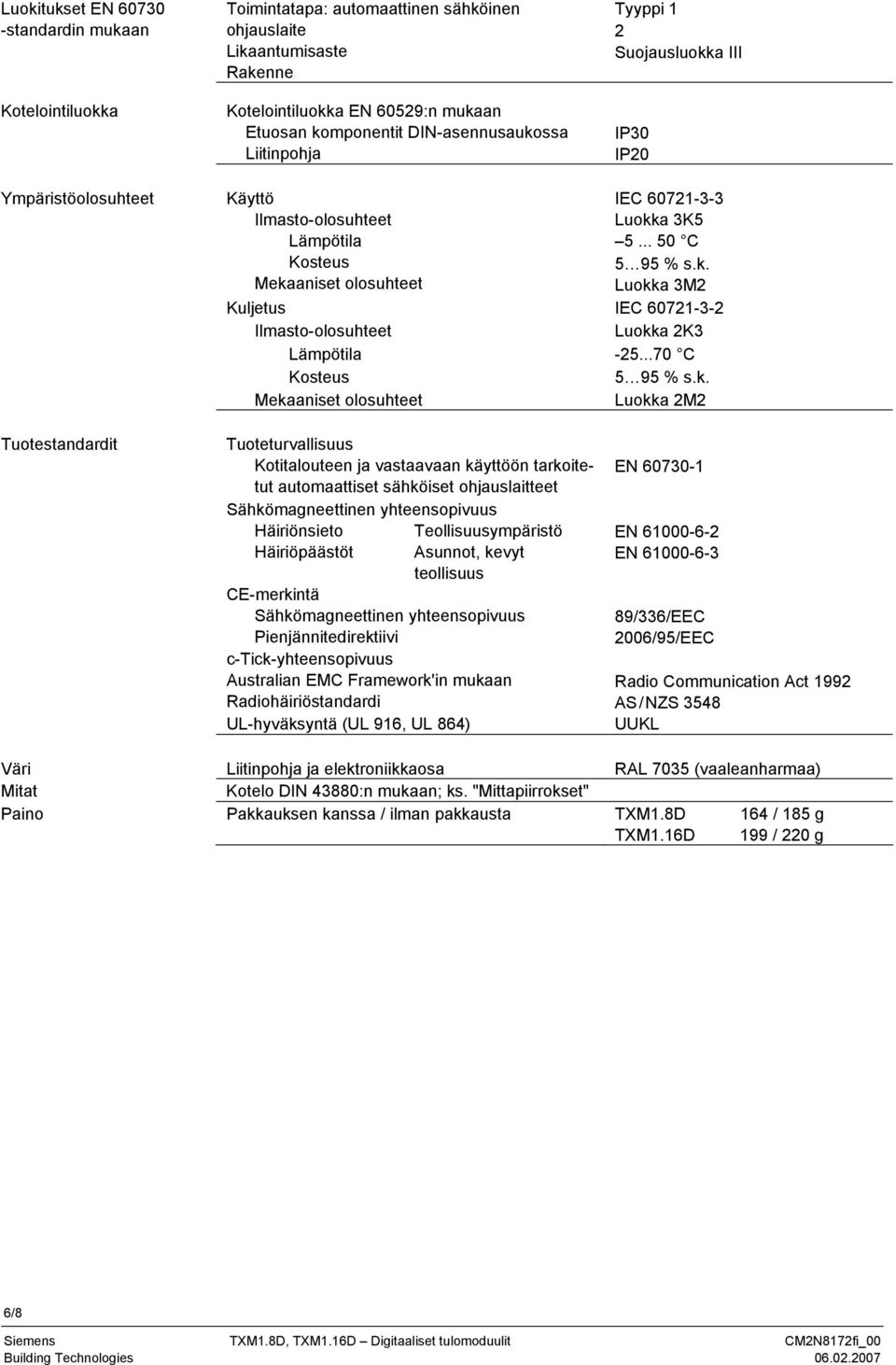

6 Luokitukset EN standardin mukaan Kotelointiluokka Ympäristöolosuhteet Tuotestandardit Toimintatapa: automaattinen sähköinen ohjauslaite Likaantumisaste Rakenne Kotelointiluokka EN 60529:n mukaan Etuosan komponentit DIN-asennusaukossa Liitinpohja Käyttö Ilmasto-olosuhteet Lämpötila Kosteus Mekaaniset olosuhteet Kuljetus Ilmasto-olosuhteet Lämpötila Kosteus Mekaaniset olosuhteet Tuoteturvallisuus Kotitalouteen ja vastaavaan käyttöön tarkoitetut automaattiset sähköiset ohjauslaitteet Sähkömagneettinen yhteensopivuus Häiriönsieto Teollisuusympäristö Häiriöpäästöt Asunnot, kevyt teollisuus CE-merkintä Sähkömagneettinen yhteensopivuus Pienjännitedirektiivi c-tick-yhteensopivuus Australian EMC Framework'in mukaan Radiohäiriöstandardi UL-hyväksyntä (UL 916, UL 864) Tyyppi 1 2 Suojausluokka III IP30 IP20 IEC Luokka 3K C 5 95 % s.k. Luokka 3M2 IEC Luokka 2K C 5 95 % s.k. Luokka 2M2 EN EN EN /336/EEC 2006/95/EEC Radio Communication Act 1992 AS/NZS 3548 UUKL Väri Liitinpohja ja elektroniikkaosa RAL 7035 (vaaleanharmaa) Mitat Kotelo DIN 43880:n mukaan; ks. "Mittapiirrokset" Paino Pakkauksen kanssa / ilman pakkausta TXM1.8D 164 / 185 g TXM1.16D 199 / 220 g 6/8

7 Liitäntäkaapeli (esimerkki) U U Digitaalinen tulomoduuli (1) (2) (3) (4) (5) K1 K2 K3 K4 S5 8172z13 K1 K2 K3 K4 S5 Tilakosketin (sulkeutuva) Tilakosketin (avautuva) Pulssikosketin (sulkeutuva) Pulssikosketin (avautuva) Elektroninen kytkin Liittimet TXM1.8D, TXM1.16D Vain TXM1.16D I/O-piste (1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11) (12) (13) (14) (15) (16) Järjestelmänolla ( ) 1) Tulo (+) ) Liittimet 1, 3, 5 jne. ovat järjestelmänollia Ne on kytketty toisiinsa elektroniikkaosassa, mutta ei kuitenkaan liitinpohjassa. Tämä tarkoittaa, että kytkentää ei ole, kun elektroniikkaosa irrotetaan. Digitaalitulon järjestelmänolla voidaan liittää moduulin mihin tahansa järjestelmänollaliittimeen. Samaten on sallittua vetää yhdessä useamman digitaalitulon järjestelmänollajohtimet johdinten säästämiseksi. Kyseisten tulojen täytyy kuitenkin olla samassa moduulissa. 7/8

8 Mittapiirrokset Mitat mm M01 8/ Siemens Osakeyhtiö Oikeus muutoksiin pidätetään
