1 Käyttöohje N:o 4-4 FIN Pyöröpaalain Round Pack 50/Round Pack 50 MultiCut Round Pack 550/Round Pack 550 MultiCut (valmistusnumerosta lähtien) RBR09A

2 EY-vaatimustenmukaisuusilmoitus EU-direktiivin 89/9/EEC mukaan Me Maschinenfabrik Bernard Krone GmbH Heinrich-Krone-Str. 0, D Spelle ilmoitamme ainoana vastuullisena, että seuraavat tuotteet Krone-pyöröpaalainmallit - Round Pack 50/Round Pack 50 MultiCut, - Round Pack 550/Round Pack 550 MultiCut joita tämä vaatimuksenmukaisuusilmoitus koskee, vastaavat EU-direktiivin 89/9/EEG;, sekä muutosdirektiivin, päivätty.7.9, mukaisia turvallisuus- ja terveysvaatimuksia. Spelle, (Siegfried Wickert, Business Director) (ppa. Dr. Josef Horstmann, Engineering Director) (Ralf Pöppelmeyer, Director of Quality Control) Arvoisa asiakkaamme, Tässä on hankkimanne KRONE-koneen käyttöohje. Käyttöohje sisältää tärkeitä ohjeita koneen oikeasta ja turvallisesta käytöstä. Voit tilata uuden kirjan maahantuojalta, jos satut kadottamaan käyttöohjekirjan tai se likaantuu käyttökelvottomaksi. Ilmoita tilausta tehdessäsi koneesi valmistuskilven numerotiedot.

3 Sisällysluettelo Sisältö Yleistä... I -. Käyttötarkoitus... I -. Tekniset tiedot... I - Turvallisuus... II -. Käyttöohjeen ohjeiden merkintä... II -. Turvallisuusohjeet ja tapaturmantorjuntaohjeet... II -. Esittely... II -5 Ennen työskentelyä ja sen jälkeen... III -. Koneen käytöönotto... III -. Kiinnittäminen traktoriin... III -. Kuljetusajo... III -5.4 Paalaimen irrottaminen traktorista... III -6 4 Työskentely...IV - 4. Säädöt ennen työskentelyn aloittamista... IV - 4. Ajonopeus ja nivelakselin kierrosluku... IV - 4. Paalikammion täyttäminen... IV Paalin sitominen ja paalikammion tyhjennys... IV Olkien paalaus... IV Rotor reversing device... IV -4 5 Perussäätö ja käyttö... V - 5. Noukin... V - 5. Tuulipelti... V - 5. Leikkuumekanismi (MultiCut-mallit)... V Paalinkireyden säätö... V Paalin pudotusluiskan asennus ja irrottaminen... V Lankasidonta / Lanka- ja Verkkosidonta... V Verkkosidonta... V Paalilaskuri... V Automaattinen keskusvoitelu... V - 6 Sähköinen sidonnan käynnistin... VI - 6. Yleistä... VI - 6. Käyttökuntoonlaitto... VI - 6. Käyttö... VI - 7 Sähköinen kaukosäätölaite... VII - 7. Yleistä... VII - 7. Käyttökuntoonlaitto... VII - 7. Käyttö... VII Häiriöt... VII -4

4 Sisältö 7.5 Antureiden testaaminen... VII -4 8 Elektroninen kaukosäädin... VIII - 8. Yleistä... VIII - 8. Kiinnitys... VIII - 8. Hallintapaneeli... VIII Käyttövalmius... VIII Perussäätö... VIII Käyttö... VIII Paalilaskuri... VIII STOP-näppäin... VIII Virheilmoitukset... VIII Hälytysilmoitukset... VIII - 8. Anturitesti... VIII - 8. Elektronisen kaukosäätölaitteen näyttökielen valinta... VIII -4 9 Huolto... IX - 9. Säädöt... IX - 9. Antureiden säätö... IX Huoltotyöt... IX Käyttöketjut... IX Hydrauliikka... IX Vetoaisan vetosilmukka (saksalainen malli)... IX Vastaterien teroitus... IX Paineilmajarrulaitteiston huolto ja hoito (erikoisvaruste)... IX Voitelu... IX -8 0 Talvivarastointi... X - 0. Yleistä... X - Uuden käyttökauden alkaessa... XI -. Yleistä... XI -. Nivelakselin liukukytkin... XI - Häiriöt Syyt ja niiden poisto... XII -. Yleiset häiriöt, niiden syyt ja poisto... XII -. Keskusvoitelulaitteen häiriöt... XII -4. Kaukosäätölaitteen virheilmoitukset... XII -4 A Käyttöönotto... A - A. Ensimmäisen käyttöönoton valmistelu... A - A. Vetoaisan korkeuden säätö... A -4 A. Nivelakselin asennus... A -6 A.4 Letkupidikkeen asennus... A -8 A.5 Valot...A-9 A Sähkökytkentäkaavio... A -0

5 Yleistä Käyttöohje sisältää perusohjeita, jotka on huomioitava koneen asennusta, käyttöä ja huoltoa suoritettaessa. Sen vuoksi käyttäjien on ehdottomasti ennen koneen käyttöä luettava tämä käyttöohje ja sitä on säilytettävä paikassa, jossa se on aina käsillä...4merkintä Yleistä Konetiedot on ilmoitettu tyyppikilvellä (). Tyyppikilpi sijaitsee koneen oikealla puolella käännettävän sivusuojan alla. Turvallisuutta käsittelevän käyttöohjeen osan yleisten turvallisuusohjeiden lisäksi on huomioitava muissa kappaleissa mainitut turvallisuusohjeet.. Käyttötarkoitus Round Pack 50, Round Pack 50 MultiCut, Round Pack 550 ja Round Pack 550 MultiCut -pyöröpaalaimet ovat noukkimella ja paalikammiolla varustettuja pyöröpaalaimia. Ne tiivistävät paalattavan materiaalin kuten tuorerehun, heinän ja oljet. Round Pack 50:n paalikammiossa voidaan puristaa n.,5 m läpimittaiset pyöröpaalit ja Round Pack 550:llä,55 m läpimittaiset pyöröpaalit. Pyöröpaalien leveys on,0 m. Nämä paalainmallit on varustettu langan kaksoissidontalaitteella ja/tai verkkosidontalaitteella. Maschinenfabrik Bernard Krone GmbH Heinrich-Krone-Str. 0 D Spelle. Tekniset tiedot Made in Germany.. Yleistä Tämä käyttöohje on voimassa seuraaville pyöröpaalainmalleille valmistusnumerosta lähtien: - Round Pack 50 - Round Pack 50 MultiCut - Round Pack Round Pack 550 MultiCut.. Valmistajan osoite Maschinenfabrik Bernard Krone GmbH Heinrich-Krone-Straße 0 D Spelle, Saksa Puhelin: int /95-0 Telefax: i nt / Info.ldm@krone.de.. Todistus Koneelle on annettu EU-konedirektiivin 89/9/EEC ja. muutosdirektiivin (.7.9) mukainen CE todistus. Katso kansilehden sisäkansi. Tyyppi Koneen valmistusnumero Valmistusvuosi Agrimarketin varaosapalvelun puhelinnumero Merkitse uuden koneesi tiedot ylläoleville riveille. Siten se on aina saatavillasi. Konekilpi on virallinen, eikä sitä saa irroittaa, muuttaa tai peittää!..5 Kysely- ja tilaustiedot Ilmoita konetta koskevissa kyselyissä ja varaosia tilattaessa koneen tyyppikilpeen merkityt tiedot. Se estää erehdykset ja nopeuttaa palvelua Alkuperäisvaraosat ja valmistajan hyväksymät lisävarusteet takaavat turvallisen käytön. Muunlaisten osien käyttö voi vahinkotapauksessa aiheuttaa takuun raukeamisen. I -

6 Yleistä..6 Määräysten mukainen käyttö Pyöröpaalaimet Round Pack 50 / MultiCut ja Round Pack 550 / MultiCut on tarkoitettu ainoastaan maatalouskäyttöön (määräystenmukainen käyttö). Kaikenlainen muu käyttö ei ole määräysten mukaista. Valmistaja ei vastaa määräysten vastaisen käytön aiheuttamista vahingoista, vastuussa tällaisesta käytöstä on vain käyttäjä. Määräysten mukaiseen käyttöön sisältyy myöskin valmistajan ilmoittamien käyttö-, huolto- ja kunnossapitoohjeiden noudattaminen. Paalattava materiaali: Krone-pyöröpaalain soveltuu maatalouden korsituotteiden, kuten tuorerehun, heinän ja oljen paalaukseen. Muiden tuotteiden paalaaminen on sallittua vain valmistajan luvalla. Perusedellytyksenä on, että paalaimen noukin poimii paalattavan materiaalin karholta syöttäen sen koneeseen...7 Yleiset tekniset tiedot Kuljetusajo on luvallista vain paalikammion ollessa tyhjä. Suurin sallittu nopeus: 40 km/h (0 km/h) Jarrutonta konetta vedettäessä on traktorin painon oltava vähintään paalaimen omapainoa vastaava. Mikäli koneen käyttöön tarvitaan erityislupa (esim. ajokortti), on ko. asiassa noudatettava paikallisia asetuksia ja määräyksiä! Pellolla työssä paalainta käytettäessä suurin sallittu paalaimen josta vetoaisalla max. 600 kg. Sähköinen kaukosäätölaite on kytkettävä tiellä ajettaessa pois päältä! Varmistaudu ennen peräportin avaamista, että paalain on kunnolla kytkettynä traktorin vetolaitteeseen. Täten varmistat, että paalain ei kippaa taakse. I -

7 Yleistä..8 Tekniset tiedot, Round Pack 50 / Round Pack 50 MultiCut Tyyppi Round Pack 50 Round Pack 50 MultiCut (ilman vastateriä) (vastaterillä varustettu) Akselisto yksittäisakseli teli yksittäisakseli teli Noukin (leveys) Leveys n..5/ renkailla 5.0/ / / Sallitut painot kts. tyyppikilven tiedot Raideleveys mm Rengastus.5/80-5./8 PR 5.0/55-7/0 PR 9.0/45-7/0 PR 500/50-7/0 PR 500/50-7/0 PR Pituus mm n. 400 Korkeus mm n / Noukintaleveys (DIN) 950 Paalin halkaisija mm n. 50 Paalin leveys mm. 00 Tehon tarve n. 6 kw (50 hv) Käyttökierrosluku (nivelakseli) 540 r/min Suurin sallittu paine hydrauliikassa 00 bar Sähköliitännät Valot V - 7-napainen pistoke (DIN) Kaukosäädin V - -napainen pistoke (DIN) Sidontalanka Varastointi ulkona muovilanka m / kg Varastointi sisällä sisallanka m / kg Verkko Leveys 50 ± 5mm Holkin pituus mm Holkin läpimitta ø mm Rullan halkaisija max. 0 mm (000 m rulla) Nivelakselin ylikuormitussuojan kireys 540 r/min Kitkakytkin 00 Nm Nokkakytkin 00 Nm 500 Nm I -

8 Yleistä..9 Tekniset tiedot, Round Pack 550 / Round Pack 550 MultiCut Tyyppi Round Pack 550 Round Pack 550 MultiCut (ilman vastateriä) (vastaterillä varustettu) Akselisto yksittäisakseli teli yksittäisakseli teli Noukin (leveys) Leveys n..5/ renkailla 5.0/ / / Sallitut painot kts. tyyppikilven tiedot Raideleveys mm Renkaat.5/80-5./8 PR 5.0/55-7/0 PR 9.0/45-7/0 PR 500/50-7/0 PR 500/50-7/0 PR Pituus mm n. 460 Korkeus mm n / Noukintaleveys mm (DIN) 950 Paalin halkaisija mm n. 550 Paaöin leveys mm n. 00 Tehontarve n. 40 kw (55 hv) Käyttökierrosluku (nivelakseli) 540 r/min Suurin sallittu paine hydrauliikassa 00 bar Sähköjärjestelmä Valot V - 7 -napainen liitin (DIN) Kaukosäädin V - -napainen liitin (DIN) Sidontalanka Varastointi ulkona muovilanka m / kg Varastointi sisällä sisallanka m / kg Verkko Leveys 50 ± 5mm Holkin pituus mm Holkin läpimitta ø mm Rullan halkaisija max. 0 mm (000 m rulla) Nivelakselin ylikuormitussuojan kireys 540 r.p.m. Kitkakytkin 00 Nm Nokkakytkin 00 Nm 500 Nm I - 4

9 Turvallisuus. Käyttöohjeen ohjeiden merkintä Tässä käyttöohjeessa on merkitty allaolevalla HUOMIO- MERKILLÄ on sellaiset kohdat, joihin käyttäjän tulee kiinnittää erityistä huomiota. DIN W9 huomiomerkki Yleiset toiminto-ohjeet on merkitty osoittavan sormen merkillä (alla): Turvallisuus. Turvallisuusohjeet ja tapaturmantorjuntaohjeet..ammattitaitoinen henkilökunta ja henkilökunnan koulutus Pyöröpaalainta saavat käyttää, huoltaa ja kunnossapitää/korjata vain henkilöt, joilla on riittävä asiantuntemus, ja jotka ovat tietoisia töihin liittyvistä vaaroista. Omistajan on tarkkaan määriteltävä vastuualueet, vastuut, ja hän myös vastaa henkilökunnan valvonnasta. Jos henkilökunnalla ei ole riittävää asiantuntemusta, on järjestettävä koulutus ja henkilökuntaa on opastettava töissä. Omistajan on lisäksi varmistuttava siitä, että koneenkäyttäjä on tutustunut käyttöohjeisiin ja myöskin ymmärtänyt niiden merkityksen. Korjaukset, joita ei ole selostettu käyttöohjeessa, on aina annettava valtuutetun asiantuntevan korjaamon tehtäväksi... Turvallisuusohjeiden laiminlyönnistä aiheutuvat vaarat Koneeseen kiinnitettyjä ohjetarroja on ehdottomasti noudatettava, ja ne on pidettävä luettavassa kunnossa. Turvallisuusohjeiden laiminlyöminen voi aiheuttaa vaaratilanteita käyttäjälle, ympäristölle ja koneelle. Turvallisuusohjeiden laiminlyöminen voi johtaa takuun ja mahdollisten korvausvaatimusten raukeamiseen. Ohjeiden laiminlyönti saatta johtaa esim. seuraaviin tilanteisiin työturvallisuusohjeiden laiminlyönti saattaa johtaa henkilövahinkoihin koneen toiminta saattaa häiriintyä tai se voi rikkoutua korjaus- tai huoltotilanteessa työntekijä saattaa joutuaa vaaralle alttiiksi työntekijä saattaa altistua kemiallisten aineiden aiheuttamille vaaroille ympäristö saattaa saastua esim. vuotavan öljyn vuoksi.. Turvallinen työskentely Ota huomioon ja noudata tässä käyttöohjeessa mainitut turvallisuusohjeet, voimassa olevat määräykset ja mahdolliset työpaikan sisäiset työ-, käyttö- ja turvallisuusmääräykset. Alan ammattiyhdistysten työsuojelu- ja tapaturmantorjuntamääräykset ovat sitovia. Koneen valmistajan turvallisuusmääräykset on otettava huomioon. II -

10 Turvallisuus Noudata paalainta käyuttäessäsi paikallisia työturvallisuus- ja liikennesääntöjä...4yleiset turvallisuusohjeet. Annettujen ohjeiden lisäksi kaikkia asiaan kuuluvia turvallisuusohjeita tulee noudattaa.. Koneessa olevat varoitus- ja ohjekilvet antavat tärkeää tietoa koneen turvallisesta käyttämisestä. Niiden noudattaminen on tärkeää oman turvallisuutesi vuoksi!. Ota huomioon ja noudata kaikkia Tieliikennelain ja - asetusten määräyksiä ajaessasi yleisellä tiellä. 4. Tutustu tarkoin koneen toimintaan ja säätöihin ennen kuin aloitat työskentelyn. Työn aikana tämä on liian myöhäistä! 5. Koneen käyttäjän tulee käyttää vain hyvin istuvia vaatteita. Roikkuvat liepeet saattavat tarttua johonkin liikkuvaan osaan kiinni. 6. Pidä kone aina puhtaana. Näin vähennät tulipalon vaaraa. 7. Ennen traktorin käynnistämistä varmista ettei ketään, erityisesti lapsia, ole koneen lähettyvillä. Hyvä näkyvyys on välttämätön! 8. Kukaan ei saa oleskella koneen päällä sitä tiellä kuljetettaessa tai sillä työskenneltäessä. 9. Kytke kone traktoriin tässä ohjekirjassa annettujen ohjeiden mukaisesti ja käyttäen hyväksi vain tähän tarkoitukseen suunniteltuja kiinnikkeitä. 0. Kytkiessäsi ja irroittaessasi konetta traktorista aseta seisontatuki asianomaiseen asentoon ja varmista, että kone on tukevasti sen varassa eikä pääse liikkeelle itsestään. Aseta pyörien eteen vierintäesteet.. Noudata erityistä varovaisuutta kytkiessäsi ja irroittaessasi konetta traktorista! 5. Kaikki konetta liikuttavat laitteet, kuten köydet, ketjut, tangot yms, on asetettava niin, että tahattomat liikkeet eivät voi niihin vaikuttaa koneen kuljetus- tai työasennossa. 6. Kuljettaessasi konetta yleisillä teillä asenna kone kaikilta osiltaan kuljetusasentoon ja noudata kuljetuksen aikana valmistajan siitä antamia ohjeita. 7. Älä koskaan ajon aikana poistu kuljettajan paikalta. 8. Valitse aina nopeus olosuhteiden mukaiseksi. Vältä äkillisiä käännöksiä ajaessasi ylämäkeen, alamäkeen tai rinteen suuntaisesti. 9. Traktorin käyttäytymiseen kuljetuksen aikana, sen ohjautumiseen ja jarrujen toimintaan voivat vaikuttaa hinattavat tai nostolaitteessa olevat työkoneet ja lisäpainot. On siksi tärkeää, että aina on käytettävissä riittävä ohjautuvuus ja jarrutettavuus. 0. Ajaessasi mutkissa ota huomioon mahdolliset sivuylitykset sekä ulkokaarteen suuntaan vaikuttava keskipakoisvoima!. Käynnistä kone vasta kun kaikki suojalaitteet ovat asianmukaisesti paikoillaan.. Oleskelu koneen työalueella on kielletty.. Ole varovainen käännöksissä ja päisteissä, jotta ulkopuoliset eivät ole liian lähellä konetta. 4. Hydraulisia sylintereitä saa käyttää vain silloin kun ketään ei oleskele vaara-alueella. 5. Ole varovainen kaukosäätimiä käyttäessäsi. Koneen osien liikkuminen saattaa aiheuttaa puristumis- tai leikkautumisvaaran. 6. Laske työkone alas, pysäytä traktorin moottori ja ota virta-avain virtalukosta kun poistut traktorin ohjaamosta. 7. Oleskelu traktorin ja työkoneen välissä on kielletty ellei koneen liikkumista ole estetty pysäköintijarrua tai jarrukiiloja käyttäen.. Traktorissa on tarpeen vaatiessa käytettävä lisäpainoja sopivissa kohdin.. Ota huomioon sallitut akselipainot, kokonaispainot sekä kuljetusmitat. 4. Tarkista ja asenna kaikki yleisillä teillä kuljetusta varten tarvittavat varusteet, kuten valot, heijastimet ja hitaan ajoneuvon kolmio. II -

11 Turvallisuus toiminnassa...5hinattavat työkoneet. Varmista, ettei työkone pääse liikkumaan itsestään.. Ota huomioon suurimmat sallitut kuormitukset traktorin vetokoukulle ja vetovarsille.. Ota huomioon tarvittavat liikevarat kytkiessäsi työkonetta traktorin nostolaitteisiin, vetokoukkuun tai maatalousvetolaitteeseen...6 Nivelakselikäyttö. Käytä vain valmistajan hyväksymää nivelakselia.. Suojusputket ja -suppilot sekä traktorin voa-suojus on aina oltava asennettuna paikalleen. Suojusten on oltava hyvässä kunnossa (myös työkoneen puoleisessa päässä).. Varmistaudu, että nivelakseli on oikean mittainen. Työasennossa putkien on mentävä riittävästi sisäkkäin. Lyhimmillään ollessaan akselin puolikkaat eivät saa pohjata ristikoihin. Lyhennä akselia ja suojuskuoria tarpeen mukaan. 4. Nivelakselin saa asentaa paikalleen vain traktorin voimanottoakselin ollessa kytkettynä pois päältä, moottorin ollessa pysäytettynä ja virta-avaimen ollessa poistettuna virtalukosta. 5. Mikäli nivelakselin vapaakytkin tai ylikuormituskytkin ei peity traktorin akselinsuojuksen alle, tämä kytkin tulee asentaa työkoneen puoleiseen päähän akselia. 6. Varmistaudu, että nivelakseli on oikein asennettu ja lukkiutunut kiinnitysuriinsa. 7. Kytke akselinsuojuksen lukitusketju siten, ettei suojus pääse pyörimään. 8. Ennen kuin kytket voimanoton päälle varmistu, että akselin pyörimisnopeus on valmistajan suositusten mukainen, ja että pyörimissuunta on oikein. 9. Käyttäessäsi ajovoimanottoa huomaa, että akselin pyörintänopeus on ajonopeudesta riippuvainen, ja että peruutettaessa pyörintäsuunta muuttuu. 0. Ennen voimanoton kytkemistä päälle varmista, ettei ketään seiso vaara-alueella.. Älä koskaan kytke voimanottoakselia päälle moottorin ollessa pysähdyksissä.. Älä päästä ketään nivelakselin lähelle sen ollessa. Kytke aina voimanotto pois päältä, kun sitä ei tarvita tai kun akselin ristinivelen kulma ylittää akselin valmistajan suositukset. 4. Varoitus! Koneen osat saattavat keskipakoisvoiman ansiosta pyörimistään vielä senkin jälkeen kun voimanotto on kytketty pois päältä. Älä koskaan koske pyöriviin osiin. Varmista, että kone on täysin pysähdyksissä ennen minkään työn aloittamista koneen parissa. 5. Ennen puhdistamista, voitelua, asennuksia tai säätöjä työkoneessa tai nivelakselissa, kytke voimanotto pois päältä, pysäytä moottori ja poista virta-avain virtalukosta. 6. Aseta irroitettu nivelakseli sille tarkoitettuun kiinnikkeeseen. 7. Aseta traktorin voimansiirtoakselin päähän suojaholkki kun olet irroittanut nivelakselin traktorista. 8. Koneeseen tulleet vauriot on korjattava heti ennen kuin työkonetta uudelleen käytetään...7 Hydraulijärjestelmä. Hydraulijärjestelmässä vallitsee korkea paine!. Yhdistäessäsi hydraulisylinteriä, hydraulimoottoria ja hydrauliletkuja keskenään varmista, että kytkentä tehdään oikein ja asianmukaisesti.. Kytkettäessä hydrauliletkua traktorin hydrauliikkaan hydraulijärjestelmä ei saa olla paineistettu koneen eikä traktorin puolella. 4. Merkitse traktorin ja työkoneen hydrauliliitokset niin, että virheelliset kytkennät vältetään. Mikäli letkut sekaantuvat keskenään, toiminta voi käynnistyä väärin päin. Onnettomuusvaara! 5. Tarkista hydrauliletkut säännöllisin välein ja uusi ne, jos ne ovat kuluneet tai vaurioituneet. Kaikkien uusittujen letkujen tulee olla laadultaan valmistajan hyväksymiä. 6. Etsiessäsi vuotoja käytä asiaankuuluvia suojaimia. Vammautumisvaara! 7. Hydrauliöljy, joka tulee kovalla paineella ulos, saattaa rikkoa ihon ja aiheuttaa vakavaa vauriota terveydelle. Vamman sattuessa ota heti yhteys lääkäriin, koska on olemassa vakava tulehdusvaara. 8. Ennen työskentelyä hydrauliikkalaitteiden kanssa päästä järjestelmä paineettomaksi ja pysäytä moottori. II -

12 Turvallisuus..8Renkaat. Työskennellessäsi renkaiden parissa varmista, että työkone on tuettu kunnolla paikalleen esimerkiksi jarrukiiloilla. Irroittaessasi pyörää, tue kone ylös niin, ettei se pääse vahingossa putoamaan.. Pyörien ja renkaiden asennuksessa tulee käyttää tähän työhön tarkoitettuja työkaluja ja -välineitä.. Pyörien ja renkaiden korjauksen saa tehdä vain työn hallitseva, ammattitaitoinen henkilö, jolla on käytössään oikeat työkalut. 4. Tarkasta renkaiden ilmanpaine säännöllisesti! Pidä renkaissa tässä ohjekirjassa neuvottu paine...9huolto. Koneen huolto, säätö, puhdistus ja korjaus ovat sallittuja vain, kun kone on laskettu tukevalle alustalle, traktorin moottori sammutettu ja virta-avain poistettu virtalukosta.. Tarkista kaikkien pulttien ja muttereiden kireys säännöllisesti sekä kiristä ne tarvittaessa.. Tue kone kunnolla paikalleen ennenkuin aloitat huoltotöitä ylös nostetun koneen alla. 4. Vaihdettaessa leikkuulaitteen osia sekä osia, joissa on teräviä reunoja, käytä oikeita työkaluja sekä asianmukaisia suojavaatteita sekä -käsineitä. 5. Hävitä jäteöljy ja -rasva sekä käytetyt suodattimet annettujen ohjeiden mukaisesti ympäristöä saastuttamatta. 6. Kytke kaikista laitteista virta pois päältä ennenkuin alat työskennellä koneen sähkölaitteiden parissa. 7. Tarkasta säännöllisesti, että koneen suojalaitteet ja suojukset ole päässeet kulumaan. Pidä ne hyvässä kunnossa ja uusi tarvittaessa. 8. Irroita laturin ja akun johtimet ennenkuin alat sähköhitsata traktoriin tai työkoneeseen liittyviä osia. 9. Varaosien tulee täyttää valmistajan asettamat vaatimukset. Käytä vain alkuperäisiä Krone-osia! 0. Paineakuissa tulee käyttää vain typpikaasua. Räjähdysvaara!..0 Koneen muutostyöt ja varaosien käyttö Koneen rakennetta ei sa muuttaa ilman valmistajalta saatua kirjallista lupaa. Valmistajan takaamien alkuperäisvaraosien käyttö varmistaa koneen turvallisen toiminnan. Tarvikeosien käyttö ja siitä mahdollisesti aiheutuvat seurannaisvauriot johtavat koneen valmistajalle asetettujen vastuiden raukeamiseen... Määräysten mukainen käyttö Pyöröpaalaimet Round Pack 50 / MultiCut ja Round Pack 550 / MultiCut on tarkoitettu ainoastaan maatalouskäyttöön (määräystenmukainen käyttö). Kaikenlainen muu käyttö ei ole määräysten mukaista. Valmistaja ei vastaa määräysten vastaisen käytön aiheuttamista vahingoista, vastuussa tällaisesta käytöstä on vain käyttäjä. Määräysten mukaiseen käyttöön sisältyy myöskin valmistajan ilmoittamien käyttö-, huolto- ja kunnossapito-ohjeiden noudattaminen. Paalattava materiaali: Krone-pyöröpaalain soveltuu maatalouden korsituotteiden, kuten tuorerehun, heinän ja oljen paalaukseen. II - 4

13 . Esittely Turvallisuus Krone-pyöröpaalaimessa on asetusten mukaiset suojavälineet ja varoitustarrat. Koneen liikkuvia osia ei kuitenkaan voida suojata tai peittää aivan kokonaan ilman että koneen toiminta kärsisi. Täten käyttäjän tulee noudattaa harkintaa ja varovaisuutta paalaimella työskennellessään ja sitä huoltaessaan. Koneeseen on kiinnitetty ohje- ja varoitusmerkintöjä. Pidä ne luettavassa kunnossa ja noudata niitä! Tutustu koneeseen merkittyihin turvaohjeisiin. Seuraavalla sivulla kuvatut varoitustarrat löytyvät koneesta alla olevan kuvan osoittamista paikoista. Vaihda mahdollisesti kuluneet tai käytön aikana vaurioituneet tarrat. Tilausnumerot kuvien yhteydessä...varoitus- ja ohjetarrojen sijainti koneessa Paalaimen oikea sivu 7 4 RBR09B II - 5

14 Turvallisuus Paalaimen vasen sivu MAX. 540/min Lue käyttöohjeet ennen koneen käyttöönottoa ja noudata ohjeita. Käytä oikeaa voimanoton nopeutta! Suurin sallittu hydraulipaine on 00 bar. MAX. 00 bar Order No (x) Til. no (x) 4 Älä mene koneen liikkuvien osien ulottuville ennenkuin ne ovat varmasti pysähtyneet. (Round Pack 50) Pysäytä moottori ja kytke voimansiirto vapaalle ennenkuin yrität puhdistaa tukkeutunutta noukinta. Til. no (x) Til. no (x) II - 6

15 Turvallisuus 5 6 Alä työnnä kättä verkkosidontalaitteen lähelle. Terävät veitset ovat vaaralliset. Noudata ohjekirjan antamia neuvoja. Älä seiso ylös nostetun paaliportin alla. Sulje sylinterin turvahana ennenkuin menet paaliportin alle. Til. no (x) Til. no (x) 7 8 Varo pyöriviä syöttöruuveja. Suojapellit on suljettava ennen koneen käynnistämistä. Til. no (x) Til. no (4x) 9 Paineakussa ja sylintereissä vallitsee korkea öljy/ kaasupaine. Noudata huoltotöissä ohjekirjan neuvoja. Til. no (x) 9 Varmistaudu ennen peräportin avaamista, että paalain on kunnolla kytkettynä traktorin vetolaitteeseen. Täten varmistat, että paalain ei kippaa taakse. Til. no (x) II - 7

16 Turvallisuus..Yleisten ohjetarrojen sijainti koneessa Paalaimen oikea sivu RBR09C RBR086B left Paalaimen side of the vasen machine sivu II - 8

17 0h 0h h 0h 0h h 0h h 0h 0h 40h 00h 0h 40h 0h 0h 0h 0h h 0h 0h 0h 00h 40h 0h 40h 0h 0h 0h 0h Turvallisuus Noudata ohjetarroissa annettuja neuvoja, siten varmistat koneen moitteettoman toiminnan. Allaolevassa listassa on koneeseen kiinnitetyt tarrat ja niiden tilausnumerot Straßenfahrt nur in Stellung (Vollast) am Bremskraftregler zulässig Netzbindung Lizenz Claas (x) (x) (x) (x) (x) (x) ,0 bar ,5 bar ,5 bar (x) (x) QS Kontrolle frei Datum Unterschrift: (x) (x) (x) (x) (x) Zulässige Höchstgeschwindigkeit 0 km/h Betriebserlaubnis beachten! min. 80 mm max. 400 mm Round Pack 50 MultiCut (x) (x) (x) (x) II - 9

18 II - 0 Turvallisuus

19 Ennen työskentelyä ja sen jälkeen. Koneen käytöönotto Ennen kuin aloitat koneen käyttämisen, sovita paalaimen vetoaisan korkeus ja nivelakselin pituus käytettävään traktoriin. Vetoaisa on säädettävissä korkeussuunnassa. Jos paalain kytketään myöhemin johonkin toiseen traktoriim, säädöt on tarkistettava ja tarvittaessa muutettava vetoaisa (kts liite A Kytkeminen ) nivelakselin pituus (kts liite A Kytkeminen ) Ennen työskentelyä ja sen jälkeen Erityiset turvallisuusohjeet Pyöröpaalaimella työskenneltäessä tulee noudattaa yleisiä turvallisuusohjeita sekä lisäksi mahdollisia erityisturvallisuusohjeita. Muista seuraavat asiat ennenkuin ryhdyt huolto-, asennus-, korjaus- tai säätötöihin:. Kytke työkoneen voimansiirto vapaalle.. Pysäytä traktorin moottori.. Ota virta-avain virtalukosta. 4. Kytke pysäköintijarru päälle ja varmista, että yhdistelmä ei lähde liikkeelle itsestään. Pysy turvallisen välimatkan päässä koneen liikkuvista osista. Varo erityisesti noukinta ja syöttölaitteen osia. Kytke voimansiirto vapaalle ja pysäytä moottori ennenkuin ryhdyt puhdistamaan mahdollisesti tukkeutunutta syöttölaitteistoa. Älä koskaan oleskele paaliportin avautumisalueella tai varmistamattoman paaliportin alla. Korjaustöiden ajaksi paaliportin ylhäällä pysyminen on varmistettava sulkuhanalla. Kytke voimansiirto vapaalle ja pysäytä moottori ennenkuin ryhdyt puhdistamaan paalikammiota. Irroita myös paalaimen virtajohto ennen työhön ryhtymistä. Vaaratilanteessa voimansiirto on kytkettävä vapaalle ja paalain on pysäytettävä välittömästi. Älä poistu traktorin ohjaamosta paalaimen käydessä. Paalain on suunniteltu toimimaan nivelakselin 540 r/min nopeudella. Varo leikkuuteriä ja leikkuulaitteistoa, loukkaantumisvaara! Noudata varovaisuutta rinnepelloilla paalattaessa. Pudota paalit sellaiseen paikkaan, missä ne pysyvät paikallaan eivätkä lähde vierimään rinteen suuntaisesti. III -

20 Ennen työskentelyä ja sen jälkeen. Kiinnittäminen traktoriin Kytke paalain riittävän suureen ja tehokkaaseen traktoriin! Muista annetut painosuositukset. Pyöröpaalain kytketään traktorin hydrauliseen vetokoukkuun, maatalousvetolaitteeseen tai reikäpuomiin. Varmistaudu, että vetovarret eivät estä nivelakselin toimintaa. Käsittele seisontatukea varovaisesti. Puristumisvaara! Seisontatuen kuljetusasento: Nosta tukilevyä () ylös kampea kiertäen niin, että tukijalalla ei enää ole painoa. Avaa lukitustappi () ja nosta tukijalka ylimpään asentoonsa. Työnnä lukitustappi reikäänsä. Aseta pyörien estekiilat kuljetustelineisiinsä. Käännä tukilevy () niin, että suora syrjä on noukinta kohden. 4 4 Hydrauliletkuja kiinnitettäessä on tarkastettava, että traktorin ja koneen hydrauliikka on paineeton. CPB000 Puhdista hydrauliletkujen pikaliittimet (),() ja () ennen niiden liittämistä. Pujota hydrauliletkut letkupidikkeen (4) läpi. Hydrauliletkuissa on värikoodit (),() ja () kytkennän helpottamiseksi.. Liitäntä: Paaliportin käyttö punainen suojus.. Liitäntä: Noukkimen käyttö keltainen suojus.. Liitäntä: Terät 0-asennossa keltainen suojus. 4 RBR07 Nivelakseli Kytke nivelakseli () traktorin voimanottoakselin päähän. Varmistaudu, että nivelakselin lukitussalpa napsahtaa kiinni. Kiinnitä nivelakselin suojakuoren lukitusketjut () johonkin kiinteään kohtaan traktorissa. KR--080 III -

21 Ennen työskentelyä ja sen jälkeen Sähköliitäntä Kytke paalaimen virtajohto () traktorin 7-napaiseen pistorasiaan. Ripusta sähköjohdot niin, että ne eivät ota kiinni pyöriin tai muihin liikkuviin osiin. Kiinnitä kaukosäätölaitteen hallintakonsoli sopivalle paikalle traktorin ohjaamossa. Liitä virtajohto (DIN 9680) -napaiseen pistorasiaan. Tilaa liitosjohto ja tarvittavat pistokkeet sekä tarvittavat osat jos ne traktoristasi puuttuvat (tilausnro ). KR--044 Paineilmajarrun paineilmaliitännät (erikoisvaruste) Paineilmajohtojen värilliset liitäntäpäät () yhdistetään traktorin vastaavan värisiin liittimiin. Ensin liitetään keltainen ja sen jälkeen punainen pikaliitin. Irrottaminen suoritetaan päinvastaisessa järjestyksessä. Tiellä ajettaessa on aina valittava asento () täysi kuorma. Puolikuormaa tai tyhjää kuormaa voidaan käyttää esim. kostealla pellolla ajettaessa. CP00 KR000 III -

22 Hydrauliset jarrut Ennen työskentelyä ja sen jälkeen Muutamat vientimallit on varustettu hydraulijarrulla. Tällöin tarvitaan erillinen yksitoiminen hydrauliventtiili jarrujen käyttöön. Hydrauliletku () kytketään traktorin hydrauliliittimeen ja jarrua käytetään normaaliin tapaan hallintaventtiilillä. RoundPack -paalain voidaan varustaa yksitoimisella sylinterillä toimivalla hydraulijarrulla. Tällöin jarrujärjestelmä kytketään traktorin yksitoimiseen venttiililohkoon ja vapaaseen paluuseen. Jarrua hallitaan normaaliin tapaan traktorin hallintaventtiilillä. Painetta voidaan säätää paalaimen hallintaventtiilillä. Rajoitusventtiili on säädetty n. 50 bar paineelle. KR000 Verkkojarru Poista jarrun ulkokehällä () oleva suojateippi () ennen paalaimen käyttöönottoa. CP060 III - 4

23 Ennen työskentelyä ja sen jälkeen. Kuljetusajo Tukijalka Tyhjennä paalikammio ja lukitse se kiinni ennenkuin menet julkiselle tielle. Aja riittävän hitaasti ja varovaisesti, mikäli joudut siirtymään pellolla pitempiä matkoja paalin ollessa kammion sisällä. Tieliikennelain mukaan jarruttoman paalaimen paino saa olla enintään sama kuin traktorin omapaino. Paalaimen paino on ilmoitettu Teknisissä tiedoissa. Suurin sallittu nopeus: 40 km/h. Henkilöiden kuljettaminen pyöröpaalaimen päällä on kielletty. Varmistaudu, että paalain on kaikin puolin liikennöitävässä kunnossa ja tarkista etenkin valot ja renkaat, katso, että suojapellit ovat kiinni ja lukitut, ja että noukin on nostettu ja lukittu yläasentoonsa. Varmistaudu ennen liikkeellelähtöä, että näet traktorista esteettä ulos, ja että paalain on näköpiirissäsi. Kytke hallintalaitteen virta pois päältä. Varmistaudu, että tukijalka () on ylhäällä kuljetusasennossaan. Noukin CPB0000 Varmistaudu, että noukin on yläasennossa ja pysyy siinä. Lukitse noukin paikalleen mikäli se on tarpeen. Löysää säätöruuvit (). Siirrä rajoitinta () eteenpäin. Kiristä säätöruuvit (). Säädä toinen puoli samalla tavalla. Kytke virta pois hallintalaitteesta. Valot Kytke valojen johto traktorin pistorasiaan. Tarkasta takavalojen () ja heijastimien () kunto ja puhtaus. Tarkasta paalaimen sivulla olevien heijastimien kunto ja puhtaus. RBV90 RP-R-00 III - 5

24 Ennen työskentelyä ja sen jälkeen.4 Paalaimen irrottaminen traktorista Pysäköi paalain tasaiselle, kovalle alustalle. Aseta riittävän suuri lisälevy tukijalan alle, mikäli joudut pysäköimään paalaimen pellolle tai pehmeälle alustalle. Aseta pyörien eteen ja taakse jarrukiilat ennenkuin lasket sen tukijalkansa varaan. Varmistaudu ennen peräportin avaamista, että paalain on kunnolla kytkettynä traktorin vetolaitteeseen. Täten varmistat, että paalain ei kippaa taakse. Käsittele seisontatukea varoen, jotta se ei putoaisi varpaillesi tai jotta et puristaisi sormiasi sen väliin. Vapauta paine hydrauliikasta ennen letkujen irroittamista. Älä koske nivelakseliin ennenkuin voimansiirto on vapaalla, moottori on pysähtynyt ja virtaavain on pois virtalukosta. Pysäköi paalain kovalle, tasaiselle alustalle. Varmista koneen paikallaanpysyminen jarrukiiloin (). KR--08 Tukijalan alas laskeminen Irroita lukitussokka ja -tappi () ja laske tukijalka teleskooppisessa putkessaan () ala-asentoonsa. Aseta lukitustappi () ja sokka paikalleen. Kierrä kampea niin paljon, että tukijalan levy () on tukevasti maata vasten ja keventää painon vetoaisalta. Varmistaudu, että tukijalka ei uppoa maahan. Käytä tarvittaessa lautaa tms. tukipisteen laajentamiseen. CPB00090 Irroita nivelakseli (). Ripusta nivelakseli kannatinkoukkuunsa (). RBV040 III - 6

25 Ennen työskentelyä ja sen jälkeen Irroita hydrauliletkut () ja sähköjohto. Ripusta letkut lankakotelon edessä oleviin pidikkeisiinsä. Irroita traktori paalaimen vetoaisasta. Aja traktoria varovasti eteenpäin. KR--47 III - 7

26 III - 8 Ennen työskentelyä ja sen jälkeen

27 Työskentely 4 Työskentely Erityisiä turvallisuusohjeita Tutustu toisaalla tässä kirjassa oleviin yleisiin turvallisuusohjeisiin sekä oheisiin erityisohjeisin. Kaikille huolto-, asennus-, korjaus- ja säätötöille pätevät seuraavat ohjeet: - Kytke voimansiirto pois päältä. - Pysäytä traktorin moottori. - Ota virta-avain virtalukosta. - Varmistaudu että traktori ja paalain pysyvät paikallaan. Pysy turvallisen välimatkan päässä koneen liikkuvista osista. Varo erityisesti noukinta ja syöttölaitteen osia. Kytke voimansiirto vapaalle ja pysäytä moottori ennenkuin ryhdyt puhdistamaan mahdollisesti tukkeutunutta syöttölaitteistoa. Älä koskaan oleskele paaliportin avautumisalueella tai varmistamattoman paaliportin alla. Korjaustöiden ajaksi paaliportin ylhäällä pysyminen on varmistettava sulkuhanalla. Kytke voimansiirto vapaalle ja pysäytä moottori ennenkuin ryhdyt puhdistamaan paalikammiota. Irroita myös paalaimen virtajohto ennen työhön ryhtymistä. Vaaratilanteessa voimansiirto on kytkettävä vapaalle ja paalain on pysäytettävä välittömästi. Älä poistu traktorin ohjaamosta paalaimen käydessä. Paalain on suunniteltu toimimaan nivelakselin 540 r/min nopeudella. Varo leikkuuteriä ja leikkuulaitteistoa, loukkaantumisvaara! Noudata varovaisuutta rinnepelloilla paalattaessa. Pudota paalit sellaiseen paikkaan, missä ne pysyvät paikallaan eivätkä lähde vierimään rinteen suuntaisesti. 4. Säädöt ennen työskentelyn aloittamista Säädä alla mainitut kohteet ennen työn aloittamista Noukkimen työkorkeus Tuulipellin asento Vastaterien asento (mikäli koneessa on silppurilla varustettu sulloja) Silpun pituus (mikäli koneessa on silppurilla varustettu sulloja) Paalinpudotusluiskan käyttö Paalinkireyden valinta. Lanka- tai verkkosidonnan valinta Aseta lankakerät tai sidontaverkkorulla paikalleen Ketjujen voitelulaitteen toiminta Nollaa tarvittaessa paalinlaskin Tarvittavat työvaiheet on selostettu luvussa 5 (perussäädöt ja käyttö). Vastaterien ollessa päällä materiaali silppuuntuu lyhyeksi ja paalin tiiviys kasvaa. Tämän vuoksi paalin kireyttä on mahdollisesti vähennettävä kun vasta terät ovat käytössä. IV -

28 Työskentely Lyhyt, mureneva olki: Leikkuuterien määrää on vähennettävä tai leikkuumekanismi on kytkettävä pois päältä Kytke voimansiirto pois päältä ennen käännöstä tai päisteeseen tuloa Pieni, matala karho: Käytä alhaisempaa nivelakselin kierroslukua tai Lisää ajonopeutta Oljen rakenne vaihtelee kasvilajin ja oljen kosteuden mukaan. Paalinkireyttä voidaan joutua rajoittamaan jopa silloinkin kun vastaterät eivät ole käytössä. Säädä paalain olosuhteiden mukaan. KR Ajonopeus ja nivelakselin kierrosluku Työskentelyn ajonopeus riippuu seuraavista tekijöistä: Paalattava materiaali. Paalattavan materiaalin kosteus. Karhon koko. Pellon maalaji ja maan kosteus, upottavuus jne. Ajonopeus on valittava olosuhteiden mukaan. Vältä paalaimen ylikuormittamista. Ajonopeuden ohjearvo: 5 - km/h. Paalausprosessin alussa ja lopussa voimansiirtoa on käytettävä normaalia alhaisemmalla kierrosluvulla. 4. Paalikammion täyttäminen Jotta pyöröpaalin sisäinen tiheys olisi tasainen, on paalikammio täytettävä tasaisesti. Tässä karhon leveys näyttelee tärkeää osaa. Ihanteellinen karhon leveys on sama kuin paalikammion leveys. Liian leveää karhoa on vaikea paalata. Kapea karho voidaan syöttää paalikammioon tasaisesti mutkitellen ajamalla. Älä aja jatkuvaa sik-sakkia, sillä silloin tuloksena on tynnyrimäiset paalit. Täytä paalikammion toista reunaa olosuhteiden mukaan esim. n. 0 m:n ajon verran. Siirry sen jälkeen täyttämään paalikammion toista reunaa (alakuva). Paalinkireys on nähtävissä paalaimen etuosassa olevasta osoittimesta ja kaukosäätölaitteen näytöltä. KR--07 IV -

29 Työskentely Tynnyrimäiset, keskeltä paksummat paalit saattavat vaurioittaa siirtopöytää. Myös rehun säilymisen ja paalien käsittelyn kannalta paalien tulisi olla mahdollisimman tasamuotoiset. Sidontavaihe on käynnistettävä viimeistään silloin kun paalin kireyden osoittimet saavuttavat punaisen alueen (hallintalaitteen summeri antaa merkkiäänen). Erittäin raskaissa olosuhteissa (esim. märkä säilörehu) sidonta on syytä käynnistää jo aikaisemmin. Paalaimen jatkuva ylikuormittaminen lyhentää sen käyttöikää merkittävästi. 4.4 Paalin sitominen ja paalikammion tyhjennys Käynnistä sidontalaitteisto, mutta jatka edelleen paalattavan materiaalin syöttöä paalikammioon. Varmistaudu, että sidontalanka tai -verkko tarttuu paaliin kiinni ja sidonta lähtee kunnolla käyntiin. Käytä nivelakselia 540 r/min nopeudella kunnes paali on valmis. Pysäytä traktori ja suorita sidonta loppuun. Avaa paaliportti ja anna paalin vieriä ulos. Sulje paaliportti ja jatka paalausta. Katkopultilla varustettu noukkimen käyttöketjupyörä Noukkimen ja syöttöruuvien käyttöketju on suojuksen () takana. Ylikuormistussuojana on katkopultti. Koneen mukana toimitettavat kolme varapulttia (M0x5 EN 407 DIN 9 8.8) ovat suojuksen () alla. Katkopultin varaosanumero on Toimitahäiriön sattuessa tarkasta onko katkopultti (4) ehjä. Vaihda tarvittaessa. KR04 4 KR00 IV -

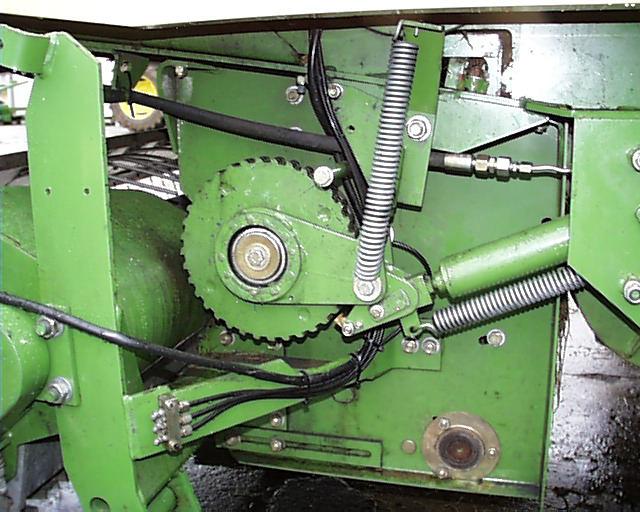

30 Työskentely 4.5 Olkien paalaus Olkien paalauksen ajaksi suositellaan suojalevyn () irroittamista. Irroita oikeassa ja vasemmassa laidassa olevat jousisokat (). Irroita suojalevy (). Asenna suojalevy takaisin paikalleen ennenkuin siirryt heinän tai esikuivatun rehun paalaukseen. 4.6 Rotor reversing device The rotor reversing device is located on the left hand machine side behind the front guard. This device permits the rotor to be reversed hydraulically to clear a blockage. KR080 For this proceed as follows: Switch off the power take-off. Open the shut-off tap located on the hydraulic hose of the control valve. Give pressure on the hydraulic ram by operating the control valve to reverse the cutting rotor. Then set the control valve to LOWERING to permit ratchet () to be pulled back. Repeat this procedure approx. 4 to 5 times. The rotor will be reversed by abt. ¼ turn. Back up the round baler and remove the obstruction. Use protective gloves to clear the blockage. Set the control valve again to LOWERING to permit ratchet () to be released from notched disc (). Close the shut-off tap again. Switch on the power take-off and continue to work with the baler. Ratchet () is secured by shearbolt () which can break in case of an operating error. Shearbolt M 6 x50 DIN 404 (PN ) nut M6 (PN ) CP0000 IV - 4

31 Perussäädöt ja käyttö 5 Perussäätö ja käyttö 5. Noukin Erityisiä turvallisuusohjeita Muista aina ennen huolto- ja korjaustöihin ryhtymistä Pysäytä paalain ja kytke voimansiirto vapaalle. Pysäytä traktorin moottori, ota virta-avain virtalukosta ja kytke paalaimen ja sen kaukosäätölaitteen käyttöjännite pois päältä. Kytke pysäköintijarru päälle, jotta traktori ja paalain pysyisivät paikallaan. Käytä tarvittaessa jarrukiiloja. Ole varovainen noukinta säätäessäsi. Varmistadu esim. lankkujen avulla, että se pysyy ylhäällä ellet voi säätää tai korjata sitä sen alhaalla ollessa (z. B. Työnnä rajoitinvartta). Säädä noukkimen työkorkeus sängen pituuden ja pellon pinnan tasaisuuden mukaan. Säädä vetoaisa asianmukaisesti ko. traktorin koon mukaan ja varmistaudu, että paalain on kiinnitetty traktoriin oikein. Vasta sen jälkeen säädetään noukkimen korkeus, kts kappale A.. Perussäätö: Noukinpiikit n. 0 0 mm:n korkeudella maan pinnasta. Nosta noukinta () traktorin hydrauliikalla. Irroita sokka (). Aseta tappi () sopivaan reikään säätövarressa. Varmista kiinnitys jousisokalla (). Säätö suoritetaan samalla tavoin noukkimen molemmilla puolilla. Hienosäätö: RBV048 Nosta noukin ylös traktorin hydrauliikalla. Löysää kannatinpyörän akselin mutteri (). Säädä kannatinpyörä () kiinnityshaarukassaan sopivalle korkeudelle. Kiristä () akselin mutteri. Säätö suoritetaan samalla tavoin noukkimen molemmilla puolilla RBV0480 V -

32 Perussäädöt ja käyttö Erittäin epätasaisella pellolla tulee käyttää työkorkeuden rajoitinta Nosta noukin ylös traktorin hydrauliikalla. Nosta tukipyörät yläasentoonsa. Löysää rajoitinvarren säätöruuvit (). Työnnä rajoitinvartta () eteenpäin tarpeen mukaan. Kiristä rajoitinvarren säätöruuvit (). Säätö suoritetaan samalla tavoin noukkimen molemmilla puolilla. Olkia paalattaessa noukin tulee säätää niin ylös kuin mahdollista. Tee säätö rajoitinraudalla (), ja nosta sen jälkeen noukkimen pyörät niin, että ne eivät kosketa maata. RBV90 5. Tuulipelti Tuulipellin () korkeus ja puristuspaine säädetään paalattavan materiaalin ja olosuhteiden mukaan. Perussäätö: Suuri karho Pieni karho Tuulipellin korkeus = asento a = asento b Irroita jousisokka (). Aseta säätötappi (4) haluttuun reikään (sisäpuolelta ulospäin) Kiinnitä jousisokka () paikalleen. Tuulipellin jousipaine b a 5 4 VP-A-00 Ripusta jousi () sopivaan reikään säätövarressa (5). Säätö suoritetaan samalla tavoin noukkimen molemmilla puolilla. Irrotta kannatinjousi () kokonaan kun paalaat hyvin lyhytkortista materiaalia V -

33 Perussäädöt ja käyttö 5. Leikkuumekanismi (MultiCut-mallit) 5.. Erityisiä turvallisuusohjeita Muista aina ennen huolto- ja korjaustöihin ryhtymistä Pysäytä paalain ja kytke voimansiirto vapaalle. Pysäytä traktorin moottori, ota virta-avain virtalukosta ja kytke paalaimen ja sen kaukosäätölaitteen käyttöjännite pois päältä. Kytke pysäköintijarru päälle, jotta traktori ja paalain pysyisivät paikallaan. Käytä tarvittaessa jarrukiiloja. Ole varovainen noukinta säätäessäsi. Varmistaudu esim. lankkujen avulla, että se pysyy ylhäällä ellet voi säätää tai korjata sitä sen alhaalla ollessa. 5.. Yleistä Pyöröpaalaimen leikkuumekanismiin kuuluu pyörivä sulloja ja 7 vastaterää. Paalattava materiaali leikkautuu vastaterien välissä, mikä edesauttaa tiiviimpien paalien tekoa. Syöttölaitteiston tukkeutuessa vastaterät voidaan kääntää hydraulisesti pois päältä. Järjestelmään liittyy laukaisulaite, joka vähentää vieraiden esineiden aiheuttamaa vaurioitumisriskiä. Vastaterät voidaan kytkeä pois päältä myös mekaanisesti. 5.. Silpun pituuden säätö Silpun pituus riippuu käytössäolevien vastaterien määrästä. "0" Käytössä olevien terien lukumäärä on nähtävissä valintakiekolta (). Silpun pituus Terien lukumäärä Säätöasento mm mm 5* 5 64 mm 7 7 VP--058 *Ulommaiset terää on kytketty pois päältä. V -

34 Perussäädöt ja käyttö Käytä säätöön jompaa kumpaa yleisavainta ( tai 4). Avaimien säilytyslokero on koneen oikealla puolen. Irroita jousisokka (). Ota yleisavain ( tai 4) kiinnikkeestään () 4 CPB00050 Silpun pituuden säätö: Säätö suoritetaan koneen oikealta puolelta Kierrä lukitusvipua () myötäpäivään, jolloin vastaterien lukitusakseli vapautuu. Kiinnitä yleisavain () teränkytkentäakselille (). CPB00060 Kierrä vastaterien kytkentäakselia yleisavaimella () vastapäivään haluttuun asentoon (säätökiekko, tässä asennossa 7 terää). Kierrä lukitusvipua () vastapäivään, kunnes se lukkiutuu. Älä kierrä lukitusvipua väärään suuntaan, sillä väärään suuntaan käännettäessä terät eivät ehkä kytkeydykään päälle. Irroita yleisavain () ja aseta se takaisin kiinnikkeeseensä. Aseta sokka paikalleen. Varmistaudu säädön jälkeen, että vastaterät ovat työasennossa. CP05 V - 4

35 Perussäädöt ja käyttö 5..4 Terät 0-asennossa Terien mekaaninen kytkentä pois päältä: "0" Vapauta lukitusvipu (). Kierrä teränkytkentäakselia yleisavaimella, kunnes valintakiekko () on asennossa 0. Kunkin lukitusasennon välissä on nolla-asento. Lukitse vastaterien kytkentäakseli. Jos pyöröpaalainta käytetään pitkään ilman leikkuumekanismia, suosittelemme vastaterien irrottamista. (katso luku Terien vaihto ). VP--058 Terien hydraulinen poiskytkentä: Vastaterät kytketään pois päältä hydraulisesti esim. syöttölaitteen tukkeuman puhdistusta varten. Vastaterien kytkentäakseli () voidaan kytkeä 0-asentoon hydraulisesti sylinterin () avulla. Sullojan tulee pyöriä vastaterien hydraulisen päälle kytkennän aikana. VP Laukaisulaitteen säätö Laukaisulaitteen säätö pidetään niin "löysällä" kuin mahdollista Sitkeää materiaalia paalattaessa laukaisulaite on säädettävä jonkin verran tiukemmalle. Veitsen () ulkosyrjän alareunan (a) ja teränkytkentä-akselin (4) nokan () välyksen tulee olla on a=0 4 mm. Tällöin teräakselin tulee olla ala-asennossaan. a = 4 mm laukaisulaite kireämmällä a = 0 mm laukaisulaite löysemmällä 4 a KR0000 V - 5

36 Perussäädöt ja käyttö Vastaterien hallinta-akselin säätö Ajan mittaan vastaterät kuluvat. Tällöin vastaterien hallintaakselia on säädettävä. Säätöä varten hallinta-akselin löysätään laakerikiinnikeet. Tämän jälkeen vastaterien hallinta-akseli voidaan säätää samansuuntaiseksi roottorin akselin kanssa. a Välyksen (a) tulee olla vähintään 5 mm. Terien vaihdon jälkeen akseli on asetettava alkuperäiseen asentoonsa. CP0009- Löysää vastaterien hallinta-akselin () laakeripesien () kiinnitysruuvit () paalaimen vasemmalla puolen. CP060 Löysää vastaterien hallinta-akselin () laakeripesien () kiinnitysruuvit () paalaimen oikealla puolen. CP05 Vastaterien hallinta-akselia () voidaan säätää laakeripesän pitkänomaisissa rei'issä. Löysää lukkomutterit () ja säädä vastaterien akseli () säätöruuvien (4) avulla saman suuntaiseksi roottorin kanssa Tee säätö koneen molemmilla puolin. Kiristä lopuksi säätöruuvit () koneen molemilla. 4 CP0000 V - 6

37 Perussäädöt ja käyttö Laukaisulaitteen säätö: Irroita lukkomutteri (). Kierrä ruuvia (), kunnes toivottu mitta (a) on saavutettu. (katso edellinen sivu V - 5) Kiristä lukkomutteri (). Jos säätövara ei riitä, toimi seuraavasti: Irroita kääntövivun (9) jousi (5). Irroita sylinterin kiinnityskappaleen ruuvi (8). Käännä sylinteriä () sivusuunnassa niin, että se irtoaa. Irroita kääntövipu (9). Vedä valintakiekko (6) irti hammastetulta teränkytkentäakselilta (7). Työnnä valintakiekko (6) takaisin paikalleen yhden hampaan verran siirrettynä. Kiinnitys tapahtuu päinvastaisessa järjestyksessä VP Leikkuumekanismin tukkeumat Paalattava materiaali juuttuu sullojaan ja vastateriin: Kytke vastaterät hydraulisesti pois päältä. Käynnistä paalain. Ellei tukkeuma poistu tällä tavoin, on kone puhdistettava yleisavainta käyttäen. Aseta yleisavain () voimansiirron väliakselille () Kierretään akselia yleisavaimella () normaalin pyörimisuunnan vastaisesti. Tukkeuman avauduttua yleisavain () otetaan irti väliakselilta ja asetetaan takaisin kuljetuskiinnikkeeseensä. Loukkaantumisvaara! RBV04A Muista ottaa yleisavain pois väliakselilta ennen koneen käynnistämistä. V - 7

38 Perussäädöt ja käyttö 5..8 Terien vaihto Leikkuumekanismin teriin päästään käsiksi paalikammion kautta. Avaa paaliportti. Loukkaantumisvaara! Lukitse paaliportti yläasentoonsa niin, että se ei pääse sulkeutumaan tahattomasti. Paaliportti lukitaan yläasentoonsa vasemmanpuoleisen sylinterin tyvessä olevalla sulkuhanalla (käännä asentoon "a"). RP b a Vastaterien lukitusakselin kääntäminen 0-asentoon Avaa lukitusvipu (). Kierrä vastaterien akselia yleisavaimella, kunnes valintakiekko () on asennossa 0. Asento 0 on kunkin terien lukitusasennon välissä. "0" VP--058 Teräakselin lukituksen avaaminen: Vedä lukitustappi ulos lovestaan tarttumalla sen kahvaan () ja kiertämällä sitä myötäpäivään (b). Terien akselille voidaan kiinnittää koneen mukana toimitettu varakiila. a b VP--068 V - 8

39 Perussäädöt ja käyttö Terien vaihto Vedä terä () ulos akseliltaan aukon () kautta. Aseta uusi terä paikalleen. Lukitse teräakseli. Muista lukita vastaterien akseli takaisin kiinni terien vaihdon jälkeen. 5.4 Paalinkireyden säätö KRS--05 (ohjeen tämä kohta koskee vain niitä paalaimia, joissa ei ole kaukosäätölaitetta) Paalauspaineen esivalinta suoritetaan oikeanpuoleisen suojapellin takana olevalla, siipiruuvilla kiristettävällä säätökaarella. Säätö: Nosta käsin paalinkireyden osoitinta haluttuun asentoon. 0 RP-A-05 RP-0-08 Avaa lankalaatikossa oleva siipiruuvi () ja siirrä sen pulttia säätöuralla niin pitkälle, että merkkivalo syttyy ja summeri antaa merkkiäänen. Kierrä siipiruuvi tiukasti kiinni. RP V - 9

40 Perussäädöt ja käyttö 5.5 Paalin pudotusluiskan asennus ja irrottaminen Muista aina ennen huolto- ja korjaustöihin ryhtymistä Pysäytä paalain ja kytke voimansiirto vapaalle. Pysäytä traktorin moottori, ota virta-avain virtalukosta ja kytke paalaimen ja sen kaukosäätölaitteen käyttöjännite pois päältä. Kytke pysäköintijarru päälle, jotta traktori ja paalain pysyisivät paikallaan. Käytä tarvittaessa jarrukiiloja. Ole varovainen noukinta säätäessäsi. Varmistaudu esim. lankkujen avulla, että se pysyy ylhäällä, ellet voi säätää tai korjata sitä sen alhaalla ollessa. Tietyissä työskentelyolosuhteissa, esim. erittäin jyrkkä rinne, suositellaan paalin pudotusluiskan () irroittamista koneesta. Irroita kiinnitysmutterit () kierteistetyn varren ()päistä paalaimen molemmilta puolilta. Varo, paaliluiska nousee ylös itsestään! Nosta paaliluiskaa ylemmäs ja irroita kiristysjouset (4). 4 RP-A-08 Irroita kiinnitystapit () paalaimen molemmin puolin. Vedä kiinnitystapit () ulos molemmin puolin. Irroita paaliluiska () taaksepäin nostaen. Paaliluiskan asennus suoritetaan päinvastaisessa järjestyksessä kuin irrottaminen. RBR090 V - 0

41 5.6 Lankasidonta / Lanka- ja Verkkosidonta 5.6. Erityiset turvallisuusohjeet Perussäädöt ja käyttö Muista aina ennen huolto- korjaustöihin ryhtymistä Pysäytä paalain ja kytke voimansiirto vapaalle. Pysäytä traktorin moottori, ota virta-avain virtalukosta ja kytke paalaimen ja sen kaukosäätölaitteen käyttöjännite pois päältä. Kytke pysäköintijarru päälle, jotta traktori ja paalain pysyisivät paikallaan. Käytä tarvittaessa jarrukiiloja. Ole varovainen noukinta säätäessäsi. Varmistaudu esim. lankkujen avulla, että se pysyy ylhäällä, ellet voi säätää tai korjata sitä sen alhaalla ollessa. Sidonta- ja käärimismateriaalin valinta Sidontamateriaalin valinnalla on suuri merkitys pyöröpaalaimen moitteettoman toiminnan ja paalien varastoinnin kannalta. Korkealaatuinen sidontamateriaali takaa pyöröpaalien säilymisen ehyinä käsittelyn ja kuljetuksen aikana Sidontalaitteen osat Sidontalaitteen osat lanka- ja verkkosidonta RBV00 Leikkuuterä Sidontalaite Puristustela 4 Kumitela 5 Yhdystanko 6 Sidontaverkon jarrun kiinnitysjousi 7 Lankakotelo 8 Sidontaverkon jarru V -
