Alkuperäinen käyttöohje fi. Pyöröpaalain Combi Pack 1250 MultiCut (valmistusnumerosta alkaen)

Transkriptio

1 Alkuperäinen käyttöohje fi Pyöröpaalain Combi Pack 50 MultiCut (valmistusnumerosta alkaen) 0

2 EY-vaatimustenmukaisuusvakuutus Me, Maschinenfabrik Bernard Krone GmbH Heinrich-Krone-Str. 0, D Spelle vakuutamme seuraavassa mainitun tuotteen valmistajana, ainoana vastuullisena, että Kone: Tyyppi/Tyypit: Krone-pyöröpaalainmallit Combi-Pack 50 MultiCut joita tämä vakuutus koskee, vastaavat seuraavien direktiivien EY-direktiivi 006/4/EY (konedirektiivi) ja EY-direktiivi 004/08/EY (EMC) mukaisia vaatimuksia. Teknisten asiakirjojen kokoamiseen valtuutettuna toimii allekirjoittanut toimitusjohtaja. Spelle, Tri.-ins. Josef Horstmann (Toimitusjohtaja suunnittelu & kehitys) Valmistusvuosi: Koneen nro: Arvoisa asiakkaamme, Tässä on hankkimanne KRONE-koneen käyttöohje. Käyttöohje sisältää tärkeitä ohjeita koneen oikeasta ja turvallisesta käytöstä. Voit tilata uuden kirjan maahantuojalta, jos satut kadottamaan käyttöohjekirjan tai se likaantuu käyttökelvottomaksi. Ilmoita tilausta tehdessäsi koneesi valmistuskilven numerotiedot.

3 Sisällysluettelo Sisällysluettelo Yleistä... I -. Käyttötarkoitus... I -. Tekniset tiedot... I -.. Yleistä... I -.. Valmistajan osoite... I -.. Todistus... I -..4 Merkintä... I -..5 Kysely- ja tilaustiedot... I -..6 Määräysten mukainen käyttö... I -..7 Yleiset tekniset tiedot... I -..8 Combi Pack 50 MultiCut, tekniset tiedot (mitat millimetreinä)... I - Turvallisuus... II -. Käyttöohjekirjan merkkejä... II -. Turvallisuusohjeet ja tapaturmantorjuntaohjeet... II -.. Ammattitaitoinen henkilökunta ja henkilökunnan koulutus... II -.. Turvallisuusohjeiden laiminlyönnistä aiheutuvat vaarat... II -.. Turvallinen työskentely... II -..4 Yleiset turvallisuusohjeet... II -..5 Hinattavat työkoneet... II -..6 Nivelakselikäyttö... II -..7 Hydraulijärjestelmä... II -..8 Renkaat... II Huolto... II Koneen muutostyöt ja varaosien käyttö... II Määräysten mukainen käyttö... II - 4. Esittely... II Huomio- ja varoitustarrojen sijainti... II Ohjetarrojen sijainti... II Turvavarustus... II - 0 Ennen käyttöönottoa ja käytönoton jälkeen... II -. Käyttöönotto... II -. Paalaimen kiinnitys traktoriin... II -. Ajo tiellä... II Paalaimen irroittaminen traktorista... II Työskentely...IV - 4. Säädöt ennen työskentelyn aloittamista... IV - 4. Ajonopeus ja nivelakselin kierrosluku... IV - 4. Paalikammion täyttäminen... IV Paalin sitominen ja paalikammion tyhjennys... IV Voimansiirron kytkeminen pois päältä... IV Noukkimen voimansiirto ja katkopultti... IV Yläsuojus... IV Käärintäpöytä... IV Käärintävarsi... IV Sullojan peruutus... IV - 7

4 Sisällysluettelo 5 Perussäätö ja käyttö...v - 5. Noukin... V - 5. Tuulipelti... V Pyörivä karhonpainin... V - 5. Silputusmekanismi... V Muista turvallisuus... V Yleistä... V Silpun pituuden säätö... V Terät 0-asennossa... V Laukaisulaitteen säätö... V Vastaterien hallinta-akselin säätö... V Leikkuumekanismin tukkeumat... V Terien vaihto... V Verkkosidonta... V Erityiset turvallisuusohjeet... V Yleistä... V Verkkosidontalaitteen osat... V Verkkorullan paikalleen asettaminen... V Verkkojarrun säätö... V Sidontaverkon leveyden säätö... V Yhdistetty lanka- ja verkkosidonta... V Muista turvallisuus... V Lankasidontalaitteen osat... V Yleistä... V Langan pujottaminen paikalleen... V Langanrajoittimien säätö... V Lankajarrun säätö... V Sidontatavan valinta... V Anturin säätö... V Puristustelan säätö... V Automaattinen keskusvoitelu... V Käärintälaite... V Muista turvallisuus... V Koneen osat... V Toimintatapa... V Käärintämuovin asennus... V Kalvojarrun säätö... V Kalvon esikiristyksen säätö... V Kalvon leikkuu... V Käärintäpöydän välitys... V - 6 Hallintalaite...VI - 6. Yleistä... VI - 6. Asennus... VI - 6. Hallintalaite... VI Toiminnot... VI Perussäädöt... VI Paalaimen perussäädöt... VI - 8

5 Sisällysluettelo 6.5. Muovinkäärintälaitteen perusasetukset... VI Käyttö... VI Sidontalaitteen häiriöt... VI Vikailmoitukset... VI Hälytykset... VI Muovikäärinnän käsiohjaus... VI - 7 Huolto ja kunnossapito...vii - 7. Säädöt... VII Muista turvallisuus... VII Paaliportin lukituksen säätö... VII Ylemmän syöttötelan kaapimen säätäminen... VII Verkkosidontalaite... VII Antureiden säätö... VII Verkkosidontalaitteen anturi... VII Lankasidontalaitteen anturi... VII Paaliportin anturi I... VII Vastaterien anturi... VII Paaliportin anturi II (paaliportti täysin auki)... VII Siirtohaarukan anturi... VII Käärintäpöydän anturi... VII Voimanottoanturi... VII Pitovarren oikea ja vasen anturi... VII Käärintäpöydän kallistuksen anturi... VII Käärintävarren anturit... VII Suojatanko... VII Huolto... VII Muista turvallisuus... VII Yleistä... VII Renkaat... VII Vetoaisa... VII Pääkulmavaihde... VII Käyttöketjut... VII Muista turvallisuus... VII Yleistä... VII Käyttöketjujen kiristäminen... VII Hydraulijärjestelmä... VII Muista turvallisuus... VII Yleistä... VII Paalaimen ja käärintälaitteen hydrauliikka... VII Hydrauliikan suodatin... VII Hydraulisäiliö... VII Hydraulikaavio... VII Vetosilmukka... VII Vastaterien teroitus... VII Paineilmajarrujärjestelmä... VII Paineilmajarrulaitteiston huolto ja hoito (erikoisvaruste)... VII Putkiston ilmasuodatin... VII - 5

6 Sisällysluettelo 7.8. Paineilmasäiliö... VII Vedenpoistoventtiili, käsikäyttöinen... VII Voitelu... VII Muista turvallisuus... VII Paalaimen voitelukohteet, oikea sivu... VII Paalaimen voitelukohteet, vasen sivu... VII Talvisäilytys...VIII - 8. Yleistä... VIII - 9 Käyttöönotto...IX - 9. Yleistä... IX - 0 Häiriöt Syyt ja niiden poisto...x - 0. Yleiset häiriöt, niiden syyt ja poisto... X - 0. Keskusvoitelulaitteen häiriöt... X Muovinkäärintämekanismin käyttöhäiriöt ja niiden mahdolliset syyt... X Hallintalaitteen vikakoodit... X - 6 A Käyttöönotto... A - A. Käyttöönoton valmistelu... A - A. Vetoaisan korkeuden säätö... A - A. Nivelakselin asennus... A - 4 A.. Nivelakselin asennus... A - 4 A.. Nivelakselin suojussuppilon asentaminen... A - 5 A.. Pituuden sovittaminen... A - 6 A.4 Letkupidikkeen asennus... A - 7 A Sähkökytkentäkaavio...A - 8 B Hallintalaitteen testiohjel-mat ja laitteen ohjelmointi...b - B. Yleistä... B - B. Diagnosoivan testiohjelman käynnistäminen...b - B. Automaattinen anturitesti... B - 4 B.4 Käsikäyttöinen anturitesti... B - 5 B.5 Automaattinen venttiilitesti... B - 7 B.6 Käsiohjattu venttiileiden testaus...b - 9 B.7 Moottorin testaus...b - 0 B.8 Etäisyysantureiden säätö... B - B.9 Paalainmallin tallennus... B - B.0 Näytön kielen valinta... B - 4 B. Jännitteen näyttö...b - 5 B. Perussäädöt... B - 6 4

7 Yleistä Käyttöohje sisältää perusohjeita, jotka on huomioitava koneen asennusta, käyttöä ja huoltoa suoritettaessa. Sen vuoksi käyttäjien on ehdottomasti ennen koneen käyttöä luettava tämä käyttöohje ja sitä on säilytettävä paikassa, jossa se on aina käsillä. Yleistä..4 Merkintä Konetiedot on ilmoitettu tyyppikilvessä (). Tyyppikilpi sijaitsee koneen oikealla puolella verkkojarrun lähellä. Turvallisuutta käsittelevän käyttöohjeen osan yleisten turvallisuusohjeiden lisäksi on huomioitava muissa kappaleissa mainitut turvallisuusohjeet. Tässä käyttöohjeessa hallintalaitteen näytön tekstit ovat ulkomaisesta kuvamateriaalista johtuen osin saksan- ja osin englanninkieliset. Combi Pack - paalaimen näyttöön on kuitenkin mahdollisuus valita myös suomen- ja ruotsinkielinen teksti.. Käyttötarkoitus Combi Pack 50 on noukkimella ja paalikammiolla sekä käärintälaitteella varustettu pyöröpaalain. Se tiivistää paalattavan materiaalin kuten tuorerehun, heinän ja oljet. Combi Pack 50:n paalikammiossa voidaan puristaa n.,5 m läpimittaiset pyöröpaalit. Pyöröpaalien leveys on,0 m. Nämä paalainmallit on varustettu verkkosidontalaitteella. Kone voidaan lisäksi varustaa kaksoisnarusidontalaitteella.. Tekniset tiedot.. Yleistä Tämä käyttöohje on voimassa Combi Pack 50 pyöröpaalaimelle valmistusnumerosta lähtien: Maschinenfabrik Bernard Krone GmbH Heinrich-Krone-Str. 0 D Spelle Tyyppi Koneen valmistusnumero Hankintavuosi Agrimarketin varaosapalvelun puhelinnumero Made in Germany.. Valmistajan osoite Maschinenfabriken Bernard Krone GmbH Heinrich-Krone-Straße 0 D Spelle, Saksa Puhelin: int /95-0 Telefax: int / info.ldm@krone.de.. Todistus EY-vaatimustenmukaisuusilmoitus EU-direktiivin mukaan. Katso kansilehden sisäkansi. Merkitse uuden koneesi tiedot ylläoleville riveille. Siten ne ovat aina saatavillasi. Konekilpi on virallinen eikä sitä saa irroittaa, muuttaa tai peittää...5 Kysely- ja tilaustiedot Ilmoita konetta koskevissa kyselyissä ja varaosia tilattaessa koneen tyyppikilpeen merkityt tiedot. Se estää erehdykset ja nopeuttaa palvelua Alkuperäisvaraosat ja valmistajan hyväksymät lisävarusteet takaavat turvallisen käytön. Muunlaisten osien käyttö voi vahinkotapauksessa aiheuttaa takuun raukeamisen. CombiPack 75-4 FIN I -

8 Yleistä..6 Määräysten mukainen käyttö Pyöröpaalain Combi Pack 50 MultiCut on tarkoitettu ainoastaan maatalouskäyttöön (määräystenmukainen käyttö). Kaikenlainen muu käyttö ei ole määräysten mukaista. Valmistaja ei vastaa määräysten vastaisen käytön aiheuttamista vahingoista, vastuussa tällaisesta käytöstä on vain käyttäjä. Määräysten mukaiseen käyttöön sisältyy myöskin valmistajan ilmoittamien käyttö-, huolto- ja kunnossapito-ohjeiden noudattaminen. Paalattava materiaali: Krone-pyöröpaalain soveltuu maatalouden korsituotteiden, kuten tuorerehun, heinän ja oljen paalaukseen. Muiden tuotteiden paalaaminen on sallittua vain valmistajan luvalla. Perusedellytyksenä on, että paalaimen noukin poimii paalattavan materiaalin karholta syöttäen sen koneeseen...7 Yleiset tekniset tiedot Kuljetusajo on luvallista vain paalikammion ollessa tyhjä. Suurin sallittu nopeus: 40 km/h Jarrutonta konetta vedettäessä on traktorin painon oltava vähintään paalaimen omapainoa vastaava. Mikäli koneen käyttöön tarvitaan erityislupa (esim. ajokortti), on ko. asiassa noudatettava paikallisia asetuksia ja määräyksiä! Pellolla työssä paalainta käytettäessä suurin sallittu paalaimen kokonaispaino on 6000 kg, josta vetoaisalla max. 600 kg. Sähköinen kaukosäätölaite on kytkettävä tiellä ajettaessa pois päältä! I - CombiPack 75-4 FIN

9 Yleistä..8 Combi Pack 50 MultiCut, tekniset tiedot (mitat millimetreinä) Akselisto Teli (akseliväli 940) yksittäisakseli Leveys (riippuen varustuksesta) Paino Raideleveys Renkaat Pituus Korkeus Noukinleveys (DIN) kts tyyppikilpi /55-7/0 PR tai 600/55-6,5 9.0/45-7/0PR Paalikoko Tehontarve Nivelakselin kierrosluku Halkaisija Leveys kw (60 hv) 540 r/min Suurin sallittu paine hydrauliikassa 00 bar Sähköliitännät Sidontaverkko Käärintämuovi Sidontalanka Nivelakselin ylikuormitussuoja Valot Hallintalaite Leveys Holkin pituus Holkin läpimitta Rullan halkaisija Leveys Esikiristys Holkin läpimitta Rullan halkaisija Volt - 7-napainen pistoke (DIN) Volt - -napainen pistoke (DIN) 50 ± enintään 0 (000 m :n rulla) x 750 (tai 500) 50% tai 70% enintään 60 Keinokuitulanka m/kg Sisallanka50-00 m/kg 540 r/min Nokkakytkin 500 Nm CombiPack 75-4 FIN I -

10 Yleistä I - 4 CombiPack 75-4 FIN

11 Turvallisuus. Käyttöohjekirjan merkkejä Tässä käyttöohjeessa on merkitty allaolevalla HUOMIOMERKILLÄ on sellaiset kohdat, joihin käyttäjän tulee kiinnittää erityistä huomiota. DIN W9 huomiomerkki Yleiset toiminto-ohjeet on merkitty osoittavan sormen merkillä (alla): Turvallisuus. Turvallisuusohjeet ja tapaturmantorjuntaohjeet..ammattitaitoinen henkilökunta ja henkilökunnan koulutus Pyöröpaalainta saavat käyttää, huoltaa ja kunnossapitää/korjata vain henkilöt, joilla on riittävä asiantuntemus, ja jotka ovat tietoisia töihin liittyvistä vaaroista. Omistajan on tarkkaan määriteltävä vastuualueet, vastuut, ja hän myös vastaa henkilökunnan valvonnasta. Jos henkilökunnalla ei ole riittävää asiantuntemusta, on järjestettävä koulutus ja henkilökuntaa on opastettava töissä. Omistajan on lisäksi varmistuttava siitä, että koneenkäyttäjä on tutustunut käyttöohjeisiin ja myöskin ymmärtänyt niiden merkityksen. Korjaukset, joita ei ole selostettu käyttöohjeessa, on aina annettava valtuutetun asiantuntevan korjaamon tehtäväksi...turvallisuusohjeiden laiminlyönnistä aiheutuvat vaarat Koneeseen kiinnitettyjä ohjetarroja on ehdottomasti noudatettava, ja ne on pidettävä luettavassa kunnossa. Turvallisuusohjeiden laiminlyöminen voi aiheuttaa vaaratilanteita käyttäjälle, ympäristölle ja koneelle. Turvallisuusohjeiden laiminlyöminen voi johtaa takuun ja mahdollisten korvausvaatimusten raukeamiseen. Ohjeiden laiminlyönti saatta johtaa esim. seuraaviin tilanteisiin työturvallisuusohjeiden laiminlyönti saattaa johtaa henkilövahinkoihin koneen toiminta saattaa häiriintyä tai se voi rikkoutua korjaus- tai huoltotilanteessa työntekijä saattaa joutuaa vaaralle alttiiksi työntekijä saattaa altistua kemiallisten aineiden aiheuttamille vaaroille ympäristö saattaa saastua esim. vuotavan öljyn vuoksi..turvallinen työskentely Ota huomioon ja noudata tässä käyttöohjeessa mainitut turvallisuusohjeet, voimassa olevat määräykset ja mahdolliset työpaikan sisäiset työ-, käyttö- ja turvallisuusmääräykset. Alan ammattiyhdistysten työsuojelu- ja tapaturmantorjuntamääräykset ovat sitovia. Koneen valmistajan turvallisuusmääräykset on otettava huomioon. CombiPack 75-4 FIN II -

12 Turvallisuus Noudata paalainta käyttäessäsi paikallisia työturvallisuus- ja liikennesääntöjä...4yleiset turvallisuusohjeet. Annettujen ohjeiden lisäksi kaikkia asiaan kuuluvia turvallisuusohjeita tulee noudattaa.. Koneessa olevat varoitus- ja ohjekilvet antavat tärkeää tietoa koneen turvallisesta käyttämisestä. Niiden noudattaminen on tärkeää oman turvallisuutesi vuoksi!. Ota huomioon ja noudata kaikkia Tieliikennelain ja - asetusten määräyksiä ajaessasi yleisellä tiellä. 4. Tutustu tarkoin koneen toimintaan ja säätöihin ennen kuin aloitat työskentelyn. Työn aikana tämä on liian myöhäistä! 5. Koneen käyttäjän tulee käyttää vain hyvin istuvia vaatteita. Roikkuvat liepeet saattavat tarttua johonkin liikkuvaan osaan kiinni. 6. Pidä kone aina puhtaana. Näin vähennät tulipalon vaaraa. 7. Ennen traktorin käynnistämistä varmista ettei ketään, erityisesti lapsia, ole koneen lähettyvillä. Hyvä näkyvyys on välttämätön! 8. Kukaan ei saa oleskella koneen päällä sitä tiellä kuljetettaessa tai sillä työskenneltäessä. 9. Kytke kone traktoriin tässä ohjekirjassa annettujen ohjeiden mukaisesti ja käyttäen hyväksi vain tähän tarkoitukseen suunniteltuja kiinnikkeitä. 0. Kytkiessäsi ja irroittaessasi konetta traktorista aseta seisontatuki asianomaiseen asentoon ja varmista, että kone on tukevasti sen varassa eikä pääse liikkeelle itsestään. Aseta pyörien eteen vierintäesteet.. Noudata erityistä varovaisuutta kytkiessäsi ja irroittaessasi konetta traktorista! 5. Kaikki konetta liikuttavat laitteet, kuten köydet, ketjut, tangot yms, on asetettava niin, että tahattomat liikkeet eivät voi niihin vaikuttaa koneen kuljetus- tai työasennossa. 6. Kuljettaessasi konetta yleisillä teillä asenna kone kaikilta osiltaan kuljetusasentoon ja noudata kuljetuksen aikana valmistajan siitä antamia ohjeita. 7. Älä koskaan ajon aikana poistu kuljettajan paikalta. 8. Valitse aina nopeus olosuhteiden mukaiseksi. Vältä äkillisiä käännöksiä ajaessasi ylämäkeen, alamäkeen tai rinteen suuntaisesti. 9. Traktorin käyttäytymiseen kuljetuksen aikana, sen ohjautumiseen ja jarrujen toimintaan voivat vaikuttaa hinattavat tai nostolaitteessa olevat työkoneet ja lisäpainot. On siksi tärkeää, että aina on käytettävissä riittävä ohjautuvuus ja jarrutettavuus. 0. Ajaessasi mutkissa ota huomioon mahdolliset sivuylitykset sekä ulkokaarteen suuntaan vaikuttava keskipakoisvoima!. Käynnistä kone vasta kun kaikki suojalaitteet ovat asianmukaisesti paikoillaan.. Oleskelu koneen työalueella on kielletty.. Ole varovainen käännöksissä ja päisteissä, jotta ulkopuoliset eivät ole liian lähellä konetta. 4. Hydraulisia sylintereitä saa käyttää vain silloin kun ketään ei oleskele vaara-alueella. 5. Ole varovainen kaukosäätimiä käyttäessäsi. Koneen osien liikkuminen saattaa aiheuttaa puristumis- tai leikkautumisvaaran. 6. Laske työkone alas, pysäytä traktorin moottori ja ota virta-avain virtalukosta kun poistut traktorin ohjaamosta. 7. Oleskelu traktorin ja työkoneen välissä on kielletty ellei koneen liikkumista ole estetty pysäköintijarrua tai jarrukiiloja käyttäen. Traktorissa on tarpeen vaatiessa käytettävä lisäpainoja sopivissa kohdin.. Ota huomioon sallitut akselipainot, kokonaispainot sekä kuljetusmitat. 4. Tarkista ja asenna kaikki yleisillä teillä kuljetusta varten tarvittavat varusteet, kuten valot, heijastimet ja hitaan ajoneuvon kolmio. II - CombiPack 75-4 FIN

13 Turvallisuus..5Hinattavat työkoneet. Varmista, ettei työkone pääse liikkumaan itsestään.. Ota huomioon suurimmat sallitut kuormitukset traktorin vetokoukulle ja vetovarsille.. Ota huomioon tarvittavat liikevarat kytkiessäsi työkonetta traktorin nostolaitteisiin, vetokoukkuun tai maatalousvetolaitteeseen...6nivelakselikäyttö. Käytä vain valmistajan hyväksymää nivelakselia.. Suojusputket ja -suppilot sekä traktorin voa-suojus on aina oltava asennettuna paikalleen. Suojusten on oltava hyvässä kunnossa (myös työkoneen puoleisessa päässä).. Varmistaudu, että nivelakseli on oikean mittainen. Työasennossa putkien on mentävä riittävästi sisäkkäin. Lyhimmillään ollessaan akselin puolikkaat eivät saa pohjata ristikoihin. Lyhennä akselia ja suojuskuoria tarpeen mukaan. 4. Nivelakselin saa asentaa paikalleen vain traktorin voimanottoakselin ollessa kytkettynä pois päältä, moottorin ollessa pysäytettynä ja virta-avaimen ollessa poistettuna virtalukosta. 5. Mikäli nivelakselin vapaakytkin tai ylikuormituskytkin ei peity traktorin akselinsuojuksen alle, tämä kytkin tulee asentaa työkoneen puoleiseen päähän akselia. 6. Varmistaudu, että nivelakseli on oikein asennettu ja lukkiutunut kiinnitysuriinsa. 7. Kytke akselinsuojuksen lukitusketju siten, ettei suojus pääse pyörimään. 8. Ennen kuin kytket voimanoton päälle varmistu, että akselin pyörimisnopeus on valmistajan suositusten mukainen, ja että pyörimissuunta on oikea. 9. Ennen voimanoton kytkemistä päälle varmista, ettei ketään seiso vaara-alueella. 0. Älä koskaan kytke voimanottoakselia päälle moottorin ollessa pysähdyksissä.. Älä päästä ketään nivelakselin lähelle sen ollessa toiminnassa.. Varoitus! Koneen osat saattavat keskipakoisvoiman ansiosta pyörimistään vielä senkin jälkeen kun voimanotto on kytketty pois päältä. Älä koskaan koske pyöriviin osiin. Varmista, että kone on täysin pysähdyksissä ennen minkään työn aloittamista koneen parissa. 4. Ennen puhdistamista, voitelua, asennuksia tai säätöjä työkoneessa tai nivelakselissa, kytke voimanotto pois päältä, pysäytä moottori ja poista virta-avain virtalukosta. 5. Aseta irroitettu nivelakseli sille tarkoitettuun kiinnikkeeseen. 6. Aseta traktorin voimansiirtoakselin päähän suojaholkki kun olet irroittanut nivelakselin traktorista. 7. Koneeseen tulleet vauriot on korjattava heti ennen kuin työkonetta uudelleen käytetään...7hydraulijärjestelmä. Hydraulijärjestelmässä vallitsee korkea paine!. Yhdistäessäsi hydraulisylinteriä, hydraulimoottoria ja hydrauliletkuja keskenään varmista, että kytkentä tehdään oikein ja asianmukaisesti.. Kytkettäessä hydrauliletkua traktorin hydrauliikkaan hydraulijärjestelmä ei saa olla paineistettu koneen eikä traktorin puolella. 4. Merkitse traktorin ja työkoneen hydrauliliitokset niin, että virheelliset kytkennät vältetään. Mikäli letkut sekaantuvat keskenään, toiminta voi käynnistyä väärin päin. Onnettomuusvaara! 5. Tarkista hydrauliletkut säännöllisin välein ja uusi ne, jos ne ovat kuluneet tai vaurioituneet. Kaikkien uusittujen letkujen tulee olla laadultaan valmistajan hyväksymiä. 6. Etsiessäsi vuotoja käytä asiaankuuluvia suojaimia. Vammautumisvaara! 7. Hydrauliöljy, joka tulee kovalla paineella ulos, saattaa rikkoa ihon ja aiheuttaa vakavaa vauriota terveydelle. Vamman sattuessa ota heti yhteys lääkäriin, koska on olemassa vakava tulehdusvaara. 8. Ennen työskentelyä hydrauliikkalaitteiden kanssa päästä järjestelmä paineettomaksi ja pysäytä moottori.. Kytke aina voimanotto pois päältä, kun sitä ei tarvita tai kun akselin ristinivelen kulma ylittää akselin valmistajan suositukset. CombiPack 75-4 FIN II -

14 Turvallisuus..8Renkaat. Työskennellessäsi renkaiden parissa varmista, että työkone on tuettu kunnolla paikalleen esimerkiksi jarrukiiloilla. Irroittaessasi pyörää, tue kone ylös niin, ettei se pääse vahingossa putoamaan.. Pyörien ja renkaiden asennuksessa tulee käyttää tähän työhön tarkoitettuja työkaluja ja -välineitä.. Pyörien ja renkaiden korjauksen saa tehdä vain työn hallitseva, ammattitaitoinen henkilö, jolla on käytössään oikeat työkalut. 4. Tarkasta renkaiden ilmanpaine säännöllisesti! Pidä renkaissa tässä ohjekirjassa neuvottu paine...9huolto. Koneen huolto, säätö, puhdistus ja korjaus ovat sallittuja vain, kun kone on laskettu tukevalle alustalle, traktorin moottori pysäytetty ja virta-avain poistettu virtalukosta.. Tarkista kaikkien pulttien ja muttereiden kireys säännöllisesti sekä kiristä ne tarvittaessa.. Tue kone kunnolla paikalleen ennenkuin aloitat huoltotöitä ylös nostetun koneen alla. 4. Vaihdettaessa osia, joissa on teräviä reunoja, käytä oikeita työkaluja sekä asianmukaisia suojavaatteita sekä -käsineitä. 5. Hävitä jäteöljy ja -rasva sekä käytetyt suodattimet annettujen ohjeiden mukaisesti ympäristöä saastuttamatta. 6. Kytke kaikista laitteista virta pois päältä ennenkuin alat työskennellä koneen sähkölaitteiden parissa. 7. Tarkasta säännöllisesti, että koneen suojalaitteet ja suojukset ole päässeet kulumaan. Pidä ne hyvässä kunnossa ja uusi tarvittaessa. 8. Irroita laturin ja akun johtimet ennenkuin alat sähköhitsata traktoriin tai työkoneeseen liittyviä osia. 9. Varaosien tulee täyttää valmistajan asettamat vaatimukset. Käytä vain alkuperäisiä Krone-osia! 0. Paineakuissa tulee käyttää vain typpikaasua. Räjähdysvaara!..0 Koneen muutostyöt ja varaosien käyttö Koneen rakennetta ei sa muuttaa ilman valmistajalta saatua kirjallista lupaa. Valmistajan takaamien alkuperäisvaraosien käyttö varmistaa koneen turvallisen toiminnan. Tarvikeosien käyttö ja siitä mahdollisesti aiheutuvat seurannaisvauriot johtavat koneen valmistajalle asetettujen vastuiden raukeamiseen... Määräysten mukainen käyttö Krone CombiPack -paalain on tarkoitettu ainoastaan maatalouskäyttöön (määräystenmukainen käyttö). Kaikenlainen muu käyttö ei ole määräysten mukaista. Valmistaja ei vastaa määräysten vastaisen käytön aiheuttamista vahingoista, vastuussa tällaisesta käytöstä on vain käyttäjä. Määräysten mukaiseen käyttöön sisältyy myöskin valmistajan ilmoittamien käyttö-, huolto- ja kunnossapito-ohjeiden noudattaminen. Paalattava materiaali: Krone CombiPack -pyöröpaalain soveltuu maatalouden korsituotteiden, kuten tuorerehun, heinän ja oljen paalaukseen. II - 4 CombiPack 75-4 FIN

15 Turvallisuus. Esittely Krone CombiPack -pyöröpaalaimessa on asetusten mukaiset suojavälineet ja varoitustarrat. Koneen liikkuvia osia ei kuitenkaan voida suojata tai peittää aivan kokonaan ilman että koneen toiminta kärsisi. Täten käyttäjän tulee noudattaa harkintaa ja varovaisuutta paalaimella työskennellessään ja sitä huoltaessaan. Koneeseen on kiinnitetty ohje- ja varoitusmerkintöjä. Pidä ne luettavassa kunnossa ja noudata niitä! Tutustu koneeseen merkittyihin turvaohjeisiin. Seuraavalla sivulla kuvatut varoitustarrat löytyvät koneesta alla olevan kuvan osoittamista paikoista. Vaihda mahdollisesti kuluneet tai käytön aikana vaurioituneet tarrat. Tilausnumerot kuvien yhteydessä...huomio- ja varoitustarrojen sijainti Koneen oika sivu RBR09C Lue käyttöohjekirja ennen koneen käyttöönottoa! Voimanoton nopeus on 540 tai 000 r/ min*. Hydraulipainetta ei pidä nostaa yli 00 bar. Til. n:o (x) MAX. 540/min MAX. 00 bar MAX.000/ min MAX. 00 bar Til. n:o (x) *konemallista riippuen Til. n:o (x) CombiPack 75-4 FIN II - 5

16 Turvallisuus Koneen vasen sivu RBR086B 4 Älä työnnä käsiäsi vaaraalueelle. Leikkautumis- tai puristumisvaara osien liikkuessa. Älä mene liian lähelle noukinta koneen käydessä. Til. n:o (x) Til. n:o (x) 5 6 Varo sidontalaitteeseen, sullojaan ja vastateriin liittyviä osia. Leikkautumis- ja puristumisvaara! Älä seiso ylösnostetun paaliportin alla. Sulje sylinterin turvahana ennenkuin menet paaliportin alle. Til. n:o (x) Til. n:o (x) II - 6 CombiPack 75-4 FIN

17 Turvallisuus 7 8 Varo pyöriviä ruuvikuljettimia. Asenna kaikki suojukset paikalleen ennenkuin käynnistät koneen. Til. n:o (x) Til. n:o (x) 9 0 Paineakussa on korkean paineenalaista öljyä ja kaasua. Anna ammattimiehen suorittaa huoltotyö. Noudata huoltokirjan ohjeita. Til. n:o (x) Der Aufenthalt im Gefahrenbereich ist nur bei eingelegter Hubzylindersicherung zulässig. Til. n:o (x) STOP Älä mene koneen koneen osien liikealueelle. Puristumisvaara Til. n:o (4x) GO Turvakatkaisin kytkee paalaimen toiminnot kaikki pois päältä. Til. n:o (x) Kytke voimansiirto pois päältä ja pysäytä traktorin moottori ennenkuin nouset paalaimen päälle. Kytke kaikki hallintalaitteet vapaa-asentoon. Til. n:o (x) CombiPack 75-4 FIN II - 7

18 Turvallisuus..Ohjetarrojen sijainti Koneen oikea sivu RBR09D Koneen vasen sivu RBR086F II - 8 CombiPack 75-4 FIN

19 0h 0h 0h 0h 0h 0h 0h h 00h 00h 0h 0h 40h 0h 0h 0h h 50h 0h 0h h 0h 0h 0h 40h 0h 40h 0h 0h 0 0h 0h 0h 00h 0h Turvallisuus Ohjetarrat sisältävät tärkeitä koneen käyttöön liittyviä ohjeita (x) (x) (x) ,5 baru 5 0m ,0 bar (x) 6 renkaat 9.0/ ,5 bar (x) 94-0 (x) 94-0 (x) renkaat 5.0/ (x) vain lanka ,5 bar (x) verkko renkaat.5/ (x) (x) (x) (x) (nur wenn keine Zentralschmierung) (x) (x) ( x) mm 750 mm Straßenfahrt nur in Stellung (Vollast) am Bremskraftregler zulässig L R (x) (x) (x) vain paineilmajarruilla varustetussa mallissa min. 80 mm max. 400 mm (x) 94-0 (x) CombiPack 75-4 FIN II - 9

20 Turvallisuus..Turvavarustus Konetta ei saa käyttää ilman turvalaitteita. Tarkasta käärintäpöydän turvalaitteiden toiminta ennen koneen käyttöönottoa. Pikapysäyttimen () painallus tai molemmissa käärinvarsissa olevien turvatankojen () koskettaminen pysäyttää käärintälaitteen toiminnan. CP II - 0 CombiPack 75-4 FIN

21 Käyttö Ennen käyttöönottoa ja käytönoton jälkeen. Käyttöönotto Kuljetustilantarpeen pienentämiseksi paalain toimitetaan osittain purettuna maahantuojalle. Paalain on koottava ennen käyttöönottoa, kts käyttöohjekirjan liite A. Traktoria vaihdettaessa on tarkastettava seuraavat asiat: Vetoaisan säätö (Kts liite A) Nivelakselin pituus (Kts liite A) Erityiset turvaohjeet Yleisten turvaohjeiden ohella paalainta käytettäessä on noudatettava erityisiä paalaimen käyttöön liittyviä turvaohjeita. Muista seuraavat asiat ennenkuin ryhdyt huolto-, asennus-, korjaus- tai säätötöihin:. Kytke työkoneen voimansiirto vapaalle.. Pysäytä traktorin moottori.. Ota virta-avain virtalukosta. 4. Kytke pysäköintijarru päälle ja varmista, että yhdistelmä ei lähde liikkeelle itsestään. Pysy turvallisen välimatkan päässä koneen liikkuvista osista. Varo erityisesti noukinta ja syöttölaitteen osia. Kytke voimansiirto vapaalle ja pysäytä moottori ennenkuin ryhdyt puhdistamaan mahdollisesti tukkeutunutta syöttölaitteistoa. Älä koskaan oleskele paaliportin avautumisalueella tai varmistamattoman paaliportin alla. Älä mene liian lähelle käärintävarren liikealuetta. Korjaustöiden ajaksi paaliportin ylhäällä pysyminen on varmistettava sulkuhanalla. Kytke voimansiirto vapaalle ja pysäytä moottori ennenkuin ryhdyt puhdistamaan paalikammiota. Irroita myös paalaimen virtajohto ennen työhön ryhtymistä. Vaaratilanteessa voimansiirto on kytkettävä vapaalle ja paalain on pysäytettävä välittömästi. Älä poistu traktorin ohjaamosta paalaimen käydessä. Paalain on suunniteltu toimimaan nivelakselin 540 r/min nopeudella (erikoistilauksesta 000 r/min). Varo leikkuuteriä ja leikkuulaitteistoa, loukkaantumisvaara! Noudata varovaisuutta rinnepelloilla paalattaessa. Pudota paalit sellaiseen paikkaan, missä ne pysyvät paikallaan eivätkä lähde vierimään rinnettä alaspäin. CombiPack 75-4 FIN III -

22 Käyttö. Paalaimen kiinnitys traktoriin Kytke paalain riittävän suureen traktoriin! Kiinnitä paalain riittävän suureen traktoriin ja varmistaudu, että vetolaite on lukkiutunut ennen liikkeellelähtöä. Käytä tukijalkaa varoen. Puristumisvaara! Seisontatuen kuljetusasento: Nosta tukilevyä () ylös kampea kiertäen niin, että tukijalalla ei enää ole painoa. Avaa lukitustappi () ja nosta tukijalka ylimpään asentoonsa. Työnnä lukitustappi reikäänsä. Aseta pyörien estekiilat kuljetustelineisiinsä. Käännä tukilevy () niin, että suora syrjä on noukinta kohden. 4 4 Hydrauliletkuja kiinnitettäessä on tarkastettava, että traktorin ja koneen hydrauliikka on paineeton. CPB000 Puhdista hydrauliliittimet () ennen letkun kytkentää. Pujota hydrauliletku vetoaisassa olevan kannatinsilmukan () läpi. Liitännän helpottamiseksi letkussa () on värimerkintä. Liitäntä: Noukkimen käyttö keltainen suojus. KR0000 Nivelakseli Kytke nivelakseli traktorin voimanottoakseliin. Varmistaudu, että nivelakselin ylikuormituskytkin toimii asianmukaisesti. Tutustu nivelakselin käyttöohjeeseen. Kytke nivelakselin turvaketjut traktorin kiinteään osaan, jotta akselin suojusputki ei pääse pyörimään. KR--080 III - CombiPack 75-4 FIN

23 Käyttö Sähköliitäntä Kytke paalaimen virtajohto () traktorin 7-napaiseen pistorasiaan. Ripusta sähköjohdot niin, että ne eivät ota kiinni pyöriin tai muihin liikkuviin osiin. Kiinnitä kaukosäätölaitteen hallintakonsoli sopivalle paikalle traktorin ohjaamossa. Liitä virtajohto (DIN 9680) -napaiseen pistorasiaan. Tilaa liitosjohto ja tarvittavat pistokkeet sekä tarvittavat osat jos ne traktoristasi puuttuvat (tilausnro ). KR0000 Paineilmajarruputkiston paineilmaliitännät Kytke paineilmajohtojen värilliset liitäntäpäät () traktorin vastaavan värisiin liittimiin ja lukitse ne. Kytke ensin keltainen liitin ja lukitse se. Irrottaminen suoritetaan päinvastaisessa järjestyksessä. Tiellä ajettaessa on aina valittava asento täysi kuorma (). Puolikuorma tai tyhjä kuorma -asentoa voidaan käyttää esim. kostealla pellolla ajettaessa. CP00 KR000 CombiPack 75-4 FIN III -

24 Käyttö Hydrauliset jarrut Muutamat vientimallit on varustettu hydraulijarrulla. Tällöin tarvitaan erillinen yksitoiminen hydrauliventtiili jarrujen käyttöön. Hydrauliletku () kytketään traktorin hydrauliliittimeen ja jarrua käytetään normaaliin tapaan hallintaventtiilillä. Combi Pack -paalain voidaan varustaa yksitoimisella sylinterillä toimivalla hydraulijarrulla. Tällöin jarrujärjestelmä kytketään traktorin yksitoimiseen venttiililohkoon ja vapaaseen paluuseen. Jarrua hallitaan normaaliin tapaan traktorin hallintaventtiilillä. Painetta voidaan säätää paalaimen hallintaventtiilillä. Rajoitusventtiili on säädetty n. 50 bar paineelle. KR000 Verkkojarru Poista jarrun ulkokehällä () oleva suojateippi () ennen paalaimen käyttöönottoa. CP060 Muovin katkaisu Poista suojus () ennen kuin aloitat paalauksen uudella koneella. CP0000 III - 4 CombiPack 75-4 FIN

25 Käyttö. Ajo tiellä Tyhjennä paalikammio ja lukitse se kiinni ennenkuin menet julkiselle tielle. Matkustajien kuljettaminen paalaimen päällä on kielletty. Suurin sallittu nopeus: 40 km/h. Varmistaudu, että paalain on kaikin puolin liikennöitävässä kunnossa ja tarkista etenkin valot ja renkaat. Katso myös, että suojapellit ovat kiinni ja lukitut, ja että noukin on nostettu ja lukittu yläasentoonsa. Varmistaudu ennen liikkeellelähtöä, että näet traktorista esteettä ulos, ja että paalain on näköpiirissäsi. Tukijalka Kytke hallintalaitteen virta pois päältä. Varmistaudu, että tukijalka () on ylhäällä kuljetusasennossaan. CPB0000 Noukin Varmistaudu, että noukin on yläasennossa ja pysyy siinä. Lukitse noukin paikalleen mikäli se on tarpeen. Löysää säätöruuvit (). Siirrä rajoitinta () eteenpäin. Kiristä säätöruuvit (). Säädä toinen puoli samalla tavalla. Kytke virta pois hallintalaitteesta. RBV90 Valot Kytke valojen virtajohto traktorin pistorasiaan. Tarkasta että heijastimet ovat puhtaat ja että takavalot toimivat asianmukaisesti. Puhdista sivuheijastimet. CP050 CombiPack 75-4 FIN III - 5

26 Kumikangas Käyttö Kiinnitä kumikangas () vaakasuoraan pitimeen (4). 4 CP00000 Käärintävarsi Laske käärintävarsi () kuljetustukensa () varaan kampea () kiertäen. Lukitse kampi sokalla (4) (kts kappale 5.8.4). 4 Varmista yläpidikkeen paikallaanpysyminen jännittämällä jousi sopivalle kireydelle. Lukituspultti (5) ei saa koskettaa lattaraudan (6) alareunaa. 6 5 CP CP0000 Seisontajarru (lisävaruste) Seisontajarru () sijaitsee aisan etuosassa oikealla. Kun kone on kiinnitetty traktoriin, seisontajarru on kytkettävä irti. CP III - 6 CombiPack 75-4 FIN

27 Käyttö.4 Paalaimen irroittaminen traktorista Pysäköi paalain tasaiselle, kovalle alustalle. Aseta riittävän suuri lisälevy tukijalan alle, mikäli joudut pysäköimään paalaimen pellolle tai pehmeälle alustalle. Aseta pyörien eteen ja taakse jarrukiilat ennenkuin lasket paalaimen tukijalkansa varaan. Käsittele seisontatukea varoen, jotta se ei putoaisi varpaillesi tai jotta et puristaisi sormiasi sen väliin. Vapauta paine hydrauliikasta ennen letkujen irroittamista. Älä koske nivelakseliin ennenkuin voimansiirto on vapaalla, moottori on pysähtynyt ja virtaavain on pois virtalukosta. Pysäköi paalain kovalle, tasaiselle alustalle. Varmista koneen paikallaanpysyminen jarrukiiloin ()..4. Seisontajarru (lisävaruste) Seisontajarru () sijaitsee aisan etuosassa oikealla. Ennen kuin kone irrotetaan, on varmistettava seisontajarrulla, että se ei pääse liikkumaan itsestään. CP Tukijalan alas laskeminen Irroita lukitussokka ja -tappi () ja laske tukijalka teleskooppisessa putkessaan () ala-asentoonsa. Aseta lukitustappi () ja sokka paikalleen. Kierrä kampea niin paljon, että tukijalan levy () on tukevasti maata vasten ja keventää painon vetoaisalta. Varmistaudu, että tukijalka ei uppoa maahan. Käytä tarvittaessa lautaa tms. tukipisteen laajentamiseen. CPB00090 CombiPack 75-4 FIN III - 7

28 Käyttö Irroita nivelakseli (). Ripusta nivelakseli kannatinkoukkuunsa (). RBV040 Irroita hydrauliletkut () ja sähköjohto. Ripusta letkut lankakotelon edessä oleviin pidikkeisiinsä. Irroita traktori paalaimen vetoaisasta. Aja traktoria varovasti eteenpäin. CP0000 III - 8 CombiPack 75-4 FIN

29 Käyttö 4 Työskentely Erityisiä turvallisuusohjeita Tutustu toisaalla tässä kirjassa oleviin yleisiin turvallisuusohjeisiin sekä oheisiin erityisohjeisiin. Kaikille huolto-, asennus-, korjaus- ja säätötöille pätevät seuraavat ohjeet: - Kytke voimansiirto pois päältä. - Pysäytä traktorin moottori. - Ota virta-avain virtalukosta. - Varmistaudu että traktori ja paalain pysyvät paikallaan. Pysy turvallisen välimatkan päässä koneen liikkuvista osista. Varo erityisesti noukinta ja syöttölaitteen osia. Kytke voimansiirto vapaalle ja pysäytä moottori ennenkuin ryhdyt puhdistamaan mahdollisesti tukkeutunutta syöttölaitteistoa. Älä koskaan oleskele paaliportin avautumisalueella tai varmistamattoman paaliportin alla. Korjaustöiden ajaksi paaliportin ylhäällä pysyminen on varmistettava sulkuhanalla. Kytke voimansiirto vapaalle ja pysäytä moottori ennenkuin ryhdyt puhdistamaan paalikammiota. Irroita myös paalaimen virtajohto ennen työhön ryhtymistä. Vaaratilanteessa voimansiirto on kytkettävä vapaalle ja paalain on pysäytettävä välittömästi. Älä poistu traktorin ohjaamosta paalaimen käydessä. Paalain on suunniteltu toimimaan nivelakselin 540 r/min nopeudella (erikoistilauksesta 000 r/min). Varo leikkuuteriä ja leikkuulaitteistoa, loukkaantumisvaara! Noudata varovaisuutta rinnepelloilla paalattaessa. Pudota paalit sellaiseen paikkaan, missä ne pysyvät paikallaan eivätkä lähde vierimään rinnettä alas. 4. Säädöt ennen työskentelyn aloittamista Säädä alla mainitut kohteet ennen työn aloittamista Noukkimen työkorkeus Tuulipellin asento Vastaterien asento Silpun pituus Paalinkireyden valinta, kts kappale 6. Aseta sidontaverkkorulla tai lankakerät paikalleen (sidontatavasta riippuen) Aseta käärintämuovirulla paikalleen Ketjujen voitelulaitteen toiminta Nollaa tarvittaessa paalinlaskin Tarvittavat työvaiheet on selostettu luvussa 5 (perussäädöt ja käyttö). Vastaterien ollessa päällä materiaali silppuuntuu lyhyeksi ja paalin tiiviys kasvaa. Tämän vuoksi paalin kireyttä on mahdollisesti vähennettävä kun vastaterät ovat käytössä. CombiPack 75-4 FIN IV -

30 Käyttö Lyhyt, mureneva olki: Vähennä vastaterien määrää, kytke vastaterät pois päältä tai irroita terät kokonaan. Terät () voidaan ripustaa suojapellin takana olevaan tappiin (). Varmista paikallaanpysyminen sokalla (). Kytke voimansiirto pois päältä ennen käännöstä tai päisteeseen tuloa Pieni, matala karho: Käytä alhaisempaa nivelakselin kierroslukua tai Lisää ajonopeutta Oljen rakenne vaihtelee kasvilajin ja oljen kosteuden mukaan. Paalinkireyttä voidaan joutua rajoittamaan jopa silloinkin kun vastaterät eivät ole käytössä. Säädä paalain olosuhteiden mukaan. KR Ajonopeus ja nivelakselin kierrosluku Työskentelyn ajonopeus riippuu seuraavista tekijöistä: Paalattava materiaali. Paalattavan materiaalin kosteus. Karhon koko. Pellon maalaji ja maan kosteus, upottavuus jne. Ajonopeus on valittava olosuhteiden mukaan. Vältä paalaimen ylikuormittamista. Ajonopeuden ohjearvo: 5 - km/h. Paalausprosessin alussa ja lopussa voimansiirtoa on käytettävä normaalia alhaisemmalla kierrosluvulla. 4. Paalikammion täyttäminen Jotta pyöröpaalin sisäinen tiheys olisi tasainen, on paalikammio täytettävä tasaisesti. Tässä karhon leveys näyttelee tärkeää osaa. Ihanteellinen karhon leveys on sama kuin paalikammion leveys. Liian leveää karhoa on vaikea paalata. Kapea karho voidaan syöttää paalikammioon tasaisesti mutkitellen ajamalla. Älä aja jatkuvaa sik-sakkia, sillä silloin tuloksena on tynnyrimäiset paalit. Täytä paalikammion toista reunaa olosuhteiden mukaan esim. n. 0 m:n ajon verran. Siirry sen jälkeen täyttämään paalikammion toista reunaa (alakuva). KR--07 Paalinkireys on nähtävissä paalaimen etuosassa olevasta osoittimesta ja kaukosäätölaitteen näytöltä. IV - CombiPack 75-4 FIN

31 Käyttö Tynnyrimäiset, keskeltä paksummat paalit saattavat vaurioittaa siirtopöytää. Myös rehun säilymisen ja paalien käsittelyn kannalta paalien tulisi olla mahdollisimman tasamuotoiset. Sidontavaihe on käynnistettävä viimeistään silloin kun paalin kireyden osoittimet saavuttavat punaisen alueen (hallintalaitteen summeri antaa merkkiäänen). Erittäin raskaissa olosuhteissa (esim. märkä säilörehu) sidonta on syytä käynnistää jo aikaisemmin. Paalaimen jatkuva ylikuormittaminen lyhentää sen käyttöikää merkittävästi. 4.4 Paalin sitominen ja paalikammion tyhjennys Käynnistä lanka- tai verkkosidonta. Jatka samalla paalattavan materiaalin syöttöä paalikammioon. Varmistaudu, että sidontalanka tai -verkko tarttuu paaliin kiinni ja sidonta lähtee kunnolla käyntiin. Käytä nivelakselia 540 r/min nopeudella kunnes paali on valmis. Pysäytä traktori ja odota kunnes sidonta on valmis. Paaliportti avautuu ja paali siirtyy siirtohaarukkaan ja edelleen käärintäpöydälle. Jatka paalausta kun paaliportti sulkeutuu. Uuden paalin paalauksen aikana käärintäpöydällä oleva paali kääritään muovikalvolla. Käärintäpöydällä muoviin kääritty paali putoaa automaattisesti maahan kun paalikammiossa oleva seuraava paali on valmis ja sidonta käynnistyy. Automaattisäädöllä oleva paalain pudottaa muoviin käärityn paalin sillä hetkellä kun seuraavan paalin verkko/lankasidonta käynnistyy. Haluttaessa muovitettu paali voidaan kuitenkin pudottaa aikaisemmin käsiohjauksen avulla vaikka kone olisikin automaattitilassa. Paali voidaan pudottaa myös koneen liikkuessa. Tällöin on kuitenkin syytä myöhemmin tarkistaa paalit, sillä muovi saattaa vaurioitua pudotuksen aikana. CombiPack 75-4 FIN IV -

32 Käyttö 4.5 Voimansiirron kytkeminen pois päältä Konetta saa huoltaa, säätää tai korjata vain sen ollessa paikallaan. Pysäytä traktorin moottori ja ota virta-avain virtalukosta. Kytke pysäköintijarru päälle. Varmista tarvittaessa jarrukiiloin, että kone pysyy paikallaan. Kytke paalaimen hallintalaitteen virta pois päältä. 4 Paalaimen hydrauliikka pysyy toimintakuntoisena myös silloin kun voimansiirron varolaite on lauennut ja nivelakseli lakkaa pyörimästä esim. liian tiukan paalin vuoksi. Paalaimen ja käärintälaitteen hydraulitoimintoja voidaan siis käyttää siirtämällä vauhteisto vapaa-asentoon. CP0 Aseta paalaimen suuri yleisavain () vaihdevivun tappiin () ja kytke voimansiirto pois päältä vivulla (4). Käännä varmistinsalpa () vivun (4) taakse Paalain palautetaan käyttökuntoon päinvastaisessa järjestyksessä. CP Noukkimen voimansiirto ja katkopultti Noukkimen ja syöttöruuvien voimansiirto on varustettu katkopultti-tyyppisellä ylikuormituskytkimellä.se sijaitsee sivusuojuksen () takana. Kolme varaosa-katkopulttia () on sijoitettu suojakannen sisäpuolella olevaan pitimeen. Varaosanumero (M0x5 EW 407 DIN 9 8.8). Avaa suojakannen kiinnitysruuvit () jos noukin pysähtyy. KR04 Tarkasta onko katkopultti (4) poikki. Uusi tarpeen mukaan. Kiinnitä suojakansi paikalleen. 4 KR00 IV - 4 CombiPack 75-4 FIN

33 Käyttö 4.7 Yläsuojus Oljen paalauksen ajaksi suojus () on irroitettava. Irroita kannatintapin () jousisokka () koneen molemmilta puolin. Irroita suojus (). Tuorerehua ja heinää paalattaessa suojuksen tulee olla paikallaan. KR Käärintäpöytä Kuivaa heinää ja olkia paalattaessa käärintäpöytää ei luonnollisesti käytetä, vaan tällöin se toimii vain siirtoalustana kun paalit tulevat pois paalikammiosta takaportin avautuessa. Muista puhdistaa käärintäpöytä () ja sen alusta kiinnijuuttuneesta heinä- tai olkisilpusta ennenkuin käynnistät käärintäpöydän paalien muovitusta varten. Oljen paalauksen ajaksi kumikangas () on irrotettava. CP CombiPack 75-4 FIN IV - 5

34 Käyttö 4.9 Käärintävarsi Käännä käärintävarret ylös työasentoon. Käännä kuljetustuet () ja () alas. CP0000 CP00040 IV - 6 CombiPack 75-4 FIN

35 Käyttö 4.0Sullojan peruutus Mahdollinen tukos voidaan poistaa koneesta hydraulisesti toimivan sullojan peruutuksen avulla. Sullojan peruutusta hallitaan koneen vasemmalta sivulta. Toimi seuraavasti: Kytke voimansiirto (nivelakseli) pois päältä. (Aseta voimanoton hallintavipu / painike) "voimanotto pois päältä" -asentoon) Avaa hallintalaitteeseen menevän letkun hydrauliventtiili. Paineista hydraulisylinteri avaamalla roottorin peruutuksen hallintaventtiili. Käännä sen jälkeen hallintaventtiili LASKU ALAS asentoon, jotta säppi () voidaan vetää taakse. Tee tämä 4-5 kertaa. Tällöin sulloja pyörähtää n. ¼ kierroksen verran. Peruuta paalainta ja poista tukkeuma. Varo koneen teräviä osia. Käytä tukevia suojakäsineitä. Käännä hallintaventtiili LASKU ALAS asentoon, jotta säppi () voidaan vetää eroon hammasrattaalta (). Sulje hydrauliventtiili. Kytke voimansiirto (nivelakseli) päälle ja jatka paalausta. Säätövivun () suojana on murtopultti (). Se on uusittava mahdollisen vaurion jälkeen. Murtopultin luokitus: M6 x 50 DIN 40-0 (PN 904-0) ja mutteri M6 (PN ). CP0000 CombiPack 75-4 FIN IV - 7

36 Käyttö IV - 8 CombiPack 75-4 FIN

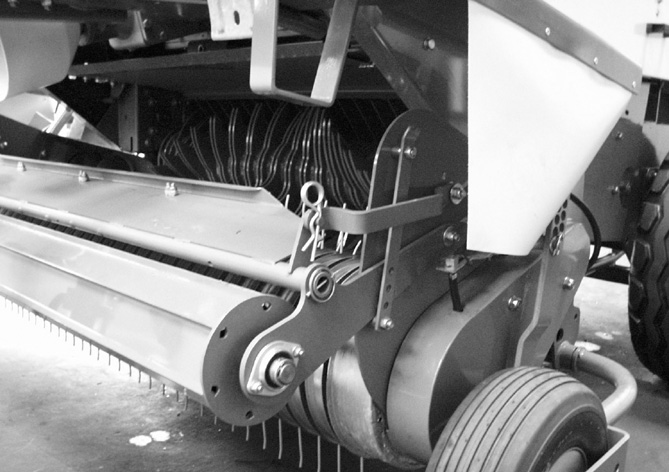

37 Perussäädöt ja käyttö 5 Perussäätö ja käyttö 5. Noukin Erityisiä turvallisuusohjeita Muista aina ennen huolto- ja korjaustöihin ryhtymistä Pysäytä paalain ja kytke voimansiirto vapaalle. Pysäytä traktorin moottori, ota virta-avain virtalukosta ja kytke paalaimen ja sen kaukosäätölaitteen käyttöjännite pois päältä. Kytke pysäköintijarru päälle, jotta traktori ja paalain pysyisivät paikallaan. Käytä tarvittaessa jarrukiiloja. Ole varovainen noukinta säätäessäsi. Varmistadu esim. lankkujen avulla, että se pysyy ylhäällä ellet voi säätää tai korjata sitä sen alhaalla ollessa. Säädä noukkimen työkorkeus sängen pituuden ja pellon pinnan tasaisuuden mukaan. Säädä vetoaisa asianmukaisesti ko. traktorin koon mukaan ja varmistaudu, että paalain on kiinnitetty traktoriin oikein. Vasta sen jälkeen säädetään noukkimen korkeus, kts kappale A.. Perussäätö: Noukinpiikit n. 0 0 mm:n korkeudella maan pinnasta. Nosta noukinta () traktorin hydrauliikalla. Irroita sokka (). Aseta tappi () sopivaan reikään säätövarressa. Varmista kiinnitys jousisokalla (). Säätö suoritetaan samalla tavoin noukkimen molemmilla puolilla. Hienosäätö: Nosta noukin ylös traktorin hydrauliikalla. Löysää kannatinpyörän akselin mutteri (). Säädä kannatinpyörä () kiinnityshaarukassaan sopivalle korkeudelle. Kiristä () akselin mutteri. Säätö suoritetaan samalla tavoin noukkimen molemmilla puolilla KR04 KR04 CombiPack 75-4 FIN V -

38 Perussäädöt ja käyttö Erittäin epätasaisella pellolla tulee käyttää työkorkeuden rajoitinta Nosta noukin ylös traktorin hydrauliikalla. Nosta tukipyörät yläasentoonsa. Löysää rajoitinvarren säätöruuvit (). Työnnä rajoitinvartta () eteenpäin tarpeen mukaan. Kiristä rajoitinvarren säätöruuvit (). Säätö suoritetaan samalla tavoin noukkimen molemmilla puolilla. Olkia paalattaessa noukin tulee säätää niin ylös kuin mahdollista. Tee säätö rajoitinraudalla (), ja nosta sen jälkeen noukkimen pyörät niin, että ne eivät kosketa maata. RBV90 5. Tuulipelti Tuulipellin () korkeus ja puristuspaine säädetään paalattavan materiaalin ja olosuhteiden mukaan. Perussäätö: Suuri karho Pieni karho = asento a = asento b Tuulipellin korkeus Irroita jousisokka (). Aseta säätötappi (4) haluttuun reikään (sisäpuolelta ulospäin) Kiinnitä jousisokka () paikalleen. Tuulipellin jousipaine a 5 Ripusta jousi () sopivaan reikään säätövarressa (5). Säätö suoritetaan samalla tavoin noukkimen molemmilla puolilla. Irrotta kannatinjousi () kokonaan kun paalaat hyvin lyhytkortista materiaalia b 4 VP-A Pyörivä karhonpainin Noukkimen yläpuolelle voidaan asentaa pyörivällä telalla varustettu karhonpainin (). Se tulee säätää olosuhteiden mukaisesti. Perussäätö: korkea karho matala karho = asento a = asento b a Pyörivän karhonpainimen korkeussäätö: Irrota mutteri. Aseta pultti ja hela () haluamaasi aukkoon. Kierrä mutteri kiinni b RP60004 V - CombiPack 75-4 FIN

39 Perussäädöt ja käyttö 5. Silputusmekanismi 5.. Muista turvallisuus 5.. Yleistä Muista aina ennen huolto- ja korjaustöihin ryhtymistä Pysäytä paalain ja kytke voimansiirto vapaalle. Pysäytä traktorin moottori, ota virta-avain virtalukosta ja kytke paalaimen ja sen kaukosäätölaitteen käyttöjännite pois päältä. Kytke pysäköintijarru päälle, jotta traktori ja paalain pysyisivät paikallaan. Käytä tarvittaessa jarrukiiloja. Ole varovainen noukinta säätäessäsi. Varmistaudu esim. lankkujen avulla, että se pysyy ylhäällä ellet voi säätää tai korjata sitä sen alhaalla ollessa. Taparutmavaara! Ole varovainen teriä käsitellessäsi. Käytä riittävän lujia suojakäsineitä. Tue paaliportti hydrauliikan sulkuhanalla yläasentoon, jos joudut menemään paaliportin alle tai paalauskammioon.. Pyöröpaalaimen leikkuumekanismiin kuuluu pyörivä sulloja ja 7 vastaterää. Paalattava materiaali leikkautuu vastaterien välissä, mikä edesauttaa tiiviimpien paalien tekoa. Syöttölaitteiston tukkeutuessa vastaterät voidaan kääntää hydraulisesti pois päältä. Järjestelmään liittyy laukaisulaite, joka vähentää vieraiden esineiden aiheuttamaa vaurioitumisriskiä. Vastaterät voidaan kytkeä pois päältä myös mekaanisesti Silpun pituuden säätö Silpun pituus riippuu käytössäolevien vastaterien määrästä. "0" Käytössä olevien terien lukumäärä on nähtävissä valintakiekolta (). Vastaterien väli Terien määrä Asento mm mm 5* 5 VP mm 7 7 * Kaksi ulointa terää eivät ole käytössä. CombiPack 75-4 FIN V -

40 Perussäädöt ja käyttö Käytä säätöön jompaa kumpaa yleisavainta ( tai 4). Avaimien säilytyslokero on koneen oikealla puolen. Irroita jousisokka (). Ota yleisavain ( tai 4) kiinnikkeestään () 4 CPB00050 Silpun pituuden säätö Säätö suoritetaan koneen oikealta puolen. Kierrä lukitusvipua myötäpäivään, jolloin vastaterien lukitusakseli vapautuu Kiinnitä yleisavain () teränkytkentäakselille () Käytä pitempää yleisavainta ellei kääntäminen ota onnistuakseen pienemmällä avaimella. CPB00060 Kierrä vastaterien kytkentäakselia yleisavaimella () vastapäivään haluttuun asentoon (säätökiekko, tässä asennossa 7 terää). Kierrä lukitusvipua () vastapäivään, kunnes se lukkiutuu. Älä kierrä lukitusvipua väärään suuntaan (myötäpäivään, sillä tällöin vastaterät eivät kytkeydy päälle työasentoon. Irroita yleisavain () ja aseta se takaisin kiinnikkeeseensä. Aseta sokka paikalleen. Varmistaudu säädön jälkeen, että vastaterät ovat päälle kytketyt. CP05 V - 4 CombiPack 75-4 FIN

41 Perussäädöt ja käyttö 5..4 Terät 0-asennossa Terien mekaaninen kytkentä pois päältä: Vapauta lukitusvipu (). Kierrä teränkytkentäakselia yleisavaimella, kunnes valintakiekko () on asennossa 0. Kunkin lukitusasennon välissä on nolla-asento. Lukitse vastaterien kytkentäakseli. "0" Jos pyöröpaalainta käytetään pitkään ilman leikkuumekanismia, suosittelemme vastaterien irrottamista kokonaan. (katso luku Terien vaihto ). VP--058 Terien hydraulinen poiskytkentä: Vastaterät kytketään pois päältä hydraulisesti esim. syöttölaitteen tukkeuman puhdistusta varten. Vastaterien kytkentäakseli () voidaan kytkeä 0-asentoon hydraulisesti sylinterin () avulla. Sullojan tulee tällöin olla toiminnassa. Sullojan tulee pyöriä vastaterien hydraulisen päälle kytkennän aikana. CPB Laukaisulaitteen säätö Laukaisulaitteen säätö pidetään niin "löysällä" kuin mahdollista Sitkeää materiaalia paalattaessa laukaisulaite on säädettävä jonkin verran tiukemmalle. Veitsen () ulkosyrjän alareunan (a) ja teränkytkentäakselin (4) nokan () välyksen tulee olla on a=0 4 mm. Tällöin teräakselin tulee olla ala-asennossaan. a = 4 mm laukaisulaite kireämmällä a = 0 mm laukaisulaite löysemmällä 4 a KR0000 CombiPack 75-4 FIN V - 5

42 Perussäädöt ja käyttö Vastaterien hallinta-akselin säätö Ajan mittaan vastaterät kuluvat. Tällöin vastaterien hallintaakselia on säädettävä. Säätöä varten hallinta-akselin löysätään laakerikiinnikeet. Tämän jälkeen vastaterien hallinta-akseli voidaan säätää samansuuntaiseksi roottorin akselin kanssa. a Välyksen (a) tulee olla vähintään 5 mm. Terien vaihdon jälkeen akseli on asetettava alkuperäiseen asentoonsa. CP0009- Löysää vastaterien hallinta-akselin () laakeripesien () kiinnitysruuvit () paalaimen vasemmalla puolen. CP060 Löysää vastaterien hallinta-akselin () laakeripesien () kiinnitysruuvit () paalaimen oikealla puolen. CP05 Vastaterien hallinta-akselia () voidaan säätää laakeripesän pitkänomaisissa rei'issä. Löysää lukkomutterit () ja säädä vastaterien akseli () säätöruuvien (4) avulla saman suuntaiseksi roottorin kanssa Tee säätö koneen molemmilla puolin. Kiristä lopuksi säätöruuvit () koneen molemilla. 4 CP0000 V - 6 CombiPack 75-4 FIN

43 Perussäädöt ja käyttö Laukaisulaitteen säätö: Irroita lukkomutteri (). Kierrä ruuvia (), kunnes toivottu mitta (a) on saavutettu. (katso edellinen sivu V - 5) Kiristä lukkomutteri (). Jos säätövara ei riitä, toimi seuraavasti: Irroita kääntövivun (9) jousi (5). Irroita sylinterin kiinnityskappaleen ruuvi (8). Käännä sylinteriä () sivusuunnassa niin, että se irtoaa. Irroita kääntövipu (9). Vedä valintakiekko (6) irti hammastetulta teränkytkentäakselilta (7). Työnnä valintakiekko (6) takaisin paikalleen yhden hampaan verran siirrettynä. Kiinnitys tapahtuu päinvastaisessa järjestyksessä CPB Leikkuumekanismin tukkeumat Paalattava materiaali juuttuu sullojaan ja vastateriin: Kytke vastaterät hydraulisesti pois päältä. Käynnistä paalain. Ellei tukkeuma poistu tällä tavoin, on kone puhdistettava yleisavainta käyttäen. Pysäytä paalain. Aseta yleisavain () voimansiirron väliakselille () Kierrä akselia yleisavaimella () normaalin pyörimisuunnan vastaisesti (myötäpäivään). Tukkeuman avauduttua yleisavain () otetaan irti väliakselilta ja asetetaan takaisin kuljetuskiinnikkeeseensä. Loukkaantumisvaara! KR0090 Muista ottaa yleisavain pois väliakselilta ennen koneen käynnistämistä. CombiPack 75-4 FIN V - 7

44 Perussäädöt ja käyttö 5..8 Terien vaihto Leikkuumekanismin teriin päästään käsiksi paalikammion kautta. Avaa paaliportti. Loukkaantumisvaara! Lukitse paaliportti yläasentoonsa niin, että se ei pääse sulkeutumaan tahattomasti. Paaliportti lukitaan yläasentoonsa vasemmanpuoleisen sylinterin tyvessä olevalla sulkuhanalla (käännä asentoon "a"). Vastaterien lukitusakselin kääntäminen 0- asentoon Avaa lukitusvipu (). Kierrä vastaterien akselia yleisavaimella, kunnes valintakiekko () on asennossa 0. Asento 0 on kunkin terien lukitusasennon välissä. "0" VP--058 Teräakselin lukituksen avaaminen: Vedä lukitustappi ulos lovestaan tarttumalla sen kahvaan () ja kiertämällä sitä myötäpäivään (b). a b VP--068 V - 8 CombiPack 75-4 FIN

45 Perussäädöt ja käyttö Vastaterien akselin () kääntämiseen voidaan käyttää monitoimiavainta (). CP05 Terien vaihto Vedä terä () ulos akseliltaan aukon () kautta. Aseta uusi terä paikalleen. Lukitse teräakseli. Muista lukita vastaterien akseli takaisin kiinni terien vaihdon jälkeen. KR0005 Vastaterät () voidaan esim. oljen paalauksen ajaksi irroittaa kokonaan ja ripustaa koneen oikealla sivulla olevaan säilytyskoukkuun (). Varmista terien paikallaanpysyminen jousisokalla (). KR0850 CombiPack 75-4 FIN V - 9

46 Perussäädöt ja käyttö 5.4 Verkkosidonta 5.4. Erityiset turvallisuusohjeet Kaikille huolto-, asennus-, korjaus- ja säätötöille pätee seuraava: Pysäytä paalain ja kytke voimansiirto pois päältä. Pysäytä traktorin moottori, ota virta-avain virtalukosta ja kytke paalaimen ja kaukosäätölaitteen käyttöjännite pois päältä. Kytke pysäköintijarru päälle, varmistaudu, että paalain pysyy paikallaan Verkkosidontalaitteen osat terä ohjain puristustela 4 kumitela 5 verkon levitintanko 5.4. Yleistä 6 verkkojarrun jousi 7 jarruvipu 8 sidontaverkon jarru 9 puristusrullan kiristysjousi 0 verkon ohjain KR00 Verkko pujotetaan verkkorullalta verkonohjaimen yli (0) ja sieltä levitintangon (5) alitse edelleen kumitelan (4) ja puristustelan () välistä katkaisuterän () ulottuville. Sidontaprosessin käynnistyessä kumitela (4) siirtää verkon siirtokanavaan, mistä se joutuu pyörivälle pyöröpaalille. Pyörivä paali imee verkkoa ympärilleen. Verkko pysyy käärimisen aikana kireällä verkkojarrun (8) avulla. Teräpalkki () laskeutuu käärimisen päätyttyä verkkokanavaan ja leikkaa verkon poikki. V - 0 CombiPack 75-4 FIN

47 Perussäädöt ja käyttö Verkkorullan paikalleen asettaminen HUOMIO! - Langan ja solmintamekanismin likaantuminen öljyn ja rasvan vaikutuksesta Vaikutus: Konevauriot ja ongelmat lankaa rullattaessa Lanka, langankiristin ja silmät eivät saa olla öljyn tai rasvan likaamia. Ne solmimen osat, joiden läpi lanka tai verkko kulkee, eivät saa olla öljyn tai rasvan likaamia. Vedä lattarautaa () eteenpäin. Käännä verkonohjain () ylös ja lukitse se hahloonsa. KR0040 Aseta verkkorulla siten, että se purkautuu taaksepäin ylhäältä alas (kts katkoviiva, piirros viereisellä sivulla, kohta 5.5.) Nosta lukitusvipu () ylös. Käännä jarrulevy () verkkorullan pidikkeineen () eteenpäin. Vedä jarrulevy () akseliltaan. Työnnä verkkorulla akselilleen () ja päätyhylsyynsä (4). 4 VP--074 Paina jarrulevy () ja verkkorullan hylsyn pidike () vastapäivään kiertäen hylsyn () sisään niin syvälle kuin mahdollista. RBV0560 CombiPack 75-4 FIN V -

48 Perussäädöt ja käyttö Pujota verkko () ohjainakselin () yli verkonlevittimelle (). KR000 Käännä verkkorullan pääty () paikalleen koneen sisään. KR00 Koneeseen asennettu verkkorulla voidaan keskittää paikalleen säätövivun () avulla. Verkon ulosvetoa varten jarru on avattava, jota varten vipua () painetaan alas. Aseta verkkojarrun tunnustelija () verkkorullan alle. RBV00 Verkko () pujotetaan ohjurin () ylitse ja verkonlevittimen () alta kumitelan (4) ja puristustelan (5) väliin. Verkkoa on vedettävä ulos niin paljon, että alkupää ulottuu 0-50 mm kaapimen (6) ohi mm 6 KR0007 V - CombiPack 75-4 FIN

49 Perussäädöt ja käyttö Vedä lattarauta () eteen. Käännä verkonohjain () alas ja lukitse se. KR Verkkojarrun säätö Perussäätö: Kiristyspultin vapaan pään pituuden tulee olla 5 mm (a = 5 mm) Jarrun jousen () kiristystä on lisättävä jos verkko juuttuu kiinni paalauksen aikana. Jarrun jousta () voidaan säätää kireämmälle silmukkaruuvilla (). Ellei verkko sidontavaiheen alussa lähde kulkemaan paalin sisään ja ympärille, on kireyttä lisättävä säätämällä jousta (). a KR0006 Verkkojarrun kireyttä on lisättävä, jos verkko lähtee liikkeelle paalauksen aikana. Jarru on säädettävä siten, että leikkuun jälkeen verkkoa () on kanavassa kaapimen () yläpuolella 0-50 mm:n verran mm KR00070 CombiPack 75-4 FIN V -

50 Perussäädöt ja käyttö Verkkojarrun asennon säätö Nosta vipu () ala-asennosta keskiasentoon. 4 Tässä asennossa: jousi () ei saa olla kiristettynä vaijerin (4) tulee olla kireällä, varo kuitenkin kiristämästä liikaa RP Sidontaverkon leveyden säätö Verkonlevityksen ohjainta voidaan kääntää tarpeen mukaan. Täten verkon leveys voidaan hyödyntää täysmittaisesti paalin pinnalle. Löysää ruuvi () koneen molemmilta puolin. Käännä putkea taaksepäin = verkko levittyy erittäin leveälle Käännä putkea eteenpäin = verkko levittyy hieman kapeammalle Kiristä ruuvi () takaisin paikalleen koneen molemmilta puolin. RP600 Hallintalaite Säädä paalain toimimaan verkkosidonnalla. Valitse hallintalaitteen valikosta NET (=verkkosidonta). V - 4 CombiPack 75-4 FIN

51 Perussäädöt ja käyttö 5.5 Yhdistetty lanka- ja verkkosidonta 5.5. Muista turvallisuus Muista aina ennen huolto-, säätö- tai korjaustöihin ryhtymistä Pysäytä paalain ja kytke voimansiirto vapaalle.pysäytä traktorin moottori, ota virta-avain virtalukosta ja kytke paalaimen ja sen kaukosäätölaitteen käyttöjännite pois päältä. Kytke pysäköintijarru päälle, jotta traktori ja paalain pysyisivät paikallaan. Käytä tarvittaessa jarrukiiloja. Sidonta- ja käärimismateriaalin valinta Sidontamateriaalin valinnalla on suuri merkitys pyöröpaalaimen moitteettoman toiminnan ja paalien varastoinnin kannalta. Korkealaatuinen sidontamateriaali takaa pyöröpaalien säilymisen ehyinä käsittelyn ja kuljetuksen aikana Lankasidontalaitteen osat Leikkuuterä Sidontalaite Puristustela 4 Kumitela 5 Yhdystanko 6 Lankakotelo 7 Puristusrullan kiinnitysjousi 8 Sidontatiheyden porrastettu valintapyörä RBV Yleistä Lanka ohjataan lankakotelosta lankasilmukoiden ja lankajarrun kautta sidontatiheyden valintapyörälle (8). Täältä se viedään sidontalaitteen () kautta kumitelan (4) ja puristustelan () välistä leikkuuveitsen () ulottuville. Kun sidontaprosessi käynnistetään, kumitela (4) alkaa liikkua ja siirtää langan syöttökanavaan ja paalikammiossa pyörivälle pyöröpaalille. Lankasidontalaite () ohjaa toisen langan koneen keskustasta paalin ulkoreunaa kohden, mistä se palaa takaisin keskustaan. Toinen langanohjain liikkuu ulkoreunalta keskustaa kohden ja palaa sitten takaisin ulkoreunalle.lanka-anturi ilmoittaa sitomisprosessin päättymisen. Lanka leikkautuu poikki ja sitomisvaihe päättyy. CombiPack 75-4 FIN V - 5

52 Perussäädöt ja käyttö Langan pujottaminen paikalleen HUOMIO! - Langan ja solmintamekanismin likaantuminen öljyn ja rasvan vaikutuksesta Vaikutus: Konevauriot ja ongelmat lankaa rullattaessa Lanka, langankiristin ja silmät eivät saa olla öljyn tai rasvan likaamia. Ne solmimen osat, joiden läpi lanka tai verkko kulkee, eivät saa olla öljyn tai rasvan likaamia. RBV0450 Lankakoteloon mahtuu enintään 0 lankakerää (). Langan pujottaminen Pujota lanka () ohjainsilmukan läpi () ennenkuin liität sen pään ensimmäiseen lankarullaan (). Langat solmitaan viereisen esimerkkikuvan mukaisesti. KR--009 Lankakerät sidotaan yhteen seuraavalla tavalla: Lanka (takana) Lanka (edessä) Lankakerän alku- pään kanssa Lankakerän loppupää RBV004 Vie lanka ohjainsilmukoiden () ja lankakotelon etuosassa olevien reikien () läpi alas. Lanka takimmaisen reiän läpi. Lanka etummaisen reiän läpi. RBV044 V - 6 CombiPack 75-4 FIN

53 Perussäädöt ja käyttö Pujota langat () silmukoiden () jälkeen langanpitimeen (). KR--007 Sen jälkeen pujota lanka () lankajarrun (4) silmukoiden () läpi. Silmukoista lanka pujotetaan lankajarrun kiinnityspulttien (5) ja sen jousien kiristysruuvien () väliin. 4 5 CP40000 Verkonohjain () täytyy lankasidontaa käytettäessä kääntää ylimpään asentoon. Ohjainraudan () lovi pitää verkon ohjaimen () paikallaan. RBV04040 Avaa puhdistusluukut (). Pyöritä sidontatiheyden säätöpyörää käsiin nuolen suuntaan (kuva) Puhdista lika käyttöketjulta () ja sen ympäriltä. CP40000 CombiPack 75-4 FIN V - 7

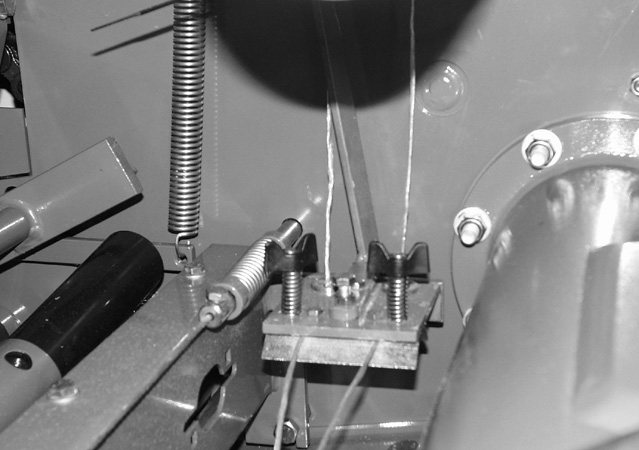

54 Perussäädöt ja käyttö Sulje puhdistusluukut (). Pyöritä sitomistiheyden säätöpyörää nuolen suuntaan, kunnes langanohjaimet () alkavat liikkua reunoilta kohti paalaimen keskustaa Langanpitimien () tulee lähteä liikkeelle kohti keskustaa kun sitomistiheyden säätöpyörää kierretään. Muussa tapauksessa säätöpyörää kierretään edelleen nuolen suuntaan, kunnes alkuasento (katso kuva) on saavutettu. CP40000 Paalin ympärille kiertyvän sidonnan tiheyttä voidaan säätää moniuraisella sidontatiheyden säätöpyörällä. Langat asetetaan haluttua sidontatiheyttä vastaaviin uriin. Paalattava valintakiekon sidonta materiaali halkaisija tiheys lyhyt silppu iso () tiheä keskimittainen keskimmäinen ura keskiasento pitkät korret pieni () harva RP-A-00 Pujota lanka lankajarrulta säätöpyörän () ympäri ja edelleen ohjainsilmukoihin (). Ohjainsilmukoiden jälkeen lanka pujotetaan langanohjaimien () ja (4) läpi kumitelan (5) päälle. Lanka on vietävä vähintään 40 cm pituudelta kumitelan yli. 5 4 RP-A-09 V - 8 CombiPack 75-4 FIN

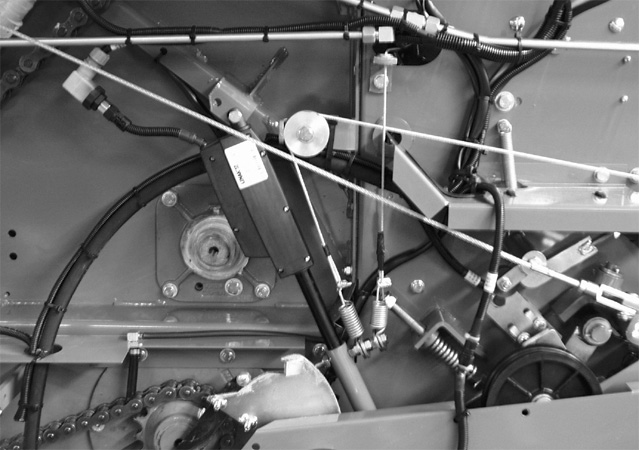

55 Perussäädöt ja käyttö Langanrajoittimien säätö Langanrajoittimien asento määrää ulommaisen käärintäkierroksen etäisyyden paalin ulkoreunasta. Säätö riippuu paalattavan materiaalin tyypistä ja pituudesta. Lanka ei saa luiskahtaa paalin ulkopäädyn yli. paalattavan materiaalin pituus pitkä keskimittainen lyhyt Ulkorajoittimen etäisyys paalin päädystä melko etäällä päädystä keskiasento melko lähellä päätyä Säätö: Käännä sidontalaite eteenpäin. Löysää rajoittimen kiristysruuvit (). Työnnä langanrajoitin () haluttuun asentoon. Kiristä rajoittimen kiinnitysruuvit (). Säätö suoritetaan samalla tavoin paalaimen molemmilla puolilla. KR Lankajarrun säätö Sidontalangan () kireyttä säädetään lankajarrulla (4). Säätö tehdään lankatyypin ja -laadun mukaan. Säätö: Kierrä siipimutteria () myötäpäivään - lankajarru puristuu tiukemmalle Kierrä siipimutteria vastapäivään - lankajarru säätyy löysemmälle Säätö suoritetaan samalla tavoin paalaimen molemmille lankajarruille. 4 CP Langan on oltava aina kireällä, jotta terät voivat leikata asianmukaisesti. Jarrua ei pidä kiertää niin kireälle, että kumitela ei jaksa vetää lankaa paalin sisään sidontavaiheen alkaessa. CombiPack 75-4 FIN V - 9

56 Perussäädöt ja käyttö Lankajarrun vapautuksen säätö Siirrä kiristysvarsi () ala-asennosta keski Tässä asennossa: - Kiristysjousen () tulee olla kiristyneenä - Vaijerin (4) tulee olla hieman löysällä asentoon. 4 CP Säätövarsi () vapauttaa jarrun sidontavaiheen alkaessa. Sidontalangan paksuus vaikuttaa säätöasetukseen. Säädä näin: - Kierrä ruuvia (5) myötäpäivään jos käytät paksua lankaa. - Kierrä ruuvia (5) vastapäivään jos käytät ohuempaa lankaa. CP V - 0 CombiPack 75-4 FIN

57 Perussäädöt ja käyttö Puristustelan säätö Puristustelan painetta on lisättävä jousen () avulla ellei langan sisäänveto onnistu kunnolla käärintävaiheen alussa Oikea puoli Irroita jousi (). Irroita ruuvi () ja siirrä se (=jousen kiinnike) yhtä reikää ylemmäs. Aseta jousi () paikalleen. Vasen puoli Aseta jousi yhtä reikää ylemmäs Anturin säätö Jotta sidonta ei käynnistyisi aina samasta kohdasta, voidaan anturipidikettä () siirtää vasemmalle tai oikealle. RP Löysää pultti (4). Siirrä anturipidikettä () tarpeen mukaan. Kiristä ruuvi takaisin kiinni. 4 RBV Sidontatavan valinta Hallintalaite Säädä paalain toimimaan lankasidonnalla. Valitse hallintalaitteen valikosta TWINE (=lankasidonta), kts kappale 6.5. GARN CombiPack 75-4 FIN V -

58 Perussäädöt ja käyttö 5.6 Automaattinen keskusvoitelu (joissakin malleissa lisävarusteena) Keskusvoitelun voiteluainesäiliö ja hallintakoneisto on paalaimen vasemman puoleisen sivusuojapellin takana. Keskusvoitelulaitteen pumppu () syöttää säiliöstä () voiteluainetta hallintalaitteen akselin () jokaisella kierroksella järjestelmän putkistoon ja edelleen ketjuja koskettaviin harjoihin. Voiteluaineen syötön määrää voidaan säätää kiertämällä syöttölaitteen epäkeskoa RBV0550 Kussakin voitelukohteessa on erilliset suuttimet. Paalaimen oikealla sivulla on voitelujärjestelmän paineen ilmaiseva painemittari (). Painemittarin lukema muuttuu epäkeskolevyä kierrettäessä. Tarkista säiliön öljyn määrä ja täytä säiliö tarpeen mukaan. Öljysäiliöön ei saa päästä vettä eikä likaa. Jos säiliö pääsee tyhjenemään, ketjujen keskusvoitelujärjestelmä on ilmattava: Täytä säiliö öljyllä. Irrota säiliöletku (4) pumpusta ja odota, kunnes öljyä valuu ulos. Asenna letku uudelleen pumppuun. Avaa ilmanpoistoruuvi () ja käytä pumppua käsin, kunnes öljy virtaa venttiililohkosta ilman kuplia. RBR0560 Vaihda suodatin () kerran vuodessa. Ensin irrota, tyhjennä ja puhdista säiliö () perusteellisesti. Vaihda suodatin () vasta sitten. Älä poista suodatinta (), jos öljyä on vielä jäljellä. Pidä ehdottomasti huoli siitä, ettei säiliöön () pääse vettä tai pölyä. Käytä vain suosituksen mukaisia öljyjä! Voit käyttää eri öljylaatuja. Viskositeetin tulisi olla suunnilleen 5W40. Käytä vain biologisesti hajoavia ja toksikologisesti turvallisia öljyjä. (Esim. Fuchs-mineraaliöljy Plantogear 00 - N tai Castrol Optimol Optileb GT 00) Sitkoaineella täydennettyjä öljylaatuja (teräketjuöljyä) ei saa käyttää, sillä ne tukkivat voitelujärjestelmän! 4 RP00007_ V - CombiPack 75-4 FIN

59 5 6 4 Perussäädöt ja käyttö Öljymäärän säätö (nokkapumppu) Nokkapumppu on vaihteiston käyttöakselin edessä vasemmalla. Öljymäärän/öljynpaineen säätö: Löysää ruuvit (). Kierrä epäkeskolevyä (). Kiristä ruuvit () säädön jälkeen mm VP--00 Keskusvoitelujärjestelmän kaavio Sulkeissa oleva numero ilmaisee ko. kohteen voitelusuuttimen koon. Varmistaudu, että asennat oikean kokoisen suuttimen mikäli joudut uusimaan suuttimia. Esim. MM4 -suutin syöttää öljyä kaksi kertaa niin paljon kuin suutin MM. (7) (7) Rollboden Kolakuljetin (6) (7) Rollboden Kolakuljetin (4) () Starterwalze Käynnistyssylinteri (4) () Stirnrad Hammasvaihde () () Schneidwerkantrieb Leikkuukoneiston käyttö () () Schneidwerkantrieb Leikkuukoneiston käyttö () () Pick-up Noukkimen Antrieb voimansiirto () () Pick-up Noukin (7) Kolakuljetin Rollboden (7) (6) Kolakuljetin Rollboden () Päävoimansiirto Hauptantrieb () Päävoimansiirto Hauptantrieb () Noukin Pick-up CombiPack 75-4 FIN V -

60 Perussäädöt ja käyttö 5.7 Käärintälaite 5.7. Muista turvallisuus 5.8. Koneen osat Muista aina ennen huolto-, säätö- tai korjaustöihin ryhtymistä: Pysäytä paalain ja kytke voimansiirto vapaalle.pysäytä traktorin moottori, ota virta-avain virtalukosta ja kytke paalaimen ja sen kaukosäätölaitteen käyttöjännite pois päältä. Kytke pysäköintijarru päälle, jotta traktori ja paalain pysyisivät paikallaan. Käytä tarvittaessa jarrukiiloja. Varo leikkurin teräviä osia! Varmistaudu, että kukaan ei ole muovituslaitteen käärintävarren toiminta-alueella koneen käydessä CP Paaliportti Siirtohaarukka Käärintäpöytä 4 Kaksoiskäärintävarsi 5 Käärintäkalvo 6 Paaliluiska 7 Kalvorullan pidin 8 Kalvoleikkuri ja kalvon pidin V - 4 CombiPack 75-4 FIN

61 Perussäädöt ja käyttö 5.7. Toimintatapa Paalaus aloitetaan aivan normaalisti. Paalikammion täyttyessä summeri antaa äänimerkin. Verkko menee automaattisesti paalikammioon. Paalattavan meateriaalin syöttöä paalauskammioon on jatkettava niin kauan, että verkko lähtee kiertymään paalin ympäri. Tällöin paalain on pysäytettävä ja odotettava sidonnan päättymistä. Sidonnan alkaessa paalaimen takaportti aukeaa, ja paali putoaa siirtohaarukkaan, joka nostaa paalin käärintäalustalle. Siirtohaarukka palaa takaisin alkuasentoonsa ja paaliportti sulkeutuu. Uuden paalin paalausta aloitettaessa muovituslaite aloittaa paalin käärinnän. Paali pyörii käärintäpöydällä ja käärinvarsi kiertää paalia levittäen muovia sen ympärille. Muovitus pysähtyy automaattisesti kun etukäteen ohjelmoitu määrä muovia on paalin ympärillä. Kuljettaja pysäyttää eteenpäin ajon kun uusi paali paalikammiossa on valmis ja verkkoa voidaan alkaa syöttää paalin ympärille. Tällöin käärintäalusta kippaa taaksepäin ja pudottaa paalin. Tarkasta käärintämuovin eheys jälkikäteen mikäli pudotat paalit maahan paalaimen liikkuessa. Muovikelmu saattaa vaurioitua paalin vieriessä maata pitkin. Paalien varastointi Varastoi paalit kyljellään (pääty maata vasten). Paikkaa mahdollisesti syntyneet reiät heti hyvälaatuisella teipillä. Paalien varastointi yli kk:n ajaksi ei ole suositeltavaa. Älä jätä paaleja korkeaan heinikkoon. Puiden alle varastointi ei ole suotavaa. Tee paaleille kunnollinen varastointipaikka. Tasoita se ja päällystä se esim. soralla, jotta sadevesi imeytyisi maahan. Varastoalueen päälle ja sivuille voidaan myös levittää verkko, jolloin linnut eivät pääse nokkimaan muoveja rikki. Pystytä varaston ympärille aita, jotta kotieläimet eivät pääse rikkomaan paaleja. Kiedo paalit kaikilta puolilta vähintään 6 kalvokerroksella, 50 % päällekkäisyydellä Älä kiedo paaleja sateella. Kalvoa voidaan esivenyttää 50 % tai 70 %. Tiukat, kuivahkot paalit voidaan pinota kolme kerrosta korkeisiin kasoihin. Hyvin kosteiden paalien pinoaminen päällekkäin ei ole suositeltavaa. Tarkasta paalivaraston kunto säännöllisesti. Suojaa se myös jyrsijöiltä ja hyönteisiltä sallittuja torjuntakeinoja käyttäen. Muista, että tietyt kemikaalit kuten lannoitteet, öljy ja liuottimet nopeuttavat käärintäkalvon haurastumista. Tarkista 70 % esivenytys seuraavalla tavalla: Merkitse rullalla olevaan kalvoon viivaa 0 cm:n päähän toisistaan. Mittaa molempien viivojen välinen etäisyys, kun kalvo on kääritty paalille. 70 % esivenytyksellä etäisyys on nyt n. 7 cm. Paalaimen ja käärintäkalvon valmistaja ei vät ole vastuussa mahdollisesti syntyvistä varastointivaurioista tai -tappioista. Liian voimakas esivenytys on todennäköistä, kun yhdellä rullalla voidaan kääriä huomattavasti suurempi määrä paaleja tai kun kalvo on poikkisuunnassa liian kapeaa. Venytetyn kalvon leveyden, paalin tasaisesta päästä mitattuna, ei tulisi olla 500 mm:n alkuperäisleveydellä alle 400 mm, 750 mm:n alkuperäisleveydellä alle 600 mm. Keskeytä paalaus jos kalvo venyy liian tiukalle. Etsi ongelman syy ja korjaa se. CombiPack 75-4 FIN V - 5

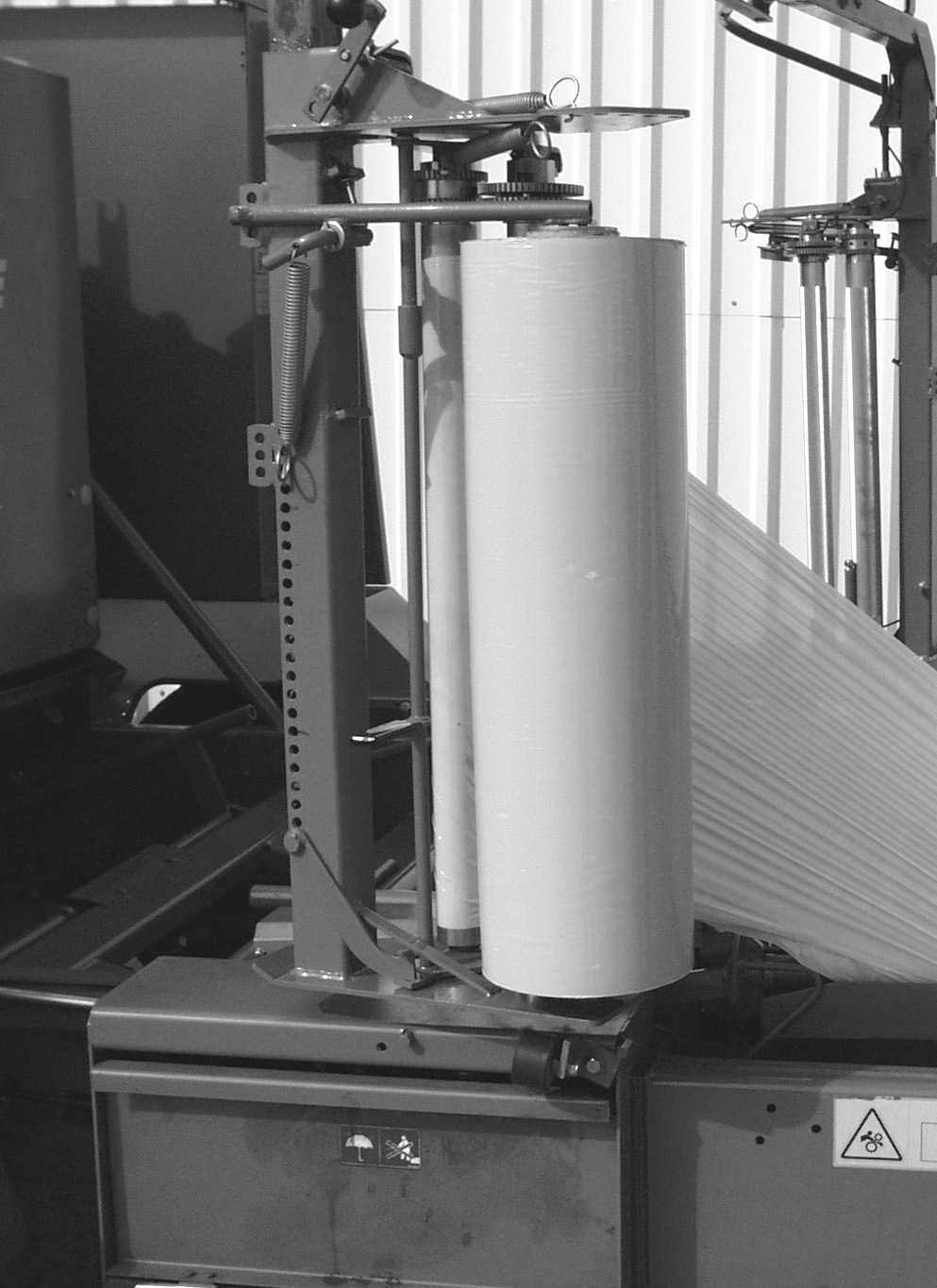

62 Perussäädöt ja käyttö Käärintämuovin asennus Avaa säilytyslaatikon ovi () erikoisavaimella. Paalaimen molemmilla puolilla oleviin säilytyslaatikoihin mahtuu yht. 6 rullaa käärintämuovia. Aloita käärintämuovirullien käyttö etumaisimmasta rullasta (). KR00 Käärintälaitteessa voidaan käyttää sekä 750 mm että 500 mm leveää muovia. 76 Suositus: 76 Koot - leveys 750 mm (tai 500 mm) - rullassa käärintäkalvoa 800 m - hylsyn halkaisija Ø 76 mm - rullan suurin ulkomitta 60 mm Käytä korkealaatuista käärintäkalvoa. KR000 V - 6 CombiPack 75-4 FIN

63 Perussäädöt ja käyttö Seuraavat työvaiheet on tehtävä kumpaankin kalvonpitimeen niin, että ne tulevat samalla tavoin säädetyiksi. Esikiristimen telojen vapautus: Siirrä vipua () oikealle niin kauas, että lukitusvipu () kääntyy alemman ohjaimen () taakse ja lukitsee sen. CP4000 Vapauta kalvorullan ohjain () siiirtämällä vipua () ja käännä se ylös. Aseta kalvorulla () paikalleen ja suuntaa se rullan ohjaimeenn nähden. CP Siirrä tankoa () niin, että rullan yläohjain () kiinnittyy rullaan Varmistaudu, että yläpidike asettuu kunnolla rullan hylsyyn. Leveää muovirullaa käytettäessä kiristysjousi () kiinnitetään kiristysalueen () keskivaiheille. Kapeaa muovirullaa käytettäessä kiristysjousi () kiinnitetään kiristysalueen (4) keskivaiheille Varmista yläpidikkeen paikallaanpysyminen jännittämällä jousi sopivalle kireydelle. Lukituspultti ei saa koskettaa lattaraudan alareunaa. 7 CP40000 CombiPack 75-4 FIN V - 7

64 Perussäädöt ja käyttö Käärintäkalvon tulee kiertyä paalin keskikohdan ympärille. Kalvorullan pitimen korkeutta säädetään kammella (). Pitimen korkeus määräytyy kalvon leveyden mukaan. Varmistaudu, että muovin kiristin on hyvin voideltu. Varmistaudu, että käärinvarsi pääsee liikkumaan esteettä. Säädä molemmat pitimet samalla tavoin. Käännä kammen () lukitushaka () ylös, jolloin lukitus avautuu. Kierrä kampea (), jolloin rullanpitimen korkeus säätyy kierteistetyn () kannattimen varassa (=kulmavaihde) KR070 Lopuksi käännä vipu () alas, mikä lukitsee säätökammen (). KR060 KR07 V - 8 CombiPack 75-4 FIN

65 Perussäädöt ja käyttö Seuraavat työvaiheet on tehtävä kumpaankin kalvonpitimeen niin, että ne tulevat sa malla tavoin säädetyiksi Vedä muovikalvo rullalta () välitelan () kautta esikiristimen telalle (). - Vapauta lukitusvipu (4) ja jännitä esikiristimen telat uudelleen. Esikiristimen ensimmäisen telan (välitelan) () kalvorullaan () kohdistamaa puristuspainetta voidaan säätää jousilla (5) ja (6). 4 CP Kalvojarrun säätö Jos kalvorulla () päästää kalvon löysälle, kalvojarru (7) on säädettävä. 7 Tätä varten: Löysää vastamutteri (8). Kiristä ruuvia (9). Kiristä vastamutteri (8). 8 9 CP CombiPack 75-4 FIN V - 9

66 Perussäädöt ja käyttö Kiedo kalvon pää () leikkurin varren () ja koneen rungon () ympäri ja tee solmu (4). 4 CP Ensimmäisen paalin käärinnän jälkeen kalvo () jää pidikkeen () alle. KR00 V - 0 CombiPack 75-4 FIN

67 Perussäädöt ja käyttö Kalvon esikiristyksen säätö Kalvon esikiristys voidaan säätää joko 70%:iin tai 50%:iin. Säätö tehdään valitsemalla sopiva hammaspyörävälitys - ylempi hammaspyöräpari = 50% esikiristys - alempi hammaspyöräpari = 70% esikiristys Säädä molemmat kalvorullan pitimet samalla tavoin. Irrota kierteiset tapit (). Valitse haluamasi hammasvälitys ja aseta tapit () takaisin paikallee CP Kalvon leikkuu Kalvon leikkuu oikea Leikkuumekanismiin oikea kuuluu leikkurin varsi (), terä (), jousitettu tuki (4) ja tukivarsi (). 4 CP0000 Kalvon leikkuu vasen Leikkuumekanismiin vasen kuuluu leikkurin varsi (), terä (), jousitettu tuki (4) ja tukivarsi (). 4 CP00090 Avoinna ollessaan jousitetun tuen tulee olla kuvan osoittamassa asennossa. Avaa vastamutterit (4) ja kierrä säätömuttereita () niin, että välys on mm. Kiristä lukkomutterit (4). 5mm 5mm CP00000 CombiPack 75-4 FIN V -

68 Perussäädöt ja käyttö Käärintäpöydän välitys Käärintäpöydän välitys säädetään sen mukaan kuinka leveää kalvoa käytetään ja kuinka monta kerrosta kalvoa paalin ympärille kääritään. Käärintäpöytään on kiinnitetty ohjetarra, josta ilmenee välityksen valintavivun asento eri kalvokerrosmäärille. Siirrä pientä hammaspyörää () vivulla () haluamasi ison hammaspyörän () kohdalle. Säätöohje on tarrassa (4). Vivulla valitaan kalvon leveys. Kuvassa se on 750 mm:iä vastaavassa asennossa. 4 Vivulla valitaan kalvon leveys. Kuvassa se on 500 mm:iä vastaavassa asennossa. 4 CP0009 Vivulla valitaan kalvon leveys. Kuvassa se on 750 mm:iä vastaavassa asennossa. 4 V - CombiPack 75-4 FIN

69 Perussäädöt ja käyttö CombiPack 75-4 FIN V -

70 Perussäädöt ja käyttö V - 4 CombiPack 75-4 FIN

71 Hallintalaite 6 Hallintalaite 6. Yleistä Hallintalaitteella valvotaan ja ohjataan pyöröpaalaimen ja käärintälaitteen toimintoja. Koneessa on lukuisia antureita, jotka liittyvät lanka- ja verkkosidontaan, paaliporttiin, vastaterien säätöön ja paalauksen sekä käärinnän kulkuun. Paalaimessa oleva tietokone () rekisteröi antureilta tulevat signaalit. Tietokone lähettää ko. signaalit edelleen traktorin ohjaamoon sijoitettuun hallintalaitteeseen. Hallintalaitteessa on kolme erillistä toimivaa paalilaskuria. Paalaus ja muovitus toimivat automaattisesti, käsiohjauksella tai niiden yhdistelmällä riippuen siitä mitkä ohjeet hallintalaitteen muistiin on syötetty. Automaattisidonnan ollessa käytössä paalin sidonta käynnistyy heti kun paali on saavuttanut etukäteisasetuksen mukaisen kireyden. Automaattiohjaus voidaan haluttaessa ohittaa ja paalin sidonta voidaan käynnistää käsiohjauksella (myös koneen ollessa automaattitilassa). Valmiin paalin siirtyminen paalikammiosta muovinkalvon käärintälaitteeseen tapahtuu kokonaan automaattisesti mikäli näin on hallintalaitteella ohjelmoitu (edellyttäen, että siirtohaarukassa ei ole paalia). Myös tämä vaihe voidaan tehdä käsiohjauksella mikäli niin halutaan. Pyöröpaalaimen paaliportti sulkeutuu paalin siirryttyä siirtopöydältä. Tällöin muovikalvon käärintä käynnistyy automaattisesti mikäli niin on ohjelmoitu. Kaikkia toimintoja voidaan haluttaessa hallita erikseen hallintalaitteen () näppäimien avulla. Automaattisäädöllä oleva paalain pudottaa muoviin käärityn paalin sillä hetkellä kun seuraavan paalin verkko/lankasidonta käynnistyy. Haluttaessa muovitettu paali voidaan kuitenkin pudottaa aikaisemmin käsiohjauksen avulla vaikka kone olisikin automaattitilassa. Hallintalaite rekisteröi käärinnän kulun. Järjestelmä paikallistaa mahdollisen toimintahäiriön. Asentoanturi ilmoittaa käyttäjälle missä vaiheessa ohjelma keskeytyi esim. anturin toimintahäiriön vuoksi. CombiPack 75-4 FIN VI -

72 Hallintalaite Muista turvallisuus Tapaturmavaara! Kytke hallintalaitteen käyttöjännite pois päältä ennenkuin säädät tai korjaat konetta. Hydraulijärjestelmän huolto- ja korjaustyöt saa suorittaa vain ko. laitteisiin erikoistunut huoltomies! Sähköhitsattaessa ylijännite saattaa vaurioittaa paalaimen ja traktorin sähköjärjestelmää. Irroita paalaimen liitinjohdot traktorista sekä tietokoneiden kaapeliliitokset. 6. Asennus Kiinnitä hallintalaite traktorin ohjaamoon sellaiseen paikkaan, että kuljettaja sen hyvin ja sitä on helppo käyttää. Kytke paalaimen tietokoneen ja hallintalaitteen välinen yhdyskaapeli: Kiinnitä kaapeli () hallintalaitteen () pohjassa olevaan pistokkeeseen. Kiristä yhdyskaapelin kiinnitysmutteri (4). Kytke hallintalaitteen -napainen virtajohto vastaavaan pistorasiaan traktorissa (DIN 9680). Kts kappale. Sähköjärjestelmä. Varmistaudu, etteivät virtajohto ja yhdyskaapeli takerru kiinni traktorin tai paalaimen liikkuviin osiin, ja että traktori pääsee kääntymään esteettä johtojen kiristymättä. 4 KR007 VI - CombiPack 75-4 FIN

73 Hallintalaite 6. Hallintalaite paalin kireys näppäin ( ) sidonnan käsiohjauksen esivalinta hälytyssummerin merkkivalo paalin kireys näppäin (+) aloita sidonta näppäin 4 5 monitoiminäppäimen merkkivalo noukkimen merkkivalo hälytys pois näppäin aloita muovikäärintä näppäin 6 vastaterien merkkivalo monitoiminäppäin pudota paali näppäin 7 muovikäärinnän käsiohjauksen merkkivalo noukin näppäin ohjelmointinäppäin 8 9 automaattisidonnan merkkivalo käsiohjatun sidonnan merkkivalo vastaterät pois näppäin muovikalvokäärinnän käsiohjauksen esivalinta kuittaus näppäin + näppäin 0 sidonnan käynnistyksen merkkivalo muovikäärinnän käynnistyksen merkkivalo paalin pudotuksen merkkivalo automaattisen sidonnan esivalinta Virtanäppäin näppäin paalin kireyden merkkivalo (-) paalin kireyden merkkivalo (+) näyttö päävirtakytkin äänimerkki yhdyskaapelin pistoke CombiPack 75-4 FIN VI -

74 Hallintalaite 6.4 Toiminnot Kytke virta päälle hallintalaitteeseen. Paina näppäintä Kytke virta päälle pääkytkimestä () sekä virtakytkimestä (). Kaukosäätölaite tekee lyhyen testin kun virta on kytketty. - Kaukosäätimen merkkivalot syttyvät hetkeksi palamaan - Summeri antaa lyhyen testiäänen - Näytön alimmalle riville () tulee ohjelmiston versionumero. sitten - Näytön alimmalle riville () tulee paalaimen versionumero Tarkasta virransaanti ellei testitoiminne kytkeydy pälle. Testin kesto on n. 0 sek. Testin jälkeen hallintalaite on käyttövalmis. Laite on perustilassa: - Näytössä on esivalittu paalinkireys sekä pylväinä (b) että numeroina (a ja c). Vasemman puoleinen numero ja pylväs kuvaavat paalikammion vasenta sivua. Oikealle puolen on oma numeronsa ja pylväänsä - Muovituskalvon kierrosten määrän laskuri on näytön alalaidassa (d). - Noukkimen (5) ja vastaterien (6) merkkivalot palavat. - Sidonnan käsiohjauksen merkkivalo (9) palaa. - Käynnistä muovikäärintä -merkkivalo () vilkkuu. Jos vastaterät eivät ole päällä: d - vastaterien merkkivalo (6) vilkkuu. CP0004 Kun paali on käärintäalustalla: - Paalinpudotuksen merkkivalo () vilkkuu. VI - 4 CombiPack 75-4 FIN

75 Hallintalaite Tarkasta ennen paalauksen aloittamista, että paalikammio on tyhjä. Saatat joutua tekemään seuraavat toimenpiteet: Käärintäalustalla on valmiiksi kääritty paali: paina näppäintä x - Paali putoaa käärintäalustalta ja käärintäalusta palaa perustilaan. Käärintäalustalla on muovittamista kaipaava paali: paina näppäintä - Käärintä käynnistyy. Käärinnän jälkeen: Paina näppäintä x - Paali putoaa käärintäalustalta ja käärintäalusta palaa perustilaan. Käärintäalustalla ei enää ole paalia: Paina näppäintä ja vahvista valinta näppäimen painalluksella. - Paaliportti avautuu. Kytke voimansiirto (nivelakseli) pois päältä Tapaturmavaara! Varmistaudu, että paaliportti ei pääse tahattomasti sulkeutumaan. Käännä paaliportin turvahana () kuvan osoittamaan asentoon (a). Kytke hallintalaitteen käyttöjännite pois päältä. Tarkasta onko paalikammio tyhjä, ja tyhjennä se mikäli on tarpeen Avaa paalaimen paaliportin turvahana kääntämällä se asentoon (b). Kytke hallintalaitteen käyttöjännite päälle. CombiPack 75-4 FIN VI - 5

76 Hallintalaite Kytke hallintalaite päälle. Hälytys n:o paaliportti auki ilmestyy näyttöruutuun Alarm-Nummer:.... Ballenkammer geöffnet Paina -näppäintä kahdesti, jolloin laite siirtyy käyttötilaan. Näyttöön () tulee viesti Paaliportti auki (bale chamber open). KR080 Paluu käsiohjaukseen: Paina -näppäintä. Näyttöruudun kolmannelle riviltä näkyy missä asennossa paaliportti on. Kytke voimansiirto päälle. Paaliportin sulkeminen Paina -näppäintä ja pidä se alhaalla kunnes näyttöön ilmaantuu sana kiinni (down). KR0000 VI - 6 CombiPack 75-4 FIN

77 Hallintalaite 6.5 Perussäädöt Kytke voimansiirto pois päältä ja pysäytä traktorin moottori ennen paalaimen säätöä. Paalaimen perussäädöt paalin kireys paalilaskuri sidonta sidontakierrosten määrä vastaterien asento Kytke voimansiirto pois päältä ja pysäytä traktorin moottori ennen käärintälaitteen säätöä. Käärintälaitteen perussäädöt käärintäkierrosten määrä käsiohjattu/automaattikäärintä käsiohjattu/automaattinen paalin pudotus käärintä toiminnassa/ei toiminnassa Yllämainitut säädöt on ohjelmoitava tietokoneen muistiin kukin erikseen. Paina näppäintä kun haluat perusvalikkoon Perusvalikko Näyttöruudussa on teksti, joita voidaan selata painamalla näytön sivuissa olevia näppäimiä. Säätövalikko Näyttöruudussa yhden toiminnon tiedot (esim. käärintäkierrosten määrä) ja jota voidaan muuttaa + tai - (plus tai miinus) -näppäimillä. Normaalinäyttö Näyttöruudussa paalinkireyttä kuvaavat pylväät ja numerot. Paina tai Paina näppäintä näppäintä jolloin siirryt perus- tai säätövalikosta normaalinäyttöön. Tällöin näyttöön () ilmestyy paalinkireyden esisäädön arvot (kaksi pylvästä ja kaksi numeroa). CombiPack 75-4 FIN VI - 7

78 Hallintalaite 6.5. Paalaimen perussäädöt Paalinkireyden säätö Vähennä paalin kireyttä: Paina näppäintä Lisää paalinkireyttä: Paina näppäintä - Näyttöruudussa on kireyttä kuvaavat numerot (a ja c) sekä pylväät (b). Oikean puoleinen numero ja pylväs kuvaa paalin oikeaa sivua. Vasemmalle puolelle vastaavasti oma pylväs ja numero. Paalilaskuri CP0005 Mene perusvalikkoon: Paina näppäintä - Merkkivalo (4) palaa. Perusvalikko ilmestyy ruutuun. Paalilaskurivalikkoon pääset: painamalla näppäintä Hallintalaitteessa on kolme erillistä paalilaskuria. Paalattujen pyöröpaalien määrä voidaan siten tallentaa kolmelta eri aikajaksolta. Alla kuvataan laskuri n:o :n toiminta. Laskurit ja toiminnot ovat samat ja niitä hallitaan samalla tavalla kuin laskuri n:o.. Ballenzaehler......* Ballen Stueck:....xxxx weiter loeschen Näytön yläriville ilmestyy sanat Paalilnlaskin (Bale Counter ), joka ilmaisee, että ko. laskuri on aktivoituna. Toisella rivillä on paalien lukumäärän ilmaiseva numero. Painamalla näppäimiä tai numeroita voidaan muuttaa. (Paalien kokonaismäärän laskurin lukemaa ei voida muuttaa). CP00009 Näppäimen painalluksella laskuri voidaan nollata. VI - 8 CombiPack 75-4 FIN

79 Hallintalaite Paalien kokonaismäärän laskuri Paina toistuvasti PROG -näppäintä kunnes näyttöön tulee teksti Paalinlaskin (bale counter ). Tämä laskuri () laskee yhteen kaikkien laskureiden lukemat, ja summa näkyy näytön toisella rivillä. Ballenzaehler Ballen Stueck:.....xxxxx weiter loeschen Tässä tilassa kaikki laskurit nollautuvat painalluksella. -näppäimen CP0000 -näppäintä painellen pääset paalilaskureiden alavalikkoon. Ensimmäiselle riville tulee sanat Paalinlaskin (Bale counter). Toisella rivillä näkyy paalien kokonaismäärän laskurin lukemat. Ballenzaehler Ballen G-Stueck:..xxxx weiter loeschen Lukema voidaan nollata -näppäimen painalluksella. CP000 Toiminnassa olevan laskurin valinta -näppäimen painalluksella pääset seuraavaan alavalikkoon. Tässä tilassa voit aktivoida yhden haluamistasi laskureista, siis joko laskurin, laskurin tai laskurin. Ylärivillä on teksti Nykyinen arvo (Actual value) ja ko. laskurin numero, joka ilmaisee, mikä laskuri on tällä hetkellä käytössä. Alarivillä on teksti Haluttu arvo (Target value) ja ko. laskurin numero. -näppäimen painalluksella voit muuttaa tavoitearvoa (laskuri, tai ) ja siirtyä laskurista toiseen. Ballenzaehler aktiv Ist-Wert: Soll-Wert: weiter ja=quit CP000 -näppäimen painalluksella voit palata ensimmäisen paalilaskimen alavalikkoon. CombiPack 75-4 FIN VI - 9

80 Hallintalaite Palaaminen perusvalikkoon Paina näppäintä Palaaminen normaalinäyttöön: Paina näppäintä tai paina näppäintä Sidontakierrosten määrän valinta Pääset perusvalikkoon kun painat näppäintä, jolloin perusvalikko ilmestyy näyttöön. Etene perusvalikossa sidontakierrosten kohdalle painamalla näppäintä - jolloin näyttöön ilmestyy sidontakierrosten määrä, tässä esimerkissä,5. Kierrosten määrää voit lisätä: painamalla näppäintä Kierrosten määrää voit vähentää: painamalla näppäintä Kun haluat tallentaa ko. numeroarvon, Sinun tulee painaa näppäintä Seuraavaan esisäädettyyn arvoon pääset painamalla näppäintä VI - 0 CombiPack 75-4 FIN

81 Hallintalaite Sidontatavan valinta Valittuna oleva asetus (verkko tai lanka) näkyy näytön toisella rivillä. Verkkosidonnan valinta: Paina näppäintä Lankasidonnan valinta: Paina näppäintä Sidontakierrosten määrän muuttaminen tietokoneeseen ei vaikuta lankasidontakierroksiin. Lankasidonnan tiheys määräytyy säätöpyörän uran mukaan, kts kappale Näytön toisella rivillä näkyy valittu säätö (tässä esimerkissä verkko = netz ). Tallenna haluamasi sidontatapa painamalla näppäintä Seuraavaan esisäädettyyn arvoon pääset painamalla näppäintä Vastaterien valinta - Näytön toisella rivillä näkyy valittu säätö (tässä esimerkissä terät asennettuna koneeseen = mit ). Terähallinnan saat pois päältä painamalla näppäintä Terähallinnan saat päälle painamalla näppäintä Tallenna haluamasi asento painamalla näppäintä CombiPack 75-4 FIN VI -

82 Hallintalaite Terät pois kanavasta -hälytyksen viive Viiveen numeroarvoa voidaan muuttaa vain terien hallinnan ollessa aktivoituneena. - Näyttöruudussa on sekä nykyarvo että.tavoitearvo. Verzoegerungszahl Ist-Wert: Soll-Wert: weiter ja=quit Viivearvolla määritetään miten kauan terien tulee olla lauenneena ennen kuin järjestelmä antaa siitä hälytyksen. Aika-arvoa voidaan säätää /0 sek. portaissa. Tallennettavan arvon pienentäminen: CP0006 Paina näppäintä. Tallennettavan arvon suurentaminen: Paina näppäintä. Tallennettavan arvon muuttaminen nimellisarvoksi koneen muistiin: Paina näppäintä. Sidonnan käynnistymistavan valinta Sidonnan käynnistysnäyttöön tulee kaksi lukuarvoa: tallennettu arvo ja haluttu arvo. Sidonta-anturin impulssien määrä säätää kuinka paljon verkkoa syötetään sidontavaiheen alkaessa. Ylempi luku on tallennettu koneen muistiin. Alemmalla rivillä on tallennettava (haluttu) arvo. Sitä voidaan muuttaa seuraavalla tavalla: Tallennettavan arvon pienentäminen: CP0004 Paina näppäintä. Tallennettavan arvon suurentaminen: Paina näppäintä. Tallennettavan arvon muuttaminen nimellisarvoksi koneen muistiin: Paina näppäintä. VI - CombiPack 75-4 FIN

83 Hallintalaite Käärinnän viiveen valinta - Viiveen tavoitearvo ja tallennettu arvo ilmestyvät näyttöruutuun. Käärinnän viive tarkoittaa aikaa esivalitun tiukkkuuden saavuttamisen ja sidonnan käynnistämisen välillä. Bindestartverzoege. Ist-Wert : Soll-Wert : weiter ja=quit - Tavoitearvo on lukema, joka on tallennettu tietokoneen muistiin. Tallennettavan arvon pienentäminen: paina -näppäintä. CP00005 Tallennettavan arvon suurentaminen: Paina -näppäintä.tallennettavan arvon muuttaminen nimellisarvoksi koneen muistiin Paina -näppäintä (Yhden luvun/numeron aika-arvo on 0,8 sek. Viive on siis 6 sek, jos arvo on 0) Ennakkohälytyksen säätö Ennakkohälytys varoittaa kuljettajaa paalin valmistumisesta antaen hälytyksen kun paali on tietyn kokoinen. Näytössä näkyy sekä tavoitearvo että nykyarvo. vor Signalisierung Ist-Wert : Soll-Wert : weiter ja=quit Ennakkohälytysarvo on lukema, joka on lopullisen paalikoon ja ennakkohälytysarvon erotus. Esim. lukema 5 tarkoittaa, että laite hälyttää kun paalin halkaisija on 5 cm pienempi kuin täyskokoinen paali. Ylärivillä Nykyarvo (actual value) = tämän hetkinen senttimetrilukema Keskirivillä Tavoitearvo ((Target value) = uusi, haluttu senttimetrilukema CP00007 Tavoitearvon pienentäminen Paina näppäintä. Tavoitearvon suurentaminen Paina näppäintä. -näp- Tallenna laitteen muistiin valitsemasi arvo päimen painalluksella. Ennakkohälytysarvoksi voidaan säätää yksi viidestä vaihtoehtoisesta arvosta 80% ja 00% välillä lopullisesta paalikoosta. CombiPack 75-4 FIN VI -

84 Hallintalaite Sidonnan käynnistymistavan valinta Kun haluat sidonnan käynnistyvän automaattisesti paina näppäintä - jolloin normaalinäyttö tulee näkyviin - ja merkkivalo (8) syttyy palamaan Kun haluat sidonnan käynnistyvän käsiohjauksella paina näppäintä - jolloin normaalinäyttö tulee näkyviin - ja merkkivalo (9) syttyy palamaan Summeri antaa äänimerkin ja varoitusvalot ( ja 6) alkaa vilkkua mikäli vastaterät ovat pois päältä kun hallintalaitteen käyttöjännite kytketään päälle. Samalla näyttöön tulee hälytysteksti. Summerin saat pois päältä kun painat näppäintä Hälytyksen saat pois päältä kun painat näppäintä toistamiseen - jolloin näyttöön tulee käyttövalikko (paalin kireyttä osoittavat pylväät ja numerot) VI - 4 CombiPack 75-4 FIN

85 Hallintalaite 6.5. Muovinkäärintälaitteen perusasetukset Käärintäkierrosten määrän määrääminen Mene perusvalikkoon panamalla näppäintä - jolloin perusvalikko tulee näyttöruutuun Säätövalikkoon pääset painamalla näppäintä Näyttöön tulee käärintäkalvon leveyden esivalinta. - Valitse kalvon leveys Paina Paina -näppäintä = 500 mm kalvo -näppäintä = 750 mm kalvo 500 Folie 750 einstellen? 500 Tallenna asetus muistiin: Paina -näppäintä Paina mennäksesi seuraavaan valikkoon. CombiPack 75-4 FIN VI - 5

86 Hallintalaite Käärintäkerrosten lukumäärän esivalinta ilmestyy näyttöön: - Tallenna käärintäkerrosten määrää osoittava lukema Tallentaminen: - Anzahl Lagen + 4 Paina Paina näppäintä = vähemmän kerroksia näppäintä = enemmän kerroksia Paina lopuksi näppäintä Tässä yhteydessä käärintäkerros tarkoittaa päällekkäisiä muovikalvokerroksia. Paalin halkaisijan, muovikalvon leveyden ja käärintäkerrosten määrän säätö muuttaa automaattisesti käärintävarren kierrosten määrää. Käärintävarren kierrosten määrää voidaan kuitenkin säätää myös erikseen seuraavalla tavalla: Kierrosten lukumäärä -näyttöä voit selata: painamalla näppäintä Käärintäkierrosten määrä kasvaa kun 4 4 painat näppäintä Käärintäkierrosten määrä pienenee kun painat näppäintä Tallenna painamalla näppäintä - jolloin valittu kierrosmäärä tallentuu tietokoneen muistiin. Siirtopöydässä oleva vaihdevipu on siirrettävä käärintäkalvon leveyden mukaisesti (750 mm tai 500 mm:n kalvoleveys), kts kappale Kalvon leveyden käärintäkerrosten määrän tai paalin halkaisijan perustietojen muuttaminen muuttaa automaattisesti käärintäkierrosten määrää (actual value). Muovituskierrosten määrän lisääminen vaikuttaa kaikissa paalin halkaisijoissa. Käärintälaitteen seuraavaan perussäätöön pääset painamalla näppäintä VI - 6 CombiPack 75-4 FIN

87 Hallintalaite Kalvon pitovarren vapautushetken säätö (riippuu käärintäkierrosten määrästä) - Kolmannella rivillä näkyy nykyinen lukema. - Tavoitearvo = luku, joka on tallennettu muistiin. Säädön tulee olla sellainen, että paali vetäisee muovista juuri samalla hetkellä kun kalvon pidin avautuu. Vasemman pitovarren käärintäkierrosten määrän tallennus: Tallennettavan arvon pienentäminen Paina -näppäintä. Anzahl Wicklungen L Ist-Wert : Soll-Wert : weiter ja=quit Tallennettavan arvon suurentaminen: Paina -näppäintä. Arvon tallentamineni koneen muistiin: Paina -näppäintä. CP0000 Paina -näppäintä. Oikean pitovarren käärintäkierrosten määrän tallennus: Tallennettavan arvon pienentäminen: Paina -näppäintä. Tallennettavan arvon suurentaminen: Paina -näppäintä. Anzahl Wicklungen R Ist-Wert : Soll-Wert : weiter ja=quit Arvon tallentaminen koneen muistiin: Paina -näppäintä. CP0000 CombiPack 75-4 FIN VI - 7

88 Hallintalaite Käsiohjattu/automaattinen paalin käärintä - Näytön kolmannella rivillä näkyy käytössä oleva asetus, tässä esimerkissä Hand (=käsiohjaus) Automaattiohjauksella paalain siirtää sidontavaiheen päätyttyä paalin paalikammiosta automaattisesti suoraan siirtohaarukkaan ja edelleen käärintäalustalle. Paalaimen toimintoja on ohjattava hallintalaitteen painikkeilla kun käsiohjaus ( manual ) on käytössä. Tällöin sidontavaiheen päätyttyä on painettava näppäintä. Siirtyminen käsiohjaukselle Paina näppäintä - jolloin kolmannelle riville tulee sana manual (=käsiohjaus) Siirtyminen automaattitoimintaan Paina näppäintä - jolloin kolmannelle riville tulee sana auto (=automaattinen Tallenna haluamasi toimintatila laitteen muistiin painamalla näppäintä Seuraavaan perussäätöön siirryt painamalla näppäintä VI - 8 CombiPack 75-4 FIN

89 Hallintalaite Käsiohjattu/automaattinen paalin pudotus - Näytön kolmannella rivillä näkyy käytössä oleva asetus Automaattitilassa käärintäalusta kippaa paalin pudotusluiskalle seuraavan paalin sidontavaiheen alkaessa. Käsiohjauksen (manual) ollessa käytössä paali voidaan pudottaa x näppäimen painalluksella heti kun käärintävaihe on päättynyt. Tällöin merkkivalo vilkkuu. Paali voidaan pudottaa käärintäalustalta merkkivalon vilkkuessa vaikka käärintä olisikin ohjelmoitu automaattitilaan. Tällöihn tulee painaa x näppäintä Paalinpudotuksen säätö käsiohjaukselle paina näppäintä - jolloin näytön kolmannelle riville tulee sana manual (=käsikäyttö) Paalinpudotuksen säätö automaattitilaan paina näppäintä - jolloin kolmannelle riville tulee sana auto (=automaattinen) Haluttu toimintatapa tallennetaan tietokoneen muistiin painamalla näppäintä Seuraavaan perusasetukseen siirrytään painamalla näppäintä Paalin muovikäärintä/ei muovikäärintää - Näytön kolmannella rivillä näkyy käytössä oleva asetus. Asetus ohne/without merkitsee, että muovikäärintä ei ole käytössä Asetus Mit/with merkitsee, että muovikäärintä on käytössä CombiPack 75-4 FIN VI - 9

90 Hallintalaite Muovikäärinnän kytkeminen pois käytöstä tehdään painamalla näppäintä, - jolloin kolmannelle riville tulee sana ohne/without! (=ilman käärintää). Laite säädetään paalin muovikäärintä-asetukselle painamalla näppäintä - jolloin kolmannelle riville tulee sana mit/with! (=käärintä käytössä). Haluttu asetus tallennetaan tietokoneen muistiin painamalla näppäintä Tällä tavoin kaikki käärintälaitteen perussäädöt on tallennettu tietokoneen muistiin. Yhden/kahden paalin pudotus Tämä toiminto voidaan toteuttaa vain silloin kun muovikäärintä ei ole käytössä. Tällöin näytön kolmannella rivillä on sanat ohne/without. - Kolmannelle riville ilmestyy nykyinen asetusarvo. Jos asetusarvona on x =yksi paali, se tarkoittaa, että käärintäpöydällä oleva paali putoaa maahan heti kun käärintävaihe alkaa. Jos asetusarvona on x = kaksi paalia, se tarkoittaa, että paali pysyy käärintäpöydällä niin kauan, että sidontavaihe alkaa paalainkammiossa. Toinen paali putoaa automaattisesti heti ensimmäisen jälkeen. VI - 0 CombiPack 75-4 FIN

91 Hallintalaite Kahden paalin peräkkäinen pudotus kytketään päälle suraavasti: Paina -näppäintä Paalin yksitellen pudotus kytketään päälle seuraavalla tavalla: x x.... Ballen ablegen doppelt weiter ja=quit Paina -näppäintä -Asetus on muuttunut halutuksi ja se tallennetaan koneen nimellisarvoksi painamalla -näppäintä CP00004 Merkkivalon vilkkuessa automaattipudotus voidaan ohittaa ja paali voidaan pudottaa milloin tahansa painamalla x -näppäintä Käyttövalikkoon palataan painamalla näppäintä tai näppäintä - jolloin näyttöruutuun tulee käyttövalikon tunnus (paalinkireyden pylväät ja numerot). 6.6 Käyttö Paalikammion täyttyminen Paalauksen aikana näyttöruudussa näkyy esisäädön mukaiset, tavoitellut paalinkireyttä kuvaavat pylväät ja numerot. Niiden vierellä on pylväiköt, jotka kuvaavat paalikammiossa olevan paalin kireyttä. a kuvaa paalin vasemman sivun kireyttä ja vastaavasti b kuvaa oikean sivun kireyttä. CombiPack 75-4 FIN VI -

92 Hallintalaite Paalikammion täyttyessä epätasaisesti näyttöön ilmestyy nuolet. Nuolet (c) kummalle puolen karhoa paalain tulisi ohjata, jotta se täyttyisi tasaisesti. Summeri antaa varoitusmerkin mikäli ero vasemman ja oikean sivun välillä on liian suuri. Seuraa paalikammion täyttymistä (kts. kappale 4.) Sidonnan käynnistäminen käsiohjauksella Näyttöruudun sivuilla näkyvät nuolet (c ja e) alkavat vilkkua kun ko. puoli on saavuttanut esisäädön mukaisen kireyden. Summeri antaa n. sek. mittaisen äänimerkin ja molemmat nuolet vilkkuvat kun paalin kumpikin sivu vastaa esisäädön mukaista kireyttä. Tällöin paalin sidonta on käynnistettävä painamalla näppäintä Käynnistymisen merkiksi summeri piippaa lyhyin aikavälein. Jatka paalattavan materiaalin syöttöä paalikammioon niin kauan, että sisään syötettävä materiaali imaisee paalilangat mukaansa. - Käynnistymisen jälkeen sidontavaihe etenee automaattisesti. - Näyttöön tulee työn edistymisestä kertova teksti, joka samalla antaa ohjeita kuljettajalle (kuvan esimerkissä sidonta käynnissä, odota ). VI - CombiPack 75-4 FIN

93 Hallintalaite Nopeasti toistuva piippaava äänimerkki ilmoittaa, että paalinsidontavaihe on päättynyt. - Näyttöön tulee asiasta ilmaiseva tekstiviesti (kuvan esimerkissä sidontavaihe päättynyt ). Sidonnan automaattinen käynnistyminen Paalain saatetaan automaattisidonnalle painamalla näppäintä. Laite antaa n. sek. pituisen merkkiäänen kun paalin kireys vastaa esisäätöä. Tällöin tietokone käynnistää sidonnan automaattisesti. Jatka paalattavan materiaalin syöttöä paalaimeen kuten edellisessä kappaleessa on neuvottu. Sidonta etenee tämän jälkeen samalla tavoin kuin aiemmin on kuvattu. Automaattinen sidonnan käynnistys voidaan ohittaa painamalla näppäintä. Muovin käärintä käsiohjauksella Muovitus on käynnistettävä hallintalaitteen painikkeella jos tietokone on ohjelmoitu käsikäytölle. Hallintalaitteen merkkivalo () vilkkuu kun paalin sidontavaihe on päättynyt. Tällöin on painettava näppäintä CombiPack 75-4 FIN VI -

94 Hallintalaite - Näyttöruudun teksti ilmaisee mitä on tapahtumassa (kuvan esimerkissä Ballenkammer geöffnet = paaliportti auki) Paaliportti avautuu ja paali siirtyy automaattisesti käärintäpöydälle. Merkkivalo () vilkkuu jos edellinen paali on vielä käärintäpöydällä. Se on ensiksi pudotettava pois painamalla x näppäintä Näyttöruutuun tulee käyttövalikon kuva (paalin kireyden pylväät ja numerot) kun paali on siirtynyt paalikammiosta käärintäpöydälle ja paaliportti on sulkeutunut kunnolla. Tällöin paalaamista voidaan jatkaa normaaliin tapaan. Näyttöruudussa on teksti BALE CHAM- BER OPEN (=takaluukku auki) kunnes takaluukku on kunnolla lukkiutunut. Automaattinen muovikäärintä Muovitus tapahtuu täysin automaattisesti mikäli niin on tietokoneeseen ohjelmoitu. Tällöin paaliportti avautuu automaattisesti sidonnan päätyttyä ja paali siirtyy käärintäpöydälle (mikäli siinä ei ole edellistä paalia). - Näyttöruudun teksti ilmaisee mitä on tapahtumassa (kuvan esimerkissä Ballenkammer geöffnet = takaluukku auki) Merkkivalo () vilkkuu jos edellinen paali on vielä käärintäpöydällä. Se on ensiksi pudotettava pois painamalla x näppäintä Näyttöruutuun tulee käyttövalikon kuva (paalin kireyden pylväät ja numerot) kun paali on siirtynyt paalikammiosta käärintäpöydälle ja paaliportti on sulkeutunut kunnolla. Tällöin paalaamista voidaan jatkaa normaaliin tapaan. Näyttöruudussa on teksti BALE CHAM- BER OPEN (=paaliportti auki) kunnes paaliportti on kunnolla lukkiutunut. VI - 4 CombiPack 75-4 FIN

95 Hallintalaite Paalin muovikäärintä Laite aloittaa automaattisesti paalin muovituksen (mikäli se on säädettu automaattialoitukselle) heti kun paali on siirtynyt paalikammiosta käärintäpöydälle. Paalin pudotus käsiohjauksella Paali voidaan jättää muovittamatta mikäli niin tietokoneeseen on ohjelmoitu (tällöin koneeseen on ohjelmoitu ei käärintää ja käsiohjattu paalinpudotus ). Tällöin paali siirtyy paalikammiosta käärintäpöydälle, mutta muovitus ei käynnisty. Paali voidaan pudottaa maahan käsiohjauksella. Jos olet ohjelmoinut tietokoneeseen käärintä käytössä ja käsiohjattu paalinpudotus, laite suorittaa käärinnän, mutta ei pudota paalia, vaan se on tehtävä käsiohjauksella. Tällöin merkkivalo () vilkkuu, mikä ilmoittaa, että paali voidaan pudottaa painamalla x näppäintä - Käärintäpöytä palaa automaattisesti perusasentoon paalin pudotuksen jälkeen. Paalin automaattinen pudotus Automaattista pudotusta varten tietokoneeseen on ohjelmoitava, että pudotuksen halutaan tapahtuvan automaattisesti. Paalinpudotus käynnistyy samalla hetkellä kun seuraavan paalin sidonta alkaa. - Käärintäpöytä palaa automaattisesti perusasentoon paalin pudotuksen jälkeen. Merkkivalon () vilkkuessa automaattipudotus voidaan ohittaa painamalla x näppäintä, jolloin paali putoaa maahan. CombiPack 75-4 FIN VI - 5

96 Hallintalaite 6.7 Sidontalaitteen häiriöt Muista sulkea paaliportin turvahana ennenkuin alat tutkia paalaimen tai käärintälaitteen mahdollista toimintahäiriötä. Sidonnan keskeytymisen syynä saattaa olla likaantuneet anturit. Pysäytä paalain - jonka jälkeen tulee etsiä ongelman syy Paina näppäintä, jonka jälkeen paina näppäintä - Tällöin näyttöruutuun tulee toimintavalikko, josta nähdään missä työvaiheessa vika ilmaantui laitteeseen Paina häiriöviesti mieleesi Kytke voimansiirto (nivelakseli) pois päältä Avaa paaliportti ja sulje turvahana (). Jos ongelmana oli likaantuneet anturit, voit jatkaa työskentelyä antureiden puhdistamisen jälkeen. Ennen voimansiirron päällekytkentää saattaa olla tarpeen, että turvahanaa käännetään pari kertaa edestakaisin kiinni/auki - asentojen välillä. Ota yhteys huoltomieheen ellet pysty paikallistamaan ongelmaa. - VI - 6 CombiPack 75-4 FIN

97 Hallintalaite 6.8 Vikailmoitukset Sidonta ei käynnisty - Näyttöruutuun tulee vikailmoitus Syy: WICKELEINRICHTUNG STEHT Sidonta pysähtyy verkko tai lanka loppunut verkko tai lanka on katkennut Ongelman poisto: Katso kappale 0. Ongelmat, syyt ja niiden poisto Sidontavaihe käynnistyy, mutta ei etene loppuun asti - Näyttöruutuun tulee vikailmoitus Syy: Lanka tai verkko ei lähde kiertymään paalin ympäri Ongelman poisto: : Älä pysähdy vaan jatka paalattavan materiaalin syöttämistä koneeseen Käynnistä sidonta uudelleen painamalla näppäintä Katso kappale 0. Ongelmat, syyt ja niiden poisto Sidontavaihe päättyy normaaliin tapaan, mutta sidontalaite käynnistyy uudelleen. - Näyttöruutuun tulee vikailmoitus Syy: Lanka tai verkko ei ole leikkaantunut poikki Ongelman poisto: Teroita terät ja tarkasta niiden säätö. Katso kappale 7 Huolto ja kappale 0. Ongelmat, syyt ja niiden poisto CombiPack 75-4 FIN VI - 7

98 Hallintalaite 6.9 Hälytykset Paalain Summeri antaa äänimerkin (jää soimaan) ja näyttöruutuun tulee hälytysnumero 7 (seitsemän) jos vastaterien laukaisulaite on toiminut. Syynä saattaa olla liian tylsät terät tai vieraan esineen joutuminen syöttökanavaan. Kytke summeri pois päältä painamalla näppäintä ja kytke hälytysviesti pois päältä painamalla uudelleen näppäintä. Merkkivalot () eivät mene pois päältä ennenkuin ongelma on korjattu. Summeri antaa äänimerkin (jää soimaan) ja näyttöruutuun tulee hälytysilmoitus jos paaliportti on auki paalauksen aikana. Kytke summeri pois päältä Alarm-Nummer:.... Ballenkammer geöffnet painamalla näppäintä Tarkista paaliportin lukitus ja varmistaudu, että paaliportti sulkeutuu kunnolla. Kytke hälytysviesti pois päältä painamalla uudelleen näppäintä. Näyttöön tulee hälytys jos sidontaverkko on alkanut kiertyä paalin ympärille paalauksen aikana ennen sidonnan alkamista. Summeri antaa äänimerkin. Kytke hallintalaite pois päältä. Kytke hallintalaite takaisin päälle. Verkko katkeaa. Kiristä verkkojarrua (kts kappale 5.4.5) CPD0000 VI - 8 CombiPack 75-4 FIN

99 Hallintalaite Muovikäärintä Summeri antaa äänimerkin (jää soimaan) ja näyttöruutuun tulee hälytysilmoitus 0 jos käärintävarsi ei ole aloitusasennossaan. Paina näppäintä Kytke voimansiirto (nivelakseli) pois päältä Tarkasta käärintävarren asento ja palauta se perusasentoon (Katso kappale 6.0 Käärintä käsiohjauksella - Käärintävarren asento). Summeri antaa äänimerkin (jää soimaan) ja näyttöruutuun tulee hälytysnumero 8 jos käärintämuovi on loppunut tai se on repeytynyt. Paina näppäintä Kytke voimansiirto pois päältä Solmi muovin pää uudelleen kiinni koneeseen tai vaihda uusi muovirulla ja solmi pää kiinni Kytke voimansiirto uudelleen päälle Paina näppäintä Kytke hallintalaitteesta virta pois päältä ja kytke se uudelleen päälle jos paali on käärittävä kokonaan uudelleen. Aloita käärintä painamalla näppäintä CombiPack 75-4 FIN VI - 9

100 Hallintalaite Summeri antaa äänimerkin (jää soimaan) ja näyttöruutuun tulee hälytysnumero 9 jos suojakaari tai turvakytkin pysäyttävät käärinnän Paina näppäintä Kytke voimansiirto pois päältä Vian korjauksen jälkeen voit jatkaa käärintää painamalla. Etsi häiriön syy Avaa tarvittaessa turvakatkaisin (). Käännä suojakaari () tarvittaessa lukitusasentoon () Paina näppäintä Näyttöön ilmestyy hälytys ellei siirtohaarukka palaa perusasentoonsa. Syynä saattaa olla esim. osien väliin juuttunut rehu tai anturin säädön muuttuminen. Summeri antaa äänimerkin. Paina näppäintä Kytke voimanotto pois päältä Paina näppäintä Puhdista siirtohaarukan ympäristö kiinni juuttuneesta rehusta tai säädä anturia tarpeen mukaan. Kytke voimanotto takaisin päälle. Activate key CPD000 VI - 0 CombiPack 75-4 FIN

101 Hallintalaite Näyttöön ilmestyy varoitus jos käärintävarren anturin antamat impulssit poikkeavat säädöstä (liian monta kierrosta/liian vähän kierroksia) Summeri antaa äänimerkin -Positon Paina näppäintä Kytke voimanotto pois päältä Tarkasta käärintävarren antureiden säätö Kytke voimanotto takaisin päälle. Paina näppäintä Käynnistä käärintä uudelleen. CPD000 Laitteisto valvoo kaikkia antureita ohjelman edetessä. Häiriön ilmaantuessa näyttöön tulee varoitus 4, esim. jos virtajohto katkeaa tai antureihin tulee oikosulku Varoituksia on kahdenlaisia: a. Normaali häiriö b. Vakava häiriö, jolloin häiriöilmoitus on tullut jostakin seuraavista antureista: - voimanotto - käärintävarren perusasento - paaliportti auki - Nostohaarukka ala-asennossa - paalikammion oikean/vasemman reunan täyttymisaste - paali nostohaarukalla Normaalin häiriön hälytysilmoitus voidaan kuitata sen ilmaannuttua. Ajoa voidaan jatkaa, mutta vika on korjattava mahdollisimman pian. Summeri antaa äänimerkin Paina -näppäintä Kytke voimanotto pois päältä Alarm-Nummer:...4 "def. Sensor" Viallinen anturi ja vian tyyppi voidaan paikallistaa käsikäyttöisen anturitestin (vianhakuohjelman, kts kappale Liite B.4 ) avulla. Korjaa anturivika Kytke voimansiirto päälle Paina -näppäintä CPD0004 Käynnistä uudelleen kesken jäänyt käärintävaihe. CombiPack 75-4 FIN VI -

102 Hallintalaite Vakava häiriö saattaa johtaa konerikkoon. Siksi se on poistettava heti sen ilmaannuttua. Summeri hälyttää Paina -näppäintä Ohjelma keskeytyy ja kaikki venttiilit sulkeutuvat. Hallintalaitteeseen ei voida syöttää tietoja ennen kuin vika on korjattu. Alarm-Nummer:...4 "def. Sensor" Häiriön poistaminen Kytke voimansiirto päälle Venttiileitä voidaan käyttää mekaanisesti suoraan venttiililohkosta käsin. CPD0004 Viallinen anturi ja vian tyyppi voidaan paikallistaa käsikäyttöisen anturitestin (vianhakuohjelman, kts kappale Liite B.4 ) avulla. korjaa anturivika Kytke voimansiirto päälle Programm gestoppt "def. Sensor" Paina -näppäintä Käynnistä uudelleen kesken jäänyt käärintävaihe. CPD0005 VI - CombiPack 75-4 FIN

103 Hallintalaite 6.0Muovikäärinnän käsiohjaus Varoitus! Käsiohjausta käytettäessä kuljettajan on mahdollista antaa koneelle sellaisia toimintakäskyjä, että kone saattaa jopa vaurioitua, sillä käsiohjaus ohittaa automatiikan ja varotoiminnot. Muovinkäärintälaite kytketään käsiohjaukselle painamalla näppäintä - jolloin käsiohjauksen merkkivalo (7) syttyy palamaan. Keskeytynyt ohjelma on haettava näyttöruutuun uudelleen jos käärintälaitteen toiminta keskeytyy käsiohjaukselle säädön vuoksi. Paina ensin näppäintä, ja sen jälkeen paina näppäintä, jotta voit selata näyttöä alaspäin tai paina näppäintä, jolloin voit selata näyttöä ylöspäin Käyttövalikkoon (paalinkireyden pylväät ja numerot) pääset painamalla tai näppäintä Paalikammio Näytön kolmannella rivillä on paalikammion toimintatilaa osoittava teksti alas (down) = paalikammio on kiinni ylos (up) = paaliportti on yläasennossaan = paaliportti on vajavaisesti auki Paaliportin avaaminen Paina näppäintä niin kauan, että näyttöön tulee teksti ylos (up). Paaliportin sulkeminen Paina alas (down) -teksti näppäintä niin kauan, että näyttöön tulee CombiPack 75-4 FIN VI -

104 Siirtohaarukka Hallintalaite Paalikammion ja käärintäpöydän välissä on siirtohaarukka. Näytön kolmas rivi ilmoittaa missä asennossa siirtohaarukka on. on off = haarukka on yläasennossaan = haarukka on ala-asennossaan Haarukan nosto: näppäintä, jolloin sana on ilmestyy näyt- Paina töruutuun. Haarukan lasku Paina näppäintä, jolloin sana off ilmestyy näyttöruutuun. Muovituskierrosten määrän säätö ja muovikäärinnän aloitus Näytön yläriviltä näkyy kuinka monta kierrosta muovia kääritään paalin ympärille. Kierrosten määrää voidaan muuttaa. Paina -näppäintä lisätäksesi muovituskierrosten määrää. Paina -näppäintä vähentääksesi muovituskierrosten määrää. Umdrehungen: weiter ja=quit -näppäimen painalluksella voit siirtyä seuraavaan valikkoon. Haluttu arvo tallentuu muistiin - näppäimen painalluksella ja käärintäprosessi käynnistyy samalla. KR0045 Näyttöön tulee seuraavan alavalikon asetus. Toisella rivillä on nykyarvo (actual value), joka kasvaa sitä mukaa kuin käärintäkierroksia tulee lisää niin kauan, että tavoitearvo on saavutettu. Viimeisen käärintäkierroksen aikana molemmat pitovarret nousevat muovin katkaisuasentoon. Umdrehungen: Ist-Wert: x abbruch Käärintä voidaan pysäyttää milloin tahansa - näppäimen painalluksella. Käärinnän aikana saattaa esiintyä seuraavat häiriötilanteet:. Paaliportti on auki. Sulje peräportti ja aloita käärintävaihe uudelleen.. Käärintäpöytä ei ole perusasennossaan. Säädä käärintäpöytä perusasentoon ja käynnistä käärintävaihe. KR0046 VI - 4 CombiPack 75-4 FIN

105 Hallintalaite Käärintävarren perusasento Käärintävarsi siirretään perusasentoon painamalla näppäintä Käärintävarren liike pysähtyy kun painat näppäintä Käärintäpöytä CPD0450 Käärintäpöydän asento ilmenee näytön kolmannella rivillä edessä (front) = pöytä on valmiina ottamaan paalin siirtohaarukasta keskellä (middle) = pöytä on käärintäasennossa takana (back) = paalinpudotusasento Käärintäpöydän siirto paalin vastaanottoa varten paina näppäintä Käärintäpöydän siirto käärintäasentoon paina näppäintä Käärintäpöydän siirto paalinpudotusasentoon paina näppäintä CombiPack 75-4 FIN VI - 5

106 Hallintalaite Puristusvarsi vasen Puristusvarren vasen asento selviää näytön kolmannen rivin tekstistä (kts kappale 5.8.6) alhaalla (bottom) ylhäällä (top) = paalinkäärintä voidaan aloittaa = muovin katkaisuasento Haltearm L Puristusvarren nosto ylös: Paina näppäintä Puristusvarren laskeminen alas Paina näppäintä Puristusvarsi oikea Puristusvarren oikea asento selviää näytön kolmannen rivin tekstistä (kts kappale 5.8.6) Haltearm R alhaalla (bottom) ylhäällä (top) = paalinkäärintä voidaan aloittaa = muovin katkaisuasento Puristusvarren nosto ylös: Paina näppäintä Puristusvarren laskeminen alas Paina näppäintä Käärintävarren nopea pyörimisnopeus Käärintävarren nopean pyörimisen käynnistämiseksi paina näppäintä Käärintävarren nopean pyörimisen pysäyttämiseksi paina näppäintä VI - 6 CombiPack 75-4 FIN

107 Huolto ja kunnossapito 7 Huolto ja kunnossapito 7. Säädöt 7.. Muista turvallisuus Muista aina ennen huolto- ja korjaustöihin ryhtymistä Pysäytä paalain ja kytke voimansiirto vapaalle. Pysäytä traktorin moottori, ota virta-avain virtalukosta ja kytke paalaimen ja sen kaukosäätölaitteen käyttöjännite pois päältä. Kytke pysäköintijarru päälle, jotta traktori ja paalain pysyisivät paikallaan. Käytä tarvittaessa jarrukiiloja. Kiinnitä ja sulje kaikki suojapellit huollon jälkeen. Noudata kaikkia myöhemmin annettuja turvallisuusohjeita 7.. Paaliportin lukituksen säätö Lukituksen säätö suoritetaan molempia männänvarsia säätämällä. Nosta sivusuojuksia ylöspäin. Varmistaudu, että paaliportti on kiinni palkeissa (5) molemmin puolin. Löysää lukitusmutteri (). Kierrä männänvartta, kunnes sulkuhaan (4) ja putkisokan () välinen etäisyys on 5 mm (a). Kiristä lukitusmutteri ()säädön jälkeen. 5 a 4 RP-A-0 Paalinkireyden osoittimien perussäätö Jousen etäisyys tukipisteestä a = 40 mm Vaijerin etäisyys tukipisteestä b = 5 mm. Avaa paaliportti ja lukitse se sulkuhanalla (kts kappale 7.5.) Asenna ohjainruuvi () reikäänsä (). a b KR00090 Vaijerin pituuden säätö Paalinkireyden osoittimen tulee olla ohjainruuvin () alapuolella. KR0009 CombiPack 75-4 FIN VII -

108 Huolto ja kunnossapito Paalaimen molemmilla sivuilla tunnistintapin ulkoneman tulee olla 8 mm tukiraudasta () mitattuna. a RP-99-0 Säätö tehdään molemmilla puolin kiertämällä paalinkireyden osoittimen vaijerin () kiinnikkeiden silmukkaruuveja (). Säätöä varten lukitusmutterit () on avattava. Kierrä kunnes mitta a = 8 mm. Kiristä lukkomutterit säädön jälkeen. a RP Paalinkireyden osoittimen säätö Aseta vipu () takaluukun ja kehyksen väliseen rakoon. Kampea takaluukkua taaksepäin, kunnes sulkuhaka () on alkaa ottaa kiinni putkisokkaan () Säädä paalinkireyden osoittimet tässä asennossa. Vaijerin pituutta säätäen osoittimet saadaan asettumaan niin, että ne osoittavat samoja lukemia. RP-A-0 Asenna ohjainruuvi () reikään (). KR0009 VII - CombiPack 75-4 FIN

109 Huolto ja kunnossapito "Paalikammio suljettu ja lukittu" -osoittimen säätövaijeri Paalaimen vasemman etunurkassa oleva paalin sivun kireyden osoitin on yhdysvaijerilla () kytketty paaliportin lukitsimeen. Vasemman puolen paalinkireyden osoittimen tulee olla numerojen - välisellä alueella jos lukitushaka on alhaalla, mutta paaliportti on kuitenkin kiinni. Säätö: Löysää mutterit () ja kierrä niitä niin paljon, että osoitin on numerojen - välisellä alueella. Kiristä mutterit säädön jälkeen. RBR0 Lukituksen säätö Tarkasta lukituksen estepalan () säätö, jotta varmistuisit paaliportin asianmukaisesta toiminnasta. Säätöpultin kannan () ja levyn (4) välyksen (a) tulee olla - 5 mm. Säätö tehdään paaliportin ollessa auki: Löysää lukkomutterit (). Kierrä säätöruuvia kunnes välys on - 5 mm. Kiristä lukkomutterit säädön jälkeen. 4 a RP-A-04 Lukituksen estepalan () ja lukitsimen välyksen (a) tulee olla - 5 mm. a Säätö: Löysää mutterit (). Siirrä estepalaa pitkänomaisissa hahloissaan (4). Kiristä mutterit () säädön jälkeen 4 RP-A-05 CombiPack 75-4 FIN VII -

110 Huolto ja kunnossapito 7.. Verkkosidontalaite Varmistaudu, että verkkosidontalaite ei pääse käynnistymään tahattomasti. Leikkuuterä on erittäin terävä. Loukkaantumisvaara! Leikkuuterien säätö Jousitangon () ja putken (4) välyksen tulee olla n. mm kun terän tukivarsi () nojaa estepalaan (). Säätö: löysää ruuvit (5). Siirrä käyttövartta kunnes a = mm. Kiristä ruuvit (5). 6 a=mm b=8mm 5 4 RP-B Ylemmän syöttötelan kaapimen säätäminen Ylemmän syöttötelan kaavin säädetään paalikammion puolelta. Muista sulkea paaliportin vasemmassa nostosylinterissä oleva sulkuhana, jotta paaliportti pysyisi auki. Löysää pultit () kaapimen () ja ylemmän syöttötelan () välyksen säätöä varten. Löysää myös kaapimen kuusioruuvit (4) Työnnä kaavinta pitkänomaisissa rei'issään siten, että kaavin koskettaa telaa kevyesti. Kiristä pultit () ja kuusioruuvit (4) säädön jälkeen. Pyöritä paalainta säädön jälkeen käsin ja tarkista kuinka lähellä telaa kaavin on. 4 4 VP--0 VII - 4 CombiPack 75-4 FIN

111 Huolto ja kunnossapito 7. Antureiden säätö 7.. Lankasidontalaitteen anturi Lankasidontalaitteen anturi () on koneen keskellä, sidontalaitteen takana. Anturin ja vastakappaleen () välisen etäisyyden tulee olla n. mm. Säätö: Löysää lukkomutteri (). Säädä anturia (), kunnes etäisyys x = mm kippikytkimen ollessa yläasennossaan (). Kiristä lukkomutteri säädön jälkeen. a RBV Verkkosidontalaitteen anturi Anturi () on verkkosidontalaitteen kiilahihnapyörän edessä. Anturin ja sakarapyörän () välyksen (a) tulee olla mm. Säätö: Löysää lukkomutteri (). Anturia () säädetään, kunnes välys on a = mm. Kiristä lukkomutteri () säädön jälkeen. X RBV0000 Toinen anturi () on koneen oikealla puolen kiilahihnan yläpuolella. Anturin ja kiristimen () lattaraudan välyksen (a) tulee olla mm. Säätö: Löysää lukkomutterit (). Säädä anturia kunnes välys a = mm. Kiristä lukkomutterit säädön jäkeen, CP080 Säädä anturit niin, että saat kiristysmekanismin (4) ääriasentoonsa (kuva). Kiristyspyörä kääntyy ylhäältä alaspäin. 4 CP090 CombiPack 75-4 FIN VII - 5

112 Huolto ja kunnossapito 7.. Paaliportin anturi I Paaliportin anturi () on koneen vasemmalla puolella. Säätö: Löysää lukkomutteri (). Säädä anturia () niin, että välys on a = n. 0 mm. Kiristä mutterit säädön jälkeen a RP Vastaterien anturi Vastaterien anturi () on teräakselilla koneen oikealla puolella. Säätö: Löysää lukkomutterit (). Säädä siten, että anturin () ja lukitusvivun () välys on mm (a). Kiristä lukkomutterit säädön jälkeen. Anturia () voidaan säätää myöskin korkeussuunnassa. Anturi säädetään siten, että kaukosäätimen valo vilkkuu, kun vipua on käännetty n. 0. a CPB0000 VII - 6 CombiPack 75-4 FIN

113 Huolto ja kunnossapito 7..5 Paaliportin anturi II (paaliportti täysin auki) Anturi on koneen vasemmalla puolen lähellä paaliportin saranaa. Välys mitataan kun paaliportti on täysin auki. Anturin ulkosivun () ja konsolin () ulkosivun tulee olla samassa linjassa. Anturin () ja konsolin välyksen tulee olla a = mm. Säätö: Avaa lukkoruuvit (). Siirrä anturia () niin, että sen ulkosivu on samassa tasossa konsolin ulkosivun kanssa. Säädä sen jälkeen anturia niin, että a = mm. Kiristä lopuksi lukkomutterit (). a b 7..6 Siirtohaarukan anturi Anturi on siirtohaarukan alla. Siirtopöydän anturin perussäätö Anturin () ja kulmaraudan () välyksen tulee olla mm silloin kun siirtohaarukka on siinä tilassa, että se alkaa juuri siirtää paalia käärintäpöydälle. Kulmarautaa () voidaan kääntää akselillaan jos välys on liian suuri. Ennen säätöä uppokantaruuvi (4) on avattava.. Tarkka säätö: Avaa lukkomutteri (). Säädä anturia niin, että sen ja kulmaraudan () välys a = mm. Kiristä lukkomutterit (). 4 KR04-0 CombiPack 75-4 FIN VII - 7

114 Huolto ja kunnossapito Paali siirtohaarukkaan -anturi Paalin ollessa siirtohaarukassa teräslevyn () ja säätöruuvin () välyksen tulee olla a = - mm. Säätö: Avaa lukkomutteri (4). Säädä anturia niin, että välys a = - mm. Kiristä lopuksi lukkomutteri (4). KR Käärintäpöydän anturi Anturit ovat kolakuljettimen ketjun molemmin puolin. Säätö tehdään silloin kun käärintäpöydällä ei ole paalia. Tunnistintangon () kierreosan () ja anturin () välyksen tulee olla mm. Säätö Avaa lukkomutteri (4). Siirrä anturia niin, että välys a = mm. Kiristä lopuksi lukkomutteri (4). 4 a CP00 VII - 8 CombiPack 75-4 FIN

115 Huolto ja kunnossapito 7..8 Käärintäpöydän kallistuksen anturi Anturi () on vasemmalla puolen käärintäpöydän nivelen kohdalla Säätö: Säädä käärintäpöytä etuasentoon (kts kappale 6.0 Muovikäärinnän käsiohjaus ). Käynnistä anturitesti-ohjelma, jotta saisit ohjelmoitua haluamasi arvon koneen muistiin (kts kappale B.4 Anturitesti, käärintäpöydän käsiohjaus ) Kierrä anturia kunnes näyttöön tulee lukema. CP Voimanottoanturi Voimanottoanturi () anturi on koneen etuosassa sijaitsevassa vaihdelaatikossa. Tämän anturin asetusta ei voi muuttaa. CP Pitovarren oikea ja vasen anturi Oikan puoleinen anturi Oikean puoleisen pitovarren anturi () sijaitsee kääntöpöydässä koneen oikealla puolen. Vasemman puoleinen anturi Vasemman puoleisen pitovarren anturi () sijaitsee kääntöpöydässä koneen vasemmalla puolen. Säätö: Siirrä vasen ja oikea pitovarsi ala-asentoon (kts kappale 6.0 Muovikäärinnän käsiohjaus) Käynnistä käsikäyttöinen anturitesti-ohjelma, jotta saisit ohjelmoitua haluamasi arvon koneen muistiin kumpaakin pitovartta varten (kts kappale B.4 Anturitesti, oikea ja vasen pitovarsi ) Käännä anturia niin, että näyttöön tulee lukemat 5 (7). CP00000 CombiPack 75-4 FIN VII - 9

116 Huolto ja kunnossapito 7.. Käärintävarren anturit Käärintävarren liikealueella on neljä anturia. - Anturi (I) valvoo käärintäkalvoa (onko kalvo katkennut, onko kalvo loppunut) - Anturi (II) ilmoittaa, että käärintävarsi on perusasennossaan. - Anturi (III) ilmoittaa koneen elektroniikalle missä asennossa käärintävarsi on. I II III CP40005 Anturi I (kalvon katkaisu) Säädä anturi silloin kun käärintälaitteessa ei ole kalvoa. Molemmille kalvonpitimille on suoritettava seuraavat toimenpiteet koska kumpikin kalvonpidin on oltava säädetty samalla tapaa. "Kalvo katkennut" ja "kalvo loppunut" -varoitukset syntyvät anturin () ohjaamana. a Säätö: Löysää lukkomutterit () Siirrä anturia () niin, että anturin ja solenoidin () välys "a" on 4 mm Kiristä lukkomutterit a = 4 mm CP40004 Anturin säätöä varten käärinvartta on siirrettävä käsikäytön avulla niin, että anturi () on toisen anturin () kohdalla. Antureiden ( ja ) välyksen (a) tulee olla mm. Säätö: Löysää lukkomutteri (9) Säädä molempia antureita niin, että välys on mm (a= mm) Kiristä lukkomutteri (9) a 9 CP40006 VII - 0 CombiPack 75-4 FIN

117 Huolto ja kunnossapito Anturi II (käärintävarren perussäätö) Rei itetyn levyn () ulokkeen () ja anturin () välyksen tulee olla a = mm silloin kun käärintävarsi on pysähtynyt perusasentoon. Säätö: Löysää lukkomutteri (4). Säädä anturia () niin paljon, että välys a = mm. Kiristä lopuksi lukkomutteri (4). 4 a CP0006 Anturi III (käärintavarren asento) Rei itetyn levyn ()ja anturin () välyksen tulee olla a = mm. Säätö: Löysää lukkomutteri (). Säädä anturia () niin paljon, että välys a = mm. Kiristä lopuksi lukkomutteri (). a CP Suojatanko Irroita käärinvarren laakerin suojakansi () avaamalla kiinnitysruuvit (). KR0080 Suojatangon osuessa johonkin, paino () putoaa alas ja laukaisee turvakytkimen. Työasennossa (valmiustila) välyksen a = tulee olla n. 5 mm. Irroita turvakatkaisimen kaksi kiinnitysruuvia (). Säädä välys. Kiristä kiinnityspultit (). Aseta suojakansi paikalleen. a KR0090 CombiPack 75-4 FIN VII -

118 7. Huolto Huolto ja kunnossapito 7.. Muista turvallisuus Muista aina ennen huolto- ja korjaustöihin ryhtymistä Pysäytä paalain ja kytke voimansiirto vapaalle. Pysäytä traktorin moottori, ota virta-avain virtalukosta ja kytke paalaimen ja sen kaukosäätölaitteen V käyttöjännite pois päältä. Kytke pysäköintijarru päälle, jotta traktori ja paalain pysyisivät paikallaan. Käytä tarvittaessa jarrukiiloja. Ole varovainen noukinta säätäessäsi. Varmistaudu esim. lankkujen avulla, että se pysyy ylhäällä, ellet voi säätää tai korjata sitä sen alhaalla ollessa. Lukitse paaliportti yläasentoon sulkemalla sylinterin turvaventtiili. Vältä öljyn ja rasvan käsittelyä avokäsin. Hakeudu lääkäriin jos öljy aiheuttaa tapaturman. Asenna huototyöt lopetettuasi suojukset aina oikeille paikoilleen. 7.. Yleistä Noudata ohjekirjassa mainittuja puhdistus- ja huoltovälejä sekä voiteluainesuosituksia. Täten varmistat, että paalaimesi kuluminen on mahdollisimman vähäistä ja se pysyy hyvässä kunnossa. Kiristysmomentti M A (ellei toisin ole mainittu) A 5.6 O/ M 4 M 5 M 6 M 8 M 0 M M 4 M 4x,5 M 6 M 6x,5 M 0 M 4 M 4x,5 M 4x M 7 M 7x M M A (Nm), 4,5 7,6 8 7,0 5, ,4 8, , A = kierteen koko (Pultin lujuusluokka on merkitty pultin kantaan) A KR--0 Tarkasta aika ajoin (esim. 50 käyttötunnin välein) ruuvien ja pulttien kireys. VII - CombiPack 75-4 FIN

119 Huolto ja kunnossapito Huoltovälit Huoltoväli Huoltokohde öljynvaihto tarkasta säädä kiristä Ensimmäisen 8 käyttötunnin jäl- vanteet, pyörien pultit x keen ja aina pyörän irroituksen jälkeen Ensimmäisen työpäivän jälkeen ketjun kireys: sitten paalikammion kolaketjun käyttöketju x aina 00 paalin välein noukkimen käyttöketju x x ketjun kireys: paalikammion kolaketjun käyttöketju x ensimmäisenä työpäivänä sato- paalikammion kolaketju x x kauden alussa n. viidennen käärintäpöydän käyttö x x paalin jälkeen noukkimen käyttö x x Uusi paalain, ensimmäisen 0-50 käyttötunnin jälkeen, sitten aina käytökauden päättyessä vaihteisto x CombiPack 75-4 FIN VII -

120 Huolto ja kunnossapito min. 0 HL 5 a 7 Z a 9 I II 6 Z a b a b 4 7 VP000 HL VII - 4 CombiPack 75-4 FIN

121 Huolto ja kunnossapito Seuraavassa mainittuja asennustöitä saa suorittaa ainoastaan koneen ollessa pysähdyksissä. Pysäytä moottori, vedä virta-avain ulos ja katkaise V:n syöttöjännite. Varmista, että pyöröpaalain ja traktori eivät lähde liikkeelle itsestään. Teliakseli: Paineilmajärjestelmä ja hydraulinen jarru Jarrun säätö: Jarru on säädetty tehtaalla. Säätö on tarpeen: kun jarruteho heikkenee. (esim. jarrukengät kuluneet) kun jarruvivun liikeväli "X" on yli 50 mm. Jarrukenkien kitkapinnan vahvuus on tarkistettava aina ennen jarrutangon (a, b) säätöä. Pinnan vahvuuden on oltava vähintään mm. Irrota jarrutanko (b) jarruvivusta (4). Löysää jarrutangon (a) lukkomutterit (). Käännä jarrutankoa (a), kunnes jarruvivun liikeväli a on jarrua poljettaessa n. 0 mm. Säätövivun () on kaikissa asetuksissa oltava sekä pitkässä reiässä (I) että yläosassa (II) pidikettä () vasten. Jarrutankojen (a, b) säädön jälkeen on tarkistettava, pyörivätkö pyörät kunnolla, kun jarru on vapautettu. Jos näin ei ole, on säädettävä jarrutankoja (a, b) (lyhennetään). Jarrutankojen (a, b) kierteen ulkoneman (6) haarukkapäissä on oltava vähintään = 0 mm. Jos kierteen pituuden (6) minimiarvo (min. = 0 mm) ei täyty, jarruvipuja (4, 5) on siirrettävä jarruakseleilla vastakkaiseen suuntaan kuin toimintasuunta (7). Kiristä jarrutankojen (a, b) lukkomutterit (,). Varmista, että kaikki turvalaitteet on asennettu. Irrota jarrutanko (a) jarruvivusta (5). Asenna sitten jarrutanko (b) takaisin paikalleen jarruvipuun (4). (Ota huomioon jarruvivun pituus (HL)). Löysää jarrutangon (b) lukkomutterit (). Käännä jarrutankoa (b), kunnes jarruvivun liikeväli a on jarrua poljettaessa n. 0 mm. Säätövivun () on kaikissa asetuksissa oltava sekä pitkässä reiässä (I) että yläosassa (II) pidikettä () vasten. Asenna sitten jarrutanko (a) takaisin paikalleen jarruvipuun (5). (Ota huomioon jarruvivun pituus (HL)). Paina jarrua. Sylinterin iskunpituuden X on tällöin oltava 5 mm 50 mm. Jos sylinterin iskunpituus X on liian suuri, on säädettävä jarrutankoja (a, b) (pidennetään). CombiPack 75-4 FIN VII - 5

122 7.. Renkaat Huolto ja kunnossapito Jätä rengastyöt erikoiskorjaamon huostaan. Heillä on tarvittavat erikoistyökalut renkaan vanteelta irroittamista yms. töitä varten. Pysäköi paalain aina mahdollisimman tasaiselle alustalle. Varmista paikallaanpysyminen pysäköintijarrulla ja tarvittaessa jarrukiiloilla. Tarkasta säännöllisesti pyörän kiinnityspulttien kireys. Pysy turvallisen matkan päässä renkaasta kun täytät sitä paineilmalla. Räjähdysvaara! Tarkasta rengaspaineet säännöllisesti. Oheisessa piirroksessa on näytetty pyörän kiinnityspulttien kiristysjärjestys. Tarkasta pulttien kireys 0 käyttötunnin jälkeen vanteen paikalleen panosta sekä muutoin 50 käyttötunnin välein.. 6 Pulttikierre Pultin Pulttien maks. vääntömomentit kannan koko lukumäärä mm napaa kohti kpl musta sinkitty M x,5 9 4/5 95 Nm 95 Nm M 4 x,5 5 5 Nm 5 Nm M 8 x, Nm 0 Nm 4 5 KR-- M 0 x,5 7/ Nm 40 Nm M x,5 8/0 50 Nm 560 Nm M x Nm 505 Nm Tarkasta rengaspaine säännöllisesti. Lisää ilmaa tarpeen mukaan. Eri rengaskokojen vaatimat paineet on selvitetty viereisessä taulukossa.. Rengaskoko Rengaspaine [bar].5/80-5./0 PR 4,5 5.0/55-7/0 PR,5 9.0/45-7/0 PR,0 500/50-7/0 PR,0 600/55-6,5/ PR,0 5 x /4 PR, Vetoaisa Tee muttereiden tarkastuskiristys ensimmäisen 0 käyttötunnin jälkeen. Tarkasta muttereiden kireys aina 50 käyttötunnin välein. 800 Nm 70 Nm RP--00 VII - 6 CombiPack 75-4 FIN

123 Huolto ja kunnossapito 7..5 Vetoisuudet ja viskositeetti Vetoisuus [litraa] Viskositeetti Bioöljy Pääkulmavaihde,8 l SAE90 Käärintävarren vaihde,0 l Puolijuokseva vaihteistorasva GFO 5 (Kestovoideltu) Tiedustele maahantuojalta 7..6 Vaihteistoöljyn tarkistus ja öljynvaihto Uuden paalaimen ensimmäinen öljynvaihto suoritetaan n käyttötunnin jälkeen. Seuraavat öljynvaihdot kerran vuodessa aina satokauden päätyttyä. Öljymäärä on tarkistettava aina ennen käyttöä sekä viimeistään 500 valmistetun pyöröpaalin jälkeen. Bioöljy menettää voitelevat ominaisuutensa ajan myötä. Myös lämpötila vaikuttaa bioöljyn ominaisuuksiin. Älä käytä bioöljyä ellet ole ottanut selvää sen ominaisuuksista. Ota yhteys maahantuojaan Pääkulmavaihde Öljymäärän tarkastus: Tarkastusvälit: kts kappale 7..6 Avaa tarkastusruuvi () Öljyn pinnan tulee olla tarkastusaukon alareunan tasalla Lisää tarvittaessa öljyä (SAE 90) ja kierrä tulppa kiinni Öljynvaihto Tarkastusvälit: kts kappale 7..6 Avaa tarkastus- () ja täyttöaukon () tulppa. Avaa pohjatulppa, anna vanhan öljyn valua sopivaan astiaan. Kierrä pohjatulppa kiinni. Kaada uusi öljy täyttöaukon kautta vaihteistoon. Kierrä täyttöaukon tulppa paikalleen. RBV05090 Öljylaatu: kts. kappale 7..5 Vetoisuus: kts. kappale 7..5 Hävitä jäteöljy asianmukaisesti! CombiPack 75-4 FIN VII - 7

124 Huolto ja kunnossapito 7..8 Käärintävarren vaihde Öljymäärän tarkastus: Ei tarpeen, kestovoideltu Öljynvaihto Vain korjaustöiden jälkeen Öljylaatu: kts. kappale 7..5 Vetoisuus: kts. kappale 7..5 CP4000 Hävitä jäteöljy asianmukaisesti! 7.4 Käyttöketjut 7.4. Muista turvallisuus Paalaimen käyttöketjut on varustettu suojapellein ja ohjaimin. Kiinnitä suojukset paikalleen ja sulje suojapellit aina säädön jälkeen ennen paalauksen aloittamista Yleistä Keskusvoitelujärjestelmällä varustetut paalaimet Paalaimen keskusvoitelujärjestelmä voitelee kaikki käyttöketjut lukuunottamatta langan kaksoissidonnan käyttöketjua. Öljyputket eivät ole paineistettuja, joten ne voivat tukkeutua. Tarkasta öljyputkien toimivuus aina ennen paalauksen ryhtymistä. Voitelujärjestelmän toiminta on selvitetty kappaleessa Perussäädöt ja käyttö. VII - 8 CombiPack 75-4 FIN

125 Huolto ja kunnossapito 7.4. Käyttöketjujen kiristäminen Paalikammion etumainen kolaketju Kolaketjun voimansiirto on koneen vasemmalla puolella. Kiristimen jousen tulee olla n mm:n mittainen (a). Löysää lukkomutteri (). Kierrä säätömutteria (), kunnes mitta a = mm. Kiristä lukkomutteri säädön jälkeen. a KR080 Noukin Ole varovainen noukkimen lähellä työskennellessäsi. Puristumisvaara! Laske noukin alas tai tue se kunnolla, jotta noukin ei putoaisi päällesi. Noukkimen ylempi käyttöketju Noukkimen ylempi käyttöketju on koneen oikealla puolella. Kiristimen jousen tulee olla n. 0 mm:n mittainen (a). a b Löysää lukkomutterit. Kierrä säätömutteria (), kunnes mitta a = 0 mm. Kiristä lukkomutteri säädön jälkeen. Noukkimen käyttöketju Noukkimen käyttöketju on koneen oikealla puolella. Kiristimen jousen tulee olla n. 0 mm:n mittainen (a). RBV0600 Löysää lukkomutterit. Kierrä säätömutteria (), kunnes mitta a = 0 mm. Kiristä lukkomutteri säädön jälkeen. Noukkimen siirtoruuvin voimansiirto Noukkimen siirtoruuvin käyttöketju on noukkimen vasemmalla sivulla. Kiristimen jousen tulee olla 0 mm:n mittainen (a). Löysää lukkomutterit. Kierrä säätömutteria (), kunnes mitta a = 0 mm. Kiristä lukkomutteri säädön jälkeen. a RBV0680 CombiPack 75-4 FIN VII - 9

126 Huolto ja kunnossapito Syöttötelan voimansiirto Syöttötelan käyttöketju on paalaimen oikealla sivulla. Oikealla kireydellä ollessaan kiristyspyörän varren () jousi on 80 mm:n mittainen (a). Kierrä säätömutteria () tarpeen mukaan niin, että jousen pituus on a = 80 mm. a RP-A-004 Sullojan voimansiirto Pyörivän sullojan voimansiirto on paalaimen oikealla sivulla. Oikealla kireydellä ollessaan kiristyspyörän varren jousen mitta on mm (a). a Löysää lukkomutteri (). Kierrä säätömutteria (), kunnes mitta a = mm. Kiristä lukkomutteri säädön jälkeen. KR00009 Kaksoislanganohjaimen voimansiirto Kaksoislanganohjaimen käyttöketju () on paalaimen läpi ulottuvan poikittaispalkin sisällä. Siihen päästään käsiksi avaamalla etureunan puhdistusluukut (). Automaattisen ketjunkiristimen ansiosta käyttöketjun kiristäminen ei ole tarpeen. VP--07 Pohjakuljetin Pohjakuljettimen kiristimet ovat koneen molemmilla puolilla paalaimen suojapellin alla. Kiristettynä jousen pituuden (a) tulee olla mm. Avaa suojapelti. Löysää lukitusmutteri (). Kierrä mutteria () kunnes mitta a = mm. Kiristä lukkomutteri () säädön jälkeen. Säädä aina molemmilta puolilta. Sulje suojapelti. a CP0040 VII - 0 CombiPack 75-4 FIN

127 Huolto ja kunnossapito 7.5 Hydraulijärjestelmä 7.5. Muista turvallisuus Tee paalaimen hydraulijärjestelmä paineettomaksi ennenkuin alat huoltaa tai korjaa hydrauliikkaan liittyviä komponetteja. Älä tutki öljyvuotoja paljain käsin vaan käytä esim. pahvin palaa. Korkean paineen alainen öljysuihku leikkaa veitsen tavoin. Tapa-turman sattuessa hakeudu heti lääkäriin! Jätä hydrauliikan korjaustyöt erikoiskoulutuksen saaneen asentajan tehtäväksi. Täytä painesäiliö ohjeenmukaisella kaasulla Yleistä Pyöröpaalaimen hydrauliikka on kytketty traktorin ulkopuoliseen hydrauliikkaan. Lisäksim kone on varustettu omalla hydraulijärjestelmällä. Yksi järjestelmän tärkeimmistä osista on paaliportin vasemmassa hydraulisylinterissä oleva turvahana (). Muista sulkea hana ennenkuin menet avatun paaliportin alle. Asento a Öljynpaluu on suljettu. Paaliporttia ei voida sulkea. Käännä hana asentoon "a" ennenkuin menet avatun paaliportin alle. Asento b Öljynkierto toimii normaalisti. Paaliportti voidaan sulkea. Aukilukittu paaliportti vapautetaan kääntämällä hana asentoon "b". Hydrauliletkut Paine, kuumuus ja UV-säteet heikentävät ajan myötä hydrauliletkuja. Useimpiin letkuihin on merkitty valmistuspäivämäärä, minkä perusteella letkun ikä voidaan määrittää. Letkujen suositeltu maksimiikä on kuusi vuotta, mikä on muutamissa maissa lakisääteinen. Muista uusia letkut ajoissa! CombiPack 75-4 FIN VII -

128 Huolto ja kunnossapito 7.5. Paalaimen ja käärintälaitteen hydrauliikka Komponentit L R KR Venttiililohko päällä Siirtopöydän käyttö Paaliportin nosto ylös 4 Alempi vasen tukivarsi 5 Alempi oikea tukivarsi 6 Käärintäalustan kääntö paalin lastausasentoon (siirtopöydältä) 7 Käärintävarren käyttö 8 Käärintäalustan kääntö paalinpudotusasentoon 9 Oikean tukivarren nosto 0 Vasemman tukivarren nosto Paaliportti sulkeutuu Yleistä Paalaimessa oleva hydraulipumppu saa käyttövoimansa vaihteiston välityksellä traktoriin kytketyltä nivelakselilta. Hydrauliöljysäiliö on suojapellin takana koneen vasemmalla sivulla. Hydraulisuodatin sijaitsee vasemman etusuojuksen alla. Hydrauliventtiilistö on vasemmalla, koneen takaosassa olevassa laatikossa. Laatikon kanteen on liimattu ohjetarroja. VII - CombiPack 75-4 FIN

129 0 F C Huolto ja kunnossapito Hydraulisäiliö Tarkasta hydrauliöljyn määrä sen ollessa lämmintä. Öljymäärää tarkastettaessa paaliportin tulee olla kiinni ja paalinsiirtohaarukan on oltava alimmassa asennossaan. Öljynvaihtoväli: käyttötunnin välein - ja aina käyttökauden lopussa Öljysuositus: a) HLP ISO-VG 46 (sisäänajo ensimmäiseen öljynvaihtoon saakka) (noin 7 litraa) b) HVLP ISO-VG /46 c) HEES 46 (biologisesti hajoava öljy) KR0040 Älä sekoita erilaisia öljylaatuja keskenään! Hydrauliikan suodatin Laske hydrauliikka paineettomaksi ennenkuin huollat tai korjaat hydrauliikkaan liittyviä koneen osia. Paalaimen oman hydrauliikan öljynsuodatin on koneen vasemmassa etukulmassa. Suodattimen vaihtovälit käyttötunnin välein - ja aina käyttökauden lopussa Laske paine pois hydrauliikasta. Kierrä suodatinkotelo auki (). KR0590 Asenna uusi suodatin paikalleen. Kierrä suodatinkotelo kiinni(). Tarkasta, että liitos on tiivis. Öljysuositus: a) HLP ISO-VG 46 (sisäänajo ensimmäiseen öljynvaihtoon saakka) b) HVLP ISO-VG /46 c) HEES 46 (bioöljy) Älä sekoita eri öljytyyppejä keskenään. Käytä suosituksen mukaista öljyä. CombiPack 75-4 FIN VII -

130 P P Huolto ja kunnossapito Hydraulikaavio A B ,0,0, , A B S a V P T A B S a V P T S A B a b V P T S 4 V O 0,8 O 0,8 S 5 A B S 6 S 7 A a b a B S 8 b V P T V V P T V S 9 A B a b V P T S 0 V A B S a 9 V P T R 80 bar. Siirtohaarukka. Takaluukku. Puristusvarsi vasen 4. Puristusvarsi oikea 5. Käärintäpöytä 6. Käärintävarren jarru 7. Käärintävarren käyttö 8. Käärintäpöydän käyttö 9. Noukin 0. Vastaterien 0-asento 7.6 Vetosilmukka Vetosilmukan sisähela on vaihdettava jos se on kovin kulunut. a Vetosilmukan kulumista voit vähentää voitelemalla sen sisäpinnan päivittäin konerasvalla. Vaihda hela kun sisämitta (a) on suurempi kuin 4 mm VP--007 VII - 4 CombiPack 75-4 FIN

131 Huolto ja kunnossapito 7.7 Vastaterien teroitus Terien () terävyys on tarkastettava päivittän. Teroitusta varten terät on irroitettava. Teroitus tehdään leikkaavan reunan takasivulta (). Rihlattua sivua ei saa koskaan teroittaa. 5 mm Käytä teroitukseen KRONE-teroituslaitetta. Teriä ei saa lämmittää. KR Paineilmajarrujärjestelmä 7.8. Paineilmajarrulaitteiston huolto ja hoito (erikoisvaruste) PAINE liitin (punainen) Paineilmajohtojen liittimet ovat värikoodatut oikean liitännän varmistamiseksi. Käyttö: Paalaimen paineilmajarrujen kaksiputkijärjestelmä kytketään traktorin vastaaviin liittimiin. Huolto: Suojaa irroitetut liittimet suojakupein tai aseta ne pitimiinsä, jotta järjestelmään ei pääsisi likaa. Korjaa mahdollisesti vaurioituneet tiivisteet tai muut osat viivyttelemättä. Tarkastus: Tarkasta, että liittimet sulkeutuvat tiiviisti. Korjaa mahdolliset vuotokohdat tai vaihda liittimet uusiin. RP-A-0 JARRU -liitin (keltainen) RP-A-0 CombiPack 75-4 FIN VII - 5

132 Huolto ja kunnossapito 7.8. Putkiston ilmasuodatin Käyttö: Putkiston () ilmasuodatin () on asennettu jarruventtiilin etupuolelle. Se puhdistaa paineilman ja suojaa järjestelmää häiriöiltä. Jarrulaitteisto pysyy toimintakykyisenä myöskin suodatinelementin tukkeuduttua. Huolto: Suodatinelementti on puhdistettava säännöllisesti, esim. vuosittain ennen satokauden alkamista. Suodatinelementti otetaan ulos kantta painamalla ja avaamalla sen pidätinrengas, ilman että varsinaista putkiston ilmasuodatinta tarvitsisi ruuvata irti. CP Paineilmasäiliö Paineilmasäiliö () varastoi kompressorilta tulevan paineilman. Tähän painesäiliöön voi käytön aikana kerääntyä kondenssivettä. Paineilmasäiliön pohjassa olevaa vedenpoistoventtiili () on erittäin kylmällä ilmalla avattava päivittäin, lämpimällä ilmalla viikottain tai 0 käyttötunnin välein. Vialliset säiliöt on vaihdettava uusiin. Tarkastus: Poista kondenssivesi paineilmasäiliöstä (). Varmistaudu, että liitokset ovat tiiviit ja että venttiili () sulkeutuu kunnolla. CP Vedenpoistoventtiili, käsikäyttöinen Käyttö: Ilma ja kondenssivesi poistuu säiliöstä tyhjennysventtiilin kautta. Huolto: Vedenpoistoventtiili on erittäin kylmällä ilmalla avattava päivittäin, lämpimällä ilmalla viikottain tai 0 käyttötunnin välein. Jos venttiili on likaantunut ja sen vuoksi vuotaa, se on ruuvattava ulos irti ja puhdistettava tai vaihdettava uuteen. VII - 6 CombiPack 75-4 FIN

133 Huolto ja kunnossapito 7.9 Voitelu 7.9. Muista turvallisuus Muista aina ennen huolto- ja korjaustöihin ryhtymistä Pysäytä paalain ja kytke voimansiirto vapaalle. Pysäytä traktorin moottori, ota virta-avain virtalukosta ja kytke paalaimen ja sen kaukosäätölaitteen käyttöjännite ( V) pois päältä. Kytke pysäköintijarru päälle, jotta traktori ja paalain pysyisivät paikallaan. Käytä tarvittaessa jarrukiiloja. Lukitse paaliportti yläasentoon sulkemalla sylinterin turvaventtiili. Tee paalaimen hydraulijärjestelmä paineettomaksi ennenkuin alat huoltaa tai korjata hydrauliikkaan liittyviä komponetteja. Älä tutki öljyvuotoja paljain käsin vaan käytä esim. pahvin palaa. Korkean paineen alainen öljysuihku leikkaa veitsen tavoin. Tapa- turman sattuessa hakeudu heti lääkäriin! Vältä voiteluaineiden käsittelyä paljain käsin. Sulje suojapellit huollon jälkeen ennen paalauksen aloittamista. Käsitteiden määritys: Huollon yhteydessä mainitaan käsitteet "rasvaaminen", "voitelu" ja "öljyäminen" Toimenpide Voiteluaine Kohde/määrä Huomattava Voitelu rasvalla yleisrasva, konerasva rasvapuristimella n. Liika rasva pyyhittävä pois "rasvaaminen" n. - puristusta kuhunkin nippaan Voitelu Suosittelemme Sivele ohut öljykerros Puhdista voitelukohde bioöljyn käyttöä esim. maalisiveltimellä liasta ja vanhasta öljystä ellei toisin mainita Öljyäminen Suosittelemme ketjut ja niveltyvät Levitä tasaisesti ketjun bioöljyn käyttöä liitoskohdat pinnalle ellei toisin mainita Huoltovälit on määritelty normaaliksi katsottavia paalausolosuhteita ajatellen. Raskaissa olosuhteissa huoltovälejä on lyhennettävä. Nivelakseli Huoltovälit on ilmoitettu käyttötunteina. 8h 8h 0h 8h Nivelakselin voiteluvälit on ilmoitettu viereisessä kuvassa. Lisätietoja saat nivelakselin käyttöohjeesta. 40h 40h RP CombiPack 75-4 FIN VII - 7

134 Voitelukohteet Huolto ja kunnossapito Oheisessa taulukossa voitelukohteet ja nippojen määrä Voitelukohde Nippojen lukumäärä Noukinkampojen ohjainkisko (oikea) Tukijalka Kolaketjun ylempi ohjainpyörä (vasen + oikea) Paaliportin nivel (oikea + vasen) Kolakuljettimen etummaiset nipat paalikammiossa Kolakuljettimen taempi taittopyörä Kolaketjun kiristyspyörät takana Paaliportin sylinteri (oikea + vasen) Teli, nivelvarren kiinnitys (oikea + vasen) Kolakuljettimen akseli (oikea) Sullojan laakeri (oikea) Vasen nipparyhmä: - leikkuumekanismin laakeri - paalikammion kolaketjun käyttökoneisto (laakeri) - ruuvikuljettimen laakeri Oikea nipparyhmä: - sulloja - väliakseli, sisällä - väliakseli, ulkona Kalvonkiristimen ohjuripyörä (molemmat kiristimet) voitele rasvalla Ketjunkäyttökoneistot Vasemmanpuoleinen paalikammion kolaketjun käyttökoneisto Noukkimen oikean- ja vasemmanpuoleinen käyttökoneisto Oikeanpuoleinen sullojan käyttökoneisto Leikkuumekanismin käyttökoneisto, oikea Paalikammion kolaketju, vasen ja oikea keskusvoitelu keskusvoitelu keskusvoitelu keskusvoitelu keskusvoitelu VII - 8 CombiPack 75-4 FIN

135 Huolto ja kunnossapito 7.9. Paalaimen voitelukohteet, oikea sivu 0h 0h 0h 0h 40h 0h 40h 0h 0h 0h 0h 0h 00h 0h CombiPack 75-4 FIN VII - 9

136 Huolto ja kunnossapito 7.9. Paalaimen voitelukohteet, vasen sivu 40h 00h 00h 0h 0h 40h 0h 0h 0h 0h 50h 0h 0h VII - 0 CombiPack 75-4 FIN

137 Talvivarastointi 8 Talvisäilytys Muista turvallisuus Muista aina ennen huolto- ja korjaustöihin ryhtymistä Pysäytä paalain ja kytke voimansiirto vapaalle. Pysäytä traktorin moottori, ota virta-avain virtalukosta ja kytke paalaimen ja sen kaukosäätölaitteen V:n käyttöjännite pois päältä. Kytke pysäköintijarru päälle, jotta traktori ja paalain pysyisivät paikallaan. Käytä tarvittaessa jarrukiiloja. Ole varovainen noukinta säätäessäsi. Varmistaudu esim. lankkujen avulla, että se pysyy ylhäällä ellet voi säätää tai korjata sitä sen alhaalla ollessa. Lukitse paaliportti yläasentoon sulkemalla sylinterin turvaventtiili. Tee paalaimen hydraulijärjestelmä paineettomaksi ennenkuin alat huoltaa tai korjata hydrauliikkaan liittyviä komponentteja. Älä tutki öljyvuotoja paljain käsin vaan käytä esim. pahvin palaa. Korkean paineen alainen öljysuihku leikkaa veitsen tavoin. Tapaturman sattuessa hakeudu heti lääkäriin! Älä käsittele voiteluaineita paljain käsin. Sulje suojapellit ennen liikkeellelähtöä huollon jälkeen. 8. Yleistä Puhdista paalain sisältä ja ulkoa perusteellisesti ennen talvivarastointia. Jos puhdistamiseen käytetään painepesuria, vesiruiskua ei pidä suunnata suoraan laakereihin ja liitoskohtiin. Voitele kaikki nipat ohjeen mukaan. Laakereista ulospursuvaa rasvaa ei pidä pyyhkiä pois. Rasva suojaa kosteudelta. Ota käyttöketjut irti ja pese ne petroolilla, älä käytä muita liuottimia. Tarkasta samalla ketjujen ja ketjupyörien kuluneisuus. Voitele ketjut ja asenna ne ketjut paikalleen. Kiristä ne ohjeen mukaan. Tarkasta liikkuvien osien, kuten ketjujen kääntöpyörien, nivelien, kiristyspyörien jne. liikkuvuus. Irroita ne tarvittaessa, voitele ja asenna takaisin paikalleen, vaihda kuluneet osat uusiin. Käytä ainoastaan alkuperäisiä Krone-varaosia. Vedä nivelakselin puolikkaat irti toisistaan. Voitele konerasvalla metalli- ja muoviputkien sisäpinnat kiinnijuuttumisen ja jäätymisen estämiseksi. Voitele rasvanipat ohjeen mukaan. Varastoi paalain kuivaan paikkaan, ei kuitenkaan väkilannoitteiden tai eläinsuojien lähelle. Paikkamaalaa tarvittavat kohdat. Ruostesuojaa kiiltäviksi kuluneet kohdat. Käytä nostoon asianmukaista nosturia. Varmistaudu, että pukeille nostettu paalain pysyy tukevasti paikallaan. Pitkäaikaisen varastoinnin ajaksi suosittelemme, että nostat paalaimen pukkien varaan. Täten paino renkailta poistuu eivätkä ne vaurioidu, mikä saattaisi tapahtua jos paalain seisoisi samassa kohden hyvin kauan. Suojaa renkaat suoralta auringonvalolta, öljyltä ja rasvalta. Suorita tarpeelliset kunnossapito- ja korjaustyöt välittömästi satokauden jälkeen. Tee luettelo kaikista tarvittavista varaosista. Näin helpotat KRONE-kauppiaan varaosatilauksen käsittelyä ja voit olla varma siitä, että kone on uuden satokauden alkaessa käyttövalmiina. CombiPack 75-4 FIN VIII -

138 Talvivarastointi VIII - CombiPack 75-4 FIN

139 Uuden käyttökauden alkaessa 9 Käyttöönotto Muista turvallisuus Muista aina ennen huolto- ja korjaustöihin ryhtymistä Pysäytä paalain ja kytke sen voimansiirto vapaalle. Pysäytä traktorin moottori, ota virta-avain virtalukosta, ja kytke paalaimen ja sen kaukosäätölaitteen käyttöjännite pois päältä. Kytke pysäköintijarru päälle, jotta traktori ja paalain pysyisivät paikallaan. Käytä tarvittaessa jarrukiiloja. Ole varovainen noukinta säätäessäsi. Varmistaudu esim. lankkujen avulla, että se pysyy ylhäällä ellet voi säätää tai korjata sitä sen alhaalla ollessa. Lukitse paaliportti yläasentoon sulkemalla sylinterin turvaventtiili. Tee paalaimen hydraulijärjestelmä paineettomaksi ennenkuin alat huoltaa tai korjata hydrauliikkaan liittyviä komponentteja. Älä tutki öljyvuotoja paljain käsin vaan käytä esim. pahvinpalaa. Korkean paineen alainen öljysuihku leikkaa veitsen tavoin. Tapaturman sattuessa hakeudu heti lääkäriin! Älä käsittele voiteluaineita paljain käsin. Varmistaudu, että suojapellit ovat kiinni ja lukitut ennenkuin lähdet liikkeelle. 9. Yleistä Koekäytä lanka- ja verkkosidontalaitteisto ennen koneen käyttöönottoa. Pyöritä paalainta käsin, jotta voit seurata sidontalaitteen toimintaa. Voitele kaikki rasvanipat ja öljyä ketjut huolto-ohjeen mukaisesti. Pyyhi ulos pursuva rasva pois. Tarkasta vaihteiston öljymäärä, lisää öljyä tarvittaessa Tarkasta hydrauliletkujen ja -liitosten tiiveys. Tarkasta renkaiden ilmanpaine, lisää tarvittaessa. Tarkasta ruuvien ja muttereiden kireys, kiristä tarvittaessa. Tarkasta sähkölaitteiden kunto ja toimivuus, korjaa tarpeen mukaan. Käy läpi koneen kaikki säätökohteet ja suorita uusintasäätö tarpeen mukaan. Puhdista mahdollinen ruoste jarrulevyn () pinnalta (). CP060 CombiPack 75-4 FIN IX -

140 Uuden käyttökauden alkaessa IX - CombiPack 75-4 FIN

141 Häiriöt ja niiden poisto 0 Häiriöt Syyt ja niiden poisto Muista turvallisuus Muista aina ennen huolto- ja korjaustöihin ryhtymistä Pysäytä paalain ja kytke voimansiirto vapaalle. Pysäytä traktorin moottori, ota virta-avain virtalukosta, ja kytke paalaimen ja sen kaukosäätölaitteen V:n käyttöjännite pois päältä. Kytke pysäköintijarru päälle, jotta traktori ja paalain pysyisivät paikallaan. Käytä tarvittaessa jarrukiiloja. Ole varovainen noukinta säätäessäsi. Varmistaudu esim. lankkujen avulla, että se pysyy ylhäällä ellet voi säätää tai korjata sitä sen alhaalla ollessa. Lukitse paaliportti yläasentoon sulkemalla sylinterin turvaventtiili. Älä käsittele öljyjä ja voiteluaineita avokäsin. Tee paalaimen hydraulijärjestelmä paineettomaksi ennenkuin alat huoltaa tai korjata hydrauliikkaan liittyviä komponentteja. Älä tutki öljyvuotoja paljain käsin vaan käytä esim. pahvinpalaa. Korkean paineen alainen öljysuihku leikkaa veitsen tavoin. Tapaturman sattuessa hakeudu heti lääkäriin! Jätä hydrauliikan korjaustyöt erikoiskoulutuksen saaneen asentajan tehtäväksi. Täytä painesäiliö ohjeenmukaisella kaasulla. Varmistaudu, että suojapellit ovat kiinni ja lukitut ennenkuin lähdet liikkeelle. 0. Yleiset häiriöt, niiden syyt ja poisto Häiriö Noukin ei laskeudu alas. Mahdollinen syy Hydrauliletku ei ole kytketty paikalleen Poisto Kiinnitä paalaimen hydrauliletku traktorin pikaliittimeen Noukin ei pyöri Murtopultti katkennut Vaihda uusi pultti katkenneen tilalle Noukin tai syöttölaite tukkeutuu. Pysähdy heti jos paalain tukkeutuu. Kytke voimansiirto pois päältä, jotta paalikammion kolakuljetin ei vaurioituisi. Puhdista tukos heti. Epätasainen tai liian suuri karho. Ajonopeus on liian suuri. Kone ei ole vaakasuorassa Tuulipelti on säädetty liian matalalle. Levitä karho sellaiseksi, että se sopii noukkimeen. Tee pienempiä karhoja. Aja hitaammin. Erityisesti paalia aloitettaessa saattaa olla tarpeen ajaa hitaasti. Tarkasta vetoaisan korkeus. Säädä tarvittaessa. Nosta tuulipelti ylemmmäs. Lyhyt materiaali ei siirry kunnolla noukkimelta sullojaan. Kone on edestä liian matalalla. Nosta paalaimen etuosaa ylemmäs. Säädä vetoaisa niin, että noukin on oikealla korkeudella. Tuulipelti pääsee nousemaan liian ylös. Irroita tuulipellin jousi kokonaan. CombiPack 75-4 FIN X -

142 Häiriöt ja niiden poisto Häiriö Mahdollinen syy Poisto Verkko ei pysy paalin päällä, repeytyy keskeltä Paali on kartiomainen Paalikammio on täyttynyt epätasaisesti Verkon/langan käärintäkierroksia liian vähän Verkkojarru on liian tiukalla Verkon levitintanko liian tiukalla Paalikammio on täyttynyt vain toiselta sivultaan Liian suuri ajonopeus paalikammion täyttymisen loppuvaiheessa Käärintälanka tei -verkko repeytyy Syötä karho paalaimeen tasaisemmin Lisää kierroksia Löysää jarrua Säädä kiristintä Aja hitaammin. syötä karho paalaimeen tasaisemmin etenkin lopetusvaiheessa Aja hitaammin Käytä suositusten mukaista lankaa/ verkkoa Käärintäkierroksia ei ole tarpeeksi Lisää lankakäärinnän tiheyttä tai lisää verkkokierroksia Lanka luiskahtaa paalin pään yli Kaksoissidonnan langanohjain ei liiku. Paalattava materiaali on hyvin haurasta Kaksoisidonnan ketju on liian löysä. Säädä langanohjaimia etäämmälle paalin päädystä. Viallinen ketjunkiristin Verkko ei lähde kiertymään paalin ympärille. Verkon mitat ovat väärät Hihnankiristin ei saa otetta hihnasta tai vetopyörän vapaakytkin takertelee. Verkko on asennettu väärin paikalleen ja/ tai verkkojarru on väärin säädetty. Käytä ohjeiden mukaista materiaalia Tarkasta kitkapyörän/vetopyörän välys. Tarkista vapaakytkimen säätö. Poista lika. Asenna verkko paikalleen ohjeen mukaisesti. Säädä verkkojarru. Verkkoa ei ole asetettu oikein sidontamekanismiin. Vedä verkko pois käynnistimeltä ja pujota se ohjeen mukaisesti paikalleen. Käynnistysrullien edessä ja takana olevat epäpuhtaudet aiheuttavat rullien luistamisen verkkoa vasten. Pitkän lankasidontalaitekäytön jälkeen verkkosidontalaitteeseen kertyneet epäpuhtaudet on poistettava. Olki on tukkinut kanavan Hihnan kiristinpyörä ei pääse liikkumaan riittävästi alaspäin. Käännä vastaterät pois päältä. Poista lika ja ruohosilppu ohjaimen pitimen ja kiristinpyörän varren välistä. X - CombiPack 75-4 FIN

143 Häiriöt ja niiden poisto Häiriö Verkko repeytyy käynnistyksen jälkeen tai sidonnan aikana irti. Mahdollinen syy Teräpalkki putoaa alas heti käynnistyksen jälkeen. Verkkojarru on säädetty liian tiukalle. Poisto Toista käynnistys. Tarkasta jarrun säätö. Verkkorulla kiertyy kumitelan ympärille Verkon leikkuu ei tapahdu asianmukaisesti. Verkko ei yllä paalin ulkoreunoihin saakka. Paaliportti ei avaudu kunnolla. Paali ei pyöri ulos paalikammiosta tai pyörii vain hitaasti ulos. Lanka ei leikkaannu Verkko kiertyy paalin ympärille paalauksen aikana Verkko menee paalin sisään paalauksen aikana Verkko rikkoontuu. Teräpalkki on liian matalalla. Verkko ei ole riittävän pitkällä paalainkanavassa. Kumitelan pinta on epätasainen. Verkko tarttuu kumitelaan paalaimen oltua käyttämättömänä Teräpalkki ei putoa aivan alas. Tylsä terä Verkon jarrutus käärimisen aikana ei tapahdu oikein. Verkko tarttuu leikkuuterään. Käärintämekanismin käynnistystelat ovat vääntyneet. Paalattavaa materiaalia jumittunut pohjatelan ja kaapimen väliin. Verkonlevittäjä ei toimi. Viallinen hydrauliletkusto Liikaa materiaalia paalin sivuilla tai liian korkea puristuspaine. Kone ei ole vaakasuorassa Verkonlevittäjä on käännetty alas. Verkko on liian pitkällä paalikanavassa. Verkko roikkuu liian pitkällä. Katkaise hallintalaitteen käyttöjännite pois päältä ja kytke se takaisin päälle. Kolakuljetin pysähtyy liian myöhään. Tarkasta terän säätö. Löysää verkkojarrua. Vähennä kierroslukua sidonnan ajaksi. Vaihda kumitela. Pujota verkko uudelleen jos kone on ollut käyttämättömänä pitempään. Poista likakertymät. Vaihda terä. Tarkasta jarrun säätö. Tarkasta leikkuuterän säätö. Tarkasta käärintälaitteisto, vaihda mahdollisesti vaurioituneet osat. Säädä kaavin. Käännä verkonlevitin. Vaihdetaan Tee kapeampia karhoja, piennä puristuspainetta. Tarkasta vetoaisan korkeus. Säädä tarvittaessa. Käännä verkonlevitin ylös. Kiristä verkkojarrun jousta. Pidä kierrosluku vakaana sidonnan aikana. Lisää verkkojarrun jousen kireyttä ja pujota verkko uudelleen. Lisää kierroksia sidontavaiheen aikana. Säädä kolakuljettimen pysäyttimen jousi. CombiPack 75-4 FIN X -

144 Häiriöt ja niiden poisto Häiriö Mahdollinen syy Poisto Nätet har ej kommit i kontakt med balen Genom sprött material trycks ledplåten () uppåt. Montera skruvarna () M8x40 med mutter () till höger och vänster på ledplåten. VP70004 Kalvo repeää Kalvo tarttuu Kalvo löystyy Säädä kalvojarru (ks.luku Kalvojarrun säätö) X - 4 CombiPack 75-4 FIN

145 Häiriöt ja niiden poisto 0. Keskusvoitelulaitteen häiriöt Häiriö Öljyä ei mene riittävästi voitelukohteisiin. Öljynkulutus on liian runsasta Kone on kuiva Mahdollinen syy Liian vähäinen paine Pumpussa on likaa Pumpun mäntä ei tee täyspitkää liikettä. Pumpun venttiili ei sulkeudu kunnolla Öljy on liian paksua Järjestelmä on likainen Pääputki on repeytynyt Öljy on liian ohutta Painetta ei ole Poisto Pumppu ei toimi kunnolla. Puhdista. Säätö suoritetaan käyttöohjeen mukaan Irroita, puhdista tai vaihda. Öljy vaihdetaan suositeltuun öljylaatuun Kaikki säätöventtiilit puhdistetaan tai vaihdetaan Korjataan tai vaihdetaan Käyttöön otetaan paksumpi öljy Pumpun tuottoa pienennetään Pumppu ei toimi: Korjataan, säädetään tai vaihdetaan Pääputki on repeytynyt: Korjataan tai vaihdetaan Järjestelmässä ei ole öljyä: Järjestelmä ilmataan (katso luku ketjujen keskusvoitelu) Järjestelmä tukossa Lika Järjestelmä puhdistetaan ja kaikki venttiilit puhdistetaan tai vaihdetaan. Putki on tukossa Korjataan tai vaihdetaan Pumpun mäntä ei tee täyspitkää iskuliikettä. Öljy on liian paksua. Suutin on tukossa. Käytä suosituksen mukaista öljyä. Puhdista suuttimet CombiPack 75-4 FIN X - 5

146 Häiriöt ja niiden poisto 0. Muovinkäärintämekanismin käyttöhäiriöt ja niiden mahdolliset syyt Ongelma Kalvoon jää ilmakuplia Mahdollinen syy Jarru on liian löysällä Esikiristys liian tiukalla Poisto Kiristä käärintävarren jousta Säädä esikiristystä Paaliportti ei aukea Siirtohaarukka ei ole aloitusasennossa Akselin tuen päällä likaa Käärintä ei käynnisty Käärintäalustan ohjainkaapelit taipuneet Oikaise kaapelit Muovi leikkautuu liian aikaisin. Lanka ei katkea Takaluukku ei sulkeudu Hydrauliöljy liian kuumaa Veitsi on säädetty liian ottavaksi. Tylsät terät Turvahana on kiinni Suodatin tukossa Liian vähän öljyä Säädä veitsi vähemmän ottavaksi. Teroita Avaa hana Vaihda suodatin Tarkasta öljyn määrä 0.4 Hallintalaitteen vikakoodit Hallintalaitteen mahdollisissa häiriötilanteissa näyttöön tulevat vikakoodit on selvitetty kappaleessa 6.8. X - 6 CombiPack 75-4 FIN

147 Liite A Käyttöönotto A. Käyttöönoton valmistelu Kuljetuksen ajaksi paalaimen nivelakseli ja paaliluiska sekä mahdollisesti joitain muitakin osia on jouduttu irroittamaan. Ennen käyttöönottoa irroitetut osat on asennettava paikalleen ja paalain on muutoinkin tarkastettava. Paalain on säädettävä käytettävän traktorityypin mukaan, mikä koskee ennenmuuta nivelakselin pituutta ja vetoaisan korkeutta. Jotkut osat toimitetaan irrallisena, niistä oheinen luettelo CP00050_ Spray-pullollinen maalia (lankalaatikossa) Nivelakseli (käärintäpöydällä) Nivelakselin tuki (lankalaatikossa) 4 Letkunpidin (lankalaatikossa) 5 Kiinnikkeet (lankalaatikossa) 6 Suojussuppilo (lankalaatikko) A -

148 Liite Pysäköi paalain kovalle, tasaiselle alustalle. Varmista paikallaanpysyminen jarrukiiloilla. Ota nivelakseli käärintäpöydältä ja irralliset osat lankalaatikosta (). KR00008 Tee traktorin hydrauliikka paineettomaksi. Kytke hydrauliletku () ja () paikalleen. RBR07 A -

149 Liite A. Vetoaisan korkeuden säätö Vetoaisan tulee olla sopivalla korkeudella, jotta paalattavan materiaalin sisäänsyöttö sujuisi ongelmitta. Työasentoon lasketun noukkimen () tulee olla vaakasuorassa (noukkimen sivupellin yläreuna). Perussäätö tehdään paalaimen vetoaisaa säätämällä. Vetosilmukan tulee olla traktorin vetopisteen korkeudella. CPB0000 Säätö: Nosta noukin kuljetusasentoon Nosta noukin ylös (traktorin hydrauliikka) Löysää rajoittimen kiinnitysmutterit (). Työnnä syvyysrajoitin () taakse. Kiristä mutterit (). Säätö tehdään paalaimen molemmilla sivuilla. Laske noukin alas. RBV9 Noukkimen säätö Säädä tukijalkaa () kammen avulla ylös tai alas, kunnes sivupellin yläreuna () on maan kanssa vaakasuorassa. CPB000 Vetoaisan korkeuden säätö Avaa kiinnitysmuttereita () niin paljon, että voit kiertää vetoaisaa () hammastetussa kiinnikkeessään. Säädä vetoaisan () korkeus käytettävän traktorin mukaan. CPB000 A -

150 Liite Löysää kiinnitysmutteri (4). Säädä vetosilmukka () vaakasuoraan (maanpinnan kanssa samansuuntaiseksi). Kiristä vetoaisan ja vetosilmukan kiinnitysmutterit () ja (4). 5 Vetoaisan ja sen vastakappaleen hammastettujen pintojen (5) on vastattava kunnolla toisiaan vasten. Suorita uusintakiristys 0 käyttötunnin jälkeen! 5 4 KR00080 A. Nivelakselin asennus A.. Nivelakselin asennus Kiinnitä nivelakselin kannatin () vetoaisaan (). Kannatin voidaan asentaa vetoaisan ala- tai yläpuolelle riippuen vetoaisan korkeussäädöstä. RBV060 Työnnä ylikuormituskytkimellä varustettu akselinpää () paalaimessa olevaan akselitappiin. Varmistaudu, että akselin lukitussalpa napsahtaa paikalleen. KR044 A - 4

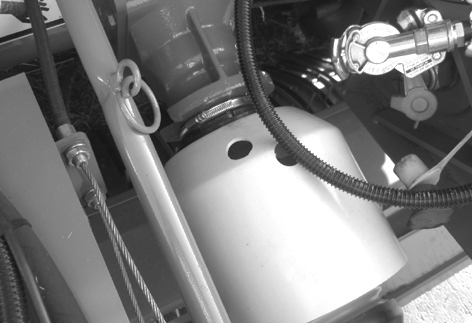

151 Liite Kytke nivelakselin suojakuoren pyörimisen estävät turvaketjut paalaimen ja traktorin kiinteisiin osiin. Aseta nivelakseli () kannattimensa () varaan. KR00084 A.. Nivelakselin suojussuppilon asentaminen VAARA! Sisäänvetovaara voimanottoakselilla. Vaikutus: Avointen pitkien hiuksien, korujen tai väljien vaatteiden sisäänvetäytymisen aiheuttama loukkaantumisvaara. Konetta saa käyttää vain suojussuppilo asennettuna. Ota suojussuppilo () lankalaatikosta. Työnnä suojussuppilo () jakovaihteiston () voimanottoakselille ja asenna letkupinteen () avulla jakovaihteistoon () niin, että suojussuppilon () kehällä oleva suuri reikä sijaitsee ylhäällä. RPN000 A - 5
