Sähköinen moottorinlämmitin, pistorasia, 4-syl.

Transkriptio

1 Installation instructions, accessories Ohje nro Versio 1.2 Osa nro Sähköinen moottorinlämmitin, pistorasia, 4-syl. IMG Volvo Car Corporation Sähköinen moottorinlämmitin, pistorasia, 4-syl V1.2 Sivu 1 / 14

2 Varuste A A IMG Sivu 2 / 14

3 JOHDANTO Lue läpi koko ohje ennen asennuksen aloittamista. Huomautukset ja varoitustekstit ovat turvallisuuden takia ja sen vaaran minimoimiseksi, että jotakin menisi rikki asennuksen yhteydessä. Varmista ennen asennuksen aloittamista, että kaikki ohjeessa mainitut työkalut ovat saatavilla. Toiset ohjeen työvaiheet esitetään vain kuvin. Monimutkaisemmissa työvaiheissa on myös selostusteksti. Mahdollisissa ohjeita tai varustetta koskevissa ongelmissa ota yhteyttä paikalliseen Volvo-myyjään. 1 Valmistelutyöt Avaa käsinelokeron luukku. Irrota paneeli kojelaudan oikeasta päädystä kampeamalla sitä varovasti irti lastalla ympäriinsä, kunnes kolme pidikettä sisäpuolelta irtoavat. Huom! Varo vaurioittamasta kojelautaa. J Sivu 3 / 14

4 2 Irrota oikean etuoven kynnyspaneeli vetämällä sitä irti alkaen etureunasta, kunnes siinä oleva pidike irtoaa. Jatka taaksepäin kunnes muut pidikkeet alapuolelta irtoavat. Irrota se B-pylvään paneelista. J Käännä lattiamatto sivuun päästäksesi käsiksi rintapellissä olevaan läpivientiin ja aseta matkustamon pistorasia paikalleen. Ruuvaa irti pidike eristysmattoa koriin kiinnittävä pidike. Aseta se sivuun, sitä ei käytetä enää. J Irrota vasen etupyörä. Irrota seitsemän moottorinsuojalevyä kiinnittävää ruuvia ja poista levy. J Sivu 4 / 14

5 5 Leikkaa nippuside tuen ympäriltä ja tuen lukitusholkin päältä vasemman tukivarren kiinnityksestä. Irrota lukitusholkki johdinliitoksen päältä ja erota johtimet. J Haaroituspistokkeen asennus Rasvaa etupistorasian johtimen, matkustamon pistorasian johtimen ja haaroitusliittimen O-renkaat alhaisen lämpötilan rasvalla osanro Huom! Kosketuspinnoille ei saa päästää rasvaa. D Sivu 5 / 14

6 7 Ota matkustamon pistorasian sarjasta kannatin ja kumisuojus ja paina kumisuojus kiinni kannattimeen. J Kiinnitä haaroitusliitin kannattimeen ruuvilla, hammasaluslevyllä ja mutterilla kuvan osoittamaan asentoon. Kannattimen pitää olla yhdensuuntainen haaroitusliittimen kanssa pituussuunnassa. Paikka (1) johdin moottorinlämmittimeen Paikka (2) johdin matkustamon pistorasiaan Paikka (3) johdin etupistorasialta J Irrota johdin etupistorasiasta ja moottorinlämmitin kiinnikkeistään/pidikkeistään helpottaaksesi matkustamon pistorasian haaroitusliittimen asennusta. Kytke etupistorasian johdin (1) haaroitusliittimeen ja paina johdinliitos kunnolla yhteen. J Sivu 6 / 14

7 10 Paina vanha lukitusholkki etupistorasian johdinliitoksen päälle. J Kytke moottorinlämmittimen johdin (1). Kytke sarjan johdin (2) matkustamon pistorasiaan. Paina johtimet kunnolla kiinni haaroitusliittimeen. J Paina sarjasta otetut kaksi lukitusholkkia kiinni johdinliitosten päälle. J Sivu 7 / 14

8 13 Pujota sarjaan kuuluva kumisuojus letkunkiristimen päälle. J A Kuva A Kiinnitä haaroitusliitin siihen liitettyjen johtimien kanssa tukeen (1) letkunkiristimellä (2) sekä haaroitusliittimen pitimeen. Varmista että haaroitusliitin tulee tukeen keskelle ylös. Kuva B Säädä haaroitusliittimen asento niin, että mitta on 135 mm (5 5/16"). Kiristä letkunkiristin kunnolla. Aseta moottorinlämmittimen ja etupistorasian johtimet takaisin kiinnikkeisiinsä. 14B J J Sivu 8 / 14

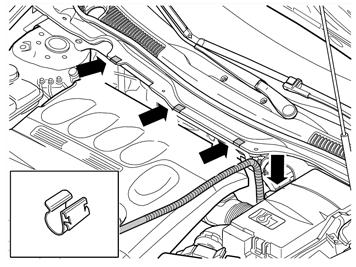

9 15 Johdottaminen Vie johdin moottoritilan yläosaan. Huom! Johdinta ei saa kiinnittää niin, että se on suoraan ilmastointi-, polttoaine- tai jarruputkia vasten. IMG Asenna 1 pidike akkukotelon sivuun. Vie johdin ylös moottoritilan yläpuolelle kuvan osoittamaan kohtaan. Asenna kolme sarjaan kuuluvaa kiinnitintä paneelin etureunaan tuulilasinpyyhkimien moottorin yläpuolelle. Huom! Johdinta ei saa kiinnittää niin, että se on suoraan ilmastointi-, polttoaine- tai jarruputkia vasten. IMG Sivu 9 / 14

10 17A Kuva A Paina matkustamon pistorasian johdin kiinni asennettuihin kiinnittimiin. Vie johdin alas kohdasta (1) ja vedä se alas moottoritilan läpi (AC-putkien takaa) oikeanpuoleisen tukivarren kiinnityksessä olevan tuen luokse. Kuva B Kiinnitä johdin moottoritilan yläpuolelta ja alhaalta nippusiteillä olemassa oleviin johdinsarjoihin. 17B J J Vedä johdin alas moottoritilasta. Kiinnitä johdin taempaan apurungon kiinnikkeeseen. Tee reikä eristemattoon päästäksesi käsiksi rintapellin läpivientikumiin. IMG Sivu 10 / 14

11 19 Leikkaa veitsellä pois rintapellin läpivientikumin suurempi "kumipää", moottoritilan oikealla puolella alhaalla. J Ota lämpösuoja ja nippuside sarjasta ja pujota lämpösuoja matkustamon pistorasian johtimen päälle. Jos lämpösuoja on liian pitkä, leikkaa se sopivan pituiseksi. J Rasvaa läpivientikumi alhaisen lämpötilan rasvalla osanro , jotta pistorasia liukuu helpommin läpi. Vie matkustamon pistorasian johdin läpivientikumin läpi matkustamoon. Vedä kaikki ylimääräinen johto matkustamoon. Siirrä lämpösuoja alas rintapellin läpivientikumia vasten ja kiinnitä se sarjan nippusiteellä. Asenna moottorinsuojus paikalleen. Asenna pyörä takaisin ja kiristä pyöränmutterit momenttiin 90 Nm (66 lbf.ft.). J Sivu 11 / 14

12 22 Vedä johdin edelleen rintapellin läpivientikumista. Vedä se sähkörasian johtimien takapuolelle. J Matkustamon pistorasian asennus Käännä eristematto sivuun matkustamon pistorasian kannattimen reiän porausta varten. Puhdista tiivistysmassa kohta, johon kannattimen toinen kulma tulee. Kiinnitä sarjaan kuuluva kannatin eristematon kiinnikkeen tappiin. Käytä sarjan muovimutteria. Suuntaa kannatin ylöspäin niin, että kannattimen reuna (1) on yhdensuuntainen oviaukon etureunan (2) kanssa. Poraa reikä (3) koriin kannattimen läpi Ø3,5 mm (9/64") poralla. J Siisti reikien reunat ja ruostesuojaa ne. Kiinnitä kannatin sarjaan kuuluvalla muovimutterilla ja ruuvilla. Sivu 12 / 14

13 24 Käännä eristematto takaisin kannattimen päälle. Leikkaa lovi mattoveitsellä eristemattoon niin että kannatin tulee näkyviin. J Käännä lattiamatto takaisin konsolin päälle. Tee reiät lattiamattoon matkustamon pistorasian kiinnitysruuveille. J Kytke matkustamon pistorasian johdin ja paina se kiinni kunnolla. Ota esiin sarjan lukitusholkki ja paina se liitoksen päälle. J Sivu 13 / 14

14 27 Kiinnitä matkustamon pistorasia kannattimeen sarjaan kuuluvilla ruuveilla. Aseta takaisin oikean etuoven kynnyspaneeli. Asenna kojelaudan oikea päätypaneeli paikalleen. J Sivu 14 / 14
