Topvex SX/TX. Compact-ilmanvaihtokone
|
|
- Heli Palo
- 8 vuotta sitten
- Katselukertoja:
Transkriptio

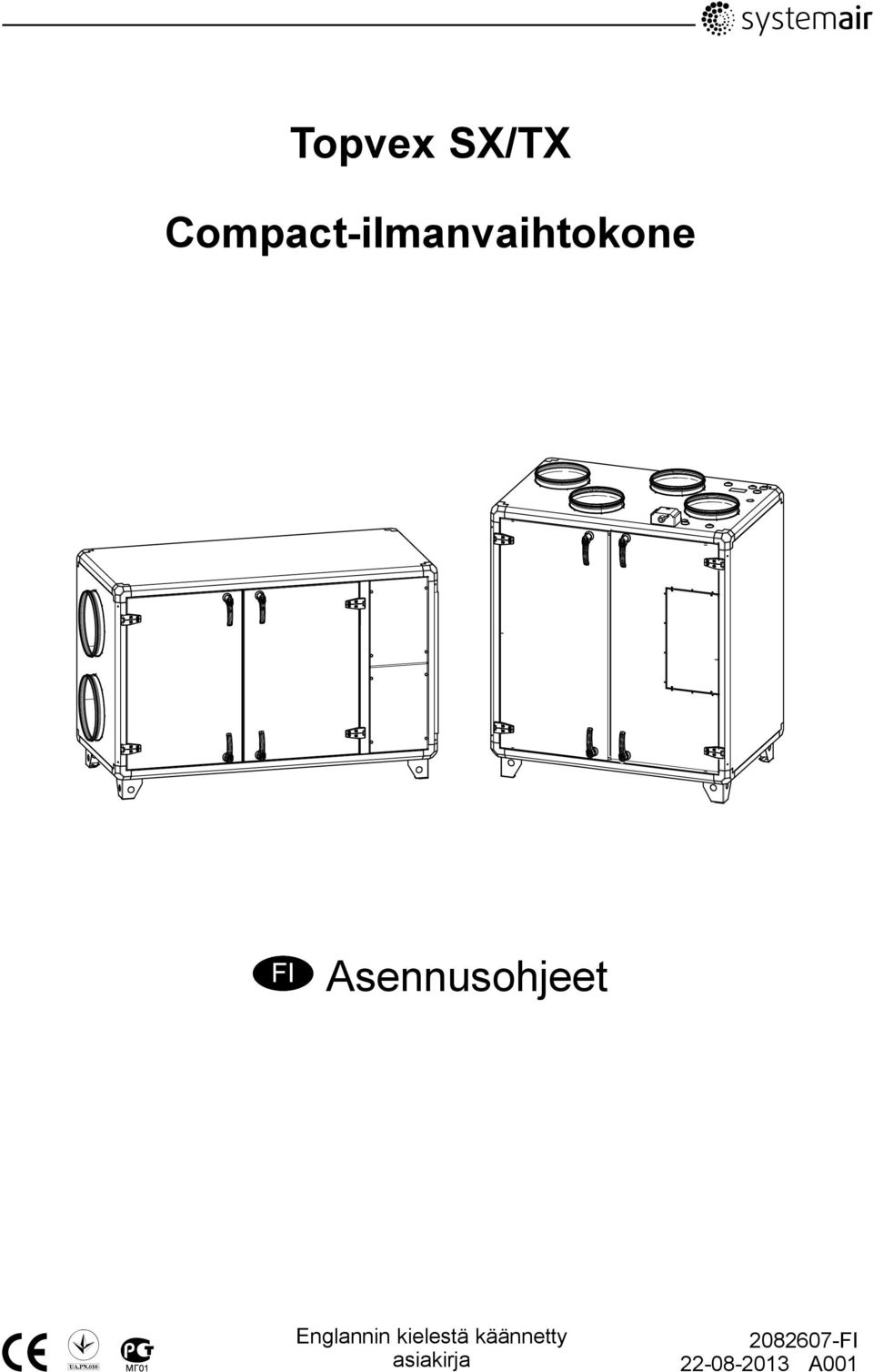

1 Compact-ilmanvaihtokone Englannin kielestä käännetty asiakirja FI A001

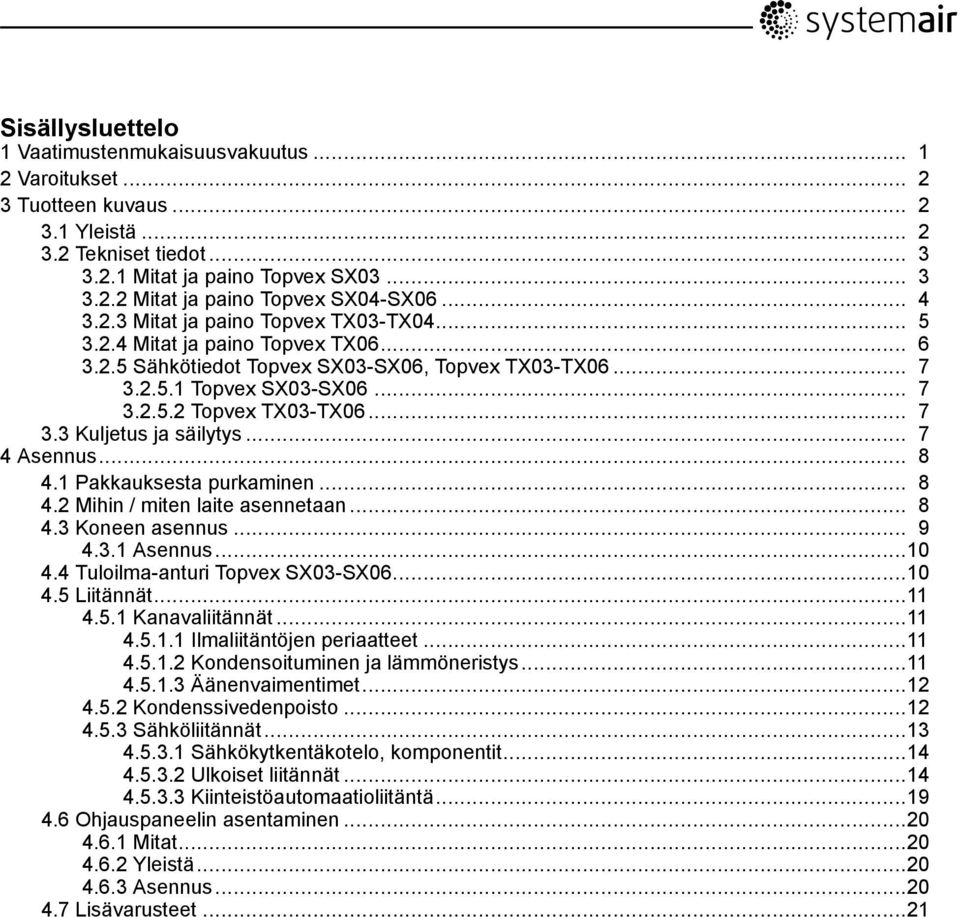

2 Sisällysluettelo 1 Vaatimustenmukaisuusvakuutus Varoitukset Tuotteen kuvaus Yleistä Tekniset tiedot Mitat ja paino Topvex SX Mitat ja paino Topvex SX04-SX Mitat ja paino Topvex TX03-TX Mitat ja paino Topvex TX Sähkötiedot Topvex SX03-SX06, Topvex TX03-TX Topvex SX03-SX Topvex TX03-TX Kuljetus ja säilytys Asennus Pakkauksesta purkaminen Mihin / miten laite asennetaan Koneen asennus Asennus Tuloilma-anturi Topvex SX03-SX Liitännät Kanavaliitännät Ilmaliitäntöjen periaatteet Kondensoituminen ja lämmöneristys Äänenvaimentimet Kondenssivedenpoisto Sähköliitännät Sähkökytkentäkotelo, komponentit Ulkoiset liitännät Kiinteistöautomaatioliitäntä Ohjauspaneelin asentaminen Mitat Yleistä Asennus Lisävarusteet...21

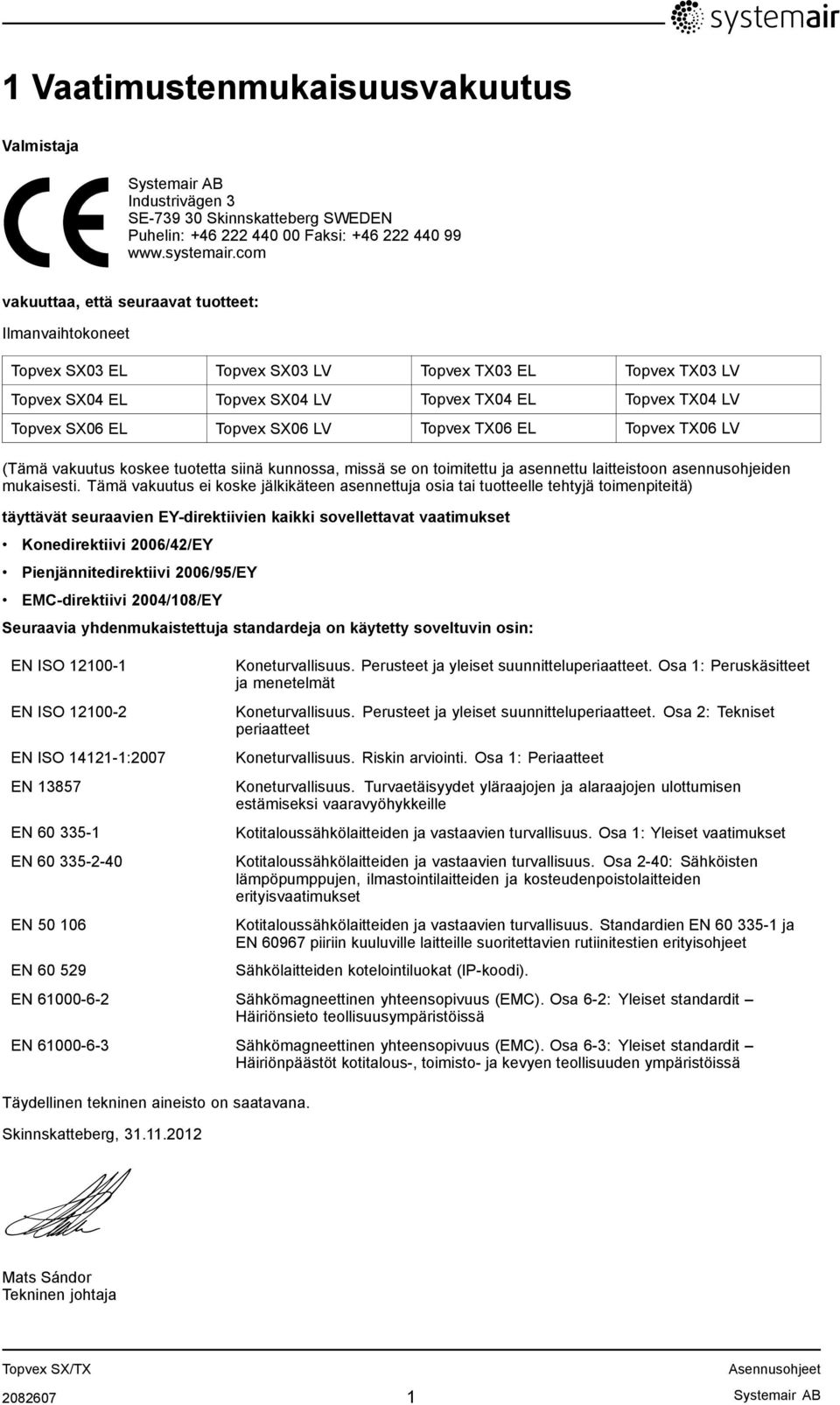

3 1 Vaatimustenmukaisuusvakuutus Valmistaja Systemair AB Industrivägen 3 SE Skinnskatteberg SWEDEN Puhelin: Faksi: vakuuttaa, että seuraavat tuotteet: Ilmanvaihtokoneet Topvex SX03 EL Topvex SX03 LV Topvex TX03 EL Topvex TX03 LV Topvex SX04 EL Topvex SX04 LV Topvex TX04 EL Topvex TX04 LV Topvex SX06 EL Topvex SX06 LV Topvex TX06 EL Topvex TX06 LV (Tämä vakuutus koskee tuotetta siinä kunnossa, missä se on toimitettu ja asennettu laitteistoon asennusohjeiden mukaisesti. Tämä vakuutus ei koske jälkikäteen asennettuja osia tai tuotteelle tehtyjä toimenpiteitä) täyttävät seuraavien EY-direktiivien kaikki sovellettavat vaatimukset Konedirektiivi 2006/42/EY Pienjännitedirektiivi 2006/95/EY EMC-direktiivi 2004/108/EY Seuraavia yhdenmukaistettuja standardeja on käytetty soveltuvin osin: EN ISO EN ISO EN ISO :2007 EN EN EN EN EN Koneturvallisuus. Perusteet ja yleiset suunnitteluperiaatteet. Osa 1: Peruskäsitteet ja menetelmät Koneturvallisuus. Perusteet ja yleiset suunnitteluperiaatteet. Osa 2: Tekniset periaatteet Koneturvallisuus. Riskin arviointi. Osa 1: Periaatteet Koneturvallisuus. Turvaetäisyydet yläraajojen ja alaraajojen ulottumisen estämiseksi vaaravyöhykkeille Kotitaloussähkölaitteiden ja vastaavien turvallisuus. Osa 1: Yleiset vaatimukset Kotitaloussähkölaitteiden ja vastaavien turvallisuus. Osa 2-40: Sähköisten lämpöpumppujen, ilmastointilaitteiden ja kosteudenpoistolaitteiden erityisvaatimukset Kotitaloussähkölaitteiden ja vastaavien turvallisuus. Standardien EN ja EN piiriin kuuluville laitteille suoritettavien rutiinitestien erityisohjeet Sähkölaitteiden kotelointiluokat (IP-koodi). EN Sähkömagneettinen yhteensopivuus (EMC). Osa 6-2: Yleiset standardit Häiriönsieto teollisuusympäristöissä EN Sähkömagneettinen yhteensopivuus (EMC). Osa 6-3: Yleiset standardit Häiriönpäästöt kotitalous-, toimisto- ja kevyen teollisuuden ympäristöissä Täydellinen tekninen aineisto on saatavana. Skinnskatteberg, Mats Sándor Tekninen johtaja Systemair AB

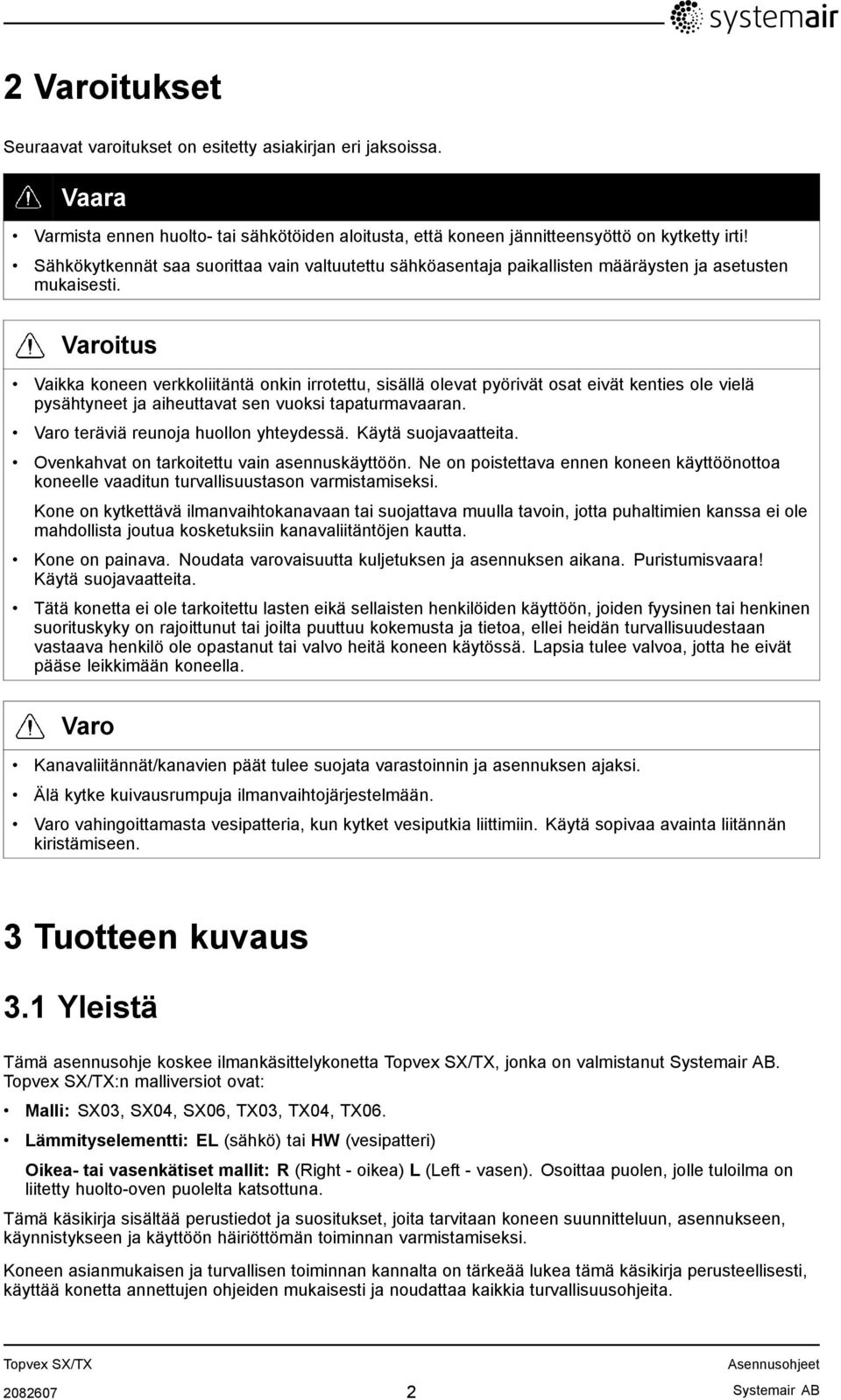

4 2 Varoitukset Seuraavat varoitukset on esitetty asiakirjan eri jaksoissa. Vaara Varmista ennen huolto- tai sähkötöiden aloitusta, että koneen jännitteensyöttö on kytketty irti! Sähkökytkennät saa suorittaa vain valtuutettu sähköasentaja paikallisten määräysten ja asetusten mukaisesti. Varoitus Vaikka koneen verkkoliitäntä onkin irrotettu, sisällä olevat pyörivät osat eivät kenties ole vielä pysähtyneet ja aiheuttavat sen vuoksi tapaturmavaaran. Varo teräviä reunoja huollon yhteydessä. Käytä suojavaatteita. Ovenkahvat on tarkoitettu vain asennuskäyttöön. Ne on poistettava ennen koneen käyttöönottoa koneelle vaaditun turvallisuustason varmistamiseksi. Kone on kytkettävä ilmanvaihtokanavaan tai suojattava muulla tavoin, jotta puhaltimien kanssa ei ole mahdollista joutua kosketuksiin kanavaliitäntöjen kautta. Kone on painava. Noudata varovaisuutta kuljetuksen ja asennuksen aikana. Puristumisvaara! Käytä suojavaatteita. Tätä konetta ei ole tarkoitettu lasten eikä sellaisten henkilöiden käyttöön, joiden fyysinen tai henkinen suorituskyky on rajoittunut tai joilta puuttuu kokemusta ja tietoa, ellei heidän turvallisuudestaan vastaava henkilö ole opastanut tai valvo heitä koneen käytössä. Lapsia tulee valvoa, jotta he eivät pääse leikkimään koneella. Varo Kanavaliitännät/kanavien päät tulee suojata varastoinnin ja asennuksen ajaksi. Älä kytke kuivausrumpuja ilmanvaihtojärjestelmään. Varo vahingoittamasta vesipatteria, kun kytket vesiputkia liittimiin. Käytä sopivaa avainta liitännän kiristämiseen. 3 Tuotteen kuvaus 3.1 Yleistä Tämä asennusohje koskee ilmankäsittelykonetta, jonka on valmistanut Systemair AB. :n malliversiot ovat: Malli: SX03, SX04, SX06, TX03, TX04, TX06. Lämmityselementti: EL (sähkö) tai HW (vesipatteri) Oikea- tai vasenkätiset mallit: R (Right - oikea) L (Left - vasen). Osoittaa puolen, jolle tuloilma on liitetty huolto-oven puolelta katsottuna. Tämä käsikirja sisältää perustiedot ja suositukset, joita tarvitaan koneen suunnitteluun, asennukseen, käynnistykseen ja käyttöön häiriöttömän toiminnan varmistamiseksi. Koneen asianmukaisen ja turvallisen toiminnan kannalta on tärkeää lukea tämä käsikirja perusteellisesti, käyttää konetta annettujen ohjeiden mukaisesti ja noudattaa kaikkia turvallisuusohjeita Systemair AB

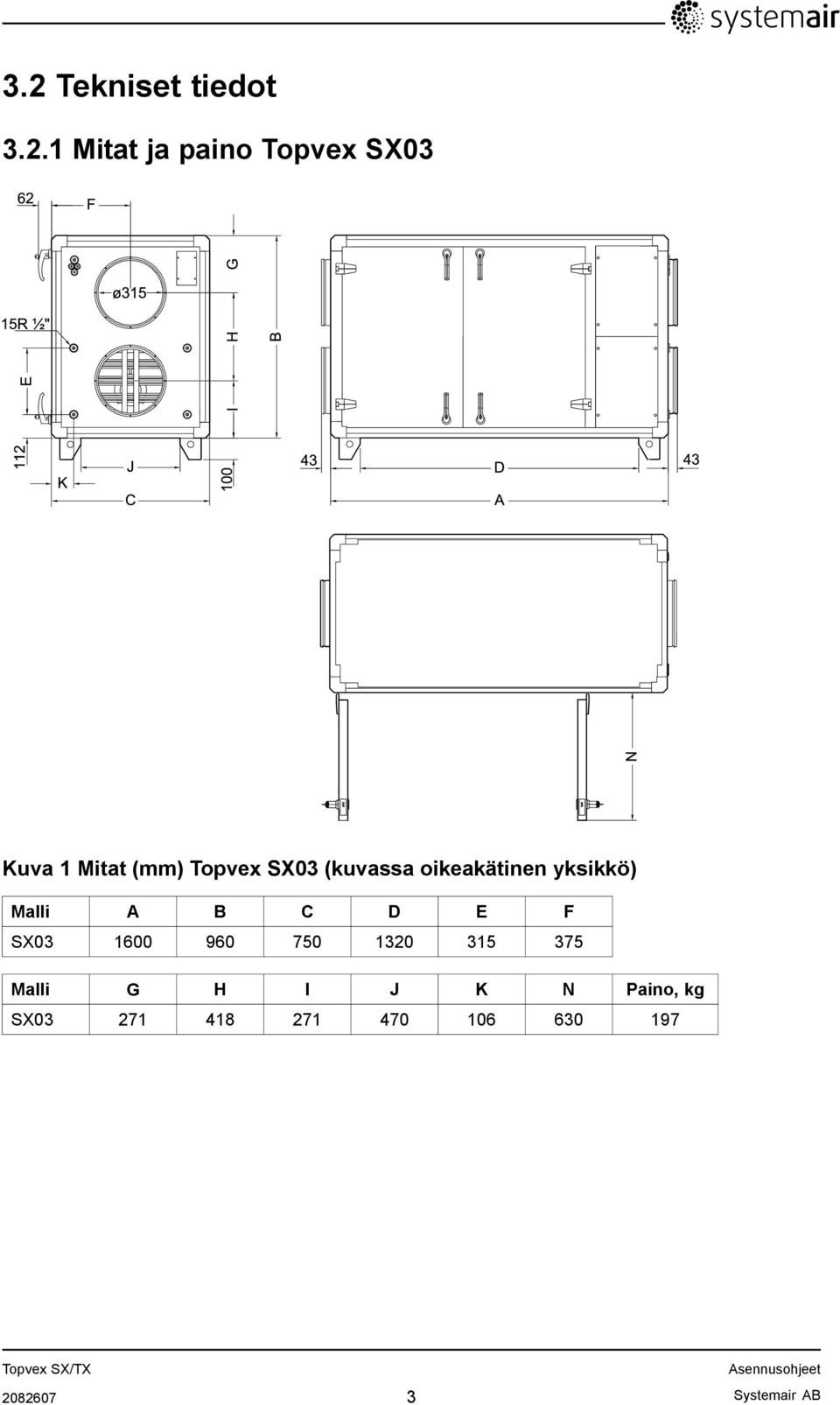

5 3.2 Tekniset tiedot Mitat ja paino Topvex SX03 ø315 Kuva 1 Mitat (mm) Topvex SX03 (kuvassa oikeakätinen yksikkö) Malli A B C D E F SX Malli G H I J K N Paino, kg SX Systemair AB

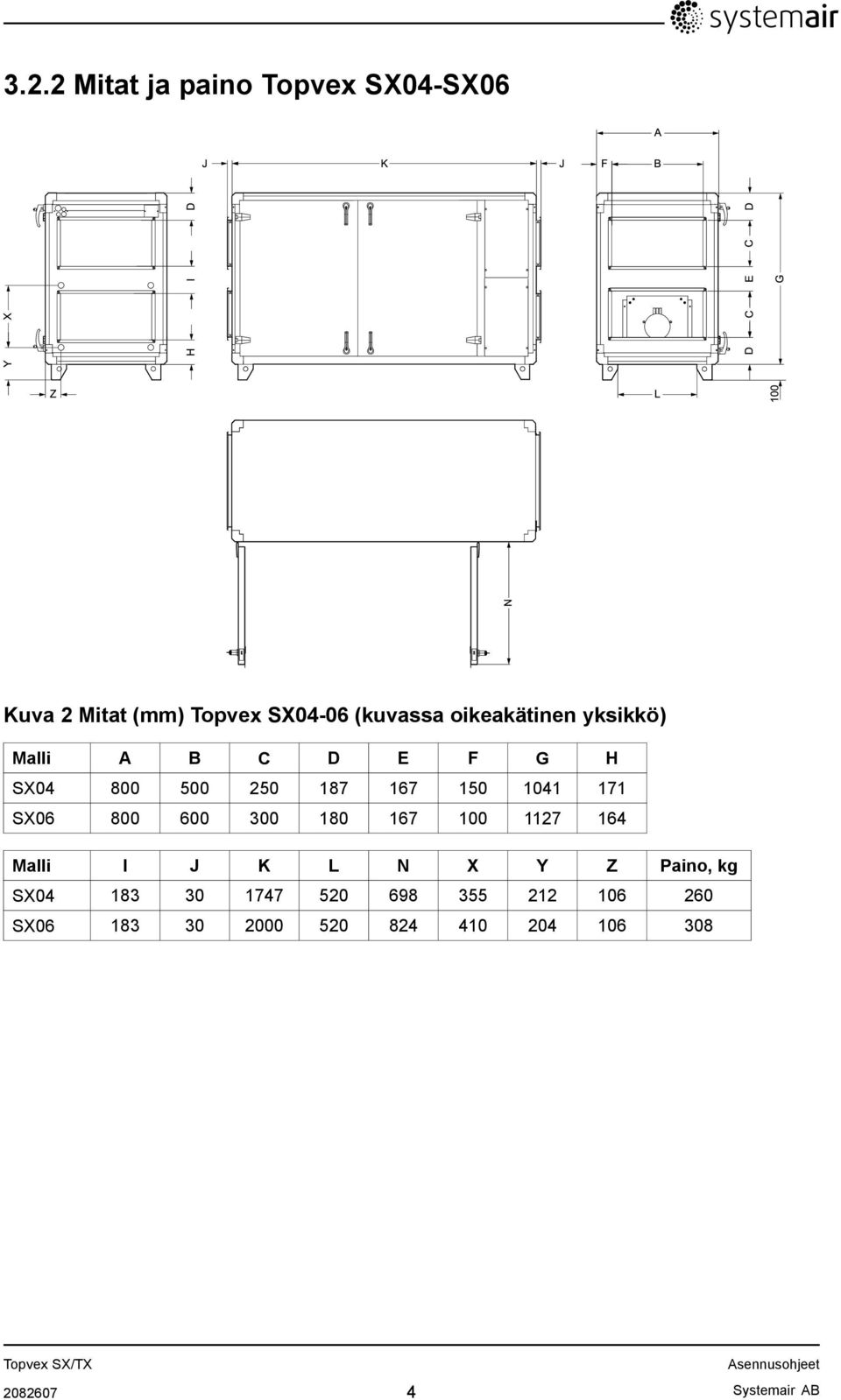

6 3.2.2 Mitat ja paino Topvex SX04-SX06 Kuva 2 Mitat (mm) Topvex SX04-06 (kuvassa oikeakätinen yksikkö) Malli A B C D E F G H SX SX Malli I J K L N X Y Z Paino, kg SX SX Systemair AB

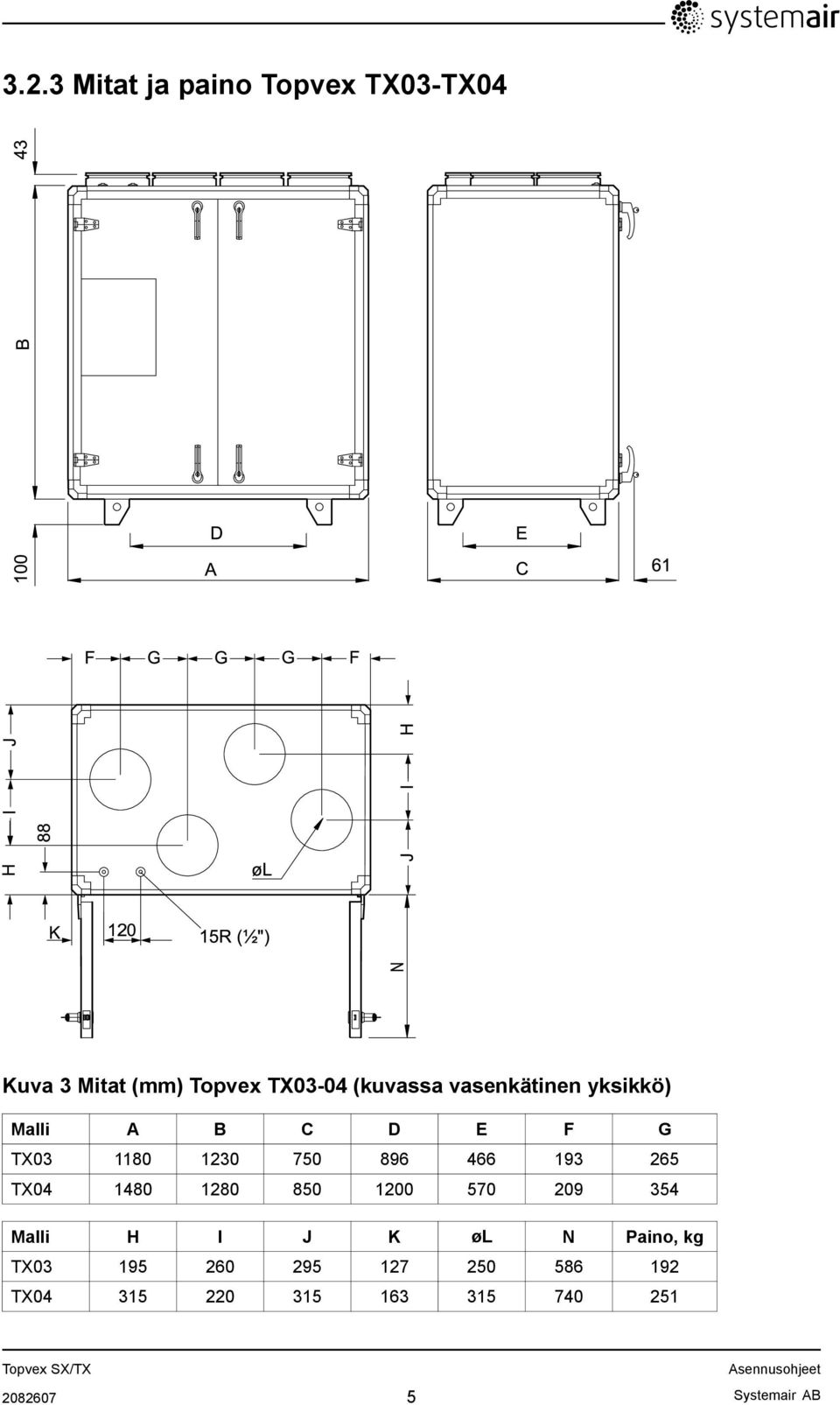

7 3.2.3 Mitat ja paino Topvex TX03-TX04 B D A E C 61 øl 15R (½") Kuva 3 Mitat (mm) Topvex TX03-04 (kuvassa vasenkätinen yksikkö) Malli A B C D E F G TX TX Malli H I J K øl N Paino, kg TX TX Systemair AB

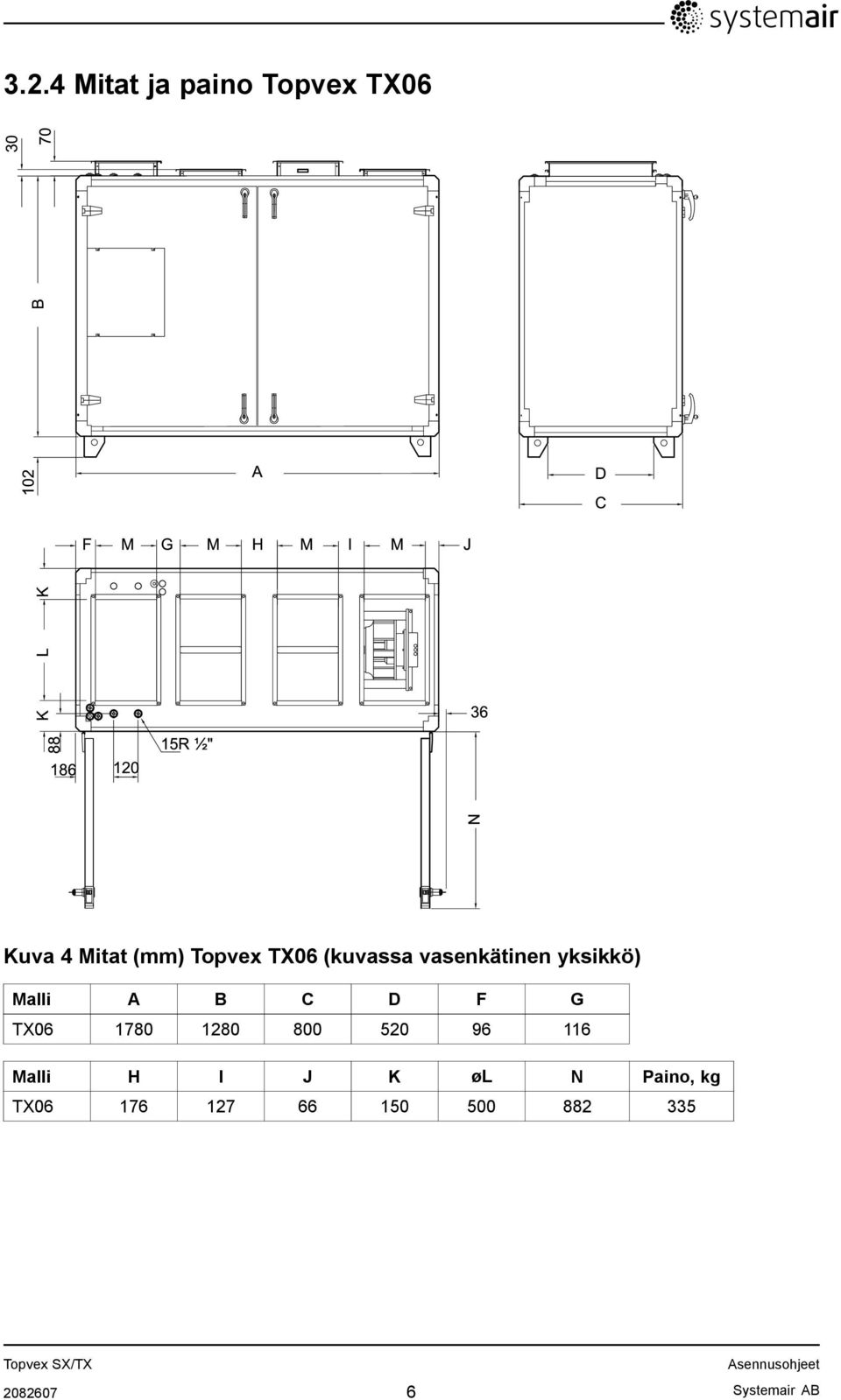

8 3.2.4 Mitat ja paino Topvex TX B A F M G M H M I M J D C K N L K R ½" Kuva 4 Mitat (mm) Topvex TX06 (kuvassa vasenkätinen yksikkö) Malli A B C D F G TX Malli H I J K øl N Paino, kg TX Systemair AB
9 3.2.5 Sähkötiedot Topvex SX03-SX06, Topvex TX03-TX Topvex SX03-SX06 Malli Puhaltimet (W yht.) SähkölämmityspatteriVerkkovaroke Topvex SX 03 EL 400V 3N~ kw 3x16 A Topvex SX 03 HW 230V 1~ A Topvex SX 04 EL 400V 3N~ kw 3x32 A Topvex SX 04 HW 230V 1~ A Topvex SX 06 EL 400V 3N~ kw 3x32 A Topvex SX 06 HW 400V 3N~ x10 A Topvex SX 04 EL 230V 3~ kw 3x40 A Topvex SX 06 EL 230V 3~ kw 3x50 A Topvex SX 06 HW 230V 3~ x10 A Topvex TX03-TX06 Malli Puhaltimet (W yht.) SähkölämmityspatteriVerkkovaroke Topvex TX 03 EL 400V 3N~ kw 3x16 A Topvex TX 03 HW 230V 1~ A Topvex TX 04 EL 400V 3N~ kw 3x32 A Topvex TX 04 HW 230V 1~ A Topvex TX 06 EL 400V 3N~ kw 3x32 A Topvex TX 06 HW 400V 3N~ x10 A Topvex TX 04 EL 230V 3~ kw 3x40 A Topvex TX 06 EL 230V 3~ kw 3x50 A Topvex TX 06 HW 230V 3~ x10 A 3.3 Kuljetus ja säilytys toimitetaan yhtenä kappaleena kuormalavalle pakattuna, joten se on helppo kuljettaa haarukkatrukilla. Kone tulee varastoida ja kuljettaa suojattuna fyysisiltä vaikutuksilta, jotka voivat vahingoittaa paneeleita, kahvoja, näyttöä jne. Se tulee peittää niin, etteivät pöly, sade ja lumi pääse tunkeutumaan koneeseen ja vahingoittamaan sitä ja sen komponentteja. Kone toimitetaan täydellisenä kaikkine komponentteineen ja muovikääreessä kuormalavalle pakattuna kuljetuksen helpottamiseksi. Käytä -koneiden kuljettamiseen haarukkatrukkia koneen päätypuolella. Huom! Tarpeelliset osat kuten ohjauspaneeli, tuloilma-anturi, säätöjalat, kahvat, vesilukolla varustettu tyhjennysputki ja turvakytkin on pakattu koneen sisään. Konetta ei saa ottaa käyttöön, ennen kuin kaikki koneen sisään pakatut osat on poistettu ja asennettu ohjeiden mukaan Systemair AB

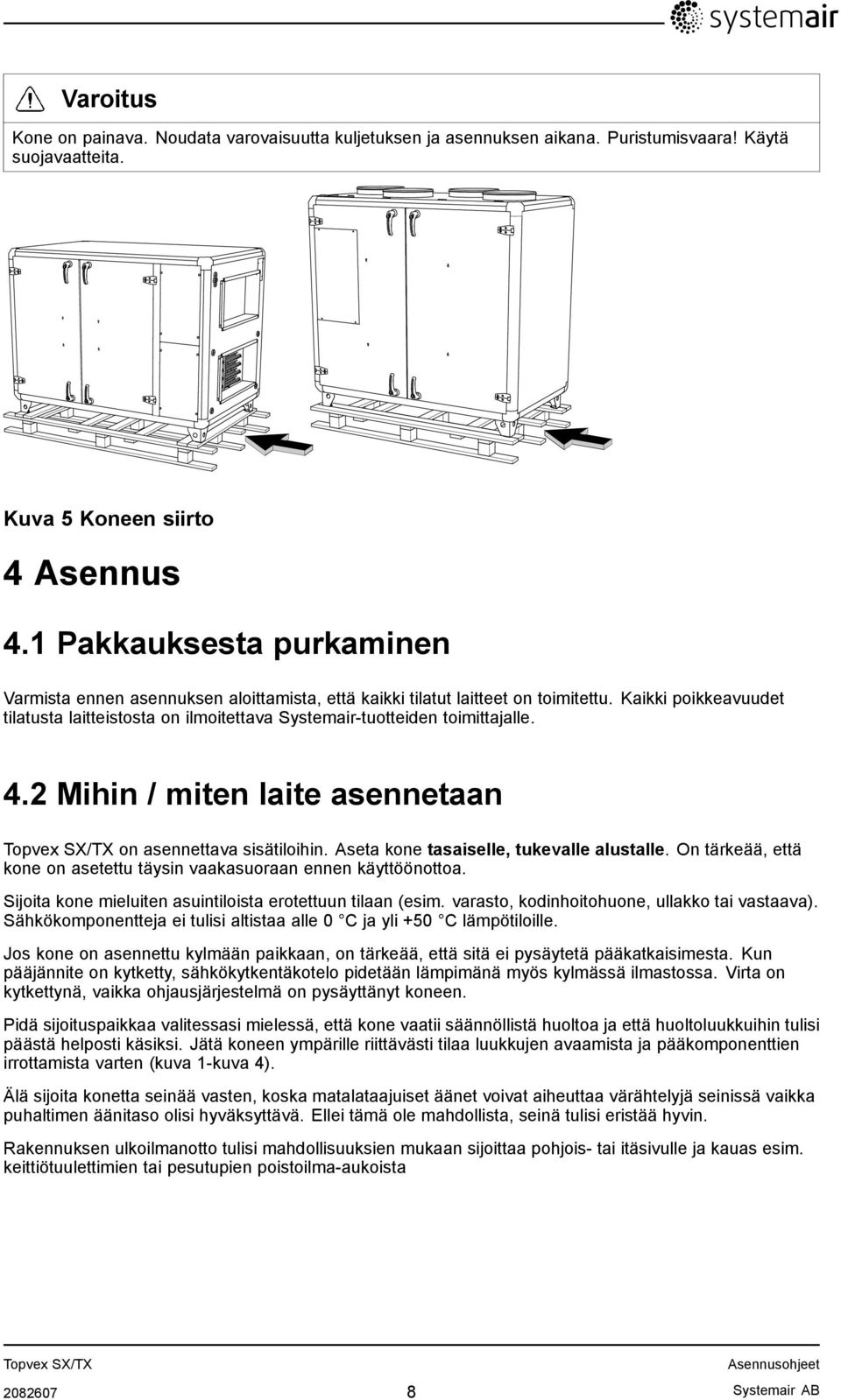

10 Varoitus Kone on painava. Noudata varovaisuutta kuljetuksen ja asennuksen aikana. Puristumisvaara! Käytä suojavaatteita. Kuva 5 Koneen siirto 4 Asennus 4.1 Pakkauksesta purkaminen Varmista ennen asennuksen aloittamista, että kaikki tilatut laitteet on toimitettu. Kaikki poikkeavuudet tilatusta laitteistosta on ilmoitettava Systemair-tuotteiden toimittajalle. 4.2 Mihin / miten laite asennetaan on asennettava sisätiloihin. Aseta kone tasaiselle, tukevalle alustalle. On tärkeää, että kone on asetettu täysin vaakasuoraan ennen käyttöönottoa. Sijoita kone mieluiten asuintiloista erotettuun tilaan (esim. varasto, kodinhoitohuone, ullakko tai vastaava). Sähkökomponentteja ei tulisi altistaa alle 0 C ja yli +50 C lämpötiloille. Jos kone on asennettu kylmään paikkaan, on tärkeää, että sitä ei pysäytetä pääkatkaisimesta. Kun pääjännite on kytketty, sähkökytkentäkotelo pidetään lämpimänä myös kylmässä ilmastossa. Virta on kytkettynä, vaikka ohjausjärjestelmä on pysäyttänyt koneen. Pidä sijoituspaikkaa valitessasi mielessä, että kone vaatii säännöllistä huoltoa ja että huoltoluukkuihin tulisi päästä helposti käsiksi. Jätä koneen ympärille riittävästi tilaa luukkujen avaamista ja pääkomponenttien irrottamista varten (kuva 1-kuva 4). Älä sijoita konetta seinää vasten, koska matalataajuiset äänet voivat aiheuttaa värähtelyjä seinissä vaikka puhaltimen äänitaso olisi hyväksyttävä. Ellei tämä ole mahdollista, seinä tulisi eristää hyvin. Rakennuksen ulkoilmanotto tulisi mahdollisuuksien mukaan sijoittaa pohjois- tai itäsivulle ja kauas esim. keittiötuulettimien tai pesutupien poistoilma-aukoista Systemair AB

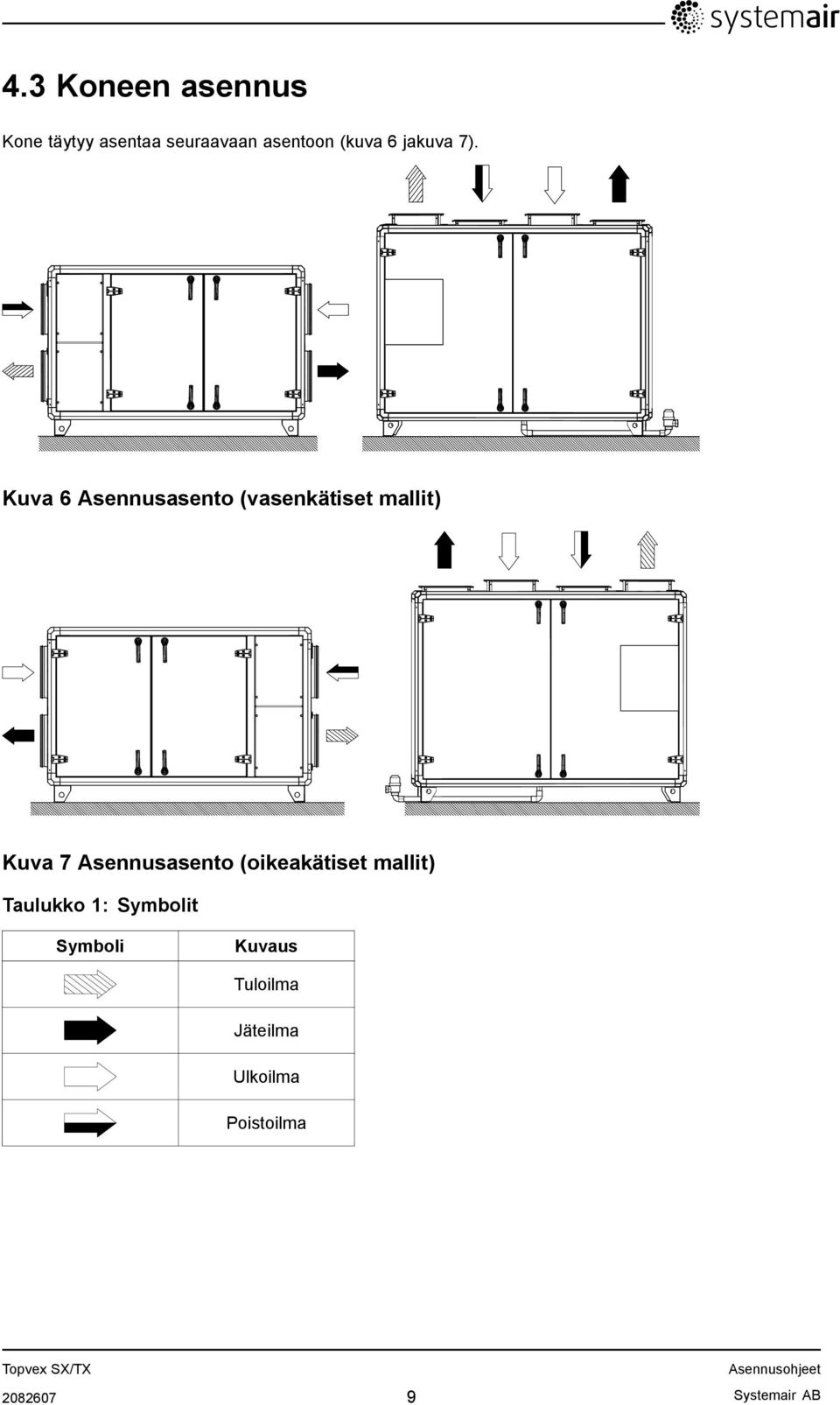

11 4.3 Koneen asennus Kone täytyy asentaa seuraavaan asentoon (kuva 6 jakuva 7). Kuva 6 Asennusasento (vasenkätiset mallit) Kuva 7 Asennusasento (oikeakätiset mallit) Taulukko 1: Symbolit Symboli Kuvaus Tuloilma Jäteilma Ulkoilma Poistoilma Systemair AB
12 4.3.1 Asennus 1 Valmistele pinta, jolle kone asennetaan. Varmista, että pinta on tasainen ja vaakasuora ja että se kantaa koneen painon. Suorita asennus paikallisten määräysten mukaisesti. 2 Nosta kone paikalleen. Varoitus Varo teräviä reunoja asennuksen ja huollon yhteydessä. Varmista, että käytetään sopivaa nostolaitetta. Käytä suojavaatteita. 3 Säädä kone pystyasentoon mukana toimitetuilla säätöjaloilla 4 Kytke kone verkkojännitteeseen toimitukseen sisältyvällä turvakytkimellä. Vedä kaapelit koneen päädyn läpi (Topvex SX03-SX06) tai kotelon yläsivun läpi (Topvex TX03-TX06) suoraan kytkentäkoteloon. Katso mukana toimitettu kytkentäkaavio ja luku Varoitus Koneen verkkoliitäntä on varustettava kaikkinapaisella katkaisimella, jossa on vähintään 3 mm kosketinväli. Vaara Varmista ennen huolto- tai sähkötöiden aloitusta, että koneen jännitteensyöttö on kytketty irti! Sähkökytkennät saa suorittaa vain valtuutettu sähköasentaja paikallisten määräysten ja asetusten mukaisesti. 4.4 Tuloilma-anturi Topvex SX03-SX06 Topvex SX03-SX06 -koneen tuloilma-anturi asennetaan tuloilmakanavaan koneen jälkeen ja kytketään liitinrimoihin 11 ja 12 kytkentäkotelossa. Sijoita anturi vähintään 2 m päähän koneesta. Muut lämpötila-anturit on asennettu koneeseen tehtaalla. Tuloilma-anturi toimitetaan koneen mukana. Topvex TX:ssä on integroitu tuloilma-anturi Systemair AB

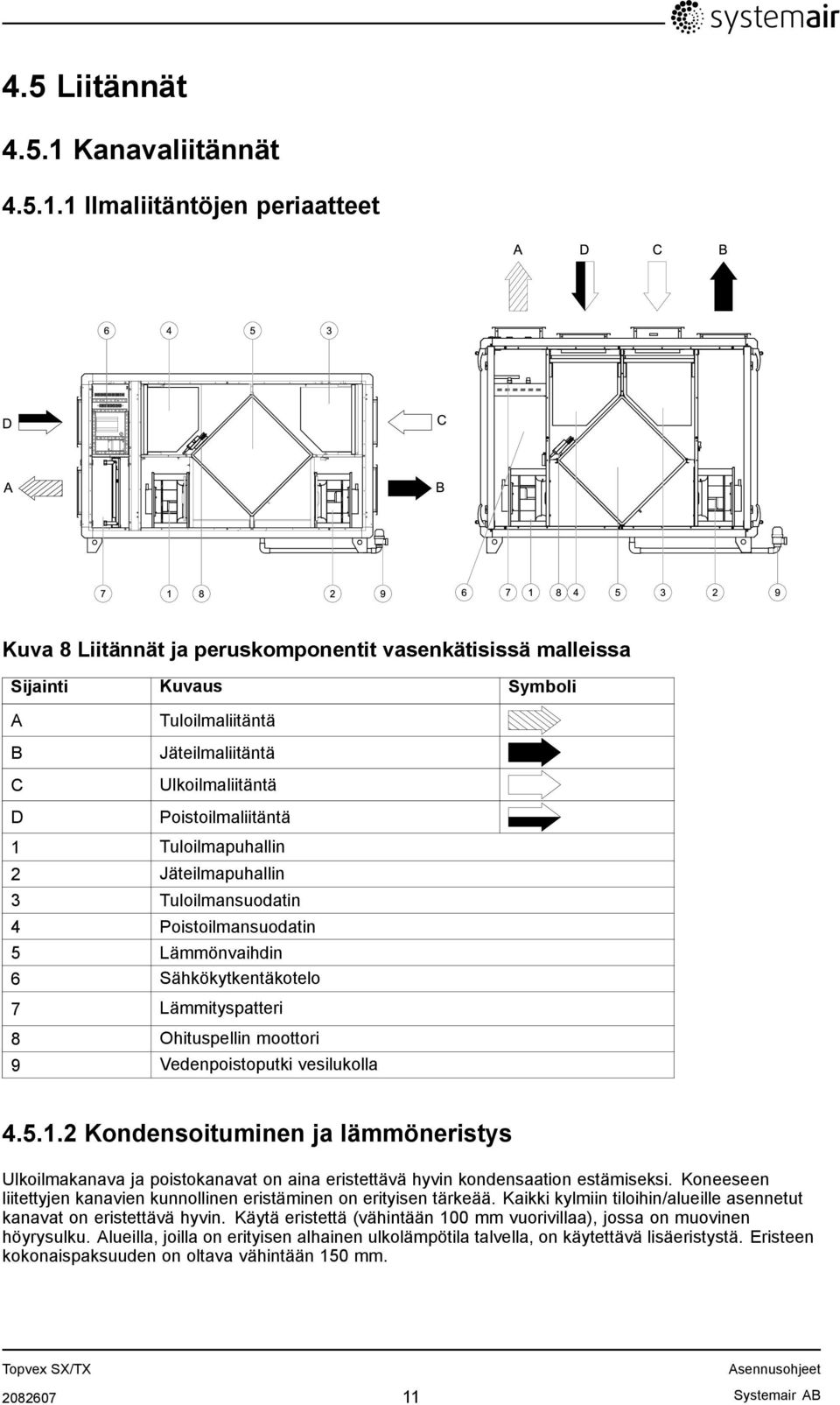

13 4.5 Liitännät Kanavaliitännät Ilmaliitäntöjen periaatteet Kuva 8 Liitännät ja peruskomponentit vasenkätisissä malleissa Sijainti Kuvaus Symboli A B C Tuloilmaliitäntä Jäteilmaliitäntä Ulkoilmaliitäntä D Poistoilmaliitäntä 1 Tuloilmapuhallin 2 Jäteilmapuhallin 3 Tuloilmansuodatin 4 Poistoilmansuodatin 5 Lämmönvaihdin 6 Sähkökytkentäkotelo 7 Lämmityspatteri 8 Ohituspellin moottori 9 Vedenpoistoputki vesilukolla Kondensoituminen ja lämmöneristys Ulkoilmakanava ja poistokanavat on aina eristettävä hyvin kondensaation estämiseksi. Koneeseen liitettyjen kanavien kunnollinen eristäminen on erityisen tärkeää. Kaikki kylmiin tiloihin/alueille asennetut kanavat on eristettävä hyvin. Käytä eristettä (vähintään 100 mm vuorivillaa), jossa on muovinen höyrysulku. Alueilla, joilla on erityisen alhainen ulkolämpötila talvella, on käytettävä lisäeristystä. Eristeen kokonaispaksuuden on oltava vähintään 150 mm Systemair AB
14 Varo Jos kone asennetaan kylmään paikkaan, varmista, että kaikki liitokset eristetään ja teipataan hyvin. Kanavaliitännät/kanavien päät tulee suojata varastoinnin ja asennuksen ajaksi. Älä kytke kuivausrumpuja ilmanvaihtojärjestelmään Äänenvaimentimet Puhaltimien melun leviäminen kanavajärjestelmän kautta on estettävä asentamalla äänenvaimentimet sekä tulo- että poistoilmapuolelle. Jotta melu ei siirtyisi huoneiden välillä kanavajärjestelmän kautta ja itse kanavajärjestelmästä johtuvan melun vähentämiseksi suositellaan äänenvaimentimien asentamista ennen jokaista tuloilmahajotinta Kondenssivedenpoisto Koneeseen on liitettävä kondenssiveden tyhjennysputki, joka kuuluu toimitukseen. Tyhjennysputki kytketään lämmönvaihtimen jäteilmapuolelle koneen pohjassa kuva 9. Kuva 9 Kondenssivedenpoisto Jos konetta on tarkoitus käyttää jäähdytyksen talteenottoon, myös normaalisti tulpattuun viemäriliitäntään ulkoilmapuolella on kytkettävä erillinen putki ja vesilukko (lisävaruste). Käytä toimitukseen kuuluvaa liitäntäputkea, joka on katkaistava sopivan korkuiseksi. taulukko 2 kertoo, miten korkeus "H" riippuu suurimmasta alipaineesta. Mitat ja asennus, katso kuva 10. Kuva 10 Kondenssivedenpoisto Veden poistamiseen koneen alta ja vesilukkoon liittämiseen tarvitaan väliputki. Pituus "L" riippuu valitusta asennusmenetelmästä. Tämä osa ei kuulu toimitukseen. Taulukko 2: Suurin alipaine H (mm) Suurin alipaine (Pa) Systemair AB
15 Suurin alipaine Jatk 1. Normaalit olosuhteet Varo Jos kone asennetaan lämmittämättömään tilaan, tyhjennysputki ja vesilukko on eristettävä hyvin veden jäätymisen estämiseksi Sähköliitännät Kaikki sähkökytkennät tehdään koneen etupuolella olevaan sähkökytkentäkotelossa (kuva 8). Luukku avataan irrottamalla 4 ruuvia, katso (kuva 11). Konetta ei saa ottaa käyttöön, ennen kuin kaikki sähköturvallisuusohjeet on luettu. Sisäiset ja ulkoiset kytkennät on esitetty oheisessa kytkentäkaaviossa. Kaikki ulkoisten lisävarusteiden johdotukset liitetään sähkökytkentäkotelon sisällä oleviin liittimiin (taulukko ). Kuva 11 Sähkökytkentäkotelon avaaminen Vaara Varmista ennen huolto- tai sähkötöiden aloitusta, että koneen jännitteensyöttö on kytketty irti! Sähkökytkennät saa suorittaa vain valtuutettu sähköasentaja paikallisten määräysten ja asetusten mukaisesti Systemair AB

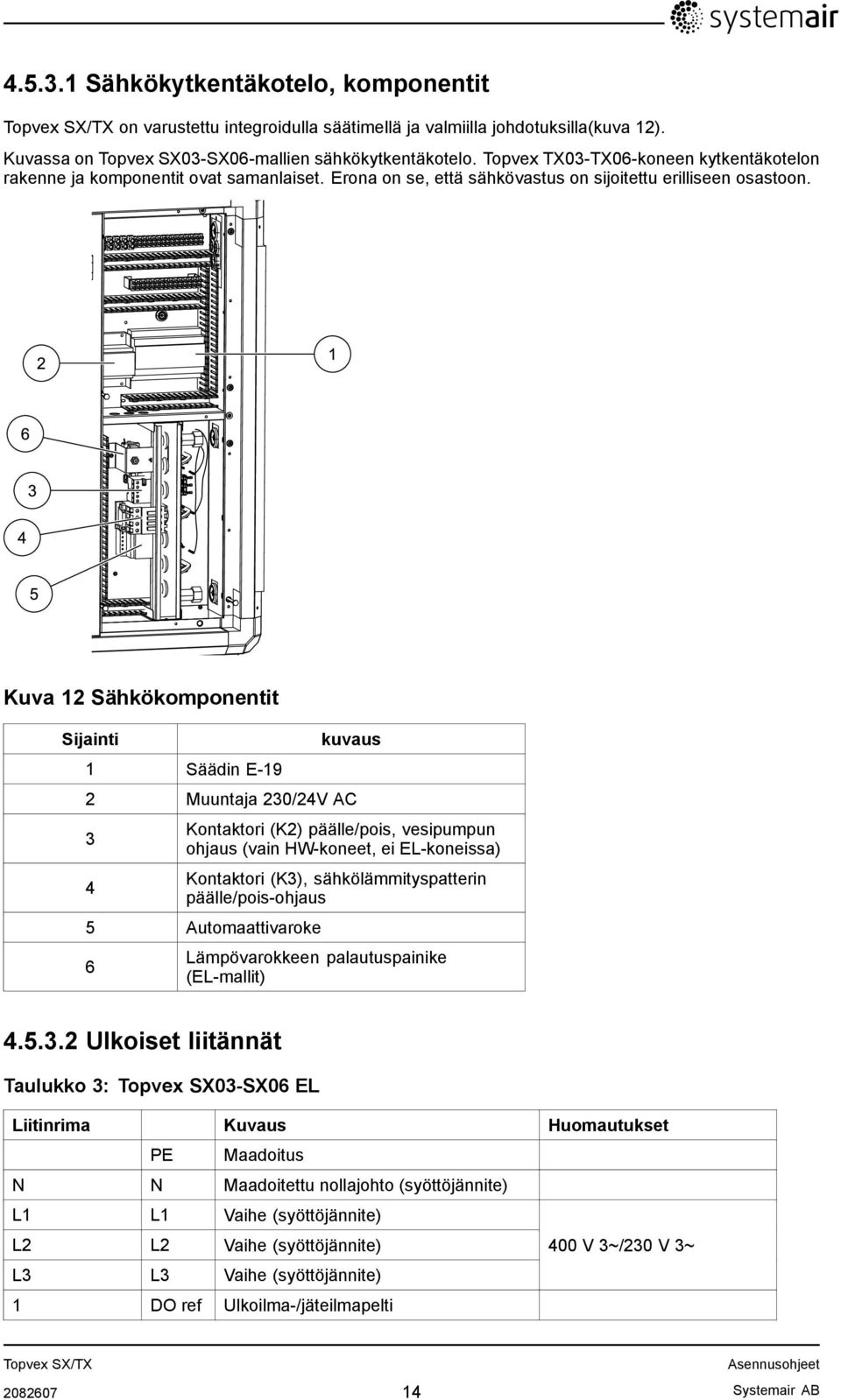

16 Sähkökytkentäkotelo, komponentit on varustettu integroidulla säätimellä ja valmiilla johdotuksilla(kuva 12). Kuvassa on Topvex SX03-SX06-mallien sähkökytkentäkotelo. Topvex TX03-TX06-koneen kytkentäkotelon rakenne ja komponentit ovat samanlaiset. Erona on se, että sähkövastus on sijoitettu erilliseen osastoon. Kuva 12 Sähkökomponentit Sijainti 1 Säädin E-19 kuvaus 2 Muuntaja 230/24V AC 3 4 Kontaktori (K2) päälle/pois, vesipumpun ohjaus (vain HW-koneet, ei EL-koneissa) Kontaktori (K3), sähkölämmityspatterin päälle/pois-ohjaus 5 Automaattivaroke 6 Lämpövarokkeen palautuspainike (EL-mallit) Ulkoiset liitännät Taulukko 3: Topvex SX03-SX06 EL Liitinrima Kuvaus Huomautukset PE Maadoitus N N Maadoitettu nollajohto (syöttöjännite) L1 L1 Vaihe (syöttöjännite) L2 L2 Vaihe (syöttöjännite) 400 V 3~/230 V 3~ L3 L3 Vaihe (syöttöjännite) 1 DO ref Ulkoilma-/jäteilmapelti Systemair AB

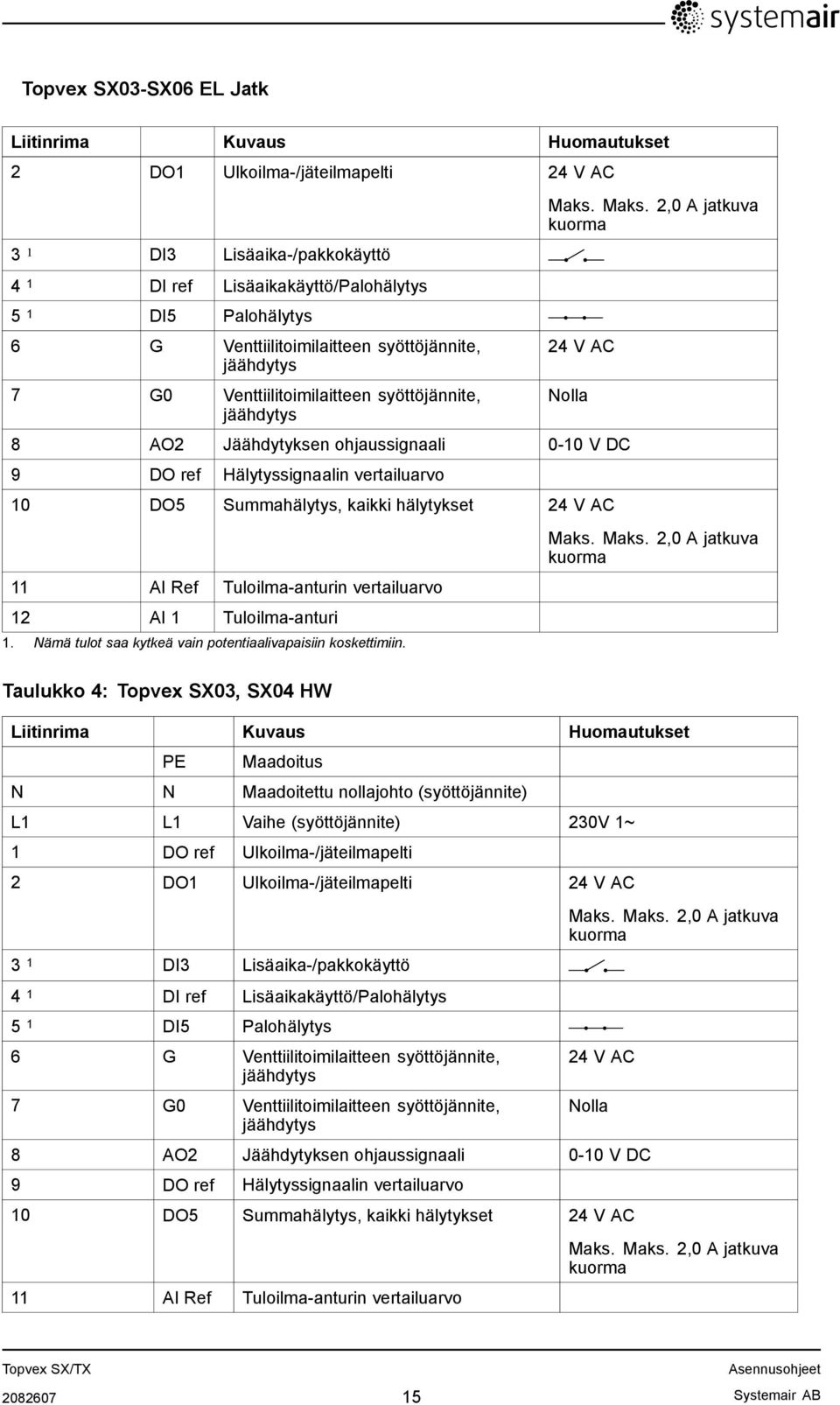

17 Topvex SX03-SX06 EL Jatk Liitinrima Kuvaus Huomautukset 2 DO1 Ulkoilma-/jäteilmapelti 24 V AC 3 1 DI3 Lisäaika-/pakkokäyttö 4 1 DI ref Lisäaikakäyttö/Palohälytys 5 1 DI5 Palohälytys 6 G Venttiilitoimilaitteen syöttöjännite, jäähdytys 7 G0 Venttiilitoimilaitteen syöttöjännite, jäähdytys Maks. Maks. 2,0 A jatkuva kuorma 24 V AC Nolla 8 AO2 Jäähdytyksen ohjaussignaali 0-10 V DC 9 DO ref Hälytyssignaalin vertailuarvo 10 DO5 Summahälytys, kaikki hälytykset 24 V AC 11 AI Ref Tuloilma-anturin vertailuarvo 12 AI 1 Tuloilma-anturi 1. Nämä tulot saa kytkeä vain potentiaalivapaisiin koskettimiin. Taulukko 4: Topvex SX03, SX04 HW Maks. Maks. 2,0 A jatkuva kuorma Liitinrima Kuvaus Huomautukset PE Maadoitus N N Maadoitettu nollajohto (syöttöjännite) L1 L1 Vaihe (syöttöjännite) 230V 1~ 1 DO ref Ulkoilma-/jäteilmapelti 2 DO1 Ulkoilma-/jäteilmapelti 24 V AC 3 1 DI3 Lisäaika-/pakkokäyttö 4 1 DI ref Lisäaikakäyttö/Palohälytys 5 1 DI5 Palohälytys 6 G Venttiilitoimilaitteen syöttöjännite, jäähdytys 7 G0 Venttiilitoimilaitteen syöttöjännite, jäähdytys Maks. Maks. 2,0 A jatkuva kuorma 24 V AC Nolla 8 AO2 Jäähdytyksen ohjaussignaali 0-10 V DC 9 DO ref Hälytyssignaalin vertailuarvo 10 DO5 Summahälytys, kaikki hälytykset 24 V AC 11 AI Ref Tuloilma-anturin vertailuarvo Maks. Maks. 2,0 A jatkuva kuorma Systemair AB

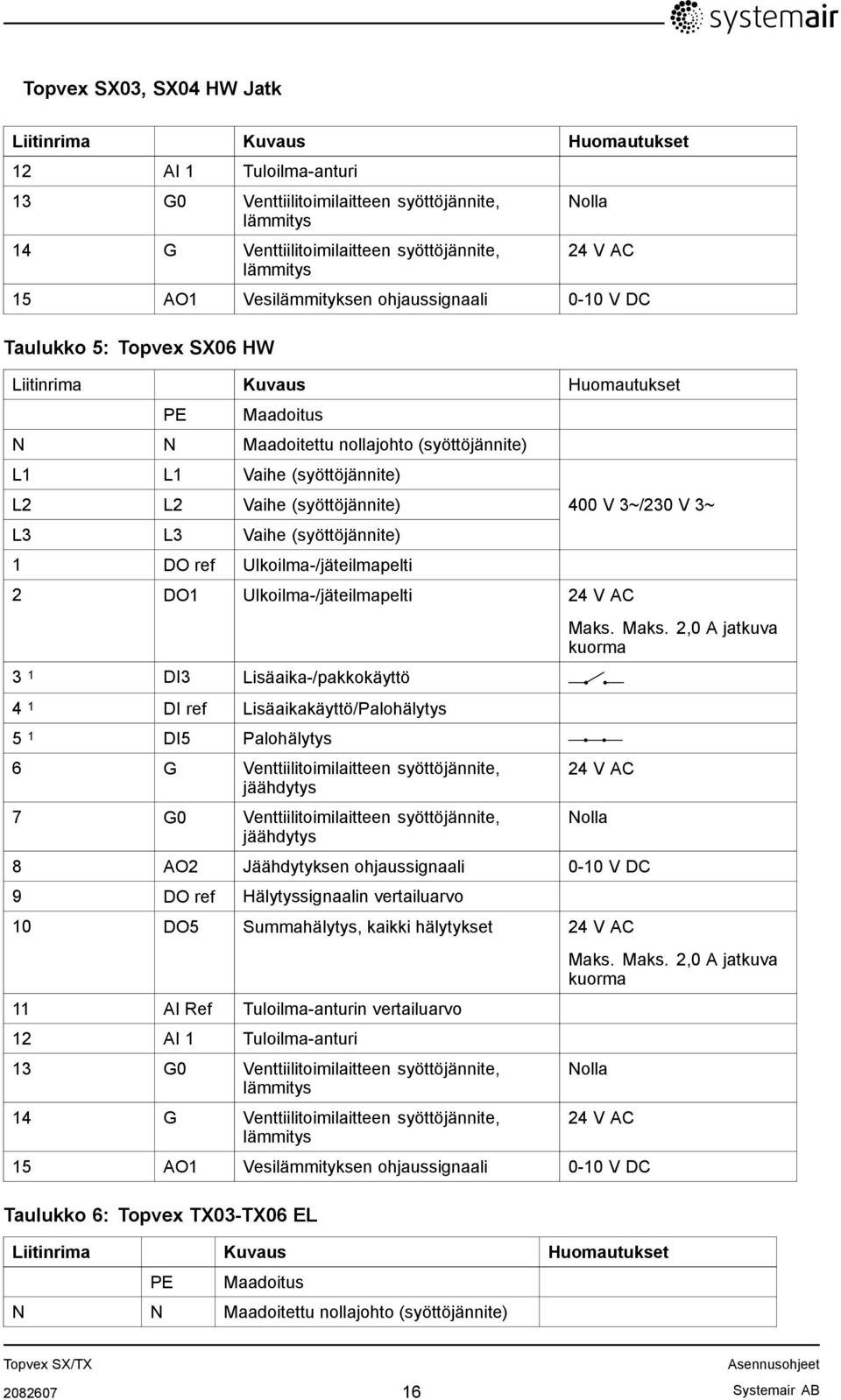

18 Topvex SX03, SX04 HW Jatk Liitinrima Kuvaus Huomautukset 12 AI 1 Tuloilma-anturi 13 G0 Venttiilitoimilaitteen syöttöjännite, lämmitys 14 G Venttiilitoimilaitteen syöttöjännite, lämmitys Nolla 24 V AC 15 AO1 Vesilämmityksen ohjaussignaali 0-10 V DC Taulukko 5: Topvex SX06 HW Liitinrima Kuvaus Huomautukset PE Maadoitus N N Maadoitettu nollajohto (syöttöjännite) L1 L1 Vaihe (syöttöjännite) L2 L2 Vaihe (syöttöjännite) L3 L3 Vaihe (syöttöjännite) 1 DO ref Ulkoilma-/jäteilmapelti 2 DO1 Ulkoilma-/jäteilmapelti 24 V AC 3 1 DI3 Lisäaika-/pakkokäyttö 4 1 DI ref Lisäaikakäyttö/Palohälytys 5 1 DI5 Palohälytys 6 G Venttiilitoimilaitteen syöttöjännite, jäähdytys 7 G0 Venttiilitoimilaitteen syöttöjännite, jäähdytys 400 V 3~/230 V 3~ Maks. Maks. 2,0 A jatkuva kuorma 24 V AC Nolla 8 AO2 Jäähdytyksen ohjaussignaali 0-10 V DC 9 DO ref Hälytyssignaalin vertailuarvo 10 DO5 Summahälytys, kaikki hälytykset 24 V AC 11 AI Ref Tuloilma-anturin vertailuarvo 12 AI 1 Tuloilma-anturi 13 G0 Venttiilitoimilaitteen syöttöjännite, lämmitys 14 G Venttiilitoimilaitteen syöttöjännite, lämmitys Maks. Maks. 2,0 A jatkuva kuorma Nolla 24 V AC 15 AO1 Vesilämmityksen ohjaussignaali 0-10 V DC Taulukko 6: Topvex TX03-TX06 EL Liitinrima Kuvaus Huomautukset PE Maadoitus N N Maadoitettu nollajohto (syöttöjännite) Systemair AB
19 Topvex TX03-TX06 EL Jatk Liitinrima Kuvaus Huomautukset L1 L1 Vaihe (syöttöjännite) L2 L2 Vaihe (syöttöjännite) L3 L3 Vaihe (syöttöjännite) 1 DO ref Ulkoilma-/jäteilmapelti 2 DO1 Ulkoilma-/jäteilmapelti 24 V AC 3 1 DI3 Lisäaika-/pakkokäyttö 4 1 DI ref Lisäaikakäyttö/Palohälytys 5 1 DI5 Palohälytys 6 G Venttiilitoimilaitteen syöttöjännite, jäähdytys 7 G0 Venttiilitoimilaitteen syöttöjännite, jäähdytys 400 V 3~/230 V 3~ Maks. Maks. 2,0 A jatkuva kuorma 24 V AC Nolla 8 AO2 Jäähdytyksen ohjaussignaali 0-10 V DC 9 DO ref Hälytyssignaalin vertailuarvo 10 DO5 Summahälytys, kaikki hälytykset 24 V AC 1. Nämä tulot saa kytkeä vain potentiaalivapaisiin koskettimiin. Taulukko 7: Topvex TX03,TX04 HW Maks. Maks. 2,0 A jatkuva kuorma Liitinrima Kuvaus Huomautukset PE Maadoitus N N Maadoitettu nollajohto (syöttöjännite) L1 L1 Vaihe (syöttöjännite) 230V 1~ 1 DO ref Ulkoilma-/jäteilmapelti 2 DO1 Ulkoilma-/jäteilmapelti 24 V AC 3 1 DI3 Lisäaika-/pakkokäyttö 4 1 DI ref Lisäaikakäyttö/Palohälytys 5 1 DI5 Palohälytys 6 G Venttiilitoimilaitteen syöttöjännite, jäähdytys 7 G0 Venttiilitoimilaitteen syöttöjännite, jäähdytys Maks. Maks. 2,0 A jatkuva kuorma 24 V AC Nolla 8 AO2 Jäähdytyksen ohjaussignaali 0-10 V DC 9 DO ref Hälytyssignaalin vertailuarvo Systemair AB

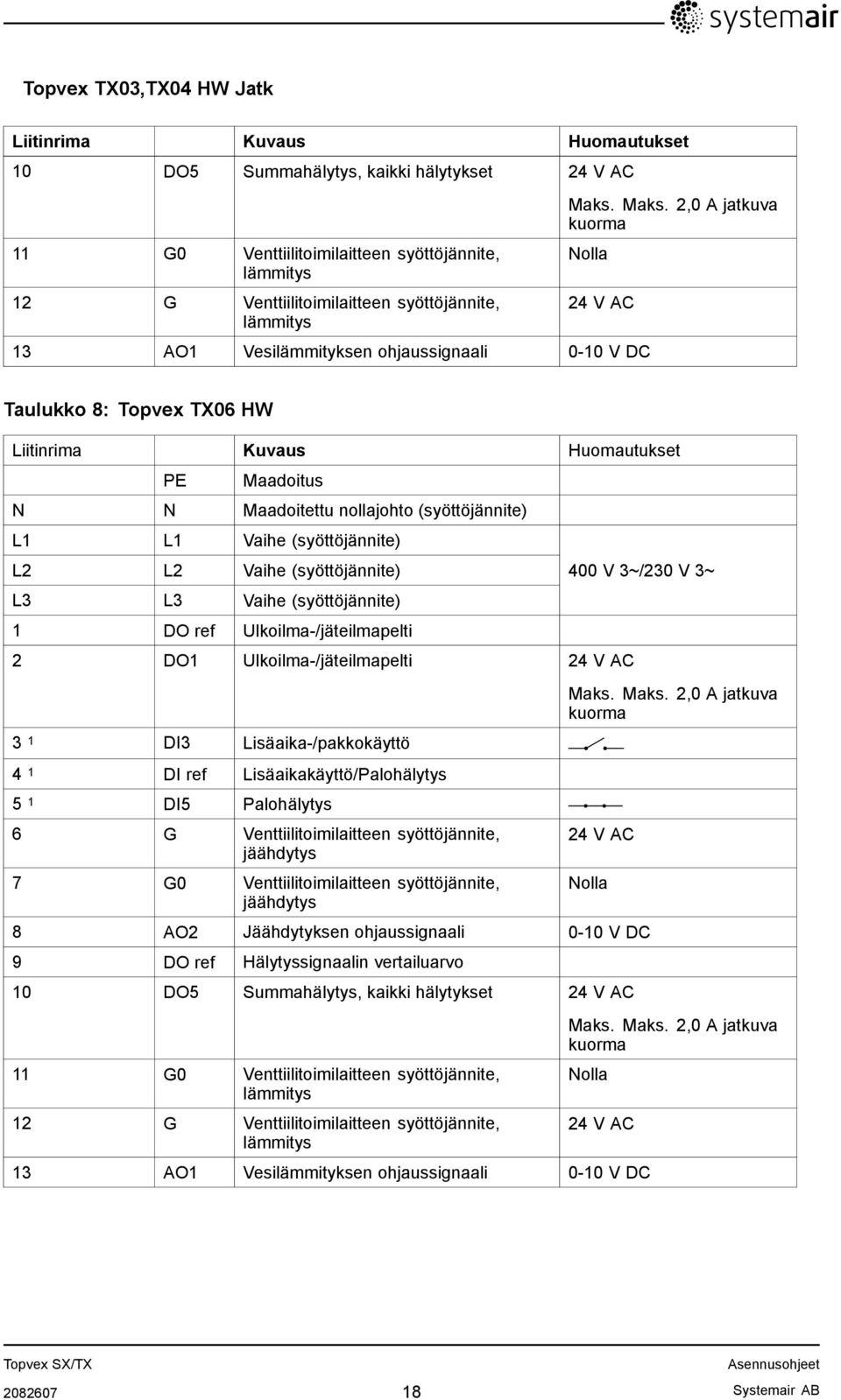

20 Topvex TX03,TX04 HW Jatk Liitinrima Kuvaus Huomautukset 10 DO5 Summahälytys, kaikki hälytykset 24 V AC 11 G0 Venttiilitoimilaitteen syöttöjännite, lämmitys 12 G Venttiilitoimilaitteen syöttöjännite, lämmitys Maks. Maks. 2,0 A jatkuva kuorma Nolla 24 V AC 13 AO1 Vesilämmityksen ohjaussignaali 0-10 V DC Taulukko 8: Topvex TX06 HW Liitinrima Kuvaus Huomautukset PE Maadoitus N N Maadoitettu nollajohto (syöttöjännite) L1 L1 Vaihe (syöttöjännite) L2 L2 Vaihe (syöttöjännite) L3 L3 Vaihe (syöttöjännite) 1 DO ref Ulkoilma-/jäteilmapelti 2 DO1 Ulkoilma-/jäteilmapelti 24 V AC 3 1 DI3 Lisäaika-/pakkokäyttö 4 1 DI ref Lisäaikakäyttö/Palohälytys 5 1 DI5 Palohälytys 6 G Venttiilitoimilaitteen syöttöjännite, jäähdytys 7 G0 Venttiilitoimilaitteen syöttöjännite, jäähdytys 400 V 3~/230 V 3~ Maks. Maks. 2,0 A jatkuva kuorma 24 V AC Nolla 8 AO2 Jäähdytyksen ohjaussignaali 0-10 V DC 9 DO ref Hälytyssignaalin vertailuarvo 10 DO5 Summahälytys, kaikki hälytykset 24 V AC 11 G0 Venttiilitoimilaitteen syöttöjännite, lämmitys 12 G Venttiilitoimilaitteen syöttöjännite, lämmitys Maks. Maks. 2,0 A jatkuva kuorma Nolla 24 V AC 13 AO1 Vesilämmityksen ohjaussignaali 0-10 V DC Systemair AB
21 Kiinteistöautomaatioliitäntä Tiedonsiirtomahdollisuudet vakio-ohjaimelle E-19. RS485(Modbus): RS485(Exoline): Kuva 13 BMS liitäntä ohjaimessa Systemair AB
22 4.6 Ohjauspaneelin asentaminen Mitat Kuva 14 Ohjauspaneelin mitat Sijainti Mitat (mm) A B 94.0 C 26.0 D c/c 60.0 E Yleistä Ohjauspaneeli toimitetaan sähkökytkentäkotelossa olevaan Corrigo-ohjausyksikköön kytkettynä. Kaapelin pituus on 10 m. Jos ohjauspaneeli pitää irrottaa signaalikaapelista, johtimet voi irrottaa ohjauspaneelin takana olevasta liitinrimasta (kuva 15). Pakkauksessa on mukana sarja itsekiinnittyviä magneettiliuskoja, jotka helpottavat kiinnitystä metallipintaan Asennus 1 Etsi ohjauspaneelille sopiva asennuspaikka. Ohjauspaneelin maksimietäisyys koneesta on vakiona 10 metriä. 2 Poraa tarvittaessa seinään kaksi reikää ohjauspaneelin ripustamista varten (keskeltä keskelle: 60 mm) (1 kuva 15).) Systemair AB
23 Kuva 15 Ohjauspaneelin johdinliitännät Sijainti Kuvaus 1 Kiinnitysreiät 2 Liitinrima 3 Keltainen johdin 4 Oranssi johdin 5 Punainen johdin 6 Ruskea johdin 7 Musta johdin 4.7 Lisävarusteet Katso ulkoisia lisälaitteita, kuten venttiilitoimilaitteita, moottoroituja peltejä, E-tool-ohjelmaa, kattoyksiköitä, seinäsäleiköitä jne. koskevat tiedot teknisestä luettelosta ja laitteiden omista ohjeista. Katso ulkoisten lisälaitteiden kytkentäohjeet mukana toimitetusta kytkentäkaaviosta Systemair AB
24 lastpage Systemair AB pidättää oikeuden tehdä muutoksia ja parannuksia tähän käsikirjaan milloin tahansa siitä etukäteen ilmoittamatta. SE Skinnskatteberg, Sweden Phone Fax
