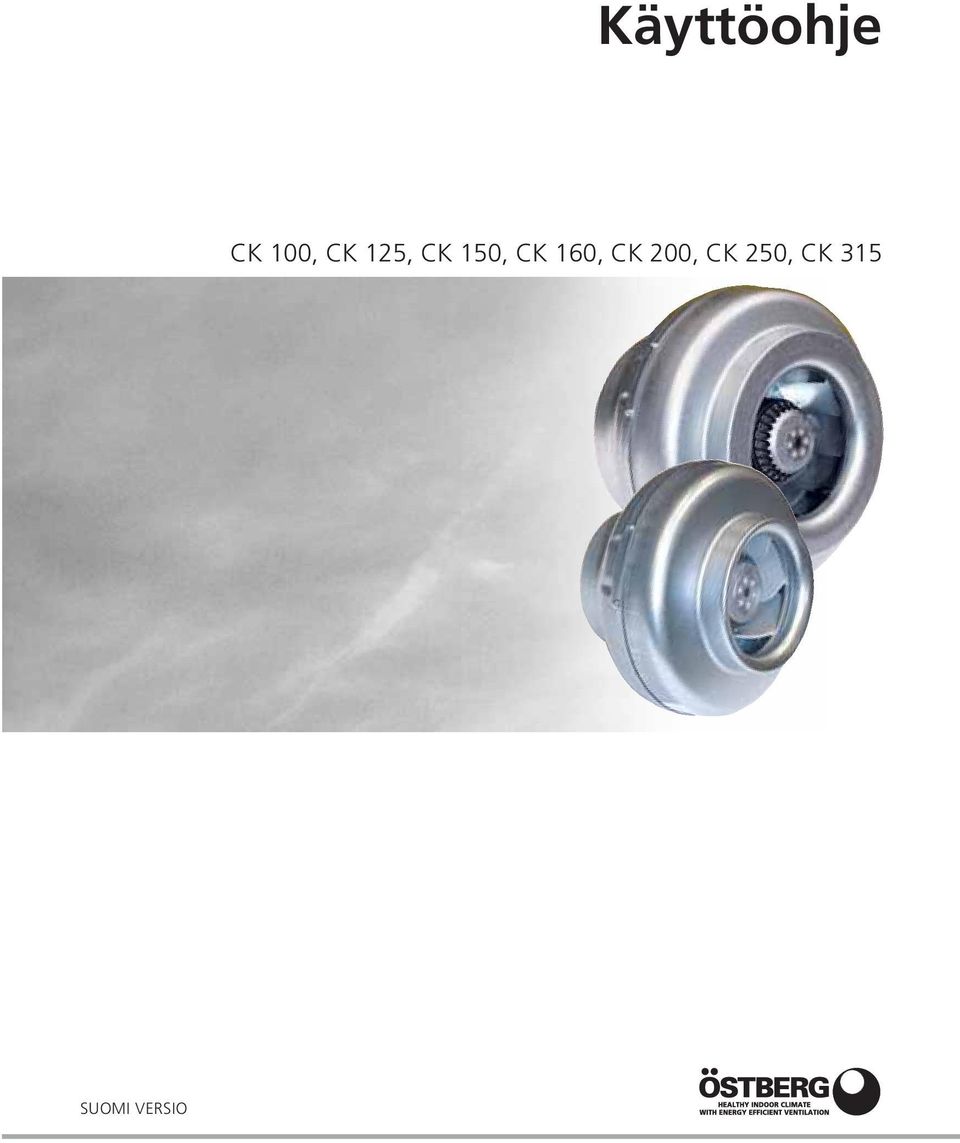

1 Käyttöohje CK 100, CK 125, CK 150, CK 160, CK 200, CK 250, CK 315 SUOMI VERSIO

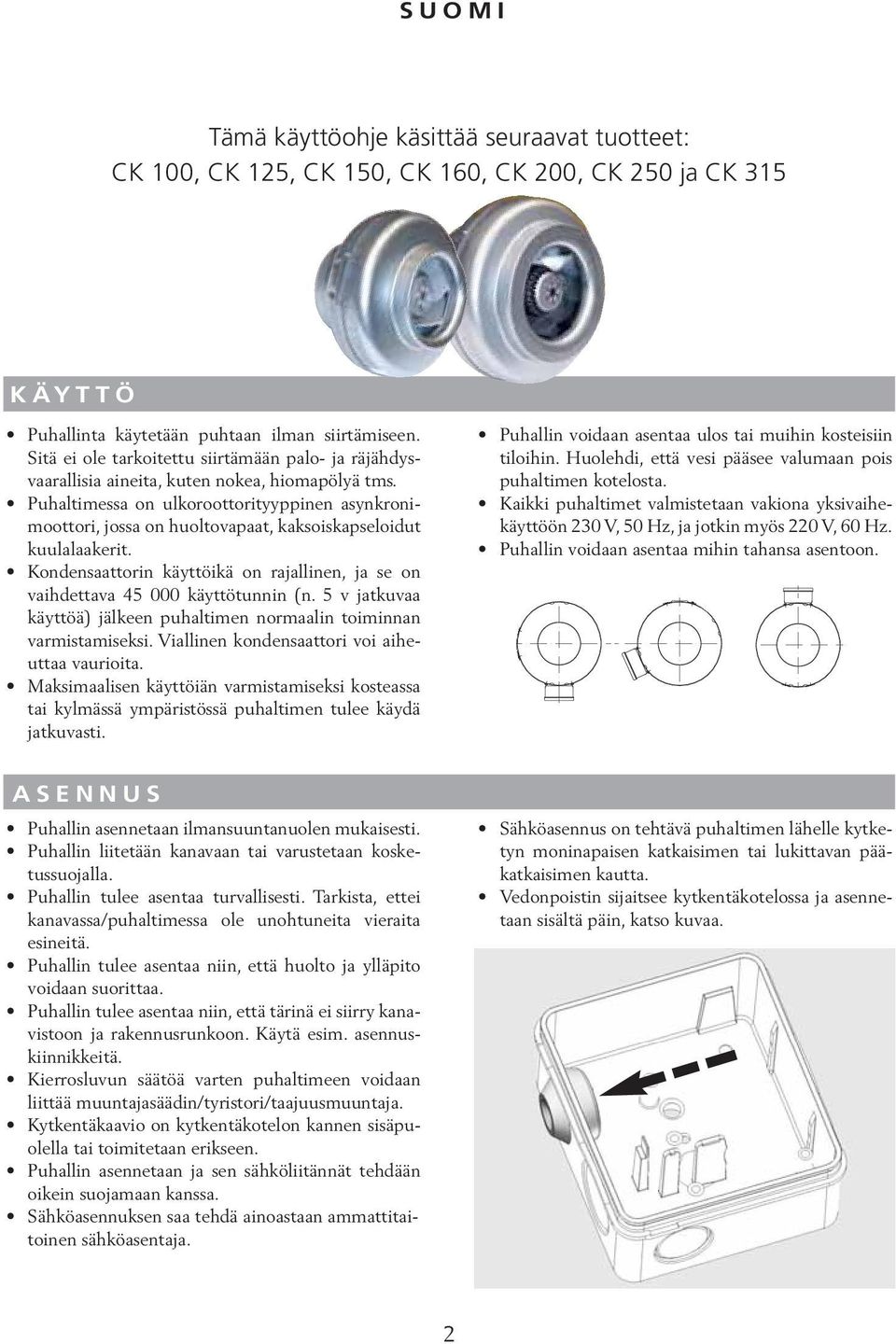

2 SUOMI Tämä käyttöohje käsittää seuraavat tuotteet: CK 100, CK 125, CK 150, CK 160, CK 200, CK 250 ja CK 315 KÄYTTÖ Puhallinta käytetään puhtaan ilman siirtämiseen. Sitä ei ole tarkoitettu siirtämään palo- ja räjähdysvaarallisia aineita, kuten nokea, hiomapölyä tms. Puhaltimessa on ulkoroottorityyppinen asynkronimoottori, jossa on huoltovapaat, kaksoiskapseloidut kuulalaakerit. Kondensaattorin käyttöikä on rajallinen, ja se on vaihdettava käyttötunnin (n. 5 v jatkuvaa käyttöä) jälkeen puhaltimen normaalin toiminnan varmistamiseksi. Viallinen kondensaattori voi aiheuttaa vaurioita. Maksimaalisen käyttöiän varmistamiseksi kosteassa tai kylmässä ympäristössä puhaltimen tulee käydä jatkuvasti. Puhallin voidaan asentaa ulos tai muihin kosteisiin tiloihin. Huolehdi, että vesi pääsee valumaan pois puhaltimen kotelosta. Kaikki puhaltimet valmistetaan vakiona yksivaihekäyttöön 230 V, 50 Hz, ja jotkin myös 220 V, 60 Hz. Puhallin voidaan asentaa mihin tahansa asentoon. ASENNUS Puhallin asennetaan ilmansuuntanuolen mukaisesti. Puhallin liitetään kanavaan tai varustetaan kosketussuojalla. Puhallin tulee asentaa turvallisesti. Tarkista, ettei kanavassa/puhaltimessa ole unohtuneita vieraita esineitä. Puhallin tulee asentaa niin, että huolto ja ylläpito voidaan suorittaa. Puhallin tulee asentaa niin, että tärinä ei siirry kanavistoon ja rakennusrunkoon. Käytä esim. asennuskiinnikkeitä. Kierrosluvun säätöä varten puhaltimeen voidaan liittää muuntajasäädin/tyristori/taajuusmuuntaja. Kytkentäkaavio on kytkentäkotelon kannen sisäpuolella tai toimitetaan erikseen. Puhallin asennetaan ja sen sähköliitännät tehdään oikein suojamaan kanssa. Sähköasennuksen saa tehdä ainoastaan ammattitaitoinen sähköasentaja. Sähköasennus on tehtävä puhaltimen lähelle kytketyn moninapaisen katkaisimen tai lukittavan pääkatkaisimen kautta. Vedonpoistin sijaitsee kytkentäkotelossa ja asennetaan sisältä päin, katso kuvaa. 2

Puhaltimessa on ulkoroottorityyppinen asynkronimoottori, jossa on huoltovapaat, kaksoiskapseloidut kuulalaakerit. Kondensaattorin käyttöikä on rajallinen, ja se on vaihdettava 45 000 käyttötunnin (n.

3 KYTKENTÄKAAVIO Yksivaihe 1~ Yksivaihe 1~ Puhaltimen moottori Keltainen /vihreä Musta Sininen Ruskea KÄYTTÖ Tarkista käyttöönoton yhteydessä: että liitäntäjännite on välillä % nimellisjännitteestä. että käynnistyksen yhteydessä ei kuulu häiriöääniä. KÄSITTELY Puhallin tulee kuljettaa pakkauksessaan asennuspaikalle, jotta se ei likaantuisi ja naarmuuntuisi ja jotta siihen ei tulisi kuljetusvaurioita. HUOLTO Ennen huolto-, ylläpito- tai korjaustöiden aloittamista puhallin on tehtävä jännitteettömäksi (moninapainen katkaisin) ja siipipyörän on oltava pysähtynyt. Puhallin on puhdistettava tarvittaessa, kuitenkin vähintään kerran vuodessa, jotta sen kapasiteetti säilyy eikä liiallinen epätasapaino aiheuta tarpeettomia laakerivaurioita. Puhaltimen laakereita ei tarvitse huoltaa. Tarvittaessa ne vaihdetaan. Puhallinta puhdistettaessa ei saa käyttää korkeapainepesuria eikä voimakkaita liuottimia. Puhdistus tulee suorittaa siten, että siipipyörän tasapainoja ei liikuteta eikä siipipyörää vahingoiteta. Tarkista, että puhaltimesta ei kuulu ylimääräistä ääntä. VIANETSINTÄ 1. Tarkista, että puhaltimeen tulee jännite. 2. Katkaise jännite ja tarkista, ettei siipipyörä ole jumissa. 3. Tarkista lämpösuoja/moottorisuoja Jos se on lauennut, ylikuumenemisen syy on selvitettävä, jotta vika ei toistu. Jos lämpösuoja on manuaalinen, syöttöjännite on katkaistava pariksi minuutiksi, jotta lämpösuoja ehtii palautua. Suuremmissa kuin 1,6 A moottoreissa voi olla manuaalinen palautus. Automaattinen lämpösuoja palautuu automaattisesti, kun moottori on jäähtynyt. 4. Tarkista, että käyttökondensaattori on kytketty (koskee yksivaiheisia moottoreita, katso kytkentäkaavio). 5. Jos puhallin ei edelleenkään toimi, ensimmäisenä toimenpiteenä tulee vaihtaa kondensaattori. 6. Jos mikään näistä toimenpiteistä ei auta, ota yhteyttä puhallintoimittajaasi. 7. Reklamaatioiden yhteydessä puhaltimen tulee olla puhdistettu, moottorin kaapelin tulee olla vahingoittumaton ja reklamaatiossa tulee esittää yksityiskohtainen kuvaus viasta. TAKUU Takuu on voimassa vain, jos puhallinta on käytetty näiden käyttöohjeiden mukaisesti ja sen säännöllinen huolto on suoritettu ja dokumentoitu. 3

KÄSITTELY Puhallin tulee kuljettaa pakkauksessaan asennuspaikalle, jotta se ei likaantuisi ja naarmuuntuisi ja jotta siihen ei tulisi kuljetusvaurioita.

4 KIINNITYSJALKOJEN ASENNUS Kiinnitysjalat CK:n helppoa asennusta varten sisältää: 1. 2 kpl kiinnikkeitä 2. 4 kpl ruuveja Kiinnitysjalkoja voidaan siirtää, ja ne voidaan asentaa mihin tahansa asentoon puhaltimen ympärille. Katso alla olevasta mittataulukosta kiinnitysjalkojen (B) oikea etäisyys ja etäisyys puhaltimen kokoonpanoreunasta ruuvinreikään (C). 1. Merkitse B-mitta puhaltimeen kohtaan, johon haluat asentaa kiinnitysjalat. B A B 2. Jatka merkitsemällä C-mitta. Lähde puhaltimen kokoonpanoreunasta. C Puhallintyyppi A +-2 B +-2 C B C B C Kiinnitä kiinnitysjalat itseporautuvilla ruuveilla (esiporausta ei tarvita). 4

Katso alla olevasta mittataulukosta kiinnitysjalkojen (B) oikea etäisyys ja etäisyys puhaltimen kokoonpanoreunasta ruuvinreikään (C). 1.

5 ASENNUSOHJEET CK-kanavapuhaltimen asennus poistoilmakanavaan Poistoilmajärjestelmä Poistoilmajärjestelmä Poistoilmajärjestelmä katolle 1. Merkitse A-mitta seinälle tai kattoon, ja kiinnitä puhallin ruuveilla. MK kanavaliitin MK kanavaliitin valmistetaan sinkitystä teräslevystä, ja siinä on värinää vaimentavaa ja tiivistävää solukumia. Se kiinnitetään paikalleen lujasti kahdella ruuvilla. MK helpottaa puhaltimen irrottamista puhdistusta, tarkastusta ja huoltoa varten. Saatavana olevat koot: Ø 80, 100, 125, 150, 160, 200, 250, 315, 355, 400, 500 ja 630 mm. 2. Liitä kanavat ja puhallin toisiinsa. Asennuskiinnikkeet 3. Kiinnitä kanavaliittimet puhaltimen molemmille puolille ruuveilla. 5

MK kanavaliitin MK kanavaliitin valmistetaan sinkitystä teräslevystä, ja siinä on värinää vaimentavaa ja tiivistävää solukumia.

6 EY-VAATIMUSTENMUKAISUUSVAKUUTUS Vakuutamme, että tuotteemme täyttävät seuraavien EU-direktiivien ja yhdenmukaistettujen standardien vaatimukset. Valmistaja: Tuotteet: AB C.A. ÖSTBERG Industrigatan Avesta Puhelin Telefax info@ostberg.com Organisaationumero Kanavapuhaltimet CK Matalajännitedirektiivi 2006/95/EY Yhdenmukaistetut standardit: EN :2002 Sähkökäyttöisten koti- ja vastaavaan käyttöön tarkoitettujen laitteiden turvallisuus - Turvallisuus - Osa 1: Yleiset vaatimukset EN :2003 Sähkökäyttöisten koti- ja vastaavaan käyttöön tarkoitettujen laitteiden turvallisuus - Turvallisuus - Osa 2-8: Puhaltimia koskevat erityisvaatimukset. EMC-direktiivi (sähkömagneettinen yhteensopivuus) 2004/108/EY Yhdenmukaistetut standardit: SS-EN :2007 Sähkömagneettinen yhteensopivuus (EMC). Yleiset vaatimukset - Häiriönsieto kotitalous-, toimisto- ja kevyen teollisuuden ympäristöissä SS-EN :2005 Sähkömagneettinen yhteensopivuus (EMC). Yleiset vaatimukset - Häiriönsieto teollisuusympäristössä SS-EN :2007 Sähkömagneettinen yhteensopivuus (EMC). Yleiset vaatimukset - Häiriönpäästöt kotitalous-, toimisto- ja kevyen teollisuuden ympäristöissä SS-EN :2007 Sähkömagneettinen yhteensopivuus (EMC). Yleiset vaatimukset - Häiriönpäästöt teollisuusympäristössä. Konedirektiivi 2006/42/EY liitteen 2A mukaan Riskianalyysi on suoritettu. Asennus on suoritettava liitteenä olevan käyttöohjeen mukaisesti. Avesta Stefan Viberg Laatupäällikkö

com Organisaationumero 556301-2201 Kanavapuhaltimet CK Matalajännitedirektiivi 2006/95/EY Yhdenmukaistetut standardit: EN 60335-1:2002 Sähkökäyttöisten koti- ja vastaavaan käyttöön tarkoitettujen

7 OY C.A. ÖSTBERG AB Låssmedsgatan 10, FI Åbo, Finland Puhelin: Telefax: /utg 4
