1 OHJEET KÄYTTÖ JA HUOLTO SISÄLTÖ Asennusohjeet 2-4 Käyttö ja huolto 5-7 TUKHOLMA Förrådsvägen 18 SE Huddinge, SWEDEN Puh: +46-(0) Faksi: +46-(0)

2 A S E N N U S O H J E E T YLEISTÄ asennetaan koneellisen IV-järjestelmän ilmanvaihtokanavaan estämään palokaasujen leviämisen. Ilmanvaihtojärjestelmä suunnitellaan palokaasujen poistoa varten. Sekä tulo- että poistoilmapuhaltimien tulee olla käytössä koko palon ajan. Tuote on omatoiminen eikä sisällä liikkuvia, mekaanisia osia. Se voidaan asentaa pysty- tai vaakasuoraan. voidaan asettaa jakolaatikkoon joko ullakolle tai kellariin. Se voidaan myös asentaa kuiluun tai käytävään tai niiden läheisyyteen. Kaikissa tapauksissa tulee in olla tarkistettavissa. ASENTAMINEN ILMANVAIHTOKANAVAAN Roilo kerrosten välissä tai samalla kerrostasolla oleva käytävä kuvan 1 esittämällä tavalla. KUVA 1 Basicin mukana voidaan myös toimittaa IRIS-pelti. IRISpelti asennetaan ennen Basiciä suoralla kanavalla jonka pituus on 2-4 x kanavan halkaisia. Pidemmällä kanavalla saavutetaan tarkempi mittaustulos. Basic 1 yhdistettynä Hagabin HEATSTOP-kanavaläpivientiin estää sekä palon että palokaasujen leviämisen. Basic 1 voidaan eristää ulkoisesti huomioiden tuotteen tarkastustoimenpiteet. Varmista ennen asennnusta, että: kiinnike on oikeassa asennossa. kangas on venytetty. KUVA 2 Kangas Kiinnike HEATSTOP Mahdollinen integroitu IRIS-pelti Runkokanava Palokatko Palotilan jakaja KERROS Paloeriste Runkokanava PALOTILA KÄYTÄVÄ Palokatko Perinteinen paloeriste Mahdollinen integroitu (huomioiden lämmön säteily IRIS-pelti ja johtuminen) 2

3 A S E N N U S O H J E E T -2 ASENTAMINEN JAKOLAATIKKOON VAIHTOEHTO 1: KANAVA ON LATTIALAATAN YLÄPUOLELLA. Kuin 0 mm Ilman virtaussuunta Suosituksia asennettaessa Basiciä jakolaatikkoon. Jotta Basicin jakolaatikkoon asennuksen yhteydessä säilytettäisiin paras mahdollinen ilmanjako, suositellaan seuraavaa: Ø 100, 125 ja 160 Kangas Vältä jakolaatikon liitoskanavassa virtausnopeuksia, jotka ylittävät virtausnopeuden liittyvissä jakelukanavissa/takaisinvirtaussuojissa. Tee jakelulaatikosta niin iso kuin mahdollista. VAIHTOEHTO 2: KANAVA PÄÄTTYY LATTIALAATTAAN. Varmista, että liitoskanavan ja lähimmän liittyvän jakikanavan välillä on niin suuri etäisyys kuin mahdollista. Varmista ennen asennusta, että: kangas on venytetty. Kuin 0 mm Ilman virtaussuunta Asennuskohta Kangas T Ø 100, 125 ja 160 3

4 A S E N N U S O H J E E T -4 ASENTAMINEN AHTAAT TILAT -4:ää käytetään mieluiten, kun asennus- ja tarkastustila on rajallinen tai kun asennuksessa vaaditaan kanavien termistä eristämistä. KYLMIIN ULKOTILOIHIN Erillisen kanavajärjestelmän suojaaminen kylmällä ullakolla. Kannakointi Kannakointi -4 Runkokanava HOTELLIHUONEISIIN/ASUNTOIHIN Runkokanava Palokatko -4 Tuloilma Tarkastusluukku alakatossa. Käytävä Kylpyhuone/Eteinen Hotellihuone/Asunto * Ilmanvaihtokanava eristetään käyttämällä palosuojaavia rakennusmateriaaleja, katso kuva 2 sivulla 2. INTEGROIDULLA IRIS-PELLILLÄ Mittaus- ja säätötoiminto Kun tuote valitaan integroidulla IRIS- pellillä, seuraava tulee huomioida: K- arvo q(l/s) = k p(pa) k- arvo Koko Asento

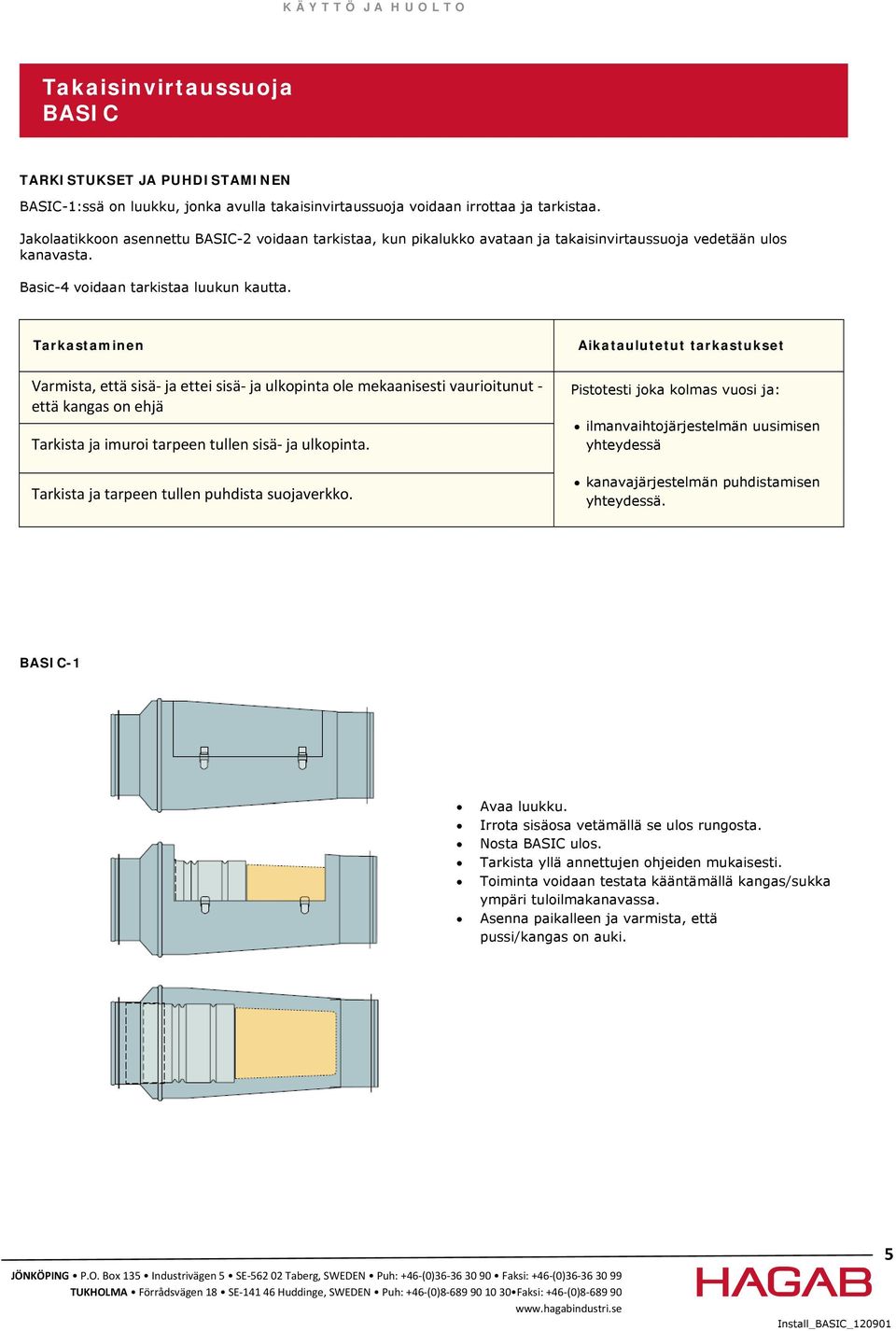

5 K Ä Y T T Ö J A H U O L T O TARKISTUKSET JA PUHDISTAMINEN :ssä on luukku, jonka avulla takaisinvirtaussuoja voidaan irrottaa ja tarkistaa. Jakolaatikkoon asennettu -2 voidaan tarkistaa, kun pikalukko avataan ja takaisinvirtaussuoja vedetään ulos kanavasta. Basic-4 voidaan tarkistaa luukun kautta. Tarkastaminen Varmista, että sisä- ja ettei sisä- ja ulkopinta ole mekaanisesti vaurioitunut - että kangas on ehjä Tarkista ja imuroi tarpeen tullen sisä- ja ulkopinta. Tarkista ja tarpeen tullen puhdista suojaverkko. Aikataulutetut tarkastukset Pistotesti joka kolmas vuosi ja: ilmanvaihtojärjestelmän uusimisen yhteydessä kanavajärjestelmän puhdistamisen yhteydessä. Avaa luukku. Irrota sisäosa vetämällä se ulos rungosta. Nosta ulos. Tarkista yllä annettujen ohjeiden mukaisesti. Toiminta voidaan testata kääntämällä kangas/sukka ympäri tuloilmakanavassa. Asenna paikalleen ja varmista, että pussi/kangas on auki. 5

6 K Ä Y T T Ö J A H U O L T O -2 I JAKOLAATIKOSSA Avaa jakolaatikko. Avaa pikalukko. H (- >20mm) H +63mm Kuin 0 mm > än 0 mm Nosta ulos. Tarkista yllä annettujen ohjeiden mukaisesti. Toiminta voidaan testata pitelemällä iä ilmavirtaa vasten jakolaatikon liitoskanavassa. Asenna paikalleen ja varmista, että kangas/pussi on auki. -4 Tarkistusluukku avataan kääntämällä ja vetämällä kahvasta. Tarkista yllä annettujen ohjeiden mukaisesti. Tarvittaessa, purista o-rengas yhteen johon pussi on kiinnitetty ja ota ulos kanavasta. Kokoa sisäosat tarkastuksen jälkeen. Varmista, pussi / kangas on auki. Paina luukku paikalleen ja käännä kahvasta. IRIS- pellin puhdistaminen voidaan suorittaa sen ollessa avoinna ääriasennossa. Ennen puhdistusta merkitse säätöasento. Puhdistus tulee suorittaa ilmavirran suuntaan. IRIS-pellin jälkeen takaisinvirtaussuojassa on verkko, joka estää puhdistusvälineiden putoamisen kanavajärjestelmään. 6
