Topvex SR/TR03, SR/TR04, SR/TR06. Kompakti ilmanvaihtokone
|
|
- Urho Ketonen
- 8 vuotta sitten
- Katselukertoja:
Transkriptio

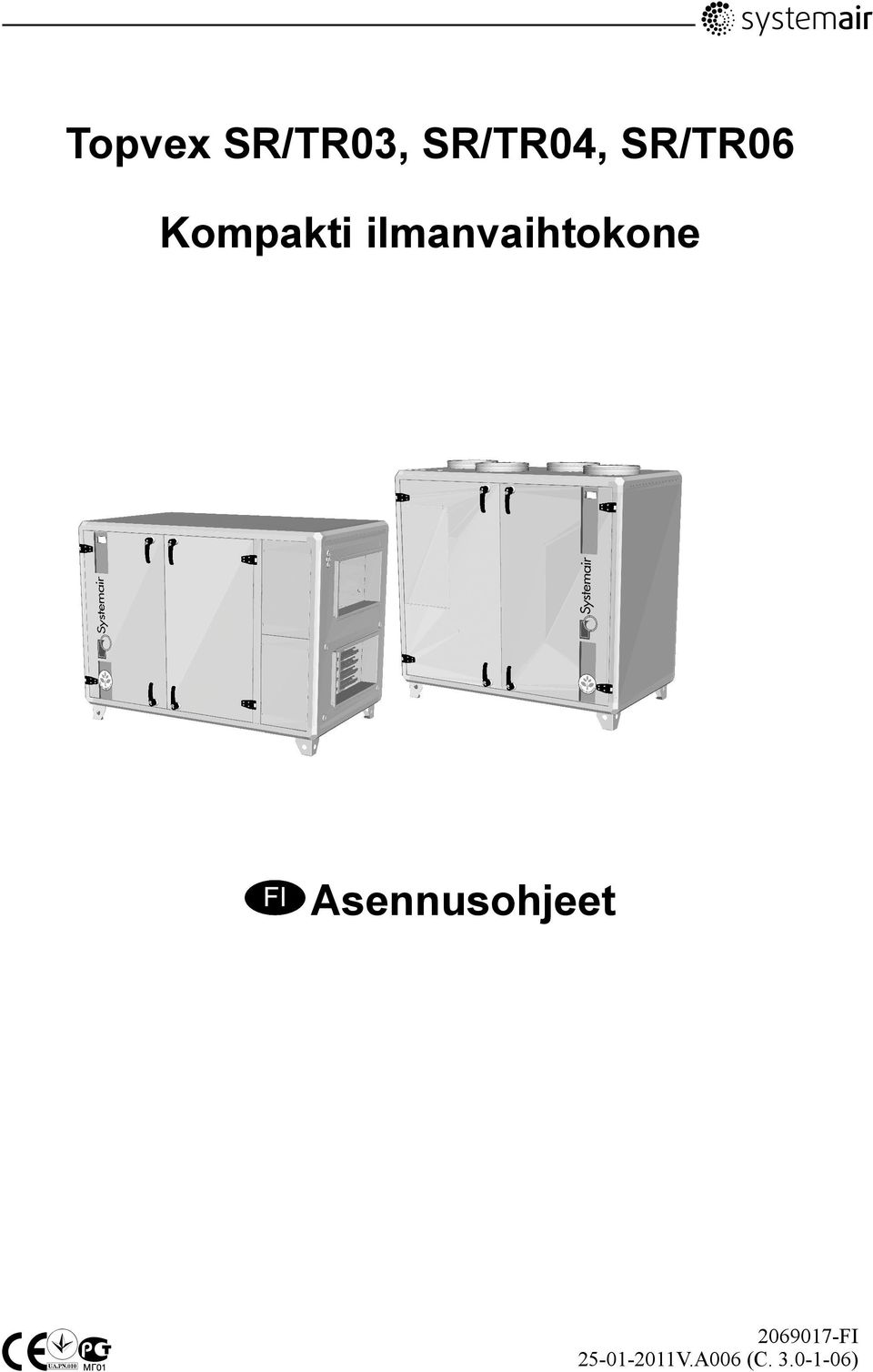

1 Kompakti ilmanvaihtokone FI V.A006 (C )

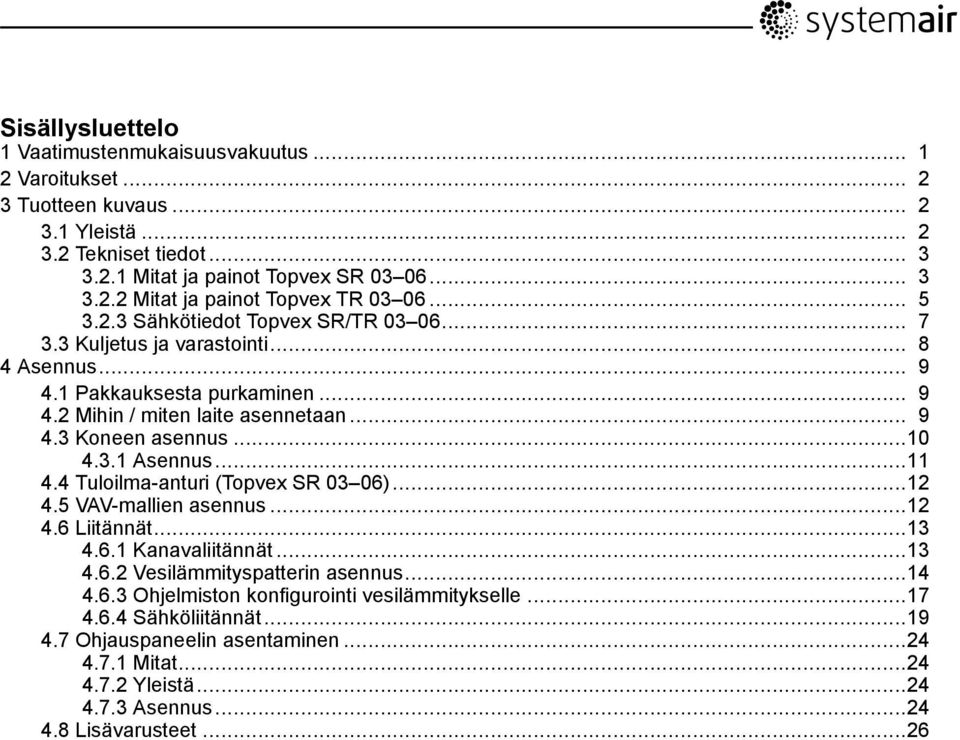

2 Sisällysluettelo 1 Vaatimustenmukaisuusvakuutus Varoitukset Tuotteen kuvaus Yleistä Tekniset tiedot Mitat ja painot Topvex SR Mitat ja painot Topvex TR Sähkötiedot Topvex SR/TR Kuljetus ja varastointi Asennus Pakkauksesta purkaminen Mihin / miten laite asennetaan Koneen asennus Asennus Tuloilma-anturi (Topvex SR 03 06) VAV-mallien asennus Liitännät Kanavaliitännät Vesilämmityspatterin asennus Ohjelmiston konfigurointi vesilämmitykselle Sähköliitännät Ohjauspaneelin asentaminen Mitat Yleistä Asennus Lisävarusteet...26

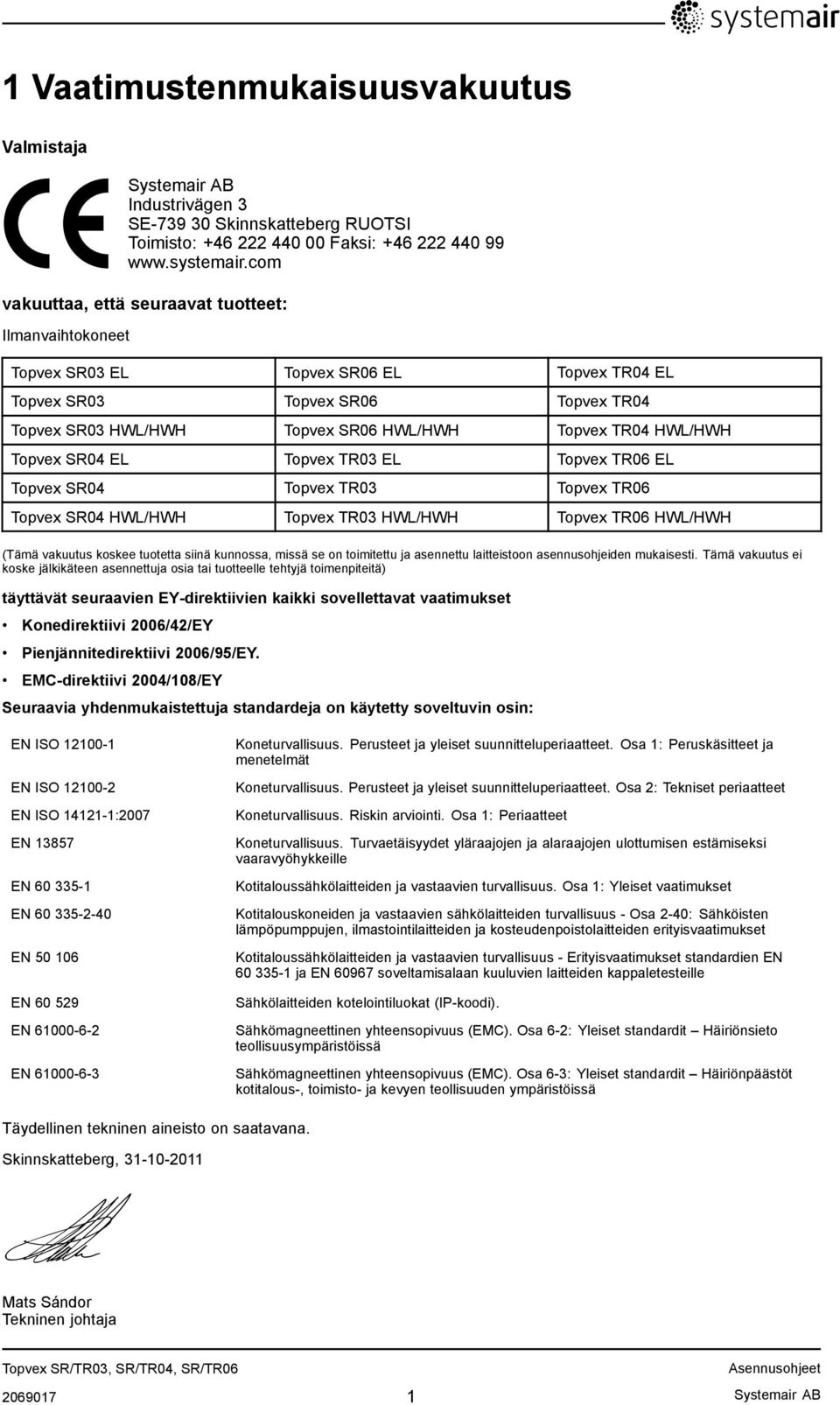

3 1 Vaatimustenmukaisuusvakuutus Valmistaja Systemair AB Industrivägen 3 SE Skinnskatteberg RUOTSI Toimisto: Faksi: vakuuttaa, että seuraavat tuotteet: Ilmanvaihtokoneet Topvex SR03 EL Topvex SR06 EL Topvex TR04 EL Topvex SR03 Topvex SR06 Topvex TR04 Topvex SR03 HWL/HWH Topvex SR06 HWL/HWH Topvex TR04 HWL/HWH Topvex SR04 EL Topvex TR03 EL Topvex TR06 EL Topvex SR04 Topvex TR03 Topvex TR06 Topvex SR04 HWL/HWH Topvex TR03 HWL/HWH Topvex TR06 HWL/HWH (Tämä vakuutus koskee tuotetta siinä kunnossa, missä se on toimitettu ja asennettu laitteistoon asennusohjeiden mukaisesti. Tämä vakuutus ei koske jälkikäteen asennettuja osia tai tuotteelle tehtyjä toimenpiteitä) täyttävät seuraavien EY-direktiivien kaikki sovellettavat vaatimukset Konedirektiivi 2006/42/EY Pienjännitedirektiivi 2006/95/EY. EMC-direktiivi 2004/108/EY Seuraavia yhdenmukaistettuja standardeja on käytetty soveltuvin osin: EN ISO EN ISO EN ISO :2007 EN EN EN EN EN EN EN Koneturvallisuus. Perusteet ja yleiset suunnitteluperiaatteet. Osa 1: Peruskäsitteet ja menetelmät Koneturvallisuus. Perusteet ja yleiset suunnitteluperiaatteet. Osa 2: Tekniset periaatteet Koneturvallisuus. Riskin arviointi. Osa 1: Periaatteet Koneturvallisuus. Turvaetäisyydet yläraajojen ja alaraajojen ulottumisen estämiseksi vaaravyöhykkeille Kotitaloussähkölaitteiden ja vastaavien turvallisuus. Osa 1: Yleiset vaatimukset Kotitalouskoneiden ja vastaavien sähkölaitteiden turvallisuus - Osa 2-40: Sähköisten lämpöpumppujen, ilmastointilaitteiden ja kosteudenpoistolaitteiden erityisvaatimukset Kotitaloussähkölaitteiden ja vastaavien turvallisuus - Erityisvaatimukset standardien EN ja EN soveltamisalaan kuuluvien laitteiden kappaletesteille Sähkölaitteiden kotelointiluokat (IP-koodi). Sähkömagneettinen yhteensopivuus (EMC). Osa 6-2: Yleiset standardit Häiriönsieto teollisuusympäristöissä Sähkömagneettinen yhteensopivuus (EMC). Osa 6-3: Yleiset standardit Häiriönpäästöt kotitalous-, toimisto- ja kevyen teollisuuden ympäristöissä Täydellinen tekninen aineisto on saatavana. Skinnskatteberg, Mats Sándor Tekninen johtaja Systemair AB

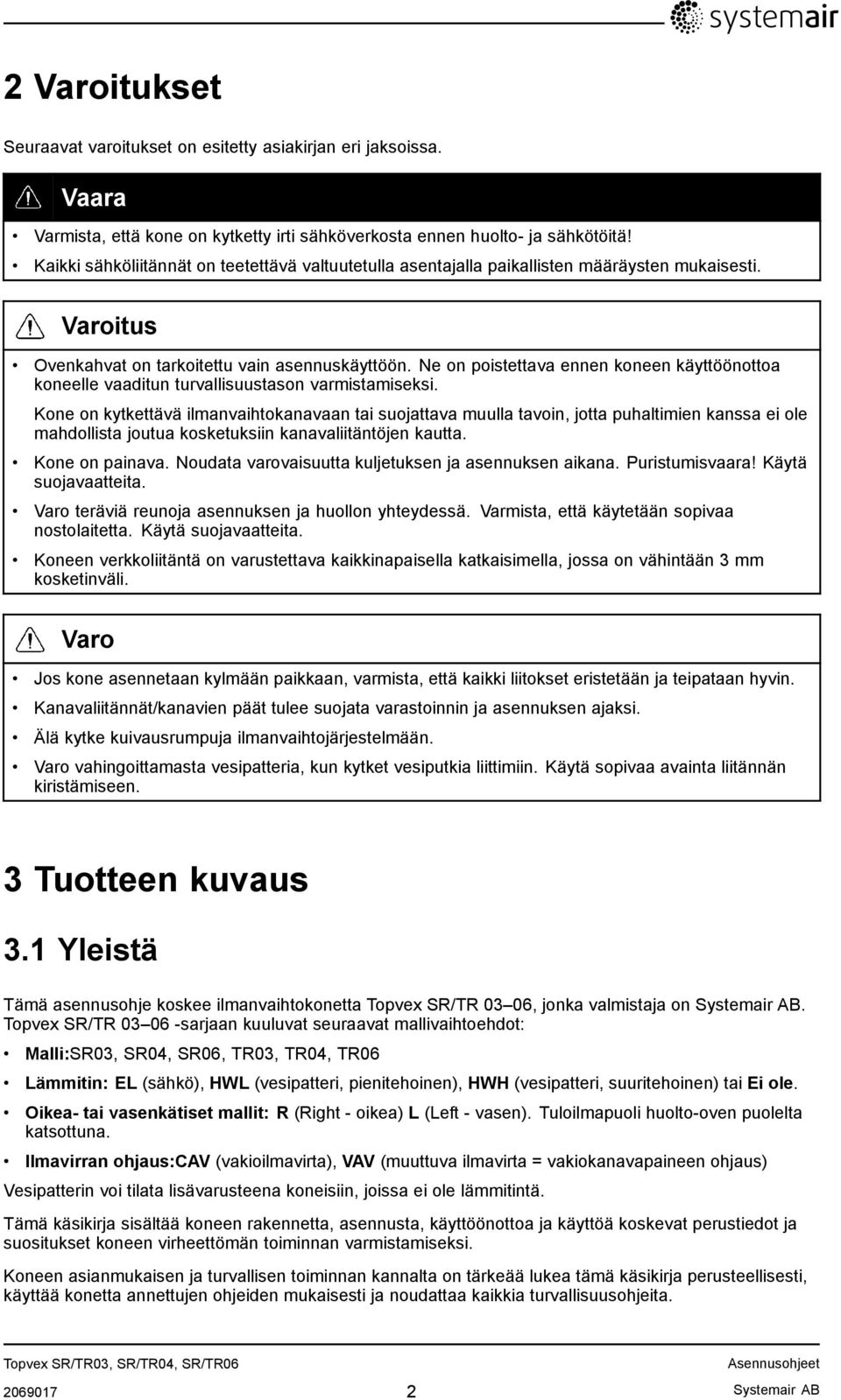

4 2 Varoitukset Seuraavat varoitukset on esitetty asiakirjan eri jaksoissa. Vaara Varmista, että kone on kytketty irti sähköverkosta ennen huolto- ja sähkötöitä! Kaikki sähköliitännät on teetettävä valtuutetulla asentajalla paikallisten määräysten mukaisesti. Varoitus Ovenkahvat on tarkoitettu vain asennuskäyttöön. Ne on poistettava ennen koneen käyttöönottoa koneelle vaaditun turvallisuustason varmistamiseksi. Kone on kytkettävä ilmanvaihtokanavaan tai suojattava muulla tavoin, jotta puhaltimien kanssa ei ole mahdollista joutua kosketuksiin kanavaliitäntöjen kautta. Kone on painava. Noudata varovaisuutta kuljetuksen ja asennuksen aikana. Puristumisvaara! Käytä suojavaatteita. Varo teräviä reunoja asennuksen ja huollon yhteydessä. Varmista, että käytetään sopivaa nostolaitetta. Käytä suojavaatteita. Koneen verkkoliitäntä on varustettava kaikkinapaisella katkaisimella, jossa on vähintään 3 mm kosketinväli. Varo Jos kone asennetaan kylmään paikkaan, varmista, että kaikki liitokset eristetään ja teipataan hyvin. Kanavaliitännät/kanavien päät tulee suojata varastoinnin ja asennuksen ajaksi. Älä kytke kuivausrumpuja ilmanvaihtojärjestelmään. Varo vahingoittamasta vesipatteria, kun kytket vesiputkia liittimiin. Käytä sopivaa avainta liitännän kiristämiseen. 3 Tuotteen kuvaus 3.1 Yleistä Tämä asennusohje koskee ilmanvaihtokonetta Topvex SR/TR 03 06, jonka valmistaja on Systemair AB. Topvex SR/TR sarjaan kuuluvat seuraavat mallivaihtoehdot: Malli:SR03, SR04, SR06, TR03, TR04, TR06 Lämmitin: EL (sähkö), HWL (vesipatteri, pienitehoinen), HWH (vesipatteri, suuritehoinen) tai Ei ole. Oikea- tai vasenkätiset mallit: R (Right - oikea) L (Left - vasen). Tuloilmapuoli huolto-oven puolelta katsottuna. Ilmavirran ohjaus:cav (vakioilmavirta), VAV (muuttuva ilmavirta = vakiokanavapaineen ohjaus) Vesipatterin voi tilata lisävarusteena koneisiin, joissa ei ole lämmitintä. Tämä käsikirja sisältää koneen rakennetta, asennusta, käyttöönottoa ja käyttöä koskevat perustiedot ja suositukset koneen virheettömän toiminnan varmistamiseksi. Koneen asianmukaisen ja turvallisen toiminnan kannalta on tärkeää lukea tämä käsikirja perusteellisesti, käyttää konetta annettujen ohjeiden mukaisesti ja noudattaa kaikkia turvallisuusohjeita Systemair AB
5 3.2 Tekniset tiedot Mitat ja painot Topvex SR Kuva 1 Mitat (mm) SR03 (kuvassa oikeakätinen kone) Kuva 2 Mitat (mm) SR04, SR06 (kuvassa oikeakätinen kone) Malli A B C D (c/c) E (c/c) F SR SR Malli G H I J K SR SR Y: 15R 1/2 sisäkierre Painot Topvex SR Malli Paino (kg) SR SR SR Systemair AB

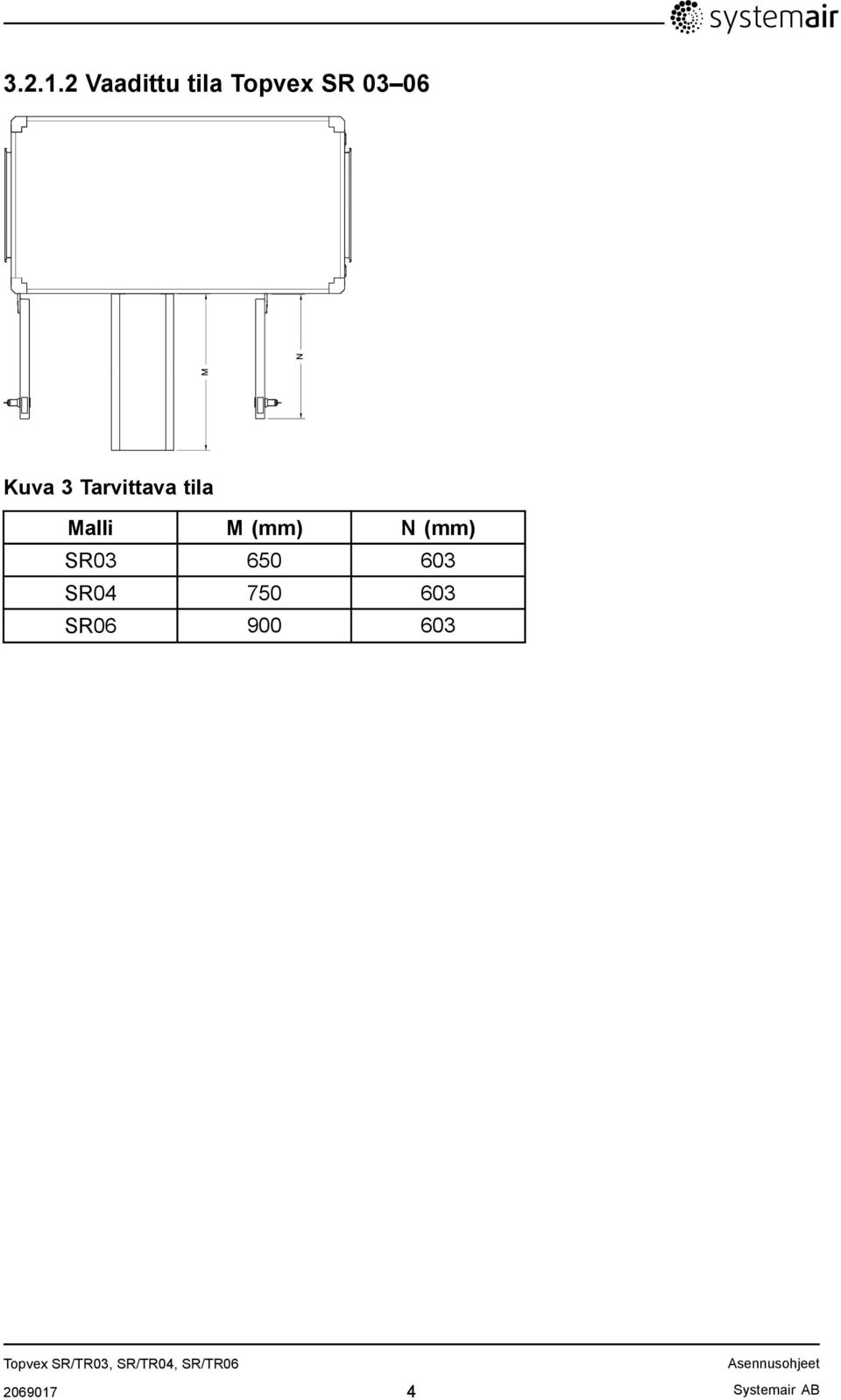

6 Vaadittu tila Topvex SR Kuva 3 Tarvittava tila Malli M (mm) N (mm) SR SR SR Systemair AB

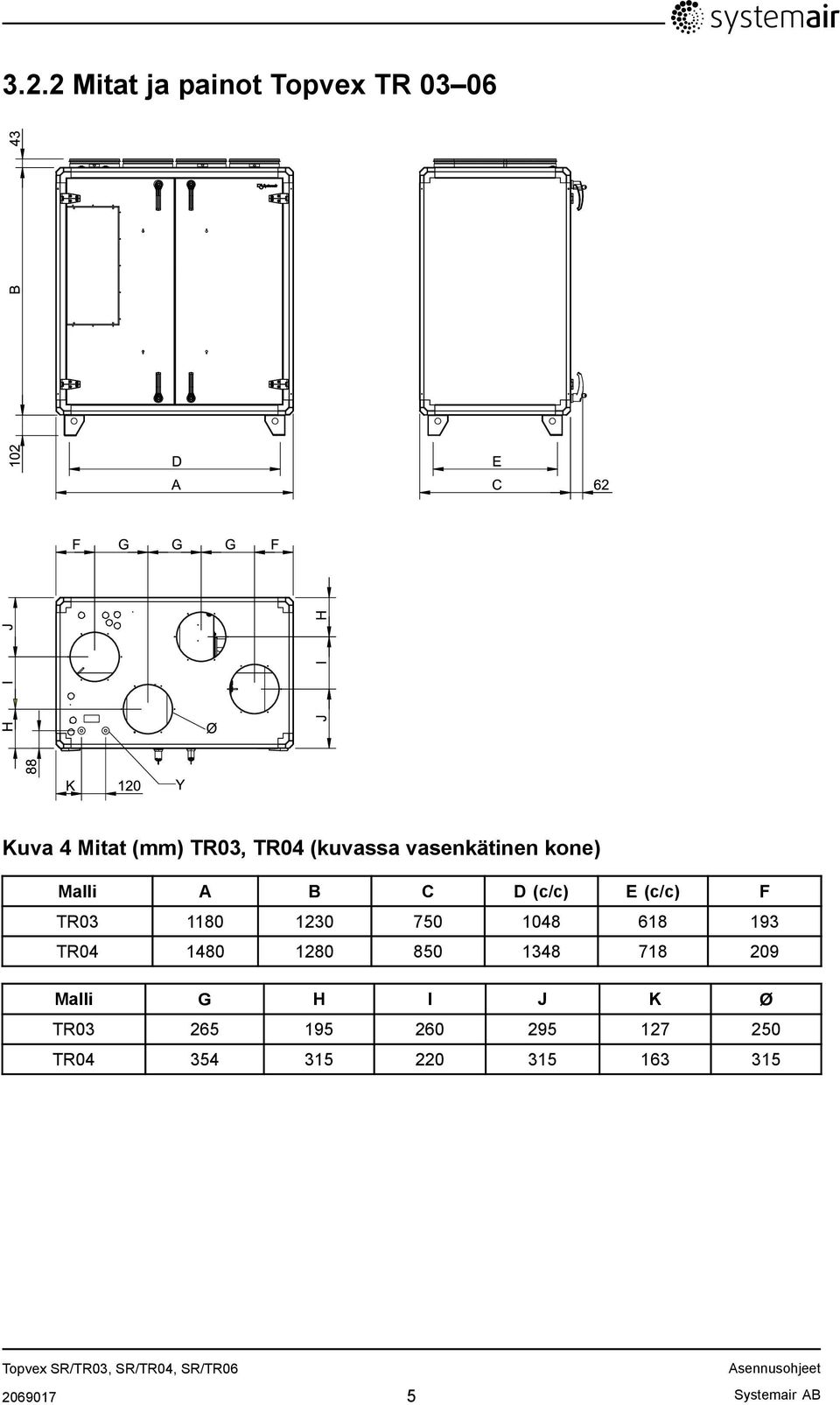

7 3.2.2 Mitat ja painot Topvex TR Kuva 4 Mitat (mm) TR03, TR04 (kuvassa vasenkätinen kone) Malli A B C D (c/c) E (c/c) F TR TR Malli G H I J K Ø TR TR Systemair AB
8 Kuva 5 Mitat (mm) TR06 Y: 15R 1/2 sisäkierre Painot Topvex TR (kuvassa vasenkätinen kone) Malli Paino (kg) TR TR TR Systemair AB

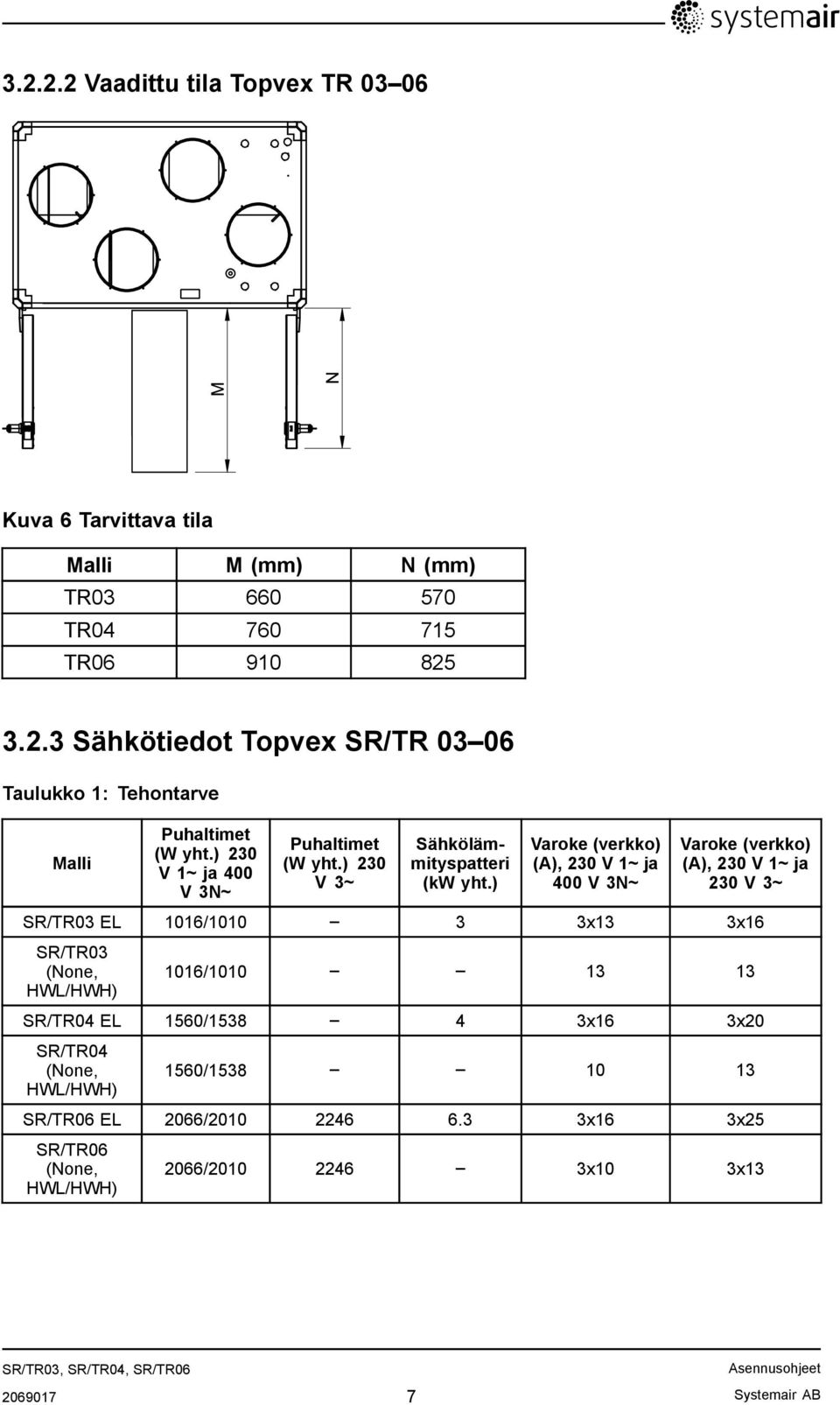

9 Vaadittu tila Topvex TR Kuva 6 Tarvittava tila Malli M (mm) N (mm) TR TR TR Sähkötiedot Topvex SR/TR Taulukko 1: Tehontarve Malli Puhaltimet (W yht.) 230 V 1~ ja 400 V 3N~ Puhaltimet (W yht.) 230 V 3~ Sähkölämmityspatteri (kw yht.) Varoke (verkko) (A), 230 V 1~ ja 400 V 3N~ Varoke (verkko) (A), 230 V 1~ ja 230 V 3~ SR/TR03 EL 1016/ x13 3x16 SR/TR03 (None, HWL/HWH) 1016/ SR/TR04 EL 1560/ x16 3x20 SR/TR04 (None, HWL/HWH) 1560/ SR/TR06 EL 2066/ x16 3x25 SR/TR06 (None, HWL/HWH) 2066/ x10 3x13 SR/TR03, SR/TR04, SR/TR Systemair AB
10 3.3 Kuljetus ja varastointi Koneet Topvex SR/TR tulee varastoida ja kuljettaa suojattuna fyysisiltä vaikutuksilta, jotka voivat vahingoittaa paneeleita, kahvoja, näyttöä jne. Kone toimitetaan koottuna kaikkine komponentteineen ja muovikääreessä kuormalavalle pakattuna kuljetuksen helpottamiseksi. Käytä haarukkatrukkia Topvex SR/TR 03 06:n kuljettamiseen. Sijoita haarukat koneen päädyn alle, katso kuva 7. Varoitus Kone on painava. Noudata varovaisuutta kuljetuksen ja asennuksen aikana. Puristumisvaara! Käytä suojavaatteita. Kuva 7 Koneen siirto Systemair AB

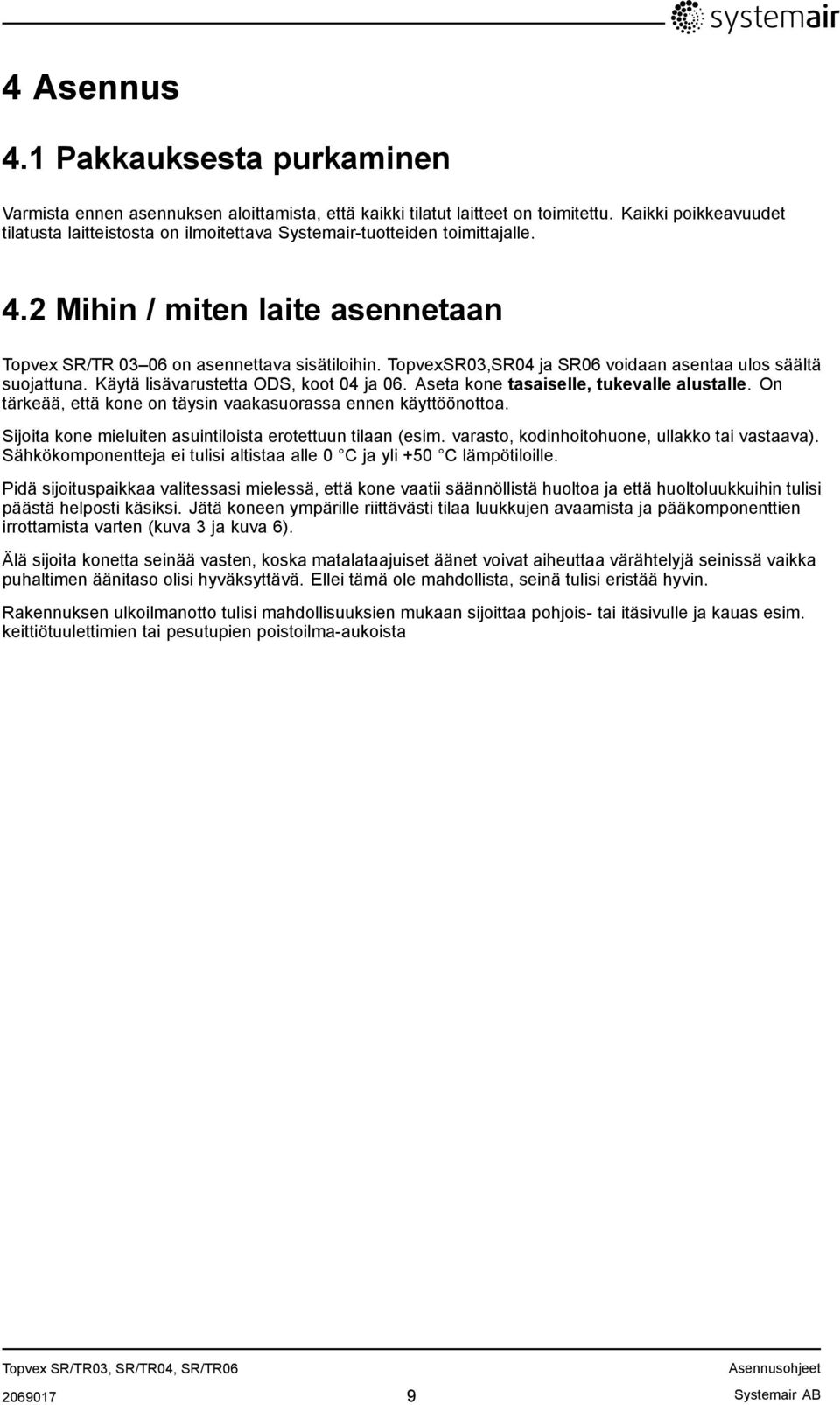

11 4 Asennus 4.1 Pakkauksesta purkaminen Varmista ennen asennuksen aloittamista, että kaikki tilatut laitteet on toimitettu. Kaikki poikkeavuudet tilatusta laitteistosta on ilmoitettava Systemair-tuotteiden toimittajalle. 4.2 Mihin / miten laite asennetaan Topvex SR/TR on asennettava sisätiloihin. TopvexSR03,SR04 ja SR06 voidaan asentaa ulos säältä suojattuna. Käytä lisävarustetta ODS, koot 04 ja 06. Aseta kone tasaiselle, tukevalle alustalle. On tärkeää, että kone on täysin vaakasuorassa ennen käyttöönottoa. Sijoita kone mieluiten asuintiloista erotettuun tilaan (esim. varasto, kodinhoitohuone, ullakko tai vastaava). Sähkökomponentteja ei tulisi altistaa alle 0 C ja yli +50 C lämpötiloille. Pidä sijoituspaikkaa valitessasi mielessä, että kone vaatii säännöllistä huoltoa ja että huoltoluukkuihin tulisi päästä helposti käsiksi. Jätä koneen ympärille riittävästi tilaa luukkujen avaamista ja pääkomponenttien irrottamista varten (kuva 3 ja kuva 6). Älä sijoita konetta seinää vasten, koska matalataajuiset äänet voivat aiheuttaa värähtelyjä seinissä vaikka puhaltimen äänitaso olisi hyväksyttävä. Ellei tämä ole mahdollista, seinä tulisi eristää hyvin. Rakennuksen ulkoilmanotto tulisi mahdollisuuksien mukaan sijoittaa pohjois- tai itäsivulle ja kauas esim. keittiötuulettimien tai pesutupien poistoilma-aukoista Systemair AB

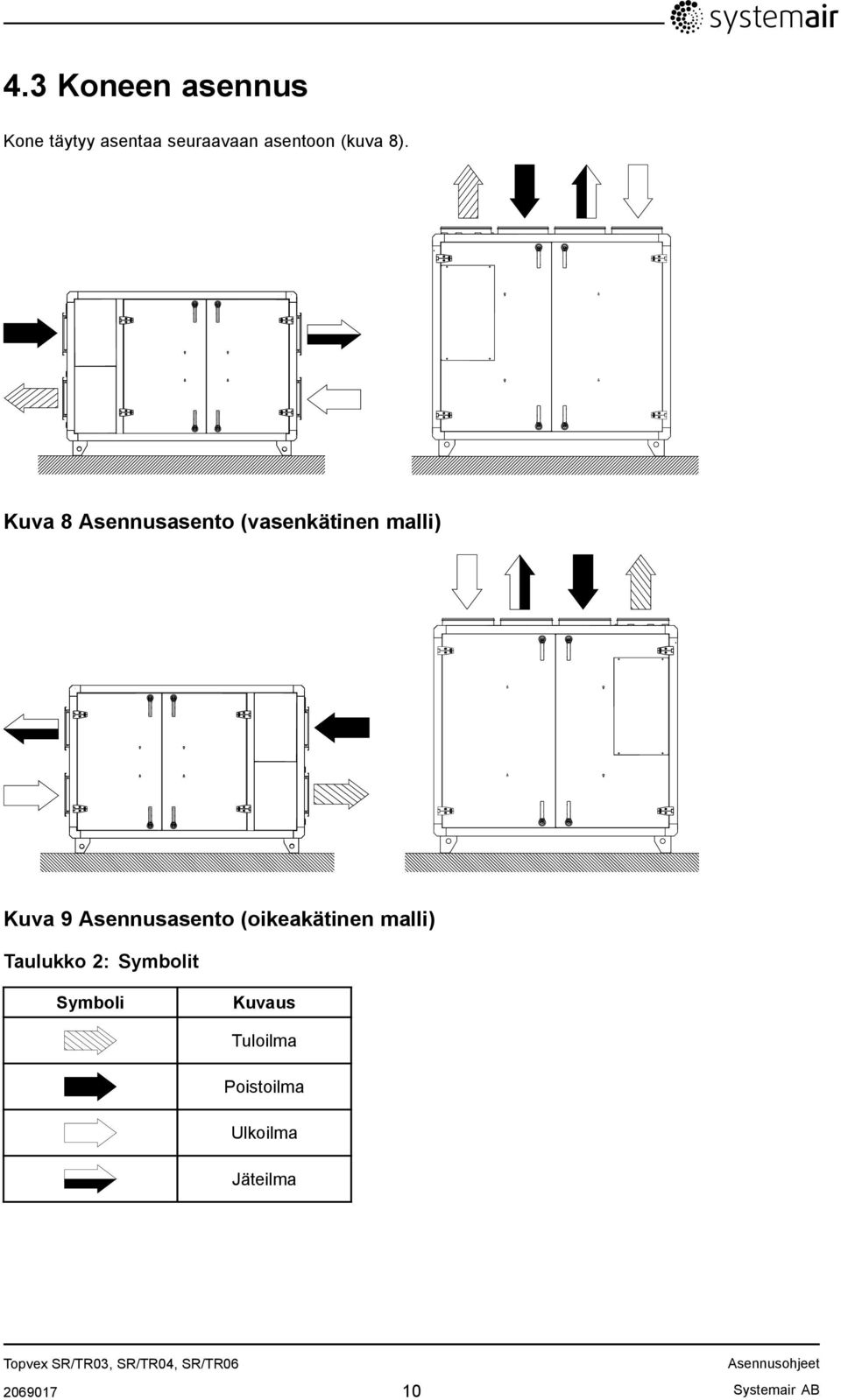

12 4.3 Koneen asennus Kone täytyy asentaa seuraavaan asentoon (kuva 8). Kuva 8 Asennusasento (vasenkätinen malli) Kuva 9 Asennusasento (oikeakätinen malli) Taulukko 2: Symbolit Symboli Kuvaus Tuloilma Poistoilma Ulkoilma Jäteilma Systemair AB

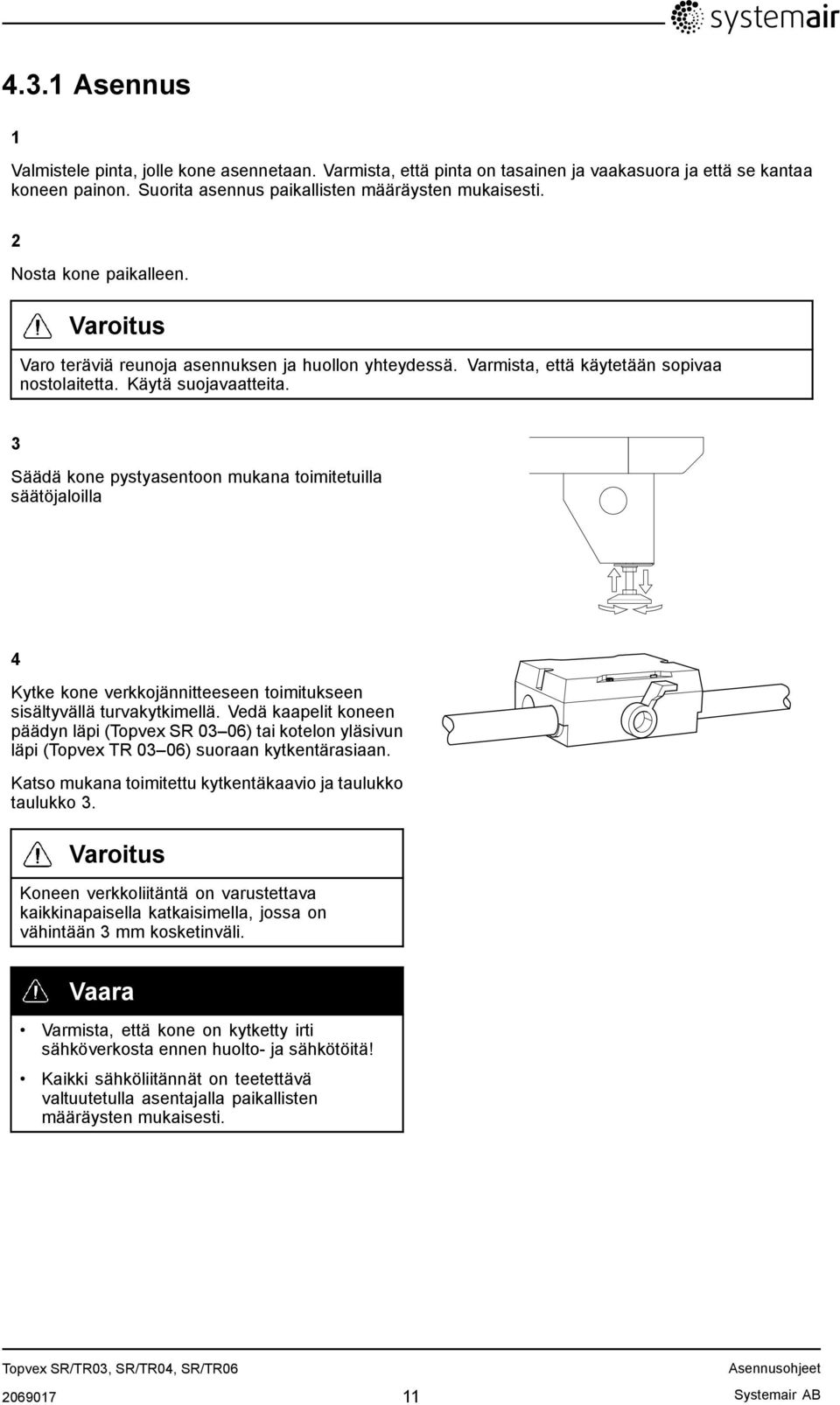

13 4.3.1 Asennus 1 Valmistele pinta, jolle kone asennetaan. Varmista, että pinta on tasainen ja vaakasuora ja että se kantaa koneen painon. Suorita asennus paikallisten määräysten mukaisesti. 2 Nosta kone paikalleen. Varoitus Varo teräviä reunoja asennuksen ja huollon yhteydessä. Varmista, että käytetään sopivaa nostolaitetta. Käytä suojavaatteita. 3 Säädä kone pystyasentoon mukana toimitetuilla säätöjaloilla 4 Kytke kone verkkojännitteeseen toimitukseen sisältyvällä turvakytkimellä. Vedä kaapelit koneen päädyn läpi (Topvex SR 03 06) tai kotelon yläsivun läpi (Topvex TR 03 06) suoraan kytkentärasiaan. Katso mukana toimitettu kytkentäkaavio ja taulukko taulukko 3. Varoitus Koneen verkkoliitäntä on varustettava kaikkinapaisella katkaisimella, jossa on vähintään 3 mm kosketinväli. Vaara Varmista, että kone on kytketty irti sähköverkosta ennen huolto- ja sähkötöitä! Kaikki sähköliitännät on teetettävä valtuutetulla asentajalla paikallisten määräysten mukaisesti Systemair AB

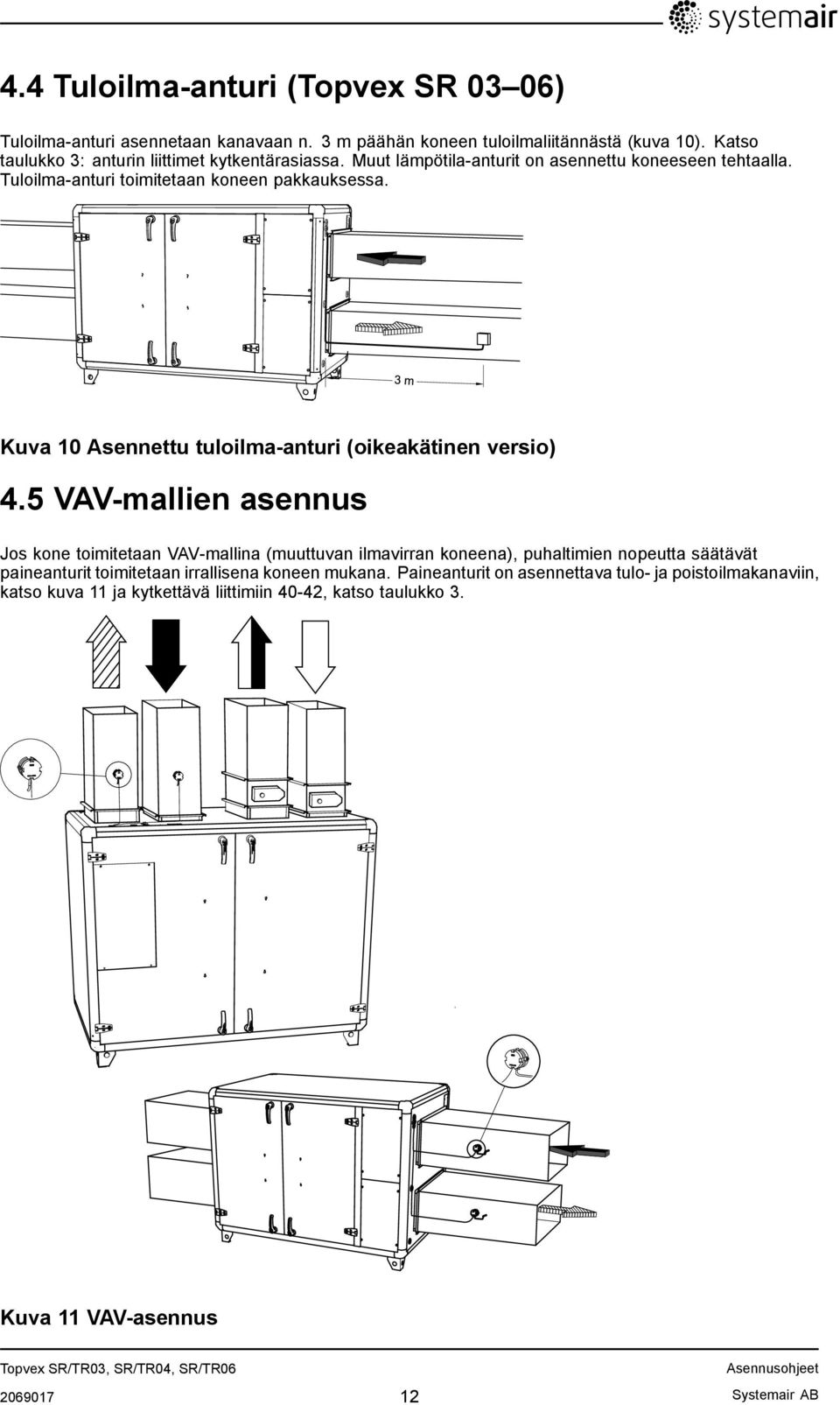

14 4.4 Tuloilma-anturi (Topvex SR 03 06) Tuloilma-anturi asennetaan kanavaan n. 3 m päähän koneen tuloilmaliitännästä (kuva 10). Katso taulukko 3: anturin liittimet kytkentärasiassa. Muut lämpötila-anturit on asennettu koneeseen tehtaalla. Tuloilma-anturi toimitetaan koneen pakkauksessa. Kuva 10 Asennettu tuloilma-anturi (oikeakätinen versio) 4.5 VAV-mallien asennus Jos kone toimitetaan VAV-mallina (muuttuvan ilmavirran koneena), puhaltimien nopeutta säätävät paineanturit toimitetaan irrallisena koneen mukana. Paineanturit on asennettava tulo- ja poistoilmakanaviin, katso kuva 11 ja kytkettävä liittimiin 40-42, katso taulukko 3. Kuva 11 VAV-asennus Systemair AB

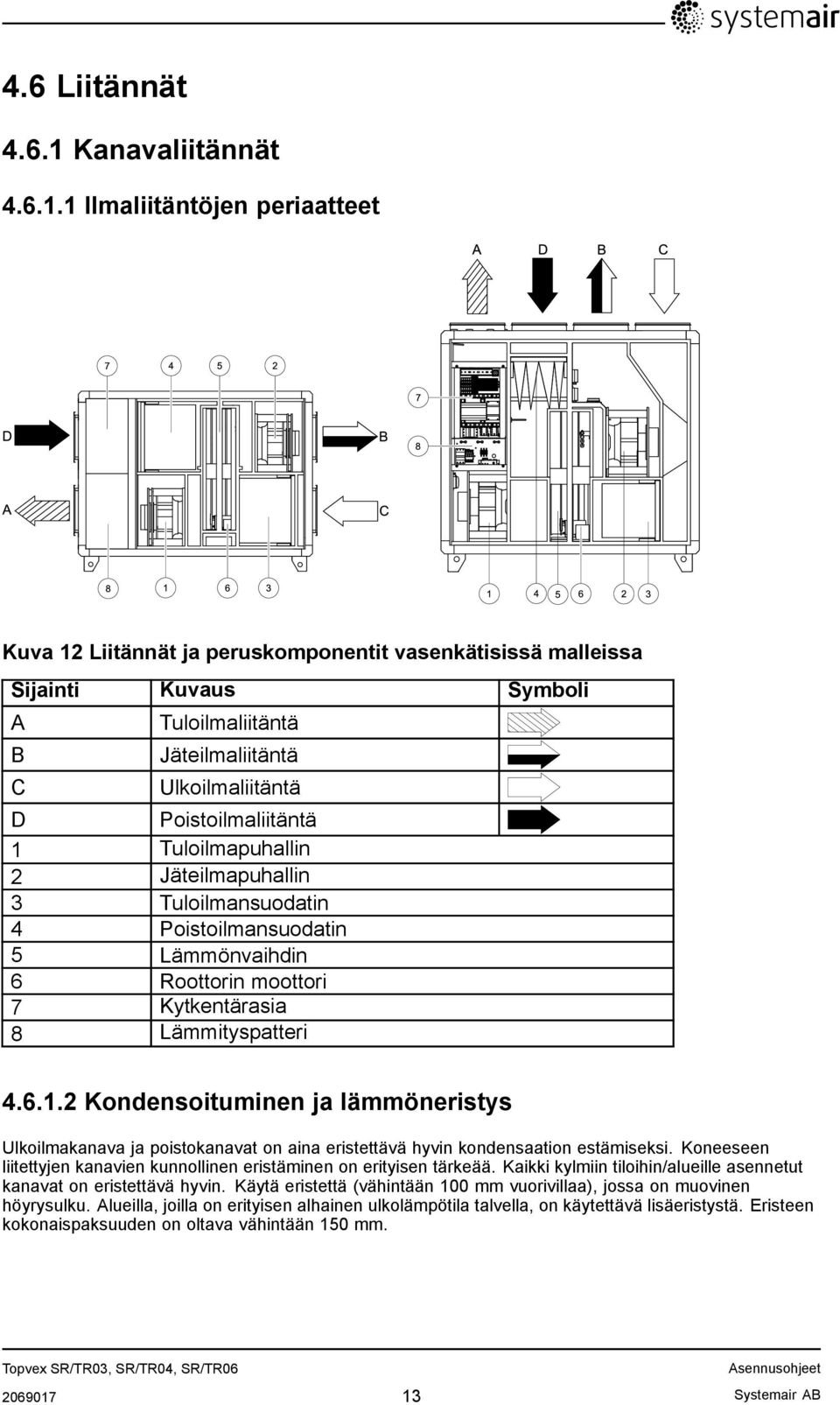

15 4.6 Liitännät Kanavaliitännät Ilmaliitäntöjen periaatteet Kuva 12 Liitännät ja peruskomponentit vasenkätisissä malleissa Sijainti Kuvaus Symboli A B C Tuloilmaliitäntä Jäteilmaliitäntä Ulkoilmaliitäntä D Poistoilmaliitäntä 1 Tuloilmapuhallin 2 Jäteilmapuhallin 3 Tuloilmansuodatin 4 Poistoilmansuodatin 5 Lämmönvaihdin 6 Roottorin moottori 7 Kytkentärasia 8 Lämmityspatteri Kondensoituminen ja lämmöneristys Ulkoilmakanava ja poistokanavat on aina eristettävä hyvin kondensaation estämiseksi. Koneeseen liitettyjen kanavien kunnollinen eristäminen on erityisen tärkeää. Kaikki kylmiin tiloihin/alueille asennetut kanavat on eristettävä hyvin. Käytä eristettä (vähintään 100 mm vuorivillaa), jossa on muovinen höyrysulku. Alueilla, joilla on erityisen alhainen ulkolämpötila talvella, on käytettävä lisäeristystä. Eristeen kokonaispaksuuden on oltava vähintään 150 mm Systemair AB

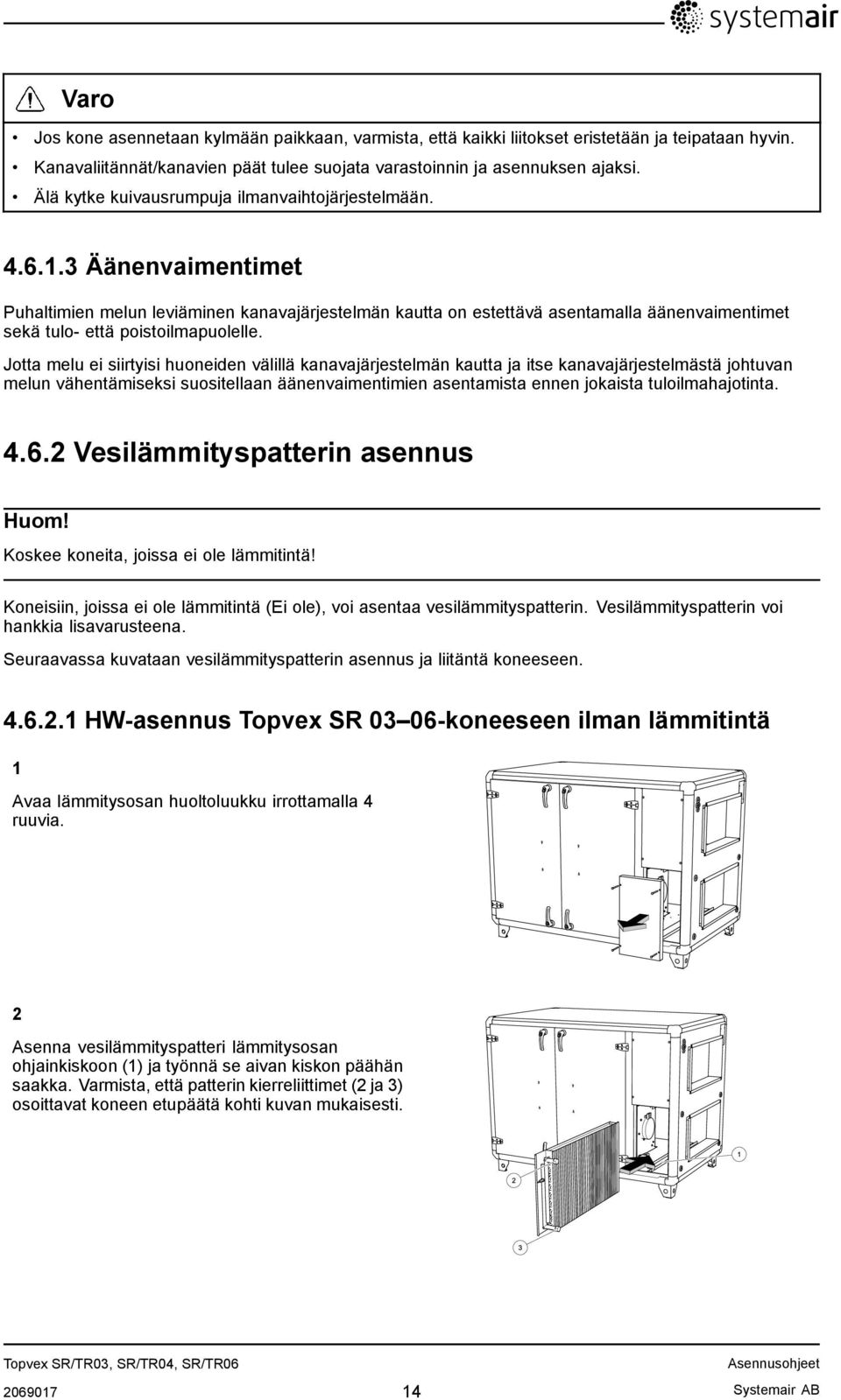

16 Varo Jos kone asennetaan kylmään paikkaan, varmista, että kaikki liitokset eristetään ja teipataan hyvin. Kanavaliitännät/kanavien päät tulee suojata varastoinnin ja asennuksen ajaksi. Älä kytke kuivausrumpuja ilmanvaihtojärjestelmään Äänenvaimentimet Puhaltimien melun leviäminen kanavajärjestelmän kautta on estettävä asentamalla äänenvaimentimet sekä tulo- että poistoilmapuolelle. Jotta melu ei siirtyisi huoneiden välillä kanavajärjestelmän kautta ja itse kanavajärjestelmästä johtuvan melun vähentämiseksi suositellaan äänenvaimentimien asentamista ennen jokaista tuloilmahajotinta Vesilämmityspatterin asennus Huom! Koskee koneita, joissa ei ole lämmitintä! Koneisiin, joissa ei ole lämmitintä (Ei ole), voi asentaa vesilämmityspatterin. Vesilämmityspatterin voi hankkia lisavarusteena. Seuraavassa kuvataan vesilämmityspatterin asennus ja liitäntä koneeseen HW-asennus Topvex SR koneeseen ilman lämmitintä 1 Avaa lämmitysosan huoltoluukku irrottamalla 4 ruuvia. 2 Asenna vesilämmityspatteri lämmitysosan ohjainkiskoon (1) ja työnnä se aivan kiskon päähän saakka. Varmista, että patterin kierreliittimet (2 ja 3) osoittavat koneen etupäätä kohti kuvan mukaisesti Systemair AB
17 3 Kytke vesiputket kierreliitäntöihin (1 ja 2). Putkissa on liitäntämutterit (15R 1/2 sisäkierre). Putkien ympärillä olevat peitelevyt on kiinnitetty koneeseen (vahvike). Kuvan nuolet ilmaisevat, miten kuuma vesi liitetään patteriin (1 ja 2). Huom! OIkeakätisessä koneessa (R) kuuma menovesi liitetään yläputkeen ja paluuvesi alaputkeen. Vasenkätisessä koneessa (L) liitännät ovat päinvastoin eli kuuma menovesi liitetään alaputkeen ja paluuvesi yläputkeen. Varo Varo vahingoittamasta vesipatteria, kun kytket vesiputkia liittimiin. Käytä sopivaa avainta liitännän kiristämiseen. Kytke jäätymissuojausanturi (3) kytkentärasian liittimiin 44 ja 40. Käytä valmiiksi asennettuja läpivientejä kaapeleiden vetämiseen osastosta toiseen. 4 Kytke kaikki tarpeelliset lisävarusteet, kuten vesiventtiilit ja venttiilien toimilaitteet. Katso tarkemmat tiedot mukana toimitetusta kytkentäkaaviosta. 5 Konfiguroi vesilämmitys ohjauspaneelin avulla. Konfigurointi, katso luku Systemair AB

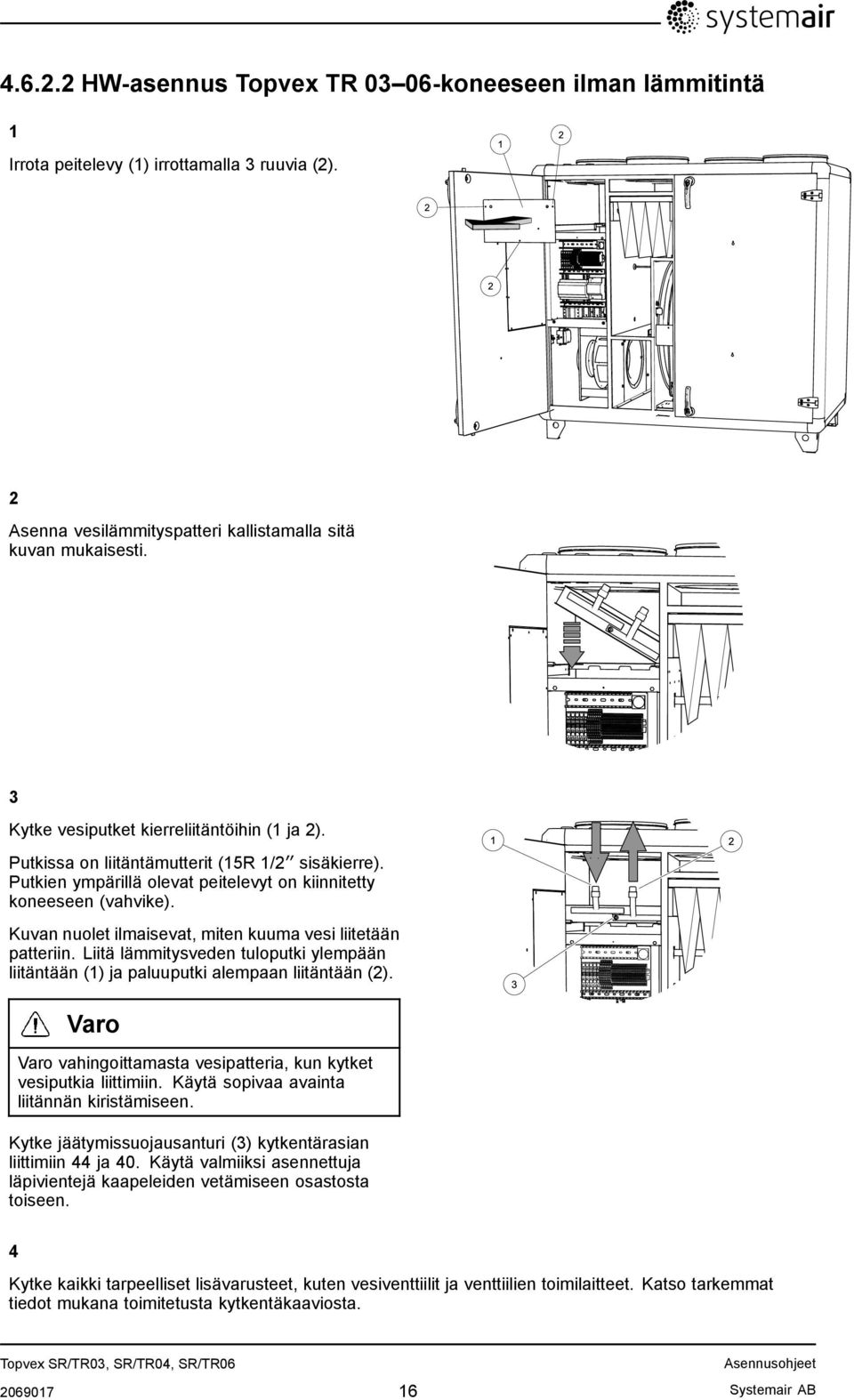

18 HW-asennus Topvex TR koneeseen ilman lämmitintä 1 Irrota peitelevy (1) irrottamalla 3 ruuvia (2). 2 Asenna vesilämmityspatteri kallistamalla sitä kuvan mukaisesti. 3 Kytke vesiputket kierreliitäntöihin (1 ja 2). Putkissa on liitäntämutterit (15R 1/2 sisäkierre). Putkien ympärillä olevat peitelevyt on kiinnitetty koneeseen (vahvike). Kuvan nuolet ilmaisevat, miten kuuma vesi liitetään patteriin. Liitä lämmitysveden tuloputki ylempään liitäntään (1) ja paluuputki alempaan liitäntään (2). Varo Varo vahingoittamasta vesipatteria, kun kytket vesiputkia liittimiin. Käytä sopivaa avainta liitännän kiristämiseen. Kytke jäätymissuojausanturi (3) kytkentärasian liittimiin 44 ja 40. Käytä valmiiksi asennettuja läpivientejä kaapeleiden vetämiseen osastosta toiseen. 4 Kytke kaikki tarpeelliset lisävarusteet, kuten vesiventtiilit ja venttiilien toimilaitteet. Katso tarkemmat tiedot mukana toimitetusta kytkentäkaaviosta Systemair AB

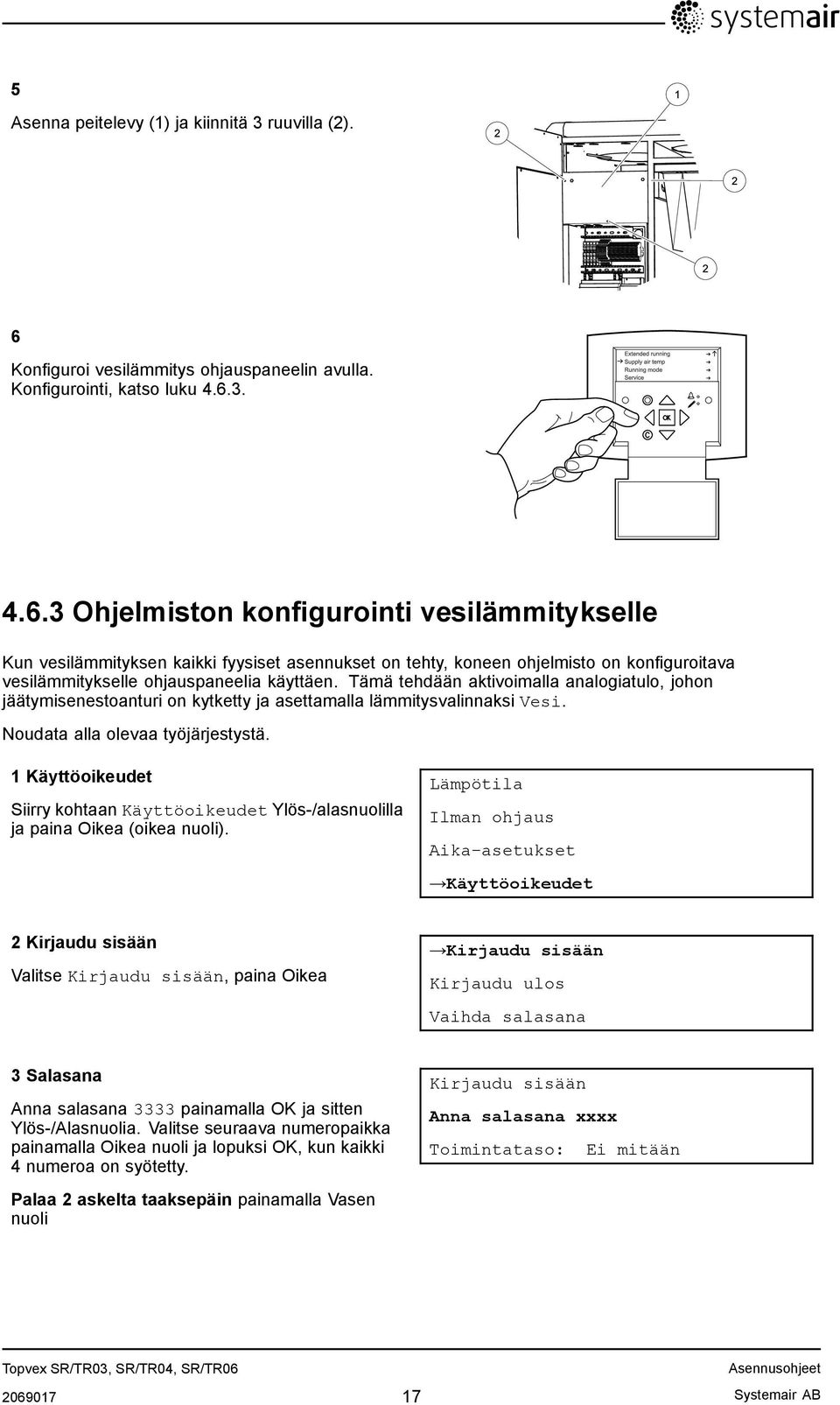

19 5 Asenna peitelevy (1) ja kiinnitä 3 ruuvilla (2). 6 Konfiguroi vesilämmitys ohjauspaneelin avulla. Konfigurointi, katso luku Ohjelmiston konfigurointi vesilämmitykselle Kun vesilämmityksen kaikki fyysiset asennukset on tehty, koneen ohjelmisto on konfiguroitava vesilämmitykselle ohjauspaneelia käyttäen. Tämä tehdään aktivoimalla analogiatulo, johon jäätymisenestoanturi on kytketty ja asettamalla lämmitysvalinnaksi Vesi. Noudata alla olevaa työjärjestystä. 1 Käyttöoikeudet Siirry kohtaan Käyttöoikeudet Ylös-/alasnuolilla ja paina Oikea (oikea nuoli). Lämpötila Ilman ohjaus Aika-asetukset Käyttöoikeudet 2 Kirjaudu sisään Valitse Kirjaudu sisään, paina Oikea Kirjaudu sisään Kirjaudu ulos Vaihda salasana 3 Salasana Anna salasana 3333 painamalla OK ja sitten Ylös-/Alasnuolia. Valitse seuraava numeropaikka painamalla Oikea nuoli ja lopuksi OK, kun kaikki 4 numeroa on syötetty. Palaa 2 askelta taaksepäin painamalla Vasen nuoli Kirjaudu sisään Anna salasana xxxx Toimintataso: Ei mitään Systemair AB

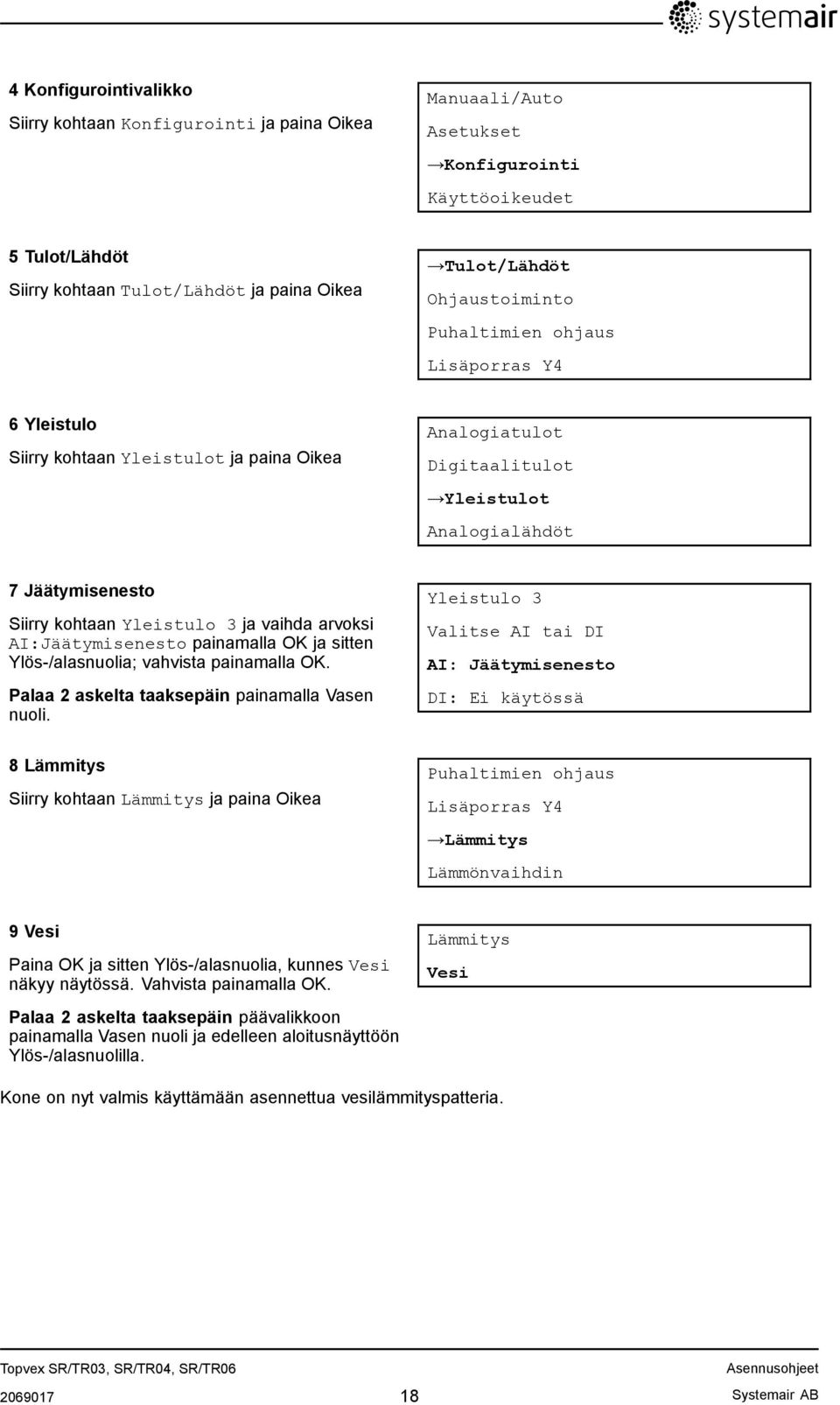

20 4 Konfigurointivalikko Siirry kohtaan Konfigurointi ja paina Oikea Manuaali/Auto Asetukset Konfigurointi Käyttöoikeudet 5 Tulot/Lähdöt Siirry kohtaan Tulot/Lähdöt ja paina Oikea Tulot/Lähdöt Ohjaustoiminto Puhaltimien ohjaus Lisäporras Y4 6 Yleistulo Siirry kohtaan Yleistulot ja paina Oikea Analogiatulot Digitaalitulot Yleistulot Analogialähdöt 7 Jäätymisenesto Siirry kohtaan Yleistulo 3 ja vaihda arvoksi AI:Jäätymisenesto painamalla OK ja sitten Ylös-/alasnuolia; vahvista painamalla OK. Palaa 2 askelta taaksepäin painamalla Vasen nuoli. Yleistulo 3 Valitse AI tai DI AI: Jäätymisenesto DI: Ei käytössä 8 Lämmitys Siirry kohtaan Lämmitys ja paina Oikea Puhaltimien ohjaus Lisäporras Y4 Lämmitys Lämmönvaihdin 9 Vesi Paina OK ja sitten Ylös-/alasnuolia, kunnes Vesi näkyy näytössä. Vahvista painamalla OK. Palaa 2 askelta taaksepäin päävalikkoon painamalla Vasen nuoli ja edelleen aloitusnäyttöön Ylös-/alasnuolilla. Lämmitys Vesi Kone on nyt valmis käyttämään asennettua vesilämmityspatteria Systemair AB
21 4.6.4 Sähköliitännät Kaikki sähkökytkennät tehdään koneen etupuolella olevaan kytkentärasiaan (kuva 13). Luukku avataan irrottamalla 4 ruuvia, katso kuva 13. Konetta ei saa ottaa käyttöön, ennen kuin kaikki sähköturvallisuusohjeet on luettu. Katso sisäinen ja ulkoinen johdotus mukana toimitetusta kytkentäkaaviosta. Kaikki ulkoisten lisävarusteiden johdotukset liitetään kytkentäkotelon sisällä oleviin liittimiin (taulukko 3). Kuva 13 Sähkökytkentäkotelon avaaminen Vaara Varmista, että kone on kytketty irti sähköverkosta ennen huolto- ja sähkötöitä! Kaikki sähköliitännät on teetettävä valtuutetulla asentajalla paikallisten määräysten mukaisesti Systemair AB
22 Sähkökytkentäkotelo, komponentit Topvex SR/TR mallit on varustettu sisäisellä säätimellä ja johdotuksella (kuva 14). Kuvassa on Topvex TR mallien kytkentärasia. Topvex SR koneen kytkentärasian rakenne ja komponentit ovat samanlaiset. Erona on se, että sähkövastus on sijoitettu erilliseen osastoon. Kuva 14 Sähkökomponentit Sijainti 1 Säädin E-28 Kuvaus 2 Muuntaja 230 V/24 V AC 3 Liittimet sisäisille ja ulkoisille komponenteille 4 Liittimet sisäiselle johdotukselle 5 Liittimet koneen verkkoliitäntään 6 7 Kontaktori (K1) päälle/pois, roottorin moottori Kontaktori (K2) päälle/pois, vesipumpun ohjaus (vain LV-koneet, ei EL-koneissa) 8 Automaattivaroke 9 Sähkövastuksen kehys 10 Lämmittimen automaattivaroke 11 Kontaktori (K3), sähkölämmityspatterin päälle/pois-ohjaus 12 Termostaatti (EL-mallit) 13 Lämpövarokkeen palautuspainike (EL-mallit) Systemair AB
23 TopvexSR/TR03, SR/TR04, SR/TR06 Ulkoiset liitännät Taulukko 3: Liitännät ulkoisiin toimintoihin Liitinrima PE Kuvaus Maadoitus N N Maadoitettu nollajohto (syöttöjännite) Huomautukset L1 L1 Vaihe (syöttöjännite) Käytetään vaiheena 230 V 1~, jos koneessa on tämä verkkojännite 400 V 3~/230 V 3~ L2 L2 Vaihe (syöttöjännite) 400 V 3~/230 V 3~ L3 L3 Vaihe (syöttöjännite) 400 V 3~/230 V 3~ 1 G0 Vertailu (Vesiventtiilin toimilaite, verkkovirta) 24 V AC 2 G Verkkovirta (Vesiventtiilin toimilaite) 24 V AC 10 DO ref DO-vertailuarvo G (24 V AC) 12 1 DO 2 Ulkoilma-/jäteilmapelti 24 V AC 11 L1 Kuumavesijärjestelmän kiertopumppu 230 V AC 14 1 DO 4 Jäähdytyspumppu 24 V AC 15 1 DO 5 DX-jäähdytys, vaihe 1 24 V AC 16 1 DO 6 DX-jäähdytys, vaihe 2 24 V AC 17 1 DO 7 DO-signaalien hälytyslähtö 24 V AC 30 AI Ref Tuloilma-anturin vertailuarvo Nolla 31 AI 1 Tuloilma-anturi 40 Agnd UI-vertailuarvo Nolla 41 2 UAI 1/(UDI 1) Paineanturi, poistoilma 42 2 UAI 2/(UDI 2) Paineanturi, tuloilma 44 UAI 3/(UDI 3) Jäätymisenestoanturi, vesilämmityspatteri 4 3 DI ref Pidennetty käynti/palohälytys, vertailuarvo Maks. 2,0 A jatkuva kuorma Käytä liitintä 40 vertailuarvona + 24 V DC 50 B Exo-line B Modbus, Exo-line-liitäntä 51 A Exo-line A Modbus, Exo-line-liitäntä 52 N Exo-line N Modbus, Exo-line-liitäntä 53 E Exo-line E Exo-line-liitäntä 57 + LON + LON-liitäntä 58 - LON - LON-liitäntä 59 Egnd LON Egnd LON-liitäntä 71 DI 1 Ulkoinen hälytin Sulkeutuva kosketin Käytä liitintä 4 vertailuarvona Systemair AB
24 Liitännät ulkoisiin toimintoihin Jatk Liitinrima Kuvaus Huomautukset 74 3 DI 4 Pidennetty käynti Sulkeutuva kosketin Käytä liitintä 4 vertailuarvona 75 3 DI 5 Palohälytys Sulkeutuva kosketin Käytä liitintä 4 vertailuarvona 76 DI 6 Ulkoinen pysäytys Sulkeutuva kosketin 90 Agnd AO-vertailuarvo Nolla 93 AO 3 Venttiilitoimilaitteen ohjaussignaali, vesilämmitys 94 AO 4 Venttiilitoimilaitteen ohjaussignaali, jäähdytys Käytä liitintä 4 vertailuarvona 0 10 V DC 0 10 V DC 1. Suurin virtakuormitus, kaikki DO:t yhdessä: 8 A 2. Liitäntä ulkoiseen paineanturiin, jos kyseessä on paineohjattu kone (VAV) 3. Nämä tulot saa kytkeä vain potentiaalivapaisiin koskettimiin Systemair AB
25 Kiinteistöautomaatioliitäntä Exo-line-, Modbus- ja LON-liitännät kytketään seuraaviin liittimiin: RS485(Modbus): RS485(Exo-line): LON: RS-485-liitin ja Exo-line TCP/IP:n kautta (WEB) kuuluvat vakiotoimitukseen (kuva 15). Huom! RS-485-porttia ja TCP/IP-porttia ei voi käyttää samaan aikaan! Eli mahdolliset yhteydet ovat Modbus tai Exo-line RS-485:n kautta tai Exo-line (WEB) TCP/IP:n kautta. Kuva 15 Säätimen kiinteistöautomaatioliitäntä Systemair AB
26 4.7 Ohjauspaneelin asentaminen Mitat Kuva 16 Ohjauspaneelin mitat Sijainti Mitat (mm) A B 94.0 C 26.0 D c/c 60.0 E Yleistä Ohjauspaneeli toimitetaan sähkökytkentäkotelossa olevaan Corrigo-ohjausyksikköön kytkettynä. Kaapelin pituus on 10 m. Jos ohjauspaneeli pitää irrottaa signaalikaapelista, johtimet voi irrottaa ohjauspaneelin takana olevasta liitinrimasta (kuva 17). Pakkauksessa on mukana sarja itsekiinnittyviä magneettiliuskoja, jotka helpottavat kiinnitystä metallipintaan Asennus 1 Etsi ohjauspaneelille sopiva asennuspaikka. Ohjauspaneelin maksimietäisyys koneesta on vakiona 10 metriä. 2 Poraa tarvittaessa seinään kaksi reikää ohjauspaneelin ripustamista varten (keskeltä keskelle: 60 mm) (1 kuva 17) Systemair AB
27 Kuva 17 Ohjauspaneelin johdinliitännät Sijainti Kuvaus 1 Kiinnitysreiät 2 Liitinrima 3 Keltainen johdin 4 Oranssi johdin 5 Punainen johdin 6 Ruskea johdin 7 Musta johdin Systemair AB
28 4.8 Lisävarusteet Katso ulkoisia lisälaitteita, kuten venttiilitoimilaitteita, moottoroituja peltejä, E-tool-ohjelmaa, kattoyksiköitä, seinäsäleiköitä jne. koskevat tiedot teknisestä luettelosta ja laitteiden omista ohjeista. Katso ulkoisten lisälaitteiden kytkentäohjeet mukana toimitetusta kytkentäkaaviosta Systemair AB
29 Systemair AB
30 lastpage Systemair Oy Nietostie Vantaa Puh Fax Systemair AB pidättää oikeuden tehdä muutoksia ja parannuksia tähän käsikirjaan milloin tahansa siitä etukäteen ilmoittamatta. Systemair AB Industrivägen 3 SE Skinnskatteberg, Sweden Phone Fax
