1 Asennusohje AXC 40 IHB FI AXC 40 IHB FI 1

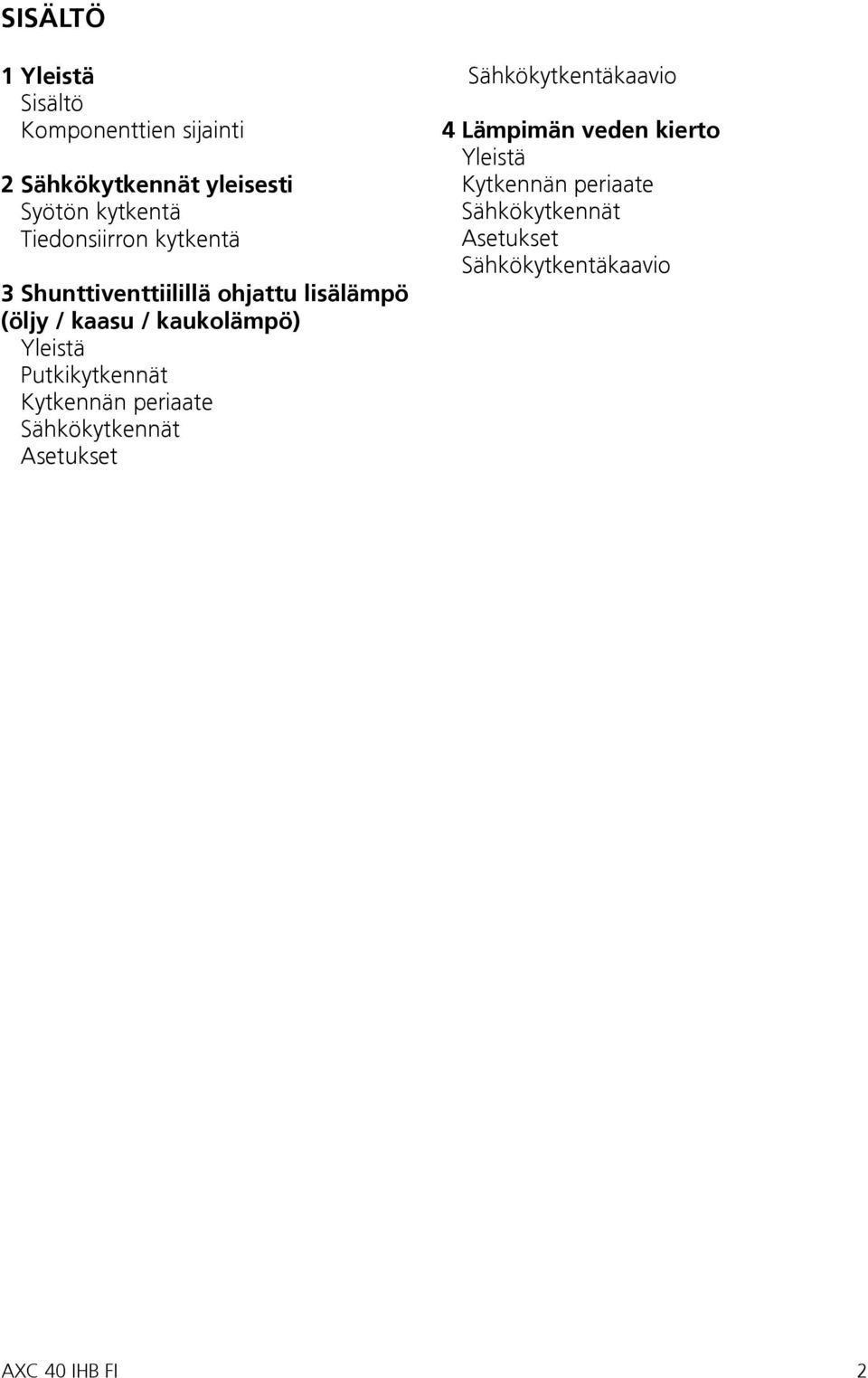

2 SISÄLTÖ 1 Yleistä Sisältö Komponenttien sijainti 2 Sähkökytkennät yleisesti Syötön kytkentä Tiedonsiirron kytkentä 3 Shunttiventtiilillä ohjattu lisälämpö (öljy / kaasu / kaukolämpö) Yleistä Putkikytkennät Kytkennän periaate Sähkökytkennät Asetukset Sähkökytkentäkaavio 4 Lämpimän veden kierto Yleistä Kytkennän periaate Sähkökytkennät Asetukset Sähkökytkentäkaavio AXC 40 IHB FI 2

3 1 Yleistä Tätä lisävarustetta käytetään seuraavien toimintojen ohjaamiseen: shunttiventtiilillä ohjattu lisälämpö lämpimän veden kierto Sisältö 4 x kiinnike 2 x lämmönsiirtotahna 1 x eritysteippi 1 x lisäkortin asennussarja 2 x alumiiniteippi 2 x lämpötila-anturi Komponenttien sijainti FA1 X1 AA5 AA5-X2 AA5-X4 AA5-X9 AA5-S2 AA5-F1 Automaattivaroke Liitinrima, virran syöttö Lisävarustekortti Liitinrima, anturit ja ulkoinen esto Liitinrima, tiedonsiirto Liitinrima, kiertopumppu, shunttiventtiili ja apurele dip-kytkin Sulake AXC 40 IHB FI 3

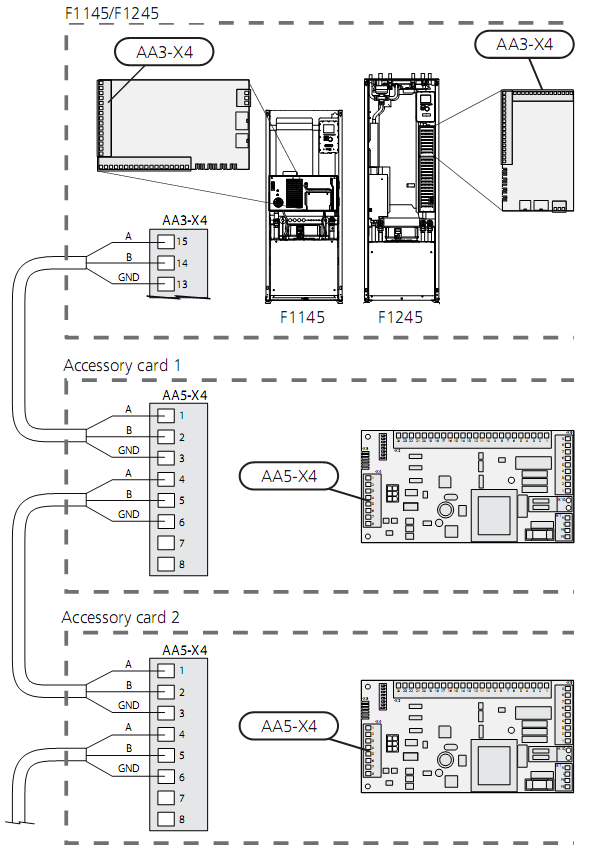

4 2 Sähkökytkennät yleisesti HUOM! Sähköasennuksen ja mahdolliset huollot saa tehdä vain valtuutetun sähköasentajan valvonnassa. Sähköasennukset ja johtimien veto on tehtävä voimassa olevien määräysten mukaisesti. Sähkökytkentäkaaviot ovat jokaisen järjestelmävaihtoehdon lopussa. Tiedonsiirron kytkentä Ensimmäinen lisävarustekortti kytketään suoraan lämpöpumpun liittimeen AA3-X4. Jos järjestelmässä on useita lisävarusteita kytketään muut lisävarustekortit edelliseen korttiin kuvan mukaisesti. Käytä LiYY, EKKX tai vastaavaa johtoa kaapeloinnissa. Syötön kytkentä Kytke virran syöttö liittimeen X1 kuvan mukaisesti. AXC 40 IHB FI 4

5 3 Shunttiventtiilillä ohjattu lisälämpö (öljy / kaasu / kaukolämpö) Yleistä Tämä kytkentä mahdollistaa ulkoisen lämmityslaitteen, esim. öljykattilan, käyttämisen lisälämmönlähteenä. Lämpöpumppu ohjaa shunttiventtiiliä ja kiertopumppua AXC 40 kautta. Jos lämpöpumpun lämmitysteho ei riitä pitämään menoveden lämpötilaa halutussa arvossa lisälämmitys käynnistyy ja shunttiventtiili (QN11) avautuu. Putkikytkennät Lämpötila-anturit Lämmityksen menoveden anturi (BT2) asennetaan putkeen kiertopumpun (GP20) ja sekoitusventtiilin (QN11) väliin. Lämmityksen paluuveden anturi (BT3) asennetaan alashunttauspiirin paluujohtoon. Lämpötila-anturit tulee asentaa mahdollisimman tiiviisti putkea vasten. Antureiden ja putken välissä voidaan käyttää lämpöä johtavaa tahnaa ja alumiiniteippiä. Lämpötila-antureiden päälle tulee asentaa eriste mahdollisimman tarkan mittaustuloksen saavuttamiseksi. HUOM! Häiriöiden välttämiseksi ulkoisten liitäntöjen tiedonsiirto- ja/tai anturikaapeleita ei saa asentaa alle 20 cm etäisyydelle vah- AXC 40 IHB FI 5

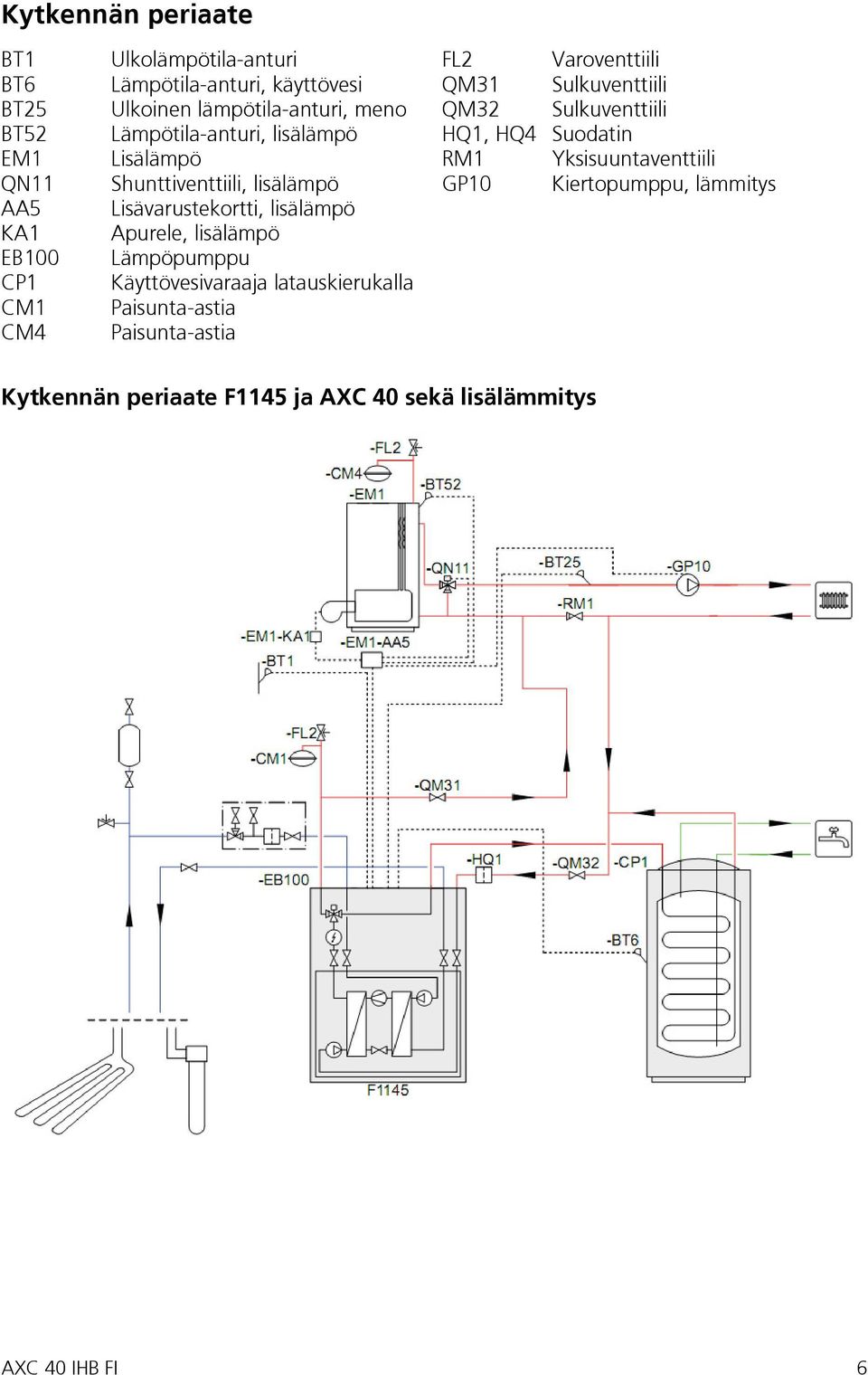

6 Kytkennän periaate BT1 BT6 BT25 BT52 EM1 QN11 AA5 KA1 EB100 CP1 CM1 CM4 Ulkolämpötila-anturi Lämpötila-anturi, käyttövesi Ulkoinen lämpötila-anturi, meno Lämpötila-anturi, lisälämpö Lisälämpö Shunttiventtiili, lisälämpö Lisävarustekortti, lisälämpö Apurele, lisälämpö Lämpöpumppu Käyttövesivaraaja latauskierukalla Paisunta-astia Paisunta-astia FL2 Varoventtiili QM31 Sulkuventtiili QM32 Sulkuventtiili HQ1, HQ4 Suodatin RM1 Yksisuuntaventtiili GP10 Kiertopumppu, lämmitys Kytkennän periaate F1145 ja AXC 40 sekä lisälämmitys AXC 40 IHB FI 6

7 Kytkennän periaate F1245 ja AXC 40 sekä lisälämmitys AXC 40 IHB FI 7

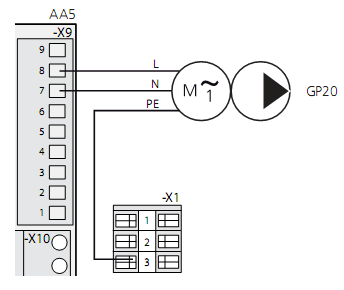

8 Sähkökytkennät HUOM! Sähköasennuksen ja mahdolliset huollot saa tehdä vain valtuutetun sähköasentajan valvonnassa. Sähköasennukset ja johtimien veto on tehtävä voimassa olevien määräysten mukaisesti. Ulkoinen menovesianturi (BT25) Kytke ulkoinen menovesianturi AA3-X6:5-6 lämpöpumpun mittauskorttiin. F1145/F1245 ei saa olla virta kytkettynä AXC 40 asennuksen aikana. Antureiden ja ulkoisen eston kytkentä Käytä kytkennässä LiYY, EKKX tai vastaavaa kaapelia. Kattila-anturi (BT52) Kytke kattila-anturi AA5-X2:23-24 Ulkoinen esto (valinnainen) Kontakti (NO) voidaan kytkeä AA5-X2:21-22 lisälämmön estämiseksi. Kun piiri on suljettu lisälämpö on estetty. MUISTA! Relekortin kytkentöjen maksimikuormitus on 2 A (230 V) Ulkoinen esto Kiertopumpun kytkentä (GP10) Kytke kiertopumppu (GP10) AA5-X9:8 (230 V), AA5-X9:7 (N) ja X1:3 (PE) GP10 AXC 40 IHB FI 8

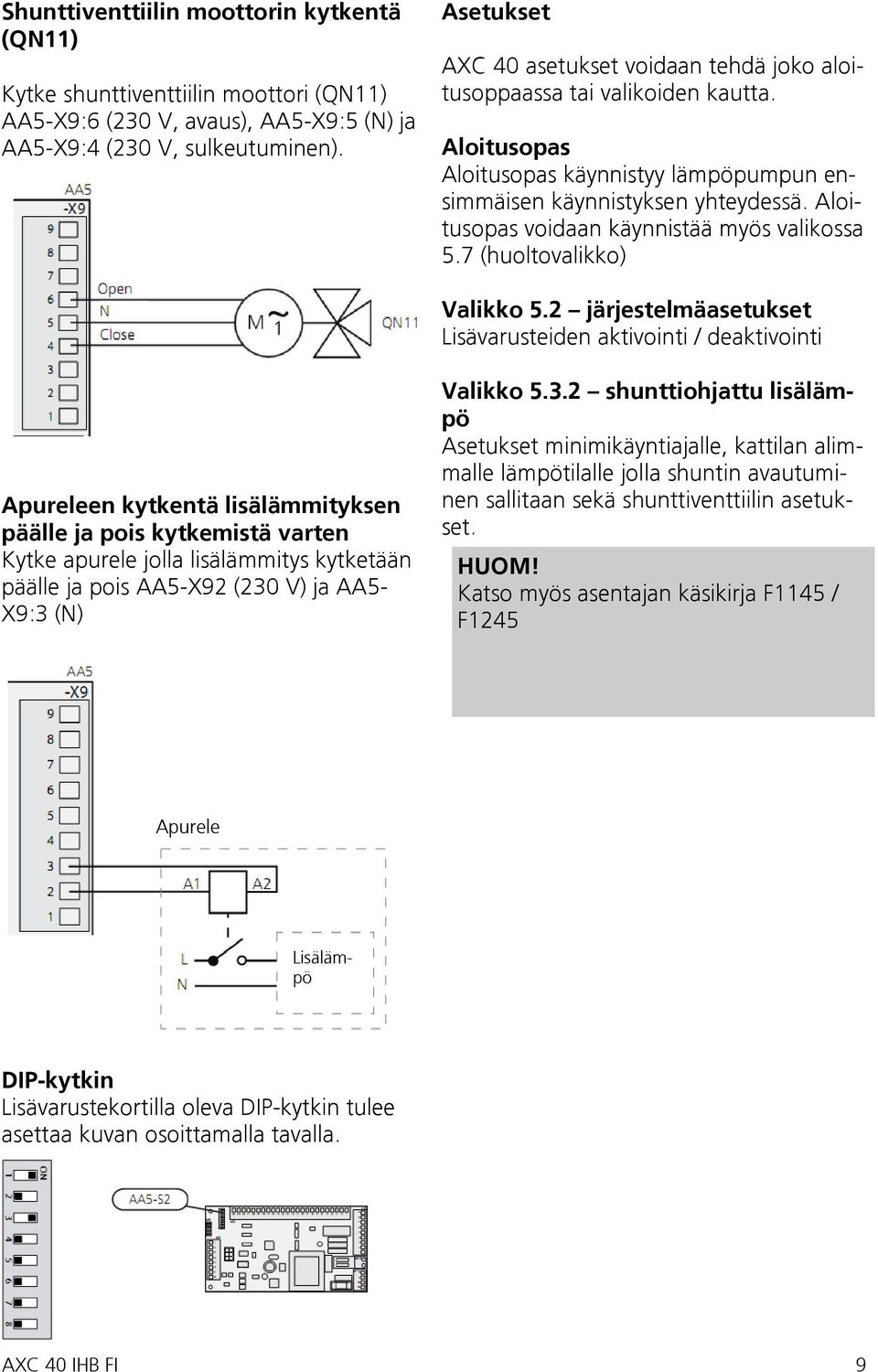

9 Shunttiventtiilin moottorin kytkentä (QN11) Kytke shunttiventtiilin moottori (QN11) AA5-X9:6 (230 V, avaus), AA5-X9:5 (N) ja AA5-X9:4 (230 V, sulkeutuminen). Asetukset AXC 40 asetukset voidaan tehdä joko aloitusoppaassa tai valikoiden kautta. Aloitusopas Aloitusopas käynnistyy lämpöpumpun ensimmäisen käynnistyksen yhteydessä. Aloitusopas voidaan käynnistää myös valikossa 5.7 (huoltovalikko) Valikko 5.2 järjestelmäasetukset Lisävarusteiden aktivointi / deaktivointi Apureleen kytkentä lisälämmityksen päälle ja pois kytkemistä varten Kytke apurele jolla lisälämmitys kytketään päälle ja pois AA5-X92 (230 V) ja AA5- X9:3 (N) HUOM! Katso myös asentajan käsikirja F1145 / F1245 Apurele Valikko shunttiohjattu lisälämpö Asetukset minimikäyntiajalle, kattilan alimmalle lämpötilalle jolla shuntin avautuminen sallitaan sekä shunttiventtiilin asetukset. Lisälämpö DIP-kytkin Lisävarustekortilla oleva DIP-kytkin tulee asettaa kuvan osoittamalla tavalla. AXC 40 IHB FI 9

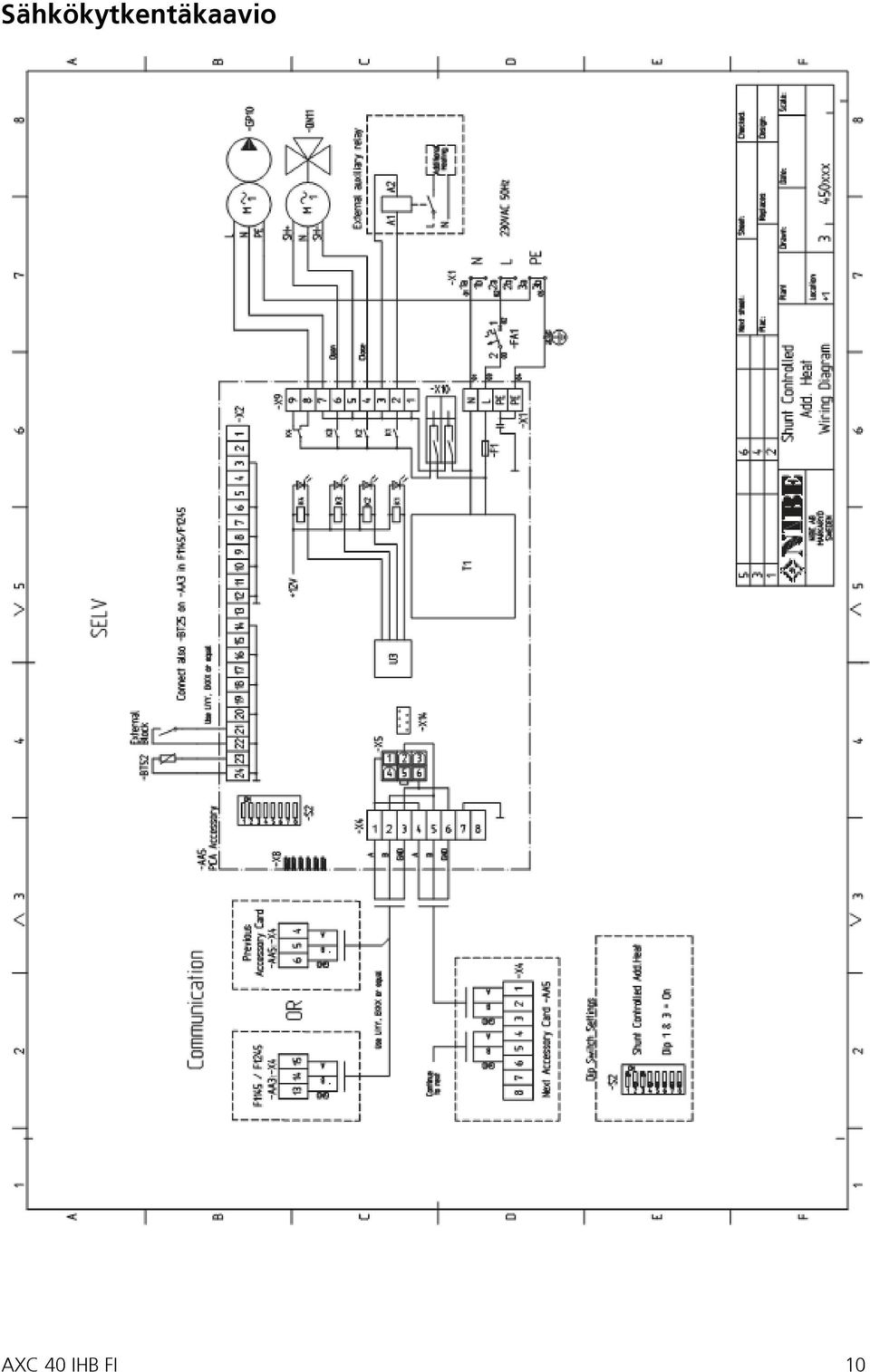

10 Sähkökytkentäkaavio AXC 40 IHB FI 10

11 4 Käyttöveden kierto Yleistä Lisävarusteella AXC 40 voidaan ohjata yhden kiertovesipumpun käyntiä. Kytkennän periaate BT1 Ulkolämpötila-anturi BT6 Lämpötila-anturi, käyttövesi CM1 Paisunta-astia GP11 lämpimän veden kiertopumppu AA5 Lisävarustekortti, lisälämpö QN2 4-tieventtiili, käyttöveden kierto QN3, QN4 Säätventtiili EB100 Lämpöpumppu CP1 Käyttövesivaraaja latauskierukalla EB2 Käyttöveden lämmitin FL2 Varoventtiili QM31 Sulkuventtiili QM32 Sulkuventtiili HQ1 Suodatin RM1, RM4 Yksisuuntaventtiili Kytkennän periaate F1145 ja AXC 40 sekä lämpimän käyttöveden kierto AXC 40 IHB FI 11

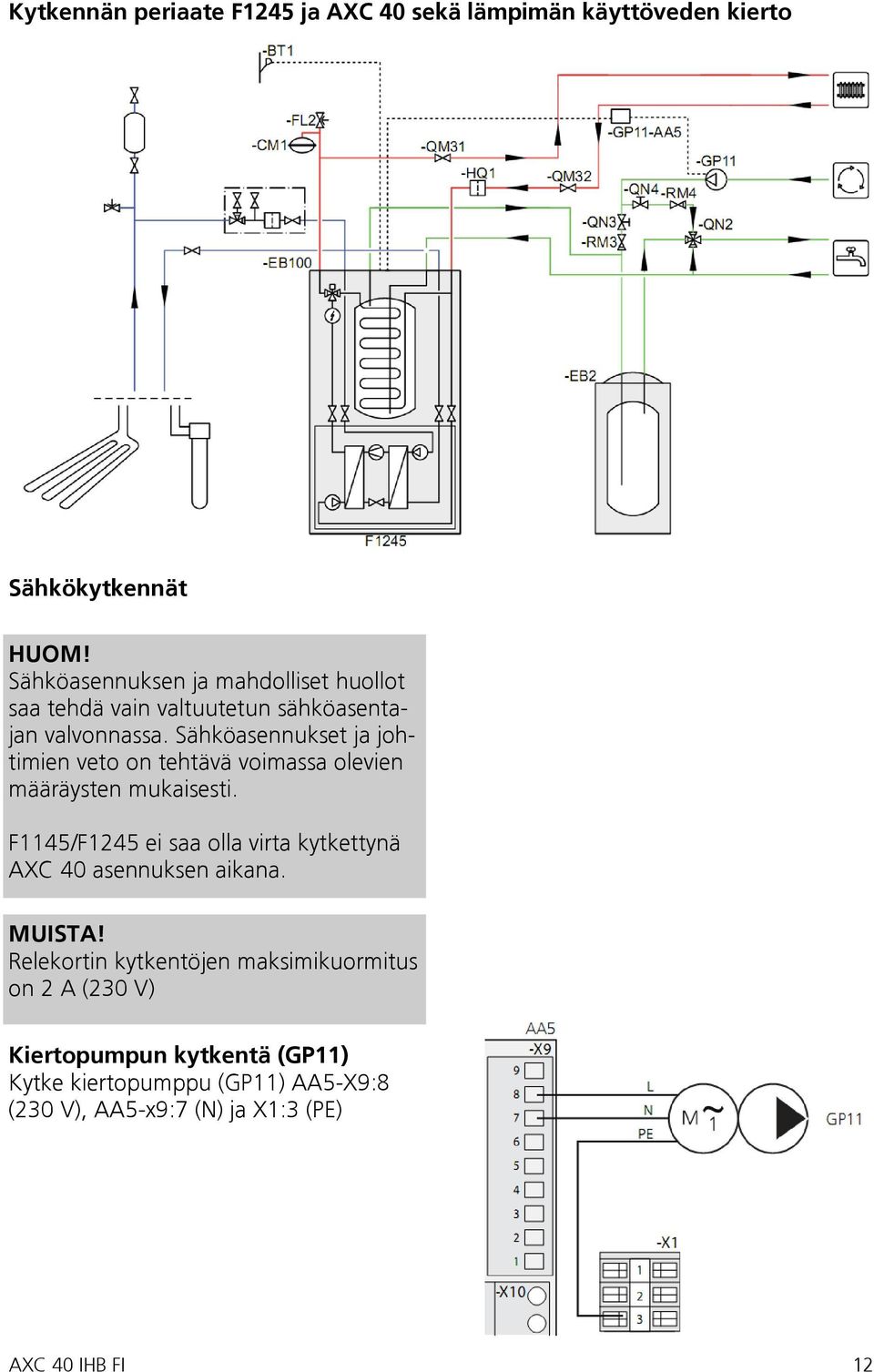

12 Kytkennän periaate F1245 ja AXC 40 sekä lämpimän käyttöveden kierto Sähkökytkennät HUOM! Sähköasennuksen ja mahdolliset huollot saa tehdä vain valtuutetun sähköasentajan valvonnassa. Sähköasennukset ja johtimien veto on tehtävä voimassa olevien määräysten mukaisesti. F1145/F1245 ei saa olla virta kytkettynä AXC 40 asennuksen aikana. MUISTA! Relekortin kytkentöjen maksimikuormitus on 2 A (230 V) Kiertopumpun kytkentä (GP11) Kytke kiertopumppu (GP11) AA5-X9:8 (230 V), AA5-x9:7 (N) ja X1:3 (PE) AXC 40 IHB FI 12

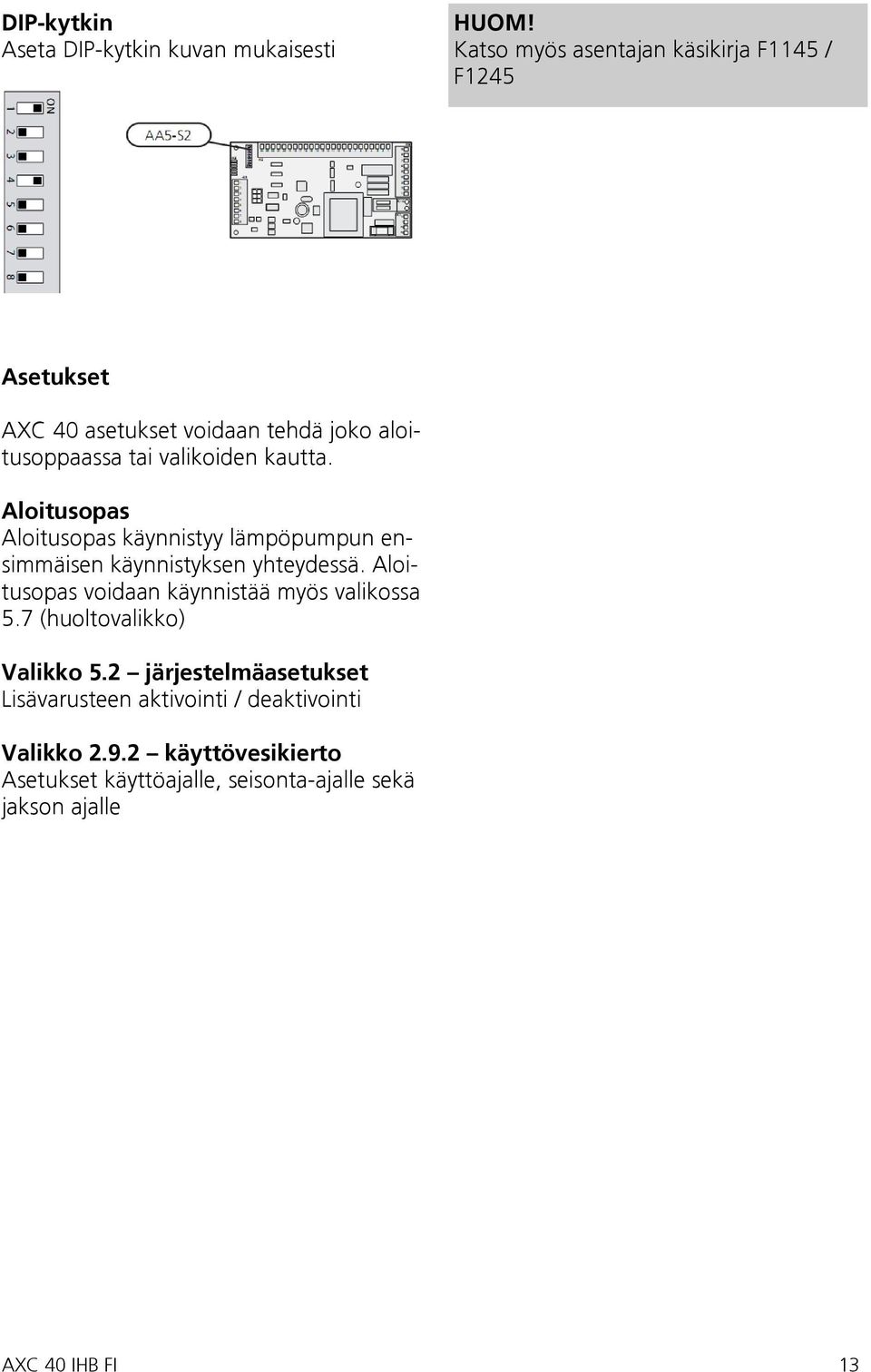

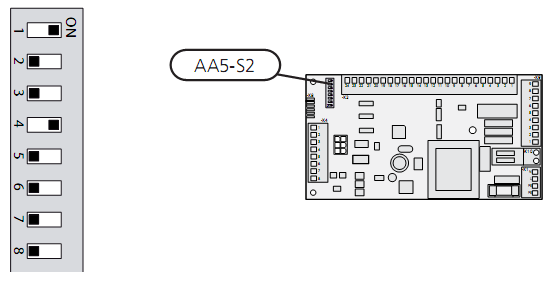

13 DIP-kytkin Aseta DIP-kytkin kuvan mukaisesti HUOM! Katso myös asentajan käsikirja F1145 / F1245 Asetukset AXC 40 asetukset voidaan tehdä joko aloitusoppaassa tai valikoiden kautta. Aloitusopas Aloitusopas käynnistyy lämpöpumpun ensimmäisen käynnistyksen yhteydessä. Aloitusopas voidaan käynnistää myös valikossa 5.7 (huoltovalikko) Valikko 5.2 järjestelmäasetukset Lisävarusteen aktivointi / deaktivointi Valikko käyttövesikierto Asetukset käyttöajalle, seisonta-ajalle sekä jakson ajalle AXC 40 IHB FI 13

14 Sähkökytkentäkaavio AXC 40 IHB FI 14
