Topvex FR03, FR06, FR08, FR11. Compact-ilmankäsittelykoneet
|
|
- Hannu Alanen
- 8 vuotta sitten
- Katselukertoja:
Transkriptio

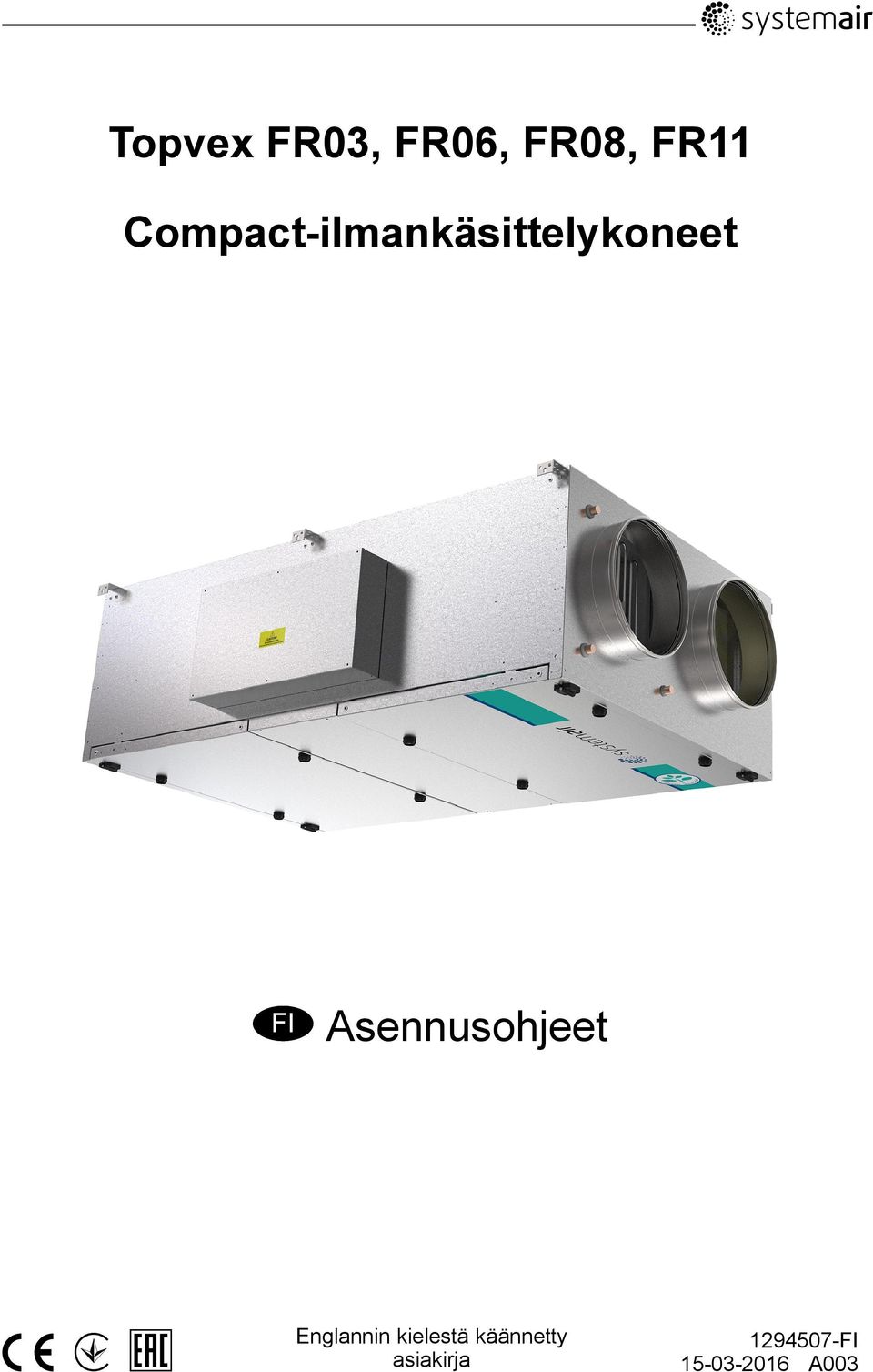

1 Compact-ilmankäsittelykoneet Englannin kielestä käännetty asiakirja FI A003
2 Sisällysluettelo 1 Vaatimustenmukaisuusvakuutus Varoitukset Tuotetiedot Yleistä Tekniset tiedot Mitat Painot Tarvittava tila Sähkötiedot Kuljetus ja säilytys Asennus Pakkauksesta purkaminen Mihin / miten laite asennetaan Koneen asennus Tuloilma-anturi Liukuovisarjan asennus Liitännät Ilmaliitäntöjen periaatteet Kondensoituminen ja lämmöneristys Äänenvaimentimet Sähköliitännät Ohjauspaneelin asentaminen Mitat Yleistä Asennus Lisävarusteet...23

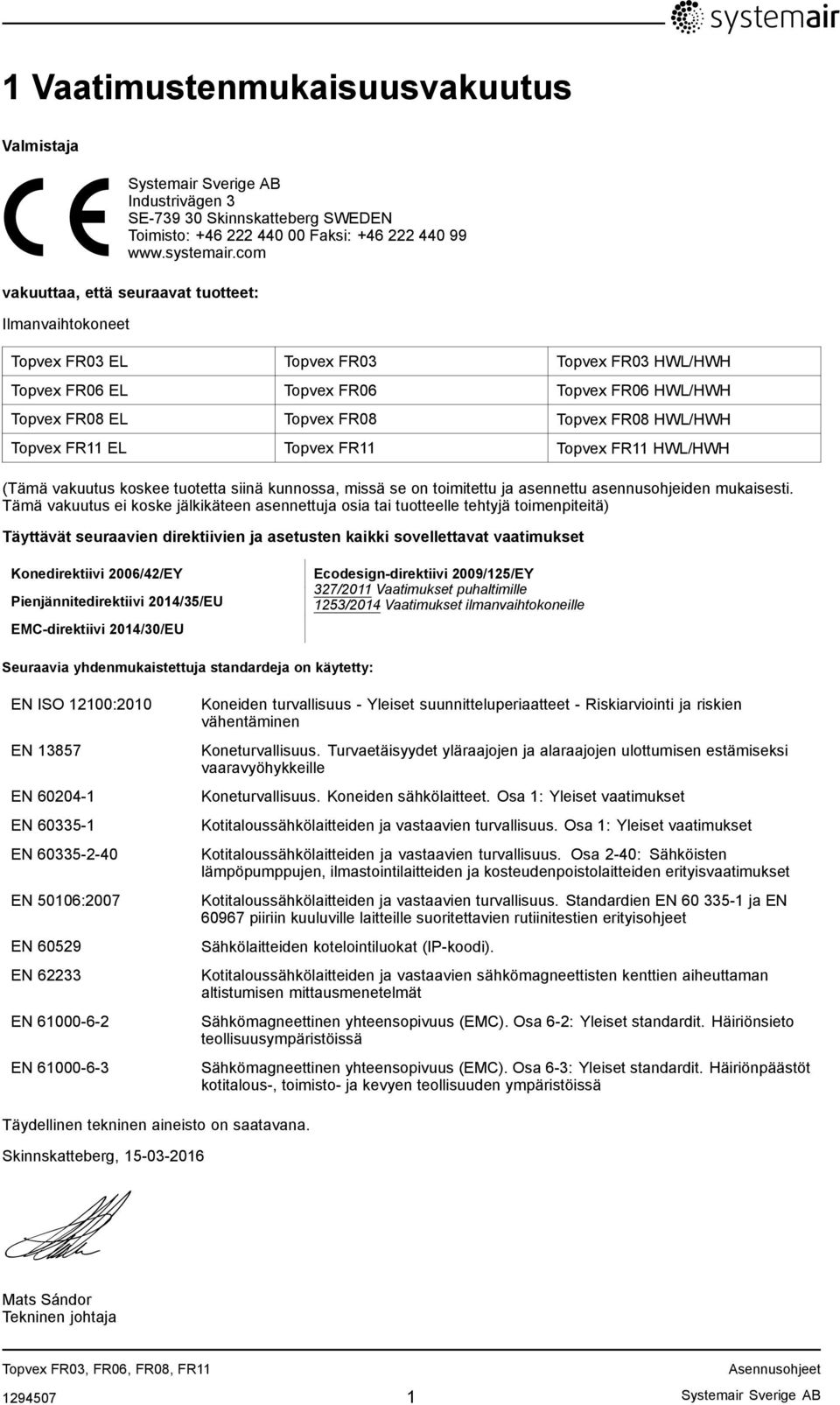

3 1 Vaatimustenmukaisuusvakuutus Valmistaja Systemair Sverige AB Industrivägen 3 SE Skinnskatteberg SWEDEN Toimisto: Faksi: vakuuttaa, että seuraavat tuotteet: Ilmanvaihtokoneet Topvex FR03 EL Topvex FR03 Topvex FR03 HWL/HWH Topvex FR06 EL Topvex FR06 Topvex FR06 HWL/HWH Topvex FR08 EL Topvex FR08 Topvex FR08 HWL/HWH Topvex FR11 EL Topvex FR11 Topvex FR11 HWL/HWH (Tämä vakuutus koskee tuotetta siinä kunnossa, missä se on toimitettu ja asennettu asennusohjeiden mukaisesti. Tämä vakuutus ei koske jälkikäteen asennettuja osia tai tuotteelle tehtyjä toimenpiteitä) Täyttävät seuraavien direktiivien ja asetusten kaikki sovellettavat vaatimukset Konedirektiivi 2006/42/EY Pienjännitedirektiivi 2014/35/EU EMC-direktiivi 2014/30/EU Ecodesign-direktiivi 2009/125/EY 327/2011 Vaatimukset puhaltimille 1253/2014 Vaatimukset ilmanvaihtokoneille Seuraavia yhdenmukaistettuja standardeja on käytetty: EN ISO 12100:2010 EN EN EN EN EN 50106:2007 EN EN EN EN Koneiden turvallisuus - Yleiset suunnitteluperiaatteet - Riskiarviointi ja riskien vähentäminen Koneturvallisuus. Turvaetäisyydet yläraajojen ja alaraajojen ulottumisen estämiseksi vaaravyöhykkeille Koneturvallisuus. Koneiden sähkölaitteet. Osa 1: Yleiset vaatimukset Kotitaloussähkölaitteiden ja vastaavien turvallisuus. Osa 1: Yleiset vaatimukset Kotitaloussähkölaitteiden ja vastaavien turvallisuus. Osa 2-40: Sähköisten lämpöpumppujen, ilmastointilaitteiden ja kosteudenpoistolaitteiden erityisvaatimukset Kotitaloussähkölaitteiden ja vastaavien turvallisuus. Standardien EN ja EN piiriin kuuluville laitteille suoritettavien rutiinitestien erityisohjeet Sähkölaitteiden kotelointiluokat (IP-koodi). Kotitaloussähkölaitteiden ja vastaavien sähkömagneettisten kenttien aiheuttaman altistumisen mittausmenetelmät Sähkömagneettinen yhteensopivuus (EMC). Osa 6-2: Yleiset standardit. Häiriönsieto teollisuusympäristöissä Sähkömagneettinen yhteensopivuus (EMC). Osa 6-3: Yleiset standardit. Häiriönpäästöt kotitalous-, toimisto- ja kevyen teollisuuden ympäristöissä Täydellinen tekninen aineisto on saatavana. Skinnskatteberg, Mats Sándor Tekninen johtaja Systemair Sverige AB

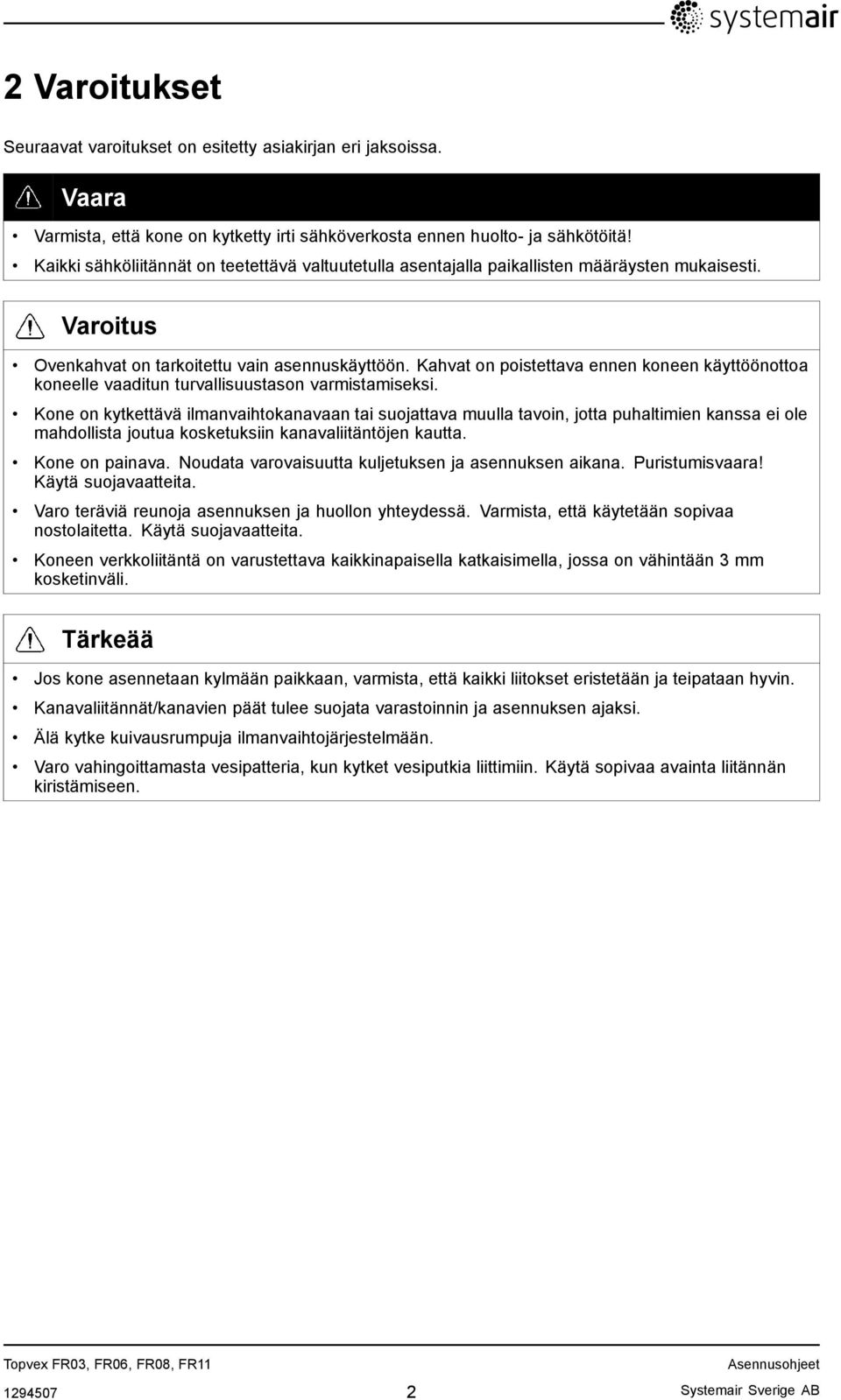

4 2 Varoitukset Seuraavat varoitukset on esitetty asiakirjan eri jaksoissa. Vaara Varmista, että kone on kytketty irti sähköverkosta ennen huolto- ja sähkötöitä! Kaikki sähköliitännät on teetettävä valtuutetulla asentajalla paikallisten määräysten mukaisesti. Varoitus Ovenkahvat on tarkoitettu vain asennuskäyttöön. Kahvat on poistettava ennen koneen käyttöönottoa koneelle vaaditun turvallisuustason varmistamiseksi. Kone on kytkettävä ilmanvaihtokanavaan tai suojattava muulla tavoin, jotta puhaltimien kanssa ei ole mahdollista joutua kosketuksiin kanavaliitäntöjen kautta. Kone on painava. Noudata varovaisuutta kuljetuksen ja asennuksen aikana. Puristumisvaara! Käytä suojavaatteita. Varo teräviä reunoja asennuksen ja huollon yhteydessä. Varmista, että käytetään sopivaa nostolaitetta. Käytä suojavaatteita. Koneen verkkoliitäntä on varustettava kaikkinapaisella katkaisimella, jossa on vähintään 3 mm kosketinväli. Tärkeää Jos kone asennetaan kylmään paikkaan, varmista, että kaikki liitokset eristetään ja teipataan hyvin. Kanavaliitännät/kanavien päät tulee suojata varastoinnin ja asennuksen ajaksi. Älä kytke kuivausrumpuja ilmanvaihtojärjestelmään. Varo vahingoittamasta vesipatteria, kun kytket vesiputkia liittimiin. Käytä sopivaa avainta liitännän kiristämiseen Systemair Sverige AB
5 3 Tuotetiedot 3.1 Yleistä Tämä asennusohje koskee ilmanvaihtokonetta Topvex FR, jonka valmistaja on Systemair AB. Topvex FR -sarjaan kuuluvat seuraavat mallivaihtoehdot: Malli:FR03, FR06, FR08, FR11 Lämmityskierukka EL (sähkö), HWL (vesipatteri, pienitehoinen), HWH (vesipatteri, suuritehoinen) tai Ei ole. Oikea- tai vasenkätiset mallit: R (Right - oikea) L (Left - vasen). Tuloilmapuoli huolto-oven puolelta katsottuna. Ilmavirran ohjaus: CAV Vakioilmavirta, VAV (lisävaruste) Muuttuva ilmavirta = vakiokanavapaineen ohjaus M0: Alumiininen puhaltimen siipipyörä Lisätietoa VAV-ohjauksesta on VAV-lisävarustesarjan ohjeissa. Tämä käsikirja sisältää perustiedot ja suositukset, joita tarvitaan koneen suunnitteluun, asennukseen, käynnistykseen ja käyttöön häiriöttömän toiminnan varmistamiseksi. Koneen asianmukaisen ja turvallisen toiminnan kannalta on tärkeää lukea tämä käsikirja perusteellisesti, käyttää konetta annettujen ohjeiden mukaisesti ja noudattaa kaikkia turvallisuusohjeita Systemair Sverige AB
6 3.2 Tekniset tiedot Mitat Kuva 1 Mitat (mm) Topvex FR03 11 (piirroksessa vasenkätinen kone) Nuolisymbolien kuvaus (taulukko 3). Kuva 2 Mitat (mm) Topvex FR03 11(Kuvassa oikeakätinen yksikkö) Systemair Sverige AB

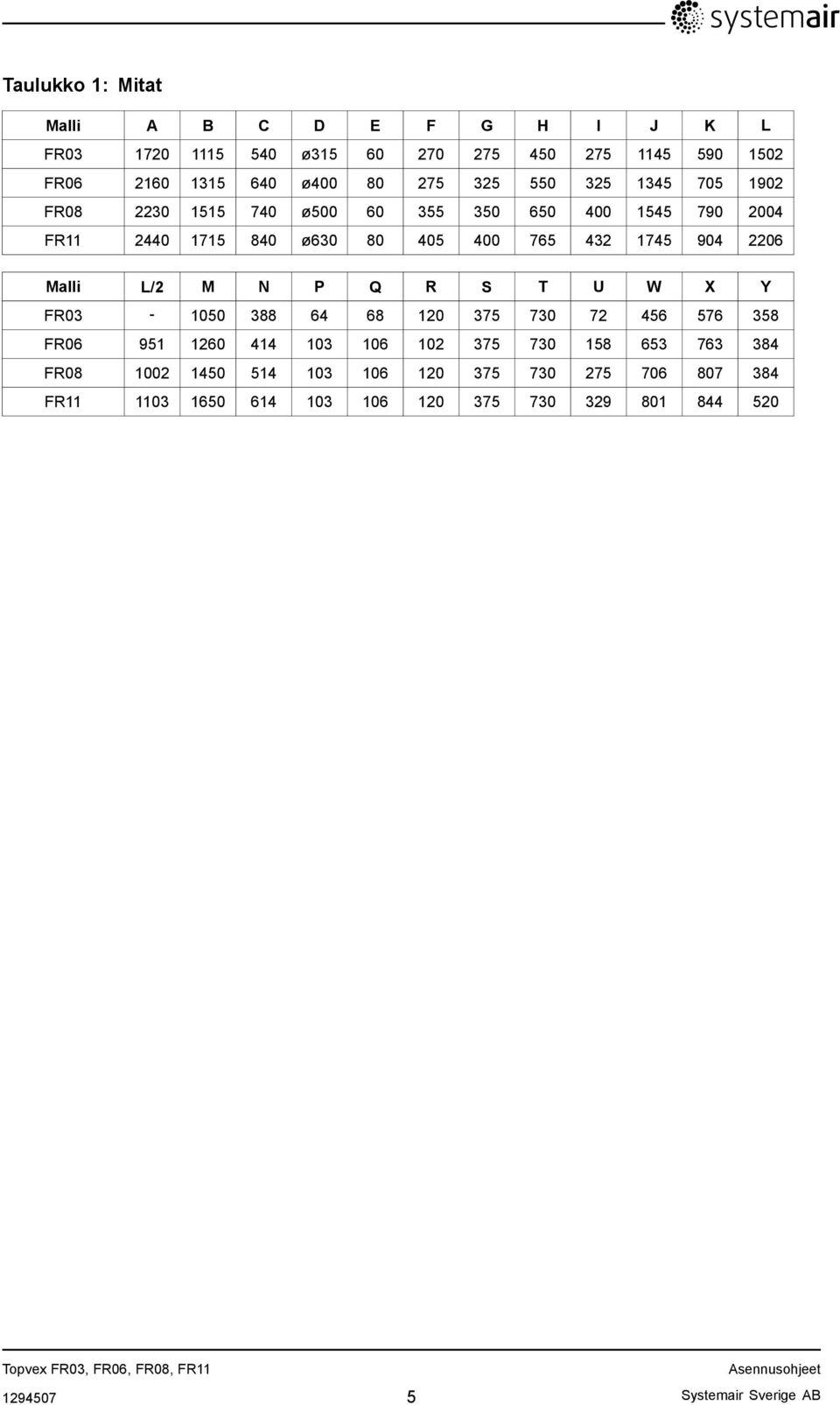

7 Taulukko 1: Mitat Malli A B C D E F G H I J K L FR ø FR ø FR ø FR ø Malli L/2 M N P Q R S T U W X Y FR FR FR FR Systemair Sverige AB
8 3.2.2 Painot Malli Paino (kg) FR FR FR FR Tarvittava tila Kuva 3 Tarvittava tila Malli W (mm) FR FR FR FR Jos koneeseen on asennettu liukuovet, tarvittava tila vastaa liukuoven tukitankojen korkeutta (50 mm) Systemair Sverige AB

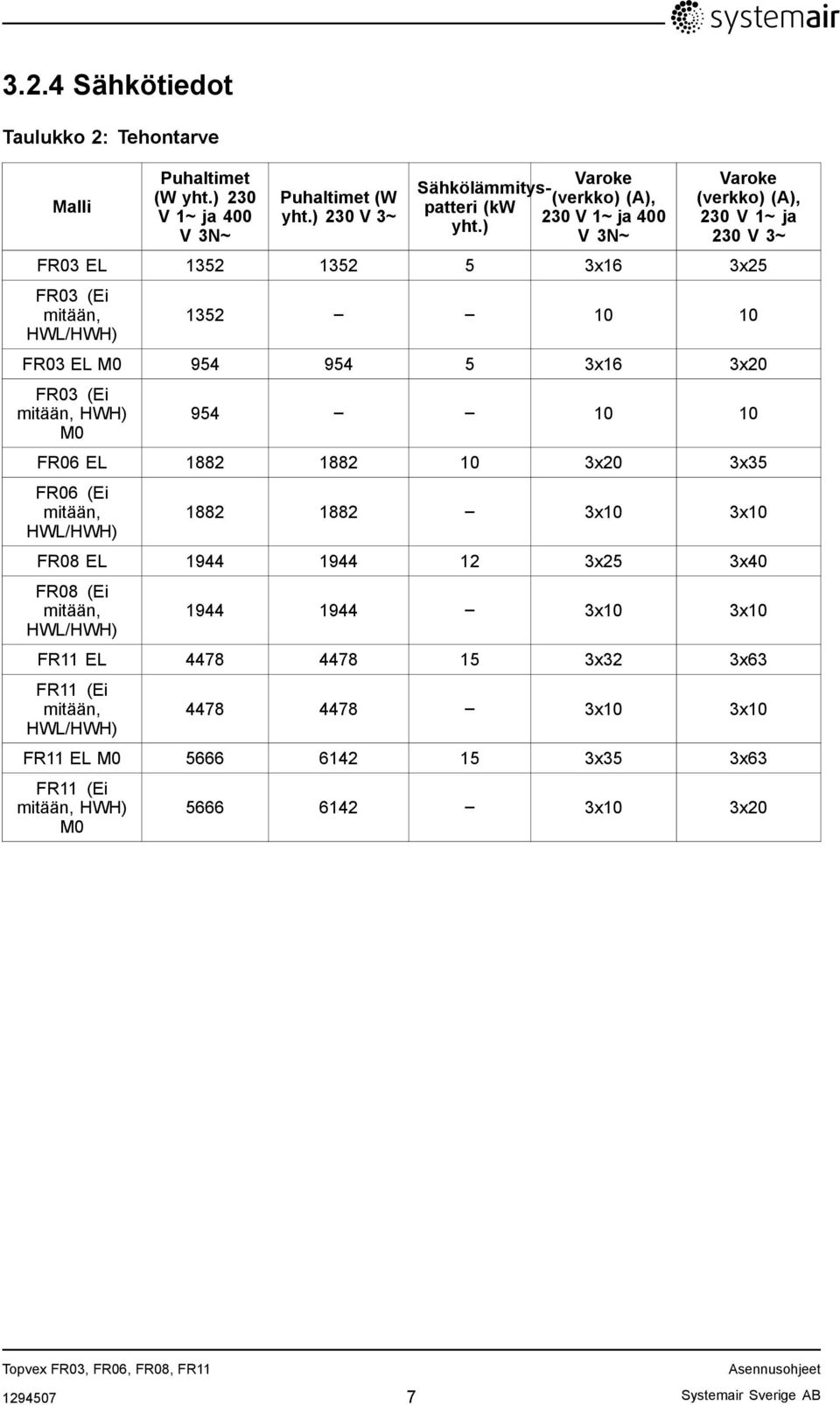

9 3.2.4 Sähkötiedot Taulukko 2: Tehontarve Malli Puhaltimet (W yht.) 230 V 1~ ja 400 V 3N~ Puhaltimet (W yht.) 230 V 3~ Varoke Sähkölämmityspatteri (kw (verkko) (A), 230 V 1~ ja 400 yht.) V 3N~ Varoke (verkko) (A), 230 V 1~ ja 230 V 3~ FR03 EL x16 3x25 FR03 (Ei mitään, HWL/HWH) FR03 EL M x16 3x20 FR03 (Ei mitään, HWH) M FR06 EL x20 3x35 FR06 (Ei mitään, HWL/HWH) x10 3x10 FR08 EL x25 3x40 FR08 (Ei mitään, HWL/HWH) x10 3x10 FR11 EL x32 3x63 FR11 (Ei mitään, HWL/HWH) x10 3x10 FR11 EL M x35 3x63 FR11 (Ei mitään, HWH) M x10 3x Systemair Sverige AB

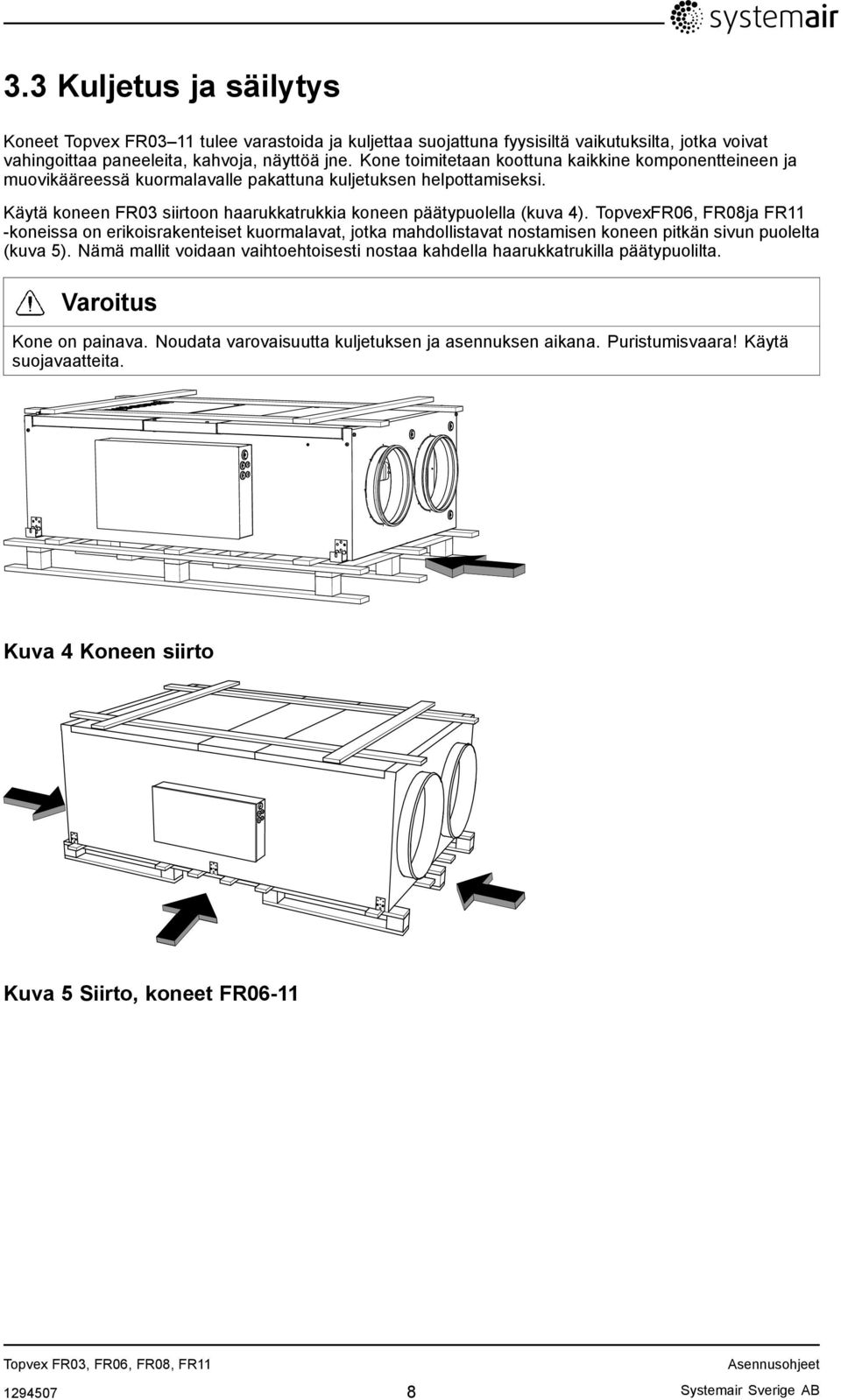

10 3.3 Kuljetus ja säilytys Koneet Topvex FR03 11 tulee varastoida ja kuljettaa suojattuna fyysisiltä vaikutuksilta, jotka voivat vahingoittaa paneeleita, kahvoja, näyttöä jne. Kone toimitetaan koottuna kaikkine komponentteineen ja muovikääreessä kuormalavalle pakattuna kuljetuksen helpottamiseksi. Käytä koneen FR03 siirtoon haarukkatrukkia koneen päätypuolella (kuva 4). TopvexFR06, FR08ja FR11 -koneissa on erikoisrakenteiset kuormalavat, jotka mahdollistavat nostamisen koneen pitkän sivun puolelta (kuva 5). Nämä mallit voidaan vaihtoehtoisesti nostaa kahdella haarukkatrukilla päätypuolilta. Varoitus Kone on painava. Noudata varovaisuutta kuljetuksen ja asennuksen aikana. Puristumisvaara! Käytä suojavaatteita. Kuva 4 Koneen siirto Kuva 5 Siirto, koneet FR Systemair Sverige AB

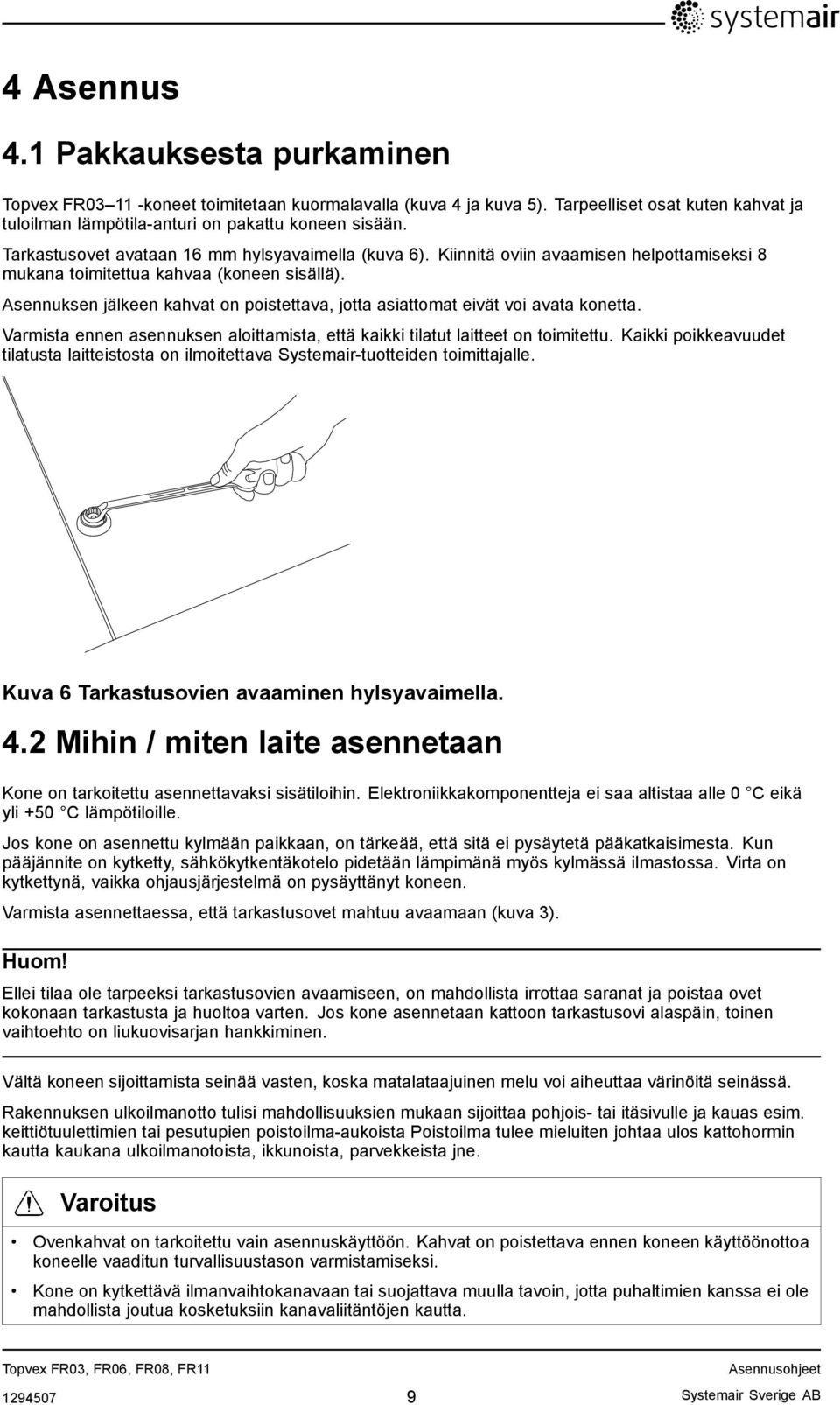

11 4 Asennus 4.1 Pakkauksesta purkaminen Topvex FR koneet toimitetaan kuormalavalla (kuva 4 ja kuva 5). Tarpeelliset osat kuten kahvat ja tuloilman lämpötila-anturi on pakattu koneen sisään. Tarkastusovet avataan 16 mm hylsyavaimella (kuva 6). Kiinnitä oviin avaamisen helpottamiseksi 8 mukana toimitettua kahvaa (koneen sisällä). Asennuksen jälkeen kahvat on poistettava, jotta asiattomat eivät voi avata konetta. Varmista ennen asennuksen aloittamista, että kaikki tilatut laitteet on toimitettu. Kaikki poikkeavuudet tilatusta laitteistosta on ilmoitettava Systemair-tuotteiden toimittajalle. Kuva 6 Tarkastusovien avaaminen hylsyavaimella. 4.2 Mihin / miten laite asennetaan Kone on tarkoitettu asennettavaksi sisätiloihin. Elektroniikkakomponentteja ei saa altistaa alle 0 C eikä yli +50 C lämpötiloille. Jos kone on asennettu kylmään paikkaan, on tärkeää, että sitä ei pysäytetä pääkatkaisimesta. Kun pääjännite on kytketty, sähkökytkentäkotelo pidetään lämpimänä myös kylmässä ilmastossa. Virta on kytkettynä, vaikka ohjausjärjestelmä on pysäyttänyt koneen. Varmista asennettaessa, että tarkastusovet mahtuu avaamaan (kuva 3). Huom! Ellei tilaa ole tarpeeksi tarkastusovien avaamiseen, on mahdollista irrottaa saranat ja poistaa ovet kokonaan tarkastusta ja huoltoa varten. Jos kone asennetaan kattoon tarkastusovi alaspäin, toinen vaihtoehto on liukuovisarjan hankkiminen. Vältä koneen sijoittamista seinää vasten, koska matalataajuinen melu voi aiheuttaa värinöitä seinässä. Rakennuksen ulkoilmanotto tulisi mahdollisuuksien mukaan sijoittaa pohjois- tai itäsivulle ja kauas esim. keittiötuulettimien tai pesutupien poistoilma-aukoista Poistoilma tulee mieluiten johtaa ulos kattohormin kautta kaukana ulkoilmanotoista, ikkunoista, parvekkeista jne. Varoitus Ovenkahvat on tarkoitettu vain asennuskäyttöön. Kahvat on poistettava ennen koneen käyttöönottoa koneelle vaaditun turvallisuustason varmistamiseksi. Kone on kytkettävä ilmanvaihtokanavaan tai suojattava muulla tavoin, jotta puhaltimien kanssa ei ole mahdollista joutua kosketuksiin kanavaliitäntöjen kautta Systemair Sverige AB

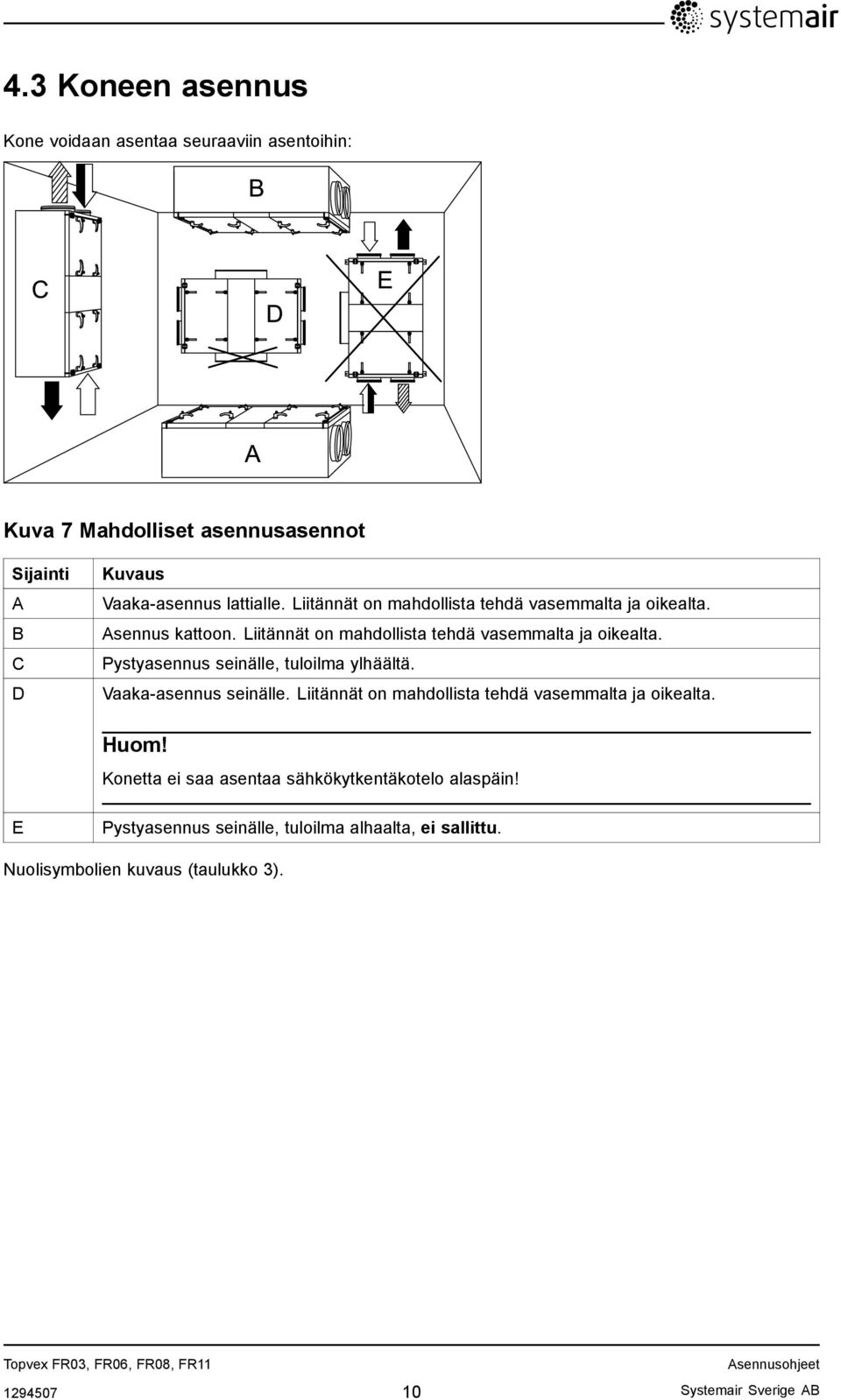

12 4.3 Koneen asennus Kone voidaan asentaa seuraaviin asentoihin: Kuva 7 Mahdolliset asennusasennot Sijainti A B C D Kuvaus Vaaka-asennus lattialle. Liitännät on mahdollista tehdä vasemmalta ja oikealta. Asennus kattoon. Liitännät on mahdollista tehdä vasemmalta ja oikealta. Pystyasennus seinälle, tuloilma ylhäältä. Vaaka-asennus seinälle. Liitännät on mahdollista tehdä vasemmalta ja oikealta. Huom! Konetta ei saa asentaa sähkökytkentäkotelo alaspäin! E Pystyasennus seinälle, tuloilma alhaalta, ei sallittu. Nuolisymbolien kuvaus (taulukko 3) Systemair Sverige AB

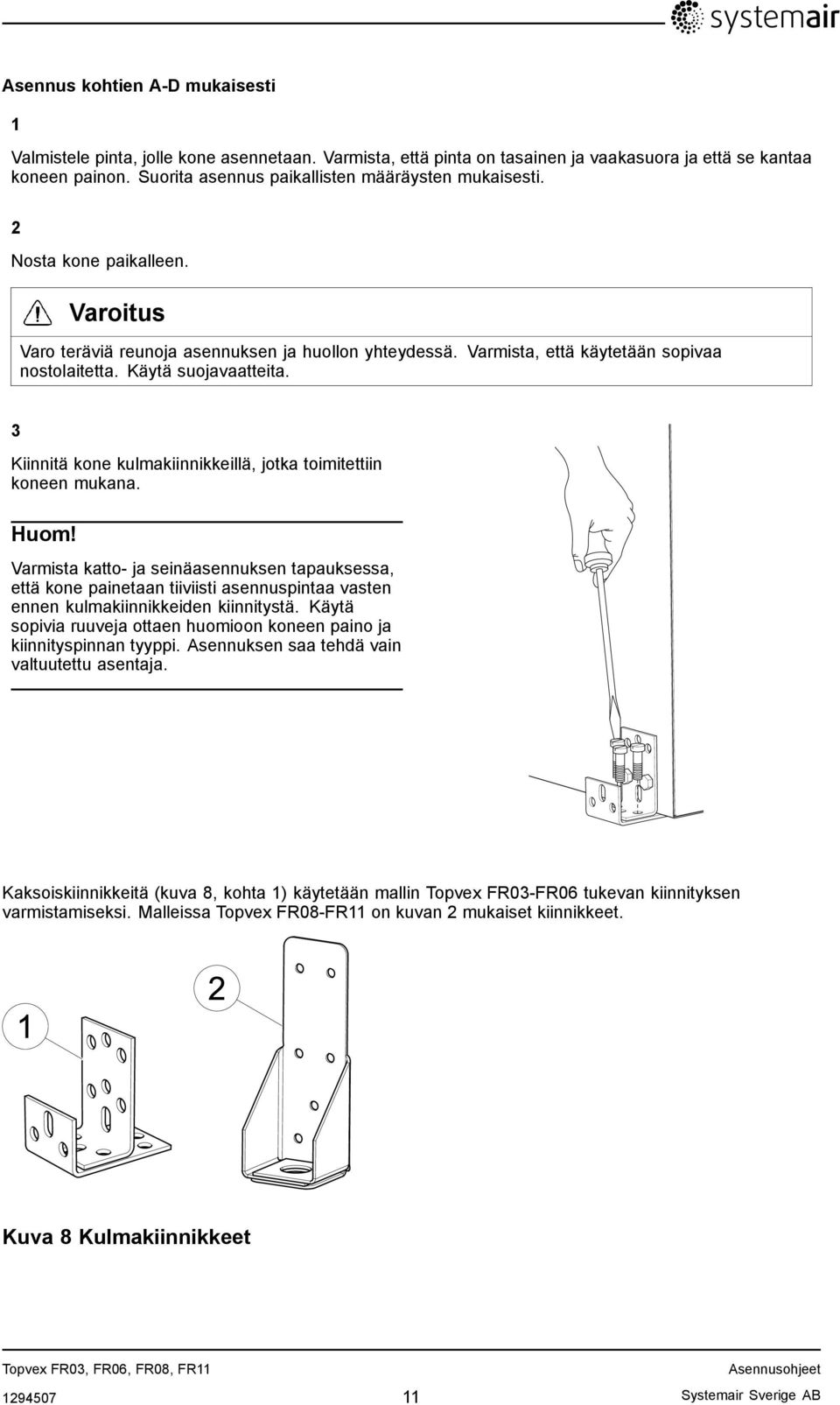

13 Asennus kohtien A-D mukaisesti 1 Valmistele pinta, jolle kone asennetaan. Varmista, että pinta on tasainen ja vaakasuora ja että se kantaa koneen painon. Suorita asennus paikallisten määräysten mukaisesti. 2 Nosta kone paikalleen. Varoitus Varo teräviä reunoja asennuksen ja huollon yhteydessä. Varmista, että käytetään sopivaa nostolaitetta. Käytä suojavaatteita. 3 Kiinnitä kone kulmakiinnikkeillä, jotka toimitettiin koneen mukana. Huom! Varmista katto- ja seinäasennuksen tapauksessa, että kone painetaan tiiviisti asennuspintaa vasten ennen kulmakiinnikkeiden kiinnitystä. Käytä sopivia ruuveja ottaen huomioon koneen paino ja kiinnityspinnan tyyppi. Asennuksen saa tehdä vain valtuutettu asentaja. Kaksoiskiinnikkeitä (kuva 8, kohta 1) käytetään mallin Topvex FR03-FR06 tukevan kiinnityksen varmistamiseksi. Malleissa Topvex FR08-FR11 on kuvan 2 mukaiset kiinnikkeet. Kuva 8 Kulmakiinnikkeet Systemair Sverige AB
14 4.4 Tuloilma-anturi Tuloilma-anturi asennetaan kanavaan n. 3 m päähän koneen tuloilmaliitännästä (kuva 9). Kytke anturi liittimiin (taulukko 4) sähkökytkentäkotelossa. Muut lämpötila-anturit on asennettu koneeseen tehtaalla. Tuloilma-anturi toimitetaan mukana koneen pakkauksessa. Kuva 9 Asennettu tuloilma-anturi Systemair Sverige AB

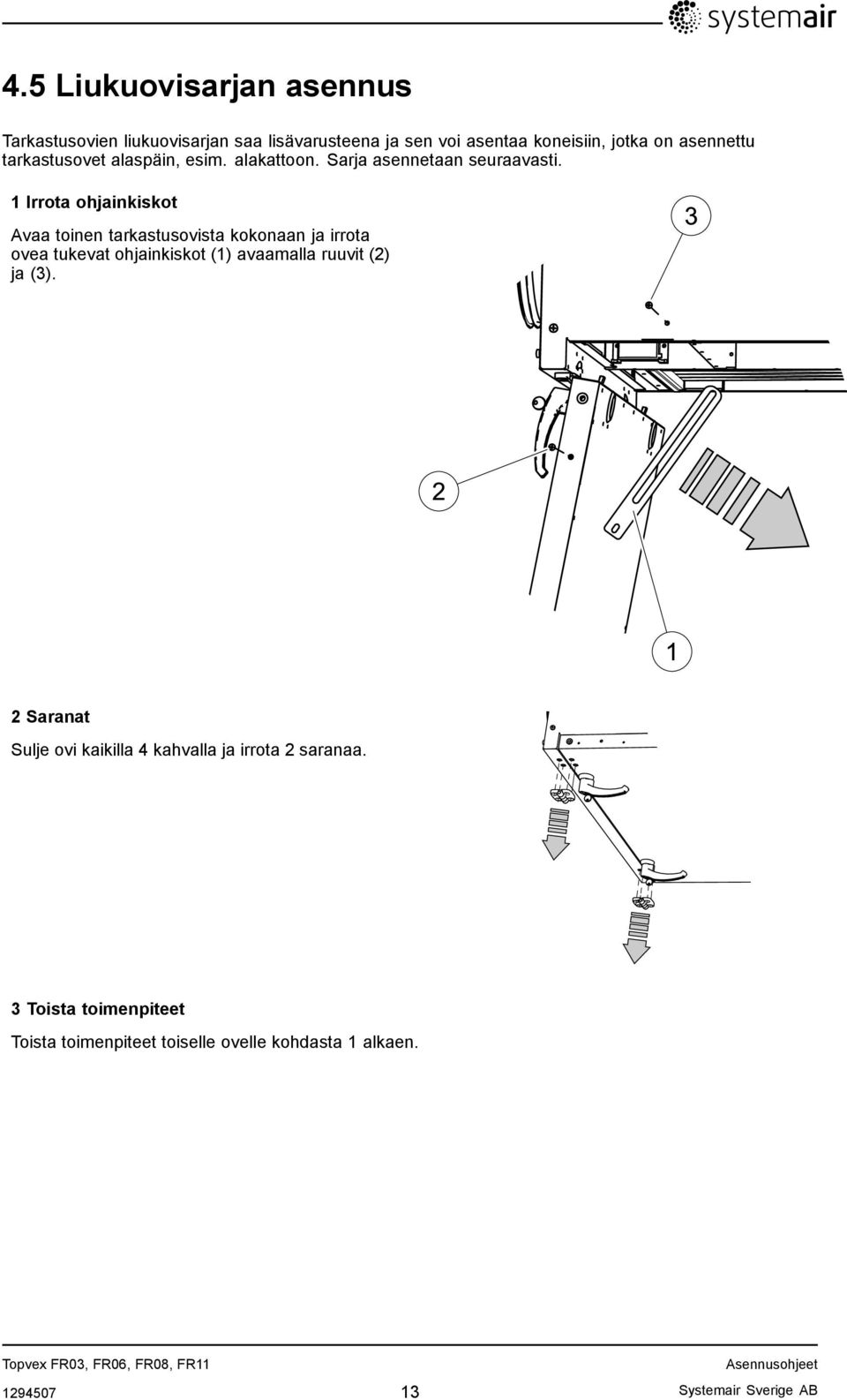

15 4.5 Liukuovisarjan asennus Tarkastusovien liukuovisarjan saa lisävarusteena ja sen voi asentaa koneisiin, jotka on asennettu tarkastusovet alaspäin, esim. alakattoon. Sarja asennetaan seuraavasti. 1 Irrota ohjainkiskot Avaa toinen tarkastusovista kokonaan ja irrota ovea tukevat ohjainkiskot (1) avaamalla ruuvit (2) ja (3). 2 Saranat Sulje ovi kaikilla 4 kahvalla ja irrota 2 saranaa. 3 Toista toimenpiteet Toista toimenpiteet toiselle ovelle kohdasta 1 alkaen Systemair Sverige AB

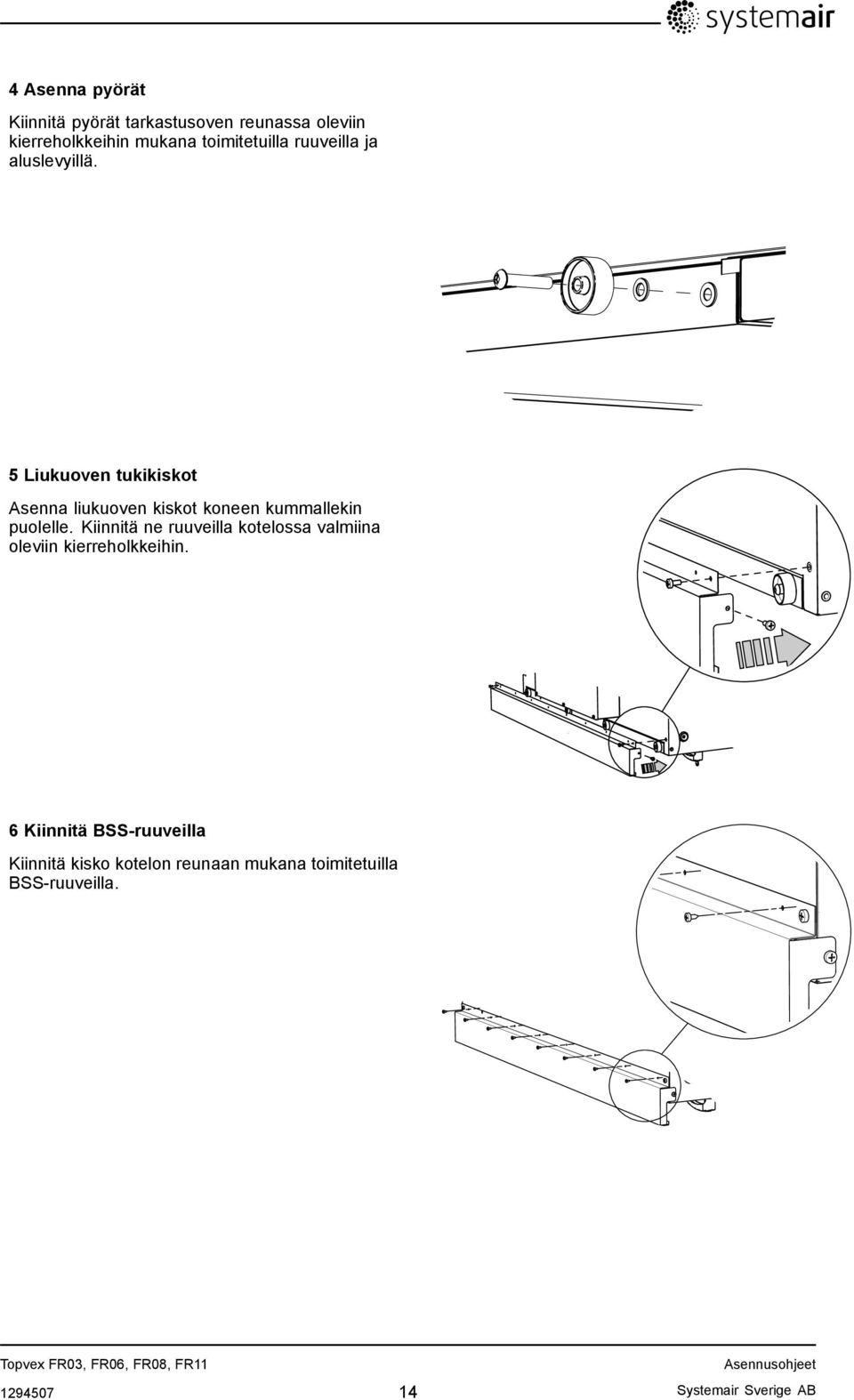

16 4 Asenna pyörät Kiinnitä pyörät tarkastusoven reunassa oleviin kierreholkkeihin mukana toimitetuilla ruuveilla ja aluslevyillä. 5 Liukuoven tukikiskot Asenna liukuoven kiskot koneen kummallekin puolelle. Kiinnitä ne ruuveilla kotelossa valmiina oleviin kierreholkkeihin. 6 Kiinnitä BSS-ruuveilla Kiinnitä kisko kotelon reunaan mukana toimitetuilla BSS-ruuveilla Systemair Sverige AB

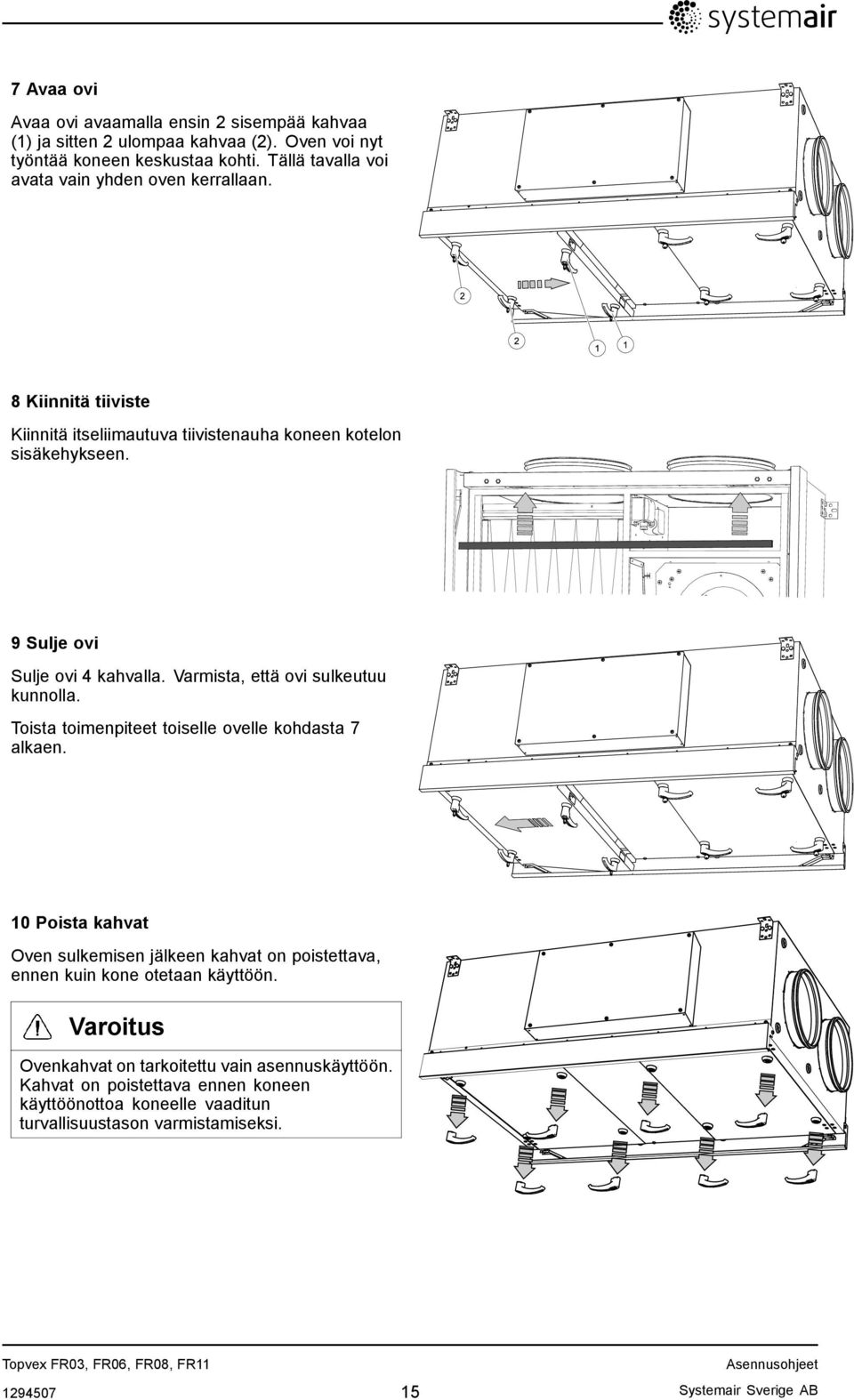

17 7 Avaa ovi Avaa ovi avaamalla ensin 2 sisempää kahvaa (1) ja sitten 2 ulompaa kahvaa (2). Oven voi nyt työntää koneen keskustaa kohti. Tällä tavalla voi avata vain yhden oven kerrallaan. 8 Kiinnitä tiiviste Kiinnitä itseliimautuva tiivistenauha koneen kotelon sisäkehykseen. 9 Sulje ovi Sulje ovi 4 kahvalla. Varmista, että ovi sulkeutuu kunnolla. Toista toimenpiteet toiselle ovelle kohdasta 7 alkaen. 10 Poista kahvat Oven sulkemisen jälkeen kahvat on poistettava, ennen kuin kone otetaan käyttöön. Varoitus Ovenkahvat on tarkoitettu vain asennuskäyttöön. Kahvat on poistettava ennen koneen käyttöönottoa koneelle vaaditun turvallisuustason varmistamiseksi Systemair Sverige AB

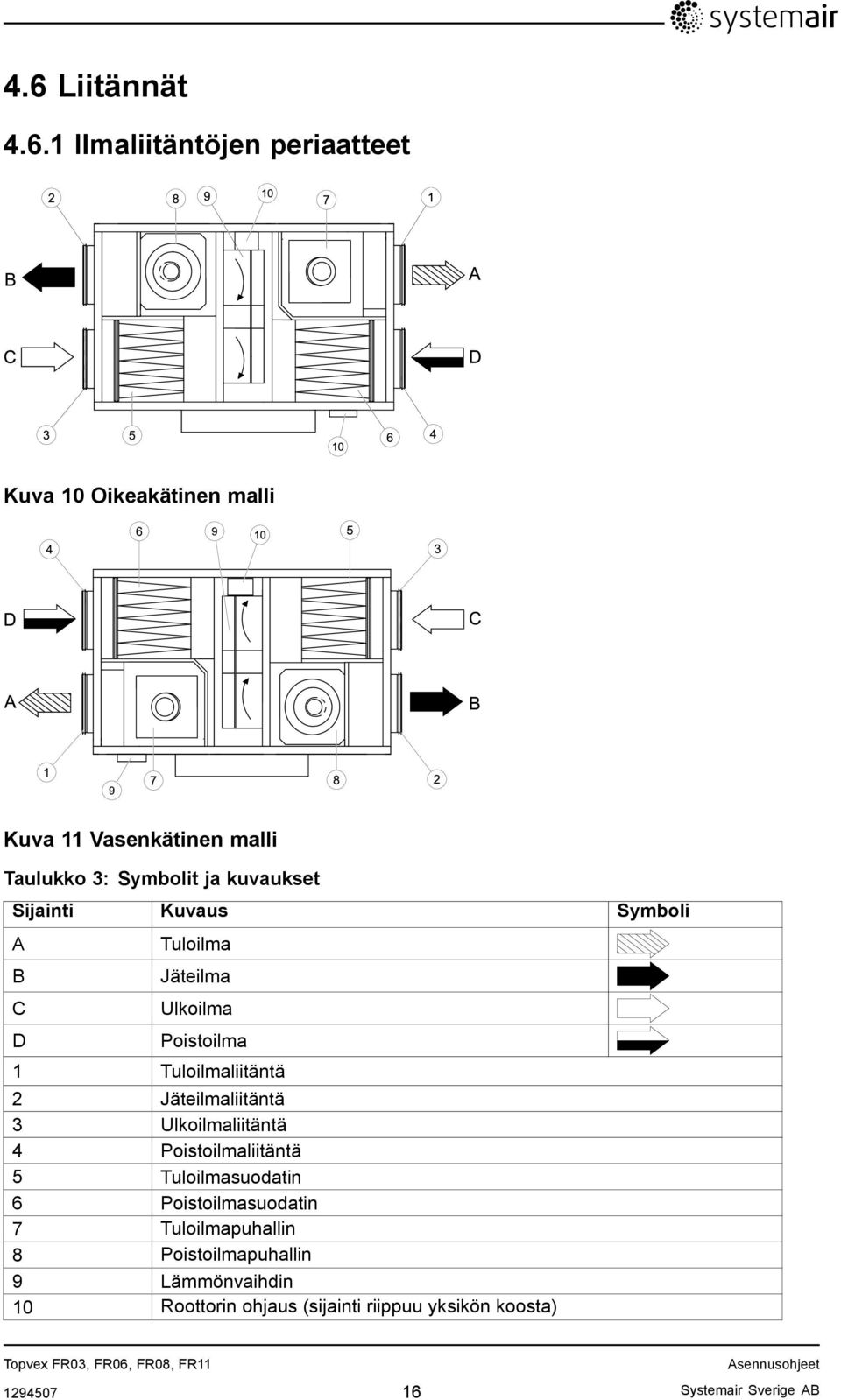

18 4.6 Liitännät Ilmaliitäntöjen periaatteet Kuva 10 Oikeakätinen malli Kuva 11 Vasenkätinen malli Taulukko 3: Symbolit ja kuvaukset Sijainti Kuvaus Symboli A B C Tuloilma Jäteilma Ulkoilma D Poistoilma 1 Tuloilmaliitäntä 2 Jäteilmaliitäntä 3 Ulkoilmaliitäntä 4 Poistoilmaliitäntä 5 Tuloilmasuodatin 6 Poistoilmasuodatin 7 Tuloilmapuhallin 8 Poistoilmapuhallin 9 Lämmönvaihdin 10 Roottorin ohjaus (sijainti riippuu yksikön koosta) Systemair Sverige AB

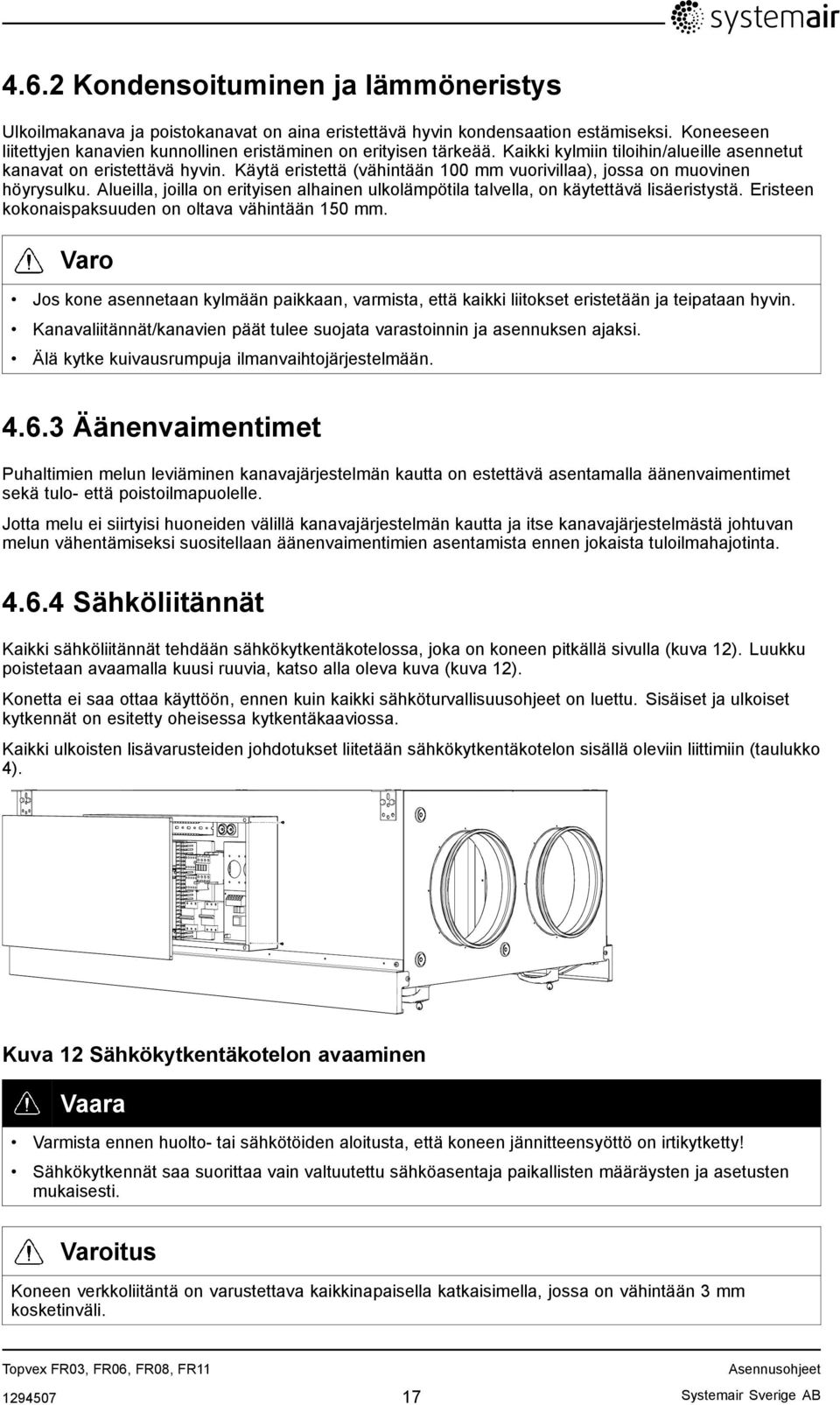

19 4.6.2 Kondensoituminen ja lämmöneristys Ulkoilmakanava ja poistokanavat on aina eristettävä hyvin kondensaation estämiseksi. Koneeseen liitettyjen kanavien kunnollinen eristäminen on erityisen tärkeää. Kaikki kylmiin tiloihin/alueille asennetut kanavat on eristettävä hyvin. Käytä eristettä (vähintään 100 mm vuorivillaa), jossa on muovinen höyrysulku. Alueilla, joilla on erityisen alhainen ulkolämpötila talvella, on käytettävä lisäeristystä. Eristeen kokonaispaksuuden on oltava vähintään 150 mm. Varo Jos kone asennetaan kylmään paikkaan, varmista, että kaikki liitokset eristetään ja teipataan hyvin. Kanavaliitännät/kanavien päät tulee suojata varastoinnin ja asennuksen ajaksi. Älä kytke kuivausrumpuja ilmanvaihtojärjestelmään Äänenvaimentimet Puhaltimien melun leviäminen kanavajärjestelmän kautta on estettävä asentamalla äänenvaimentimet sekä tulo- että poistoilmapuolelle. Jotta melu ei siirtyisi huoneiden välillä kanavajärjestelmän kautta ja itse kanavajärjestelmästä johtuvan melun vähentämiseksi suositellaan äänenvaimentimien asentamista ennen jokaista tuloilmahajotinta Sähköliitännät Kaikki sähköliitännät tehdään sähkökytkentäkotelossa, joka on koneen pitkällä sivulla (kuva 12). Luukku poistetaan avaamalla kuusi ruuvia, katso alla oleva kuva (kuva 12). Konetta ei saa ottaa käyttöön, ennen kuin kaikki sähköturvallisuusohjeet on luettu. Sisäiset ja ulkoiset kytkennät on esitetty oheisessa kytkentäkaaviossa. Kaikki ulkoisten lisävarusteiden johdotukset liitetään sähkökytkentäkotelon sisällä oleviin liittimiin (taulukko 4). Kuva 12 Sähkökytkentäkotelon avaaminen Vaara Varmista ennen huolto- tai sähkötöiden aloitusta, että koneen jännitteensyöttö on irtikytketty! Sähkökytkennät saa suorittaa vain valtuutettu sähköasentaja paikallisten määräysten ja asetusten mukaisesti. Varoitus Koneen verkkoliitäntä on varustettava kaikkinapaisella katkaisimella, jossa on vähintään 3 mm kosketinväli Systemair Sverige AB
20 Sähkökytkentäkotelo, komponentit Topvex FR03 11 on varustettu integroidulla säätimellä ja valmiilla johdotuksilla (kuva 13). Kuva 13 Sähkökomponentit Sijainti 1 Säädin E-28 kuvaus 2 Muuntaja 230/24V AC 3 Sisäisten ja ulkoisten komponenttien liittimet 4 Sisäisen johdotuksen liittimet 5 Jännitteensyöttöliittimet 6 Kontaktori (K2) päälle/pois, vesipumpun ohjaus (vain LV-koneet, ei EL-koneissa) 7 Automaattivaroke 8 Vastuksen automaattivaroke 9 Kontaktori (K3), sähkölämmityspatteri 10 TTC, sähkölämmityspatterin ohjaus Systemair Sverige AB
21 Topvex Ulkoiset liitännät Taulukko 4: Liitännät ulkoisiin toimintoihin Liitinrima Kuvaus Huomautukset PE Maadoitus N N Nolla (syöttöjännite) Käytetään vaiheena 230 V 1~ ja 400 V 3N~ L1 L1 Vaihe (verkkojännite) Käytetään vaiheena 230 V 1~, jos koneessa on tämä verkkojännite 400 V 3~/230 V 3~ L2 L2 Vaihe (verkkojännite) 400 V 3~/230 V 3~ L3 L3 Vaihe (verkkojännite) 400 V 3~/230 V 3~ 1 G Apusyöttö (Paineanturi. Vesiventtiilin toimilaitteet) 2 G0 Vertailujännite (vesiventtiilin toimilaitteen syöttö) 24 V AC 24V AC 10 DO ref DO vertailujännite G (24 V AC) 12 1 DO 2 Ulkoilman/poistoilman säätöpelti 24V AC WP L1 Kuumavesijärjestelmän kiertopumppu 230 V AC 14 1 DO 4 Jäähdytyspumppu 24V AC 15 1 DO 5 DX jäähdytys porras 1 24V AC 16 1 DO 6 DX jäähdytys porras 2 24V AC 17 1 DO 7 DO signaalien hälytyslähtö 24V AC 30 AI Ref Tuloilman lämpötila-anturin vertailuarvo nolla 31 AI 1 Lämpötila-anturi, tuloilma 40 Suojamaa UI vertailujännite Nolla 41 2 UAI 1/(UDI 1) Paineanturi, poistoilma 42 2 UAI 2/(UDI 2) Paineanturi, tuloilma Maks. 2,0 A jatkuva kuorma 44 UAI 3/(UDI 3) Lämmityspatterin jäätymissuojausanturi Käytä liitintä 40 vertailuarvona 4 3 DI ref Pidennetty käynti/palohälytys, vertailuarvo + 24 V DC P1:50/P2:60 B Exo-line B Modbus, Exo-line-liitäntä P:151/P2:61 A Exo-line A Modbus, Exo-line-liitäntä P1:52/P2:62 N Exo-line N Modbus, Exo-line-liitäntä 74 3 DI 4 Lisäaikakäyttö Normaalisti avoin kosketin Käytä liitintä 4 vertailuarvona 75 3 DI 5 Palohälytys Normaalisti avoin kosketin Käytä liitintä 4 vertailuarvona 76 3 DI 6 Ulkoinen pysäytys Normaalisti avoin kosketin 90 Suojamaa AO vertailujännite Nolla Käytä liitintä 4 vertailuarvona Systemair Sverige AB
22 Liitännät ulkoisiin toimintoihin Jatk Liitinrima Kuvaus Huomautukset 93 AO 3 Venttiilitoimilaitteen ohjaussignaali, vesilämmitys 94 AO 4 Venttiilitoimilaitteen ohjaussignaali, jäähdytys 1. Suurin virtakuormitus, kaikki DO:t yhdessä: 8A 2. Liitäntä ulkoiseen paineanturiin, jos kyseessä on paineohjattu kone (VAV) 3. Nämä tulot saa kytkeä vain potentiaalivapaisiin koskettimiin 0 10V DC 0 10V DC Systemair Sverige AB
23 Kiinteistöautomaatioliitäntä Kiinteistöautomaatioliitäntä Kommunikaatiomahdollisuudet säätimelle E283 WEB. RS485(Modbus): tai RS485(BACnet): or RS485(Exoline): tai TCP/IP Exoline TCP/IP Modbus TCP/IP WEB TCP/IP BACnet Kuva 14 BMS-liitäntä ohjaimessa Systemair Sverige AB
24 5 Ohjauspaneelin asentaminen 5.1 Mitat Kuva 15 Ohjauspaneelin mitat Sijainti Mitat (mm) A B 94.0 C 26.0 D c/c 60.0 E Yleistä Ohjauspaneeli toimitetaan sähkökytkentäkotelossa olevaan Corrigo-ohjausyksikköön kytkettynä. Kaapelin pituus on 10 m. Jos ohjauspaneeli pitää irrottaa signaalikaapelista, johtimet voi irrottaa ohjauspaneelin takana olevasta liitinrimasta (kuva 16). Pakkauksessa on mukana sarja itsekiinnittyviä magneettiliuskoja, jotka helpottavat kiinnitystä metallipintaan Systemair Sverige AB
25 5.3 Asennus 1 Etsi ohjauspaneelille sopiva asennuspaikka. Ohjauspaneelin maksimietäisyys koneesta on 100 metriä. 2 Poraa tarvittaessa seinään kaksi reikää ohjauspaneelin ripustamista varten (keskeltä keskelle: 60 mm) (1 kuva 16). Kuva 16 Ohjauspaneelin johdinliitännät Sijainti Kuvaus 1 Kiinnitysreiät 2 Liitinrima 3 Ruskea johdin 4 Keltainen johdin 5 Valkoinen johdin 6 Musta johdin 6 Lisävarusteet Katso ulkoisia lisälaitteita, kuten venttiilitoimilaitteita, moottoroituja peltejä, E-tool-ohjelmaa, kattoyksiköitä, seinäsäleiköitä jne. koskevat tiedot teknisestä luettelosta ja laitteiden omista ohjeista. Katso ulkoisten lisälaitteiden kytkentäohjeet mukana toimitetusta kytkentäkaaviosta Systemair Sverige AB
26 lastpage Systemair Sverige AB pidättää oikeuden tehdä muutoksia ja parannuksia tähän käsikirjaan milloin tahansa siitä etukäteen ilmoittamatta. Systemair Sverige AB Industrivägen 3 SE Skinnskatteberg, Sweden Phone Fax
