Topvex SR/TR03, SR/TR04, SR/TR06 Compact-ilmankäsittelykoneet
|
|
- Anna-Leena Koskinen
- 5 vuotta sitten
- Katselukertoja:
Transkriptio

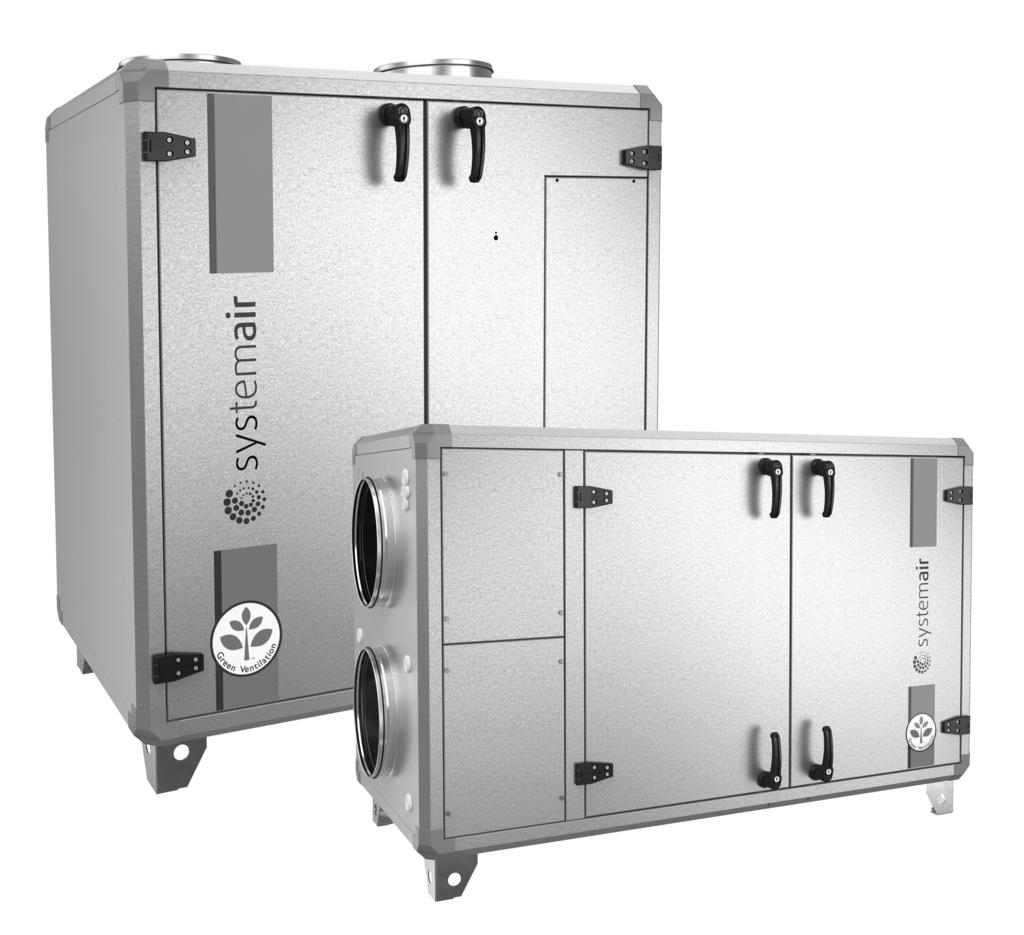

1 Topvex SR/TR03, SR/TR04, SR/TR06 Compact-ilmankäsittelykoneet Asennusohjeet Englannin kielestä käännetty asiakirja A004 FI
2 Copyright Systemair AB Kaikki oikeudet pidätetään E&OE Systemair AB pidättää oikeudet tehdä muutoksia tuotteisiinsa ilman eri ilmoitusta. Tämä koskee myös jo tilattuja tuotteita edellyttäen, että se ei vaikuta aikaisemmin sovittuihin erittelyihin.
3 Sisällysluettelo 1 EU-vaatimustenmukaisuusvakuutus Varoitukset Tuotteen kuvaus Yleistä Tekniset tiedot Mitat ja painot Topvex SR Vaadittu tila Topvex SR Mitat ja paino Topvex TR Vaadittu tila Topvex TR Sähkötiedot Topvex SR/TR Kuljetus ja säilytys Asennus Pakkauksesta purkaminen Mihin / miten laite asennetaan Koneen asennus Asennus Tuloilma-anturi (Topvex SR 03-06) Liitännät Kanavaliitännät Kondensoituminen ja lämmöneristys Äänenvaimentimet Sähköliitännät, komponentit Ulkoiset liitännät Kiinteistöautomaatioliitäntä Ohjauspaneelin asentaminen Mitat Yleistä Asennus Lisävarusteet... 18
4
5 EU-vaatimustenmukaisuusvakuutus 1 1 EU-vaatimustenmukaisuusvakuutus Valmistaja Systemair Sverige AB Industrivägen 3 SE Skinnskatteberg SWEDEN Toimisto: Faksi: vakuuttaa, että seuraavat tuotteet: Ilmanvaihtokoneet El None HWL HWH Topvex SR03-SR06 Topvex SR03-SR06 Topvex SR03-SR06 Topvex SR03-SR06 Topvex SR03-SR06 M0 Topvex SR03-SR06 M0 Topvex SR03-SR06 M0 Topvex TR03-TR06 Topvex TR03-TR06 Topvex TR03-TR06 Topvex TR03-TR06 Topvex TR03-TR06 M0 Topvex TR03-TR06 M0 Topvex TR03-TR06 M0 (Tämä vakuutus koskee tuotetta siinä kunnossa, missä se on toimitettu ja asennettu asennusohjeiden mukaisesti. Tämä vakuutus ei koske jälkikäteen asennettuja osia tai tuotteelle tehtyjä toimenpiteitä) Täyttävät seuraavien direktiivien ja asetusten kaikki sovellettavat vaatimukset Konedirektiivi 2006/42/EY Pienjännitedirektiivi 2014/35/EU EMC-direktiivi 2014/30/EU Ecodesign-direktiivi 2009/125/EY 327/2011 Vaatimukset puhaltimille 1253/2014 Vaatimukset ilmanvaihtokoneille Seuraavia yhdenmukaistettuja standardeja on käytetty: EN ISO 12100:2010 EN EN EN EN EN 50106:2007 EN EN EN EN Koneiden turvallisuus - Yleiset suunnitteluperiaatteet - Riskiarviointi ja riskien vähentäminen Koneturvallisuus. Turvaetäisyydet yläraajojen ja alaraajojen ulottumisen estämiseksi vaaravyöhykkeille Koneturvallisuus. Koneiden sähkölaitteet. Osa 1: Yleiset vaatimukset Kotitaloussähkölaitteiden ja vastaavien turvallisuus. Osa 1: Yleiset vaatimukset Kotitaloussähkölaitteiden ja vastaavien turvallisuus. Osa 2-40: Sähköisten lämpöpumppujen, ilmastointilaitteiden ja kosteudenpoistolaitteiden erityisvaatimukset Kotitaloussähkölaitteiden ja vastaavien turvallisuus. Standardien EN ja EN piiriin kuuluville laitteille suoritettavien rutiinitestien erityisohjeet Sähkölaitteiden kotelointiluokat (IP-koodi). Kotitaloussähkölaitteiden ja vastaavien sähkömagneettisten kenttien aiheuttaman altistumisen mittausmenetelmät Sähkömagneettinen yhteensopivuus (EMC). Osa 6-2: Yleiset standardit. Häiriönsieto teollisuusympäristöissä Sähkömagneettinen yhteensopivuus (EMC). Osa 6-3: Yleiset standardit. Häiriönpäästöt kotitalous-, toimisto- ja kevyen teollisuuden ympäristöissä Täydellinen tekninen aineisto on saatavana. Skinnskatteberg, Mats Sándor Tekninen johtaja
6 2 Varoitukset 2 Varoitukset Seuraavat varoitukset on esitetty asiakirjan eri jaksoissa. Vaara Ilmaisee mahdollisen vaaratilanteen, jossa turvallisuusohjeen noudattamatta jättämisestä saattaa seurata kuolema tai vakava loukkaantuminen. Varoitus Ilmaisee mahdollisen vaaratilanteen, jossa turvallisuusohjeen noudattamatta jättämisestä saattaa seurata loukkaantuminen. Varo Ilmaisee tuotteen vaurioitumisvaaran tai optimaalisen toiminnan estävän riskin. Tärkeää Laitetta eivät saa käyttää lapset ja henkilöt, joiden fyysiset, aistivaraiset tai henkiset kyvyt ovat rajoittuneet tai joilla ei ole riittävästi kokemusta tai tietoa, ellei heidän turvallisuudestaan vastaava henkilö ole antanut heille ohjausta tai opastusta laitteen käytöstä. Kyseisen henkilön on myös varmistettava, että he ymmärtävät laitteen käyttöön liittyvät vaaratekijät. Älä anna lasten leikkiä laitteella. Lapset eivät saa puhdistaa tai huoltaa laitetta valvomatta. 3 Tuotteen kuvaus 3.1 Yleistä Tämä asennusohje koskee ilmankäsittelykonetta Topvex SR/TR 03-06, jonka on valmistanut Systemair AB. Topvex SR/ TR 03-06:n malliversiot ovat: Malli: SR03, SR04, SR06, TR03, TR04, TR06. Lämmityskierukka EL (sähkö), HWL (vesipatteri, pienitehoinen), HWH (vesipatteri, suuritehoinen) tai Ei ole. Oikea- tai vasenkätiset mallit: R (oikea) L (vasen). Tuloilmapuoli huolto-oven puolelta katsottuna. Ilmavirran ohjaus: CAV Vakioilmavirta, VAV Muuttuva ilmavirta = Vakiokanavapaineen ohjaus (lisävarusteena) M0: Alumiininen puhaltimen siipipyörä Tämä käsikirja sisältää koneen rakennetta, asennusta, käyttöönottoa ja käyttöä koskevat perustiedot ja suositukset koneen virheettömän toiminnan varmistamiseksi. Koneen asianmukaisen ja turvallisen toiminnan kannalta on tärkeää lukea tämä käsikirja perusteellisesti, käyttää konetta annettujen ohjeiden mukaisesti ja noudattaa kaikkia turvallisuusohjeita.
7 Tuotteen kuvaus Tekniset tiedot Mitat ja painot Topvex SR Kuva 1 Mitat (mm) SR03 (Kuvassa oikeakätinen yksikkö) Kuva 2 Mitat (mm) SR04, SR06 (Kuvassa oikeakätinen yksikkö) Malli A B C D (c/c) E (c/c) F SR SR Malli G H I J K SR SR Y: 15R 1/2 sisäkierre Taulukko 1 Painot Topvex SR Malli Paino (kg) SR SR SR06 300
8 4 Tuotteen kuvaus Vaadittu tila Topvex SR M N Kuva 3 Tarvittava tila Malli M (mm) N (mm) SR SR SR
9 Tuotteen kuvaus Mitat ja paino Topvex TR Kuva 4 Mitat (mm) TR03, TR04 (Kuvassa vasenkätinen yksikkö) Malli A B C D (c/c) E (c/c) F TR TR Malli G H I J K ø TR TR
10 6 Tuotteen kuvaus Kuva 5 Mitat (mm) TR06 Taulukko 2 Painot Topvex TR Malli Paino TR TR TR06 360
11 Tuotteen kuvaus Vaadittu tila Topvex TR Malli M (mm) N (mm) TR TR TR Sähkötiedot Topvex SR/TR Taulukko 3 Tehontarve Malli Puhaltimet (W yht.) 230 V 1~ ja 400 V 3N~ Sähkölämmityspatteri (kw yht.) Varoke (verkko) (A), 230 V 1~ ja 400 V 3N~ Varoke (verkko) (A), 230 V 1~ ja 230 V 3N~ SR/TR03 EL x13 3x16 SR/TR03 (None, HWL/ HWH) SR/TR03 El M x13 3x16 SR/TR03 (None, HWH M0) SR/TR04 EL x16 3x20 SR/TR04 (None, HWL/ HWH) SR/TR04 El M x16 3x20 SR/TR04 (None, HWH) M SR/TR06 EL x16 3x25 SR/TR06 (None, HWL/ HWH) x10 3x10 SR/TR06 El M x16 3x25 SR/TR06 (None, HWH) M x10 3x13
12 8 Tuotteen kuvaus 3.3 Kuljetus ja säilytys Koneet Topvex SR/TR tulee varastoida ja kuljettaa suojattuna fyysisiltä vaikutuksilta, jotka voivat vahingoittaa paneeleita, kahvoja, näyttöä jne. Kone toimitetaan koottuna kaikkine komponentteineen ja muovikääreessä kuormalavalle pakattuna kuljetuksen helpottamiseksi. Käytä Topvex SR/TR koneiden kuljettamiseen haarukkatrukkia koneen päätypuolella (kuva 6). Varoitus Kone on painava. Noudata varovaisuutta kuljetuksen ja asennuksen aikana. Puristumisvaara! Käytä suojavaatteita. Kuva 6 Koneen siirto
13 Asennus 9 4 Asennus 4.1 Pakkauksesta purkaminen Verify that all ordered equipment are delivered before starting the installation. Any deviation from the ordered equipment must be reported to the supplier of Systemair products. 4.2 Mihin / miten laite asennetaan Aseta kone tasaiselle, tukevalle alustalle. On tärkeää, että kone säädetään täysin pystysuoraan ennen kuin se otetaan käyttöön. Sijoita kone mieluiten asuintiloista erotettuun tilaan (esim. varasto, kodinhoitohuone, ullakko tai vastaava). Topvex SR/TR voidaan asentaa ulos säältä suojattuna. Ulkoilmaosa ODS on saatavana lisävarusteena. Jos kone on asennettu kylmään paikkaan, on tärkeää, että sitä ei pysäytetä pääkatkaisimella. Kun pääjännite on kytketty, sähkökaappi pidetään lämpimänä myös kylmässä ilmastossa. Pidä sijoituspaikkaa valitessasi mielessä, että kone vaatii säännöllistä huoltoa ja että tarkastusluukkuihin tulisi päästä helposti käsiksi. Jätä koneen ympärille riittävästi tilaa luukkujen avaamista ja pääkomponenttien irrottamista varten (kuva 3 ja kuva ). Älä sijoita konetta seinää vasten, koska matalataajuiset äänet voivat aiheuttaa värähtelyjä seinissä vaikka puhaltimen äänitaso olisi hyväksyttävä. Ellei tämä ole mahdollista, seinä tulisi eristää hyvin. Rakennuksen ulkoilmanotto tulisi mahdollisuuksien mukaan sijoittaa pohjois- tai itäsivulle ja kauas esim. keittiötuulettimien tai pesutupien poistoilma-aukoista
14 10 Asennus 4.3 Koneen asennus Kone täytyy asentaa seuraavaan asentoon (kuva 7). Kuva 7 Asennusasento (vasenkätinen malli) Kuva 8 Asennusasento (oikeakätinen malli) Taulukko 4 Symbolit Symboli Kuvaus Tuloilma Jäteilma Ulkoilma Poistoilma Asennus 1 Valmistele asennuspaikka. Varmista, että pinta on tasainen ja vaakasuora ja että se kantaa koneen painon. Suorita asennus paikallisten määräysten mukaisesti. 2 Nosta kone paikalleen. Varoitus Varo teräviä reunoja asennuksen ja huollon yhteydessä. Varmista, että käytetään sopivaa nostolaitetta. Käytä suojavaatteita.
15 Asennus 11 3 Säädä kone pystyasentoon mukana toimitetuilla säätöjaloilla 4 Kytke kone verkkojännitteeseen toimitukseen sisältyvällä turvakytkimellä. Vedä kaapelit koneen päädyn läpi (Topvex SR 03-06) tai kotelon yläsivun läpi (Topvex TR 03-06) suoraan kytkentärasiaan. Katso tarkemmin mukana toimitetusta kytkentäkaaviosta ja taulukosta (luku 4.5.5) jäljempänä. Varoitus Koneen verkkojänniteliitännän etupuolelle pitää asentaa turvakytkin, jonka kosketinväli on vähintään 3 mm. Vaara Varmista ennen huolto- tai sähkötöiden aloitusta, että koneen jännitteensyöttö on irtikytketty! Sähkökytkennät saa suorittaa vain valtuutettu sähköasentaja paikallisten määräysten ja asetusten mukaisesti. 4.4 Tuloilma-anturi (Topvex SR 03-06) Tuloilma-anturi asennetaan tuloilmakanavaan koneen jälkeen (kuva 9). Katso kohdasta luku mitkä anturin liittimet on kytkettävä kytkentärasiaan. Muut lämpötila-anturit on asennettu koneeseen tehtaalla. Tuloilma-anturi toimitetaan koneen pakkauksessa. Kuva 9 Asennettu tuloilma-anturi (oikeakätinen versio)
16 12 Asennus 4.5 Liitännät Kanavaliitännät Kuva 10 Liitännät ja peruskomponentit vasenkätisissä malleissa Sijainti Kuvaus Symboli A Tuloilmaliitäntä B Jäteilmaliitäntä C Ulkoilmaliitäntä D Poistoilmaliitäntä 1 Tuloilmapuhallin 2 Poistoilmapuhallin 3 Tuloilmasuodatin 4 Poistoilmasuodatin 5 Lämmönvaihdin 6 Roottorin moottori 7 Kytkentätila 8 Jälkilämmityspatteri
17 Asennus Kondensoituminen ja lämmöneristys Ulkoilmakanava ja poistoilmakanavat on aina eristettävä hyvin kondensaation estämiseksi. Yksikköön liitettyjen kanavien kunnollinen eristäminen on erityisen tärkeää. Kaikki kylmiin tiloihin/alueille asennetut kanavat on eristettävä hyvin. Käytä eristettä (vähintään 100 mm vuorivillaa), jossa on muovinen höyrysulku. Alueilla, joilla on erityisen alhainen ulkolämpötila talvella, on käytettävä lisäeristystä. Eristeen kokonaispaksuuden on oltava vähintään 150 mm. Varo Jos kone asennetaan kylmään paikkaan, varmista, että kaikki liitokset eristetään ja teipataan hyvin. Kanavaliitännät/kanavien päät tulee suojata varastoinnin ja asennuksen ajaksi. Älä kytke kuivausrumpuja ilmanvaihtojärjestelmään Äänenvaimentimet Puhaltimien melun leviäminen kanavajärjestelmän kautta on estettävä asentamalla äänenvaimentimet sekä tulo- että poistoilmapuolelle. Jotta melu ei siirtyisi huoneiden välillä kanavajärjestelmän kautta ja itse kanavajärjestelmästä johtuvan melun vähentämiseksi suositellaan äänenvaimentimien asentamista ennen jokaista tuloilmahajotinta Sähköliitännät, komponentit Kaikki sähkökytkennät tehdään koneen etupuolella olevaan kytkentärasiaan (kuva 11). Luukku avataan irrottamalla 4 ruuvia, katso kuva 11. Konetta ei saa ottaa käyttöön, ennen kuin kaikki sähköturvallisuusohjeet on luettu. Sisäiset ja ulkoiset kytkennät on esitetty oheisessa kytkentäkaaviossa. Kaikki ulkoisten lisävarusteiden johdotukset liitetään sähkökytkentäkotelon sisällä oleviin liittimiin (taulukko 4.5.5). Kuva 11 Sähkökytkentäkotelon avaaminen Vaara Varmista ennen huolto- tai sähkötöiden aloitusta, että koneen jännitteensyöttö on irtikytketty! Sähkökytkennät saa suorittaa vain valtuutettu sähköasentaja paikallisten määräysten ja asetusten mukaisesti. Topvex SR/TR on varustettu integroidulla säätimellä ja valmiilla johdotuksilla (kuva 12). Kuvassa on Topvex TR mallien kytkentärasia. Topvex SR koneen kytkentärasian rakenne ja komponentit ovat samanlaiset. Erona on se, että sähkövastus on sijoitettu erilliseen osastoon.
18 14 Asennus Kuva 12 Sähkökomponentit Sijainti kuvaus 1 Säädin E-28 WEB 2 Muuntaja 230/24V AC 3 Sisäisten ja ulkoisten komponenttien liittimet 4 Sisäisen johdotuksen liittimet 5 Jännitteensyöttöliittimet 6 Kontaktori (K2) Vesipumpun ohjaus (vain LV-koneet, ei EL-koneissa) 7 Automaattivaroke 8 Sähkövastuksen kehys 9 Vastuksen automaattivaroke 10 Kontaktori (K3), sähkölämmityspatterin päälle/pois-ohjaus 11 Termostaatti (EL-mallit) 12 Ylikuumenemissuojan palautuspainike (EL-mallit)
19 Asennus Ulkoiset liitännät Taulukko 5 Liitännät ulkoisiin toimintoihin Liitinrima Kuvaus Huomautukset PE Maadoitus N N Nolla (syöttöjännite) Vaihe 230V 1~ ja 400V 3~ L1 L1 Vaihe (verkkojännite) Vaihe 230V 1~, jos koneen syöttöjännite on 400V 3~/230V 3~ L2 L2 Vaihe (verkkojännite) 400V 3~/230V 3~ L3 L3 Vaihe (verkkojännite) 400V 3~/230V 3~ 1 G Ulkoinen lämmönlähde (Paineanturi. Vesiventtiilin toimilaitteet) 2 G0 Vertailujännite (vesiventtiilin toimilaitteen syöttö) 24V AC 24V AC 10 DO ref DO vertailutaso G (24V AC) 12 1 DO 2 Ulkoilma-/poistoilmapelti 24V AC Maks. 2,0 A jatkuva kuorma WP L1 Kuumavesijärjestelmän kiertovesipumppu 230V AC 14 1 DO 4 Jäähdytyspumppu 24V AC 15 1 DO 5 DX-jäähdytys, vaihe 1 24V AC 16 1 DO 6 DX-jäähdytys, vaihe 2 24V AC 17 1 DO 7 DO-signaalien hälytyslähtö 24V AC 30 AI Ref Tuloilman lämpötila-anturi, vertailuarvo nolla 31 AI 1 Lämpötila-anturi, tuloilma 40 Agnd UI vertailutaso nolla 41 2 UAI 1/(UDI 1) Paineanturi, poistoilma 42 2 UAI 2/(UDI 2) Paineanturi, tuloilma 44 UAI 3/(UDI 3) Lämmityspatterin jäätymissuojausanturi Käytä liitintä 40 vertailutasona 4 3 DI ref Pidennetty käynti/palohälytys, vertailuarvo + 24V DC P1:50/P2:60 B Exo-line B Modbus, Exo-line-liitäntä P:151/P2:61 A Exo-line A Modbus, Exo-line-liitäntä P1:52/P2:62 N Exo-line N Modbus, Exo-line-liitäntä 74 3 DI 4 Pidennetty käynti Sulkeutuva kosketin (NO) Käytä liitintä 4 vertailutasona 75 3 DI 5 Palohälytys Sulkeutuva kosketin (NO) Käytä liitintä 4 vertailutasona 76 3 DI 6 Ulkoinen pysäytys Sulkeutuva kosketin (NO) Käytä liitintä 4 vertailutasona 90 Agnd AO vertailutaso nolla 93 AO 3 Venttiilitoimilaitteen ohjaussignaali, vesilämmitys 94 AO 4 Venttiilitoimilaitteen ohjaussignaali, jäähdytys 0 10V DC 0 10V DC 1 Suurin virtakuorma, kaikki DO:t yhdessä: 8A 2 Liitäntä ulkoiseen paineanturiin, jos kyseessä on paineohjattu kone (VAV) 3 Nämä tulot saa kytkeä vain potentiaalivapaisiin koskettimiin
20 16 Asennus Kiinteistöautomaatioliitäntä Kiinteistöautomaatioliitäntä Kommunikaatiomahdollisuudet säätimelle E283 WEB. RS485(Modbus): tai RS485(BACnet): or RS485(Exoline): tai TCP/IP Exoline TCP/IP Modbus TCP/IP WEB TCP/IP BACnet Kuva 13 BMS-liitäntä ohjaimessa
21 Asennus Ohjauspaneelin asentaminen Mitat Kuva 14 Ohjauspaneelin mitat Sijainti Mitat (mm) A B 94.0 C 26.0 D c/c 60.0 E Yleistä Ohjauspaneeli toimitetaan sähkökytkentäkotelossa olevaan Corrigo-ohjausyksikköön kytkettynä. Kaapelin pituus on 10 m. Jos ohjauspaneeli pitää irrottaa signaalikaapelista, johtimet voi irrottaa ohjauspaneelin takana olevasta liitinrimasta (kuva 15). Pakkauksessa on mukana sarja itsekiinnittyviä magneettiliuskoja, jotka helpottavat kiinnitystä metallipintaan.
22 18 Asennus Asennus 1. Etsi ohjauspaneelille sopiva asennuspaikka. Ohjauspaneelin maksimietäisyys koneesta on 100 metriä. 2. Poraa tarvittaessa seinään kaksi reikää ohjauspaneelin ripustamista varten (keskeltä keskelle: 60 mm) (kohta 1, kuva 15). Kuva 15 Ohjauspaneelin johdinliitännät Sijainti Kuvaus 1 Kiinnitysreiät 2 Liitinrima 3 Ruskea johdin 4 Keltainen johdin 5 Valkoinen johdin 6 Musta johdin 4.7 Lisävarusteet Katso ulkoisia lisälaitteita, kuten venttiilitoimilaitteita, moottoroituja peltejä, E-tool-ohjelmaa, kattoyksiköitä, seinäsäleiköitä jne. koskevat tiedot teknisestä luettelosta ja laitteiden omista ohjeista. Katso ulkoisten lisälaitteiden kytkentäohjeet mukana toimitetusta kytkentäkaaviosta.
23
24 Systemair Sverige AB Industrivägen 3 SE Skinnskatteberg, Sweden Phone Fax Topvex SR/TR03, SR/TR04, SR/TR06 Asennusohjeet fi A004
