TA Ilmankäsittelykone
|
|
- Akseli Salonen
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 TA Ilmankäsittelykone FI SE Asennusohjeet Montageanvisning - 1 -

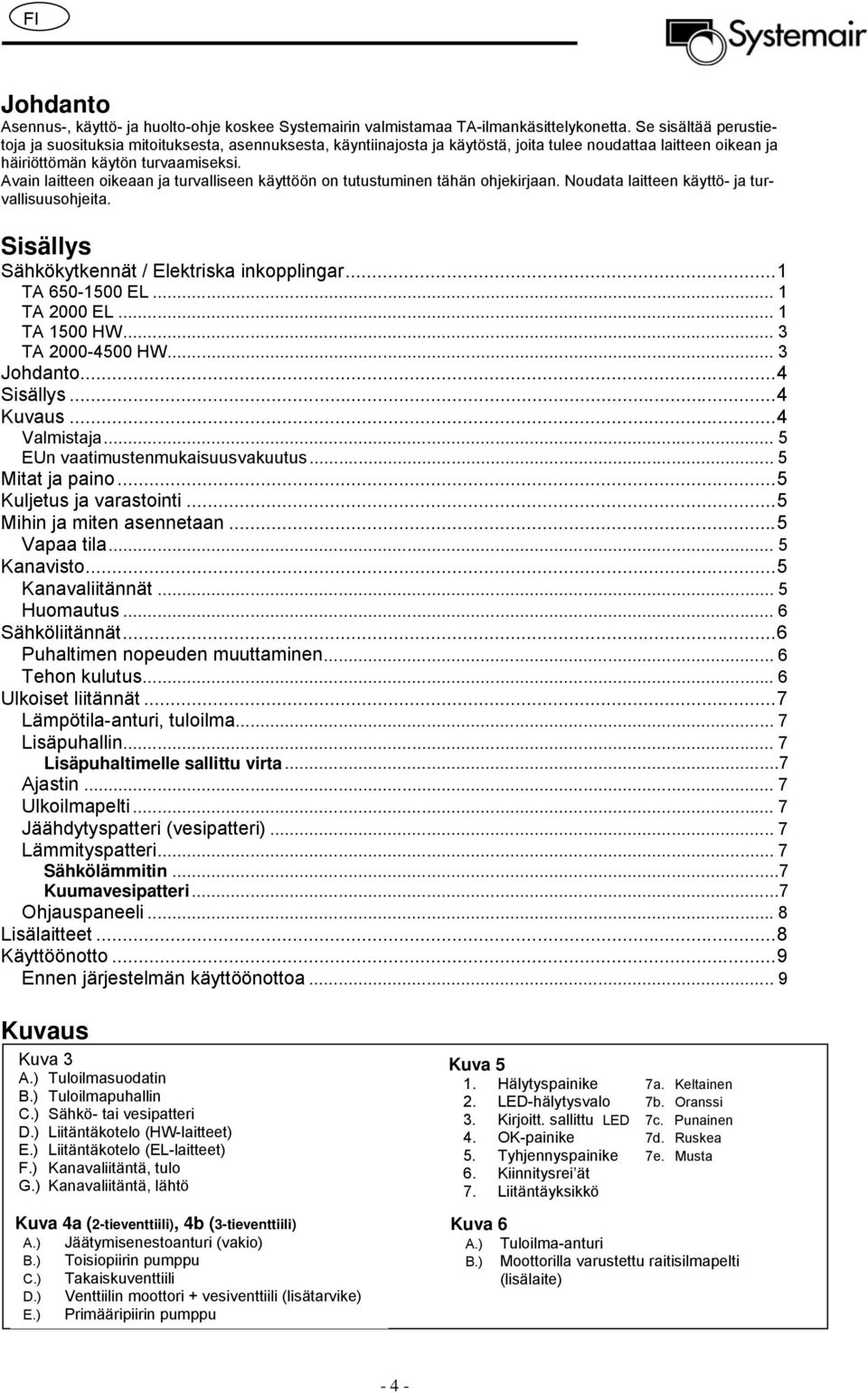

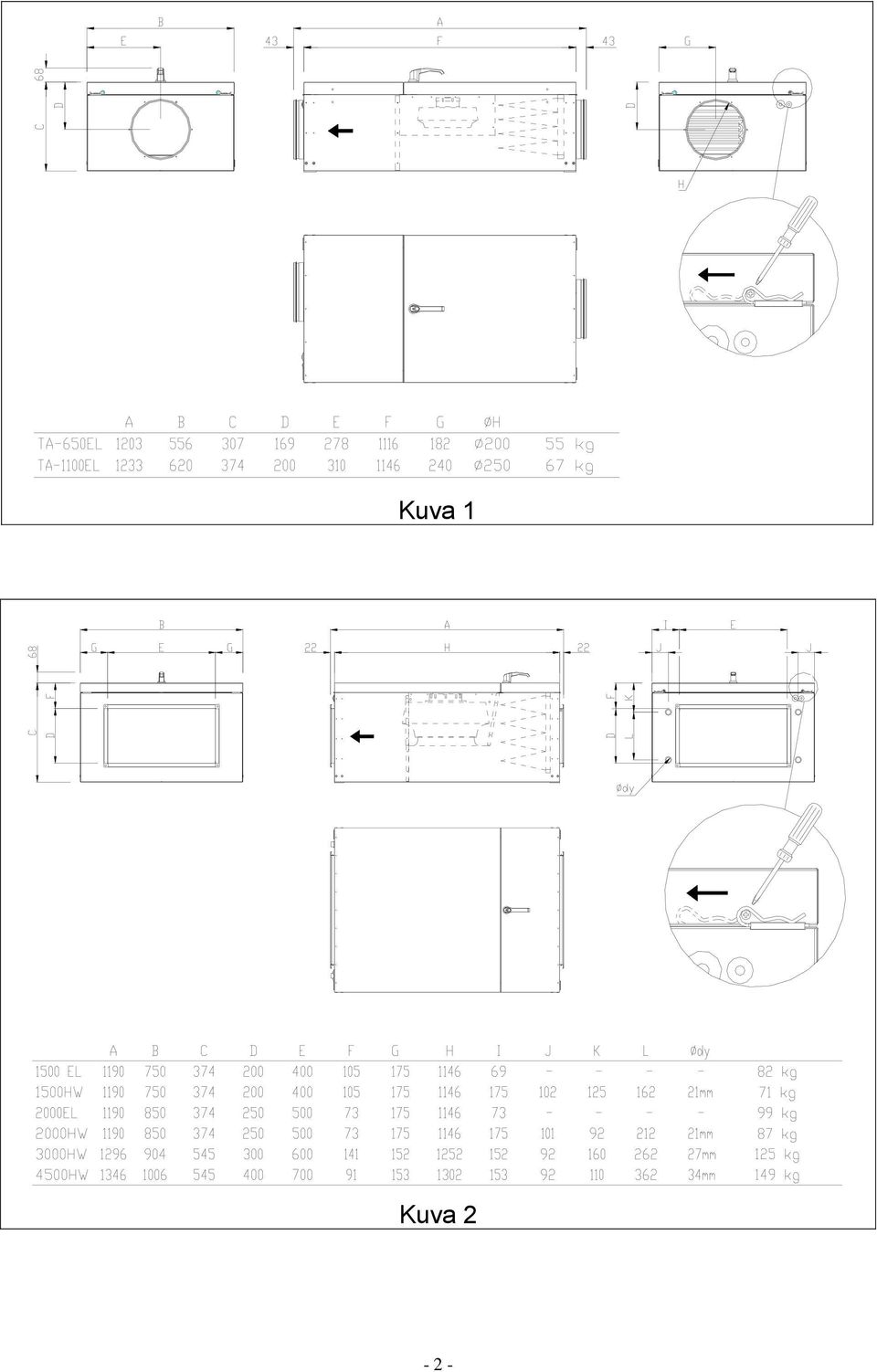

2 Kuva 1 Kuva 2-2 -
3 Kuva 3 Kuva 5-3 -

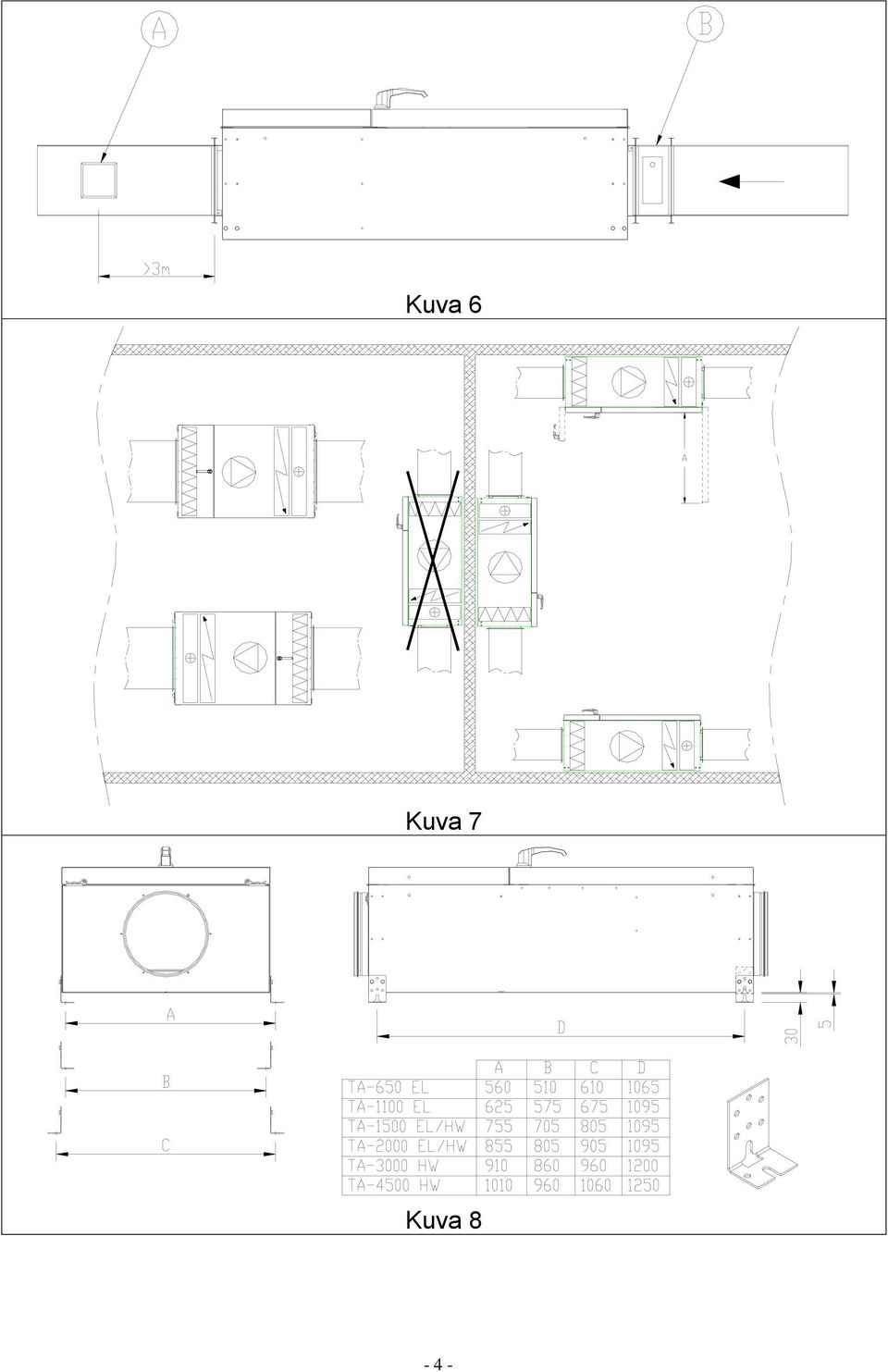

4 Kuva 6 Kuva 7 Kuva 8-4 -

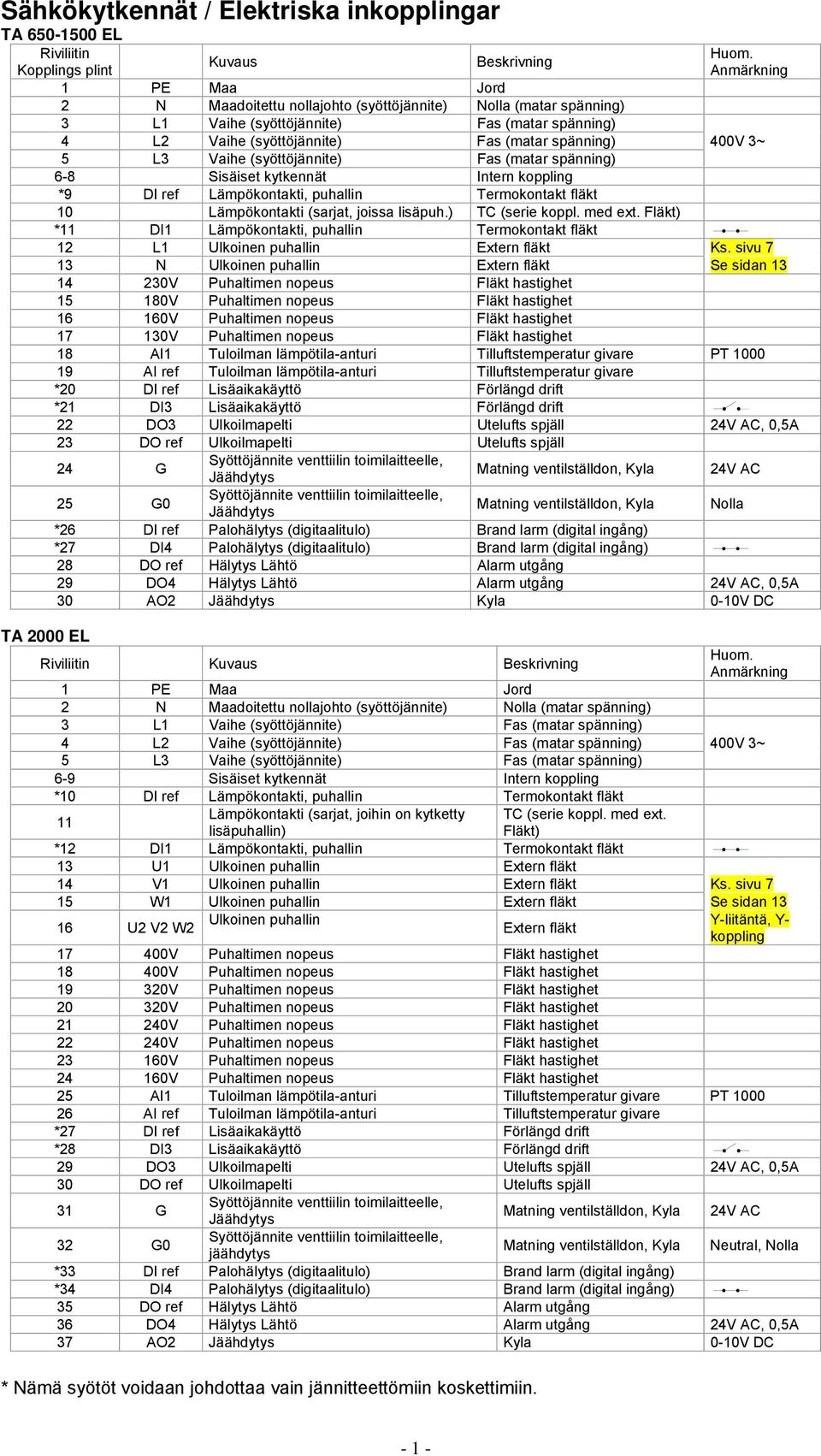

5 Sähkökytkennät / Elektriska inkopplingar TA EL Riviliitin Kopplings plint Kuvaus Beskrivning * Nämä syötöt voidaan johdottaa vain jännitteettömiin koskettimiin. Huom. Anmärkning 1 PE Maa Jord 2 N Maadoitettu nollajohto (syöttöjännite) Nolla (matar spänning) 3 L1 Vaihe (syöttöjännite) Fas (matar spänning) 4 L2 Vaihe (syöttöjännite) Fas (matar spänning) 400V 3~ 5 L3 Vaihe (syöttöjännite) Fas (matar spänning) 6-8 Sisäiset kytkennät Intern koppling *9 DI ref Lämpökontakti, puhallin Termokontakt fläkt 10 Lämpökontakti (sarjat, joissa lisäpuh.) TC (serie koppl. med ext. Fläkt) *11 DI1 Lämpökontakti, puhallin Termokontakt fläkt 12 L1 Ulkoinen puhallin Extern fläkt Ks. sivu 7 13 N Ulkoinen puhallin Extern fläkt Se sidan V Puhaltimen nopeus Fläkt hastighet V Puhaltimen nopeus Fläkt hastighet V Puhaltimen nopeus Fläkt hastighet V Puhaltimen nopeus Fläkt hastighet 18 AI1 Tuloilman lämpötila-anturi Tilluftstemperatur givare PT AI ref Tuloilman lämpötila-anturi Tilluftstemperatur givare *20 DI ref Lisäaikakäyttö Förlängd drift *21 DI3 Lisäaikakäyttö Förlängd drift 22 DO3 Ulkoilmapelti Utelufts spjäll 24V AC, 0,5A 23 DO ref Ulkoilmapelti Utelufts spjäll 24 G Jäähdytys Matning ventilställdon, Kyla 24V AC 25 G0 Jäähdytys Matning ventilställdon, Kyla Nolla *26 DI ref Palohälytys (digitaalitulo) Brand larm (digital ingång) *27 DI4 Palohälytys (digitaalitulo) Brand larm (digital ingång) 28 DO ref Hälytys Lähtö Alarm utgång 29 DO4 Hälytys Lähtö Alarm utgång 24V AC, 0,5A 30 AO2 Jäähdytys Kyla 0-10V DC TA 2000 EL Riviliitin Kuvaus Beskrivning Huom. Anmärkning 1 PE Maa Jord 2 N Maadoitettu nollajohto (syöttöjännite) Nolla (matar spänning) 3 L1 Vaihe (syöttöjännite) Fas (matar spänning) 4 L2 Vaihe (syöttöjännite) Fas (matar spänning) 400V 3~ 5 L3 Vaihe (syöttöjännite) Fas (matar spänning) 6-9 Sisäiset kytkennät Intern koppling *10 DI ref Lämpökontakti, puhallin Termokontakt fläkt 11 Lämpökontakti (sarjat, joihin on kytketty TC (serie koppl. med ext. lisäpuhallin) Fläkt) *12 DI1 Lämpökontakti, puhallin Termokontakt fläkt 13 U1 Ulkoinen puhallin Extern fläkt 14 V1 Ulkoinen puhallin Extern fläkt Ks. sivu 7 15 W1 Ulkoinen puhallin Extern fläkt Se sidan U2 V2 W2 Ulkoinen puhallin Y-liitäntä, Y- Extern fläkt koppling V Puhaltimen nopeus Fläkt hastighet V Puhaltimen nopeus Fläkt hastighet V Puhaltimen nopeus Fläkt hastighet V Puhaltimen nopeus Fläkt hastighet V Puhaltimen nopeus Fläkt hastighet V Puhaltimen nopeus Fläkt hastighet V Puhaltimen nopeus Fläkt hastighet V Puhaltimen nopeus Fläkt hastighet 25 AI1 Tuloilman lämpötila-anturi Tilluftstemperatur givare PT AI ref Tuloilman lämpötila-anturi Tilluftstemperatur givare *27 DI ref Lisäaikakäyttö Förlängd drift *28 DI3 Lisäaikakäyttö Förlängd drift 29 DO3 Ulkoilmapelti Utelufts spjäll 24V AC, 0,5A 30 DO ref Ulkoilmapelti Utelufts spjäll 31 G Jäähdytys Matning ventilställdon, Kyla 24V AC 32 G0 jäähdytys Matning ventilställdon, Kyla Neutral, Nolla *33 DI ref Palohälytys (digitaalitulo) Brand larm (digital ingång) *34 DI4 Palohälytys (digitaalitulo) Brand larm (digital ingång) 35 DO ref Hälytys Lähtö Alarm utgång 36 DO4 Hälytys Lähtö Alarm utgång 24V AC, 0,5A 37 AO2 Jäähdytys Kyla 0-10V DC - 1 -
6 TA 1500 HW Riviliitin Kopplings plint Kuvaus Beskrivning (SE) Huom. Anmärkning 1 PE Maa Jord 2 L1 Vaihe (syöttöjännite) Fas (matar spänning) 230V 1~ N Maadoitettu nollajohto (syöttöjännite) Nolla (matar spänning) Sisäiset kytkennät Intern koppling *10 DI ref Lämpökontakti, puhallin Termokontakt fläkt Lämpökontakti (sarjat, joihin on kytketty lisäpuhallin) Puhaltimet: TC (serie koppl. med ext. Fläkt) *12 DI1 Lämpökontakti, puhallin Termokontakt fläkt 13 L1 Ulkoinen puhallin Extern fläkt Ks. sivu 7 14 N Ulkoinen puhallin Extern fläkt Se sidan AI1 Tuloilman lämpötila-anturi Tilluftstemperatur givare PT AI ref Tuloilman lämpötila-anturi Tilluftstemperatur givare *17 DI ref Lisäaikakäyttö Förlängd drift *18 DI3 Lisäaikakäyttö Förlängd drift 19 AO1 Signaali, veden lämmitys Signal värmebatteri 0-10V DC 20 G Lämmitys/Jäähdytys Matning ventilställdon Värme/Kyla 24V AC 21 G0 Neutral Matning ventilställdon Värme/Kyla Lämmitys/Jäähdytys Nolla 22 AI3 Jäätymissuojauksen lämpötila-anturi Frysskydds temp. givare PT AI ref Jäätymissuojauksen lämpötila-anturi Frysskydds temp. givare 24 DO3 Ulkoilmapelti Utelufts spjäll 24V AC, 0,5A 25 DO ref Ulkoilmapelti Utelufts spjäll 26 AO2 Jäähdytys Kyla 0-10V DC *27 DI ref Palohälytys (digitaalitulo) Brand larm (digital ingång) *28 DI4 Palohälytys (digitaalitulo) Brand larm (digital ingång) 29 DO ref Hälytys Lähtö Alarm utgång 30 DO4 Hälytys Lähtö Alarm utgång 24V AC, 0,5A TA HW Riviliitin Kuvaus Huom. Beskrivning (SE) Kopplings plint Anmärkning 1 PE Maa Jord 2 L1 Vaihe (syöttöjännite) Fas (matar spänning) 3 L2 Vaihe (syöttöjännite) Fas (matar spänning) 400V 3~ 4 L3 Vaihe (syöttöjännite) Fas (matar spänning) 5 N Maadoitettu nollajohto (syöttöjännite) Nolla (matar spänning) Sisäiset kytkennät Intern koppling *11 DI ref Lämpökontakti, puhallin Termokontakt fläkt 12 Lämpökontakti (sarjat, joihin kytketty lisäpuhallin) TC (serie koppl. med ext. Fläkt) *13 DI1 Lämpökontakti, puhallin Termokontakt fläkt 14 PE Maa, lisäpuhallin Jord, extern fläkt 15 U1 Ulkoinen puhallin Extern fläkt Ks. sivu 7 16 V1 Ulkoinen puhallin Extern fläkt Se sidan W1 Ulkoinen puhallin Extern fläkt 18 U2 V2 W2 Ulkoinen puhallin Y-liitäntä, Y- Extern fläkt koppling 19 AI1 Tuloilman lämpötila-anturi Tilluftstemperatur givare PT AI ref Tuloilman lämpötila-anturi Tilluftstemperatur givare *21 DI ref Lisäaikakäyttö Förlängd drift *22 DI3 Lisäaikakäyttö Förlängd drift 23 AO1 Signaali, veden lämmitys Signal värmebatteri 0-10V DC 24 G Lämmitys/Jäähdytys Matning ventilställdon Värme/Kyla 24V AC 25 G0 Neutral Matning ventilställdon Värme/Kyla Lämmitys/Jäähdytys Nolla 26 AI3 Jäätymissuojauksen lämpötila-anturi Frysskydds temp. givare PT AI ref Jäätymissuojauksen lämpötila-anturi Frysskydds temp. givare 28 DO3 Ulkoilmapelti Utelufts spjäll 24V AC, 0,5A 29 DO ref Ulkoilmapelti Utelufts spjäll 30 AO2 Jäähdytys Kyla 0-10V DC *31 DI ref Palohälytys (digitaalitulo) Brand larm (digital ingång) *32 DI4 Palohälytys (digitaalitulo) Brand larm (digital ingång) 33 DO ref Hälytys Lähtö Alarm utgång 34 DO4 Hälytys Lähtö Alarm utgång 24V AC, 0,5A * Nämä syötöt voidaan johdottaa vain jännitteettömiin koskettimiin.
7 Johdanto Asennus-, käyttö- ja huolto-ohje koskee Systemairin valmistamaa TA-ilmankäsittelykonetta. Se sisältää perustietoja ja suosituksia mitoituksesta, asennuksesta, käyntiinajosta ja käytöstä, joita tulee noudattaa laitteen oikean ja häiriöttömän käytön turvaamiseksi. Avain laitteen oikeaan ja turvalliseen käyttöön on tutustuminen tähän ohjekirjaan. Noudata laitteen käyttö- ja turvallisuusohjeita. Sisällys Sähkökytkennät / Elektriska inkopplingar...1 TA EL... 1 TA 2000 EL... 1 TA 1500 HW... 3 TA HW... 3 Johdanto...4 Sisällys...4 Kuvaus...4 Valmistaja... 5 EUn vaatimustenmukaisuusvakuutus... 5 Mitat ja paino...5 Kuljetus ja varastointi...5 Mihin ja miten asennetaan...5 Vapaa tila... 5 Kanavisto...5 Kanavaliitännät... 5 Huomautus... 6 Sähköliitännät...6 Puhaltimen nopeuden muuttaminen... 6 Tehon kulutus... 6 Ulkoiset liitännät...7 Lämpötila-anturi, tuloilma... 7 Lisäpuhallin... 7 Lisäpuhaltimelle sallittu virta...7 Ajastin... 7 Ulkoilmapelti... 7 Jäähdytyspatteri (vesipatteri)... 7 Lämmityspatteri... 7 Sähkölämmitin...7 Kuumavesipatteri...7 Ohjauspaneeli...8 Lisälaitteet...8 Käyttöönotto...9 Ennen järjestelmän käyttöönottoa... 9 Kuvaus Kuva 3 A.) Tuloilmasuodatin B.) Tuloilmapuhallin C.) Sähkö- tai vesipatteri D.) Liitäntäkotelo (HW-laitteet) E.) Liitäntäkotelo (EL-laitteet) F.) Kanavaliitäntä, tulo G.) Kanavaliitäntä, lähtö Kuva 4a (2-tieventtiili), 4b (3-tieventtiili) A.) Jäätymisenestoanturi (vakio) B.) Toisiopiirin pumppu C.) Takaiskuventtiili D.) Venttiilin moottori + vesiventtiili (lisätarvike) E.) Primääripiirin pumppu Kuva 5 1. Hälytyspainike 7a. Keltainen 2. LED-hälytysvalo 7b. Oranssi 3. Kirjoitt. sallittu LED 7c. Punainen 4. OK-painike 7d. Ruskea 5. Tyhjennyspainike 7e. Musta 6. Kiinnitysrei ät 7. Liitäntäyksikkö Kuva 6 A.) Tuloilma-anturi B.) Moottorilla varustettu raitisilmapelti (lisälaite) - 4 -

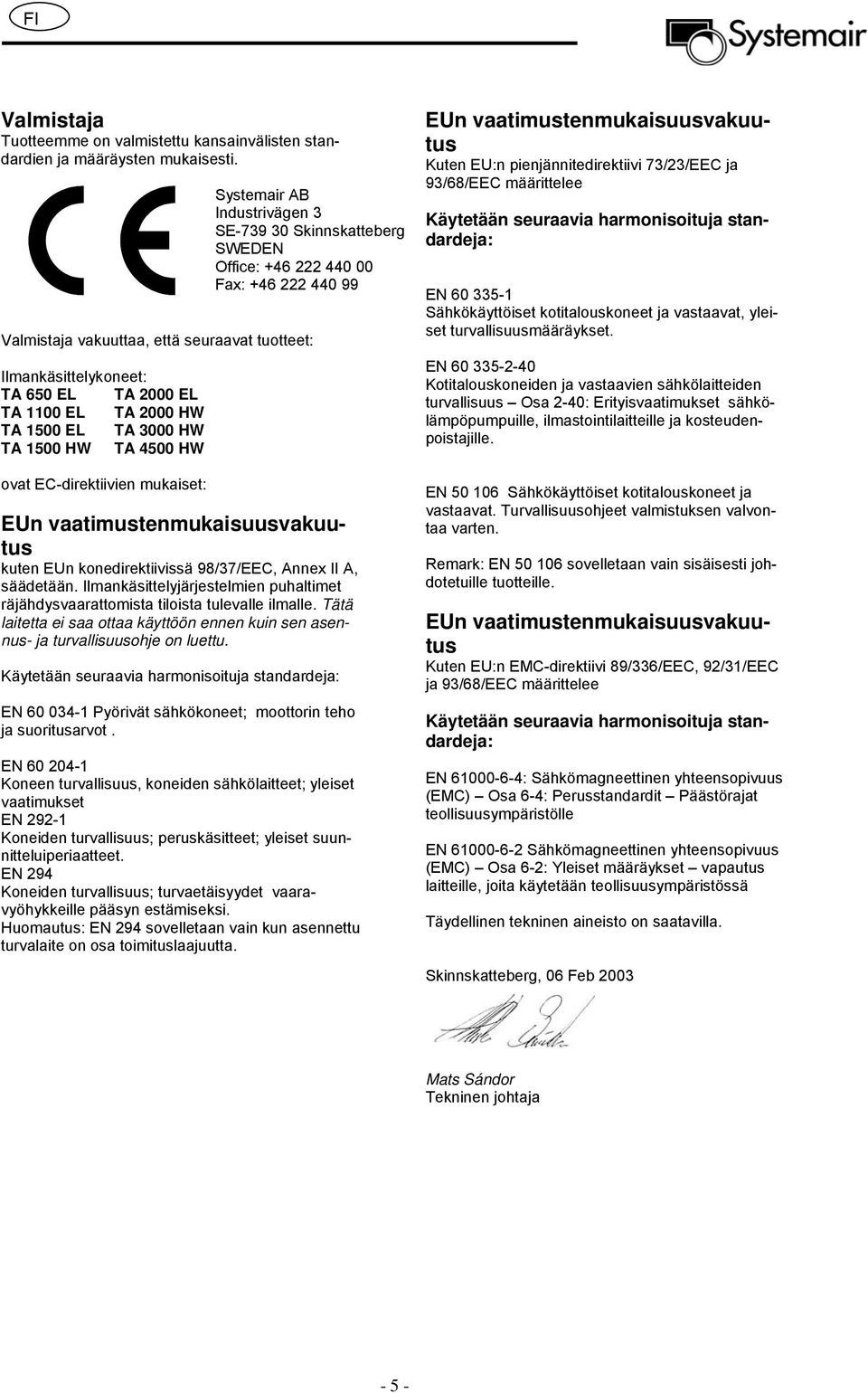

8 Valmistaja Tuotteemme on valmistettu kansainvälisten standardien ja määräysten mukaisesti. Systemair AB Industrivägen 3 SE Skinnskatteberg SWEDEN Office: Fax: Valmistaja vakuuttaa, että seuraavat tuotteet: Ilmankäsittelykoneet: TA 650 EL TA 2000 EL TA 1100 EL TA 2000 HW TA 1500 EL TA 3000 HW TA 1500 HW TA 4500 HW ovat EC-direktiivien mukaiset: EUn vaatimustenmukaisuusvakuutus kuten EUn konedirektiivissä 98/37/EEC, Annex II A, säädetään. Ilmankäsittelyjärjestelmien puhaltimet räjähdysvaarattomista tiloista tulevalle ilmalle. Tätä laitetta ei saa ottaa käyttöön ennen kuin sen asennus- ja turvallisuusohje on luettu. Käytetään seuraavia harmonisoituja standardeja: EN Pyörivät sähkökoneet; moottorin teho ja suoritusarvot. EN Koneen turvallisuus, koneiden sähkölaitteet; yleiset vaatimukset EN Koneiden turvallisuus; peruskäsitteet; yleiset suunnitteluiperiaatteet. EN 294 Koneiden turvallisuus; turvaetäisyydet vaaravyöhykkeille pääsyn estämiseksi. Huomautus: EN 294 sovelletaan vain kun asennettu turvalaite on osa toimituslaajuutta. EUn vaatimustenmukaisuusvakuutus Kuten EU:n pienjännitedirektiivi 73/23/EEC ja 93/68/EEC määrittelee Käytetään seuraavia harmonisoituja standardeja: EN Sähkökäyttöiset kotitalouskoneet ja vastaavat, yleiset turvallisuusmääräykset. EN Kotitalouskoneiden ja vastaavien sähkölaitteiden turvallisuus Osa 2-40: Erityisvaatimukset sähkölämpöpumpuille, ilmastointilaitteille ja kosteudenpoistajille. EN Sähkökäyttöiset kotitalouskoneet ja vastaavat. Turvallisuusohjeet valmistuksen valvontaa varten. Remark: EN sovelletaan vain sisäisesti johdotetuille tuotteille. EUn vaatimustenmukaisuusvakuutus Kuten EU:n EMC-direktiivi 89/336/EEC, 92/31/EEC ja 93/68/EEC määrittelee Käytetään seuraavia harmonisoituja standardeja: EN : Sähkömagneettinen yhteensopivuus (EMC) Osa 6-4: Perusstandardit Päästörajat teollisuusympäristölle EN Sähkömagneettinen yhteensopivuus (EMC) Osa 6-2: Yleiset määräykset vapautus laitteille, joita käytetään teollisuusympäristössä Täydellinen tekninen aineisto on saatavilla. Skinnskatteberg, 06 Feb 2003 Mats Sándor Tekninen johtaja - 5 -

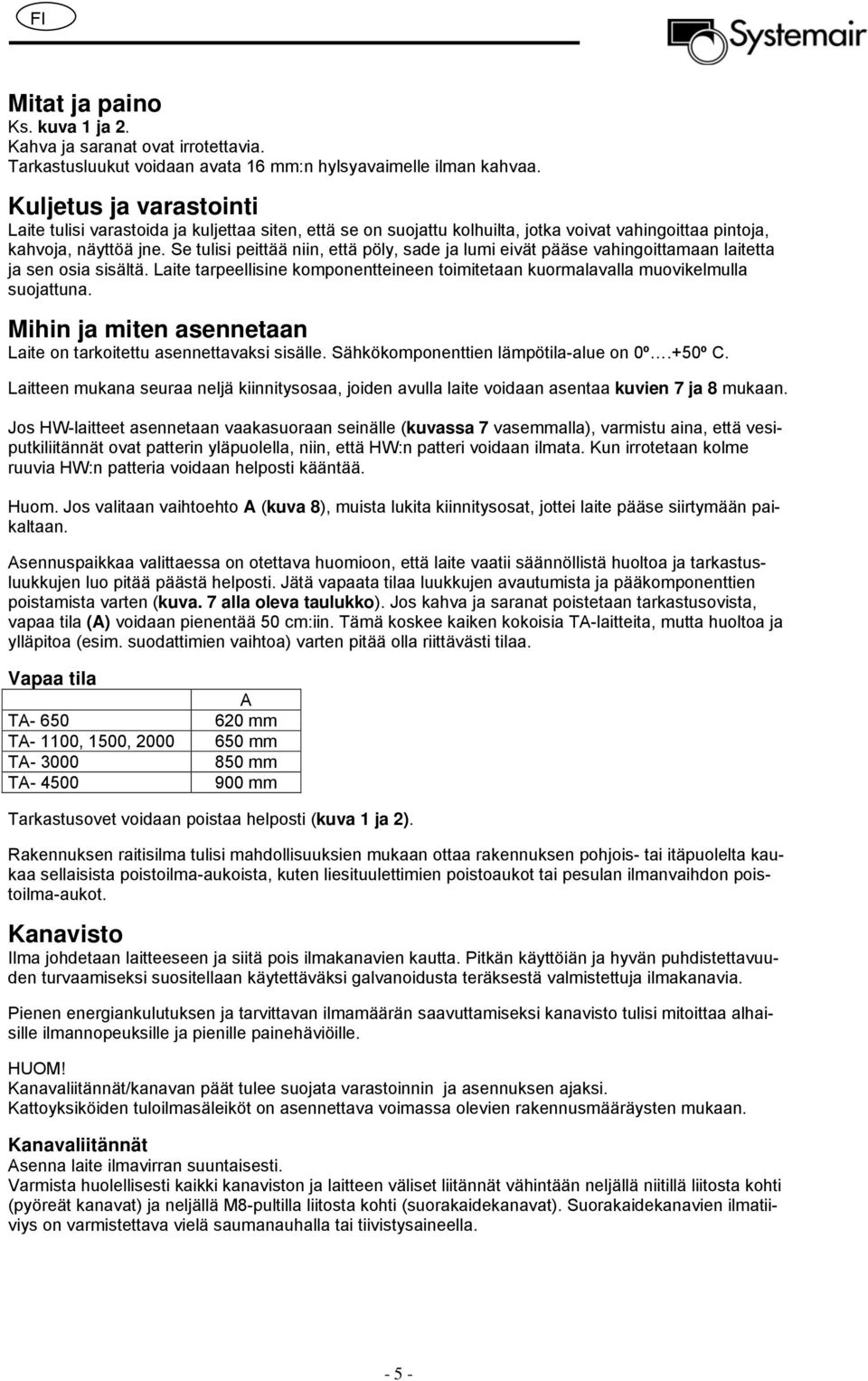

9 Mitat ja paino Ks. kuva 1 ja 2. Kahva ja saranat ovat irrotettavia. Tarkastusluukut voidaan avata 16 mm:n hylsyavaimelle ilman kahvaa. Kuljetus ja varastointi Laite tulisi varastoida ja kuljettaa siten, että se on suojattu kolhuilta, jotka voivat vahingoittaa pintoja, kahvoja, näyttöä jne. Se tulisi peittää niin, että pöly, sade ja lumi eivät pääse vahingoittamaan laitetta ja sen osia sisältä. Laite tarpeellisine komponentteineen toimitetaan kuormalavalla muovikelmulla suojattuna. Mihin ja miten asennetaan Laite on tarkoitettu asennettavaksi sisälle. Sähkökomponenttien lämpötila-alue on 0º.+50º C. Laitteen mukana seuraa neljä kiinnitysosaa, joiden avulla laite voidaan asentaa kuvien 7 ja 8 mukaan. Jos HW-laitteet asennetaan vaakasuoraan seinälle (kuvassa 7 vasemmalla), varmistu aina, että vesiputkiliitännät ovat patterin yläpuolella, niin, että HW:n patteri voidaan ilmata. Kun irrotetaan kolme ruuvia HW:n patteria voidaan helposti kääntää. Huom. Jos valitaan vaihtoehto A (kuva 8), muista lukita kiinnitysosat, jottei laite pääse siirtymään paikaltaan. Asennuspaikkaa valittaessa on otettava huomioon, että laite vaatii säännöllistä huoltoa ja tarkastusluukkujen luo pitää päästä helposti. Jätä vapaata tilaa luukkujen avautumista ja pääkomponenttien poistamista varten (kuva. 7 alla oleva taulukko). Jos kahva ja saranat poistetaan tarkastusovista, vapaa tila (A) voidaan pienentää 50 cm:iin. Tämä koskee kaiken kokoisia TA-laitteita, mutta huoltoa ja ylläpitoa (esim. suodattimien vaihtoa) varten pitää olla riittävästi tilaa. Vapaa tila TA- 650 TA- 1100, 1500, 2000 TA TA A 620 mm 650 mm 850 mm 900 mm Tarkastusovet voidaan poistaa helposti (kuva 1 ja 2). Rakennuksen raitisilma tulisi mahdollisuuksien mukaan ottaa rakennuksen pohjois- tai itäpuolelta kaukaa sellaisista poistoilma-aukoista, kuten liesituulettimien poistoaukot tai pesulan ilmanvaihdon poistoilma-aukot. Kanavisto Ilma johdetaan laitteeseen ja siitä pois ilmakanavien kautta. Pitkän käyttöiän ja hyvän puhdistettavuuden turvaamiseksi suositellaan käytettäväksi galvanoidusta teräksestä valmistettuja ilmakanavia. Pienen energiankulutuksen ja tarvittavan ilmamäärän saavuttamiseksi kanavisto tulisi mitoittaa alhaisille ilmannopeuksille ja pienille painehäviöille. HUOM! Kanavaliitännät/kanavan päät tulee suojata varastoinnin ja asennuksen ajaksi. Kattoyksiköiden tuloilmasäleiköt on asennettava voimassa olevien rakennusmääräysten mukaan. Kanavaliitännät Asenna laite ilmavirran suuntaisesti. Varmista huolellisesti kaikki kanaviston ja laitteen väliset liitännät vähintään neljällä niitillä liitosta kohti (pyöreät kanavat) ja neljällä M8-pultilla liitosta kohti (suorakaidekanavat). Suorakaidekanavien ilmatiiviys on varmistettava vielä saumanauhalla tai tiivistysaineella
10 Huomautus Kanaviston kautta johtuvan puhallinmelun pienentämiseksi ilmanottopäähän tulisi asentaa äänenvaimentimet. HUOM! Jos laite asennetaan kylmään paikkaan, varmistu, että kaikki liitokset on peitetty eristyksellä ja teipattu hyvin. Sähköliitännät Laitetta ei saa ottaa käyttöön ennen kuin kaikki sähköturvallisuutta koskevat ohjeet on luettu ja ymmärretty. Katso kuva 3. (pos. D: HW-laitteet, pos. E: EL-laitteet), jossa on liitäntäkotelo. Ks. sivu 1 ja 2 sekä liitteenä oleva kytkentäkaavio sähkökaapeleiden kytkemiseksi. Puhaltimen nopeuden muuttaminen TA EL: Liitäntäkoteloita (14-17) käytetään puhaltimen nopeuden asettamiseen, ks. sivu 1. Asetusarvo puhaltimen korkealle nopeudelle on liittimessä 14 (kaapeli, jossa on merkintä 230V) ja puhaltimen matalalle nopeudelle liittimessä 16 (kaapeli, jossa on merkintä 160V). TA 2000 EL: Liitäntäkoteloa (17-24) käytetään puhaltimen nopeuden asettamiseen, ks. sivu 1. Asetusarvo puhaltimen korkealle nopeudelle on liittimessä 17 ja 18 (kaapeli, jossa on merkintä 400V) ja puhaltimen matalalle nopeudelle liittimessä 21 ja 22 (kaapeli, jossa on merkintä 240V). Jos puhallin kytketään toiselle nopeudelle, korkean ja matalan nopeuden kaapeleiden paikkaa on vaihdettava. Esim. kun pienennetään puhaltimen nopeutta 400 V:sta 320 V:iin, liittimiin 17 ja 18 kytketyt kaapelit on siirrettävä liittimiin 19 ja 20. TA 1500 HW: Muuntajan päällä olevaa liitintä, jossa on merkintä 130V, 160V, 180V ja 230 V käytetään puhaltimen nopeuden asettamiseen. Asetusarvo puhaltimen korkealle nopeudelle on liittimessä 230V (yksinkertainen kaapeli, jossa on merkintä 230V) ja puhaltimen matalalle nopeudelle liittimessä 160V (kaapeli, jossa on merkintä 160V). Huom. 90V:llä merkittyä liitintä ei saa käyttää! TA HW: Muuntajan vieressä olevaa liitäntäkoteloa, jossa on merkintä 160V, 240V, 320V ja 400V), käytetään puhaltimen nopeuden asettamiseen. Asetusarvo puhaltimen korkealle nopeudelle on liittimessä 400V ja puhaltimen alhaiselle nopeudelle liittimessä 240V. Kytkettäessä toiselle puhaltimen nopeudelle puhaltimen korkean ja matalan nopeuden kaapelit on vaihdettava. Esim. kun pienennetään puhaltimen korkeaa nopeutta yhdellä askeleella, liittimiin 400V kytketyt kaapelit on siirrettävä liittimiin, joissa on merkintä 320 V. Tehon kulutus Puhallin Sähkölämmitin Yht. (kw) TA 650 EL 0,2 8,0 8,2 TA 1100 EL 0,3 13,0 13,3 TA 1500 EL 0,5 20,0 20,5 TA 1500 HW 0,6-0,6 TA 2000 EL 0,7 32,0 32,7 TA 2000 HW 0,7-0,7 TA 3000 HW 1,1-1,1 TA 4500 HW 1,9-1,9 40 0V V V V V V 320V 240V 160V 0 160V 240V 320V 400V Korkea nopeus 400V Puh. korkea nop. 320V Kork. puh. nop.400v Kork. puh. nop. 320V Kork. puh. nop. 320V Kork. puh. nop. 400V - 6 -

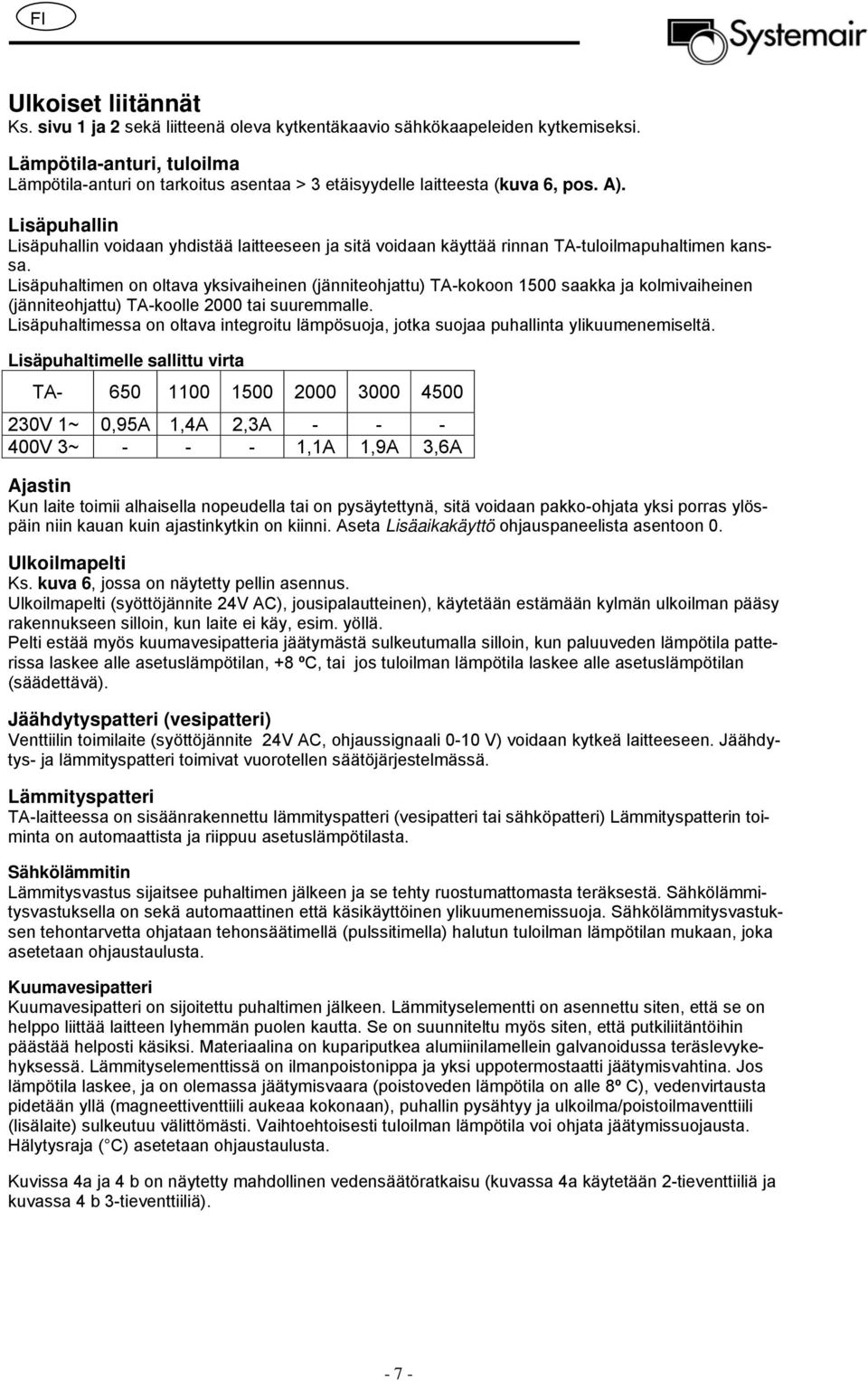

11 Ulkoiset liitännät Ks. sivu 1 ja 2 sekä liitteenä oleva kytkentäkaavio sähkökaapeleiden kytkemiseksi. Lämpötila-anturi, tuloilma Lämpötila-anturi on tarkoitus asentaa > 3 etäisyydelle laitteesta (kuva 6, pos. A). Lisäpuhallin Lisäpuhallin voidaan yhdistää laitteeseen ja sitä voidaan käyttää rinnan TA-tuloilmapuhaltimen kanssa. Lisäpuhaltimen on oltava yksivaiheinen (jänniteohjattu) TA-kokoon 1500 saakka ja kolmivaiheinen (jänniteohjattu) TA-koolle 2000 tai suuremmalle. Lisäpuhaltimessa on oltava integroitu lämpösuoja, jotka suojaa puhallinta ylikuumenemiseltä. Lisäpuhaltimelle sallittu virta TA V 1~ 0,95A 1,4A 2,3A V 3~ ,1A 1,9A 3,6A Ajastin Kun laite toimii alhaisella nopeudella tai on pysäytettynä, sitä voidaan pakko-ohjata yksi porras ylöspäin niin kauan kuin ajastinkytkin on kiinni. Aseta Lisäaikakäyttö ohjauspaneelista asentoon 0. Ulkoilmapelti Ks. kuva 6, jossa on näytetty pellin asennus. Ulkoilmapelti (syöttöjännite 24V AC), jousipalautteinen), käytetään estämään kylmän ulkoilman pääsy rakennukseen silloin, kun laite ei käy, esim. yöllä. Pelti estää myös kuumavesipatteria jäätymästä sulkeutumalla silloin, kun paluuveden lämpötila patterissa laskee alle asetuslämpötilan, +8 ºC, tai jos tuloilman lämpötila laskee alle asetuslämpötilan (säädettävä). Jäähdytyspatteri (vesipatteri) Venttiilin toimilaite (syöttöjännite 24V AC, ohjaussignaali 0-10 V) voidaan kytkeä laitteeseen. Jäähdytys- ja lämmityspatteri toimivat vuorotellen säätöjärjestelmässä. Lämmityspatteri TA-laitteessa on sisäänrakennettu lämmityspatteri (vesipatteri tai sähköpatteri) Lämmityspatterin toiminta on automaattista ja riippuu asetuslämpötilasta. Sähkölämmitin Lämmitysvastus sijaitsee puhaltimen jälkeen ja se tehty ruostumattomasta teräksestä. Sähkölämmitysvastuksella on sekä automaattinen että käsikäyttöinen ylikuumenemissuoja. Sähkölämmitysvastuksen tehontarvetta ohjataan tehonsäätimellä (pulssitimella) halutun tuloilman lämpötilan mukaan, joka asetetaan ohjaustaulusta. Kuumavesipatteri Kuumavesipatteri on sijoitettu puhaltimen jälkeen. Lämmityselementti on asennettu siten, että se on helppo liittää laitteen lyhemmän puolen kautta. Se on suunniteltu myös siten, että putkiliitäntöihin päästää helposti käsiksi. Materiaalina on kupariputkea alumiinilamellein galvanoidussa teräslevykehyksessä. Lämmityselementtissä on ilmanpoistonippa ja yksi uppotermostaatti jäätymisvahtina. Jos lämpötila laskee, ja on olemassa jäätymisvaara (poistoveden lämpötila on alle 8º C), vedenvirtausta pidetään yllä (magneettiventtiili aukeaa kokonaan), puhallin pysähtyy ja ulkoilma/poistoilmaventtiili (lisälaite) sulkeutuu välittömästi. Vaihtoehtoisesti tuloilman lämpötila voi ohjata jäätymissuojausta. Hälytysraja ( C) asetetaan ohjaustaulusta. Kuvissa 4a ja 4 b on näytetty mahdollinen vedensäätöratkaisu (kuvassa 4a käytetään 2-tieventtiiliä ja kuvassa 4 b 3-tieventtiiliä)

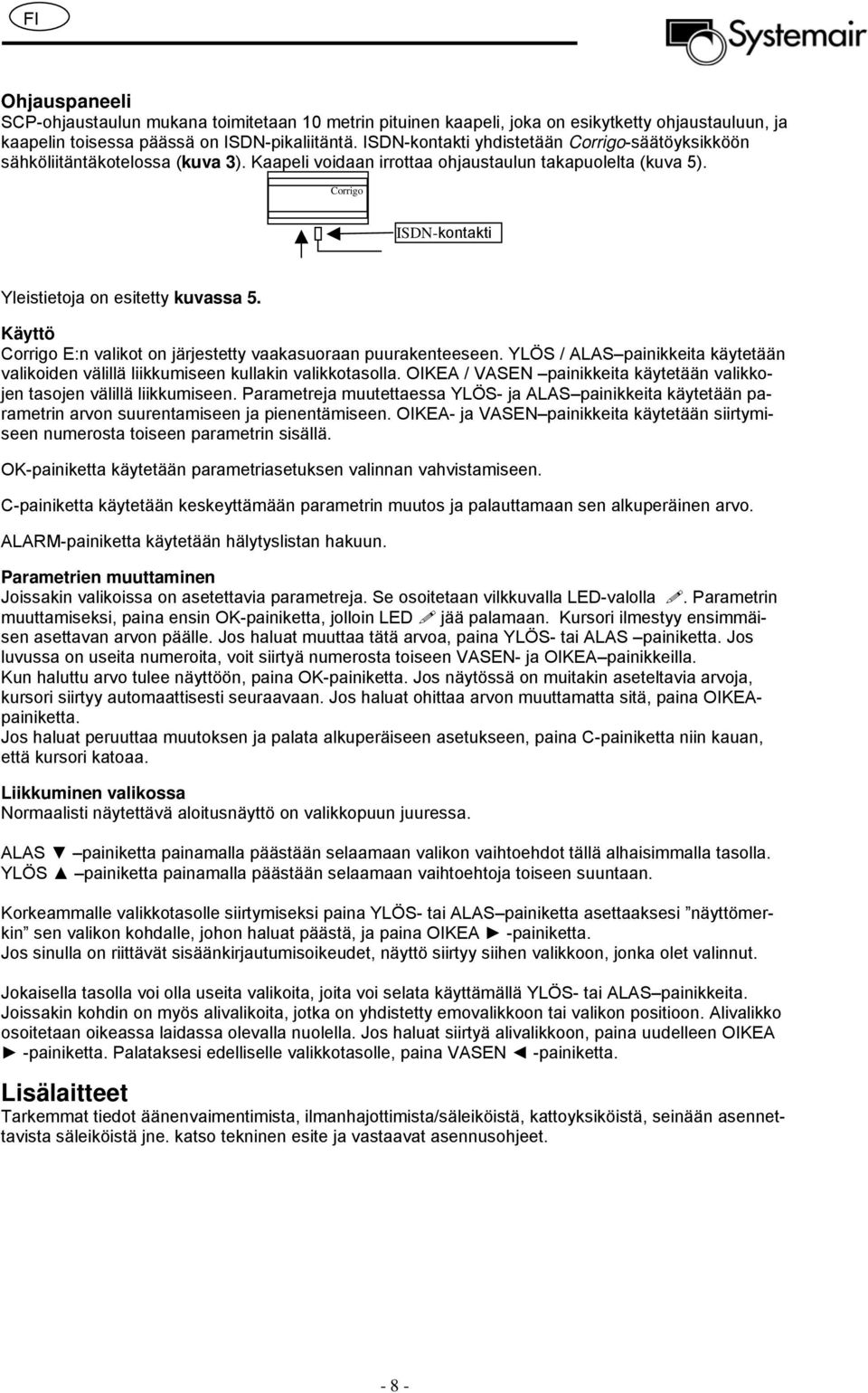

12 Ohjauspaneeli SCP-ohjaustaulun mukana toimitetaan 10 metrin pituinen kaapeli, joka on esikytketty ohjaustauluun, ja kaapelin toisessa päässä on ISDN-pikaliitäntä. ISDN-kontakti yhdistetään Corrigo-säätöyksikköön sähköliitäntäkotelossa (kuva 3). Kaapeli voidaan irrottaa ohjaustaulun takapuolelta (kuva 5). Corrigo ISDN-kontakti Yleistietoja on esitetty kuvassa 5. Käyttö Corrigo E:n valikot on järjestetty vaakasuoraan puurakenteeseen. YLÖS / ALAS painikkeita käytetään valikoiden välillä liikkumiseen kullakin valikkotasolla. OIKEA / VASEN painikkeita käytetään valikkojen tasojen välillä liikkumiseen. Parametreja muutettaessa YLÖS- ja ALAS painikkeita käytetään parametrin arvon suurentamiseen ja pienentämiseen. OIKEA- ja VASEN painikkeita käytetään siirtymiseen numerosta toiseen parametrin sisällä. OK-painiketta käytetään parametriasetuksen valinnan vahvistamiseen. C-painiketta käytetään keskeyttämään parametrin muutos ja palauttamaan sen alkuperäinen arvo. ALARM-painiketta käytetään hälytyslistan hakuun. Parametrien muuttaminen Joissakin valikoissa on asetettavia parametreja. Se osoitetaan vilkkuvalla LED-valolla. Parametrin muuttamiseksi, paina ensin OK-painiketta, jolloin LED jää palamaan. Kursori ilmestyy ensimmäisen asettavan arvon päälle. Jos haluat muuttaa tätä arvoa, paina YLÖS- tai ALAS painiketta. Jos luvussa on useita numeroita, voit siirtyä numerosta toiseen VASEN- ja OIKEA painikkeilla. Kun haluttu arvo tulee näyttöön, paina OK-painiketta. Jos näytössä on muitakin aseteltavia arvoja, kursori siirtyy automaattisesti seuraavaan. Jos haluat ohittaa arvon muuttamatta sitä, paina OIKEApainiketta. Jos haluat peruuttaa muutoksen ja palata alkuperäiseen asetukseen, paina C-painiketta niin kauan, että kursori katoaa. Liikkuminen valikossa Normaalisti näytettävä aloitusnäyttö on valikkopuun juuressa. ALAS painiketta painamalla päästään selaamaan valikon vaihtoehdot tällä alhaisimmalla tasolla. YLÖS painiketta painamalla päästään selaamaan vaihtoehtoja toiseen suuntaan. Korkeammalle valikkotasolle siirtymiseksi paina YLÖS- tai ALAS painiketta asettaaksesi näyttömerkin sen valikon kohdalle, johon haluat päästä, ja paina OIKEA -painiketta. Jos sinulla on riittävät sisäänkirjautumisoikeudet, näyttö siirtyy siihen valikkoon, jonka olet valinnut. Jokaisella tasolla voi olla useita valikoita, joita voi selata käyttämällä YLÖS- tai ALAS painikkeita. Joissakin kohdin on myös alivalikoita, jotka on yhdistetty emovalikkoon tai valikon positioon. Alivalikko osoitetaan oikeassa laidassa olevalla nuolella. Jos haluat siirtyä alivalikkoon, paina uudelleen OIKEA -painiketta. Palataksesi edelliselle valikkotasolle, paina VASEN -painiketta. Lisälaitteet Tarkemmat tiedot äänenvaimentimista, ilmanhajottimista/säleiköistä, kattoyksiköistä, seinään asennettavista säleiköistä jne. katso tekninen esite ja vastaavat asennusohjeet

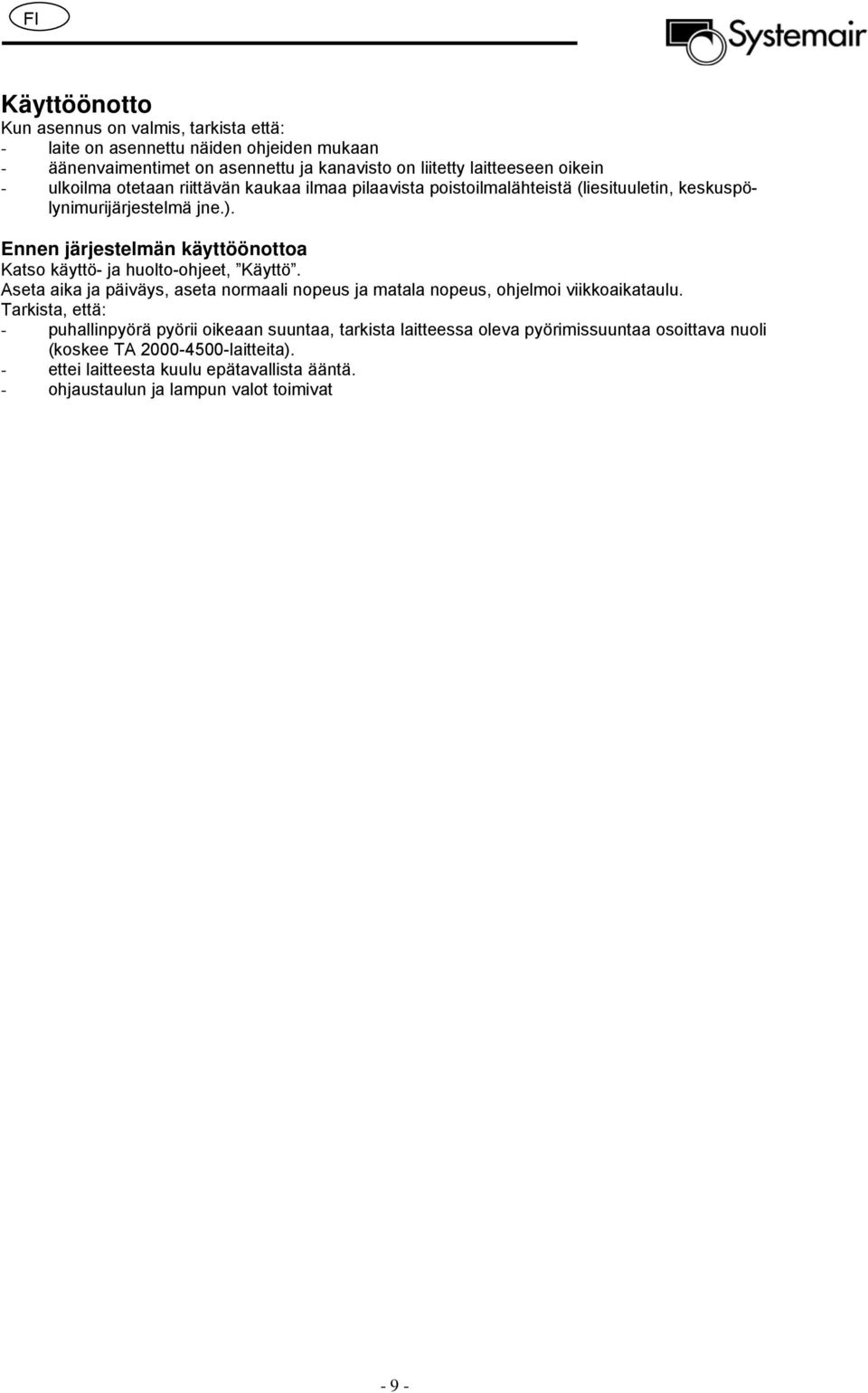

13 Käyttöönotto Kun asennus on valmis, tarkista että: - laite on asennettu näiden ohjeiden mukaan - äänenvaimentimet on asennettu ja kanavisto on liitetty laitteeseen oikein - ulkoilma otetaan riittävän kaukaa ilmaa pilaavista poistoilmalähteistä (liesituuletin, keskuspölynimurijärjestelmä jne.). Ennen järjestelmän käyttöönottoa Katso käyttö- ja huolto-ohjeet, Käyttö. Aseta aika ja päiväys, aseta normaali nopeus ja matala nopeus, ohjelmoi viikkoaikataulu. Tarkista, että: - puhallinpyörä pyörii oikeaan suuntaa, tarkista laitteessa oleva pyörimissuuntaa osoittava nuoli (koskee TA laitteita). - ettei laitteesta kuulu epätavallista ääntä. - ohjaustaulun ja lampun valot toimivat - 9 -
