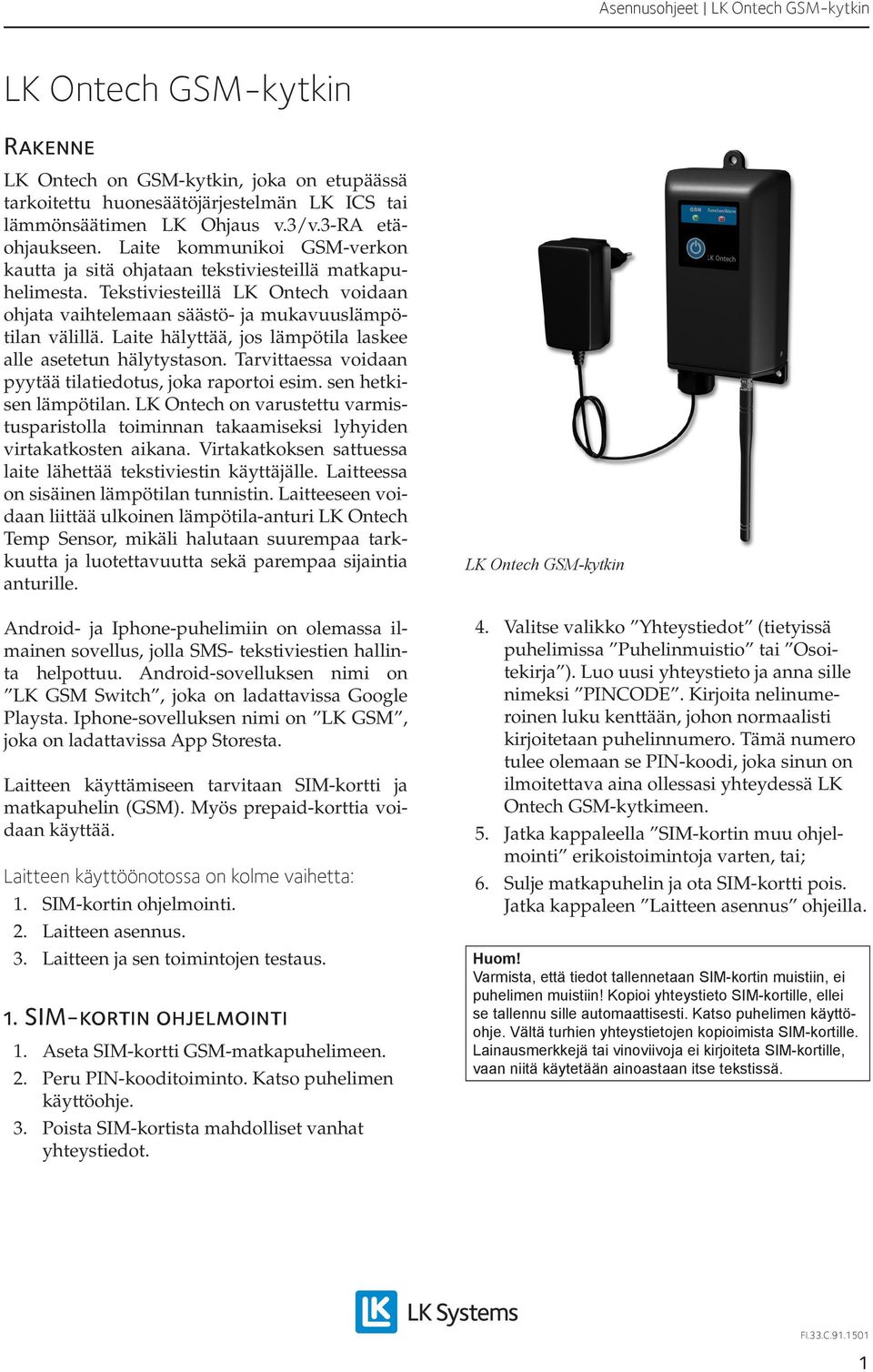

1 LK Ontech GSM-kytkin Rakenne LK Ontech on GSM-kytkin, joka on etupäässä tarkoitettu huonesäätöjärjestelmän LK ICS tai lämmönsäätimen LK Ohjaus v.3/v.3-ra etäohjaukseen. Laite kommunikoi GSM-verkon kautta ja sitä ohjataan tekstiviesteillä matkapuhelimesta. Tekstiviesteillä LK Ontech voidaan ohjata vaihtelemaan säästö- ja mukavuuslämpötilan välillä. Laite hälyttää, jos lämpötila laskee alle asetetun hälytystason. Tarvittaessa voidaan pyytää tilatiedotus, joka raportoi esim. sen hetkisen lämpötilan. LK Ontech on varustettu varmistusparistolla toiminnan takaamiseksi lyhyiden virtakatkosten aikana. Virtakatkoksen sattuessa laite lähettää tekstiviestin käyttäjälle. Laitteessa on sisäinen lämpötilan tunnistin. Laitteeseen voidaan liittää ulkoinen lämpötila-anturi LK Ontech Temp Sensor, mikäli halutaan suurempaa tarkkuutta ja luotettavuutta sekä parempaa sijaintia anturille. Android- ja Iphone-puhelimiin on olemassa ilmainen sovellus, jolla SMS- tekstiviestien hallinta helpottuu. Android-sovelluksen nimi on LK GSM Switch, joka on ladattavissa Google Playsta. Iphone-sovelluksen nimi on LK GSM, joka on ladattavissa App Storesta. Laitteen käyttämiseen tarvitaan SIM-kortti ja matkapuhelin (GSM). Myös prepaid-korttia voidaan käyttää. Laitteen käyttöönotossa on kolme vaihetta:. SIM-kortin ohjelmointi.. Laitteen asennus. 3. Laitteen ja sen toimintojen testaus.. SIM-kortin ohjelmointi. Aseta SIM-kortti GSM-matkapuhelimeen.. Peru PIN-kooditoiminto. Katso puhelimen käyttöohje. 3. Poista SIM-kortista mahdolliset vanhat yhteystiedot. LK Ontech GSM-kytkin 4. Valitse valikko Yhteystiedot (tietyissä puhelimissa Puhelinmuistio tai Osoitekirja ). Luo uusi yhteystieto ja anna sille nimeksi PINCODE. Kirjoita nelinumeroinen luku kenttään, johon normaalisti kirjoitetaan puhelinnumero. Tämä numero tulee olemaan se PIN-koodi, joka sinun on ilmoitettava aina ollessasi yhteydessä LK Ontech GSM-kytkimeen. 5. Jatka kappaleella SIM-kortin muu ohjelmointi erikoistoimintoja varten, tai; 6. Sulje matkapuhelin ja ota SIM-kortti pois. Jatka kappaleen Laitteen asennus ohjeilla. Huom! Varmista, että tiedot tallennetaan SIM-kortin muistiin, ei puhelimen muistiin! Kopioi yhteystieto SIM-kortille, ellei se tallennu sille automaattisesti. Katso puhelimen käyttöohje. Vältä turhien yhteystietojen kopioimista SIM-kortille. Lainausmerkkejä tai vinoviivoja ei kirjoiteta SIM-kortille, vaan niitä käytetään ainoastaan itse tekstissä.

2 SIM-kortin muu ohjelmointi Muiden toimintojen käyttämiseen SIM-kortille voidaan luoda useampia yhteystietoja alla olevan mukaan. Huom! Oikein tehdyn ohjelmoinnin varmistamiseksi voidaan laitteen käynnistämisen jälkeen pyytää SIM-kortin asetukset näyttävä tekstiviesti. Lisätietoja kappaleessa SIM-kortin asetukset näyttävä tekstiviesti. Pyydä aina tilannetiedotus, kun olet vaihtanut asetuksia.. Tee lähetyslista hälytystä varten (katso myös kappale Hälytys ).. Luo uusi yhteystieto ja anna sen nimeksi SMS0 (Huomioi, että 0 on nolla, eikä kirjain O).. Liitä siihen matkapuhelinnumero, johon ensimmäinen tekstiviesti lähetetään, kun hälytys aktivoituu. Tallenna. 3. Lähetyslistan seuraavien puhelinnumeroiden nimiksi annetaan SMS, SMS jne., sekä niihin liitetään ne puhelinnumerot, joihin hälytys annetaan. Kaikkia numeroita välillä SMS0 SMS9 voidaan käyttää, eli korkeintaan kymmentä numeroa.. Lämpötilavahdin (TEMP) aktivointi (katso myös kappale Lämpötila ).. Luo uusi yhteystieto ja anna sille nimeksi DEGREE. Puhelinnumeron kohdalle kirjoitetaan se lämpötila, jossa laitteen halutaan hälyttävän. Mikäli hälytyksen halutaan aktivoituvan miinusasteilla, lisätään nolla asteluvun eteen. Esim. 7 astetta on 07.. Luo uusi yhteystieto ja anna sille nimeksi TEMP. Kirjoita puhelinnumeron kohdalle numero, jos laitteen halutaan hälyttävän, kun lämpötila laskee kohdassa DE- GREE asetetun lämpötilan alle, tai numero, jos laitteen tulee hälyttää, kun lämpötila ylittää asetetun lämpötilan. 4. Hälytys virtakatkoksen (POWERFAIL) yhteydessä -toiminnon aktivointi (katso myös kappale Sisäinen varmistusparisto ).. Jos sisäinen akku (lisävaruste) on kytketty, laite voi hälyttää jännitteen hävitessä varsinaisesta virtalähteestä. Hälytys voidaan asettaa lähetettäväksi 0 40 minuutin jälkeen.. Luo uusi yhteystieto ja anna sille nimeksi POWERFAIL. Puhelinnumeron kohdalle kirjoitetaan ennen hälytystä halutun viiveen pituus minuuteissa (arvot 40 ovat sallittuja). Mikäli kirjoitetaan luku 0, toiminto kytkeytyy pois päältä. Liitäntöjen sijainti piirilevyssä A B Piirilevyn yläpuoli. SIMkortti E VARMISTUS- PARISTO Piirilevyn alapuoli. 0V A B DIP-KYTKIN ON C D 3. Ilmoita luettava lämpötila-anturi (EXTTEMP) (katso myös kappale Lämpötila ).. Jos ulkoista lämpötila-anturia aiotaan käyttää lämpötilan ilmoittamiseen, luo uusi yhteystieto ja anna sille nimeksi EXT- TEMP. Kirjoita puhelinnumeron kohdalle numero.

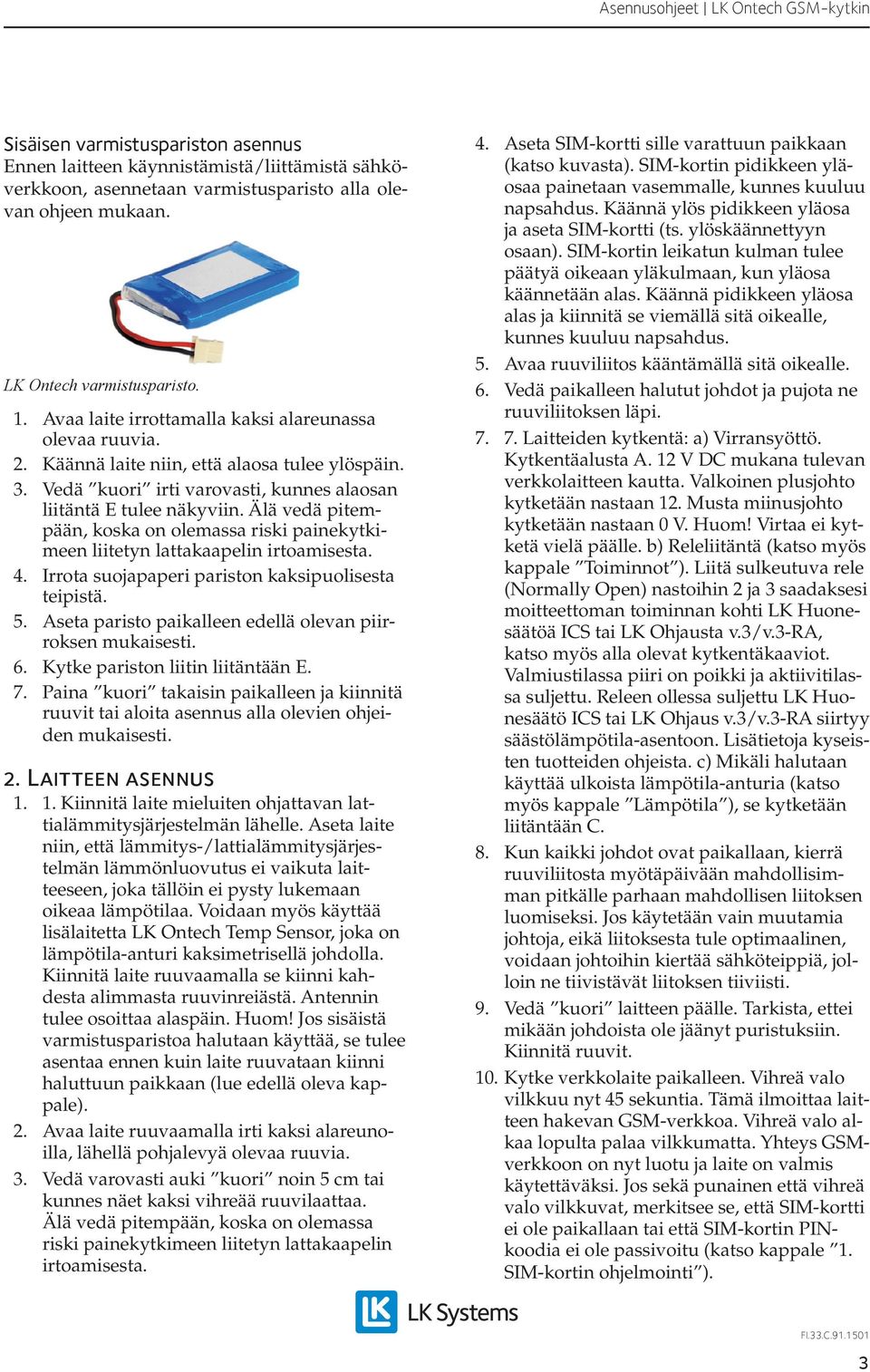

3 Sisäisen varmistuspariston asennus Ennen laitteen käynnistämistä/liittämistä sähköverkkoon, asennetaan varmistusparisto alla olevan ohjeen mukaan. LK Ontech varmistusparisto.. Avaa laite irrottamalla kaksi alareunassa olevaa ruuvia.. Käännä laite niin, että alaosa tulee ylöspäin. 3. Vedä kuori irti varovasti, kunnes alaosan liitäntä E tulee näkyviin. Älä vedä pitempään, koska on olemassa riski painekytkimeen liitetyn lattakaapelin irtoamisesta. 4. Irrota suojapaperi pariston kaksipuolisesta teipistä. 5. Aseta paristo paikalleen edellä olevan piirroksen mukaisesti. 6. Kytke pariston liitin liitäntään E. 7. Paina kuori takaisin paikalleen ja kiinnitä ruuvit tai aloita asennus alla olevien ohjeiden mukaisesti.. Laitteen asennus.. Kiinnitä laite mieluiten ohjattavan lattialämmitysjärjestelmän lähelle. Aseta laite niin, että lämmitys-/lattialämmitysjärjestelmän lämmönluovutus ei vaikuta laitteeseen, joka tällöin ei pysty lukemaan oikeaa lämpötilaa. Voidaan myös käyttää lisälaitetta LK Ontech Temp Sensor, joka on lämpötila-anturi kaksimetrisellä johdolla. Kiinnitä laite ruuvaamalla se kiinni kahdesta alimmasta ruuvinreiästä. Antennin tulee osoittaa alaspäin. Huom! Jos sisäistä varmistusparistoa halutaan käyttää, se tulee asentaa ennen kuin laite ruuvataan kiinni haluttuun paikkaan (lue edellä oleva kappale).. Avaa laite ruuvaamalla irti kaksi alareunoilla, lähellä pohjalevyä olevaa ruuvia. 3. Vedä varovasti auki kuori noin 5 cm tai kunnes näet kaksi vihreää ruuvilaattaa. Älä vedä pitempään, koska on olemassa riski painekytkimeen liitetyn lattakaapelin irtoamisesta. 4. Aseta SIM-kortti sille varattuun paikkaan (katso kuvasta). SIM-kortin pidikkeen yläosaa painetaan vasemmalle, kunnes kuuluu napsahdus. Käännä ylös pidikkeen yläosa ja aseta SIM-kortti (ts. ylöskäännettyyn osaan). SIM-kortin leikatun kulman tulee päätyä oikeaan yläkulmaan, kun yläosa käännetään alas. Käännä pidikkeen yläosa alas ja kiinnitä se viemällä sitä oikealle, kunnes kuuluu napsahdus. 5. Avaa ruuviliitos kääntämällä sitä oikealle. 6. Vedä paikalleen halutut johdot ja pujota ne ruuviliitoksen läpi Laitteiden kytkentä: a) Virransyöttö. Kytkentäalusta A. V DC mukana tulevan verkkolaitteen kautta. Valkoinen plusjohto kytketään nastaan. Musta miinusjohto kytketään nastaan 0 V. Huom! Virtaa ei kytketä vielä päälle. b) Releliitäntä (katso myös kappale Toiminnot ). Liitä sulkeutuva rele (Normally Open) nastoihin ja 3 saadaksesi moitteettoman toiminnan kohti LK Huonesäätöä ICS tai LK Ohjausta v.3/v.3-ra, katso myös alla olevat kytkentäkaaviot. Valmiustilassa piiri on poikki ja aktiivitilassa suljettu. Releen ollessa suljettu LK Huonesäätö ICS tai LK Ohjaus v.3/v.3-ra siirtyy säästölämpötila-asentoon. Lisätietoja kyseisten tuotteiden ohjeista. c) Mikäli halutaan käyttää ulkoista lämpötila-anturia (katso myös kappale Lämpötila ), se kytketään liitäntään C. 8. Kun kaikki johdot ovat paikallaan, kierrä ruuviliitosta myötäpäivään mahdollisimman pitkälle parhaan mahdollisen liitoksen luomiseksi. Jos käytetään vain muutamia johtoja, eikä liitoksesta tule optimaalinen, voidaan johtoihin kiertää sähköteippiä, jolloin ne tiivistävät liitoksen tiiviisti. 9. Vedä kuori laitteen päälle. Tarkista, ettei mikään johdoista ole jäänyt puristuksiin. Kiinnitä ruuvit. 0. Kytke verkkolaite paikalleen. Vihreä valo vilkkuu nyt 45 sekuntia. Tämä ilmoittaa laitteen hakevan GSM-verkkoa. Vihreä valo alkaa lopulta palaa vilkkumatta. Yhteys GSMverkkoon on nyt luotu ja laite on valmis käytettäväksi. Jos sekä punainen että vihreä valo vilkkuvat, merkitsee se, että SIM-kortti ei ole paikallaan tai että SIM-kortin PINkoodia ei ole passivoitu (katso kappale. SIM-kortin ohjelmointi ). 3

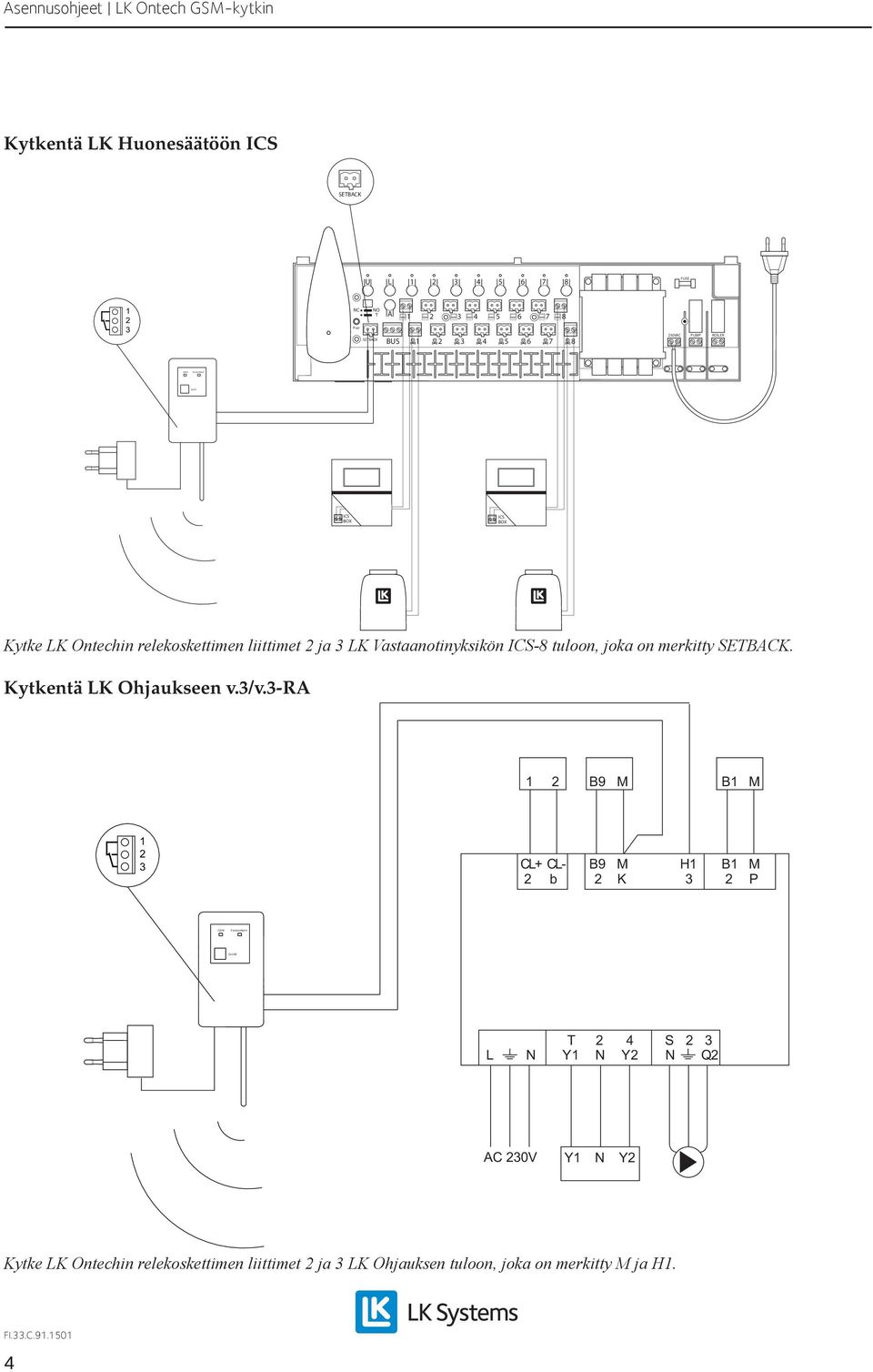

4 GSM Function/Alarm On/Off GSM Function/Alarm On/Off M M Asennusohjeet LK Ontech GSM-kytkin Kytkentä LK Huonesäätöön ICS SETBACK U L FUSE 3 NC Pwr SETBACK NO T A BUS M M M M M M VAC PUMP BOILER ICS BOX ICS BOX Kytke LK Ontechin relekoskettimen liittimet ja 3 LK Vastaanotinyksikön ICS-8 tuloon, joka on merkitty SETBACK. Kytkentä LK Ohjaukseen v.3/v.3-ra B9 M B M 3 CL+ CL- B9 M H B M b K 3 P T 4 S 3 L N Y N Y N Q AC 30V Y N Y Kytke LK Ontechin relekoskettimen liittimet ja 3 LK Ohjauksen tuloon, joka on merkitty M ja H. 4

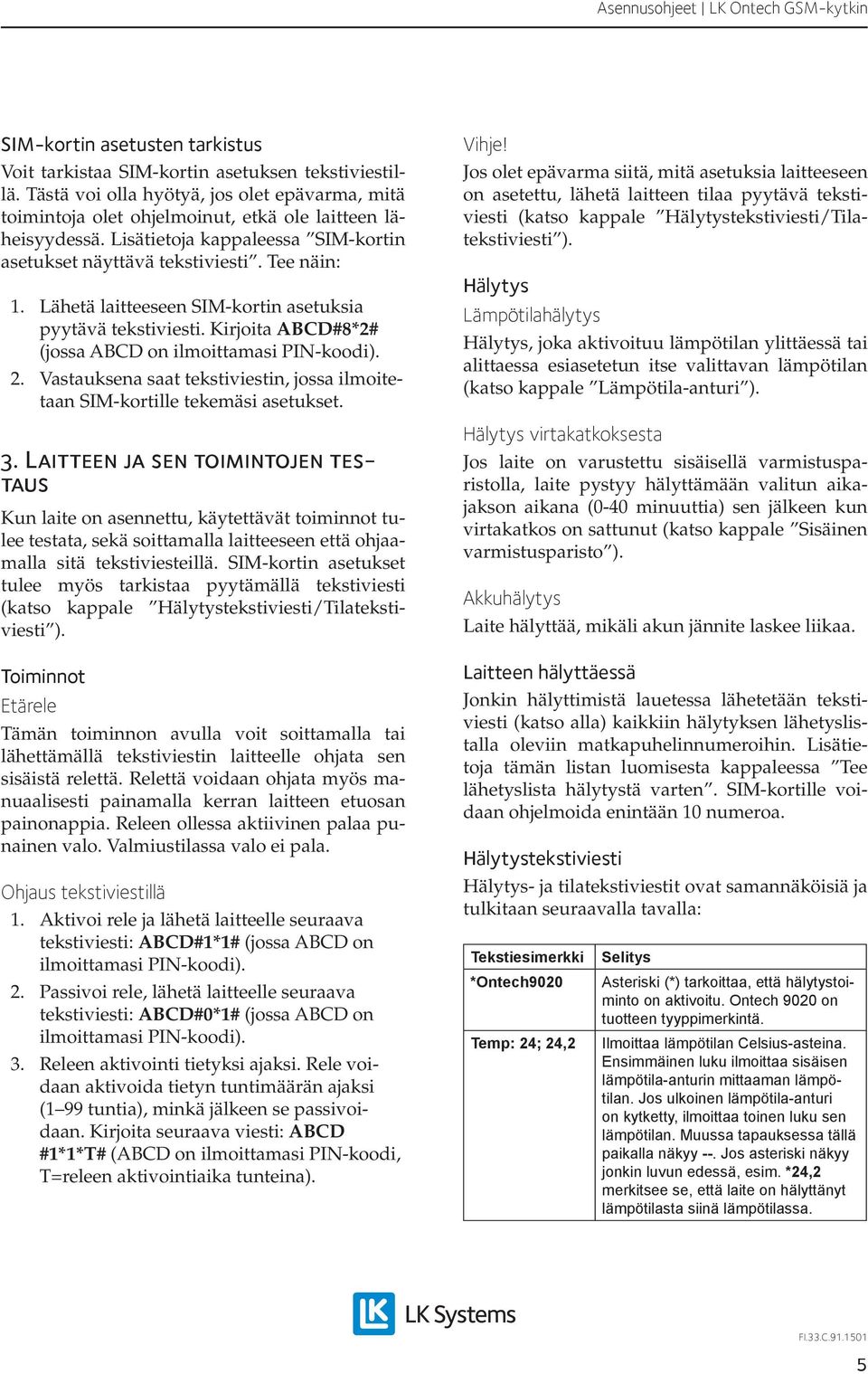

5 SIM-kortin asetusten tarkistus Voit tarkistaa SIM-kortin asetuksen tekstiviestillä. Tästä voi olla hyötyä, jos olet epävarma, mitä toimintoja olet ohjelmoinut, etkä ole laitteen läheisyydessä. Lisätietoja kappaleessa SIM-kortin asetukset näyttävä tekstiviesti. Tee näin:. Lähetä laitteeseen SIM-kortin asetuksia pyytävä tekstiviesti. Kirjoita ABCD#8*# (jossa ABCD on ilmoittamasi PIN-koodi).. Vastauksena saat tekstiviestin, jossa ilmoitetaan SIM-kortille tekemäsi asetukset. 3. Laitteen ja sen toimintojen testaus Kun laite on asennettu, käytettävät toiminnot tulee testata, sekä soittamalla laitteeseen että ohjaamalla sitä tekstiviesteillä. SIM-kortin asetukset tulee myös tarkistaa pyytämällä tekstiviesti (katso kappale Hälytystekstiviesti/Tilatekstiviesti ). Toiminnot Etärele Tämän toiminnon avulla voit soittamalla tai lähettämällä tekstiviestin laitteelle ohjata sen sisäistä relettä. Relettä voidaan ohjata myös manuaalisesti painamalla kerran laitteen etuosan painonappia. Releen ollessa aktiivinen palaa punainen valo. Valmiustilassa valo ei pala. Ohjaus tekstiviestillä. Aktivoi rele ja lähetä laitteelle seuraava tekstiviesti: ABCD#*# (jossa ABCD on ilmoittamasi PIN-koodi).. Passivoi rele, lähetä laitteelle seuraava tekstiviesti: ABCD#0*# (jossa ABCD on ilmoittamasi PIN-koodi). 3. Releen aktivointi tietyksi ajaksi. Rele voidaan aktivoida tietyn tuntimäärän ajaksi ( 99 tuntia), minkä jälkeen se passivoidaan. Kirjoita seuraava viesti: ABCD #**T# (ABCD on ilmoittamasi PIN-koodi, T=releen aktivointiaika tunteina). Vihje! Jos olet epävarma siitä, mitä asetuksia laitteeseen on asetettu, lähetä laitteen tilaa pyytävä tekstiviesti (katso kappale Hälytystekstiviesti/Tilatekstiviesti ). Hälytys Lämpötilahälytys Hälytys, joka aktivoituu lämpötilan ylittäessä tai alittaessa esiasetetun itse valittavan lämpötilan (katso kappale Lämpötila-anturi ). Hälytys virtakatkoksesta Jos laite on varustettu sisäisellä varmistusparistolla, laite pystyy hälyttämään valitun aikajakson aikana (0-40 minuuttia) sen jälkeen kun virtakatkos on sattunut (katso kappale Sisäinen varmistusparisto ). Akkuhälytys Laite hälyttää, mikäli akun jännite laskee liikaa. Laitteen hälyttäessä Jonkin hälyttimistä lauetessa lähetetään tekstiviesti (katso alla) kaikkiin hälytyksen lähetyslistalla oleviin matkapuhelinnumeroihin. Lisätietoja tämän listan luomisesta kappaleessa Tee lähetyslista hälytystä varten. SIM-kortille voidaan ohjelmoida enintään 0 numeroa. Hälytystekstiviesti Hälytys- ja tilatekstiviestit ovat samannäköisiä ja tulkitaan seuraavalla tavalla: Tekstiesimerkki *Ontech900 Temp: 4; 4, Asteriski (*) tarkoittaa, että hälytystoiminto on aktivoitu. Ontech 900 on tuotteen tyyppimerkintä. Ilmoittaa lämpötilan Celsius-asteina. Ensimmäinen luku ilmoittaa sisäisen lämpötila-anturin mittaaman lämpötilan. Jos ulkoinen lämpötila-anturi on kytketty, ilmoittaa toinen luku sen lämpötilan. Muussa tapauksessa tällä paikalla näkyy --. Jos asteriski näkyy jonkin luvun edessä, esim. *4, merkitsee se, että laite on hälyttänyt lämpötilasta siinä lämpötilassa. 5

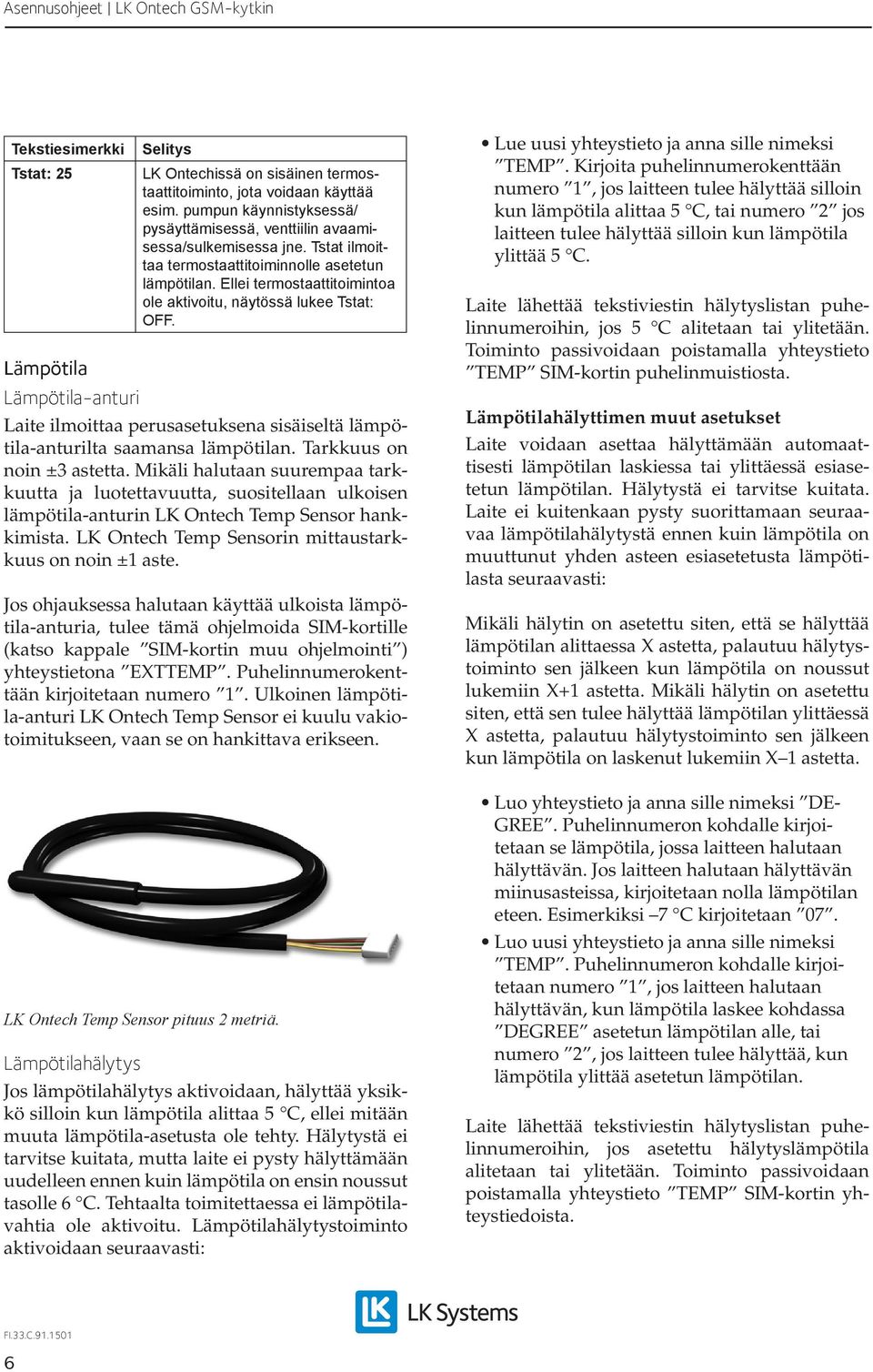

6 Tekstiesimerkki Tstat: 5 LK Ontechissä on sisäinen termostaattitoiminto, jota voidaan käyttää esim. pumpun käynnistyksessä/ pysäyttämisessä, venttiilin avaamisessa/sulkemisessa jne. Tstat ilmoittaa termostaattitoiminnolle asetetun lämpötilan. Ellei termostaattitoimintoa ole aktivoitu, näytössä lukee Tstat: OFF. Lämpötila Lämpötila-anturi Laite ilmoittaa perusasetuksena sisäiseltä lämpötila-anturilta saamansa lämpötilan. Tarkkuus on noin ±3 astetta. Mikäli halutaan suurempaa tarkkuutta ja luotettavuutta, suositellaan ulkoisen lämpötila-anturin LK Ontech Temp Sensor hankkimista. LK Ontech Temp Sensorin mittaustarkkuus on noin ± aste. Jos ohjauksessa halutaan käyttää ulkoista lämpötila-anturia, tulee tämä ohjelmoida SIM-kortille (katso kappale SIM-kortin muu ohjelmointi ) yhteystietona EXTTEMP. Puhelinnumerokenttään kirjoitetaan numero. Ulkoinen lämpötila-anturi LK Ontech Temp Sensor ei kuulu vakiotoimitukseen, vaan se on hankittava erikseen. LK Ontech Temp Sensor pituus metriä. Lämpötilahälytys Jos lämpötilahälytys aktivoidaan, hälyttää yksikkö silloin kun lämpötila alittaa 5 C, ellei mitään muuta lämpötila-asetusta ole tehty. Hälytystä ei tarvitse kuitata, mutta laite ei pysty hälyttämään uudelleen ennen kuin lämpötila on ensin noussut tasolle 6 C. Tehtaalta toimitettaessa ei lämpötilavahtia ole aktivoitu. Lämpötilahälytystoiminto aktivoidaan seuraavasti: Lue uusi yhteystieto ja anna sille nimeksi TEMP. Kirjoita puhelinnumerokenttään numero, jos laitteen tulee hälyttää silloin kun lämpötila alittaa 5 C, tai numero jos laitteen tulee hälyttää silloin kun lämpötila ylittää 5 C. Laite lähettää tekstiviestin hälytyslistan puhelinnumeroihin, jos 5 C alitetaan tai ylitetään. Toiminto passivoidaan poistamalla yhteystieto TEMP SIM-kortin puhelinmuistiosta. Lämpötilahälyttimen muut asetukset Laite voidaan asettaa hälyttämään automaattisesti lämpötilan laskiessa tai ylittäessä esiasetetun lämpötilan. Hälytystä ei tarvitse kuitata. Laite ei kuitenkaan pysty suorittamaan seuraavaa lämpötilahälytystä ennen kuin lämpötila on muuttunut yhden asteen esiasetetusta lämpötilasta seuraavasti: Mikäli hälytin on asetettu siten, että se hälyttää lämpötilan alittaessa X astetta, palautuu hälytystoiminto sen jälkeen kun lämpötila on noussut lukemiin X+ astetta. Mikäli hälytin on asetettu siten, että sen tulee hälyttää lämpötilan ylittäessä X astetta, palautuu hälytystoiminto sen jälkeen kun lämpötila on laskenut lukemiin X astetta. Luo yhteystieto ja anna sille nimeksi DE- GREE. Puhelinnumeron kohdalle kirjoitetaan se lämpötila, jossa laitteen halutaan hälyttävän. Jos laitteen halutaan hälyttävän miinusasteissa, kirjoitetaan nolla lämpötilan eteen. Esimerkiksi 7 C kirjoitetaan 07. Luo uusi yhteystieto ja anna sille nimeksi TEMP. Puhelinnumeron kohdalle kirjoitetaan numero, jos laitteen halutaan hälyttävän, kun lämpötila laskee kohdassa DEGREE asetetun lämpötilan alle, tai numero, jos laitteen tulee hälyttää, kun lämpötila ylittää asetetun lämpötilan. Laite lähettää tekstiviestin hälytyslistan puhelinnumeroihin, jos asetettu hälytyslämpötila alitetaan tai ylitetään. Toiminto passivoidaan poistamalla yhteystieto TEMP SIM-kortin yhteystiedoista. 6

7 Termostaattitoiminto LK Ontechissä on sisäinen termostaattitoiminto. Sitä voidaan käyttää esim. pumpun, venttiilin tai lämmönlähteen ohjaukseen. Järjestelmäratkaisut tehdään järjestelmäkohtaisesti. Jos LK Vastaanotinyksikkö ICS tai LK Ohjaus v.3 on asennettu, LK Ontech kytketään helpoiten näihin laitteisiin. Mikäli halutaan termostaattitoiminto, laite kytketään GSM-kytkimen relelähtöön. LK Ontech GSM-kytkin ohjelmoidaan siten, että saadaan aikaan termostaattitoiminto. Asettamalla haluttu lämpötila, laite mittaa lämpötilan ja kytkee päälle releen lämpötilan laskettua asteen alle asetetun lämpötilan. Laite passivoi releen lämpötilan ylittäessä asteella asetetun lämpötilan. Kytkentä tulee tehdä ammattimiehen toimesta. Termostaatin aktivointi tekstiviestillä Aktivoi termostaattitoiminto lähettämällä laitteelle seuraava tekstiviesti: ABCD#*D#, jossa ABCD on ilmoittamasi PINkoodi ja D on lämpötila, johon haluat asettaa termostaatin. Termostaatin kytkeminen pois päältä tekstiviestillä Kytke termostaattitoiminto pois päältä lähettämällä laitteelle seuraava tekstiviesti: Viivästetty hälytys virtakatkoksen yhteydessä Laite voidaan ohjelmoida viivästyttämään hälytystä virtakatkoksen yhteydessä. Tästä toiminnosta voi olla hyötyä, jos laite on kytketty verkkojännitteeseen, jossa syntyy lyhyehköjä virtakatkoksia, eikä hälytyksiä haluta syntyvän jokaisen virtakatkoksen yhteydessä. Tee näin:. Jos sisäinen akku (lisävaruste) on kytketty, laite voi hälyttää jännitteen hävitessä varsinaisesta virtalähteestä. Hälytys voidaan asettaa lähetettäväksi 0 40 minuutin jälkeen.. Luo uusi yhteystieto ja anna sille nimeksi POWERFAIL. Puhelinnumeron kohdalle kirjoitetaan ennen hälytystä halutun viiveen pituus minuuteissa (arvot 40 ovat sallittuja). Mikäli kirjoitetaan luku 0, toiminto kytkeytyy pois päältä. Laitteen pois päältä/päälle kytkeminen Kun sisäinen varmistusparisto on asennettu ja muut virtalähteet on kytketty irti, laite suljetaan painamalla painonappia ja pitämällä sitä alaspainettuna 5 sekuntia. Paristolaite kytketään paikalleen, kun laite taas kytketään päälle. ABCD##, jossa ABCD on ilmoittamasi PIN-koodi. Sisäinen varmistusparisto Hälytys virtakatkoksen yhteydessä Jos laitteeseen on asennettu sisäinen varmistusparisto, laite lähettää virtakatkoksen sattuessa tekstiviestin kaikkiin hälytyslistan puhelinnumeroihin tekstillä No main power. Ainoastaan lämpötilan mittaus toimii. Kun varmistusparisto on tyhjä, laite lähettää tekstiviestin Internal battery empty. 900 shuts down. Laite sulkee sen jälkeen itsensä. Uuden pariston laskettu kestoikä on noin tuntia. Sähkön palattua laite käynnistyy ja kaikki toiminnot toimivat jälleen. Laite lähettää tilatiedotuksen tekstiviestinä. 7

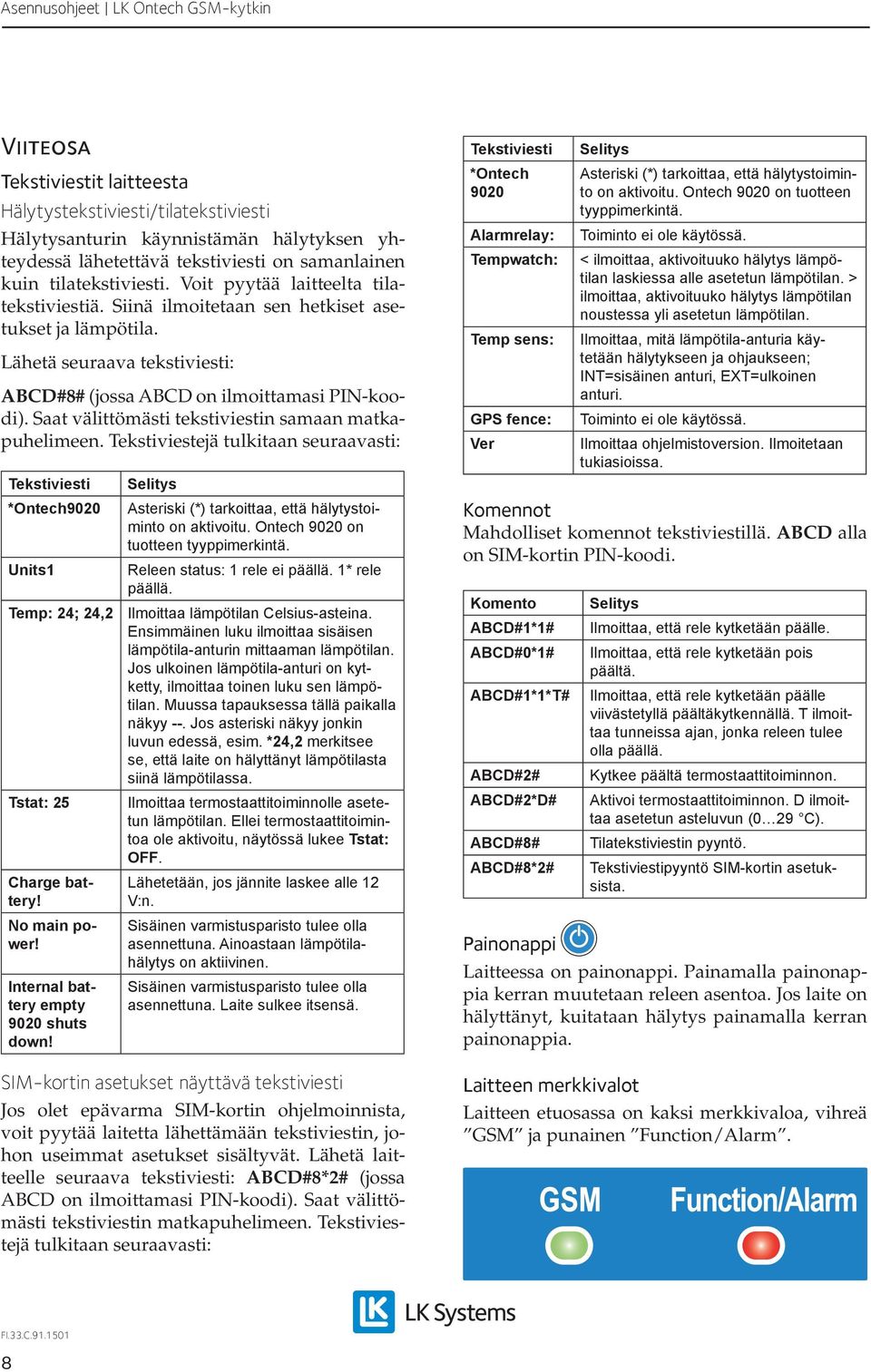

8 Viiteosa Tekstiviestit laitteesta Hälytystekstiviesti/tilatekstiviesti Hälytysanturin käynnistämän hälytyksen yhteydessä lähetettävä tekstiviesti on samanlainen kuin tilatekstiviesti. Voit pyytää laitteelta tilatekstiviestiä. Siinä ilmoitetaan sen hetkiset asetukset ja lämpötila. Lähetä seuraava tekstiviesti: ABCD#8# (jossa ABCD on ilmoittamasi PIN-koodi). Saat välittömästi tekstiviestin samaan matkapuhelimeen. Tekstiviestejä tulkitaan seuraavasti: Tekstiviesti *Ontech900 Units Temp: 4; 4, Tstat: 5 Charge battery! No main power! Internal battery empty 900 shuts down! Asteriski (*) tarkoittaa, että hälytystoiminto on aktivoitu. Ontech 900 on tuotteen tyyppimerkintä. Releen status: rele ei päällä. * rele päällä. Ilmoittaa lämpötilan Celsius-asteina. Ensimmäinen luku ilmoittaa sisäisen lämpötila-anturin mittaaman lämpötilan. Jos ulkoinen lämpötila-anturi on kytketty, ilmoittaa toinen luku sen lämpötilan. Muussa tapauksessa tällä paikalla näkyy --. Jos asteriski näkyy jonkin luvun edessä, esim. *4, merkitsee se, että laite on hälyttänyt lämpötilasta siinä lämpötilassa. Ilmoittaa termostaattitoiminnolle asetetun lämpötilan. Ellei termostaattitoimintoa ole aktivoitu, näytössä lukee Tstat: OFF. Lähetetään, jos jännite laskee alle V:n. Sisäinen varmistusparisto tulee olla asennettuna. Ainoastaan lämpötilahälytys on aktiivinen. Sisäinen varmistusparisto tulee olla asennettuna. Laite sulkee itsensä. SIM-kortin asetukset näyttävä tekstiviesti Jos olet epävarma SIM-kortin ohjelmoinnista, voit pyytää laitetta lähettämään tekstiviestin, johon useimmat asetukset sisältyvät. Lähetä laitteelle seuraava tekstiviesti: ABCD#8*# (jossa ABCD on ilmoittamasi PIN-koodi). Saat välittömästi tekstiviestin matkapuhelimeen. Tekstiviestejä tulkitaan seuraavasti: Tekstiviesti *Ontech 900 Alarmrelay: Tempwatch: Temp sens: GPS fence: Ver Asteriski (*) tarkoittaa, että hälytystoiminto on aktivoitu. Ontech 900 on tuotteen tyyppimerkintä. Toiminto ei ole käytössä. < ilmoittaa, aktivoituuko hälytys lämpötilan laskiessa alle asetetun lämpötilan. > ilmoittaa, aktivoituuko hälytys lämpötilan noustessa yli asetetun lämpötilan. Ilmoittaa, mitä lämpötila-anturia käytetään hälytykseen ja ohjaukseen; INT=sisäinen anturi, EXT=ulkoinen anturi. Toiminto ei ole käytössä. Ilmoittaa ohjelmistoversion. Ilmoitetaan tukiasioissa. Komennot Mahdolliset komennot tekstiviestillä. ABCD alla on SIM-kortin PIN-koodi. Komento ABCD#*# ABCD#0*# ABCD#**T# ABCD## ABCD#*D# ABCD#8# ABCD#8*# Ilmoittaa, että rele kytketään päälle. Ilmoittaa, että rele kytketään pois päältä. Ilmoittaa, että rele kytketään päälle viivästetyllä päältäkytkennällä. T ilmoittaa tunneissa ajan, jonka releen tulee olla päällä. Kytkee päältä termostaattitoiminnon. Aktivoi termostaattitoiminnon. D ilmoittaa asetetun asteluvun (0 9 C). Tilatekstiviestin pyyntö. Tekstiviestipyyntö SIM-kortin asetuksista. Painonappi Laitteessa on painonappi. Painamalla painonappia kerran muutetaan releen asentoa. Jos laite on hälyttänyt, kuitataan hälytys painamalla kerran painonappia. Laitteen merkkivalot Laitteen etuosassa on kaksi merkkivaloa, vihreä GSM ja punainen Function/Alarm. 8

9 Vihreä merkkivalo, GSM Nopea vilkunta Palaa vilkkumatta Punainen merkkivalo, Function/Alarm Palaa vilkkumatta Sammunut Vihreä ja punainen merkkivalo Molemmat vilkkuvat nopeasti Käynnistyksen yhteydessä laitteen hakiessa yhteyttä GSM-verkkoon. Laitteen menettäessä yhteyden GSM-verkkoon. Lisävarusteena voit ostaa ulkoisen GSM-antennin. Ota yhteys LK:n edustajaan. Laite päällä/valmiustilassa. Vianetsintä & Vihjeitä Rele kytketty päälle. Rele kytketty pois päältä. SIM-kortti puuttuu tai se on lukittu PIN-koodilla. Katso kappale. SIM-kortin ohjelmointi. Mistä tiedän, että prepaid-kortin saldo on nolla? Useimmilla prepaid-kortin käytön sallivilla verkko-operaattoreilla voit rekisteröidä prepaidkortin heidän kotisivullaan. Tällä tavoin voit tarkistaa internetistä kortin saldon. Pidä kuitenkin mielessä, että jotkin operaattorit vaativat että prepaid-korttia pitää käyttää tekstiviestien lähettämiseen tai puheluihin vähintään kerran vuodessa. Muussa tapauksessa on riski, että verkko-operaattori poistaa sen käytöstä. Operaattorit Valitse operaattori, joka ei käytä ns. roamingtekniikkaa. Ruotsissa suosittelemme ensisijaisesti operaattoreita Telia ja Telenor, Norjassa Netcom ja Telenor. Oire Sekä vihreä että punainen merkkivalo vilkkuu LK Ontechissä Toimenpide Laite ei pysty lukemaan SIM-korttia. Varmista, että SIM-kortin PIN-koodi on passivoitu. Katso kappale. SIM-kortin ohjelmointi. Varmista, että SIM-kortti on oikein paikallaan laitteessa. Tarkista matkapuhelimen SIM-kortti siinä olevan vian poissulkemiseksi. Oire Punainen valo merkkivilkkuu LK Ontechissä Vihreä merkkivalo vilkkuu LK Ontechissä Laite ei reagoi tekstiviesteihin Toimenpide Laite ei saa yhteyttä SIM-korttiin. Varmista, että tiedot on tallennettu SIM-kortin muistiin, ei puhelimen muistiin! Kopioi yhteystieto SIM-kortille, ellei se tallennu sille automaattisesti. Ei yhteyttä GSM-verkkoon. Varmista, että käytetyn operaattorin toiminta kattaa alueen testaamalla SIM-kortti matkapuhelimessa. Varmista, että antenni on asennettu oikein. Kokeile jollakin toisella SIM-kortilla. Väärä matkapuhelinnumero. Varmista, että puhelinnumero on oikea. Väärä PINkoodi. Varmista, että PIN-koodi on oikea. Tämä tehdään helpoimmin soittamalla laitteeseen ja näppäilemällä PIN-koodi ja sen jälkeen #. Jos koodi on oikea, laite vastaa lyhyellä piippauksella. Muussa tapauksessa puhelu katkeaa. DIP-kytkimen asetukset Tarkista, että DIP-kytkimessä on tehdasasetukset alla olevan taulukon mukaisesti. DIP-kytkin nro ON/OFF OFF -5 OFF 6 ON 7 OFF 8 OFF Tekniset tiedot Tuote nro 4 60 GSM GSM-liittymä Rele Sarjaliitäntä Sisäinen varmuusvirransyöttö Ulkoinen virransyöttö Tehontarve V -käytössä Kolmitaajuus GSM 900/800/900 Valinnainen, myös prepaid Jännitteetön, 30 V/0 A RS3 Litiumpolymeeri 4, V, 00 mah 30 V/3,8 V DC verkkolaitteen kautta n. 3 W Lämpötila-alue C Lämpötilatarkkuus sisäisellä anturilla Lämpötilatarkkuus ulkoisella anturilla (LK Ontech Temp Sensor) Kotelointiluokka Sertifiointi ±3 C ± C IP65 Täyttää EMC-, LVD- ja RT- TE-direktiivien vaatimukset. 9
