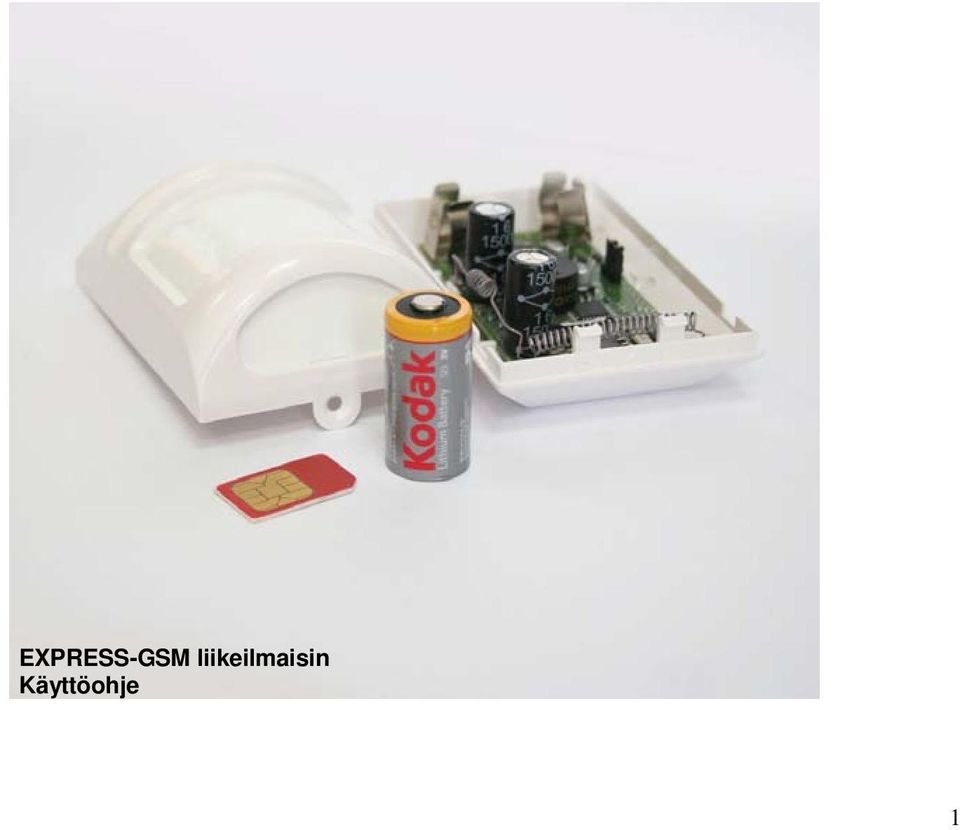

1 EXPRESS-GSM liikeilmaisin Käyttöohje 1

2 Lue tämä ohjekirja huolellisesti moitteettoman toiminnan sekä pitkän käyttöiän varmistamiseksi. Tämä ohjekirja on EXPRESS GSM-liikeilmaisimen asentamista ja huoltoa varten. Liikeilmaisin havaitsee ihmisen liikkeen ja tiedottaa siitä käyttäjälle GSM-verkon kautta. Se voidaan kytkeä päälle ja pois päältä kaukosäätimen avulla. Liikeilmaisin sisältää paristot, jotka mahdollistavat laitteen yhtenäisen toiminnan 6-12 kuukauden ajan. GSM-liikeilmaisimen SIM-kortin puhelinnumero: Express-liikeilmaisin mahdollistaa hälytysjärjestelmän käyttämisen vuokra-asunnossa, jossa kiinteän hälytysjärjestelmän asennus saattaa olla vaikeaa. Liikeilmaisin on helposti siirrettävissä. Kesällä asuntomurrot ovat yleisimpiä. Liikeilmaisin on ideaalinen kodin suojaamiseen loman aikana. Express-liikeilmaisin sopii myös väliaikaiseen käyttöön. Uuden talon, jossa ei vielä ole hälytysjärjestelmää, voi helposti suojata Express-liikeilmaisimella. Express-liikeilmaisin soveltuu myös työtilan suojaamiseen työpaikalla. Express-liikeilmaisin ei tunnista liikettä lasin läpi, joten auton voi suojata kauppareissun tai työpäivän aikana ilman vääriä hälytyksiä. Express-liikeilmaisin sopii myös työkalujen ja muiden arvoesineiden vartioimiseen työmailla. 2

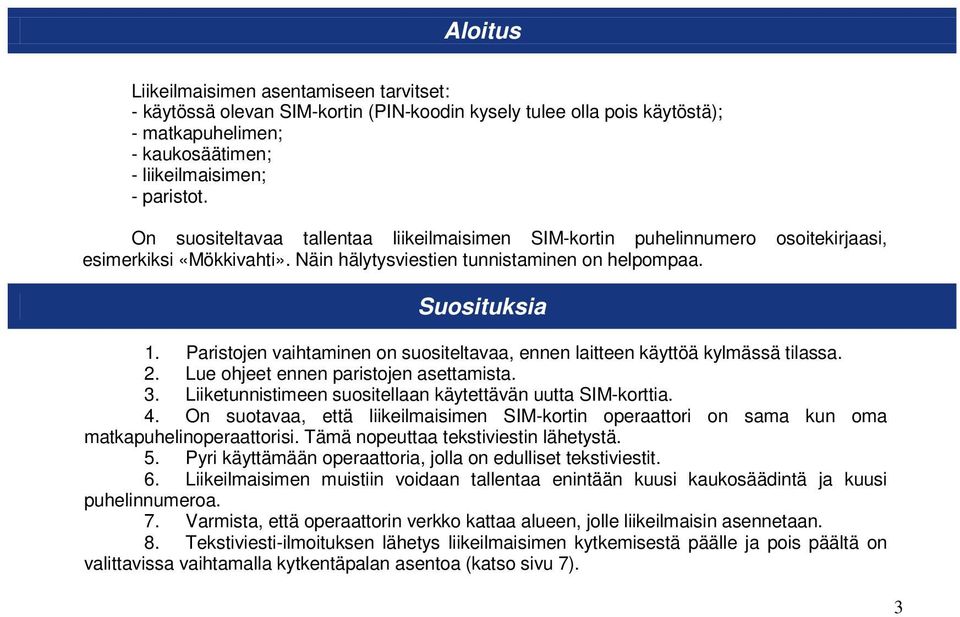

3 Aloitus Liikeilmaisimen asentamiseen tarvitset: - käytössä olevan SIM-kortin (PIN-koodin kysely tulee olla pois käytöstä); - matkapuhelimen; - kaukosäätimen; - liikeilmaisimen; - paristot. On suositeltavaa tallentaa liikeilmaisimen SIM-kortin puhelinnumero osoitekirjaasi, esimerkiksi «Mökkivahti». Näin hälytysviestien tunnistaminen on helpompaa. Suosituksia 1. Paristojen vaihtaminen on suositeltavaa, ennen laitteen käyttöä kylmässä tilassa. 2. Lue ohjeet ennen paristojen asettamista. 3. Liiketunnistimeen suositellaan käytettävän uutta SIM-korttia. 4. On suotavaa, että liikeilmaisimen SIM-kortin operaattori on sama kun oma matkapuhelinoperaattorisi. Tämä nopeuttaa tekstiviestin lähetystä. 5. Pyri käyttämään operaattoria, jolla on edulliset tekstiviestit. 6. Liikeilmaisimen muistiin voidaan tallentaa enintään kuusi kaukosäädintä ja kuusi puhelinnumeroa. 7. Varmista, että operaattorin verkko kattaa alueen, jolle liikeilmaisin asennetaan. 8. Tekstiviesti-ilmoituksen lähetys liikeilmaisimen kytkemisestä päälle ja pois päältä on valittavissa vaihtamalla kytkentäpalan asentoa (katso sivu 7). 3

4 9. Liikeilmaisin lähettää testausviestin seitsemän päivän välein. 10. Jos vaihdat SIM-kortin, alustaminen tulee suorittaa uudelleen. 11. Jos liikeilmaisimen alustaminen on suoritettu väärin, varmista että - SIM-kortti on asetettu oikein (katso sivu 6); - kytkentäpala on asennossa 1 tai 2 (katso sivu 6); - paristot ovat asetettu oikein päin. 12. Jos et onnistunut tallentamaan kaukosäädintä liikeilmaisimen muistiin tai soittamaan liikeilmaisimen numeroon, irrota liikeilmaisimen paristot ja odota 2-3 minuuttia. Aseta paristo takaisin paikoilleen ja odota 30 sekuntia, jonka jälkeen tallenna kaukosäädin liikeilmaisimen muistiin tai soita liikeilmaisimen numeroon.! Muista! Paristoissa on virtaa rajallisesti, joten virransäästötilan käyttäminen on suositeltavaa. VAROITUS! Älä irrota SIM-korttia akun ollessa kytketty. 4

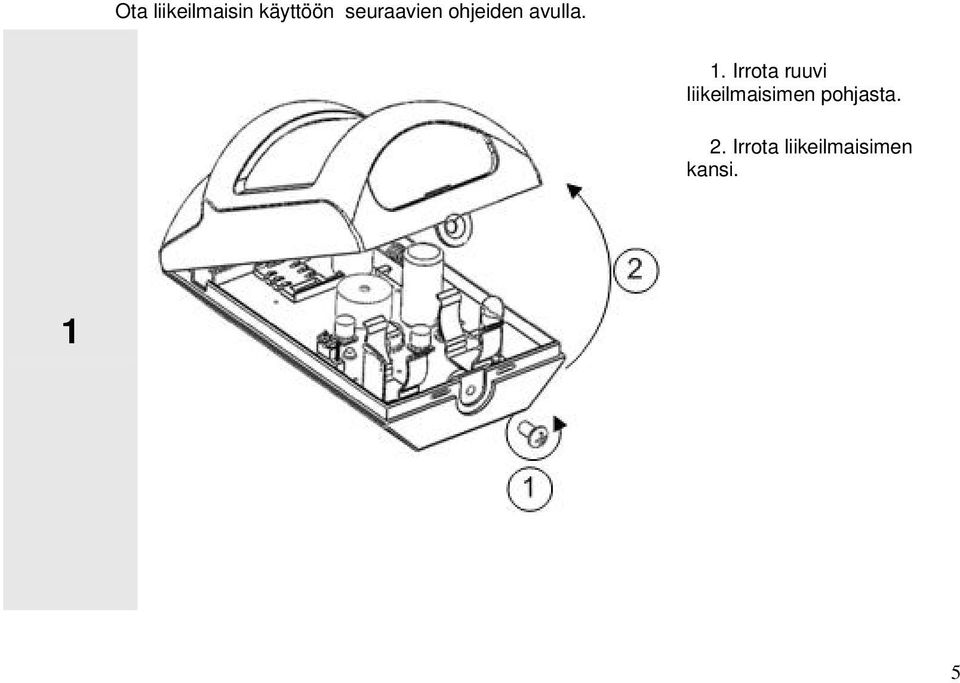

5 Ota liikeilmaisin käyttöön seuraavien ohjeiden avulla. 1. Irrota ruuvi liikeilmaisimen pohjasta. 2. Irrota liikeilmaisimen kansi. 1 5

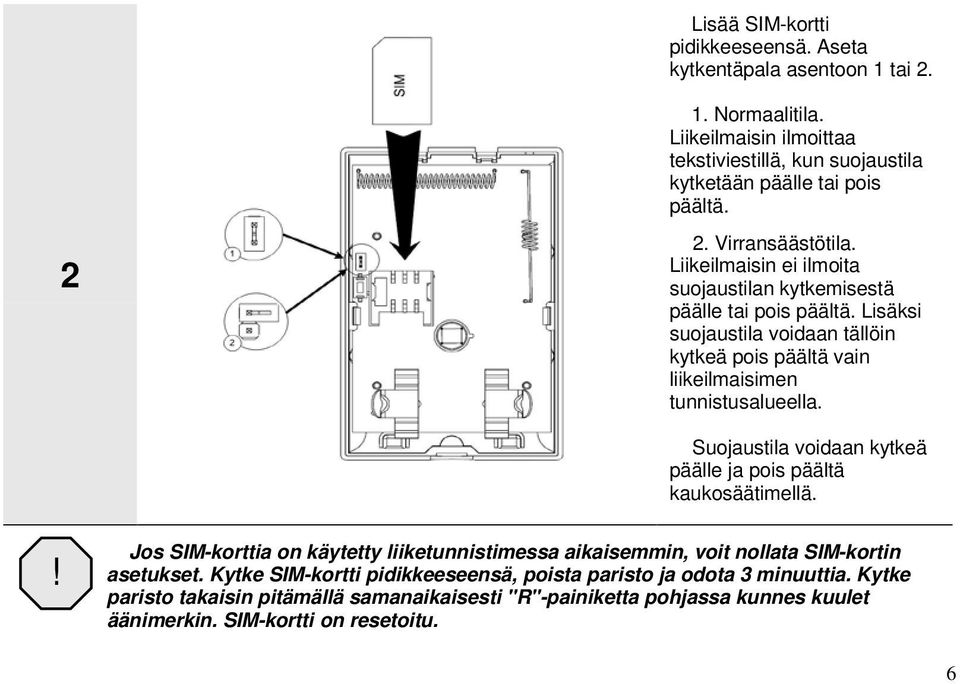

6 Lisää SIM-kortti pidikkeeseensä. Aseta kytkentäpala asentoon 1 tai Normaalitila. Liikeilmaisin ilmoittaa tekstiviestillä, kun suojaustila kytketään päälle tai pois päältä Virransäästötila. Liikeilmaisin ei ilmoita suojaustilan kytkemisestä päälle tai pois päältä. Lisäksi suojaustila voidaan tällöin kytkeä pois päältä vain liikeilmaisimen tunnistusalueella. Suojaustila voidaan kytkeä päälle ja pois päältä kaukosäätimellä.! Jos SIM-korttia on käytetty liiketunnistimessa aikaisemmin, voit nollata SIM-kortin asetukset. Kytke SIM-kortti pidikkeeseensä, poista paristo ja odota 3 minuuttia. Kytke paristo takaisin pitämällä samanaikaisesti "R"-painiketta pohjassa kunnes kuulet äänimerkin. SIM-kortti on resetoitu. 6

7 Aseta paristot liiketunnistimeen oikein päin. Liikeilmaisin antaa äänimerkin (3 piippausta) käynnistyessään, jonka jälkeen LED-valo vilkkuu sekunnin välein. 3 HUOM! Käynnistämisen jälkeen puhelinnumero tulee tallentaa liikeilmaisimen muistiin kolmenkymmenen sekunnin kuluessa (katso seuraava sivu). 7

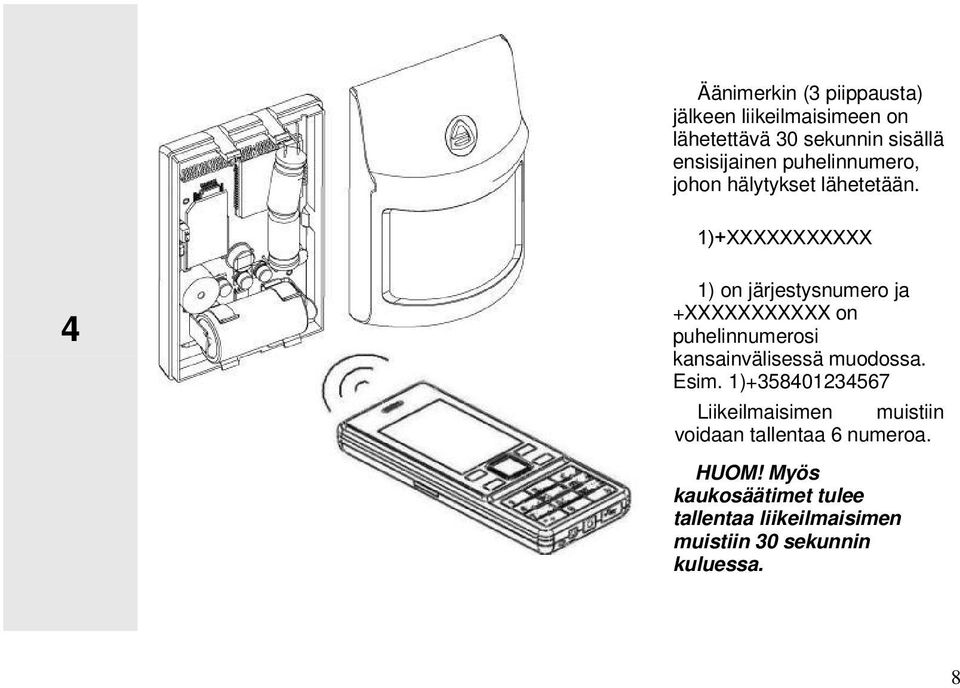

8 Äänimerkin (3 piippausta) jälkeen liikeilmaisimeen on lähetettävä 30 sekunnin sisällä ensisijainen puhelinnumero, johon hälytykset lähetetään. 1)+XXXXXXХXXXX 4 1) on järjestysnumero ja +XXXXXXXXXXX on puhelinnumerosi kansainvälisessä muodossa. Esim. 1) Liikeilmaisimen muistiin voidaan tallentaa 6 numeroa. HUOM! Myös kaukosäätimet tulee tallentaa liikeilmaisimen muistiin 30 sekunnin kuluessa. 8

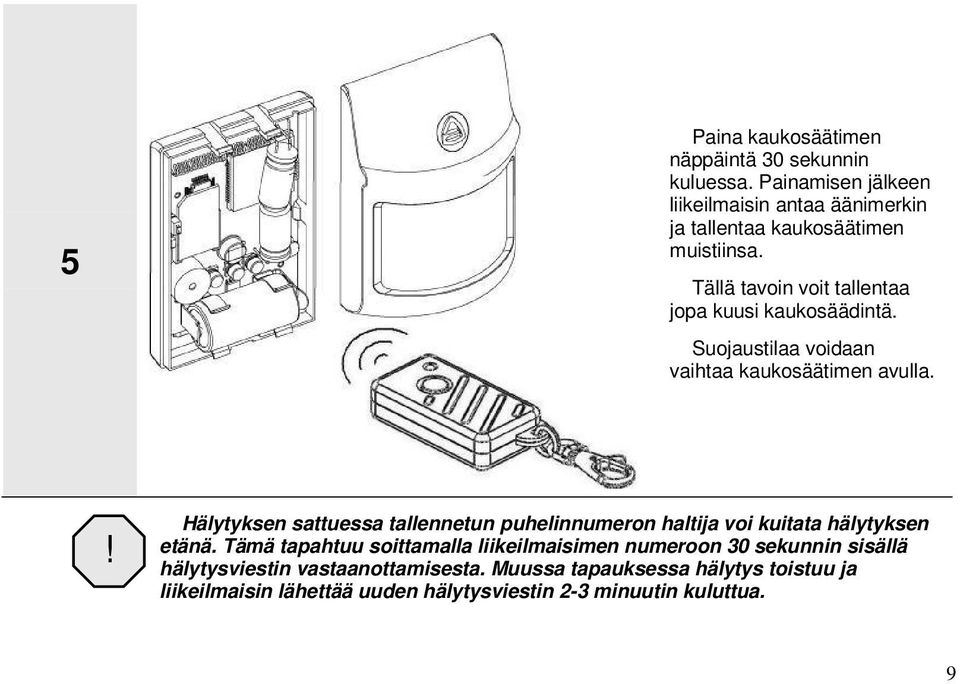

9 5 Paina kaukosäätimen näppäintä 30 sekunnin kuluessa. Painamisen jälkeen liikeilmaisin antaa äänimerkin ja tallentaa kaukosäätimen muistiinsa. Tällä tavoin voit tallentaa jopa kuusi kaukosäädintä. Suojaustilaa voidaan vaihtaa kaukosäätimen avulla.! Hälytyksen sattuessa tallennetun puhelinnumeron haltija voi kuitata hälytyksen etänä. Tämä tapahtuu soittamalla liikeilmaisimen numeroon 30 sekunnin sisällä hälytysviestin vastaanottamisesta. Muussa tapauksessa hälytys toistuu ja liikeilmaisin lähettää uuden hälytysviestin 2-3 minuutin kuluttua. 9

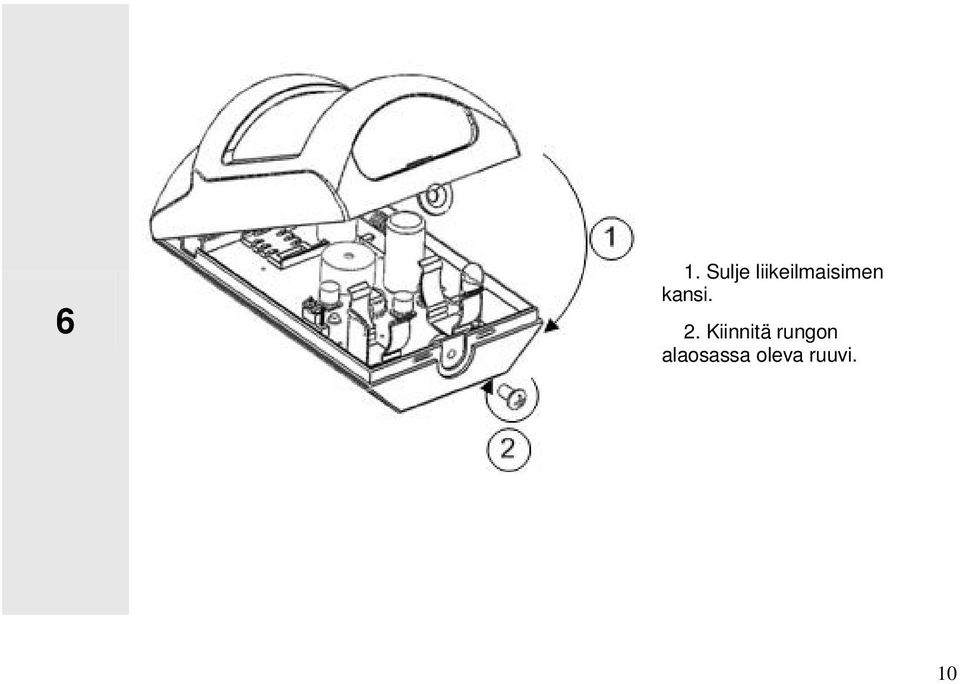

10 6 1. Sulje liikeilmaisimen kansi. 2. Kiinnitä rungon alaosassa oleva ruuvi. 10

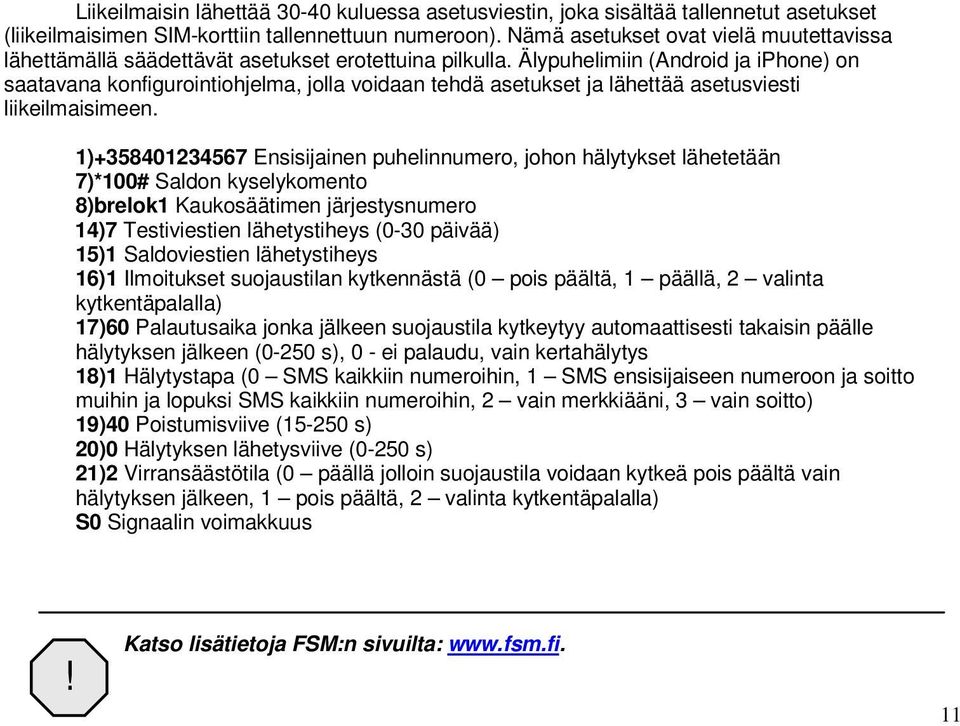

11 Liikeilmaisin lähettää kuluessa asetusviestin, joka sisältää tallennetut asetukset (liikeilmaisimen SIM-korttiin tallennettuun numeroon). Nämä asetukset ovat vielä muutettavissa lähettämällä säädettävät asetukset erotettuina pilkulla. Älypuhelimiin (Android ja iphone) on saatavana konfigurointiohjelma, jolla voidaan tehdä asetukset ja lähettää asetusviesti liikeilmaisimeen. 1) Ensisijainen puhelinnumero, johon hälytykset lähetetään 7)*100# Saldon kyselykomento 8)brelok1 Kaukosäätimen järjestysnumero 14)7 Testiviestien lähetystiheys (0-30 päivää) 15)1 Saldoviestien lähetystiheys 16)1 Ilmoitukset suojaustilan kytkennästä (0 pois päältä, 1 päällä, 2 valinta kytkentäpalalla) 17)60 Palautusaika jonka jälkeen suojaustila kytkeytyy automaattisesti takaisin päälle hälytyksen jälkeen (0-250 s), 0 - ei palaudu, vain kertahälytys 18)1 Hälytystapa (0 SMS kaikkiin numeroihin, 1 SMS ensisijaiseen numeroon ja soitto muihin ja lopuksi SMS kaikkiin numeroihin, 2 vain merkkiääni, 3 vain soitto) 19)40 Poistumisviive ( s) 20)0 Hälytyksen lähetysviive (0-250 s) 21)2 Virransäästötila (0 päällä jolloin suojaustila voidaan kytkeä pois päältä vain hälytyksen jälkeen, 1 pois päältä, 2 valinta kytkentäpalalla) S0 Signaalin voimakkuus! Katso lisätietoja FSM:n sivuilta: 11

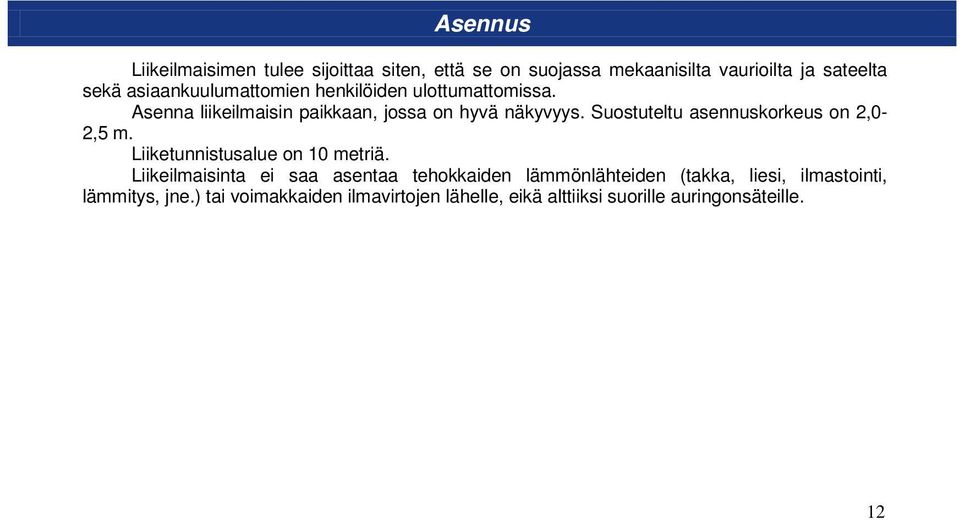

12 Asennus Liikeilmaisimen tulee sijoittaa siten, että se on suojassa mekaanisilta vaurioilta ja sateelta sekä asiaankuulumattomien henkilöiden ulottumattomissa. Asenna liikeilmaisin paikkaan, jossa on hyvä näkyvyys. Suostuteltu asennuskorkeus on 2,0-2,5 m. Liiketunnistusalue on 10 metriä. Liikeilmaisinta ei saa asentaa tehokkaiden lämmönlähteiden (takka, liesi, ilmastointi, lämmitys, jne.) tai voimakkaiden ilmavirtojen lähelle, eikä alttiiksi suorille auringonsäteille. 12

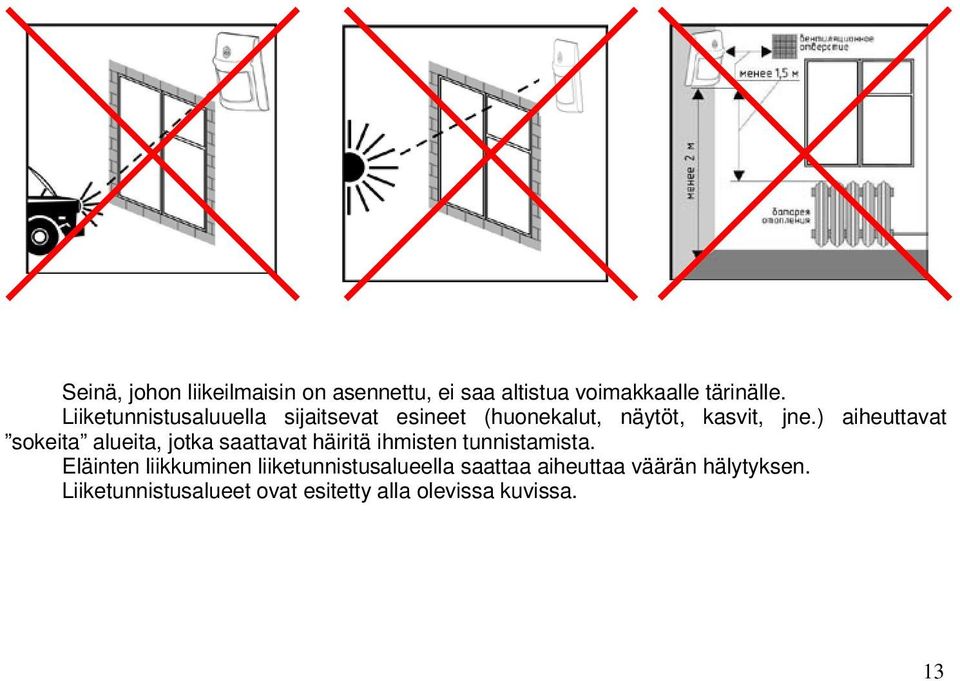

13 Seinä, johon liikeilmaisin on asennettu, ei saa altistua voimakkaalle tärinälle. Liiketunnistusaluuella sijaitsevat esineet (huonekalut, näytöt, kasvit, jne.) aiheuttavat sokeita alueita, jotka saattavat häiritä ihmisten tunnistamista. Eläinten liikkuminen liiketunnistusalueella saattaa aiheuttaa väärän hälytyksen. Liiketunnistusalueet ovat esitetty alla olevissa kuvissa. 13

14 Käytä seinäasennusjalustaa tai tarraa asentaaksesi liikeilmaisimen seinään. Liikeilmaisimen testaus Asennuksen jälkeen liikeilmaisimen testaus on välttämätöntä. Käytä ensimmäistä ja toista menetelmää normaalitilassa ja kolmatta sekä neljättä menetelmää virransäästötilassa. 14

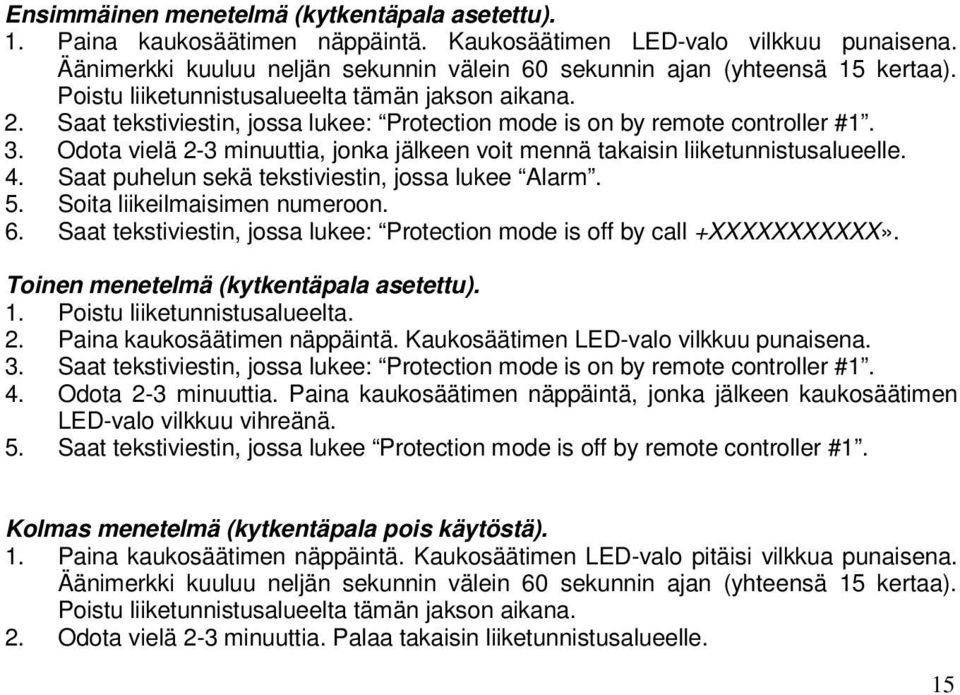

15 Ensimmäinen menetelmä (kytkentäpala asetettu). 1. Paina kaukosäätimen näppäintä. Kaukosäätimen LED-valo vilkkuu punaisena. Äänimerkki kuuluu neljän sekunnin välein 60 sekunnin ajan (yhteensä 15 kertaa). Poistu liiketunnistusalueelta tämän jakson aikana. 2. Saat tekstiviestin, jossa lukee: Protection mode is on by remote controller #1. 3. Odota vielä 2-3 minuuttia, jonka jälkeen voit mennä takaisin liiketunnistusalueelle. 4. Saat puhelun sekä tekstiviestin, jossa lukee Alarm. 5. Soita liikeilmaisimen numeroon. 6. Saat tekstiviestin, jossa lukee: Protection mode is off by call +XXXXXXXXXXX». Toinen menetelmä (kytkentäpala asetettu). 1. Poistu liiketunnistusalueelta. 2. Paina kaukosäätimen näppäintä. Kaukosäätimen LED-valo vilkkuu punaisena. 3. Saat tekstiviestin, jossa lukee: Protection mode is on by remote controller #1. 4. Odota 2-3 minuuttia. Paina kaukosäätimen näppäintä, jonka jälkeen kaukosäätimen LED-valo vilkkuu vihreänä. 5. Saat tekstiviestin, jossa lukee Protection mode is off by remote controller #1. Kolmas menetelmä (kytkentäpala pois käytöstä). 1. Paina kaukosäätimen näppäintä. Kaukosäätimen LED-valo pitäisi vilkkua punaisena. Äänimerkki kuuluu neljän sekunnin välein 60 sekunnin ajan (yhteensä 15 kertaa). Poistu liiketunnistusalueelta tämän jakson aikana. 2. Odota vielä 2-3 minuuttia. Palaa takaisin liiketunnistusalueelle. 15

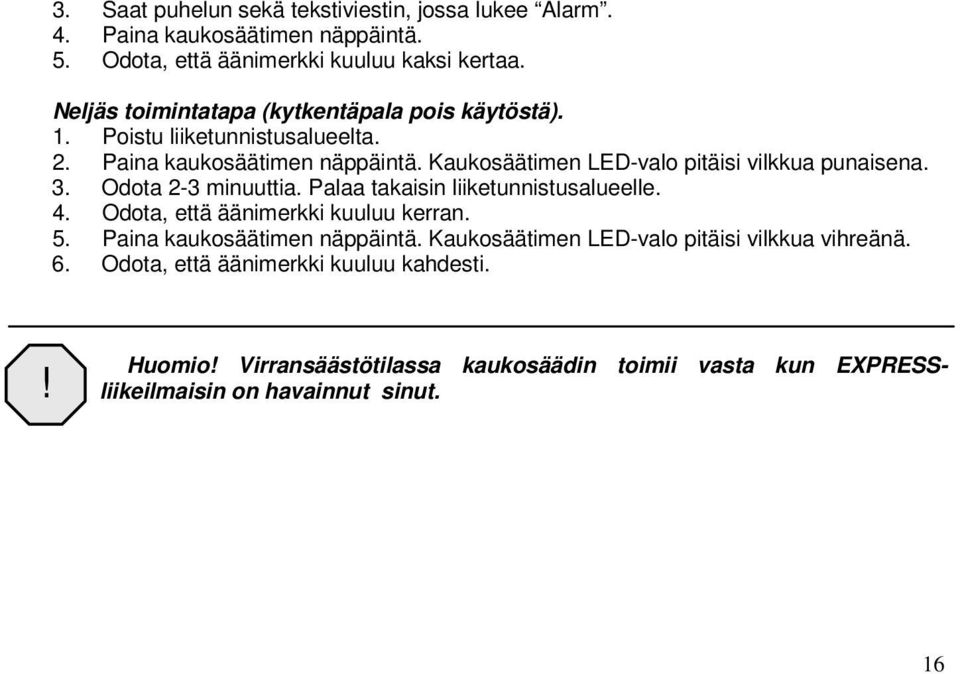

16 3. Saat puhelun sekä tekstiviestin, jossa lukee Alarm. 4. Paina kaukosäätimen näppäintä. 5. Odota, että äänimerkki kuuluu kaksi kertaa. Neljäs toimintatapa (kytkentäpala pois käytöstä). 1. Poistu liiketunnistusalueelta. 2. Paina kaukosäätimen näppäintä. Kaukosäätimen LED-valo pitäisi vilkkua punaisena. 3. Odota 2-3 minuuttia. Palaa takaisin liiketunnistusalueelle. 4. Odota, että äänimerkki kuuluu kerran. 5. Paina kaukosäätimen näppäintä. Kaukosäätimen LED-valo pitäisi vilkkua vihreänä. 6. Odota, että äänimerkki kuuluu kahdesti.! Huomio! Virransäästötilassa kaukosäädin toimii vasta kun EXPRESSliikeilmaisin on havainnut sinut. 16

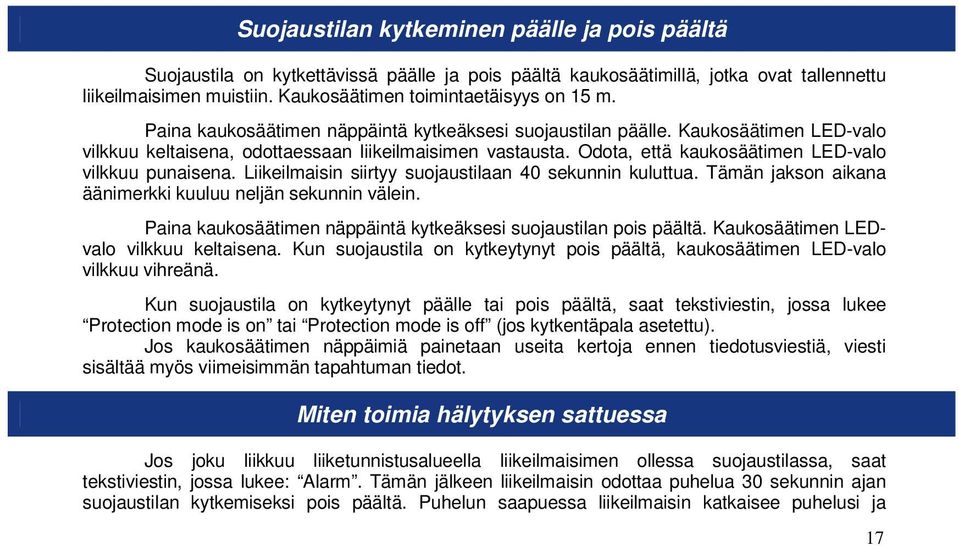

17 Suojaustilan kytkeminen päälle ja pois päältä Suojaustila on kytkettävissä päälle ja pois päältä kaukosäätimillä, jotka ovat tallennettu liikeilmaisimen muistiin. Kaukosäätimen toimintaetäisyys on 15 m. Paina kaukosäätimen näppäintä kytkeäksesi suojaustilan päälle. Kaukosäätimen LED-valo vilkkuu keltaisena, odottaessaan liikeilmaisimen vastausta. Odota, että kaukosäätimen LED-valo vilkkuu punaisena. Liikeilmaisin siirtyy suojaustilaan 40 sekunnin kuluttua. Tämän jakson aikana äänimerkki kuuluu neljän sekunnin välein. Paina kaukosäätimen näppäintä kytkeäksesi suojaustilan pois päältä. Kaukosäätimen LEDvalo vilkkuu keltaisena. Kun suojaustila on kytkeytynyt pois päältä, kaukosäätimen LED-valo vilkkuu vihreänä. Kun suojaustila on kytkeytynyt päälle tai pois päältä, saat tekstiviestin, jossa lukee Protection mode is on tai Protection mode is off (jos kytkentäpala asetettu). Jos kaukosäätimen näppäimiä painetaan useita kertoja ennen tiedotusviestiä, viesti sisältää myös viimeisimmän tapahtuman tiedot. Miten toimia hälytyksen sattuessa Jos joku liikkuu liiketunnistusalueella liikeilmaisimen ollessa suojaustilassa, saat tekstiviestin, jossa lukee: Alarm. Tämän jälkeen liikeilmaisin odottaa puhelua 30 sekunnin ajan suojaustilan kytkemiseksi pois päältä. Puhelun saapuessa liikeilmaisin katkaisee puhelusi ja 17

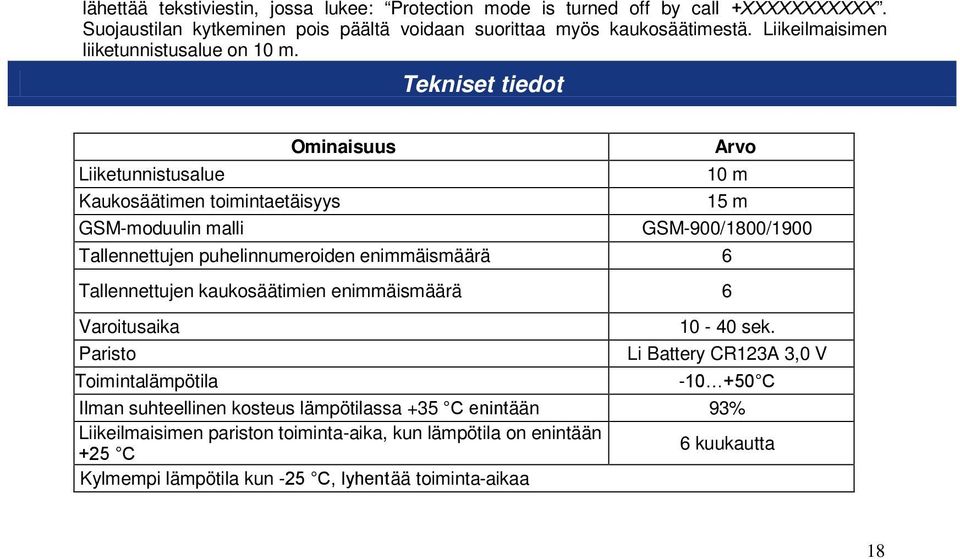

18 lähettää tekstiviestin, jossa lukee: Protection mode is turned off by call +ХХХХХХХХХХХ. Suojaustilan kytkeminen pois päältä voidaan suorittaa myös kaukosäätimestä. Liikeilmaisimen liiketunnistusalue on 10 m. Tekniset tiedot Ominaisuus Arvo Liiketunnistusalue 10 m Kaukosäätimen toimintaetäisyys 15 m GSM-moduulin malli GSM-900/1800/1900 Tallennettujen puhelinnumeroiden enimmäismäärä 6 Tallennettujen kaukosäätimien enimmäismäärä 6 Varoitusaika sek. Paristo Li Battery CR123A 3,0 V Toimintalämpötila С Ilman suhteellinen kosteus lämpötilassa +35 С enintään 93% Liikeilmaisimen pariston toiminta-aika, kun lämpötila on enintään +25 С 6 kuukautta Kylmempi lämpötila kun -25 С, lyhentää toiminta-aikaa 18
