ESMART202 Teholähde ja akkulaturi

Koko: px
Aloita esitys sivulta:

Download "ESMART202 Teholähde ja akkulaturi"

Transkriptio

1 7.5 ALARMS SYSTEM CERTIFICATIO SYSTEM CERTIFICATIO KÄYTTÖOHJE BRUKSAVISIG OPERATIG ISTRUCTIO BEDIEUGSALEITUG RAK L IPUT ESMART 202 AC O OUTPUT COMMO BAT LOW AC FAIL TEMP COMP BAT OK O CUTOFF OFF TC OUT- 4Ah- OUT FUSE F7.5A 32V 14Ah- 7Ah- ESMART202 Teholähde ja akkulaturi IP 00 ISO ISO 9001

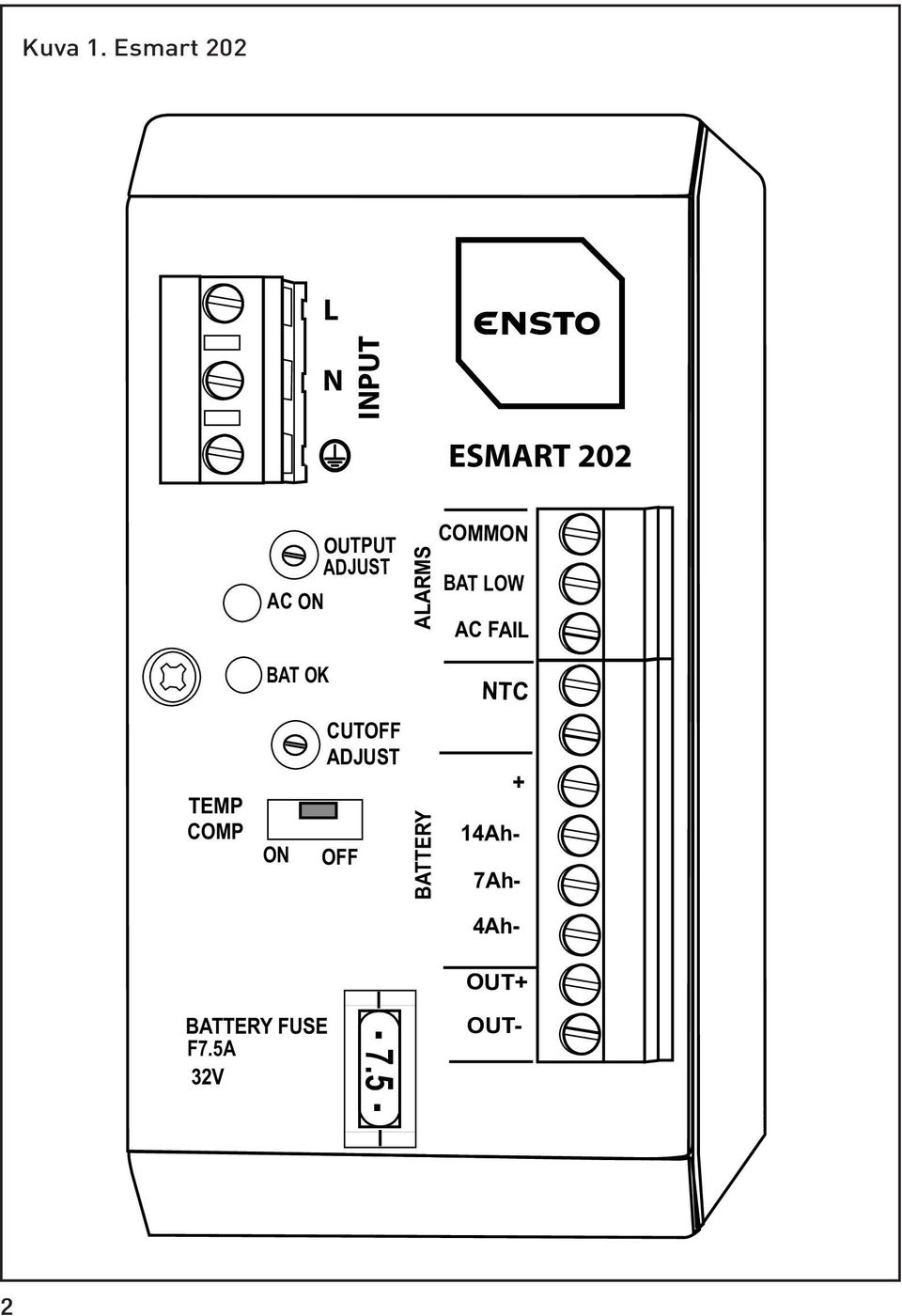

2 7.5 ALARMS Kuva 1. Esmart 202 L IPUT ESMART 202 AC O OUTPUT COMMO BAT LOW AC FAIL BAT OK CUTOFF TC TEMP COMP O OFF 14Ah- 7Ah- 4Ah- OUT FUSE F7.5A 32V OUT- 2

3 Kuva 2. Esmart 202 kytkentäkaavio ESMART 202 L 230 V IPUT PE ALARMS COMMO BAT LOW AC FAIL TC 14Ah- 7Ah- 4Ah- - 7Ah OUT LOAD MAX 4A OUT- - 3

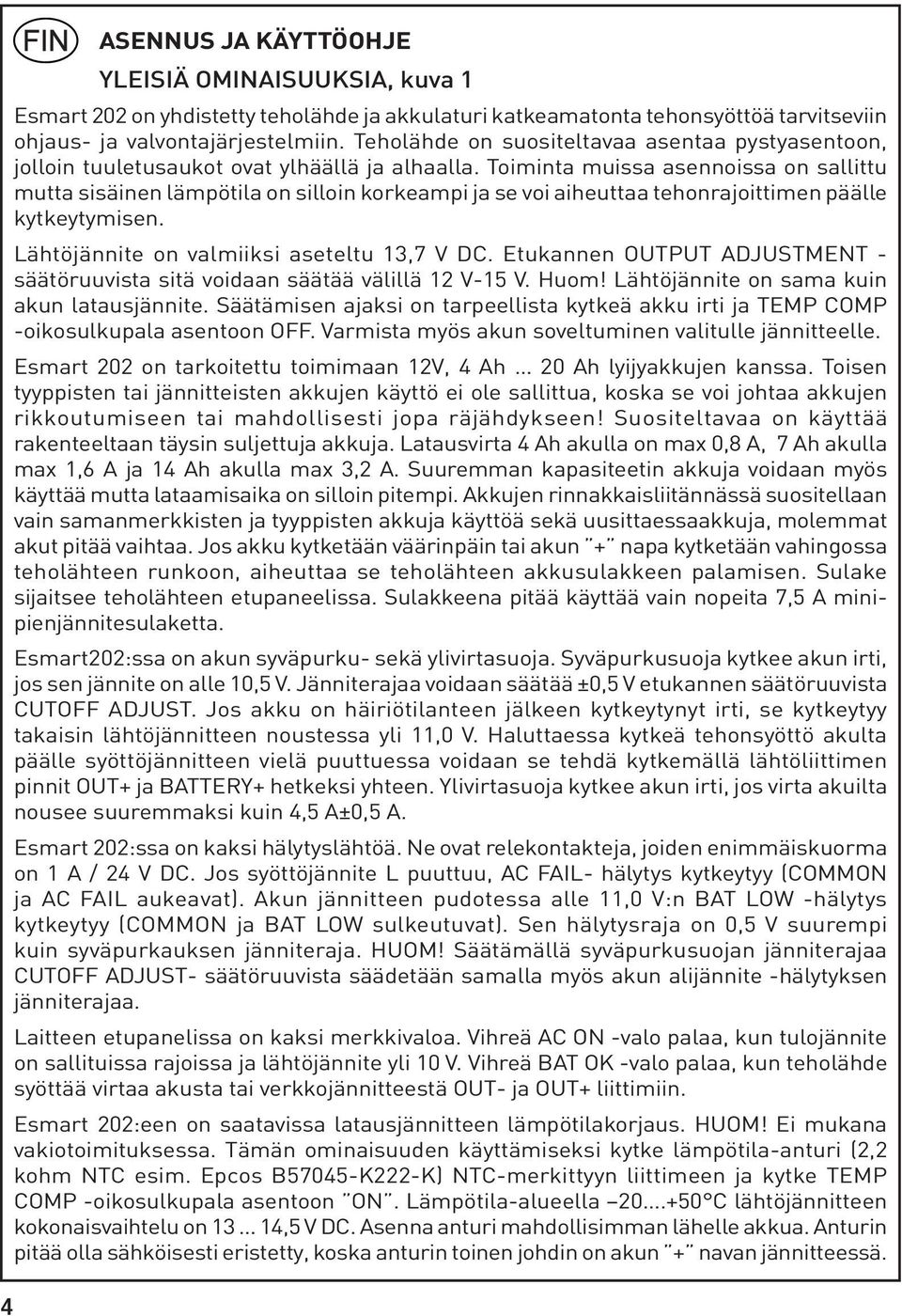

4 ASEUS JA KÄYTTÖOHJE YLEISIÄ OMIAISUUKSIA, kuva 1 Esmart 202 on yhdistetty teholähde ja akkulaturi katkeamatonta tehonsyöttöä tarvitseviin ohjaus- ja valvontajärjestelmiin. Teholähde on suositeltavaa asentaa pystyasentoon, jolloin tuuletusaukot ovat ylhäällä ja alhaalla. Toiminta muissa asennoissa on sallittu mutta sisäinen lämpötila on silloin korkeampi ja se voi aiheuttaa tehonrajoittimen päälle kytkeytymisen. Lähtöjännite on valmiiksi aseteltu 13,7 V DC. Etukannen OUTPUT MET - säätöruuvista sitä voidaan säätää välillä 12 V-15 V. Huom! Lähtöjännite on sama kuin akun latausjännite. Säätämisen ajaksi on tarpeellista kytkeä akku irti ja TEMP COMP -oikosulkupala asentoon OFF. Varmista myös akun soveltuminen valitulle jännitteelle. Esmart 202 on tarkoitettu toimimaan 12V, 4 Ah 20 Ah lyijyakkujen kanssa. Toisen tyyppisten tai jännitteisten akkujen käyttö ei ole sallittua, koska se voi johtaa akkujen rikkoutumiseen tai mahdollisesti jopa räjähdykseen! Suositeltavaa on käyttää rakenteeltaan täysin suljettuja akkuja. Latausvirta 4 Ah akulla on max 0,8 A, 7 Ah akulla max 1,6 A ja 14 Ah akulla max 3,2 A. Suuremman kapasiteetin akkuja voidaan myös käyttää mutta lataamisaika on silloin pitempi. Akkujen rinnakkaisliitännässä suositellaan vain samanmerkkisten ja tyyppisten akkuja käyttöä sekä uusittaessaakkuja, molemmat akut pitää vaihtaa. Jos akku kytketään väärinpäin tai akun napa kytketään vahingossa teholähteen runkoon, aiheuttaa se teholähteen akkusulakkeen palamisen. Sulake sijaitsee teholähteen etupaneelissa. Sulakkeena pitää käyttää vain nopeita 7,5 A minipienjännitesulaketta. Esmart202:ssa on akun syväpurku- sekä ylivirtasuoja. Syväpurkusuoja kytkee akun irti, jos sen jännite on alle 10,5 V. Jänniterajaa voidaan säätää ±0,5 V etukannen säätöruuvista CUTOFF. Jos akku on häiriötilanteen jälkeen kytkeytynyt irti, se kytkeytyy takaisin lähtöjännitteen noustessa yli 11,0 V. Haluttaessa kytkeä tehonsyöttö akulta päälle syöttöjännitteen vielä puuttuessa voidaan se tehdä kytkemällä lähtöliittimen pinnit OUT ja hetkeksi yhteen. Ylivirtasuoja kytkee akun irti, jos virta akuilta nousee suuremmaksi kuin 4,5 A±0,5 A. Esmart 202:ssa on kaksi hälytyslähtöä. e ovat relekontakteja, joiden enimmäiskuorma on 1 A / 24 V DC. Jos syöttöjännite L puuttuu, AC FAIL- hälytys kytkeytyy (COMMO ja AC FAIL aukeavat). Akun jännitteen pudotessa alle 11,0 V:n BAT LOW -hälytys kytkeytyy (COMMO ja BAT LOW sulkeutuvat). Sen hälytysraja on 0,5 V suurempi kuin syväpurkauksen jänniteraja. HUOM! Säätämällä syväpurkusuojan jänniterajaa CUTOFF - säätöruuvista säädetään samalla myös akun alijännite -hälytyksen jänniterajaa. Laitteen etupanelissa on kaksi merkkivaloa. Vihreä AC O -valo palaa, kun tulojännite on sallituissa rajoissa ja lähtöjännite yli 10 V. Vihreä BAT OK -valo palaa, kun teholähde syöttää virtaa akusta tai verkkojännitteestä OUT- ja OUT liittimiin. Esmart 202:een on saatavissa latausjännitteen lämpötilakorjaus. HUOM! Ei mukana vakiotoimituksessa. Tämän ominaisuuden käyttämiseksi kytke lämpötila-anturi (2,2 kohm TC esim. Epcos B57045-K222-K) TC-merkittyyn liittimeen ja kytke TEMP COMP -oikosulkupala asentoon O. Lämpötila-alueella C lähtöjännitteen kokonaisvaihtelu on 13 14,5 V DC. Asenna anturi mahdollisimman lähelle akkua. Anturin pitää olla sähköisesti eristetty, koska anturin toinen johdin on akun navan jännitteessä. 4

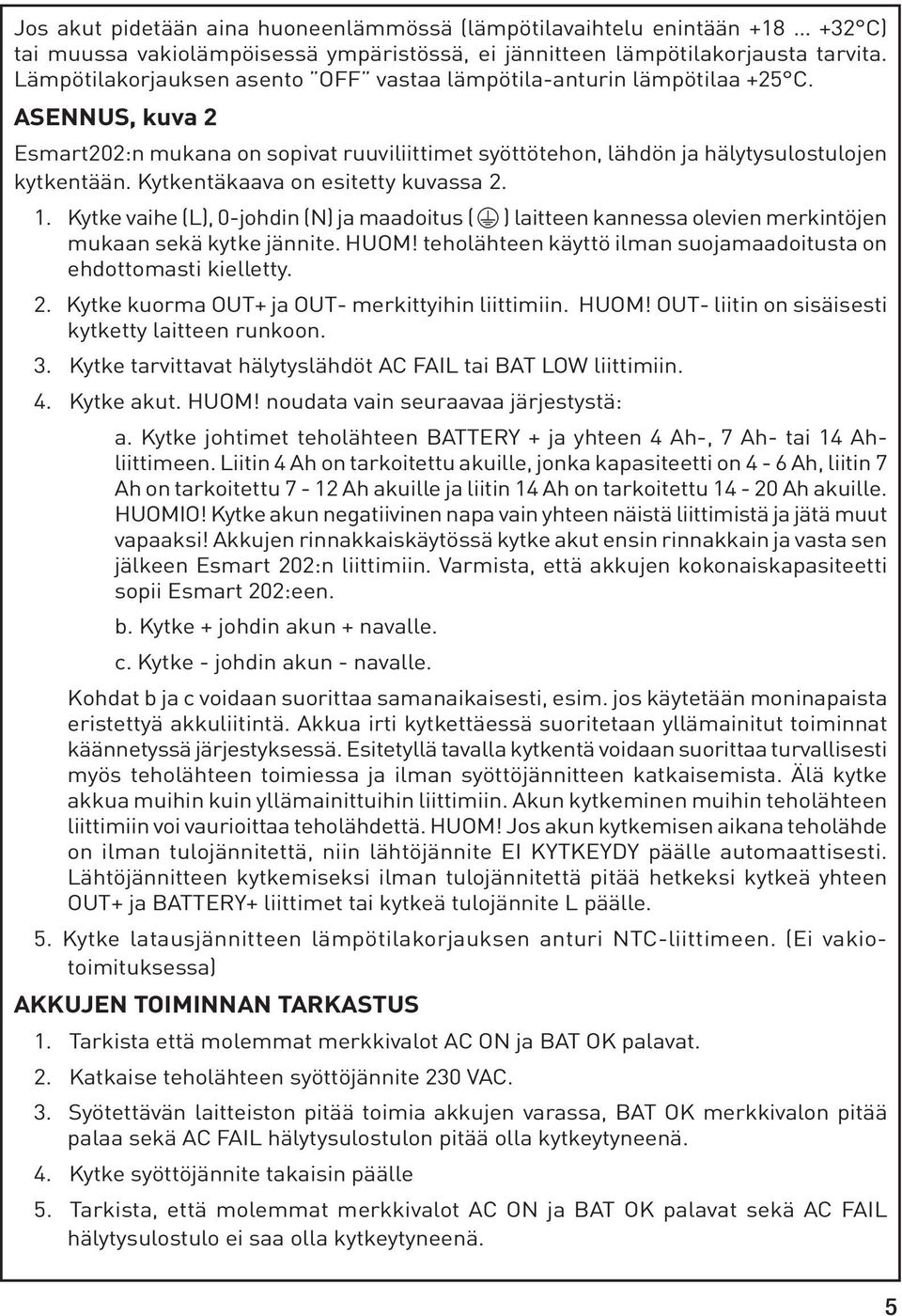

5 Jos akut pidetään aina huoneenlämmössä (lämpötilavaihtelu enintään C) tai muussa vakiolämpöisessä ympäristössä, ei jännitteen lämpötilakorjausta tarvita. Lämpötilakorjauksen asento OFF vastaa lämpötila-anturin lämpötilaa 25 C. ASEUS, kuva 2 Esmart202:n mukana on sopivat ruuviliittimet syöttötehon, lähdön ja hälytysulostulojen kytkentään. Kytkentäkaava on esitetty kuvassa Kytke vaihe (L), 0-johdin () ja maadoitus ( ) laitteen kannessa olevien merkintöjen mukaan sekä kytke jännite. HUOM! teholähteen käyttö ilman suojamaadoitusta on ehdottomasti kielletty. 2. Kytke kuorma OUT ja OUT- merkittyihin liittimiin. HUOM! OUT- liitin on sisäisesti kytketty laitteen runkoon. 3. Kytke tarvittavat hälytyslähdöt AC FAIL tai BAT LOW liittimiin. 4. Kytke akut. HUOM! noudata vain seuraavaa järjestystä: a. Kytke johtimet teholähteen ja yhteen 4 Ah-, 7 Ah- tai 14 Ahliittimeen. Liitin 4 Ah on tarkoitettu akuille, jonka kapasiteetti on 4-6 Ah, liitin 7 Ah on tarkoitettu 7-12 Ah akuille ja liitin 14 Ah on tarkoitettu Ah akuille. HUOMIO! Kytke akun negatiivinen napa vain yhteen näistä liittimistä ja jätä muut vapaaksi! Akkujen rinnakkaiskäytössä kytke akut ensin rinnakkain ja vasta sen jälkeen Esmart 202:n liittimiin. Varmista, että akkujen kokonaiskapasiteetti sopii Esmart 202:een. b. Kytke johdin akun navalle. c. Kytke - johdin akun - navalle. Kohdat b ja c voidaan suorittaa samanaikaisesti, esim. jos käytetään moninapaista eristettyä akkuliitintä. Akkua irti kytkettäessä suoritetaan yllämainitut toiminnat käännetyssä järjestyksessä. Esitetyllä tavalla kytkentä voidaan suorittaa turvallisesti myös teholähteen toimiessa ja ilman syöttöjännitteen katkaisemista. Älä kytke akkua muihin kuin yllämainittuihin liittimiin. Akun kytkeminen muihin teholähteen liittimiin voi vaurioittaa teholähdettä. HUOM! Jos akun kytkemisen aikana teholähde on ilman tulojännitettä, niin lähtöjännite EI KYTKEYDY päälle automaattisesti. Lähtöjännitteen kytkemiseksi ilman tulojännitettä pitää hetkeksi kytkeä yhteen OUT ja liittimet tai kytkeä tulojännite L päälle. 5. Kytke latausjännitteen lämpötilakorjauksen anturi TC-liittimeen. (Ei vakiotoimituksessa) AKKUJE TOIMIA TARKASTUS 1. Tarkista että molemmat merkkivalot AC O ja BAT OK palavat. 2. Katkaise teholähteen syöttöjännite 230 VAC. 3. Syötettävän laitteiston pitää toimia akkujen varassa, BAT OK merkkivalon pitää palaa sekä AC FAIL hälytysulostulon pitää olla kytkeytyneenä. 4. Kytke syöttöjännite takaisin päälle 5. Tarkista, että molemmat merkkivalot AC O ja BAT OK palavat sekä AC FAIL hälytysulostulo ei saa olla kytkeytyneenä. 5

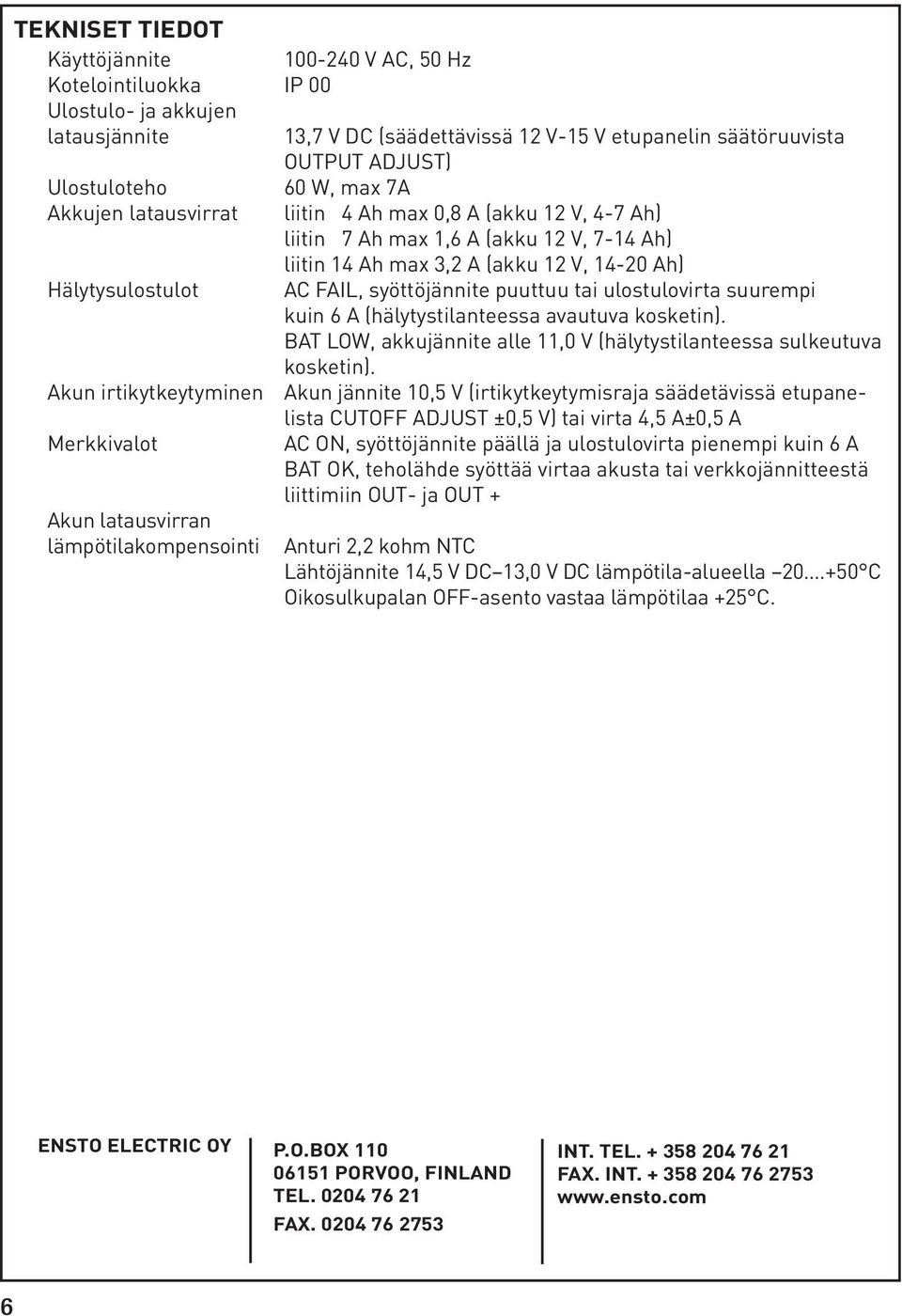

6 TEKISET TIEDOT Käyttöjännite V AC, 50 Hz Kotelointiluokka IP 00 Ulostulo- ja akkujen latausjännite 13,7 V DC (säädettävissä 12 V-15 V etupanelin säätöruuvista OUTPUT ) Ulostuloteho 60 W, max 7A Akkujen latausvirrat liitin 4 Ah max 0,8 A (akku 12 V, 4-7 Ah) liitin 7 Ah max 1,6 A (akku 12 V, 7-14 Ah) liitin 14 Ah max 3,2 A (akku 12 V, Ah) Hälytysulostulot AC FAIL, syöttöjännite puuttuu tai ulostulovirta suurempi kuin 6 A (hälytystilanteessa avautuva kosketin). BAT LOW, akkujännite alle 11,0 V (hälytystilanteessa sulkeutuva kosketin). Akun irtikytkeytyminen Akun jännite 10,5 V (irtikytkeytymisraja säädetävissä etupanelista CUTOFF ±0,5 V) tai virta 4,5 A±0,5 A Merkkivalot AC O, syöttöjännite päällä ja ulostulovirta pienempi kuin 6 A BAT OK, teholähde syöttää virtaa akusta tai verkkojännitteestä liittimiin OUT- ja OUT Akun latausvirran lämpötilakompensointi Anturi 2,2 kohm TC Lähtöjännite 14,5 V DC 13,0 V DC lämpötila-alueella C Oikosulkupalan OFF-asento vastaa lämpötilaa 25 C. ESTO ELECTRIC OY P.O.BOX PORVOO, FILAD TEL FAX IT. TEL FAX. IT
