1 SELCO Käyttöohje SELCO CALL START SERIAL V2 Yhteensopiva Alde 3010 ja 3020 ohjauspaneelilla OA V2

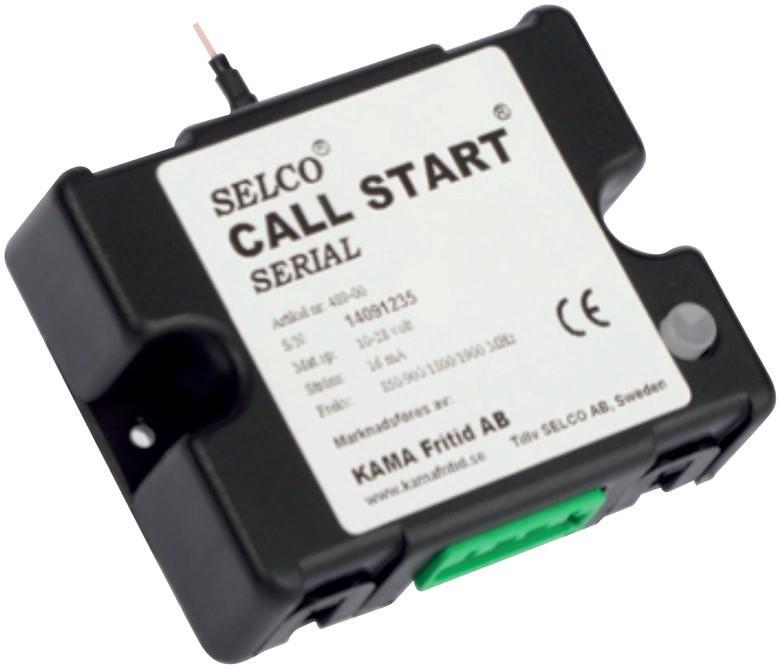

2 SISÄLLYSLUETTELO SIM kortti Aktivoi kommunikointi moduliin ohjauspaneelista Ohjaaminen sovelluksella Ohjaaminen soittamalla Painonappi toiminto PIN-koodin nollaus Toimintahäiriöt Vianetsintä Asennus ESITTELY SELCO CALL START käytetään toimintojen kauko-ohjaukseen ja valvontaan Sovelluksella tai puhelulla. Sovellus toimii Iphone ja Android älypuhelimilla. Sovellus luo koodin ja lähettää sen tekstiviestillä. Voit etäohjata ALDE lämmitintä ja käynnistää jääkaapin tai jonkun toisen sähkölaitteen. SELCO CALL START:a voidaan käyttää myös tietojen lukemiseen ja hälyttämiseen esim. akun jännite putoaa alle 11V, kun lämpötila putoaa säädetyn hälytysrajan alle, kun lämmittimeen tulee vikakoodi tai ulkoinen hälytin (lisävaruste) laukeaa. SELCO CALL START:a voidaan käyttää kaikilla puhelinliittymillä. Moduli vaatii 2G verkon toimiakseen. Varmista puhelin operaattorilta 2G verkon toiminta. HUOM Toimii vain ALDE 3010 ja 3020 lämmittimien kanssa.

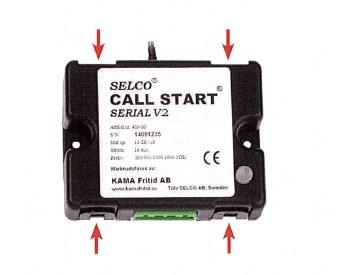

3 SIM KORTTI Valmistelut Hanki tavallinen mini-sim-kortti, huom ei mikro- eikä nano-sim-kortti Poista SIM-kortin PIN-koodin kysely. Poistamisen voit tehdä itse vanhemmalla puhelimella tai pyytää myyjää tekemään se. Mikäli valitsit Prepaid SIM-kortin, varmista, että olet ladannut siihen riittävästi käyttöaikaa ja kuinka pystyt lataamaan sitä lisää. SIM-kortin asennus 1. Irrota SELCO CALL START:n kansi varovasti lukkoja rikkomatta. Molemmissa päissä on kaksi kiinnikettä. Katso kuva yläpuolelta.

4 2. Laittaaksesi SIM-kortin SIM-kortti paikkaan, sinun täytyy ensiksi avata kortin pidike siirtämällä kantta muutama millimetri oikealle nuolen suuntaan. Katso kuva yläpuolelta. 3. Nosta kansi ylös ja aseta SIM-kortti kannessa oleviin uriin, laita kansi alas ja lukitse siirtämällä kantta vasemmalle muutama millimetri. Katso kuva yläpuolelta. 4. Laita SELCO CALL START:n kansi varovasti paikoilleen. Varmista, että antenni on oikein, eikä ole puristuksissa kannen välissä.

5 HUOM SIM-Korttia ei saa laittaa eikä irrottaa mikäli SELCO CALL START:ssa on virta kytkettynä. 5. Liitä vihreä pistoke ja kytke virta AKTIVOI KOMMUNIKOINTI MODULIIN OHJAUSPANEELISTA Paina Alden ohjauspaneelista MENU näppäintä ja avaa työkaluvalikko, valitse TRANSLATOR valikko ja valitse sieltä THIRD PARTY PANEL ja paina OK.

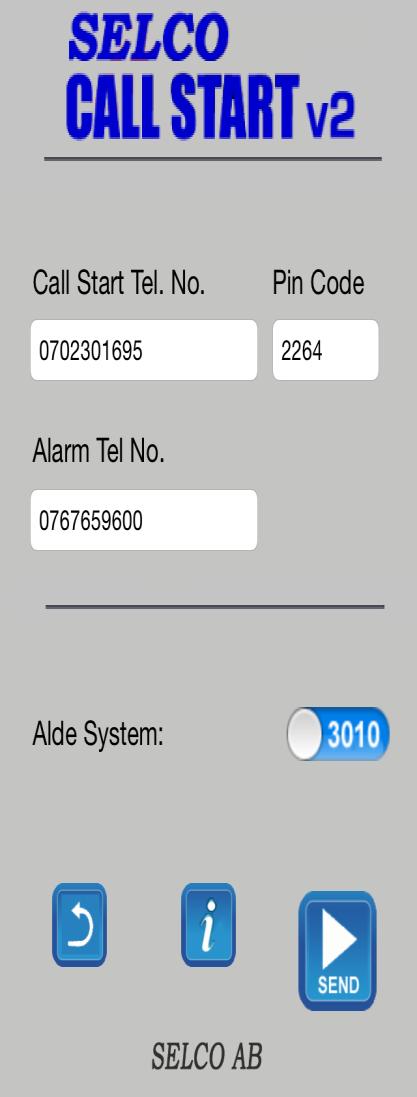

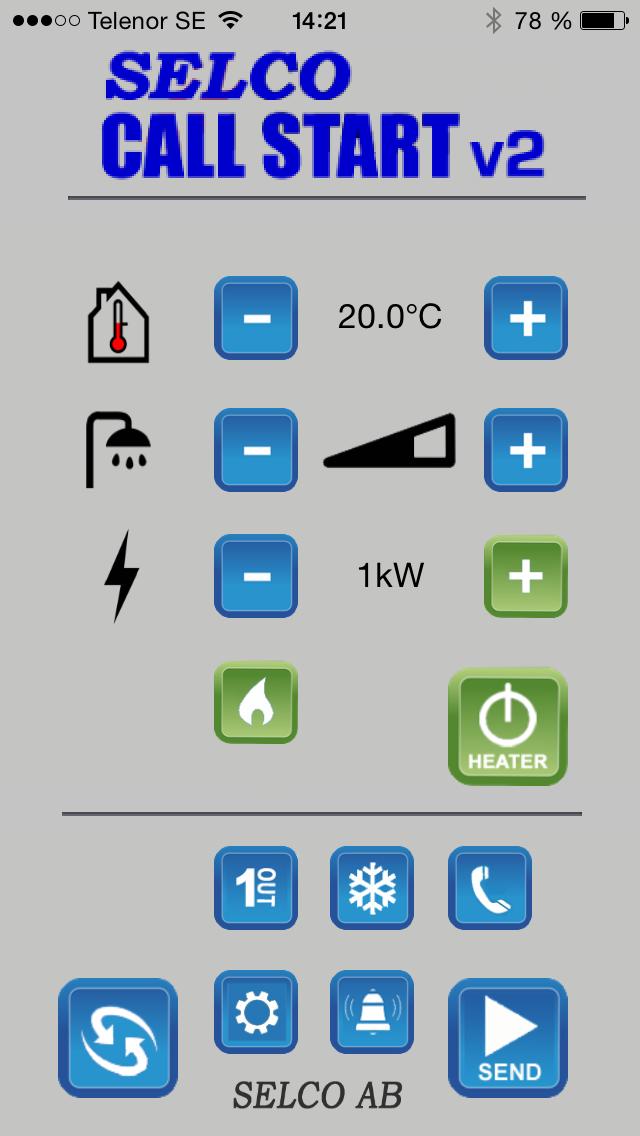

6 OHJAAMINEN SOVELLUKSELLA Lataa sovellus itunesin App Storesta (IOS) tai Google Playstä (Android). Etsi Callstart V2. 1. Käynnistä sovellus ja siirry asetusvalikkoon. 2. Syötä liittymän puhelinnumero ja *PIN-koodi CALL START:lle. (*0000 on oletus koodi. Katso sivulta 9 kuinka vaihtaa oma PIN-koodi) 3. Syötä sen liittymän puhelinnumero, johon haluat hälytykset lähetettävän. 4. Valitse lämmittimen malli, 3010 tai Talleta asetukset painamalla SEND näppäintä ja sen jälkeen sovellus luo tekstiviestin, jonka lähetät. Lämmittimen ja ulkoistenohjausten asetukset. CALL START ja sovellus ovat nyt valmiita käytettäväksi. Sovellus näyttää täsmälleen samalta kuin ALDEn ohjauspaneeli. Asetukset, mitä voit tehdä ALDEn ohjauspaneelilla, voit tehdä myös sovelluksella. Käyttöohjeita noudattaen. 1. Valitse toiminto, jota haluat muuttaa. Painikkeen väri muuttuu sinisestä vihreäksi. Hälytykset Asetukset Tila päivitys Pikavalinta puhelinohjaukseen Ulkoinen ohjaus 2 On/Off (jääkaappi) Ulkoinen ohjaus 1 On/Off Lähetä asetukset

7 2. Kun olet tehnyt haluamasi asetukset, paina oikeassa alakulmassa olevaa SEND painiketta. 3. Sovellus luo tekstiviestin, joka sinun on lähetettävä erikseen. Asetukset eivät tule voimaan ennen lähettämistä. 4. Paina LÄHETÄ TEKSTIVIESTI ja koodi lähetetään CALL START:iin. 5. Kun CALL START koodin viestin, se lähettää vastausviesti tehdyistä muutoksista. Saman aikaisesti se lähettää myös tiedot ALDEn ohjauspaneeliin, joka puolestaan muuttaa asetukset halutunlaiseksi. HUOM Jokainen viesti, minkä CALL START lähettää, maksaa normaalin tekstiviestin verran. Huomio tämä mikäli käytät laitetta ulkomailla. ALDEn paneelin toimintojen lisäksi CALL START sisältää 2 ulkoista ohjauslähtöä. Ulkoinen ohjauslähtö 1, johon voidaan kytkeä haluttu toiminto, ON ja OFF, AJASTIN. 2. ulkoinen ohjauslähtö on tarkoitttu jääkaapille (lumihiutaleen kuva). Jos hälyat käyttää hälytys toimintoja: Paina hälytys painiketta, sen jälkeen aktivoi hälytykset, jotka haluat. Aktivointi painike muuttuu vihreäksi. Sen jälkeen laita hälytykset päälle (Alarms on/off) ja paina takaisin päävalikkoon painiketa ja sen jälkeen SEND painiketta. lähetä koodi ja saat vastauksen tehdyistä muutoksista. Mikäli joku hälytys laukeaa, saat siitä tekstiviestin. HUOM Hälytys tekstiviestit lähetetään kolme kertaa jokaisesta aktivoituneesta hälytyksestä noin 5 minuutin välein. Hälytykset täytyy aktivoida uudelleen jokaisen hälytyksen jälkeen!

8 OHJAAMINEN PUHUMALLA (RUOTSI, SAKSA TAI ENGLANTI) Vaihtoehtoisesti voit ohjata CALL STARTia puhumalla. Soita CALL START. Laite kysyy PIN-koodin, näppäile se ja näppäile sen jälkeen #. Sen jälkeen voit puhuaa halutun toiminnon numerot. Seuraavat toiminnot ja käskyt puhutaan 0 0 Lämmitin pois päältä Alde 3010 ja Lämmitin päälle 1 0 Ulkoinen ohjaus 1 pois päältä Vapaa valintainen lisälaite 1 1 Ulkoinen ohjaus 1 päälle Maksimi kuorma 0,5 A 12V 2 0 Ulkoinen ohjaus 2 pois päältä Jääkaappi (lumihiutale) 2 1 Ulkoinen ohjaus 2 päälle Maksimi kuorma 0,5 A 12V 4 Status Tilannepäivitys 5 Käyntiaika ulkoinen ohjaus min, 24 h tai ääretön 6 Lämpötilan säätö ALDEn lämpötilan säätö 5-30 astetta 7 Hälytys ilmoitukset Tekstiviestihälytykset, pois päältä=0, päälle=1 Tekstiviestihälytyksien vastaanottava numero, valitse samalla hälytys toiminto. Lämpötila hälytys Temp < välillä (0-20 astetta), pois päältä=0, päälle=1 Jännite hälytys, kun jännite < 11V, pois päältä=0, päälle=1 Ulkoinen hälytin (aktivointi kohdassa 8 4), pois päältä=0, päälle= Hälytys ilmoitukset pois 7 1 Hälytys ilmoitukset päälle 8 0 Päivä & aika 8 1 Kieli Valitse kieli, ruotsi, englanti tai saksa 8 2 Alde 3010 Valitse Alde Alde 3020 Valitse Alde Lisä toiminto NC (oletus) tai NO ulkoiselle hälyttimelle

9 9 PIN KOODI 4-numeroisen PIN KOODIN vaihto. Ny PINKOD XXXX#. Toista NY PIN KOD XXXX# (oletus 0000) * Valikko/lopetus Palaa takaisin päävalikoon, kun olet päävalikossa, voit lopettaa puhelun. Lopeta puhelu Puhelu voidaan lopettaa koska tahansa tai palaa päävalikkoon ja paina sen jälkeen *. Mikäli puhelu katkeaa kesken käskyn, odota hetki ennen kuin soitat uudelleen, sillä SELCO CALL START täytyy lopettaa nykyiset toiminnot turvallisesti. Poistu tai palaa päävalikkon Mikäli haluat peruuttaa komennon tai palata valikkoon, paina * ja palaat päävalikkoon. Painonappi toiminto Ulkoinen ohjaus 1 voidaan käynnistää painamalla CALL START modulin etuosassa olevaa painonappia. Ulkoinen ohjaus 1 on nyt aktivoitunut ennalta määrätyksi ajaksi (katso puhekomento 5). Painonapilla voidaan myös sulkea ulkoiset ohjaukset 1 ja 2. LED merkkivalo palaa yhtäjaksoisesti, kun ulkoinen lähtö 1 on aktivoitu. Kun ulkoinen hälytys aktivoituu, LED merkkivalo vilkkuu 10 sekunnin jaksoissa. PIN KOODIN PALAUTUS Pidä painonappi pohjassa 10 sekunnin ajan, kunnes LED merkkivalo alkaa vilkkumaan nopeasti. PIN KOODIKSI palautuu Huom hälytysnumero nollautuu myöskin. HUOM Sähkökatkos palauttaa joidenkin asetusten oletus arvot. SIM korttia on käytettävä tai päivitettävä säännöllisesti. Jotta hälytykset toimivat, prepaid SIM kortissa täytyy olla saldoa. Varmista SIM-kortin toimittajalta kuinka toimia yhteys ongelmissa.

10 TOIMINTAHÄIRIÖT Toimintahäiriöitä voi tapahtua, jos: Matkapuhelin on SELCO CALL START modulin lähellä Muu elektroninen laite, kuten tietokone on modulin lähellä ja aiheuttaa häiriötä Jännitteen taso on väliaikaisesti pudonnut alle 8V (esim. huono akku) Ajoneuvo on sijoitettu lähelle voimakasta lähetin antennia. Ajoneuvo on GSM-verkon ulottumattomissa. Lämpötila on alle 30 C VIANETSINTÄ Mikäli SELCO CALL START ei vastaa sovelluksen lähettämään tekstiviestiin, seuraavat toimenpiteet tulee tehdä ennen myyjälle soittamista. 1. Tarkista, että laitteelle tulee 12V jännite 2. Tarkista, että lämpötila paikassa, johon moduli on asennettu ei ole alle 30 C. Toiminta alle 30 C:ssa ei ole varmaa. 3. Tarkista, että SELCO CALL START toimii painamalla painonappia. 4. Tarkista, että modulin lähellä on GSM-signaali, esim. toisella puhelimella. 5. Katkaise 12V jännite SELCO CALL START laitteesta 5 minuutiksi. Kaikki muistit nollautuvat. 6. Kytke jännite takaisin SELCO CALL START moduliin. 7. Soita SELCO CALL START moduliin. 8. Tarkista, että valittu toiminto aktivoituu. 9. Mikäli ei toimi, siirrä ajoneuvo paikkaan, jossa GSM verkko toimi aiemmin ja toista puhelu. 10. SELCO CALL START kommunikoi säännöllisesti. Jos GSM verkko on voimakkaasti kuormittunut, tämä voi aiheuttaa vastausviestiin viivästyksiä. Kokeile uudestaa soittamalla. 11. Mikäli näistä ohjeista ei ollut apua, ota yhteyttä myyjään/huoltoon.

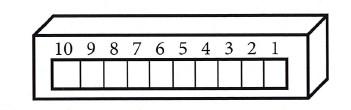

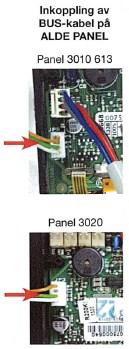

11 ASENNUS Sijainti SELCO CALL START tulee asentaa kuivaan paikkaan lähelle ALDEn ohjauspaneelia. Häiriöiden välttämiseksi ÄLÄ asenna lähelle muita sähkölaitteita. Kiinnitys ruuveilla tai tarranauhalla. (ei mukana) Kytkeminen Liitä plussa, miinus johto ja BUS-kaapeli lämmittimen ohjauspaneeliin. Saadaksesi turvallisen laitteen, kytke virransyöttö (plus johto) sulakkeen kautta suoraan akkuun tai sähkökeskukseen. Ulkoinen ohjauslähtö 1 ja 2 on tarkoitettu 12V ja 0,5A käyttöön. Ohjauspaneeli Ohjauspaneeli 1 KELTAINEN ULKOINEN OHJAUS 1 2 VIHREÄ ULKOINEN OHJAUS 2 (JÄÄKAAPPI) 3 PUNAINEN + (PLUS) 12 VOLTIN JÄNNITE 4 PUNAINEN VIRTAKYTKIMEN LEDVALO (OPTIO) 5 VALKOINEN BUS-KAAPELI ALDEN OHJAUSPANELIIN 6 RUSKEA YHTEINEN VIRTAKATKAISIN (OPTIO) 7 PUN./VALK. ULKOINEN LISÄHÄLYTIN 8 KELTAINEN VIRTAKATKAISIN (OPTIO) 9 VIHREÄ BUS-KAAPELI ALDEN OHJAUSPANELIIN 10 RUSKEA -(MIINUS) 12 VOLTIN JÄNNITE BUS-KAAPELI ALDEN OHJAUSPANELIIN

12 PUHELINNUMERO: PIN KOODI: Valmistaja Trollhättan, Sweden Jakelu KAMA Fritid AB
