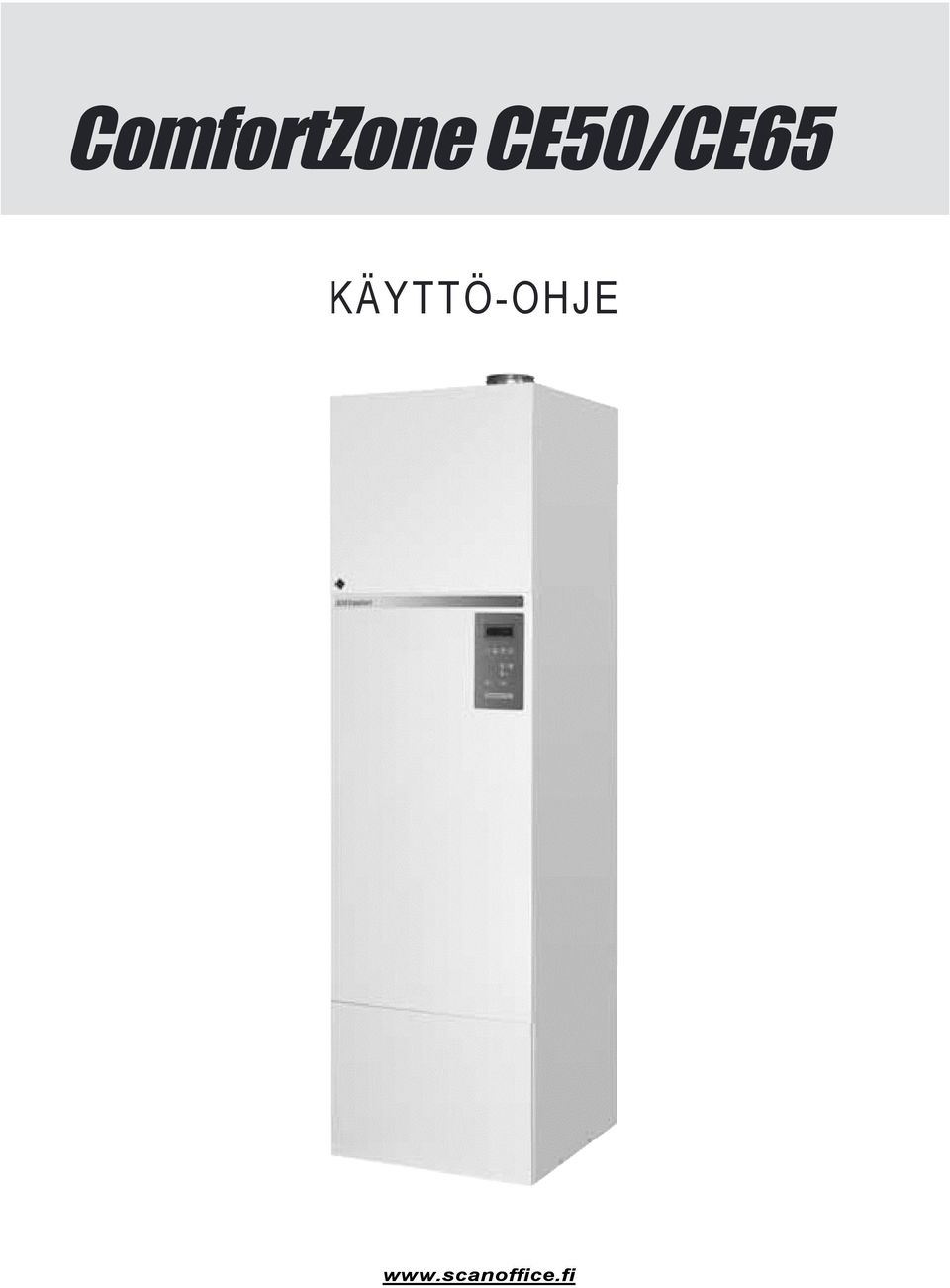

1 ComfortZone CE50/CE65 KÄYTTÖ-OHJE

2 ComfortZone L Ä M P I M Ä N K O D I N T O I M I V A S Y D Ä N

3 Sisällys - käyttö Ohjauspaneeli ja sen käyttö...3 Käyttöasetukset... 4 Yleistä... 4 Sisälämpötila... 4 Käyttöveden lämpötila Käyttöveden määrä Yölämpötilan alennus - lisälämmön viivästys Loma-ajan lämpötilan alennus Määräaikaishuolto... 6 Ilmansuodattimen vaihto... 6 Paineen tarkistus Päävirtakytkin

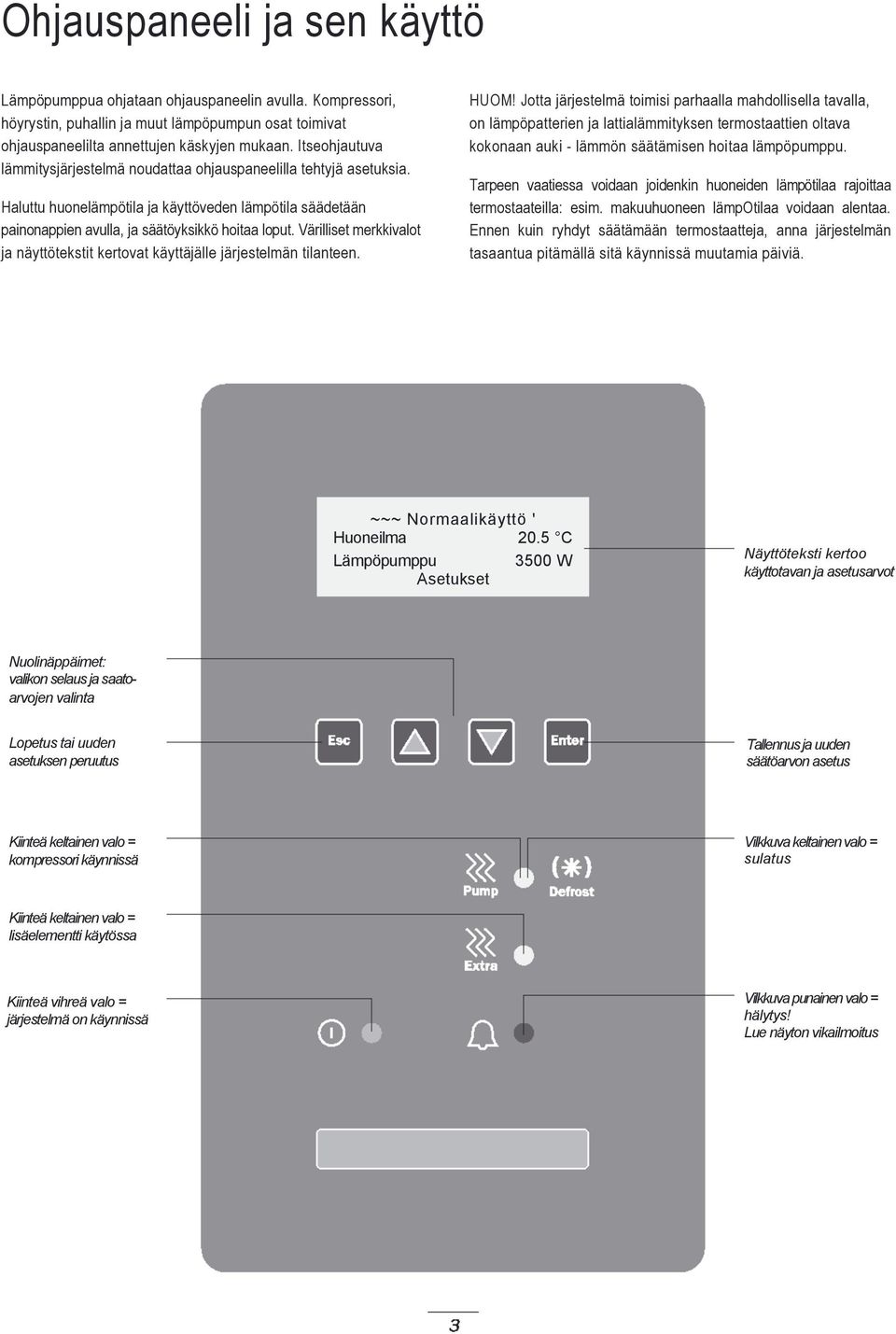

4 Ohjauspaneeli ja sen käyttö Lämpöpumppua ohjataan ohjauspaneelin avulla. Kompressori, höyrystin, puhallin ja muut lämpöpumpun osat toimivat ohjauspaneelilta annettujen käskyjen mukaan. Itseohjautuva lämmitysjärjestelmä noudattaa ohjauspaneelilla tehtyjä asetuksia. Haluttu huonelämpötila ja käyttöveden lämpötila säädetään painonappien avulla, ja säätöyksikkö hoitaa loput. Värilliset merkkivalot ja näyttötekstit kertovat käyttäjälle järjestelmän tilanteen. HUOM! Jotta järjestelmä toimisi parhaalla mahdollisella tavalla, on lämpöpatterien ja lattialämmityksen termostaattien oltava kokonaan auki - lämmön säätämisen hoitaa lämpöpumppu. Tarpeen vaatiessa voidaan joidenkin huoneiden lämpötilaa rajoittaa termostaateilla: esim. makuuhuoneen lämpotilaa voidaan alentaa. Ennen kuin ryhdyt säätämään termostaatteja, anna järjestelmän tasaantua pitämällä sitä käynnissä muutamia päiviä. ~~~ Normaalikäyttö ' Huoneilma 20.5 C Lämpöpumppu 3500 W Asetukset Näyttöteksti kertoo käyttotavan ja asetusarvot Nuolinäppäimet: valikon selaus ja saatoarvojen valinta Lopetus tai uuden asetuksen peruutus Tallennus ja uuden säätöarvon asetus Kiinteä keltainen valo = kompressori käynnissä Vilkkuva keltainen valo = sulatus Kiinteä keltainen valo = lisäelementti käytössa Kiinteä vihreä valo = järjestelmä on käynnissä Vilkkuva punainen valo = hälytys! Lue näyton vikailmoitus

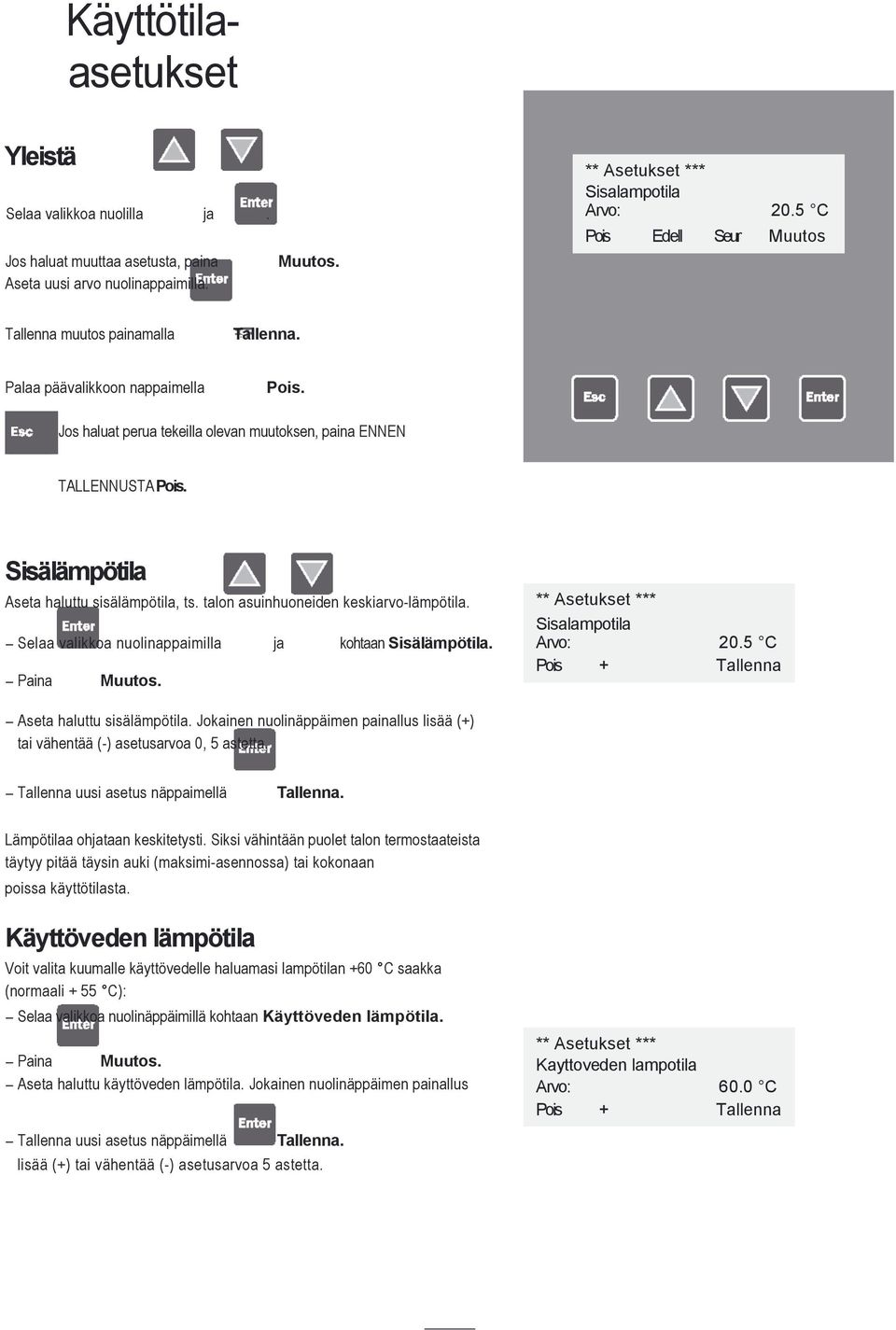

5 Käyttötilaasetukset Yleistä Selaa valikkoa nuolilla ja. Jos haluat muuttaa asetusta, paina Aseta uusi arvo nuolinappaimilla. Muutos. Sisalampotila Arvo: 20.5 C Pois Edell Seur Muutos Tallenna muutos painamalla Palaa päävalikkoon nappaimella Pois. Jos haluat perua tekeilla olevan muutoksen, paina ENNEN TALLENNUSTA Pois. Sisälämpötila Aseta haluttu sisälämpötila, ts. talon asuinhuoneiden keskiarvo-lämpötila. Selaa valikkoa nuolinappaimilla ja kohtaan Sisälämpötila. Paina Muutos. Sisalampotila Arvo: 20.5 C Aseta haluttu sisälämpötila. Jokainen nuolinäppäimen painallus lisää (+) tai vähentää (-) asetusarvoa 0, 5 astetta. Tallenna uusi asetus näppaimellä Lämpötilaa ohjataan keskitetysti. Siksi vähintään puolet talon termostaateista täytyy pitää täysin auki (maksimi-asennossa) tai kokonaan poissa käyttötilasta. Käyttöveden lämpötila Voit valita kuumalle käyttövedelle haluamasi lampötilan +60 C saakka (normaali + 55 C): Selaa valikkoa nuolinäppäimillä kohtaan Käyttöveden lämpötila. Paina Muutos. Aseta haluttu käyttöveden lämpötila. Jokainen nuolinäppäimen painallus Tallenna uusi asetus näppäimellä lisää (+) tai vähentää (-) asetusarvoa 5 astetta. Kayttoveden lampotila Arvo: 60.0 C

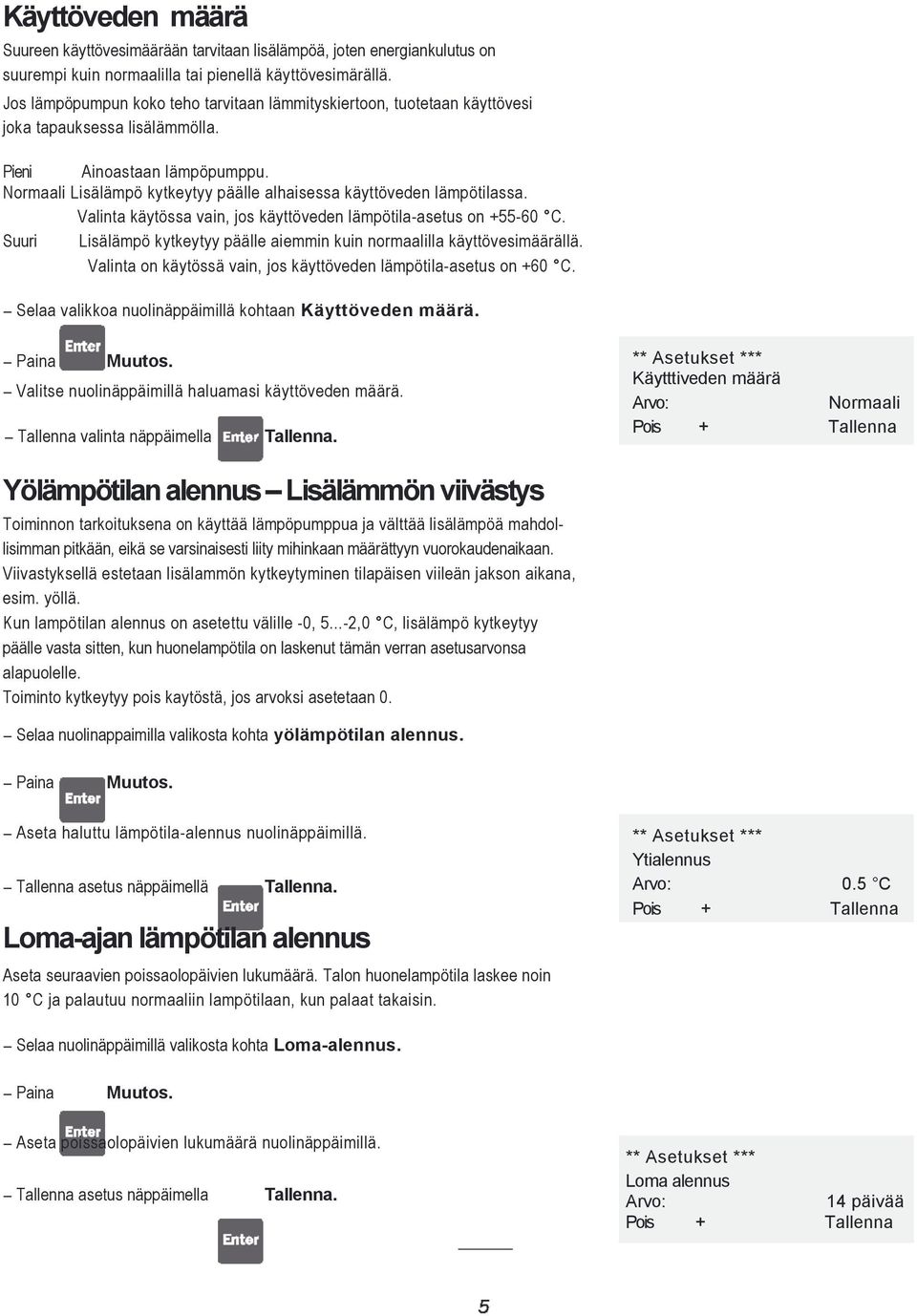

6 Käyttöveden määrä Suureen käyttövesimäärään tarvitaan lisälämpöä, joten energiankulutus on suurempi kuin normaalilla tai pienellä käyttövesimärällä. Jos lämpöpumpun koko teho tarvitaan lämmityskiertoon, tuotetaan käyttövesi joka tapauksessa lisälämmölla. Pieni Ainoastaan lämpöpumppu. Normaali Lisälämpö kytkeytyy päälle alhaisessa käyttöveden lämpötilassa. Valinta käytössa vain, jos käyttöveden lämpötila-asetus on C. Suuri Lisälämpö kytkeytyy päälle aiemmin kuin normaalilla käyttövesimäärällä. Valinta on käytössä vain, jos käyttöveden lämpötila-asetus on +60 C. Selaa valikkoa nuolinäppäimillä kohtaan Käyttöveden määrä. Paina Muutos. Valitse nuolinäppäimillä haluamasi käyttöveden määrä. Tallenna valinta näppäimella Käytttiveden määrä Arvo: Normaali Yölämpötilan alennus Lisälämmön viivästys Toiminnon tarkoituksena on käyttää lämpöpumppua ja välttää lisälämpöä mahdollisimman pitkään, eikä se varsinaisesti liity mihinkaan määrättyyn vuorokaudenaikaan. Viivastyksellä estetaan lisälammön kytkeytyminen tilapäisen viileän jakson aikana, esim. yöllä. Kun lampötilan alennus on asetettu välille -0, ,0 C, lisälämpö kytkeytyy päälle vasta sitten, kun huonelampötila on laskenut tämän verran asetusarvonsa alapuolelle. Toiminto kytkeytyy pois kaytöstä, jos arvoksi asetetaan 0. Selaa nuolinappaimilla valikosta kohta yölämpötilan alennus. Paina Muutos. Aseta haluttu lämpötila-alennus nuolinäppäimillä. Tallenna asetus näppäimellä Loma-ajan lämpötilan alennus Aseta seuraavien poissaolopäivien lukumäärä. Talon huonelampötila laskee noin 10 C ja palautuu normaaliin lampötilaan, kun palaat takaisin. Ytialennus Arvo: 0.5 C Selaa nuolinäppäimillä valikosta kohta Loma-alennus. Paina Muutos. Aseta poissaolopäivien lukumäärä nuolinäppäimillä. Tallenna asetus näppäimella Loma alennus Arvo: 14 päivää

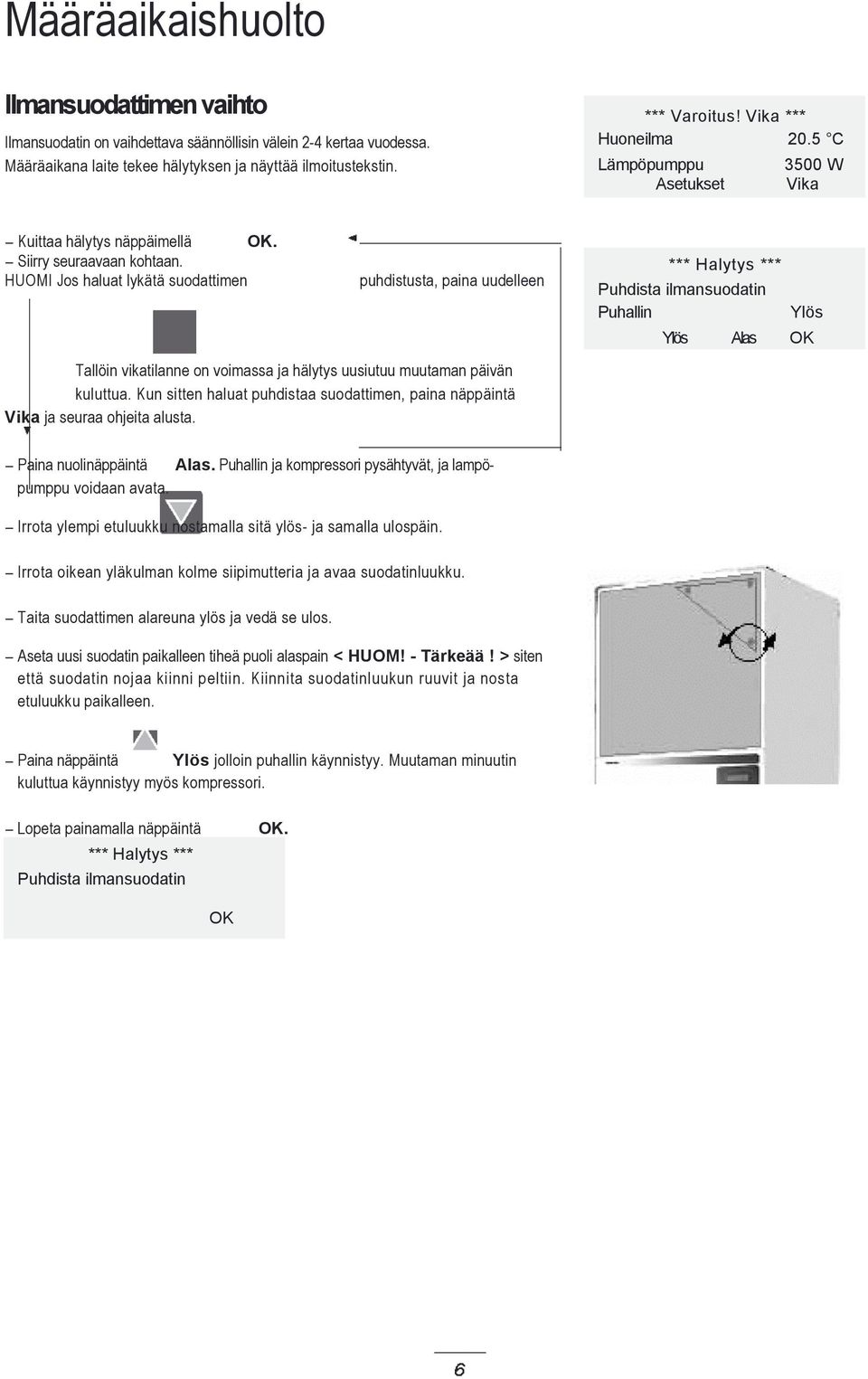

7 Määräaikaishuolto Ilmansuodattimen vaihto Ilmansuodatin on vaihdettava säännöllisin välein 2-4 kertaa vuodessa. Määräaikana laite tekee hälytyksen ja näyttää ilmoitustekstin. *** Varoitus! Vika *** Huoneilma 20.5 C Lämpöpumppu Asetukset 3500 W Vika Kuittaa hälytys näppäimellä OK. Siirry seuraavaan kohtaan. HUOMI Jos haluat lykätä suodattimen puhdistusta, paina uudelleen *** Halytys *** Puhdista ilmansuodatin Puhallin Ylös Ylös Alas OK Tallöin vikatilanne on voimassa ja hälytys uusiutuu muutaman päivän kuluttua. Kun sitten haluat puhdistaa suodattimen, paina näppäintä Vika ja seuraa ohjeita alusta. Paina nuolinäppäintä Alas. Puhallin ja kompressori pysähtyvät, ja lampöpumppu voidaan avata. Irrota ylempi etuluukku nostamalla sitä ylös- ja samalla ulospäin. Irrota oikean yläkulman kolme siipimutteria ja avaa suodatinluukku. Taita suodattimen alareuna ylös ja vedä se ulos. Aseta uusi suodatin paikalleen tiheä puoli alaspain < HUOM! - Tärkeää! > siten että suodatin nojaa kiinni peltiin. Kiinnita suodatinluukun ruuvit ja nosta etuluukku paikalleen. Paina näppäintä Ylös jolloin puhallin käynnistyy. Muutaman minuutin kuluttua käynnistyy myös kompressori. Lopeta painamalla näppäintä *** Halytys *** Puhdista ilmansuodatin OK. OK

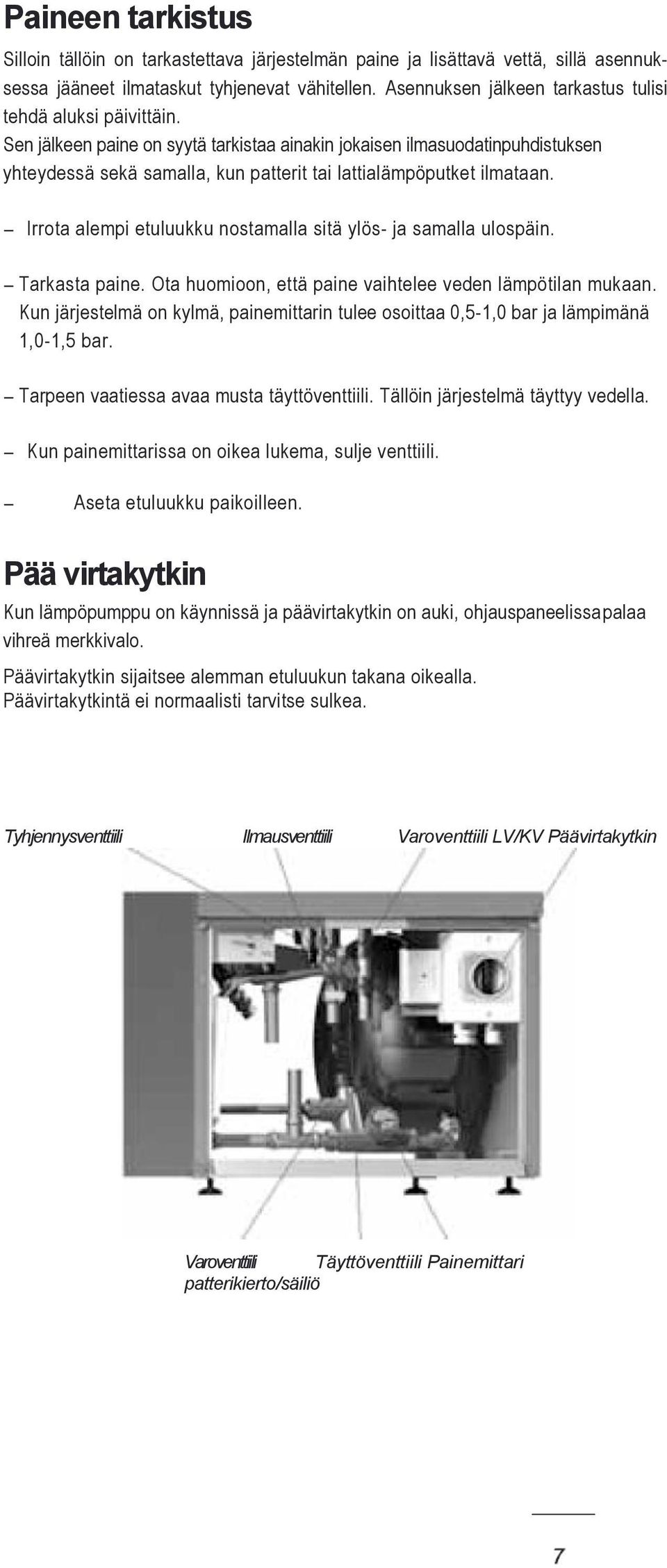

8 Paineen tarkistus Silloin tällöin on tarkastettava järjestelmän paine ja lisättavä vettä, sillä asennuksessa jääneet ilmataskut tyhjenevat vähitellen. Asennuksen jälkeen tarkastus tulisi tehdä aluksi päivittäin. Sen jälkeen paine on syytä tarkistaa ainakin jokaisen ilmasuodatinpuhdistuksen yhteydessä sekä samalla, kun patterit tai lattialämpöputket ilmataan. Irrota alempi etuluukku nostamalla sitä ylös- ja samalla ulospäin. Tarkasta paine. Ota huomioon, että paine vaihtelee veden lämpötilan mukaan. Kun järjestelmä on kylmä, painemittarin tulee osoittaa 0,5-1,0 bar ja lämpimänä 1,0-1,5 bar. Tarpeen vaatiessa avaa musta täyttöventtiili. Tällöin järjestelmä täyttyy vedella. Kun painemittarissa on oikea lukema, sulje venttiili. Aseta etuluukku paikoilleen. Pää virtakytkin Kun lämpöpumppu on käynnissä ja päävirtakytkin on auki, ohjauspaneelissa palaa vihreä merkkivalo. Päävirtakytkin sijaitsee alemman etuluukun takana oikealla. Päävirtakytkintä ei normaalisti tarvitse sulkea. Tyhjennysventtiili Ilmausventtiili Varoventtiili LV/KV Päävirtakytkin Varoventtiili Täyttöventtiili Painemittari patterikierto/säiliö
