1 STIGA COLLECTOR 30" B KÄYTTÖOHJEET

2 S SVENSKA

3 SVENSKA S

4 S SVENSKA

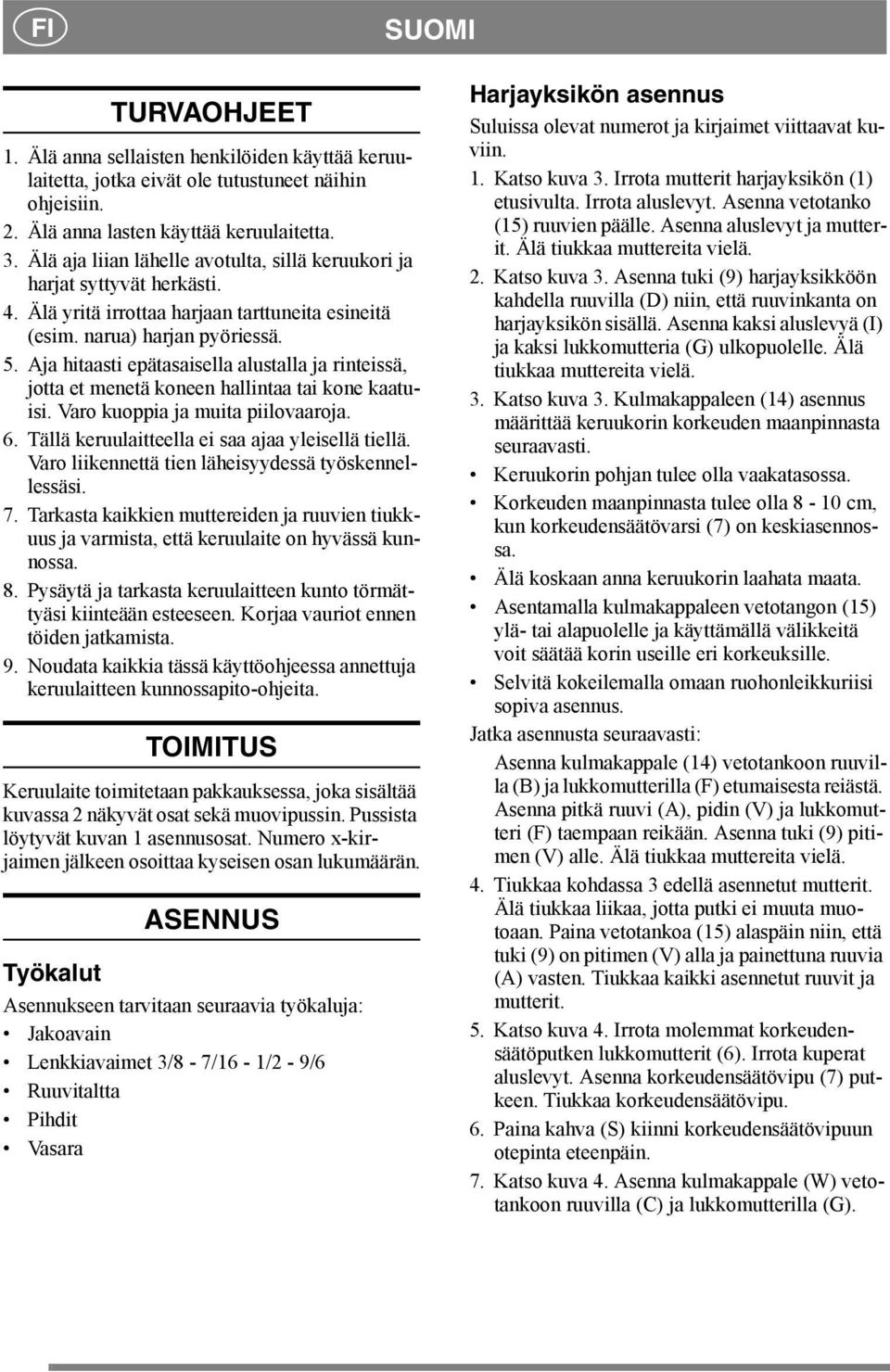

5 FI SUOMI TURVAOHJEET 1. Älä anna sellaisten henkilöiden käyttää keruulaitetta, jotka eivät ole tutustuneet näihin ohjeisiin. 2. Älä anna lasten käyttää keruulaitetta. 3. Älä aja liian lähelle avotulta, sillä keruukori ja harjat syttyvät herkästi. 4. Älä yritä irrottaa harjaan tarttuneita esineitä (esim. narua) harjan pyöriessä. 5. Aja hitaasti epätasaisella alustalla ja rinteissä, jotta et menetä koneen hallintaa tai kone kaatuisi. Varo kuoppia ja muita piilovaaroja. 6. Tällä keruulaitteella ei saa ajaa yleisellä tiellä. Varo liikennettä tien läheisyydessä työskennellessäsi. 7. Tarkasta kaikkien muttereiden ja ruuvien tiukkuus ja varmista, että keruulaite on hyvässä kunnossa. 8. Pysäytä ja tarkasta keruulaitteen kunto törmättyäsi kiinteään esteeseen. Korjaa vauriot ennen töiden jatkamista. 9. Noudata kaikkia tässä käyttöohjeessa annettuja keruulaitteen kunnossapito-ohjeita. TOIMITUS Keruulaite toimitetaan pakkauksessa, joka sisältää kuvassa 2 näkyvät osat sekä muovipussin. Pussista löytyvät kuvan 1 asennusosat. Numero x-kirjaimen jälkeen osoittaa kyseisen osan lukumäärän. ASENNUS Työkalut Asennukseen tarvitaan seuraavia työkaluja: Jakoavain Lenkkiavaimet 3/8-7/16-1/2-9/6 Ruuvitaltta Pihdit Vasara Harjayksikön asennus Suluissa olevat numerot ja kirjaimet viittaavat kuviin. 1. Katso kuva 3. Irrota mutterit harjayksikön (1) etusivulta. Irrota aluslevyt. Asenna vetotanko (15) ruuvien päälle. Asenna aluslevyt ja mutterit. Älä tiukkaa muttereita vielä. 2. Katso kuva 3. Asenna tuki (9) harjayksikköön kahdella ruuvilla (D) niin, että ruuvinkanta on harjayksikön sisällä. Asenna kaksi aluslevyä (I) ja kaksi lukkomutteria (G) ulkopuolelle. Älä tiukkaa muttereita vielä. 3. Katso kuva 3. Kulmakappaleen (14) asennus määrittää keruukorin korkeuden maanpinnasta seuraavasti. Keruukorin pohjan tulee olla vaakatasossa. Korkeuden maanpinnasta tulee olla 8-10 cm, kun korkeudensäätövarsi (7) on keskiasennossa. Älä koskaan anna keruukorin laahata maata. Asentamalla kulmakappaleen vetotangon (15) ylä- tai alapuolelle ja käyttämällä välikkeitä voit säätää korin useille eri korkeuksille. Selvitä kokeilemalla omaan ruohonleikkuriisi sopiva asennus. Jatka asennusta seuraavasti: Asenna kulmakappale (14) vetotankoon ruuvilla (B) ja lukkomutterilla (F) etumaisesta reiästä. Asenna pitkä ruuvi (A), pidin (V) ja lukkomutteri (F) taempaan reikään. Asenna tuki (9) pitimen (V) alle. Älä tiukkaa muttereita vielä. 4. Tiukkaa kohdassa 3 edellä asennetut mutterit. Älä tiukkaa liikaa, jotta putki ei muuta muotoaan. Paina vetotankoa (15) alaspäin niin, että tuki (9) on pitimen (V) alla ja painettuna ruuvia (A) vasten. Tiukkaa kaikki asennetut ruuvit ja mutterit. 5. Katso kuva 4. Irrota molemmat korkeudensäätöputken lukkomutterit (6). Irrota kuperat aluslevyt. Asenna korkeudensäätövipu (7) putkeen. Tiukkaa korkeudensäätövipu. 6. Paina kahva (S) kiinni korkeudensäätövipuun otepinta eteenpäin. 7. Katso kuva 4. Asenna kulmakappale (W) vetotankoon ruuvilla (C) ja lukkomutterilla (G).

Aja hitaasti epätasaisella alustalla ja rinteissä, jotta et menetä koneen hallintaa tai kone kaatuisi. Varo kuoppia ja muita piilovaaroja. 6. Tällä keruulaitteella ei saa ajaa yleisellä tiellä.

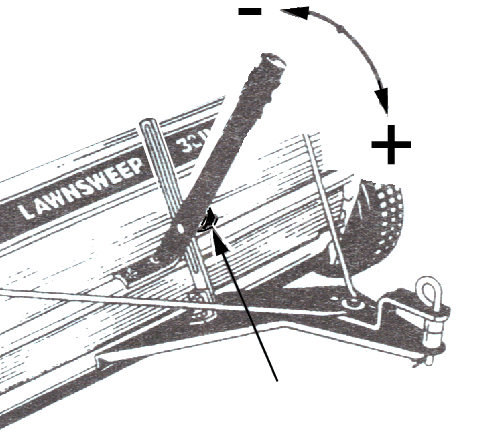

6 SUOMI FI 8. Asenna korkeudensäätötanko (8) kulmakappaleeseen (W). Asenna välike (K) ruuville (E). Pujota ruuvi välikkeineen korkeudensäätötangon reiän läpi ja kierrä se kulmakappaleen reikään. Lukitse lukkoaluslevyllä (J) ja mutterilla (H). 9. Liitä korkeudensäätötangon (8) toinen pää korkeudensäätövarteen (7). Aseta korkeudensäätötangon ura varren nelikulmaisen reiän kohdalle. 10.Kiinnitä ruuvilla (D), aluslevyllä (I) ja käsipyörällä (T). 11.Katso kuva 5. Asenna molemmat kiinnitysvarret (5) harjayksikön päihin. Kiinnitä kiinnitysvarret taempiin alareikiin neljällä ruuvilla (B) ja neljällä lukkomutterilla (F). HUOM! Kiinnitysvarsien urien pitää olla ylöspäin. 12.Asenna vetotappi (U) ja molemmat välikkeet (L) vetotankoon. Lukitse sokalla (N). Keruukorin asennus Suluissa olevat numerot ja kirjaimet viittaavat kuviin. 1. Katso kuva 6, 7. Työnnä vasen yläputki (1) keruukorin putkikujaan. Aloita aukosta keskellä korin yläreunaa. Kuvan 6 reikien pitää olla alaspäin. 2. Asenna oikea yläputki (1) samalla tavoin ja paina putket yhteen. 3. Kiinnitä putket painamalla muovitulppa (R) reikiin. 4. Katso kuva 7. Etsi reiät yläputkien kyljissä. Niitä käytetään myöhemmin. 5. Katso kuva 9. Yhdistä alaputket (3, 4). 6. Katso kuva 9. Kiinnitä putket painamalla muovitulppa (R) reikiin. 7. Aseta alaputket korin sisään. 8. Katso kuva 10. Kiinnitä ylä- ja alaputket toisiinsa sokilla (Q) ja (M). 9. Katso kuva 11. Asenna korin etumainen tuki alaputkeen sokilla (O) ja (M). 10.Katso kuva 12. Kiinnitä kori putkien ympärillä neppareilla. Korin tuki on valmistettu vahvasta jousiteräksestä. Käytä suojalaseja asennuksen yhteydessä. 11.Katso kuva 13. Kiristä jousituet (11) korin takaosaan. 12.Katso kuva 14. Etsi reiät korin sivuilla ja tee reiät. 13.Katso kuva 15. Asenna korilukot (X) sekä sokat (P) ja (M) korin molemmille puolille. HUOM! Korilukon pitää liikkua esteettä. 14.Katso kuva 16. Asenna nyöri (15). 15.Asenna tuulisuoja korin takaosan päälle. 16.Katso kuva 17, 18. Kiinnitä kori harjayksikköön. Ajo KÄYTTÖ Ole varovainen rinteissä. Työlaite tai lisävaruste voi vaikuttaa ajoneuvon jarrutusominaisuuksiin ja vakavuuteen. Ole erityisen varovainen rinteissä. Korin korkeus Säädä kori niin, että sen pohja on vaakasuorassa ja 8-10 cm korkeudella maasta. Katso kohta 3 ASENNUS. Harjan korkeudensäätö Säädä harjojen korkeus löysäämällä käsipyörä ja nostamalla/laskemalla vartta, katso kuva 19. Kun varsia nostetaan, harjatkin nousevat. Paras tulos saavutetaan kun harjat pyyhkivät nurmen pintaa osumatta maahan. Harjoja ei saa laskea niin alas, että keruulaitteen pyörät liukuvat tai luistavat. Nopeus Selvitä kokeilemalla parhaan tuloksen antava nopeus. Nopeus tulee valita niin, että ruoho lentää keruukorin takaosaan Suositusnopeus: 4,8-6,4 km/h.

Kiinnitä ruuvilla (D), aluslevyllä (I) ja käsipyörällä (T). 11.Katso kuva 5. Asenna molemmat kiinnitysvarret (5) harjayksikön päihin.

7 FI SUOMI Tyhjennys Keruukori on helppo tyhjentää vetämällä köydestä ajajan paikalta käsin. Älä kiinnitä köyttä ajoleikkuriin, jotta se ei tartu pyöriin tai muihin liikkuviin osiin. Älä aja liian lähelle avotulta käytön ja tyhjennyksen aikana, sillä kuumuus ja tuli tuhoavat korin ja harjat Tyhjennä kori jokaisen käyttökerran jälkeen. Kostea tai märkä ruoho/lehdet voivat aiheuttaa vaurioita, jos ne jäävät koriin pidemmäksi ajaksi. SÄILYTYS Keruukorin voi taittaa kokoon irrottamalla molemmat korituet (11). Näin se vaatii vähemmän säilytystilaa. KUNNOSSAPITO Puhdista keruulaite jokaisen käyttökerran jälkeen. Kiinnikuivunut ruohojäte vaurioittaa keruulaitetta ja heikentää sen suorituskykyä. Puhdista huolella korin sisäpuoli ja puhdista harjat. Ole varovainen vedellä huuhdellessasi. Varmista, että vettä ei pääse laakereihin ja muihin liikkuviin osiin. Irotta pyörät joka toinen vuosi ja voitele hammaskehä ja hammaspyörät öljyllä. Irrota pyörät irrottamalla napakapseli, lukkorengas, aluslevy ja pyörä. Keruulaitteen laakerit on tehtaalla valmiiksi voideltu. On kuitenkin suositeltavaa tiputtaa muutama pisara öljyä harja-akselin laakeriin muutaman kerran vuodessa.

Kostea tai märkä ruoho/lehdet voivat aiheuttaa vaurioita, jos ne jäävät koriin pidemmäksi ajaksi. SÄILYTYS Keruukorin voi taittaa kokoon irrottamalla molemmat korituet (11).

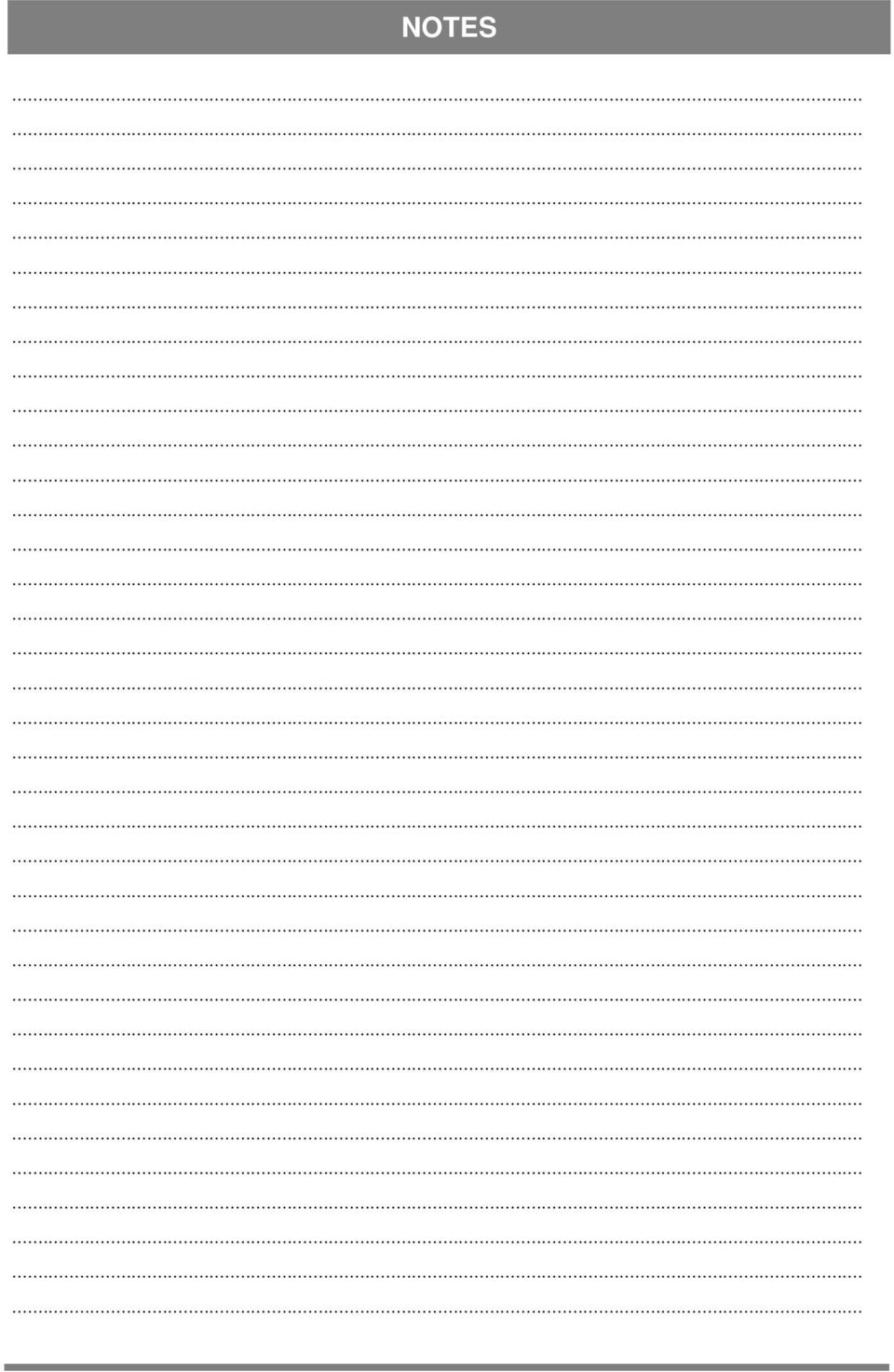

8 NOTES

9 MOWING AHEAD GGP Sweden AB Box 1006 SE TRANÅS
